Перекрытие по профнастилу монолитное руководство: Монолитное перекрытие по профнастилу: расчет, устройство

Монолитное перекрытие по профнастилу: расчет, устройство

• Преимущества монолитного перекрытия по профлисту
• Конструктивные особенности
• Расчет перекрытия
• Монолитное перекрытие по профнастилу своими руками
• Подготовка
• Монтаж опалубки
• Специфика армирования
• Заливка бетона

Сложно сегодня представить строительство, которое могло бы обойтись без применения бетонирования. Конструкции из железобетона присутствуют в фундаменте сооружений, в междуэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов разного назначения вместо сборного железобетона все чаще используют монолитный. В большей степени это касается зданий, имеющих металлический каркас.

В индивидуальном строительстве особо распространено монолитное перекрытие по профнастилу. Такое решение подходит, к примеру, для сооружений, имеющих нестандартные пролеты или большое количество отверстий, проемов. Рабочий диапазон нагрузок достаточно широк.

При эксплуатации несъемная опалубка для перекрытий из профлиста выступает также в роли дополнительного внешнего армирования, поскольку не позволяет бетону растечься в процессе застывания. Это существенно повышает прочностные характеристики возводимой конструкции и ее несущую способность.

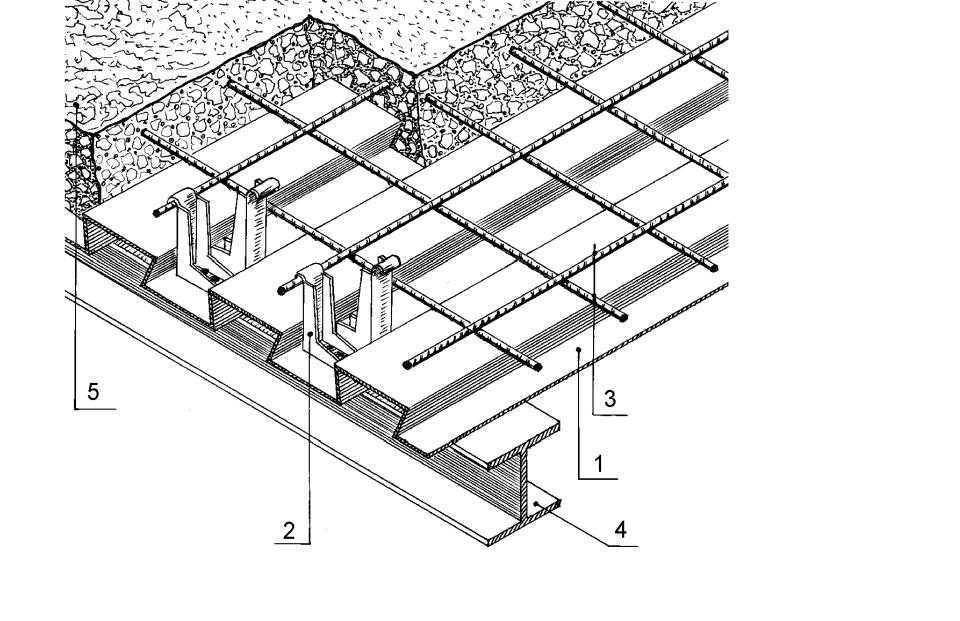

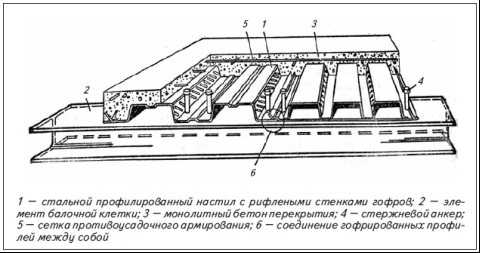

Такая конструкция представляет из себя пирог, состоящий из следующих прослоек:

• балки;
• профнастил;
• гибкая арматура, выложенная по волне;
• установленный вертикально стержневой анкер;
• арматурная сетка;
• стяжка по профлисту.

Преимущества монолитного перекрытия по профлисту ↑

• Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
• Геометрическая форма и размеры у них могут быть практически любыми.
• Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
• Монтаж системы довольно прост, и справиться с ним сможет и новичок.
• За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.
• Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
• Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
• Монтаж занимает значительно меньше времени.
• Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
• Профнастил для перекрытия может различаться по разновидности и марке.
• Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.
• Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
• Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

Конструктивные особенности ↑

Такая конструкция – это цельная плита, забетонированная на профнастиле. Опорами для нее могут служить кирпичные стены и бетон, каркас из стали и железобетонные элементы.

Монолитные системы могут иметь разную конструкцию, скажем, ребристые и безбалочные.

• Ребристые, в свою очередь, могут быть:
• с плитами по профнастилу. Каркасом для них служат балки, опирающиеся на колонны. Величина пролета варьируется в пределах 4–6 м. Что же касается толщины плиты, то она зависит от уровня нагрузки, а также размеров. Однако наиболее чаще встречается толщина в диапазоне 60–160 мм.
• со второстепенными балками помимо плит. Толщина плит здесь – не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же для его обустройства требуется больше времени.
• В основе безбалочных конструкций лежит сплошная плита, опирающаяся на колонны.

На заметку

Если бетонируемая поверхность имеет проемы, то для армирования монолитного массива вокруг них в отверстия дополнительно приваривают арматуру.

Расчет перекрытия ↑

• Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
• Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
• Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины  пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.
• Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
• Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик  выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
• Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

Монолитное перекрытие по профнастилу своими руками ↑

Подготовка ↑

Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

• рассчитать усилия на основе точных размеров будущей постройки,

Важно

Очень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.

• рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
• подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
• провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

На заметку

Шаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она  больше, тем меньшим выбирают шаг балок.

Монтаж опалубки ↑

При выборе длины профнастила учитывают ряд важных моментов:

• чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
• при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами, оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер.

Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

Рекомендуем

Учитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют  на небольшие обороты.

Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода.  Надежность опалубки во многом зависит от способа крепления профлистов. Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм. Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

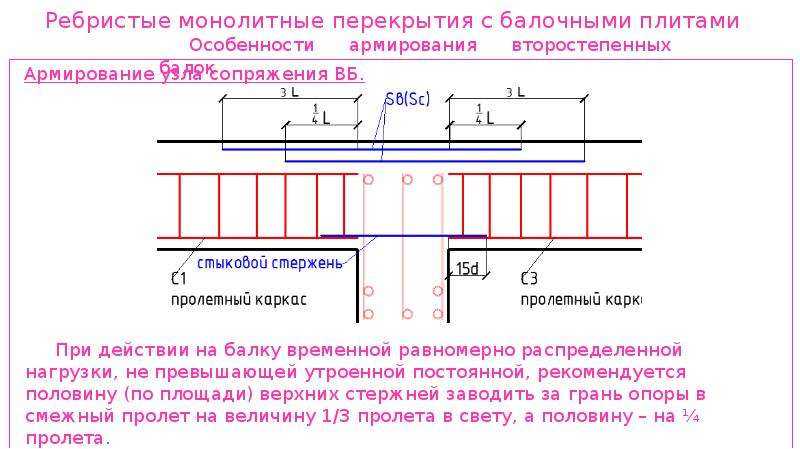

Специфика армирования ↑

Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как  в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие. Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста. Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

Заливка бетона ↑

• До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
• Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
• Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
• В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

Рекомендуем

Если при устройстве монолитной системы возможны заморозки, то правильнее изначально выбирать смесь с противоморозными добавками. Такая бетонная смесь набирает прочность и при отрицательной температуре. К тому же ряд специальных технологий позволяют значительно сократить время его схватывания. Конечно, стоимость состава при этом повышается.

© 2023 stylekrov.ru

Монолитное перекрытие по профнастилу: расчет и технология

В современном строительстве сочетаются самые разнообразные технологии, новейшие материалы последнего поколения и приемы работ. Все чаще при возведении тех или иных конструкций строители и заказчики отдают предпочтение листам из металла, элементам из профиля, и стальным каркасам, которые прошли оцинковку. Не меньшую популярность получил и профнастил, его смело можно применять, как качественный кровельный материал, облицовку для стен, фасадов, возведения заборов.

Монолитное перекрытие из профилированных листов

Также в последнее время можно все чаще услышать о такой технике, как монолитное перекрытие по профнастилу. Что это такое, какими могут быть конструкции, перекрытие по профлисту по такому типу, как правильно рассчитывать материал и добиться того, чтобы такое перекрытие прослужило вам долгую службу, было устойчивое.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Перекрытия – спецсооружения, при помощи которых здания делятся на этажи или секторы. Не трудно догадаться, что они должны быть прочными, надежными и долговечными. Эти три основных требования, которые обязательно должны выполняться, ведь от их соблюдения зависит, насколько надежным и прочным будет все здание.

Еще до недавнего времени при строительстве многоэтажных домов использовались только бетонные плиты. Они очень много весили, поэтому работа с ними требовала просто титанических усилий со стороны рабочих, а также задействования в рабочем процессе спецтехники – кранов. Но все изменилось с тех пор, как появилась монолитная плита перекрытия по профнастилу.

Профнастил представляет из себя гофрированные стальные листы, которые прошли процесс оцинковывания. Такие материалы могут иметь специальные покрытия, которые защитят его от коррозии и прочих разрушений, а также повысят эстетический вид конструкции. Применяются профлисты достаточно широко. Есть несколько видов таких профилированных листов, каждый из которых имеет свои условные обозначения:

С – используется для возведения стен
НС – стен и настилов
Н – применяется для монолитных перекрытий профнастилом и в кровельных работах

При этом последний вид (Н) имеет большую несущую способность. Такие профили максимально высоки и имеют разные обозначения, к примеру, Н35-1000-0,7. Где Н – тип материала, 35 – профильная высота в мм, 1000 – ширина в мм, 0.7 – высота в мм.

Содержание

• 1 Требования к материалу
  • 1.1 Достоинства профлистов
• 2 Устройство монолитного перекрытия по профнастилу
• 3 Технологии перекрытий из профнастила

Требования к материалу

К монолитным перекрытиям всегда выдвигается два самых главных требования, которым материал должен обязательно соответствовать. Во-первых, профлисты должны быть высоконадежными. Во-вторых, особо прочными.

Требования к профлистам, используемых для перекрытий

Профиль обязательно должен выдержать вес жидкой бетонной смеси (когда она высохнет и станет прочной, она сама будет удерживать свой вес).

Профлисты не слишком хорошо сцепляются с бетонной смесью, поэтому в монолитном перекрытии они практически не участвуют. С целью усиления сцепления по профилю производится выполнение «рифов» — специальных насечек, благодаря которым бетон и профлисты станут одним целым, а металл возьмет на себя роль внешних арматур.

Для перекрытий выбираются профлисты, на которых есть дополнительные ребра жесткости. По высоте профиля и можно определить эту самую жесткость. Так, чтобы сделать работу, подойдут листы, высота волн которых не менее 60 мм, толщина листов – от 0.7 мм.

Выбирая листы для монолитного перекрытия профнастилом, учитывайте, для каких целей оно будет служить. Например, чердачному перекрытию придется испытывать меньшую нагрузку, нежели межэтажному, поэтому в первом случае подойдут профили, которые имеют меньшие показатели жесткости и прочности.

Достоинства профлистов

На сегодняшний день профлисты являются оптимальным вариантом для перекрытий. Ведь его невозможно деформировать нагрузкой, на него не воздействует агрессивная внешняя среда. Несомненным «плюсом» такого материала является его относительно невысокая стоимость. Да и ассортимент довольно широк, как в отношении размера, так и расцветки. Кроме того, материал легко монтировать, он легок, прочен, удобен при транспортировке, отличается долгим сроком службы, неприхотлив в уходе и абсолютно универсален.

При помощи профлистов мы легко получаем ребристые сечения перекрытий, что делает их еще более прочными.

При использовании данной технологии перекрытия нагрузки на основания остаются равномерными. Как мы знаем, нагрузки любого здания приходятся на фундамент. Как сделать его более прочным? Вы можете залить больше бетона. А можете поступить еще мудрее и применить в качестве перекрытия профлисты. Таким образом будет устроен не ленточный фундамент, а колонный, где каждая колонна получит нагрузку только от своего металлического каркаса.

Немаловажным фактором сегодня для всех, кто занялся строительством, является время, за которое возводится здание. Чем быстрее оно будет возведено – тем лучше. Профлисты очень просты в плане монтажа. Чтобы работать с ними, вам не понадобятся серьезные оснащения строительных площадок специальной техникой. А это – несомненное достоинство: выполнить работу можно за несколько дней, что существенно сократит конечный срок сдачи здания в эксплуатацию.

Устройство монолитного перекрытия по профнастилу

Монолитное перекрытие по профлисту отличается от других по целому ряду параметров. Но начнем с того, что, делая перекрытие (не важно, из какого материала), крайне важно спроектировать конструкцию и работы. В первую очередь это важно потому, что именно от проектирования зависит безопасность всего будущего сооружения. Далее проводятся расчеты необходимых материалов. Только после этого можно приступать к работе.

Устройство монолитного перекрытия из профнастила

При выборе профлистов следует особое внимание обращать на их виды, учитывать толщину, длину, сечение арматурных прутов. Уже на начальных этапах, при выборе материала, вы заметите существенные отличия профлистов от других материалов. Главная их характеристика – применение опалубочной системы, которая дает возможность получения готового потолка, который имеет внешний вид и не требует отделки или дополнительных доработок.

Устройство подобного монолитного перекрытия профнастилом иногда сравнивают с пирогом, в котором слоями выступают балки, профлисты, гибкие арматуры, вертикальные стержневые анкеры и арматурные сетки. Сверху конструкцию заливают бетоном. При этом бетонной смеси для этой цели требуется на порядок меньше, нежели при заливке перекрытий из другого материала. Кроме того, профнастил обеспечивает конструкцию дополнительной жесткостью и надежностью.

Нельзя не вспомнить и о легкости профнастила: материал весит относительно мало, однако это ни коим образом не влияет на его прочность.

Технологии перекрытий из профнастила

Технология перекрытия по профнастилу имеет три главные варианта таких конструкций:

1. Ребристые монолитные сооружения с плитами. В этом случае балки служат каркасами, их опирают на колонны. Пролеты между балками 4-6 метров.
2. Ребристые перекрытия профнастилом с плитами и второстепенными балками. В этом случае толщина плиты может составлять 120 мм. Однако считается, что данная технология весьма затратна в материальном плане и занимает слишком много времени на работу.
3. Балочные. Возводятся на основах сплошных плит, опираемых на колонны.

Армирование перекрытия — с ним конструкция будет обеспечена необходимой несущей способностью

Чтобы понять, как происходит расчет монолитного перекрытия, обратимся к конкретному примеру. Кстати, лучше, чтобы такими расчетами занимался профессионал: если сделать перекрытие вы вполне сможете собственными силами, то в расчетах нужна определенная четкость и опыт. Поэтому не пожалейте денег и попросите все просчитать специалиста. Допустим, в основе следующие данные: балковые промежутки три метра, марка профлиста ТП-75 с толщиной 0.9 мм.

1. Качественней всего профнастил к металлическому основанию крепится саморезами на 32 мм, у которых усилен бур
2. Фиксацию следует производить на каждом стыке профлиста и балки. Итак, если мы укладываем профнастил на на 3 балки, значит крепеж будет произведен по трем точкам.
3. Следует учесть, что профлисты также крепятся между собой. Для этой цели подойдут все те же саморезы, но немного короче. Вкручивать их нужно на расстоянии 40 см друг от друга.
4. Итак, мы закончили обустраивать опалубку из профилированного листа, теперь можно приниматься за бетонирование. Для этой цели лучше всего использовать бетон марки М-25 (М-350).
5. Перед тем, как конструкцию забетонировать, профлисты следует подготовить. В нижней части каждого пролета, строго по центру устанавливаются временные опоры – по всей высоте сооружения. Это поможет избежать проседаний профилированных листов от бетонной заливки. Убираются такие временные крепления только после того, как раствор полностью высохнет.

Совет. Бетонировать лучше каждый пролет по отдельности, ведь за один день вам все равно не успеть залить бетоном всю площадь.

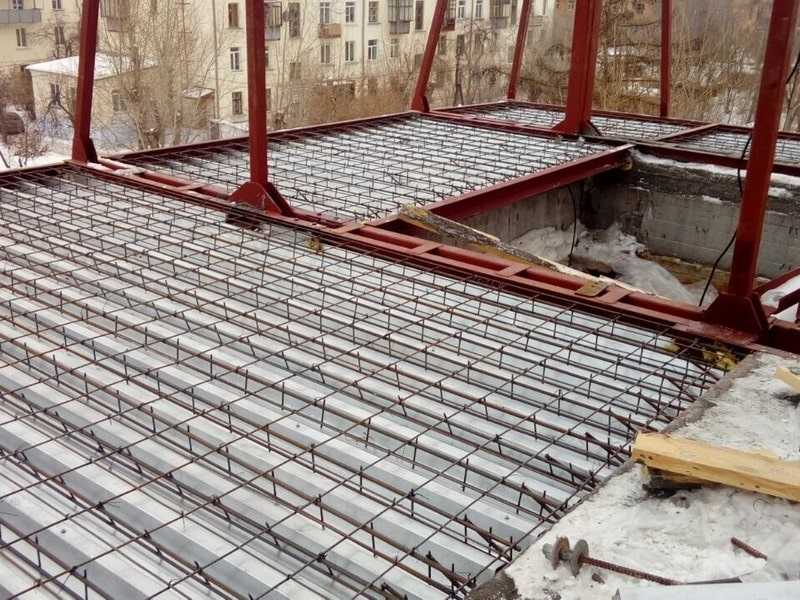

Перед заливкой бетона выполняется армирование монолитного перекрытия по профилированному листу. Для этого арматуру укладывают в гофры. Связывается она при помощи проволоки.

Запомните! При создании арматурного каркаса использование сварки недопустимо!

Для армирования используют арматуру А 400С Ø10 и 8мм – она вполне обеспечит конструкции необходимую несущую способность. Особенность армирования в том, что арматурные стержни устанавливаются в каждом продольном углублении листов. Далее вертикальными фиксаторами их 8-ми мм арматуры происходит крепление перекрытия к сетке. Фиксаторы изготавливаются несложным приспособлением, которое используется для сгибания арматуры. Фиксаторы расставляются на расстоянии 40 см. Главная сетка делается арматурными стержнями А 400С Ø10 мм (шаг укладки 200 на 200 мм). Сетка крепится вязальной проволокой, которая в диаметре составляет не менее 1.2 мм.
