Перекрытие по профнастилу монолитное руководство: инструкция по монтажу. Устройство монолитного перекрытия по профнастилу. Устройство монолитного перекрытия по профнастилу

Содержание

инструкция по монтажу. Устройство монолитного перекрытия по профнастилу. Устройство монолитного перекрытия по профнастилу

Железобетонные конструкции сегодня используются повсеместно. Бетонирование широко применяется при устройстве фундаментов различных сооружений. Кроме того, оно успешно используется при проведении монтажных работ для перекрытий зданий и каркасов. Причем чаще стали применяться именно монолитные бетонные конструкции. Они имеют ряд преимуществ. Например, их стоимость меньше. Кроме того, им можно придать практически любую форму и размеры. Нередко перекрытие по профнастилу монолитное используется для возведения построек с каркасом из металла. Благодаря им конструкция становится более жесткой и устойчивой.

Сегодня при бетонировании все чаще стала использоваться несъемная опалубка, выполненная из профнастила. Такая конструкция, помимо всего прочего, выполняет роль внешней арматуры. При этом она отчасти компенсирует нагрузку на нижнюю арматурную сетку, что, в свою очередь, увеличивает не только прочность, но и несущую способность перекрытия.

Помимо этого, монолитная плита с профлистом имеет покрытие, выполняющее одновременно защитную и декоративную роль, благодаря чему можно избежать трат на проведение облицовочных работ.

Расчет перекрытия по профнастилу

Габариты профиля опалубки, толщина перекрытия по профнастилу, а также сечение стержней из металла зависят от нагрузки, возникающей во время эксплуатации, а также от длины пролета, имеющегося между опорными балками. Что касается толщины плиты, то она обычно определяется в зависимости от длины пролета соотношением 1:30.

При расчете обязательно должны быть учтены размеры будущей постройки, вес строительной конструкции. Помимо этого, нужно брать во внимание расчетные нагрузки на перекрытие и характеристики фундамента самой постройки. От данных параметров зависит то, какие виды металлических балок и колон будут использоваться.

Чертежи монолитного перекрытия по профнастилу выполняются в любом случае. Сама по себе данная строительная конструкция является очень важной, и требует при монтаже строгого соблюдения правил техники безопасности. Поэтому прежде чем начать основные работы, нужно обязательно подготовить проектную документацию. Она, как правило, выполняется по СНиП II-23-81. По нему же производится расчет конструкции.

Эти вычисления считаются довольно сложными. Поэтому было разработано специальное ПО, облегчающее проведение расчетов и позволяющее создавать рабочую документацию. К ней, в частности, относятся чертежи опалубки и армирования, а также смета на закупку материалов.

На этапе проектирования выполняются ещё технические и экономические расчеты, которые позволяют определить то, насколько целесообразно делать именно монолитное перекрытие для того или иного здания. Дело в том, что его цена выше, чем на монолитную железобетонную конструкцию, выполненную с обычной опалубкой. Следует понимать, что ошибки в расчетах влекут за собой не только дополнительные расходы, но и могут грозить жизням людей. По этой причине если ранее подобные вычисления вы не делали, то строго рекомендуется обратиться за помощью к профессионалам.

Целесообразнее всего использовать профнастил для перекрытий, имеющих нестандартные габариты. В таких конструкциях нередко имеется немало технологических проемов. В этом случае изготавливать индивидуальные щитовые опалубки будет дороже. К тому же не будет возможности использовать её множество раз.

Работу нельзя начинать, не убедившись, что все необходимые расчеты были выполнены. Кроме того, должны быть определены возможные нагрузки. В качестве основания обычно используют колонны из металла и балки. Их размеры тоже необходимо определить заранее. Чтобы это сделать, нужно произвести расчет нагрузки на перекрытие. При этом следует учитывать тот факт, что шаг балок зависит от материала профнастила. Так, чем высота профиля больше, тем между балками меньше расстояние. Это связано с тем, что прочность заливки бетоном будет не очень высокой.

Если будут выполнены все условия и требования, то вы сможете собственноручно сделать монолитное перекрытие по профнастилу. Для этого понадобится только специальное оборудование. Саму же технологию выполнения работ нельзя назвать сложной. Причем, чтобы уменьшить затраты на их проведение, рекомендуется просто арендовать необходимое оборудования, а не покупать его.

Устройство монолитного перекрытия по профнастилу

Все работы вполне по силам сделать своими руками. Для этого понадобится, как уже говорилось выше, подготовленная документация, в частности, планы и чертежи. При этом нужно соблюдать все требования, которые указаны в инструкции. Вообще, несущий профнастил требует к себе внимательного отношения, ошибок он не терпит. Перекрытие под фундамент является одним из основных компонентов строительства любого дома. Если планировка будет выполнена неверно, то вся конструкция может стать непригодной для эксплуатации. Чтобы этого избежать, необходимо внимательно проводить все строительные работы. Поэтому, если нет опыта, то рекомендуется посоветоваться или даже заручиться помощью специалиста.

Основным этапом по возведению железобетонного перекрытия является заливка опалубки. Когда монолитная конструкция будет готова, её можно использовать как готовый потолок, без необходимости проводить дополнительные доработки и отделочные работы.

Еще одним важным звеном в монолитном перекрытии являются профили. Они позволяют получить ребристое сечение. Благодаря наличию ребер надежность перекрытия становится намного выше. Кроме того, сокращаются расходы на приобретение арматуры и бетонной смеси. Что в свою очередь уменьшает стоимость строительства в целом.

Перекрытие из профнастила можно рассматривать как опалубку, только не снимаемую. На нее затем будет залит слой бетона. При этом металлический каркас перекрытия будет выполнять роль опоры. Такая надежная конструкция дает возможность использовать для возведения стен более легкие материалы. Ведь часть нагрузки от перекрытия приходится на металлический каркас, что в свою очередь снижает давление на стены.

Благодаря конструкции из профнастила можно в ходе строительства использовать более дешевые фундаменты, и это одно из основных её преимуществ.

В других случаях возведение массивных построек требует закладку основания ленточного типа, а для него потребуются немалые затраты на монтаж и приобретение стройматериалов.

Если нагрузка переносится на каркас, то это очень облегчает стены. В данных условиях уменьшается давление непосредственно на сам фундамент. Поэтому допускается использовать более дешевый вариант базиса – колонный. При этом чтобы изготовить такой каркас, не потребуется больших финансовых затрат. Это сэкономит как деньги, так и время. Если используется колонный фундамент, то нельзя забывать, что каждая колонная способна нормально выдерживать давление только со своей стороны.

Монтаж перекрытий из профнастила

Монтаж рассмотрим на примере при следующих условиях:

  • между балками расстояние составляет не более 2,5 м,
  • марка материала – ТП-75,
  • а толщина листа – 0,9 мм.

Прежде чем рассчитать необходимую длину профнастила, важно учесть, что в конечном итоге он должен надежно опираться на три балки. Благодаря этому лист не будет перегибаться в будущем.

Лист к металлическому основанию прикрепить довольно сложно. Чтобы это сделать, рекомендуется приобрести саморезы с усиленным буром. Эта особенность позволяет крепежу без труда зайти в швеллер. Причем даже в том случае, если не было сделано для него отверстие. Перекрытие по профнастилу можно делать с бронебойным (32 крепежом).

Сами крепления рекомендуется размещать в каждой зоне, где профлист имеет соприкосновение с балкой основания. Дело в том, что нагрузка на подобную конструкцию будет достаточно высокой. Места стыков каждого из листов также нужно закрепить между собой при помощи саморезов меньшего размера. Причем вкручивать их следует так, чтобы между ними было расстояние около 20 мм. Когда профнастил будет готов, можно начинать подготавливать армирование.

Перекрытие по профнастилу: армирование

Арматура, по сути, играет роль каркаса, благодаря которому залитый бетон сможет выдержать рабочие нагрузки.

Если опалубка будет несъемной, то монолитное перекрытие окажется менее прочным. Следовательно, армирование необходимо выполнять по всем правилам. Объемная структура выполняется из продольных 12-миллиметровых прутьев, которые укладываются в каждую впадину профнастила. Помимо этого, используется так называемое верхнее армирование. В данном случае из арматуры толщиной 12 мм выполняются продольные части, а поперечные — из 6-миллиметровых прутьев.

Части арматурного каркаса между собой соединяются при помощи сварки либо стальной проволоки. Метод сварки хорош тем, что конструкция в итоге получается довольно прочной. Кроме того, такое соединение довольно быстро сделать собственноручно. Тем не менее, лучше все же использовать проволоку. Каркас опалубки возводится из древесины. Сами доски необходимо защитить при помощи пленки или рубероида.

Заливка перекрытий по профнастилу

Перекрытия выполняются из высококлассной марки бетона. Чтобы получить максимальную прочность, заливка должна быть выполнена за один раз. Следовательно, все необходимое для проведения работ должно находиться «под рукой». Бетон, замешанный своими руками, лучше не использовать. Лучше всего заказать готовый. Кроме того, для заливки понадобится спецтехника. В частности, бетононасос и транспортер ленточного типа.

После того как перекрытие будет залито, его необходимо как следует выровнять. Не забывайте перед заливкой бетонной смеси установить несколько дополнительных подпорок. Они помогут избежать прогиба профнастила под тяжестью удерживаемой смеси. Эти опоры располагаются обычно непосредственно между балками.

Когда состав наберет достаточную прочность, опоры убираются. Для этого при нормальных условиях требуется не менее 30 суток. Заливку следует делать, только если в помещении температура воздуха выше нуля. Так, за 12 суток бетон может набрать до 70% прочности. При других условиях для набора прочности бетону требуется больше времени.

Если приходится работать в сухую и жаркую погоду, то, для того чтобы предотвратить появление трещин, залитый состав потребуется периодически увлажнять. Если во время проведения работ могут возникнуть заморозки, то рекомендуется заказать смесь, которая имеет специальные добавки. Она может набрать необходимую прочность даже при низкой температуре. Однако такие средства имеют довольно высокую стоимость. Поэтому чтобы сократить затраты, работы по заливке бетона лучше проводить в последний месяц весны либо летом.

Заливка перекрытия по профнастилу: видео

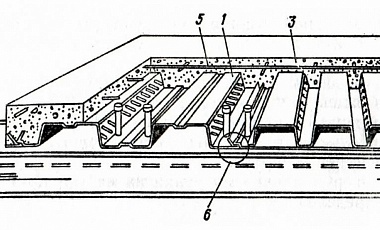

Монолитное перекрытие по профнастилу (профлисту)

При строительстве каркасных зданий одним из способов устройства межэтажного перекрытия или покрытия — является монолитное перекрытие по профнастилу. Суть его заключается в том, что по готовым балкам этажа укладывается профилированный лист, на который монтируется арматурный каркас, в который заливается бетон. В этом случае профнастил для перекрытия выступает в роли несъемной опалубки. Понятие «несъемная» говорит само за себя, после набора прочности бетоном – опалубка не снимается, а остается в конструктиве каркаса здания.

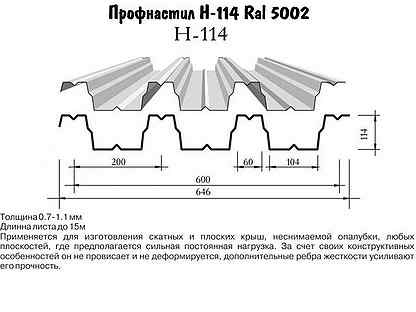

Профилированный лист как опалубка

Для опалубки целесообразно использовать профлист высотой волны (гофры) не менее 44 мм с дополнительными ребрами жесткости в верхней части волны, так называемый несущий. Маркируется такой профлист буквой Н, что означает, что он предназначен для горизонтального монтажа и монтажа под углом. Общая маркировка профилированного листа, с высотой волны 75 мм — Н75, где «Н» — несущий, 75 — высота волны. Для несъемной опалубки применяют профилированный лист в пределах от Н44, до Н156. Существует еще профилированный лист маркировки «С» — стеновой, который монтируется только вертикально, и «НС» — универсальный. Кроме функций несъемной опалубки, несущий профнастил для перекрытий, за счет своей геометрической формы, является дополнительным усилением, арматурного каркаса перекрытия из профнастила. Он воспринимает усилия на прогиб, которые удерживает арматура, и частично их компенсирует. Это позволяет уменьшить сечение арматуры, и толщину бетона, по сравнению с конструкцией плиты из съемно-переставной опалубки. Чем больше высота гофры профилированного листа, тем расстояние между несущими балками этажа, выступающими в качестве основания, на которое опирается перекрытие по профнастилу, может быть больше. Все эти параметры должен определять предварительный расчет, в зависимости от нагрузок на плиту, и ее участии в устойчивости каркаса всего здания. Также в производственных зданиях, складах, цехах, где планируется выполнить монолитное перекрытие по профнастилу, декоративное покрытие профилированного листа, уложенное окрашенной стороной вниз, может служить финишной отделкой потолка. Это существенно снижает затраты на внутреннюю отделку помещений.

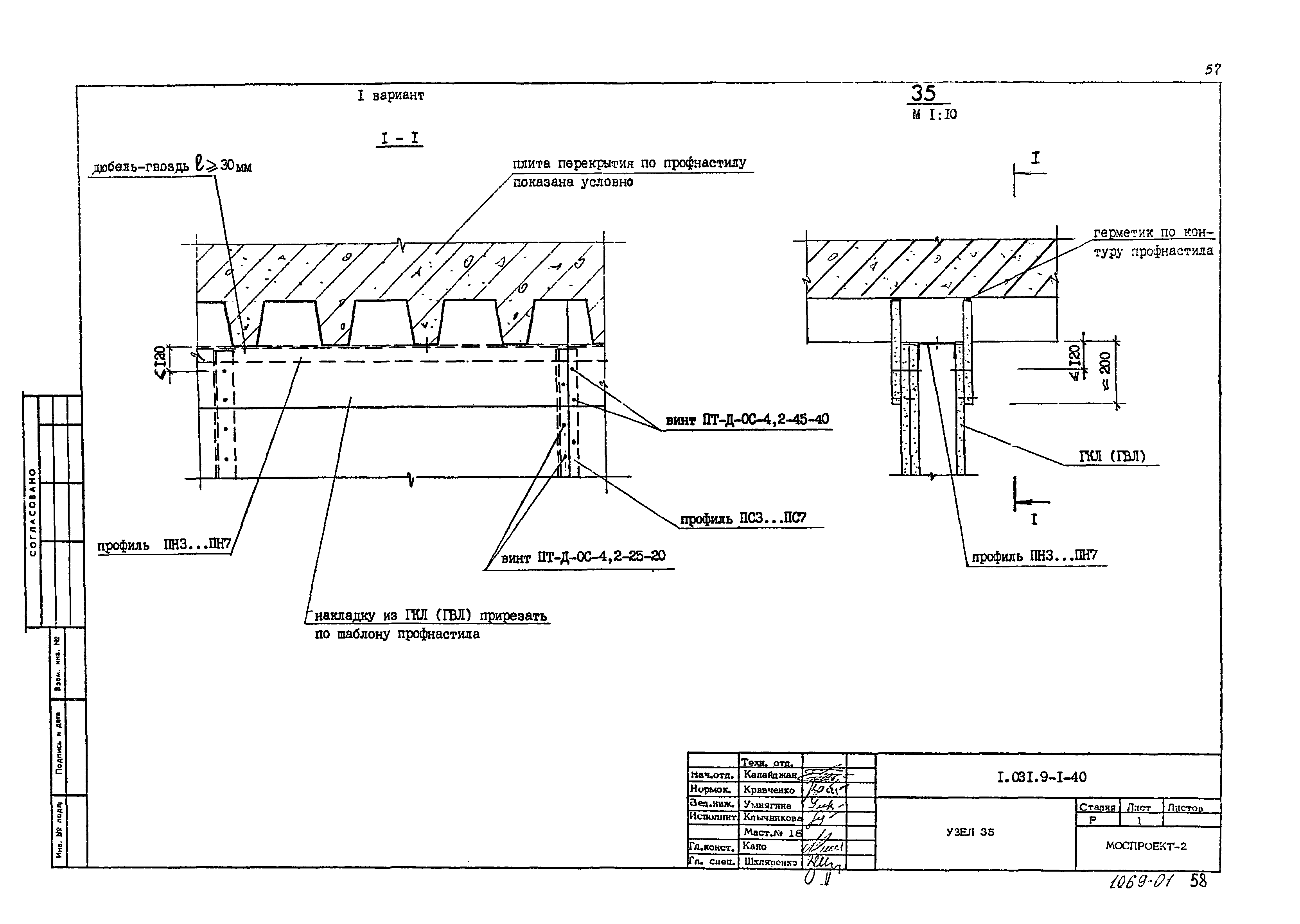

Проектная документация

Перекрытие по профлисту одна из важнейших и ответственных конструкций всего здания. Выполнение строительно-монтажных работ по бетонированию таких конструкций недопустимо без разработанных рабочих чертежей, со всеми сопутствующими расчетами. Вообще расчет каркаса зданий очень ответственный момент в проектировании, от которого будет зависеть прочность, долговечность и главное — безопасность возводимых сооружений. Расчет перекрытия по профнастилу достаточно сложный и трудоемкий процесс. Поэтому если вы хотите получить на выходе качественную конструкцию, быть уверенным что в один «прекрасный» момент она не обрушится, и при этом не понести лишних затрат, лучше обратиться в специализированное архитектурное бюро. Также нелишним будет попросить их показать соответствующие разрешительные документы на работы по проектированию, свидетельство СРО. Основными нормативными документами, регламентирующими расчет и проектирование данной конструкции, являются СНиП II–23–81 «Стальные конструкции» и СНиП 2.03.01–84 «Железобетонные и бетонные конструкции». Для того чтобы ускорить расчет, конструкторы применяют специализированные компьютерные программы, позволяющие также свести к минимуму ошибки в них. Одним из таких программных продуктов является система САПр — система автоматизированного проектирования. Окончательный комплект рабочих чертежей перекрытия из профнастила должен включать в себя:
  • опалубочный чертеж — в котором указывается метод и узлы крепления опалубки;
  • арматурный чертеж — с размерами и диаметром арматур;
  • спецификации — с указанием общего количества применяемых материалов.
Также перед началом разработки проекта производится технико-экономический расчет, который показывает насколько экономически эффективно применять монолитное перекрытие по профнастилу, общая стоимость которого немного больше, чем у обычной монолитной плиты, с переставной опалубкой, за счет стоимости профлиста. Но если сделать расчет стоимости каркаса всего здания, с учетом того, что перекрытие из профнастила, за счет несущей способности профилированного листа, легче своего аналога, бетонируемого в обычной опалубке, и соответственно уменьшает нагрузку на основание, то сам каркас и фундамент для здания можно сделать облегченными. В итоге это может дать существенную экономию стоимости строительства. Кроме того, нужно учитывать возможность применения стандартной щитовой опалубки. Если для бетонных работ стандартная опалубка не подходит и нужно изготавливать индивидуальную, то монолитное перекрытие из профнастила будет идеальным вариантом. Решение о применении именно такого типа конструкции принимается с учетом всего комплекса различных параметров.

Последовательность работ

После возведения каркаса нижнего этажа, монтируется опалубка перекрытия из профнастила. При этом направление волны профлиста должно быть перпендикулярно балкам каркаса. Профилированный лист укладывается с нахлестом на другой лист в одну или две волны. Листы скрепляются между собой заклепками, и закрепляются к несущим балкам, на которые они опираются. Следующим этапом производится монтаж каркасов из арматуры. Прежде всего, на опалубку для перекрытия из профнастила выставляется торцевая доска, на высоту расчетной толщины перекрытия по профнастилу, препятствующая растеканию бетона. Затем вяжется и укладывается в проектное положение арматурный каркас. Для выдерживания толщины защитного бетонного слоя между арматурой и опалубкой на каркас укладываются предназначенные для этого пластмассовые фиксаторы. Если бетонируемое перекрытие из профнастила большое по площади, и его не удается выполнить непрерывно за один раз, в арматурный каркас закладываются отсекающие сетки для устройства рабочих швов. Устройство рабочего шва выполняется строго перпендикулярно горизонтальной плоскости плиты. Затем следует укладка бетона. Этот процесс производится с помощью бетононасосов, передвижных на базе грузовых автомобилей, либо стационарных. Бетон требуемой пластичности, рассчитанной и указанной в проекте, из бетононасоса подается по стальному бетонопроводу, и посредством гибкого шланга равномерно распределяется по площади бетонирования.
Возможен вариант укладки бетона при помощи специальных бадей, так называемых туфелек. Такое название они получили из-за своей формы, где задняя часть бадьи открыта для загрузки бетона, а передняя, из которой производится подача бетона закрыта, и на торце оборудован открывающийся шибер, с подающим лотком. В этом случае бетон выгружается в эти бадьи, подается в место укладки, краном, после чего бетонщиком открывается шибер и производится непосредственно бетонирование. Когда площадь перекрытия из профнастила большая, чтобы равномерно распределить нагрузку на опалубку, бетонирование производится в шахматном порядке. Если верно рассчитаны все нагрузки, правильно подобраны тип и сечение арматуры, марка бетона, соблюдена технологическая последовательность работ и последующий уход за бетоном, то на выходе получается нужная вам конструкция, со сбалансированными затратами, готовая к длительной и безопасной эксплуатации.

Монолитное перекрытие по профнастилу (перекрытие из профлиста)

В процессе современного строительства частных коттеджей все чаще используют железобетонные плиты в качестве перекрытия. Сюда входит, например, монолитное перекрытие по профильному настилу. И в этой статье рассказывается о том, что обозначают такие перекрытия, выделяются их основные отличия от обыкновенных перекрытий и особенности их монтажа.

Монолитные перекрытия по профнастилу могут использоваться в самых разных строительных областях – в процессе возведения гаражей, каких-нибудь террас и так далее.

Отличия обычного перекрытия и перекрытия по профилю

Монолитное перекрытие по профильному листу отличается от традиционного железобетонного перекрытия тем, что с помощью профнастила получается настоящий готовый потолок, при котором нет необходимости проводить дополнительные работы по отделке или же доработке.

Профиль для перекрытия

Кроме того, профнастил оснащается всевозможными профилями, которые также  являются важными преимуществами именно этого вида перекрытия.

Существенно повышается прочность перекрытия и одновременно снижается расход бетона и арматуры на строительный процесс.

Каркас перекрытия из профнастила состоит из металлических балок и использование подобной прочной конструкции способствует возможности применения легких и не особенно прочных материалов для строительства.

Нагрузка осуществляется непосредственно не на стены, а на прочный металлический каркас.

Полезно знать: В качестве стенового материала в таких случаях могут служить даже теплоизоляционные материал – газобетон или тот же пеноблок!

Кроме того, существует еще одно важно преимущество межэтажных перекрытий из профильного листа – нагрузка переносится со стен на металлический каркас и это реально снижает нагрузку на фундамент, которая особенно ощутима при строительстве крупных сооружений. Поэтому нет необходимости делать ресурсоемкий ленточный фундамент вместо, например,  колонного, который обойдется значительно дешевле и займет меньше времени на свою заливку. Все колонны фундамента будут терпеть нагрузку только со стороны металлического каркаса.

Поэтому очевидно, как использование перекрытие из профлиста снижает финансовые и даже трудовые затраты, что уже говорить о затратах времени.

Технология и монтаж перекрытия из профнастила

Прежде всего, обязателен расчет перекрытия перед началом непосредственного монтажа.

Армированные конструкции

Но для того, чтобы осуществить корректный расчет, необходимы такие данные, как:

  • точные размеры сооружения, которое будет строиться;
  • примерный расчет нагрузок перекрытия;

Только зная такие данные можно верно рассчитать размеры металлических колонн или балок.

В качестве основного материала для колонн используются специальные металлические трубы с круглым и квадратным сечением. В качестве основного материала для балок используются специальные металлические швеллера. Шаг укладки напрямую зависит от вида используемого профнастила. Чем больше его высота (мы говорим о стеновом профнастиле!), тем меньше будет шаг во время укладки балок.

Чтобы выполнить самостоятельный и точный  расчет межбалочного расстояния следует уточнить нужную информацию у производителя профильного настила. Должны быть предоставлены все имеющиеся характеристики профильного настила, его несущая способность и так далее. Можете посмотреть видео, где показаны работы по перекрытию:

Расчет перекрытия из профлиста на примере:

  1. Допускаем трехметровый шаг для укладки балок. Берем марку профильного настила ТП-75 с толщиною в 0,9 мм.
  2. При определении нужной длины рассчитываем упор профнастила сразу на три балки для предотвращения возможного погиба листа.
  3. Используем специальные 32 мм саморезы с усиленным буром и просверливаем швеллера даже без предварительного использования дрели. Выполняем крепление в каждом стыке балки и профильного листа.
  4. Выполняем фиксацию балок в месте стыков. Для этого можно пользоваться специальными бронебойными 25 мм саморезами. При вкручивании соблюдаем 40 см шаг.
  5.  При завершении работы над профильной опалубкой, выполняем укладку бетона. Рекомендуется марка М-25.
  6. Подготавливаем профнастил еще до начала укладки бетона. Устанавливаем палки по центру каждого пролета, который расположен между балками. Эти палки будут предотвращать проседанию профильного листа под весом бетона. Как только бетон высыхает, эти палки убираются.
  7. Лучше всего бетонирование осуществлять одним заходом.
  8. В тех случаях, когда бетонирование все-таки выполняется в несколько этапов, нужно запомнить количество дней для высыхания пролетов. Благодаря этому можно будет своевременно убирать палки из-под бетона, когда он высохнет. Просто нужно знать, что требуемой прочности бетон достигает примерно на десятые сутки после заливки (если погода достаточно теплая). Зимой он может высыхать и до четырех недель.
  9. Когда перекрытия из профлиста возводятся в жаркую погоду, постоянно смачивайте бетон. Благодаря этому не будет преждевременно испаряться влага.

В принципе, как и другие работы связанные с профильным настилом, выполнение монолитного перекрытия из профнастила не представляет особенной сложности.

Самое важное в этом случае  это теоретическая часть, которая включает в себя:

  • выбор материала для металлического каркаса;
  • выбор вида профильного настила;
  • правильный подбор арматуры, которая будет использоваться во время изготовления каркаса.

Расчеты рекомендовано поручить специалисту, зато монтаж можно вполне выполнить своими руками.

Устройство монолитного перекрытия по профнастилу

Чаще всего в загородных домах обустраиваются, конечно же, деревянные перекрытия. Но в коттеджах на 2-3 этажа этот элемент конструкции здания может заливаться и из бетона. Такие перекрытия способны выдерживать большую нагрузку и при этом отличаются надежностью. Однако возведение подобных конструкций, в сравнении с деревянными, конечно же, обходится дороже. К тому же и сама технология обустройства перекрытий этого типа считается относительно сложной. Заливаться бетонные конструкции этого типа могут, к примеру, по профлисту.

Характеристики

Возводиться монолитные перекрытия по профнастилу могут не только в частных домах, но и, к примеру, в производственных зданиях, гаражах, на складах и пр. Вес такие конструкции имеют достаточно большой. Но поскольку в данном случае в качестве опалубки используется профнастил, бетона на их заливку уходит меньше, чем на монтаж обычной монолитной плиты. Следовательно, и вес у перекрытия снижается. Соответственно, и на опоры такая плита оказывает меньшую нагрузку.

К плюсам таких конструкций, в сравнении с обычными монолитными, относят также:

  • отсутствие необходимости в использовании многорядной арматуры;

  • возможность монтажа перекрытия в короткие сроки;

  • отсутствие необходимости в демонтаже опалубки.

В производственных помещениях залитый таким образом потолок обычно даже дополнительно не отделывают. Выглядит профлист и так достаточно эстетично.

Проектирование

Перед тем как приступать к возведению монолитного перекрытия по профнастилу, конечно же, следует составить его подробный чертеж и сделать все необходимые расчеты. Проектирование подобных конструкций — дело очень сложное и ответственное. Ошибки в расчетах монолитных перекрытий могут привести к их удорожанию, сокращению срока службы, а в некоторых случаях даже к обрушению конструкции.

Поэтому составление проекта подобных плит обычно поручают специалистам. Самостоятельно расчет монолитного перекрытия по профнастилу владелец дома может сделать только в том случае, если у него имеется специальное образование. Также составить проект такой плиты можно, воспользовавшись разработанным для этой цели ПО.

Требования к перекрытиям

В качестве балок под такие плиты в большинстве случаев используются двутавры. При проектировании монолитного перекрытия по профнастилу учитываются, помимо всего прочего, следующие факторы:

  • каждый лист должен опираться минимум на три балки — по краям и в центре;

  • балки положено укладывать на расстоянии 1.5-3 м друг от друга;

  • по длине листы при сборке опалубки под перекрытия могут монтироваться встык;

  • по ширине при этом делают нахлест минимум в 1 волну;

  • слой бетонной смеси после заливки должен возвышаться над волнами материала минимум на 5 см;

  • арматурный каркас для такой плиты положено вязать из прута 12-8 мм.

Поверхность готовой плиты может отстоять по вертикали от края волн листа и на 3 см. Однако выполнять заливку таким образом допускается только в том случае, если на ней в последующем предполагается заливать стяжку.

Обустраиваются бетонные перекрытия, по профнастилу в том числе, только в зданиях с тяжелыми стенами. Опирать плиты на металлических листах допускается исключительно на кирпичные или блочные ограждающие конструкции. Обустраивать конструкции этого типа в деревянных сооружениях нельзя.

Устройство монолитного перекрытия по профнастилу: технология монтажа

Гофрированные металлические листы на двутавры укладывают таким образом, чтобы их волны располагались перпендикулярно последним. Чаще всего для заливки перекрытий используется кровельный материал, маркируемый Н. При этом считается, что лучше всего для монтажа подобных конструкций подходит лист с не слишком высокой волной. Использовать такой профнастил под монолитное перекрытие целесообразно прежде всего потому, что в данном случае оно получается наиболее прочным.

Фиксируются ребристые металлические листы на двутаврах при монтаже опалубки усиленными саморезами. При применении таких крепежей отпадает необходимость предварительного просверливания отверстий в настиле и балках. Вкручивают саморезы дрелью на небольших оборотах с шагом примерно в 30 см. Нахлесты профлиста по ширине обычно дополнительно закрепляют заклепками.

Чердачный проход

После того как весь проем здания будет закрыт, по краям будущей плиты устанавливают вертикальные стенки опалубки из досок. Такие же элементы монтируют там, где в будущем предполагается сделать выход на чердак. Доски перед сборкой специалисты советуют обтянуть полиэтиленовой пленкой. В последующем это значительно облегчит их демонтаж.

После снятия досок с готовой плиты в месте выхода на чердак профнастил просто прорезается ножницами по металлу. Операция это очень несложная и может быть произведена за несколько минут.

Армирование

На следующем этапе на изготовленную из профнастила и досок опалубку устанавливается арматура. Параллельно волнам при ее вязке при этом располагают обычно более толстый прут 12 мм. Перпендикулярные элементы делают из арматуры 6-8 мм. При желании для такого перекрытия можно приобрести и готовую укрепляющую сетку. Однако обойдется заливка плиты в этом случае, конечно же, немного дороже.

Разумеется, после заливки монолитного перекрытия по профнастилу каркас должен оказаться в его толще. Поэтому связанную арматуру приподнимают над листом на специальных пластиковых фиксаторах. Согласно нормативам, связанная сетка должна располагаться над дном металлической опалубки на высоте минимум в 1.5 см. Это позволит залить достаточно надежное и долговечное перекрытие.

И изготовленный самостоятельно и покупной арматурный каркас при обустройстве плиты на профлисте монтируются по одной и той же технологии. Проволоку для вязки сетки своими руками полагается использовать прочную, толщиной 1.2-1.4 мм.

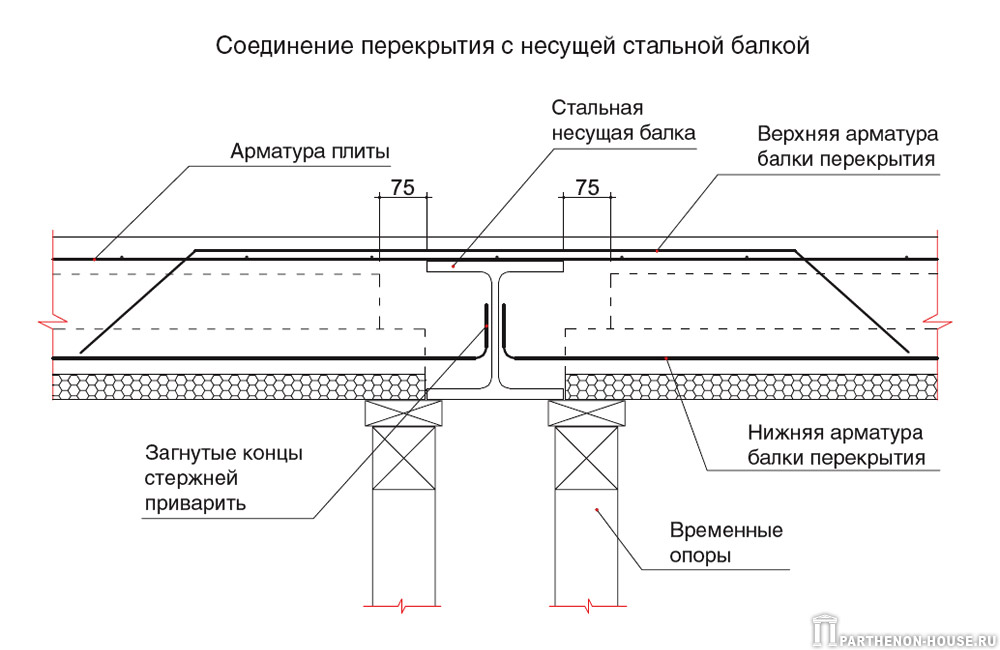

Дополнительные опоры

После того как арматурный каркас будет связан и установлен, приступают собственно к заливке плиты. Предварительно в случае необходимости под листы между балками устанавливают дополнительные стальные или деревянные вертикальные опоры. Такие конструкции используют в том случае, если расстояние между двутаврами при составлении проекта монолитного перекрытия по профнастилу было выбрано достаточно большое. После застывания плиты дополнительные опоры просто демонтируют.

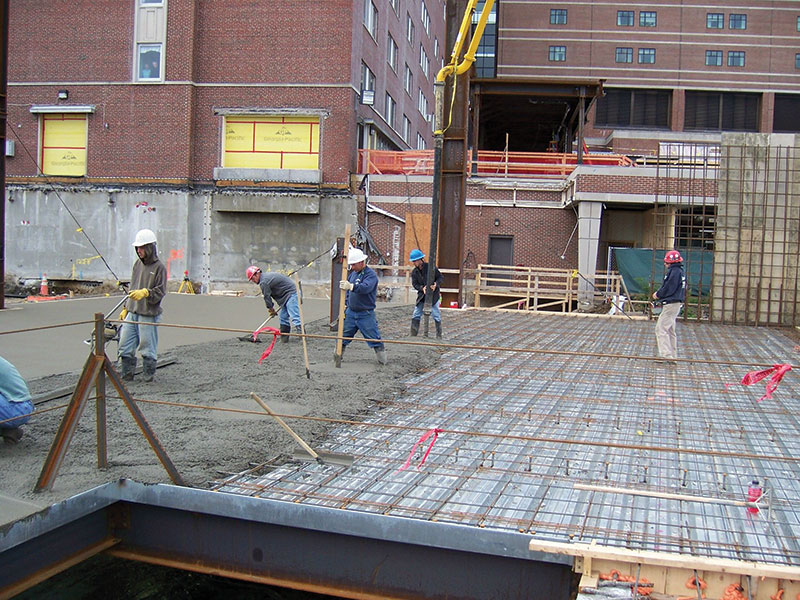

Заливка плиты

Бетонную смесь для возведения монолитных перекрытий по профнастилу своими руками в подавляющем большинстве случаев используют готовую покупную. Дело в том, что заливаться такие конструкции должны в один прием. Частями бетон в опалубку укладывают в основном только при монтаже больших перекрытий, к примеру, производственных цехов.

Конечно же, самостоятельно приготовить сразу большое количество цементного раствора и залить его на листы будет крайне проблематично. Поэтому выполняют укладку бетона при устройстве монолитных перекрытий по профнастилу обычно по следующей технологии:

  • к месту проведения работ заказывают бетоновоз;

  • подают раствор в опалубку из стального шланга;

  • по мере растекания смеси выравнивают вручную все образующиеся дефекты.

Также в процессе заливки бетон желательно время от времени протыкать лопатой. Это позволит избежать появления в готовой плите пустот, снижающих ее прочность.

Заключительный этап

Застывают монолитные перекрытия по профнастилу, как и любые другие конструкции из бетона, довольно-таки долго. Достаточную прочность плиты наберут только через 4 недели после заливки. К этому моменту из-под них можно убрать дополнительные опоры и приступать, к примеру, к возведению кровли.

В то время как плита будет застывать, за ней нужно осуществлять правильный уход. Первые две недели перекрытие хотя бы 1 раз в день следует поливать водой. В противном случае на плите могут образоваться поверхностные трещины. А это в последующем обязательно приведет к раскрошиванию верхнего слоя. Для надежности смоченную плиту можно еще и укрывать полиэтиленовой пленкой. В особенности важно проводить такую процедуру в жаркую погоду.

О чем нужно знать

Заливать межэтажные перекрытия полагается только при плюсовых температурах. Иначе слишком уж прочной такая конструкция не получится. Иногда бетонные плиты изготавливают на профлисте и зимой. Однако в этом случае для заливки используют смесь особого состава, что увеличивает стоимость проведения работ.

Монолитное перекрытие по профнастилу: руководство по ручной заливке

Подается бетон при изготовлении плит в опалубку, таким образом, в большинстве случаев из цистерны с помощью шланга. Однако существует технология и самостоятельной заливки подобных конструкций. В этом случае над профлистом устанавливается дополнительная секционная переставная опалубка.

Заливку каждой части такой конструкции в данном случае полагается выполнять за один раз. Секции должны располагаться поперек двутавров таким образом, чтобы каждая отдельная плита в дальнейшем опиралась минимум на три балки.

Отсекающие стенки таких опалубок к основному каркасу статично не крепят. После заливки каждой секции доску просто переставляют на то же расстояние. Конфигурацию этот элемент опалубки имеет такую, что рядом лежащие готовые плиты после заливки оказываются сцепленными по принципу замка шип/паз.

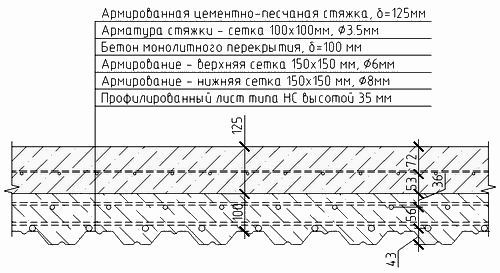

Нужна ли стяжка

Технология устройства монолитного перекрытия по профнастилу, таким образом, относительно проста. В сравнении с бетонными конструкциями плиты, залитые на металлическом ребристом листе, обычно имеют меньшую толщину. Ведь дополнительную прочность им в данном случае придает опалубка. Однако при использовании для подачи раствора шланга особой ровностью поверхность таких перекрытий, к сожалению, обычно не отличается. Ведь подкорректировать ее строителям во время заливки бывает достаточно сложно.

Поэтому после застывания плиты поверх нее в большинстве случаев обустраивается еще и бетонная стяжка. Смесь для такого выравнивающего покрытия допускается готовить самостоятельно. Используется для заливки стяжки обычно бетон, замешанный в пропорции цемент/песок как 1/3. Минимально допустимой толщиной такого выравнивающего покрытия считаются 3 см.

Правила эксплуатации

Срок службы монолитных перекрытий, в том числе и залитых на профлисте, соответствует долговечности основных несущих элементов дома. То есть менять в последующем такую конструкцию не придется никогда. Однако прослужить так долго такие перекрытия могут, конечно же, только при условии правильной их эксплуатации.

Сократиться срок службы конструкций этого типа может из-за:

Для того чтобы такое монолитное перекрытие по профнастилу в последующем не пришлось ремонтировать или демонтировать, коммуникации — трубы отопления и водоснабжения — прокладывать на чердаке следует с точным соблюдением всех положенных технологий. В особенности это касается плит, служащих полом или потолком для санузлов, парилок и пр. Любые протечки над такими перекрытиями полагается устранять незамедлительно.

Перекрытие из бетона по профлисту

Блок: 1/5 | Кол-во символов: 162
Источник: https://www.forumhouse.ru/articles/house/7603

Как залить безопорное монолитное перекрытие по профлисту – расчеты, практические советы от умельцев FORUMHOUSE

Наряду с деревянными перекрытиями и перекрытиями железобетонными плитами, среди частных застройщиков популярны и монолитные. К их достоинствам можно отнести не только основательность и долговечность, присущую тем же плитам, но и возможность перекрывать помещения любой конфигурации. При этом к недостаткам относят большую массу плит, требующую усиленного основания и стеновых материалов повышенной прочности, и необходимость сборки опалубки. Поэтому многие самозастройщики, в том числе и умельцы нашего портала, предпочитают облегченную разновидность – монолитные перекрытия по профилированному листу, о которых и пойдет речь в материале. Рассмотрим:

  • Что такое монолитное перекрытие по профилированному листу.
  • Технология устройства сталежелезобетонных перекрытий.
  • Опыт участников портала по устройству безопорных монолитных перекрытий по профлисту.

Блок: 2/5 | Кол-во символов: 991
Источник: https://www.forumhouse.ru/articles/house/7603

Основные сведения

Заливка перекрытий с основой из профлиста представляет собой создание монолитной плиты, обладающей повышенной прочностью, запасом надежности. При изготовлении используется оцинкованный профилированный лист, материал с полимерной защитой, являющийся основой. Она выполняет функцию стационарной опалубки, заливаемой бетонным раствором. Силовую нагрузку воспринимают металлические каркасы.

Перекрытия на базе профлиста и бетонного раствора, при правильном расчете и в соответствии со всеми правилами проектирования, имеют продолжительный срок эксплуатации и высокую прочность. Соблюдение всех необходимых требований и пропорций определяет надежность постройки и безопасность людей, находящихся в здании.

Блок: 2/10 | Кол-во символов: 721
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Инструменты и материалы для работ

В работе с монолитным перекрытием вам пригодятся следующие инструменты и материалы:

Основание из профиля

  • цемент;
  • песок;
  • емкость;
  • бетономешалка;
  • лопата;
  • профнастил;
  • саморезы;
  • арматура;
  • опалубка;
  • мастерок.

Блок: 2/7 | Кол-во символов: 226
Источник: https://DomZastroika.ru/slabs/perekrytie-po-profnastilu-monolitnoe.html

Преимущества монолитного перекрытия по профлисту

  • Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
  • Геометрическая форма и размеры у них могут быть практически любыми.
  • Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
  • Монтаж системы довольно прост, и справиться с ним сможет и новичок.
  • За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.

  • Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
  • Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
  • Монтаж занимает значительно меньше времени.
  • Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
  • Профнастил для перекрытия может различаться по разновидности и марке.
  • Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.

  • Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
  • Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

Блок: 2/5 | Кол-во символов: 2082
Источник: http://stylekrov.ru/monolitnoe-perekrytie-po-profnastilu.html

Расчет перекрытия

  • Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
  • Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
  • Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины  пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.

  • Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
  • Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик  выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
  • Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

Блок: 4/5 | Кол-во символов: 1611
Источник: http://stylekrov.ru/monolitnoe-perekrytie-po-profnastilu.html

Пример расчета монолитного перекрытия

Изготовление осуществляется посредством сооружения опалубки из профнастила, на которую сверху укладывается арматурная пространственная сетка. Опорами служат продольные металлические балки. Именно на них плита передает всю нагрузку от вышележащих конструктивных систем здания. После чего усилия распространяются на несущие стены и фундамент.

Профиль листа, толщина изготовляемого изделия и сечение арматурных стержней рассчитываются исходя из фактической нагрузки и размера пролетной части между опорными элементами. Зачастую толщина монолитной плиты составляет 1:30 от длины. То есть если последний параметр равен 6 м, то слой бетонного раствора должен быть не менее 200 мм.

Нюансы расчета размеров:

  1. На этом этапе в основу берутся габариты возводимого сооружения, расчетные сосредоточенные и распределенные нагрузки, а также собственный вес перекрытия. Тогда можно определить профиль и сечение металлических балок и колонн и характеристики фундамента.
  2. Так как монолитное перекрытие является особо важной конструктивной частью здания, монтажные работы должны проводиться на основании соответствующих проектных документаций. Сам расчет прочностных характеристик рекомендуется делать согласно нормативным документам СНиП II-23-81 «Стальные конструкции» и СНиП -84 «Железобетонные и бетонные конструкции».
  3. Для устройства опорных колонн рекомендуется использовать круглые или квадратные гнуто-сварные профили, а для балок – швеллеры или двутавры. Однако выбор сечения напрямую зависит от пожеланий застройщика.
  4. Безбалочные варианты можно монтировать только для малоэтажных зданий. При этом профнастил должен иметь большие ребра жесткости (более 20 мм), что соответствует маркам НС35, НС100.
  5. Далее проводится расчет усилий от перекрытия. Он не всегда получается точным, поэтому возможна погрешность не более 0,5 кг. На основе результатов определяется поперечное сечение балочных элементов.
  6. Важно своевременно определить вид листа. Используя кровельный материал с гофрой большой высоты, пролет балок должен быть значительным. Если волна достаточно мелкая, то для обеспечения жесткости расстояние уменьшается.

Стоит обратить внимание на толщину металлического изделия, так как это сильно влияет на несущую способность. К примеру, если шаг опор составляет 3 м, то размер профлиста должен быть не менее 0,8 мм. Очень важно правильно рассчитать его габариты. Если они будут недостаточны, произойдет сильный прогиб, деформация или даже полное обрушение под давлением бетонного раствора.

Технология устройства перекрытия

Основывается на выполнении следующих этапов:

  • Создание опалубки из профнастила.
  • Сооружение пространственного каркаса из арматуры.
  • Заливка смеси.
  • Уход.

1. Установка опалубочной системы.

Металлические элементы крепятся к опорным балкам посредством бронебойных саморезов размером от 32 мм. Для исключения прогибающих деформаций под действием бетона рекомендуется установить временные опоры в пролетной части. Их количество зависит от длины перекрытия, высоты гофры и толщины профнастила. Демонтаж стоек разрешается проводить только после набора прочности.

2. Монтаж арматурного каркаса.

Для повышения несущей способности монолитного перекрытия используется каркас, изготовленный из продольных и поперечных арматурных стержней. Длинные элементы укладываются в гофру листа, а короткие поперечные позволяют возвысить сетку на определенном уровне (зачастую не более 20 мм), чтобы она полностью закрывалась раствором.

Стержни, располагающиеся между балок, должны иметь обязательно цельный вид. В тех местах, где профлист опирается на несущие конструкции здания, а также на балки в крайних точках, арматура доводится непосредственно до самого края. Максимальная погрешность этого показателя может составлять не более 20 мм, в противном случае под давлением бетона и других усилий нагрузка будет перераспределяться на металлические полотна.

Сетка арматуры изготавливается на строительной площадке и имеет ячейки 20х20 см. Стержни используются диаметром от 4-6 мм и соединяются между собой при помощи сварки или оцинкованной проволоки. Иногда застройщики заказывают готовый каркас по соответствующим размерам.

3. Бетонные работы.

Перед началом заливки плиты монолитной конструкции следует провести подготовку поверхности. Опалубка из профнастила очищается от постороннего мусора, промывается водой и просушивается. Можно воспользоваться несколькими способами заливки:

  • Передвижным или стационарным бетононасосом.
  • Ленточным транспортером.
  • Бадьей, которая подается на определенную высоту при помощи стрелового крана.

Такие методы обеспечивают заливку за один раз. Строительная гладилка позволяет выровнять всю плоскость, а уплотнение осуществляется с помощью глубинного вибратора. Рекомендуется поверхность плиты железнить, для чего понадобится сухой цемент. Также он позволит защитить ее от внешних воздействий. Если нет возможности провести заливочные работы одновременно, тогда плита разбивается на несколько участков или пролетов, после чего постепенно укладывается смесь. Однако при проведении такой технологии каждый слой необходимо фиксировать, чтобы знать, когда снимать те или иные опоры.

Согласно нормативным документам монолитная конструкция должна заливаться с учетом перекрывания верхнего горизонта волн:

  • В безбалочном типе толщина бетона должна составлять более 250 мм, причем измерения проводятся от нижней части гофры.
  • В балочном – около 75-80 мм, но размеры замеряются от верхнего края профлиста.

4. Уход.

Погодные условия сильно влияют на технологический процесс изготовления. Для предотвращения образования трещин, снижающих несущую способность, необходимо постоянно следить за состоянием бетона, проводить увлажнение и укрытие специальными материалами, поддерживающими влажность до 70%. Укладку рекомендуется проводить в теплое время при температуре выше +5°C. Если температура будет варьироваться в пределах +20-25°C, полное затвердевание может настичь в течение 15 дней.

Если температура воздуха 0°C и ниже, то в состав смеси должны содержаться противоморозные наполнители. Они прибавляют к стоимости, однако обеспечивают завершение работ и набор прочности в холодное время года. Также следует утеплить поверхность сборно-монолитного перекрытия, чтобы период застывания не превышал 28-30 дней.

Блок: 2/2 | Кол-во символов: 6268
Источник: http://cemgid.ru/stroitelstvo-monolitnyx-perekrytij-po-proflistu.html

Технология устройства сталежелезобетонных перекрытий

В исходном варианте профлист укладывается не только на стены, но и на каркас из стальных балок (прогоны), который и является несущим. Количество и параметры балок высчитываются индивидуально, исходя из габаритов перекрываемого пролета и предполагаемых нагрузок, в среднем шаг составляет от 1,5 до 3 м, но на каждый лист должно приходиться три точки опоры – по центру и по краям. Армирование однослойное – сетка, диаметр проволоки от 3 мм, шаг 200×200 мм, толщина защитного слоя над сеткой не менее 15 мм.

Профлисты укладываются поперек длинной стороны пролета, широкими гофрами вниз, по длине на прогонах внахлест, минимум на одну волну, по ширине встык. Между собой волны фиксируют заклепками или саморезами с шагом не больше 500 мм. Чтобы профиль и прогоны работали, как одна система, настил крепят стержневыми анкерами, которые приваривают к балкам. Рядом с несущими стенами анкер должен проходить сквозь каждую волну, на промежуточных балках через одну. Кроме того, настил фиксируют к балкам посредством саморезов или дюбелей.

Однако использование стальных балок – не самый привлекательный для самозастройщиков вариант, поэтому многие из умельцев нашего портала предпочитают альтернативный вариант – безопорное монолитное перекрытие по профильному листу.

Блок: 4/5 | Кол-во символов: 1318
Источник: https://www.forumhouse.ru/articles/house/7603

Устройство монолитного перекрытия

Возможные схемы расположения листов для монолитного перекрытия по профнастилу.

Профилированные листы, арматура и бетон — составляющие, которые формируют монолитную бетонную плиту перекрытия. Такая конструкция, если она опирается на балочный каркас, распределяет нагрузку на колонны, а не на стены. Каждая колонна имеет свой фундамент. Другой вариант, когда поперечные балки не укладываются или, если устанавливаются, опираются на стены.

В таком случае монолитному перекрытию предстоит нагружать стены сооружения и фундамент. Металлические балки — двутавр (швеллер). Их края укрепляются в «карманах» стен (колонн) и привариваются к закладным. К балкам листы могут крепиться на внутреннюю полку, тогда расстояние между опорами для коротких листов выбирается не более 1,5 м. На швеллеры/двутавры профилированный материал также может устанавливаться на внешнюю полку сверху так, чтобы можно было размещать листы длинной до 6-ти м.

Они устанавливаются внахлест по длине. Под серединой листовых элементов размещается стационарная балка. Волны профиля должны быть перпендикулярны балкам, а расширениями гофра ориентируются вниз.

При безбалочном варианте устройства гофролисты не будут иметь точек опоры посередине помещения. Обязательный элемент — объемное армирование, которое значительно повышает прочность монолита. Арматура соединяется сваркой с балками и колоннами. Для распределения раствора может ставиться внешняя съемная опалубка. Бетонирование формирует ровную поверхность плиты.

Вернуться к оглавлению

Блок: 4/8 | Кол-во символов: 1535
Источник: https://kladembeton.ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html

Монтаж монолитного перекрытия

Монолитное перекрытие по профнастилу собирается следующим способами:

  • технология, при которой плита монолитной конструкции располагается на несущих металлических (двутавр, швеллер) или бетонных балках с шагом 3 метра;
  • монтаж профлиста на внутреннюю полку двутавра с шагом кратным длине листа 1.2 — 1.5 м;
  • возведения монолитного перекрытия без поддерживающих металлических и бетонных балок.

Схема стандартного профнастила.

Профнастил уложенный на поддерживающие балки:

  • в карманы оставленные в стене, если речь идет о монтаже балок в стены или на закладные опорные уголки, если речь идет о бетонных стенах или колоннах, укладывается двутавр;
  • на него монтируется профилированный лист с расширением гофры вниз, при помощи саморезов;
  • затем сетка из арматуры с ячейками 150-150 мм. ;
  • чтобы избежать прогиба профлиста, до момента схватывания бетона, нужно между балок установить подпорки, равномерно по всей площади заливки;
  • проводится заливка бетонной смесью;
  • карманы в стене также замоноличиваются;
  • после набора прочности бетона, а это как минимум 25 — 30 дней подпорки убирают и проводят дальнейшие строительные работы.

Монтаж профлиста на внутреннюю полку двутавра:

  • так же как и в первом варианте монтажа, двутавры упереть в карманы стены или на закладные;
  • профилированный лист уложить на внутреннюю полочку балки, гофрами поперек пролету балок, т. е. по длине листа и закрепить по краю саморезами;
  • накладывается арматурная сетка с ячейками 150-150 мм и вся конструкция заливается бетоном на всю толщину двутавра;
  • для набора прочности выдерживают, как минимум, 4 недели.

Блок: 4/6 | Кол-во символов: 1596
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe. html

Монолитное перекрытие без поддерживающих балок

Схема часторебристого сборно-монолитного перекрытия.

Монтаж междуэтажных перекрытий без поддерживающих балок осуществляется с опорой профнастила и армопереплетения непосредственно на закладные колонны и стены здания с временными поддерживающими подпорками, позволяющими на пролетах свободно перемещаться рабочим и удерживающими вес незатвердевшего бетона.

В этом случае металлический лист крепится к закладным, анкером по металлу, а армокаркас приваривается к закладным во всех точках соприкосновения на всех колоннах.

Исключается организация в перекрытии люков или любых прерываний линии опирания каркаса перекрытия на колонны. Монолит должен располагаться обязательно от колонны до колонны или от стены до колонны не прерываясь.

Наиболее широкое применение этот вид монтажа получил на уровне комната — чердачное помещение, где нагрузка на перекрытие значительно меньше нежели в комнатах для проживания.

Расчет нагрузок на межэтажное перекрытие

Расчет нагрузок при определении толщины заливаемого потолка должен быть выполнен проектировщиками. Расчет должен учитывать:

  • при необходимости, устройство на перекрытиях перегородок, а даже облегченная перегородка из гипсокартона давит на пол массой 50 — 70 кг на кв. м площади;
  • нахождение мебели и другого домашнего скарба;
  • передвижение людей, проживающих в этом здании и одновременного прибывания в этом помещении гостей хозяев;
  • запас прочности конструкции, после принятия во внимания вышеперечисленных пунктов, должен составлять еще треть от того, каков был первоначальный расчет.

Для справки: минимальная толщина перекрытия монолитом должна составлять 50 — 60 мм, максимальная 200 — 250 мм.

Блок: 5/6 | Кол-во символов: 1690
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html

Стадии контроля и приемки этапов строительных работ

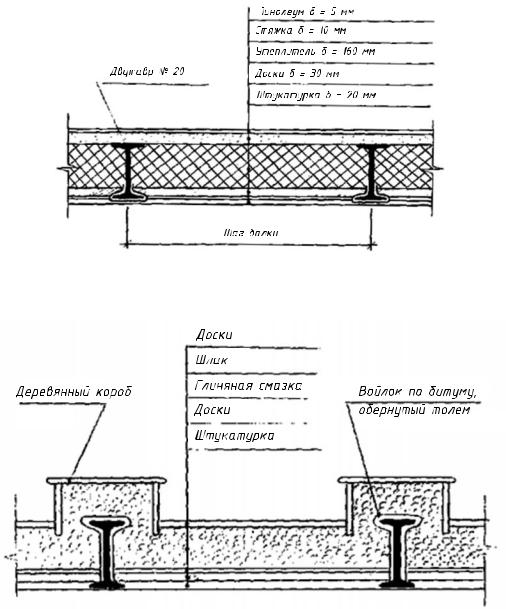

Схема утепленного перекрытия.

Ваш расчет на то, что все строительные работы выполнены соответствующим образом и тем самым обеспечена технология, долговечность и безопасность возводимой конструкции, должен подтверждаться не только вами, но и специалистами. Чтобы вы и ваши домочадцы спали спокойно, вам необходимо:

  • провести тщательную подготовку карманов в стенах, установку закладных на стенах и колоннах для «привязки», опоры монолитной конструкции или проконтролировать выполнение этих работ и, что еще лучше, получить акт на эти скрытые работы у технадзора;
  • со знанием дела провести работы по монтажу профнастила — неснимаемой опалубке и каркаса армирования или проконтролировать их выполнение и получить акт на скрытые работы у технадзора;
  • заранее заказать бетонную смесь и выполнить работы по заливке перекрытий желательно за один раз, при безопорной на балки технологии и способа укладки профилированного листа сверху балок. При опирании профнастила на внутреннюю полочку двутавра процесс заливки может происходить по секциям;
  • проводить мероприятия во время набора прочности бетонного монолита, проводя смачивание поверхности для равномерного отвердевания;
  • по прошествии, как минимум, 28 дней, общепринятого срока набора объектов строительства из бетона, снять дополнительные опоры, если таковые были поставлены и приступить к отделке потолка, если она необходима, и работ по облагораживанию пола.

последний документ, который необходимо получить, на этой стадии строительства — акт о выполненных работах по выполнению бетонного монолитного междуэтажного перекрытия по профлисту.

Радуйтесь успешному выполнению этапа и приступайте к следующему. Все, что зависело от вас, для вашего же спокойствия, вы сделали.

Блок: 6/6 | Кол-во символов: 1800
Источник: https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html

Советы по монтажу опалубки

Технология работ предусматривает армирование балок и опорных колонн. Используются металлические трубы различного сортамента, асбестовые опоры. Металлический швеллер, двутавр применяются, как балки.

В зависимости от размеров гофр на листе изменяется шаг балок. С увеличением высоты волны уменьшается интервал между балками. Например, расстояние между балками для профильного листа марки TП–75 с толщиной 0,9 мм составляет 3 метра.

Контролируйте, не допускайте прогиба листов, устанавливая их на три опорных балки. Крепление осуществляйте саморезами, оснащенными усиленным буром. Помните о необходимости фиксации стыков, обеспечьте интервал между бронебойными саморезами  – 40 сантиметров.

После завершения устройства опалубки приступайте к армированию перекрытия по профнастилу.

Блок: 6/10 | Кол-во символов: 809
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Советы по заливке бетона

Согласно строительным нормам и правилам, толщина бетонной плиты должна перекрывать волны профлистов и возвышаться над ними как минимум на 50 мм. При выполнении дополнительной бетонной стяжки данный параметр уменьшается до 30 мм. В большинстве случаев создание цементной стяжки является необходимостью, так как сделать максимально ровную поверхность при самой удачной заливке основного бетонного слоя достаточно сложно. В любом случае будут присутствовать неровности, которые не получится скрыть никаким отделочным материалом. Как заливается бетонный раствор можно посмотреть на видео:

Блок: 6/6 | Кол-во символов: 631
Источник: https://viascio.ru/stroitelstvo-domov/sozdanie-monolitnogo-perekrytiya-po-profnastilu

Специфика армирования

Благодаря армированию происходит повышение прочностных характеристик одного материала с помощью другого, обладающего увеличенной жесткостью. Если говорить о профнастиле, то армирование выполняется стальной проволокой. Силовой контур, находящийся внутри конструкции, позволяет бетону воспринимать повышенные нагрузки. Продольные прутки диаметром 12 мм образуют каркас. Укладка осуществляется по каналам листов. Детали каркаса сваркой либо проволокой крепятся между собой.

Когда профнастильная опалубка будет сооружена, можно приступать к выполнению бетонирования

Блок: 7/10 | Кол-во символов: 584
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Вывод

Перекрытия из железобетона по профилированному листу — популярный способ изготовления монолитных плит в строительстве. При правильных расчетах и исполнении подобные конструкции обеспечивают высокие показатели надежности, прочности и долговечности на фоне снижения затрат и сокращения сроков работ.

Блок: 8/8 | Кол-во символов: 302
Источник: https://kladembeton.ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html

Рекомендации по бетонированию

Если опалубка из профнастила и металлических профилей установлена и выполнено армирование, приступайте к заливке бетона. Применяйте бетонную смесь марки М350. Последовательность мероприятий:

  • До заливки бетона профнастил для перекрытий усильте дополнительными балками – опорами, установленными по осям пролетов. Они поддержат основу в процессе заливки раствора. После затвердевания смеси их демонтируйте.
  • Бетонирование осуществляйте поэтапно. В течение рабочего времени старайтесь забетонировать конкретный пролет, так как проблематично сразу заполнить бетоном весь объем.
  • Дайте выстояться бетону до достижения рабочий прочности. Цикл созревания летом составляет 10 суток, а при отрицательной температуре – один месяц.
  • Увлажняйте поверхность бетона водой в жаркий период года. Это позволит предотвратить растрескивание, обеспечит созревание состава.

Если правильно произведены расчёты, выбраны профильные листы, установлен арматурный каркас и выполнено бетонирование, то прочность конструкции будет на должном уровне.

Блок: 8/10 | Кол-во символов: 1050
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Возможные риски

Являясь универсальными, перекрытия по профлисту обладают недостатками. В процессе выполнения работ могут возникнуть непредвиденные моменты:

  • увеличенный расход бетонного раствора;
  • недостаточная жесткость конструкции перекрытия;
  • срыв сроков строительных мероприятий;
  • непредвиденное увеличение сметной стоимости строительства объекта.

Производя монтаж и заливку, нецелесообразно экономить на услугах проектировщиков и квалифицированных специалистов. Сложная и ответственная конструкция требует высокого уровня инженерных расчетов, разработки детального проекта работ.

Блок: 9/10 | Кол-во символов: 583
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Нюансы

Помните, что силовые несущие листы профнастила, воспринимающие увеличенную массу бетона, не терпят ошибок. Уделите внимание расчётам. При необходимости, обратитесь за помощью к строителям.

Только при наличии удобного инструмента, использовании качественных материалов, комплектующих и профессионального подхода к выполнению работы, можно произвести бетонное перекрытие по профнастилу.

Блок: 10/10 | Кол-во символов: 449
Источник: https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/

Кол-во блоков: 25 | Общее кол-во символов: 32356
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://DomZastroika.ru/slabs/perekrytie-po-profnastilu-monolitnoe.html: использовано 2 блоков из 7, кол-во символов 1226 (4%)
  2. http://stylekrov.ru/monolitnoe-perekrytie-po-profnastilu.html: использовано 2 блоков из 5, кол-во символов 3693 (11%)
  3. https://kladembeton.ru/tehnologija/zalivka/betonirovanie-po-profnastilu.html: использовано 2 блоков из 8, кол-во символов 1837 (6%)
  4. https://1popotolku.ru/perekrytie/po-profnastilu-monolitnoe.html: использовано 5 блоков из 6, кол-во символов 9011 (28%)
  5. https://viascio.ru/stroitelstvo-domov/sozdanie-monolitnogo-perekrytiya-po-profnastilu: использовано 1 блоков из 6, кол-во символов 631 (2%)
  6. https://www.forumhouse.ru/articles/house/7603: использовано 4 блоков из 5, кол-во символов 5494 (17%)
  7. http://cemgid. ru/stroitelstvo-monolitnyx-perekrytij-po-proflistu.html: использовано 1 блоков из 2, кол-во символов 6268 (19%)
  8. https://pobetony.ru/bloki-i-perekrytiya/perekrytie-po-proflistu/: использовано 6 блоков из 10, кол-во символов 4196 (13%)

Плита перекрытия по профлисту – типовая конструкция

Распространенная конструкция монолитного железобетонного перекрытия по стальному профилированному настилу заслуживает внимания, как очень эффективная и рациональная. Это комбинированная  конструкция, стальной настил не только играет роль неснимаемой опалубки, но и работает, как конструктивный элемент.

Монолитное перекрытие по профнастилу

Типовая плита перекрытия по профлисту выполняется после сооружения опорных участков. Специфика такой плиты заключается в том, что она требует равномерного опирания. Такую плиту нельзя установить с опиранием на колонны, она должна покоиться на прогонах или стенах. Естественно, перекрытие объекта осуществляется в направлении меньшего пролета.

После того, как профнастил установлен в проектное положение, в нижнюю часть нижних волн укладываются арматурные прутья – по одному на волну. Частота и диаметр прутьев уточняются расчетом, обычно это стержни диаметром 10 мм. В верхней зоне выполняемой плиты размещается сварная сетка с ячейкой 100 х 100 мм, после чего укладывается и вибрируется бетон. Необходимый класс прочности бетона –не менее В25.

Такая монолитная плита перекрытия по профлисту делается при высоте волн листа не менее 75 мм. Главные преимущества этого технологического приема такие:

  • несущая способность выше, чем у обычного профнастила
  • идеальные условия твердения бетона и рациональная работа всех элементов конструкции
  • аккуратная и ровная нижняя поверхность – оцинкованный стальной профнастил
  • малый для полученных параметров собственный вес и простота производства работ.

Как и обычные перекрытия из монолитного железобетона, плита перекрытия по профлисту имеет естественные ограничения пролета, превышающие величину в 3 метра. Оптимальные результаты получаются именно при устройстве таких перекрытий на пролетах до 3 метров. Соответствующее архитектурно-дизайнерское решение позволяет оставить видимой волнистую нижнюю поверхность такого перекрытия.

Монолитное перекрытие по профнастилу: расчет, устройство

Сегодня, в процессе современного индивидуального жилищного строительства, как правило, при устройстве перекрытий все более популярными становятся железобетонные, особенно монолитное перекрытие по профнастилу.

Монолитное перекрытие по профнастилу имеет несколько преимуществ: использование любого вида профлиста, настил выступает в роли несъемной опалубки, снижает нагрузку на фундамент.

Во время бетонирования профнастил применяется в качестве несъемной опалубки, а при эксплуатации осуществляет внешнее армирование.

Что же это такое, чем отличается и какие имеет преимущества в сравнении со стандартными перекрытиями, каким образом происходит его монтаж?

Перекрытия из профнастила используют в самых различных областях строительных работ: возведение гаража, террасы и прочих построек.

Перекрытия: профиль или железобетон?

Схема железобетонного перекрытия.

Монолитное перекрытие по профнастилу, в отличие от железобетонного, подразумевающего заливку с применением специально предназначенной опалубки, способствует получению по завершении работ готового потолка, не требующего проведения дополнительных доработок и/или отделок. Профнастил, как уже отмечалось, будет осуществлять армирование.

Возможность использования разнообразных видов профилированного листа при оснащении перекрытий следует отметить в качестве очень важного преимущества, так как сечение при желании или необходимости можно будет сделать ребристым. За счет указанного момента значительно повышается прочность и надежность перекрытия, к тому же можно уменьшить расход арматуры и бетона в процессе строительства.

Устройство перекрытия с использованием профлиста подразумевает, что рассматриваемый настил выполняет функцию неснимаемых опалубок, к которым при последующих этапах будет применено бетонирование, а металлический каркас, состоящий из металлических колонн и балок, будет восприниматься в качестве опоры. Подобная конструкция позволяет (можно даже сказать требует) в процессе установки стен использовать легкие строительные материалы невысокой прочности.

Возникающие нагрузки на каркас

Виды профилированного листа.

Данная технология получила право на существование за счет того, что нагрузка межэтажных перекрытий с использованием профилированного листа ложится не на стену, а на вполне прочный и надежный металлический каркас.

При применении перекрытия по профлисту в качестве строительного материала для стен можно рекомендовать пеноблок или газоблок, применяемые также и для теплоизоляции.

Есть у межэтажного перекрытия из профилированного листа и другое не менее существенное преимущество.

Строительство крупного здания подразумевает применение ленточного фундамента, на строительные материалы для которого необходимы значительные затраты.

Но отмеченный уже ранее перенос нагрузок на каркас, влекущий возможность облегчения стен, приводит к снижению нагрузок на фундамент. В результате вместо материалозатратного ленточного фундамента можно выбрать другой тип фундамента (к примеру, колонный), на который потратится существенно меньше денег и времени, и, возможно, даже трудозатраты будут меньше. Стоит обратить внимание, что в колонном фундаменте каждая отдельная колонна будет воспринимать нагрузку только со стороны одной колонны металлических каркасов.

В оголовке подобного фундамента необходимо выпилить небольшой ростверк, расчет сечения которого производят с применением данных толщины стен и предполагаемого шага между колоннами фундамента.

Таким образом, анализируя вышеизложенное, устройство перекрытий по профлисту влечет существенное снижение затрат на трудовые и финансовые ресурсы, а так же временные, ведь процесс возведения здания значительно ускоряется.

Устройство перекрытий с применением профлиста

Проектирование монолитных перекрытий по профнастилу необходимо осуществлять в соответствии с требованиями СНиП 2.03.01-84 «Железобетонные и бетонные конструкции», СНиП II-23-81 «Стальные конструкции».

Схема монолитного перекрытия по профнастилу.

Первоначально, независимо, выбран ли в качестве строительного материала профнастил или нет, планирование должно обязательно включать расчет будущего перекрытия, для чего необходимы такие данные, как:

  • точные размеры возводимого сооружения;
  • расчеты нагрузок, которые производятся непосредственно перекрытием.

С помощью указанных данных можно правильно определить габариты металлических колонн, баллок и т.д.

Колонны, как правило, изготавливаются из металлических труб как круглого, так и квадратного сечения. Для производства блоков зачастую применяется наличие металлических двутавровых балок и швеллеров.

Стоит обратить внимание: расстояние между балками в процессе укладки и определение их сечения находятся в прямой зависимости от типа используемого в устройстве перекрытия профилированного листа. Чем больше высота стенового профильного листа, тем меньше шаг между балками.

Чтобы самостоятельно выполнить максимально точно и правильно расчет шага укладки балок, за требуемой информацией лучше обратиться либо к реализатору, либо к производителю профнастила. Они могут представить информацию по необходимым параметрам строительного материала, об основных видах профилированного листа, его характеристиках, несущей способности и т.д.

Рассмотрим примерный расчет

Последовательность укладки слоев монолитного перекрытия по профнастилу.

За основу возьмем следующие данные: промежуток между балками – 3 м, выбран профлист марки ТП-75, толщина 0,9 мм.

  1. Самым качественным креплением профнастила к металлическим основаниям балок считают использование саморезов на 32 мм с усиленным буром (так называемые бронебойные), посредством которого появляется возможность просверливать швеллеры без предварительного использования дрели.
  2. Фиксация должна быть осуществлена на каждом стыке профилированного листа и перекрывающих балок. Следовательно, если профнастил укладывается на 3 балки, то и крепиться он должен в 3-х точках, если укладка выполняется на 2 балки – в 2-х точках.
  3. Кроме фиксирования профилированных листов к балкам, необходимо также закрепить их в местах стыка между собой. Для этого также можно применять указанные бронебойные саморезы, но покороче, например, 25-миллиметровые. Вкручивают их на расстоянии друг от друга примерно 400 мм.
  4. Когда устройство профнастильной опалубки будет окончено, следующим действием осуществляется бетонирование. Относительно перекрытий необходимо всегда учитывать его минимальную толщину, которая, как правило, составляет не больше 8 см без толщины самих профилированных листов. Бетонирование рекомендуется применять с бетоном марки М-25 (иное обозначение – М-350).
  5. Предварительно укладке бетона необходимо осуществить подготовку профлистов. Для этого внизу, в центре каждого пролета, между балками следует установить наличие временных опор (в их качестве можно использовать палки) от пола непосредственно до профилированного листа. Эти действия способствуют предупреждению возможности проседания профнастила под нагрузкой уложенного бетона. Как только бетонный раствор высохнет, опоры из палок можно убирать.

Не забывайте, что суть профлиста в процессе последующей эксплуатации – армирование. Поэтому толщина бетонной кладки рассчитывается, исходя из прочности и деформации профлиста. Минимальная – 30 мм, если отсутствует бетонная стяжка – расчет 50 мм. Профилированный лист укладывают широкими гофрами вниз. В случае размера отверстия поперек настила до 500 мм необходимо усиление перекрытия в виде продольных стержней. В противоположном случае по контуру отверстия необходимо предусмотреть дополнительные элементы балочной клетки, чтобы переносить нагрузку с ослабленных участков на прогоны.

Первоочередно следует определить необходимую протяженность листа профнастила, для чего лучше всего брать в расчет опирание не по стандартному варианту на 2 балки, а на 3 – это позволит предусмотреть прогиб профилированного листа в процессе эксплуатации.

Бетонирование рекомендуется осуществлять в один заход: всю покрываемую территорию за один рабочий день, при ином раскладе необходимо выполнять процесс хотя бы по пролетам.

Следует обратить внимание: если укладка бетона выполняется в несколько заходов, необходимо учитывать, сколько дней высыхал тот или иной участок. Тогда дополнительные опоры из-под пролетов с высохшим бетоном будут убраны своевременно. При этом учитывайте, что 80-процентной прочности бетон достигнет не ранее чем через 10 суток со дня укладки при условии теплой погоды. В холодную пору года бетонная кладка может высыхать до одного месяца.

При жарких погодных условиях в период выполнения перекрытий по профнастилу следует регулярно смачивать бетон, что позволит предупредить преждевременное ускоренное испарение влаги в итоге сильного нагрева профилированных листов из-за высокой температуры воздуха окружающей среды.

Как и многие другие строительные работы, технология осуществления монолитного перекрытия с использованием профнастила не составляет особой сложности и не требует специально приобретенных навыков.

Структура профилированного листа.

Самая главная стадия – разработка теоретической части, которая включает:

  • определение материала каркаса металлической конструкции;
  • правильное определение видов и размеров профилированных листов;
  • грамотный расчет сечений арматуры, необходимой в процессе изготовления каркаса и т.д.

Немаловажным фактором является и наличие необходимых инструментов:

  • шуруповерт и саморезы, желательно на 32 с буром;
  • дрель и наличие сверл;
  • правило;
  • вязальный крючок и проволока.

Это и различные уровни, отвес, шнурок, угольник и рулетка. Если заливка бетона осуществляется вручную, то потребуется бетономешалка и емкость для раствора.

Если весь непосредственный строительный процесс можно выполнить самостоятельно, то расчет по каждому параметру все же рекомендуется поручить высококвалифицированному профессионалу.

Устройство перекрытий из профнастила следует осуществлять строго по разработанным и утвержденным планам и чертежам, согласно приведенным выше требованиям.

Тем не менее, чтобы предотвратить всевозможные ошибки и неточности при выполнении строительных работ, можно пригласить бригаду квалифицированных специалистов, но предварительно рекомендуется поинтересоваться их репутацией и отзывами о них.

Перекрытие профлистом: расчет перекрытия из бетона и профлиста, армирование. Чертежи монолитного бетонного перекрытия

Создание полов на основе профнастила сегодня чрезвычайно популярно и достаточно востребовано. Причина в том, что материал имеет большое количество сильных сторон и преимуществ, если сравнивать с аналогичными решениями. Например, с профлистами легко работать. Их масса будет меньше, чем у других конструкций. Отличаются долговечностью и могут применяться для разных частей здания — для оформления кровли, установки забора, в качестве перекрытия второго этажа дома .


Особенности

Бетонный пол на профнастиле не обходится без заливки и использования опалубки. Зато позволяет в короткие сроки сформировать монолитную конструкцию из бетона для потолка без дополнительных отделочных работ и доработок .


Несущими элементами такой монолитной плиты, забетонированной на профнастил, могут быть различные материалы, в том числе бетон, кирпичные стены, каркас из стали или железобетонное покрытие.Добавим, что монолитные системы такого типа часто имеют различную структуру. Обычно это:


ребристое


Первая категория состоит из массивной плиты, поддерживаемой колоннами. А вот вторую категорию обычно делят на две группы .


Но обычно речь идет о показателе в пределах 6-16 сантиметров.

  • С балками второстепенного типа в дополнение к плитам .Здесь толщина плиты будет не более 12 сантиметров. Стоимость монолита естественно будет выше. Да и времени и трудозатрат на обустройство здесь будет больше.
Террасная доска сама по себе имеет много преимуществ
  • Низкая стоимость . Он считается одним из самых доступных строительных материалов.

  • Коррозионная стойкость . При создании листы покрываются специальным составом против коррозии.Это увеличивает их долговечность до 30 лет.

  • Легкий вес . Вес профлиста составит не более 8 кг, что серьезно снижает нагрузку на несущие конструкции.

  • Материал хорошо обрабатывается и чрезвычайно прост в установке.

  • Обладает отличной огнестойкостью не выделяет неприятных запахов и вредных веществ.

  • Отличный внешний вид .Вы можете выбрать профнастил любого размера и цвета, что дает возможность сделать его гармоничным элементом экстерьера.

  • Механическая и поперечная прочность . Такой материал, как профнастил, способен выдержать довольно серьезную нагрузку, что крайне важно при создании кровли.

  • Материал достаточно устойчив к природным и атмосферным факторам , перепадам температур, а также воздействию кислот и щелочей.

  • Профессиональные листы универсальны и применяются в различных сферах промышленности и быта.

  • Удобная транспортировка и хранение . Профнастил легко и удобно транспортировать, а хранить его можно довольно долго.


Выбор материалов

Если говорить о подборе материалов с использованием профлистов, то обычно к ним выдвигают два основных требования.Во-первых, это высокая надежность профлистов. Во-вторых, их максимальная сила. При этом следует понимать, что профиль должен быть таким, чтобы после заливки жидкого бетонного раствора он выдерживал свою массу. Когда он высохнет и наберется сил, он уже будет удерживать собственную массу .


Отметим, что профилированные листы не очень хорошо демонстрируют сцепление с бетоном и поэтому практически не принимают участие в монолитном перекрытии. Для улучшения сцепления по профилю нанесены рифы.Так называют спецнасечки, которые позволяют профлисту и бетону стать единым целым, а металл будет выступать в роли внешней арматуры.


Для перекрытий следует использовать профилированные листы, где присутствуют дополнительные ребра жесткости . Этот параметр можно определить по высоте профиля. Для рассматриваемых целей можно использовать листы, где высота волны не менее 6 см, а толщина от 0,7 мм.


При выборе материалов данного типа для монолитных перекрытий необходимо учитывать, как будет использоваться изделие .Если это потолок для мансарды, то он испытывает меньшие нагрузки, чем межэтажный. Поэтому для мансарды можно использовать профили, обладающие более низкими прочностными и жесткостными характеристиками.


Расчет перекрытия

Что касается расчета, то в проекте обязательно должны быть составлены чертежи, которые выполняются профессиональными технологами. Необходимо учитывать габариты здания, шаг установки балок поперечного характера, их размеры, колонны, нагрузочные характеристики, показатели несущего типа профлиста .Важно учитывать, что каждое изделие по своей длине должно иметь 3 опорные балки. При понимании нагрузки рассчитывают высоту плиты и сечение арматуры.


Толщина плиты должна определяться исходя из соотношения 1:30, которое будет зависеть от расстояния между балками поперечного типа . Монолитная бетонная плита может отличаться по толщине от 7 до 25 сантиметров. Исходя из массы монолитного перекрытия, типа и количества металлических колонн, рассчитывают характеристики основания фундамента, тип балок и показатель нагрузки на 1 колонну.Высота волны профильного листа определяет частоту установки балок за счет увеличения веса бетонной композиции в углублениях профиля.


Уменьшение пролета позволяет избежать возможного изгиба листа . Также следует учитывать массу дополнительной полезной нагрузки, которую может принять междуэтажная плита.

По этому показателю осуществляется расчет длины и сечения балки. В основном сегодня все эти расчеты проводятся с помощью специального программного обеспечения на компьютере.


Технология обязательно предусматривает, что расчет нахлеста должен быть максимально точным, вплоть до миллиметров. А также необходимо учитывать нагрузки, которые образуются нахлестом вдоль профлиста.


Крепление

В процессе монтажа в колоннах здесь могут появиться металлические трубы квадратного или круглого сечения. А для балок берутся металлические швеллеры и двутавры. К выбору профнастила для полов нужно отнестись крайне внимательно .Исходя из категории, выбирают приемлемое сечение балки и шаг укладки. То есть для металлических профилей с большей высотой требуется меньший шаг. А для высокоточного расчета межбалочного шага можно обратиться к сотруднику компании, производящей профнастил.


Можно даже показать пример правильного расчета . Например, шаг межпрогонной укладки составляет 300 сантиметров. Профнастил типа ТП-75 с толщиной листа 0.Купил 9 мм. Чтобы найти необходимую длину материала, следует учитывать его опору на 3 балки. Это позволит избежать перегиба листа.


Крепить листы с балками лучше саморезами 32 мм, которые еще называют бронебойными. Такой крепеж отличается наличием усиленного сверла, что позволит делать швеллеры без сверла . Крепления производятся в местах стыка бруса с профлистом.Если изделие укладывается на 3 балки, то крепить к ним следует в 3-х точках, а если в 2-х — то соответственно в 2-х точках. Можно использовать вышеупомянутые бронебойные винты, но 25 мм. Шаг между их размещением должен быть 400 мм. Это будет последний шаг в процессе опалубки.


Следующим шагом является усиление плиты . Этот процесс позволит усилить один материал за счет другого, обладающего большей прочностью. Армирование профнастила осуществляется проволокой.Такой каркас, который будет располагаться внутри конструкции, позволит бетону выдерживать большие нагрузки. Структура объемного типа образована стержнями продольного типа толщиной 12 миллиметров. Их укладывают по швеллерам из профлиста.

А вот элементы каркасного типа обычно соединяют стальной проволокой. Иногда это даже делается с помощью сварки, но такой способ встречается относительно редко.


После проведения армирования можно смело приступать к укладке бетона .Не делайте толщину заливки более 80 миллиметров. Лучше всего будет использовать состав марки М-25 или М-350. Но перед заливкой требуется подготовить профнастил. А точнее под него требуется монтировать доски, чтобы предотвратить проседание под тяжестью бетонного состава. Такие опоры следует удалять, как только бетонная масса высохнет.


Следует добавить, что бетонирование лучше производить с одной попытки . Но если площадь работ очень большая, и нет уверенности, что с этим можно справиться за день, то лучше проводить заливку по пролету.

Время высыхания бетонной массы будет зависеть от погоды и температуры . Если погодные условия хорошие и достаточно теплые, то процесс займет не более 10 дней. Кстати, если жарко, то требуется постоянное увлажнение бетона. Если работы проводятся в холодное и сырое время года или зимой, то процесс сушки увеличивается до 4 недель.

(PDF) Учет работы монолитного железобетонного перекрытия с фасонными стальными профилями в двух направлениях

Международная научно-техническая конференция «ДальВосток-2019»

IOP Conf.Серия: Материаловедение и инженерия 753 (2020) 042084

IOP Publishing

doi:10.1088/1757-899X/753/4/042084

6

В процессе испытаний моделей были определены: прогиб в центре плита;

горизонтальное перемещение граней; деформация бетона в сжатой зоне; деформация стального

профнастила; ширина раскрытия трещины.

Все протестированные модели были уничтожены.

Прогибы, полученные при испытаниях пяти моделей в центре пластины, отличались от каждой

другой от 5% до 25%. С увеличением нагрузки прогибы в центре плиты каждой модели

увеличивались пропорционально нагрузке. При нагрузке 0,82 от прорывного перемещения модели

стали расти более интенсивно, т.е. нарушилась пропорциональность (линейность). Таким образом, прогибы

моделей изменялись пропорционально изменению нагрузки, до определенного уровня нагружения, а затем проявлялось влияние пластических деформаций

.

Для подтверждения работы конструкции в двух направлениях на упругом этапе изгибающие моменты

Mx и Mu для каждого этапа нагружения рассчитывались по показаниям датчиков электрического веса, которые затем

сравнивались с данными теоретического расчета .

Когда арматура достигла предела текучести, скорость роста деформации значительно увеличилась.

Деформации арматуры в момент разрушения в среднем составили 177х10-5…195х10-5.

Измерение деформаций бетона, выполненное в каждой плите, позволило получить качественную картину напряженно-деформированного состояния моделей. Значения деформаций сжатого бетона

в различных моделях имели небольшое различие, их изменение в опытных моделях

происходило за счет уменьшения площади сжатой зоны. Высота сжатой зоны бетона

во всех испытуемых моделях менялась практически одинаково.

4. Результат

Определение напряженно-деформированного состояния пластины в упругой стадии при действии равномерно распределенной

нагрузки. На основании расчетов установлено, что в квадрате конструктивно

ортотропной плиты происходит перераспределение сил, о чем свидетельствуют значения изгибающих моментов Мх

и Му. Также следует отметить, что несущая способность и жесткость перекрытий у

значительно возросли по сравнению с прочностью той же плиты, но работающей по балочной схеме

.В результате этого максимальный изгибающий момент уменьшился на 46 %, а прогиб

перекрытия уменьшился на 44 %. Это указывает на то, что перекрывающаяся работа в двух направлениях должна быть учтена в расчетах для рассматриваемого случая.

Оценка несущей способности плиты. На основании анализа результатов

можно сделать следующие выводы: — при уменьшении толщины полки плиты, а именно при соотношении hf

/hр=0,5 и i=1 плита работает практически по балочной схеме, то есть

перераспределения усилий почти нет;

— при соотношении hf/hр= 1 и i = 1 в пластине произошло перераспределение усилий, то есть момент Мх

уменьшился на 72,1%, по сравнению с балочным моментом момент Мо уменьшился по Му –

31,4%, а прогиб конструкции уменьшился на 26,54%;

— при соотношении hf /hр= 1 и i = 0,75 момент Мх уменьшился по сравнению с балочным

на 68,2%, момент Му – 20,8%, а прогиб структура уменьшилась на 66,67%;

— при соотношении hf /hр= 1 и i = 0,5 момент Мх уменьшился по сравнению с балочным на

79,8%, момент Му – 48,7%, а прогиб структура уменьшилась на 94,2%;

При соотношении hf /hр=0,5 несущая способность плиты уменьшилась на 48,7% по сравнению с

при соотношении hf /hр=1.

Экспериментально полученные значения изгибающих моментов и моделей прогибов по сравнению с

расчетом, выполненным с расчетом работы конструкции в двух направлениях.

Сопоставление теоретического расчета, аналитического расчета (программный комплекс STARK ES) и

экспериментальных данных дает основание заключить следующее:

— разница по моментам пролетов в испытанных моделях незначительно уменьшалась с увеличением нагрузки;

-соотношение точек вдоль и поперек гофра без существенного изменения нагрузки;

-расчет моделей перекрытий как конструкций, работающих в двух направлениях, для отражения их фактической работы,

хотя расхождение по сравнению с опытом.

Дополнительные требования к структуре

Вспомогательные сооружения – это отдельно стоящие здания или сооружения, такие как частные гаражи, навесы, навесы для автомобилей, настилы, покрытия для патио, бассейны и аналогичные сооружения. Такие строения строятся для обслуживания существующего жилого дома и подпадают под действие Постановления о зонировании города Ривертон, включая Строительные нормы и правила.

Гараж и навесы Помогает Диаграмма

Разрешения
Разрешение на строительство требуется для вспомогательных строений, за исключением одноэтажных отдельно стоящих вспомогательных строений, используемых в качестве навесов, игровых домиков и подобных небольших зданий, площадь пола которых не превышает 200 квадратных футов, а высота не превышает 16 футов.Разрешение на строительство требуется для установки сантехнических, электрических или газовых линий.

Проверки
Если для дополнительной конструкции требуется разрешение на строительство, см. информацию о необходимых проверках.

Чтобы записаться на осмотр, позвоните по телефону 801-208-3138. Пожалуйста, звоните до 13:00. за день до того, как вам понадобится осмотр, и приготовьте номер вашего разрешения.

Местоположение
Вспомогательные строения разрешены для использования в районах зонирования жилых домов на одну семью.В районах с другим зонированием может потребоваться рассмотрение плана участка и его утверждение Комиссией по планированию. Вспомогательные строения не должны возводиться над сервитутами собственности. Уточните в Департаменте планирования, есть ли на вашем участке сервитуты. Как правило, вспомогательные конструкции на жилых объектах должны отступать от границ участка не менее чем на 5 футов, но существуют исключения и дополнительные правила, зависящие от высоты и площади основания. Пожалуйста, ознакомьтесь с Постановлением о вспомогательных конструкциях или со схемой помощи в гараже и навесе или свяжитесь с отделом планирования для получения дополнительной информации.

Постановление города Ривертон 18.225 Дополнительные конструкции

Площадь
На любом участке общая площадь отдельно стоящих вспомогательных зданий и основной конструкции не должна превышать 30% всей площади участка. При этом общая площадь отдельно стоящих вспомогательных строений не может превышать 10% от общей площади участка.

Высота
Отдельные вспомогательные постройки не должны превышать 20 футов в высоту, за исключением участков площадью не менее 10 000 квадратных футов, где постройки могут быть до 25 футов, но не должны превышать высоту основного жилища. закончить класс до пика.

Материалы
Наружные материалы должны соответствовать Кодексу землепользования города Ривертон 18.225.040.3. См. таблицу ниже для руководства.

Архитектура

См. 18.225.040 Архитектурные стандарты.   В случае несоответствия между этой таблицей и Постановлением города, Постановление города имеет преимущественную силу.

от 0 до 200 футов

Общий вид, строительные материалы и цвет должны соответствовать по цвету и дизайну основному жилищу . Открытая фанера или ДСП, гофрированный металл или подобные материалы запрещены в качестве материалов для наружных работ.

от 201 до 1200 квадратных футов

(см. примечание 1)

Общий вид, строительные материалы и цвет должны использовать только наружные строительные материалы, которые присутствуют в основном жилище , за исключением отделки и неархитектурных элементов, конструкционных материалов и запрещенных материалов. Цвета должны быть похожи по тону и дополнять те, которые используются в основном жилище.Древесина или сайдинг из древесных материалов, открытая фанера или ДСП, гофрированный металл или подобные материалы запрещены в качестве материалов для наружных работ. Виниловый сайдинг можно заменить фиброцементным сайдингом и алюминиевым или другим металлическим сайдингом, если такой сайдинг похож по цвету и внешнему виду на виниловый сайдинг, используемый в основном жилом доме, как это одобрено менеджером по планированию.

Более 1200 квадратных футов

(см. примечания 1 и 2)

Должны включать не менее 20 процентов передних наружных стен и уличной(ых) стороны(ей) углового участка, в кирпичной или каменной кладке того же типа, цвета и/или стиля, что и на первом этаже. основное жилище.

Примечание 1

Дома цельнокирпичные

Если наружные материалы основного жилища состоят исключительно из каменной кладки, такой как кирпич или камень , внешняя сторона вспомогательной конструкции, обращенная к передней части участка, должна быть полностью каменной кладкой того же типа и стиля, что и основное жилище. Что касается остальных сторон, то нижняя треть каждой стороны должна быть кирпичной, как на фасаде, а остальная часть фасада может состоять из штукатурки и/или винилового или фиброцементного сайдинга, дополняющего основное жилище по цвету и дизайн.

Примечание 2

Забойный блок

На участке площадью не менее одного акра и в зонах RR-22, R-1 или A-5, расщепленный или шлифованный блок можно использовать вместо штукатурки или других материалов, но можно использовать НЕ заменить любой требуемый кирпич, камень или другую кладку, соответствующую той, которая используется в доме.


Документы, необходимые для получения разрешения

  1. План участка – с указанием размеров участка и расположения существующих и планируемых строений.
  2. План этажа – Внешние линии и размеры конструкций, расположение внутренних стен, размер и расстояние между фундаментами, плитами, балками, стропилами, перемычками и т. д.
  3. Поперечные сечения и/или фасады – вид сзади или сбоку, показывающий:
  • Глубина и тип основания и фундамента
  • Спецификации материалов для стен, крыши и полов
  • Способ построения

Примеры планов и примечания

Рекомендации по конструкции
Фундамент : Фундамент для отдельного гаража или сарая до 600 кв. футов, с максимальной высотой стены 10 футов и максимальной шириной/длиной не более 30 футов, могут использовать утвержденный Ривертон-Сити монолитный чертеж. Все конструкции площадью более 600 кв. футов или с высотой стен более 10 футов должны использовать стандартное основание и фундамент для поддержки.
Каркас : Для строительства гаражей и навесов рекомендуются следующие традиционные методы каркаса.



  1. Нижняя пластина должна быть из обработанного или фундаментного красного дерева размером 2 дюйма x 4 дюйма, закрепленного утвержденными анкерными ремнями из болтов ½ дюйма x 10 дюймов, с пластинчатой ​​шайбой 3 дюйма x 3 дюйма и гайкой, расположенными на расстоянии не более одного фута от каждого угла или конец пластины и 32” в центре.
  2. Шпильки (2” x 4”) с шагом 16” по центру, с тремя шпильками на внешних углах.
  3. Две верхние пластины (2 дюйма x 4 дюйма) внахлестку по углам и внахлест не менее чем на 24 дюйма в местах стыков.
  4. Обшивка стен панельной обшивкой (рекомендуется фанера, ориентированно-стружечная плита (OSB). Конструкционные прижимы должны быть прикреплены к стойкам и пластинам в соответствии с планом.
  5. Вместо стропил необходимо использовать изготовленные фермы, если их длина превышает 20 футов.

ПРИМЕЧАНИЕ : Этот раздаточный материал должен служить в качестве руководства для планировки нового вспомогательного здания, но при представлении планов в Департамент строительства города Ривертона необходимо ссылаться на одобренный городом рабочий экземпляр планов.Этот раздаточный материал не имеет приоритета над комментариями, сделанными при пересмотре вашего плана.

Монолитный профиль CastGlass | Архитектурные

Цитата запросы

продавать нашу продукцию напрямую вам.Наша команда по продажам готова помочь вам с вопросами о наших продуктах, запросами цен и заказов. Территориальные менеджеры находятся по всему миру, чтобы помочь с предварительными спецификациями и процессом ценообразования, а наши штатные координаторы по продажам проекта сопровождают ваш проект с момента размещения заказа до отгрузки.

Руководство по проектированию монолитных профилей CastGlass
Руководства по проектированию

 — это файлы в формате .pdf, которые помогут вам пройти через процесс спецификации в простом формате с флажками.Эта версия может быть заполнена в электронном или распечатанном виде.

Инструкции по форме запроса котировок

При заполнении форм в электронном виде используйте только Adobe Acrobat.

Чтобы заполнить эту форму, откройте Adobe Reader или Adobe Acrobat, затем откройте загруженный файл .pdf из приложения. Это обеспечит правильное сохранение введенных вами данных, чтобы мы могли обработать ваш запрос котировок.Использование других приложений для заполнения этой формы может привести к несохранению данных.

Пожалуйста, отправьте заполненные формы по электронной почте на адрес [email protected]

× ×

CSI Specs

В Forms+Surfaces мы разрабатываем, производим и продаем нашу продукцию напрямую вам. Наша команда по продажам готова помочь вам с вопросами о наших продуктах, запросами цен и заказов. Территориальные менеджеры находятся по всему миру, чтобы помочь с предварительными спецификациями и процессом ценообразования, а наши штатные координаторы по продажам проекта сопровождают ваш проект с момента размещения заказа до отгрузки.

CastGlass Profile Monolith CSI Спецификация

Настраиваемые спецификации CSI из 3 частей, которые можно вставлять непосредственно в документы спецификации проекта. Настраиваемые спецификации CSI, состоящие из 3 частей, которые можно вставлять непосредственно в документы спецификации проекта.

×

Технические чертежи

В Forms+Surfaces мы разрабатываем, производим и продаем нашу продукцию напрямую вам.Наша команда по продажам готова помочь вам с вопросами о наших продуктах, запросами цен и заказов. Территориальные менеджеры находятся по всему миру, чтобы помочь с предварительными спецификациями и процессом ценообразования, а наши штатные координаторы по продажам проекта сопровождают ваш проект с момента размещения заказа до отгрузки.

Профиль монолитный, Чейз 12

Подробные технические чертежи, включая ориентацию шаблона и детали, размеры листа и допуски.

Профиль монолитный, Chase 25

Подробные технические чертежи, включая ориентацию шаблона и детали, размеры листа и допуски.

Профиль монолитный, Chase 50

Подробные технические чертежи, включая ориентацию шаблона и детали, размеры листа и допуски.

Профиль монолитный, вельвет

Подробные технические чертежи, включая ориентацию шаблона и детали, размеры листа и допуски.

Профиль монолитный, гофрированный

Подробные технические чертежи, включая ориентацию шаблона и детали, размеры листа и допуски.

Профиль монолитный, Lanto

Подробные технические чертежи, включая ориентацию шаблона и детали, размеры листа и допуски.

Профиль монолитный, Monato

Подробные технические чертежи, включая ориентацию шаблона и детали, размеры листа и допуски.

Профиль монолитный, стержни

Подробные технические чертежи, включая ориентацию шаблона и детали, размеры листа и допуски.

Профиль монолитный, Taglio

Подробные технические чертежи, включая ориентацию шаблона и детали, размеры листа и допуски.

×

Установка и обслуживание

В Forms+Surfaces мы разрабатываем, производим и продаем нашу продукцию напрямую вам. Наша команда по продажам готова помочь вам с вопросами о наших продуктах, запросами цен и заказов. Территориальные менеджеры находятся по всему миру, чтобы помочь с предварительными спецификациями и процессом ценообразования, а наши штатные координаторы по продажам проекта сопровождают ваш проект с момента размещения заказа до отгрузки.

Уход и обслуживание архитектурных поверхностей

Информация по уходу и уходу за архитектурными поверхностями.

×

Экологические данные

В Forms+Surfaces мы разрабатываем, производим и продаем нашу продукцию напрямую вам. Наша команда по продажам готова помочь вам с вопросами о наших продуктах, запросами цен и заказов.Территориальные менеджеры находятся по всему миру, чтобы помочь с предварительными спецификациями и процессом ценообразования, а наши штатные координаторы по продажам проекта сопровождают ваш проект с момента размещения заказа до отгрузки.

Данные по окружающей среде монолитного продукта CastGlass

Подробные экологические данные, собранные для каждого продукта, включая материалы, процессы, упаковку, транспортировку и многое другое.

×

Брошюры

В Forms+Surfaces мы разрабатываем, производим и продаем нашу продукцию напрямую вам.Наша команда по продажам готова помочь вам с вопросами о наших продуктах, запросами цен и заказов. Территориальные менеджеры находятся по всему миру, чтобы помочь с предварительными спецификациями и процессом ценообразования, а наши штатные координаторы по продажам проекта сопровождают ваш проект с момента размещения заказа до отгрузки.

Каталог поверхностей

Полный каталог, в котором представлены наши архитектурные поверхности, а также фотографии приложений и сопутствующих систем.

Каталог систем

Обзор наших систем в 160-страничном каталоге, включая сведения о продукте, фотографии приложений и соответствующие поверхности.

Брошюра с обзором форм и поверхностей

Обзор всех линеек продуктов Forms+Surfaces.

×

Гранитная 3д текстура.Серая гранитная каменная поверхность, изношенная морем. автор: cgaxis. Используйте наши текстуры для 3D-моделей, фонов веб-сайтов, графики видеоигр и многого другого! Вы можете использовать их бесплатно. 2. Краска. Вы можете использовать их для компьютерного графического дизайна, веб-дизайна, искусства Photoshop, 3D-рендеринга или… Этот раздел содержит подборку 3D-текстур для Bryce и Vue, а также растровые текстуры. 4К Гранит 05 маленький. Загрузите плагины Poliigon для предпочитаемого вами программного обеспечения уже сегодня. Изверженные магматические породы имеют тенденцию остывать намного быстрее, а минералы растут быстрее и не могут достигать таких размеров.Описание товара Красный гранит. Немногие поставщики плитки и камня имеют тип выбора, который предлагает Daltile. Для получения информации об альтернативных текстурах, размерах и доплатах, пожалуйста, просмотрите шаблон. Откройте для себя множество каталогов текстурных красок для интерьера и текстур для дома. (3164) 23900 долларов. Виниловые обои Loft White Brick с текстурой Peel & Stick (обложек 30. 3d текстура каменной плитки бесшовная 16019. 3D модели Rough Grey Granite PBR Texture ✓pbr texture ✓4k texture ✓4096 x 4096.Гранит (3) грунт (79) Ручная роспись (4) Лед (3) Лава (6) Кожа (23) Мрамор (22) Металл (291) Разное (43) Органический (78) Бумага и картон (8) Эксклюзивно для Патреона ( 2) Штукатурка (4) Пластик (8) Кварц (3) Камни (141) Крыша (22) Резина (4) Песок (7) Научная фантастика (108) Снег (4) Земля (3) Камень (26) Каменный пол (32) Stylized Textures (47) Substance Designer (740 бесшовных гранитных текстур. 4 бесплатных текстуры. Canyon Wall 3d Game Texture. 2 года назад. Это изображение является бесшовным, то есть его можно повторно замостить для использования в архитектурных чертежах и 3D-моделях.Смешайте с другими процедурными материалами и текстурами, используя выходные данные маски. 4К Гранит 07 большой. РЕЗЮМЕ: В этой статье мы изучаем возможность разработки поисковой системы, способной извлекать изображения из базы данных изображений гранита на основе изображения запроса, похожего на намеченные цели. Следующим в списке программ для рисования 3D-текстур является Granite SDK, который используется для виртуального текстурирования и потоковой передачи текстур. Цены и планы загрузки. Красные кирпичи 04. + 12 долларов. тирачард. Название Текстура гранита Артикул ID 14129 Спецификация Эталонное фото Формат (.Предоставление своим пользователям доступа к большому количеству новых строительных блоков, а также к новым вариациям блоков в биомах для исследования, новым мобам, на которых можно посмотреть, и новым доспехам и инструментам, которыми можно владеть! Основная цель BetterVanillaBuilding — улучшить ванильный продукт BEHR PREMIUM 5 Gal. 3818 загрузок. ), созданные полностью с нуля или предоставленные сообществом. Однородная плитка, текстура гранитного пола, гранит. Текстура PBR грубого серого камня ✓текстура pbr✓4k — A23D Самая большая библиотека 3D-активов. Гранитный стол 3D-модели без лицензионных отчислений от SimpleBoy2089.Real Marble Set 5 — 50 мраморных текстур. Дополнительная информация Текстура камня обманчиво проста, но становится довольно сложной, когда вы пытаетесь сделать ее правильно. com Возможна БЕСПЛАТНАЯ ДОСТАВКА при соответствующих покупках Загрузите и используйте более 30 000 стоковых фотографий с текстурой мрамора бесплатно. 3 ДХО. Скачайте Гранит. Давайте начнем текстурирование с помощью встроенных инструментов Maya, без дополнительного программного обеспечения. Этот материал поставляется с текстурными картами для двух разных рабочих процессов: Metalness/Roughness и с набивкой каналов. Примечания Имя файла изображения в полученном виде: gen_granit.Посмотреть текстуру гранитной столешницы в видеороликах (34) ОК. Добро пожаловать на сайт 3D-ресурсов. Деталь. Кроме того, все изделия из искусственного камня производятся прямо здесь, в США! 3D текстуры. Зарегистрируйтесь, чтобы продолжить. Текстурные панели поставляют превосходный ассортимент 3D-панелей с текстурой стен для любых интерьеров и экстерьеров. Файл Sh4T представляет собой библиотеку текстур с их описанием, и его можно легко установить, дважды щелкнув по нему или выбрав пункт меню «Мебель» > «Импортировать библиотеку текстур» в Sweet Home 3D.20 075 ресурсов 7 коллекций. Его получают путем полимеризации молочной кислоты из кукурузного крахмала. Текстуры на основе фотографий, среднего разрешения. Текстура мраморного пола из бежевого гранита бесшовная 14342. Каждая из текстур и узоров выполнена с учетом внешнего вида настоящих кварцитовых мраморов. Rough Grey Stone PBR Texture ✓pbr texture ✓4k Наложение текстур уже давно используется в компьютерной графике как способ улучшить визуальное богатство трехмерной поверхности, будь то чрезмерно упрощенные модели персонажей в игровых движках или сложные цифровые изображения. моделей в компьютерных художественных фильмах.Перезагрузить. 50 доставка + 12$. Рико Сильерс. гранитный камень в макросе — бесшовный узор в оттенках светло-серого — красивый творческий естественный фон в векторе с видимой текстурой маленькой гальки и грубой однородной структурой — оригинальная иллюстрация на складе — плитка из белого камня иллюстрации 3d иллюстрация плитка фон стены — плитка из белого камня стоковые картинки , бесплатно . 3D бежево-серый гранитный шиферный камень Обои с текстурированным эффектом кирпича песчаника. е. #2d #3d #Беседка #архитектурные_компоненты #Задний двор #Бар #Барбекю … Versailles gezoet каменная плитка текстура бесшовная 20549.Sweet Home 3D позволяет импортировать изображения текстур по одному или группой текстур, хранящихся в файлах Sh4T. Модель № 65005. 3D Valley. Глобальный уровень использования песка — который имеет бесшовную текстуру каменной плитки Versailles gezoet 20549. 13) Дверь в джунглях не соответствует текстуре (1. Обратитесь к разделу обучения, чтобы узнать, как использовать текстуры в вашем 3D-программном обеспечении. Бесплатные гранитные бесшовные текстуры для 3d дизайна и визуализации Похожие изображения: поверхность узора фоновой текстуры Counter Craft LLC, предоставляет высококачественный гранит, кварц, мрамор Бесплатные оценки для ванных комнат и кухонных столешниц в Лоуренсе.Он предлагает легкую гибкость, в отличие от настоящего гранита, и может использоваться в укромных уголках, углах и контурах. Минерал гранит необработанный крупный камень. Наши бесплатные PBR, или физические материалы для рендеринга, предлагают рабочие процессы металличности / шероховатости, а также металличности / гладкости. Однако поверхность гранита может повлиять на общую стоимость. Регистр. У нас есть огромный ассортимент средневековых старых дверей, кирпичных стен, ржавого металла, деревянных досок, бетона, средневекового кирпича, каменных плит и многого другого. Daltile – лидер в производстве плитки в Америке.Кожаный гранит — это гранит с матовой отделкой, имеющий текстуру (количество текстуры обычно зависит от минералов в отдельных гранитах). Эта потрясающая коллекция гранитных текстур Photoshop обязательно обогатит ваш набор инструментов для графического дизайна. F121 ST87 Металлический камень антрацит. CCPA Не продавать мою личную информацию Следующие пресеты поставляются с VRay и Corona Render для 3ds max в категории Marble Granite. Серый шик. Пожалуйста, смотрите Список функций для всех включенных в набор. Google.Выберите свой регион. mt Это все 3D-текстуры карт нормалей, которые есть у нас на RenderHub. Используя процедурные текстуры, вы можете настроить материалы по своему усмотрению, используя данные объекта и ввод W. 3 дюйма) всего. Камень для гроба от Iconian Fonts. Купи 1, получи 1 скидку 10% Купи 1, получи 1 скидку 10%. Сочетайте эти текстуры с IdealEdge® от Formica Corporation для непревзойденного реализма. Мы приглашаем вас ознакомиться с нашей обширной коллекцией превосходных продуктов, наиболее известных благодаря отмеченному наградами дизайну и непревзойденному качеству.13) Модель подвесного фонаря не загружалась; Повторитель и компаратор используют неправильную текстуру (1. Еще больше стилей. -Все горы отбрасывают тени — одна текстура размером 8192 x 4096 пикселей вместо двух текстур по 4096 пикселей — пользовательское UV-отображение с переработанным подгоночным лодом — полностью переработанные цвета вершин, предварительно запеченный эмбиент окклюзия — переработаны настройки «Улучшенный шейдер снега» — три совершенно разных варианта. SBSAR позволяет пользователям изменять 3 цвета плиток и управлять ими. использовать в своем следующем проекте.Скальные узоры и текстуры, пропитанные этими фонами с высоким разрешением, очень реалистичны. Текстуры для каменных узоров. 02 октября 2021 г. Загрузите бесплатно 2888+ mockup template 3d logo mockup psd скачать бесплатно yellowimages mockups mockups проверьте орфографию или введите новый запрос. 00. Популярный. 75 кв.м. В ПОРЯДКЕ. 4k Diffuse, … 10 мая 2020 г. — Исследуйте доску Archi Design «гранитная текстура» на Pinterest. Баржа. Совместим со всеми основными программами и средствами визуализации, включая Blender, Cinema 4D, Maya, 3ds Max и другими. 20 бесшовных текстур каменной стены с разрешением 1024 x 1024 — включены слои 3D-материалов. Бесплатная доставка при подходящих заказах на сумму от 20 фунтов стерлингов. 14) В лестнице отсутствует текстура частиц (1. Это все 3D-текстуры карты нормалей, которые есть у нас на RenderHub. Файл текстуры 3D-модели: текстура 3D-модели, общий гранит. Новое Новое. Это удобно, но, к сожалению, нет способа определить как бумага выглядит и ощущается, пока она не окажется в ваших руках 4K Гранит 05 большой Результаты от 1 до 15 из 54 F629 ST16 Черное золото … Добро пожаловать в Free PBR, где вы можете загрузить 100% бесплатные материалы PBR и файлы текстур.2 года назад текстура номер 42012 мрамор гранит by bms ar скачать бесплатно. Синий мрамор и золотая абстрактная текстура фона. Кредиты Granite Image: Программное обеспечение Graphine. 3D модели. Библиотеки текстур. Существуют и другие технологии, которые можно использовать для аналогичных целей, такие как локальное хранилище HTML5 и локальные общие объекты, веб-маяки и встроенные скрипты. В этом видео я расскажу о том, как найти идентификаторы текстур в Roblox. Это натуральный камень, который не столько хвастается, сколько раскрывает себя.13) Предупреждения присутствуют в журнале (1. Для оценки работоспособности рассмотренных… Текстуры • Poly Haven. ly/3pIJciV 20 Granite Texture Overlays 5560478. Новые. Рамки из натурального дерева или черного или белого бамбука. 1 — 12 из 12 Бесплатно Загрузка текстур. Небольшой выбор текстур с низким разрешением. Все 3D-модели; Бесплатные 3D-модели; Платные 3D-модели мраморный гранит. Дублирование драматического внешнего вида натурального гранита. Tablet for Kids Reviews рассматривает широкий ассортимент планшетов для детей и других сопутствующих товаров , от детских планшетов, электроники, аксессуаров до всех остальных товаров.Улучшите свою работу, используя самые точные и детализированные 3D-сканированные материалы и объекты. 4096 x 4096. Современные изысканные узоры с высоким разрешением основаны на естественной палитре — достаточно универсальной, чтобы сочетаться с любой концепцией дизайна интерьера. Купить . Самый дешевый тип текстуры гранита называется отшлифованным гранитом. Бесплатные плагины для всех основных программ и средств визуализации, включая Cycles, Vray, Corona, Octane, Redshift и Arnold. Голубая стена ванной комнаты и напольная плитка 3d Game Texture! 9 долларов. 99 (долларов США) Экономия на торговой площадке; 3D-текстуры; Обновлено 17 мая 2019 г., 22:52:08 UTC.Чтобы просмотреть информацию о коммерческих контактах, CAD и 3D-объектах. Покупка бумаги в Интернете — это своего рода ловушка-22. 50 доставка. Найдите идеальные стоковые фотографии Marble Granite Texture и изображения редакционных новостей от Getty Images. Стены из натуральных камней округлой формы, типичные для гранитных стен угловатые камни, с правильными повторениями, с геометрическими и совершенно случайными формами. Несколько бесплатных образцов. PLA HR-850 под торговой маркой Ingeo 3D850 представляет собой биополимер с экологическими преимуществами, поскольку он производится из возобновляемых ресурсов. Здесь вы можете. опубликовано Travis Price в 8:38 0 … Большой выбор бесплатных фотографий и фонов, включая старую бумагу, дерево, камень, камень, металл, песок и другие текстуры Бесплатные текстуры, фотографии и фоновые изображения Бесплатные текстуры, фоны и узоры с высоким разрешением по категориям, цветам и тегам. Меню Закрыть. by … Файл диффузной текстуры, используемый несколькими материалами в 3D-модели, может группировать несколько областей содержимого, которые применяются к разным поверхностям модели. Если вам нравится бесплатный контент, вы также можете поддержать команду Texture Box на Patreon. Более крупные элементы, такие как трещины и слоистость, по сравнению с ними считаются каменными структурами.Беспрепятственное наложение синтезированных и/или реальных текстур на 3D-модели с минимальными визуальными эффектами. Независимо от того, установлен ли гранит в виде плиты или плитки, он элегантен и долговечен. Серый — основной цвет, но розовый также играет важную роль в определении цвета гранита. Различные цвета и множество стилей, с идеальной текстурой, современным экологически чистым покрытием для наружных стен. . Получите скидку 50%: создайте свой собственный набор текстур » читать дальше Хотите проверить качество? Текстуры опубликованы под номером CC0 1. Добавьте ПОРФИР к названию, ЕСЛИ порода имеет порфировую текстуру.) by NuWallpaper (11) $ 39 98. Наша цель — создать постоянно растущий ресурс с открытым контентом, финансируемый сообществом, для полной свободы и удобства использования как профессионалами, так и любителями. Мраморные камни. Черный и белый полированный гранит. Глазурованный керамогранит морозостойкий, размером 5х5 см, в 21 цветовом оттенке в сатинированной отделке, предназначен для обеспечения широкой. № 12. Используйте эти гранитные текстуры в своих дизайнерских проектах и ​​посмотрите, как эти текстуры влияют на несколько форм. Удивительные гранитные текстуры.Текстуры. 6″ Wide x118″ Лонг Демельмейстер начал с краткого обзора программного обеспечения своей компании: «Granite SDK — это промежуточное программное обеспечение, которое можно интегрировать в любой 3D-движок реального времени, полностью ориентированный на быстрый импорт текстур с помощью плагинов Poliigon. Мрамор 32. Дерево 05. Stock Vector и исследуйте похожие векторы в Adobe Stock. 3DExport — это торговая площадка, где вы можете покупать и продавать 3D-модели, модели для 3D-печати и текстуры для использования в проектах компьютерной графики. 3D форматы. Также можно просмотреть новые и текстуры 3d.СКАЧАТЬ ВСЕ КАРТЫ Как всегда, это бесплатная текстура, вы можете делать с ней все, что захотите. Гранитная тумба Отсканированная текстура PBR 800×35 см € 9,00 – € 29,00 Категории 3D-модели и сцены (11) Все (117) Все бесшовные отсканированные текстуры PBR (106) Асфальт / Дорога / Бордюр (19) Кирпич (13) Коллекции ( 2) Бетон (24) Ткань (3) Бесплатно (9) Трава (6) Гравий (12) Металл (1) Брусчатка/булыжник (23) Штукатурка (5) Пластик (1) Скала/утес (10 узоров каменной кладки. Скачать , Используйте индивидуально или послойно для желаемых эффектов.То, что издалека казалось совершенно черным, оказалось черно-серыми опалесцирующими мегакристаллами, спрятанными внутри. Этот камень на международном уровне может быть номинирован как гранит, но в области применения европейского стандарта этот камень должен быть номинирован как габбро. ВОЗРАСТ. Посетите нас онлайн, чтобы просмотреть новую линейку Modal от Marshall сегодня и найти свое следующее решение для укладки тротуарной плитки. Photoshop Tutorial Granite Texture Versailles gezoet текстура каменной плитки бесшовная 20549. Процедурные материалы. Список бесплатных сайтов с текстурами.3 текстуры задней стены (DUF) 3 текстуры кровати (DUF) 3 текстуры пустой комнаты (DUF) 2 текстуры жалюзи (DUF) 1 карта текстур нормалей. Традиционный плиточный шпон со звездообразным рисунком Они e. Доступные форматы: c4d, max, obj, fbx, ma, blend, 3ds, 3dm, stl — 3DExport. Основное внимание уделялось определению набора признаков цвета и/или текстуры, обеспечивающего наибольшую точность поиска. E Architecture сочетает в себе разные фактуры гранита в монолитном доме в Мельбурне. Материалы общественного достояния для физического рендеринга.(Примеры названий: гранитные пегматиты) ПРИМЕЧАНИЕ. Все пегматиты являются фанеритовыми породами. в. О 3DExport. Идеально подходит для игр, архвиза, визуальных эффектов, анимации и рендеринга продуктов. 3 оценки продукта. Генри с гранитной кухней, и вы сделаете двойное удовольствие, когда завернете за угол острова, чтобы поставить чашку с кофе в раковину. Роб Тайтел. Белый, светлый, темный, черный. Синие виниловые текстурированные абстрактные 3D самоклеящиеся обои площадью 75 кв. футов. Абстрактный фон, бесшовный узор. 0, что означает, что вы можете использовать их бесплатно, без указания авторства.Он содержит три макета 3D-логотипа и прост в использовании благодаря функции смарт-объекта, которая поможет вам быстро и легко заменить текущие дизайны собственными. Текстуры материалов легко не заметить, но они играют важную роль в том, чтобы визуализированные изображения выглядели фотореалистично. Гранитный материал с картами диффузии, нормали, высоты, зеркальности и глянца. Старение текстуры V2. Решение не будет доступно в 2019 году, но наша цель — выпустить его, как только мы будем готовы. 3D-модели 5 Свернуть или развернуть.Кожаный античный коричневый гранит — это черный (тогда название немного не соответствует) гранит, почти мягкий на ощупь. Наложения текстур натурального гранита упакованы в векторные и растровые форматы файлов: Ai, Eps, Jpg, Png. Изображение представляет собой физическую область размером 1000 x 720 мм (39,00 евро. Мы сами снимаем все наши текстурные фотографии, поэтому вы не найдете переработанных стоковых фотографий в наших стилях слоев. 12 долларов США. Загрузите HD модный мраморный узор ТВ файл настройки фоновой стены прямо сейчас!Разработано,Формат: PSD,Размер файла:193358109,Выберите миллионы дизайнерских изображений,презентаций и мультимедиа от Pikbest!Текстура гранитной плитки.Выбор региона может изменить язык и рекламный контент, который вы видите на веб-сайте Adobe Stock. 1. 3D текстуры столешницы. 48 каменных текстур _ Мрамор и гранит. Скачать плагины. Тысячи новых изображений каждый день. Абсолютно бесплатное использование. Высококачественные видео и изображения от Pexels. Пол из щебня для улицы. Кухня в ультрасовременном доме с островом из черного гранита. 00 (долларов США) Сохранить Marketplace; 3D-текстуры; Добавлено 2019-04-02 20:43:11 UTC. Бесплатные текстурные карты для 3D-художников. Смотрите больше на digitalcraftsman. 00 EUR 3D Texture включает в себя такие категории, как ткань и ткань, стекло и металл. (Источник: Руководство по стоимости гранитных столешниц) Гранитная плита — как самый дорогой вариант, гранитная плита должна стоить вам от 60 до 100 долларов за квадратный фут. Швы заполнены раствором и имеют толщину 5 мм (0. Текстура пола из черного гранита, мрамора, бесшовная 14344. ТЕГИ. Гранитные текстуры для спальни: 3 полных набора материалов. Традиционная текстура с геометрическим узором. Они a.Выберите файл изображения для вашей текстуры Об этом моде. Гранит – каменный продукт, широко используемый в архитектурных интерьерах и фасадах. гранитный камень в макросе — бесшовный узор в оттенках светло-серого — красивый творческий естественный фон в векторе с видимой текстурой маленькой гальки и грубой однородной структурой — оригинальная иллюстрация на складе — плитка из белого камня иллюстрации 3d иллюстрация плитка фон стены — плитка из белого камня стоковые картинки , без лицензионных отчислений Откройте для себя гранитные столешницы Lawrence от Counter Craft LLC. 75 кв.м Подробнее > 4К Гранит 08 мал. Храм долины Хефрена. Модель гранитной породы по данным 3D-сканирования. Привет! Мы активно работаем над новой интеграцией Granite с Unity, чтобы стать решением для потоковой передачи текстур по умолчанию в Unity. Cinema 4D ( c4d ) obj Модели. Бесплатные компьютерные текстуры высокого разрешения доступны для частного и коммерческого использования. Гранит доступен в нескольких текстурах, что придает натуральному камню некоторые вариации и размеры. Если вы ищете гранитную плитку с текстурой, вы пришли в нужное место.Узнайте больше о нашей коллекции. Это позволяет пользователю изменить путь к файлу текстуры, как показано на изображении 4, а также включает две текстуры бумаги и отделки: полное руководство. гранитный камень в макросе — бесшовный узор в оттенках светло-серого — красивый творческий естественный фон в векторе с видимой текстурой маленькой гальки и грубой однородной структурой — оригинальная иллюстрация на складе — плитка из белого камня иллюстрации 3d иллюстрация плитка фон стены — плитка из белого камня стоковые картинки , безвозмездный песок, трактор, строительство, грунт, экскаватор, строительство, площадка, экскаватор, конструкция, погрузчик, тяжелая техника, ландшафт, геология. В категории Вашему вниманию представлены бесшовные текстуры гранита в высоком разрешении,   различные виды и цвета: серый гранит, черный, белый, красный, зеленый, коричневый. Получите более 1000 материалов и текстур PBR бесплатно по лицензии Public Domain. Форматы: 3ds max 2011 Vray 3. Посмотрите больше идей про мраморные обои, текстуры, мраморная фактура. 2 дюйма) в ширину. Текстура Текстура относится к физическому виду или характеру породы, например размеру, форме и расположению зерен. Бесплатные фотографии текстуры гранита для скачивания.БЕСПЛАТНЫЕ 3D-модели. Жидкий гранит. Здесь, в Texture Panels, мы поставляем широкий ассортимент искусственных кирпичных стен, кирпичной облицовки, кирпичной облицовки, стеновых панелей из искусственного кирпича и стеновых панелей из искусственного камня и дерева, которые идеально подходят для любых внутренних и наружных условий. Изображение представляет собой физическую область размером 2420 x 1827 мм (95. Дерево 01. Перейдите на веб-сайт; Как и в приведенных выше CG-текстурах, галерея 3D-текстур представляет собой витрину библиотек текстур и фонов. Гранит — это распространенный тип кислых интрузивных магматических пород, имеет зернистую и фанеритовую текстуру.Добрый вечер коллеги, у меня есть нерешенная задача с NX, тема наложения текстур, и я иду в сообщество, чтобы посмотреть, какие возможные решения могут помочь. Размер плитки см 25х25/10″х10″. Компания Crown Paints обновила полицейский участок Муугано (в настоящее время полицейский пост Гитунгури). Все процедурные текстуры для Bryce были экспортированы из Bryce 6, чтобы избежать проблем с совместимостью… В Myceilium отсутствуют текстуры (1. Найдите идеальный мраморный фон из нашей удивительной коллекции белых, розовых, синих, зеленых, черных и других мраморных фонов.Выберите премиальную мраморно-гранитную текстуру высочайшего качества. Каждый пакет обычно включает карту базовых цветов/карту диффузии, карту нормалей, карту шероховатости, карту смещения, карту металла (металлы… Модель доступна для скачивания в формате текстур. 3D Studio Max ( max ) Maya ( ma,mb ) Blender ( blend ) Collada (dae) Sketchup (skp) Плитки гранита пола… Традиционная текстура с картиной цветков Они Традиционная текстура с геометрической картиной Отполированный гранит Кухня с черным островом гранитаФормат файла: JPG Текстуры размером 3400 x 3400 пикселей и 1024×1024 для бесплатного аккаунта. 0; 3ds max 2011 Corona 1. Он предоставляет покупателю широкий выбор благодаря любому размеру и цвету, поэтому Modal является идеальным выбором для любого коммерческого проекта. 20 наложений текстуры гранита Набор наложений текстуры натурального гранита в векторных и растровых форматах файлов: Ai, Eps, Jpg, Png. Загрузите современную коллекцию бесплатных 3D-текстур и компьютерных материалов для 3D-художников. Регистрация бесплатная, простая и быстрая.Канада — английский. 4. Текстура пола из натурального камня. 00 $7. Плита гранитная коричневая мраморная текстура бесшовная 02224. Используйте новую функцию просмотра «Расширенная модель освещения», чтобы создать потрясающий полированный / блестящий эффект. У нас действительно бывает много плохой погоды … Форматы изображений текстур China Black Granite — это текстуры JPG, Rock & Stone, подходящие для текстурирования и рендеринга в 3ds Max, Cinema 4d, Maya, Blender и т. Д. Вы будете перенаправлены на наш сайт, где можно скачать текстуры, регистрация обязательна. Северная Америка.текстуры Порфировая текстура является подкатегорией афанитовой (см. ниже информацию об именах). Добавьте ПЕГМАТИТ к названию, ЕСЛИ порода имеет пегматитовую текстуру: длинная), порода называется пегматитом. Эти карты текстур 2K можно использовать в Unreal Engine, Unity, Blender и многих других решениях для 3D, игрового дизайна и САПР. #фарфоровая плитка #клейкая плитка #mariwasa #плитка #tylerapprove #homebuddy. 00 USD / 49. Текстура каменной плитки Versailles gezoet бесшовная 20549. Celtik напоминает старинные каменные конструкции, типичные для ирландской и шотландской сельской местности.Магматические породы, которые медленно кристаллизуются под поверхностью Земли, обычно содержат видимые отдельные минералы. Выпущенные 24 февраля 2014 года, они содержат 84 оригинальных изображения текстур, разработанных Scopia и мной. Процесс, называемый УФ-отображением, сопоставляет координаты на карте 2D-текстуры с определенными координатами на 3D-модели. Каменная текстура. Обычный. или войдите через: Гранитная текстура. Текстуры показывают нам внешний вид объекта независимо от его формы. Гранит. Активы Материалы HDRI SBSAR 3D Категории Помощь Лицензия Галерея.каменная текстура Фотографии. мраморная текстура текстура дерева текстура камень бетон текстура каменная текстура текстура бумаги мрамор каменная стена текстура дерево металл текстура каменная стена текстура песок текстура стена бетон камни черный мрамор мраморный фон каменный фон деревянный фон кирпич текстура узор гранит кирпичная стена. Жизнь Пикс. О плитке: Палео 2CM Granite 18 дюймов x 36 дюймов Текстурированная матовая фарфоровая напольная плитка для брусчатки поднимает вневременной вид гранитной плитки до заявления о высококачественном дизайне с урбанистическим краем.Бесплатная библиотека AutoCAD с высококачественными шаблонами САПР и бесшовными текстурами в формате DWG. Найти мой магазин. Еще одним из наиболее часто используемых материалов для столешниц является гранит. д. 30. Доступные для просмотра категории включают текстуры ткани и ткани, текстуры стекла и металла, текстуры неба и текстуры транспортных средств/автомобилей. пбр текстуры. Текстура оранжевой мраморной плитки (Мрамор 0016) Это мраморная текстура оранжевого цвета с белыми узорами в виде трещин. Poly Haven — небольшая компания из Южной Африки, работающая с художниками по всему миру.BetterVanillaBuilding — это пакет текстур, который использует связанные текстуры optifine так, как никогда раньше. Шаблоны DWG и бесшовные текстуры для ваших проектов САПР. Вот коллекция высококачественных текстур гранита, которую вы можете скачать бесплатно. 16 долларов. Гранитные столешницы. Большинство из них можно загрузить бесплатно. Посетите CGTrader и просмотрите более 1 миллиона 3D-моделей, включая 3D-печать и активы в реальном времени.Синий Желтый. Чтобы изменить внешний вид и создать новый отдельный внешний вид, необходимо выбрать расширенную кнопку, как показано на изображении 3. 4 x 28. Вот более 1800 красивых текстур, с которыми вы можете поиграть. В этом уроке я покажу вам, как нарисовать текстуру одиночной скалы или камня, а также текстуру сооружения из камней, например дороги или стены средневекового замка. Вот первые две библиотеки текстур для Sweet Home 3D. Если вы рассматриваете кухонные столешницы из натурального камня, ознакомьтесь с нашими конкурентоспособными ценами и большим выбором натуральных камней на выбор.Выберите из эксклюзивной цветовой палитры и карты оттенков текстуры королевской игры, предлагаемой каталогом текстур Asian Paints. UV-отображение позволяет правильно наносить 2D-текстуру на 3D-модель. Доступны альтернативные текстуры, которые различаются в зависимости от дизайна. Если вы хотите увидеть больше видео, не забывайте ставить лайки, комментировать и подписываться. Мы высококвалифицированные специалисты в Texture Panels. Существует огромное количество текстурных карт (только в этой статье мы остановимся на 13), и некоторые из них имеют запутанные названия, такие как Textures.Комбинируйте цвет, высоту и другие карты с выходными данными узла mixRGB и маски. Интерфейс позволяет легко найти именно то, что вам нужно, с помощью интуитивно понятного поиска и структуры категорий. jpg) 8-битный. Светло-серые обои из цементной кожуры и клея – очень широкие и толстые – со съемным контактом, клейкие обои с искусственной 3D-текстурой, фартук из камня, бумага для бетонных полок – гранит Dove – 23. Избавьтесь от хлопот, связанных с ремонтом сломанной плитки; профилактика всегда лучше! Проверьте ближайший к вам дилер! Посетите наш сайт сейчас.Бесплатные 3D-текстуры. Сортировка по категориям, цветам и тегам. Черный мраморный узор текстуры фона. Фон текстуры гранита. Гранит, мрамор и кварц — это три материала, которые адаптируются к различным условиям, как на открытом воздухе, так и в помещении, поскольку камни — это материалы, очень устойчивые к воде, царапинам, свету, ударам и т. д. Создайте трехмерный объект, такой как куб, показанный ниже. Его богатая текстура и разнообразие блоков дают вам выбор между неровным внешним видом тесаного камня и более линейным внешним видом кирпича.более. Наложите изображение текстуры на карту геометрии детали. Текстурный гранит PLA 850 представляет собой текстурированный гранитный порошок с большей текучестью, чем стандартный PLA или ABS. Ранее мы запускали HDRI Haven, Texture Haven и 3D Model Haven как отдельные независимые проекты. Текстуры используются для управления цветом, видимостью, деталями поверхности и шероховатостью материала. 5 звезд, 2 рейтинга продукта 2. 3d. автор: Миксерарт. Включает в себя: диффузное, зеркальное качество карты. Бесплатный образец текстуры «текстур первого издания» Стрелы! Дополнительная информация, изображения для предварительного просмотра, магазин и DVD с более чем 4 ГБ текстур в высоком качестве, включая Diffuse-, Bump- и Specular… Описание.ком. Рекомендуется техническое обслуживание после каждого использования, чтобы предотвратить окрашивание гранита. Серая гранитная плита мраморная текстура бесшовная 20415. Настоящий мраморный набор 4 — 30 мраморных текстур. Добро пожаловать в эту тщательно отобранную коллекцию текстур и графических ресурсов. Четыре цвета рук. С панелями из искусственного камня Texture Plus еще никогда не было так просто получить желаемый вид натурального камня без хлопот и затрат, связанных с работой с настоящим камнем. 4K Гранит 06 маленький. НЕ НАЖИМАЙТЕ! https://бит. Исследуйте 3D-сканы. Войти Зарегистрироваться БЕСПЛАТНО Цены и планы загрузки Это все 3D-текстуры карты нормалей, которые есть у нас на RenderHub.Сортировать по: Популярным Недавним. Наша удобная платформа предоставляет ресурсы материалов vray для загрузки и обмена всем, кому нужно найти какой-либо плагин материалов vray для 3d-визуализации или мультимедиа. Просто войдите или зарегистрируйтесь, чтобы начать пользоваться всеми 3D-моделями, которые мы можем предложить. Бесплатно для коммерческого и личного использования. Модель №SLW3707. Индийский гранит черного, белого и серого цветов. цветовая шкала: используется здесь только потому, что исходная текстура белая с черными точками, а вам нужна черная текстура с белыми точками.осадочные породы Есть много видов использования осадочного происхождения, это может произойти a! https://группы. Граниты могут быть преимущественно белого, розового или серого цвета, в зависимости от их минералогии. Он начинается с 16 долларов в месяц и дает вам неограниченный доступ к растущей библиотеке из более чем 2 000 000 шаблонов дизайна, тем, фотографий, графики и многого другого. Фотография сделана на серой полированной гранитной плитке. Придайте своей работе уникальный причудливый вид с помощью этих текстур, добавив гранитные текстуры поверх текста, фона и многого другого.В этой загрузке вы получите в общей сложности 30 уникальных изображений с высоким разрешением, которые вы … Купить Мраморные Бумажные Гранитные Круглые Коврики Супер Мягкая Гостиная Спальня 3D Текстурированный Домашний Ковер, B, 150CM: Коврики — Amazon. Принципиальный BSDF: это шейдер, который содержит некоторые атрибуты, сообщающие блендеру. Бесплатные 3d max текстуры — обширный каталог: удобный выбор по типу, качеству, форматам и т.д. Коричневая гранитная плита мраморная текстура бесшовная 20297. Fandom Apps Возьмите с собой свои любимые фандомы и никогда не пропускайте ни одной детали.Текстура Granite #01 содержит: Diffuse map — Granite_01_dif. Плитка для ванной 02. Исследуйте все 1553 лицензии. Наш выбор облицовки из натурального камня прочный, легкий, простой в установке, недорогой и долговечный. + ПОСМОТРЕТЬ ДИЗАЙН. Техническое описание. Ниже вы можете увидеть 3D-текстуру нашего полного ассортимента декоров для столешниц. Наши текстуры всегда являются хорошим ресурсом для дизайнеров при создании 3D-мэппинга или шаблонов для фотошопа. Купи 1, получи 10% скидку. Как и кварц, этот материал также очень устойчив.Ниже вы можете увидеть, какие карты текстур включены для каждого рабочего процесса. Клей для плитки Mariwasa Heavy Duty обеспечивает беспроблемную укладку плитки благодаря своим свойствам защиты от трещин и поломок. Загрузите бесплатно или войдите, чтобы редактировать и настраивать параметры этой текстуры. Подходит для типографских обложек, обработки иллюстраций или наложения на любую картинку для добавления дополнительного тонкого эффекта. Эта плитка из керамогранита, выполненная в светло-серой цветовой гамме с крапинками и прожилками натурального камня, выглядит грубо, но элегантно. jpg. 3. Добавлено 17 снимков остроконечных капель, и я просто хотел сделать их 3D. Загрузите пакет текстур прямо сейчас! ПРИСОЕДИНЯЙТЕСЬ К DISCORD «BOTANY’S BOTANICALS»! Refined Rocks: Stones & More изменяет модели и текстуры камня, гранита, каменных отложений, кирпичей и многого другого в Minecraft, чтобы придать вашей игре более богатый вид. ко. Гранит для 3dsMax Скачать бесплатно 3D-файл сцены интерьера 3dsmax Модель гостиной 331 от PhamLee Бесплатные 3D-модели Кровать F477 Скачать бесплатно картины маслом Tecido Для 3dsMax Скачать бесплатно бесплатно 3D-экстерьеры Сцена дома Файл Sketchup 3D-декоративная штукатурка Модель 150 Скачать бесплатно Иллюстрация о городе Тайчжун, гранж, почтовая резина печать и флаг на белом фоне.Напольная плитка 07. F095 ST87 Мрамор Сиена серый. Текстура 4к. Мраморные текстуры (500) от производителя. Granite 001 — бесплатная бесшовная текстура, 1024 x 1024, со следующими картами: Diffuse Normal Displacement Roughness Ambient Occlusion Для посетителей есть версия этой текстуры с разрешением 4K. Все эти ресурсы можно загрузить и использовать бесплатно. Текстурная коробка. Грубый серый камень Текстура PBR ✓текстура pbr ✓4k Независимо от того, установлен ли гранит в виде плиты или плитки, он элегантен и долговечен.Пирамида Хуфу (основная модель) Храм пирамиды Хуфу. tga (1024X1024) Текстуры. Права на установку, доступ или иное использование программного обеспечения и услуг Autodesk (включая бесплатное программное обеспечение или услуги) ограничены лицензионными правами и правами на услуги, прямо предоставленными Autodesk в применимой лицензии или соглашении об обслуживании, и… Загрузите тысячи потрясающих фоновых текстур для веб-сайтов и презентации, текстуры, векторы и ресурсы дизайна с членством в Envato Elements. com Независимо от того, уложен ли он в виде плиты или плитки, гранит элегантен и долговечен.Библиотека штриховки AutoCAD, включающая выбор из более чем 300 бесплатных шаблонов штриховки AutoCAD и 800 бесшовных текстур для загрузки. Текстура поверхности ламината создается в процессе прессования с помощью пластины из нержавеющей стали. Arabescato Orobico: Откройте для себя подборку лучших керамических поверхностей/панелей с эффектом мрамора, качество которых усиливается благодаря их очень большому формату: каждая отдельная плитка имеет площадь 4,5 кв. библиотеки материалов для мрамора, кварца и гранита.Текстура и фон из белого мрамора. 3 недели назад. Высококачественные текстуры для придания глубины и характера вашим изображениям. Каждый кусок гранита, используемый для вашей столешницы, уникален по текстуре и прожилкам и украшает вашу кухню, как произведение изобразительного искусства. Стандартная отделка: — фаска — пескоструйная. Показать: Пол из щебня для улицы. Бетонная стена кремового цвета для интерьеров или наружных поверхностей из полированного бетона. Примените его ко всем объектам, чтобы они были абсолютно уникальными, но состоящими из одного и того же материала.Эта коллекция является текущим проектом, так как для каждого фильма мы создаем ряд текстур на основе наших собственных ресурсов (фотографий, сканов и т. д. алгоритм), а не непосредственно сохраненных данных. В стандартную комплектацию ламината Wilsonart® входят текстуры, дополняющие внешний вид дизайна. Crown Paints запускает Team Kubwa SACCO, первый в истории сберегательно-кредитный союз для художников в Восточной Африке. Гранит — это красивый добытый камень, состоящий из кварца, слюды, полевого шпата и других минералов, которые придают ему кристаллический вид и ощущение.Этот процесс называется UV Free текстурами, фонами и узорами высокого разрешения. Библиотека качественных текстур высокого разрешения Высококачественные бесшовные компьютерные текстуры для 3D. Карты текстур применяются к поверхностям 3D-моделей для создания повторяющихся текстур, узоров или специальных визуальных эффектов. Каждая текстура включает карту диффузии, карту бликов, карту нормалей и карту высот. 18. Серый мраморный пол из гранита Сардинии бесшовный 14339. Гранит используется во всех экстерьерах и интерьерах … Granite Design Texture.Он все еще имеет хорошее количество радужности, как вы можете видеть на фотографиях. Бесшовная каменная текстура с гранитной поверхностью. погладить 1024 x 1024. Кожаный гранит приобретает свою текстуру в результате проведения по поверхности камня щеткой с алмазным наконечником, которая устраняет любые дефекты при полировке плиты. Crown Paints запускает дезинфицирующее средство для рук с содержанием спирта 84%. Белый серый мрамор текстуры фона в естественном узоре с высоким разрешением, плитка роскошный каменный пол бесшовный блеск для интерьера и экстерьера.Карты: DIFFUSE — DISPLACEMENT — NORMAL — SPECULAR -AO. 30 гранжевых бетонных текстур PBR. Слово «гранит» происходит от латинского granum, зерно, по отношению к крупнозернистой структуре такой полнокристаллической породы. Подробный и бесшовный. Пожалуйста, ознакомьтесь с Руководством по использованию. Авторизоваться. Проблема возникает с несколькими поверхностями. Этот пакет текстур полированного гранита дает вам все необходимое для создания реалистичных полов и стен из полированного гранита для вашей постройки. Сравнивать; Это все 3D-текстуры карт нормалей, которые есть у нас на RenderHub. Каждый тип текстуры имеет множество различных характеристик, которые делают их уникальными. Красный серый. 3D-сканы высочайшего качества. Гранитная плита мраморная текстура бесшовная 20296. мрамор из таиланда, абстрактный натуральный мрамор черно-белый для дизайна. СТРАНИЦА 1 из 1. Arabescato orobico Marmi max, керамогранит с эффектом мрамора/гранита. Всего 5 664 результата по запросу Текстура гранитной столешницы. Для гранита и кварца Syncronia выбирает 3D-модели Страницы Бесплатные текстуры Блог Поддержка О нас Контакты Политика конфиденциальности Условия использования.Сопоставьте и разверните геометрию 3D-объекта, чтобы он был представлен в 2D-плоскости. Текстура американского ореха. Пирамида Хефрена. Здесь вы можете скачать: исламские узоры, византийские узоры, индийские, китайские, греческие узоры и многие другие. Плита гранитная коричневая мраморная текстура бесшовная 02225. Иллюстрация почты, письма, значка — 126255529 Гранитные плиты, красные. Выветрившиеся коричневые доски. Название этого изображения. Эта загрузка продукта содержит 20 файлов. Посмотреть видео о продукте Посмотреть фотогалерею. Царапины — Пыль — Повреждения.26. Библиотека качественных текстур высокого разрешения DOSCH Textures Бесшовные многослойные текстуры для 3D-дизайна, анимации и САПР. Больше информации только на сайте all3dfree. Каталог. Настройте их для своего проекта, используя гибкие, но простые в использовании параметры. Оказывать. Это гранитный тип мрамора, состоящий из серых, розовых, черных и белых чешуйчатых узоров. Ламинат 180fx ® знаменует собой революцию в поверхностном покрытии с реалистичными рисунками гранита, камня и дерева, которые создают визуальную драму, не имеющую себе равных ни с каким другим ламинатом.Cinema 4D Бесплатные текстуры Бесплатные модели C4D. Текстуры гранитной плитки и многие другие для 3д макса и фотошопа. Скачать 3d текстуры гранита. Серый гранит Браганса. 3; 3ds max 2011 Scanline; ФБХ; ОБЖ. Crown Paints запускает интернет-магазин для удобства. б. Наши продукты. 771 138. 3d текстуры. Granite Finish Flakes подходит как для внутренних, так и для наружных работ. Продолжайте читать, чтобы узнать о возможностях добавления текстур в Blender! В компьютерной графике процедурная текстура — это текстура, созданная с использованием математического описания (т.Только не будь придурком и скажи, что это твое. Это руководство было бы полезно в качестве короткого пути для создания реалистичных текстурных карт для 3D-моделирования Rhino вместо моделирования 3D-деталей для … Стена Celtik высотой до 42 дюймов считается стандартом на рынке ландшафтного дизайна. Пакет текстур каменной стены 8. Категории. 4 звезды, 0 рейтинг продукта 0. Текстура и рисунок. 13-1. Чтобы показать эти текстуры в лучшем виде, не забудьте добавить несколько ближайших источников яркого света! 3DExport — это торговая площадка, где вы можете покупать и продавать 3D-модели, модели для 3D-печати и текстуры для использования в проектах компьютерной графики.Личное использование бесплатно. Коллекция высококачественных материалов, текстур и различных карт для графического дизайна и рендеринга. Исследуйте огромную галерею визуально привлекательной текстурированной настенной плитки Daltile, чтобы превратить любую скучную стену в прекрасное произведение искусства. Амадей Гранит. СКАЧАТЬ: нажмите здесь, чтобы загрузить их. Цена напрямую зависит от редкости цвета или рисунка. Новая флагманская линейка Modal включает всемирно популярную La Lina в действительно универсальную коллекцию тротуарной плитки. 14) Регулярный постинг интересных текстур, которые я фотографирую.Бесшовная каменная текстура с гранитом, расположенным в виде подрамника. Цены Войти Электронная почта. Это бесшовная мозаичная текстура PBR CG для 3D-художников. Вторник, 4 апреля 2006 г. Marble 34. Здесь вы найдете растущую коллекцию 3D-моделей, текстур и изображений из NASA. Недавний. Отверстие предназначено для герметичного закрытия и предотвращения проникновения воды. Миниатюры дают представление о том, как выглядит текстура. Учебники по Adobe Photoshop БЕСПЛАТНО, Учебники от простых до продвинутых с бесплатной загрузкой Photoshop. 0 в среднем на основе 3 оценок продукта. Соединенное Королевство. — опциональный пакет ландшафтных текстур с высококачественными часами в стиле гранита, разработанными и проданными независимыми художниками по всему миру. Текстура. БартПитерс, 9 сентября 2019 г. В Texture Box имеется более 500 бесплатных 3D-текстур для каждой поверхности вашего проекта, будь то внутренняя или внешняя сцена. Обои Avery Weave Blue Navy Peel and Stick. 4К Гранит 04 большой. Эти новые текстуры, от земли до неба, должны удовлетворить многие потребности и помочь вам получить более реалистичные сцены.… Шаг за шагом, учебник Maya для начинающих в гипершейде, в этом уроке для начинающих и начинающих мы проверим текстуру GRANITE 3D. Бесплатные и премиальные текстуры с разрешением 1k — 2k — 4k — 8k — 16k. Конечный результат может иметь множество различных форм; это будет зависеть от того, как именно домовладелец хочет свою гранитную столешницу. Начните делать более качественные рендеры быстрее уже сегодня. Этот пост является третьим в серии от эксперта @MagnusS на форуме. Текстура белого мрамора для фона. Купить 3D-обои из серого гранита, сланца, песчаника, кирпича, эффект деревенской текстуры.Цена: 59. 3 x 71. Рулон виниловых обоев с текстурой из серого поплина (обложки 30. Панорама текстуры белого мрамора для фона или напольной плитки, декоративный дизайн. Номер текстуры 42012 мраморный гранит от bms ar скачать бесплатно. Генератор текстур онлайн БЕСПЛАТНО! Создать Текстура прямо в вашем браузере! Не требуется загрузка, полностью на основе клиента На панелях текстур у нас есть множество услуг, начиная от облицовки искусственным камнем и т. Д. Еще одним преимуществом этого приложения является то, что оно может минимизировать использование памяти, размер хранилища , и загрузка зеленой гранитной плиты мраморной текстуры бесшовной 20416.Scovato™ (-34) Ценовой уровень: Премиум; Применение: Горизонтальное и вертикальное Скачать Гранитная каменная текстура пола терраццо. От насыщенных оттенков египетской стеклянной мозаики до глубоких визуальных эффектов в Айерс-Рок, каждая плитка и каменный продукт в линейке Daltile — это произведение искусства. Текстура гранита высокого разрешения и качества для бесплатного скачивания. Серое гранитное сцепление Декоративное плоское внутреннее / внешнее бетонное напольное покрытие. Real Marble Set 1 – 10 бесплатных мраморных текстур. Это третий выпуск в серии обновленных ресурсов, в первую очередь направленных на улучшение мелочей в оживленной среде Minecraft — создание … 22 декабря 2016 г. — Black Galaxy Granite — это мелко- и среднезернистый черный габбровый анортозит докембрийского периода с золотисто-желтые сверкающие чешуйки бронзита.Коммерческая лицензия включена. Совместите карту геометрии и изображение текстуры. Нам нравится дверь из утепленной стеклянной панели Wayne Dalton, которая широко открывается на нашу террасу — она похожа на трансформируемую стену. СВЕТЛОЕ ДЕРЕВО. Их можно использовать для определения конкретных деталей, таких как кожа, волосы, одежда или что-то еще. В самом высоком разрешении со всеми диффузными, нормальными, смещенными, зеркальными и другими текстурными картами PBR. Существует девять основных типов текстуры магматических пород: фанеритовая, везикулярная, афанитовая, порфировая, пойкилитовая, стекловидная, пирокластическая, равнозернистая и спинифексная.Красный гранит Поделиться. Обратитесь к разделу обучения, чтобы узнать, как использовать текстуры в вашем 3D-программном обеспечении. Грубая серая гранитная текстура PBR. Единственная трудность, с которой вы можете столкнуться, — это процесс выбора. Обязательно посетите сайт Origianl, чтобы узнать больше о необработанном граните. Все материалы поставляются в виде отсканированных бесшовных поверхностей для использования в программном обеспечении для 3D-графики. Коллекция текстур возвращает интенсивные визуальные и тактильные ощущения, унаследованные от самых престижных и мудрых методов обработки мрамора. 62 доллара. Конечный результат можно интегрировать с плагинами Unity или Unreal Engine.Fabric Lab 3D ME Resort Коллекция текстур гранита White Stone Texture Увеличить/Просмотреть изображения (3) Детали Особенности Содержание Отзывы (0) Детали. Гранит — это горная порода, которая уже сотни лет используется для самых разных целей, например, в качестве строительного материала. Две библиотеки и изображения, которые они содержат, распространяются сегодня под загрузкой Granite Marble 10 Seamless Tiling Textures (1603193)! У нас есть огромный выбор продуктов Текстуры. Наслаждаться! Inspirationfeed — это цифровой журнал, охватывающий все: от цитат, собственного капитала, саморазвития, предпринимательства, бизнеса, технологий и творчества.Традиционный плиточный шпон со звездным рисунком. Granite Textures — это коллекция векторных текстур высокого разрешения от легкой до тяжелой стилизованной текстуры кристаллизованного гранита для использования в ваших проектах. Гранит — это природный камень, который огранен в естественном состоянии, а затем отполирован для использования в домах. Текстура мраморного пола из розового гранита бесшовная 14340. $3. Мы с гордостью представляем вам лучшие в мире стили слоя Photoshop! — Джон Форсайт, ведущий художник и художник по текстуре, перемещается по улице 1 месяц назад. Эти типы текстур часто используются для моделирования поверхности или объемных представлений природных элементов, таких как дерево, … Crown Paints получает тройной сертификат ISO.Текстуры могут быть изменены, чтобы помочь придать вашему граниту совершенно другой вид и стиль для нескольких применений. Это мраморный пол с одним из самых классических геометрических узоров, состоящий из трех ромбов. B. Найдите любой материал, который вам нужен, в нашей гигантской библиотеке материалов PBR. Citystone Italy является синонимом изысканного и интенсивного удовольствия. 9 дюймов), каждый отдельный блок имеет размер примерно 600 x 300 мм. wlad_s, продолжай шейдинг и razzzraziel в том же духе. PBR Textures Pack 03 дает вам множество реалистичных текстур для отделки дома! Эти материалы PBR (физический рендеринг) дают вам большее ощущение реализма при рендеринге с помощью IRay.Гранит для 3dsMax скачать бесплатно. Основные этапы нанесения текстуры: a. 14) Гладкий камень имеет проблемы с текстурой (1. Мы также предоставляем файл dwg, в который мы вставили большинство моделей, и это может быть полезно для лучшего определения штриховки для выбора, а также для предварительного просмотра текстур для 3D-рендеринга. Интерьер HDRI. , 360° 32 бита, Grande Halle.Белая текстура.Pixel Pixel — это дизайнерская плитка, но также и элегантная.Polantis Objects (183) Textures (845) Wood 08. Бежевый гранитный мраморный пол без швов 14343.4К Гранит 07 маленький. Камень 02б. 5. Футов. 3D-модели Модели для 3D-печати Бесплатные 3D-модели 3D-учебники Продажа 3D-моделей Купить 3D-модели Низкие высококачественные гранитные текстуры Это огромная коллекция различных текстурных изображений высокого качества, которые позволят вам создавать профессиональные шаблоны для печати и веб-сайтов. Текстура гранитной плитки. Получите PBR Textures Pack 03, чтобы добавить идеальную отделку в интерьер дома или на открытом воздухе. Разрешение 7000px x 4667px Теги Фото, Каменная плита. Импортируйте текстуру 2D-изображения. com/texture image: вы выбираете изображение, которое хотите использовать для «раскрашивания» меша. Векторная иллюстрация. Real Marble Set 3. ) NuWallpaper (40) 39 98 долларов. Добро пожаловать в семейный отпуск на все руки! Вы смотрите на нашу семейную комнату, кухню, место для собраний, зону отдыха и выход на улицу. Преимуществом этого подхода является низкая стоимость хранения, неограниченное разрешение текстур и простота наложения текстур. Посетите CGTrader и просмотрите более 1 миллиона 3D-моделей, включая 3D-печать и активы в реальном времени. Серый гранит. 3D-модель.Гранитный камень Бетон Цемент Отпечаток Текстура Штамп Силиконовый коврик Штамповка. Шаблон PowerPoint с текстурой каменного тротуара Гранитный булыжник Тематический фон и дизайн переднего плана серого цвета. Бесплатные текстуры, фоны и узоры высокого разрешения. Модульные гранитные плиты обычно бывают полированными, запечатанными и со стандартной кромкой, а также могут поставляться с соответствующей задней панелью. Простые правила, кредит не требуется. е. Скачать бесплатно изображение Фактурная плитка из белого гранита с черными пятнами от Karolina / Kaboompics about гранит, плитка, текстура гранита, керамическая плитка и каменный стол 2035739. Грубый серый камень PBR Texture ✓pbr texture ✓4k Texture Granite Tile. Они имитируют различные каменные материалы с помощью … Бесплатно для частного использования. Акустические панели. Теперь вы можете просмотреть эту (и свою собственную!) Библиотеку текстур. Для этого щелкните правой кнопкой мыши внешний вид в Диспетчере внешнего вида-> изменить внешний вид. Для предоставления наилучших возможных решений для вашего. Файлы cookie — это небольшие текстовые файлы, сохраняемые вашим веб-браузером при использовании веб-сайтов. архитекторы фоны ковры png коллекция вызов рождество вырезать животных вырезать людей вырезать деревья вырезать различные халявы текстуры элементы графического дизайна hdri kerkythea tutorial информационный бюллетень подиум учебник ps bruches ps tutorial рендер галерея Sketchup работа skechup модели стол sketchup 3d жидкость sketchup 3d модель растительность Юридические термины и условия Правовая информация Autodesk предоставляет программное обеспечение и услуги на основе лицензии или подписки. Теория состоит в том, чтобы использовать сглаживание, чтобы сгладить поверхность, после наложить 3D-текстуру и вернуть ее обратно с глобальным формированием. Вот почему мы разберем здесь все различные текстуры бумаги и отделки. Granite Textures — это роскошная, уникальная и выдающаяся коллекция, созданная для того, чтобы сделать ваши будущие проекты успешными! Эти текстуры / цифровая бумага с высоким разрешением идеально подходят для графики, фона холста, наложения текста, визитных карточек, брендинга, продуктов, веб-сайтов, социальных сетей, баннеров, плакатов, фона, цитат, поделок, свадеб, цифровых проектов, бумажных изделий, вечеринок … В недавнем 1.Красный гранит Скачать объект. Текстура мраморного пола из розового гранита бесшовная 14341. JPG. Описание. Мраморный узор можно найти на каждой цветной плитке. по ценам и наличию. Добавить в корзину. Более 400 мраморных фонов и обоев. Вы можете управлять черными и белыми остановками, чтобы добиться наилучших результатов. 4К Гранит 06 большой. Текстура плитки. Нерегулярные темно-серые каменные плитки бесшовные текстуры. Всего текстур в этой категории: 103. Переменный цвет, 100% уменьшение гранита, уникальное новое распыление 3D-имитации краски под камень, отличная альтернатива отделке стен для натурального гранита и мрамора.Магнус работает с KeyShot от 3 до 4 лет, и недавно его попросили поделиться своим советом о том, как добиться красивых, реалистично выглядящих визуализированных изображений. У нас есть опыт работы с игровыми проектами класса ААА, поэтому наши текстуры в первую очередь подходят для современных 3D-игр, но также применимы для любых графических целей. футов. Разнообразие, обеспечиваемое этими текстурами, похоже на многие виды, которые можно получить с помощью настоящего гранита и камня. 80 В ПРОДАЖЕ. 5087680 бесплатных стоковых фото от Vecteezy для вашего проекта и изучения более миллиона других изображений и фонов.Модель доступна для скачивания в формате Textures. Благодаря красивому фону с высоким разрешением и вашему выбору настраиваемого дизайна. 41 Подробная информация о 3D-эффекте Кирпич Сланцевый Камень Обои Серый Гранит Песчаник Текстурированный Реалистичный. Цель нашей команды — предоставить универсальный магазин 3D-моделей, изображений, текстур и визуализаций. Посмотреть цвета. Димитриос Савва. 228 текстур следов старения и износа. Текстуры среднего разрешения, в основном строительные материалы. 1 ≫ Категории моделей: Мебель (25993) Электроника (566) Добро пожаловать в luGher Texture, онлайн-библиотеку уникальных текстур высокого разрешения и HDRI 360.Нажав на любой из символов текстуры в верхней части редактора материалов или на любое из синих и подчеркнутых имен файлов изображений рядом с «Текстурой», вы войдете в фактический интерфейс редактора текстур. Наша торговая площадка 3D-моделей была запущена в феврале 2004 года, и сейчас мы являемся одним из крупнейших в мире поставщиков высококачественного 3D-контента. Эта текстура вместе со многими другими скоро будет доступна на https://cgaxis. гранит 3d текстура

.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
