Перекрытие по профнастилу: монолитное перекрытие по профлисту- опалубке

11.05.2021
/
By
/
0 Comment

Содержание

монолитное перекрытие по профлисту- опалубке

Частный строитель может отступать от стандартных решений. Так, привязка к конфигурации и размерам внутренних помещений отошла в прошлое, уступая новым технологиям. Монолитное перекрытие по профлисту позволяет закрыть любую площадь, даже если она обладает овальной формой.

Отличительные характеристики

Технология ведения работ не потребует серьезных организационных и финансовых издержек. При установке монолитного перекрытия по профнастилу реализуется дополнительный спектр преимуществ:

  • система не требует монтажа опалубки и собирается относительно просто, что под силу даже новичкам;
  • более низкий вес по сравнению с традиционными конструкциями, что сокращает нагрузку на фундамент;
  • профнастил становится частью перекрытия и выполняет функции основного армирующего каркаса;
  • готовое покрытие может быть покрыто гипсокартоном или остаться в первоначальном виде;
  • заливка рабочего раствора менее трудоемкая;
  • конструктивная толщина перекрытия может варьироваться в зависимости от зон применения, для чего требуется расчет;
  • более сжатые сроки работ;
  • готовая плита не уступает по прочностным характеристикам остальным аналогам;
  • возможность использования различных разновидностей и марок профиля;
  • огнестойкость.

Закладные детали производятся из металла и способствуют равномерному распределению нагрузок. При монтаже необходима реализация сварочных работ

Монолитное перекрытие по профнастилу — подготовка

Готовое покрытие одновременно является полом вышележащего помещения или потолком той комнаты, которая находится ниже, — это и несущая, и ограждающая конструкция.

Качество возведения монолитной плиты влияет на безопасность эксплуатации всего дома, поэтому так важно провести соответствующий спектр подготовительных мероприятий:

  • расчет несущей конструкции и несущей способности. Ошибки, допущенные на этом этапе, ведут к провисанию плит на длинных пролетах, увеличению толщины плиты, после чего следует рост трудозатрат и финансовых издержек;
  • расчет материалов;
  • для опоры перекрытия необходимо предусмотреть специальные закладные и «карманы» в стенах и столбах, что должно быть отмечено в чертеже.

Рекомендации по проектированию

Чтобы правильно высчитать толщину плиты, необходимо учесть следующее:

  • расположение перегородок — даже облегченная конструкция из гипсокартона создает нагрузку 50-70 кг/м²;
  • не стоит забывать про полезную нагрузку от оснащения помещения. В частном строительстве принимается на 150 кг/м²;
  • запас прочности должен превышать проектное значение на треть;
  • установка вертикальных стержневых анкеров позволит получить надежное сцепление профнастила с бетоном. Дополнительные элементы привариваются к полке прогона при монтаже;
  • подробные рекомендации по проектированию монолитных перекрытий и расчетам указаны в стандарте СТО 0047 -2005.

Максимальная толщина монолитного перекрытия варьируется в пределах 200-250 мм, минимальная – 50-60 мм.

Технология

Устройство монолитного перекрытия по профнастилу может быть реализовано следующим образом:

  • размещение конструкции на бетонных или металлических балках (швеллер/двутавр) с шагом 3.0 м;
  • монтаж на внутреннюю полку двутавра, шаг кратен длине листа, например, 1.2-1.5 м;
  • строительство без поддерживающих балок.

Ведение работ

Мастер должен учитывать указанную последовательность действий, если он создает монолитное перекрытие своими руками

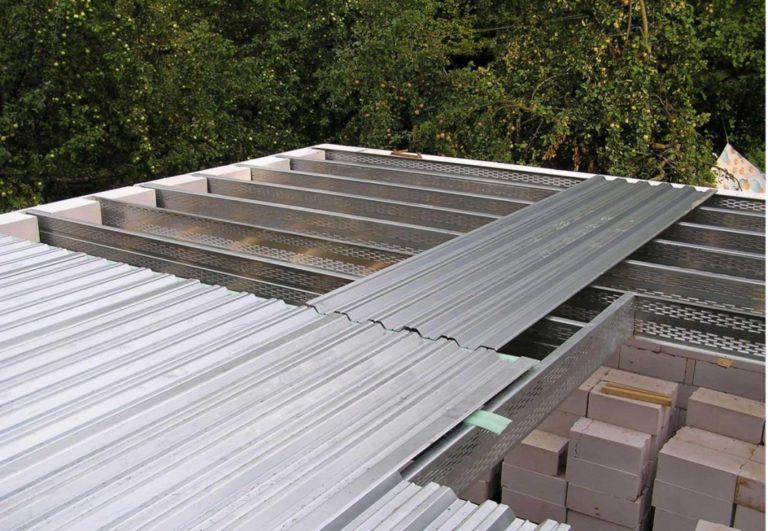

Укладка профнастила на поддерживающие балки:

  • согласно чертежу, в карманы или закладные укладывается двутавр. Закладные опорные уголки применяются при ведении работ на бетонных колоннах или стенах;
  • на двутавр устанавливается профилированный лист, гофра должна быть ориентирована расширением вниз. При работе используются саморезы. Крепление производится на стыках и в местах привыкания к балкам;
  • в каждое ребро «опускается» продольная арматура (шаг 190-200 мм) и связывается с поперечным прутком, размещенным поверх листа вертикальными отрезками. Величина готовых ячеек 150-150 мм;
  • между балок равномерно монтируются подпорки, что позволит избежать прогиба профлиста;
  • реализуется заливка;
  • карманы или закладные замоноличиваются;
  • спустя 25-30 суток подпорки демонтируются и ведутся дальнейшие работы.


Укладка на внутреннюю полку двутавра:

  • на закладные или в карманы опираются двутавры;
  • на внутреннюю полку балки выкладывается материал. Укладка реализуется по длине листа, то есть гофрами поперек пролета балок.
    Конструкция фиксируется саморезами;
  • закладывается арматура и реализуется заливка на всю толщину двутавра. Допустима заливка по секциям.

Установка без поддерживающих балок

Монтаж осуществляется с опорой профнастила и арматуры на стены с временными поддерживающими подпорками и закладные колонны. Конструкция позволяет рабочим перемещаться по пролетам и удерживает вес заливки.

Последовательность действий:

  • лист фиксируется на закладных анкером по металлу;
  • арматура приваривается к закладным и колоннам во всех точках соприкосновения;
  • перекрытие не должно содержать отверстий. Монолит должен размещаться от стены до колонны или между колоннами не прерываясь;
  • как залить перекрытие? Рекомендовано заливать бетон за один раз.

Двутавр – это стандартный профиль, используемый при возведении конструктивных элементов. Сечение балки напоминает букву «Н», что обеспечивает высокую прочность и жесткость, однако, уступает швеллеру по устойчивости к скручиванию

Этот тип организации работ целесообразно применять при строительстве перекрытий между этажом и чердаком, что обусловлено меньшими нагрузками.

Выбираем материал

Профнастил – это гофрированный лист, выполненный из оцинкованной стали, на которую может быть нанесено дополнительное покрытие.

В продаже могут быть представлены материалы с указанной маркировкой:

  • «Н» — несущий профлист для кровли и перекрытий;
  • «НС» — несущий для настилов и стен;
  • «С» — для стен.

Расшифровка маркировки осуществляется указанным образом.

Для товара Н35-1000-0.7:

  • «Н» — тип профлиста:
  • 35 – высота профиля (волны или трапеции), мм;
  • 7 – толщина металла, мм;
  • 1000 – ширина (рабочая/полезная), мм.


Для строительства монолитных перекрытий выбор должен быть следующим:

  • маркировка «Н» (обладает высокой несущей способностью), при строительстве менее ответственных конструкций используется профлист «СН»;
  • если длина пролета менее 5.50 м, минимальная толщина принимается, как 0. 80 мм;
  • если длина пролета более 5.50 м – 0.90 мм;
  • арматурный пруток d0-12.0 мм;
  • бетон не ниже М300;
  • саморезы М5.5 х 32.0/35.0 мм – фиксируют профлист на несущих балках;
  • для технологии монтажа на несущих металлических балках – двутавр 12.

Можно отдельно отметить такой материал, как профлист Н60. Его использование целесообразно, если конструкция будет принимать высокие эксплуатационные нагрузки.

Цена

Если профессиональная бригада занимается возведением монолитного перекрытие, цена складывается следующим образом:

  • облегченные конструкции – от 4 т.р/м²;
  • сплошной монолит 0.25 м – от 5 т.р/м².

Профлист Н60 может использоваться для монтажа перекрытий без монолитного бетона, неутепленных и утепленных стеновых конструкций, постоянных и временных ограждений

Реализация работ своими руками потребует меньших затрат, однако, расчетную часть рекомендовано доверить профессионалам, что потребует дополнительных издержек.

Перекрытия, возводимые по профнастилу, — это современное и оправданное решение для частого строительства. Технология доступна для освоения любому мастеру, не вызывает значительных затрат и сокращает сроки ведения работ.

Устройство монолитного перекрытия по профнастилу доступно в исполнении каждому-в этом можно убедиться из видео:

Книги по теме:

Монолитное перекрытие по профнастилу (профлисту)

При строительстве каркасных зданий одним из способов устройства межэтажного перекрытия или покрытия — является монолитное перекрытие по профнастилу. Суть его заключается в том, что по готовым балкам этажа укладывается профилированный лист, на который монтируется арматурный каркас, в который заливается бетон. В этом случае профнастил для перекрытия выступает в роли несъемной опалубки. Понятие «несъемная» говорит само за себя, после набора прочности бетоном – опалубка не снимается, а остается в конструктиве каркаса здания.

Профилированный лист как опалубка

Для опалубки целесообразно использовать профлист высотой волны (гофры) не менее 44 мм с дополнительными ребрами жесткости в верхней части волны, так называемый несущий. Маркируется такой профлист буквой Н, что означает, что он предназначен для горизонтального монтажа и монтажа под углом. Общая маркировка профилированного листа, с высотой волны 75 мм — Н75, где «Н» — несущий, 75 — высота волны. Для несъемной опалубки применяют профилированный лист в пределах от Н44, до Н156. Существует еще профилированный лист маркировки «С» — стеновой, который монтируется только вертикально, и «НС» — универсальный. Кроме функций несъемной опалубки, несущий профнастил для перекрытий, за счет своей геометрической формы, является дополнительным усилением, арматурного каркаса перекрытия из профнастила. Он воспринимает усилия на прогиб, которые удерживает арматура, и частично их компенсирует. Это позволяет уменьшить сечение арматуры, и толщину бетона, по сравнению с конструкцией плиты из съемно-переставной опалубки. Чем больше высота гофры профилированного листа, тем расстояние между несущими балками этажа, выступающими в качестве основания, на которое опирается перекрытие по профнастилу, может быть больше. Все эти параметры должен определять предварительный расчет, в зависимости от нагрузок на плиту, и ее участии в устойчивости каркаса всего здания. Также в производственных зданиях, складах, цехах, где планируется выполнить монолитное перекрытие по профнастилу, декоративное покрытие профилированного листа, уложенное окрашенной стороной вниз, может служить финишной отделкой потолка. Это существенно снижает затраты на внутреннюю отделку помещений.

Проектная документация

Перекрытие по профлисту одна из важнейших и ответственных конструкций всего здания. Выполнение строительно-монтажных работ по бетонированию таких конструкций недопустимо без разработанных рабочих чертежей, со всеми сопутствующими расчетами. Вообще расчет каркаса зданий очень ответственный момент в проектировании, от которого будет зависеть прочность, долговечность и главное — безопасность возводимых сооружений. Расчет перекрытия по профнастилу достаточно сложный и трудоемкий процесс. Поэтому если вы хотите получить на выходе качественную конструкцию, быть уверенным что в один «прекрасный» момент она не обрушится, и при этом не понести лишних затрат, лучше обратиться в специализированное архитектурное бюро. Также нелишним будет попросить их показать соответствующие разрешительные документы на работы по проектированию, свидетельство СРО. Основными нормативными документами, регламентирующими расчет и проектирование данной конструкции, являются СНиП II–23–81 «Стальные конструкции» и СНиП 2.03.01–84 «Железобетонные и бетонные конструкции». Для того чтобы ускорить расчет, конструкторы применяют специализированные компьютерные программы, позволяющие также свести к минимуму ошибки в них. Одним из таких программных продуктов является система САПр — система автоматизированного проектирования. Окончательный комплект рабочих чертежей перекрытия из профнастила должен включать в себя:
  • опалубочный чертеж — в котором указывается метод и узлы крепления опалубки;
  • арматурный чертеж — с размерами и диаметром арматур;
  • спецификации — с указанием общего количества применяемых материалов.
Также перед началом разработки проекта производится технико-экономический расчет, который показывает насколько экономически эффективно применять монолитное перекрытие по профнастилу, общая стоимость которого немного больше, чем у обычной монолитной плиты, с переставной опалубкой, за счет стоимости профлиста. Но если сделать расчет стоимости каркаса всего здания, с учетом того, что перекрытие из профнастила, за счет несущей способности профилированного листа, легче своего аналога, бетонируемого в обычной опалубке, и соответственно уменьшает нагрузку на основание, то сам каркас и фундамент для здания можно сделать облегченными. В итоге это может дать существенную экономию стоимости строительства. Кроме того, нужно учитывать возможность применения стандартной щитовой опалубки. Если для бетонных работ стандартная опалубка не подходит и нужно изготавливать индивидуальную, то монолитное перекрытие из профнастила будет идеальным вариантом. Решение о применении именно такого типа конструкции принимается с учетом всего комплекса различных параметров.

Последовательность работ

После возведения каркаса нижнего этажа, монтируется опалубка перекрытия из профнастила. При этом направление волны профлиста должно быть перпендикулярно балкам каркаса. Профилированный лист укладывается с нахлестом на другой лист в одну или две волны. Листы скрепляются между собой заклепками, и закрепляются к несущим балкам, на которые они опираются. Следующим этапом производится монтаж каркасов из арматуры. Прежде всего, на опалубку для перекрытия из профнастила выставляется торцевая доска, на высоту расчетной толщины перекрытия по профнастилу, препятствующая растеканию бетона. Затем вяжется и укладывается в проектное положение арматурный каркас. Для выдерживания толщины защитного бетонного слоя между арматурой и опалубкой на каркас укладываются предназначенные для этого пластмассовые фиксаторы. Если бетонируемое перекрытие из профнастила большое по площади, и его не удается выполнить непрерывно за один раз, в арматурный каркас закладываются отсекающие сетки для устройства рабочих швов. Устройство рабочего шва выполняется строго перпендикулярно горизонтальной плоскости плиты. Затем следует укладка бетона. Этот процесс производится с помощью бетононасосов, передвижных на базе грузовых автомобилей, либо стационарных. Бетон требуемой пластичности, рассчитанной и указанной в проекте, из бетононасоса подается по стальному бетонопроводу, и посредством гибкого шланга равномерно распределяется по площади бетонирования. Возможен вариант укладки бетона при помощи специальных бадей, так называемых туфелек. Такое название они получили из-за своей формы, где задняя часть бадьи открыта для загрузки бетона, а передняя, из которой производится подача бетона закрыта, и на торце оборудован открывающийся шибер, с подающим лотком. В этом случае бетон выгружается в эти бадьи, подается в место укладки, краном, после чего бетонщиком открывается шибер и производится непосредственно бетонирование. Когда площадь перекрытия из профнастила большая, чтобы равномерно распределить нагрузку на опалубку, бетонирование производится в шахматном порядке. Если верно рассчитаны все нагрузки, правильно подобраны тип и сечение арматуры, марка бетона, соблюдена технологическая последовательность работ и последующий уход за бетоном, то на выходе получается нужная вам конструкция, со сбалансированными затратами, готовая к длительной и безопасной эксплуатации.

Монолитное перекрытие по профнастилу: советы и рекомендации по монтажу

  • Преимущества монолитного перекрытия по профлисту
  • Конструктивные особенности
  • Расчет перекрытия
  • Монолитное перекрытие по профнастилу своими руками
    • Подготовка
    • Монтаж опалубки
    • Специфика армирования
    • Заливка бетона

    Сложно сегодня представить строительство, которое могло бы обойтись без применения бетонирования. Конструкции из железобетона присутствуют в фундаменте сооружений, в междуэтажных перекрытиях. Не лишним будет отметить, что в процессе строительства объектов разного назначения вместо сборного железобетона все чаще используют монолитный. В большей степени это касается зданий, имеющих металлический каркас.

    В индивидуальном строительстве особо распространено монолитное перекрытие по профнастилу. Такое решение подходит, к примеру, для сооружений, имеющих нестандартные пролеты или большое количество отверстий, проемов. Рабочий диапазон нагрузок достаточно широк.

    При эксплуатации несъемная опалубка для перекрытий из профлиста выступает также в роли дополнительного внешнего армирования, поскольку не позволяет бетону растечься в процессе застывания.

    Это существенно повышает прочностные характеристики возводимой конструкции и ее несущую способность.

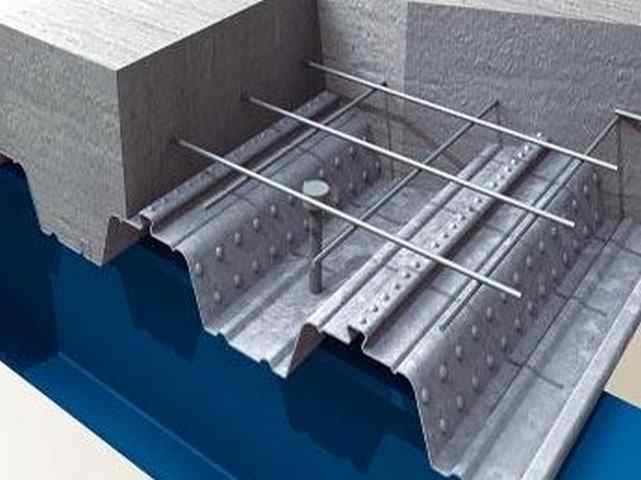

    Такая конструкция представляет из себя пирог, состоящий из следующих прослоек:

    • балки;
    • профнастил;
    • гибкая арматура, выложенная по волне;
    • установленный вертикально стержневой анкер;
    • арматурная сетка;
    • стяжка по профлисту.

    • Организационные и финансовые издержки при устройстве перекрытия по профнастилу не особо высоки.
    • Геометрическая форма и размеры у них могут быть практически любыми.
    • Заливка перекрытия по профнастилу менее трудоемкая и не требует установки опалубки. Гребни профилированного металлического листа существенно уменьшают расход бетона, что зачастую становится важным аргументом в пользу выбора данного решения.
    • Монтаж системы довольно прост, и справиться с ним сможет и новичок.
    • За счет относительно небольшого веса профлистов монолитное перекрытие весит меньше, чем традиционные железобетонные конструкции с разборной опалубкой. И это при их довольно-таки высокой прочности. Таким образом такая система воздействует на фундамент с меньшей силой, что позволяет эффективно использовать ее при ремонте в ветхих зданиях. К тому же профлист позволяет добиться равномерного распределения всех усилий на фундамент.

    • Профнастил, став частью монолитной конструкции, фактически выполняет функции основного армирующего каркаса.
    • Конструктивная толщина бетонного перекрытия по профнастилу может различаться зависимо от мест применения, поэтому требует предварительного расчета.
    • Монтаж занимает значительно меньше времени.
    • Готовая плита перекрытия по профнастилу не менее прочна, чем остальные аналоги. Более того, металлопрофиль делает всю конструкцию даже более жесткой и надежной.
    • Профнастил для перекрытия может различаться по разновидности и марке.
    • Перекрытие огнестойкое: огнестойкость однопролетной плиты с внешним открытым армированием составляет примерно пол часа, а в случае многопролетных монолитных конструкций, армированных по пролету – от 45 минут.

    • Межэтажные металлические перекрытия имеют особое опалубочное усиление, дающее возможность сразу же получить потолок, которому не требуется дополнительная отделка или доработка.
    • Особенно часто конструкции этого типа используют для зданий, имеющих металлический каркас. Колонны связываются с перекрытием посредством арматуры, что делает каркас, более жестким и устойчивым.

    Конструктивные особенности ↑

    Такая конструкция – это цельная плита, забетонированная на профнастиле. Опорами для нее могут служить кирпичные стены и бетон, каркас из стали и железобетонные элементы.

    Монолитные системы могут иметь разную конструкцию, скажем, ребристые и безбалочные.

    • Ребристые, в свою очередь, могут быть:
    • с плитами по профнастилу. Каркасом для них служат балки, опирающиеся на колонны. Величина пролета варьируется в пределах 4–6 м. Что же касается толщины плиты, то она зависит от уровня нагрузки, а также размеров. Однако наиболее чаще встречается толщина в диапазоне 60–160 мм.
    • со второстепенными балками помимо плит. Толщина плит здесь – не более 120 мм. Стоимость монолитного перекрытия в этом случае выше, к тому же для его обустройства требуется больше времени.
    • В основе безбалочных конструкций лежит сплошная плита, опирающаяся на колонны.

    На заметку

    Если бетонируемая поверхность имеет проемы, то для армирования монолитного массива вокруг них в отверстия дополнительно приваривают арматуру.

    • Технология перекрытия по профлисту сводится к монтажу опалубка из металлопрофиля, поверх которого сооружен арматурный каркас.
    • Нагрузка, воздействующую на бетонную плиту, через монолитное перекрытие по металлическим балкам передается на опорные балки и фундамент.
    • Вид и марка профнастила для перекрытий, сечение металлических элементов арматуры и габариты бетонной полки зависят от длины  пролета между опорами и от эксплуатационной нагрузки. Для расчета толщины плиты чаще всего пользуются его отношением к величине пролета, равным один к тридцати. То есть, при длине пролета в 6 метров толщина бетонного слоя должна как минимум равняться 20 см.

    • Расчет монолитного перекрытия по профнастилу основывается на испытываемых им расчетных нагрузках, а также весе имеющихся конструкций и размерах сооружаемого здания. От этих параметров зависит, каким должен быть профиль и сечение металлических опорных балок каркаса, колонн, характеристики фундамента.
    • Системы данного типа относят к разряду конструктивно ответственных строй объектов, поэтому монтажные работы начинают только после подготовки соответствующей проектной документации. Последнюю, как и расчет прочностных характеристик  выполняют на основе соответствующих СниП, в частности касающихся стальных или ж/б (бетонных) конструкций.
    • Такой расчет достаточно сложен и трудоемок, поэтому проектировщики, как правило, прибегают к помощи специальных программ. Рабочая документация монолитного бетонного перекрытия по профнастилу включает план, чертежи опалубки, армирования (в основном в формате dwg), а также спецификацию материалов.

    Монолитное перекрытие по профнастилу своими руками ↑

    Подготовка ↑

    Заливка бетона по профлисту требует технически грамотного подхода к начальному этапу работы. Предварительно необходимо:

    • рассчитать усилия на основе точных размеров будущей постройки,

    Важно

    Очень важно заранее уточнить у производителя эксплуатационные характеристики профлистов.

    • рассчитать с требуемым запасом прочности материал, из которого изготавливают каркас;
    • подобрать вид металлопрофиля, определиться с размерами листа и толщиной материала;
    • провести расчет сортамента арматуры, которая предназначена для устройства несущего каркаса.

    Таким образом, подготовительный расчетный этап позволяет выяснить, какой необходим сортамент, номенклатуру металлических балок и колонн. Для колонн в качестве базового материала используют трубы из стали профильного сечения. Для изготовления балок используют металлические швеллера. От точности расчета монолитной системы зависит устойчивость всей конструкции.

    На заметку

    Шаг балок зависит в основном от вида используемого профнастила, точнее от высоты его профиля. Чем она  больше, тем меньшим выбирают шаг балок.

    Монтаж опалубки ↑

    При выборе длины профнастила учитывают ряд важных моментов:

    • чтобы лист в дальнейшем не прогибался, опор должно быть три вместо двух;
    • при коротких пролетах заливать бетон будет проще, так как давление при этом будет меньше.

    Для крепления профлиста на металлическую основу обычно пользуются специальными саморезами, оснащенными усиленным буром. Благодаря такому усилению, саморез с легкостью проникает в швеллер. Причем совсем необязательно его заранее просверливать. Не зря же такой крепеж называется еще бронебойным.

    Рекомендуем

    Учитывая достаточно большое количество точек крепежа, используйте для закручивания саморезов шуруповерт или дрель, которую выставляют  на небольшие обороты.

    Конструкция находится под воздействием очень высоких нагрузок, достаточно вспомнить, что бетон (чаще всего марки М-350) для заливки почти в 2,5 раза тяжелее, чем вода.  Надежность опалубки во многом зависит от способа крепления профлистов.

    Листы рекомендуется крепить в местах соприкосновения с балкой бронебойными саморезами с шагом порядка 40 см. В местах нахлестов также следует зафиксировать отдельные листы друг с другом. Крепление выполняют саморезами меньшего размера и меньшим шагом – порядка 25 мм.

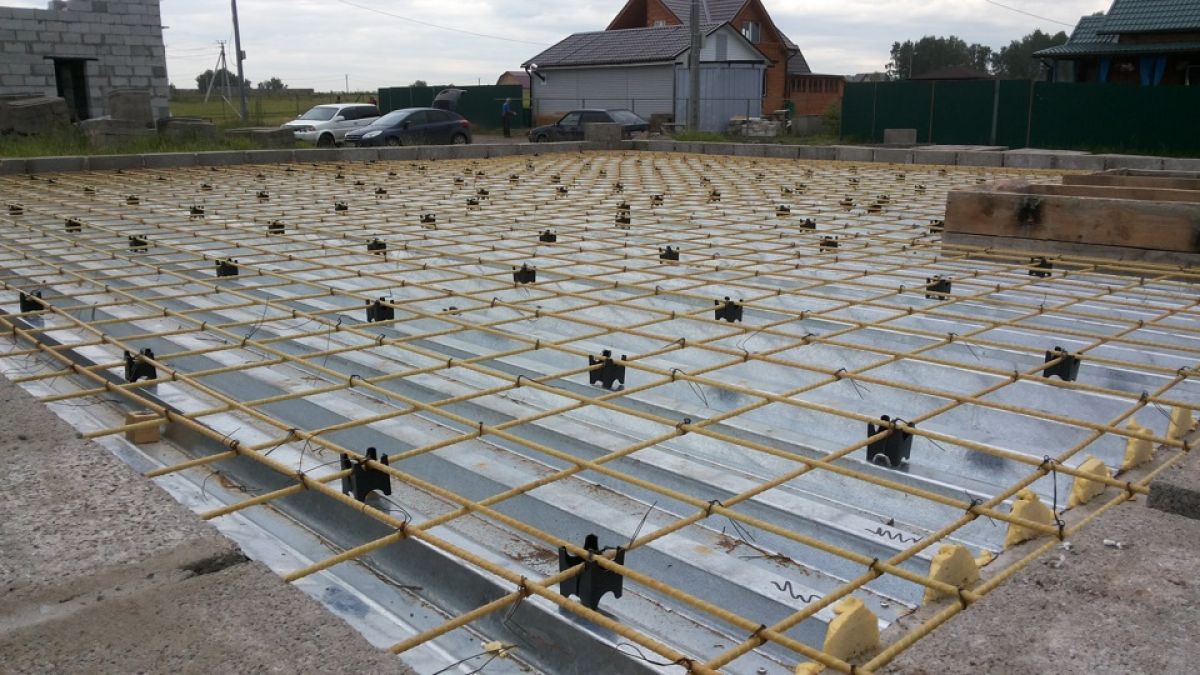

    Завершив укладку профиля, приступают к армированию перекрытия по профнастилу.

    Специфика армирования ↑

    Наличие несъемной опалубки не обеспечивает плите дополнительную прочность, в то время как  в процессе эксплуатации бетон находится под воздействием больших нагрузок как на изгиб, так и на сжатие.

    Чтобы избежать возможных осложнений, сооружают внутренний каркас из металлических прутьев, которые укладывают во впадины профлиста.

    Выполняют также «верхнее» армирование, уложив трубы по гребням листов Таким образом, из продольных и поперечных составляющих создается объемный арматурный каркас. Его элементы либо сваривают, либо соединяют стальной проволокой.

    Заливка бетона ↑

    • До начала бетонных работ профнастил усиливают дополнительными подпорками, которые устанавливают между опорными балками в середине пролетов. Профлист после этого не будет выгибаться под весом удерживаемой бетонной смеси. Опоры убирают не раньше, чем заливка успеет набрать марочную прочность.
    • Бетон заливают поэтапно, так как забетонировать весь объем за раз проблематично. За рабочий день рекомендуется бетонировать конкретный пролет.
    • Бетон должен выстояться пока не достигнет рабочий прочности. Летом он созревает, то есть набирает марочное значение примерно на 80%, за 10–11 суток, зимой же – за месяц. Поскольку при отрицательной температуре бетон набирает прочность значительно дольше, то заливку рекомендуется проводить в теплое время года.
    • В жаркую погоду бетонную поверхность увлажняют водой, чтобы не дать ей растрескаться и обеспечить созревание состава.

    Рекомендуем

    Если при устройстве монолитной системы возможны заморозки, то правильнее изначально выбирать смесь с противоморозными добавками. Такая бетонная смесь набирает прочность и при отрицательной температуре. К тому же ряд специальных технологий позволяют значительно сократить время его схватывания. Конечно, стоимость состава при этом повышается.

    © 2020 stylekrov.ru

Источник: https://stylekrov.ru/monolitnoe-perekrytie-po-profnastilu.html

Перекрытие по профнастилу монолитное: расчет и монтаж

Современные технологии позволяют производить строительные работы всё дешевле и быстрее.

Наибольшей популярностью сейчас пользуется монолитное перекрытие по профнастилу, позволяющее не только сократить стоимость и сроки строительства, но и значительно снизить трудоёмкость работ.

Технология применяется к зданиям любой формы и размера, достаточно грамотно и скрупулёзно провести расчет перекрытия по профнастилу.

Инструменты и материалы для работ

В работе с монолитным перекрытием вам пригодятся следующие инструменты и материалы:

Основание из профиля

  • цемент;
  • песок;
  • емкость;
  • бетономешалка;
  • лопата;
  • профнастил;
  • саморезы;
  • арматура;
  • опалубка;
  • мастерок.

Что такое профнастил и где он применяется?

Профнастил представляет собой оцинкованный стальной гофрированный лист. Волнистость этот материал приобретает путём холодного проката.  Иногда на материал также наносится дополнительное антикоррозийное покрытие, повышающее дополнительно его внешнюю привлекательность.

Профнастил для перекрытий применяется для облицовки стен, создания кровли, строительства заборов, ограждений, ангаров и бытовок. Можно выделить следующие типы профлиста, выпускаемые современной промышленной отраслью:

  • тип С – профиль для стен;
  • тип НС применяется для настила и строительства стен;
  • Н – несущий тип, применяемый для кровли (как плоской, так и одно- и двускатной) и перекрытий.

Несущий профлист

Профилированный металлопрокат типа Н имеет наибольшую несущую способность, что и позволяет применять его для кровли. Высота профиля также наибольшая среди прочих разновидностей. К примеру, в профиле Н35-1000-0,7 – 35 – это высота профнастила в миллиметрах, 1000 – ширина, а 0,7 – толщина.

Специфика расчёта материала

При проведении расчета нужно в обязательном порядке учитывать габариты постройки, вес всей конструкции, а также коэффициент нагрузки на перекрытие и параметры фундаментного основания дома. Виды металлических опор и колонн будут выбираться в соответствии с параметрами постройки.

Перекрытие по профлисту будет иметь такую толщину, какой будет требовать уровень эксплуатационной нагрузки. Параметры опалубки и сечение металлических крепежных стержней также зависят от степени нагрузки, а также от длины пролета между балками опор.

Перекрытие по профнастилу, включающее профиль и плиту, будет иметь ширину в пропорции 1: 30 (по отношению к длине пролета).

Проектирование конструкции

Перед началом строительных работ необходимо подготовить все проектные документы согласно СНиП II-23-81.

В силу того, что застройщикам без специального инженерного образования крайне трудно выполнить расчёт конструкции, проводимый по этим документам, было создано специальное ПО, при помощи которого, любой желающий может создать рабочую документацию и выполнить все расчёты. Кстати говоря, при помощи той же программы можно выполнить чертежи опалубки и арматуры, а также посчитать общие затраты на материалы.

Не закончив предварительно работу с документацией и расчётами, монолитное перекрытие по профнастилу строить не рекомендуется, ведь в таком случае велика вероятность, что вероятная нагрузка на перекрытие или же кровлю (плоскую или со скатами) будет высчитана неверно, вследствие чего деформируется либо постройка, либо сам профлист.

Кроме того, стоит заранее рассчитать шаг между опорными балками, который варьируется в зависимости от типа профнастила (к примеру, тип Н, используемый для плоской кровли, нуждается в частом шаге между опорными балками, ведь высота этого профиля выше остальных – целых 35 мм.). Это связано с тем, что прочность бетонной заливки будет невысока.

После того как все расчёты будут произведены, можно начинать строить монолитное перекрытие по профнастилу, которое реально выполнить собственноручно, но для этого вам понадобятся специальные инструменты и высокотехничное оборудование.

Устройство монолитного перекрытия по профнастилу

Готовый потолок – вид снизу

Главный этап возведения перекрытия из железобетона – подготовка и заливка опалубки. Готовая монолитная конструкция в дальнейшем может использоваться как потолок, не нуждающийся в дополнительной отделке и декорировании.

Второе немаловажное звено монолитного перекрытия – профили. Именно благодаря им достигается ребристое сечение, в разы повышающее уровень надёжности перекрытия. Также благодаря использованию профилей можно сократить расходы на армирование конструкции, что сократит общие расходы на строительство.

Перекрытие из профнастила представляет собой, по сути, несъёмную опалубку, опорой для которой как раз и является металлический каркас. В силу того, что общая конструкция имеет внушительный вес и прочность, материалы для стен можно применять более легкие, не опасаясь за крепость постройки, ведь за неё отвечает каркас из металла.

Нагрузка переносится на плоскую часть каркаса, что еще сильнее облегчает нагрузку на стены и фундамент. Таким образом, можно даже дополнительно сэкономить и построить дешевый и быстро возводящийся колонный фундамент.

Основные этапы монтажа

Прежде чем делать расчёт длины листа профнастила, стоит учитывать, что его опора должна обеспечиваться сразу на 3 опорные балки, дабы в будущем лист не перегибался и не деформировался.

Крепление профиля

Фиксация профиля с помощью саморезов

Если расчеты были предварительным этапом, то первым этапом будет крепление листов к металлическому основанию. Это делается при помощи саморезов с усиленным буром. При этом крепеж свободно может зайти в швеллер даже тогда, когда отверстие там не делалось специально.

Крепления нужно сделать везде, где профлист соприкасается с балкой опоры, ведь общая нагрузка на конструкцию будет довольно высокой.

Армирование

Следующий этап работ – армирование. Арматура – это каркас, который помогает бетонной заливке выдерживать сильные нагрузки.

Структура арматуры будет состоять из 12-миллиметровых продольных прутьев, укладываемых в каждую из волн профнастила.

Если требуется еще больше усилить конструкцию, можно добавить поперечные прутья арматуры (толщиной в 6 мм). Арматурный каркас соединяется сваркой или стальной проволокой.

Укрепление конструкции

Заливка перекрытий

Следующий этап – заливка перекрытий. Сорт бетона должен быть наивысшим, кроме того, всю заливку нужно произвести за один раз. Замес бетона лучше не делать самостоятельно – надёжней будет заказать готовый и залить его при помощи спецтехники (бетононасос и транспортер).

Заливка раствора

Выравнивание

После заливки перекрытия его необходимо тщательно выровнять. Предварительно нужно добавить несколько подпорок, страхующих профнастил от прогиба под тяжестью бетонной заливки. Дополнительные опоры устанавливаются между основными опорными балками.

Советы по работе с бетоном

Только лишь бетон окрепнет (на это потребуется почти месяц), опоры можно устранить. Заливка производится лишь при температуре выше нуля, ибо при минусовой температуре велика вероятность, что сохнуть он будет еще дольше.

Если по каким-либо причинам работы приходится проводить при очень низкой температуре, стоит купить бетон с дополнительными добавками, которые помогут смеси окрепнуть.

Если приходится работать в сухую и жаркую погоду, то, для того чтобы предотвратить появление трещин, залитый состав потребуется периодически увлажнять. Если во время проведения работ могут возникнуть заморозки, то рекомендуется заказать смесь со специальными добавками. Она может набрать необходимую прочность даже при низкой температуре.

Источник: https://DomZastroika.ru/slabs/perekrytie-po-profnastilu-monolitnoe.html

Как сделать монолитное перекрытие по профнастилу своими руками: расчет, монтаж

В современном строительстве активно применяются передовые технологии и материалы. Так, одним из популярных решений является профнастил для перекрытий. Подобное изобретение обладает массой эксплуатационных достоинств.

Преимущества перекрытия с профнастилом

Перекрытие по профнастилу характеризуется следующими плюсами:

  1. Невысокая стоимость материала и монтажных работ. Поскольку установить перекрытие несложно своими руками, финансовые затраты остаются минимальными. Сам материал продается по доступной цене.
  2. Возможность реализации любых архитектурных решений и монтаж разных геометрических форм.
  3. Процесс заливки относительно простой и исключает необходимость опалубки. Использование гребней снижает расходование бетонной смеси, что тоже положительно влияет на конечную стоимость работ.
  4. Завершить монтаж системы сможет даже неопытный новичок.
  5. Готовое перекрытие легче конструкции из железобетона со съемной опалубкой, при этом прочностные свойства остаются на высшем уровне. В результате система не оказывает на основание больших нагрузок и остается эффективным решением для старых построек. Еще с помощью профлиста можно достичь грамотного распределения усилий.
  6. Являясь незаменимой составляющей монолитной конструкции, профнастил принимает на себя роль армированного каркаса.
  7. Показатели толщины перекрытия определяются местом его эксплуатации. Чтобы они соответствовали требуемым стандартам, нужно выполнить ряд расчетов.
  8. Готовая плита обладает хорошей прочностью, а наличие металлического профиля усиливает конструкцию и придает повышенную степень жесткости.
  9. На рынке доступны разные марки и типы профнастила. Это расширяет возможности выбора и позволяет найти оптимальный вариант для любых условий применения.
  10. Материал характеризуется повышенной устойчивостью к воспламенениям. Показатели огнестойкости равны 30 минутам, а если речь идет о монолитной системе с армированным пролетом — 45 мин.
  11. Перекрытия между этажами характеризуются усиленной опалубкой, которая позволяет обустроить потолок без отделочного слоя или других монтажных работ.
  12. Профнастиловые разработки незаменимы для помещений с металлическим каркасом. Для связывания колонн используется арматура, делающая каркас жестким и устойчивым к различным негативным воздействиям.

За счет небольшого веса, жесткости и устойчивости к коррозийным процессам профнастил пользуется большой популярностью и применяется для строительства построек разного назначения.

При связывании с бетонной смесью он берет на себя часть нагрузок, приходящихся на плиты перекрытия. Монолитный элемент фиксируется на легком несущем каркасе, что снижает расходы на формирование оснований и покупку стеновых материалов. В их качестве используются легкие газоблоки или пеноблоки. Раствор бетона заливают на профнастил без применения сложной опалубки.

Еще плиты на основе профлистов характеризуются минимальным весом и выглядят аккуратно. Устанавливая подобное решение в своем доме, можно не беспокоиться об отделочных или изоляционных слоях.

Материал удобен в эксплуатации и легко транспортируется.

Расчет перекрытия

Собираясь соорудить перекрытие из профнастила, необходимо провести некоторые расчеты, руководствуясь требованиями и нормами СНиП, СТО и др.

Важно обращать внимание на габариты помещения, величину шага монтажа поперечных балок, их длину, возлагаемую нагрузку и свойства несущего материала.

Еще следует обращать внимание на тот факт, что каждый лист вдоль длины опирается на 3 балки, а с учетом планируемой нагрузки определяется толщина армированных элементов и высота плиты.

С помощью сокращения шага пролета можно предотвратить проблему прогибания листов. Еще нужно учитывать вес полезной нагрузки, которую принимает межэтажное перекрытие. В качестве нормы используется показатель 150 кг/м², к которому прибавляется 33%.

Устройство монолитного перекрытия

Устройство монолитного перекрытия по профнастилу предусматривает наличие железобетонного элемента.

Ключевыми составляющими перекрытия из профнастила является профлист, армирующий каркас и бетон. Подобное изделие основывается на балочном каркасе, а нагрузка распределяется не на стеновые конструкции, а на колонны. У каждой колонны имеется собственный фундамент.

Перекрытие по профнастилу монолитное представляет собой конструкцию, которая подразумевает получение формообразующей поверхности и расширяет возможности строителей в реализации сложных проектов и геометрических форм.

В зависимости от высоты размещения перекрытия выбирается подходящая стойка для опалубки. Телескопические изделия бывают индивидуальными и рамными. Если высота большая, лучше воспользоваться опалубочной башней, а толщину перекрытия расширить до 1000 мм.

При небольшой высоте допускается применение изделий толщиной 300 мм. Чтобы получить сложную конфигурацию, нужно задействовать деревянную клееную балку с разной длиной.

Основные этапы монтажа

Монолитное перекрытие по профлисту обустраивается посредством соединения перфорированных листов с поперечными балками. Дальше происходит монтаж опалубки, подразумевающий верхнюю фиксацию листов. Чтобы залить бетонную смесь под поверхность материала нужно обустроить временные опоры, гарантирующие неподвижное состояние всей конструкции.

На настиле располагают металлическую арматуру и бетонируют нижний накат. Дальше выполняется выравнивание потолка и напольного покрытия. Когда перекрытие получит требуемую степень жесткости, временные опоры можно демонтировать.  При выборе безбалочного крепления необходимо учитывать некоторые нюансы.

Крепление профиля

Если все расчеты были выполнены правильно, первым этапом будет фиксация профлистов на металлической основе. Для этой цели задействуются саморезы и усиленный бур. При этом крепежный механизм может зайти в швеллер даже при отсутствии специальных отверстий.

Чтобы усилить прочность конструкции, крепления нужно установить везде, где это возможно.

Армирование

Процедура армирования подразумевает обустройство внутреннего каркаса из металлических прутьев в монолитном бетоне, что гарантирует повышенные прочностные свойства.

Для организации объемной структуры задействуется сварная сетка с ячейками 15 х 15 см и отрезки арматуры, соединяющиеся с помощью вертикальных связей или сварочного оборудования.

Допустимый шаг объемной перевязки не должен превышать 20 см.

Заливка перекрытий

Заливка перекрытия по профнастилу бетоном делается по мере необходимости за один раз. Если подобная возможность отсутствует, необходимо зафиксировать временной промежуток, за который материал будет схватываться.

Рекомендуется применять готовые бетонные смеси под марками М300 или выше с мелкофракционным щебнем (до 5 мм). Такой материал сможет заполнить все пустоты в опалубке и усилить конструкцию.

Необходимо осуществить вибропрессование.

Работы по бетонированию осуществляются при плюсовых и минусовых температурных значениях. Во втором случае необходимо выбирать такие марки бетона, которые имеют в своем составе специальные пластификаторы.

В первую очередь смесь нужно залить в перфорацию профлиста, а потом распределить по всей площадке. Если листы будут фиксироваться на внутренней полке двутавра, смесь лучше залить до уровня верхней полки.

Чтобы подать бетонную смесь, можно использовать следующие методы и инструменты:

  1. Стационарный или передвижной бетонный насос.
  2. Ленточный транспортер.
  3. Строительную бадью, для поднятия которой используется кран.

Подобный метод позволит залить смесь за один заход. Для выравнивания всей поверхности используется строительная гладилка. Слой бетона уплотняется с помощью глубинного вибратора, а с целью «железнения» поверхности задействуется сухой цемент.

Специфика бетонирования напрямую зависит от погодных условий.

Чтобы предотвратить образование трещин, негативно влияющих на бетонную структуру, необходимо регулярно обслуживать несущий профнастил для перекрытий, увлажняя его и защищая влагоемкими материалами.

Укладка перекрытия в Москве возможна при температуре не меньше +5°С. Процесс затвердевания летом может занять 1-2 недели при температурном диапазоне 15-20 °С.

Руководствуясь существующими строительными нормами и требованиями, бетонную плиту нужно возвышать над волнами профильных листов не меньше чем на 5 см. Если используется дополнительная стяжка, значение можно уменьшить до 30 мм.

Выравнивание

Для выравнивания раствора используются гладилки и сухой цемент, обеспечивающий надежную защиту от негативных воздействий. Минимальные показатели толщины, которыми должен обладать безбалочный профнастил для перекрытия, составляют 250 мм.

В холодный период процедура созревания камня занимает больше времени. Если условия созревания соответствуют комфортным, временные опоры можно демонтировать меньше чем за месяц, переходя к следующему этапу обрабатывания профлиста.

Источник: https://1beton.info/maloetazhnoe/perekritie/monolitnoe-po-profnastilu

Как правильно сделать монолитное перекрытие по профнастилу

Монолитное перекрытие по профнастилу постепенно вытесняет традиционные строительные технологии. Во время создания перекрытия профлист играет роль несъемной опалубки, обеспечивая таким образом внешнее армирование железобетонной конструкции.

Преимущества монолитных перекрытий по профлисту

Сборно-монолитное перекрытие

Быстрый рост популярности этого вида перекрытий объясняется целым рядом преимуществ:

  • Возможность применения любого профнастила.
  • Дополнительное армирование конструкции.
  • Снижение общей нагрузки на фундамент здания.
  • Возможность использования технологии в зданиях и сооружениях любого типа.
  • Увеличение прочности, надежности и долговечности конструкции.
  • Сокращение расхода бетона и арматуры при создании перекрытия.

Отличительные особенности монолитного перекрытия

Монолитное перекрытие по профнастилу имеет ряд отличительных особенностей. В такой конструкции профлист является не просто несъемной опалубкой, а дополнительным металлокаркасом, усиливающим перекрытие. А металлические колонны и балки становятся дополнительной опорой.

В процессе возведения стен появляется возможность применения легких строительных материалов — пено- и газоблоков — отличающихся невысокой прочностью и неспособностью выдержать значительный вес традиционного железобетонного перекрытия. Ведь основная нагрузка приходится не на стеновую конструкцию, а на образованный профлистом металлокаркас.

При использовании этой технологии появляется еще один не менее важный плюс — возможность возведения легкого фундамента, не требующего в отличие от ленточного значительных затрат материалов и средств.

Материалы для создания монолитного перекрытия

Профнастил — вид листового металлопроката, отличающийся наличием на поверхности рифления. Поверхность листа покрывается полимерами или оцинковывается. Такое покрытие выполняет защитную функцию, делая профлист надежным и долговечным материалом. Применяются профилированные листы в самых разных сферах.

На рынке материал представлен тремя типами:

  • С — для стен.
  • НС — для стен и перекрытий.
  • Н — несущий, для кровли и перекрытий.

Максимальной несущей способностью обладает профилированный лист типа Н. Он прочен, надежен и легко выдерживает вес жидкого бетона. Для того чтобы профлист начал играть роль внешней арматуры, необходимо, чтобы металл и бетон образовали одно целое. С этой целью на профиле листа выполняются специальные рифы, усиливающие сцепление.

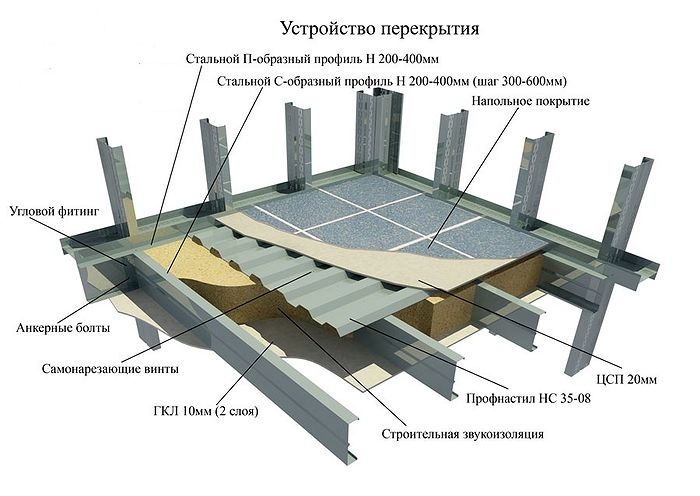

Устройство перекрытия

Перекрытие по профлисту

Для перекрытий подходит профнастил, имеющий дополнительные ребра жесткости. Высота волны должна быть не менее 60 мм, а толщина листа без внешнего защитного покрытия — не менее 0,7 мм. Единственное исключение из этого правила — создание чердачного перекрытия, так как на него приходится значительно меньшая нагрузка, чем на межэтажное.

Перед проведением работ проводится расчет перекрытия по профлисту с учетом следующих характеристик:

  • Размеры здания.
  • Нагрузки на балки и колонны.

При расчете монолитного перекрытия по профилированному стальному листу не учитываются данные на трещинообразование в нижней части конструкции. Обязательно нужно помнить про вероятность смятия ребер или деформации, которые могут возникнуть в процессе эксплуатации.

Расчет верхней части плиты выполняется с учетом всех данных, как это делается при проектировании традиционных сборных железобетонных конструкций.

Так как в процессе эксплуатации есть вероятность прогиба плиты, возможный размер определяется исходя из расчетных постоянных и временных нагрузок на конструкцию.

Анализ этих данных позволяет подобрать оптимальные размеры металлокаркаса. Монтаж конструкции очень прост, и сделать его можно, не прибегая к помощи специалистов. Но расчет всегда должен выполняться профессионалами, так как любая ошибка может привести к тому, что конструкция просто не выдержит нагрузки во время эксплуатации.

Монтаж балочной конструкции

Технология устройства монолитного перекрытия по профнастилу подразумевает использование балок и колонн. С этой целью подойдут металлические трубы, двутавры и швеллера. Расстояние между соседними балками определяется исходя из размеров и формы профиля листа. При значительной высоте профиля шаг между балками может быть уменьшен.

Лист профилированного металлопроката рекомендуется укладывать не менее чем на 3 балки, одна из которых находится в центре конструкции, а две другие — по сторонам.

Профнастил для монолитных перекрытий

К основанию балки профнастил крепится саморезами с усиленным буром, позволяющим не просверливать отверстия в швеллере или двутавре. У специалистов такие саморезы получили название «бронебойных», что соответствует их техническим характеристикам. Крепление выполняется только в местах соприкосновения профнастила с балкой.

Дополнительная фиксация производится в местах стыка листов. Здесь можно применять саморезы на 25 мм. Шаг между саморезами должен быть около 40 см. По ширине листы стыкуются с нахлестом, а по длине встык. Гофры листа должны быть ориентированы вниз.

На стадии возведения обязательно должна быть проверена жесткость стального профилированного листа и ее соответствие расчетным проектным параметрам.

Далее выполняется армирование конструкции. Арматура укладывается в гофры в продольном и поперечном направлениях. Вязка арматуры выполняется проволокой. Не рекомендуется использовать сварку для создания арматурного каркаса. Для формирования защитного слоя используются фиксаторы.

Защитный слой необходим для того, чтобы минимизировать риск выхода арматуры из бетона и воздействия на нее негативных факторов окружающей среды. Тип и размер фиксаторов выбирается в зависимости от проектной толщины защитного слоя.

После создания металлоконструкции можно заливать перекрытие бетоном.

Для того чтобы профилированные листы хорошо выдержали вес жидкого бетона, необходимо дополнительно укрепить металлоконструкцию до момента полного застывания.

Монтаж каркаса

С этой целью применяются дополнительные опоры. Минимальная толщина перекрытия должна составлять 7–8 см. Бетонирование лучше выполнять по пролетам. После полного застывания бетона на одном пролете убираются дополнительные опоры.

Время полного созревания бетона может сильно отличаться в зависимости от температуры окружающей среды. В теплое время года конструкция полностью высыхает примерно за 10 суток.

При отрицательной температуре для этого может потребоваться более месяца.

В соответствие со СНиП 3.03.01-87, перед бетонированием поверхность профлиста должна быть очищена от любых загрязнений, масел, мусора, цементной пыли и т. д. Поверхность промывается водой непосредственно перед заливкой бетонной смеси.

Смесь заливается слоями, которые не должны иметь разрывов и перепадов толщины. Уплотнение бетона осуществляется вибраторами. При выполнении этой работы необходимо следить за тем, чтобы инструмент не воздействовал на профлист, арматуру и другие элементы конструкции.

Следующий слой заливается только после того, как схватится предыдущий.

инструкция по монтажу. Устройство монолитного перекрытия по профнастилу. Устройство монолитного перекрытия по профнастилу

Железобетонные конструкции сегодня используются повсеместно. Бетонирование широко применяется при устройстве фундаментов различных сооружений. Кроме того, оно успешно используется при проведении монтажных работ для перекрытий зданий и каркасов. Причем чаще стали применяться именно монолитные бетонные конструкции. Они имеют ряд преимуществ. Например, их стоимость меньше. Кроме того, им можно придать практически любую форму и размеры. Нередко перекрытие по профнастилу монолитное используется для возведения построек с каркасом из металла. Благодаря им конструкция становится более жесткой и устойчивой.

Сегодня при бетонировании все чаще стала использоваться несъемная опалубка, выполненная из профнастила. Такая конструкция, помимо всего прочего, выполняет роль внешней арматуры. При этом она отчасти компенсирует нагрузку на нижнюю арматурную сетку, что, в свою очередь, увеличивает не только прочность, но и несущую способность перекрытия. Помимо этого, монолитная плита с профлистом имеет покрытие, выполняющее одновременно защитную и декоративную роль, благодаря чему можно избежать трат на проведение облицовочных работ.

Расчет перекрытия по профнастилу

Габариты профиля опалубки, толщина перекрытия по профнастилу, а также сечение стержней из металла зависят от нагрузки, возникающей во время эксплуатации, а также от длины пролета, имеющегося между опорными балками. Что касается толщины плиты, то она обычно определяется в зависимости от длины пролета соотношением 1:30.

При расчете обязательно должны быть учтены размеры будущей постройки, вес строительной конструкции. Помимо этого, нужно брать во внимание расчетные нагрузки на перекрытие и характеристики фундамента самой постройки. От данных параметров зависит то, какие виды металлических балок и колон будут использоваться.

Чертежи монолитного перекрытия по профнастилу выполняются в любом случае. Сама по себе данная строительная конструкция является очень важной, и требует при монтаже строгого соблюдения правил техники безопасности. Поэтому прежде чем начать основные работы, нужно обязательно подготовить проектную документацию. Она, как правило, выполняется по СНиП II-23-81. По нему же производится расчет конструкции.

Эти вычисления считаются довольно сложными. Поэтому было разработано специальное ПО, облегчающее проведение расчетов и позволяющее создавать рабочую документацию. К ней, в частности, относятся чертежи опалубки и армирования, а также смета на закупку материалов.

На этапе проектирования выполняются ещё технические и экономические расчеты, которые позволяют определить то, насколько целесообразно делать именно монолитное перекрытие для того или иного здания. Дело в том, что его цена выше, чем на монолитную железобетонную конструкцию, выполненную с обычной опалубкой. Следует понимать, что ошибки в расчетах влекут за собой не только дополнительные расходы, но и могут грозить жизням людей. По этой причине если ранее подобные вычисления вы не делали, то строго рекомендуется обратиться за помощью к профессионалам.

Целесообразнее всего использовать профнастил для перекрытий, имеющих нестандартные габариты. В таких конструкциях нередко имеется немало технологических проемов. В этом случае изготавливать индивидуальные щитовые опалубки будет дороже. К тому же не будет возможности использовать её множество раз.

Работу нельзя начинать, не убедившись, что все необходимые расчеты были выполнены. Кроме того, должны быть определены возможные нагрузки. В качестве основания обычно используют колонны из металла и балки. Их размеры тоже необходимо определить заранее. Чтобы это сделать, нужно произвести расчет нагрузки на перекрытие. При этом следует учитывать тот факт, что шаг балок зависит от материала профнастила. Так, чем высота профиля больше, тем между балками меньше расстояние. Это связано с тем, что прочность заливки бетоном будет не очень высокой.

Если будут выполнены все условия и требования, то вы сможете собственноручно сделать монолитное перекрытие по профнастилу. Для этого понадобится только специальное оборудование. Саму же технологию выполнения работ нельзя назвать сложной. Причем, чтобы уменьшить затраты на их проведение, рекомендуется просто арендовать необходимое оборудования, а не покупать его.

Устройство монолитного перекрытия по профнастилу

Все работы вполне по силам сделать своими руками. Для этого понадобится, как уже говорилось выше, подготовленная документация, в частности, планы и чертежи. При этом нужно соблюдать все требования, которые указаны в инструкции. Вообще, несущий профнастил требует к себе внимательного отношения, ошибок он не терпит. Перекрытие под фундамент является одним из основных компонентов строительства любого дома. Если планировка будет выполнена неверно, то вся конструкция может стать непригодной для эксплуатации. Чтобы этого избежать, необходимо внимательно проводить все строительные работы. Поэтому, если нет опыта, то рекомендуется посоветоваться или даже заручиться помощью специалиста.

Основным этапом по возведению железобетонного перекрытия является заливка опалубки. Когда монолитная конструкция будет готова, её можно использовать как готовый потолок, без необходимости проводить дополнительные доработки и отделочные работы.

Еще одним важным звеном в монолитном перекрытии являются профили. Они позволяют получить ребристое сечение. Благодаря наличию ребер надежность перекрытия становится намного выше. Кроме того, сокращаются расходы на приобретение арматуры и бетонной смеси. Что в свою очередь уменьшает стоимость строительства в целом.

Перекрытие из профнастила можно рассматривать как опалубку, только не снимаемую. На нее затем будет залит слой бетона. При этом металлический каркас перекрытия будет выполнять роль опоры. Такая надежная конструкция дает возможность использовать для возведения стен более легкие материалы. Ведь часть нагрузки от перекрытия приходится на металлический каркас, что в свою очередь снижает давление на стены.

Благодаря конструкции из профнастила можно в ходе строительства использовать более дешевые фундаменты, и это одно из основных её преимуществ. В других случаях возведение массивных построек требует закладку основания ленточного типа, а для него потребуются немалые затраты на монтаж и приобретение стройматериалов.

Если нагрузка переносится на каркас, то это очень облегчает стены. В данных условиях уменьшается давление непосредственно на сам фундамент. Поэтому допускается использовать более дешевый вариант базиса – колонный. При этом чтобы изготовить такой каркас, не потребуется больших финансовых затрат. Это сэкономит как деньги, так и время. Если используется колонный фундамент, то нельзя забывать, что каждая колонная способна нормально выдерживать давление только со своей стороны.

Монтаж перекрытий из профнастила

Монтаж рассмотрим на примере при следующих условиях:

  • между балками расстояние составляет не более 2,5 м,
  • марка материала – ТП-75,
  • а толщина листа – 0,9 мм.

Прежде чем рассчитать необходимую длину профнастила, важно учесть, что в конечном итоге он должен надежно опираться на три балки. Благодаря этому лист не будет перегибаться в будущем.

Лист к металлическому основанию прикрепить довольно сложно. Чтобы это сделать, рекомендуется приобрести саморезы с усиленным буром. Эта особенность позволяет крепежу без труда зайти в швеллер. Причем даже в том случае, если не было сделано для него отверстие. Перекрытие по профнастилу можно делать с бронебойным (32 крепежом).

Сами крепления рекомендуется размещать в каждой зоне, где профлист имеет соприкосновение с балкой основания. Дело в том, что нагрузка на подобную конструкцию будет достаточно высокой. Места стыков каждого из листов также нужно закрепить между собой при помощи саморезов меньшего размера. Причем вкручивать их следует так, чтобы между ними было расстояние около 20 мм. Когда профнастил будет готов, можно начинать подготавливать армирование.

Перекрытие по профнастилу: армирование

Арматура, по сути, играет роль каркаса, благодаря которому залитый бетон сможет выдержать рабочие нагрузки. Если опалубка будет несъемной, то монолитное перекрытие окажется менее прочным. Следовательно, армирование необходимо выполнять по всем правилам. Объемная структура выполняется из продольных 12-миллиметровых прутьев, которые укладываются в каждую впадину профнастила. Помимо этого, используется так называемое верхнее армирование. В данном случае из арматуры толщиной 12 мм выполняются продольные части, а поперечные — из 6-миллиметровых прутьев.

Части арматурного каркаса между собой соединяются при помощи сварки либо стальной проволоки. Метод сварки хорош тем, что конструкция в итоге получается довольно прочной. Кроме того, такое соединение довольно быстро сделать собственноручно. Тем не менее, лучше все же использовать проволоку. Каркас опалубки возводится из древесины. Сами доски необходимо защитить при помощи пленки или рубероида.

Заливка перекрытий по профнастилу

Перекрытия выполняются из высококлассной марки бетона. Чтобы получить максимальную прочность, заливка должна быть выполнена за один раз. Следовательно, все необходимое для проведения работ должно находиться «под рукой». Бетон, замешанный своими руками, лучше не использовать. Лучше всего заказать готовый. Кроме того, для заливки понадобится спецтехника. В частности, бетононасос и транспортер ленточного типа.

После того как перекрытие будет залито, его необходимо как следует выровнять. Не забывайте перед заливкой бетонной смеси установить несколько дополнительных подпорок. Они помогут избежать прогиба профнастила под тяжестью удерживаемой смеси. Эти опоры располагаются обычно непосредственно между балками.

Когда состав наберет достаточную прочность, опоры убираются. Для этого при нормальных условиях требуется не менее 30 суток. Заливку следует делать, только если в помещении температура воздуха выше нуля. Так, за 12 суток бетон может набрать до 70% прочности. При других условиях для набора прочности бетону требуется больше времени.

Если приходится работать в сухую и жаркую погоду, то, для того чтобы предотвратить появление трещин, залитый состав потребуется периодически увлажнять. Если во время проведения работ могут возникнуть заморозки, то рекомендуется заказать смесь, которая имеет специальные добавки. Она может набрать необходимую прочность даже при низкой температуре. Однако такие средства имеют довольно высокую стоимость. Поэтому чтобы сократить затраты, работы по заливке бетона лучше проводить в последний месяц весны либо летом.

Заливка перекрытия по профнастилу: видео

_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _

Глоссарий терминов по гофрированным материалам
