Перекрытие по профнастилу монолитное: 53-03 ТК «Технологическая карта на устройство монолитных перекрытий зданий по стальному профилированному настилу»
Монолитные перекрытия по профнастилу: технология несъемной опалубки
Монолитные перекрытия по профнастилу, возведенные на основе технологии несъемной опалубки, получили широкое распространение в современном строительстве. Данный способ позволяет строить надежные и долговечные сооружения на облегченном фундаменте быстровозводимым способом.
Из какого профнастила делают перекрытия?
Для сооружения монолитных перекрытий по профлисту применяется исключительно несущий профнастил: Н57, 60, 75, 114. Поскольку только эти марки способны выдержать вес залитого бетона. Наряду с обычными изгибами гофра листы снабжены небольшими канавками, которые придаю дополнительную жесткость материалу. Выбор высоты гофра зависит от требуемой несущей способности и определяется на этапе расчетов.
Профнастил для опалубки перекрытий по цене самый дорогой, поскольку он имеет наименьшую полезную ширину и изготавливается из листа толщиной не менее 0,6 мм (Н-57, 60 по ГОСТ) и 0,7 мм (Н-75, 114).
Преимущества бетонных перекрытий по профнастилу
- Жесткость. Жесткость материала позволяет ему стать превосходной несъемной опалубкой, которая выдерживает вес жидкого бетона.
- Равномерная нагрузка. При использовании несущего профнастила для перекрытий нагрузка от веса равномерно распределяется на весь каркас, что позволяет облегчить стены и фундамент
- Дополнительная прочность. Ребра жесткости профнастила для перекрытий выступают в качестве дополнительного внешнего армирования, что придает межэтажному бетонному перекрытию высокую прочность при меньшей толщине (в сравнении с технологией съемной опалубки).
- Удобство и быстрота монтажа. Для сооружения перекрытия не требуется спецтехника с высокой грузоподъемностью (в отличие от готовых бетонных плит). Закрепление профнастила на металлическом каркасе производится в ускоренные сроки. Можно сразу заливать большие участки. Не требуются усилия по съему опалубки.
- Эстетичный вид потолка.
- Пожаробезопасность. Бетонное перекрытие, защищенное металлическим листом, является пожаробезопасным.
Учитывая данные преимущества, можно без преувеличения сказать, что использование монолитной несъемной опалубки из профнастила позволяет существенно снизить стоимость строительства без ущерба для прочности и долговечности конструкции здания.
Облегченный фундамент вместо монолитной плиты, быстровозводимые стены из сендвич-панелей или газобетонных блоков вместо кирпичной кладки или ж/б плит, колонны вместо несущих стен, потолок не требующий отделки — это более дешевые решения, которые к тому же отличаются удобством и быстротой монтажа.
Благодаря их применению можно строить здания в очень короткие сроки усилиями небольшого количества рабочих.
Технология несъемной опалубки
В строительстве технология несъемной опалубки весьма относится к числу популярных.
Помимо монолитных перекрытий на ее основе делают фундаменты и стены. Рассмотрим, как выглядят основные этапы работ по монтажу несъемной опалубки из профнастила
Перекрытия принимают на себя нагрузку от деятельности, которая будет разворачиваться в здании и сами создают нагрузку на всю конструкцию в целом. По этой причине проектирование перекрытия по профнастилу является обязательным подготовительным этапом.
Для расчета нагрузки используются СНиП 2.03.01-84 «Железобетонные и бетонные конструкции», СНиП II-23-81 «Стальные конструкции», а также специальное пособие: «Рекомендации по проектированию монолитных железобетонных перекрытий со стальным профилированным настилом» (Москва, Стройиздат, 1987).
Расчет и смету на монолитное перекрытие по профнастилу в целях безопасности, а также для удобства и экономии времени лучше заказать у профессионального проектировщика. В нем будет указано, какой профнастил для перекрытий нужно выбрать, по какой схеме укладывается арматура, какой должна быть толщина перекрытия по профнастилу и т.
п. Благодаря проекту вы будете знать, какое количество материала, рабочих, спецтехники потребуется для выполнения работ.
Профлист укладывается с опорой на потолочные балки каркаса нахлестом в одну или две волны. Наилучшим вариантом считается опора на 3 и более балки (это стоит учесть при выборе длины профлиста для несъемной опалубки.
Закрепление выполняется при помощи усиленных саморезов 5.5 на 32 мм. Место нахлеста профлистов дополнительно скрепляются заклепками. Торцевая опалубка из дерева должна иметь высоту по толщине будущего слоя бетона.

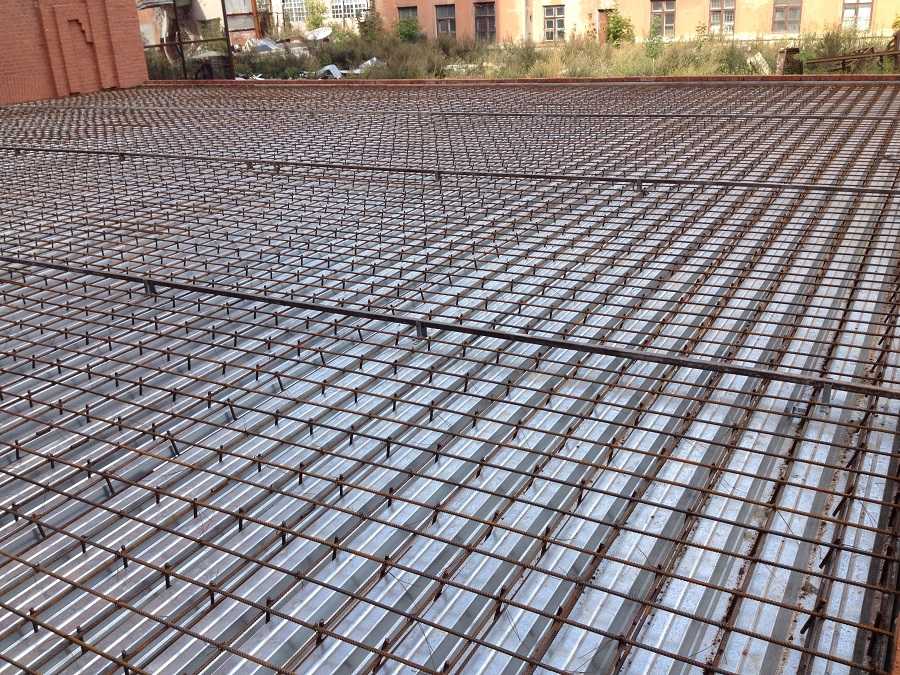

3 этап. Армирование перекрытия по профнастилуДля армирования перекрытия используется металлический прут, уложенный сеткой. Шаг линий определяется проектом. Пруты скрепляются и приподнимаются над слоем профнастила с помощью пластиковых фиксаторов.
4 этап. Заливка перекрытия по профнастилуРекомендации по изготовлению бетонной смеси для несъемной опалубки содержатся в СНиП 3.
03.01-87 «Несущие и ограждающие конструкции». Жидкий бетон подается на опалубку через стальной шланг, подключенный к бетононасосу.
При большой площади заливка производится отдельными участками (разделены направляющими), в шахматном порядке сразу на всю толщину перекрытия. Шахматный порядок обеспечивает равномерное распределение нагрузки по каркасу здания.
После заливки выполняется уплотнение бетона. Для этого используется специальный инструмент – глубинный вибратор. С его помощью выгоняются пустоты и воздушные пузыри, которые образовались при заливке. В результате на поверхности должна появиться белесоватая жидкость – «бетонное молоко».
Застывающее перекрытие закрывают плотным материалом, который периодически увлажняется. Это предотвратит появление трещин и позволит бетону постепенно набирать прочность. Через 3-4 недели произойдет почти 100% схватывание бетона, однако он будет набирать прочность еще несколько лет.
В следующих видео показана заливка бетона и его выравнивание виброрейкой:
youtube.com/embed/NR0Tgao-b0c» frameborder=»0″ allowfullscreen=»»> Где используют перекрытия из профнастила?

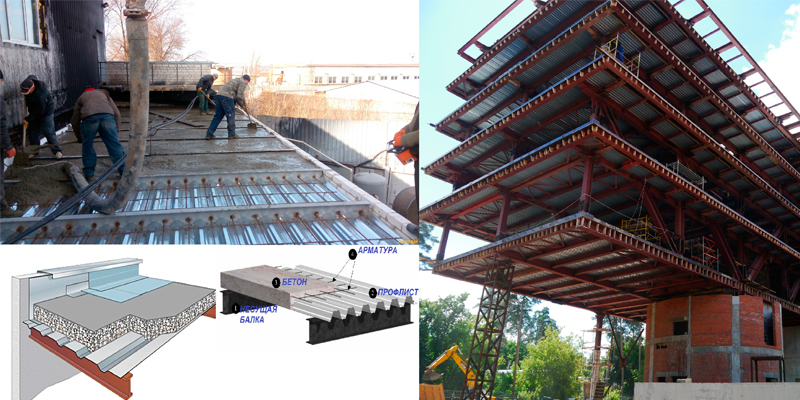

Перекрытия с использованием несущего профнастила применяются при строительстве малоэтажных быстровозводимых зданий на металлокаркасе: торговые комплексы, складские и промышленные здания, гаражи.
В последние годы их нередко используют при строительстве малоэтажных домов и сооружений из пено- и газо-бетона. Также перекрытия из профнастила и бетона часто заменяют устаревшие деревянные при реконструкции зданий.
Как соорудить монолитное перекрытие по профнастилу?
Современное строительство представляет собой сочетание самых различных технологий, новейших материалов и приемов. Часто стали использоваться такие стройматериалы, как металлические листы, профильные элементы, каркасы из оцинкованной стали. Не последнюю роль играет и профнастил, который может использоваться в качестве кровельного материала, пригоден он и для облицовки стен, потолков, фасадов, хорош и при сооружении заборов..jpg)
Устройство монолитного перекрытия по профнастилу.
Сегодня мы рассмотрим, что такое монолитное перекрытие по профнастилу, какие типы конструкций могут быть, как рассчитать материал и каких ошибок при работах необходимо избегать, чтобы перекрытия получились надежными, устойчивыми, долговечными.
Отличия перекрытий, устроенных по профнастилу
При возведении перекрытий любого типа конструкций очень важен такой этап, как проектирование, — именно от него будет зависеть будущая безопасность всего строения. После этого необходимо провести расчеты материалов, которые потребуются во время работ.
Надо правильно подобрать и вид профлиста, учитывая его толщину, длину, вид профиля и выбор сечения арматурных прутов, которые потребуются для изготовления каркасов.
Виды профнастила и их назначение.
Уже на этом этапе отличие перекрытия по профнастилу от аналогов становится довольно сильно заметно. Главной характеристикой является использование опалубочной системы, что позволяет сразу получить уже готовый потолок с внешним видом, не требующим отделки либо дополнительной доработки.

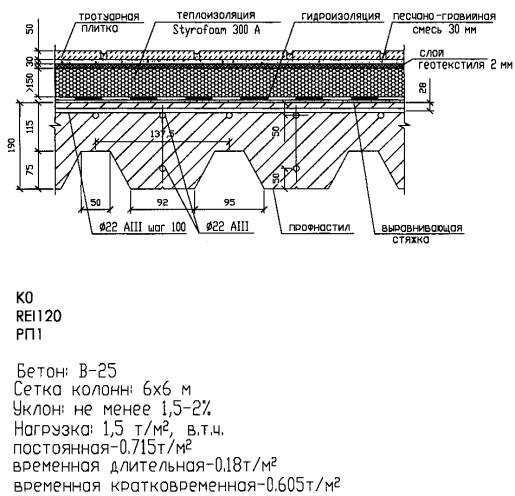

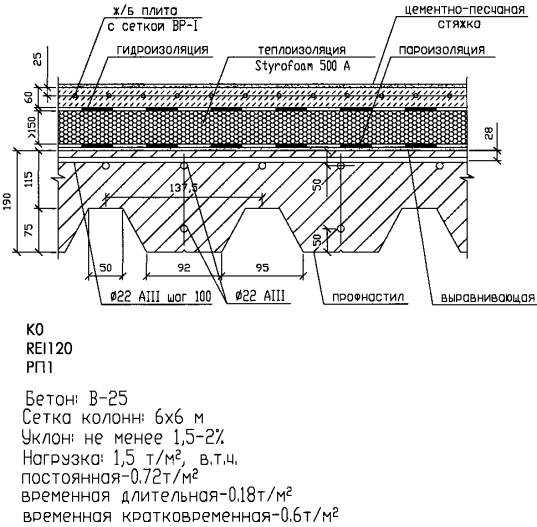

Схема обустройства такого перекрытия представляет собой пирог с такими слоями: балки, уложенный сверху профилированный лист, гибкая арматура, проходящая по волне, вертикальный стержневой анкер и арматурная сетка. После этого вся конструкция заливается бетоном.
Расход бетонной смеси, благодаря наличию гребня профилированного листа, будет намного ниже, чем при выполнении обычного перекрытия, что и является часто главным критерием выбора подобного материала.
Сам настил придает всей конструкции дополнительную жесткость и надежность.
В качестве другой особенности можно привести легкость: профнастил обладает относительно небольшим весом при довольно высокой прочности, что позволяет без опасений использовать его для ремонта в ветхих домах. Сам лист позволяет при этом правильно распределить все нагрузки на фундамент, а именно это важно при сооружении любого дома.
Самостоятельное строительство дома из бруса. Подробнее>>
Конструкция перекрытий по профнастилу
Монолитное перекрытие по профнастилу может иметь различные конструктивные решения.
Всего можно выделить три варианта конструкций:
Виды монолитных перекрытий.
- Ребристые монолитные сооружения с плитами. В качестве каркаса применяют балки, которые опираются на колонны. Пролет таких балок составляет от четырех до шести метров, а толщина плиты будет зависеть от нагрузки и размеров, чаще всего такое значение находится в диапазоне от шестидесяти до ста шестидесяти миллиметров.
- Ребристые перекрытия с плитами и второстепенными балками, которые могут иметь толщину плиты до ста двадцати миллиметров, но такой тип требует больших затрат и довольно много времени.
- Безбалочные, возведенные на основе сплошной плиты, которая опирается на колонны.
Расчет материалов для перекрытий
Расчет монолитного перекрытия рассмотрим на конкретном примере. Условимся, что шаг балок будет составлять три метра, после чего берем профильный настил ТП-75, имеющий толщину в 0,9 миллиметров. Для определения длины мы рассчитываем упор листа на три балки, это предотвратит возможный прогиб.
После этого учитываем, что для крепления нам будут нужны саморезы на тридцать два миллиметра, само крепление будет происходить в каждом месте, где профнастил или балка стыкуются.
Внимание! Саморезы будут идти с шагом в сорок сантиметров, в местах стыков лучше брать бронебойные саморезы на двадцать пять миллиметров.
Для укладки раствора берут бетон с маркой 25. На расчеты влияют такие факторы, как предполагаемые нагрузки на перекрытия, размеры плиты и балок, особенности работы.
Монтаж по профлисту
Монолитное перекрытие по профнастилу выполняется по следующей технологии. После выполнения всех необходимых расчетов, от которых будет зависеть точность работы и надежность будущего сооружения, приступаем к монтажу. Сама технология предполагает, что опорные колонны (то есть балки) будут армированы при помощи специально приготовленного прута.
В качестве опорных колонн часто используют асбестовые либо металлические трубы, которые могут иметь самое различное сечение и форму.
В качестве балок используют металлические двутавры либо швеллеры.
Балки укладываются с шагом, который находится в прямой зависимости от размеров и формы листа самого профиля, при этом чем выше профиль, тем, соответственно, меньше шаг балок. Для обычно применяемого в этом случае профнастила ТП-75, который имеет толщину до одного миллиметра, укладка осуществляется с шагом в три метра.
Виды крепления профнастила к балкам.
Чтобы избежать прогиба, который может возникнуть при заливке и эксплуатации, на профлист надо укладывать три балки, из которых две будут крайними, а одна – центральной.
Крепится эта конструкция при помощи саморезов в местах, где проходят стыки материала, то есть в трех точках. Шаг крепления должен составлять сорок сантиметров.
При крепеже используются специальные саморезы со значительно усиленным буром (так называемые бронебойные). Они обеспечивают надежность крепления, устойчивость к довольно сильным нагрузкам. Размеры таких саморезов составляют 5,5*32 мм.
Теперь сооружаем опалубку и приступаем к заливке бетонной смеси. Для этого специалисты рекомендуют использовать бетон марки 25 (это М350). Сам профнастил перед заливкой надо тщательно подготовить, то есть в центр между всеми балками устанавливаем палки-опоры, обеспечивающие поддержку профилированного листа.
https://youtu.be/Vjw6-NYrqDE\r
Теперь заливаем приготовленный раствор и оставляем его для затвердевания. После того как бетон окончательно высохнет, установленные палки-опоры надо снять.
При монтаже рекомендуется заливать бетон только по одному пролету, так как в течение дня полностью перекрыть всю площадь плиты просто не удастся. Также надо ждать, пока смесь приобретет марочную прочность, а это может занять до одного месяца при холодной погоде и до десяти дней при погоде теплой и сухой. Сам бетон в процессе высыхания и набирания прочности рекомендуется смачивать обычной водой, что обеспечит быстрое и равномерное схватывание по всей толще.
Риски устройства перекрытия по профнастилу
При перекрытие профнастилом стоит предусмотреть возможные риски конструкции.
Для того чтобы правильно сделать монолит по профнастилу, необходимо в точности следовать всем предложенным рекомендациям. При этом необходимо обеспечить проведение расчетов по монтажу, включающих технологическое обеспечение и проектную документацию. Но тут надо помнить, что при выполнении таких работ бригадами без участия опытного прораба можно получить не очень качественный монтаж.
Среди рисков, которые возможны при сооружении перекрытия, отметим следующие:
- Перерасход строительных материалов. Это не критично, но перерасход приводит к увеличению стоимости работ, иногда довольно сильному.
- Недостаточная устойчивость и прочность перекрытия, выполненного по профнастилу, что вызвано желанием сэкономить на строительных материалах и сооружении конструкции.
- Недостаточная устойчивость и прочность как следствие ошибочного монтажа, нарушения правил технологического процесса.
- Нарушение сроков строительства.
- Возможные убытки, связанные с перечисленными нарушениями.
Поэтому для монтажных работ по строительству любого перекрытия необходимо привлекать опытных работников и проектировщиков.
https://youtu.be/toZzxjPh_FM\r
Полезные советы
Как вы могли убедиться, работы по выполнению устройства монолитного перекрытия по профнастилу не представляет особой сложности. Необходимо только выполнение таких простых условий, как правильный выбор материалов для работы (для сооружения металлического каркаса), выбор профнастила необходимого типа, подбор арматуры для каркаса.
Все расчеты лучше поручить специалисту, который обеспечит будущую надежность и высокое качество проведения работы. Если нет уверенности в своих силах, то все работы лучше доверить опытному прорабу.
