Перекрытие по профлисту: плюсы и минусы, конструктивные особенности, пошаговые действия

Монолитное перекрытие по профнастилу (профлисту)

При строительстве каркасных зданий одним из способов устройства межэтажного перекрытия или покрытия — является монолитное перекрытие по профнастилу. Суть его заключается в том, что по готовым балкам этажа укладывается профилированный лист, на который монтируется арматурный каркас, в который заливается бетон. В этом случае профнастил для перекрытия выступает в роли несъемной опалубки. Понятие «несъемная» говорит само за себя, после набора прочности бетоном – опалубка не снимается, а остается в конструктиве каркаса здания.

Содержание

• 1 Профилированный лист как опалубка
• 2 Проектная документация
• 3 Последовательность работ

Профилированный лист как опалубка

Для опалубки целесообразно использовать профлист высотой волны (гофры) не менее 44 мм с дополнительными ребрами жесткости в верхней части волны, так называемый несущий. Маркируется такой профлист буквой Н, что означает, что он предназначен для горизонтального монтажа и монтажа под углом. Общая маркировка профилированного листа, с высотой волны 75 мм — Н75, где «Н» — несущий, 75 — высота волны. Для несъемной опалубки применяют профилированный лист в пределах от Н44, до Н156. Существует еще профилированный лист маркировки «С» — стеновой, который монтируется только вертикально, и «НС» — универсальный. Кроме функций несъемной опалубки, несущий профнастил для перекрытий, за счет своей геометрической формы, является дополнительным усилением, арматурного каркаса перекрытия из профнастила. Он воспринимает усилия на прогиб, которые удерживает арматура, и частично их компенсирует. Это позволяет уменьшить сечение арматуры, и толщину бетона, по сравнению с конструкцией плиты из съемно-переставной опалубки. Чем больше высота гофры профилированного листа, тем расстояние между несущими балками этажа, выступающими в качестве основания, на которое опирается перекрытие по профнастилу, может быть больше.

Проектная документация

Перекрытие по профлисту одна из важнейших и ответственных конструкций всего здания. Выполнение строительно-монтажных работ по бетонированию таких конструкций недопустимо без разработанных рабочих чертежей, со всеми сопутствующими расчетами. Вообще расчет каркаса зданий очень ответственный момент в проектировании, от которого будет зависеть прочность, долговечность и главное — безопасность возводимых сооружений. Расчет перекрытия по профнастилу достаточно сложный и трудоемкий процесс.

• опалубочный чертеж — в котором указывается метод и узлы крепления опалубки;
• арматурный чертеж — с размерами и диаметром арматур;
• спецификации — с указанием общего количества применяемых материалов.

Последовательность работ

После возведения каркаса нижнего этажа, монтируется опалубка перекрытия из профнастила. При этом направление волны профлиста должно быть перпендикулярно балкам каркаса. Профилированный лист укладывается с нахлестом на другой лист в одну или две волны. Листы скрепляются между собой заклепками, и закрепляются к несущим балкам, на которые они опираются. Следующим этапом производится монтаж каркасов из арматуры. Прежде всего, на опалубку для перекрытия из профнастила выставляется торцевая доска, на высоту расчетной толщины перекрытия по профнастилу, препятствующая растеканию бетона. Затем вяжется и укладывается в проектное положение арматурный каркас. Для выдерживания толщины защитного бетонного слоя между арматурой и опалубкой на каркас укладываются предназначенные для этого пластмассовые фиксаторы.

Возможен вариант укладки бетона при помощи специальных бадей, так называемых туфелек. Такое название они получили из-за своей формы, где задняя часть бадьи открыта для загрузки бетона, а передняя, из которой производится подача бетона закрыта, и на торце оборудован открывающийся шибер, с подающим лотком. В этом случае бетон выгружается в эти бадьи, подается в место укладки, краном, после чего бетонщиком открывается шибер и производится непосредственно бетонирование. Когда площадь перекрытия из профнастила большая, чтобы равномерно распределить нагрузку на опалубку, бетонирование производится в шахматном порядке.

Технология монтажа перекрытия по профнастилу: советы профессионалов

Профлист — многофункциональный материал. Из него монтируют крыши и заборы, им обшивают стены и цоколь. Самый рельефный и прочный профнастил выбирают для бетонных перекрытий — из него делают несъёмную опалубку.

О том, что такое несъёмная опалубка из профилированного листа, мы расскажем в статье. Также вы узнаете:

• какие ещё виды опалубки бывают;
• где используют несъёмную опалубку в частных домах;
• как самому изготовить перекрытия и плиты для фундамента из профлиста и бетона;
• какие преимущества у бетонного перекрытия на основе профлиста.

Что такое несъёмная опалубка?

Для начала разберёмся, что такое несъёмная опалубка и для чего она нужна.

Несъёмная опалубка — это каркас для заливки строительного раствора. После заливки и высыхания раствора такую опалубку не снимают, она становится частью получившейся конструкции (монолитной плиты).

Несъёмная опалубка выполняет следующие функции:

• не позволяет смеси растекаться и «задаёт» ей определённую форму;
• усиливает получившуюся конструкцию.

Помните, как в детстве мы лепили фигурки из сырого песка с помощью пластиковых формочек? Пластиковая форма здесь играет роль опалубки. Если мы её не будем снимать, это будет несъёмная опалубка.

То есть мы монтируем опалубку, в которую заливаем бетон. Он высыхает и принимает форму опалубки. У нас получается монолитная плита, которая дополнительно усилена профлистом. Она хорошо переносит горизонтальные нагрузки.

В качестве несъёмной опалубки чаще всего используют несущий профлист. Он выдерживает вес бетонной заливки. А дерево для такой опалубки не годится — оно недостаточно долговечное и прочное.

Также опалубка может быть съёмной. Она выполняет только одну функцию — придаёт определённую форму бетонному раствору. Когда бетон высохнет, опалубку снимают. Её можно использовать неоднократно.

Но в этом случае профнастил почти не используют, потому что с ним много сложностей. Перед монтажом его надо смазать специальным составом, чтобы материал не прилип к бетону. Снимать его тоже надо аккуратно — если вы его повредите, опалубка получится одноразовой.

Где используется несъёмная опалубка

Если вы строите частный дом, несъёмная опалубка из профлиста — практически  идеальный вариант. С её помощью вы сможете изготовить монолитные плиты перекрытия — межэтажные или на фундамент.

Чем они хороши?

Самое главное — их можно сделать своими руками прямо на стройке. Это сэкономит ваши деньги и время. Если, например, вы закажете плиты на заводе, вам придётся заплатить за доставку материалов и аренду подъёмного крана — это дорогое удовольствие, ценник может оказаться «космическим».

А может, участок со всех сторон окружён застройкой и к нему невозможно подъехать? Или он маленький и негде разместить подъёмный кран? Тогда оптимальным решением будет монтаж плит перекрытия из профнастила и бетона на месте строительства.

Какой взять профлист для несъёмной опалубки

Для изготовления несъёмной опалубки используйте только несущий профлист с высотой волны не менее 60 мм и дополнительными рёбрами жёсткости. Если вы возьмёте менее рельефный профнастил, он прогнётся под весом бетонной заливки и перекрытие получится неровным.

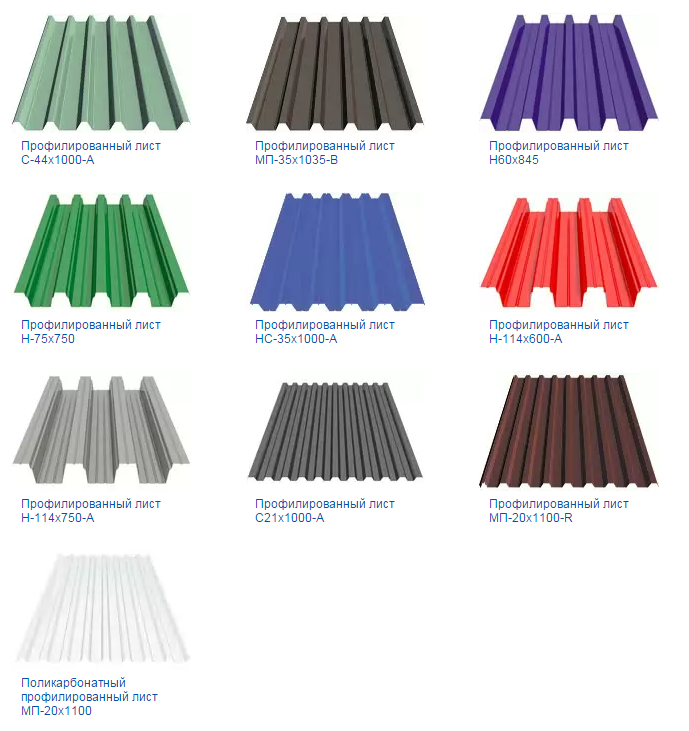

Для несъёмной опалубки выбирайте профнастил следующих видов (все эти варианты есть в «Металл Профиль»):

• Н-60;

• Н-75;

• Н-114.


Цифра в названии марки профлиста означает высоту волны: 60, 75 или 114 мм. Буква «Н» сообщает, что профнастил несущий, т. е. он может выдерживать большой вес.

Эти марки профлиста производятся из стали увеличенной толщины — от 0,5 до 1 мм. Для опалубки выбирайте материал толщиной от 0,6 мм.

Заливаем межэтажное перекрытие по профнастилу: порядок действий

Предположим, что каркас из металлических балок — основных опор — готов. Рассказываем, как сделать межэтажные перекрытия из профнастила и бетона:

1. Между металлическими балками монтируем временные деревянные подпорки из бруса 100х50 мм. Они не позволят профлисту деформироваться.

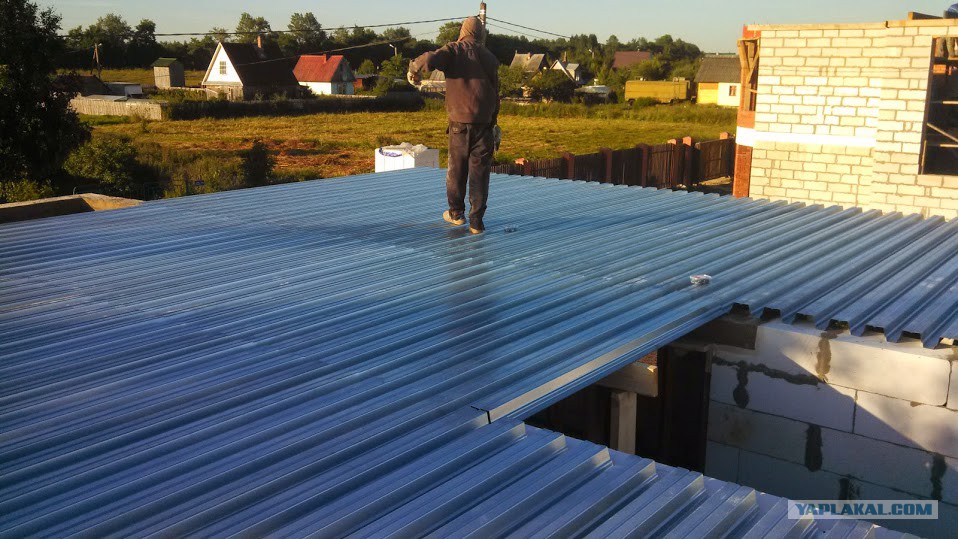

2. На балки укладываем профнастил поперёк пролёта. Широкие гофры материала направлены вниз. Листы монтируем на 1-2 волны внахлёст.
3. Фиксируем профнастил на несущих балках анкерами, которые для надёжности привариваем к каркасу. Листы скрепляем между собой саморезами или заклёпками.
4. По периметру опалубки ставим деревянные доски-ограничители — они не позволят бетонной смеси перелиться. Если между досками есть щели — заделываем их монтажной пеной.
5. Укладываем на профлист арматуру и арматурную сетку. Толщину и количество металлических стержней выбираем на этапе проектирования.
   Сначала укладываем арматуру вдоль «подошв» волн профлиста. Используем пластиковые подпорки — они приподнимают стержни примерно на 20 мм и не позволяют им сдвигаться.
   Внимание: на 1 «подошву» волны используем 1 стержень арматуры.
   На верхние волны профлиста укладываем сетку из арматуры с ячейками 200х200 мм. Её можно купить или сделать самостоятельно из арматуры толщиной не менее 3 мм. Стыки стержней свариваем либо скрепляем проволокой.
   Внимание: сетку укладываем на пластиковые подпорки высотой более 15 мм.

6. Очищаем от грязи и пыли профлист и арматуру.
7. Заливаем опалубку бетоном с помощью бетононасоса или вручную — «проходимся» вдоль каждого прогиба профлиста. Заливка должна перекрывать армирующую сетку и быть выше волны профнастила на 50 мм или более — в зависимости от проекта.
   Заливку осуществляем за один заход — старый бетон не должен смешиваться со свежим, иначе между ними образуется «шов», который снижает прочность монолита.
   Внимание: бетонировать опалубку рекомендуется при температуре выше +5^о. При более низкой температуре надо использовать противоморозные добавки, а это приведёт к лишним расходам.

8. Выравниваем бетон гладилкой.

9. Уплотняем бетон виброрейкой — удаляем из него пузырьки воздуха.

10. Дожидаемся, пока бетон «схватится». В зависимости от погоды, это может занять 2-4 часа.
    Внимание: чтобы бетон высох равномерно и в стяжке не было трещин, его надо увлажнять. Когда на его поверхности образуется корка, начинаем поливать бетон водой. Насколько часто и как долго это нужно делать — указано в нормативном документе для конкретной марки бетона.
11. Ждём, пока бетон наберёт прочность (обычно это занимает 28 дней).
12. Убираем временные подпорки и деревянную опалубку по краям.
13. Если поверхность высохшего бетона неровная, обрабатываем её шлифмашиной.

У нас получилась монолитная плита. Так она выглядит в разрезе:

Её верхняя часть будет полом, а нижняя — потолком. Сверху мы плиту отшлифовали, но снизу видны волны профлиста. Такой потолок в жилом доме будет выглядеть слишком индустриально.

Как сделать его более эстетичным? Всё просто: обшейте профлист гипсокартоном либо сделайте натяжной потолок.

Изготавливаем монолитную плиту на фундамент

Если мы делаем монолитную плиту из профлиста и бетона на фундамент — технология практически не отличается. Разница только в начале работ: заливаем фундамент, ждём, пока строительный раствор высохнет, шлифуем бетон. Дальше всё так же: укладываем на готовый фундамент профнастил, фиксируем листы и т. д.

В итоге у нас получится монолитный пол с несъёмной опалубкой из профлиста.

Преимущества монолита с несъёмной опалубкой

Если мы говорим о частном строительстве, то монолитная плита из бетона с профлистом выгоднее, чем железобетонная. Объясняем, почему:

• Нужно меньше бетонной заливки и арматуры.
• Монолитная плита легче, а значит, не надо усиливать фундамент.
• Трудозатраты уменьшаются, а скорость работ увеличивается.

Монолитная плита дешевле железобетонной, её легче монтировать, при этом она более устойчива к горизонтальным нагрузкам.

Итог

Мы убедились, что монолитные конструкции с несъёмной опалубкой из профлиста — функциональный современный материал. Узнали, как сделать перекрытие из профлиста с бетоном самостоятельно. Это несложно, главное — правильно рассчитать на этапе проектирования количество арматуры и толщину заливки.

Просто следуйте нашим рекомендациям — и у вас всё получится!
