Перекрытие по профлисту: монолитное перекрытие по профлисту- опалубке

монолитное перекрытие по профлисту- опалубке

Частный строитель может отступать от стандартных решений. Так, привязка к конфигурации и размерам внутренних помещений отошла в прошлое, уступая новым технологиям. Монолитное перекрытие по профлисту позволяет закрыть любую площадь, даже если она обладает овальной формой.

Содержание

• 1 Отличительные характеристики
• 2 Монолитное перекрытие по профнастилу — подготовка
• 3 Рекомендации по проектированию
• 4 Технология
• 5 Выбираем материал
• 6 Цена
• 7 Книги по теме:

Отличительные характеристики

Технология ведения работ не потребует серьезных организационных и финансовых издержек. При установке монолитного перекрытия по профнастилу реализуется дополнительный спектр преимуществ:

• система не требует монтажа опалубки и собирается относительно просто, что под силу даже новичкам;
• более низкий вес по сравнению с традиционными конструкциями, что сокращает нагрузку на фундамент;
• профнастил становится частью перекрытия и выполняет функции основного армирующего каркаса;
• готовое покрытие может быть покрыто гипсокартоном или остаться в первоначальном виде;
• заливка рабочего раствора менее трудоемкая;
• конструктивная толщина перекрытия может варьироваться в зависимости от зон применения, для чего требуется расчет;
• более сжатые сроки работ;
• готовая плита не уступает по прочностным характеристикам остальным аналогам;
• возможность использования различных разновидностей и марок профиля;
• огнестойкость.

Закладные детали производятся из металла и способствуют равномерному распределению нагрузок. При монтаже необходима реализация сварочных работ

Монолитное перекрытие по профнастилу — подготовка

Готовое покрытие одновременно является полом вышележащего помещения или потолком той комнаты, которая находится ниже, — это и несущая, и ограждающая конструкция.

Качество возведения монолитной плиты влияет на безопасность эксплуатации всего дома, поэтому так важно провести соответствующий спектр подготовительных мероприятий:

• расчет несущей конструкции и несущей способности. Ошибки, допущенные на этом этапе, ведут к провисанию плит на длинных пролетах, увеличению толщины плиты, после чего следует рост трудозатрат и финансовых издержек;
• расчет материалов;
• для опоры перекрытия необходимо предусмотреть специальные закладные и «карманы» в стенах и столбах, что должно быть отмечено в чертеже.

Рекомендации по проектированию

Чтобы правильно высчитать толщину плиты, необходимо учесть следующее:

• расположение перегородок — даже облегченная конструкция из гипсокартона создает нагрузку 50-70 кг/м²;
• не стоит забывать про полезную нагрузку от оснащения помещения. В частном строительстве принимается на 150 кг/м²;
• запас прочности должен превышать проектное значение на треть;

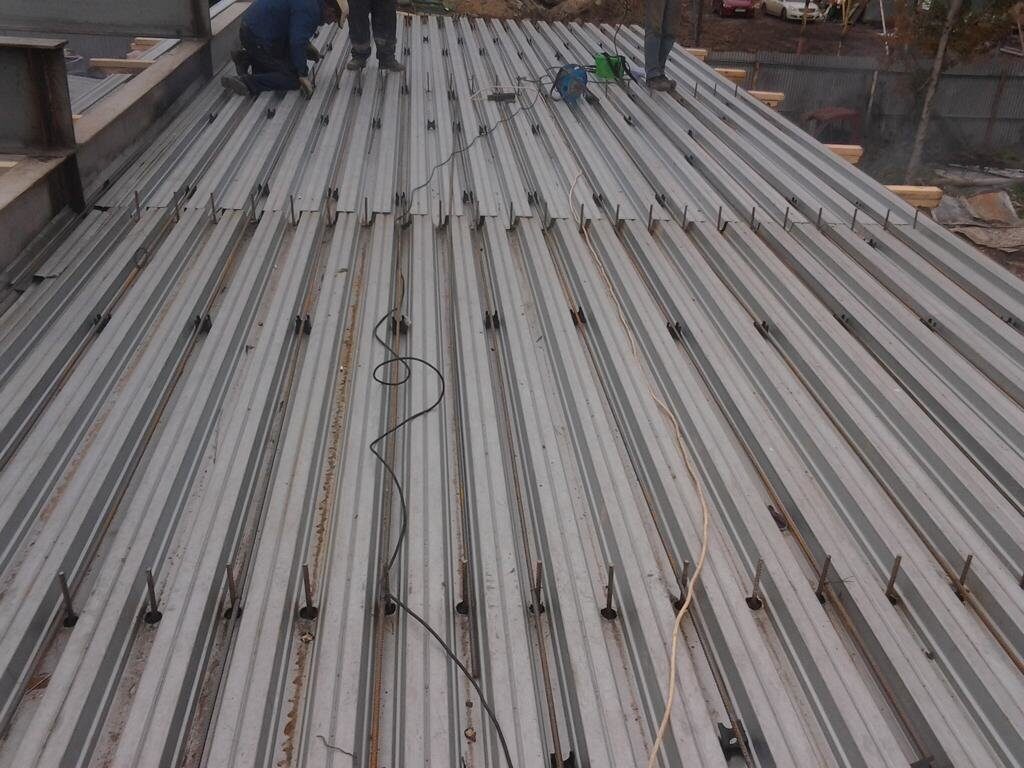

• установка вертикальных стержневых анкеров позволит получить надежное сцепление профнастила с бетоном. Дополнительные элементы привариваются к полке прогона при монтаже;
• подробные рекомендации по проектированию монолитных перекрытий и расчетам указаны в стандарте СТО 0047 -2005.

Максимальная толщина монолитного перекрытия варьируется в пределах 200-250 мм, минимальная – 50-60 мм.

Технология

Устройство монолитного перекрытия по профнастилу может быть реализовано следующим образом:

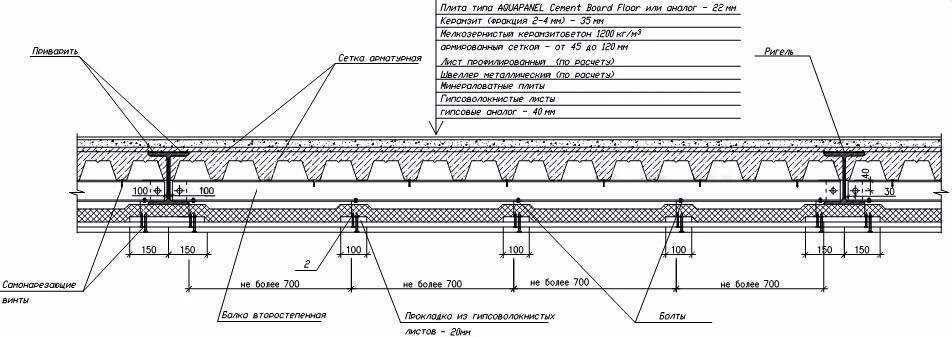

• размещение конструкции на бетонных или металлических балках (швеллер/двутавр) с шагом 3.0 м;
• монтаж на внутреннюю полку двутавра, шаг кратен длине листа, например, 1.2-1.5 м;
• строительство без поддерживающих балок.

Ведение работ

Мастер должен учитывать указанную последовательность действий, если он создает монолитное перекрытие своими руками

Укладка профнастила на поддерживающие балки:

• согласно чертежу, в карманы или закладные укладывается двутавр. Закладные опорные уголки применяются при ведении работ на бетонных колоннах или стенах;
• на двутавр устанавливается профилированный лист, гофра должна быть ориентирована расширением вниз. При работе используются саморезы. Крепление производится на стыках и в местах привыкания к балкам;

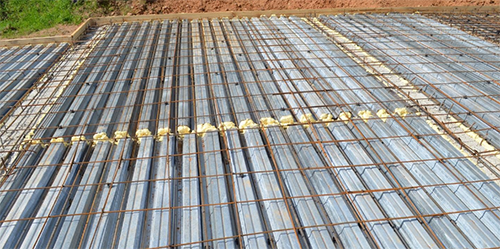

• в каждое ребро «опускается» продольная арматура (шаг 190-200 мм) и связывается с поперечным прутком, размещенным поверх листа вертикальными отрезками. Величина готовых ячеек 150-150 мм;
• между балок равномерно монтируются подпорки, что позволит избежать прогиба профлиста;
• реализуется заливка;
• карманы или закладные замоноличиваются;
• спустя 25-30 суток подпорки демонтируются и ведутся дальнейшие работы.

Укладка на внутреннюю полку двутавра:

• на закладные или в карманы опираются двутавры;
• на внутреннюю полку балки выкладывается материал. Укладка реализуется по длине листа, то есть гофрами поперек пролета балок.
  Конструкция фиксируется саморезами;
• закладывается арматура и реализуется заливка на всю толщину двутавра. Допустима заливка по секциям.

Установка без поддерживающих балок

Монтаж осуществляется с опорой профнастила и арматуры на стены с временными поддерживающими подпорками и закладные колонны. Конструкция позволяет рабочим перемещаться по пролетам и удерживает вес заливки.

Последовательность действий:

• лист фиксируется на закладных анкером по металлу;
• арматура приваривается к закладным и колоннам во всех точках соприкосновения;
• перекрытие не должно содержать отверстий. Монолит должен размещаться от стены до колонны или между колоннами не прерываясь;
• как залить перекрытие? Рекомендовано заливать бетон за один раз.

Двутавр – это стандартный профиль, используемый при возведении конструктивных элементов. Сечение балки напоминает букву «Н», что обеспечивает высокую прочность и жесткость, однако, уступает швеллеру по устойчивости к скручиванию

Этот тип организации работ целесообразно применять при строительстве перекрытий между этажом и чердаком, что обусловлено меньшими нагрузками.

Выбираем материал

Профнастил – это гофрированный лист, выполненный из оцинкованной стали, на которую может быть нанесено дополнительное покрытие.

В продаже могут быть представлены материалы с указанной маркировкой:

• «Н» — несущий профлист для кровли и перекрытий;
• «НС» — несущий для настилов и стен;
• «С» — для стен.

Расшифровка маркировки осуществляется указанным образом.

Для товара Н35-1000-0.7:

• «Н» — тип профлиста:
• 35 – высота профиля (волны или трапеции), мм;
• 7 – толщина металла, мм;
• 1000 – ширина (рабочая/полезная), мм.

Для строительства монолитных перекрытий выбор должен быть следующим:

• маркировка «Н» (обладает высокой несущей способностью), при строительстве менее ответственных конструкций используется профлист «СН»;
• если длина пролета менее 5.50 м, минимальная толщина принимается, как 0. 80 мм;
• если длина пролета более 5.50 м – 0.90 мм;
• арматурный пруток d0-12.0 мм;
• бетон не ниже М300;
• саморезы М5.5 х 32.0/35.0 мм – фиксируют профлист на несущих балках;
• для технологии монтажа на несущих металлических балках – двутавр 12.

Можно отдельно отметить такой материал, как профлист Н60. Его использование целесообразно, если конструкция будет принимать высокие эксплуатационные нагрузки.

Цена

Если профессиональная бригада занимается возведением монолитного перекрытие, цена складывается следующим образом:

• облегченные конструкции – от 4 т.р/м²;
• сплошной монолит 0.25 м – от 5 т.р/м².

Профлист Н60 может использоваться для монтажа перекрытий без монолитного бетона, неутепленных и утепленных стеновых конструкций, постоянных и временных ограждений

Реализация работ своими руками потребует меньших затрат, однако, расчетную часть рекомендовано доверить профессионалам, что потребует дополнительных издержек.

Перекрытия, возводимые по профнастилу, — это современное и оправданное решение для частого строительства. Технология доступна для освоения любому мастеру, не вызывает значительных затрат и сокращает сроки ведения работ.

Устройство монолитного перекрытия по профнастилу доступно в исполнении каждому-в этом можно убедиться из видео:

Книги по теме:

Перекрытия по профлисту — и опалубка и арматура – Официальный сайт перекрытий МАРКО

На вопрос, вынесенный в заголовок этой статьи в современных условиях нужно отвечать так — и опалубка и арматура. Второе название таких перекрытий — сталебетонные или сталежелезобетонные перекрытия.  В России второе название появилось относительно недавно в отличие от США, где этому термину уже почти 100 лет. Сталебетонные перекрытия (СБП) подтолкнули специалистов нашей компании к созданию сборно-монолитных перекрытий АТЛАНТ, основанием балки которых является тонкостенный стальной профиль с перфорацией на стенках и выштамповками на днище. .

В настоящей обзорной статье кратко излагаются некоторые исторические и недавние события, а также новые тенденции для систем СБП. В ней представлены основные особенности проектирования и построения основных конструктивных узлов.  включая собственно стальной профилированный лист и элементы его крепления к основным несущим конструкциям здания.

История вопроса и технологические достижения

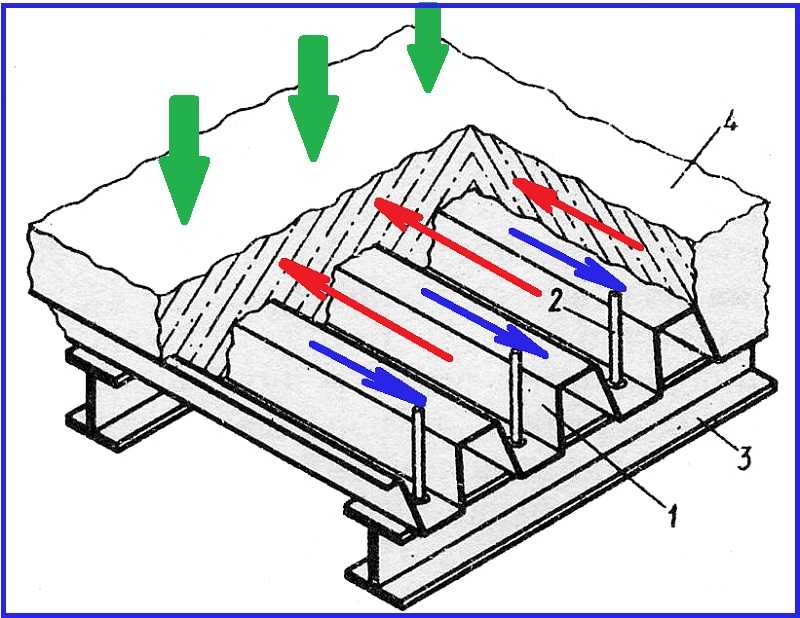

Применительно к зданиям и сооружениям термин «сталебетонная конструкция” обычно подразумевает  использование стальных конструкций и бетона, объединенных в  единый неразрывный  железобетонный блок.  Цель такого объединения состоит в том, чтобы новая конструкция обеспечивала более высокий уровень характеристик, чем отдельные ее составляющие.  Для этого, объединенная конструкция должна учитывать присущие отдельным составляющим различия и особенности в свойствах и обеспечивать, чтобы объединенная система должным образом эти особенности учитывала.

Чаще всего важнейшим результатом объединения является уменьшение собственного веса СБП. которое  оказывает важное влияние на стены, фундаменты, и другие конструкции, которые с СБП связаны. Кроме того, СБП, как правило, обеспечивают преимущества с точки зрения скорости строительства. Известные китайские небоскребы, которые строятся за несколько недель, широко используют для устройства перекрытий сталебетонные конструкции.

Конструкции сталебетонных перекрытий  необходимо рассматривать и с учетом того, что именно они оказывают значительное, если не самое большое влияние на общий вес металлокаркасных зданий. Вес СБП во многом определяет требования к несущей способности колонн и расстоянию между ними.  В последнее десятилетие за рубежом была разработана целая серия облегченных конструкций СБП, которые позволили существенно снизить конечную стоимость проектов. В результе доля СБП в общем объема перекрытий по профлисту выросла до 90%.

Необходимо с сожалением констатировать, что в России развитие СБП остановилось. Используемые в настоящее время профили разработаны еще в прошлом веке, нормативная база не вышла за пределы стандартов организации.   Как результат в нашей стране доля СБП в общем объеме перекрытий по профлисту не превышает 15%.  В частном домостроении это цифра вообще стремится к нулю.

Родина профлиста США. Первые  бетонные балки здесь появились в 1894 году   на мосту в Айове и здании в Питтсбурге. Сталебетонные балки впервые были использованы в Канаде на мостовых работах в 1922 году. Сварные сквозные  анкера для крепления профлиста к стальным прогонам были разработаны и  испытаны в Университете Иллинойса в 1954. Их первое применение  произошло на строительстве здания Федерального суда в Бруклине в 1960 году. Однако только в 1978 году эта конструкция была стандартизирована.

Производство и исследования СБП параллельно проводились и в Европе. В 1950 году в Великобритании были опубликованы Временные правила проектирования сталебетонных балок.  Прототип современных СБП к 1990 году уже широко использовался  в промышленных зданиях Англии. Он состоял из неглубоких кирпичных арок, плотно уложенных между стальными балками перекрытия.  В этом же году эта система была стандартизована.

Главные особенности этого типа СБП — скорость монтажа, техническая простота и общая низкая цена. Недостаток системы — низкая устойчивость для сейсмических   нагрузок. Особенность конструкции перекрытия не позволяет ему выступать в качестве единой жесткой диафрагмы. В результате во время землетрясений наблюдались значительные повреждения, в том числе обрушение перекрытия.

В отличие от кирпичной тонкостенная стальная «арка» при сейсмических нагрузках намного   прочнее.  Перекрытие состоит из профлиста уложенного на верхнюю полку стальной балки. Профлист скреплен с балкой при помощи сквозных стальных анкеров.  В единое целое конструкция соединяется монолитным бетоном.

Высота выступов профлиста достигает 200 мм  и более. Конструкция перекрытия может быть усилена стержневой арматурой, которая размещается вдоль впадин профлиста.  Такая конструкция имеет целый ряд преимуществ. Стальной профнастил на стадии строительства выступает в качестве опалубки и рабочей площадки, а после схватывания бетона становится внешней плоской арматурой. Перекрытия с глубиной профлиста 80 мм (картинка слева) позволяет перекрывать пролеты до 4,5 м. При глубине профиля в 200 мм пролеты увеличиваются до 6 м. Обратите внимание — профлист монтируется на стальные балки.

Существенное повышение несущей способности СБП достигается за счет крепления профиля к стальной балке. Для этого используются, так называемые стад-болты — анкера в виде калиброванного стержня, привариваемого к верхнему поясу балки. Для установки анкеров используется специальные сварочные пистолеты.

К недостатками такой конструкции  следует, прежде всего, отнести значительную общую (вместе с балками) толщину перекрытия, которая резко ограничивает возможность использования СБП в жилищном строительстве.

Балки можно «спрятать» в плиту перекрытия. Для этого достаточно положить профлист на нижнюю полку балки (картинка слева). Но в такой конструкции нет возможности крепить профлист к балкам анкерами. Родоначальники СПБ нашли выход. У них появились балки с отверстиями в вертикальной стенке (картинка справа). Через эти отверстия бетонные части соседних участков СБП связываются между собой арматурными анкерами. Освоено производство стальных балок с полками разной ширины. Нижняя широкая полка такой балки используется для монтажа профильных элементов

Процесс снижения толщины сталебетонных перекрытий продолжается. Существенный шаг в этом направлении проделали китайские компании. Они разработали перекрытие, в котором треугольные арматурные каркасы крепятся сваркой непосредственно к  тонкостенному профилю.

.

Сталебетонные перекрытия в России

Достижения российской строительной индустрии в области сталебетонных перекрытий значительно скромнее. Несколько попыток разработать государственный стандарт по таким перекрытиям к успеху не привели. На уровне проекта остановилась разработка свода правил.

Промышленность освоила производство только двух типов профилированного листа с выштамповками  — СКН50Z-600 и СКН90Z-610 с высотой профиля 50 и 90 мм соответственно.

Завод СТИЛЛИОН производит профили высотой до 160 мм, но о выштамповках на стенках такого профиля речь даже не идет.

Российская металлургическая промышленность успешно поставляет зарубежным партнерам тонколистовую оцинкованную сталь, Из русской стали за рубежом получаются качественные сталебетонные перекрытия, которые при необходимости наши строители могут купить.

Недостатки сталебетонных перекрытий

1. Пониженная огнестойкость не превышающая 45 минут.
2. Значительная толщина, которая вместе с несущими балками зачастую превышает 350-400 мм.
3. Высокий вес монтажных элементов (стальных балок) значительно ограничивающий возможности ручного монтажа.
4. Низкая коррозионная стойкость несущих балок.
5. Пониженные показатели звукоизоляции по обоим видам шума (воздушный и ударный).

Валерий Мартынюк — автор технологии МАРКО, директор по развитию компании МАРКО
