Перекрытие плита: Пустотные плиты перекрытия. Купить железобетонные пустотные плиты перекрытия ПК ПБ в Москве по выгодным ценам

Плита перекрытия ПК 90-18-8 — Компания ООО «ЖБИ 24» — г. Самара

Плиты перекрытия многопустотные ПК 90-18-8 используются в том случае, когда необходимо перекрыть междуэтажный пролет в доме. Так как это высокопрочные изделия, то готовая конструкция также отвечает требованиям по долговечности и долговечности. С помощью четырехугольных плит перекрытия с пустотами ПК 90-18-8 удается получить цельное сооружение с перекрытыми пролетами больших размеров. За счет круглых пустот готовые элементы обладают высокими свойствами звуко- и теплоизоляции, что делает применение плит ПК 90-18-8 в гражданском строительстве полностью экономически оправданными.

1.Варианты написания маркировки.

Написание маркировки многопустотных плит для перекрытия ПК 90-18-8 производится согласно Серии 1.141-1 и включает в обозначение тип изделия, его главные размеры и расчетную нагрузку. Варианты написания следующие:

1. ПК 90-18-8 т;

2. ПК 90-18-6 а;

3. ПК 90-18-10;

4. ПК 90-18-12,5;

5. 1ПК 90-18-8 та;

6. 2ПК 90-18-8 АIIIв.

2.Основная сфера применения изделий.

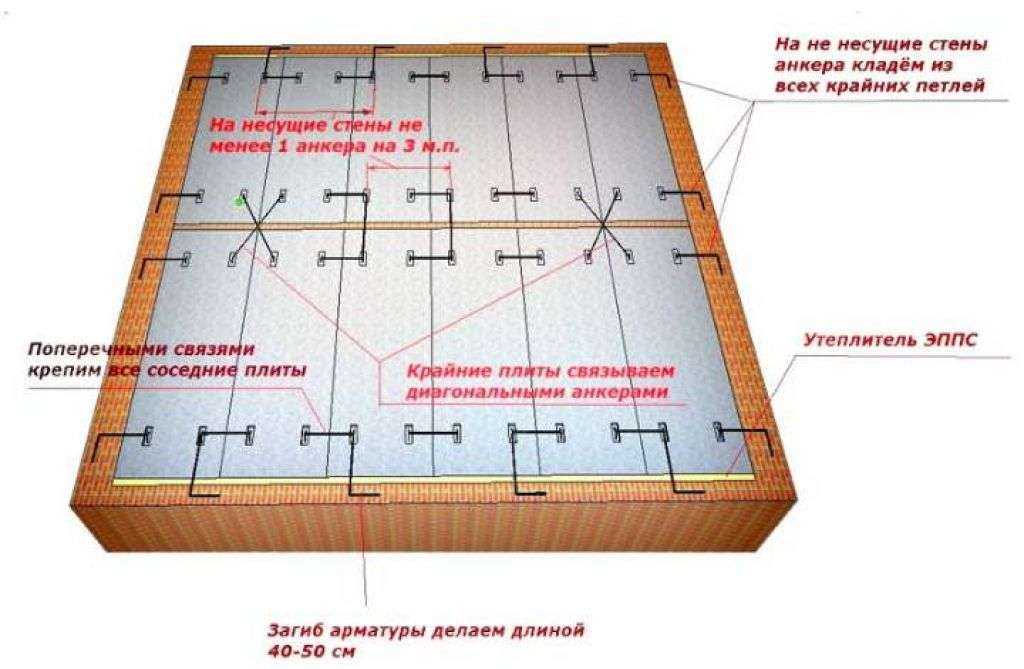

Плиты с круглыми пустотами ПК 90-18-8 применяют в гражданском и общественном строительстве домов различного назначения для междуэтажного перекрытия. Здания могут быть построены из различных материалов, например, из кирпича или керамзитобетона. Плиты ПК 90-18-8 устанавливают только в горизонтальном положении. Заделка плит ПК 90-18-8 производится с дополнительным утеплением торцов на глубину – не менее чем 90 мм. Перекрытие этажа производится с гарантированной прочностью, при этом сама плита имеет относительно небольшой вес, что позволяет равномерно распределить вес по всей конструкции. Все это позволяет существенно уменьшить общий вес здания и обустроить более легкие типы фундаментов. Плиты ПК 90-18-8 изготавливаются прочными, с ровной поверхностью и круглыми пустотами. Способны воспринимать как статические, так и динамические нагрузки от вышерасположенных стен и элементов, а также сжимающие и сдавливающие существенные нагрузки.

3.Обозначение маркировки изделия .

Маркирование плит с пустотами ПК 90-18-8 осуществляется согласно Серии 1.141-1, с указанием типа изделия ПК – плита с круглыми пустотами, в цифровой комбинации указывают размеры и расчетную нагрузку плитного элемента. Габаритные размеры составляют – 8980х1790х220 , где указаны длина, ширина и высота. Дополнительно в маркировке железобетонных изделий могут быть указаны следующие параметры:

1. Класс напрягаемой арматуры, для ПК 90-18-8 – АтVт;

2. Вид бетона указывается буквой «Т» – тяжелый;

3. Наличие бетонных вкладышей может быть указано буквой «а»;

4. Геометрический объем – 3,5363 ;

5. Объем бетона на одно изделие – 1,966;

6. Масса изделия составляет 4916;

7. Огнестойкость – 1 и 2 класс.

Маркировка наносится на боковую грань плиты черной краской, также наносят дату изготовления партии и товарный знак компании-производителя.

4.Основные материалы для изготовления и характеристики.

Изготавливают плиты перекрытия с пустотами ПК 90-18-8 методом формования с дополнительным армированием изделий. В качестве напрягаемой арматуры используют прутки класса АтVт и Вр-I, сваренные в каркасные сетки методом контактно-точечной сварки. Каркас располагают на расстоянии от края 3-5 см. Тип сеток С1 и С10, тип стержней арматуры – Т3. Арматуру располагают в продольном положении плитного элемента. Для удобства подъема на высоту в тело плиты закладывают монтажные петли – П1 (после монтажа и срезают или загибают).

Изготавливают ПК 90-18-8 из тяжелых бетонов марки по прочности на сжатие – М200, класс по прочности на сжатие – В15 и В20. Марка бетона многопустотной плиты по морозостойкости не ниже чем F50 (не менее 50 циклов замораживания-размораживания), по водопроницаемости бетонная смесь должна соответствовать марке – не ниже W2. Также бетон для многопустотных плит должен отвечать требованиям достаточной жесткости и малой прогибаемости. Плита с данными характеристиками используется для перекрытия пролетов в 3 метра.

5.Складирование и перевозка.

Транспортировка плит ПК 90-18-8 производится спецтранспортом в «рабочем» горизонтально положении с надежной фиксацией всех элементов. Слои прокладывают изолирующим материалом. Погрузочно-разгрузочные работы производят с соблюдением техники безопасности, так как повреждение пустот приведет к потере несущей способности. Хранят данные изделия в стопке по 8 шт., также прокладывая каждый слой деревянными досками толщиной 3 см.

Плиты перекрытия в Екатеринбурге, доставка по области

Выберите тип стройтельного материала

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 15255075100

Плита перекрытия ПБ 22.

Хранение на складе. Доставка с разгрузкой.Основные особенности железобетонных плит перекрытия ПБ:Бол..

4 752 р.

Плита перекрытия теплотрассы П 3 — 5

Хранение на складе. Доставка с разгрузкой.Железобетонные плиты перекрытия лотков теплотрассы выполня..

390 р.

Плита перекрытия ПБ 24.12-12,5

Хранение на складе. Доставка с разгрузкой.Основные особенности железобетонных плит перекрытия ПБ:Бол..

5 184 р.

Плита перекрытия ПБ 20.12-12,5

Хранение на складе. Доставка с разгрузкой.Основные особенности железобетонных плит перекрытия ПБ:Бол..

4 320 р.

Плита перекрытия ПБ 32.

Хранение на складе. Доставка с разгрузкой.Основные особенности железобетонных плит перекрытия ПБ:Бол..

6 912 р.

Плита перекрытия ПБ 31.15-12,5

Хранение на складе. Доставка с разгрузкой.Основные особенности железобетонных плит перекрытия ПБ:Бол..

8 370 р.

Плита перекрытия теплотрассы П 1 — 8

Хранение на складе. Доставка с разгрузкой.Железобетонные плиты перекрытия лотков теплотрассы выполня..

350 р.

Плита перекрытия ПБ 22.15-12,5

Хранение на складе. Доставка с разгрузкой.Основные особенности железобетонных плит перекрытия ПБ:Бол..

5 940 р.

Плита перекрытия ПБ 60.

Хранение на складе. Доставка с разгрузкой.Основные особенности железобетонных плит перекрытия ПБ:Бол..

16 875 р.

Плита перекрытия ПБ 28.12-12,5

Хранение на складе. Доставка с разгрузкой.Основные особенности железобетонных плит перекрытия ПБ:Бол..

6 048 р.

Плита перекрытия ПБ 60.12-8

Хранение на складе. Доставка с разгрузкой.Основные особенности железобетонных плит перекрытия ПБ:Бол..

13 500 р.

Плита перекрытия ПБ 84.15-8

Хранение на складе. Доставка с разгрузкой.Основные особенности железобетонных плит перекрытия ПБ:Бол..

28 350 р.

Показано с 1 по 15 из 287 (всего 20 страниц)

Железобетонные плиты перекрытия – это вид междуэтажных перегородок, применяемых в строительстве для образования потолка нижнего этажа и формирования пола верхнего. Их отличительной особенностью — повышенная термо и звукоизоляция, добиться которой удалось за счет снижения массы путем создания овальных или круглых пустот .

Габариты стандартные и сложностей с транспортировкой до нужной локации не возникает.

Данные элементы играют роль несущей конструкции, без них не проходит ни одно возведение зданий. Они используются в индивидуальном строительстве, при постройке высотных зданий и промышленных сооружений, в прокладке теплотрасс и подземных тоннелей.
Преимущества:

ЖБИ-плиты это универсальные изделия с эксплуатационными свойствами, которые способны выдерживать большие динамические и статические нагрузки, постоянное напряжение и одновременно еще и собственный вес и при этом имеют такие атрибуты:

Прочность и надежность;

Наши предложения

Интернет магазин стройматериалов «Стройлэнд» предлагает купить плиты перекрытия в Екатеринбурге в любом количестве с доставкой непосредственно на указанный строительный объект. При этом мы предложим выгодные условия на покупку самых ходовых и востребованных типов:

Облегченные многопустотные — ПК, которые применяются в качестве связующих конструкций;
железобетонные — ПБ, предназначенные для опирания по двум сторонам. Вся наша продукция соответствует требованиям ГОСТа и имеет заданными технологические параметры.

Необходимую информацию: наличие, размеры ЖБИ-плит, цены можно у наших менеджеров. Наши консультанты всегда онлайн!

Плита перекрытия — Проектирование зданий

Мы используем файлы cookie, чтобы обеспечить вам максимально удобные условия пользования нашим веб-сайтом. Вы можете узнать о наших файлах cookie и о том, как отключить файлы cookie, в нашей Политике конфиденциальности. Если вы продолжите использовать этот веб-сайт без отключения файлов cookie, мы будем считать, что вы довольны их получением. Закрывать.

Редактировать эту статью

Последняя редакция 18 января 2021

См. полная история

Термин «плита перекрытия » обычно относится к полу, который был сформирован с использованием бетона (и, как правило, стальной арматуры) и может являться частью конструкции здания. Он может образовывать пол подвала, на уровне земли или на верхних уровнях. Обычно он армируется либо арматурой, либо стальной фиброй, и может быть изготовлен на месте или изготовлен заранее. Пол, сделанный из дерева или другого материала, не относится к категории 9.0011 плита перекрытия .

Бетонные плиты, образующие цокольный этаж здания, могут опираться либо на балки (называемые подвесными плитами), либо опираться непосредственно на основание (например, с помощью жесткого сердечника), называемые «опорными плитами».

Когда бетонная плита является частью конструкции крыши здания, ее обычно называют «кровельной плитой».

Термин « плита перекрытия » относится к готовому результату, но способов его достижения множество, а это означает, что существуют различные типы конструкций плит перекрытия. Важным моментом является то, что его можно назвать « плита перекрытия ‘, независимо от ее формы и включения в нее других материалов.

Плита перекрытия может быть:

• Горизонтальная плоская бетонная конструкция (обычно минимальной толщины 100 мм), поддерживаемая с двух или более сторон бетонными или стальными балками. Нижняя сторона уложенного бетона (если это верхний этаж) будет видна, если смотреть с нижнего этажа, и на ней могут быть следы опалубки (или опалубки), которая использовалась для обеспечения временной поддержки.
• Горизонтальная плоская бетонная плита, поддерживаемая профилированными стальными ребристыми листами (настилом). Сталь обеспечивает армирование, а также временную и постоянную поддержку бетона. При взгляде снизу виден стальной потолок (или софит), в котором могут быть углубления для ангаров, поддерживающих воздуховоды и другие коммуникации. Такие плиты часто называют «композитными», поскольку результирующая структурная эффективность плиты перекрытия выше, чем суммарная эффективность стали и бетона.
• Вафельная плита образуется при заливке бетоном ряда пластиковых опалубок, в результате чего на нижней стороне плиты образуется форма в виде ящика для яиц (наподобие вафли). Хотя такие конструкции обычно могут иметь толщину 500 мм и более, полые области делают конструкцию более легкой, экономичной и более структурно эффективной.
• Горизонтальная плоская бетонная верхняя часть, которая была залита на месте поверх балки и блочного основания или конструкции с полыми ребрами, которая включает арматуру.
• Сборная бетонная плита, поддерживаемая стальным каркасом (особенно в высотном здании).

Для получения дополнительной информации о различных типах плит перекрытий и прочитайте статью о бетонных плитах в зданиях.

• Фундаменты зданий.
• Монолитный бетон.
• Ячеистый ростверк.
• Бетон.
• Бетонные плиты в зданиях.
• Палуба.
• Полы в жилых помещениях: Часть 1: Конструкция, изоляция и гидроизоляция.
• Готовый уровень пола.
• Плавающие полы в зданиях.
• Фундаменты.
• Подложка фундамента.
• Эластичный пол.
• Резиновое напольное покрытие.
• Ленточный фундамент.
• Черный пол.
• Типы пола.
• Типы ростверка.

• Доля
• Добавить комментарий
• Отправьте нам отзыв

Инструкции по строительству | Бетонные полы, плиты

Типы плит первого этажа

1. Сплошная плавающая бетонная плита первого этажа

Сплошная плавающая бетонная плита первого этажа должна использоваться только в том случае, если глубина гранулированного наполнителя составляет менее 900 мм.

Диаграмма B51 — Типичная деталь массивной плавающей бетонной плиты первого этажа

2. Залитая на месте подвесная плита первого этажа.

Если глубина гранулированной засыпки превышает 900 мм, следует использовать твердую плавающую бетонную плиту первого этажа. Залитые на месте подвесные плиты первого этажа следует использовать только в тех случаях, когда маловероятна осадка грунта под собственным весом. Если образовалась щель, это создало бы риск скопления взрывоопасных газовых смесей под полом.

Диаграмма B52 — Типовая деталь наружной стены монолитной плиты подвесного перекрытия

Монолитная монолитная плита подвесного перекрытия. помещают в верхнюю часть плиты, чтобы уменьшить риск растрескивания.

Диаграмма B53 — Типичная деталь стены для монолитной плиты подвесного перекрытия

Взрывоопасные газовые смеси в подпольных пустотах:

В пустотах под полом существует опасность скопления взрывоопасных газовых смесей.

Газ может появиться там, где:

1. Участок, на котором ведется строительство, является загрязненной или рекультивированной землей, или

2. Газовые трубы находятся вблизи или под строительной площадкой, а плиты перекрытий сооружены вне земли или там, где может образоваться пустота под полом из-за оседания грунта.

В случаях, описанных выше, между землей и нижней стороной пола или изоляцией (при наличии) должно быть предусмотрено вентилируемое воздушное пространство не менее 150 мм.

Важно обеспечить вентиляцию по периметру вместе с вентилируемым воздушным пространством, описанным выше, чтобы обеспечить достаточную вентиляцию под полом.

Во всех случаях важно обеспечить, чтобы уровень первого этажа снаружи был ниже, чем верхняя часть уровня черного пола, чтобы избежать ситуации с эффектом приямка.

Проблемы, связанные с бетонными полами

Разрушение бетонных полов считается довольно серьезной проблемой. Неудача обычно может быть связана с одним или несколькими из следующих факторов: плохие материалы, низкое качество изготовления или плохой дизайн. Чтобы предотвратить необходимость дорогостоящего и, возможно, разрушительного ремонта на более позднем этапе, следует проявлять осторожность на каждом из этих этапов. Руководящие принципы передовой практики, чтобы избежать этих проблем, следующие:

1. Надлежащим образом зачистите существующее заземление

Убедитесь, что существующее заземление зачищено до подходящей опоры. Перед началом работ очень важно удалить весь верхний слой почвы и растительности со всей площади здания. Не рекомендуется оставлять насыпи мягкой земли между траншеями фундамента, так как это увеличивает риск того, что она не будет удалена до начала засыпки участка слоями зернистой засыпки. Важно, чтобы гранулированная засыпка укладывалась на прочную, чистую и хорошую несущую поверхность.

2. Следует использовать гранулированный наполнитель, соответствующий назначению.

3. Используйте вибрационный валик для уплотнения слоев гранулированного наполнителя.

Слои должны быть меньше 225 мм и больше 150 мм. Каждый слой после укладки необходимо уплотнить отбойной плитой или виброкатком. Если позаботиться на этом этапе, риск неудачи снизится.

4. Гранулированный наполнитель не следует использовать, если глубина заполнения превышает 900 мм.

Подвесной бетонный пол менее подвержен разрушению и должен использоваться в этом случае.

5. Ослепление гранулированным наполнителем.

Засыпка не требуется, если каждый слой гранулированного наполнителя хорошо утрамбован. Шпаклевку следует сгребать, чтобы убедиться, что острые точки, оставшиеся после виброкатка, закрыты, после чего на нее можно укладывать DPM.

6. Используйте полиэтилен толщиной 1200 в качестве DPM

Важно, чтобы DPM не был поврежден транспортным средством во время заливки плиты, так как целью DPM является предотвращение подъема влаги. Следует использовать только первичный материал, и следует избегать материалов, описываемых как «сверхмощные» или «C1200». Используемый первичный материал должен соответствовать требованиям I.S. ЕН 13967.

7. Убедитесь, что между DPC и DPM имеется зазор

DPC и DPM должны образовывать непрерывный барьер для предотвращения проникновения влаги из грунта. Возведение стен до укладки полиэтиленового ДПМ и заливки плиты перекрытия некорректно, так как не позволяет сформировать надлежащий нахлест между ДПМ и ДПК.

Диаграмма B54 – Пример правильного нахлеста между DPC и DPM

8. Не должен опираться на плиту перекрытия.

Все блочные конструкции или перегородки с несущими стойками и возвышающиеся стены должны иметь фундамент, поскольку плиты перекрытий, как правило, не спроектированы и не изготовлены для восприятия нагрузок, например, от дымоходов, опор, стен и перегородок с несущими стойками.

9. Будьте осторожны при установке изоляции.

Изоляция должна быть предусмотрена под всей площадью пола, степень изоляции будет зависеть от ряда конкретных элементов проекта, таких как:

• Тип используемой изоляции и ее свойства.

• Требуемое значение U, которое должно быть достигнуто.

• Отношение площади пола к его периметру и т. д.

Тепловой мост может образоваться там, где встречаются два элемента конструкции, например, там, где встречаются пол и стена. Тепловые мосты могут иметь большое влияние на общую эффективность жилища, и в результате изоляция должна быть тщательно проработана и установлена ​​в таких соединениях. Ряд методов достижения соответствия этому аспекту правил можно найти в Техническом руководящем документе L Строительных норм и правил. Одним из методов, описанных в тексте, является использование допустимых деталей конструкции (ACD).

10. Необходимо соблюдать осторожность, чтобы избежать риска растрескивания.

В жаркую погоду необходимо при укладке бетонных плит перекрытия обеспечить их защиту от прямых солнечных лучей и охлаждение. Это предотвратит растрескивание из-за слишком быстрого высыхания.

За счет изоляции по периметру в месте соединения пола и стены тепловые мостики будут сведены к минимуму.

Предотвращение разрушения плиты

• Весь верхний слой почвы и растительные остатки должны быть удалены с площадки.

• Гранулированный наполнитель следует уплотнять слоями.

• Важно обеспечить использование подходящего гранулированного наполнителя.

• Не следует использовать глубокую засыпку.

• Слепите гранулированный наполнитель.

• При необходимости следует использовать барьер DPM или радоновый барьер калибра 1200.

• ЦПМ должен быть размещен и плита должна быть залита, когда стены находятся на высоте ЦОД.

• Стены никогда не должны возводиться непосредственно на плите; у них должны быть основания.

• Изоляция должна быть обеспечена по всей их площади, чтобы обеспечить соответствие Строительным нормам и правилам.

• Для плотов DPM и стяжка должны быть на вершине плота, а толщина стяжки должна быть не менее 65 мм. Для армирования рекомендуется использовать легкую сетку внутри плота.

Армирование подвесных плит перекрытий

Существует ряд доступных армирующих сеток, сетка может иметь префикс букв A, B или C. Для каждого префикса доступен диапазон диаметров.

Сетка типа А состоит из квадратов размером 200 мм на 200 мм, стандартный диапазон сеток типа А составляет от A98 до A393. Сетка типа В состоит из квадратов 200 мм на 100 мм с основным армированием на расстоянии 100 мм и поперечной арматурой на расстоянии 200 мм; стандартный диапазон сеток типа А составляет от B196 до B1131. Сетка типа C состоит из квадратов 400 мм на 100 мм с основным армированием на расстоянии 100 мм и поперечной арматурой на расстоянии 400 мм; стандартный диапазон сеток типа А составляет от C283 до C785.

Из-за риска скопления взрывоопасного газа под подвесным полом из-за осадки грунта под собственным весом Технический документ C Строительных норм и правил рекомендует использовать подвесные полы только в ситуациях, когда осадка маловероятна.

Диаграмма B55 – Типовая подвесная плита первого этажа – железобетон

Толщина плиты и типы армирующей сетки для типовых пролетов первого этажа дома

В приведенной ниже таблице показаны соответствующие значения толщины перекрытий и типов армирующей сетки для типичных пролетов первого этажа жилых домов. Допущение: внутренние перегородки на плиту не опираются. Основные стержни, которые должны проходить в направлении пролета и сетки, должны располагаться так, чтобы основные стержни располагались ниже второстепенных стержней. Между нижней стороной плиты и основными стержнями должно быть обеспечено номинальное покрытие 25 мм. Бетонная смесь должна быть 30Н20. Опорные возвышающиеся стены и несущие плиты должны быть не менее 100 мм.

Таблица B5 – Соответствующая глубина перекрытий и типы арматурных сеток для типичных плит первого этажа в жилых домах

Аналоги арматурных стальных стержней

В таблице ниже перечислены эквиваленты арматурных стальных стержней, которые можно использовать в качестве альтернативы В-сеткам. Основные стержни должны располагаться ниже второстепенных стержней и проходить в направлении пролета. Стержни должны быть связаны в местах пересечения. Допущение: внутренние перегородки на плиту не опираются. Бетонное покрытие и прочность такие же, как указано выше.

Таблица B6 – Эквиваленты арматурных стальных стержней для использования в качестве альтернативы сеткам

T обозначает сталь с высоким пределом текучести.

Альтернативная деталь подшипника для подвесных плит перекрытия

Ниже показана альтернативная деталь подшипника для подвесных плит перекрытия. Дополнительное армирование может быть размещено в верхней части плиты на передних кромках и особенно в углах, чтобы уменьшить риск растрескивания.

Диаграмма B56 – Типовое армирование краев

Непрерывные плиты над стеной должны быть снабжены дополнительным армированием, чтобы снизить риск образования трещин.

Диаграмма B57 — Типовая деталь плиты, непрерывной по стене

Следует отметить, что допускается формировать углубления для труб только по периметру плит.

Диаграмма B58 — Типовая деталь для углублений под трубы

Сборные бетонные полы

Доступны различные системы сборных железобетонных полов для использования в конструкции подвесных полов на уровне земли или выше. Эти системы служат альтернативой использованию подвесных монолитных бетонных плит перекрытий или подвесных деревянных полов.

Сборные железобетонные перекрытия можно классифицировать, хотя и в целом, следующим образом:

1. Полые плиты.

2. Балка и блок.

3. Сборные доски или предварительно напряженные плиты с монолитным бетонным покрытием (блоки заполнения или пустотообразователи могут быть включены или не включены).

Примеры сборных железобетонных перекрытий показаны ниже. Следует отметить, что продукция конкретного производителя не представлена; иллюстрации предназначены для того, чтобы дать представление о доступном ассортименте. В зависимости от конкретных продуктов, которые будут использоваться, эти детали могут отличаться. Необходимо соблюдать данные производителя.

Диаграмма B59 — Типовая деталь пола из блоков и балок

Диаграмма B60 — Типовая деталь системы пола с тавровой балкой собственной разработки

Диаграмма B61 — Полая сердечная плита Типичная деталь

Диаграмма B62 — Блок и доля. Обратите внимание на следующие аспекты установки при следовании подробным рекомендациям производителя:

• В некоторых системах может потребоваться перекрываемый пролет и опоры, подпорки.

• Местоположение ЦОД.

• Что происходит, когда накладываются точечные нагрузки, такие как перегородки?

• Требуется ли армирование стяжек?

• Требования к стяжке или заливке цементным раствором.

• Изоляция. Расположение, количество и метод, используемые для установки изоляции, чтобы избежать образования мостиков холода и соответствовать требованиям строительных норм и правил.

• При необходимости детали установки радоновой мембраны.

Дополнительная информация

Если пролет подвесных бетонных цокольных этажей превышает 5 м, согласно Техническому руководству A Строительных норм и правил требуется профессиональное руководство по проектированию несущих стен.
