Перекрытие как сделать: Деревянное перекрытие между этажами своими руками

Содержание

Деревянное перекрытие между этажами своими руками

Дерево всегда было и еще долго останется одним из наиболее популярных материалов для обустройства всевозможных силовых и несущих элементов, каркасов крыш, потолков, перегородок в обычном малоэтажном доме. Вместо использования дорогостоящих и очень тяжелых бетонных плит или двутаврового металлопроката балок можно сделать деревянное перекрытие между этажами без привлечения строительной техники, относительно быстро и с минимальными затратами.

Типовая конструкция перекрытия на балочных опорах

Устройство деревянного перекрытия между этажами обычно отличается от конструкции потолка по ряду параметров, прежде всего, по способу укладки деревянных балок и толщине. Если при обустройстве потолка деревянные несущие элементы чаще всего опираются на стены или специально сформированный бетонный пояс, то перекрытие между этажами приходится врезать в стены коробки. Соответственно, требования к прочности балок и толщине перекрытия между этажами намного жестче, чем для потолка.

Конструктивно деревянное перекрытие собирается из следующих деталей:

  • Опорные деревянные балки, воспринимающие вес всех элементов конструкции, массу мебели, бытовой техники, людей, – всего, что находится этажом выше;
  • Подшивка фанерой или плитами ОСБ потолочной поверхности;
  • Система лагов с досками пола верхнего этажа;
  • Уложенные на деревянную обрешетку маты или плиты теплоизоляции;
  • Пленка гидроизоляции от протечек влаги с пола этажом выше и обязательно пароизоляция, препятствующая проникновению водяных паров в элементы деревянного перекрытия с нижнего этажа.

Устройство деревянного перекрытия между этажами в значительной степени напоминает кровельный пирог обычной двухскатной крыши, но существует одна особенность. Если стропила имеют хотя бы одну точку крепления на шарнире, то деревянные балки перекрытия между этажами чаще всего приходится укладывать по свободно-скользящей схеме, без фиксации в точках опоры. При условии, что расстояние между стенами не более 3 м.

Такие схемы используют в домах с кирпичными и бетонными стенами, где жесткость коробки позволяет применять самоустанавливающиеся деревянные перекрытия. Что это дает? Независимо от осадки здания и давления на пол верхнего этажа, плоскость перекрытия будет оставаться в одном и том же положении.

Если длина балок деревянного перекрытия превышает 4,5 м, или стены дома изготавливаются из слабых материалов, например, газобетонных блоков, пенобетона, арболита, несущие перекрытия между этажами обязательно нужно укреплять дополнительными уголками, анкерами, подкосами и штыревыми заделками.

Разновидности конструкций и материалы деревянного перекрытия

Главным элементом перекрытия между этажами являются несущие балки. От того, насколько правильно подобраны материалы для изготовления деревянного «пирога» между этажами, зависит прочность перекрытия и безопасность самих хозяев. Толщина пирога всегда ограничена, поэтому приходится либо увеличивать количество несущих элементов, либо менять материал.

Традиционно в качестве несущих элементов используют следующие материалы:

  • Клееный брус;
  • Опиленное бревно;
  • Пакет из шлифованных и сбитых досок.

Понятно, что наилучший вариант будет самым дорогим. Использование для перекрытия между этажами клееного бруса позволяет сделать деревянный каркас максимально жестким, поэтому к брусовой затяжке прибегают либо по желанию хозяев, либо при очень больших размерах помещений верхнего этажа. Чаще всего клееный брус укладывают в деревянное перекрытие при расстоянии между стенами от 4 м. Получается дорого, но надежно.

Более экономный способ – использовать хвойные пиломатериалы, обычно сосновое окоренное бревно обрезают дисковыми фрезами в двухкантный или трехкантный брус. Такая балка получается прочнее и дешевле обычного деревянного бруса прямоугольного сечения.

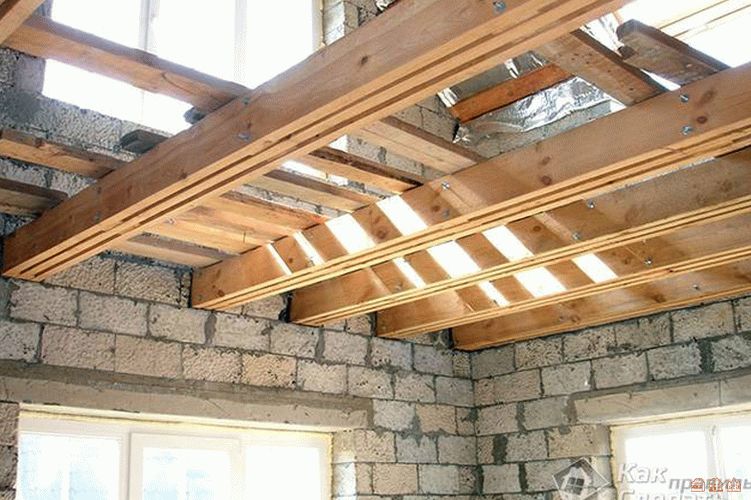

Самый бюджетный вариант – пакетная балка. Ее сбивают из калиброванной и шлифованной доски сороковки, две или три на одну балку. Перед сборкой деревянную поверхность обрабатывают пропиткой, сушат и закрашивают олифой. Перекрытие из пакетного бруса считается наиболее гибким и одновременно самым надежным.

Даже если возникнет перегрузка, деревянные элементы прогнутся, но излома и обрушения между этажами не будет. Собрать такое деревянное перекрытие между этажами своими руками намного проще и дешевле, так как нет необходимости закупать строевой или клееный брус.

Чтобы снизить трудоемкость работ и размеры затрат, учитывая проект дома и ширину стен, изготавливают несколько вариантов конструкций, в зависимости от того, как планируется настилать пол второго этажа по деревянным балкам:

  • Легкие перекрытия. Для каркасных домов шаг между несущими элементами может быть уменьшен до 30 см, а лаги под деревянный пол не настилаются. Сама конструкция собирается без утеплителя и пленочной изоляции;
  • Средние перекрытия на этажах. В конструкции используют лаги и звукоизоляцию, пароизолирующую пленку и утеплитель не применяют;
  • Теплые средние деревянные перекрытия. Между этажами укладывают полноценный пакет с утеплением и пленочной гидро- и пароизоляцией.

Легкие перекрытия на этажах используют для неотапливаемых зданий, средние системы применяют для построек с мощным наружным утеплением стен. Теплые деревянные конструкции применяют в том случае, если верхний этаж граничит с чердаком или мансардой.

Из практики известно, что для деревянных конструкций наилучшую звукоизоляцию между этажами обеспечивают листовые и волоконные материалы. Можно использовать минеральную вату или насыпной керамзитовый гранулят. Но оба материала обладают высокой впитывающей способностью, поэтому приходится укладывать пароизоляционную пленку. Пенополистирол не боится влаги, но звукоизоляция на этаже примерно в 3-4 раза хуже минеральной. Поэтому ЭППС или пенопласт используют там, где звукоизоляция деревянного перекрытия между этажами не имеет особого значения. Например, между цокольным и первым этажами.

Способы заделки несущих элементов

Для того чтобы деревянное перекрытие на этажах получилось надежным и устойчивым, необходимо правильно выбрать способ заделки несущего бруса в стены дома. Систему крепления выбирают в зависимости от материала стен.

Проще всего закрепить брус на кирпичных стенах. Для каждой опоры в стене вырезают по разметке нишу, глубиной не менее 100 мм и размерами на 15-20 мм больше сечения бруса. В нишу укладывают подкладку из твердых сортов резины, а концы бруса перед сборкой деревянного каркаса обязательно покрывают жидкой резиной или горячей смолой. Если брус более 4,5 м, один конец фиксируют с помощью сквозной металлической шпильки. Оставшееся пространство ниши задувают монтажной пеной, чтобы в щелях на этажах не было сквозняка.

Более сложным получается крепление опор на стенах из газобетона. Перед тем как сделать деревянное перекрытие между этажами, потребуется построить несущий короб, в который и выполняется закладка бруса. Для здания из газобетона в два этажа, с облицовкой стен кирпичом допускается укладка деревянного короба, в остальных случаях опорный короб нужно отливать из армированного бетона.

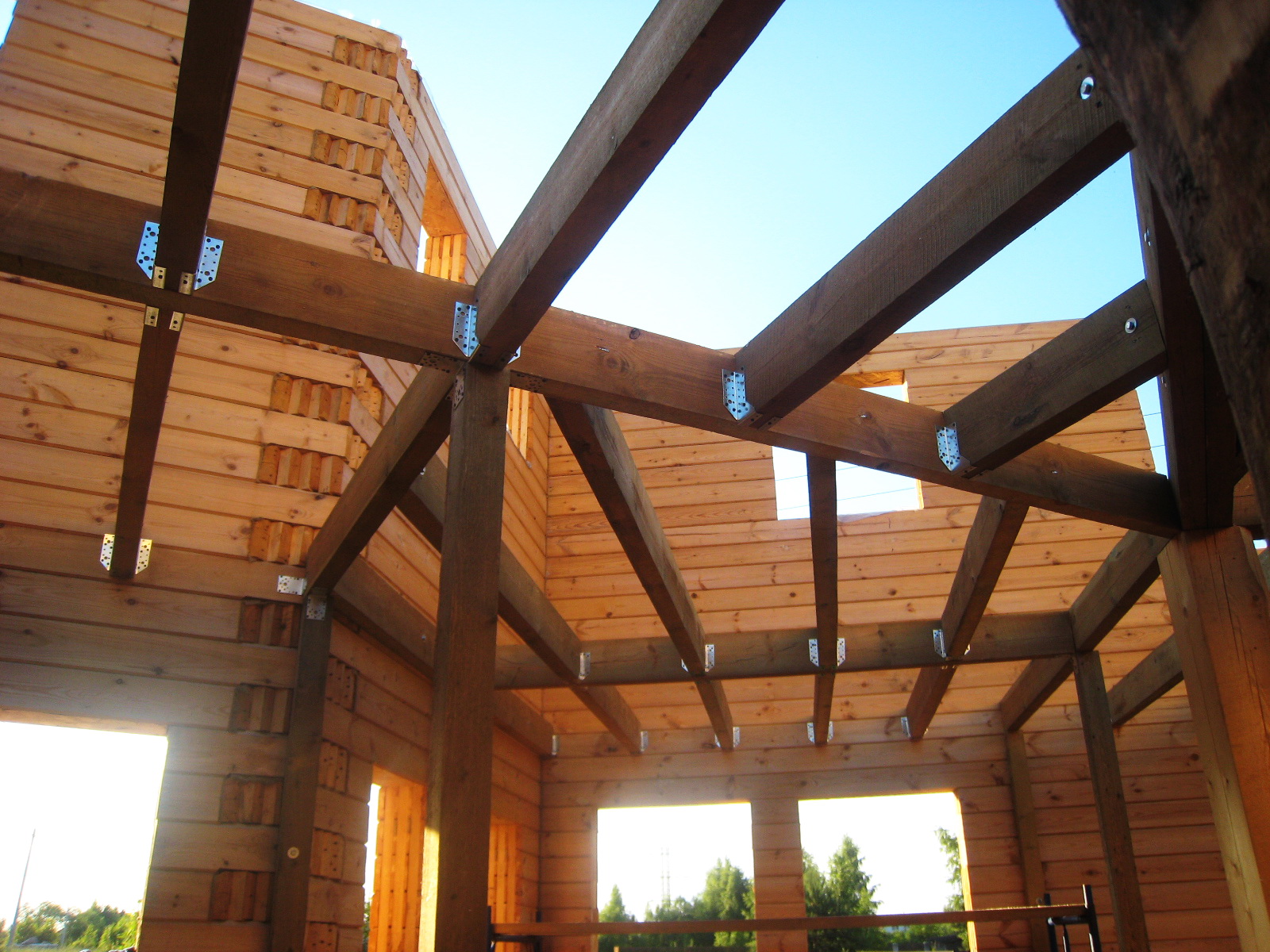

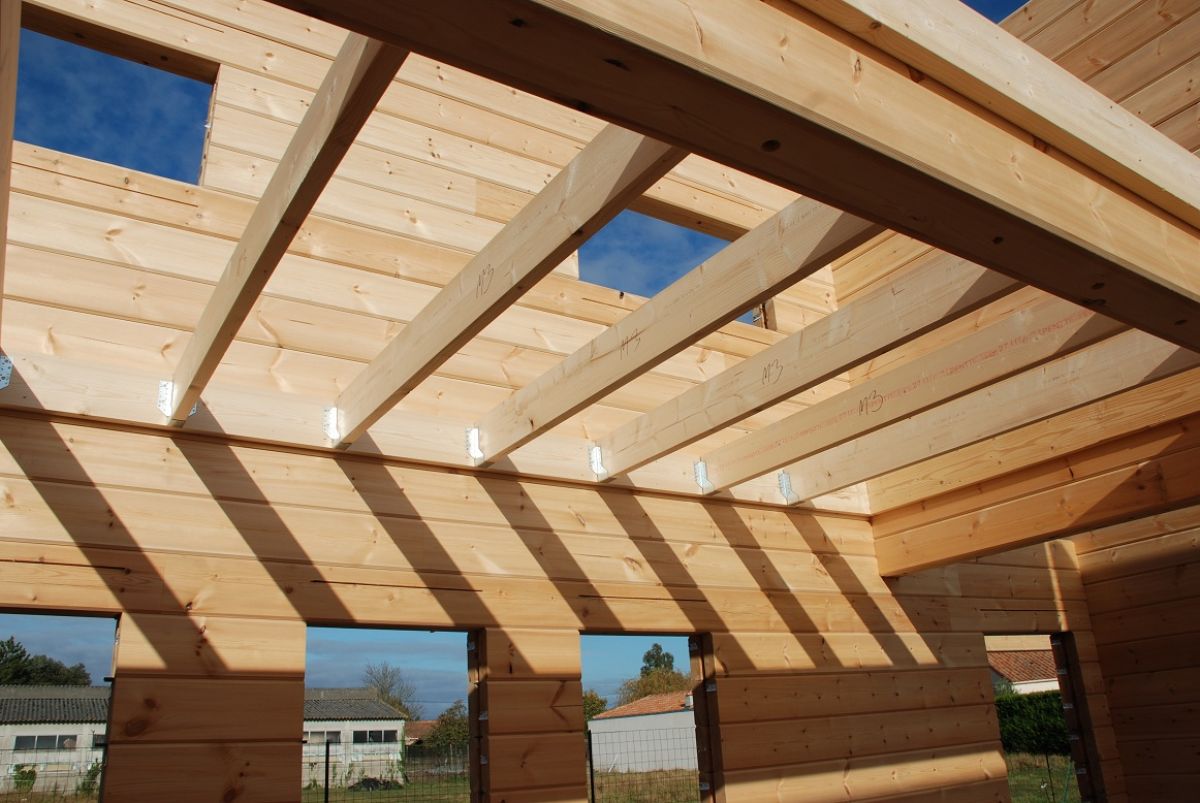

Если брус планируется врезать в деревянные стены, то делать это лучше всего на этапе укладки венцов. Как и в случае кирпичных стен, в стеновом брусе по разметке вырезается ниша в форме усеченного клина «ласточкин хвост». Конец несущей балки подгоняют по форме замка и укладывают в нишу. После укладки балки место стыковки усиливают металлическими накладками и уголками.

Собираем перекрытие на этажах своими руками

После того как была достигнута требуемая высота стен до уровня следующего этажа, необходимо делать перекрытие. Следующий ряд кирпича или блока выкладывается с нишами под брус. Чтобы обеспечить необходимую прочность деревянного каркаса, нужно сделать проверочный расчет или подобрать сечение бруса по справочным таблицам и номограммам.

Ориентировочно для двухметрового пролета будет достаточно использовать брусовую опору сечением 75х150 мм, для пятиметрового сечение бруса должно быть не менее 150х225 мм. Стандартный шаг составляет 80-90 см, но иногда его величину сознательно уменьшают, чтобы увеличить жесткость коробки нижнего этажа.

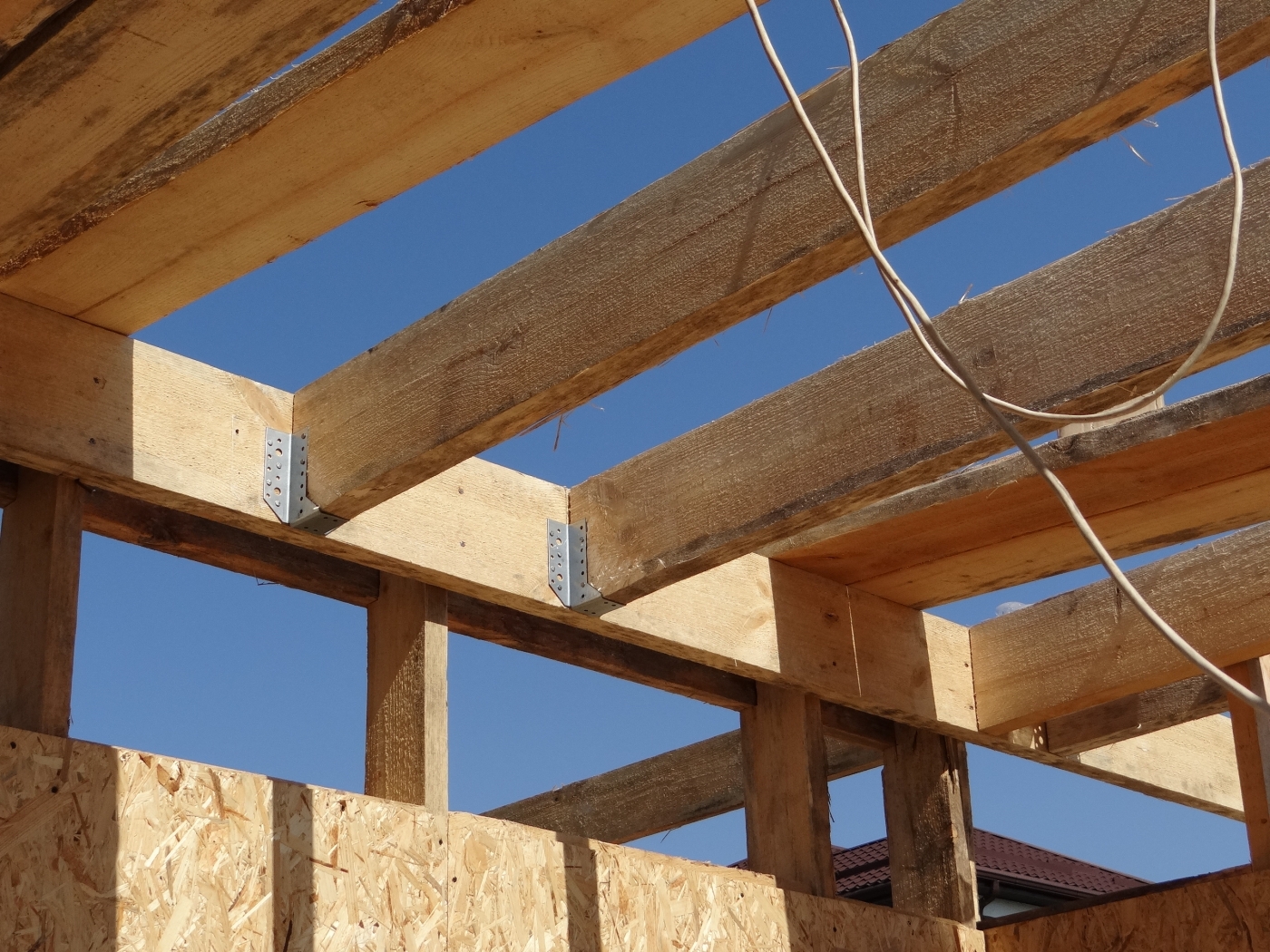

Укладка несущих элементов деревянного пролета

На момент сборки каркаса пролета на этаже деревянные балки должны быть полностью готовыми к работе, но без нанесения смолы на опорные концы. При длине бруса 3-4 м точно угадать длину балки сложно, поэтому деревянные заготовки поднимают на уровень верхнего этажа и последовательно подгоняют по линейным размерам посадочных гнезд.

Если замер расстояния между нишами соответствует длине заготовки, приступают к сборке:

  • Оба торца подрезают на угол 60о, чтобы облегчить укладку опорных концов в ниши, и обрабатывают гудроном или битумной мастикой;
  • В ниши укладывают подкладочный материал, после чего устанавливают балки деревянного перекрытия.

Каждый брус необходимо тщательно подогнать по горизонту и по общей плоскости, для этого подкладки заменяют на более толстые плашки или подрезают их, чтобы опустить конец. Оставшееся пространство забивают просмоленной паклей и задувают пеной.

К сведению! Чтобы упростить работу, первоначально укладывают и выставляют два крайних бруса деревянного пролета, и уже по ним с помощью шнуров или лазерного уровня регулируют оставшиеся заготовки.

Сборка обрешетки

После того как деревянные несущие балки были уложены и зафиксированы в нишах, необходимо выполнить набивку черепного бруска. По сути, это длинная рейка, сечением не менее 40х40 мм, черепную рейку набивают на боковые поверхности бруса заподлицо с нижней кромкой. К черепной планке будет крепиться нижняя подбивка листами фанеры или ОСБ. Если прибить фанеру непосредственно к брусу, то это может ослабить несущую балку. Кроме того, при ходьбе по полу верхнего этажа гвозди и крепеж, вбитые в деревянный брус перекрытия, выходят из тела древесины, поэтому приходится усиливать крепление подбивки.

Одновременно под фанеру нашивается пленка пароизоляции, каждый новый лист пленки необходимо проклеивать строительным скотчем, иначе конденсат сгноит деревянные полы на втором этаже. Если верхний этаж буде неотапливаемым, то в конструкции перекрытия необходимо сделать продухи, удаляющие часть попавшего внутрь конденсата.

После того как была уложена подбивка, можно переходить к утеплению и звукоизоляции. Нередко вместо минеральной ваты или плитного пенополистирола в ниши засыпают специальный наполнитель из полистирольных гранул. Для того чтобы создать на этаже зону тишины, достаточно засыпать в перекрытие слой толщиной всего 40 мм. То есть межэтажное перекрытие можно уменьшить почти на 50-60 мм.

Завершающие операции

Далее следует укладка гидроизоляции, пленку нужно укладывать в обязательном порядке, если вышестоящий этаж предназначен для проживания или в нем нет системы напольной вентиляции. Даже если деревянные полы и не будут заливаться водой, при проветривании более холодный воздух будет собирать конденсат внутри деревянного перекрытия. Можно застелить обычную полиэтиленовую пленку толщиной 0,2 мм.

Все остальные детали перекрытия зависят от способа устройства пола на верхнем этаже. Если планируется укладка ламината или паркета, лучше всего положить слой из ОСБ или влагостойкого гипсокартона. В случае если на втором этаже запланирован обычный деревянный пол, то будет достаточно набить лаги и зашить поверхность шпунтованной доской.

Заключение

В особых случаях в конструкции перекрытия можно предусмотреть цементно-песчаную стяжку. Для этого поверх утеплителя и гидроизоляции выкладывают два слоя стеклопластиковой армирующей сетки. Толщина стяжки должна быть не более 50 мм. Под такое основание на деревянном перекрытии можно укладывать наливные или декоративные 3D покрытия.

Отправить комментарий

оптимальная высота, устройство, потолочное перекрытие

Сделать потолок в частном доме намного сложнее, чем оформить уже готовую поверхность в квартире. Многие владельцы решаются самостоятельно выполнять все работы по монтажу. Такой вариант тоже возможен, но при тщательном изучении аспектов такой работы.

Устройство потолка в частном доме

В частном доме любая конструкция потолка напоминает собой слоеный пирог. Состоит он, как правило, из следующих составляющих:

  • черновой потолок;
  • пароизоляционный слой;
  • гидроизоляция;
  • утепляющая прослойка, являющаяся еще и звукоизоляцией;
  • чистовая поверхность.

Вне зависимости от того, из какого материала выполнен сам дом, потолок для него формируется одинаково. Единственное различие – метод крепления материала к перекрытиям. Так, бетонное основание в первую очередь просверливают и снабжают каждое отверстие дюбелем. В деревянном доме работать намного проще, так как здесь всего лишь необходимы саморезы или гвозди и шуруповерт с молотком. Предварительная подготовка отверстий не потребуется.

По устройству потолки в частном доме могут быть:

  • подшивными;
  • настильными;
  • панельными.

Первый тип представляет собой поверхность, закрепленную непосредственно к балкам потолочного перекрытия в частном доме. Обычно этот потолок относят к черновым, но при оформлении качественными рейками и должном утеплении он может играть роль финишного покрытия.

Что касается второго варианта, то название здесь говорит само за себя. Доски для потолка настилаются на балки, а не подшиваются к ним снизу.

Панельный потолок – это по своей сути разновидность первых двух вариантов. Для его формирования используются собранные из нескольких досок щиты.

Высота потолка в частном доме

Удобство нахождения внутри дома напрямую зависит от правильно выбранной высоты потолка. А также этот показатель влияет на декоративную составляющую и объем циркулирующего в помещении воздуха.

В соответствии с нормами безопасности, минимальный показатель высоты потолка для частного дома – 2,4 м. Здесь разрешено устанавливать даже приборы, работающие от подачи газа. С практической точки зрения, такое решение тоже верно, так как при установке источников света, особенно подвесных, человеку с ростом выше среднего будет неудобно находиться внутри. Внимание уделяют и на психологический фактор, так как низкий потолок угнетает, создает чувство тревожности и даже способен вызвать панику у особо чувствительных людей.

Важно! Для слишком низкого потолка частного дома сложно подобрать подходящую чистовую отделку.

Уже с финишной декоративной отделкой оптимальная высота потолка в частном доме должна составлять от 2,5 до 2,7 м. Каких-либо ограничений на максимальный показатель нет, поэтому формирование большей высоты потолка вполне допустимо.

Но при выборе стоит помнить, что слишком высокий потолок в доме сложен для  обслуживания. Так, протереть поверхность или заменить лампы будет весьма затруднительно, придется пользоваться высокой устойчивой лестницей. Помимо этого, расходы на отопление частного дома пойдут вверх, а теплопотери значительно возрастут. Это может пагубно влиять на качество стропильной системы, разрушать ее.

Если дизайнерское решение частного дома подразумевает наличие в комнатах потолков с высотой более 3 м, то устройство теплого пола поможет создать оптимальный прогрев помещения и устранить уход теплого воздуха через перекрытия.

Дизайн потолка в частном доме

Немаловажное значение играет внешний потолочной поверхности частного дома, ведь от него зависит то, как будет восприниматься помещение в целом. Сейчас ассортимент отделок для потолка просто огромен.

Первое место занимает древесина, которая по своим характеристикам и внешнему виду намного опережает все существующие варианты и идеально вписывается в натуральное оформление. Чаще всего потолок оформляют именно вагонкой. Такое решение поддерживается и обшивкой стен. Материал обладает прекрасными внешними данными, а при условии правильного ухода прослужит длительное время. Но обшивка потолка вагонкой в частном доме – дорогое удовольствие. Заменить ее можно на чуть более дешевые рейки, которые тоже смотрятся в общей картине неплохо.

Важно! Породу дерева и характеристики материала стоит выбирать в зависимости от помещения, куда будет крепиться этот потолок.

Классический интерьер дома позволяет сделать потолок в доме в виде кессонной конструкции из дерева. Для квартиры такое решение подходит редко, а вот в частном владении выглядит шикарно. Но стоимость подобного оформления велика, поэтому позволить себе его могут лишь те, у кого неограничен бюджет.

Альтернативный вариант с высокой декоративностью – натяжные потолки. Этот современный вид отделки потолка подходит не только для городских квартир, но и для частных домов. Натяжной потолок в частном доме скроет все имеющиеся недостатки и коммуникации, что очень удобно. Что касается дизайна натяжного потолка, то здесь все зависит от желания владельца, его финансовых возможностей и стилистической направленности интерьера. К примеру, в минималистичной кухне или комнате достаточно будет установки простого светлого полотна со встроенными источниками света. А для помпезных интерьеров подходят двухуровневые натяжные конструкции с лепниной.

Глянцевые варианты идеальны для небольших комнат, где требуется зрительное увеличение пространства. Натяжные пленки обладают массой преимуществ, среди которых выделяются:

  • гипоаллергенность;
  • экологическая чистота;
  • влагоустойчивость;
  • высокие показатели эластичности и прочности;
  • простой и быстрый монтаж;
  • неприхотливость в уходе;
  • длительность эксплуатации.

Наиболее бюджетный, но и сложный в исполнении своими руками вариант оформления потолка в частном доме – выравнивание его гипсокартоном и покрытие краской. Не каждый мастер без определенной сноровки сможет без дефектов выполнить такой декор, поэтому работу лучше доверить профессионалам.

При подборе декоративного оформления потолка в частном доме упор делают на площадь комнат. Большие помещения вполне можно украшать громоздкими конструкциями, а вот для маленьких комнат лучше выбрать что-то более лаконичное.

Выбор материалов для потолка

Из каких материалов выполняется чистовой потолок, уже описано. Для создания потолочной конструкции в частных домах, как правило, применяется древесина. Здесь, как в случае с полом, необязательно обращать внимание только на прочностные свойства материала. Для потолка лучше выбрать легкие доски с привлекательной фактурой. Отвечает такому требованию хвойная порода, а также клен и береза.

Главным из параметров при выборе древесины является ее класс и сорт:

  1. Класс А отборного сорта без видимых глазу дефектов с ровной поверхностью, которая может иметь незначительное количество сучков внутри.
  2. Класс В первого сорта – древесина с незначительными дефектами, заметными лишь при детальном рассмотрении.
  3. Класс С второго сорта с шероховатой поверхностью и сучками. Могут наблюдаться трещины на досках.
  4. Класс D третьего сорта. Подобный материал обладает настолько низким качеством, что в качестве основы для потолка ни в коем случае не может быть выбран.

Если бюджет строго ограничен, приобретать дерево отборного сорта необязательно. Можно вполне обойтись и древесиной класса С, но с предварительной ее обработкой антисептическими растворами и тонирующим составом. Это поможет значительно повысить срок эксплуатации.

Вариант древесины и ее количество выбирают с упором на тот тип потолочной поверхности, который будет выполнен в частном доме. Так, для самого простого подшивного потребуются доски и брус. При этом ширина досок позволяет изменять дизайн потолка. Чем они шире, тем грубее выглядит готовая поверхность. Это позволяет получить неповторимую деревенскую атмосферу в любом помещении.

Брус выбирают с таким сечением, которое подойдет для каждого конкретного случая. Так, если требуется дополнительный утепляющий слой, то стоит обратиться к большим по размеру вариантам, чтобы утеплитель без труда смог уместиться внутри.

Важно! Вместо подшивных досок вполне могут быть использованы листы фанеры влагостойкого типа. Но подобное оформление потолка в доме потребует чистовой отделки.

Как сделать потолочное перекрытие в частном доме

Монтаж потолка своими руками в частном доме отличается в зависимости от наличия наверху жилого помещения или чердака. Рассмотреть важно оба варианта.

При наличии второго этажа или мансарды для оформления потолочной поверхности применяют подшивной метод. Для этого потребуется приобрести следующие материалы:

  • обрезную доску с толщиной 3 см;
  • гвозди или саморезы;
  • шуруповерт или молоток;
  • утеплитель;
  • пароизоляцию;
  • ножовку.

Доски для начала подготавливают, выравнивают под ширину помещения. Каждую из них фиксируют саморезами к балкам потолочного перекрытия. В случае использования гвоздей каждый из них забивают под углом 45 градусов так, чтобы у него была возможность войти в соседнюю балку.

После выполнения подвесного потолка, работа по утеплению идет со стороны мансарды дома, где в пространстве между перекрытиями необходимо уложить пароизоляцию, скрепляя листы скотчем. Сверху выкладывают утеплитель, обычно это слой минеральной ваты в 10 см и закрывают конструкцию листами пароизоляции.

Сверху на готовый «пирог» настилают обрезную доску, ОСБ или же фанеру. Это уже готовый пол для помещения, оформить который можно линолеумом, паркетом или ламинатом.

Случай с отсутствием над потолком отапливаемого помещения отличается необходимостью большего утепления и другой технологией выполнения чернового пола. Для начала на балки потолка крепят доски подшивным методом. Потом со стороны чердака укладывают утеплитель, но с большим слоем, чем в предыдущем случае. При необходимости балки набивают так, чтобы их высоты хватило для размещения утепляющего слоя. Остальные действия аналогичны первому варианту.

Если потолок в помещении не обладает достаточной высотой или важно оставить балки перекрытия потолка для оформления того или иного стиля, то можно работу начинать на чердаке. Для этого шпунтованная доска или плиты ОСБ укладывают и закрепляют так, чтобы не оставалось щелей. При этом шляпки саморезов важно утопить в материале, чтобы они не порвали слой пароизоляции. На пароизоляционную мембрану укладывают слой утеплителя со смещением швов. По чердаку дома в любом случае необходимо будет передвигаться, поэтому сверху утеплитель закрывают дополнительными балками.

Совет! При использовании пенопласта или пенополистирола для утепления, слой пароизоляции укладывать необязательно.

Как сделать чистовой потолок в доме своими руками

Вариант оформления чистового потолка в частном доме зависит от габаритов помещения, желания хозяина и концепции будущего интерьера. Возможные варианты уже были представлены. Теперь расскажем о самостоятельном монтаже самого популярного материала как для деревянных, так и для бетонных домов – гипсокартона.

Подобное решение позволяет получить в частном доме такой дизайн, какой задуман заранее и исключить только деревянное оформление. Если хозяин желает видеть у себя в комнате стиль хай-тек или любую другую идею, далекую от деревянных материалов, то монтаж гипсокартона – лучшее решение.

Если черновая поверхность потолка в частном доме ровная, то крепление обрешетки необязательно. Если же имеются огрехи, то каркас будет нужен. Он может быть деревянным или металлическим. Монтаж обрешетки займет время и повысит финансовые затраты, но зато такой потолок уже точно получится надежным и привлекательным.

Важно! На этапе крепления каркаса к черновому потолку монтируют проводку и прокладывают ее к местам расположения источников света.

Гипсокартонные листы крепят при помощи саморезов на каркас так, чтобы шляпки утопали в материале. Все швы позже выравнивают, а саму поверхность декорируют по своему усмотрению.

Можно пойти более простым путем и вызвать мастеров для установки натяжного потолка в частном доме. Этот выход станет оптимальным для тех, кто не желает тратить время на установку потолка своими руками или не уверен в результате.

Заключение

Сделать потолок в частном доме, особенно в деревянном, можно и самостоятельно, если понимать все нюансы процесса. Вся конструкция имеет собственное устройство, которое важно соблюдать, чтобы получить не только красивый, но и качественный потолок. Выполнение потолочной поверхности, конечно, займет достаточно много времени, но при грамотном подходе результат точно порадует хозяина.

Отправить комментарий

как сделать красивый, необычный, дешевый: чертеж, из чего делать

Большинство дизайнеров и специалистов оформителей согласятся с тем, что традиционные тренды оформления потолочным пластиком, дорогостоящим винилом и помпезно красивыми светильниками теряют популярность. Все более модными становятся практичность и натурализм. Лучше сделать потолок проще, дешевле, с использованием натуральных и наиболее доступных материалов, не теряя при этом чувства стиля и меры.

При правильном подборе текстуры обои на потолке можно сделать похожими на облицовку плиткой

Из чего можно сделать потолок

По сути, это возврат к технологиям тридцатилетней давности, немного подзабытым с появлением моды на евроремонты. Казалось бы, что можно придумать, имея в распоряжении самый простой бюджетный набор материалов, но факт остается фактом. Даже в ограниченных условиях финансирования вполне реально сделать потолок своими руками дешево, и главное — симпатично.

В перечень используемых материалов можно включить:

  • Гипсовую штукатурку и шпаклевку, акриловую грунтовку;
  • Обои на тканевой и бумажной основе;
  • Краски и лаки;
  • Деревянные рейки, бордюры и панели пенопласта.

Приобретение всего перечисленного обойдется в относительно небольшую сумму, но это не главное. Все материалы доступны, а кроме того, на рынке есть большой выбор качественных штукатурок и красок, что особенно важно, если делать не просто ремонт, а постараться сделать потолок в квартире лучше, чем он был до этого.

Важно! Наиболее существенным вкладом в снижение стоимости и улучшение внешнего вида является то, что абсолютно все операции придется делать своими руками, без привлечения профессиональных мастеров-отделочников.

Как своими руками сделать потолок

Для того чтобы получилось качественно, красиво и недорого, весь процесс ремонта разбиваем на три этапа:

  • Подготовка потолочного перекрытия. Независимо от выбранного способа и материалов, предварительно нужно будет отремонтировать потолок, заделать трещины и сколы;
  • Вторым этапом поверхность готовится к декоративной отделке, чаще всего нужно зашпаклевать и одновременно идеально выровнять плоскость по уровню горизонта;
  • Третий этап — оформление декоративной поверхности по выбранному эскизу и чертежу потолка.

В любом случае нужно сделать ремонт поверхности потолка, убрать трещины и выровнять шпаклевкой поверхность

Из практики известно, что последний этап считается наиболее сложным. Например, наклеить белоснежные обои под ручную роспись красками или черно-белой графикой намного проще, чем перенести контуры рисунка с чертежа на потолок.

Дешевый потолок своими руками

Наиболее простой вариант оформления потолочной поверхности сводится к нанесению штукатурного слоя и выравниванию потолка так, чтобы поверхность получилась идеально ровной. Идея кажется достаточно сложной, но на самом деле она не намного сложнее, чем установить какой-нибудь сборный или виниловый вариант отделки. После того как гипсовая штукатурка высохнет, можно нанести рисунок, как вариант, просто покрасить белой водоэмульсионкой или наклеить обои.

Понятно, что внешний вид потолочной поверхности во многом зависит от правильного подбора цветов краски, если угадать с расцветкой, этот потолок окажется практически неотличимым от современных моделей на основе сатина или винила.

Необычные потолки своими руками

Не обязательно оставливаться на этапе отделки потолочной поверхности гипсовой шпаклевкой и финишной шлифовки. В общем и целом получится недорого, но как-то не слишком выразительно. Ровный белый потолок, без какого-либо дополнительного декора, выглядит достаточно скучновато. Поэтому можно слегка разнообразить поверхность.

Наиболее необычный вариант заключается в том, чтобы нанести на потолочную поверхность густую шпаклевку и собственной рукой изобразить схематично рисунок из разводов и спиралей. Выглядит достаточно непривычно, но после того, как гипсовое кружево высохнет и будет покрашено, внешний вид потолка приобретает особую выразительность.

К преимуществам подобного вида декора можно отнести небольшие затраты. На то, чтобы сделать гипсовое кружево, уходит примерно 2,5 кг шпаклевки на один квадрат. Чтобы нанести самодельную импровизированную лепнину, потребуется примерно час работы, при условии предварительной подготовки и ремонта поверхности.

Еще один, достаточно необычный способ заключается в том, чтобы сделать на потолочной поверхности потолка дополнительный накладной декор. Например, можно использовать самодельную лепнину, либо, как в случае на фото ниже, сделать декоративную отделку из пенопластовых плит толщиной 30-50 мм.

Совет! Для того чтобы скрыть пенопластовую структуру поверхности, на панели нужно будет сделать подрезку боковых торцов с помощью терморезака. Лицевую часть декора грунтуют, шпаклюют и окрашивают белой краской в тон потолка.

Понятно, что не обязательно клеить скучные прямоугольники и квадраты. Например, для детской комнаты можно выбрать контуры зверей или персонажей детских сказок. Накладной декор можно изготовить самостоятельно из любого легкого материала.

Как сделать потолок в квартире: варианты

Прежде чем приниматься за ремонт потолочной поверхности, необходимо тщательно продумать, где и как сделать декоративную отделку на готовой зашпаклеванной плите потолочного перекрытия. Можно, конечно, сделать потолок одинаковым во всей квартире, но, как показывает практика, лучше проявить выдумку и оформить потолочную часть в индивидуальном исполнении, пусть даже такой подход повлечет небольшое превышение запланированной сметы.

Один из вариантов — сделать облицовку потолка из пенопластовой плитки

На то, чтобы сделать потолок из плитки уйдет максимум один-два дня

Как правильно оформить потолок в детской

Для того чтобы сделать наиболее простой и безопасный, но при этом обязательно красивый вариант декоративной отделки, чаще всего требуется недюжинная фантазия и умение правильно обращаться с красками.

Сделать потолок по-настоящему привлекательным и одновременно позитивным можно с помощью простых геометрических фигур и рисунков, которые вполне реально нарисовать собственными силами на предварительно зашпаклеванном и зашлифованном потолочном перекрытии.

Можно сделать дизайн в стиле авиатора прошлого века

Единственным серьезным препятствием является правильный выбор рисунка и композиции, в этом случае, возможно, нужно будет посоветоваться с жильцами детской комнаты. Теоретически неудачную композицию можно перекрасить и перерисовать, но лучше все же сделать рисунок на оригинальной белой основе с первой попытки.

Как сделать потолок в жилой комнате

Примерно таким же способом можно оформить потолочное пространство в спальной комнате либо в гостиной. Вместо скучной белой поверхности можно использовать более жизнерадостные цвета, например, ультрамариновый или бирюзовый.

В этом случае выручает высокое качество лакокрасочных материалов, если выбрать краску без глянца и максимально добросовестно сделать подготовку потолка, то отличить окрашенную хорошей акриловой краской от более дорогостоящей сатиновой отделки будет практически невозможно.

Еще один вариант бюджетного, но достаточно симпатичного решения приведен на фото ниже.

Пространство перекрытия вполне реально зашить декоративной рейкой, либо использовать обычную сосновую вагонку, обработанную и окрашенную качественным древесным лаком.

Как сделать потолок в квартире на кухне и в санузле

Идея использования натуральной древесины в виде реек и плашек оказывается достаточно популярной при оформлении пространства кухни. В самом простом случае потолок можно сделать наборным в виде деревянной решетки из бруса, уложенной прямо на бетонную плиту перекрытия.

Тема использования реечный облицовки из натуральной древесины оказывается настолько популярной, что ее активно использут при разработке более серьезных и дорогостоящих интерьеров кухни.

В некоторых случаях рейку можно заменить МДФ плитами из прессованных целлюлозных волокон.

Довольно необычным и интересным является потолок каркасного типа, который изготавливается в виде ячеек из профилированных реек

Преимуществом подобного потолка является простота конструкции, основные детали и узлы можно сделать в условиях дома своими руками. Необходимо лишь уметь обращаться с циркулярной пилой, лобзиком и шлифовальной машиной. Проект ячеистого потолка оказывается достаточно популярным для квартир, построенных по схеме студии. При желании его можно использовать для большинства интерьеров загородных домов и дач.

Если выбирать материал для потолка в ванной комнате или в санузле, то, возможно, лучшим решением будет использование пенопластовой плитки или флизелиновых обоев на тканевой основе. В обоих случаях сделать ремонт не представляет особой трудности, а достаточно стойкий к влаге материал можно дополнительно покрыть акриловым лаком.

Красивый потолок своими руками: фото

Понятно, что при использовании бюджетных материалов в условиях ограниченной сметы определенные способы технологии изготовления декоративной отделки оказываются недоступными. Поэтому, чтобы сделать потолок по-настоящему красивым и выразительным, приходится использовать фантазию и комбинировать разные типы покрытий.

Заключение

Сделать потолок за относительно небольшие деньги, и при этом обязательно красивым и привлекательным, не так уж и сложно, но другое дело, что на подготовку и реализацию планов уйдет немало времени. Поэтому большую часть работы по проекту, а именно, подбору рисунков, красок и способу нанесения декора, нужно будет сделать задолго до начала ремонта.

Отправить комментарий

Как сделать перекрытие между этажами

Обязательной деталью любого строения является перекрытие, которое возводится между этажами. Оно разделяет помещение по высоте, образуя этажи. В зависимости от возводимой конструкции и используемых материалов подбирают вид перекрытия. Это очень важный шаг. Стоимость перекрытия составляет до 20% от средств, используемых при строительстве здания, поэтому очень важно знать, как сделать перекрытие между этажами правильно.

Варианты перекрытий

Монтаж балок из дерева

Перекрытия разделяют по конструктивным особенностям и функциональным предназначениям. К ним относятся межэтажные, цокольные, чердачные перекрытия. Они бывают балочные, сборные и сплошные. Выбирая конструкцию перекрытия, учтите отличия в технологиях установки разных его вариантов.

  1. Строительство балочных перекрытий осуществляется с помощью металлических, железобетонных или деревянных балок. Они должны обладать большим запасом прочности.
  2. Расстояние между несущими балками должно равняться 70-80 см. Деревянная несущая балка не должна быть в длину более 5 м для перекрытий между этажами и более 6 м – между чердаком и нижним помещением.
  3. Ширина пролета для железобетонных или металлических несущих балок может быть любая.
  4. Пустотелые и монолитные плиты используются для создания сплошных перекрытий. Чтобы плиты не сдвигались их надо закреплять цементным раствором. При монтаже плит, вам придется использовать специальную подъемную технику.

Достоинство и недостатки

Использование металлических балок

Каждый вид перекрытия обладает определенными достоинствами и недостатками. Деревянные перекрытия можно возводить в любом по сложности архитектурном месте. Деревянные балки не слишком тяжелы и вам не понадобится подъемная техника. На сооружение деревянного перекрытия, вам потребуются серьезные финансовые вливания.

Обратите внимание! Главным недостатком деревянного перекрытия является повышенная огнеопасность строения.
Коррозия металлических балок

Металлические балки отличаются долговечностью и сверхнадежностью. Они не горят, не гниют. Но даже несмотря на все эти плюсы, металлические балки применяются все реже. Во влажной атмосфере они подвержены коррозии, также они не отличаются хорошей тепло и звукоизоляцией.

Железобетонные балки долговечны, не горят, ими можно укладывать пролеты до 7,5 метров, но для их укладки требуется специальная подъемная техника.

Деревянные перекрытия

Использование деревянных балок перекрытия

Балки, сделанные из хвойных пород дерева, являются основной деталью деревянного перекрытия. Оно состоит из самих балок, пола, наката и утеплителя. Если толщина досок пола не больше 30 мм, то промежуток между балками не должен превышать 50 см.

Обратите внимание! Деревянные балки перед монтажом надо обработать антисептиком, а концы, которые будут укладываться на стену, завернуть в несколько слоев рубероида. Торец балки оставляете открытым, чтобы дерево могло дышать.

Анкерными болтами закрепляете деревянные балки. На их боковые грани крепите черепные бруски. Делайте накат из досок или щитов, которые крепите саморезами к черепным брускам. По установленному накату делаете потолок.

Затем укладываете изоляцию, чаще всего для этого используют минеральную вату, пенопласт.

Перекрытия металлическими и железобетонными балками

Перекрытие железобетонными плитами и балками

В качестве железных балок можете взять прокатный профиль. Между балками укладываете девятисантиметровые железобетонные плиты. На них насыпаете шлак и все фиксируете железобетонной стяжкой.

Железобетонные балки необходимо укладывать на расстоянии 60- 100 см друг от друга. Между балками располагаете легкобетонные плиты. Затем перекрытие звуко- и теплоизолируете.

Безбалочные

Сборно-монолитное перекрытие

Такие перекрытия представляют собой монолитную плиту или панели, уложенные вплотную. Безбалочное перекрытие может быть сборным, комбинированным или монолитным. В кирпичных домах обычно применяют сборные железобетонные перекрытия.Они состоят из сплошных и многопустотных панелей. Безбалочное перекрытие отличается высокой прочностью и долгим сроком службы: не горит, не гниет, оно рассчитано на нагрузку в 200 кг на 1 квадратный метр.

При монтаже плиты укладывают на ровную поверхность, на слой цементного раствора. Стены строения должны быть толщиной не менее 250 мм. После того, как вы закончите монтаж, надо плиты скрепить арматурным прокатом и закрепить в стенах анкерами.

Из монолитной плиты

Перекрытие из монолитной плиты

Такое перекрытие состоит из монолитной плиты, которая изготавливается на месте и опирается на стены. Для изготовления используют арматурную сетку и бетон.

Перекрытие из монолитной плиты отличается высоким качеством поверхности, может изготавливаться любой формы сложности.

Обратите внимание! Недостатком изготовления перекрытия из монолита является обязательная установка опалубки.

Если вы правильно выберите вариант перекрытия вашего дома и качественно выполните все монтажные и бетонные работы, то получите долговечное и надежное перекрытие.

Видео

Видео по технологии заливки ребристого монолитного перекрытия смотрите ниже:

Монтаж перекрытия в частном доме своими руками. Какие перекрытия лучше и из чего его можно сделать

Перекрытия – специальные конструкции, которые разделяют этажи. Они могут изготавливаться из различных материалов и быть самых разнообразных видов. Индивидуальное строительство становится все более популярным. Большое количество городских жителей мечтают выбраться из квартир и стать собственником просторного дома. Чтобы сооружение было качественным и надежным, необходимо рассмотреть вопрос о видах и особенностях перекрытия.

Оглавление:

  1. Устройство перекрытий в частном доме
  2. Перекрытия в частном доме своими руками
  3. Монтаж перекрытия в частном доме
  4. Варианты перекрытий в деревянных домах
  5. Балочные перекрытия в частном доме
  6. Межэтажные перекрытия в частном сооружении своими руками: монолитные, железобетонные и из газобетона
  7. Металлическое перекрытие в частном доме
  8. Из чего сделать перекрытие в частном доме

Устройство перекрытий в частном доме

Потолочное сооружение имеет различные вариации, но есть правила, которые работают по отношению к каждому варианту: перекрытие должно быть жестким, надежным и быть приспособленным на предполагаемую нагрузку.

Перекрытие является сооружением, назначение которого, разделение соседних зон по высоте. Можно сказать, что это потолочное пространство, которое разделяет жилую территорию от зоны крыши и подвального помещения. На эту конструкцию возлагается главное требование – прочность, в силу того, что на нем будут установлены громоздкие предметы и будут перемещаться жители дома. Существуют определенные строительные параметры для перекрытий: для верхнего, мансардного перекрытия нагружаемый вес не должен быть больше ста килограмм на квадратный метр, что касается перекрытия между этажами, оно должно выдерживать нагрузку до двухсот килограмм на квадратный метр. Второе, не менее важное выдвигаемое условие к перекрытию – жесткость. Оно не должно «играть» от нагрузок и гнуться.

Также следует подумать о звукоизоляции при самостоятельном возведении такого перекрытия. Добиться этого можно при заделывании щелей и зазоров в местах стыка. Те сооружения, которые будут дифференцировать жилые и нежилые зоны, требуют использования дополнительного слоя теплоизоляционных материалов.

Перекрытия в частном доме своими руками

В приватном жилище могут быть разнообразные перекрытия, которые можно сгруппировать следующим образом:

  • подвальные – разделяют нежилые неотапливаемые помещения;
  •  цокольные – по сути пол первого этажа;
  • чердачные – служат защитой жилых помещений от высоких и низких температур чердачного помещения;
  • мансардные – делят сооружения по высоте.

Основные требования к перекрытиям были перечислены выше: прочность, жесткость и высокий уровень звукоизоляции. Помимо этого, можно отметить такие особенности:

  • огнестойкость – в случае возникновения пожара, необходимо иметь запас времени на эвакуацию;
  • теплосберегающие качества – необходимо проложить паробарьер, как преграда для образования конденсата;
  • гидроизоляция – необходимое условие при условии, что перекрытие граничит с нежилым помещением;
  • устойчивость к грибку и плесени.

Сооружения, которые возводят, бывают двух видов: сборные и монолитные. Или другое название конструкций – балочные и безбалочные. Балочный вариант состоит из лаг и заполнителя, а безбалочные из плиточных или панельных компонентов.

Монтаж перекрытия в частном доме

Перед возведением перекрытия в собственном доме собственноручно, следует обработать древесину с применением специального раствора, который предотвратит развитие микроорганизмов и плесени. При условии, что балки будут вставляться в бетонные стены или камень, края дерева следует тщательно завернуть в рубероид. Заблаговременно готовится так называемое гнездо, куда будет вставляться балка. Она должна иметь скошенный край. После установки гнездо с балкой заливается монтажной пеной.

В частном доме строительство перекрытия подразумевает изготовление наката. Это бруски, которые необходимы для будущего потолочного покрытия.

Особого внимания заслуживает вопрос звуко и теплоизоляции. Сразу две цели можно достичь с такими материалами: песок, шлак, керамзит, пенопласт, минвата, опилки. Не все из перечисленных материалов являются идеальным вариантом, так как «не дышат». Самым лучшим материалом считается минеральная вата, как вариант, прекрасно пропускающий через себя воздух.

На накате сначала располагаются гидроизоляционные материалы, после этого идет прослойка теплоизоляции.

Варианты перекрытий в деревянных домах

Бывают такие разновидности перекрытий:

  • деревянные;
  • железобетонные;
  • металлические.

Но в современных конструкциях встречаются такие варианты перекрытия:

  • безбалочные;
  • кессонные;
  • сборно-монолитные;
  • газобетонные.

Для некоторых вариантов перекрытия необходимо применять горизонтальные лаги, другие требуют заводские плиты перекрытия, которые укладываются с помощью специальной грузоподъемной техники. Монолитные перекрытия заливают на месте. Сборно-монолитные конструкции – сочетание бетонного монолита с опорами балок. Кессонные перекрытия в собственных домах практически никогда не применяются.

Балочные перекрытия в частном доме

В балочных конструкциях базовая основа – балки, которые устанавливаются на равноудаленном расстоянии. На них укладываются материалы для заполнения. Это может быть дерево, железобетон или металл.

В собственном частном жилище чаще всего применяются перекрытия из деревянного материала, его применяют для:

  • междуэтажных перекрытий – когда размер пролета пять метров;
  • чердачных перекрытий –когда размер поверхности более шести метров, что касается металлических балок, они не имеют ограничений и могут применяться при произвольной ширине пролетов.

В основе деревянного перекрытия используются легкие породы деревьев. Сооружение балочного перекрытия включает в себя такие элементы:

  • балки;
  • наката;
  • пола;
  • утеплителя.

Основным преимуществом использования деревянного перекрытия является тот факт, что оно монтируется быстро и просто, без применения особых приспособлений. Не нужна строительная техника, а само покрытие получается недорогим и легким.

Недостатками деревянного покрытия есть то, что дерево является пожароопасным предметом, подвергается атакам микроорганизмов и склонно к образованию плесени.

Межэтажные перекрытия в частном сооружении своими руками: монолитные, железобетонные и из газобетона

Монолитные перекрытия имеют большое количество преимуществ: ровная поверхность, которая не имеет стыков и швов. Для возведения таких перекрытий не нужна специальное оборудование. Процедура заливки перекрытий сложная и требует навыков. Для проведения такой процедуры необходимо подготовить такие инструменты и вещи:

  • высококачественный цемент;
  • щебенка или шлак;
  • песок;
  • арматура из качественного металла;
  • армирующая сетка;
  • деревянные доски;
  • подпорки для опалубки.

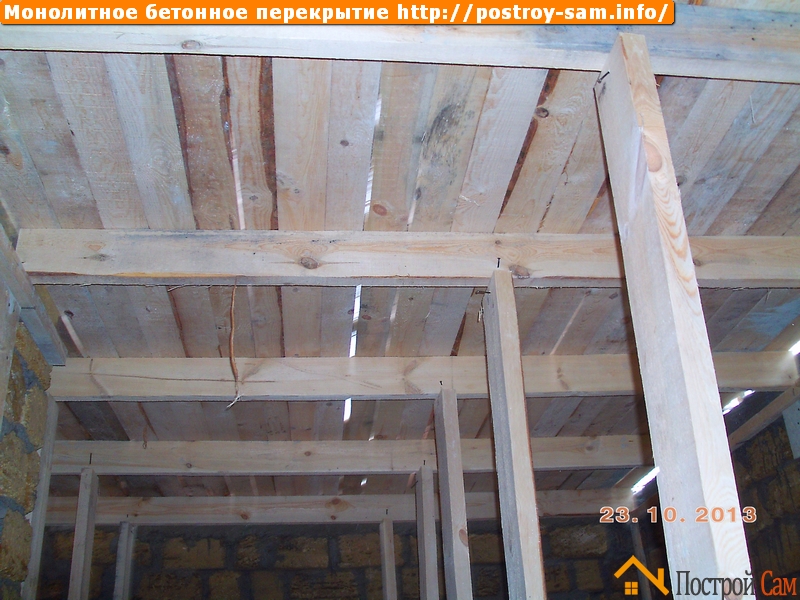

Сперва выставляются вертикальные опоры, сверху укладывается фанера или подобный материал для заливки раствора. Необходимо сделать опалубку и залить бетон. В силу своей сложности и трудоемкости, данный вариант в многоэтажных частных зданиях практически никогда не используется.

Железобетонные плиты – еще один вариант для перекрытия. Это заводские материалы девятиметровой длины. Опорой для них являются несущие стены. Очень важна правильная укладка, чтобы избежать перекоса. Плиты бывают двух видов:

  • пустотные;
  • плоские безпустотные.

Укладка плит производится на жидкий раствор, который хорошо сцепляется с плитой. Зазоры необходимо тщательно заделать, а после этого всю поверхность заделать стяжкой.

Если частное владение малоэтажное и выполнено из газоблока, удобным и качественным способом перекрытия считается сооружение из газобетона. Их можно заказать по требуемому размеру непосредственно на предприятии. При монтировании между собой блоки сцепляются с помощью специальных разъемов или хомутов. Для перевозки материала необходимо нанять машину. В итоге задумка будет дорогостоящей, помимо оплаты за заказанный по размеру материал, необходимо оплатить перевозку, разгрузку, подъем и установку. Дешевле устанавливать перекрытие собственноручно в процессе возведения здания.

Металлическое перекрытие в частном доме

Бесспорно, металлические балки являются более долговечным материалом и могут служить без ограничений и проблем, какие возникают с деревянными конструкциями. Благодаря прочности материала, можно сэкономить площадь, сделав перекрытие минимальной толщины. Но при всей привлекательности и преимуществах, металлические перекрытия применяются нечасто. Чаще всего применяется деревянный вариант.

Промежутки между балками заполняют бетонным раствором или деревянными щитами. Итоговый вес конструкции будет такой: квадратный метр перекрытия будет иметь вес около четырехсот килограмм.

Металлическими балками можно покрыть пролеты значительных размеров. Преимуществом таких конструкций является их огнеупорность, невосприимчивость к микроорганизмам, плесени, термитам.

Недостатки данного рода строения в том, что участки, контактирующие с влагой, подвергаются коррозии. Чтобы этого избежать, проблемные места обматывают войлоком.

Чаще всего для таких сооружений применяется прокатный профиль. В процессе монтажа между балками укладывают железобетонные плиты, а сверху накрываются слоем шлака или железобетонным материалом.

Для подобного вида перекрытия используют:

  • металлические уголки;
  • железобетонные плиты;
  • штукатурная сетка;
  • материалы для гидроизоляции;
  • настил из досок.

Ощутимым минусом данного варианта является необходимость использования специальной техники.

Из чего сделать перекрытие в частном доме

Проанализировав все возможные варианты изготовления перекрытий в приватном жилище, можно утверждать, что деревянное перекрытие по праву считаются одним из самых оптимальных для частного сооружения. В основе такой конструкции лежит только дерево: несущие балки и напольные доски. В несущие балки идет цельный брус или доска. Материал является доступным и может быть применен на любые стены: газобетон, кирпич или брус. Большинство домашних умельцев применяет именно этот материал.

Говоря о деревянных перекрытиях, следует выделить главные характеристики такой конструкции:

  • стоимость – цена на дерево является доступной;
  • долговечность – зависит от качества обслуживания и условий использования, как правило, это от тридцати до пятидесяти лет;
  • сложность изготовления – считается средней степенью сложности, но не требует специального оборудования;
  • пожаробезопасность – один из самых пожароопасных материалов, но понизить степень риска можно путем обработки поверхности дерева антипиренами;
  • вес – конструкция считается легкой, примерный вес одного квадратного метра – сорок килограмм;
  • обслуживание – необходимо применение защитных составов: от микроорганизмов, плесени, грибка.

Среди положительных сторон деревянного перекрытия можно назвать:

  • экономичность – цена намного меньше других вариантов перекрытия;
  • легкий вес – небольшой вес в сравнении с металлом;
  • отсутствие необходимости отделки;
  • простота монтажа – не нужна техника или особые знания для собственноручной установки;
  • универсальность – возможность использовать такую конструкцию для здания из любого материала;
  • возможность скрыть утеплитель – теплоизоляция скрывается за обшивочными досками.

Но у деревянного перекрытия есть и минусы. Остановимся на них:

  • скрип – через некоторое время эксплуатации деревянная конструкция начнет издавать скрип;
  • высокая пожароопасность – деревянные материалы подвержены горению, быстро загораются и поддерживают процесс;
  • необходимость в дополнительном обслуживании – чтобы конструкция служила максимальное количество времени, необходимо обрабатывать защитными средствами и смесями;
  • невысокая механическая прочность – материал поддается воздействию и может частично деформироваться;
  • сложность в сооружении больших пролетов – невозможно применять данную конструкцию на поверхностях более пяти метров.

При возникновении вопросов о монтаже перекрытия в частном доме своими руками, можно посмотреть видео в конце статьи. Там найдутся ответы на все вопросы по теме перекрытия в частном доме.

Пошаговая инструкция +Фото и Видео

Потолок и пол каркасного дома – это поверхности, которые ограничивают и ограждают его внутренний объём.

Их установка производится на перекрытиях, являющихся основной частью каркаса дома.

Поэтому значение перекрытий трудно переоценить.

Помимо этого, они замыкают на себе стены, образуя монолитную пространственную конструкцию дома. Перекрытия в каркасном доме дают жёсткость потолку и полу, а также — теплоизоляцию всего дома.

[contents]

Устройство перекрытия каркасного дома

Строение перекрытий и применяемые для них материалы зависят от места в доме и их назначения.

В настоящее время можно разделить перекрытия в каркасном доме на три типа:

  1. чердачные,
  2. межэтажные,
  3. половые.

Перекрытия пола в каркасном доме обеспечивают прочность и жёсткость напольного покрытия. Чердачные перекрытия каркасного дома поддерживают потолочную отделку и утеплительный слой.

Межэтажные перекрытия выполняют функцию как половых, так и чердачных, являясь полом верхнего этажа и потолком нижнего.

Самая большая нагрузка на конструкцию – это вертикальная. Из-за этого основа перекрытия будет рассчитываться исходя из уменьшения вертикальных прогибов.

Материалы для перекрытий

Перекрытия в каркасном доме в большинстве случаев производят из хвойных пород древесины, например, сосна, лиственница или ель. Основа чердачного перекрытия – это потолочные балки, а для пола это лаги.

Основная нагрузка на перекрытия в каркасном доме идет именно на них, передавая их после на внутренние стены, верхнюю или нижнюю обвязки и фундамент.

Балки перекрытия каркасного дома — это обработанный на два канта круглый брус, лес или монтируемые на ребро доски. Можно заменить толстые доски более тонкими.

Важно прочно закрепить их между собой. Сложным вариантом считается установка досок коробчатой конструкции, она обеспечивает хорошую жесткость, и имеет оптимальную стоимость.

Размеры и тип несущих балок определяются в зависимости от нагрузки, пролёта и прогиба. Данная величина является справочной, и если нужно, вы легко сможете найти ее в интернете. Вся конструкция перекрытий каркасных домов типовая, а это позволяет зафиксировать средние нагрузки, по которым определяется сечение опорных балок перекрытий.

Расчет нагрузки

Нагрузка на перекрытия в каркасном доме состоит из следующих составляющих — собственная масса и переменные нагрузки, которые появятся при эксплуатации каркасного дома.

Собственная масса 1м² половых и межэтажных перекрытий каркасного дома зависит от конструкции, применяемого утеплителя и звукоизоляционного слоя. Как правило, данная величина составляет 220—240 кг.

Собственная масса чердачных перекрытий в каркасном доме выше, так как здесь применяется большее количество изоляционных материалов.

Вес перекрытий составляет 250—300 кг.

Но переменные нагрузки у потолочных перекрытий меньше и не превышают 100 кг на 1м², а для межэтажных перекрытий данный показатель равен 200 кг на 1м².

Для определения полной нагрузки на перекрытие нужно сложить переменную и постоянную составляющие.

Учесть длину пролёта балок перекрытия и их профиль, по таблице найти площадь сечения. Таким же способом определяется расстояние между чердачными балками, обычно оно составляет 0,5—1 м.

Балки чердачного перекрытия монтируются на обвязку и закрепляются при помощи металлических уголков, или врубаются прямо в брус.

Для чердачных и межэтажных перекрытий есть определенное требование: балки монтируют строго над вертикальными стойками каркаса стен дома.

Подшивка и настилы

После монтажа и закрепления потолочных балок на них сверху устраивается настил, а снизу — подшивка.

Межэтажные перекрытия требуют подшивку, которая будет поддерживать только свой вес, потолочные декоративные элементы, и незначительный вес звукоизолирующего слоя.

Требования к несущей способности достаточно малы. В качестве подшивки в деревянном доме используют любой листовой материал, например, гипсокартон, который существенно увеличивает огнестойкость дома.

Подшивка потолочного и полового перекрытий должна выдерживать большой вес утеплительного слоя и других конструкционных элементов перекрытия. Именно поэтому её производят из шпунтованной доски.

Вариант устройства наката

В нижней части потолочных балок перекрытия на всю длину с боковых сторон набивают черепные бруски.

Для данной цели применяют рейки сечением 30х50 мм. И на них укладывают щиты наката: листовой материал или доски, способные выдержать вес изоляционного слоя.

В данном случае вся нагрузка от массы внутренних элементов конструкции ложится на накат.

Подшивка поддерживает вес потолочной отделки.

Настилы в каркасном доме можно разделить на два вида: черновой и ходовой. Последний вариант используют на чердаке для обеспечения передвижения по нему.

Ходовой настил — это чистовой дощатый пол. Оба этих вида устанавливают креплением досок на балки или через упругие прокладки.

Установка одна, но качество укладки разное.

Доски чернового пола прибиваются с определенным зазором, который нужен для движения воздуха с обратной стороны пола, а доски ходового настила просто сплачиваются.

В чердачных помещениях, которые не планируется использовать, можно верхний настил не укладывать.

Вместо верхнего настила лучше установите доски по маршруту аварийного прохода!

Пирог перекрытия каркасного дома

Перекрытия в каркасном доме любого типа обладают сходным строением. На подшивку или накат укладывают толь, пергамин или полиэтиленовую плёнку. Поверхность застилают изолирующим материалом.

Можно воспользоваться сыпучими утеплителями, например, керамзитом, печным шлаком, перлитом и т. д. Также настилают рулонные утеплители, такие как пенопласт и стекловата.

Обратите внимание, что утепляют только половые и потолочные перекрытия каркасного дома, а межкомнатные перекрытия шумоизолируются акустической ватой.

Утепление перекрытия каркасного дома можно высчитать по таблицам, в зависимости от типа утеплителя и средней температуры воздуха.

После того, как вы засыпали утеплитель, пролейте сверху чердачное перекрытие песчано-цементным раствором. Данная мера замедлит разрушение утеплительного слоя и увеличит срок его службы.

Условия использования перекрытий

Для обеспечения функционирования перекрытий каркасного дома, нужно создать им хорошие условия для поддержания прочностных показателей в течение всего срока службы. Одним из важных факторов, оказывающих негативное действие на деревянные конструкции, является сырость и влага.

Перекрытия в каркасном доме в большинстве случаев препятствует свободной циркуляции воздуха. При перепадах температуры на деревянных элементах перекрытия образуется конденсат.

При отсутствии циркуляции воздуха дерево долго остаётся сырым и мокрым, что чревато негативными последствиями, в том числе образованием плесени.

Во-первых, древесина быстро впитает влагу и разбухнет, изменяя свои первоначальные размеры. А это увеличит напряжение в конструкции.

В будущем это может привести к потере прочности соединений деталей и элементов перекрытия, что сделает их использование невозможным.

Во-вторых, влажность — отличная среда для роста грибков и плесени. Сырость может разрушить деревянные перекрытия каркасного дома за несколько лет.

Проблема влажности и сырости в основном касается перекрытий пола, и в меньшей степени потолочных перекрытий. Для межкомнатных перекрытий влажность не страшна.

Перекрытия в ванной, кухне и в туалете необходимо дополнять гидроизоляционным слоем. И лучше отказаться от нижней подшивки. Так как это улучшит воздухообмен и позволит контролировать состояние деталей и элементов перекрытия.

В каркасном доме установить перекрытие не сложно. Главное – выполнить всё правильно, без нарушения технических норм. И тогда вам не придется вспоминать о них, пока живёте в своем доме.


перекрывающихся вычислений — документация Dask

  • Начать
    • Установить
    • Примеры
    • Учебник
    • Почему Даск?
    • Сценарии использования
    • разговоров
    • Попробовать
    • Слайды
  • Алгоритмы
    • Массивы
    • Фреймы данных
    • Сумки
    • С задержкой (по индивидуальному заказу)
    • Фьючерсы (в реальном времени)
    • Машинное обучение
    • XArray
  • Настроить
    • Местный
    • Облако
    • HPC
    • Кубернетес
    • Hadoop / Пряжа
  • Сообщество
    • Обратиться за помощью
    • Github
    • Переполнение стека
    • Твиттер
    • Блог разработчиков
    • Канал на YouTube
Даск

самый последний

Начало работы

  • Установить Dask
  • Настройка
  • Сценарии использования
  • Сообщество
  • Почему Даск?
  • Часто задаваемые вопросы по учреждениям

Пользовательский интерфейс

  • Пользовательские интерфейсы
  • Массив
    • API
    • Лучшие Лрактики
    • Куски
    • Создание массивов Dask
    • Хранить массивы Dask
    • Плагины
    • Перекрывающиеся вычисления
      • Объяснение
      • Границы
      • Отображение функции на блоки
      • Превышение обрезки
      • Полный рабочий процесс
    • Внутренний дизайн
    • Разреженные массивы
    • Статистика
    • Линейный оператор
    • Нарезка
    • Стек, объединение и блок
    • Обобщенные функции
    • Примеры
    • Проект
    • Обычное использование
    • Область применения
    • Исполнение
  • Сумка
  • DataFrame
  • С задержкой
  • Фьючерс
  • Машинное обучение
  • Лучшие Лрактики
  • API

Планирование

  • Планирование
  • Распределенное планирование

Диагностика

  • Понимание производительности
  • Визуализировать графики задач
  • Диагностика (местная)
  • Диагностика (распределенная)
  • Отладка

Справка и справочная информация

  • Руководство по разработке
  • История изменений
  • Конфигурация
  • Ссылка на конфигурацию
  • Образовательные ресурсы
  • Презентации на Dask
  • Шпаргалка по Dask
  • Сравнение с Spark
  • Оппортунистическое кэширование
  • Графики задач
  • Этапы вычислений
  • Удаленные данные
  • графических процессора
  • Цитаты
  • Финансирование
  • Изображения и логотипы
Даск
  • Документы »
  • Массив »
  • Перекрывающиеся вычисления
  • Редактировать на GitHub

Как настроить перекрытие

Повысьте способность ваших игроков принимать и отдавать пас под давлением и в темпе, позволяя им создавать пространство для перекрывающихся бегунов.

1. Создайте зону размером 15 x 9 м. Разделите область на три 3-метровых канала и пронумеруйте каналы 1, 2 и 3.

2. Играйте 3 на 2 — поместите атакующих во все три канала, начиная с одного конца области, а защитников только на каналы 1 и 2, начиная с противоположного. конец. Поставьте кормушку сбоку от канала 1.

3. Когда вы говорите «иди», все игроки начинают двигаться вперед, и кормушка переходит к атакующему в канале 1. Все игроки должны оставаться на своем канале на протяжении всего времени.

4. Атакующие стремятся передать мяч по линии на скорости, чтобы отправить игрока по каналу 3 в пространство. Защитники пытаются остановить это, выходя вперед, чтобы оказать давление на нападающих в каналах 1 и 2. Если игрок 3 проходит, он должен взять мяч и броситься к линии. Не забывайте про движение в обоих направлениях.

5. Развивайте, направляя защитников ближе к нападающим, чтобы они быстрее оказывали на них давление.

Проведите другие подобные занятия в моей серии упражнений EasiCoach Rugby Skills Activities .Продолжайте тренироваться с удовольствием, улучшая навыки и технику игроков.

О Дэне Коттрелле
Дэн — практикующий тренер RFU уровня 3 и руководитель курса WRU. В настоящее время он является главным тренером школ Суонси до 15 лет, ранее работал тренером в Академии Young Ospreys и был помощником тренера женской сборной Уэльса на чемпионате мира 2010 года.

Сопутствующие

Хаос передачи

в упражнениях по передаче и хэндлингу, регби

Развивайте способность ваших игроков отдавать пас с поднятой головой, чтобы увидеть, что их ждет.Помогите им проехать по коридорам движения, но с ограниченными шансами столкновения. Избегать столкновений означает смотреть вперед, но при этом стараться обойти дорогу. Ожидайте ошибок, потому что игроки недостаточно концентрируются на том, что им предстоит. ПОДРОБНЕЕ

Скоростной пас

в пасах и хендлинг, упражнениях по регби

Помогите навыкам паса с помощью этого быстрого упражнения для настройки. Развивайте бег и пас, а затем выполняйте пас во время бега. Проходы могут идти налево или направо.БОЛЬШЕ

Четыре главных совета по совершенствованию регби для родителей и детей

в Электронных бюллетенях, передачах и приемах, упражнениях по регби

Еще одна изоляция … еще один шанс для родителей и детей наладить контакт с помощью спорта. Было интересно видеть группу родителей и их детей в парках с мячом для регби в руках, бегущими (в основном, детьми), ногами и пасами. Вот четыре моих главных совета, которые помогут вам и вашему ребенку максимально эффективно проводить время вместе. ПОДРОБНЕЕ

ВИДЕО: Упражнение по выравниванию прямоугольных бедер

в упражнениях для девочек / женщин, пасы и хэндлинг, регби

Используйте это упражнение, чтобы быстро перестроиться и воспользоваться возможностью атаковать пространство.Затем атакуйте мяч, идущий прямо, с эффективной передачей. ПОДРОБНЕЕ

Короткий пас на длинный

в пасах и игре

Улучшите передачу ваших игроков на бегу, поддерживайте игру и разную длину пасов по мере того, как они перестраиваются и двигаются вперед. Это упражнение побуждает игроков быть уверенными в передаче различных типов передач, а также иметь возможность получать передачи. ПОДРОБНЕЕ

Десятиминутный выстрел в руках

в пасах и хендлерах, упражнения по регби

С помощью этого десятиминутного разминки повысьте уровень осведомленности ваших игроков об управляемости в начале тренировки.Ожидайте много ошибок, но также много смеха и развития. БОЛЬШЕ

FAQ

Одна степень не лучше другой — более важным соображением является то, как вы собираетесь использовать свою степень. Мы рекомендуем вам изучить основные варианты, перечисленные на нашем веб-сайте, и сравнить их с вашей аспирантурой и карьерными целями. Вы также должны посмотреть классы, которые вам интересны. Студенты могут в любое время сменить основные направления психологии.Дополнительную помощь в выборе специальности и классов см. В нашем Руководстве по карьере и в Центре карьеры.

Для специальностей бакалавра психологии и бакалавра (со специализацией и без нее) и специальностей когнитивной и поведенческой нейробиологии: Все курсы низшего уровня, ЗА ИСКЛЮЧЕНИЕМ PSYC 60 (или COGS 14B, или MATH 11, или эквивалентного) могут быть приняты P / NP. PSYC 60 ДОЛЖЕН приниматься за буквенную оценку.

Для бизнес-психологии Специальности бакалавриата: Все курсы низшего уровня, ЗА ИСКЛЮЧЕНИЕМ PSYC 60 (или его эквивалента), MGT 16 и MGT 18 могут быть сданы P / NP.PSYC 60 (или эквивалент) и оба курса MGT ДОЛЖНЫ быть приняты для получения буквенной оценки.

Для всех специальностей: Помните, что не более 25% от общего числа ваших курсов Калифорнийского университета в Сан-Диего могут быть пройдены / не пройдены.

Нет. Все курсы старшего звена, поступающие на основную специальность, ДОЛЖНЫ быть приняты для получения буквенной оценки. Если есть ЛЮБОЙ шанс, что вы в конечном итоге объявите психологию своей специализацией, вам следует пройти все классы психологии высшего отделения для получения буквенной оценки.

Единственным исключением из этого правила являются классы, которые не могут быть приняты для получения буквенной оценки, но будут применяться к специальности: PSYC 195 (может быть применен один раз к требованиям к выбору наших специальностей по петиции), AIP 197 (требуется предварительное одобрение и наставничество со стороны преподавателя психологии; может применяться один раз к требованиям к выбору наших специальностей по петиции) и PSYC 199 (или COGS / MGT 199, в зависимости от основных требований; применяется ТОЛЬКО к требованиям к исследованиям для специальностей бакалавриата).

Студенты могут выбрать любые 2 (бакалавриат) или 3 (бакалавриат) из любых курсов, перечисленных в области естественных наук на странице аудита их степени или на страницах специальностей.Специалисты по когнитивной и поведенческой нейробиологии должны будут пройти COGS 17 и 2 дополнительных курса, перечисленных в области естествознания при аудите степени.

Курсовые работы по естественным наукам часто могут пересекаться с требованиями вашего колледжа к общеобразовательным; рассмотрите возможность проверки ваших GE на предмет курсов, которые могут соответствовать обоим требованиям.

Курсы естествознания по биологии, химии и физике с номерами 10 и выше предназначены для специальностей, не относящихся к естественным наукам; эти курсы (а также COGS 17 или PSYC 2) рекомендуются для большинства специальностей психологии (если только они не изучают вторую основную или второстепенную программу или программу последипломного образования, для которой требуются курсы, предназначенные для специальностей естественных наук).

Студенты должны изучить каждую специальность, которую они рассматривают, чтобы увидеть необходимые формальные навыки для этой специальности. Все специальности психологии (включая когнитивную и поведенческую нейробиологию) должны будут сдавать PSYC 70 (или COGS 14A), начиная с осени 2018 года.

студентов BS, которые поступили в Калифорнийский университет в Сан-Диего до осени 2018 года, могут выбрать замену третьим курсом по математике или SOCI 60 своим третьим классом формальных навыков; Студенты бакалавриата, поступившие в Калифорнийский университет в Сан-Диего до осени 2018 года, смогут выбрать любые два из перечисленных курсов формальных навыков.

Студенты, планирующие сделать карьеру, которая может потребовать дополнительных вычислений в будущем, могут извлечь пользу из серии MATH 20.

Да; факультет примет оценку D по психологии B.A. и Б.С. градусов. Однако для получения диплома ваш средний балл среднего и совокупный должны быть не ниже 2,0.

Минимальная оценка в любом классе для получения степени бакалавра наук по когнитивной и поведенческой неврологии — C-.

Вы можете пройти курс начального уровня в муниципальном колледже. Используйте Assist, чтобы получить указания по конкретному курсу. Свяжитесь с отделом психологии через Виртуальный консультационный центр, если вы не видите свой курс в списке.

Курсы местных колледжей будут переведены только на зачетные единицы более низкого уровня.Хотя содержание курсов может быть схожим, курсы общественных колледжей не заменят факультативные занятия для старших классов, требуемые по специальности. Это связано с требованиями аккредитации, и не может быть никаких исключений.

Любой курс, проходящий в другом UC, CSU или другом четырехлетнем учреждении, предлагающем степень бакалавра, должен быть подан петиции, прежде чем его можно будет использовать вместо курса психологии UCSD. Программа курса должна быть отправлена ​​вместе с формой петиции.Пожалуйста, посетите нашу страницу о курсах подачи петиций для получения дополнительной информации и пошаговых инструкций.

PSYC 99/199 — это возможность студентам принять участие в независимом исследовании, связанном с исследованиями, проводимыми факультетом психологии. Студенты могут помогать в изучении предметов, сборе данных и / или оценке данных под наблюдением преподавателя или аспиранта.

Научно-исследовательский опыт бакалавриата высоко ценится в аспирантуре и дает студентам раннее представление о будущей карьере или помогает изменить мышление, пока есть время для этого.PSYC 99 будет засчитываться только в соответствии с требованиями к исследовательскому опыту для студентов, получающих специальность с осени 2018 года. PSYC 99 и 199 будут учитываться только в отношении требований к исследовательскому опыту для бакалавра. степень и не будет никогда засчитывается как факультатив по психологии для бакалавриата. или B.A.

Текущие возможности рекламируются через РЕАЛЬНЫЙ портал.Студенты также могут напрямую обратиться к соответствующему факультету. Инструкции можно найти на странице исследования.

Бланк двойной основной петиции можно получить в вашем колледже или найти на TritonLink. Все основные требования должны быть указаны в двойной основной петиции. Например, вы должны указать все три курса естествознания и от двух до четырех курсов формальных навыков (в зависимости от выбранной вами специальности), курс программирования и курс статистики.Курсы высшего образования, которые вы закончили или на которые в настоящее время записаны, могут быть указаны в форме. Не перечисляйте курсы, которые вы еще не прошли; вместо этого используйте общие термины «Ядро PSYC», «Специализация PSYC», «Выборочный PSYC» или «Исследование PSYC» (или, если вы изучаете специализацию CBN, «Ядро CBN», «Специализация CBN» и т. д .; Психология бизнеса Основные направления должны быть указаны «Ядро PSYC», «Шина PSYC», «Шина MGT» и т. д.). Вы должны указать, что знаете ВСЕ курсы для младших и старших классов, необходимые для получения образования.Если вы совмещаете какие-либо классы между двумя специальностями, вам также необходимо будет указать конкретные совпадающие курсы в форме двойной основной петиции. Студенты могут совмещать максимум два предмета по двум специальностям.

Для получения инструкций о том, как заполнить двойную основную форму петиции, ознакомьтесь с этим примером заполненной формы (pdf).

Отнесите заполненную форму в Управление по делам студентов-психологов в Мандлер-холле 1533. Если у вас есть вопросы, обращайтесь в отдел психологии через Виртуальный консультационный центр.

Невозможно удвоить специальность в одном отделении. Таким образом, вы не можете официально получить две специализации по психологии (хотя можно выполнить требования для обеих, чтобы вы могли получить диплом с любой из них).

Студенты, специализирующиеся в области когнитивной и поведенческой нейробиологии, которые хотят дополнительно получить степень по психологии, МОГУТ заявить о своей специализации CBN через когнитивную науку, чтобы они могли получить одну из других наших степеней психологии.Помните, что вы можете перекрывать не более двух курсов высшего дивизиона между двумя специальностями, поэтому студентам, выбирающим этот маршрут, необходимо будет выбирать свои курсы с умом.

У студентов есть возможность выбрать год по каталогу с момента их первого зачисления в Калифорнийский университет в Сан-Диего или новые основные требования на 2018-19 гг. Какой бы набор ни был выбран, необходимо заполнить полностью .По умолчанию студенты останутся привязанными к требованиям с первого года зачисления в UCSD, если они не выберут обновленные специальности, и в этом случае им нужно будет выполнить основные требования 2018-19.

В UCSD психологию можно кратко охарактеризовать как изучение психических функций и поведения человека / животных с научным акцентом.

Когнитивная наука может быть кратко определена как изучение природы интеллекта с акцентом на трех основных областях — мозг, поведение и вычисления.

Human Development фокусируется на научных вопросах роста, развития и изменения поведения на протяжении всей жизни.

  • Вы берете 8+ единиц независимого исследования для выполнения ваших исследовательских задач? (PSYC 99, PSYC 199, COGS 199, MGT 199)
    • Если да, то вы должны написать исследовательский документ BS для ваших основных требований. Пожалуйста, ознакомьтесь с рекомендациями BS Research Paper для получения дополнительной информации.
    • Если нет, и вы проходите хотя бы один пронумерованный лабораторный курс в соответствии с вашими исследовательскими требованиями для вашей специализации BS, тогда вам не требуется, чтобы подать дополнительную исследовательскую работу для ваших основных требований.
      • Нумерованные лабораторные курсы включают:
        • PSYC 71, 81, 114, 115A, 115B, 116, 117, 118, 121, 140, 193L, 194ABC
        • МГТ 52, 153

Независимо от того, требуется ли вам писать исследовательскую работу BS, все бакалавры наук на факультете психологии будут видеть либо «BS Research Paper», либо «Опыт исследования» при проверке степени.Это требование должно быть подтверждено вручную одним из консультантов бакалавриата по психологии при рассмотрении и утверждении вашего заявления на получение степени и диплома (DDA). До этого момента требование будет отображаться как неполное; однако с вашей стороны никаких дальнейших действий не требуется.

Добавить, сохранить внахлест Визуальное объяснение

10.02.2018 — Роберт Элдер

Эта статья фактически является приложением к статье «Быстрое преобразование мема: преобразование звука в команды Linux».В этой статье мы рассмотрим алгоритмы «Overlap Add» и «Overlap Save», которые можно использовать для решения нескольких тесно связанных математических задач:

  • Правильное воссоздание более длинного сигнала во временной области из коэффициентов Фурье меньших интервалов этого сигнала.
  • Правильное выполнение фильтрации в частотной области.
  • Применение цифрового фильтра к сигналу бесконечной длины.
  • Сокращение асимптотического времени выполнения дискретной свертки с до путем преобразования свертки в дискретное преобразование Фурье.
  • Быстрое умножение чисел.

В качестве дополнительного контекста к решаемой здесь задаче наша задача состоит в том, чтобы найти дискретную свертку x [n] и h [n]. x [n] представляет собой дискретную последовательность выборок нашего сигнала во временной области. h [n] представляет последовательность цифрового фильтра во временной области, который мы хотим применить. В то время как x [n] представляет сигнал во временной области, X [n] обозначает последовательность той же длины, что и x [n], но в области частоты . Точно так же H [n] представляет фильтр в частотной области.Преобразование x [n] в X [n] или X [n] в x [n] выполняется с помощью дискретного преобразования Фурье.

Переменная M представляет длину последовательности фильтра. Переменная L — это количество выборок в каждом интервале, на которые будет разбит наш более длинный сигнал. Распространенный вопрос: «Как определить значение L?» и ответ, в общем, заключается в том, что вы можете выбрать любое значение L, какое захотите. Однако L часто выбирается так, чтобы сумма L + M -1 была степенью двойки, потому что это требование гораздо более быстрого алгоритма быстрого преобразования Фурье.Конечно, вы всегда можете просто использовать более медленный алгоритм преобразования Фурье и получить тот же результат для любой длины последовательности.

Примером цели более высокого уровня этой операции может быть что-то вроде увеличения или уменьшения определенных частот в музыкальном произведении, как это делается в звуковом эквалайзере. Другой пример — удаление шума из радиосигнала.

Приведенный ниже пример вычислений будет обновляться динамически в зависимости от любых изменений, внесенных вами во входные данные:

Сигнал x [n] (временная область):

Фильтр h [n] (временной интервал):

L =

M = len (h [x]) =

N = L + M — 1 =

Ниже вы увидите шаг разделения алгоритма добавления перекрытия:

Теперь, когда сигнал разделен на интервалы, помеченные x_i [n], есть два метода, которые можно использовать для вычисления свертки между сигналом и фильтром, оба из которых математически верны.Эти методы представляют собой метод преобразования Фурье и тривиальное вычисление умножения и сложения, которое можно выразить как умножение матриц. Для получения дополнительных сведений о вычислении матрицы для выполнения свертки см. Матрица Теплица.

Теперь, когда вклад каждого интервала вычислен как y_i [n], мы можем сложить их вместе, чтобы определить полный окончательный фильтрованный сигнал временной области y [n]:

Как вы можете видеть выше, результат y [n] является результатом выполнения свертки между сигналом x [n] и фильтром h [n].На этом пример расчета с использованием метода сложения перекрытия завершается с y [n] в качестве нашего окончательного ответа.

В алгоритме сохранения с перекрытием первые элементы M-1 текущего интервала x_i [n] «сохраняются» из последнего перекрывающегося из предыдущего интервала x_ (i-1) [n]. Отсюда и название «сохранение с перекрытием». Начальные «сохраненные» значения просто обнуляются.

Шаг вычисления очень похож на шаг, найденный в алгоритме сложения перекрытия. Одно заметное отличие от метода сложения с перекрытием заключается в добавлении с перекрытием: заполнение нулями, которое происходит в конце каждого интервала x_i [n], гарантирует, что круговая свертка эквивалентна линейной свертке.Это означает, что при суммировании с перекрытием при вычислении матрицы не обязательно иметь ненулевые элементы в верхнем правом углу матрицы фильтра, поскольку они всегда будут умножаться на нулевые элементы. Однако при сохранении с перекрытием это не так, и необходимо использовать круговую свертку.

Ниже вы увидите, что красные элементы «перекрытия» «очищены» или установлены на ноль. Отсюда и произошло альтернативное название «перекрывающийся лом». При сохранении с перекрытием не происходит «добавления» перекрывающихся выходных интервалов, как это было при добавлении с перекрытием.

Как вы можете видеть выше, результат y [n] является результатом выполнения свертки между сигналом x [n] и фильтром h [n]. На этом пример расчета с использованием метода сохранения с перекрытием завершен.

Вот простой обзор различий между добавлением перекрытия и сохранением перекрытия, которые могут повлиять на то, какой из них вы используете:

  • Добавление перекрытия будет включать добавление ряда значений на выходе для восстановления окончательного сигнала, тогда как сохранение перекрытия не требует добавления на этом этапе.Это может быть важно для вас, если вы хотите учитывать числовую точность вывода или если вы хотите уменьшить количество операций сложения.
  • Метод сложения с перекрытием может быть вычислен с использованием линейной свертки, поскольку нулевое заполнение делает круговую свертку равной линейной свертке в этих случаях.
  • Метод сохранения с перекрытием не выполняет столько нулевого заполнения, а вместо этого повторно использует значения из предыдущего входного интервала. При сохранении с перекрытием некоторые значения считаются загрязненными из-за наложения циклической свертки, поэтому они удаляются из вывода.
  • При сохранении с перекрытием заполнение нулями меньше. Фактически, единственный раз, когда вам нужно обнулить заполнение, это перед первым интервалом и после последнего интервала, если длина входной последовательности не делится равномерно на L.

Поскольку определение преобразования Фурье недостаточно стандартизировано, вам может быть интересно, какая версия использовалась в вычислениях выше (если вы хотите сравнить свои числа). Прямое дискретное преобразование Фурье, используемое в этой статье (обозначенное как ДПФ), было:

И обратное дискретное преобразование Фурье, используемое в этой статье (обозначенное как IDFT), было:

Вы можете проверить Википедию для более подробного объяснения переменных в приведенной выше формуле.

Что касается точности, следует отметить, что в некоторых случаях результаты описанного выше метода преобразования Фурье не всегда точно совпадают с результатами, полученными методом умножения матриц. Это происходит из-за ошибок с плавающей запятой, в основном в функциях sin и cos. Цифры, отображаемые в этой статье, округлены, поэтому в большинстве случаев они совпадают, но иногда вы увидите небольшие различия.

Наконец, я должен отметить, что детали, включенные в эту статью, находятся в пределах моих знаний по этому вопросу.Если вы считаете, что обнаружили ошибку выше, сообщите мне, чтобы я мог исправить ее по адресу [email protected]

Страница не найдена | MIT

Перейти к содержанию ↓
  • Образование
  • Исследование
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT
  • Подробнее ↓
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О MIT
Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
