Лекция 10. Балочные сборно-монолитные перекрытия

10.1. Сущность сборно-монолитной конструкции

Сборно-монолитная конструкция перекрытия состо­ит из сборных элементов и монолитных частей бетони­руемых непосредственно на площадке. Затвердевший бетон этих монолитных участков связывает конструкцию в единую совместно работающую систему.

Сборные элементы перекрытия служат остовом для монолитного бетона и в них размещена основная, чаще всего напрягаемая арматура. Дополнительную арматуру при монтаже можно укладывать на остов из сборных эле­ментов. Сборные элементы изготовляют из бетона от­носительно высоких классов, бетон же монолитных уча­стков может быть класса С12/15.

Работа сборно-монолитной конструкции характери­зуется тем, что деформации монолитного бетона следу­ют за деформациями бетона сборных элементов, и тре­щины в монолитном бетоне не могут развиваться до тех пор, пока они не появятся в предварительно напряжен­ном бетоне сборных элементов. Опыты показали, что со­вместная работа сборных предварительно напряженных элементов и монолитных частей возможна и при бетонах на пористых заполнителях.

Следует учитывать, что применение сборно-монолитной конструкции требует организации на площадке двух процессов производства работ с различной технологией и применением различных механизмов: монтаж сборных элементов и бетонирование монолитных участков. Поэ­тому их применение требует соответствующего обосно­вания.

10.2. Конструкции сборно-монолитных перекрытий

При пролетах до 9 м возможны перекрытия с пред­варительно напряженными элементами, которые имеют вид железобетонной доски и служат остовом растянутой зоны балки, снабженной арматурой (рис. 10.1). На эти элементы устанавливают корытной формы армирован­ные элементы, а по ним, как по опалубной форме, укла­дывают монолитный бетон (рис. 10.2). В неразрезных перекрытиях над опорами устанавливают дополни­тельную арматуру.

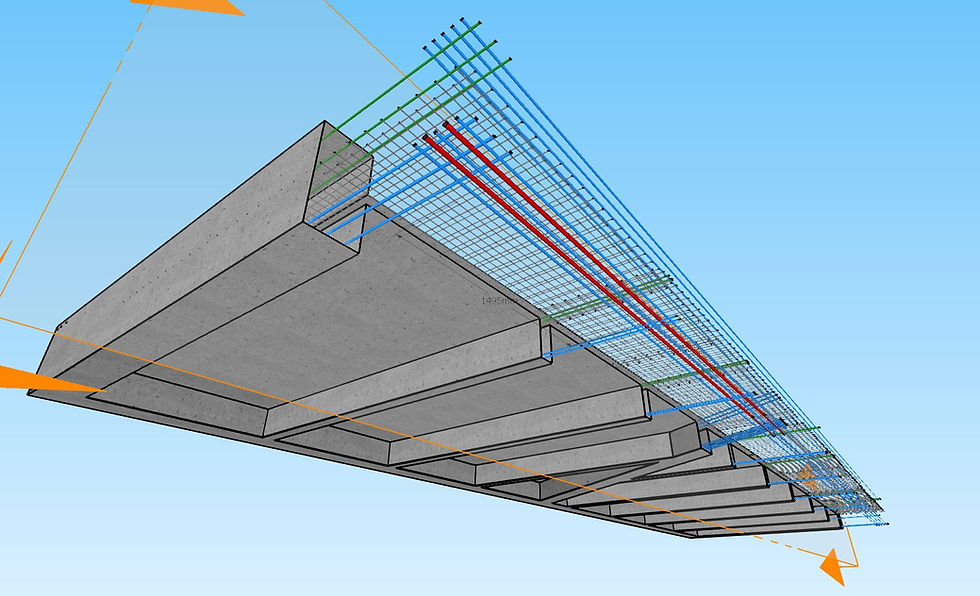

1 – монолитный бетон; 2 – предварительно напряженная железобетонная доска; 3 – сборный элемент

Рис. 10.1. Сборно-монолитные перекрытия

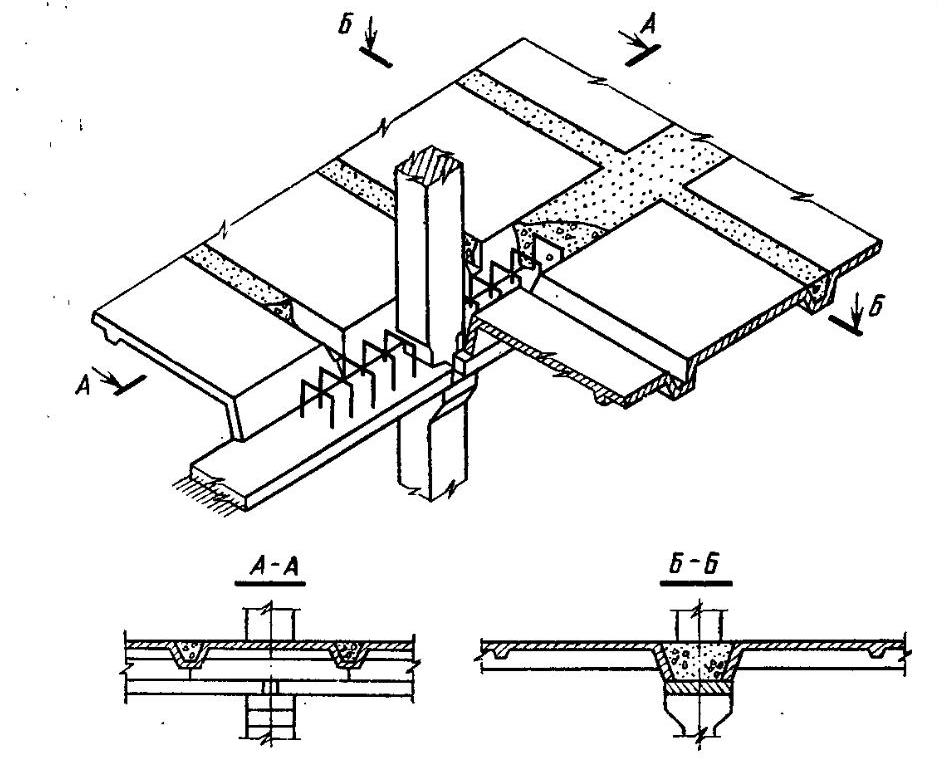

Рис. 10.2. Ребристые сборно-монолитные перекрытия с остовом из железобетон-ных панелей

Сборно-монолитные ребристые перекрытия рассчиты­вают с учетом перераспределения моментов, что дает возможность уменьшить количество опорной арматуры, укладываемой на монтаже. Возможность выравнивания моментов для неразрезных сборно-монолитных элемен­тов проверена специальными опытами.

Лекция 11. Безбалочные перекрытия

11.1. Безбалочные сборные перекрытия

Безбалочное сборное перекрытие представляет собой систему сборных панелей, опертых непосредственно на капители колонн (рис. 11.1). Основное конструктивное назначение капителей в том, чтобы обеспечить жесткое сопряжение перекрытия с колоннами, уменьшить размер расчетных пролетов панелей и создать опору для панелей. Сетка колонн обычно квадратная размером 6×6м.

Преимущество безбалочных панельных перекрытий в сравнении с балочными — в лучшем использовании объема помещений из-за отсутствия выступающих ребер, облегчении устройства различных производственных проводок и коммуникаций.

Конструкция сборного безбалочного перекрытия состоит из трех основных элементов: капители, надколонной панели и пролетной панели. Капитель опирается на уширения колонны и воспринимает нагрузку от надколонных панелей, идущих в двух взаимно перпендикулярных направлениях и работающих как балки. В целях создания неразрезности надколонные панели закрепляют поверху сваркой закладных деталей. Пролетная панель опирается по четырем сторонам на надколонные панели, имеющие полки, и работает на изгиб в двух направлениях как плита, опертая по контуру. После сварки закладных деталей панели в сопряжениях замоноличивают.

Безбалочное сборное перекрытие работает подобно ребристому перекрытию с плитами, опертыми по конту­ру, в котором надколонные панели выполняют роль ши­роких балок. Панели перекрытий выполняют ребристы­ми или пустотными (рис.

Расчетный пролет надколонных панелей принимают равным расстоянию в свету между краями капители, ум­ноженному на 1,05.

Капители рассчитывают в обоих направлениях на на­грузку от опорных давлений и моментов надколонных плит. Расчетную арматуру укладывают по верху капи­тели, стенки капителей армируют конструктивно. Кроме того, капители рассчитывают на монтажную нагрузку как консоли.

Рис. 11.1. Конструкция безбалочного сборного перекрытия

с ребристыми панелями

а – общий вид; б – конструктивный план и разрезы

Рис. 11.2. Конструкция безбалочного сборного перекрытия с пустотными панелями

а – конструктивный план и разрез; б – детали капители

Колонны каркаса рассчитывают на действие продоль­ной сжимающей силы N от нагрузки на вышележащих этажах и на действие изгибающего момента М от одно­сторонней временной нагрузки на перекрытии.

1.Конструкции ребристые монолитные перекрытия с балочными плитами. Ступенчатая передача нагрузки.

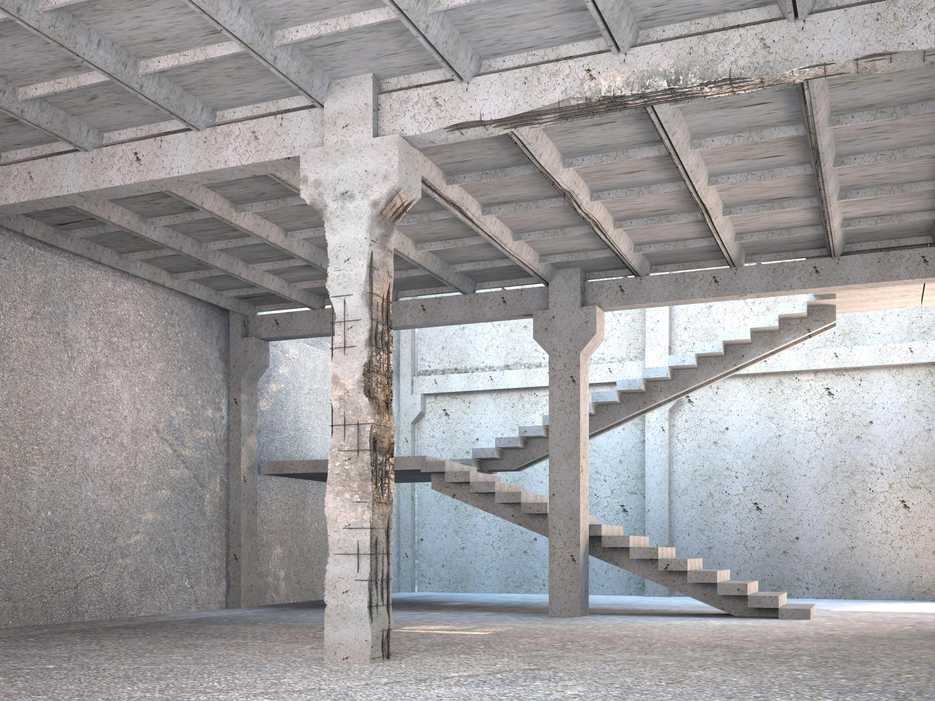

Перекрытия в жилых, общественных и производственных зданиях делают в основном железобетонными. По способу возведения железобетонные перекрытия делят на монолитные, сборные и сборно-монолитные. По конструктивной схеме их подразделяют на балочные и безбалочные. Балочные состоят из балок, идущих в одном или двух направлениях, и опирающихся на них плит; безбалочные не содержат балок, а плиты этих перекрытий опираются непосредственно на колонны.

С учетом конструктивной схемы и способов возведения существует следующая классификация железобетонных перекрытий: ребристые монолитные перекрытия с балочными плитами; ребристые монолитные перекрытия с плитами, опертыми по кон- туру; балочные сборные панельные перекрытия; балочные сбор- но-монолитные перекрытия; безбалочные монолитные перекрытия; безбалочные сборные перекрытия.

Ребристые перекрытия с плитами, опертыми по контуру, состоят из системы взаимно пересекающихся балок, опирающихся непосредственно на колонны и стены, и плит, опертых на эти балки и монолитно связанных с ними. Балки обоих направлений обычно имеют одинаковую высоту, пролеты этих балок 4…6 м. Толщина плит зависит от нагрузки и пролета и может составлять 8… 14 см. Характер разрушения плит,. опертых по контуру, под действием равномерно распределенной нагрузки показан на, в. По нижней поверхности плиты трещины направлены по биссектрисам углов, на верхней поверхности при заделке плиты по контуру трещины идут параллельно сторонам и имеют закругления в углах, перпендикулярные диагоналям.

Конструирование и расчет плит. Размещение арматуры в плитах, опертых по контуру, производят в соответствии с характером разрушения. Пролетную арматуру укладывают в нижней части плиты, а у опор (над балками) — поверху. При пролетах более 2,5 м применяют раздельное армирование. Нижнюю арматуру выполняют из двух сеток с одинаковой площадью сечения рабочей арматуры в каждом направлении. В целях экономии одну из сеток доводят до опоры, а другую размещают в средней части плиты и обрывают в пролете на расстоянии от опоры, равном 1/4— если плита по контуру окаймлена балками, 1/8— при свободном опирании плиты.

В отличие от сборного, монолитное перекрытие выполняется на месте как цельная конструкция, с установкой арматуры и формовкой бетона в опалубке, сооружаемой в пределах всего перекрытия.

    Конструктивными элементами перекрытия являются плита, второстепенные, главные балки и колонны.

    При отношении большего пролёта к меньшему больше двух плита в расчёте рассматривается как балочная.

    Балочная плита работает в направлении короткого пролёта, который назначается в пределах от 1,6 до 3,6 м.

    Рёбра второстепенных и главных балок выступают снизу из плоскости плиты во взаимно перпендикулярных направлениях. Промежуточными опорами главных балок служат колонны.

    Пролёты главных балок назначаются равными 5. ..9 м, а второстепенных – 3…7 м.

  Компоновка конструктивной схемы. Ребристые монолитные перекрытия состоят из балок, расположенных по одному или двум направлениям, и плиты, соединенной с балками в одно монолитное целое. Балки одного направления обычно опираются на промежуточные опоры — колонны, которые называют главными, пролет этих балок — 5…8 м. В перпендикулярном направлении на главные балки опираются второстепенные; расстояние между ними или пролет опертых на них плит составляет 1,8…2,8 м. Пролеты второстепенных балок 4…7 м.

Толщину плиты перекрытия принимают обычно:

Плита рассматривается как неразрезная балка, загруженная равномерно распределенной нагрузкой q=g + v (g — постоянная и v — временная нагрузки).

В балочных плитах, окаймленных по всему контуру монолитно связанными с ними балками, горизонтальным смещениям опорных сечений препятствуют ограждающие конструкции, вследствие чего возникает распор Н, обусловленный жесткостью этих балок и повышающий несущую способность плит. Второстепенные балки, являясь непосредственными опорами для плит, образуют с ними единое целое, поэтому их сечения обычно тавровые. Армируют такие балки преимущественно сварными каркасами и сетками, реже — отдельными стержнями (вязаные каркасы).

Расчет второстепенных балок. Второстепенная балка, как и плита, является неразрезной конструкцией, опирающейся на главные балки. Балка рассчитывается на действие равномерно распределенной нагрузки (gt + v), передаваемой плитой с полосы шириной bf (см.  9.1), и нагрузки от собственного веса

Главная балка рассматривается как неразрезная конструкция, загруженная сосредоточенными силами от опирающихся на нее второстепенных балок и равномерно распределенной нагрузкой от собственного веса. Нагрузку от второстепенных балок вычисляют по соответствующим грузовым площадям, а собственный вес главной балки для упрощения приводят к сосредоточенным в местах опирания второстепенных балок силам. Расчет неразрезных балок по методу предельного равновесия производят после предварительного их расчета как упругих систем с последующим перераспределением усилий.

Пример ступенчатой нагрузки:

Керамическая плитка-цементная стяжка-монолитная плита-второстепенная балка-главная балка-колона-

Монолитная конструкция из балок и плит

Камар Али
(лоралай пакистан)

Вопрос:

Для возведения балок и перекрытий какой метод будет удачнее монолитный или немонолитный.

Ответ:
Привет, Камар, спасибо, что посетили

Оба метода будут работать нормально, если конструктивные швы выбраны с умом. Для небольших заливок идеально будет залить балки и плиты монолитно, чтобы добиться единообразного вида всей конструкции.

Для подвесных плит избегайте размещения строительных швов в середине пролета, так как с точки зрения конструкции это зона высокого напряжения. Лучше всего размещать строительные швы на центральной линии колонны, которая в большинстве случаев будет иметь балки.

Бетонные балки по конструктивным причинам не разрешается заливать по частям, т. е. нельзя заливать половину бетонной балки, как в длинном, так и в коротком направлении.

Исключение составляет верхняя секция, если бетонная балка должна быть залита плитой, но арматура и шпунты плиты для соединения плит с балками остаются открытыми.

В более крупных проектах или в случае ограниченного количества подпорного материала нет другого выбора, кроме как сначала заливать секции или балки. Это может быть верно для бетонных балок и плит, отлитых на землю или отлитых на подпорках, как в случае подвесных плит.

Если вам нужна раздельная заливка или обстоятельства не позволяют монолитную заливку, лучше сначала залить балки. Балки привязаны к колоннам или стенам, которые идеально подходят для строительных швов, которые также могут работать в качестве контрольных швов.

Если бетон заливается немонолитно, убедитесь, что бетон хорошо провибрирован в местах соединения нового и старого бетона, чтобы они могли сцепиться. Вибрация бетона также поможет сделать плавный переход от нового бетона к старому с эстетической точки зрения.

Вибрационный бетон сводит к минимуму образование сот, которое чаще всего возникает, если бетон слабо вибрирует, особенно для подвесных плит или бетона, выставленного на обозрение.

Надеюсь, это поможет
Удачи

• Главная
• Бетонный блог
• Есть вопрос?

• Строительство дома

  • Каркас дома
  • Каркас окон
  • Стена жесткости

• Смета

• Бетон
  3 Список строительных материалов timator
  • Оценщик стали

• Ремонт дома

  • Замена окон

• Фермы

  • Конструкция фермы крыши
  • Расчет фермы
  • Сборка ферм крыши
  • Стальная ферма крыши

• Фундамент

  • Бетонный фундамент
  30036 Детализация фундамента 7
  • Непрерывное основание
  • Основание настила

• Фундаменты

  • Фундамент дома
  • Типы фундамента
  • Фундамент сарая
  • Фундамент гаража

• Бетонная форма

  • Форма из пенополистирола
  • Sonotubes
  • Цена формы

• Плиты

  • Бетонная плита
  • Бетонная плита
  000369 Самодельная бетонная плита Плита
  • Выравнивание плиты
  • Изоляция плиты

• Ремонт бетона

  • Ремонт фундамента
  • Ремонт осадки

• Бетононасос

  • Бетононасос

• Планы

  • Планы пристройки к дому
  • Чертеж пристройки

• Подъездные пути

  • Цементные подъездные пути
  • Формирование подъездных путей
    36

    Патио

    • Бетонный дизайн патио
    • Цементный патио
    • Цементный патио Смета

  • Несущие конструкции

    • Стальные балки
    • Конструкция стальных балок
    • Размеры двутавровых балок
    • Стальная труба
    • Стальной швеллер
    • Размеры стального уголка
    • Вес стального листа
    • Цена листа
    • Металлический настил

  • Ландшафтный дизайн

    7
    • 0037

    • Накрытие патио

      • Металлическое покрытие патио
      • Деревянное покрытие патио

    • Информация

      • Свяжитесь с нами
      • Отказ от ответственности
      • О
      • Конфиденциальность
      • Бетонные основания
      • Струны строительных лестниц

    Патент США на сборку формы для формирования карниза, плиты крыши и периметральной балки в монолитной конструкции Патент (Патент № 6,643,981 выдан 11 ноября 2003 г.

    )

    1. Область техники

    Настоящее изобретение относится к опалубочному узлу для формирования плиты крыши, карниза и периферийной балки в монолитной конструкции, а именно к опалубочному узлу, установленному на вертикальных стенах каркас корпуса для одновременного формирования плиты крыши с карнизом и периферийной балкой на каркасе корпуса.

    2. Описание предшествующего уровня техники

    Сборная железобетонная плита крыши соединяется со стенами каркаса дома для постройки бетонного дома. Хотя сборная железобетонная плита крыши проста по своей конструкции, тем не менее, необходимы различные детали, когда сборная железобетонная плита крыши соединяется со стенками каркаса дома. Кроме того, поскольку сборная железобетонная плита крыши изготавливается в другом месте от бетонного дома, очень неудобно перемещать сборную железобетонную плиту крыши в место для бетонного дома и размещать сборную железобетонную плиту крыши на стенах дома. каркас корпуса.

    В противном случае для строительства бетонного дома формируется бетонная плита крыши со стенами в монолитной конструкции на этаже. Однако для возведения монолитной конструкции из бетонной плиты крыши и стен на полу бетонного дома требуется конструкция сложной формы. Поэтому я заметил, что обычных методов недостаточно, чтобы обеспечить удобную и простую форму конструкции для строительства бетонного дома.

    СУЩНОСТЬ ИЗОБРЕТЕНИЯ

    Задачей настоящего изобретения является создание усовершенствованного фасонного узла, способного обеспечить простую и удобную фасонную конструкцию для формирования плиты крыши с карнизом и периферийной балкой в ​​виде монолитной конструкции.

    Еще одной целью является создание опалубки, способной сократить время строительства для формирования плиты крыши, карниза и периферийной балки на конструкции каркаса дома.

    Еще одной целью является создание опалубки, способной образовать монолитную плиту крыши, предотвращающую утечку воды.

    Еще одной целью является создание опалубочного узла, способного разъемно прикрепляться к вертикальным стенкам каркасной конструкции жилья для образования монолитной плиты крыши на каркасной конструкции жилища.

    Еще одной задачей является создание опалубки, способной обеспечить монолитную плиту крыши с периферийной балкой, поддерживающей монолитную плиту крыши, и карнизом, продолжающимся вниз от монолитной плиты крыши.

    Также задачей является создание опалубочного узла, способного образовывать периферийную балку, охватывающую концевую часть конструкции каркаса дома, для придания прочности монолитной конструкции крыши и карниза.

    Эти и другие цели могут быть достигнуты путем создания узла опалубки, прикрепленного к конструкции каркаса дома, для формирования плиты крыши, карниза и периферийной балки в монолитной конструкции. Каркасная конструкция дома включает в себя пары вертикальных колонн, горизонтальные балки, закрепленные на вертикальных колоннах, верхние балки, размещенные на горизонтальных балках, и настил крыши, размещенный на верхних балках в качестве опалубки крыши.

    Опалубка в сборе включает карнизную опалубку, прикрепленную к вертикальным колоннам для образования карниза, опалубку крыши настила крыши для образования бетонной плиты крыши и периферийную опалубку, расположенную между вертикальными колоннами, для соединения как карнизной опалубки, так и настил крыши для формирования периферийной балки, которая расположена между плитой крыши и карнизом. Периферийная балка размещается на горизонтальных балках или на вертикальной колонне и охватывает концевые части верхних балок и горизонтальных балок для поддержки карниза и плиты крыши. К верхним частям карнизной опалубки и боковым листам крепятся крышки с множеством отверстий, чтобы обеспечить пространство для заливки бетона через отверстия или зазор между крышками. Опалубочный узел разъемно крепится к вертикальным колоннам каркасной конструкции корпуса и включает карнизную опалубку и периферийную опалубку. Карнизная опалубка устанавливается на вертикальные колонны, а периферийная опалубка размещается между колоннами для соединения с карнизной опалубкой. Периферийная балка поддерживается вертикальными колоннами.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    Более полное понимание этого изобретения и многих его сопутствующих преимуществ станет очевидным, когда оно станет лучше понято при обращении к следующему подробному описанию, рассматриваемому в сочетании с прилагаемые чертежи, на которых одинаковые ссылочные позиции обозначают одинаковые или подобные компоненты, на которых:

    Фиг. 1 представляет собой вид в перспективе каркасной конструкции корпуса, построенной в соответствии с принципом настоящего изобретения;

    РИС. 2 — вид сбоку каркасной конструкции корпуса и настила, покрывающего верхние балки каркасной конструкции корпуса;

    РИС. 3А и 3В представляют собой частичные виды в перспективе каркасной конструкции корпуса, показанной на фиг. 1 показаны прямоугольные балки или Н-образные стальные балки соответственно;

    РИС. 4 представляет собой вид в перспективе узла формы, построенного в соответствии с принципом настоящего изобретения;

    РИС. 5 представляет собой вид в перспективе, показывающий узел опалубки, установленный на конструкции каркаса дома, для формирования крыши с карнизом и периферийной балкой в ​​монолитной конструкции;

    РИС. 6А и 6В представляют собой частичные виды в перспективе, показывающие часть А на фиг. 5;

    РИС. 7А и 7В представляют собой частичные разрезы по линиям VII-VII’ на фиг. 5;

    РИС. 8 представляет собой частичный разрез по линиям VIII-VIII’ на фиг. 5;

    РИС. 9 представляет собой частичный вид монолитной конструкции по фиг. 7; и

    РИС. 10 представляет собой частичный вид монолитной конструкции по фиг. 8.

    ПОДРОБНОЕ ОПИСАНИЕ ИЗОБРЕТЕНИЯ

    Обращаясь теперь к чертежам, на фиг. 1 показана каркасная конструкция 100 жилья, построенная на полу 101 для строительства дома. Пары вертикальных колонн 110 расположены на расстоянии друг от друга и закреплены вертикально на полу 101 по периферии дома на заданном пролете. Горизонтальная балка 120 опирается на верхние поверхности каждой пары колонн 110, а две наклонные верхние балки 130 установлены под наклоном над каждой горизонтальной балкой 120. Нижние концы наклонных верхних балок 130 опираются на соответствующий концевой участок горизонтальной балки 120, а верхние наклонных верхних балок 130, приподнятых над горизонтальной балкой 120 на фиксированное расстояние, встречаются друг с другом, чтобы сформировать желаемую форму крыши каркасной конструкции 100. Бетонные блоки или фермы могут использоваться для верхних балок 130, горизонтальных балок 120 и вертикальных колонн. 110. Пространство между наклонными верхними балками 130 и горизонтальными балками 120 можно использовать в качестве чердака.

    Множество вспомогательных элементов 140, 141 размещено между двумя наклонными верхними балками 130 и горизонтальной балкой 120 для поддержки наклонных верхних балок 130, приподнятых над горизонтальной балкой 120. Хотя прямоугольные балки, такие как бетонные блоки или фермы со стальной балкой, используются для каждой балки вертикальной конструкции рамы 100 корпуса, как показано на фиг. 3А, стальные балки Н-образной формы или стальные балки I-образной формы могут использоваться для верхних балок 130, горизонтальных балок 120 и колонн 110, как показано на ФИГ. 3Б. Множество настилов 200 крыши прикреплено к верхним балкам 130, образуя опалубку крыши для формирования плиты крыши монолитной конструкции крыши, как показано на фиг. 2. Нижние концы верхних балок 130 не могут быть закрыты настилами 200 крыши, но могут быть видны из настила 200 крыши.

    РИС. 4 показан узел формы 300, построенный в соответствии с принципом настоящего изобретения. Опалубка 300 снабжена карнизной опалубкой 400, множеством периферийных опалубок 500 и боковыми пластинами 550. Кровельные настилы 200 включены в опалубку 300 в качестве опалубки крыши для формирования плиты крыши на кровельном настиле. Карнизная опалубка 400 снабжена карнизной панелью 410 для поддержки выступа карниза, выступающего из плиты крыши, торцевой панелью 420, выступающей вверх от продольной стороны карнизной панели 410, для образования конца выступа карниза, балкой муфта 430, проходящая вниз от продольной противоположной стороны карнизной панели 410 и прикрепленная к вертикальной внешней стороне колонн 110, множество карнизных опор 440, расположенных между карнизной панелью 410 и балочным соединителем 430 для поддержки карнизной панели 410 карнизной опалубки 400 во время заливки бетон на карнизную панель 410 опалубки в сборе 300.

    Периферийная опалубка 500 включает вертикальную панель 510, горизонтальную панель 520, проходящую горизонтально от продольной нижней стороны вертикальной панели 510, нижний соединитель 532, проходящий вниз от горизонтальной панели 520 и соединенный с внутренней поверхностью балочного соединителя 430 карнизной опалубки 400, и вертикальную внутреннюю сторону колонны 110, и верхнюю соединительную муфту 531, выступающую наклонно вверх от верхней стороны вертикальной панели 510 и соединенную с нижней частью настила 200 крыши. Отверстия 542 и 541 предусмотрены для соединения периферийной опалубки 500 с нижней частью настила 200 крыши и одной из внутренней поверхности балочного соединителя 430 и вертикальной внутренней стороны колонны 110. Если нижний соединитель 532 соединен с вертикальной внутренней стороной колонны 110, часть горизонтальной панели 520, расположенная между колоннами 110, выступает на толщина горизонтальной балки 120 по направлению к внутренней поверхности соединителя 430 для поддержки периферийной балки, образованной между горизонтальными балками 120. Таким образом, обе стороны нижнего соединителя 532 могут быть соединены с вертикальной внутренней стороной колонны 110, в то время как часть нижний соединитель 532 соединен с внутренней поверхностью соединителя 430 луча. Прямоугольное продольное пространство обеспечивается вертикальной панелью 510, горизонтальной панелью 520 и частью внутренней поверхности соединителя 430 луча для формирования продольного периферийного луча, который является одним из основные особенности настоящего изобретения, когда нижний соединитель 532 и верхний соединитель 531 соединены с балочным соединительным элементом 430 карнизной опалубки 400 и нижней частью настила 200 крыши соответственно. Множество боковых пластин 550, имеющих заданную высоту, расположены для прикрепления к каждой боковой части верхних балок 130 и настила 200 крыши. Толщина плиты крыши зависит от высоты боковых пластин.

    РИС. 5 показан узел 300 опалубки, установленный на каркасной конструкции 100 корпуса. Каждая периферийная опалубка расположена между двумя верхними балками 130 и между двумя горизонтальными балками 110 для прикрепления к соединителю 430 балочной опалубки 400 карниза. Первое пространство 601 для заливки бетона в опалубку плита крыши образована настилом 200 крыши и боковыми панелями 550, а второе пространство 602 для заливки бетона для образования продольной периферийной балки обеспечивается периферийной опалубкой 500 и соединителем 430 балки опалубки пещеры. Третье пространство 603 для заливки бетона для формирования выступа карниза обеспечивается частью 410 карниза и концевой частью 420 опалубки 400 карниза. Монолитная конструкция крыши, имеющая плиту крыши, карниз и периферийную балку, выполнена из разовая заливка бетона в пространства 601, 602 и 603 через отверстия, образованные в крышках 700, или зазоры, образованные между крышками 700.

    РИС. 6A и 6B показывают увеличенные конструкции рамы корпуса части «A» на фиг. 5. Стальная балка Н-образной формы, используемая для верхней балки 130, как показано на ФИГ. 6А. Вертикальная пластина 510 и горизонтальная пластина 520 периферийной опалубки 500 модифицированы, чтобы иметь форму, соответствующую форме Н-образной стальной балки 130. Выступ 511 вертикальной пластины 510 периферийной опалубки 500 вставлен между двумя выступами 131, 132 верхняя балка 130 для предотвращения утечки бетона между вертикальной пластиной 510 и Н-образной балкой 130, когда бетон заливается в пространство 602 для периферийной балки.

    Если предусмотрено пространство 602 для включения концевой части горизонтальной балки 120, вертикальная панель 510 видоизменяется, чтобы образовать второй выступ 522, вставленный между двумя удлинениями 121, 122 горизонтальной балки 120. Вертикальная пластина 510 снабжена удлинением 523 для покрытие между концевыми частями горизонтальной балки 120 и верхней балки 130. Если бетон заливается в пространство 602, как показано на фиг. 6В, периферийная балка, образованная в пространстве 602, охватывает концевые части горизонтальной балки 120 и верхней балки 130. Нижний соединитель 532 выступает к балочному соединительному элементу 430 на одной линии с вертикальной внешней поверхностью колонны 110, тогда как горизонтальная пластина 520 расположена в той же плоскости, что и верхняя поверхность колонны 110 для поддержки периферийной балки, образованной в пространстве 602, как показано на фиг. 6Б.

    РИС. 7А и 7В представляют собой частичные разрезы по линиям VII-VII’ на фиг. 5 показан узел опалубки 300, прикрепленный к колонне 110. Резьбовые болты 465 соединяют соединительную муфту 430 балки с колонной 110, вставляя их в отверстие 115, выполненное на колонне 110, и соединяя их гайками 466. Множество крышек 700 прикреплено к концевой части 420. карнизной опалубки 400 и боковых пластин 550 и предназначен для определения пространств 601, 602, 603 с настилом 200 крыши, периферийной опалубкой 500, карнизной опалубкой 400 и боковыми пластинами 550 для плиты крыши, периферийной балки, карниза соответственно . Бетон можно заливать в полости 601, 602, 603 через отверстия, выполненные в крышках 700, или зазор между крышками 700.

    Нижний конец верхней балки 130 и один конец горизонтальной балки 120 заключены в периферийную балку монолитной конструкции. Периферийная балка 752 поддерживается колонной 110, поскольку периферийная балка 752 содержит концевую часть горизонтальной балки 120, которая опирается на верхнюю поверхность колонны 110. Плита 751 крыши, образованная между настилом 200 крыши и покрытием 700, поддерживается настилом 200 крыши, в то время как карниз 753, образованный периферийной балкой 752 и плитой 751 крыши в виде монолитной конструкции, поддерживается как плитой 751 крыши, так и периферийной балкой 752. На фиг. 7В, нижний выступ 533 проходит вниз от вертикальной панели 510 для соединения с колонной 110 с помощью болтов 465 с резьбой, тогда как горизонтальная панель 520 проходит горизонтально от вертикальной панели 510 для поддержки бетона, залитого в пространство 602 для формирования периферийной балки. Может быть предусмотрена отдельная дополнительная периферийная опалубка для прикрепления к внутренней поверхности колонны 110 и нижней части настила 200 крыши, чтобы обеспечить часть пространства 602, которая содержит концевые части горизонтальной балки 120 и верхней балки 130, когда Периферийная опалубка 500 расположена только между колоннами 110 и соединена с балочным соединителем 430 и кровельным настилом 200.

    РИС. 8 представляет собой частичный разрез по линиям VIII-VIII’ на фиг. 5 показана периферийная опалубка 500, прикрепленная к соединителю 430 карнизной опалубки 400. Пространство 602 для периферийной балки, расположенной между горизонтальной балкой 120, не охватывает нижний конец верхней балки 130 и один конец горизонтальной балки 120.

    После бетонирования заливается в пространства 601, 602, 603 для формирования перекрытия 751, периферийной балки 752 и карниза 753 и устанавливается, карнизная опалубка 400, периферийная опалубка 500, боковые пластины 550 и крышка 700 снимаются с каркасной конструкции 100 корпуса, в то время как настил 200 крыши остается сформировать в виде монолитной конструкции 750 крыши с плитой 751 крыши, периферийной балкой 752 и карнизом 753. На фиг. 9представляет собой частичный разрез монолитной конструкции 750 крыши, показанной на ФИГ. 7. Нижняя часть периферийной балки 752 опирается на верхнюю поверхность колонн 110 рамной конструкции 100 корпуса. Поскольку периферийная балка 752 охватывает каждый конец горизонтальной балки 120 и верхней балки 130, монолитная конструкция крыши становится прочнее. ИНЖИР. 10 показан частичный разрез монолитной конструкции 750 крыши между горизонтальными балками 120.

    Если плита крыши 751 и карнизная балка 753 имеют достаточную высоту для поддержки карнизной балки 753, выступающей из балки 751 крыши, периферийная балка 752 может быть не сформирована. между карнизной балкой 753 и стропильной плитой 751 путем прикрепления карнизной опалубки 400 непосредственно к колонне 110 и настилу 200 крыши, в то время как настил 200 крыши закрывает до конца верхних балок 130. Пространство 602 не существует, поскольку балочное соединение 430 карнизной опалубки 400 закрыто. расположен рядом с настилом крыши 200.

    Как упоминалось выше, при сборке опалубки, имеющей карнизную опалубку, периферийную опалубку балки и боковые пластины, построенные по принципу настоящего изобретения, плита крыши формируется с карнизом и периферийной балкой в ​​виде монолитной конструкции.
