zsmk-neft.ru

Пенобетон состав: Состав и материалы для производства пенобетона

23.10.2021
/
By alexxlab
/
0 Comment

Содержание

Состав и материалы для производства пенобетона

В зависимости от технологии производства применяются разные цементы, заполнители, пенообразователи и добавки. Далее мы подробно рассмотрим каждый компонент и приведем список всех пенообразователей и добавок.

Перечень добавок и пенообразователей:

  1. Пенообразователь ПБ-2000
  2. Протеиновый пенообразователь Laston
  3. Белковый пенообразователь GreenFroth
  4. Ускоритель твердения пенобетона бетона и пенобетона Асилин-12
  5. Смазка форм Компил
  6. Немецкое фиброволокно (фибра — полипропиленовое волокно)
  7. Микрокремнезем
  8. Суперпластификатор С-3

Для производства пенобетона используется цемент, заполнитель, вода, пенообразователь и добавки (если требуются). В зависимости от технологии производства применяются разные цементы, заполнители, пенообразователи и добавки. Далее мы подробно рассмотрим каждый компонент и приведем список всех пенообразователей и добавок.

1. Цемент

Для производства пенобетона используется обычный портландцемент. При использовании баротехнологии (ее иногда называют кавитационной или без пеногенераторной) обязательно использовать цемент марки М500Д0. Это цемент дорогой и дефицитный. Причем даже при его использовании получение пенобетона удовлетворяющего ГОСТ по баротехнологии сопряжено с большими затратами и технологическими трудностями. Если пенобетон производится по классической технологии, то возможно использовать цемент М500Д20, М400Д0, М400Д20.

2. Заполнитель

В качестве заполнителя в большинстве случаев используется песок. Он должен удовлетворять ГОСТ 8736-93 ПЕСОК ДЛЯ СТРОИТЕЛЬНЫХ РАБОТ. Также в качестве заполнителя могут использоваться различные отходы производств — зола уноса ТЭЦ, известняковая мука, доломитовая мука и т.п. Зачастую использование подобных отходов позволяет значительно снизить себестоимость и при этом увеличить качество продукции. При покупке оборудования завода Строй-Бетон, покупатели получают полную информацию о возможных заполнителям и помощь в их подборе.

3. Вода

Для производства пенобетона используется обычная питьевая или техническая вода. Вода должна удовлетворять требованиям ГОСТ 23732-79 ВОДА ДЛЯ БЕТОНОВ И РАСТВОРОВ. Температура воды подбирается исходя из технологии.

4. Пенообразователи

Пенообразователи бывают 2 видов — синтетические и белковые. Синтетические используются в баротехнологии (установки Санни), белковые в классической технологии (установки Фомм-Проф). Белковые пенообразователи считаются более совершенными и позволяют получать пенобетон удовлетворяющий ГОСТ 25485-89 БЕТОНЫ ЯЧЕИСТЫЕ без особых затрат. Подробнее можно прочитать в статье Причины использования белкового (протеинового) пенообразователя.

5. Добавки

В зависимости от технологии и используемых материалов периодически требуется использование специальных добавок. Добавки применяются для того, чтобы получить продукцию удовлетворяющую ГОСТ. Подбор добавок сложен и требует экспериментов. Для клиентов завода Строй-Бетон добавки подбираются бесплатно.

Рецепт пенобетона при использовании белкового пенообразователя

Плотность пенобетона в сухом состоянии.

400

600

800

1000

1200

1400

1600

Песок (до 2мм, содержание глина не более 2%).

—

210

400

560

750

950

1100

Цемент марки М500Д0.

300

310

320

350

360

380

400

Вода для приготовления раствора.

110

130

150

180

210

240

300

Вода для приготовления пены литров.

64

57

50

45

37

30

23

Количество пены (литров).

800

715

630

560

460

370

290

Количество пенообразователя кг (не литров!).

1,2

1,1

1

0,95

0,9

0,7

0,6

Вес сырой пенобетонной массы кг.

474

707

920

1135

1357

1600

1823

Рецепт пенобетона при использовании синтетического пенообразователя

Плотность кг/куб.

м.

Песок

Цемент

Пенообразователь Ареком-4

1200

900

250

0,80

1100

740

360

0,88

1000

667

333

0,96

900

375

450

1,03

800

330

400

1,12

700

290

350

1,14

650

270

325

1,15

600

250

300

1,16

550



458

1,17

500



417

1,18

Состав пенобетона: описание состава и пропорции

Содержание

  • 1 Описание состава
  • 2 Вяжущие
    • 2. 1 Цемент
    • 2.2 Известь
  • 3 Наполнители
    • 3.1 Песок
    • 3.2 Зола
  • 4 Другие
  • 5 Пенообразователь
  • 6 Вода
  • 7 Добавки
  • 8 Ускорители
  • 9 Пластификаторы
  • 10 Противоморозные добавки
  • 11 Пропорции для получения 1 м3 пенобетона
    • 11.1 Марки D400
    • 11.2 Марки от D600 до D1000
    • 11.3 Марки D800
  • 12 Вывод

Основным отличием пенобетона от бетона стандартного можно считать пористую структуру, легкость. Состав пенобетона играет большую роль для получения дышащего, водонепроницаемого, легкого материала.

Описание состава

Состав пенобетона должен соответствовать нормативным документам. Раствор включает: цемент, песок, воду, образователи пены, дополнительные составляющие. Все ингредиенты должны отвечать стандартам. В зависимости от пропорций создают пенобетон разных марок, прочности.

Вернуться к оглавлению

Вяжущие

Вяжущей составной частью выступают известь, портландцемент – главное вещество, используемое строителями для возведения любого объекта. Соответствует ГОСТу 10178-85.

Вернуться к оглавлению

Цемент

Портландцемент твердеет под воздействием воды, воздуха. Представляет собой состав из известняка, глины, которые изначально поддали обжиганию. После спекания смеси происходит обогащение силикатом кальция. Качество клинкера – гранул смеси, влияет на прочность, устойчивость, долговечность сооружения. К нему добавляют гипс, позволяющий контролировать период схватывания стандартного цемента.

Портландцемент делится на 3 вида:

  • D0 – отсутствуют добавки;
  • D5 – смеси имеют меньше пяти процентов минеральных добавок активного действия;
  • D20 – количество добавок варьирует от пяти до двадцати процентов, включая 10 % добавок – минералов гидравлического происхождения.

Марка цемента, используемого для пенобетона, плотностью 500 кг / м3, 400 кг / м3 с нулевым количеством примесей. Иногда используют марку 400 – 500, добавки в который составляют больше 5 %.

Вернуться к оглавлению

Известь

Иногда основным вяжущим компонентом выступает известь. Использование извести зависит от технологии изготовления ячеистого бетона. Основные требование к веществу: равномерный обжиг, общая активность выше 75 %, магния в составе меньше полутора процента. Общая активность извести определяется количеством активных окисей кальция, магния.

Известь могут использовать в виде молотой кипелки, пушонки. В замес добавляют двудонный гипс, замедляющий скорость гашения извести. Также применяют полуводный гипс с поташом.

Вернуться к оглавлению

Наполнители

В качестве наполнителей выступают песок, зола, другие вещества (трепел, драгомит и т п). Пенобетон марки 500 делают, исключая наполнители. Применение наполнителей тонкого помола возможно. Пеноблок плотнее отметки 600 кг / м3 изготовляется с использованием песка.

Вернуться к оглавлению

Песок

Чем мельче песок, тем качественнее пенобетон.

Должен отвечать ГОСТу 8736: кварц в составе должен превышать семьдесят пять процентов, домеси – меньше трех процентов. Песчинки должны быть как можно меньше. Их размер влияет на качество пенобетона – менее прочный, неравномерный пеноблок, сделанный из крупнозернистого песка. Используют песок из рек, оврагов – он промытый.

Вернуться к оглавлению

Зола

Может частично или полностью заменить песок в пенобетоне, около тридцати процентов цемента экономится. Во многих регионах используют золу-унос – отходы работы теплоэлектростанций. Повысит прочность пеноблоков на основе золы термовлажностная обработка.

Вернуться к оглавлению

Другие

Известняк тонкого помола добавляют пропорцией 20 до 30 процентов от массы цемента. Он играет роль наполнителя на микроскопическом уровне, позволяющего снизить внутреннюю напряженность во время затвердения. Такая примесь придает составу пенобетона дополнительную морозостойкость, понижает его себестоимость.

Микрокремнезем применяют для придания прочности пенобетону. Добывается в процессе плавки ферросилиция в электрической печке в виде конденсата из шаровидных микрочастиц пыли.

Полипропиленовая фибра защищает пенобетон от пластичных изменений на первом этапе затвердения смеси, предотвращая появление микроскопических трещин. Длина используемой фибры для пенобетона 0,6 – 2 см. Пеноблоки с фиброй отличаются прочностью, морозостойкостью, четкими крепкими гранями.

Вернуться к оглавлению

Пенообразователь

Для создания пористости материала добавляют пенообразователь, состав которого включает: костный и мездровый клей, канифоль, каустическая сода, паста скрубберная. Состав раствора требует малой пропорции пенообразователя.

Пенообразователь делится на:

  • искусственные;
  • натуральные – белковые;
  • клеекремневые.

Качество немецких и итальянских производителей натуральных образователей пены доказано. Стоимость таких добавок будет выше. В конечном результате пенобетон выровняет себестоимость при меньших затратах на портландцемент.

Вернуться к оглавлению

Вода

Вода должна соответствовать стандартам. Применяют чистую воду без жира, масла, керосина температурой выше 10 градусов, не больше 60. Теплая вода позволяет в холодную пору года повысить скорость гидратации, снизить возможность трещин. Для разведения смеси пенобетона вода должна быть более мягкой, чистой, чтоб образовалось нужное количество пены.

Вернуться к оглавлению

Добавки

Часто используют составы пенобетонов с присадками: антифризовыми, ускорителями твердения, пластификаторами. Необходимость применения добавок определяется технологией, материалами, желаемым результатом.

Вернуться к оглавлению

Ускорители

Ускорители нужны для повышения сохнущих способностей на начальных этапах твердения, особенно при необходимости возведения прочного каркаса.  Ускорители:

  • электролиты – повышают способность разведения цемента;
  • нитрат, нитрит кальция, поташ – повышают плотность;
  • гидросульфоалюминат кальция повышает кристаллизацию;
  • хлористый кальций позволяет быстро твердеть, имеет низкую стоимость, для нужного эффекта достаточно низкой дозы.

Ускорение должно отвечать требованием:

  • не должно быть чересчур быстрым, чтоб качественно выложить раствор;
  • низкая стоимость добавок;
  • простота в использовании.

Добавление в раствор силикатного стекла должно быть 2,4 % от количества цемента. Имея такую дозировку, он делает смесь более плотной. При большей дозе, вызывает быстрое схватывание в момент замеса, снижает прочность пенобетона.

Вернуться к оглавлению

Пластификаторы

Введения таких добавок позволяет смеси стать более пластичной, гибкой. Они позволяют снизить температуру технического воздействия на конструкцию, помогают лучше переносить раствору морозы, при этом снижают способность сохранять тепло.

Требования, выдвигаемые к пластификаторам:

  • совместимость со всеми ингредиентами;
  • низкий уровень летучести;
  • отсутствие какого-либо аромата;
  • химически неактивные вещества;
  • не должны растворять полимеры в составе.

Вернуться к оглавлению

Противоморозные добавки

Данные вещества позволяют проводить работы связанные с бетонными растворами в зимнее время. Предотвращают замораживание воды в бетоне, таким образом, он не разрушается морозами сохраняет прочность.

Вернуться к оглавлению

Пропорции для получения 1 м3 пенобетона

Марки D400

Отличается низкими прочностными особенностями, применяется в качестве утеплителя. Имеет пропорции:

  • портландцемент – 300 кг;
  • песок 120 кг;
  • образователи пены – 850 г;
  • вода 155 л.

Вернуться к оглавлению

Марки от D600 до D1000

Создают хорошую конструкцию, держат тепло, подходят для строительства домов. Имеет пропорции:

  • портландцемент – 325 кг;
  • песок – 205 кг;
  • пенообразователь – 1,05 кг;
  • вода – 182 л.

Вернуться к оглавлению

Марки D800

Пропорции:

  • портландцемент – 390 кг;
  • песок – 335 кг;
  • пенообразователь – 1 кг;
  • вода – 225 л.

Вернуться к оглавлению

Вывод

Пенобетон – качественный строительный материал, пользуется большим спросом. Имеет простой состав, обеспечивающий его положительные особенности, экологическую безопасность.

Пенобетон — материалы, свойства, преимущества и производство

🕑 Время чтения: 1 минута

Пенобетон — это тип легкого бетона, который изготавливается из цемента, песка или золы-уноса, воды и пены. Пенобетон представляет собой вспененный раствор или вспененный раствор. Пенобетон можно определить как вяжущий материал, состоящий не менее чем на 20 процентов из пены, который механически уносится в пластичный раствор. Сухая плотность пенобетона может варьироваться от 300 до 1600 кг/м3. Прочность пенобетона на сжатие, определенная через 28 суток, колеблется от 0,2 до 10 Н/мм 9 .0005 2 или выше. Пенобетон отличается от воздухововлекающего бетона объемом вовлеченного воздуха. Бетон с воздухововлекающими добавками поглощает от 3 до 8 процентов воздуха. Он также отличается от пенобетона и пенобетона тем же процентом вовлечения воздуха. В случае замедленных минометных систем она составляет от 15 до 22 процентов. В случае газобетона пузырьки образуются химическим путем.

Состав:

  • История пенобетона
  • Производство пенопластического бетона
    • встроенного метода производства пенопластового бетона
    • Pre-Foam Метод производства пенопластового бетона
  • Состав из пенопласта. Детали пенобетона
  • Свойства пенобетона
    • Внешний вид пенобетона
    • Свежие свойства пенобетона
    • Завершенные свойства пенопластого бетона
    • Таблица.1: Типичные свойства пенопластого бетона в его закаленном состоянии
  • Преимущества пенопластового бетона
    • Диспасный Пенобетон имеет долгую историю и впервые был использован в 1923 году. Первоначально он использовался в качестве изоляционного материала. Улучшения за последние 20 лет в области производственного оборудования и более качественных пенообразователей позволяют использовать пенобетон в больших масштабах.

      Производство пенобетона

      Производство пенобетона предполагает разведение ПАВ в воде, которую пропускают через пеногенератор, что позволит получить пену устойчивой формы. Образующаяся пена смешивается с цементным раствором или строительным раствором, так что получается вспененное количество необходимой плотности. Эти поверхностно-активные вещества также используются в производстве наполнителей низкой плотности. Их также называют контролируемым материалом низкой прочности (CLSM). Здесь, чтобы получить содержание воздуха от 15 до 25 процентов, пена добавляется непосредственно в смесь с низким содержанием цемента и богатым песком. Следует иметь в виду, что заполнители низкой плотности поставляются некоторыми производителями в виде пенобетона, поэтому следует быть осторожным с введением в заблуждение. Для производства пенобетона используются два основных метода:

      • Поточный метод и
      • Метод предварительного вспенивания

      Поточный способ производства пенобетона

      Базовая смесь цемента и песка добавляется в блок. В этом агрегате смесь тщательно смешивается с пеной. Процесс смешивания осуществляется с надлежащим контролем. Это поможет в смешивании больших количеств. Встроенный метод включает два процесса;

      • Мокрый метод – встроенная система
      • Сухой метод — встроенная система

      Влажный метод встроенной системы: материалы, используемые в мокром методе, будут более влажными по своей природе. С помощью ряда статических встроенных смесителей основной материал и пена подаются и смешиваются вместе. Непрерывный бортовой монитор плотности используется для проверки смешивания всей смеси. Выходной объем зависит от плотности пенобетона, а не от автобетоносмесителя. Это один 8м 3 Поставка основного материала изготовит 35м 3 пенобетона плотностью 500кг/м 3 . Сухой метод встроенной системы: здесь используются сухие материалы. Их забирают в бортовые бункеры. Отсюда они должным образом взвешиваются и перемешиваются с помощью бортовых миксеров. Смешанные основные материалы затем перекачиваются в смесительную камеру. При мокром способе производства пенобетона добавляют и перемешивают пену. Этот метод использует большое количество воды для смешивания. Из одной партии цемента или смеси золы-уноса можно получить 130 кубометров пенобетона.

      Предварительный способ производства пенобетона

      Здесь грузовик со смесью доставляет основной материал на площадку. Через другой конец тележки предварительно сформированная пена впрыскивается в тележку, в то время как смеситель вращается. Таким образом, небольшое количество пенобетона может производиться для небольших работ, таких как заливка цементным раствором или засыпка траншей. Этот метод позволит получить пенобетон плотностью от 300 до 1200 кг/м 3 . Подача пены будет от 20 до 60 процентов воздуха. Конечный объем пенопласта можно рассчитать, уменьшив количество другого основного материала. Как это осуществляется в грузовике. Для этого метода трудно контролировать стабильный воздух и плотность. Таким образом, степень недостаточной и избыточной доходности должна быть указана и разрешена. При образовании пены ее смешивают с цементно-строительной смесью с водоцементным отношением 0,4-0,6. Если раствор влажный, пена становится неустойчивой. Если она слишком сухая, предварительную пену трудно смешать.

      Состав пенобетона

      Состав пенобетона варьируется в зависимости от плотности, на которую есть спрос. Как правило, пенобетон с плотностью менее 600 кг/м 3 будет содержать цемент, пену, воду, а также некоторую добавку летучей золы или известняковой пыли. Для достижения более высокой плотности пенобетона можно использовать песок. Базовая смесь составляет от 1: 1 до 1: 3 для более тяжелого пенобетона, что соответствует соотношению наполнителя и портландцемента (CEM I). Для большей плотности, скажем, более 1500 кг/м 3 используется больше наполнителя и песка среднего размера. Для уменьшения плотности следует уменьшить количество наполнителя. Рекомендуется исключить пенобетон плотностью менее 600кг/м 3 .

      Материалы для пенобетона
      Цемент для пенобетона

      Обычно используется обычный портландцемент, но при необходимости можно использовать и быстротвердеющий цемент. Пенобетон может включать широкий спектр цемента и другие комбинации, например, 30 процентов цемента, 60 процентов золы-уноса и 10 процентов известняка. Содержание цемента колеблется от 300 до 400 кг/м3.

      Песок для Пенобетон

      Максимальный размер используемого песка может составлять 5 мм. Использование более мелкого песка до 2 мм, количество которого проходит через сито с размером ячеек 600 микрон, колеблется от 60 до 95%.

      Поццоланас

      Дополнительные вяжущие материалы, такие как летучая зола и молотый гранулированный доменный шлак, широко используются в производстве пенобетона. Количество используемой летучей золы колеблется от 30 до 70 процентов. Белый GGBFS колеблется от 10 до 50%. Это уменьшает количество используемого цемента и экономично. Для увеличения прочности можно добавить микрокремнезем; в количестве 10 процентов по массе.

      Пена

      Гидролизованные белки или синтетические поверхностно-активные вещества являются наиболее распространенными формами, на основе которых производятся пены. Пенообразователи на синтетической основе проще в обращении и дешевы. Они могут храниться в течение более длительного периода. Для производства этих пен требуется меньше энергии. Пеноматериалы на белковой основе дороги, но обладают высокой прочностью и производительностью. Пена бывает двух видов: влажная пена и сухая пена. Влажные пены плотностью менее 100 кг/м3 не рекомендуются для изготовления пенобетона. Они имеют очень рыхло расположенную крупнопузырчатую структуру. До мелкой сетки распыляется средство и вода. В результате этого процесса образуется пена с пузырьками размером от 2 до 5 мм. Сухая пена очень стабильна по своей природе. Раствор воды и пенообразователя через сужения нагнетается в камеру смешения компрессорным воздухом. Образовавшаяся пена имеет размер пузырьков меньше, чем влажная пена. То есть меньше 1 мм. Они дают структуру пузырьков, которые расположены равномерно. BS 8443:2005 распространяется на пенообразующие добавки.

      Прочие материалы и заполнители для пенобетона

      Нельзя использовать крупный заполнитель или другой заменитель крупного. Это потому, что эти материалы будут тонуть в легкой пене.

      Детали смеси пенобетона

      Свойства пенобетона зависят от следующих факторов:

      • Объем пенопласта
      • Содержание цемента в смеси
      • Наполнитель
      • Эпоха

      Влияние водоцементного отношения очень мало влияет на свойства пенобетона, в отличие от пены и содержания цемента.

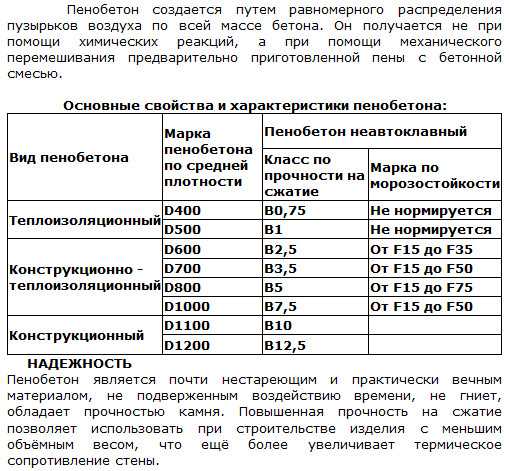

      Свойства пенобетона

      Свойства пенобетона в свежем и затвердевшем состоянии объясняются ниже;

      Внешний вид пенобетона

      Точное сравнение для пены, которая производится для производства пенобетона, напоминает пену для бритья. При смешивании с раствором стандартной спецификации конечная смесь будет напоминать консистенцию йогурта или форму молочного коктейля.

      Свежие свойства пенобетона

      Удобоукладываемость пенобетона очень высока и имеет осадку до разрушения 150 мм. Обладают сильным пластифицирующим эффектом. Это свойство пенобетона делает его востребованным в большинстве областей применения. После того, как поток смеси оставался статичным в течение длительного периода времени, очень трудно восстановить его исходное состояние. Пенобетон в свежем состоянии имеет тиксотропную природу. Вероятность кровотечения в пенобетоне снижается из-за высокого содержания воздуха. При повышении температуры смеси хорошее наполнение и контакты осуществляются за счет расширения воздуха. Если количество используемого песка больше или используются крупные заполнители, отличные от стандартных спецификаций, существует вероятность сегрегации. Это также может привести к схлопыванию пузыря, что приведет к уменьшению общего объема и структуры пены. Перекачку свежего пенобетона можно проводить с осторожностью. Свободное падение пенобетона в конце с турбулентностью может привести к схлопыванию пузырьковой конструкции.

      Затвердевшие свойства пенобетона

      Физические свойства пенобетона четко связаны с плотностью в сухом состоянии. Изменения видны в таблице, приведенной в таблице ниже.

      Таблица 1: Типичные свойства пенобетона в затвердевшем состоянии

      Плотность в сухом состоянии кг/м 3 Прочность на сжатие Н/мм 2 Прочность на растяжение Н/мм 2 Водопоглощение кг/м 2
      400 0,5 — 1 0,05-0,1 75
      600 1-1,5 0,2-0,3 33
      800 1,5 -2 0,3-0,4 15
      1000 2,5 -3 0,4-0,6 7
      1200 4,5-5,5 0,6-1,1 5
      1400 6-8 0,8-1,2 5
      16 00 7,5-10 1-1,6 5

      Теплопроводность пенобетона колеблется от 0,1 Вт/м·К до 0,7 Вт/м·К. Усадка при высыхании составляет от 0,3 до 0,07% при 400 и 1600 кг/м3 соответственно. Пенобетон не обладает эквивалентной прочностью, аналогичной автоклавному блоку с аналогичной плотностью. Под действием нагрузки внутри конструкции создается внутреннее гидравлическое давление, вызывающее деформацию пенобетона. Затвердевший пенобетон обладает хорошей устойчивостью к замораживанию и оттаиванию. Было замечено, что при нанесении пенобетона в температурном диапазоне от -18 до +25 градусов Цельсия признаков повреждения не обнаружено. Плотность используемого пенобетона колеблется от 400 до 1400 кг/м 9 .0005 3 .

      Преимущества пенобетона
      • Пенобетонная смесь не оседает. Следовательно, он не нуждается в уплотнении
      • Собственный вес уменьшен, так как это легкий бетон
      • Пенобетон в свежем состоянии имеет легкотекучую консистенцию. Это свойство поможет в полном заполнении пустот.
      • Структура из пенобетона отлично распределяет и распределяет нагрузку
      • Пенобетон Не создает значительных боковых нагрузок
      • Водопоглощение
      • Партии пенобетона просты в производстве, поэтому проверка качества и контроль выполняются легко
      • Пенобетон имеет повышенную устойчивость к замораживанию и оттаиванию
      • Безопасное и быстрое выполнение работ
      • Экономичный, меньше обслуживания

      Недостатки пенобетона
      • Присутствие воды в смеси делает пенобетон очень чувствительным
      • Трудность в завершении
      • Время перемешивания больше
      • С увеличением плотности снижается прочность на сжатие и прочность на изгиб.

      Подробнее о Специальные бетоны

      Компоненты пенобетона и их свойства

      Пенобетон

      • Автор сообщения:
