Пб плита расшифровка: размеры и технические характеристики плит перекрытия, чертежи плит безопалубочного формования многопустотного типа

Плиты перекрытия пб и пк: отличия, какие лучше

При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Определить марку используемой железобетонной продукции способны только профессионалы. При поверхностном рассмотрении плит перекрытия ПБ и ПК между ними никакой разницы нет, но они имеют существенные отличия.

Слева — железобетонная плита ПК 27-15-8 , справа — плита ПБ 74-12-8.

Разновидности плит

Производится 2 типа панелей перекрытия с маркировкой ПБ и ПК.

Они похожи по следующим эксплуатационным показателям:

• устойчивость к воздействию влаги;
• высокие прочностные характеристики;
• оба строительных материала являются негорючими;
• поглощение шумов.

Но, несмотря на эти сходства, железобетонные конструкции имеют между собой существенные отличия, связанные с технологией их производства. По внешнему виду разницу между ними способны определить только опытные строители.

Железобетонная продукция с маркировкой ПБ производятся по безопалубочной технологии. Для этого используются специальные установки с применением вибрационного уплотнения. Длина продукции устанавливается заказчиком строительного материала, но не более 12 м.

Технология изготовления железобетонной продукции марки ПБ:

• по конвейерной линии передвигается непрерывно бетонный массив;
• при затвердевании бетон разрезается под установленную длину.

Для производства бетонной продукции с маркировкой ПК применяется опалубочная технология:

• металлические опалубки установленных размеров, дополнительно оснащенные армирующими сетками и стальными прутами, заливаются бетонной смесью;
• залитый в металлический каркас бетон подвергается вибрационному уплотнению;
• осуществляется тепловая обработка железобетона;
• после застывания и высыхания готовый продукт извлекается из опалубочной конструкции.

Максимальная длина ПК составляет 7,2 м.

Виды железобетонных перекрытий

Монолитное перекрытие потребует большего количества времени. Это связано с технологическим процессом: сначала необходимо подготовить опалубку, затем связать арматуру и только потом залить бетон. Но и, естественно, выждать некоторое время, чтобы бетон затвердел. Перекрытие плитами происходит намного быстрее. Заранее, ещё на стадии проектирования, в эскизе, плиты необходимо разложить. Тем самым, рассчитать количество и соответствующий размер плит. Далее, Вы заказываете материал на заводе. Желательно, сразу после доставки разложить плиты. Для этого нанимаете грамотных рабочих (которые выполнят свою работу с учётом всех строительных норм) и спецтехнику. Раскладка происходит, буквально, за считанные часы.

Характеристики изделий маркируемых ПБ

Плиты с маркировкой ПБ безопалубочного формования отличаются высокими технико-эксплуатационными характеристиками:

• гладкая внешняя поверхность;
• хорошие шумоизоляционные показатели;
• устойчивость к высоким ударным и механическим нагрузкам;
• возможность эксплуатации в регионах с разными климатическими условиями;
• большой запас прочности;
• уменьшенный вес;
• особенности производственной технологии предоставляют возможность изготавливать железобетонные плиты перекрытия этой марки разной длины;
• повышенные теплоизоляционные характеристики;
• устойчивость бетонного массива перед влагой, которая способствует быстрому разрушению конструкций;
• при необходимости на торцевой поверхности в процессе производства может выполняться косой срез.

Осматривая торцевую часть бетонного изделия маркировки ПБ, можно увидеть, что оно усилено тросами. Они укрепляются стальной арматурой, что повышает их прочностные характеристики.

Что лучше и правильнее выбрать?

Для строения необходимо выбирать определенный тип пустотной плиты. Это правило связано с величиной планируемой нагрузки. Перед началом строительства следует вычислить несущую способность плиты и определить максимальную нагрузку.

При расчете нужно учесть статическое и динамическое воздействие, а также собственную массу плиты.

Только после определения значения действующих нагрузок, можно приступить к подбору изделия. Есть несколько критериев, по которым выбирается разновидность пустотного перекрытия:

• вес плиты – влияет на выбор системы монтажа;
• способ опирания на основание, чтобы избежать деформации стены или увеличения теплопроводности;
• вид армирования плиты;
• тип бетона;
• габаритные размеры;
• форма и величина пустот.

Все перечисленные параметры отражены в маркировке плиты. Конструкция должна:

1. выносить максимальную нагрузку;
2. соответствовать требованиям по параметрам звуко-, тепло- и шумоизоляции.

Если перекрытие не будет соответствовать перечисленным требованиям, то возникнут проблемы в процессе эксплуатации здания.

Свойства продукции, обозначаемой ПК

Технические характеристики железобетонных плит с маркировкой ПК:

• используются для возведения любых типов строительных конструкций;
• срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
• ПК дополнительно усилены металлической или специальной напряженной арматурой;
• обладают 3 группой устойчивости к образованию трещин;
• виброустойчивый строительный материал;
• повышенная звуконепроницаемость;
• не боится воздействия влаги;
• повышенная стойкость к высоким температурам.

Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Достоинства безопалубочной продукции

У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:

1. Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
2. Поверхность стройматериалов отличается высоким качеством. В процессе производства при непрерывном перемещении массы бетона формовка изделий обеспечивается специальным оборудованием. Визуально отличить изделие марки ПБ от ПК можно по виду рабочей поверхности. В первом случае она гладкая, во втором — плоскость изделия имеет существенные отклонения.
3. Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров.
   Шаг изменения габаритов изделия составляет 10 см, а длина может быть от 2 до 12 м.
4. По современной технологии бетонный массив дополнительно армируется. Эта процедура существенно увеличивает прочность готового стройматериала, минимизирует вероятность формирования трещин в результате механического воздействия на изделие.
5. Независимо от габаритов панели усиливаются напряженными тросами. Благодаря этому строительный материал способен выдерживать большие нагрузки — 600-1450 кг/м².
6. Для обустройства в здании необходимых коммуникационных систем в плитах перекрытия можно легко сделать отверстия нужного диаметра, так как в них отсутствует металлический каркас.
7. Под заказ производители изготавливают торцевую часть плиты с уклоном, что расширяет область применения данной продукции. Чаще такой стройматериал используется для перекрытия сооружений нестандартной конструкции.

Единственный недостаток ПБ — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.

Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.

Расшифровка обозначений

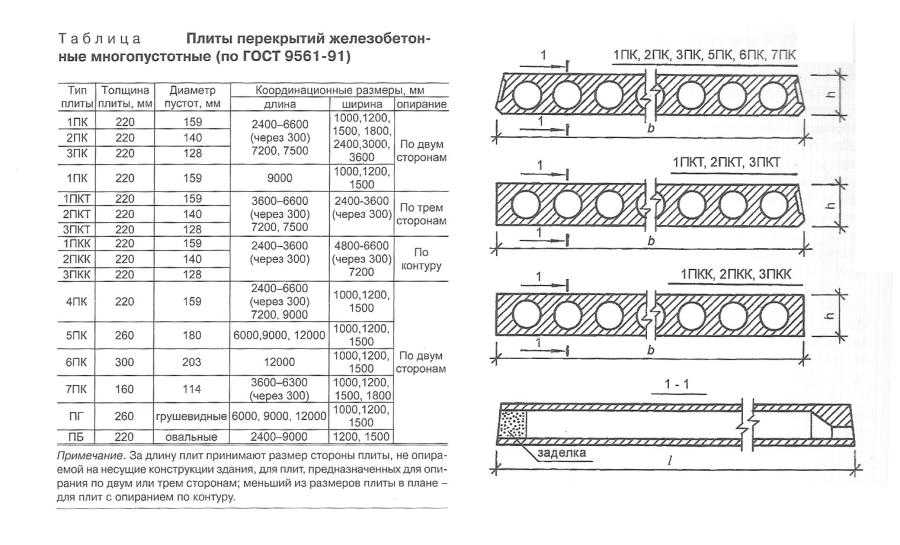

Типы перекрытия имеют буквенную маркировку, стоящее перед ними число указывается у пустотных разновидностей и характеризует диаметр внутренних отверстий. Примеры возможных обозначений и их расшифровка для востребованных сплошных видов приведены в таблице:

Маркировка пустотных панелей включает буквенное обозначение числа сторон опирания плиты («Т» соответствует трем, «К» – четырем). Отсутствие третьей буквы подразумевает поддержку конструкции с двух сторон. Расшифровка основных типов в данном случае:

Основным отличием плит ПК и ПГ от панелей ПБ является метод изготовления: первые две заливаются в опалубочные конструкции, последнюю формуют непрерывном способом (конвейерная технология). Как следствие, перекрытия с маркировкой ПБ имеют более гладкую и защищенную от внешних воздействий поверхность. Они менее ограничены по длине и подходят для помещений с нестандартными габаритами. К недостаткам формовочных плит относят более узкие отверстия (диаметр пустот при маркировке ПБ не превышает 60 мм), в отличие от ПК и ПГ их нельзя сверлить насквозь для прокладки коммуникаций, по крайне мере это правило действует для высотных построек.

Длина и ширина каждого типа также ограничены стандартом, они указываются в дециметрах и округляются в большую сторону. Реальный размер ж/б многопустотных плит обычно меньше на 10-20 мм. Следующее цифровое обозначение характеризует расчетную нагрузку плиты, этот показатель зависит от качества бетона и используемого металла армирования. Класс арматуры указывается не всегда, его упоминание обязательно только у предварительно напряженных конструкций. При необходимости его обозначения ориентируются на технические условия на арматурную сталь.

Следующий пункт маркировки касается марки используемого бетона (не указывается для тяжелых групп). К другим видам относят: ячеистые (Я), легкие (Л), плотные силикатные (С), мелкозернистые (М), жаростойкие (Ж) и пескобетонные (П) составы. У плит перекрытий, предназначенных для работ в условиях воздействия агрессивных сред, указывают стойкость в буквенном выражении: нормальной проницаемости (Н), пониженной (П) и особо низкой (О). Еще одним показателем является сейсмическая устойчивость: конструкции, рассчитанные на такие нагрузки, обозначены буквой «С». Все дополнительные особенности указывают в маркировке изделий арабскими цифрами или буквами.

Стоимость плит

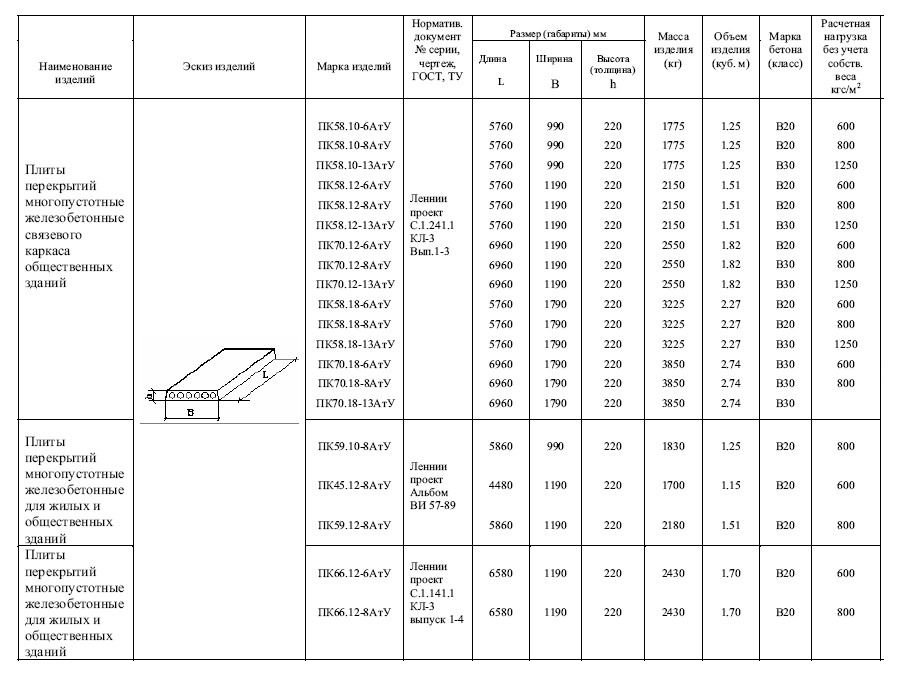

Маркировка	Размеры: Д×Ш×В, см	Вес, кг	Несущая способность, кг/м2	Розничная цена за шт, рубли
Пустотные плиты с круглыми отверстиями, опираемые на 2 стороны
ПК-16.10-8	158×99×22	520	800	2940
ПК-30. 10-8	298×99×22	880	6000
ПК-60.18-8	598×178×22	3250	13340
ПК-90.15-8	898×149×22	4190	40760
Плиты перекрытия, стендового безопалубочного формирования. Изделия ставят на 2 торцевые стороны
ПБ 24.12-8	238×120×22	380	800	3240
ПБ 30.12-12	298×120×22	470	1200	3950
ПБ 100.15-8	998×145×22	2290	800	29100
Ребристые перекрытия без проема в полке
2ПГ 6-3 АIV т	597×149×25	1230	500	12800
4ПГ 6-4 АтVт	597×149×30	1500	820	14150

Основные размеры плит перекрытия | ООО «УБЗ»

В настоящее время наиболее распространены 3 вида многопустотных перекрытий, отличающихся не только названием, но и способом изготовления, а также геометрическими размерами:

• ПК — типовые,
• ПБ; ППС – стендового формования,
• 1,6ПБ; ПНО; ПБО — облегченные.

В этой статье рассмотрим, какие геометрические размеры имеют каждый из этих видов, а также диаметр и расположение отверстий.

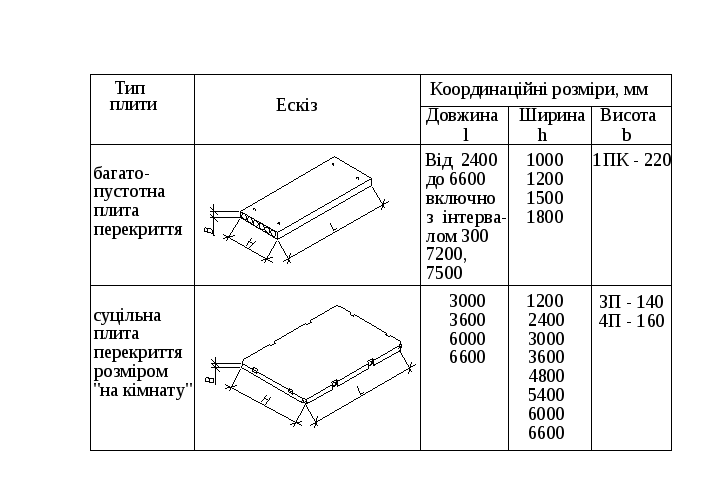

Размеры плит ПК

Это наиболее часто встречающиеся панели, которые производятся в металлоформах, с сеточным (длиной до 4,2) либо преднапряженным (свыше 4,5) армированием. Маркировка изделий содержит геометрические габариты по длине и ширине, а также нагрузку и иногда метод армирования. Например, ПК 51-18-8. Длина 5,1, ширина 1,8, нагрузка 800 кгс/м2.

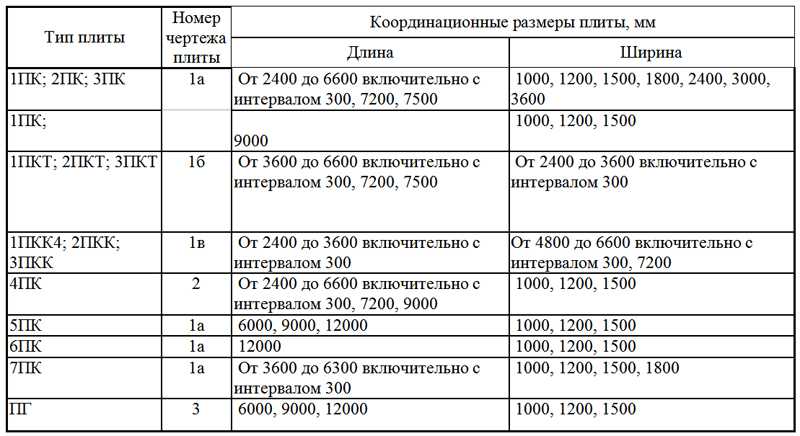

Стандартная ширина панелей может быть 1; 1,2; 1,5 и 1,8. Чаще всего встречаются плиты 12 и 15 дм. Обычно, ими можно набрать любую необходимую ширину проема. Отклонения по этому габариту не могут превышать 6 мм.

Длина, как правило, варьируется в пределах от 1,8 до 7,2 метра, но встречаются панели и до 9 метров. Фактическая длина всегда меньше номинальной, т.е. указанной в маркировке, на 2 см. Это необходимо учитывать при расчете опирания плиты на стену. Предельное отклонение – 8 мм для длины до 4 метров и 10 мм — для более длинных изделий.

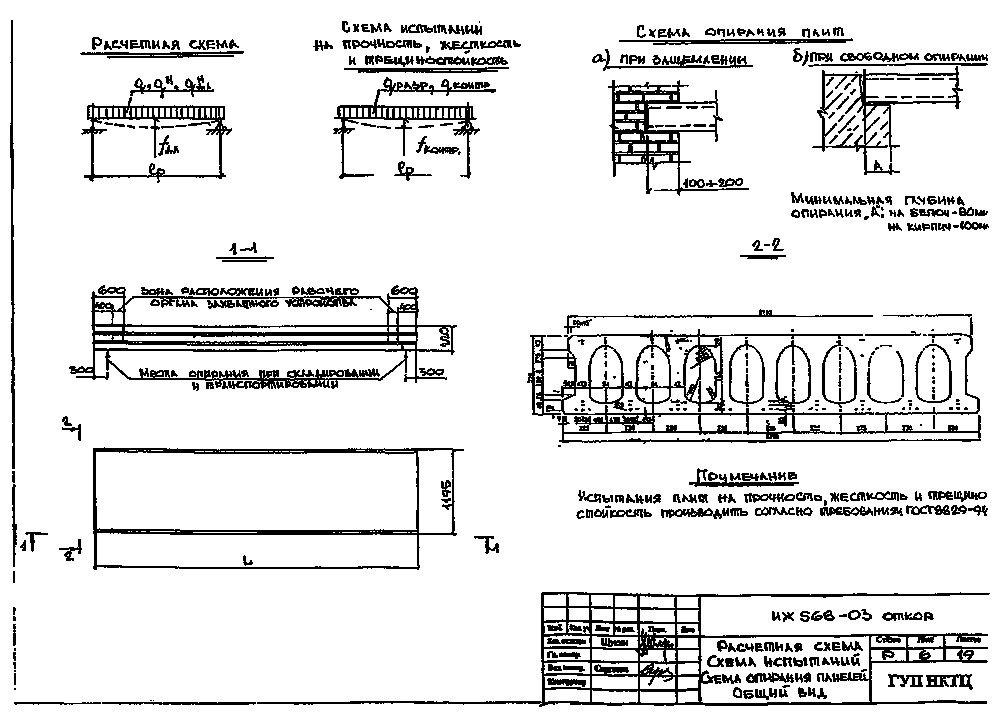

Обычно выпускаются панели с отверстиями диаметром 159 мм. В терминах ГоСТа это плита 1ПК. Расстояние между отверстиями составляет 185 мм от центра до центра пустот. Надо понимать, что это цифры, заложенные ГоСТом, фактические размеры конкретных производителей могут отличаться от заявленных.

Размеры плит перекрытий ПБ

Эти панели производятся по сравнительно новой технологии формования на стендах без использования форм. Основной особенностью является использование преднапряженного армирования вне зависимости от длины, а также марка бетона М-400 и выше. Расшифровка маркировка аналогична ПК.

Ширина зависит от установленного стенда, как правило, это 1,2 метра, но бывают дорожки и другой ширины. Просто 12 дм наиболее удобна для заполнения среднестатистического проема.

Длина очень вариативна и может быть от 1,8 до 12 в зависимости от получаемой нагрузки и высоты плиты. Как правило, типовую нагрузку 800 кгс/м2 для высоты 220 мм по этой технологии можно получить до длины в 9,6 метров.

Диаметр, форма отверстий, а также расстояние между ними определяется изготовителем оборудования и проектом. Для каждого завода эти параметры индивидуальны. Обычно круглые отверстия имеют несколько меньший диаметр, например 150 мм, чтобы обеспечить прочность при давлении вышележащей стены по торцам без использования дополнительного армирования.

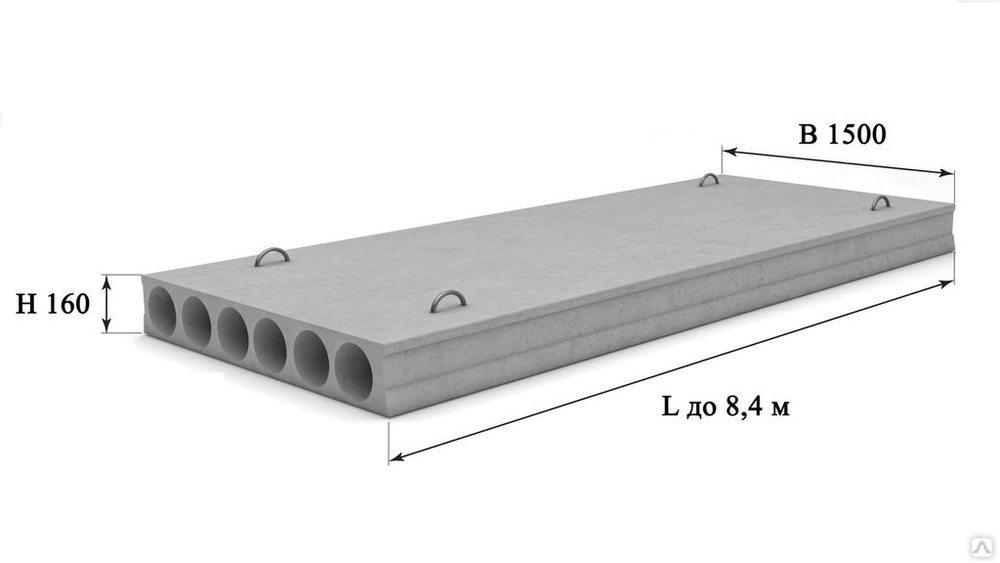

Если стандартные пустотные перекрытия имеют толщину от 220 мм и больше, то облегченные плиты перекрытия рассчитаны на высоту 16 см, что накладывает определенные ограничения на длину этих изделий.

По стандартной технологии изготовления (с помощью форм) на Рязанском заводе №2 выпускаются панели ПНО длиной до 6,3 метра при ширинах 10, 12 и 15 дм.

По технологии стендового формования — облегченные 1,6ПБ и ПБО, без падения несущей способности могут быть до 7,6 метра. Диаметр отверстий, естественно, меньше, и отличается у разных производителей.
