Пб плита перекрытия: в чём отличия? – ЖБИ России

Плиты перекрытия ПБ и ПК

Плита перекрытия ‒ изделие из железобетона, которое широко применяется при создании несущих конструкций. При изготовлении используется бетон высокой марки с добавлением арматуры.Нагрузка такого ЖБ изделия ‒ 6 кПа максимально. Плиты могут быть пустотные, ребристые, сплошные.

Сфера применения

Наибольшей популярностью пользуются пустотные модели. Главное их преимущество ‒ высокие звуко- и теплоизоляционные характеристики, которые достигаются благодаря наличию воздушных полостей. Данные конструкционные элементы используют при устройстве межэтажных перекрытий в кирпичных, блочных и бетонных зданиях.

Ребристые плиты менее популярны, но при возведении кровли на промышленных объектах им нет равным. Главное их достоинство ‒ прекрасное сцепление.

Монолитные ЖБ плиты отличаются высочайшей прочностью. По этому параметру у данной модели нет аналогов. Они нашли широкое применение при строительстве многоэтажных зданий, где немаловажное значение имеют силовые нагрузки.

Преимущества плит в строительстве

Изделия применяются при возведении различных видов зданий: промышленных, гражданских, а также инженерных конструкций (тоннелей, теплотрасс и т.д.). На сегодняшний день сложно найти подходящую замену плитам перекрытия, поскольку они обладают важными свойствами:

• точная геометрия;
• превосходная прочность;
• устойчивость к УФ лучам, сильным морозам, вибрации;
• стойкость к развитию грибков, плесени и других микроорганизмов;
• сочетаемость с другими строительными материалами.

Разновидности плит перекрытия

До покупки таких изделий следует определиться, какой именно вид требуется. Принято выделять следующие варианты: ПК, ПБ, ПНО, ППС. Рассмотрим, чем они отличаются друг от друга.

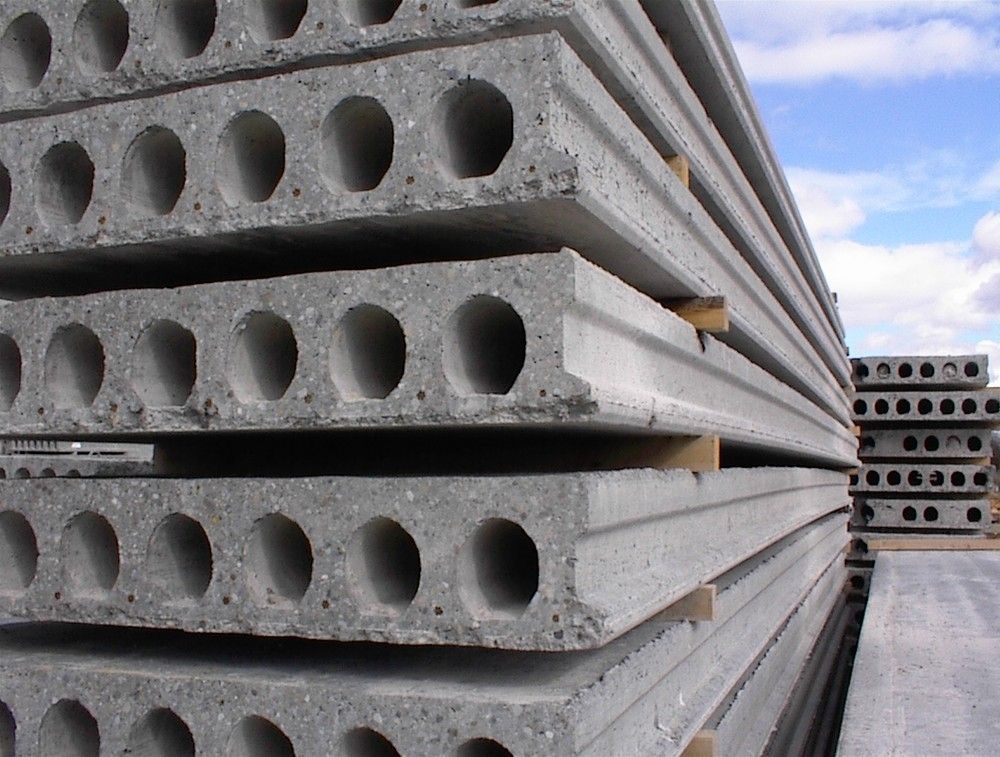

Плиты ПК означают круглопустотную конструкцию. Толщина равняется 220 мм. Изготавливается методом опалубочного формования.

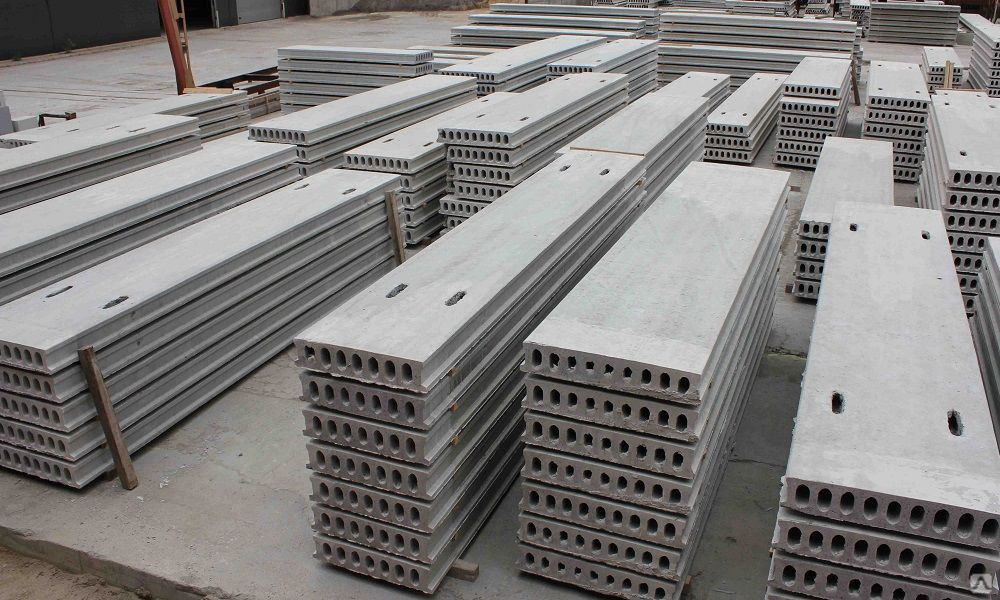

ПБ плиты ‒ многопустотные изделия, толщина аналогична предыдущей разновидности. Производится безопалубочным способом.

ПНО ‒ облегченные модели, разработанные опалубочным методом.

ППС ‒ стендовые плиты.

Любая вышеупомянутая конструкция изготавливается по ГОСТу.

Каждая модель имеет свои обозначения. Разобравшись в них, можно определить, какой именно элемент необходим в том или ином случае.

Как пример, возьмем модель из каталога нашей компании.

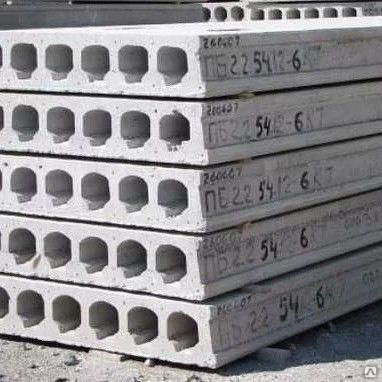

ПБ 22-12-8. Такая плита имеет длину 22 дм, ширину 12 дм, цифра 8 означает максимально допустимую нагрузку.

Основные различия между плитами ПК и ПБ

Это наиболее распространенные разновидности. Поэтому разница именно в этих моделей интересует наших покупателей чаще всего.

ПБ плита перекрытия производится безопалубочным методом. Это значит, что цельный бетонный массив режется на плиты определенной длины. Делается это с помощью конвейера. Длина максимально может доходить до 12 м.

Плита перекрытия ПК изготавливается по опалубочной технологии.

По техническим составляющим плиты ПБ отличаются следующими достоинствами:

• высокая звукоизоляция;
• стойкость к ударным и механическим нагрузкам;
• презентабельный внешний вид;
• стойкость к сильным морозам;
• превосходная прочность;
• сниженный вес за счет присутствия полостей;
• стойкость к осадкам.

Плиты ПК имеют следующие плюсы:

• ускоренные сроки производства;
• больше выбора по способу применения;
• стойкость к образованию  трещин;
• высокая шумоизоляция;
• вибрационная и влагостойкость;
• пожаробезопасность.

Гладкая поверхность плит ПБ позволяет снизить расходы на отделку, в то время как у ПК плит идеальная геометрическая форма, а отсутствие армосетки позволяет провести сквозь отверстия коммуникации. ПК оснащены монтажными скобами для удобства погрузки, выгрузки и монтажа. ПБ плиты потребуют применения такелажной техники. В целом же, оба вида плит не слишком сильно отличаются друг от друга.

Многообразие плит перекрытия позволяет использовать их в различных отраслях строительства в зависимости от вида объекта. Пустотелые снижают вес здания и применимы преимущественно к легким постройкам. Такие конструкции обладают повышенной шумо- и теплоизоляцией. Монолитные плиты прослужат гораздо дольше, выдерживают сильные нагрузки и применяются при возведении многоэтажек.

Какие плиты перекрытия лучше ПК или ПБ?

Оглавление статьи:

Плиты перекрытия ПБ и ПК — в чем разница?

При строительстве зданий между этажами используются прочные железобетонные перекрытия разных видов, которые сложно отличить по внешнему виду друг от друга. Определить марку используемой железобетонной продукции способны только профессионалы. При поверхностном рассмотрении плит перекрытия ПБ и ПК между ними никакой разницы нет, но они имеют существенные отличия.

Слева — железобетонная плита ПК 27-15-8 , справа — плита ПБ 74-12-8.

Разновидности плит

Производится 2 типа панелей перекрытия с маркировкой ПБ и ПК.

Они похожи по следующим эксплуатационным показателям:

• устойчивость к воздействию влаги;
• высокие прочностные характеристики;
• оба строительных материала являются негорючими;
• поглощение шумов.

Но, несмотря на эти сходства, железобетонные конструкции имеют между собой существенные отличия, связанные с технологией их производства. По внешнему виду разницу между ними способны определить только опытные строители.

Железобетонная продукция с маркировкой ПБ производятся по безопалубочной технологии. Для этого используются специальные установки с применением вибрационного уплотнения. Длина продукции устанавливается заказчиком строительного материала, но не более 12 м.

Технология изготовления железобетонной продукции марки ПБ:

• по конвейерной линии передвигается непрерывно бетонный массив;
• при затвердевании бетон разрезается под установленную длину.

• металлические опалубки установленных размеров, дополнительно оснащенные армирующими сетками и стальными прутами, заливаются бетонной смесью;
• залитый в металлический каркас бетон подвергается вибрационному уплотнению;
• осуществляется тепловая обработка железобетона;
• после застывания и высыхания готовый продукт извлекается из опалубочной конструкции.

Максимальная длина ПК составляет 7,2 м.

Характеристики изделий маркируемых ПБ

Плиты с маркировкой ПБ безопалубочного формования отличаются высокими технико-эксплуатационными характеристиками:

• гладкая внешняя поверхность;
• хорошие шумоизоляционные показатели;
• устойчивость к высоким ударным и механическим нагрузкам;
• возможность эксплуатации в регионах с разными климатическими условиями;
• большой запас прочности;
• уменьшенный вес;
• особенности производственной технологии предоставляют возможность изготавливать железобетонные плиты перекрытия этой марки разной длины;
• повышенные теплоизоляционные характеристики;
• устойчивость бетонного массива перед влагой, которая способствует быстрому разрушению конструкций;
• при необходимости на торцевой поверхности в процессе производства может выполняться косой срез.

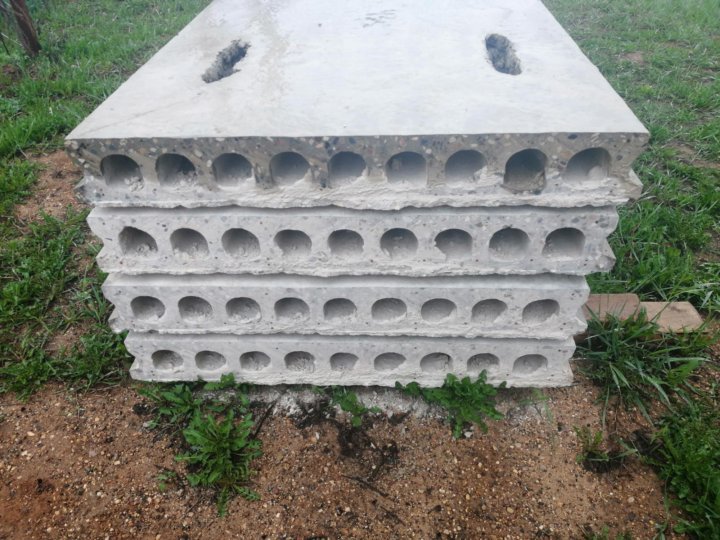

Осматривая торцевую часть бетонного изделия маркировки ПБ, можно увидеть, что оно усилено тросами. Они укрепляются стальной арматурой, что повышает их прочностные характеристики.

Свойства продукции, обозначаемой ПК

Технические характеристики железобетонных плит с маркировкой ПК:

• используются для возведения любых типов строительных конструкций;
• срок изготовления — 2 недели, что способствует сокращению сроков выполнения строительных работ;
• ПК дополнительно усилены металлической или специальной напряженной арматурой;
• обладают 3 группой устойчивости к образованию трещин;
• виброустойчивый строительный материал;
• повышенная звуконепроницаемость;
• не боится воздействия влаги;
• повышенная стойкость к высоким температурам.

Опалубочные панели оснащаются производителем специальными монтажными проушинами, которые облегчают их перемещение.

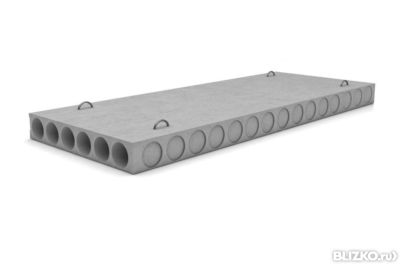

Плита ПК имеет стальные проушины для транспортировки и монтажа.

Достоинства безопалубочной продукции

У железобетонных плит безопалубочного типа есть преимущества перед другими строительными материалами:

1. Минимальные допуски, которые обеспечивают точные геометрические размеры и правильную форму изделия. Это существенно облегчает строительные работы, так как одинаковые плиты правильной геометрической формы легче монтировать.
2. Поверхность стройматериалов отличается высоким качеством. В процессе производства при непрерывном перемещении массы бетона формовка изделий обеспечивается специальным оборудованием. Визуально отличить изделие марки ПБ от ПК можно по виду рабочей поверхности. В первом случае она гладкая, во втором — плоскость изделия имеет существенные отклонения.
3. Технология производства без использования опалубки позволяет изготавливать железобетонные плиты разных размеров.

Единственный недостаток ПБ — это некоторые затруднения в процессе их транспортировки и перемещения, что невозможно сделать без применения специального такелажного оснащения. А изделия с маркировкой ПК изначально оснащаются специальными монтажными проушинами.

Несмотря на недостатки, панели перекрытия ПБ и ПК благодаря хорошим прочностным качествам востребованы в строительстве. Марку изделия для выполнения строительного проекта устанавливают профессиональные строители или проектировщики.

Плиты перекрытия ПК и ПБ – отличия

Плиты перекрытия ПК и ПБ – отличия

Содержание

Установка перекрытия является одним из важнейших этапов в строительстве. Самым универсальным материалом для перекрытия являются пустотные плиты. Пустотные плиты бывают ПБ и ПК, их отличия мы и рассмотрим в данной статье.

Каким образом производятся плиты ПБ и ПК

Маркировкой ПК и ПБ обозначают плиты перекрытия с пустотами. Именно благодаря этим пустотам, расположенным по всей длине, у плиты уменьшается вес, по сравнению с монолитными перекрытиями.

Главное отличие плит ПБ и ПК:

ПБ – процесс изготовления происходит на специальном станке без использования опалубки.

ПК – при изготовлении принимают опалубку, это старая технология.

Плиты ПК изготавливаются из бетона маркой от М200 до М400. Используется арматура с маркировкой AIII. Если изготавливаются плиты длиннее 4.3 метров, то применяют напряженную арматуру. Как мы говорили, плита изготавливается в опалубке, а уплотнение осуществляется специальными вибраторами.

Для плит ПБ применяется более прочный бетон маркировки М400 или М500. В таких плитах независимо от их длины применяются предварительно напряженная арматура. Благодаря этому напряжению, плиты меньше изгибаются.

Плиты ПК и ПБ, технические характеристики

Самый главный параметр плит перекрытий – это несущая способность . Этот параметр выражает то, какую нагрузку способна выдержать плита, не разрушившись. Стандартной несущей способностью плит ПК является 800 килограмм на квадратный метр, иногда можно увидеть плиты с характеристиками 1250 килограмм на м 2 . У плит ПБ более обширный разброс характеристик, от 30 до 1600 килограмм на квадратный метр. Несмотря на большой выбор величин, стандартом принято считать 800 килограмм.

Рассмотрим геометрические характеристики плит:

• Для каждого вида плит стандартом считается 22 см.
• Длина. Максимальна длинна плит ПК, чуть больше 7 метров, а ПБ Почти 11 метров.
• Поверхность. В этом показателе выигрывают плиты ПБ, так как за счет современной технологии, имеют более гладкую форму, что позволят сильно сэкономить на работах по отделке.

Стоит так же отметить, что плиты ПБ более точны по своей геометрии, что обусловлено технологией непрерывного формирования.

Чем особенны плиты ПК

Изделиям, выполненным с применением опалубки характерны следующие характеристики :

• Петли. Плиты оснащены специальными петлями, которые значительно упрощают транспортировку и укладку.
• Большие пустоты внутри плиты. Эти отверстия предназначены для прокладки в них коммуникаций.

Положительные качества технологии без опалубки

Плиты Пб обладают следующими положительными качествами:

• Можно резать торцы под любыми углами.
• Хорошая точность изготовления способствует уменьшению зазоров между плитами при укладке на здание.
• Так как внутри плиты нет сетки из арматуры, легче делать отверстия для дымоходов или коммуникаций.

Так как нет специальных скоб, это создает некоторые проблемы в процессе загрузки, выгрузки и установки.

Какие отличия в монтаже плит ПБ и ПК

Никаких отличий в монтаже нет, всё предельно одинаково. Единственно отличие в зазорах между плитами, которые в последствие замазываются.

Однако, пару отличий можно отметить:

Плиты, изготовленные с опалубкой, поднимаются и устанавливаются при помощи специальных скоб, а плиты ПБ перемещают, используя такелажные приспособления.

Плиты, которые изготовили без применения опалубки, опираются на стены двумя сторонами, но без выступа.

Список отличий плит ПБ и ПК

Для удобства восприятия мы сделали таблицу, в которой можно увидеть отличия плит.

Современная технология, без опалубки

Устаревший метод формирования, при помощи опалубки

1 м; 1,2 м; 1,5 м; 1,8 м

От 300 до 1600кг/м 2

800 кг/м 2 , иногда – 1250 кг/м 2

Всего 2 короткие стороны

Стандартно всего стороны, есть плиты, которые опираются на 3 или 4 стороны

Низкое качество поверхности

Если вам необходимо заказать плиты перекрытия серии ПК или ПБ, то следует обратиться в IS GROUP. Мы готовы предоставить различные конструкции, в любой регион страны. У нас вы сможете найти различные дорожные плиты, аэродромные плиты блоки ФБС, СВАИ, плиты перекрытия и многие другие плиты ЖБИ. Доставка осуществляется железнодорожным транспортом. Если в вашем городе нет компании, которая может обеспечить вас строительными материалами, то обязательно обратитесь к нам по телефону +7 (495) 175 23 21.

Плиты перекрытия. Отличия плит ПБ от ПК

Полезная информация

Планируя строительство дома необходимо тщательно просчитать стоимость и целесообразность применения всех материалов. У непрофессиональных строителей часто возникает вопрос, какие лучше использовать плиты перекрытия — ПК или ПБ. Для того чтобы осуществить осознанный выбор, необходимо разобраться, в чем состоят отличия плит ПБ и ПК. Как обычно, все технические характеристики закладываются еще на стадии производства.

Способ производства плит перекрытий

В плитах ПК используется железобетон классом В15 и выше. Армирование производится стальной предварительно напряженной арматурой. Обычно для армирования используются две сетки (вверху ВР-I 3-4 мм диаметром, а внизу усиленная из арматуры 8-12 мм класса АIII), но если длина плиты планируется более 4,2 метра, то необходимо проводить еще и преднапряжение армирующих элементов. Также для придания прочности для больших габаритов используются арматурные прутки АтV. Для качественного закрепления всех армирующих элементов используется опалубка в виде металлических форм, в которые заливается бетонная смесь.

Для производства плит ПБ применяется бетон более высоких марок. Например, на заводе нашей компании «Промстройдеталь» используется бетонная смесь марки Б30. Для армирования мы применяем преднапряженную проволоку из более прочных, дорогих металлических сплавов. Она гарантирует изделиям надежность и долговечность. Но в то же время увеличивается и вес готового изделия – так, плита ПБ в среднем на 6% тяжелее плиты ПК.

Использование высокотехнологичного оборудования «ТЕХНОСПАН» позволяет создавать идеальную геометрию плит компании «Промстройдеталь». Более подробно ознакомиться с методом производства плит ПБ Вы можете, посмотрев видео, либо перейдя по ссылке «Производство плит перекрытий».

Отличительные черты плит ПБ и ПК

Взглянув на особенности производства, можно оценить, чем плиты перекрытия ПБ выгодно отличаются от ПК:

• Использование одного вида проволоки и её более компактное расположение облегчает и ускоряет производство;
• Бетон более высоких марок позволяет увеличить прочность изделия;
• Более эргономичное расположение армирующих элементов позволяет значительно ускорить производство, а значит Вы можете заказать плиты именно под свои нужды и получить их в кратчайшие сроки.
• Плиты перекрытия ПБ можно нарезать с любым необходимым шагом в 10 сантиметров, в то время как длина плит ПК задается наличием форм определенного размера у производителя.

Плиты ПК и ПБ: разница в применении

Технологические особенности производства позволяют понять, какие плиты перекрытия — ПК или ПБ — лучше применить в Вашем случае. При строительстве относительно небольшого частного дома разница между плитами ПК и ПБ становится решающей. Выбирая ПБ, вы получаете следующие неоспоримые преимущества:

• Заказ плит любых необходимых габаритов;
• Наличие скрытых монтажных петель для более ровной состыковки плит;
• Возможность создания косых срезов до 45°, которые необходимы, например, для перекрытия эркеров;
• Одинаковое предварительное натяжение на плитах всех габаритов;
• Более ровную поверхность готового изделия за счет технологии производства без опалубки.

Таким образом, сегодня вопрос выбора между плитами перекрытия ПК или ПБ для частного, а особенно загородного, строительства практически не стоит. Имеющиеся отличия плит перекрытия ПК и ПБ обусловлены техническими условиями производства. Так, ПК — более старый вариант, преимущества которого ограничены самой технологией, а ПБ — вариант современный, более привлекательный по скорости производства, конечным характеристикам и функциональности.

Чем отличаются плиты ПК от плит ПБ?

Чем отличаются плиты ПК от плит ПБ?

Железобетонные плиты ПБ и ПК относятся к категории пустотных плит перекрытия. Пустоты в них расположены по всей длине, что обеспечивает небольшой вес по сравнению с монолитными перекрытиями, позволяет незначительно улучшить звуко- и теплоизоляционные характеристики. Основное отличие плит ПК и ПБ заключается в их технологии изготовления:

ПК – изготовляются по старому методу опалубочного формования.

ПБ – производятся по новой технологии безопалубочного непрерывного формования.

Изготовление плит марки ПБ методом непрерывного формования ЖБИ серии ПК производятся из бетона марки М200-М400. Для армирования применяется арматура класса АIII. В изделиях длиной более 4,2м используются преднапряженные армирующие элементы. Формование осуществляется в металлической опалубке с последующим уплотнением бетона с помощью специального вибрационного оборудования.

Плиты перекрытия ПБ изготовляются с применением бетона более высоких марок прочности – М400-М500. Для армирования изделий любой длины используется преднапряженная арматура. Предварительное напряжение сжатых и растянутых зон позволяет минимизировать свободный прогиб ЖБИ этого типа и увеличить их стойкость к трещинообразованию по сравнению с ПК.

Чтобы окончательно определиться с вопросом о том, какие выбрать плиты перекрытия – ПК или ПБ, нужно рассмотреть и другие их особенности – основные технические характеристики, геометрические параметры и конструктивные отличия.

Одной из основных технико-эксплуатационных характеристик плит перекрытия является их несущая способность. Данный параметр определяет предельную нагрузку, превышение которой ведет к деформации и нарушению целостности конструкций. Железобетонные изделия ПК выпускаются со стандартной несущей способностью 800 кг/м2. Гораздо реже можно встретить продукцию с предельной нагрузкой 1250 кг/м2.

Плиты ПБ производятся в более широком ассортименте по несущей способности – от 30 до 1600 кг/м2, но тем не менее, стандартной несущей способностью является 800кг/м2.

Геометрические параметры ЖБИ, изготовленных опалубочным и безопалубочным методами: Максимальная длина – у ПБ составляет 12,0 м, у ПК 7,2 м.
Ширина – 1, 1,2 и 1,5 , м.

Конструкции ПК могут иметь ширину 1,8 м, но широкого распространения не нашли из-за большого веса, поэтому встречаются очень редко. Толщина – стандартная 220 мм. Качество поверхности – плиты ПБ отличаются гладкой поверхностью с минимальным количеством дефектов, что позволяет сэкономить на отделочных работах (за счет нанесения более тонкого слоя стяжки). ПК формуются в металлических опалубках, поэтому качество поверхности существенно ниже.

Также изделия ПБ характеризуются более качественной геометрией, что достигается благодаря современной технологии непрерывного формования.

Пустотелые плиты ПК опалубочного формования характеризуются следующими конструктивными особенностями, которые отличают их от изделий ПБ: Большой диаметр продольных технологических пустот – в зависимости от разновидности может составлять 149 и 160 мм. Это позволяет прокладывать по ним инженерные коммуникации – например, канализационные стояки, стандартное сечение которых обычно не превышает 100 мм. Наличие монтажных петель – обеспечивают легкое перемещение ЖБИ при транспортировке и укладке.

Железобетонные изделия ПБ обладают большим количеством преимуществ: Минимальные допуски – обеспечивают идеально точные геометрические размеры, что облегчает монтажные работы. Широкий выбор типоразмеров – резка выполняется после формования, поэтому плиты выпускаются длиной от 1,6 до 12,0 м с шагом 100 мм. Возможность резки торцевой части под любым углом. Отсутствие армирующей сетки в конструкции – позволяет проще и быстрее формировать каналы под инженерные коммуникации.

Чем отличаются плиты ПК от плит ПБ?

Какую плиты выбирать решать Вам. Весь ассортимент плит на нашем сайте
За новостями и акциями следите в нашей группе в ВК
По вопросам и расчету заявок звоните: +79193233344 Анастасия

Компания ООО «ЖБИ-ЧЕЛ» предлагает вам широкий ассортимент ЖБИ-ИЗДЕЛИЙ собственного производства, а также ведущих производителей Челябинской области и УРФО: Плиты перекрытия ПК и ПБ, ПТП, Фундаментые блоки, фундаментные подушки, кольца колодцев и их комплектующие, прогоны, перемычки, сваи, лестничные марши, ступени, утяжелители, лотки, изделия для дорожного строительства, изделия для строительства кабельных линий и линий электропередач и т.д.

• Главная
• Товары
• Услуги
• Акции
• Калькулятор
• О компании
• Отзывы
• Новости
• Контакты

Плиты перекрытия ПБ и ПК: отличия

Плиты перекрытия ПБ и ПК: отличия

© ООО «СтройПартнер» 2009-2018

Адрес: 119071 , г. Москва , 2-й Донской проезд, д. 4 стр. 1

Сооружение перекрытия – один из важнейших этапов строительства здания. К числу универсальных материалов, использующихся при устройстве горизонтальных несущих конструкций в зданиях жилого и общественного назначения, являются многопустотные плиты перекрытия ПК и ПБ, отличия которых мы и рассмотрим в нашей статье.

Особенности производства плит с маркировкой ПК и ПБ

Железобетонные изделия серий ПБ и ПК относятся к категории пустотных плит перекрытия. Технологические пустоты в их конструкции расположены по всей длине, что обеспечивает небольшой вес по сравнению с монолитными перекрытиями, позволяет незначительно улучшить звуко- и теплоизоляционные характеристики.

Основное отличие плит ПК и ПБ заключается в их технологии изготовления:

• ПК – изготовляются по старому методу опалубочного формования.

Фото 1. Производство изделий марки ПК

ПБ – производятся по новой технологии безопалубочного непрерывного формования.

Фото 2. Изготовление плит марки ПБ методом непрерывного формования

ЖБИ серии ПК производятся из бетона марки М200-М400. Для армирования применяется арматура класса АIII. В изделиях длиной более 4,2 м используются преднапряженные армирующие элементы. Формование осуществляется в металлической опалубке с последующим уплотнением бетона с помощью специального вибрационного оборудования.

Детальнее технология производства рассмотрена в следующем видео:

Плиты перекрытия ПБ изготовляются с применением бетона более высоких марок прочности – М400-М500. Для армирования изделий любой длины используется преднапряженная арматура. Предварительное напряжение сжатых и растянутых зон позволяет минимизировать свободный прогиб ЖБИ этого типа и увеличить их стойкость к трещинообразованию по сравнению с ПК.

Техника изготовления рассмотрена в представленном ниже видеоматериале:

Чтобы окончательно определиться с вопросом о том, какие выбрать плиты перекрытия – ПК или ПБ, нужно рассмотреть и другие их особенности – основные технические характеристики, геометрические параметры и конструктивные отличия.

Технические характеристики плит маркировки ПБ и ПК

Одной из основных технико-эксплуатационных характеристик плит перекрытия является их несущая способность. Данный параметр определяет предельную нагрузку, превышение которой ведет к деформации и нарушению целостности конструкций.

Железобетонные изделия ПК выпускаются со стандартной несущей способностью 800 кг/м2. Гораздо реже можно встретить продукцию с предельной нагрузкой 1250 кг/м2. Плиты ПБ производятся в более широком ассортименте по несущей способности – от 30 до 1600 кг/м2, но тем не менее, стандартной несущей способностью является 800кг/м2.

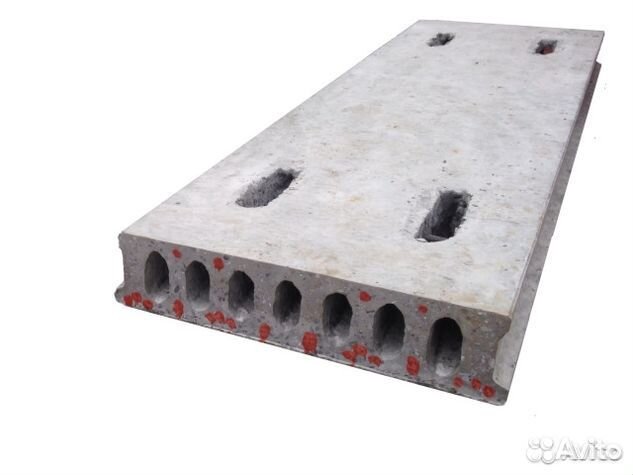

Фото 3. Внешний вид изделий ПК

Геометрические параметры ЖБИ, изготовленных опалубочным и безопалубочным методами:

• Максимальная длина – у ПБ составляет 10,8 м, у ПК 7,2 м.
• Ширина – 1, 1,2 и 1,5 м. Конструкции ПК могут иметь ширину 1,8 м, но широкого распространения не нашли из-за большого веса, поэтому встречаются очень редко.
• Толщина – стандартная 220 мм.
• Вес – здесь преимущество на стороне конструкций типа ПК, которые примерно на 4-6 % легче, чем ПБ. Это обусловлено в основном размерами и формой технологических пустот.
• Качество поверхности – плиты ПБ отличаются гладкой поверхностью с минимальным количеством дефектов, что позволяет сэкономить на отделочных работах (за счет нанесения более тонкого слоя стяжки). ПК формуются в металлических опалубках, поэтому качество поверхности существенно ниже.

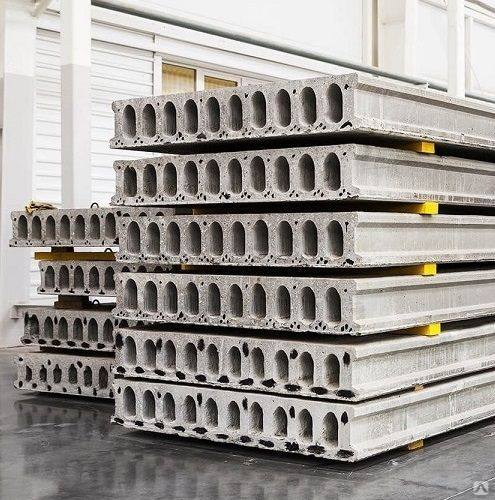

Фото 4. Внешний вид плит ПБ

Также изделия ПБ характеризуются более качественной геометрией, что достигается благодаря современной технологии непрерывного формования.

Отличительные особенности плит марки ПК

Пустотелые плиты опалубочного формования характеризуются следующими конструктивными особенностями, которые отличают их от изделий ПБ:

• Большой диаметр продольных технологических пустот – в зависимости от разновидности может составлять 149 и 160 мм. Это позволяет прокладывать по ним инженерные коммуникации – например, канализационные стояки, стандартное сечение которых обычно не превышает 100 мм.
• Наличие монтажных петель – обеспечивают легкое перемещение ЖБИ при транспортировке и укладке.

Преимущества безопалубочных плит перекрытия

Железобетонные изделия ПБ обладают большим количеством преимуществ:

• Минимальные допуски – обеспечивают идеально точные геометрические размеры, что облегчает монтажные работы.
• Широкий выбор типоразмеров – резка выполняется после формования, поэтому плиты выпускаются длиной от 1,6 до 10,8 м с шагом 100 мм.
• Возможность резки торцевой части под любым углом.
• Отсутствие армирующей сетки в конструкции – позволяет проще и быстрее формировать каналы под инженерные коммуникации.

Фото 5. Перекрытия из плит ПБ

Отсутствие монтажных скоб в конструкции безопалубочных плит вызывает необходимость использовать специальные такелажные приспособления для погрузки, выгрузки и монтажа.

Сравнение монтажа плит ПК и ПБ

Существенных отличий в технологии монтажа опалубочных и безопалубочных плит перекрытия нет. Глубина опирания на несущие стены составляет в пределах 100-150 мм в зависимости от материала стеновых конструкций, укладка производится на слой раствора толщиной 20-30 мм, зазоры между уложенными элементами заполняются цементно-песчаной смесь или бетоном.

Но некоторые отличительные аспекты при монтаже изделий ПБ и ПК все же имеются:

• Безопалубочные ЖБИ опираются только на 2 короткие стороны, что обусловлено их конструктивными особенностями. Опалубочные выпускаются нескольких видов с возможностью опирания на 2 (ПК), 3 (ПКТ) и 4 (ПКК) стороны.

Фото 6. Процесс укладки изделий ПК

Перемещение изделий опалубочного формования осуществляется за монтажные скобы, плит ПБ – с помощью специализированных такелажных приспособлений.

Фото 7. Монтаж плит ПБ

Перечень основных отличий плит ПК от ПБ

Чтобы вам было удобнее сравнить, чем отличаются плиты перекрытия ПК и ПБ, все конструктивные отличия сведены в общую таблицу.

Таблица 1. Сравнительные характеристики железобетонных плит марок ПБ и ПК

0 0 голоса

Рейтинг статьи

Sika® FloorJoint PB-30 PDRS | Стыки полов

Технический паспорт продукта Показать все документы

Сборная система соединения пола из углеродного волокна со встроенным уплотнением для автостоянок

Sika® FloorJoint PB-30 PDRS представляет собой сборную систему соединения полов из композита, армированного углеродным волокном (CFRP), со встроенным сменным резиновым уплотнением и высокой механической прочностью. Его концентрическое встроенное резиновое уплотнение обеспечивает низкую вибрацию при прямом движении автомобиля. Подходит для вертикального и горизонтального перемещения бетонной плиты. Ширина зазора: 0–50 мм. Вертикальное перемещение: 30 мм.

• Шлифуемый профиль для ровной интеграции в поверхность пола
• Подходит для вертикальных и горизонтальных перемещений
• Низкая вибрация при прямом движении автомобиля
• Коэффициент теплового расширения такой же, как у полов на основе смолы
• Сменное резиновое уплотнение
• Простота установки к ремонту
• Короткое время простоя — Пригоден для эксплуатации через 24 часа
• Высокая химическая стойкость
• Не подвержен коррозии
• Высокая механическая стойкость
• Подвижность шва по горизонтали: 50 мм (-20/+30 мм)
• Подвижность шва по вертикали: 30 мм (-15/+15 мм)
• Углубленный фланец по обеим сторонам панели
• Двойная водонепроницаемая конструкция со встроенным Sikadur Система Combiflex SG

Технический паспорт продукта Показать все документы

Структура системы

Применение

• Система швов полов для новых и отремонтированных швов в бетоне / бетонных стяжках в:
• Внутренние и внешние зоны настилов и пандусов автостоянок

Преимущества

• Шлифуемый профиль для ровной интеграции в поверхность пола
• Подходит для вертикальных и горизонтальных перемещений
• Низкая вибрация при прямом движении автомобиля
• Коэффициент теплового расширения такой же, как у полов на основе смолы
• Сменное резиновое уплотнение
Легкость в установке установка / простота ремонта
• Короткое время простоя — можно использовать через 24 часа
• Высокая химическая стойкость
• Не подвержен коррозии
• Высокая механическая стойкость
• Подвижность шарнира по горизонтали: 50 мм (-20/+30 мм)
• Подвижность шарнира по вертикали: 30 мм (-15/+15 мм)
• Утопленный фланец по обеим сторонам панели
• Двойная водонепроницаемая конструкция со встроенной системой Sikadur Combiflex SG

Упаковка

См. индивидуальный лист технических данных.

Сведения о системе

Устойчивое развитие / Сертификаты / Разрешения

ОДОБРЕНИЯ / СЕРТИФИКАТЫ

• Испытания на огнестойкость DIN EN 13501-1, Sika ^® FloorJoint, Hoch, отчет об испытаниях № PB-Hoch-140803-3
• Испытания на огнестойкость DIN EN ISO 11925-2 12 010 Sika 9 FloorJoint, Hoch, отчет об испытаниях № PB-Hoch-140801-3
• Испытания на огнестойкость DIN EN ISO 9239-1, Sika ^® FloorJoint, Hoch, отчет об испытаниях № PB-Hoch-140802-3

Информация о системе

Структура системы

Sika® FloorJoint PB-30 PDRS
