Плиты перекрытия: серия, размеры, длина, конструкция

Плиты перекрытия – это железобетонные горизонтальные конструкции, которые в здании выступают в качестве чердачной или межэтажной перегородки. Современное строительство использует изделия данного типа в самых разных зданиях как индивидуального назначения, так и промышленного, независимо от этажности.

Железобетонные плиты перекрытия производятся в различных размерах, весе, что соответственно сказывается на характеристиках и свойствах. Большая часть изделия выпускается в стандартных габаритах, но возможно производство по индивидуальному заказу в соответствии с расчетами и требованиями заказчика.

Независимо от типа и параметров, железобетонная плита производится из качественного легкого/тяжелого бетона, с обязательным усилением арматурным каркасом.

Арматура предварительно механически или термически натягивается, после застывания бетона отпускается. Это делает плиты более прочными (арматура в таком случае называется напряженной).

Торцы плит, непосредственно участвующие в опирании, усиливаются разными способами – дополнительной арматурой, специальными конструкционными элементами, в многопустотных плитах отверстия могут заполняться бетоном либо выполняется сужение поперечного сечения пустот. Все виды плит снаружи оснащены специальными петлями, необходимыми для работы с краном в процессе монтажа. Петли могут находиться сверху либо внутри изделия в открытых полостях.

Все плиты ЖБИ выполняются в четком соответствии с ГОСТом, в установленных размерах, из правильно приготовленного материала, что гарантирует соблюдение технических характеристик. Когда проектируется железобетонное перекрытие, подбираются плиты с необходимыми параметрами и свойствами.

Основные функции и применение

Стандартная железобетонная плита представляет собой плоский кусок бетона прямоугольной формы с каркасом из стальных прутьев внутри и специальными петлями снаружи. Обычно такие плиты используются для монтажа перекрытий разнообразных зданий и сооружений.

Существует большое количество изделий, которые отличаются по весу, размерам, параметрам.

В качестве перекрытия плита берет на себя полный вес остальных частей конструкции, воспринимает несущую нагрузку и равномерно распределяет ее дальше. Правильность выполнения расчетов и подбор соответствующих плит напрямую влияют на прочность, надежность и долговечность всего здания.

Основные характеристики перекрытия железобетонными плитами:
  • Прочность – из-за необходимости выдерживать серьезные расчетные несущие нагрузки
  • Жесткость – в конструкции перекрытия должны быть исключены заметные перегибы даже при больших нагрузках, в связи с чем допустимым показателем считается 1/200 пролета для чердачных перекрытий и 1/250 пролета межэтажных перекрытий
  • Теплозащита – особенно актуально для жилых зданий
  • Звукоизоляция – для обеспечения оптимальной защиты помещения от внешних звуков
  • Огнеупорность – в допустимых пределах
  • Экономичность – желательно сочетание минимального веса с небольшой толщиной и высокими характеристиками прочности/жесткости
  • Индустриальность всех элементов, простота монтажа

Главные функции и сфера применения плиты перекрытия ЖБИ:
  • Формирование конструкций перекрытий, покрытий сооружений. Чаще всего плиты используются в таких конструкциях определенным образом: края изделия опираются на прогоны/стены, средняя часть воспринимает нагрузку (только рассредоточенную, тяжелые массивные предметы размещать запрещено – никаких колонн и т.д.).
  • Восприятие нагрузки и обеспечение пространственной жесткости здания – плиты замоноличивают в один цельный диск, связанный жестко со стенами, что особенно актуально в сейсмоопасных зонах.
  • Обустройство эксплуатируемой и плоской кровли – чаще всего используются плиты многопустотные для зданий и сооружений. В таких плитах прокладывают коммуникации (но никак не в швах).
  • Использование б/у плит при выполнении самых разных задач (кроме основных – перекрытия из них лучше не делать) – сооружают дорожки, ограждения, заборы, мосты, подъездные пути, временные дороги, используют в качестве несущей конструкции для обустройства пола по грунту и т.д.

Общая стоимость плит перекрытий (размеры, вес могут быть разными) составляет до 20% общих расходов на строительство здания.

Поэтому в данном случае актуальным является вопрос выбора оптимальных по свойствам изделий по подходящей стоимости.

С одной стороны, экономия на качестве может стать причиной быстрого разрушения сооружения, с другой же – нет смысла переплачивать за превышение параметров, которые не актуальны в эксплуатации.

Преимущества

Плиты перекрытия сборные железобетонные обладают определенными достоинствами и недостатками. Плюсов их использования в монтаже различных зданий гораздо больше, поэтому разные типы изделий активно применяются в строительстве тех или иных объектов.

Основные достоинства плит перекрытия:
  • Правильные геометрические размеры, ровность и гладкость плит – что значительно облегчает расчеты, монтаж, дальнейшую отделку поверхностей.
  • Простота выполнения конструкции – не нужно ни монтажных опор, ни опалубки, плиты легко и просто монтируются в любую конструкцию.
  • Скорость выполнения работ – сразу после установки плиты можно эксплуатировать (а не выжидать, как в случае с заливкой бетоном, 28 дней).
  • Возможность нагружать плиту сразу же после завершения монтажа.
  • Прекрасные звукоизоляционные и теплоизоляционные характеристики.
  • Высокие показатели прочности, надежности, жесткости.
  • Более легкий монтаж различных коммуникаций – когда выполняется сборное железобетонное перекрытие из многопустотных плит, в отверстиях которых можно прокладывать кабеля, трубы и т.д.

Из недостатков применения плит в строительстве стоит отметить лишь необходимость в привлечении спецтехники для монтажа и возможные проблемы с доставкой. Но эти минусы условны, так как производством плит занимаются многие предприятия не только в Москве, да и в регионах, а аренда крана не представляет сложностей.

Виды плит

Все технические характеристики плит указаны в ГОСТе 9561-91. Существует огромное множество изделий, различных по массе, длине, высоте, толщине. Но все они делятся на несколько групп, каждой из которых соответствуют своя спецификация и сфера применения.

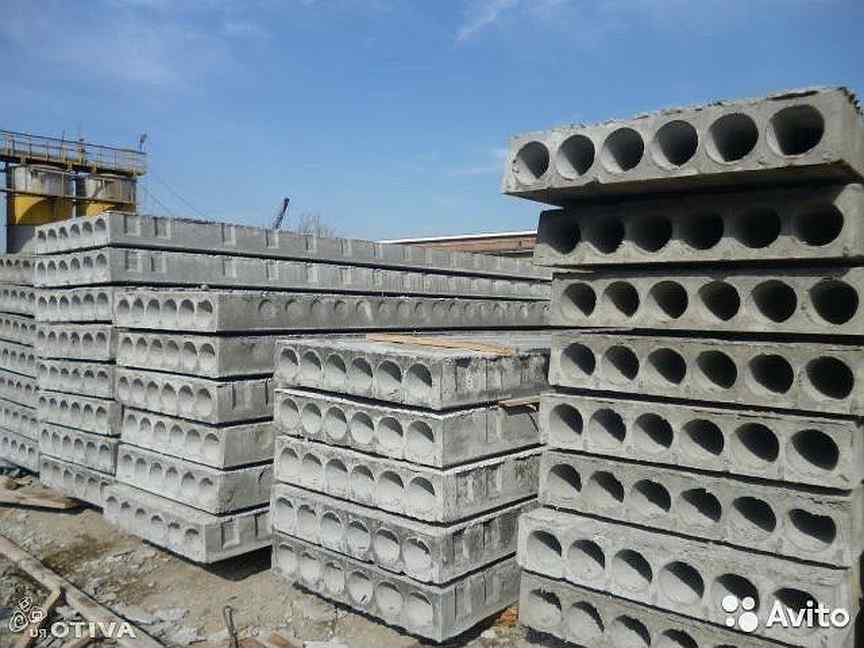

Пустотные и многопустотные

Данный тип плит ЖБИ встречается и используется в разных видах конструкций чаще всего. Многопустотные плиты хороши для возведения объектов как одноэтажных, так и многоэтажных. Часто пустотные плиты применяют также в создании массивных промышленных объектов, их используют в защите теплотрасс.

Основное отличие многопустотных плит от остальных изделий – наличие сквозных отверстий (пустот) в монолите. Изделия выполняются с ровной плоской поверхностью, внутри прокладывается арматурный каркас для упрочнения, по всей длине прямоугольника проходят отверстия, которые могут быть разной формы: овальные, круглые, полукруглые.

В процессе монтажа технологические пустоты заполняются воздухом, что одновременно обеспечивает сразу несколько эффектов.

Основные преимущества многопустотных плит перекрытия:
  • Значительная экономия материала для производства плит, что соответствующим образом сказывается на стоимости изделия.
  • Высокие показатели шумовой и тепловой изоляции, что значительно улучшает эксплуатационные характеристики здания.
  • Возможность прокладывать в отверстиях различные трубы, провода, другие части коммуникационных магистралей.
  • Существенное уменьшение веса самой плиты, что уменьшает вес и постройки, обязательно учитывается в расчетах.

По способу установки плиты могут отличаться: 1 ПКТ имеет три опорные стороны, 1 ПКК – четыре. Также при выборе обращают внимание на величину внутренних пустот – чем диаметр меньше, тем более прочной и выносливой будет панель, но и вес ее увеличится. Так, у плит 1 ПКК и 2 ПКТ ширина, высота, длина, число опорных сторон идентичны, но диаметр отверстий в первом случае равен 159 миллиметрам, во втором – 140 миллиметрам.

Прочность плиты во многом зависит от ее толщины – стандартные многопустотные ЖБ плиты перекрытия имеют 22 сантиметра. Есть и панели толщиной в 30 сантиметров, облегченные могут быть 16 сантиметров в высоту (и залитыми из легкого бетона).

Несущая способность пустотных плит составляет около 800 кг/м2. Этого вполне достаточно для одноэтажных зданий и не очень тяжелых конструкций. Массивные же здания монтируют из плит с напряженной арматурой, прочность которых достигает 1250 кг/м2.

Стандартный размер железобетонной плиты перекрытия такой: длина до 1.5-1.6 метров, ширина 1, 1.2, 1.5 или 1.8 метров, вес от полутонны (самые легкие) и до 4 тонн (наиболее массивные изделия). Плиты с круглыми пустотами очень удобны в эксплуатации, поставляются в разных типоразмерах, поэтому подобрать оптимальный вариант для любого здания не составит труда.

Ребристые П-образные

Ребристые железобетонные плиты перекрытия выполняются с особым элементом – двумя продольными ребрами жесткости. Чаще всего такие изделия применяют в монтаже нежилых помещений в качестве несущих элементов для последующей прокладки сетей водопровода, теплоцентралей.

Усиление железобетонных плит перекрытия осуществляется с использованием стальной арматуры в напряженном или ненапряженном состоянии. Плиты становятся стойкими к изгибу и максимально прочными. Обычно между этажами жилых домов их не устанавливают, так как потом появляется проблема отделки потолка (получается ребристым, не очень эстетичным).

Ребристые плиты производятся в двух вариантах высоты – 30 или 40 сантиметров.

Изделия толщиной 30 сантиметров используют в качестве перемычек между чердачным помещением и верхним этажом здания. В монтаже массивных промышленных и коммерческих сооружений чаще всего применяют плиты высотой 40 сантиметров.

Ширина ребристых плит может составлять 1.5 либо 3 метра, длина равна 6, 12 или 18 метров (встречается очень редко). Вес может варьироваться в диапазоне от 1.5 до 3 тонн, в самых исключительных случаях масса изделия достигает 7 тонн.

Шатровые ребристые монолитные

Железобетонные ребристые панели производится в соответствии с ГОСТом 21506 или 27215. Шатровые плиты перекрытия представляют собой плоские элементы, призванные воспринимать эксплуатационные нагрузки здания и передавать их расположенным снизу конструкциям.

Несущая способность данного типа плит равна примерно 400-500 кг/м2. Благодаря наличию продольных ребер жесткости плитные перекрытия получаются особенно стойкими к вибрационным нагрузкам, в связи с чем их очень часто используют в регионах с повышенной сейсмической активностью.

Стандартные размеры ребристых плит:
  • Высота – 22, 30, 40 сантиметров
  • Ширина – 120, 150 сантиметров
  • Длина – 6 или 12 метров

Основное преимущество данного типа изделий – гораздо более меньший вес в сравнении с аналогичными панелями. Так, плита размерами 6х1.5х0.3 метра будет весить всего полторы тонны, так как толщина перекрытия в основании плиты равна всего 5 сантиметрам.

Классификация плит по назначению:
  • ПП – для покрытия зданий в качестве крыши сооружений без чердака. Плиты делают преднапряженными, проемов в полке нет.
  • ПР – для монтажа перекрытий на объектах, производятся с ненапрягаемой арматурой.
  • ПГ – подходят для покрытия объектов, это доборные плиты с ненапрягаемой арматурой.
  • ПВ – панели со специальным проемом в полке для крышного вентилятора либо вентиляционной шахты.
  • 1П – изделия для опирания на полки ригелей.
  • 2П – панели для опирания на ригели сверху.

Технические характеристики

Многопустотные и полнотелые плиты перекрытия могут быть выполнены в различных размерах, нескольких вариантах конструкции, что соответственно сказывается на свойствах и обязательно отображается в маркировке.

Классификация и маркировка

Маркировка плит выполняется в соответствии с ГОСТом. Цифры и буквы наносятся на боковую часть плиты и отображают все спецификации: информацию про размеры, вес, несущую способность, дату производства и т.д.

Что обозначает маркировка на плитах:
  • Первые буквы отображают тип: ПБ – плиты бетонные полнотелые; ПК – пустотные; НВ, НВК, 4НВК – ребристые ЖБИ.
  • Третья буква говорит о наличии дополнительной стороны опирания изделия: Т говорит о наличии трех сторон, К – чет

Плиты ребристые перекрытий: размеры, характеристики

Ребристые плиты перекрытия – конструкционные элементы из железобетона, которые активно используются в современном мало- и многоэтажном строительстве. Плиты отличаются великолепными характеристиками прочности, надежности, несущей способности, равномерно распределяют серьезные нагрузки, гарантируют безопасность эксплуатации зданий даже в условиях повышенной сейсмической активности.

Ребристые перекрытия имеют цельное основание, а также ребристые элементы по бокам, благодаря чему способны выдерживать немалые нагрузки на изгиб. Для применения в условиях повышенных нагрузок плиты усиливают поперечными ребрами. Там, где нагрузки минимальны, бетон удаляют, добавляя его в зонах сжатия.

Благодаря этому сборная ребристая плита обладает максимальной прочностью, способностью переносить максимальные нагрузки при заметном уменьшении материала (экономия и снижение веса конструкции).

Шаг плиты перекрытия с балками не должен быть более 6 метров. Ребристая плита может выступать частью кровли либо цокольного этажа. Чаще всего такие элементы используют в промышленном строительстве, в жилом – редко, так как ребра создают неровную поверхность, которую трудно отделывать.

Плиты ребристые перекрытия производят из тяжелого/легкого, плотного силикатного бетона. Применяется разная стальная арматура (обозначается буквами/цифрами). Современные производители создают изделия по ГОСТу 28043-89.

Основные виды ребристых плит:
  • ПГ – без полостей
  • ПВ – с отверстиями для вентиляции
  • ПФ – с фонарями
  • ПЛ – используются для удаления кровли

При выборе плиты обязательно нужно учитывать все типы предполагаемых нагрузок на конструкцию, смотреть размеры и технические характеристики изделия.

Применяемые материалы

Плиты ребристые перекрытий производятся в соответствии с установленными нормами и стандартами. Главной характеристикой плиты является единица учета нагрузок, которая считается в килограммах на квадратный метр.



Основные требования к качеству плит:
  • Точное соответствие размеров установленным в ГОСТе величинам
  • Четкое соблюдение параметров и характеристик указанным, что проверяется в ходе проверок и подтверждается сертификатами
  • Хорошая стойкость плит ко влаге, перепадам температур, деформации, появлению трещин

Материалы, из которых производят монолитное ребристое перекрытие, также должны быть качественными и соответствующими требованиям. Бетон должен обладать плотностью 1810-1990 килограммов на квадратный метр. Обязательно проверяется пористость, утвержденная в ГОСТе. По плотности тяжелые бетоны могут достигать показателя в 2550 килограммов.

Натяжение арматуры в плите измеряют после схватывания бетона. Тяжелые бетоны соответствуют маркам М455 либо М650, легкие – маркам М250 либо М300.

Арматура должна быть произведена из стали марок, указанных в ГОСТе. Все арматурные каркасы должны строго соответствовать стандартам. Могут меняться лишь показатели натяжения и то максимум на 10%.

В производстве ребристых плит используют арматуру из разрешенных сталей нужного диаметра, с определенными размерами и формой петель, напряжением электромеханическим/механическим методом. Все металлические элементы обязательно обрабатываются антикоррозийными составами.

При условии соблюдения всех норм плиты получаются жесткими и прочными, способными долго выдерживать серьезные нагрузки.

Сфера использования

Ребристые монолитные перекрытия используются там, где нужно: сформировать воспринимающую нагрузку перекрытия для крупнопанельного объекта промышленного назначения, создать перекрытие чердачного типа в административном/жилом здании. В процессе монтажа обязательно соблюдают интервал между несущими опорами, учитывают расчетные нагрузки.

Плита ребристая перекрытия может использоваться:
  • При температуре до +50С там, где наблюдаются соответствующие особенности технологического цикла в условиях промышленных предприятий
  • При температуре до -40С в конструкции сооружений, которые постоянно находятся в условиях естественно низких температур (из-за особенностей климата)
  • В регионах, где сейсмичность достигает 9 баллов (но не более)
  • В условиях воздействия среднеагрессивных газообразных составов, которые влияют на железобетон
  • В отапливаемых помещениях, где установлен стабильный температурный режим
  • При условиях температуры ниже -40С и выше +50С, если перекрытие было сделано по специальному заказу, что обязательно отображается в документации

Конструктивные особенности

В соответствии с работающими в конкретных условиях нагрузками, технические характеристики ребристых плит могут меняться – добавляются поперечные ребра, что повышает прочность. Изделия лучше всего работают под влиянием нагрузки на изгиб, бетон сосредотачивается в местах сжатия, а на участках растяжения сконцентрирован минимально.

Мощная стальная арматура позволяет экономить бетонный раствор, уменьшает толщину перекрытия и его вес без ущерба прочности. Плиты могут быть выполнены в разных типоразмерах, обладать различным весом, толщиной, предполагать то или иное число ребер усиления.

Конструкция обязательно предусматривает специальные монтажные скобы (петли), благодаря которым реализуются погрузочно-разгрузочные работы, осуществляется установка плиты на объекте, ее фиксация. Установку выполняют специальными захватными приспособлениями, с привлечением спецтехники.

В процессе монтажа монолитной ребристой плиты перекрытия изделие поднимают подъемным краном на большую высоту без перекосов, строго параллельно линии горизонта. Именно поэтому петли на плитах должны быть надежными и прочными, сделанными в соответствии с правилами техники безопасности (до начала монтажа все элементы проверяются на предмет отсутствия дефектов).

Возможна и беспетлевая установка при условии предусмотренных отверстий, расположение и размеры которых заказчик обязательно согласовывает с производителем до начала процесса изготовления плит.

Параметры

Размеры ребристых плит перекрытия могут быть разными. По нормативным документам, высота плит может быть 30 или 40 сантиметров. А вот длина и ширина существенно отличаются. Ширина варьируется в пределах 1.5-3 метра, длина – 6-18 метров. Очень важным параметром является вес, который зависит от габаритов плиты и плотности бетона.

Для плит высотой 30 сантиметров установлены такие стандартные значения:
  • Длина – 5.65 метров
  • Ширина – 0.94-3 метра
  • Вес – для легких составов 1.16-3.08 тонны, для тяжелых 1.45-3.85.
  • Стандартные габариты – 3 х 6 метров, 3 х 12, 1.6 х 6.1, а также 3 х 18.1 и 1.6 х 12.2 метров.
Плиты высотой 40 сантиметров:
  • Длина – 5-6 метров
  • Ширина – 0.75-3 метра
  • Вес – легкие бетоны 1.1-3.8 тонны, тяжелые 1.37-4.73.

Виды и обозначение элементов перекрытий высотой 30 см

Данный тип плит предполагает уменьшенную высоту (30 сантиметров). Они обычно располагаются в определенных местах конструкции, что учитывается в проекте, вносится в чертеж.

По месту компоновки плиты бывают:
  • П1 – в стандартных рядах
  • П2 – для промежутков между несущими колоннами
  • П3 – в одном замкнутом узле, собирающем в одно целое колонны и несущие стены

Маркировка ребристых плит перекрытия уменьшенной толщины содержит всю информацию по стандарту. Обязательно обозначается типоразмер, максимальный коэффициент прочности, вид бетона и арматуры, особенности изделия (наличие вентиляционных отверстий, которые обозначаются цифрами 1-3).

Так, если плита маркируется П2-АтVЛ-Н-2, то тут:
  • П2 – это типоразмер
  • АтV – размер, тип стальной арматуры
  • Л – говорит о том, что изделие изготовлено из легкого бетона
  • Н – свидетельствует о том, что ребристые перекрытия данного типа подходят для нормальных условий, не предназначены для эксплуатации при наличии агрессивных факторов
  • 2 – наличие специального вентиляционного отверстия сечением 70 сантиметров

Классификация и маркировка продукции высотой 40 см

Ребристые перекрытия высотой 40 сантиметров также производятся по стандарту, делятся на классы в соответствии с конструктивными особенностями изделия.

Виды плит по типу контакта с опорой:
  • 1П – опираются на поверхности полок ригелей, выпускаются в 8 размерах, серия маркируется 1П1 – 1П8
  • 2П – при установке контактирует с верхней частью балок опорных. По стандарту выпускается лишь один вид продукции с обозначением 2П1, но на заказ могут быть выполнены и другие плиты (в Москве и регионах производители гарантируют учет всех пожеланий заказчика)

Для усиления бетонного массива арматура может быть в напряженном состоянии – это марки 1П1-1П6, а также 2П1. С ненапряженной арматурой производятся плиты 1П7 и 1П8.

Маркировка указывает на такие параметры:
  • Информация про габариты ребристой плиты перекрытия, что дает также сведения про максимально воспринимаемые нагрузки
  • Тип и класс арматуры
  • Показатели прочности и проницаемости бетона
  • Разнообразные конструктивные особенности (закладные элементы, пустоты и т.д.)

Аббревиатура 1П1-3Ат-VIТ расшифровывается так:

  • 1П1 – это типоразмер: говорит о том, что ширина плиты равна 3 метрам, длина – 5.55
  • 3 – в обозначении скрыта информация про несущую способность, соответствующую третьей группе
  • Ат-VI – индекс, указывающий на особенности армирования
  • Т – говорит о том, что ребристая плита выполнена из тяжелого бетона марки М400, который можно использовать в условиях влияния газообразных составов с небольшой степенью агрессивного воздействия

Рекомендации по расчетам нагрузки

Плиты ребристые представляют собой конструкции П-образной конфигурации, сделанные из железобетона. В форму укладывается напряженная или ненапряженная арматура, потом заливается бетоном определенной марки. Те или иные конструктивные элементы выбираются в соответствии с предполагаемыми нагрузками на перекрытие, указанными в проекте и расчетах.

Строительные конструкции рассчитываются в специальных программах. Учитываются наиболее важные характеристики: поперечные силы, крутящий момент, изгибающий импульс, сейсмическая опасность, величина снежного покрова, грунт (на котором строится объект), вес плиты и всего здания.

В диаграмме нагрузок определяются: оптимальные параметры пролетов, марка стали и объем арматуры, параметры самого перекрытия. Если все сделать правильно, то все важные показатели будут учтены. Таким образом, определяют марку и плотность бетона, тип и объем арматуры для производства железобетонной плиты, оптимальные размеры.

Все расчеты выполняются в килограммах на квадратный метр. Базовым для жилого дома считается значение, равное 400 кг/м2. Плита высотой около 12 сантиметров дает нагрузку в 255 кг/м2, бетонная стяжка пола добавляет до 110 кг/м2. Плиты делают объект устойчивым и жестким, повышая резистентность и долговечность. К полученным в результате расчетов данным закладывают добавочный коэффициент прочности в ½. Получается, что итоговая цифра равна где-то около 900 кг/м2.

После того, как готова графическая схема перекрытия, выбирают ребристые плиты нужного размера, которые равны расстоянию между пролетами и дают нужное усиление.

Качественные и произведенные по технологии ребристые плиты перекрытия обеспечивают надежность и прочность всей конструкции. Поэтому к их выбору и расчетам нужно подходить очень внимательно, учитывая все нюансы и тонкости.

П-образные плиты перекрытия: характеристики и размеры

Многоэтажные дома представляют собой сложные конструкции, должны соответствовать всем требованиям прочности и безопасности. Одним из самых значимых элементов в строительстве являются плиты перекрытия. Существует несколько типов подобных деталей. Большую популярность имеют П-образные плиты перекрытия, которые отличаются высокой способностью равномерного распределения нагрузки, передаваемой тяжеловесным строением. Рассмотрим особенности и виды этих несущих конструкций.

Описание

Ребристые виды перекрытия выпускаются в виде цельной плиты, оснащенной дополнительным продольным элементом. Он служит в качестве балки, работающей на изгиб. При необходимости сведения к минимуму воздействий чрезмерной нагрузки используют поперечные ребра. Стоит отметить, что бетон в П-образных плитах перекрытия переходит из площади растяжения в места сжатия, где и концентрируется максимально. Это обуславливает предельно корректное перераспределение нагрузки. В целях экономии раствора и уменьшения толщины изделия ребристые вставки подвергаются армированию без потери прочностных характеристик. В зависимости от последующего применения, плиты могут оснащаться дополнительными ребрами жесткости или технологическими отверстиями.

Особенности

Преимущественно, П-образные плиты перекрытия монтируются на объектах промышленной направленности и верхних этажах больших по площади возводящихся комплексов. Обязательным условием для проведения монтажных работ является строгое соблюдение шага стен несущего типа, максимальный показатель которого не должен превышать 6 метров.

Для возведения жилых помещений такие конструкции не используются, так как присутствует недостаточный запас нижней части для обшивки. Расчет конструкции проводят специалисты с использованием специальной программы, которая расшифровывает полученные схемы. Для изготовления П-образных плит перекрытия используются разные типы бетона: легкие, тяжелые и силикатные марки. Конечные изделия с напряженной арматурой можно разделить на две группы: верхние плиты с плоской формой и особые конфигурации типа оболочек со сводчатой поверхностью.

Расшифровка маркировки

В маркировку рассматриваемого изделия входят буквенные и цифровые обозначения, указывающие на определенные характеристики (габариты, массу). Также по маркировке можно узнать следующую информацию:

  • Коэффициент несущей выносливости.
  • Тип и категорию арматуры.
  • Марку и сорт бетона.
  • Дополнительные параметры (если есть).

Первые три символа в шифре свидетельствуют о типовых размерах плиты (например, 2П1). Следующая цифра характеризует разделение элементов по несущей способности. Далее представлена расшифровка арматуры (например, Ат – VI – предварительно напряженный элемент). Затем указывается тип бетона (П – легкая марка, Т – тяжелый тип). Последняя цифра указывает на конструктивные особенности конструкции:

1 – плиты перекрытия П-образные оснащены дополнительными закладными.

2 – на боковых ребрах имеются технологические отверстия диаметром 210 мм.

3 – аналогичная конфигурация, но с отверстиями размером 210 и 270 мм.

Монтаж

Устанавливаться ребристые панели могут с использованием различных технологических процессов. В любом случае для проведения работ потребуется автомобильный либо башенный кран. Для зацепления и перемещения плит они оснащаются монтажными петлями, которые в обязательном порядке проходят контрольную проверку на целостность и надежность фиксации. Во время монтажа несущих элементов на посадочные места необходимо строго соблюдать монтажную технологию.

П-образные плиты перекрытия: размеры

Рассматриваемые несущие материалы принято измерять в трех позициях: по длине, толщине и высоте. Принятые производственные стандарты предусматривают толщину плит 220 мм. Под заказ могут изготавливаться модификации с параметром 160 мм. Отличаются эти варианты между собой уровнем шумовой изоляции и диаметром технологических отверстий.

Длина панелей колеблется от 2 до 12 метров. Проектировочные размеры при планировании перекрытий составляют от 3,6 до 7,2 метра. Если не получается соблюсти данные размеры, габариты изменяются производителем за отдельную плату.

Стандартные размеры по ширине – 1/1,2/1,5/1,8 метра. В исключительных случаях используются квадратные панели (2*2 м). Наиболее популярными в строительстве являются изделия с метровой шириной.

По ГОСТу предусмотрено несколько стандартных размеров плит рассматриваемого типа:

  • 3000*1200 мм.
  • 3000*6000 мм.
  • 3000*18000 мм.
  • 1500*6000 мм.

Поскольку панели имеют разные габаритные размеры, то и нагрузка у них отличается. С учетом этой особенности, в строительстве применяют преимущественно П-образные плиты перекрытия, вес которых составляет от 770 до 820 кг/кв. м. При больших нагрузках расчетная масса составляет 2500 кг/кв. м. Ниже приведена таблица с указанием типов панелей и прочих параметров.

Нагрузка

Перед приобретением ребристых несущих конструкций следует провести ряд важных и обязательных расчетов. Они помогут точно определить максимальную нагрузку на плиту. Получив требуемые значения, можно приступать к выбору соответствующих панелей. По типу нагрузка подразделяется на постоянную, временную, равномерную и неравномерную. В расчетах учитывают только равномерную нагрузку, поскольку она превалирует на строительных объектах. Измеряется этот показатель в килограммах на квадратный метр.

Предъявляемые требования

К П-образным плитам перекрытия, характеристики которых приведены выше, предъявляются определенные требования, а именно:

  • Габаритные размеры изделий должны соответствовать ГОСТу.
  • Материал проходит контрольную проверку на прочность, жесткость, морозоустойчивость, растрескивание.
  • Закладные элементы и монтажные петли изготавливаются по определенным размерам из подходящей марки стали.
  • Металлические элементы должны пройти антикоррозийную обработку, а заливочные формы — соответствовать утвержденным стандартам.

Качество бетона

При производстве плит перекрытия П-образных 6х 1.5 и других размеров, учитывают требования, предъявляемые к бетону:

  1. Легкие марки имеют плотность 1 куб. м/1800-2000 кг, соответствуют обозначенной пористости. Тяжелые бетоны имеют этот показатель в пределах 1 куб. м/2200-2500 кг.
  2. Ослабление натяжения арматуры выполняется после того, как бетон достигает контрольной проектной прочности.
  3. Все компоненты раствора должны соответствовать ГОСТУ.

Если плиты монтируются на площадках с агрессивной газовой средой, изготовление перекрытий регламентируется проектной документацией на строительный объект.

Качество арматуры

Требования к арматуре и петлям также регламентируются определенным образом:

  • Для рассматриваемых плит перекрытия может применяться арматура, сделанная из разрешенных марок сталей, что должно обозначаться в проектной документации.
  • Конфигурация и размеры петель необходимо подбирать с учетом эксплуатационных особенностей, ГОСТа и чертежей.
  • Натяжение арматуры производится механическим либо электромеханическим способом.
  • Показатель напряжения в арматуре после процедуры натяжения не должен превышать проектные расчеты более чем на 10 процентов.

Полезные советы

Цемент следует наносить слоем не более 20 мм непосредственно перед поднятием панели.

Поднимают конструкцию при помощи специальных механизмов на крюках типа «паук». На месте укладки рабочие корректируют груз и направляют его на требуемое место.

Конструкции укладываются поочередно, дистанция между ними должна быть в пределах 5-7 см.

Для создания монолитного перекрытия, все щели заполняют раствором.

При необходимости получения технических отверстий большего диаметра, используют сверлящие инструменты.

Поскольку вес П-образной плиты перекрытия 6х 1,5 составляет более 1,4 тонны, складировать материал необходимо на ровной площадке, перекладывая каждый элемент деревянными брусками. Это позволит избежать деформации панели и сохранить ее характерные свойства.

Плиты перекрытий облегченные: виды, характеристики

Плиты перекрытия облегченные – конструктивные элементы прямоугольной формы из железобетона, произведенные в определенных размерах с выполненными пустотами, находящимися в боковой части. Благодаря пустотам удается существенно снизить вес плиты и всей конструкции, в возведении которой она участвует, без ущерба прочности и огнестойкости, стойкости к нагрузкам и внешним факторам.

Плиты ПНО специальным образом армируются стальными прутьями, что обеспечивает усиление изделия и позволяет использовать его в многоэтажном строительстве, с соблюдением всех ГОСТов. Добавляют прочности на изгиб и сами пустоты в толще плиты, их часто используют для прокладки коммуникаций в качестве технологических отверстий.

Стандартные размеры плит: 12 метров длины, до 2 метров в ширину и 22-31 сантиметров высоты. Но современные производители предлагают разные габариты, наиболее удобные для выполнения тех или иных задач. По ГОСТу все плиты делятся на типы в соответствии с вариантами опирания и числом пустот: изделия могут иметь маркировку ПК, ПБ, ПКТ, ПКК, ПГ, рядом указываются цифры в диапазоне 1-7.

Облегченные плиты перекрытия повсеместно используются в строительстве разнообразных сооружений и зданий.  Основные преимущества применения плит ПНО: экономия материалов и средств, значительное уменьшение нагрузки на основание, увеличение объема помещения.

Процесс производства плит достаточно простой: их создают на подогреваемых стендах способом безопалубного формирования. Сначала по длине форм для заливки натягивают арматурную проволоку, монтируют специальные круглые пустотообразователи, заливают тяжелым бетоном, выжидают набора прочности. При безопалубочном производстве ленту накрывают защитным материалом, прогревают, режут на плиты установленной длины.

Технология производства позволяет получать облегченные плиты перекрытий, демонстрирующие великолепную прочность, стойкость к провисанию и прогибу, надежность и долговечность.

Информация о размерах

Плита перекрытия облегченная может быть выполнена в разных типоразмерах, в зависимости от требований заказчика и возможностей производителя.

Стандартные размеры ПНО:
  • Толщина (как правило, неизменна) – 22 сантиметра
  • Длина – может варьироваться в диапазоне 2.4-12 метров
  • Ширина – от 1 до 2.6 метров

Исключением являются типы плит, которые опираются на 4 стороны (ПКК), их габариты могут меняться от 3 х 4.2 до 3 х 7.2 метров. У всех видов плит выполнены круглые отверстия, за исключением ПГ (тут они грушевидные). Варианты с маркировкой ПКК допускают наличие скошенных торцов.

О пустотных и многопустотных

Частное малоэтажное и промышленное, многоэтажное строительство активно использует разнообразные плиты перекрытий. Пустотная и многопустотная (ПНО) плита сегодня лидируют на рынке по популярности, так как обладают массой преимуществ. В индивидуальном строительстве используют плиты перекрытия ПНО меньшего размера, в многоэтажном – большего.

Для конструкций с небольшим весом выбирают наиболее легкие перекрытия из соответствующих марок бетона. Пустоты обычно обладают круглой или грушевидной формой.

Общие характеристики многопустотных плит:
  • Правильная геометрия – плиты должны быть идеально ровными, соответствовать размерам: если выбраны качественные изделия, то черновой пол перекрытия не нужно будет дополнительно выравнивать
  • Точные размеры панелей – для облегчения процесса проектирования и строительства
  • Стойкость ко влаге, огню, распространению микроорганизмов (грибки, плесень)
  • Повышенные характеристики тепло- и звукоизоляции благодаря наличию воздуха в пустотах, который утепляет и гасит звуки
  • Вес – 700-4200 килограммов (в зависимости от габаритов плиты)
  • Размеры – по длине 2.4-12 метров, по ширине 1-3.6 метров (для 1 ППК-3 ППК ширина может составлять 4.8-7.2 метра)
  • Толщина плиты – 22 сантиметра
  • Максимальная нагрузка, которую способна выдержать плита – до 850 кг/м2 (рассчитывается индивидуально, зависит от марки бетона, армирования, размеров и т.д.)

В производстве изделий используют бетонный раствор, приготовленный на базе цемента марок М300 и М400. Благодаря этим маркам плита перекрытия облегченная получается пластичной и прочной: М300 гарантирует способность не деформироваться при прогибах, М400 – дает стойкость к моментальным нагрузкам.

Для повышения прочности и несущей способности перекрытий в плиту монтируют стальные стержни из нержавеющей стали класса А3-А4. Материал стойкий к коррозии, колебаниям температур. Применяется натяжная арматура, сам процесс осуществляется так: в форме натягиваются стальные прутья, потом в нее укладывается арматурная сетка, все заливается раствором, лишняя арматура обрезается.

Благодаря натяжению плиты перекрытий облегченные способны выдерживать максимальные статическое и динамическое давление без прогибов и провисаний. В торцы, которые опираются о стены, монтируют дополнительно двойную арматуру, чтобы изделие было способно выдерживать нагрузку своего веса и верхних стен. Из таких плит можно сооружать промышленные высотные здания.

Важный момент

Прежде, чем выбирать плиты для создания перекрытий, необходимо тщательно изучить все нюансы. Основными условиями для эффективного монтажа панелей являются комнатная температура и невысокая влажность, а также отсутствие химической активности в окружающем пространстве.

Нужно заранее предусмотреть расположение монтажных петель. Это специальные конструкции для захвата, благодаря которым упрощается процесс строительства. Есть возможность индивидуального обсуждения с производителем места расположения петель.

При выборе плиты важно просчитать все нагрузки: они могут быть распределенными (подвесной потолок, к примеру) и точечными (разнообразные подвесные элементы). Также нужно помнить про комплексные нагрузки – давление от мебели, предметов декора. К сложным нагрузкам, к примеру, относится ванная: если она полна воды, то оказывает распределенную нагрузку на пол, в то время, как каждая ее ножка давит точечно.

Особенности монтажа многопустотной плиты:
  • Когда монтируются легкие плиты перекрытия, обязательно нужно соблюдать все рассчитанные параметры опоры на стены по чертежу. Если площадь будет больше, повысится теплопроводность, если меньше – стена может деформироваться.
  • Собирая перекрывающие конструкции, учитывают минимально позволенную глубину опирания, зависящую от структуры строительных материалов здания. Так, для пенобетона и газобетона глубина составляет 15 сантиметров, для кирпича – 9 сантиметров, для стальных каркасов – до 7.5 сантиметров.
  • Заглубление при заделке плит в стены не должно быть больше 16 сантиметров для кирпича или легких блоков, 12 сантиметров – для бетонных и железобетонных конструкций.

Какие требования предъявляются

Плиты ПНО размеры, характеристики предполагают разные. Но все изделия должны соответствовать определенным требованиям, что станет гарантией качества и надежности будущего здания.

Основные требования, предъявляемые к плитам:
  • Точное соответствие всем нормам ГОСТа
  • Четкое соблюдение размеров и габаритов, установленных в документации, отсутствие сколов и видимых повреждений
  • Предел прочности и огнестойкости, оптимальный для плиты конкретного типа, соответствующий выполненным расчетам в проекте
  • Усиление плиты арматурой – нужного класса, в определенных ГОСТом объемах
  • Для ребристых плит – расстояние между соседними ребрами должно быть равно 150 сантиметрам
  • Оптимальный уровень жесткости, стойкости к разного типа деформациям
  • Вес – влияет на удобство работы, общую массу всего здания
  • Стоимость – должна быть оправданной и подходящей застройщику
  • Тепло-, звуко-, гидроизоляция – по установленным нормам

О ребристых разновидностях

Плиты перекрытия (ПНО) облегченные выполняются в самых разных размерах, что напрямую влияет на их свойства. Ребристые плиты обладают прекрасными эксплуатационными характеристиками – сравнительно небольшим весом, прочностью, надежностью, длительным сроком эксплуатации.

Ребристые панели включают два основных компонента: цельная монолитная армированная плоскость (гарантирует максимум прочности) и продольные элементы, выступающие в качестве ребер жесткости. Изделия производят из тяжелого/легкого бетона. Все характеристики отображает маркировка.

Для увеличения прочности могут устанавливаться дополнительные поперечные ребра (в одном/двух направлениях).

Такие плиты даже при максимальных нагрузках не прогибаются, но обладают одним недостатком – потолок из панелей получается неровным, поэтому чаще всего изделия используют в строительстве чердаков, промышленных помещений.

Ребристые плиты делают с предварительным напряжением либо без. Плиты ненапряженные используют только в определенных условиях – для строительства многоэтажных сооружений при условии, что расстояние между несущими конструкциями равно 6 метрам.

По поводу стандарта маркировки

Маркировка наносится на готовые плиты и включает информацию про размер, тип, арматуру, нагрузки и т.д. Обозначается буквами и цифрами.

Расшифровка маркировки многопустотных плит:
  • Цифра для обозначения величины внутреннего отверстия (по ГОСТу 9561-91): 1 ПК говорит о пустотах диаметром 159 миллиметров, 2 ПК – диаметром 140 миллиметров (может не указываться для 1 ПК, в документах пишут просто ПК). Буквы ПБ обозначают плиты безопалубочного производства толщиной 20 сантиметров.
  • Тип – обозначается 2-3 буквами, дает информацию про форму пустот, способ производства и количество опираемых сторон.
  • Далее указывается размер – сначала длина (стороны, которая не опирается на несущую конструкцию), далее ширина в дециметрах. Толщину не указывают, так как она зависит от типа плиты.
  • Обязательно в цифрах указывается несущая способность изделия.
  • Тип армирования – опускается для ненапрягаемых каркасов.
  • Обозначение марки раствора – для тяжелого не указывается, если С – плотный силикатный, если Л – легкий.
  • Остальные свойства, конструктивные особенности: стойкость к воздействию сейсмической активности, агрессивных газов, закладные элементы и т.д.

О сборных плитах по сериям ПК и ПБ

Плиты ПК часто используют для создания межэтажных перекрытий, но постепенно с рынка они вытесняются ПБ. Основное отличие и преимущество плит ПБ – технология безопалубочного производства, благодаря которой панели можно делать практически любой длины (изделие идет с конвейера лентой и режется на нужные куски).

Толщина плит стандартная и равна 22 сантиметрам. При расчетах толщины перекрытий дополнительно учитывают такие параметры: толщина бетонной стяжки до 5 сантиметров, слой изоляции (если есть), слой напольного покрытия, сам потолок. Все это влияет на особенности монтажа плиты, поэтому просчитывается заранее.

Все плиты используются для создания надежного и прочного перекрытия. В индивидуальном малоэтажном строительстве плиты применяются для: закладки полов, разделения чердаков и этажей, создания односкатных крыш в хозпостройках, ограждающих конструкций, площадок.

Стандартная несущая способность плит с весом мебели и людей составляет 150 кг/м2, звуко- и теплоизоляционные характеристики гарантируют надежную защиту от шума и холода даже там, где монтируются однослойные полы.

Длинные плиты (до 9 метров для ПК, 12 для 4-6 ПК, ПГ) актуальны для монтажа промышленных, общественных зданий, они универсальны и могут использоваться где угодно. Выбирая размер, обязательно учитывают важность соблюдения нормы закладки на опоры – 7-15 сантиметров в соответствии с материалом стен.

Армирование ПК осуществляют сталью марки А4-А5, а также поперечной проволочной сеткой небольшого диаметра. Серия ПБ предполагает только продольную арматуру из прочных стальных прутьев класс К-7. Благодаря отсутствию поперечного каркаса плиты можно резать под любым углом, используя в строительстве здания необычной конфигурации.

Все плиты шлифуются, поэтому их поверхность практически не требует подготовительных отделочных работ. Что касается стоимости, то обычно плиты серии ПБ стоят дешевле, чем ПК. В общем же при пересчете на квадраты цены квадратного метра, перекрытие шириной в 1 метр стоит дороже применения изделий 1.2-1.5 метра шириной.

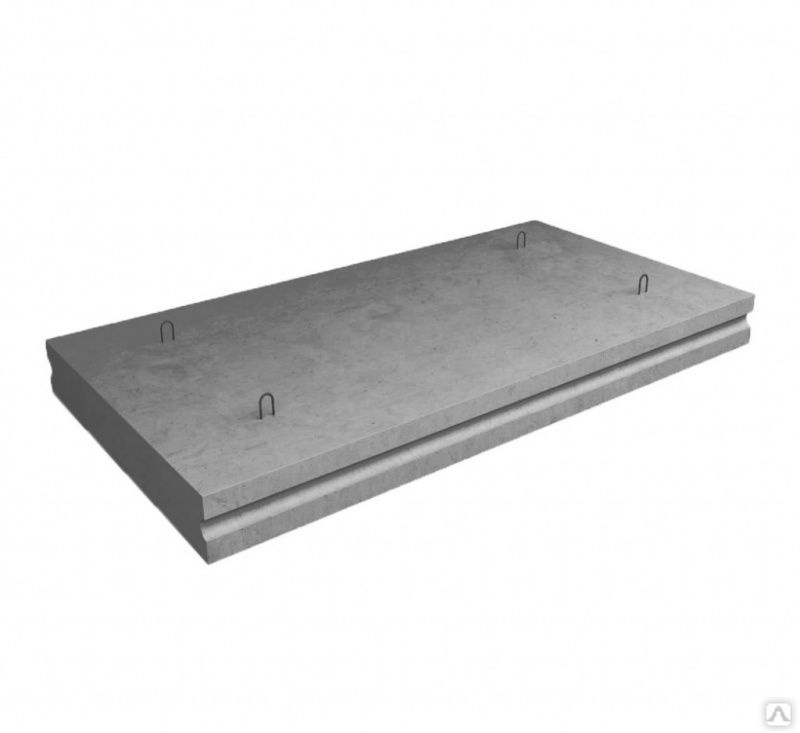

Плиты серии ПТ

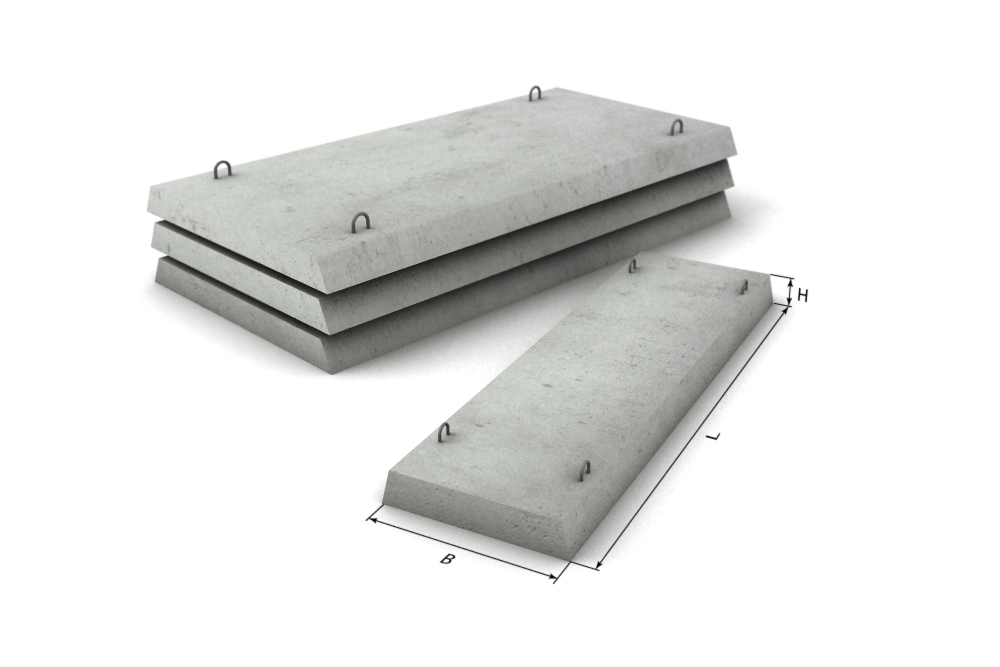

Данные изделия чаще всего используются в качестве доборных и применяются там, где стандартные не помещаются. Небольшие размеры плит позволяют перекрывать различные пролеты. Их кладут над хозяйственными помещениями, кладовками, коридорами, санузлами и т.д.

Толщина плиты составляет 8-12 сантиметров, общая высота получается до 20 сантиметров (в зависимости от того, какой пол выполняется). Плиты легко монтируются, равняются по остальным панелям, выпускаются в самых разных типоразмерах. В Москве и регионах отыскать изделие с нужными характеристиками не составит труда.

Плиты перекрытия облегченные (многопустотные) – качественные и надежные элементы, благодаря которым можно просто и быстро смонтировать перекрытия в разных типах здания. Приобретая изделия у проверенных производителей и поставщиков (которые соблюдают технологию производства, правила складирования и транспортировки), при условии верно выполненных расчетов и профессионального монтажа, можно получить наилучший результат.

характеристики, маркировка, вес, размеры, б/у, цена, фото

Железобетонные изделия обладают высокой прочностью, морозо- и износостойкостью, могут применяться в зоне повышенной влажности и с частыми низкими температурами, для неотапливаемых помещений. П-образные плиты перекрытия (которые правильнее было бы назвать ребристыми из-за наличия ребра жесткости) при тех же характеристиках значительно легче и гибче других видов ЖБИ. Их чаще используют для строительства производственных зданий, прокладывания водопроводов и теплосетей, но для частных домов они тоже вполне подходят.

Оглавление:

  1. Монтаж
  2. Цена

Производители выпускают самые различные виды ребристых перекрытий, в зависимости от назначения и потребностей покупателей. Размеры и вес плит п-образных зависят от материалов изготовления (марки бетона, класса арматуры) и параметров, закрепленных по ГОСТу. Стандартные изделия имеют высоту ребер 300-400 мм и длину-ширину 1,5х6, 3х12 и 3х6 м, вес от 1370 до 2400 кг.

Маркировка п-образных плит

Классификация зависит от наличия проемов и типа опирания:

  1. ПВ — имеют проемы с отверстиями для вентиляционных шахт с размерами 400, 700 и 1000 мм, их помечают цифрами 1, 2, 3.
  2. ПГ — плиты имеют П-образное сечение, похожее на трапецию, они сплошные и не имеют выемок.
  3. ПЛ – с проемами для обустройства кровли.
  4. ПФ – с отверстиями для установки зенитных фонарей.
  5. ПРТм – модернизированные, выдерживают колоссальные нагрузки до 2500-3000 кг/м2, так как сделаны из прочного бетона и напряжённой арматуры. Предназначены для строительства многоэтажных домов и всевозможных масштабных сооружений.
  6. П, ПР – обычные стандартные ребристые п-образные плиты.

Поскольку перекрытия опираются на ригели, существует два их вида — 1П и 2П:

  • 1П – плиты, что кладутся на полки ригелей;
  • 2П – ставятся на верхушки.

Особенности монтажа

Если перекрытия выполнены из П-образных плит, то целесообразнее их использовать для чердачных этажей или подвальных помещений. В жилом помещении дополнительные ригеля или ребра жесткости в потолке выглядит не эстетично и мешают сделать нормальное освещение. Хотя многое зависит от проектирования.

Для установки плит понадобится подъемная техника. Потребуется также нанять людей, которые будут принимать, и выравнивать перекрытия, которые ставятся поперек несущих опор. Все заводские изделия для удобства и предотвращения вращения имеют 4 монтажные петли. Сама кладка осуществляется в несколько этапов:

  • На опоры – ригели наносят цементный раствор (не более 20 мм), он должен быть свежим, поэтому делают это непосредственно перед поднятием плиты.
  • С помощью паука с крюками, зацепленными за петли к крану подвешивают блок и поднимают его к месту укладки, где двое рабочих осторожно выравнивают и ставят его на нужное место.
  • Плиты укладывают поэтапно, прослеживая чтобы расстояние меж ними было не более 50-70 мм.
  • Чтобы перекрытие получилось монолитным, щели заливают раствором.

Если есть необходимость сделать небольшие отверстия в ЖБИ, то лучше для этого использовать сверлящие инструменты.

Для того, чтобы изделия сохранили свои свойства и не деформировались, хранить их до строительства нужно на ровной площадке, прокладывая между ними деревянные бруски.

Стоимость

Цена перекрытия из п-образной плиты зависит от её типоразмера и технических характеристик.

Наименование

Параметры

Вес, кг

Цена в рублях

1П8-1АШт

5050×740×400

1370

от 9 984

1П4-1АШвт

5050×1485×400

2100

от 16 200

1П3-3АШвВ

5550×1485×400

2200

от 19 390

2П1-4АШв

5950×1485×400

2400

от 19 500

2П1-6АШв

5950×1485×400

2400

от 24 970

Чтобы немного сэкономить, можно купить плиты перекрытия б/у п-образные, о цене придётся договариваться в индивидуальном порядке. Следует узнать об условиях, в которых хранились материалы, и обязательно убедиться в их пригодности для строительства.



Плиты перекрытия для частного дома. Размеры и правила монтажа?

Плиты перекрытия (ПП) пустотные из железобетона являются наиболее распространенным элементом междуэтажных горизонтальных конструкций. Они отделяют цокольный (подвальный) этаж от первого и, в случае многоэтажного строительства, каждый последующий этаж от нижележащего. Железобетонные конструкции используют в капитальных строениях по причине значительного веса перекрытий и необходимости установки плиты на опорную часть длиной не менее 90 мм. Это возможно при толщине стен не менее 200-250 мм.

Использование ПП при возведении дома ускоряет процесс, но требует знаний при их монтаже. Обычно основные правила укладки плит прописаны в рабочих чертежах проекта здания. Если вы наняли грамотных строителей-монтажников, то беспокоиться не о чем. Но при самостоятельной постройке дома нужно знать некоторые правила.

Размеры плит перекрытия ПК

Размеры железобетонных многопустотных типа ПК могут варьироваться в пределах от 2,4 до 12 метров в длину и от 1,0м до 3,6м в ширину, но шире, чем 1,8 метра в частном домостроении используются крайне редко.

Исходя их размеров вашего здания, отдельных помещений, подбираются размеры плит. В идеале весь комплект перекрытия должен быть просчитан на стадии проекта. Наличие пустот удобно использовать для прокладки электропроводки и других сетей.

Местные заводы по изготовлении ЖБИ могут выпускать свои типоразмеры продукции по ТУ, поэтому нужно все тщательно просчитать. Опорные части конструкций нужно соблюсти для их правильной работы и несущей способности.

Опорные части ПП

Требования к плитам перекрытия

Плита перекрытия — это несущий элемент конструкции дома и самая нагруженная деталь после фундамента. От нее зависит надежность всего сооружения. Плита должна соответствовать нормам строительства и ГОСТ по прочности, жесткости на прогиб, огнестойкости.

Ребристые плиты перекрытия

Ребристые плиты перекрытия разработаны для промышленных и общественных зданий. Но они тоже могут использоваться в возведении частных домов.  Имея малый вес и высокую прочность они при этом покрывают большую площадь. Единственный их недостаток ребристая нижняя поверхность, которую придется закрывать навесным или натяжным потолком. Этот недостаток можно превратить в преимущество использовав интерьер стиля «лофт» (чердак).

Ребристая плита состоят из гладкой верхней панели и усиленных продольных ребер жесткости снизу. Иногда для усиления жесткости она может иметь поперечные ребра.

Установка плит перекрытия

Установка ПП должно производиться на подготовленное основание, которое должно быть предварительно выровнено по горизонтальному уровню согласно проекта. После затвердевания основания по периметру опорной части наносится слой цементно-песчаного раствора толщиной 20мм и укладывается плита. Щели между боковыми гранями ПП заполняются раствором.

После затвердевания раствора можно продолжить дальнейшее возведение стен и подготовить перекрытие под производство чистовых полов. Если вы хотите использовать модный интерьер с использованием полов из бетона – читайте статью.

Плита перекрытия | Статья о плитах перекрытия от The Free Dictionary

Мобильный кран грузоподъемностью 250 тонн, который можно увидеть на горизонте, помогает при заливке примерно 1200 тонн бетона, необходимого для сооружения сверхпрочной плиты перекрытия. Рабочие этапы: а) одновременное изготовление плиты перекрытия на фундаментной плите. в одной упаковке с последующим их подъемом; б) монтаж в проектное положение и монолитизация стыков; в этом случае панели вертикальной опалубки опираются на закрывающие пластины, встроенные в вертикальные конструкции, а домкратные рамы снова опираются на панели через защелки, укрепленные на лонжеронах рам; в) в фундаменте колонн домкратных рам установлены стержни, через которые плиты перекрытия поднимаются от фундаментной плиты к проектным ориентирам.В послевоенный период, когда строительных материалов не хватало, массивные полы, состоящие из бетонной плиты перекрытия из твердого материала, в значительной степени вытеснили подвесные деревянные полы, которые обычно использовались в 1930-х годах. Проект повлек за собой установку новой дренажной системы вокруг фасада здания и под плитой перекрытия, а также на гидроизоляцию всей фундаментной стены и плиты первого этажа. Компания Face Middle East сообщила, что ее команда была приглашена главным подрядчиком для проверки утвержденного проекта плиты перекрытия.После этой проверки инженерная группа компании руководила началом строительства плиты перекрытия. Зимой к основной системе газового отопления водопроводных труб в плите первого этажа добавляется сеть локальных радиаторов для небольших сотовых помещений. , большая часть последующего натяжения ограничивается этими «полосами», что позволяет в будущем модифицировать плиту перекрытия, например, включать в нее проемы для внутренних лестниц, без нарушения структурной целостности системы пост-натяжения.Стеклянные навесные стены и проемы в плите второго этажа позволяют естественному свету проникать в офис в течение всего дня, который будет основным источником окружающего света.

Разрыв капилляра на полу подполья — полиэтиленовая пленка под бетонной плитой

Вкладка «Соответствие» содержит информацию о программе и коде. Текст кода взят из выдержки и кратко изложен ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации.Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.

Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)

Требования к строителю системы водного хозяйства

1. Водоуправляемый участок и фундамент.
1.4 Капиллярный разрыв на всех этажах подполья с использованием полиэтиленовой пленки толщиной ≥ 6 мил, с перемычкой 6–12 дюймов и установлен с использованием одного из следующих способов: 3, 4, 5
1.4.1 Размещается под бетонной плитой; OR ,
1.4.2 Облицовка каждой стены или опоры и закрепление планками обрешетки или аналогичным материалом; ИЛИ ,
1.4.3 Закреплен в земле по периметру кольями.
1.6 Замедлитель парообразования класса 1 не установлен на внутренней стороне воздухопроницаемой изоляции наружных стен, находящихся ниже уровня земли. 7

Сноска 3) Не требуется в сухом (B) климате, как показано в IECC 2009 Рисунок 301.1 и Таблица 301.1.

Сноска 4) Не требуется для фундаментов поднятых опор без стен. Чтобы получить ENERGY STAR, EPA рекомендует, но не требует, чтобы в домах, построенных в радоновых зонах 1, 2 и 3 Агентства по охране окружающей среды, были включены средства защиты от радона.Для получения дополнительной информации см. EPA Indoor airPLUS.

Сноска 5) Для существующей плиты (например, в доме, где проводится реабилитация кишечника) вместо разрыва капилляров под плитой разрешается использовать сплошной и герметичный замедлитель паров класса I или II (согласно сноске 7). устанавливается поверх всей плиты. В таких случаях допускается исключение до 10% поверхности плиты (например, для плит порога). Кроме того, для существующих плит в загружаемом пространстве замедлитель парообразования должен быть или должен быть защищен прочной поверхностью пола.Если установлены замедлители парообразования класса I, их нельзя устанавливать на внутренней стороне воздухопроницаемой изоляции или материалов, склонных к повреждению от влаги.

Сноска 7) IRC 2009 определяет замедлители образования пара Класса I как материал или узел с рейтингом ≤ 0,1 перм., Используя метод осушителя с Proc. A ASTM E 96. Следующие материалы обычно имеют ≤ 0,1 перм. И не должны использоваться на внутренней стороне воздухопроницаемой изоляции в надземных наружных стенах в теплом влажном климате или на наружных стенах ниже уровня в любом климате: резиновые мембраны , полиэтиленовая пленка, стекло, алюминиевая фольга, листовой металл и фольговые изоляционные / неизолирующие оболочки.Эти материалы можно использовать на внутренней стороне стен, если отсутствует воздухопроницаемая изоляция (например, допускается использование жесткого пенопласта с фольгированной облицовкой, примыкающего к бетонной фундаментной стене ниже уровня земли). Обратите внимание, что этот список не является исчерпывающим, и другие материалы с допуском ≤ 0,1 также не должны использоваться. Кроме того, если mfr. В спецификациях продукта указано, что показатель химической стойкости ≥ 0,1, тогда его можно использовать, даже если он есть в этом списке. Также обратите внимание, что пена с открытыми и закрытыми порами обычно имеет номинальные значения выше этого предела и может использоваться, если только производитель.спецификации указывают рейтинг химической завивки ≤ 0,1. Применяются несколько исключений из этих требований:

  • Замедлители парообразования класса I, такие как керамическая плитка, можно использовать на стенах душевых и ванн;
  • Могут использоваться замедлители образования паров класса I, такие как зеркала, если они установлены с помощью зажимов или других прокладок, которые позволяют воздуху циркулировать за ними.

Пожалуйста, ознакомьтесь с графиком внедрения программы для домов, сертифицированных ENERGY STAR, чтобы узнать о версии программы, которая в настоящее время применима в вашем штате.

DOE Zero Energy Ready Home (Версия 07)

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Приложение 1, пункт 6) Сертифицировано EPA Indoor airPLUS.

EPA Indoor airPLUS (редакция 04)

1.2 Установка капиллярного разрыва.

  • Установите полиэтиленовую пленку или изоляцию из экструдированного полистирола (XPS) под бетонными плитами, включая цокольные этажи.Убедитесь, что защитное покрытие находится в непосредственном контакте с бетонной плитой выше (требование ENERGY STAR).
  • Установите капиллярный разрыв на всех этажах подпольного помещения, используя полиэтиленовую пленку толщиной ≥ 6 мил, наложенную внахлест от 6 до 12 дюймов (требование ENERGY STAR).
  • Под полиэтиленовой пленкой или экструдированным полистиролом (XPS) изоляция, установленная в соответствии с пунктом 1.3 контрольного списка для разработчиков систем водоснабжения ENERGY STAR:
    • Установите 4-дюймовый слой чистого заполнителя диаметром 1/2 дюйма или больше; ИЛИ
    • Установите 4 дюйма.равномерный слой песка, покрытый либо слоем геотекстильного дренажного покрытия по всей поверхности, либо полосами геотекстильного дренажного покрытия по периметру, установленными в соответствии с инструкциями производителя.

Исключения из требований к заполнителю или песку (Не применимо в EPA Radon Zone 1):

  • Сухой климат согласно определению IECC 2015 г. Рисунок 301.1.
  • Районы со свободно дренируемыми почвами, определенные сертифицированным гидрологом, почвоведом или инженером как Группа 1 (Таблица R405.1, 2015 IRC) во время посещения объекта.
  • Фундаменты плитные на грунте.

Альтернативный путь для восстановления кишечника: для существующей плиты в доме, подвергающегося реабилитации кишечника в радоновых зонах 2 и 3, альтернативная обработка плиты в Контрольном списке для строителя системы управления водными ресурсами ENERGY STAR, сноска 5, должна применяться в качестве альтернативы к полиэтилен и заполнитель или песок под плиту. Дома, проходящие реабилитацию кишечника в радоновой зоне 1, должны также установить активную радоновую систему, использующую частичную разгерметизацию, а уровни радона должны быть проверены после окончательной проверки, чтобы они были ниже уровня действий EPA (4 пКи / л) для получения квалификации.

Примечание: В радоновой зоне 1 Агентства по охране окружающей среды (см. Спецификацию 2.1):

  • Полиэтиленовая пленка должна быть установлена ​​с перекрытием на 6–12 дюймов по швам.
  • Метод разбивки по ENERGY STAR для полиэтиленовых листов нельзя использовать в подпольях без плиты.
  • ENERGY STAR Исключения для разрыва капилляров (полиэтилен) под плитами не применяются. Поли требуется в радоновой зоне 1.

Рекомендации: рекомендуется использовать полиэтилен толщиной 10 мил, если полы в подвесных помещениях не покрыты бетонной плитой.

2.1 Радоностойкая конструкция. Постройте дома в радоновой зоне 1 Агентства по охране окружающей среды с радоностойкими характеристиками (как минимум, пассивная система). EPA рекомендует устанавливать радоностойкие элементы в соответствии с ANSI / AARST CCAH для 1-2 семейных домов и таунхаусов (макс. Общая площадь фундамента 2500 кв. Футов) ИЛИ ANSI / AARST CC-1000 для больших фундаментов.

Визуально проверьте следующие требования:

  • Перерыв капилляра установлен согласно ТУ 1.2, независимо от климатической зоны.
  • Газонепроницаемая вертикальная вентиляционная труба диаметром 3 или 4 дюйма, четко обозначенная как компонент системы снижения содержания радона. Вентиляционная труба должна быть подсоединена к открытому Т-образному фитингу в слое заполнителя (или подключена к дренажному покрытию из геотекстиля в соответствии с инструкциями производителя) под полиэтиленовым покрытием, проходя вверх через кондиционируемые пространства и заканчиваясь минимум на 12 дюймов выше проем в крыше. По крайней мере, 10 футов горизонтальной перфорированной дренажной плитки необходимо прикрепить к Т-образному фитингу под полиэтиленовой пленкой, размещенной над земляными полями и под бетонными плитами.Примечание: точки всасывания не допускаются на крышках поддона.
  • Вентилятор радона (т. Е. Активная система) ИЛИ электрическая розетка, установленная на доступном чердаке рядом с вентиляционной трубой для радона (т. Е. Пассивная система), чтобы облегчить установку вентилятора в будущем, если это необходимо. На чердаке, где при необходимости может быть установлен радоновый вентилятор, должно быть предусмотрено пространство вокруг радоновой трубы с высотой по вертикали не менее 48 дюймов и диаметром не менее 21 дюйма.
  • В домах, на чердаке которых нет доступа для вентилятора, необходимо использовать другое внешнее местоположение или гараж, размер которого не ниже кондиционируемого пространства согласно ANSI / AARST CCAH.Электропитание параллельной цепи должно иметь маркировку на электрическом щите с указанием его предполагаемого использования.
  • Герметизация фундамента с помощью полиуретанового герметика или аналогичного материала на всех отверстиях в плитах, проходках и контрольных или компенсационных швах.

Примечание. В более крупных зданиях и многоквартирных домах могут использоваться общие системы смягчения воздействий на несколько единиц или может потребоваться несколько систем вентиляции почвенного газа для размещения больших площадей здания. См. В ANSI / AARST CC-1000 требования к учету электроэнергии в совместно используемых (дополнительных) системах смягчения, а также максимальные номинальные размеры пленумов для сбора почвенного газа и соответствующие размеры труб.

Примечание: Проконсультируйтесь с местными строительными нормами и правилами, чтобы определить, применяются ли дополнительные требования к радону. Также проконсультируйтесь с EPA «Building Radon Out» (EPA 402-K-01-002) для получения общих рекомендаций по установке радоностойких элементов.

Консультации:

  1. Повышенные уровни радона были обнаружены в домах, построенных во всех трех зонах на Карте радоновых зон Агентства по охране окружающей среды. Проконсультируйтесь с вашей государственной радоновой программой для получения актуальной информации о радоне в вашем районе. Перейдите на веб-сайт EPA, посвященный радону, и щелкните свой штат для получения контактной информации.
  2. EPA рекомендует, но не требует, чтобы все дома, построенные с радоностойкими характеристиками в зоне 1 EPA Radon, включали вентилятор для вентиляции радона. Агентство по охране окружающей среды также рекомендует использовать радоно-устойчивые элементы для домов, построенных в радоновых зонах 2 и 3 Агентства по охране окружающей среды, и чтобы все дома с радоно-устойчивыми элементами или без них были проверены на наличие радона перед заселением. Вентилятор для вентиляции радона следует устанавливать, если результат теста составляет 4 пКи / л (уровень действия EPA) или более.
  3. Предоставьте покупателям «Справочник по радону для граждан» Агентства по охране окружающей среды, предложите им пройти тест на радон и направьте их на веб-сайт Агентства по охране окружающей среды, посвященный радону, для получения дополнительной информации.
  4. Если есть подозрение на загрязнение почвы или грунтовых вод на строительной площадке или рядом с ней (например, на бывших промышленных площадках), летучие химические загрязнители от проникновения почвенного газа или паров в здание могут представлять опасность для качества воздуха в помещении. В таких случаях EPA рекомендует использовать радоно-стойкие элементы, соответствующие Спецификации 2.1, которые могут минимизировать или предотвратить проникновение пара в дом. См. Праймер EPA для проникновения паров или ASTM E2600 для получения дополнительной информации. Вам также следует проконсультироваться с вашим государственным, племенным или местным агентством по охране окружающей среды для получения информации о местонахождении загрязненных участков, в том числе тех, которые подпадают под действие требований Суперфонда (CERCLA), Закона о сохранении и восстановлении ресурсов (RCRA) или программы Brownfields.Посетите EPA «Где вы живете» для получения дополнительной информации.

Исключения и альтернативные пути восстановления кишечника см. В разделе «Технические характеристики Indoor airPLUS».

2009 , 2012 , 2015 и Международный жилищный код 2018 (IRC)

Раздел R408.1 Вентиляция. В вентилируемых подпольях должно быть не менее 1 кв. Футов вентиляционных отверстий на каждые 150 кв. Футов площади пола, если только земля не покрыта замедлителем образования паров класса 1, тогда на каждые 1500 кв. Футов площади пола требуется 1 кв.

Секция R408.2 Отверстия для подпольной вентиляции. В вентилируемых пространствах для ползания должно быть не менее 1 кв. Футов вентиляционных отверстий на каждые 150 кв. Футов площади пола в ползунках, если только земля не покрыта замедлителем паров класса 1, тогда общая площадь вентиляционных отверстий должна быть равна 1/1 500 площади пола ползунка. .

Раздел R408.3 Невентилируемое пространство для обхода. Вентиляционные отверстия в подполье не требуются, если обнаженная земля покрыта сплошным замедлителем образования паров класса I со швами, которые перекрываются на 6 дюймов и герметизированы или заклеены лентой, а края прикреплены и герметизированы к стенам фундамента на высоте не менее 6 дюймов над уровнем земли. Нижний этаж.

Раздел R506.2.3 Замедлитель пара. Полиэтилен толщиной 6 мил (или другой одобренный) замедлитель парообразования, чтобы стыки перекрывались не менее чем на 6 дюймов, должны быть помещены между бетонной плитой и основанием или подготовить земляное полотно, если базового слоя не существует. Исключения: отдельно стоящие гаражи, хозяйственные постройки, другие неотапливаемые вспомогательные сооружения, неотапливаемые складские помещения площадью менее 70 квадратных футов, навесы для автомобилей, подъездные дорожки, дорожки, патио и другие плоские конструкции, которые, вероятно, позже не будут закрыты или отапливаются, и если это разрешено должностным лицом здания.

Модернизация:
Раздел N1101.3 (Раздел N1107.1.1 в IRC 2015 и 2018). Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям этого кодекса, не требуя, чтобы неизменные части существующего здания соответствовали этому кодексу. (См. Код для дополнительных требований и исключений.)

Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Сланцевые плиты, Поставщики натуральных сланцевых плит, Полы из сланцевых плит, Использование сланцевых плит

Дорожка из сланцевых плит

Сланцевая плита — это толстый и широкий кусок сланцевого камня, который может быть в дальнейшем используется для создания большого количества разнообразных артефактов и предметов использования в кухня, гостиные или сады. Когда скол шифера не очень могут изготавливаться ярко выраженные толстые плиты, которые имеют множество применений например, надгробия, столы для снукера, могильные плиты и охладить пищу на кухнях.Поскольку сланец является натуральным камнем, сланцевые плиты будут иметь разные толщина, цвет и текстура.

Плиты из натурального сланца

Плиты из натурального сланца изготавливаются методом седиментации и метаморфоза, в которой слои грязи с минералами и другими органическими вещества зажаты. По этой причине сланцевые плиты хрупкие. и могут легко повредиться во время работы. Так что сделать что-нибудь из шифера плиты лучше иметь примерно на 10% больше необходимого количества плит.

Твердость, цвет, физические и химические свойства сланцевой плиты отличаются местом своего происхождения.Индийские сланцевые плиты бывают разных виды и доступны в широком спектре цветов. Они слишком уникальны и удивительно. Также можно приобрести сланцевую плиту из Китая, Европы и Америки. Европейские сланцевые плиты дороже китайских.

Все артефакты из сланцевого камня доступны в различной отделке и Габаритные размеры. Производители умеют предоставлять индивидуальный дизайн, разные приложения. Сланцевая плита — очень твердый природный камень, поэтому все из сланца, естественно, будет сложно.Поставщики шиферных плит поставляют все виды имеющихся в наличии сланцев. Поставщики получают их из разных мест и продавать его как на местном, так и на международном рынке. Вы также найдете Оптовые торговцы сланцевыми плитами, продающие эти натуральные камень. Стоимость сланцевой плиты ниже, чем у другого природного камня, такого как гранит и мрамор. Также установка проста и легка.

Типы сланцевых плит

Существуют широкие вариации в составе и цвета сланцевых камней.Плиты из сланцевого камня доступны в огромное разнообразие цветов, таких как серый, синий, коричневый и зеленый.

Индийские сланцевые плиты бывают различных типов, таких как Осенний Рустик, Медный Натуральный, Медь полированная, золотистая натуральная, химачал белый, зеленый зира полированный, Серебристо-серый натуральный и т. Д. Узнайте о различных виды сланцевых камней в Индии.

Использование шиферной плиты

Столешницы из шиферной плиты

Ваша кухня определенно будет дышать с столешницы из сланцевой плиты.Вы можете выбрать разные цвета шиферной плиты столешницы и создают разницу. Столешницы из черного сланца очень известный. Вы можете придать ему полированный, а также естественный вид.

Узнайте больше в Реконструкция Ваша кухня из сланцевого камня

Сланцевый камин / камин

Тусклый сланцевый очаг или сланцевый камин создает классическая обстановка, которая не имеет себе равных. В основном для изготовления шиферной плиты для очага используются сланцевые плиты темно-серого или черного цвета.Сланец также замедляет возгорание что делает его идеальным выбором для изготовления каминов и очагов.

Напольные покрытия из сланцевых плит

Напольные покрытия из сланцевых плит являются одними из самых распространенных использование натурального сланца. Либо большая плита, либо маленькие ее кусочки в правильной или неправильной формы делают пол из шиферных плит. Ты можешь сделать пол из сланцевых плит во внутреннем дворике, гостиной, ванной комнате, на полу кухни, сад, а также в спальне. Либо выберите один цвет, либо цвет мути шиферная плита для изготовления пола.Также у вас может быть много форм шиферной плиты, чтобы сделать пол из шиферной плиты. Обычно прямоугольные сланцевые плиты используются для гостиная, спальня и другие внутренние полы и для наружных полов сланцы неправильной формы предпочтительны.

DIY: Пошаговое руководство по Установите шиферную плитку

Журнальный столик Slate Slab

Журнальный столик из шиферной плиты

Никакой другой стол не может выглядеть так красиво, как журнальный столик из шиферной плиты. Благодаря своей уникальности журнальные столики из шиферной плиты очень популярны.Оцените магический эффект журнального столика из сланцевой плиты с кованым железом. Также небольшие плиты используются в деревянном каркасе для экзотический вид. Так же можно получить шифер разных форм и размеров. журнальный столик.

Вы должны выбрать идеальный журнальный столик, так как он является центром притяжения. и очень важная часть декора. Журнальный столик объединяет другие части. Журнальный столик из сланцевого камня обладает неотразимой красотой и прочностью. Также эти столы устойчивы к огню, кислоте и теплу, поэтому они прослужат дольше чем любой другой стол.

Сланцевый водопад / Сланцевый фонтан

Водопад из сланцевой плиты

Чтобы сделать водопад из шифера, идеальные сланцевые плиты подбираются и используются производителем. Сланцевая плита мастера водопадов затем работают над этими плитами, чтобы создать красоту, которая может быть используется как внутри, так и снаружи вашего дома. Здесь цветовая вариация, узоры на шиферной плите играет жизненно важную роль в появлении шиферной плиты фонтан. Также сланцевые плиты обточены и им придают правильную форму, чтобы получился водопад.Также в некоторых сланцевых водопадах для придания легкости берутся тонкие облицовки плиты.

Земляной пол над бетонной плитой? (земляной форум в перми)

Привет, Розмарин. Это можно сделать — нет проблем, но вы хотите, чтобы пол был ненадежным? Группа людей сделала это здесь к востоку от города. Мой этаж на земле, но такой же, как и раньше.

Безусловно, из всех земляных полов, которые у нас есть, початок с четырьмя слоями кипяченого льняного масла является самым прочным. Катание по нему тяжелых предметов повредит поверхность — переносите и устанавливайте их.

Я предлагаю по крайней мере от дюйма до полутора дюймов початков, используя правильное соотношение глины и песка с соломой. Более тонкое может сработать — возможно, вам придется поэкспериментировать. Двери могут ударить по нему, или вам, возможно, придется заблокировать участки вокруг открывающейся двери. 30% глины 70% песка, включая все заполнители, которые могут быть в природной глине — наш пример составляет примерно 50/50 смеси натуральной глины и песка. Используйте достаточно короткой соломки, чтобы в каждой пригоршне было много початков. Я предлагаю разрезать тюки соломы вдоль струн = с обеих сторон бензопилой, прежде чем разрезать струны на тюке.Это даст вам соломинку, с которой будет намного проще работать, чем с длинной соломой.

Вы можете использовать плоские уложенные доски поверх пола, чтобы измерить толщину вашего початка.

Когда он полностью высохнет — может быть, через пару недель — он сядет и потрескается. После этого вернитесь к затирке и заполните трещины мелким песком / глиняным раствором из мешка для затирки. Добавьте немного акрилового цементного связующего или клея Элмера, чтобы сделать затирку более прочной. Я добавил измельченный древесный уголь, чтобы затемнить раствор и еще больше выделить трещины.

Четыре слоя льняного масла, разбавленного примерно на 50% уайт-спиритом, если вы сделаете что-то подобное, масло впитается в более глубокое и толстое покрытие.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
