П образная плита перекрытия нагрузка: Какова допустимая нагрузка на плиту перекрытия

Характеристики П-образных плит перекрытия и их использование в строительстве

П-образные плиты перекрытия (их еще называют ребристыми, так как в них есть ребро жесткости) сегодня активно используются в строительстве наряду с другими видами ЖБИ. Плиты П-образные демонстрируют прекрасные характеристики и небольшой вес, используются в прокладке водопроводов, теплосетей, возведении производственных зданий, объектов частного домостроения.

В соответствии с назначением плиты и требованиями покупателей производители выпускают на рынок самые разные виды ребристых перекрытий – тех или иных размеров, конструкционных особенностей. Вес и размер плиты перекрытия П-образной зависят от класса арматуры и марки бетона, а также указанных в ГОСТе параметров.

Стандартная плита обладает таким размерами (длина и ширина): 1.5 х 6, 3 х 12, 3 х 6. Высота ребер составляет 30-40 сантиметров, вес находится в диапазоне от 1370 до 2400 килограммов.

Особенности

Содержание статьи:

• 1 Особенности
• 2 Расшифровка маркировки
• 3 Монтаж
• 4 Размеры
• 5 Нагрузка
• 6 Предъявляемые требования
• 7 Качество бетона
• 8 Качество арматуры

П-образная плита перекрытия производится в формате цельного бетонного монолита с арматурой внутри и вспомогательным продольным элементом, который призван выполнять функцию балки, работающей на изгиб.

Для минимизации воздействия поперечной нагрузки в конструкции используют поперечные ребра. Благодаря объединению двух материалов (бетон и металл) удается достичь максимальной прочности и компенсировать, перераспределить, воспринять разные типы нагрузок.

Разные задачи предполагают использование разных типов плит. Так, в индивидуальном строительстве чаще всего используют сплошные, плоские либо пустотные плиты, в возведении промышленных зданий актуальны ребристые.

Процесс изготовления плит простой: в специальной металлической форме собирают каркас из стальной арматуры, монтажных петель, потом заливают приготовленную по правилам (чтобы добиться максимальной прочности) бетонную смесь. Далее раствор вибрируется и подвергается температурно-влажностной обработке, в течение 4 недель сохнет и набирает прочность.

Особенность конструкций описываемого типа – наличие ребер, которые обычно располагаются в одном/двух направлениях по плоской поверхности. Благодаря П-образной форме удается добиться максимальной прочности при воздействии изгибающей нагрузки, но значительно уменьшить вес. Правда, неровная форма ограничивает использование изделия – в частном строительстве плиты выбирают только для обустройства подвалов и чердаков, часто – гаражей.

Основное условие в процессе работы – соблюдение шага несущей стены, не превышающего 6 метров. Вся конструкция перекрытия рассчитывается заранее, вручную либо по специальной программе. Если говорить о производстве в промышленных масштабах, то плиты могут быть сделаны из бетона разного типа – тяжелого, легкого, силикатного.

Расшифровка маркировки

П-образные плиты перекрытия характеристики (вес, размер, нагрузки и т.д.) предполагают разные. Поэтому до покупки нужно все тщательно просчитать, а в процессе выбора изделий обращать внимание на маркировку с основными данными.

Что включает маркировка П-образной плиты:

Обозначения в виде цифр и букв, которые расшифровывают вес и размеры
Характеристики арматуры (тип, класс)
Коэффициент несущей способности
Тип и марка бетона
Дополнительные характеристики и свойства (если есть)

Так, если на изделии указана такая информация 2П1 – 3, Ат – VI П-1, то это говорит о следующем. Первые три обозначения (2П1) указывают на типоразмер панели. Тройка говорит о разделении элементов перекрытия в соответствии с несущей способностью. Потом идет расшифровка класса арматуры (напряженной предварительно). Символ П – использовался легкий бетон, Т – тяжелый.

Последний символ обозначает конструктивные особенности панели: 1 – в плите есть дополнительные закладные, 2 – в боковых ребрах есть технологические отверстия по 21 сантиметру, 3 – есть отверстия величиной 21 и 70 сантиметров.

Монтаж

В процессе монтажа панелей необходимо придерживаться некоторых правил. Для укладки П-образных плит используют автомобильный/башенный подъемный кран. Если из плит создаются межэтажные перекрытия, обязательно нужно позаботиться про технику, способную поднимать железобетонные изделия нужных габаритов на указанную высоту.

В Москве и регионах найти фирмы, предоставляющие в аренду такой спецтранспорт, не составит труда. Крепление плит осуществляется благодаря наличию петель для монтажных/такелажных работ.

Процесс установки перекрытия:

Нанесение слоя свежего бетонного раствора на торцы/поверхности, куда планируется крепить плиты.
Панель с помощью четырех строп аккуратно навешивается на крюк горизонтально и дальше поднимается на нужную высоту.
Плита выравнивается в пространстве, осуществляется установка ее на место. Все работы проводятся быстро, чтобы цемент застыть не успел.
Панели обязательно нужно укладывать ровно, щель выдерживается максимум 7 сантиметров, потом заливается раствором, что обеспечивает гладкость поверхности перекрытия.
Все монтажные петли плит, расположенных рядом, скрепляются надежным стальным прутом, обязательно присоединяются к стене дома анкерами.

Монтируя плиты таким образом, удается получить плоскую ровную поверхность перекрытия. Если нужно убрать ненужную часть плиты (сделать в ней отверстие под люк либо укоротить по размерам), делают это с использованием обыкновенной болгарки и дисков по металлу/бетону, лома.

Размеры

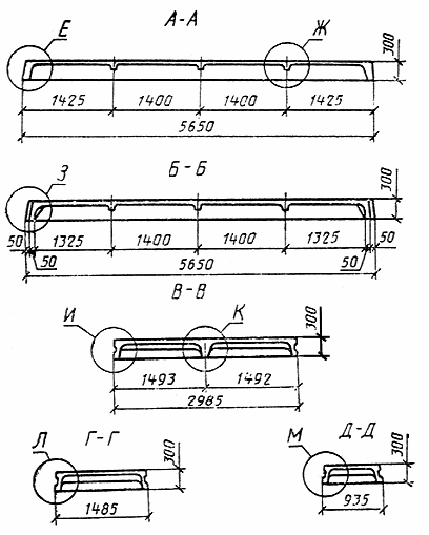

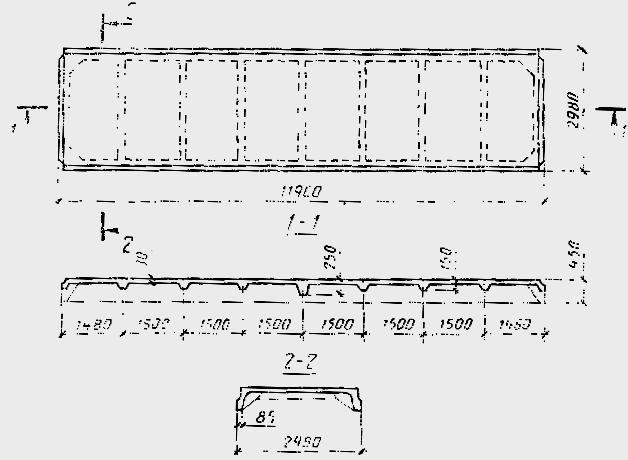

Все П-образные плиты перекрытия размеры предполагают из трех основных параметров: это толщина, длина, ширина. Согласно стандартам и нормативам, высота плиты должна быть равна 22 сантиметрам. В некоторых случаях по спецзаказу предприятия производят изделия с меньшей толщиной, равной 16 сантиметрам. Разница в этих двух типах плит заключается в диаметре технологических отверстий и уровне шумовой изоляции.

Длина плиты покрытия ребристой (ПКЖ) может варьироваться в достаточно ощутимых пределах – 2-12 метров. Обычно при проектировании зданий применяют перекрытия длиной 3.6-7.2 метра. Если же нужны плиты меньшего либо большего размера, необходимо делать специальный заказ на заводе.

Ширина плиты может быть равна 1 метру, 1.2, 1.5, 1.8. Очень редко можно найти квадратные плиты, которые всегда предполагают более высокую стоимость. Часто в проект вносят несущие элементы, обладающие стандартной шириной – 1 метр.

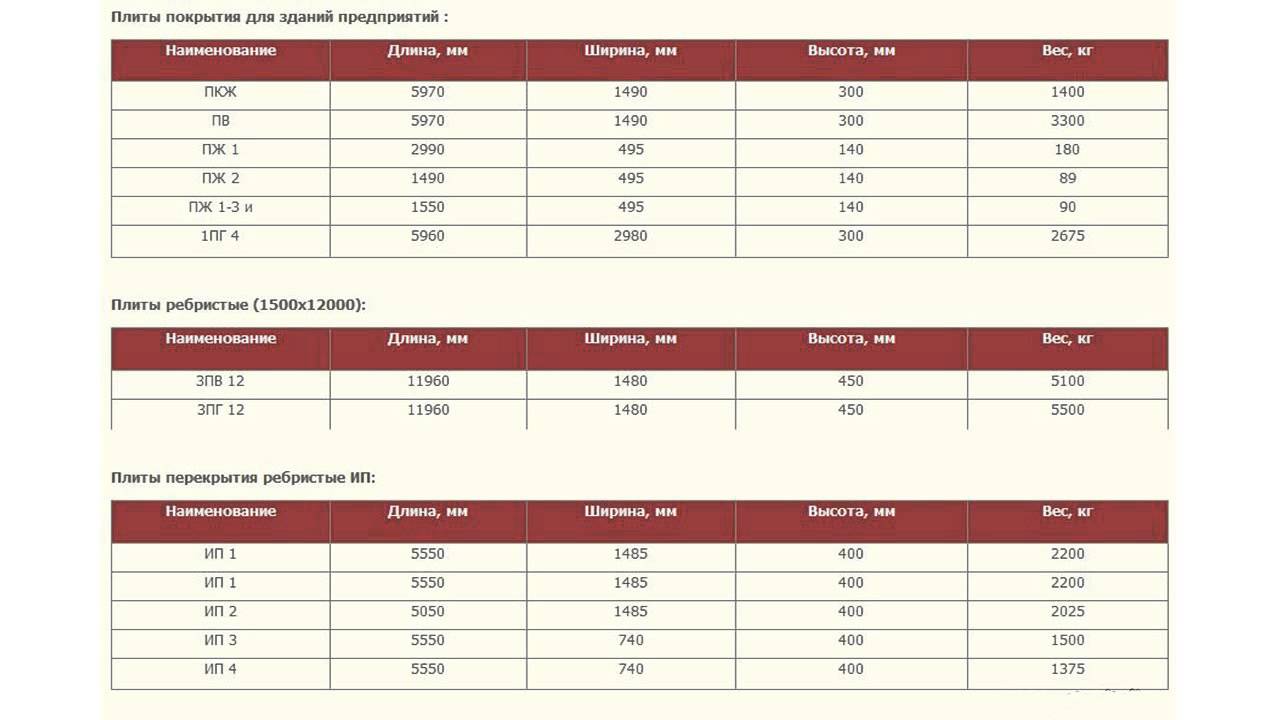

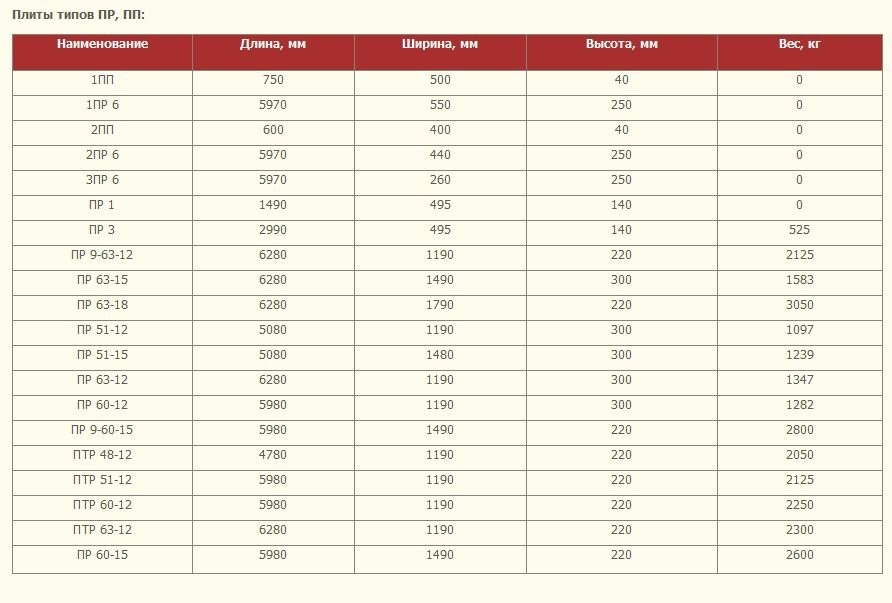

Стандартные размеры плит по ГОСТу: 3 х 12, 3 х 6, 3 х 18, 1.5 х 6. В зависимости от габаритов меняются и вес, способность выдерживать те или иные нагрузки. Обычно в строительстве используют плиты весом 770-820 кг/м3, для конструкций с большой нагрузкой актуальны тяжелые плиты (2500 кг/м3).

Нагрузка

До покупки плит обязательно нужно просчитать все нагрузки, которые будут на них воздействовать. Расчеты дают возможность правильно и точно определить, какая нагрузка для выбранной плиты будет оптимальной, а какую она не выдержит. Материал закупают в соответствии с характеристиками в расчетах и сопровождающей изделие документации.

Нагрузка на П-образную плиту может быть равномерной/неравномерной, временной/постоянной. В расчетах учитывают равномерную нагрузку, измеряя ее в кг/м3.

Лучше всего данный этап работ доверить профессионалам, так как учесть все нюансы и верно все рассчитать без специальных знаний и навыков достаточно сложно.

Предъявляемые требования

Все П-образные плиты до поступления в продажу обязательно проходят проверку качества. Тем не менее, при выборе изделия желательно иметь представление о том, какими должны быть плиты, на что обратить внимание и какие характеристики учесть.

Требования, которые предъявляются к готовым П-образным плитам:

Точное соответствие размерам параметрам, указанным в ГОСТе для данного типа ребристых панелей
Соответствие всем указанным в документации стандартам жесткости, прочности, стойкости к морозу, появлению трещин и т.д. (определяются в процессе испытаний)
Наличие монтажных и закладных петель, которые выполняются из стали указанного стандарта, четко определенного диаметра (все металлические элементы в обязательном порядке покрываются антикоррозийными составами, формы для заливки точно соответствуют стандартам)
Отсутствие каких-либо дефектов, видимых повреждений (сколов, трещин и т.д.) на поверхности плиты

Качество бетона

В процессе производства П-образных плит используют правильно приготовленный бетон, к которому также предъявляются определенные требования. Так, легкий бетон должен демонстрировать плотность в диапазоне 1800-2000 кг/м3 и указанную пористость, тяжелый бетон может иметь плотность в диапазоне 2200-2500 кг/м3.

Отпуск натяжения арматуры выполняется только после того, как бетон достиг нужного уровня прочности (данный параметр обязательно прописывается в проекте). Все компоненты для замеса бетона должны соответствовать установленным в ГОСТе параметрам.

Если П-образные плиты планируется применять на объектах с наличием агрессивной газовой среды, весь процесс производства регламентирует проектная документация, разработанная специально для конструкции на данной территории.

Качество арматуры

Каркас упрочнения в железобетонной конструкции, а также петли должны быть выполнены из высококачественных материалов. К арматуре выдвигаются определенные требования, благодаря соблюдению которых удается добиться нужных показателей прочности и жесткости всей конструкции.

Требования по качеству арматуры внутри плиты и петель:

В П-образных плитах допускается использовать арматуру из сталей, указанных в проектной документации
Размеры и форма петель, закладных обязательно соответствуют ГОСТам, чертежам конструкции, особенностям эксплуатации, требуемым свойствам
Натяжение арматуры выполняют электромеханическим/механическим методами
Коэффициент напряжения в каркасе после натяжения отклоняться от установленного в проекте может максимум на 10%

Правильные расчеты и высококачественные изделия – залог того, что построенная из П-образных плит конструкция получится надежной, прочной, способной выдерживать установленные нагрузки и обеспечить длительный срок эксплуатации здания.

Источник

Характеристика П-образных (ребристых) плит перекрытия

Главная > Бетон > ЖБИ >

Дата: 15.09.2014

Железобетонные изделия обладают высокой прочностью, морозо- и износостойкостью, могут применяться в зоне повышенной влажности и с частыми низкими температурами, для неотапливаемых помещений. П-образные плиты перекрытия (которые правильнее было бы назвать ребристыми из-за наличия ребра жесткости) при тех же характеристиках значительно легче и гибче других видов ЖБИ. Их чаще используют для строительства производственных зданий, прокладывания водопроводов и теплосетей, но для частных домов они тоже вполне подходят.

Оглавление:

1. Монтаж
2. Цена

Производители выпускают самые различные виды ребристых перекрытий, в зависимости от назначения и потребностей покупателей. Размеры и вес плит п-образных зависят от материалов изготовления (марки бетона, класса арматуры) и параметров, закрепленных по ГОСТу. Стандартные изделия имеют высоту ребер 300-400 мм и длину-ширину 1,5х6, 3х12 и 3х6 м, вес от 1370 до 2400 кг.

Маркировка п-образных плит

Классификация зависит от наличия проемов и типа опирания:

1. ПВ — имеют проемы с отверстиями для вентиляционных шахт с размерами 400, 700 и 1000 мм, их помечают цифрами 1, 2, 3.
2. ПГ — плиты имеют П-образное сечение, похожее на трапецию, они сплошные и не имеют выемок.
3. ПЛ – с проемами для обустройства кровли.
4. ПФ – с отверстиями для установки зенитных фонарей.
5. ПРТм – модернизированные, выдерживают колоссальные нагрузки до 2500-3000 кг/м2, так как сделаны из прочного бетона и напряжённой арматуры. Предназначены для строительства многоэтажных домов и всевозможных масштабных сооружений.
6. П, ПР – обычные стандартные ребристые п-образные плиты.

Поскольку перекрытия опираются на ригели, существует два их вида — 1П и 2П:

• 1П – плиты, что кладутся на полки ригелей;
• 2П – ставятся на верхушки.

Если перекрытия выполнены из П-образных плит, то целесообразнее их использовать для чердачных этажей или подвальных помещений. В жилом помещении дополнительные ригеля или ребра жесткости в потолке выглядит не эстетично и мешают сделать нормальное освещение. Хотя многое зависит от проектирования.

Для установки плит понадобится подъемная техника. Потребуется также нанять людей, которые будут принимать, и выравнивать перекрытия, которые ставятся поперек несущих опор. Все заводские изделия для удобства и предотвращения вращения имеют 4 монтажные петли. Сама кладка осуществляется в несколько этапов:

• На опоры – ригели наносят цементный раствор (не более 20 мм), он должен быть свежим, поэтому делают это непосредственно перед поднятием плиты.
• С помощью паука с крюками, зацепленными за петли к крану подвешивают блок и поднимают его к месту укладки, где двое рабочих осторожно выравнивают и ставят его на нужное место.
• Плиты укладывают поэтапно, прослеживая чтобы расстояние меж ними было не более 50-70 мм.
• Чтобы перекрытие получилось монолитным, щели заливают раствором.

Если есть необходимость сделать небольшие отверстия в ЖБИ, то лучше для этого использовать сверлящие инструменты.

Для того, чтобы изделия сохранили свои свойства и не деформировались, хранить их до строительства нужно на ровной площадке, прокладывая между ними деревянные бруски.

Стоимость

Цена перекрытия из п-образной плиты зависит от её типоразмера и технических характеристик.

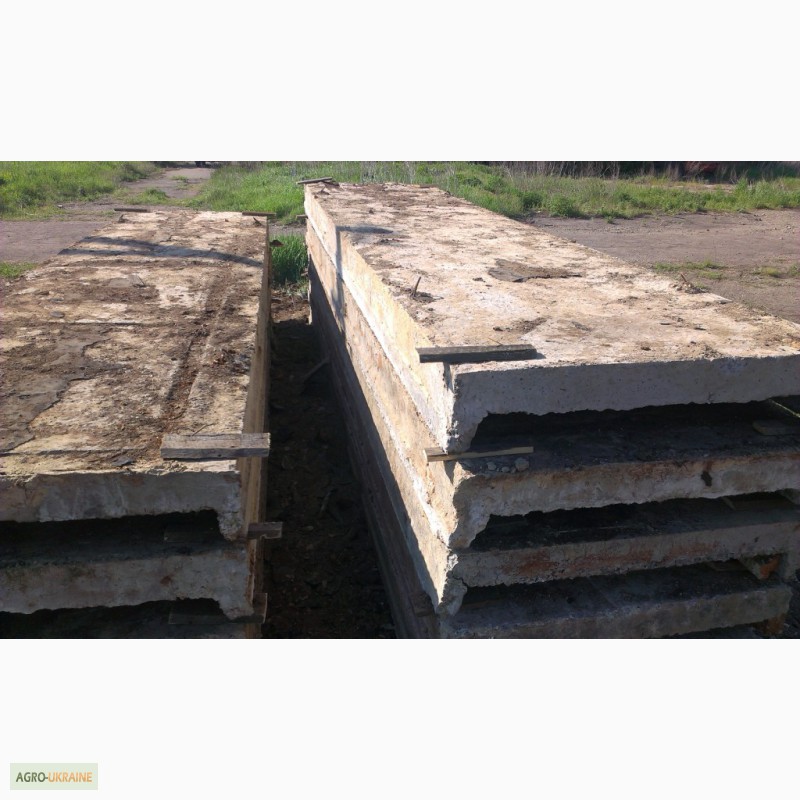

Чтобы немного сэкономить, можно купить плиты перекрытия б/у п-образные, о цене придётся договариваться в индивидуальном порядке. Следует узнать об условиях, в которых хранились материалы, и обязательно убедиться в их пригодности для строительства.

Разборка бетонных плит и 3 основных типа

«Крепкий фундамент — ключ к достижению долгосрочного успеха».

— Майкл Леонард

Здания настолько прочны, насколько прочны их основания, верно? Когда дело доходит до развития коммерческой недвижимости, выбор правильного типа бетона будет определять, будет ли ваше здание в будущем поддерживать прочный фундамент.

Во-первых, давайте разберем основы того, что вы должны знать о бетонных плитах. Стандартная плита для одноэтажных зданий и тротуаров составляет 4-5 дюймов, но ее толщина может увеличиваться в зависимости от условий участка или использования жильцами.

Например, плита склада, скорее всего, будет толще, чтобы выдержать нагрузку и движение вилочного погрузчика. Фундаментные стены одноэтажных зданий должны иметь толщину не менее восьми дюймов. Генеральные подрядчики понимают, что бетон дает усадку в течение периода отверждения (около 28 дней) и должны это учитывать.

Пример: Критерии проектирования перекрытий: Мин. толщина плиты должна составлять пять дюймов, исходя из минимального давления грунта 3000 фунтов на квадратный фут, равномерной расчетной нагрузки на пол 100 фунтов на квадратный фут и точечной нагрузки крепления 400 фунтов на квадратный фут.

Чтобы противостоять огромному давлению, создаваемому коммерческим зданием, необходимо установить прочную систему анкеровки для более равномерного распределения веса и укрепления. Вы также должны провести специальный осмотр, чтобы проверить прочность бетона, выполнив испытание на разрыв. Этот тип испытаний измеряет прочность на сжатие путем разрушения бетонных образцов цилиндрической формы в машине для испытаний на сжатие.

Рассчитывается по формуле: Нагрузка при разрушении, деленная на площадь поперечного сечения, выдерживающего нагрузку, выражается в фунтах-силах на квадратный дюйм или мегапаскалях. Затем в качестве результата записывают среднее из трех испытаний бетона, выдержанного не менее 28 дней. Вот дополнительная информация о брейк-тестах.

Независимо от того, насколько совершенен бетон, который вы выберете, если земля не будет точно выровнена, это негативно повлияет на толщину пола по всей плите. Бетон относительно недорог, но вам нужно выбрать правильный тип для вашего климата и типа здания / требований к прочности.

Для подачи спецификаций вам необходимо быть в курсе требований и знаний о конкретных проектах. Вы можете ознакомиться с актуальными спецификациями, нормами и стандартами здесь: Американский институт бетона (ACI), Американское общество испытаний и материалов (ASTM) и Международные строительные нормы и правила.

• Т-образный бетонный фундамент (проектный фундамент)

Этот тип наиболее распространен в коммерческих зданиях и считается традиционным методом фундамента. Он особенно помогает поддерживать более высокие здания и идеально подходит для более холодного климата, где может произойти промерзание грунта. Когда грунт промерзает, на фундамент оказывается большое давление, и этот фундамент требует установки фундамента ниже линии промерзания. Затем стены добавляются к основанию, которое шире стены, поэтому обеспечивает большую поддержку.

• Плита на бетонном основании

На оппозиции плитный фундамент применяется там, где нет угрозы промерзания грунта. Этот метод включает в себя один слой бетона толщиной в несколько дюймов, который заливается за один раз. По краям основания его наливают толще, чтобы создать цельную основу. Кроме того, на каждом краю установлены арматурные стержни для еще большей поддержки. Примечание. Этот тип обычно укладывается на гравийный щебень, что улучшает дренаж фундамента. Однако, чтобы свести к минимуму риск растрескивания, поверх плиты накладывается проволочная сетка 9.

• Бетонный фундамент с защитой от мороза

Если участок действительно подвержен промерзанию грунта, этот тип бетона является даже лучшим вариантом, чем плита на уровне грунта, поскольку в нем используются два листа жесткой изоляции из полистирола. Изоляционные листы удерживают тепло от конструкции. Этот метод требует только одной заливки бетона, тогда как для Т-образного фундамента обычно требуется три.

Строители умеют сопоставлять тип и долговечность с общей стоимостью, чтобы получить долговечный фундамент для вашей собственности. Подумайте о партнерстве с предпочтительным разработчиком, который хорошо разбирается в этом отделе.
