Овальная крыша: что это, образцы. Как сделать полукруглую крышу

что это, образцы. Как сделать полукруглую крышу

Если есть желание удивить соседей необычной кровельной конструкцией, отличный вариант – дом с полукруглой крышей. Нестандартная форма – не единственное его достоинство, есть и другие:

• Зимой на такой крыше не скапливается снег;
• В дождливое время не застаивается вода;
• Ветростойкость выше, чем у крыш с плоскими скатами;
• Пространства в мансарде больше, чем при прямых скатах;
• Для покрытия подойдет любой материал, кроме жестких профильных;
• Огромное разнообразие дизайнерских решений.

Как сделать полукруглую крышу? Давайте разбираться.

Содержание

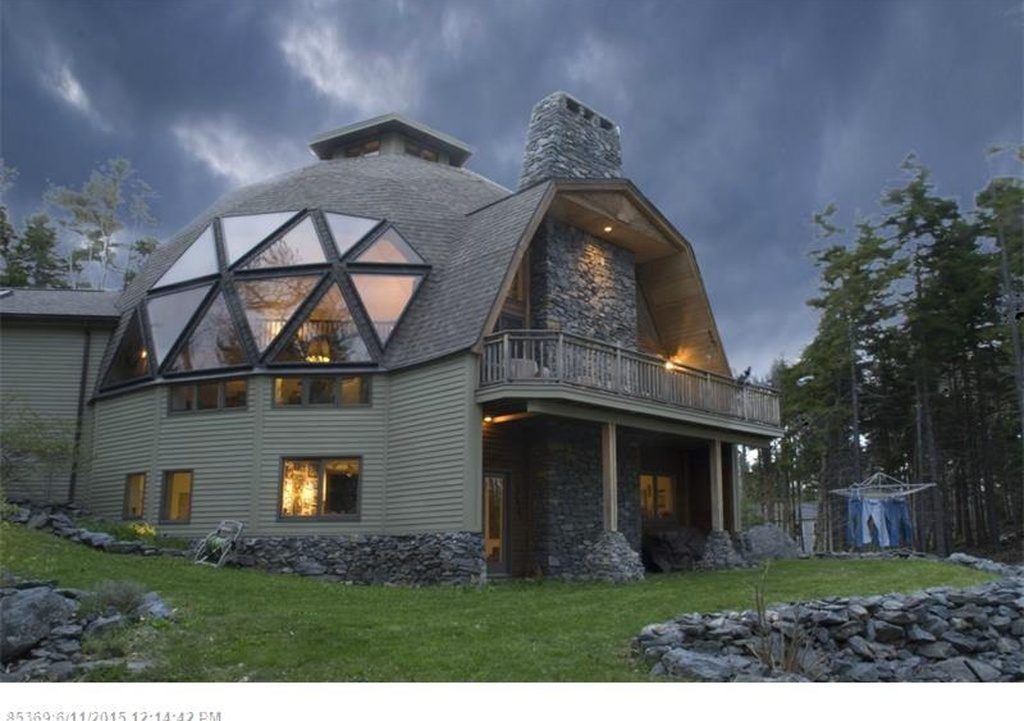

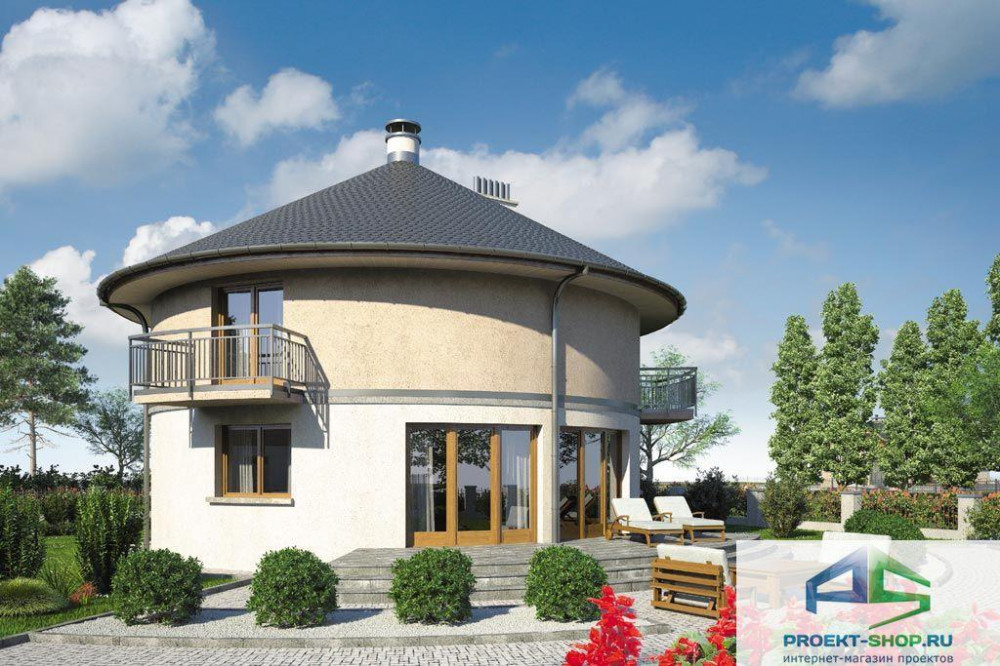

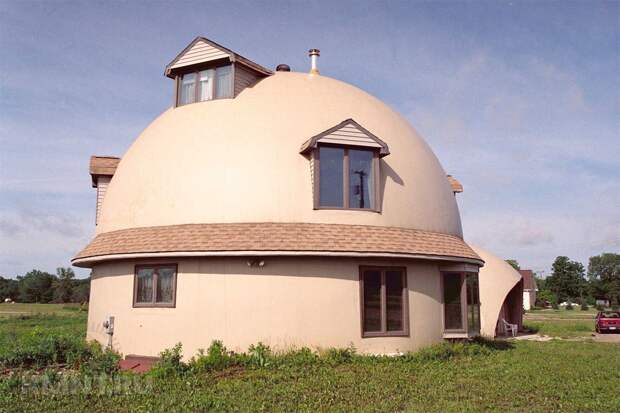

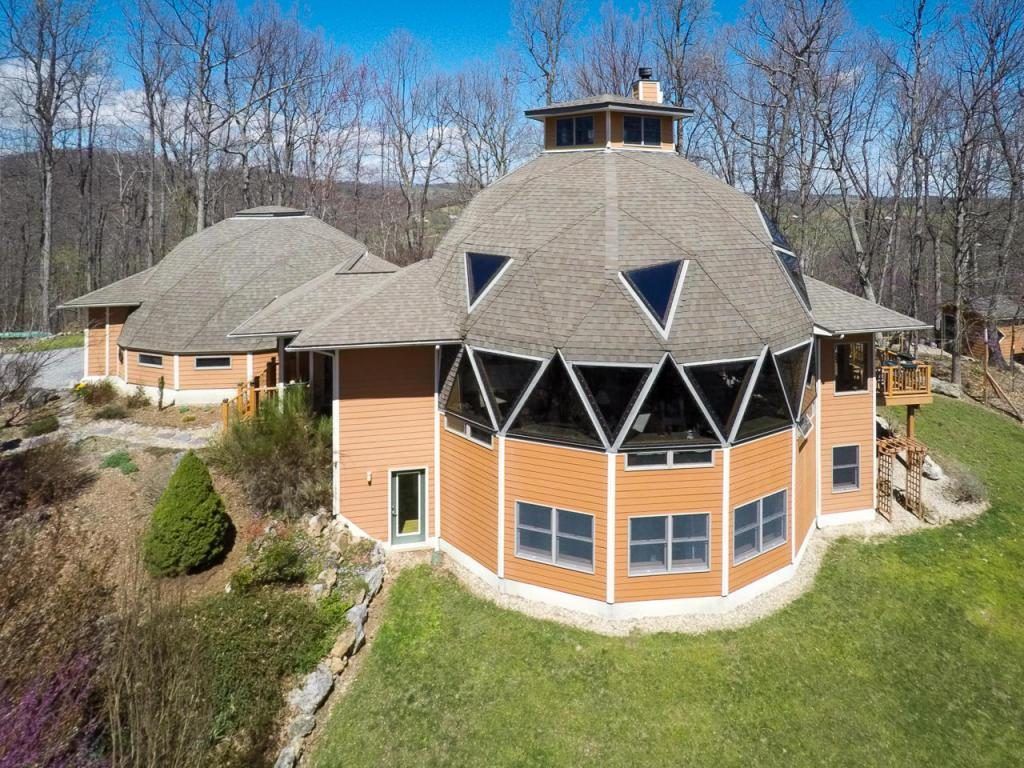

• Образцы полукруглых крыш
• Какие материалы подойдут?
• Варианты покрытия
• Можно ли сделать полукруглую крыша своими руками?

Скажу сразу: построить полукруглую крышу не просто.

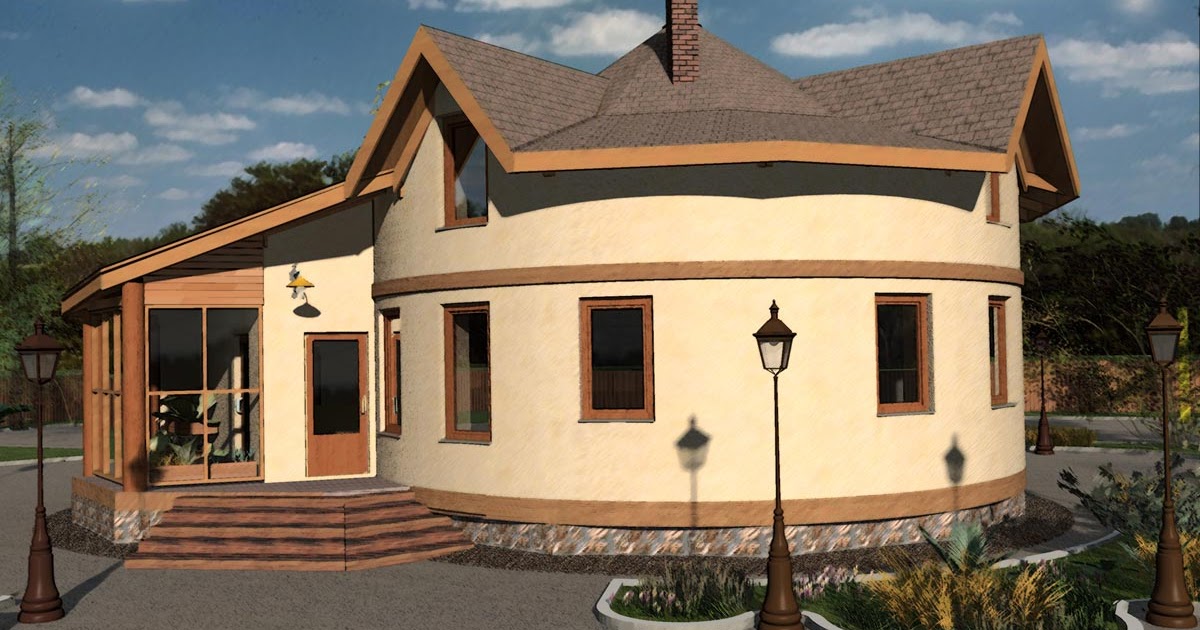

Образцы полукруглых крыш

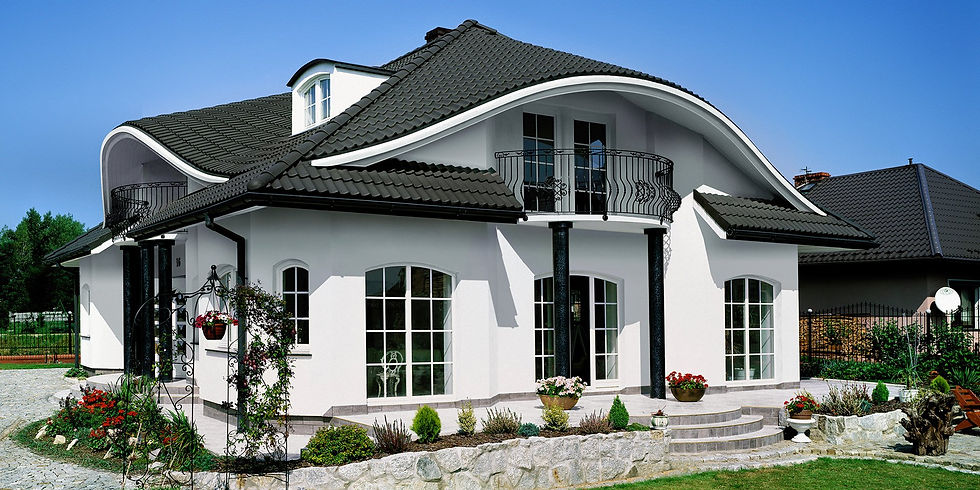

Полукруглая крыша – это, по сути, любая крыша с дугообразными скатами. Вариантов много:

• Крыша с коньком двускатная, только скаты не плоские, а дугообразные;

• Крыша для балкона в форме половинки купола или конуса;

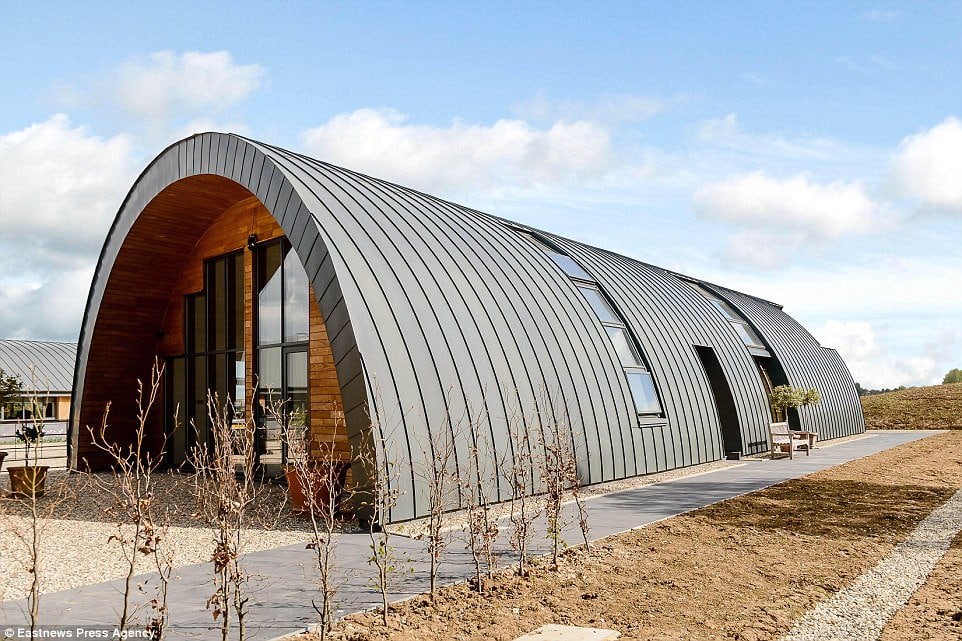

• Крыша для теплицы или оранжереи в форме полубочки. Распространенная конструкция – полукруглая теплица, целиком выполненная из поликарбоната;

• Крыша односкатная: дуга – скат, высокая стена – застекленная. Хорошее решение для павильона или зимнего сада;

• Крыша четырехскатная: вальмы не плоские, а дугообразные и т.д.

Какие материалы подойдут?

Для стропильной системы проще использовать металлический каркас. В отличие от деревянного бруса, он может быть любой формы. Все зависит от типа постройки:

• Для крыши дома, рассчитанной на большие нагрузки, можно использовать стальные фермы. Аналогичные фермы используются для промышленных корпусов и ангаров;
• Для беседки, оранжереи, балкона можно воспользоваться арочными алюминиевыми профилями;
• Для кровли из поликарбоната достаточно алюминия;
• Если планируется тяжелое покрытие (например, керамическая черепица) – сталь;
• Можно выполнить арочные стропила из древесины: длинная ломаная линия, состоящая из прямых секций.

Обратите внимание

Варианты покрытия

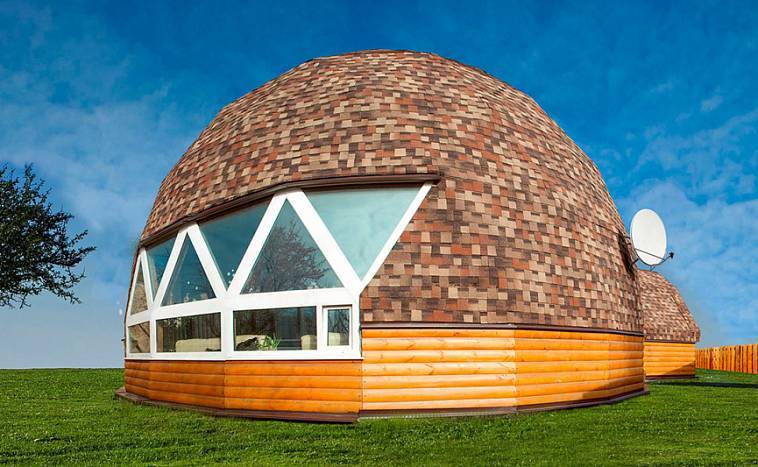

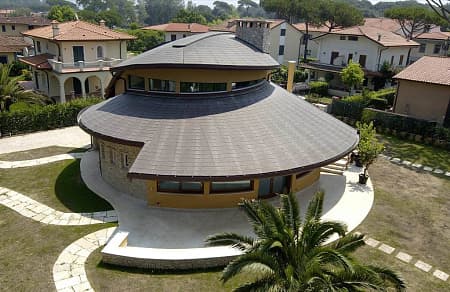

• Гибкая черепица;
• Поликарбонат;
• Керамическая черепица;

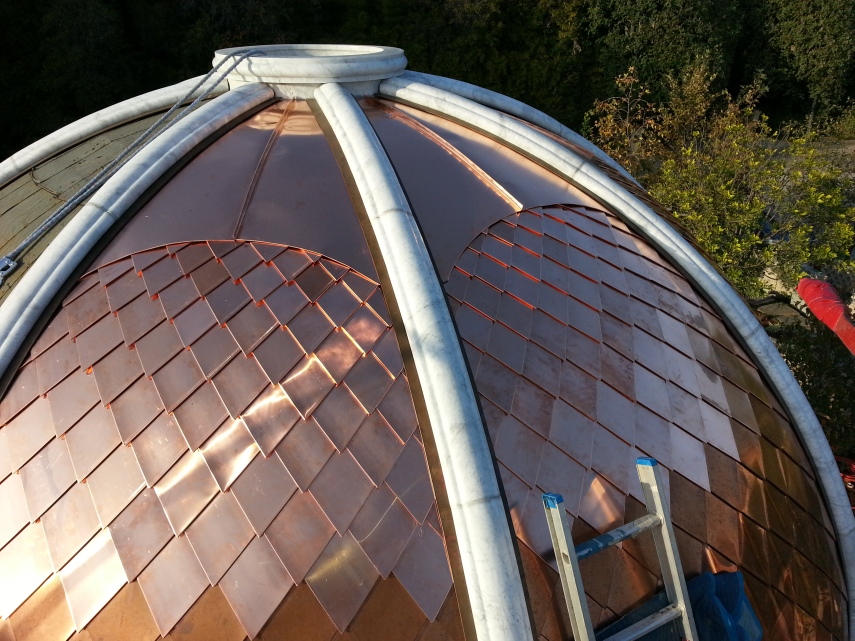

• Тонкая листовая сталь;
• Наборная деревянная кровля – гонт, щепа, дранка.

Можно ли сделать полукруглую крыша своими руками?

Составить эскиз для чертежа можно так:

1. Нарисовать окружность в масштабе.
2. Вписать в нее равносторонний многоугольник.
3. Половина или треть многоугольника – это и будет ваша деревянная арка. Замерить длины секций и углы между ними.

Стропильная система крыши-полубочки – висячая. Концы дуги-арки стягивают ригелями.

Каркас кровли будет состоять из следующий частей:

1. Мауэрлат. Для полубочки – стандартный прямоугольный, как для обычных скатных крыш.
2. Арочные стропильные фермы.
3. В зависимости от ожидаемой нагрузки – усиливающие подкосы.
4. Прогоны, они же ребра жесткости крыши.

Обратите внимание

Монтаж аналогичен установке скатных крыш:

1. На кирпичные или бетонные стены кладут стяжку. В нее замуровывают резьбовые шпильки с шагом от одного метра.

2. Укладывают на стяжку рубероид или другой изолирующий материал.

3. Кладут мауэрлатный брус, фиксируют сверху гайками.

4. На балки перекрытия с одинаковым шагом устанавливают стропильные фермы.

5. Монтируют боковые прогоны.

6. В зависимости от назначения крыши делают или не делают кровельный пирог. Для беседок, оранжерей с кровлей из поликарбоната и других сооружений с холодной крышей кровельный пирог не требуется.

7. Для крыш с непрозрачным кровельным покрытием монтируют контробрешетку и обрешетку.

8. Укладывают кровельный материал в соответствии с инструкцией к нему.

Это простая конструкция полукруглой крыши, ее лучше использовать для садовых построек и других облегченных сооружений.

Для крыши дома требуются более сложные расчеты, и монтаж энергоемкий. Если вас заинтересовал такой проект, обращайтесь к нам. У нас большой опыт кровельных работ. Мы выполним для вас крышу любой формы надежно, качественно и по доступной цене.

Вы можете посмотреть фотоотчет наших работ с ценами и описанием, выполненные в Москве и Московской области.

Дополнительные материалы по теме

Стропильная система ломаной крыши

Подробнее

Стропильные системы мансард

Подробнее

Расчет стропильной системы

Подробнее

Добавить комментарий

стропильная система, чертежи, как сделать своими руками, фото

Содержание

• Устройство полувальмовой крыши
• Преимущества и недостатки полувальмовой кровли
  • В чем преимущества полувальмовой крыши
  • Недостатки крыши с полувальмами
• Схема стропильной системы полувальмовой крыши
• Разновидности полувальмовой четырехскатной крыши
  • Голландская полувальмовая крыша
  • Датская полувальмовая крыша
• Как рассчитать площадь полувальмой конструкции крыши
• Как сделать полувальмовую крышу своими руками
  • Начало установки стропильной системы
  • Сборка полувальмовых скатов
• Советы и рекомендации
• Заключение

Опытные мастера и проектировщики кровельных каркасов и покрытий могут подтвердить, что из всех существующих конструкций стропильная система полувальмовой крыши считается наиболее совершенной и одновременно сложной в изготовлении. Ее основа была придумана и реализована лет триста назад в условиях очень влажного и снежного климата побережья Балтийского моря, что наложило определенный отпечаток на устройство каркаса полувальмовой крыши.

Устройство полувальмовой крыши

Полувальмой называют небольшой скат или сектор крыши, располагающийся между короткими наклонными стропилами со стороны фронтона.

В современных конструкциях полувальмового типа используют два варианта компоновки:

• Верхнее расположение ската полувальмы или двухскатная полувальмовая крыша. Небольшой сектор кровельного покрытия примыкал к коньку над фронтоном, в итоге крыша оставалась очень похожей на обычную двухскатную кровлю, поэтому за ней и сохранилось такое название;

• Нижнее расположение половинки вальмового ската на двух наклонных стропилах. Его размер составляет не менее половины основного ската. В этом случае конструкция называется полувальмовой четырехскатной крышей, фото.


В последнем случае между коньком и верхней кромкой полувальмы остается вертикальный участок фронтона, который почти всегда оборудуется вентиляционным или слуховым окном для чердачного помещения.

Преимущества и недостатки полувальмовой кровли

Большинство людей находят внешний вид и дизайн подобного типа крыш достаточно привлекательным. Кровля с полувальмой, фото, выглядит более изящно и современно, чем старые прямоугольные двухскатные и даже шатровые крыши.

В чем преимущества полувальмовой крыши

Необычная и немного странная, на первый взгляд, кровля с полувальмовыми скатами изначально появилась в Дании и Голландии, как наиболее оптимальный вариант, способный противостоять климату с большим количеством тумана, дождя и снега, частыми морозами и регулярным обледенением кровли и фронтов.

Поэтому в полувальмовой крыше изначально заложены некоторые особенности конструкции, позволяющие бороться с влагой:

• Дополнительные скаты отлично защищали верхнюю часть фронтона, примыкающего к коньку, от затекания воды, конденсирующегося тумана и сильных дождей с ветром;
• Использование полувальм позволяло снизить давление воздушного потока на фронтоны в условиях сильного ветра;
• Применение полувальмовой конструкции вместо полноценной четырехскатной крыши давало возможность уменьшить продольные габариты здания.

На первый взгляд, это не слишком важно для современных реалий, но еще недавно укороченный полувальмовый скат кровли был решением проблемы в условиях очень плотной городской застройки. Дизайн дома с укороченной крышей оказался достаточно привлекательным, поэтому датская кровля с черепицей или полувальмовая ломаная крыша уже давно стали классикой архитектуры.

Важно! Полувальмы достаточно эффективно отражают напора ветра.

Если попытаться заменить полувальмовую крышу двускатной, с плоским фронтонами, то последние будут испытывать нагрузку в несколько сот килограммов, что может привести при сильном ветре к выдавливанию облицовки стены.

Недостатки крыши с полувальмами

Помимо изящного дизайна и неплохой адаптации к плохим погодным условиям, у данного типа конструкции есть и определенные недостатки. Прежде всего, высокий профиль крыши. Изначально полувальмовые каркасы крыш были очень высокими. В современных конструкциях высота конька определяется заказчиком. Но даже при небольшой высоте установки коньковой балки монтаж полувальмовой крыши значительно сложнее, чем в случае двухскатных стропильных каркасов классической схемы.

Вторым существенным недостатком является увеличение количества швов и линий стыковки сопряженных скатов. В полувальмовой крыше их меньше, чем у шатровых или у классических четырехскатных схем, но все равно перечень мест для потенциальной протечки воды больше, чем у двухскатной системы.

Поэтому на верхние полувальмы крыш нередко устанавливают дополнительные козырьки, отражающие часть потоков дождевой воды и защищающие от намокания фронтоны и стены под ними.

Для четырехскатных полувальмовых крыш проектировщики нашли иное решение. Вместо козырьков они продлили две боковые скатные плоскости, в результате окно и верхняя кромка с планкой примыкания оказались под их защитой.

Схема стропильной системы полувальмовой крыши

В самом простом варианте конструкция кровли с половинками вальм, пристроенных к стропильному каркасу, напоминает четырехскатную схему.

Например, если посмотреть чертеж полувальмовой крыши с нижним расположением полувальм, то становится понятным, как формируется опорная система стропильных балок:

• Стропила полувальмовой крыши делятся на две группы — рядовые и вальмовые. Первые укладываются на боковых скатах кровли, из вторых формируют половинки вальм;
• Центральная часть стропильного каркаса составляется таким же способом, как и в случае обычной двухскатной крыши, длина конька составляет примерно 2/3 расстояния между боковыми стенами;
• Форму и высоту наклона будущего полувальмового ската формируют вальмовыми стропилами;
• Полувальмы набираются из наслонных стропил, которые в основании упираются в мауэрлат, а верхней полкой на поперечный ригель с вкладышем.

Для схем с верхним расположением полувальм стропильная система формируется за счет вальмовых балок, установленных между коньком и горизонтальной ригельной балкой.

В этом случае фронтонные свесы удлиняют на расстояние, равное шагу рядовых стропил.

Разновидности полувальмовой четырехскатной крыши

В современном строительном дизайне можно встретить достаточно большое количество различных модификаций полувальмовой кровли, их активно применяют для различных схем мансард и жилых чердаков, полутора и двухэтажных построек с балконами и открытыми площадками для отдыха. Все они основываются на двух классических типах – датской и голландской схеме с полувальмовым построением стропильного каркаса.

Голландская полувальмовая крыша

Данный тип кровли по устройству полностью совпадает с рассмотренной ранее конструкцией с верхним расположением полувальмы.

Обычно голландский вариант построения полувальмовых скатов используют для полутораэтажных домов, стропильные системы которых выполнены с длинными скатами, расположенными под большим углом наклона.

Использование полувальмы позволяет снизить ветровую нагрузку на стропильную систему и одновременно защитить от дождя балкон или окна, построенные на фронтоне здания.

Голландский способ обустройства полувальмовой кровли дает возможность надежно изолировать верхнюю часть чердака от мансарды или жилого подкрышного пространства. Один из вариантов голландской схемы полувальмовой крыши приведен на видео

Голландские стропильные системы идеально подходят для обустройства мансард с ломаной крышей, дачных домиков и загородных коттеджей.

Датская полувальмовая крыша

Это классический вариант стропильной системы с нижним расположением полувальм. Голландские модели, несмотря на всю простоту и доступность изготовления двухскатной крыши, получили меньшее распространение, чем датские, так как рассчитаны на достаточно большие по размерам стропильные каркасы. Только в последние 10-15 лет с активным строительством двух и трехэтажных усадьб голландские системы стали пользоваться не меньшей популярностью.

Датские полувальмовые стропильные каркасы могут использоваться практически на любых типах построек, от особняков в три этажа до небольших одноэтажных зданий. В условиях очень влажного и холодного климата Дании полувальмовые системы строили обязательно с ломаными скатами, как на схеме.

Верхняя часть стропильного каркаса строилась под очень большим углом – до 70^о, нижние свесы и полувальмовые скаты располагались под наклоном всего в 20^о. В результате получалась крыша, по форме очень напоминающая остроконечную средневековую шляпу, одинаково удобную и в снег, и в дождь. В таком доме жили хозяева преимущественно на втором этаже, на первом находилась печка и кухня, на чердаке и в подкрышном пространстве хранилась утварь и припасы.

Долгое время датские кровли с ломаными скатами оставались визитной карточкой Копенгагена. Современные полувальмовые стропильные системы лишь отдаленно напоминают кровельные конструкции двухсотлетней давности.

Важно! В современных условиях датскую полувальмовую стропильную систему выбирают лишь в качестве альтернативы шатровой или обычной четырехскатной крыше.

Такая конструкция дает возможность обустроить пару чердачных окон, не прибегая к более сложным слуховым и врезным системам.

Как рассчитать площадь полувальмой конструкции крыши

Вычисление площади поверхности основывается на школьном курсе планиметрии. Условно кровельное покрытие можно рассматривать, как две пары геометрических фигур. Для датской системы это будут две большие и две малые трапеции основных скатов и полувальм соответственно.

Чтобы найти площадь основного ската, необходимо умножить продольную длину ската на полусумму горизонтальных длин конька и расстояния между крайними точками по линии карниза. Для вычисления площади полувальм используется та же формула. Расстояние от ригеля до карниза умножается на полусумму длин ригельной балки и фронтонной линии. Остается лишь сложить две площади и умножить на два.

Как сделать полувальмовую крышу своими руками

Основная сложность в выполнении подобного рода работ заключается в том, что даже самые точные расчеты длин и размеров деталей стропильных систем редко когда совпадают с тем, что требуется на строительной площадке. Все равно по месту приходится подгонять своими руками все детали стропильной системы.

Совет! При расчете заготовок для сборки и установки полувальмовой крыши размеры всех деталей принимают с положительным допуском в 5%.

Более менее точных размеров достигают на специализированных линиях промышленного изготовления стропильных каркасов. В этом случае все детали каркаса полувальмовой крыши получаются практически точно по чертежу, и несущую систему можно собрать, как конструктор.

Начало установки стропильной системы

Монтаж полувальмового каркаса начинают с конькового прогона. В центре потолочного перекрытия, точно по осевой линии крыши, устанавливают две вертикальные стойки, на которых крепится брус конька. Чтобы рама не деформировалась и не отклонилась от начального положения, систему фиксируют временными подкосами и распорками.

Следующим этапом на собранную коньковую раму устанавливают две пары стропильных балок, по две штуки с каждого конца горизонтальной поперечины конька. Основу каркаса крепят и усиливают растяжками и распорками.

Сборка полувальмовых скатов

Для того чтобы сформировать плоскость полувальмы, необходимо установить опорную поперечину или ригель. Его крепят к вертикальной стойке, удерживающей коньковую балку, и временно сшивают с рядовыми стропилами. Следующим этапом вырезают и устанавливают вальмовые стропила. Это наиболее сложный этап сборки стропильной системы полувальмовой крыши, так как нужно постараться максимально точно разметить и запилить опорные плоскости балок. После выравнивания плоскости можно капитально крепить ригель.

Остальные стропила полувальмового ската вырезаются и ставятся по результатам промера размеров под каждую балку. Последним этапом укладывают рядовые стропила, нашивают обрешетку, настилают пароизоляцию и кровельное покрытие.

Советы и рекомендации

Одно из наиболее «узких» мест полувальмовых крыш связано с обустройством зоны примыкания верхней кромки кровельного покрытия к вертикальной поверхности фронтона. Именно в этом месте чаще всего затекает дождевая вода, поэтому еще на этапе сборки стропильной системы под обрешетку укладывают металлический фартук из тонколистовой оцинкованной стали. Это дает возможность увеличить жесткость линии стыка и предотвратить отрыв планки примыкания от стены.

Заключение

Стропильная система полувальмовой крыши, относительно простая в сборке и надежная в эксплуатации, широко используется в частном домостроении в качестве более удачной альтернативы сложным шатровым и четырехскатным конструкциям. Если имеется определенный опыт строительства хотя бы двухскатных каркасов, то вполне реально построить своими руками простейшую датскую или голландскую кровлю.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

Ричмондский олимпийский овал | Деревянная крыша

Использовать цельнопиленных габаритных пиломатериалов типа 2х4с является одним из наименее энергозатратных интенсивная и наименее загрязняющая форма строительства. Использование этого пиломатериала для больших и длиннопролетных конструкций необычно.

Горный сосновый жук

Эта концепция панели предоставила возможность использовать пиломатериалы из лесов, убитых горным сосновым жуком, видом, обитающим в Северной Америке. Обычно эти насекомые являются жизненно важными участниками жизненного цикла леса — они способствуют росту молодых деревьев, выпалывая старые, ослабленные деревья.

Но в последнее время из-за необычно жаркого лета и мягкой зимы их популяции резко возросли в Западной Канаде и США, уничтожив миллионы акров сосновых лесов. Вместо того, чтобы позволить этим деревьям просто упасть на лесную подстилку, где они будут разлагаться, выбрасывая накопленный CO2 в атмосферу, продукт WoodWave предоставил уникальный способ продемонстрировать структурную адекватность правильно заготовленной сосны, убитой жуками. Проект создал чистое хранилище CO2 в размере более 2500 тонн углерода, чего достаточно, чтобы компенсировать более 600 автомобилей, движущихся по дорогам в течение года.

Использование пиломатериалов из горной сосны из лесов и заводов Британской Колумбии означает, что крыша Овала создает важный прецедент в усилиях по смягчению последствий этого печального последствия изменения климата.

Панель WoodWave

Идея уникальной «Wood-wave» панели начались с нашего желания использовать обычные короткие 10-20 футовые (3-6м) куски 2х4 каким-то образом перекрыть 42 фута (12,8) метра между основными арками. Ряд ограничений, включая структурные эффективность, акустика, пожарная безопасность, эстетика и производственные процессы руководил дизайном панели.

Арка создает структурную эффективность, при формировании мягкого вида каждого отсека крыши. Наша задача состояла в том, чтобы создать эту арку из небольшие куски древесины, а также позволяют скрытую интеграцию сервисов – спринклеров, воздуховодов и освещения – при достижении требуемых акустических и противопожарных спектакль.

Разрушение типичного твердого тела прямоугольник деревянной арки в совокупность гораздо более мелких элементов допускается каждый элемент разместить там, где нужно конструктивно, а остальные оставить открыт для интеграции услуг. 26 дюймов (660 мм) Таким образом, была создана глубокая зигзагообразная деревянная ферма с уникальным треугольным V-образным поперечным сечением. сформирован, с тремя из этих «Vee», образующих одну панель WoodWave, соединенную с фанера с усиленной обшивкой сверху.

Естественно прямые V-образные секции были согнуты в арку с помощью изготовленного на заказ гидравлического пресса и связаны со стальным стержнем, чтобы сохранить изогнутую форму.

Акустика огромного зала была ключевое соображение, а полуоткрытый рисунок 2×4 позволил звуку быть улавливается звукоизоляционными слоями на внутренней стороне панели. Такие объемные пиломатериалы не как правило, разрешены нормами пожарной безопасности, поэтому мы спрятали минеральную вату в панелями, а с консультантами по строительным нормам LMDG выполнили обширные моделирование пожара для подтверждения приемлемости систем.

Ричмондская овальная крыша | Журнал Архитектор

• Главная >
• Проекты >
• Ричмондская овальная крыша

Проект

Опубликовано: 20 сентября 2012 г.

Пушечный дизайн

Посмотреть все изображения (2)

Детали проекта

название проекта

Ричмондская овальная крыша

Место расположения

Ричмонд ,

г. до н.э. ,

Канада

Архитектор

Кэннон Дизайн

Типы проектов

Другой

Размер

512 000 кв. футов

Принято

ООО «Сюлулабс» ,

Ксулулабс

Статус проекта

Построен

Описание проекта

Олимпийский конькобежный спорт в последнее время был в центре внимания, в первую очередь из-за нехватки финансирования сборной США и ее партнерства со Стивеном Колбертом, занимающимся сбором средств. Но когда в этом месяце фигуристы выйдут на лед в гонке за золото, они будут конкурировать за эфирное время с архитектурной звездой шоу: парящей крышей конькобежного комплекса Richmond Oval. Разработанный Ванкувером, Британская Колумбия, офисом Cannon Design, объект площадью 512 000 квадратных футов включает в себя 400-метровую параболическую дорожку и места для 8000 человек, спрятанные под конструкцией крыши, которая охватывает 328 футов.

Крыша высотой 60 футов поддерживается 15 арками из клееного бруса, спроектированными инженерами-строителями Fast + Epp, расположенными через каждые 47½ футов по длине здания. Арки изготовлены из двух слоев клееного бруса из дугласовой пихты, зажатых вокруг арматуры из стальных ребер. Полученная камера в каждой арке становится частью скрытой сети точек распределения HVAC. И это не единственное, что скрыто от глаз: Кэннон работал с StructureCraft, чтобы спроектировать и построить серию ребристых деревянных панелей размером 12 на 43 фута, которые охватывают пространство между арками и маскируют разбрызгиватели, освещение и другие системы. из поля зрения. «Это уникальная вещь, которую можно представить», — говорит Ларри Подура, вице-президент Cannon. «Это потребовало, чтобы сантехники и пожарные подрядчики переместились в производственный цех и сотрудничали. Но это очищает поле зрения». Каждая панель толщиной 52 дюйма имеет три треугольных ребра, которые проходят перпендикулярно аркам. Между каждым набором параллельных арок в крыше есть 31 панель, каждая панель весит 3500 фунтов.

Решение использовать древесину вместо стандартного перфорированного настила далось легко. «В самом начале было сильное желание выразить что-то от регионального характера нашей части мира, а дерево — это привлекательный, устойчивый, теплый материал, который, как мы все согласились, было бы замечательно интегрировать», — сказал Подура. Каждая ребристая панель облицована стандартной фанерой 2×4, выточенной из деревьев, извлеченных из лесной подстилки — жертв коварного соснового жука, уничтожившего большую часть местного древесного фонда. В конструкции крыши почти 1 миллион досок этого дерева, слегка окрашенного в синий цвет в результате заражения.
