Отвод ливневых вод: Отвод воды с участка и от дома -Строим систему отвода дождевых и поверхностных вод

Правильное отведение с участка и от дома дождевых (ливневых) вод

Содержание

Кровельная водосточная система собирает дождевую воду с крыши дома и подводит ее к точкам сбора воды. Экономия на этом элементе приведет к тому, что дожди со временем разобьют вам отмостку, ступени и дорожку. После этого вода будет попадать на землю и забрызгивать слоем грязи фундамент и стены здания. В дождливый сезон на участке может скапливаться верховодка — слой грунта с высоким содержанием влаги. Это проблема для домов с подвалом и бетонным фундаментом без гидроизоляции. Также большое количество осадков — причина быстрой наполняемости выгребной ямы (септика) без герметичных стенок.

Полезная информация Для борьбы с талыми и ливневыми водами применяется система дренажа открытого типа. Если же септик выгребную яму нужно откачивать раз в неделю, а подвал регулярно подтапливается — вам не обойтись без подземного (глубинного) дренажа.

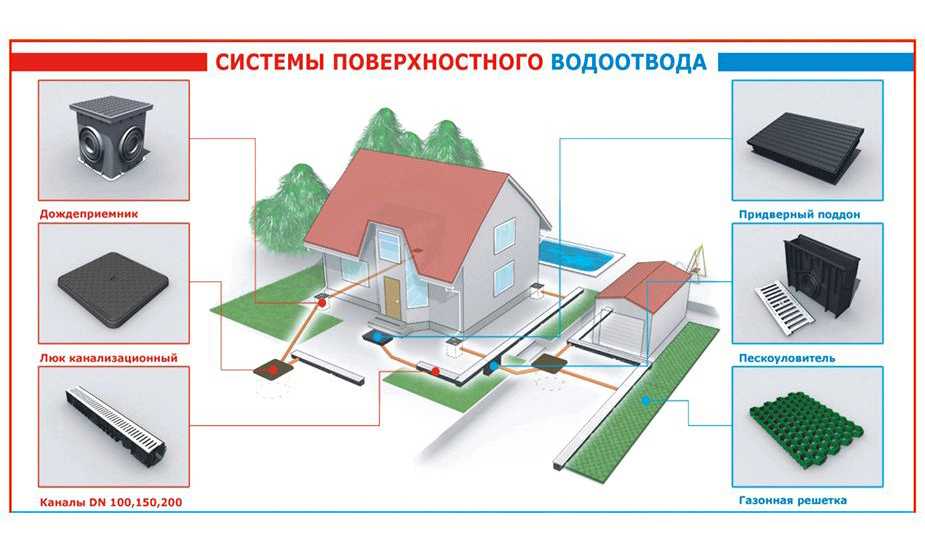

Отвод дождевой воды от дома

Отвод дождевой воды от дома обеспечивается системой стока.

• Линейные и точечные водоуловители, кровельные отливы.
• Каналы для стока воды.
• Водоприемник (резервуар для воды).

В зависимости от особенностей участка, устройство водоотвода может меняться. Например, в заболоченной местности влагу необходимо собирать не только с кровли сооружений, но и со всей территории. Поэтому водоотвод комбинируется с дренажной системой.

Виды желобов

Основные отличия желобов (водоуловителей) — ширина, способы соединения и материалы. Оптимальный диаметр зависит от площади ската крыши. До 100 м2 — 90 мм, а более 100 м2 — от 100 до 150 мм. Диаметр сливной трубы — от 75 до 120 мм.

Желоба скрепляются с помощью соединителей с уплотнителем, скобами, замками, специальным клеем или методом сваривания.

Оцинкованная сталь

Главное преимущество желобов из оцинкованной стали — низкая стоимость. Дешевле них только жестяные водоуловители, которые почти не используются из-за непродолжительного срока службы. В отличие от них, оцинкованная сталь более устойчива к коррозии, однако почти не защищена от кислотных дождей.

Такой материал нельзя подвергать механическим повреждениям, поскольку на месте скола со временем образуется ржавчина.

Алюминий

Алюминий — прочный и легкий материал с длительным сроком службы, не поддающийся коррозии. Желоба из этого металла поставляются готовыми, либо же изготавливаются на участке из листового алюминия.

Титан-цинк

Цинковые желоба, в составе которых есть медь, титан и алюминий. Водоотводы соединяются пайкой. У желобов может быть серебристый цвет, иногда используется эффект патины. Это один из самых дорогих материалов, поэтому он используется очень редко.

Желоба из поливинилхлорида наиболее распространенные. ПВХ не боится коррозии, он устойчив к механическим повреждениям и перепадам температур.

Форма желобов

​Самая распространенная форма желобов — полукруглая с отвернутыми наружу и внутрь краями. Они могут применяться на крыше любой конструкции. Дополнительные ребра жесткости увеличивают устойчивость к механическим нагрузкам.

Также у желобов может быть такая форма:

• Прямоугольник.
• Полуэллипс.
• Трапеция.
• Квадрат.

Нестандартные водоотводы подбираются под определенный дизайн. У каждого из них есть свои особенности. Например, полуэллиптические способны вмещать больше воды. Форма желоба и трубы для водоотвода должны быть одинаковыми. Если используется трапециевидная конструкция, то зачастую используется такая же сливная труба.

На объектах наших клиентов мы наблюдаем несколько распространенных ошибок, которые ухудшают эффективность отвода дождевой воды. Так, часто шаг установки кронштейнов превышает допустимые 75 см, из-за чего желоба провисают, а вода в них застаивается. Также край карниза часто размещается не по центру, что влечет за собой перелив воды. Такую же проблемы вызывает большой зазор между краями желоба и кровли, а также недостаточный угол наклона водосборников.

Виктор Анатольевич

специалист по монтажу водосточных систем в Green Paradise

Каналы для стока воды

Водоотведение дождевой воды может осуществляться по системе каналов. Для этого используется ливневка открытого или закрытого типов. Для отвода дождевой воды в частном доме часто применяются закрытые траншеи, а для водоотвода на садовом участке — открытые.

Ливневка (открытый канал)

Открытый водосточный канал (ливневка) — эффективная система отвода дождевой воды. Преимущество ливневки — невысокая стоимость реализации. Для обустройства системы открытого стока необходимо разместить каналы для сбора воды по всему периметру участка, а также вокруг дома, гаража и технических построек.

Процесс создания ливневки выглядит следующим образом:

• По периметру участка выкапывается система траншей, соединенных в одну отводную магистраль. Стандартные размеры траншей — 15-20 см в ширину и глубину.
• Стенки траншей усиливаются. Укладываются и соединяются готовые желобы из ПВХ или бетона, либо же канавы отливаются бетоном с помощью опалубки нужной формы. Чтобы сделать стенки канала дополнительными водоуловителями, используются наклонные стенки с уклоном около 30°.
• Траншеи выравниваются и размещаются (либо отливаются) с горизонтальным уклоном (0,5–1 см на погонный метр) в сторону водоприемника. Если сделать дно каналов идеально ровным, часть воды будет оставаться в ливневке.
• Отводная магистраль направляется в водосборник. Поступающая в каналы вода скапливается в дренажном колодце, герметичном резервуаре, либо выводится за пределы участка.

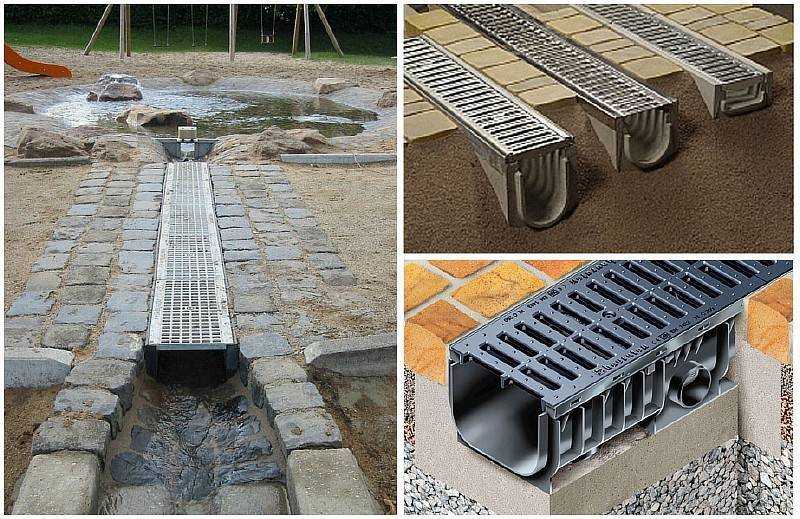

Ливневку лучше делать из готовых водоотводных лотков из пластика или бетона. Такие лотки можно купить или сделать самостоятельно, установив на участке опалубку с последующим заливанием бетоном. Главное преимущество открытого желоба — возможность быстро очистить канавы от листьев и мусора.

Совет для защиты от попадания в каналы мусора и мелких животных, можно использовать мелкую пластиковую или металлическую решетку.

Закрытый канал

Водоотведение вокруг дома закрытого типа отличается от открытой ливневки отсутствием прямого доступа в канавы, по которым движется вода. Здесь используются герметичные бетонные или ПВХ-лотки, вмонтированные в грунт. Преимущество системы — возможность водоотведения дождевой воды в любых местах — от отмостки, ступенек, от фундамента и т. д. Недостаток системы — более сложная очистка, чем в надземном аналоге.

Водоприемники

Собранная дождевая вода поступает по отводным каналам в водоприемник, являющийся конечной точкой сбора. Впоследствии жидкость либо впитывается в грунт, либо выкачивается после заполнения емкости. Собранную воду можно использовать для полива сада и огорода.

Колодец с дренажным дном

Дренажный колодец изготавливается из перфорированных емкостей (цистерн, бочек), бетонных колец, транспортных покрышек большого диаметра. Также он может выкладываться из кирпича. На дне колодца размещается дренажный слой — геотекстиль, который засыпается щебнем.

Герметичный колодец

Воду можно собирать в герметичную емкость. Например, в колодец с бетонированным дном. Воду из резервуара можно использоваться для технических нужд, а также выкачать для вывоза из участка. Обычно такой колодец размещается рядом с зеленой зоной, чтобы упростить процесс полива сада или огорода.

Герметичный резервуар

​Емкость для сбора воды можно разместить рядом с трубой, соединенной с желобами, а также в подвальном помещении дома. Такой резервуар заполняется через водосточную трубу. Излишки воды сливаются в дренаж или канализацию. Забор воду для полива осуществляется через шланг, монтирующийся на поплавке.

Вывод за пределы участка

Вывод дождевой воды можно организовать за пределы участка — в нежилую зону или водоем. Такой способ подходит для дачи, расположенной не территории без плотной застройки и выходом в лес, поле, водоем. Также источником слива может служить общий водосточный коллектор, которым оборудуются многие дачные массивы.

Орошение сада или огорода дождевой водой

Дождевой водой можно орошать огородные грядки, растения в саду и газоны. Для этого нужен ороситель (дренажная труба) и колено, которое соединяет дренажную и водосточную трубы. Материал колена и дренажной трубы должен обладать устойчивостью к коррозии. Это может быть фрагмент ПВХ-трубы, которая используется для отвода воды от установленных под крышей желобов.

Отводная труба вкапывается в землю и подводится к месту орошения. Верхняя часть оросителя, которая расположена рядом с домом, не должна иметь отверстий. Они должны начинаться там, где необходимо обеспечить орошение. Количество отверстий можно увеличивать по мере удаления трубы-оросителя от дома. Это обеспечит отвод влаги от фундамента и подвала здания.

Длина трубы зависит от интенсивности водного потока. Чем больше площадь крыши, тем большее количество воды будет попадать в систему. Если окажется, что площади участка недостаточно для укладывания трубы нужной длины, систему водостока необходимо завершить выгребной ямой или колодцем. Со дна необходимо убрать грунт, заменив его на крупнофракционный щебень.

Для монтажа водоотвода этого типа нужно сделать рытвину с наклонными стенками глубиной до 50 см и шириной до 40 см. Чтобы защитить дренажный слой от засорения песком и заиливания, на дно траншеи помещается геотекстиль. Затем осуществляется дренажная обсыпка. Используется щебень фракции 4-32 мм, а также дренажная труба нужного диаметра, которая укрывается геотекстилем. Оставшиеся отверстия между стенками траншеи и дренажным полотном засыпаются землей.

Отвод дождевой воды

Отвод дождевой воды от дома, с территории промышленного предприятия или складского комплекса, проезжей части дорог и т.д. осуществляется посредством ливневой канализации. Компания «Флотенк» на протяжении целого ряда лет занимается разработкой, производством и монтажом этих инженерных систем. С их помощью отвод дождевой воды организовывается наиболее эффективно, при необходимости сопровождается очисткой стоков от различных примесей до тех кондиций, которые позволяют сбрасывать их в окружающую среду.

Основные элементы системы отведения дождевой воды

Системы, обеспечивающие поверхностный отвод дождевых вод, являются инженерными сооружениями, в состав которых входят следующие основные элементы:

• Аккумулирующие и пескоотделительные емкости;
• Маслобензоотделители;
• Сорбционные блоки;
• Блоки обеззараживания.

Если обеспечивается отвод дождевых и ливневых талых вод с участка промышленной территории, бензоколонки, автомойки, то в системе присутствуют все перечисленные компоненты. Если же необходимо осуществить отвод талых вод от дома в коттеджном или дачном поселке, то в подавляющем большинстве случаев надо обеспечить сбор воды с его крыши и прилегающей территории, необходимый уклон труб или лотков, по которым она будет стекать в аккумулирующую емкость, и дальнейшую ее механическую очистку.

Некоторые особенности дренажных систем для отвода дождевой воды

Устройство отвода дождевых вод — та задача, которую должны решать профессионалы, поскольку при этом необходимо учитывать множество аспектов, которые влияют на функционирование системы. К наиболее значимым из них относятся следующие:

• Состав стоков;
• Общий их объем;
• Характеристики ландшафта.

Отвод дождевой воды в канализацию или же на объекты окружающей среды возможен, согласно действующим санитарно-гигиеническим нормам и правилам, только тогда, когда содержание в них различных веществ не превышает определенных значений. При проектировании дренажных систем промышленных предприятий это условие является одним из наиболее важных.

Если в частном доме, расположенном на небольшом участке, объем дождевых и талых вод относительно невелик, то на территории индустриального объекта или крупного логистического комплекса он весьма внушителен. Пропускная способность системы отвода и очистки дождевой воды должна быть такой, чтобы справляться со стоками расчетного объема, причем иметь некоторый запас. Этот показатель обязательно определяется при проектировании комплексов.

Как показывает многолетняя практика работы копании «Флотенк», системы отвода дождевых и талых вод эффективно функционируют только в тех случаях, когда при их проектировании и практической реализации учитываются все особенности ландшафта, а именно: конфигурация участка, его уклон, геологические условия, глубина залегания грунтовых вод и т. п.
