Отведение грунтовых вод от фундамента

Грунтовые воды никогда не должны контактировать с фундаментом. Если это случится, фундамент будет подвергаться порче и, тем самым, построенное здание не сможет служить так долго, как должно.

Интересные статьи:

Дренаж земельного участка

Классификация траншей

Фундамент на сыром участке

Типы плитных фундаментов

Как выровнять фундамент по уровню

При долгом контакте воды и фундамента могут произойти такие неприятные события, как перекос дома, а вслед за ним и заклинивание окон и дверей. Более того, повышенная влажность вокруг фундамента способствует появлению на нем плесени, грибка, различных микробов. Если в здании предусмотрены подвальные помещения, то повышенная влажность явно не пойдет на пользу. Так, проникая в подвал, она будет создавать там атмосферу сырости, а сырость, в свою очередь, – проблемы. В связи с этим лучше сразу же заняться отводом грунтовых и сточных вод от фундамента здания и тем самым избежать неприятных последствий.

Предусмотренный и хорошо спланированный отвод воды на начальных этапах строительных работ – самое верное решение. Так, можно заручиться помощью дренажной системы и отмосток, которые легко устраняют проблемы с талыми и сточными водами близ фундамента.

Комплекс, в который входят трубы полиэтиленовые пнд, составляет действенную систему дренажа. Такие трубы нужно устанавливать по всей площади фундамента, т.к. это обеспечит не только эффективное отведение воды, но и перекроет воде дальнейший доступ к фундаменту. Последнее возможно благодаря отверстиям в трубах, в которые проникают воды из грунта, впоследствии направляющиеся в подготовленные емкости.

Дренажные трубы имеют определенные стандарты в размерах. Так, обычно они составляют 75 мм в диаметре, а в некоторых специальных случаях – около 100 мм. Профессионалы в области строительства рекомендуют отдать предпочтение полиэтиленовым трубам в связи с их хорошей прочностью, легкостью и удобностью при монтаже. При этом можно использовать трубы, которые применяются в вентиляционных или канализационных системах. Однако разумнее всего покупать для этих целей более дешевые трубы. В принципе, в своем доме можно закладывать любые трубы, которые имеют отверстия с достаточным диаметром.

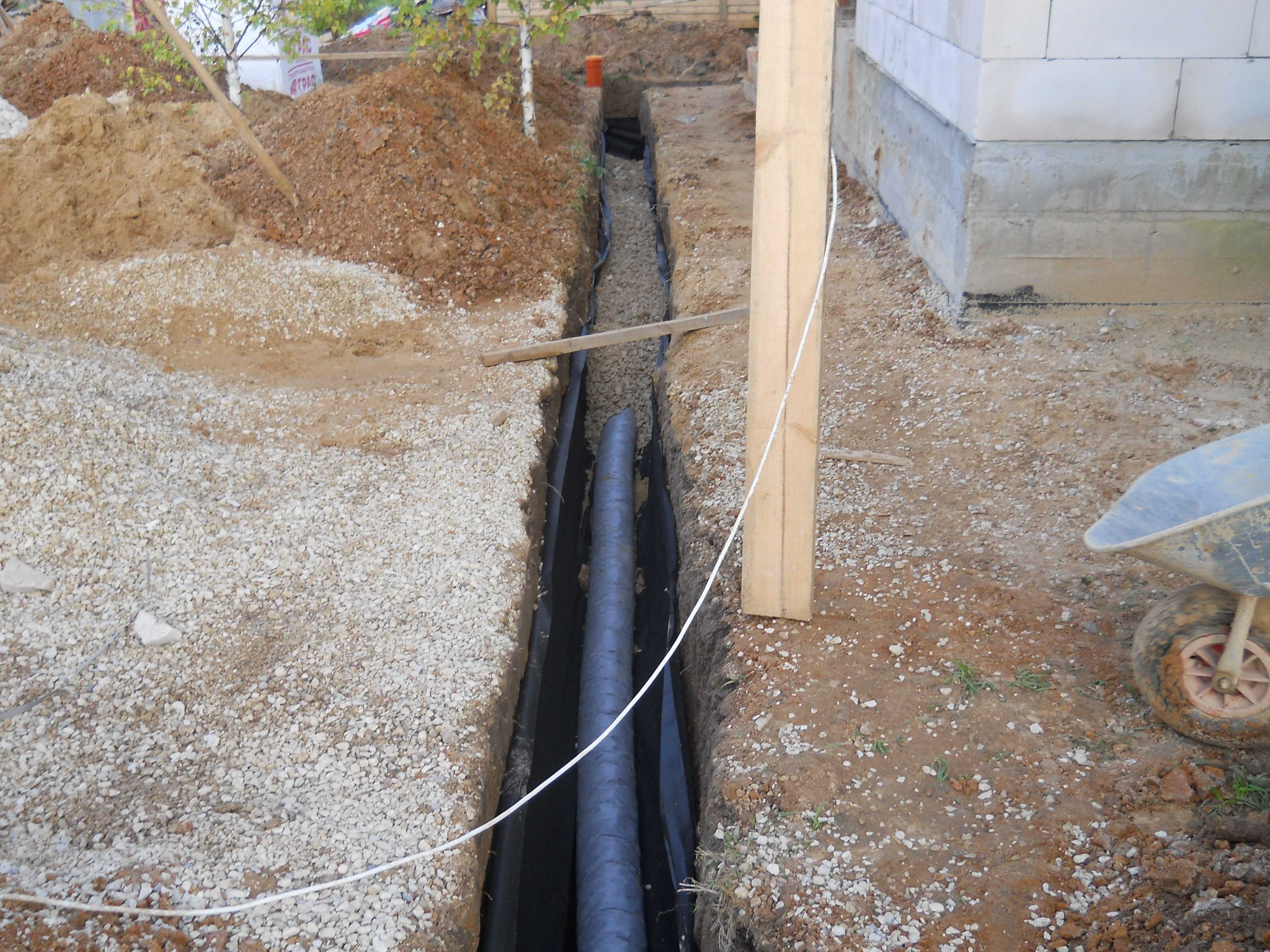

Прокладка труб

Стенки подготовленной траншеи нужно обложить специальной тканью, имеющей свойства фильтрации. Это необходимо для того, чтобы отверстия труб не засорялись землей, и система отвода работала на максимальную мощность. После подкладки ткани, нужно обложить песчаной подушкой каналы по всему периметру фундамента. Однако, если нижняя точка канала имеет ровную и плотную поверхность, то песчаная подушка не нужна, и трубы можно класть прямиком на почву. Кроме тканей, можно использовать и гравий. Он неплохо пропускает воду непосредственно в трубы, чего можно с легкостью добиться с помощью дренажной системы. Для лучшего оттока воды трубы стоит прокладывать под небольшим углом. 10 миллиметров на каждый метр трубы для эффективности уклона вполне достаточно. Если длина трубы небольшая, уклон можно установить с помощью уровня, но если труба длинная, то придется обратиться к такому инструменту, как теодолит с вешкой. Нужно в обязательном порядке выдержать определенный уклон, иначе вода просто остановится в трубах, и фундамент будет беззащитен перед влажностью и контактом с водой.

Иногда может понадобиться вспомогательное соединение для труб, которые зачастую просто скрепляют между собой. Однако если появляется надобность, трубы склеиваются, а потом обматываются изолентой.

После прокладки труб траншея засыпается гравием среднего размера. Толщина пласта гравия, как правило, составляет от 10 до 15 см, однако может варьироваться для получения максимального эффекта. Самое главное – достичь результата, при котором трубы будут со всех сторон засыпаны гравием примерно на 10-20 см. После этого гравий обкладывается фильтрующими тканями. Потом можно приступить к засыпанию грунта и трамбовке дренажной системы.

Аккумуляция воды

В случае правильного уклона труб в дренажной системе вода сама по себе будет направляться в специально подготовленную емкость и таким образом выводиться из слоя грунта. Емкостями могут послужить как канализационные стоки, так и объемные резервуары и др. При необходимости можно аккумулировать воду в емкостях для дальнейшего использования ее в хозяйственных целях. В связи с этим можно вырыть колодцы или другие углубления для удобства хранения и использования жидкости.

Следует помнить, что, несмотря на свою трудоемкость, процесс установки дренажных систем – это процесс несложный. Самое главное в нем – четко следовать технологическим правилам выполнения подготовительных и основных работ. Если вы будете четко исполнять предписанную последовательность действий при выполнении установки дренажей, фундамент вашего здания никогда не будет подвластен порче со стороны грунтовых и сточных вод и прослужит довольно долго.

< Назад
Вперёд >

Отвод воды от фундамента

23 января 2014

5585

Оглавление: [скрыть]

Пристенная дренажная система
Гидроизоляция дома
Оборудование водосбора
Создание на участке водораздела

При строительстве любого сооружения площадка тщательно выравнивается, но при сильном переувлажнении ливнями или тающим снегом первоначальный рельеф постепенно возвращается, этому способствует и регулярное замерзание и оттаивание почвы.

Все бы ничего, но для фундамента подступающие воды очень опасны, поскольку они оказывают на него разрушающее воздействие.

Если при строительстве не задуматься о гидроизоляции дома и отводе влаги, то в будущем придется иметь дело с повышенной влажностью и грибками на стенах.

Очень важно еще во время строительства задуматься о гидроизоляции дома и отводе влаги, потому что в противном случае придется иметь дело с повышенной влажностью и грибками на стенах.

Пристенная дренажная система

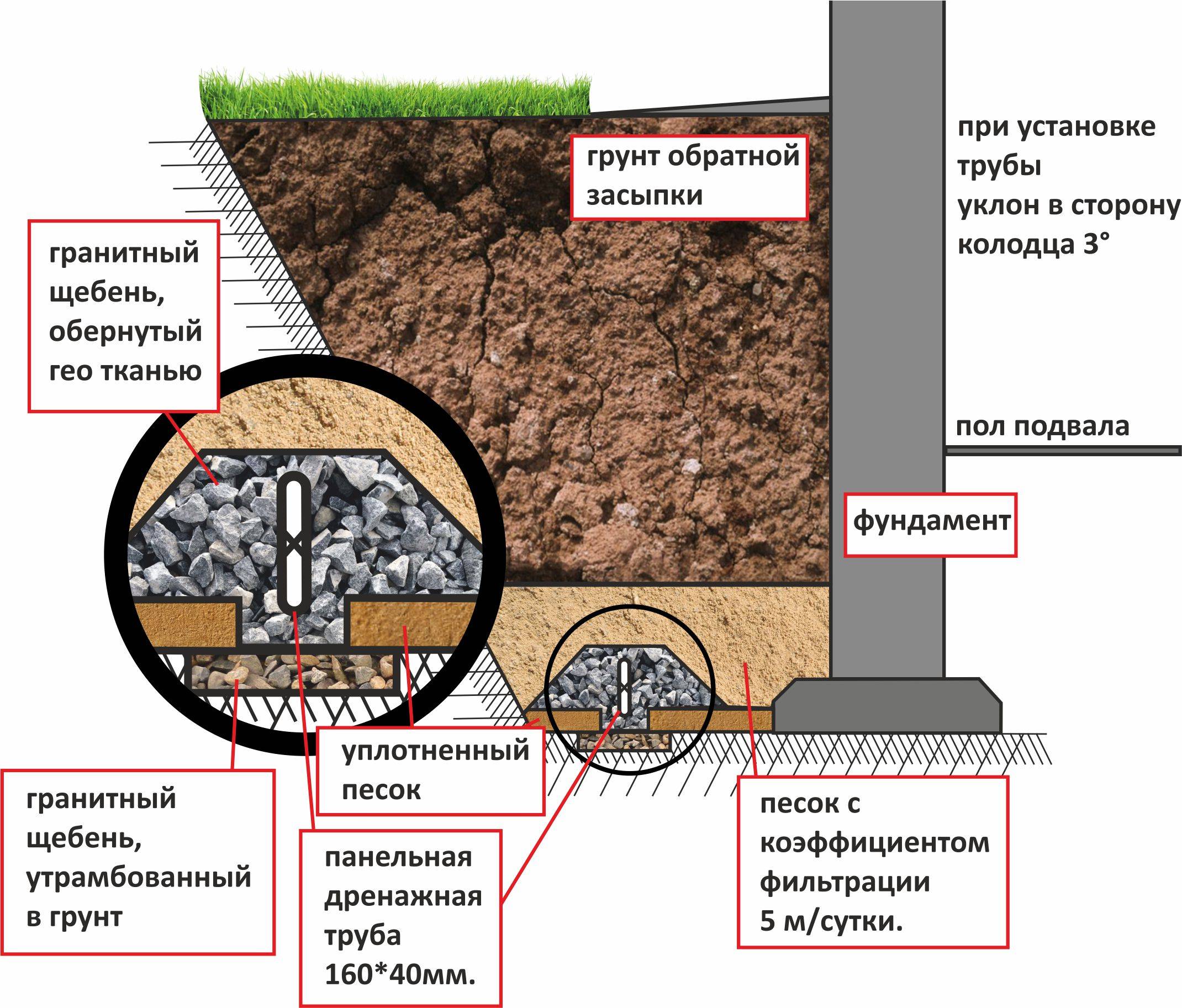

Схема пристенной дренажной системы.

Прежде всего, следует сделать хороший дренаж. Для дома с цокольным этажом еще на стадии проектирования следует продумать ливневую систему. Если этим заняться после окончания строительных работ, то растраты будут более существенными, придется нарушить целостность клумб, насаждений и отмостки. Для дренажной системы необходимо вокруг дома вырыть траншею глубиной около 20 см, при этом она должна быть ниже уровня фундамента.

На самое дно насыпается слой песка (около 5 см), затем укладывается геотекстиль шириной 2 м, предотвращающий заиливание системы. В качестве подушки для дренажной трубы следует положить 10 см гравия. Диаметр самой трубы может составлять от 9 см до 16 см, сверху она засыпается гравием и укрывается геотекстилем, затем уже следует слой песка и грунта. Обязательное условие оборудования такой системы — это постоянный наклон около 4°. В самой крайней точке нужно обустроить колодец для откачки вод или специальные очистные сооружения.

Чтобы оборудовать подобный дренаж для отвода грунтовых вод, понадобятся:

Лопата;
Песок;
Гравий;
Геотекстиль;
Дренажная труба.

Вернуться к оглавлению

Гидроизоляция дома

Схема гидроизоляции дома.

Защита сооружения от поверхностных и грунтовых вод — это один из важнейших этапов строительства. Чтобы не допустить поднятия по горизонтальному сечению внутренних и наружных стен капиллярной влаги, необходимо проложить гидроизоляционный слой из 2-3 см цементного раствора или двух слоев рубероида на мастике.

Для защиты фундамента от талых и дождевых вод следует проложить вокруг дома отмостку. Ее ширина должна превышать свес крыши на 20 см, уклон от сооружения делается в 10%.

Если в доме предусмотрен подвал, то гидроизоляция проводится на двух уровнях: выше уровня отмостки и на уровне пола подвала. Тип защиты стен зависит от уровня грунтовых вод. Если он ниже подвала, то можно ограничиться обмазкой горячим битумом. Если выше, то нужно провести оклеечную изоляцию, для этого понадобится три слоя рубероида на битумной мастике. Также возможен вариант с использованием мятой жирной глины или кладки кирпича-железняка на цементном растворе.

Чтобы правильно сделать подобный дренаж, понадобятся:

Рубероид на мастике;
Цемент;
Битум;
Глина;
Кирпич-железняк.

Вернуться к оглавлению

Оборудование водосбора

Схема системы водоотвода.

Отвод воды от фундамента дома — это один из самых важных этапов строительства, поскольку чрезмерная влага может разрушить даже самую качественную постройку.

Для начала стоит оборудовать водосбор с крыши, а затем направить воду подальше от дома. Наиболее разумно будет сделать канализационный сток. Перед тем как попасть в канализацию, вода должна очиститься от крупного мусора (хвои, листьев, мелких веток). С этим эффективно справляются решетки, они размещаются под ревизионным люком на высоте 50 см от земли.

Водосточные и водоотводные трубы должны быть одного диаметра. Последние укладываются под землей ниже глубины промерзания грунта. Отвод должен вести к общей канализации, уклон труб выставляется около 2%. Из-за накопления растительного мусора ревизионный люк приходится чистить, но делается это не чаще одного раза в год. Для отвода талых и дождевых вод понадобятся:

Водосточные и водоотводные трубы;
Ревизионный люк;
Канализация;
Очистные решетки.

Возможен эффективный отвод влаги от фундамента и без канализации. Для этого понадобится дренажная труба с рассредоточенными отверстиями. Такая водосточная система похожа на обустройство ливневой канализации. Дренажная труба располагается под землей или поверх газона, к ней подсоединяется водосточная труба. При этом на высоте около 0,5 м над землей должен располагаться ревизионный люк с очистной решеткой для фильтрации воды от крупного мусора.

Можно сделать отличный отвод, всего лишь удлинив водосточную трубу и присоединив ее к поглощающему колодцу. Дождевые и талые воды вовсе не обязательно утилизировать, они могут пригодиться для полива и технических нужд. В землю следует вкопать емкость и подсоединить к ней водосточную трубу. При превышении количества осадков может произойти перелив, в таком случае стоит оборудовать выход в дренаж.

Вернуться к оглавлению

Создание на участке водораздела

Схема отвода грунтовых вод.

Правильно организовать отвод грунтовых вод можно и с помощью моделирования ландшафта, тем более что этот способ является одним из самых дешевых, долговечных и эффективных.

Для проведения работ понадобятся следующие инструменты:

Грабли;
Лопата;
Тачка.

Сначала нужно организовать отвод воды от фундамента дома, затем собрать ее в желоб и заставить течь дальше от участка. При этом можно еще и украсить двор различными дизайнерскими решениями: ручейками, террасами, лесенками, мостиками и т.д. Сначала определяют ширину, глубину и форму водораздела. Прямые границы характерны для больших участков, отвод грунтовых вод от фундамента в таком случае устраивается за счет создания террас или партеров с наклоном 5% от здания.

Если дом небольшой, то его обводят дугообразным водоразделом на расстоянии около 4 м от фундамента. В таком случае делают дренаж, к которому отводятся воды. Водораздел должен быть выше дна дренажного колодца или кювета, но на 20 см ниже отмостки. Важно правильно разметить границы водораздела на земле, только после этого можно приступать к его созданию. Для начала на необходимую глубину копается канал, уклон которого обеспечивается в ту сторону, где обустроен дренаж. Затем копаются каналы-маяки от фундамента дома до общего канала. После этого снимается оставшийся слой почвы.

Вынутая земля используется в качестве широкого бруствера, созданного за водоразделом. Все это делается для того, чтобы отвод грунтовых вод осуществлялся в дренаж, а не к дому. Высота бруствера зависит от количества вынутой земли и от проекции сооружения. После грунтовых работ здание оказывается на небольшом возвышении и вода от него отходит. Иногда возникает необходимость снизить уровень влаги в грунте, в таком случае можно сделать дренаж из газонной травы, по которой вода скатывается по наклону, пропитывая всего 3 см почвы.

Проведение грунтовых работ при создании газона является обязательным условием. С наклонной площадки снимается 5 см слоя почвы. Чтобы обеспечить хороший дренаж, насыпают немного песка, а затем плодородного грунта и высевают смесь трав. Обустроить красивый отвод грунтовых вод и замаскировать его под небольшой ручеек тоже под силу каждому.

Можно укрепить канал кирпичом и посадить возле него любые водолюбивые растения.

Важность правильного дренажа фундамента вокруг вашего дома

Главная / Блог / Важность правильного дренажа фундамента вокруг вашего дома

Гидростатическое давление на одну или несколько стен фундамента — или плиту снизу — может протолкнуть воду даже через мельчайшие трещины толщиной с волос. Гидростатическое давление может даже вызвать трещины в фундаменте. Стена вашего подвала может даже начать прогибаться внутрь, и если вы не устраните проблему сразу, это может привести к еще более серьезным повреждениям конструкции.

В связи с этим дренаж фундамента (т. е. контроль грунтовых вод) является ключом к поддержанию прочного фундамента. Вода в почве под фундаментом и вокруг него нуждается в способе стекания, чтобы не могло образоваться гидростатическое давление. Поэтому отведение воды от дома важнее всего остального. Вы не хотите, чтобы вода скапливалась вокруг вашего фундамента.

Удлинители водосточных желобов – Слишком короткие водосточные желоба сбрасывают воду рядом с фундаментом, где она впитается в почву. Расширения водосточной трубы отводят воду от фундамента, прежде чем выпустить ее.
Наружная дренажная плитка — Наружная водосточная плитка, установленная по внешнему периметру фундамента на уровне нижнего колонтитула, предотвращает повышение гидростатического давления за счет отвода избыточной воды от фундамента через перфорированную дренажную трубу.
Внутренняя сливная система – Внутренняя дренажная система, установленная под цокольным этажом, помогает сохранить подвал сухим, собирая лишнюю воду и отводя ее от фундамента через перфорированную дренажную трубу.

Правильно спроектированный двор имеет уклон от фундамента дома и предотвращает скопление воды возле фундамента и погружение в почву. В идеале каждая капля воды, упавшая в пределах 10 футов от вашего дома, должна утекать от него. Это должно быть целью.

Водосточные трубы должны отводить воду от вашего дома. Если водосточная труба слишком короткая или направлена к канавке во дворе, это может привести к тому, что вода будет скапливаться возле фундамента и уходить в почву. Если это происходит, установите расширения водосточной трубы, чтобы отвести ее от фундамента.

Существует два типа систем водосточных плит, наружная и внутренняя: Наружная система водосточных плит устанавливается снаружи по периметру фундамента на уровне фундамента. Внутренняя сливная система проходит под цокольным этажом.

В обоих типах дренажной плитки используется перфорированная дренажная труба фундамента для сбора воды и последующего выпуска ее над землей вдали от фундамента. Эти два фундаментных дренажа основаны на принципе, согласно которому вода всегда идет по пути наименьшего сопротивления. В следующих двух разделах мы обсудим, как работают два разных типа систем дренажной плитки.

Система наружной дренажной плитки (также известная как дренаж в основании или дренаж по периметру) включает установку перфорированной дренажной трубы фундамента вокруг фундамента на уровне нижнего колонтитула. (В существующем доме это означает раскопки до основания. Так что это не совсем проект «сделай сам».)

Внутренняя дренажная плитка представляет собой дренажное решение для подвала, которое проходит под плитой (т. е. цокольный этаж), и это означает использование отбойного молотка для разрушения пола. (Опять же, это не самодельный проект.)

Обратите внимание, что внутренняя дренажная система отличается от подвального стока в полу. Слив в цокольном этаже просто удаляет воду, которая переливается из вашей стиральной машины и т. д. Вы можете думать о внутренней сливной плитке как о внутреннем французском водостоке.

Это решение для дренажа фундамента отводит воду от фундамента в нечто, называемое «пузырьком». После того, как в барботере создается давление, крышка открывается и равномерно распределяет воду по всему двору. Вот как это работает:

Вы когда-нибудь задумывались, как отвести дождевую воду от дома, вот оно. Также нет длинного водосточного желоба, о который можно споткнуться. Другие названия этого дренажного решения для фундамента включают всплывающий слив и водосточный желоб.

Поскольку вода вызывает большинство проблем с фундаментом, дренаж фундамента имеет решающее значение, чтобы избежать повреждений, вызванных гидростатическим давлением. К счастью, современные дренажные системы фундамента контролируют влажность грунтовых вод, собирая их, а затем отводя от вашего дома.

Дэйв является президентом Epp Foundation Repair с более чем 27-летним опытом работы в отрасли. С 1993 года Дэйв работал над тысячами проектов по ремонту фундаментов, подвалов, бетона и подвальных помещений. Дэйв участвует в нескольких общественных и церковных организациях и любит тренировать молодежные виды спорта, в основном футбол, гольф и охоту на лосей.

Грунтовые воды и дренаж — два важных геотехнических аспекта проектирования фундамента. Они могут повлиять на устойчивость, осадку, несущую способность и долговечность фундамента и конструкции, которую он поддерживает. В этой статье вы узнаете, как учитывать влияние грунтовых вод и дренажа на характеристики и долговечность фундамента, а также какие методы и приемы можно использовать для их улучшения.

Уровень и давление грунтовых вод могут варьироваться в зависимости от типа почвы, осадков, времени года и деятельности человека. Высокий уровень и давление грунтовых вод могут снизить эффективное напряжение и прочность на сдвиг грунта, увеличить выталкивающую силу и подъемную силу на фундамент, а также вызвать просачивание и проблемы с трубопроводами. Чтобы учитывать влияние уровня и давления грунтовых вод, вам необходимо измерить их на площадке, использовать соответствующие проектные параметры и коэффициенты безопасности, а также, при необходимости, рассмотреть меры дренажа и гидроизоляции.

Условия дренажа и водопроницаемость влияют на скорость и направление потока воды в почве. Плохой дренаж и низкая проницаемость могут привести к накоплению воды и насыщению почвы, что приводит к избыточному поровому давлению воды, уплотнению, набуханию и разжижению. Хороший дренаж и высокая проницаемость могут помочь рассеять избыточное поровое давление воды, уменьшить осадку и предотвратить эрозию и коррозию. Чтобы учитывать влияние условий дренажа и проницаемости, необходимо проверить грунт на его гидравлическую проводимость, пористость и сжимаемость, а также спроектировать фундамент с соответствующими дренажными слоями, вентиляционными отверстиями, трубами или насосами.

Тип и глубина фундамента определяют степень и величину взаимодействия фундамента с грунтовыми водами и дренажем. Неглубокие фундаменты, такие как ленточные, подушкообразные или ростверковые фундаменты, более подвержены влиянию уровня и давления грунтовых вод, поскольку они расположены ближе к уровню грунтовых вод и имеют меньший почвенный покров. Глубокие фундаменты, такие как сваи или кессоны, больше подвержены влиянию условий дренажа и водопроницаемости, так как они переносят нагрузку на более глубокие и разнообразные слои грунта. Чтобы учитывать влияние типа и глубины фундамента, вам необходимо выбрать соответствующий фундамент в зависимости от условий участка, свойств почвы и требований к конструкции, а также учитывать возможные изменения грунтовых вод и дренажа с течением времени.

Материал фундамента и арматура влияют на прочность, жесткость и долговечность фундамента. Бетонные, стальные, деревянные или каменные фундаменты имеют разные свойства и поведение при воздействии грунтовых вод и дренажа. Бетонные фундаменты могут трескаться, сжиматься или расширяться из-за изменений влажности, колебаний температуры или химических реакций. Стальные фундаменты могут подвергаться коррозии или ржавчине из-за присутствия в воде кислорода или хлоридов. Деревянные фундаменты могут разлагаться или гнить из-за грибков или насекомых в воде. Кладочные фундаменты могут испортиться или разрушиться из-за воздействия мороза или кристаллизации солей в воде. Чтобы учитывать влияние материала основания и армирования, вам необходимо выбрать подходящий материал и армирование, исходя из условий окружающей среды, проектных спецификаций и критериев долговечности, а также при необходимости применить защитные покрытия, герметики или добавки.

Осмотр и техническое обслуживание фундамента необходимы для контроля и улучшения характеристик и долговечности фундамента. Регулярный осмотр и техническое обслуживание могут помочь обнаружить и предотвратить любые проблемы или повреждения, вызванные грунтовыми водами и дренажем, такие как трещины, утечки, оседание, эрозия или коррозия. Они также могут помочь оценить и скорректировать проектные допущения и параметры в зависимости от фактических условий и характеристик фундамента. Чтобы учитывать результаты проверки и обслуживания фундамента, вам необходимо проводить их периодически и систематически, следуя соответствующим стандартам и рекомендациям и используя соответствующие инструменты и методы.

Улучшение и восстановление фундамента – это возможные решения для улучшения или восстановления характеристик и долговечности фундамента, на который влияют грунтовые воды и дренаж. Улучшение фундамента может включать в себя модификацию почвы или фундамента для улучшения их свойств или поведения, например, уплотнение, заливку цементным раствором, стабилизацию или подкрепление.
