Уклон отмостки здания | Архитектурный журнал ADCity

11.10.2017 1530

Для защиты фундамента строения от вод, проникающих сверху, как правило, проводят инженерно-строительные мероприятия по организации отмостки, существенной частью которых является выставляемый уклон отмостки.

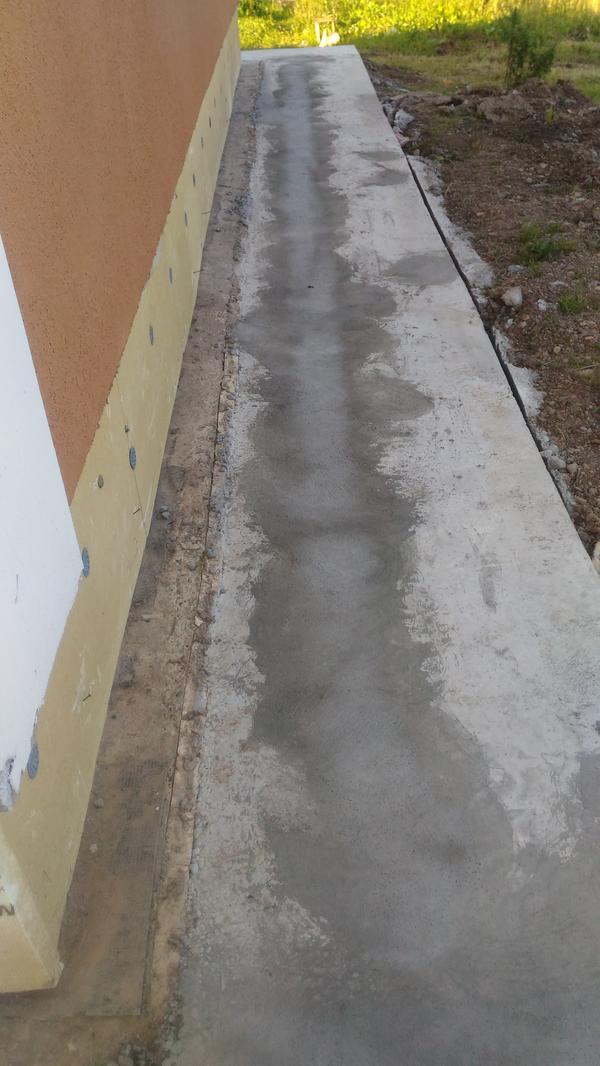

Отмосткой называют непроницаемое для воды наземное покрытие вокруг строения.
Оно может представлять собой бетонную или асфальтовую дорожку, проходящую по периметру здания и прилегающую вплотную к его наружным стенам, с обязательным уклоном в направлении от стен строения. Защитные свойства этой дорожки определяет ее конструкция и материал верхнего покрытия, а также уклон отмостки и ее ширина.

ОСОБЕННОСТИ НЕКОТОРЫХ ГРУНТОВ
Отмостка требуется в случае построения здания на базе ленточного фундамента или фундамента из железобетонных плит на соответствующей подушке. В том случае, если при строительстве здания применялся свайный фундамент, отмостку можно не использовать.

Если отмостка отсутствует, то дождевая и талая вода сверху без помех может проникнуть к фундаменту и прилегающему к нему грунту, что, в свою очередь, может привести к неравномерной усадке строения. Этот процесс весьма опасен: вследствие неравномерной подвижки фундамента могут повредиться несущие конструктивные элементы строения. Здание в таком случае может прийти в аварийное состояние. К не менее неприятным последствиям может привести отсутствие соответствующей защиты у строения, размещенного на пучинистых грунтах. Пучинистый грунт характеризуется тем, что при воздействии отрицательных температур способен увеличивать свой объем за счет превращения воды, содержащейся в грунте, в лед (подвержен так называемому «морозному пучению»).

При устройстве отмостки следует спланировать ее конструкцию, определив оптимальные размеры и точный требуемый уклон.

Таким образом, основной исходной задачей отмостки считается защита фундамента от влаги: отвод талой и дождевой воды от подземной части дома и сведение к минимуму ее проникновения под фундамент. Дополнительной функцией отмостки может быть обеспечение утепления периметра здания.

здания, отмостки, Уклон

что это такое, сколько составляют, нормы к ширине, минимальной толщине, какой должна быть высота, оптимальная глубина?

Она служит для отвода воды за границы периметра строения, тем самым защищает опорные части постройки от затопления атмосферными осадками, особенно в период осенне-весеннего максимума.

Это дает возможность сократить объем влаги рядом с фундаментом и избежать процессов приводящих к преждевременному выходу гидроизоляции из эксплуатации.

В этой статье поговорим о размерах отмостки: угле уклона, ширине и высоте, толщине и глубине конструкции, от чего они зависят.

Содержание

• 1 Какими нормами регулируются размеры конструкции?
• 2 Угол наклона — что это такое?
  • 2.1 Для чего он нужен?
  • 2.2 Можно ли обойтись без него?
  • 2.3 Сколько составляет?
• 3 Требования к другим параметрам
  • 3.1 Ширина
  • 3.2 Толщина
  • 3.3 Какой должна быть высота?
  • 3.4 Оптимальная глубина
• 4 Как правильно рассчитать?
• 5 Площадь
  • 5.1 Как ее посчитать?
• 6 Важность соблюдения
• 7 Заключение

Какими нормами регулируются размеры конструкции?

Требования к строительству отмостки разрозненны и указаны в нескольких директивных документах СНиП, СП и ГОСТ, которые требуют от застройщика создавать конструктивную защиту для дома в виде отмостки.

Нормативы, предусматривающие параметры возведения отмостки здания:

• СНиП 2.02.01-83,
• СП 82.13330.2016,
• ГОСТ 9128-97,
• ГОСТ 7473-94.

Данными нормами предусмотрено, что при строительстве здания вокруг периметра должна устанавливаться водонепроницаемая отмостка с замкнутым контуром. Для ее обустройства выполняют основу из местного утрамбованного грунта 15 см.

Пирог ее зависит от ее конструкции, климатических и географических особенностей района строительства. Характеристика бетона по морозостойкости должна соответствовать условиям, которые предъявляются к дорожному бетону, конструкция должна иметь уклон в поперечном направлении.

Угол наклона — что это такое?

Уклон отмостки — это отношение разницы по высоте 2-х точек, верхней и нижней, к расстоянию между ними.

Уклон может устанавливаться в градусах или измеряться в процентах. При разработке проекта отмостки обычно уклон обозначается в процентах, чтобы не делать ошибок в расчетах и монтаже.

При проверке уклона, с тем чтобы не выполнять трудоемкие математические подсчеты разработали особый инструмент — уклономер. На рейку укрепляется особая рамка, с маятником внутри, на котором расположен груз и указатель.

Рейку ставят на горизонтальном участке конструкции и по указателю на шкале устанавливают числовое значение в градусах, что позволяет легко перевести градусы в % по таблицам от 1 до 10.

Для чего он нужен?

Уклон отмостки — очень существенная характеристика, от которой зависит функциональность защитного элемента. При обильных природных осадках, если вода не будет отводиться, она сможет поступать к фундаменту через рядом расположенный грунт, что постепенно приведет его и цоколь к деформации.

Уклон планируется от фундамента здания, с тем, чтобы жидкая среда отводилась в почву. В соответствии с требованиями СНиП, он устанавливается исходя из размера ширины отмостки и вида строительного материала.

Можно ли обойтись без него?

Очень маленький уклон выполнять запрещено, в особенности на мягких отмостках, а большой угол зимой будет аварийным из-за обледенения. Огромные негативные последствия будут у дома с отмосткой без уклона, возведенного на пучинистом грунте.

В зимнее время грунт пропитается водой, которая будет расширяться при замерзании, что создаст неравномерно распределенное давление на конструкционных элементах.

Наиболее распространенные последствия в нарушении функциональности дома при отсутствии уклона отмостки:

• подтопление цоколей и техподполий;
• появление на стенах биозагрязнений, повреждающих несущие конструкции и вызывающих серьезные болезни у людей;
• повреждение внешней и внутренней отделки помещений;
• разрушение опор строения, с последующим снижением несущей способности, с возникновением недопустимых деформаций.

Сколько составляет?

Уклон конструкции устанавливают в зависимости от принятого стройматериала:

1. Для щебеночных разновидностей в пределах от 5 до 10%, к примеру, при ширине основания в 1 м уклон устанавливается от 5 до 10 градусов.
2. При укладке наружного слоя из асфальтобетонных материалов этот показатель уменьшается от 3 до 5%.

Застройщик должен понимать, что значит принятый уклон. К примеру, уклон для конструкции, имеющей бетонное финальное покрытие 5%, значит, что на 1 метр ширины высота изменяется на 0,05 м.

Требования к другим параметрам

Кроме уклона, значимым показателями являются при возведении защитной конструкции ее ширина, глубина и высота, которые зависят от типа и уровня промерзания почвы и дополнительной функциональной принадлежности конструкции, например, предназначенной для передвижения только людей или транспорта.

Ширина

Ширина конструкции устанавливается с учетом разновидности грунтов. Для глиняных почв двух типов:

• первый устойчивый и не проседающий под своей весовой нагрузки либо его проседание не превышает 0.05 м и вызвано внешними факторами;
• второй — проседающая под собственным весом глина.

Практическими измерения установлено, что минимальная ширина конструкции для 1-го типа грунтов принимают свыше 0.700 м, а для 2-го – свыше 1.0 м.

Она будет достаточной, если будет выступать на 0.20 м больше выхода кровли над внешними стеновыми конструкциями при расположении на стандартных грунтах и 60 см — для глиняных почв 2-го типа.

Решение по ширине конструкции также зависит от предназначения, которое на нее возлагает застройщик:

• только защитные для основания и цоколя;
• комбинированная для защиты и активного перемещения пешеходов к садовым павильонам и вспомогательным помещениям;
• для защиты и движения транспорта, например, к гаражу.

Толщина

Не менее важной характеристикой, которая учитывается при возведении такого элемента, считается ее толщина.

Она напрямую связана с размерами слоев пирога и ее суммой:

1. Подушка из песка по нормативу составляет от 100 до 150 мм.
2. Щебеночный слой либо засыпка гравием от 60 до 100 мм.
3. Бетон либо иное финишное покрытие от 70 до 120 мм.

Таким образом, минимальная толщина конструкции может быть 230 мм, а наибольшая от 370 мм.

В том случае если застройщик планирует дополнительно возвести конструкцию, как пешеходную дорожку около строения, то строительные нормы предъявляют серьезные требования к этому показателю: одностороннее движение для инвалидов-колясочников -1,2 м, для двухстороннего перемещения — 2 м.

Толщина слоев пирога обязана соответствовать нормам СНиП 2.05.02.85 для дорожек с пешеходно-транспортным назначением:

• бетон низких марок, 16 см;
• щебень/гравий, с обработкой вяжущими растворами,18 см;
• щебень, укатанный по принципу заклинки, 19 см.

Какой должна быть высота?

Высота отмостки диагностируется не от начала укладки пирога, а от нулевого показателя уровня земли. Ее размер ограничен минимальным показателем — 5 сантиметров над уровнем почвы. Для пешеходной дорожки требования более строгие в отношении высоты, которая связана с устройством усиленной подушки.

При применении бетонированной отмостки, высота по наружной кромке принимается — 10 см при небольшой нагрузке, а высота у стены объекта вычисляется по принятому уклону.

Оптимальная глубина

Глубина этого защитного элемента напрямую связана с типами грунта в районе строительства. При пучинистых грунтах по строительным нормам рекомендуется выполнять выемку глубиной не менее 0.4 м. Для этого убирают верхний плодородную землю и некоторую часть пучинистого слоя.

На подготовленное по периметру основание траншеи утрамбовывают песчаную подушку с формированием уклона от строения от 2 до 5%. Песок укладывается слоями по 50-100 мм, каждый слой тщательно увлажняют и трамбуют.

Очень важно застройщику проконтролировать, чтобы уровень заглубления ее не превышал 1/2 от глубины промерзания почвы. Этот показатель можно уточнить в таблице либо получить такую информацию в местном органе архитектуры.

Как правильно рассчитать?

Перед тем как начинать строительство, тщательно измеряют дом по длине и ширине и прорисовывают схему, чтобы точно рассчитать размеры отмостки.

Поскольку она имеет уклон, для определения площади и периметра недостаточно будет знать только габариты дома. К ним потребуется применить расчеты стороны треугольника по углу наклона и сторонам.

Пример расчета отмостки шириной в 1 м, уклоне 5 град при плане дома 10х10 м. По формулам для прямоугольного треугольника, имеющего соответственно углы: 90, 5 и 85 град, формула внешней Д будет равна:

• 1/sin85 = Д/sin 90;
• Д = 1* sin90/sin85=1.004 м.

По формулам для прямоугольного треугольника рассчитывают ее сторону, которая является толщиной отмостки около стенки постройки, в данном случае она будет равна 0. 087 м

Площадь

Площадь отмостки — это площадь конструкции в горизонтальном сечении по внешней границе. Если периметр дома имеет форму прямоугольника, площадь отмостки можно получить путем умножения стороны Д на его периметр: 1.004*(2*10+2*10) = 40,16 м2.

В том случае, когда строение обладает нестандартной конфигурацией, при определении ее разбивают на несколько элементарных фигур и с учетом допустимого уклона по вышеуказанному порядку производят расчеты.

Одновременно с этим визуальное сечение прокладывается по цоколю с учетом всех выступающих частей: крыльцо, веранда, галерея, пандус и другие элементы здания, которые опираются на несущие конструкции фундамента.

Точное знание площади отмостки относится к важному показателю строительства, от которого зависит правильный выбор технологии и строительных материалов, а также определения количества и стоимости.

Для жилых домов данный размер ложится в основу раздела по благоустройству территории, в котором определяются все необходимые характеристики конструкции. На основании проекта, типовых технологических карт, расценок на СМР, норм затрат труда и расхода материалов определяется технология, трудозатраты и стоимость строительства отмостки.

Как ее посчитать?

Для того чтобы посчитать площадь, необходимо знать уклон отмостки, ширину и периметр дома. Прорисовывают схему дома и отмостки и разбивают на простейшие фигуры. В простейшем случае, дома в плане 10х10м, это будет 1 прямоугольник со сторонами — 10Х10м и 4 прямоугольника со сторонами 1Х1 м.

Пример расчета для дома прямоугольного сечения с размерами в плане АхВ= 10х10 м:

• периметр дома , 40 м;
• количество внешних углов , 4 шт.;
• ширина S, 1 м.

Слои пирога:

1. Брусчатка, 100 мм.
2. Гидроизоляция, 10 мм.
3. Бетон, 100 мм.
4. Утеплитель, 10 мм.
5. Гравий/щебень, 300 мм.
6. Песок, 200 мм.
7. Общая ширина, 720 мм.

Результаты расчета:

1. Площадь: ((2*10+2*10)+4*(2*1 +2*1))*1. 004= 44.176 м2, с учетом уклона и 44 м2 без уклона.
2. Объем: 44* 0.72=31.8 м3.
3. Геотекстиль: 44,176 м2.
4. Арматурная сетка: 44,176 м2.
5. Гидроизоляция: 72.4 м2.
6. Брусчатка: 44,176 м2.
7. Бетон: 4.4176 м3.
8. Утеплитель: 2.2 м3.
9. Гравий: 13.25 м3.
10. Песок: 8.831 м3.
11. Длина опалубки: 48 м.
12. Площадь опалубки: 34.08 м2.

Важность соблюдения

Надежно защитить фундамент и гарантировать продолжительный срок эксплуатации дома может только качественная отмостка.

Правильное соблюдение ее главных размеров по СНИП/ГОСТ/СП обеспечит защиту:

• цоколя от влияния атмосферной влаги;
• целостности основания дома;
• термоизоляции подпольного помещения;
• грунта от замерзания;
• фундамента от уничтожения корнями деревьев;
• вспучивания слоя грунта.

Застройщик должен следить, чтобы конструкция выступала за крышу на 200 мм, что обеспечит качественное водоотведение, если выдержать условие уровня наклона в сторону противоположную от цоколя сооружения.

Нарушение глубины может вызвать разрушение фундамента и цоколя дома из-за зимнего пучения грунта, опасного неравномерным боковым напряжением, способным создать перекос в несущей конструкции.

Самая важная и полезная информация по строительству отмосток собрана в этом разделе.

Заключение

Как и к каждой конструктивной части дома, к отмостке предъявляются высокие требования, которые должны соблюдаться всеми застройщиками. Особенно важны ширина, высота и угол наклона, зависящие от конструктивных особенностей дома, климатических условий и состояния грунта.

Зная, как профессионально выполнить отмостку, можно не только обеспечить продолжительный срок эксплуатации дома и основных его элементов, но и сохранить значительные средства, выполняя технологию ее возведения своими силами.

как сделать отмостку из бетона на неровном участке своими руками? Устройство отмостки вдоль дома на склоне

1. Особенности
2. Обзор видов
3. Как сделать самому?
4. Полезные советы и подсказки

Любое здание может служить долгие годы без лишних проблем, если оно защищено от негативных внешних факторов. Вода может оказывать разрушительное воздействие на здания. Это серьезно портит состояние конструкций фундамента. В большей степени от таких проблем страдают те дома, которые расположены на склонах и неровных участках. Для них необходимо сделать качественную отмостку с уклоном.

Особенности

Монтаж качественной отмостки обязателен. Основная функция этой конструкции – защита фундамента. Отмостка, обустроенная вокруг дома, способна отводить талые и дождевые воды по всему периметру от стен подвала.

Значительно снижает нагрузку на дренажную систему и вертикально открытую гидроизоляцию.

Здание с уклоном обязательно должно быть дополнено подходящим изоляционным слоем. Обычно на грунтовых откосах между фундаментом и окружающей средой остается достаточно тонкий слой земли. Он не может нормально удерживать холод, из-за чего фундамент начинает быстро промерзать. Именно поэтому так важен выбор подходящего утеплителя.

Монтаж рассматриваемой конструкции с уклоном предусматривает организацию хорошего дренажа в окружении здания. Кроме того, очень важно придерживаться допустимых значений наклона самой конструкции. В нормальных условиях наименьший уклон составляет от 3 до 5% от общей ширины. Необходимо учитывать тот факт, что к сооружениям, возводимым на сложном рельефе и крутых склонах, предъявляются более высокие требования.

Наклонная конструкция может быть изготовлена ​​из различных материалов. Чаще всего для его монтажа используется бетон. Если правильно организовать устройство такой конструкции с учетом местности, на которой она монтируется, то можно получить очень надежную и эффективную отмостку.

Обзор видов

Отмостка косого типа делится на несколько подвидов. Каждый из них имеет свои особенности, отличительные характеристики и производительность. Рассмотрим, какими параметрами обладают различные виды отмостки.

• Бетонная отмостка. Как было сказано выше, чаще всего отмостки выполняются из бетона. Эти варианты считаются самыми простыми. Их популярность и востребованность объясняется тем, что стоимость работ доступная, а в результате все равно получаются прочные и эффектные конструкции.

• Из тротуарных плит. Из таких материалов можно изготовить наклонную конструкцию. Эти варианты могут похвастаться долгим сроком службы, а также отличными декоративными свойствами.

• Натуральный камень. Если вы хотите выбрать более оригинальный и долговечный вид конструкции, то вам стоит присмотреться к отмосткам из натурального камня. Выглядят такие экземпляры шикарно, но установить их оказывается довольно сложно.

• Асфальтобетон. Этот вид отмостки также отличается высокой декоративностью, но не требует больших финансовых вложений. Однако в жаркую погоду такая конструкция может издавать не очень приятный битумный запах.

• Мягкая отмостка. Этот тип наклонной отмостки чаще всего используется в ситуациях, когда отведение воды изначально продумано с особой тщательностью, оборудовано на высшем уровне. Это касается систем водоотвода с кровли, а также отвода талых и дождевых вод.

Каждый хозяин выбирает для себя, какой тип наклонной отмостки будет для него оптимальным. Многое зависит не только от пожеланий человека, но и от особенностей самой конструкции и местности, на которой она возведена.

Как сделать самому?

Надежную и прочную отмостку с уклоном можно собрать своими руками. Ничего запредельно сложного в проведении таких работ нет, но желательно придерживаться правильной технологии. Только при соблюдении этого условия можно ожидать хороших результатов.

Рассмотрим поэтапно, как именно можно смонтировать качественную отмостку на неровном участке.

Подготовка

Если вы запланировали самостоятельный монтаж отмостки на склоне, то сначала вам нужно будет выполнить подготовительные работы. Не стоит недооценивать их важность. От правильной подготовки будет зависеть качество будущей конструкции.

Выясним, какой должна быть правильная подготовка к дальнейшему монтажу отмостки с откосом.

• Первым делом необходимо разметить будущую конструкцию. При этом очень важно соблюдать абсолютно все необходимые параметры. Для этого нужно будет вбить колышки по периметру дома, а затем натянуть шпагат.
• Далее необходимо снять слой растительности вместе с верхним слоем почвы, пока не появится глина или известь. Наименьшая глубина 45 см.
• Чтобы защитные свойства отмостки были выше, подготовленное основание нужно будет застелить геотекстилем. Поверх этого материала укладывается слой гранитного щебня толщиной 5-10 см. Этот слой нужно будет разровнять, а затем хорошо утрамбовать.
• Далее геотекстиль необходимо засыпать слоем песка толщиной не менее 20 см. Этот слой уплотняется вручную или с помощью специального оборудования.
• На следующем этапе песок обильно смачивается водой и снова уплотняется. Подобную процедуру построения можно повторить несколько раз, если это необходимо.

Технология

Когда основание качественно подготовлено для дальнейшего монтажа наклонной отмостки, то можно приступать к ее непосредственному монтажу.

• Отмостку вокруг дома нужно будет оборудовать специальным желобом для стока. Это одна из особенностей наклонного монтажа. Для этого вдоль всей отмостки выкапывается канава шириной около 15 см. В нее раскладывают заранее подготовленные лотки. Закрепить их можно бетонным раствором.
• Далее поверх утрамбованного слоя песка укладывается слой выбранного утеплителя. Для этого подходят разные варианты, например, экструдированный пенополистирол.
• Важный этап монтажа наклонной отмостки – работа с деформационными и деформационными швами. Первый тип не допускает соприкосновения отмостки и основания фундамента друг с другом. Деформационный шов монтируется с использованием рубероида, выложенного в пространстве между отмосткой и фундаментом в 2 слоя.
• Если отмостка на откосе планируется бетонная, то ее обязательно нужно будет армировать. Для этих целей из арматуры собирается сетка, состоящая из ячеек размерами 10х10 мм. Связка стержней реализуется с помощью тонкой проволоки или специальных хомутов.
• Завершающим этапом монтажа наклонной отмостки является укладка выбранного покрытия на подготовленную поверхность.

Полезные советы и подсказки

Если вы задумали самостоятельно сделать надежную отмостку с откосом, то можете воспользоваться некоторыми полезными советами.

• Очень важно не забыть об установке компенсатора. Следует учитывать, что оптимальный показатель ее ширины составляет 2 см.
• По правилам гидроизоляцию следует снимать до отмостки. Рекомендуется остерегаться его слепого соединения с цоколем или стеной, так как это может негативно сказаться на состоянии облицовки.
• Важно правильно выбрать ширину конструкции ската. Подходящим показателем будет больше свеса крыши на 20 см. При этом наименьшее значение будет не менее 1 см.
• Любые неровности, которые вы обнаружите на поверхности готовой отмостки, желательно удалить специальной полировальной машинкой.
• Если наклонную отмостку планируется заливать бетонным раствором, то рекомендуется выбирать бетон марки Ф100. Такой материал может обеспечить более высокую устойчивость к температурным ударам.
• При подготовке бетона для устройства наклонной отмостки очень важно строго придерживаться правильных пропорций. Только при правильно приготовленном составе можно будет качественно забетонировать основание.
• Если наклонная отмостка выполняется из бетона, то необходимо учитывать, сколько времени потребуется для набора необходимого уровня прочности. В среднем на это уходит около 28 дней при условии, что среднесуточная температура достигает +20 градусов по Цельсию. Если температура ниже, то времени потребуется больше.
• Самостоятельно занимаюсь монтажом прочной бетонной отмостки, в первую очередь необходимо смешать воду и цемент. Только после этого в полученный раствор следует добавить гравий и песок.
• Прежде чем приступить к монтажным работам, обязательно нужно провести все необходимые расчеты. Отталкиваясь от них, нужно будет разметить рабочую поверхность.

Если вы боитесь самостоятельно монтировать наклонную отмостку, то есть смысл обратиться к специалистам, которые точно все сделают качественно.

Информацию о том, как сделать отмостку с большим уклоном, смотрите ниже.

Комментарий успешно отправлен.

Рекомендуется прочитать

[PDF] NaviVew: визуализация виртуального уклона слепой зоны на перекрестке title={NaviVew: визуализация виртуального уклона слепой зоны на перекрестке}, автор = {Фумихиро Тая, Ёсинари Камеда и Юичи Охта}, год = {2005} }

• Тая Ф. , Камеда Ю., Охта Ю.
• Опубликовано в 2005 г.
• Информатика

«NaviView» представляет нашу концепцию визуальной помощи водителю за рулем. Здесь мы предлагаем новую систему визуальной помощи, которая может визуализировать слепую зону позади других крупных транспортных средств в реальных условиях вождения. Наша система визуализирует слепую зону в виде виртуального уклона и снижает количество аварий при столкновении при повороте на противоположных полосах на перекрестке.

Визуальная помощь водителям в смешанной реальности

• Ю. Камеда, И. Китахара, Ю. Охта

• Информатика

• 2007

Подробные результаты исследования визуальной помощи водителям на основе смешанной реальности и технических преимуществ используемой исследовательской структуры описаны, и новые методы визуальной помощи предложены на основе этих исследовательских структур.

Эргономичный дизайн и оценка предупредительных предупреждений на основе дополненной реальности для помощи водителю в городских условиях

• М. Плавшич, Х. Бабб, М. Душль

• Информатика

• 2009

Результаты данного исследования однозначно показывают, что наиболее предпочтительными схемами для показа закрытых объектов являются схемы, дающие обзор всей ситуации, за которыми следует контактно-аналоговый символ аннотации.

Парящие виртуальные зеркала: визуализация сцены позади автомобиля

• Тору Миямото, И. Китахара, Ю. Камеда, Ю. Охта

• Арт

  ICAT

• 9 200030004

Предлагается система визуальной помощи, которая показывает водителю сцену позади транспортного средства в виде виртуального зеркала с использованием камеры наблюдения, установленной на сигнальном столбе, чтобы удовлетворить оптическим ограничениям зеркала.

Взаимосвязь между геометрической точностью и видимостью зеркальной дорожной карты на дисплее ветрового стекла

• Кавамата Такая, Китахара Итару, Камеда Ёсинари, Охта Юичи0047

  Мы разрабатываем новую навигационную систему, которая отображает карту дорог в зеркальном отображении на ветровом стекле. Хотя оригинальная зеркальная дорожная карта создается путем отражения формы дороги на земле для…

  Как автоматизированные транспортные средства должны сообщать о критических ситуациях? Сравнительный анализ концепций визуализации

  • Mark Colley, M. Lanzer

  • Психология

  • 2021

  Пассажиры автоматизированных транспортных средств, скорее всего, будут заниматься деятельностью, не связанной с вождением, например чтением, и, следовательно, будут отстранены от вождения. задача. Однако, особенно в критических ситуациях, таких как…

  AR4CAD: Создание и исследование таксономии визуализации дополненной реальности для подключенного автоматизированного вождения

  • Tobias Müller, Mark Colley

  • Компьютерная наука

  • 2022

  Аг. развивается, и отмечается высокая зависимость доверия от представления решений о вождении и информации о участниках дорожного движения, но в меньшей степени от информации, относящейся к конкретному месту.

  ВИЗУАЛЬНАЯ НАВИГАЦИОННАЯ СИСТЕМА НА ВЕТРОВОМ ДИСПЛЕЕ

  • Сато А., Китахара И., Камеда Ю., Охта Ю. и была реализована новая навигационная система, которая может отображать направление и расстояние до пункта назначения в виде визуальных подсказок, для того чтобы увидеть которые водителю требуется небольшое движение глаз.

    Плавающая зеркальная дорожная карта на ветровом стекле

    • Такая Кавамата, И. Китахара, Ю. Камеда, Ю. Охта

    • Машиностроение

    • 2008

    Предлагаем новый способ визуальной поддержки водителя, реализуемый на лобовом дисплее. Структура дороги вокруг водителя отображается в верхней части поля зрения водителя, чтобы водитель мог…

    На пути к автомобильной дополненной реальности

    • М. Тоннис

    • Информатика

    • 2008

    реальность через дополненную реальность (AR) может оборудовать новые системы помощи водителю более интуитивно понятными пользовательскими интерфейсами. Информация…

    Оценка слепой точки на основе водителя

    • K. Minoura, N. Sekiyama, Toyohide Watanabe

    • Компьютерная наука

      Icuimc ’11

    • 2011

    . и обнаружение движущихся объектов с использованием информации о положении, форме и направлениях движения транспортных средств, полученной из фильмов мониторинга дорожного движения, и может с высокой точностью обнаруживать транспортные средства в слепых зонах для конкретного водителя.

    ПОКАЗЫВАЕТ 1-7 ИЗ 7 ССЫЛОК

    NaviView: визуальная помощь с использованием придорожных камер — оценка виртуальных видов

    Уточняется, что NaviView эффективен для визуальной помощи при субъективных экспериментах, а внедрение системы NaviView для восстановления поля зрения водителя зрения.

    Наружное прозрачное зрение с использованием камер наблюдения

    Наружная система смешанной реальности, разработанная для людей, которые носят с собой небольшое портативное устройство с камерой на открытом воздухе, где несколько встроенных камер наблюдения могут визуализировать невидимые области в режиме реального времени.
