Отмостка уклон: 7 типичных ошибок при обустройстве отмостки — Реальное время

Уклон отмостки здания | Архитектурный журнал ADCity

11.10.2017 1566

Для защиты фундамента строения от вод, проникающих сверху, как правило, проводят инженерно-строительные мероприятия по организации отмостки, существенной частью которых является выставляемый уклон отмостки.
Отмосткой называют непроницаемое для воды наземное покрытие вокруг строения.
Оно может представлять собой бетонную или асфальтовую дорожку, проходящую по периметру здания и прилегающую вплотную к его наружным стенам, с обязательным уклоном в направлении от стен строения. Защитные свойства этой дорожки определяет ее конструкция и материал верхнего покрытия, а также уклон отмостки и ее ширина.

ОСОБЕННОСТИ НЕКОТОРЫХ ГРУНТОВ
Отмостка требуется в случае построения здания на базе ленточного фундамента или фундамента из железобетонных плит на соответствующей подушке. В том случае, если при строительстве здания применялся свайный фундамент, отмостку можно не использовать.

Если отмостка отсутствует, то дождевая и талая вода сверху без помех может проникнуть к фундаменту и прилегающему к нему грунту, что, в свою очередь, может привести к неравномерной усадке строения. Этот процесс весьма опасен: вследствие неравномерной подвижки фундамента могут повредиться несущие конструктивные элементы строения. Здание в таком случае может прийти в аварийное состояние. К не менее неприятным последствиям может привести отсутствие соответствующей защиты у строения, размещенного на пучинистых грунтах. Пучинистый грунт характеризуется тем, что при воздействии отрицательных температур способен увеличивать свой объем за счет превращения воды, содержащейся в грунте, в лед (подвержен так называемому «морозному пучению»).

При устройстве отмостки следует спланировать ее конструкцию, определив оптимальные размеры и точный требуемый уклон.

Таким образом, основной исходной задачей отмостки считается защита фундамента от влаги: отвод талой и дождевой воды от подземной части дома и сведение к минимуму ее проникновения под фундамент. Дополнительной функцией отмостки может быть обеспечение утепления периметра здания.

здания, отмостки, Уклон

размеры, угол, пошаговая инструкция, как сделать с утеплением и без

Необходимое условие для сохранения фундамента и цоколя здания в рабочем состоянии – наличие отмостки, специального покрытия, которое отводит от дома дождевые и талые воды.

Функциональность этого элемента строения не будет полноценной, если технология создания не будет соблюдена.

Одно из обязательных условий – правильный уклон в сторону от стен строения, без которого смысл создания отмостки теряется.

В зависимости от материалов и типа покрытия, меняются технические требования к созданию наклона. В этой статье найдете пошаговую инструкцию по созданию отмостки вокруг дома из бетона и других материалов под уклоном своими руками.

Содержание

• 1 Что такое угол наклона?
  • 1.1 Зачем и когда нужен?
• 2 Оптимальные размеры и толщина слоёв
  • 2.1 Без утепления
  • 2.2 С утеплителем
• 3 Необходимые расходные материалы и инструменты
• 4 Пошаговая инструкция по созданию конструкции под углом вдоль здания
  • 4.1 Как залить бетонную с утеплителем и без?
  • 4.2 Как делать из других материалов?
  • 4.3 Для гаража
• 5 Возможные ошибки
• 6 Заключение

Что такое угол наклона?

Отмостка фактически представляет собой «пирог» из стройматериалов с гидроизолирующими свойствами, который защищает фундамент и грунт в непосредственной близости от него, от влаги и холода.

Эти слои, в зависимости от региона и типа почвы, могут уходить вглубь на 80 см, а ширина на поверхности составляет 1-1,5 метра (без площадки).

Уклон «пирога» отмостки делают по направлению от цоколя, чтобы осадки, скатывающиеся по стене и водостоку, не скапливались и не впитывались в грунт, а стекали в ливневую канализацию и отправлялись далее в коллектор.

Зачем и когда нужен?

Назначение уклона отмостки:

1. Водоотведение. Повышенная влажность у фундамента грозит разрушением, стройматериалы от воды теряют физические свойства, размываются, после высыхания появляются трещины, которые переходят на стены.
2. Теплоизоляция. Уклон помогает избежать скопления осадков у подножья здания. Влага, проникающая в почву при замерзании, имеет свойство расширяться и создавать давление на фундамент.

   Если отмостка спроектирована верно, этого эффекта удаётся избежать и основание строение остается в целости и сохранности. Пол на первом этаже, подвальные помещение не промерзают, сокращаются затраты на отопление.

Уклон необходим для любого типа отмостки, начинается он в максимальной близости от основания дома и проходит под углом до границы периметра этого строительного элемента.

Согласно общим правилам в СНиП III-10-75, требования к уклону отмостки – от 1 до 10%. Больший процент нежелателен, поскольку при появлении наледи становится травмоопасным, а меньший – бесполезен, не будет выполнять своей основной функции.

Оптимальные размеры и толщина слоёв

Глубина траншеи, в которой будет формироваться «пирог» отмостки, зависит от типа грунта, региона и обилия ежегодных осадков. Минимальная толщина составляет 25 см, максимальная – половина уровня промерзания грунта, в среднем – 40 см. На большую глубину класть материалы не имеет смысла.

Если грунтовые воды проходят близко к поверхности, необходимо создать качественную систему водоотведения, грамотно организовать дренаж.

Ширина покрытия должна составлять не менее 1 метра, чтобы влага отводилась на достаточное расстояние от фундамента. Верхний защитный слой должен как минимум на 20 см быть дальше от линии свеса кровли, чтобы вода, стекающая с неё, попадала на подготовленную поверхность, а не в грунт.

Без утепления

Формирование защитного слоя фундамента – это поэтапный процесс, который начинается одинаково, независимо от финишного покрытия:

1. Гидроизолирующий слой. Специалисты рекомендуют начинать его с глины, материал плотный, и имеет высокую прочность. Перед работой ее требуется смочить и выложить на дно траншеи под уклоном от стены здания.
   Так как глина материал пучинистый (расширяется при замерзании, создаёт движение грунта, давление на основание здания), слой должен быть минимальным – 10-15 см, и плотно утрамбованным.

2. Песчаная подушка. Ее задача – перекрыть доступ холодного воздуха в нижние слои грунта, не пропустить влагу. Толщина слоя до 10 см, тщательно утрамбовывается, выкладывается мокрым, с соблюдением уклона. Некоторые строители пренебрегают глиняной прослойкой, в этом случае, уклон нужно формировать на этапе выравнивания песчаной подушки.
3. Щебень отлично задерживает воду с поверхности, не даёт растениям пробиваться к фундаменту и разрушать его. Для формирования этого слоя используют материал средней фракции, засыпают равномерно, с соблюдением уклона. Толщина прослойки из щебня 10-15 см.

Расчёт уклона – 2-3 см на 1 м ширины отмостки. Этот 2-3 %, их достаточно для сохранения функционала конструкции в средней полосе России. Больший уклон используется в регионах с обильными осадками, в южных регионах, на неровных участках. На севере страны рекомендуется сохранять разницу в высоте не более 5%, чтобы при наступлении гололедицы отмостка не стала опасной для людей.

Следующие этапы формирования «пирога» зависят от типа финишного покрытия:

1. Бетонная отмостка. На щебень стелят дополнительный слой рулонной гидроизоляции с нахлестом на стену цоколя (например, рубероид), после укладывают армированную сетку (10*10) и бетон. Толщина слоя 5-7 см, под уклоном, который проще сформировать благодаря подготовленным нижним слоям. Он составляет 5-7% в среднем на 1 м ширины.

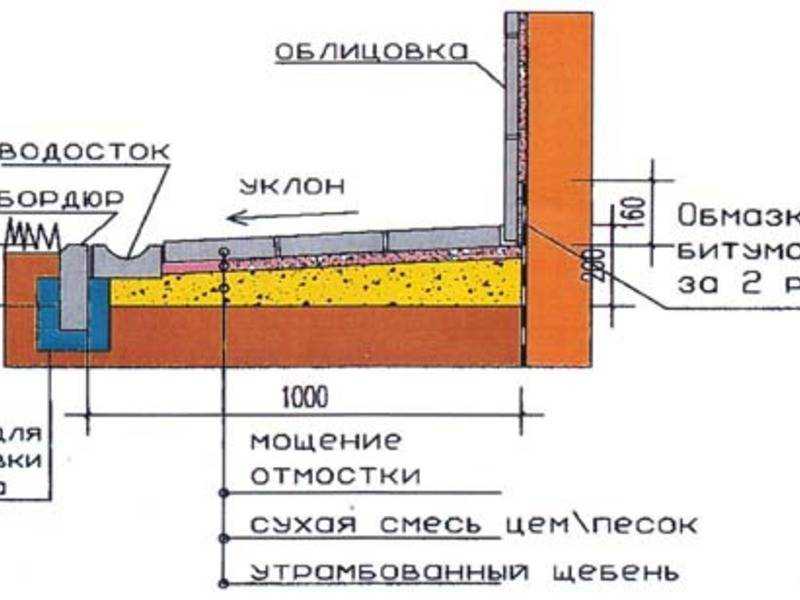

2. Тротуарная плитка. Процесс схож с простым бетонным покрытием, только слой стяжки здесь до 5 см, с соблюдением уклона. На бетон укладывается песчано-цементная смесь слоем 2-3 см и поверх тротуарная плитка. Уклон сохраняется оптимальный – 5-7 %.
3. Мягкая отмостка. Самый простой вариант – щебень остается финишным покрытием. В данном случае, достаточно глубины траншеи 20 см. Слои несколько меняются: на дно траншеи (или на слой плотно утрамбованной глины) кладут рулонную гидроизоляцию, слой влажного песка 10 см под уклоном в сторону от здания 2-3%, поверх него геотекстиль и слой щебня 10-15 см. Песок создаст необходимый градус наклона отмостки.

Во всех случаях между отмосткой и стеной цоколя должно оставаться свободное расстояние 2-3 см, для усадки материалов и возможного изменения физических свойств стен из-за смены времени года.

С утеплителем

Для создания дополнительного теплоизолирующего слоя используют:

• керамзит;
• пеноизол;
• пенопласт;
• экструдированный пенополистирол;
• пеноплекс.

Материал должен быть экологически чистый, безопасный для грунта и обладать низкой степенью сжатия, выдерживать большие нагрузки.

Использовать их можно только совместно с гидроизоляцией и дренажной системой. Утеплитель не должен промокать, из-за этого теряются его свойства и начинается процесс гниения, губительно влияющий на всю конструкцию в целом.

Начало «пирога» в данном случае будет изменено:

1. Слой утрамбованной глины без уклона, 10 см.
2. Мокрый песок, 10 см.
3. Рулонная гидроизоляция с нахлестом на стену цоколя.
4. Утеплитель. Толщина слоя зависит от купленного материала, в среднем это 5-10 см (если прослойка двойная).

Далее формируется уклон. Для жёсткой отмостки его делают с помощью строительного уровня и опалубки.

Мягкую отмостку редко утепляют дополнительно, но если возникла необходимость, глубина траншеи увеличивается на толщину утеплителя, становится 25-30 см.

«Пирог» выглядит так:

1. Глина без уклона 10 см.
2. Гидроизоляция рулонная.
3. Утеплитель 5-10 см.
4. Ещё один слой гидроизоляции.
5. Песок влажный утрамбованный, уклон 2-3%, 10 см.
6. Геотекстиль.
7. Щебень до 10 см.

Отмостка всегда должна быть выше уровня грунта, чтобы выполнять своё предназначение. Так осадки не скапливаются на поверхности, а сливаются под уклоном в канализационные желоба.

Необходимые расходные материалы и инструменты

Для создания отмостки с уклоном понадобятся:

• колышки и нить;
• лопата совковая;
• строительный уровень.

В зависимости от финишного покрытия, используют:

• глину;
• песок;
• рубероид;
• геотекстиль;
• щебень;
• армированную сетку;
• бетонную смесь;
• воду;
• цемент;
• тротуарную плитку.

Для формирования бетонного слоя пригодится правило, ёмкость для смеси или бетономешалка. Специалисты рекомендуют использовать вибромашину для эффективной утрамбовки глины и песка.

Пошаговая инструкция по созданию конструкции под углом вдоль здания

Начало процесса происходит одинаково:

1. По периметру здания расставить колышки, разметку с шириной будущей отмостки, протянуть нить для наглядности.
2. Выкопать траншею от основания здания до разметки, глубину проверять с помощью отвеса. Дно должно остаться ровным, в этом поможет строительный уровень.
3. Выложить слой глины, сформировать уклон 2-3%, утрамбовать.
4. Выложить мокрый песок, утрамбовать (предпочтительно использовать вибромашинку).

Проводить работы рекомендуется в тёплое время года, без дождя. Далее технология может отличаться, в зависимости от типа покрытия.

Как залить бетонную с утеплителем и без?

Если участвует утеплитель, следующими действиями будут:

1. Раскатка гидроизоляции с нахлестом на стену цоколя.
2. Слой утеплителя, уложить плотно. Стыки обработать мастикой или строительной пеной. Дополнительно утеплитель можно поместить в проем между стеной и отмосткой.
3. Уложить армированную сетку, прикрепить ее к утеплителю скобами.
4. Установить опалубку и поперечные доски по всему периметру. Шаг между досками 2 метра.
5. Залить первый слой бетона (5 см), отдельно в каждый отделённый досками промежуток (древесина сформирует шов для усадки бетона, который препятствует растрескиванию материала). Дождаться полного высыхания.
6. Залить финишный слой с уклоном, выровнять поверхность, провести железнение.

Без утеплителя процесс выглядит также, только вместо него укладывается слой щебня.

Если решено делать отмостку с утеплителем, первые слои удобнее оставить ровными, без уклона, чтобы теплоизоляция легла ровным слоем, а после создать уклон с помощью финишного покрытия.

Создание бетонной отмостки под уклоном — в видео:

Как делать из других материалов?

Если финишный слой из тротуарной плитки:

• песок укрыть гидроизоляцией и слоем щебня;
• бетонную стяжку на армированной сетке делать под уклоном 5-7%;
• далее слой цемента и сама плитка.

Если отмостка из глины, уклон создаётся с помощью самого материала из которого формируется финишный слой. Важно создать бордюр, который будет сохранять форму элемента. Достаточно 5% для полноценного функционала элемента строения. Для отмосток из щебня или газона уклон делается на этапе создания песчаной подушки, составляет 2-5% по итогу.

Для полноценной работы отмостки необходимо создание дренажной системы и/или ливневой канализации, которые отведут воду от основания.

Для гаража

Особенность отмостки гаража в том, что перед въездом в ворота площадь конструкции больше, чем стандартная вокруг строения.

Тем не менее, уклон должен соблюдаться, и для этого расчёты делаются по всей площади. Территорию делят на квадраты, для удобства создания отмостки.

Уклон формируется на этапе глиняного слоя и далее поддерживается по всей площади. Отмостка здесь также помогает машине переехать порог гаража, уклон не должен быть слишком крутым, достаточно 2-5%. Как сделать отмостку для гаража, расскажет эта статья.

Возможные ошибки

Основная ошибка при создании уклона – это его отсутствие. Чтобы избежать этого, конструкция формируется уже на первых этапах под углом в сторону от стены цоколя. В результате весь «пирог» получается нужной формы.

Если на первом этапе уклон создать не удалось, сформировать его необходимо с помощью финишного покрытия.

Самая важная и полезная информация по строительству отмосток собрана в этом разделе.

Заключение

Создать самостоятельно отмостку с уклоном не составит труда, это самый простой элемент в строительстве дома. При соблюдении технологического процесса элемент будет выполнять необходимые функции и основание строение сохранится на долгие годы.

Уклон – обязательное условие, помогающее отвести от фундамента дождевые и талые воды, безопасно и эффективно.

как сделать отмостку из бетона на неровном участке своими руками? Устройство отмостки вдоль дома на склоне

1. Особенности
2. Обзор видов
3. Как сделать самому?
4. Полезные советы и подсказки

Любое здание может служить долгие годы без лишних проблем, если оно защищено от негативных внешних факторов. Вода может оказывать разрушительное воздействие на здания. Это серьезно портит состояние конструкций фундамента. В большей степени от таких проблем страдают те дома, которые расположены на склонах и неровных участках. Для них необходимо сделать качественную отмостку с уклоном.

Особенности

Монтаж качественной отмостки обязателен. Основная функция этой конструкции – защита фундамента. Отмостка, обустроенная вокруг дома, способна отводить талые и дождевые воды по всему периметру от стен подвала.

Значительно снижает нагрузку на дренажную систему и вертикально открытую гидроизоляцию.

Здание с уклоном обязательно должно быть дополнено подходящим изоляционным слоем. Обычно на грунтовых откосах между фундаментом и окружающей средой остается достаточно тонкий слой земли. Он не может нормально удерживать холод, из-за чего фундамент начинает быстро промерзать. Именно поэтому так важен выбор подходящего утеплителя.

Монтаж рассматриваемой конструкции с уклоном предусматривает организацию хорошего дренажа в окружении здания. Кроме того, очень важно придерживаться допустимых значений наклона самой конструкции. В нормальных условиях наименьший уклон составляет от 3 до 5% от общей ширины. Необходимо учитывать тот факт, что к сооружениям, возводимым на сложном рельефе и крутых склонах, предъявляются более высокие требования.

Наклонная конструкция может быть изготовлена ​​из различных материалов. Чаще всего для его монтажа используется бетон. Если правильно организовать устройство такой конструкции с учетом местности, на которой она монтируется, то можно получить очень надежную и эффективную отмостку.

Обзор видов

Отмостка косого типа делится на несколько подвидов. Каждый из них имеет свои особенности, отличительные характеристики и производительность. Рассмотрим, какими параметрами обладают различные виды отмостки.

• Бетонная отмостка. Как было сказано выше, чаще всего отмостки выполняются из бетона. Эти варианты считаются самыми простыми. Их популярность и востребованность объясняется тем, что стоимость работ доступная, а в результате все равно получаются прочные и эффектные конструкции.

• Из тротуарных плит. Из таких материалов можно изготовить наклонную конструкцию. Эти варианты могут похвастаться долгим сроком службы, а также отличными декоративными свойствами.

• Натуральный камень. Если вы хотите выбрать более оригинальный и долговечный вид конструкции, то вам стоит присмотреться к отмосткам из натурального камня. Выглядят такие экземпляры шикарно, но установить их оказывается довольно сложно.

• Асфальтобетон. Этот вид отмостки также отличается высокой декоративностью, но не требует больших финансовых вложений. Однако в жаркую погоду такая конструкция может издавать не очень приятный битумный запах.

• Мягкая отмостка. Этот тип наклонной отмостки чаще всего используется в ситуациях, когда водоотведение изначально продумано с особой тщательностью, оборудовано на высшем уровне. Это касается систем водоотвода с кровли, а также отвода талых и дождевых вод.

Каждый хозяин выбирает для себя, какой тип наклонной отмостки будет для него оптимальным. Многое зависит не только от пожеланий человека, но и от особенностей самой конструкции и местности, на которой она возведена.

Как сделать самому?

Надежную и прочную отмостку с уклоном можно собрать своими руками. Ничего запредельно сложного в проведении таких работ нет, но желательно придерживаться правильной технологии. Только при соблюдении этого условия можно ожидать хороших результатов.

Рассмотрим поэтапно, как именно можно смонтировать качественную отмостку на неровном участке.

Подготовка

Если вы запланировали самостоятельный монтаж отмостки на склоне, то сначала вам нужно будет выполнить подготовительные работы. Не стоит недооценивать их важность. От правильной подготовки будет зависеть качество будущей конструкции.

Выясним, какой должна быть правильная подготовка к дальнейшему монтажу отмостки с откосом.

• Первым делом необходимо разметить будущую конструкцию. При этом очень важно соблюдать абсолютно все необходимые параметры. Для этого нужно будет вбить колышки по периметру дома, а затем натянуть шпагат.
• Далее необходимо снять слой растительности вместе с верхним слоем почвы, пока не появится глина или известь. Наименьшая глубина 45 см.
• Чтобы защитные свойства отмостки были выше, подготовленное основание нужно будет застелить геотекстилем. Поверх этого материала укладывается слой гранитного щебня толщиной 5-10 см. Этот слой нужно будет разровнять, а затем хорошо утрамбовать.
• Далее геотекстиль необходимо засыпать слоем песка толщиной не менее 20 см. Этот слой уплотняется вручную или с помощью специального оборудования.
• На следующем этапе песок обильно смачивается водой и снова уплотняется. Подобную процедуру построения можно повторить несколько раз, если это необходимо.

Технология

Когда основание качественно подготовлено для дальнейшего монтажа наклонной отмостки, то можно приступать к ее непосредственному монтажу.

• Отмостку вокруг дома нужно будет оборудовать специальным желобом для стока. Это одна из особенностей наклонного монтажа. Для этого вдоль всей отмостки выкапывается канава шириной около 15 см. В нее раскладывают заранее подготовленные лотки. Закрепить их можно бетонным раствором.
• Далее поверх утрамбованного слоя песка укладывается слой выбранного утеплителя. Для этого подходят разные варианты, например, экструдированный пенополистирол.
• Важный этап монтажа наклонной отмостки – работа с деформационными и деформационными швами. Первый тип не допускает соприкосновения отмостки и основания фундамента друг с другом. Деформационный шов монтируется с использованием рубероида, выложенного в пространстве между отмосткой и фундаментом в 2 слоя.
• Если отмостка на откосе планируется бетонная, то ее обязательно нужно будет армировать. Для этих целей из арматуры собирается сетка, состоящая из ячеек размерами 10х10 мм. Связка стержней реализуется с помощью тонкой проволоки или специальных хомутов.
• Завершающим этапом монтажа наклонной отмостки является укладка выбранного покрытия на подготовленную поверхность.

Полезные советы и подсказки

Если вы задумали самостоятельно сделать надежную отмостку с откосом, то можете воспользоваться некоторыми полезными советами.

• Очень важно не забыть об установке компенсатора. Следует учитывать, что оптимальный показатель ее ширины составляет 2 см.
• По правилам гидроизоляцию следует снимать до отмостки. Рекомендуется остерегаться его слепого соединения с цоколем или стеной, так как это может негативно сказаться на состоянии облицовки.
• Важно правильно выбрать ширину конструкции ската. Подходящим показателем будет больше свеса крыши на 20 см. При этом наименьшее значение будет не менее 1 см.
• Любые неровности, которые вы обнаружите на поверхности готовой отмостки, желательно удалить специальной полировальной машинкой.
• Если наклонную отмостку планируется заливать бетонным раствором, то рекомендуется выбирать бетон марки Ф100. Такой материал может обеспечить более высокую устойчивость к температурным ударам.
• При подготовке бетона для устройства наклонной отмостки очень важно строго придерживаться правильных пропорций. Только при правильно приготовленном составе можно будет качественно забетонировать основание.
• Если наклонная отмостка выполняется из бетона, то необходимо учитывать, сколько времени потребуется для набора необходимого уровня прочности. В среднем на это уходит около 28 дней при условии, что среднесуточная температура достигает +20 градусов по Цельсию. Если температура ниже, то времени потребуется больше.
• Самостоятельно занимаюсь монтажом прочной бетонной отмостки, в первую очередь необходимо смешать воду и цемент. Только после этого в полученный раствор следует добавить гравий и песок.
• Прежде чем приступить к монтажным работам, обязательно нужно провести все необходимые расчеты. Отталкиваясь от них, нужно будет разметить рабочую поверхность.

Если вы боитесь самостоятельно монтировать наклонную отмостку, то есть смысл обратиться к специалистам, которые точно все сделают качественно.

Информацию о том, как сделать отмостку с большим уклоном, смотрите ниже.

Комментарий успешно отправлен.

Рекомендуется прочитать

[PDF] NaviVew: визуализация виртуального уклона слепой зоны на перекрестке title={NaviVew: визуализация виртуального уклона слепой зоны на перекрестке}, автор = {Фумихиро Тая, Ёсинари Камеда и Юичи Охта}, год = {2005} }

• Тая Ф. , Камеда Ю., Охта Ю.
• Опубликовано в 2005 г.
• Информатика

«NaviView» представляет нашу концепцию визуальной помощи водителю за рулем. Здесь мы предлагаем новую систему визуальной помощи, которая может визуализировать слепую зону позади других крупных транспортных средств в реальных условиях вождения. Наша система визуализирует слепую зону в виде виртуального уклона и снижает количество аварий при столкновении при повороте на противоположных полосах на перекрестке.

Визуальная помощь водителям в смешанной реальности

• Ю. Камеда, И. Китахара, Ю. Охта

• Информатика

• 2007

Подробные результаты исследования визуальной помощи водителям на основе смешанной реальности и технических преимуществ используемой исследовательской структуры описаны, и новые методы визуальной помощи предложены на основе этих исследовательских структур.

Эргономичный дизайн и оценка предупредительных предупреждений на основе дополненной реальности для помощи водителю в городских условиях

• М. Плавшич, Х. Бабб, М. Душль

• Информатика

• 2009

Результаты данного исследования однозначно показывают, что наиболее предпочтительными схемами для показа закрытых объектов являются схемы, дающие обзор всей ситуации, за которыми следует контактно-аналоговый символ аннотации.

Парящие виртуальные зеркала: визуализация сцены позади автомобиля

• Тору Миямото, И. Китахара, Ю. Камеда, Ю. Охта

• Арт

  ICAT

• 9 200030004

Предлагается система визуальной помощи, которая показывает водителю сцену позади транспортного средства в виде виртуального зеркала с использованием камеры наблюдения, установленной на сигнальном столбе, чтобы удовлетворить оптическим ограничениям зеркала.

Взаимосвязь между геометрической точностью и видимостью зеркальной дорожной карты на дисплее ветрового стекла

• Кавамата Такая, Китахара Итару, Камеда Ёсинари, Охта Юичи0047

  Мы разрабатываем новую навигационную систему, которая отображает карту дорог в зеркальном отображении на ветровом стекле. Хотя оригинальная зеркальная дорожная карта создается путем отражения формы дороги на земле для…

  Как автоматизированные транспортные средства должны сообщать о критических ситуациях? Сравнительный анализ концепций визуализации

  • Mark Colley, M. Lanzer

  • Психология

  • 2021

  Пассажиры автоматизированных транспортных средств, скорее всего, будут заниматься деятельностью, не связанной с вождением, например чтением, и, следовательно, будут отстранены от вождения. задача. Однако, особенно в критических ситуациях, таких как…

  AR4CAD: Создание и исследование таксономии визуализации дополненной реальности для подключенного автоматизированного вождения

  • Tobias Müller, Mark Colley

  • Компьютерная наука

  • 2022

  Аг. развивается, и отмечается высокая зависимость доверия от представления решений о вождении и информации о участниках дорожного движения, но в меньшей степени от информации, относящейся к конкретному месту.

  ВИЗУАЛЬНАЯ НАВИГАЦИОННАЯ СИСТЕМА НА ВЕТРОВОМ ДИСПЛЕЕ

  • Сато А., Китахара И., Камеда Ю., Охта Ю. и была реализована новая навигационная система, которая может отображать направление и расстояние до пункта назначения в виде визуальных подсказок, для того чтобы увидеть которые водителю требуется небольшое движение глаз.

    Плавающая зеркальная дорожная карта на ветровом стекле

    • Такая Кавамата, И. Китахара, Ю. Камеда, Ю. Охта

    • Машиностроение

    • 2008

    Предлагаем новый способ визуальной поддержки водителя, реализуемый на лобовом дисплее. Структура дороги вокруг водителя отображается в верхней части поля зрения водителя, чтобы водитель мог…

    На пути к автомобильной дополненной реальности

    • М. Тоннис

    • Информатика

    • 2008

    реальность через дополненную реальность (AR) может оборудовать новые системы помощи водителю более интуитивно понятными пользовательскими интерфейсами. Информация…

    Оценка слепой точки на основе водителя

    • K. Minoura, N. Sekiyama, Toyohide Watanabe

    • Компьютерная наука

      Icuimc ’11

    • 2011

    . и обнаружение движущихся объектов с использованием информации о положении, форме и направлениях движения транспортных средств, полученной из фильмов мониторинга дорожного движения, и может с высокой точностью обнаруживать транспортные средства в слепых зонах для конкретного водителя.

    ПОКАЗЫВАЕТ 1-7 ИЗ 7 ССЫЛОК

    NaviView: визуальная помощь с использованием придорожных камер — оценка виртуальных видов

    Уточняется, что NaviView эффективен для визуальной помощи при субъективных экспериментах, и внедрение системы NaviView для восстановления поля зрения водителя зрения.

    Наружное прозрачное зрение с использованием камер наблюдения

    Наружная система смешанной реальности, разработанная для людей, которые носят с собой небольшое портативное устройство с камерой на открытом воздухе, где несколько встроенных камер наблюдения могут визуализировать невидимые области в режиме реального времени.
