Отмостка с лотком: что это такое, устройство, схема пирога, технология монтажа, пошаговая инструкция, как сделать гибкую конструкцию вокруг дома своими руками, фото

Водостоки для отмостки

Практически все частные дома имеют отмостку. Это важнейшая часть конструкции, которая выполняет немало функций. Например, представьте, что два хозяина одновременно построили дом в той же местности, при этом один сделал отмостку и водосток к ней, а второй решил сэкономить. В результате не меньше чем через 20 лет у второго хозяина появились проблемы. Ему придется делать основательный ремонт, и даже частично заменить фундамент. А что же первый хозяин? Даже после 40 лет конструкция дома будет как прежде, без нарушений. Но чтобы отмостка прослужила долго, важно позаботиться и об отводе воды посредством водостока.

Водостоки для отмостки удаляют всю влагу, которая разрушает материал. В этой статье мы рассмотрим устройство отмостки вокруг дома, и монтаж водостока к ней.

Конструктивные особенности отмостки

Как вы поняли, отмостка – это цементное или другое покрытие вокруг дома, защищающее его. Обычно, она делается в два слоя:

1. Нижнее основание (подстилка).
2. Декоративный слой.

Как видно на рисунке, отмостка имеет некий уклон. Он нужен для того, чтобы вода стекала по поверхности к водостоку, не задерживаясь на ней. Именно там внизу выполняется монтаж водостока. Кроме того, с крыши делается выпуск водосточной трубы на отмостку. В том месте можно сделать дренажный канал или сформировать канавку, идущую вдоль отмостки в направление к водосточному желобу.

Теперь немного о слоях отмостки. Если говорить об основе, то это уплотненный и ровный слой, на который будет опираться декоративное покрытие. Для создания подстилающего слоя используют глину, песок и щебень.

А вот главное требование к декоративному верхнему слою – водонепроницаемость и устойчивость к размыву жидкостью. Наши деды делали сплошную отмостку из глины. По периметру выкапывалась неглубокая траншея, которая заполнялась глиной. Ее утрамбовывали, формируя уклон от дома, чтобы вода не попадала на цоколь и фундамент, стекая вниз. Саму глину увлажняли, для создания водонепроницаемого слоя. Это была простейшая система водостока отмостки.

Ну а в наши дни бетонной эпохи, для отмостки используется именно он. Получается сплошная монолитная поверхность, в которой отсутствуют щели. Тогда вода точно не будет протекаться к фундаменту. А когда вы позаботились о качественной гидроизоляции фундамента дома, то верхний слой можно сделать из брусчатки (тротуарной плитки), щебня или плит. Смотрится это довольно красиво. А чтобы вода не застаивалась на поверхности отмостки, требуется сделать направленный водосток.

Дом без отмостки и водостока

А если вы все-таки решили сэкономить и не сделать отмостку и водосток, что случится? Когда вы живете в климате, где сильные и частые осадки, то неизбежно поднятие грунтовых вод. Прибавьте к ним еще и воду снаружи, которая никуда не отводится в отсутствии водостока, то вся жидкость будет проникать в фундамент. Как следствие – он рушится и трескается, а дом начинает давать усадку, и, соответственно, трещат стены.

Когда дом возведен на пучинистом грунте, то все еще серьезней! Почва напитается водой, зимой все это расширяется и начинает давить на само здание. Результат ясен. Вот почему важно сделать отмостку и отводить с нее воду в дренаж или водосток.

Обратите внимание! Для эффективного отвода воды, уклон отмостки должен составлять 5–10˚.

Функции отмостки

Мы вкратце рассмотрели особенности и устройство отмостки. Теперь стоит обратить внимание на ее главные функции. Отметим 5 пунктов, с которыми она справляется на отлично.

1. Защитная функция. Мы немного упоминали то, что без отмостки фундамент будет рушиться. Все дело в том, что основание и грунт отличаются коэффициентами расширения. Между ними появляется зазор, который идеален для жидкости. Вследствие чего фундамент мокнет и рушится. Отмостка и водосток к ней отводят всю воду от здания.
2. Функция предохранения. Вы видели дом без отмостки? Чаще всего по периметру он покрыт зеленью. С ней приходится постоянно бороться. Решение проблемы – устройство отмостки и водостока. Ведь для роста растений нужен кислород, почва и вода. При устройстве отмостки и водостока не будет ни того, ни другого. Да и черви с кротами не будут делать подходы к фундаменту.
3. Функция утепления. В зимнее время почва начинает пучинится и давит на фундамент. Если же есть отмостка, то создается непромерзающий слой грунта, а давление равномерно распределено, цоколь не так промерзает. А чтобы усилить эффект, выполняется дополнительное утепление.

4. Эстетическая функция. Такое здание выглядит завершенным и красивым. А если еще покрыть все сверху плиткой, то эффект потрясающий.

5. Практичность. Дорожка используется как зона для пешеходов. Обувь всегда чистая, и крыльцо тоже.

Теперь давайте узнаем, как правильно сделать, водосток вокруг отмостки, непосредственно ее и выпуск с крыши.

Правила и материалы для устройства отмостки и водостока

Чтобы все правильно функционировало, готовое покрытие должно быть без трещин, сплошным и плотно прилегать к постройке. Глубина залегания – не больше половины глубины промерзания почвы. Что касается ширины, то покрытие должно выступать минимум на 25 см дальше свеса кровли. Даже если свес в длину 50 см от края, обязательная ширина отмостки – 75 см.

Чтобы выполнить все самостоятельно, вам потребуются такие инструменты и материалы:

• качественный цемент;
• песок и щебенка;
• бетономешалка;
• шпатель или мастерок;
• доски для опалубки;
• правило;
• лопата;
• емкость для раствора;
• шпатель или мастерок;
• рулетка, веревка и колышки.

Для начала начнем с устройства дорожки.

Этапы устройства

Для упрощения задачи, всю работу лучше разделить по шагам. Так, вам будет легче разобраться, что за чем делать.

1. Первым делом по периметру всего здания делается разметка. Ширина выбирается отдельно исходя из длины свеса крыши. Используйте рулетку, и колышки, которые забивайте в грунт в нужных местах. Все колья соединяются веревкой, которая служит вам ориентиром.

2. Теперь нужно вырыть траншею, отталкиваясь от разметки. В ход идет лопата. Если вы хотите ускорить процесс, то попросите помощи у друзей или родных. О глубине мы уже говорили.

3. Когда траншея готова, пространство внутри (грунт) обработайте специальным средством против сорняков. Подойдет гербицид, который поспособствует тому, что растения не будут расти, повреждая фундамент и отмостку. В конце очистите основание дом от грязи и мусора.
4. Сейчас нужно обеспечить наличие компенсационного шва. Для этого нанесите на фундамент битумную мастику слоем в 2 мм и покройте его рубероидом в два слоя. Оставьте все сохнуть на 24 часа. За это время можно отдохнуть. При желании все эти этапы можно сделать за сутки, после чего сутки пойдут на отдых.

5. Если же есть время работать, можете заняться устройством опалубки траншеи. Ее высота – 20 см от уровня земли. В качестве опалубки выступают доски, сбитые в щиты. Опалубка должна быть прочной и герметичной.

6. После высыхания мастики, можно формировать основной подстилающий слой. Лучше,если это 3 слоя: глина или влажный песок, толщиной – 10 см, и слой разнофракционного щебня – 8–10 см. Каждый слой тщательно трамбуется.


   Совет! Как видно на картинке, нелишним будет сделать слой гидроизоляции, и уложить геотекстиль.

7. Настало время приготовить раствор из бетона. Марка – не ниже М200.
8. Осталось только залить все бетоном.

И вот тут важный момент. В местах, где находится выпуск, можно сделать дренажный канал, в который будет стекать вода, или же просто создать канавку вдоль покрытия, по которой вода будет стекать в тот же дренаж или водосток. На фото видно, как это сделать.

Бетон формируется правилом, для достижения ровной поверхности.

Совет! Для усиления всей конструкции, можно поверх щебня уложить сетку из арматуры. Она сделает бетон прочнее.

При этом нужно обеспечить уклон от дома, к внешнему краю. Он делается заранее, еще на этапе трамбовки слоев. На схеме выше четко видно, какой это уклон. Минимальный показатель – 2% от ширины готового покрытия. Например, когда ширина равна 50 см, то уклон составляет 1 см.

Теперь остается ждать, пока бетон высохнет. На это время его требуется покрыть пленкой, чтобы осадки не повредили структуру. Обычно бетон полностью высыхает за месяц. После 10–15 дней обрешетку можно снять.

Делаем водосток и выпуск для отмостки

Настало время сделать качественный отвод воды с поверхности. Для этого понадобятся специальные водостоки для тротуара, в виде желобов. Они будут обеспечивать направленный отвод жидкости, а грунт и конструкция дома не будет намокать. Так как вами был сформирован уклон в сторону от дома, то по всему периметру отмостки, с краю, нужно разместить водосточные желоба.

Сами водосточные желоба тоже должны иметь наклон в определенную сторону, например, к водосточной яме, септику или канализации. Учитывайте и выпуск трубы с крыши. Большое количество воды будет поступать именно оттуда. Ведь вся жидкость с кровли направлена именно в эти трубы.

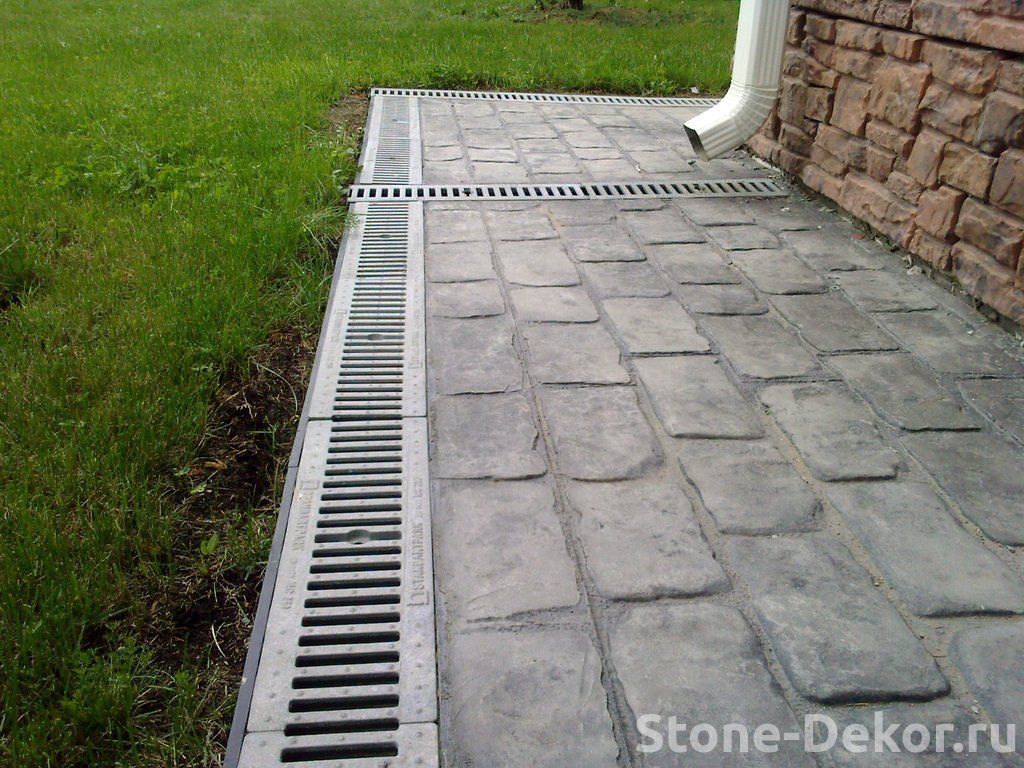

Для бетонной отмостки можно использовать линейный водосток на поверхности. Это канавка или желоб, который размещается у края, по всему периметру. Элементы водостока могут быть из пластика, бетона или распиленной асбестоцементной трубы. Удобно использовать готовые элементы дренажа, оборудованные решеткой и удобным креплением друг с другом.

Процесс устройства следующий:

1. По краям готовой, высохшей отмостки, нужно вырыть траншею под трубу или водосточный желоб. Ее глубина около 15 см, а ширина 30 см.

2. На дно нужно засыпать песок и тщательно его утрамбовать. После чего установите обрешетку, уклон которой 1,5–2 см.
3. Затем, в готовую канаву устанавливаются наши водосточные желоба. Они должны плотно прилегать к отмостке.

4. За счет обрешетки будет обеспечен нужный уклон водостока. Осталось забетонировать желоба.
5. Когда прошло 12 часов, опалубку можно убирать.

Важно, чтобы вся система водостока была герметична, поэтому стыки водосточных желобов смазываются герметиком, а окончание закрывается торцевой заглушкой.

Более подробно о технологии монтажа водостока, вы узнаете из этого видео:

Чтобы вода по водостоку уходила в нужное место, важно заранее предусмотреть пути отвода. Если это городская канализация, то в определенном месте нужно вывести трубу, в которую и будет стекать вода. А один из желобов водостока, соответственно, направляется в сторону канализационного отверстия. То же касается отвода в септик или выгребную яму. В идеале сделать на участке систему дренажа под землей. Как она выглядит, вы можете увидеть на фото:

Заключение

Мы выяснили, что устройство отмостки – важная часть строительства всего дома. Благодаря ей, ваш дом прослужит намного дольше. Кроме того, для правильного функционирования отмостки, требуется обеспечить качественный водосток. Благодаря специальным желобам, это можно сделать легко и быстро.

Отмостка вокруг дома своими руками

В статье об особенностях строительства фундамента при высоком уровне грунтовых вод мы уже касались вопроса устройства отмостки вокруг дома, поэтому уже понятно, что строительство отмостки – мероприятие обязательное, поскольку именно отмостка защищает фундамент деревянного дома от действия как поверхностных вод так и верхнего слоя грунтовых вод («верховодка»).

Для чего нужна отмостка вокруг дома

Когда идет дождь, вода, стекая с крыши дома, капает на землю прямо рядом со стеной дома. Просачиваясь в грунт она вступает в прямое взаимодействие в бетоном, пагубно воздействуя на него.

В результате чего бетонный материал со временем может просто разрушиться, а до этого момента он будет подвержен различным видам грибка и плесени. И все это будет происходить отнюдь не только на его внешней, уличной, стороне. Бетонный фундамент рано или поздно пропитается водой насквозь, из-за чего проблемы, связанные с постоянной сыростью, начнутся и в подвальном помещении.

Но если подвала вовсе нет, то это не значит, что о пагубном действии воды на основание дома вспоминать не надо. Фундамент будет разрушаться, давать трещины, расслаиваться и рано или поздно его придется попросту менять.

Замена фундамента – мероприятие крайне трудоемкое и дорогостоящее, куда проще изначально построить качественную и правильную отмостку вокруг дома, которая убережет фундамент вашего деревянного дома от возможных проблем.

Самые простые виды отмостки вокруг дома

На сегодняшний день самыми популярными и оттого распространенными видами отмостки вокруг дома являются

• Отмостка из щебня;
• Отмостка из тротуарной плитки или брусчатки;
• Отмостка из бетона.

Какую бы из предложенных ниже видов отмостки вы не выбрали или решили сделать свою собственную конструкцию, как правильно сделать отмостку – главный вопрос. Ведь только при правильном устройстве она будет работать качественно и по назначению.

Слои отмостки вокруг дома

• Верхний слой;
• Дренажный слой;
• Гидроизоляционный материал;
• Подстилающий слой.

Важно. Для того, чтобы конструкция работала, необходимо не только правильно сделать отмостку, но и смонтировать специальные «козырьки» в нижней части фундамента, для того, чтобы вода, стекающая по наружной стене дома не попадала между фундаментом и отмосткой.

Так же и наружная отделка дома устраивается как бы «внахлест», перекрывая стык отмостки с фундаментом. Чтобы атмосферные осадки по стенам стекали уже на саму отмостку и по уклону отводились от фундамента.

Причем сайдинг, независимо от его разновидностей, ни в коем случае нельзя спускать прямо до отмостки. Ведь зимой, под действием сил морозного пучения грунтов, отмостка может приподняться всего на пару-тройку сантиметров, но этого будет достаточно, чтобы сломать нижний слой наружной отделки здания.

Делаем отмостку вокруг дома своими руками

Отмостка вокруг дома из щебня

Отмостка из щебня

Вдоль стены фундамента дома, строящегося или уже возведенного, выкапывается траншея шириной от 60 см. до 1 метра и глубиной в полметра.

На дно этой траншеи укладывается слой из глины толщиной где-то 10-15 см. Глина обязательно должна быть утрамбована и разровнена, но ее слой должен быть наклонен от стены где-то на 5-6%. То есть при ширине отмостки в 1 метр внешний край отмостки фундамента должен быть ниже на 5-6 см. чем внутренний, прилегающий к фундаменту.

Сверху на слой глины укладывается любой крепкий гидроизоляционный материал.

Пленку можно уложить или как есть, то есть по ширине слоя глины. А можно вдоль ее наружной кромки устроить дополнительный лоток, обеспечив его продольный уклон, а в этот лоток засыпать мелкий щебень. Такое мероприятие поспособствует не только отводу воды от фундамента в поперечном направлении, но и организованный сток скопившейся таким образом воды по этим лоткам в продольных направлениях вдоль стен со всех сторон дома. Организовав тем самым отвод всей воды в каком-то одном конкретном месте, допустим в канаву за домом.

Отмостка с дренажным лотком

Сверху на слой гидроизоляции укладывается слой дренирующего материала, например крупного гравелистого песка толщиной так же как и слой глины 10-15 см. А песок, в свою очередь, засыпается сверху щебнем.

К сведению. Для того, чтобы щебень с течением времени не «тонул» в песке и не перемешивался с ним, перед его отсыпкой нужно закрыть слой песка геотекстилем или любым подходящим материалом, выполняющим те же функции.

К тому же в слое песка, как бы вы ни старались этого не допустить, останутся семена трав и прочих растений, которые будут постепенно год от года прорастать все интенсивнее, и однажды начнут проклевываться и сквозь слой щебня. Геотекстиль помогает решать и эту проблему не давая прорастать траве сквозь себя.

Для эстетики слой щебня можно засыпать не до уровня земли, а чуть ниже, сантиметров на 5, а сверху него уложить рулонную траву. Она будет прекрасно пропускать через себя воду, которая сквозь слой из песка будет достигать гидроизоляционного материала и отводиться от фундамента.

Таким образом поверхность отмостки вокруг дома можно облагородить и она не будет бросаться в глаза.

Отмостка вокруг дома из плитки или брусчатки

Собственно, эта отмостка устраивается так же как и отмостка фундамента из щебня, за одним исключением.

Для того, чтобы плитка не сползала по уклону от фундамента (напомним, что отмостка устраивается с уклоном 5-6% в сторону от фундамента), ее необходимо упирать в бордюрный камень. А для того, чтобы сам бордюрный камень стоял на свое месте крепко и не двигался под весом слоя плитки или брусчатки, под ним, прямо на слое песка, необходимо устроить бетонный замок.

Отмостка из плитки или брусчатки

Как правильно сделать отмостку вокруг дома из бетона

Слои для отмостки фундамента из бетона выстилаются точно так же

• Подстилающий слой из глины или песка, толщиной 10-15 см.;
• Слой гидроизоляции;
• Второй слой песка толщиной 10-15 см.;
• А сверху слой щебня 10-15 см.

Затем над слоем щебня монтируют опалубку из досок. Не нужно забывать, что для обеспечения положительного уклона в сторону от фундамента дома высота опалубки у фундамента принимается около 10 см., а ширина досок опалубки с другой стороны должна быть около 5 см. Тем самым получается трапеция.

Опалубка монтируется не целиком вдоль всей стены, а разбивается на фрагменты около 1 метра, образуя как бы клетки из досок.

Это необходимо для того, чтобы под воздействием низких температур и сил морозного пучения бетон не растрескался, а получившиеся отдельные друг от дуга части опалубки двигались не касаясь друг друга.

Отмостка из бетона

Внутрь опалубки укладывается арматурная сетка с ячейками 100×100 мм. (крупнее брать не стоит, иначе опалубка будет достаточно слабой), под которой по всему периметру дома на расстоянии 20-25 см. друг от друга можно так же уложить продольные стержни арматуры диаметром 10-12 мм.

Важно. Арматурная сетка, как и возможно используемые продольные арматурные стержни не должны лежать прямо на щебне. Их следует подпереть небольшими камнями или иными материалами, чтобы этот каркас как бы висел в воздухе. Это делается для того, чтобы после заливки в опалубку бетонной или цементно-песчаной смеси она смогла протечь насквозь каркаса до основания из щебня и после затвердевания арматурный каркас оказался  в теле получившегося монолитного бетона. Так арматура будет работать совместно с ним.

Отмостка вокруг дома на столбчатом фундаменте

Несмотря на уже устроенную гидроизоляцию столбчатого фундамента, еще на этапе его строительства, отмостку желательно делать и для такого вида основания.

Отмостка и столбчатый фундамент

Причем если это именно любой столбчатый фундамент, то отмостку можно делать и до строительства самого деревянного дома, просто для ее устройства, например из цемента, отмостку придется делать с обеих сторон.

© 2013 – 2017, ДД. Все права защищены.

Отмостка частного дома | Строительство бани

Отмостка частного дома  по своей конструкции может быть разная, в зависимости от предпочтений и возможностей хозяев.

Основные варианты конструкции отмостки:

1. Отмостка с покрытием из асфальтобетона. В городском строительстве -это основной вид отмосток,потому что асфальт-один из самых хороших гидроизолирующих материалов. Его применяют именно в качестве гидроизолирующего слоя при строительстве сооружений инженерных коммуникаций в мокрых грунтах.
2. Отмостка из монолитного бетона применяется в основном при частном строительстве,потому что своими руками проще залить бетон,чем закатать асфальт.

Все остальные виды конструкций отмосток-это вариации вышеперечисленных.

Например: теплая отмостка. Ее конструкция отличается только наличием дополнительного слоя: утеплителя.

Или: усиленная гидроизоляционная  отмостка имеет дополнительный гидроизоляционный слой из рулонного материала.

Завершающим этапом в устройстве бетонной отмостки является железнение ее поверхности или покрытие каким-либо другим гидроизолирующим составом: Пенетроном или жидкой резиной.

Или по бетонной отмостке можно уложить более  красивое покрытие:

• из бетонных тротуарных плит
• природного камня
•  из брусчатки

Конструкция отмостки

Основной «пирог» конструкции бетонной отмостки:

1. Подготовка основания грунта выравнивающим слоем из песка 5-10 см
2. слой  щебня 15 см
3. Бетон В15 (М200) толщиной 8-10 см с армированием

Кто-то утверждает,что достаточно армировать отмостку кладочной сеткой. Я не могу этого рекомендовать,потому что такой арматуры не достаточно. Она потому и называется кладочной,что используется только при кладке стен из кирпича или блоков .

Кладочная сетка производится из проволоки диаметром 2-4мм. А это слишком мало для армирования бетонной массы толщиной 100мм. Если еще грунты «ходят» (пучинистые),то уже даже не смешно.

Продольная арматура в железобетонных конструкция зданий, конструктивно (без расчетов), ставится диаметром от 10 мм.  Все,что меньше 10мм предназначается для поперечной арматуры,которая не несет никакой нагрузки,а применяется для связки продольной арматуры в сетки или каркасы.

Поэтому,сетку для отмостки нужно делать из арматуры диаметром 10мм с шагом 150-200 мм.

Если нет сварщиков для изготовления арматурной сетки,то можно использовать стеклянные стержни: стеклопластиковую арматуру. Они прекрасно режутся ножовкой,так,что с такой работой может справиться женщина. И  для соединения стержней между собой достаточно сделать скрутки из вязальной проволоки.

Дополнительные слои отмостки :

• гидроизоляция.Это может быть пленка,рубероид или баннер.
• теплоизоляция из экструдированного пенополистирола толщиной 100 мм

Как уже говорилось, утепление отмостки делается для того,чтобы уменьшить силы морозного пучения грунта:

• чем меньше будет промерзать грунт ,тем меньше его будет «пучить»
• ширина такой непромерзаемой зоны должна быть шириной не ближе 1м к фундаменту. Лучше больше.

Если грунты НЕ пучинистые,то отвести воду от фундаментов можно гораздо проще: наклеить на стену гидроизоляционный материал и положить его на землю с уклоном от стены на ширину 1м. И все!Утеплитель не нужен.

Именно для такого вида работ прекрасно подойдет рекламный баннер:

• его можно купить совсем по дешевке (200 руб/шт в 2014 году)
• он имеет приличные размеры. Обычно 3х6м
• материал очень крепкий, с покрытием
• долговечный

Обратите внимание на то,что и баннеры могут иметь разную толщину основания,на котором нанесен рисунок,реклама. Более толстый баннер предпочтительнее.

У баннеров есть один недостаток: он теряет свои качества ,если его оставить на пару зим под снегом.Как, впрочем, и у пленки и рубероида.

Любой существующий гидроизоляционный материал на поверхности долго не прослужит. Поэтому,его просто нужно закопать,чтобы исключить воздействие на него солнечных лучей.

Если в дальнейшем по бетонной поверхности отмостки не будет делаться финишного покрытие из плит или брусчатки,то поверхность бетона при его укладке необходимо сразу же зажелезнить,чтобы придать большую прочность, изностостойкость и влагонепроницаемость.

Ширина отмостки

Пусть кто-то вам рекомендует считать ширину отмостки по ширине карниза кровли. Не ведитесь. Строительными нормами утверждена минимальная ширина отмостки равная 600 мм. Все. Это минималка.

Если от отмостки требуется только отвод атмосферных осадков  от стен и фундамента и, ставится основная задача:  минимум работы,вложений и затрат, то тогда ширина отмостки принимается не больше 600 мм.

Если к отмостке предъявляются повышенные требования ввиду особых исходных данных,таких как:

• сильно пучинистые грунты
• высокий уровень грунтовых вод
• наличие подвала
• агрессивные грунтовые воды
• сложная и замысловатая конструкция крыши
• неорганизованный слив воды с крыши

Тогда ширину отмостки необходимо принимать не меньше 1 м, чтобы можно было сделать тепло-гидроизоляцию и гарантировано обеспечить фундаменту и стенам защиту от всевозможных воздействий влаги и мороза.

Водосливные лотки отмостки

Выбранная вами конструкция отмостки частного дома -это не только его тело с гидро-теплоизоляцией или без них.

Вся конструкция придумана для того,чтобы собирать и сливать воду куда-то подальше и в одно место. А это значит,что неорганизованный водослив с поверхности отмостки на землю-это не очень хорошее и правильное решение.

Необходимо предусмотреть организованный слив воды с отмостки.

Для небольшого и среднего размера частного дома достаточно будет организовать надземную водосливную систему. Она состоит  из лотков и решеток.

Водосливные лотки выпускаются  в продажу:

1. бетонные
2. из полимербетона (высокопрочного соединения с минеральными наполнителями на эпоксидной основе)
3.  пластмассовые

Можно использовать любые лотки. Самое главное правильно их установить:

• вода сливается в них с отмостки без препятствий
• вода протекает по ним с уклоном(с верхнего угла дома к нижнему)
• система лотков с каждой стороны дома должна, в итоге, слить всю воду в дренажный колодец в самой низкой точке участка (угла дома)

Лотки могут быть неглубокими,если нет рядом тротуров.

Глубокие лотки с закрывающими их решетками ставят там,где к отмостке примыкает тротуар,чтобы можно было по ним безопасно ходить и,чтобы в них не попадала грязь и листва.

Но,их,все равно, нужно будет время от времени чистить,снимая решетки, точно также,как и лотки без решеток.

Возможен вариант более сложной конструкции водослива с отмостки частного дома:   устройство подземной системы,состоящей  из труб и приемных емкостей ,называемая дренажной.

Но,это уже отдельная тема для разговора.

Как сделать водоотливы вокруг отмостки вокруг дома?

Любой водоотлив планируется и делается когда есть подробный план дома и дренажной системы. Сказать как это сделать в Вашем случае что бы каждый год не переделывать практически невозможно.

Один из возможных вариантов — это установка бетонных лотков сразу же где оканчивается Ваша отмостка. Например вот таким вот образом:рис.1

Этот метод один из наиболее дешевых и приемлимых в Вашем конкретном случае.

Роется траншея после отмостки утрамбовывается песок 10 см. толщиной Затем устанавливается лоток с обязательным уклоном с к сливу уклон составляет 10 мм. на метр. После чего заливается бетоном лишний бетон удаляется швы заделываем герметиком. Сверху укладывается решетка.

Нужно обязательно в местах подключения к ливневой канализации к лоткам монтировать так называемый пескоуловитель они идут в комплекте.

Собственно такие работы проводят когда идет монтаж отмостки и ливневых водоjтводов. В целом сама система водjотведения должна выглядеть примерно вот так:рис.2

Водосток для отмостки лучше делать сразу вместе с отмосткой, хотя бы по той причине что нужны желоба и под кровельный водосток (вертикальные трубы), смотрите уже помету, трубу можно нарастить и увести за отмостку.

Но если отмостка уже готова, правильно соблюдены уклоны от строения к краю отмостки, то надо определиться , или покупаем готовые желоба, или нарезаем их из трубы (к примеру асбестоцементной, трубу режем вдоль, можно болгаркой).

Определились, далее по краю отмостки копается траншея, глубина относительно водостоков (желобов) плюс учитываем толщину песчаной подушки.

Ориентировочные размеры траншеи, 150-т мм глубина, 300-а мм ширина.
Желоба водостока так же укладываются с уклоном.
Тут у же смотри по месту куда делать уклон, как вариант это сливная яма.
Далее засыпаем песок, чуть увлажняем и трамбуем.

Под сами желоба устанавливаем подкладки, это необходимо для уклона (к примеру арматура, или арматурная сетка).

Всё, теперь в траншею устанавливаем желоба, тут важно что бы они плотно прилегали к отмостке, и заливаем бетоном (бетонируем желоба).

После просушки бетона, стык отмостка-желоба, герметизируются.

Если желоба заводские, то к ним идут и торцевые заглушки, устанавливаем их.
Если есть решётка на желоба, крепим и её.

Отмостка своими руками » Самоделки Своими Руками – Сделай Сам (чертежи, руководства)

Конструкция отмостки

В случае когда в доме есть цокольный этаж или подвал, отмостку обязательно делают с утеплителем, чтобы уменьшить расчётную глубину промерзания. Утеплённая отмостка защитит цокольное помещение от резких перепадов температур и не даст вспучивание грунта рядом с фундаментом.

Такую картину мы часто видим весной на своих участках. Если не сделать правильную отмостку, то постепенно фундамент разрушится.

Строительство отмостки на пучинистых грунтах

На дно выкопанной траншеи насыпают слой песка толщиной 10-15 см с трамбовкой, а затем щебень с таким расчётом, чтобы вывести его слой на уровень земли, и делают вдоль края будущей отмостки опалубку высотой 10 см.

Основание отмостки заливают 7-см слоем бетона марки М200-300 и, не дав ему схватиться, укладывают арматурную сетку (арматура в данном случае работает на изгиб). Если отмостку не армировать, то она потрескается под воздействием сил пучения и расширения замерзающей воды в трещинах. После этого заливают верхний слой бетона толщиной 3-5 см, одновременно делая уклон от стен дома около 10%. Ещё мокрую поверхность бетона засыпают цементом, разглаживая его мастерком. Этим самым улучшают гидроизоляцию бетона (железнят бетон).

Отмостку заливают участками по 1,5-2,5 м (размер участка зависит от ширины отмостки), обеспечивая между ними температурные швы толщиной 15-20 мм, которые впоследствии заполняются гудроном или жидким стеклом. В последнее время для этих целей часто применяют гибкие виниловые ленты, которые, изгибаясь под нагрузкой, предупреждают образование трещин.

По наружному периметру отмостки делают жёлоб для стока воды. Чтобы вода с крыши не попадала прямо на отмостку, вдоль крыши устанавливается жёлоб, и через сточную трубу вода отводится в ливневую канализацию или в кюветную канаву.

Первым делом снимается грунт.

Затем траншея засыпается песком, и делается опалубка.

Укладывается арматурная сетка.

В отмостке обязательно нужно предусмотреть слив с крыши в ливневую канализацию.

Отмостки на других типах грунта

Основание под покрытие из асфальта необходимо уплотнить щебнем или гравием крупностью 40-60 мм, тщательно утрамбовав их. Покрытие делается из асфальтобетонной смеси заводского приготовления. Температура укладки смеси должна быть не менее 120°С при температуре воздуха не ниже +5’С. Асфальтобетонную отмостку обычно делают сплошной без температурных швов.

Для отмостки из булыжника применяют глину, песок и, следовательно, булыжник. Изначально насыпают слой глины толщиной 15 см, а далее — песочка толщиной 10 см, в какой укладываются булыжные камни.

Самое дешёвое по цене покрытие для отмостки — утрамбованный слой щебёнки. Однако при неорганизованном водостоке с крыши такое покрытие придётся регулярно чинить.

На сухих непросадочных грунтах отмостку как правило не строят. Но в местах стока дождевой и талой воды с кровли для предотвращения размыва почвы поблизости фундамента делают отводящие желоба.

Вдоль отмостки делают лоток.

Асфальтовая отмостка в основном используется у многоквартирных домов.

Отмостка из песка

Жидкое стекло — силикат натрия (калия) — обладает плотностью 1,35 г/см3. В малярных работах используется калиевое жидкое стекло, в бетонных — натриевое. В продаже встречается так именуемая силикат-глыба. Чтобы превратить силикат-глыбу в жидкое стекло, её перемалывают и варят с добавлением маленького кол-ва воды 6-8 ч. При избыточном давлении в котле процедура варки уменьшается до 2-3 ч.

Создание отмостки приступают с устранения дёрна и копания траншеи глубиной 25 см. Яма поливается гербицидом, а далее засыпается слоем песка толщиной 10 см, какой сильно трамбуется. Утрамбованный грунт поливается из простой лейки тёплым жидким стеклом, а после тут же же раствором отвердителя. В роли отвердителя используют 5-10% раствор хлористого кальция либо 3-7% раствор кремнефтористого натрия. Покрывающий верхний слой отмостки выполняют из просеянного мелкого песка в такой же последовательности, а затем вся отмостка прикрывается рубероидом или плёнкой на 3-4 суток.

Ремонт отмостки

Если это ещё небольшая щель, возможно применять герметики либо гидроизоляционные порозаполнители. В случае еслии же щель весьма крупная, её необходимо неотложно уничтожить, но уже более трудоёмким метод. Профессионалы советуют залить полость бетоном, вначале очистив её от песка, грунта и мусора. Для крепости в бетон добавляют металлическую арматуру. Можно воспользоваться цементно-песчаным раствором с включением в него щебня. Через 2-а-три дня после затвердевания раствора площадь можно покрыть обыкновенной грунтовкой для внешних работ. После заделки щели необходимо провести профилактические мероприятия. Для того, чтобы отмостка не отъезжала, необходимо выкопать с её противоположной стороны ров глубиной 20-30 см и так же залить его бетоном.

В заключение хочется сказать, что правильно и красиво сделанная отмостка послужит не только своим прямым целям, но и будет являться дорожкой вокруг дома. И помните, что при строительстве отмостки вне зависимости от того, какой строительный материал был избран в целях подстилающего покрытия и слоя, конструктивный вариант отмостки всегда должен обеспечивать её водонепроницаемость.

Устройство отмостки видео

Олег МИХАЙЛОВ, Москва

Отмостка своими руками: пошаговая инструкция и устройство

В предлагаемом материале кратко изложены основные требования для сооружения отмостки вокруг дома. Показана ее важная защитная роль для фундамента, подвала и дома в целом. Рассмотрены основные типы отмосток, технология их самостоятельного возведения и устройство бетонной отмостки. Приведены простые и эффективные приемы заливки отмостки своими руками.

Оглавление:

1. Необходимость сооружения отмостки в ИЖС
2. Материалы и технологии для возведения отмостки
3. Подготовка заливки отмостки вокруг дома своими руками
4. Заливка отмостки вокруг дома своими руками

Отмостка и необходимость ее возведения для любого здания

Самостоятельное возведение жилых домов, или выполнение части строительных работ своими руками, требует некоторых познаний и навыков. Любой дом стоит на фундаменте, который опирается на подстилающие грунты. Грунтовое основание дома может иметь различную несущую способность. Грунты могут быть обводнены или подвержены сезонным деформациям (пучениям). Строительство дома на таких грунтах возможно при соблюдении ряда условий.

Готовая отмостка с декоративным покрытием и продольными лотками для воды

К этим проблемам добавляются атмосферные осадки. Даже при наличии организованного стока воды с кровли и отвода ее от стен дома, часть осадков стекает по стенам и может попасть на цоколь, а затем на фундамент. Это может вызвать деформации фундамента и всего здания.

Для предотвращения всех отрицательных явлений и последствий служит отмостка. Ее лучше сделать сразу, после сооружения фундамента дома. Отмостка — это специальная защитная полоса, вокруг всего дома, шириной примерно 1 метр (она должна быть шире, чем выступает козырек кровли над стенами) и глубиной 0.25–0.35 метра. Именно отмостка, обладающая прочностью и водонепроницаемостью, принимает на себя удар атмосферных осадков, стекающих с кровли и по стенам дома. Она должна герметично примыкать к наружной части фундамента.

Кроме прочности и гидроизоляционных свойств в холодном климате, отмостка исполняет роль утеплителя подвальных помещений и всего дома в целом.

Отмостка несет и архитектурные, эстетические функции в восприятии дома в целом.

Материалы и технологии для возведения отмостки

Изготовить отмостку вокруг дома можно с использованием самых простых материалов. Сначала делается выборка почвенно-растительного слоя по всему периметру фундамента, на глубину 25–30 см и ширину 1.0–1.2 м. В основание отмостки засыпается обычная водоупорная глина, которая тщательно трамбуется, с созданием поперечного уклона в сторону от стен дома. Сверху отмостку можно засыпать обычной песчано-гравийной смесью или местным гравием. Это самая простая и примитивная конструкция отмостки.

Более надежна и долговечна отмостка с гидроизоляцией в различном исполнении. Наконец, самые продвинутые конструкции отмосток имеют не только гидроизоляционный, но и теплоизоляционный слои.

По конструкции и материалам отмостки можно разбить на группы.

• Мягкие отмостки, для которых характерно применение сыпучих и рулонных материалов.
• Жесткие отмостки, которые наиболее прочны и востребованы в строительстве.

Жесткие отмостки (как вариант) изготавливаются из готовых тротуарных плит размером 0.6 * 0.6 м. Это достаточно дорогой, но очень технологичный способ возведения отмосток. Самое большое распространение получила бюджетная конструкция бетонной отмостки, которая заливается на месте. Ее популярность обусловлена использованием недорого привозного товарного бетона. Еще экономичней отмостка получается при приготовлении бетона самостоятельно.

Подготовка заливки отмостки вокруг дома своими руками

При самостоятельном сооружении отмостки, как уже отмечалось выше, производится подготовка основания отмостки с выемкой грунта по всему периметру фундамента здания. Затем сооружается опалубка, из любых досок, и производится отсыпка выравнивающего слоя из песка, щебня или их смеси. Желательно, чтобы поперечные доски опалубки сразу задавали нужный уклон. Опалубка должна предусматривать сооружение поперечных температурных компенсаторов. Как правило, это доска, покрытая битумом, которая делит отмостку на секции длиной примерно по 2 м.

Готовые к заливке секции отмостки

После заливки бетоном эти доски остаются в отмостке и препятствуют возникновению деформационных трещин. При сооружении выравнивающего слоя необходимо увеличивать его толщину по направлению к стене дома. Тем самым создается поперечный уклон для стока воды. Далее создается гидроизоляционный слой из различных материалов. Если предусмотрено утепление отмостки, поверх этого слоя укладывают утеплитель, например керамзит. Многие современные утеплители сами обладают гидроизоляционными свойствами. Это позволяет не делать отдельный водоотталкивающий слой. На утеплитель обычно укладывается арматурная сетка для увеличения прочности отмостки. Отмостка готова к заливке бетоном.

Заливка отмостки вокруг дома своими руками

Приемка бетона из миксера

Если планируется заливать отмостку привозным бетоном, то нужно обеспечить подъезды для миксера. В одиночку с такой работой не справиться. Необходимо поставить нескольких человек на заливку отмостки бетоном. Затем производится его трамбовка и выравнивание.

Перед заливкой, при необходимости, устанавливаются элементы водостоков с кровли.

Монтаж водостоков в котловане отмостки

Другое дело, когда бетон готовится на месте и не нужно спешить. В теплое время года можно, используя ограниченное число людей, самостоятельно изготовить отмостку для дома. Можно уложить два слоя бетона, не соблюдая уклон. После заливки секции и начала твердения производится грубое выравнивание поверхности бетона. Затем производится разметка уклонов и чистовая заливка отмостки.

Разметка уклона перед заливкой чистового слоя отмостки

Полное отвердение бетона наступает через два дня. В жаркую, сухую погоду необходимо поливать застывающий в отмостке бетон водой и укрывать его полиэтиленом.

Окончательную отделку отмостки можно сделать, покрыв ее декоративной плиткой.

В статье показана необходимость сооружения отмостки вокруг дома, показана ее важнейшая роль в сохранении фундамента. Рассмотрены основные виды отмосток и основные материалы для их возведения. Отдельное внимание уделено подготовке основания и опалубки перед заливкой отмостки вокруг дома своими руками. Приведен перечень основных работ при проведении заливки отмостки.

Внутреннее устройство колонн, Подносы с пузырьковыми крышками, Подносы с клапанами, Ситовые подносы, Структурированная насадка

Подносы и тарелки

Лотки для пузырьковых крышек

Лоток с пузырьковой крышкой имеет стояк или дымоход, установленный над каждым отверстием, и колпачок, закрывающий стояк. Колпачок устанавливается таким образом, чтобы между стояком и колпачком оставалось пространство для прохода пара. Пар поднимается через дымоход и направляется крышкой вниз, в конце концов выходит через прорези в крышке и, наконец, пузырится через жидкость на лотке.

Ситовые лотки

Ситовые лотки — это просто металлические пластины с отверстиями в них. Пар проходит прямо вверх через жидкость на пластине. Расположение, количество и размер отверстий являются проектными параметрами.

Тарелки клапанов

В лотках с клапанами перфорация закрывается подъемными крышками. Потоки пара поднимают колпачки, тем самым создавая зону для прохождения пара. Подъемный колпачок направляет пар горизонтально в жидкость, обеспечивая лучшее перемешивание, чем это возможно в ситчатых тарелках.

Тарелка клапанов FLEXITRAY ^TM представляет собой стальной лист, на котором установлены подъемные клапаны. Они намного эффективнее ситовых лотков. Изображение Koch-Glitsch, LP.

Потоки жидкости и пара в лотковой колонне

На изображении ниже показано направление потока пара и жидкости через тарелку и через колонну.

Каждый лоток имеет 2 канала, по одному с каждой стороны, называемых сливным стаканом . Жидкость падает через сливные стаканы под действием силы тяжести с одного поддона на расположенный под ним.

Перегородка на лотке гарантирует, что на лотке всегда присутствует некоторое количество жидкости ( задержка ), и сконструирована таким образом, чтобы задержка находилась на подходящей высоте, например так, чтобы пузырьковые крышки были покрыты жидкостью.

Поскольку пар легче, пар проходит вверх по колонке и вынужден проходить через жидкость через отверстия на каждой тарелке. Площадь, разрешенная для прохождения пара по каждой тарелке, называется активной зоной .

Дизайн лотков

Тарелка по существу действует как мини-колонка, каждая из которых выполняет часть задачи разделения.Из этого можно сделать вывод, что чем больше лотков, тем лучше степень разделения и что общая эффективность разделения будет в значительной степени зависеть от конструкции лотка. Подносы сконструированы так, чтобы максимально увеличить контакт пара и жидкости с учетом

• распределение жидкости и
• парораспределение

на лотке. Это связано с тем, что лучший контакт пар-жидкость означает лучшее разделение на каждой тарелке, что приводит к лучшей производительности колонки. Для достижения такой же степени разделения потребуется меньше лотков.Дополнительные преимущества включают меньшее потребление энергии и более низкие затраты на строительство.

Структурированная упаковка

Термин «структурированная насадка» относится к ряду специально разработанных материалов для использования в абсорбционных и дистилляционных колоннах. Структурированные насадки обычно состоят из тонких гофрированных металлических пластин или сеток, расположенных таким образом, что они заставляют жидкости проходить сложные пути через колонну, тем самым создавая большую площадь поверхности для контакта между различными фазами.

Структурированная набивка изготавливается из гофрированных листов перфорированного металла с тиснением или проволочной сетки.В результате получается очень открытая сотовая структура с наклонными проточными каналами, обеспечивающими относительно большую площадь поверхности, но с очень низким сопротивлением потоку газа.

Улучшения поверхности были выбраны для максимального растекания жидкости. Эти характеристики, как правило, демонстрируют значительные преимущества в производительности при низком давлении и низкой норме орошения.

Упаковки по сравнению с лотками

Столбец с тарелками, у которой возникают проблемы с пропускной способностью, можно устранить узкими местами, заменив секцию тарелок насадками.Это потому, что:

Набивки
• обеспечивают дополнительную межфазную поверхность для контакта жидкости с паром
• эффективность разделения увеличивается при той же высоте колонны
Насадочные колонки
• короче тарельчатых колонн

Насадочные колонны называются колоннами непрерывного контакта, в то время как тарельчатые колонны называются колоннами ступенчатого контакта из-за способа, которым пар и жидкость контактируют.

Часть 1:
Что такое ректификационные колонны?

, часть 2:
Внутреннее устройство столбца

Изображение предоставлено Национальным энергетическим центром передового опыта Государственного колледжа Бисмарка

— приложения Win32

• 20.10.2020
• 19 минут для чтения

В этой статье

Примечание

Это руководство по дизайну было создано для Windows 7 и не обновлялось для новых версий Windows.Большая часть рекомендаций по-прежнему применима в принципе, но представление и примеры не отражают наши текущие рекомендации по проектированию.

В области уведомлений отображаются уведомления и статус. Хорошо разработанные программы правильно используют область уведомлений, не раздражая и не отвлекая.

Область уведомлений — это часть панели задач, которая предоставляет временный источник уведомлений и статуса. Его также можно использовать для отображения значков системных и программных функций, которых нет на рабочем столе.

Элементы в области уведомлений называются значками области уведомлений или просто значками, если контекст области уведомлений уже четко установлен.

Область уведомлений.

Чтобы дать пользователям возможность управлять своим рабочим столом в Windows 7, не все значки в области уведомлений отображаются по умолчанию. Скорее, значки отображаются в области переполнения области уведомлений, если пользователь не перемещает их в область уведомлений.

Область уведомлений переполнена.

Примечание. Рекомендации, связанные с панелью задач, уведомлениями и всплывающими подсказками, представлены в отдельных статьях.

Это правильный пользовательский интерфейс?

Чтобы принять решение, рассмотрите следующие вопросы:

• Должна ли ваша программа отображать уведомление? В этом случае необходимо использовать значок в области уведомлений.

• Значок отображается временно, чтобы показать изменение статуса? Если да, значок в области уведомлений может быть подходящим в зависимости от следующих факторов:

  • Является ли статус полезным и актуальным? То есть, будут ли пользователи отслеживать значок и изменять свое поведение в результате этой информации? Если нет, либо не отображайте статус, либо поместите его в файл журнала.

    Неправильно:

    В этом примере значок активности жесткого диска неуместен, поскольку пользователи вряд ли изменят свое поведение на его основе.

  • Состояние критично? Требуются ли немедленные действия? Если да, отображайте информацию так, чтобы ее нельзя было игнорировать, например, в диалоговом окне.

  Программы, разработанные для Windows 7, могут использовать наложенные значки на кнопке панели задач программы для отображения изменения статуса, а также индикаторы выполнения кнопок панели задач для отображения хода выполнения длительно выполняемых задач.

• Есть ли у этой функции «присутствие на рабочем столе»? То есть при запуске функция появляется в окне на рабочем столе (возможно, свернутом)? Если да, отобразите состояние в строке состояния программы, в другой области состояния или, для Windows 7, непосредственно на кнопке панели задач. Если функция не отображается на рабочем столе, вы можете использовать значок для доступа к программе и отображения статуса.

• Значок предназначен в первую очередь для запуска программы или быстрого доступа к ее функциям или настройкам? В этом случае используйте меню «Пуск» для запуска программ.Область уведомлений не предназначена для быстрого доступа к программам или командам.

  В этом примере из Windows Vista, быстрый запуск используется для быстрого запуска Windows Explorer и Windows Internet Explorer.

  Для программ, разработанных для Windows 7, пользователи могут закреплять кнопки панели задач для быстрого доступа к программам. Программы могут использовать список переходов или панель эскизов для доступа к часто используемым командам непосредственно с помощью кнопки панели инструментов программы. Область быстрого запуска не отображается по умолчанию в Windows 7.

  В этом примере список переходов используется для быстрого доступа к командам.

Концепции дизайна

Рабочий стол Windows

На рабочем столе Windows есть следующие точки доступа к программам:

• Рабочая зона. Область экрана, в которой пользователи могут выполнять свою работу, а также хранить программы, документы и их ярлыки. Хотя технически рабочий стол включает в себя панель задач, в большинстве случаев он относится только к рабочей области.
• Кнопка «Пуск». Точка доступа ко всем программам и специальным местам Windows (Документы, Изображения, Музыка, Игры, Компьютер, Панель управления) со списками «последних использованных» для быстрого доступа к недавно использованным программам и документам.
• Быстрый запуск. Точка прямого доступа к программам, выбранным пользователем. Быстрый запуск был удален из Windows 7.
• Панель задач. Точка доступа для запуска программ, присутствующих на рабочем столе. Хотя технически панель задач охватывает всю панель от кнопки «Пуск» до области уведомлений, в большинстве случаев панель задач относится к промежуточной области, содержащей кнопки панели задач.Эту область иногда называют полосой задач.
• Настольные ленты. Не рекомендуется.
• Область уведомлений. Кратковременный источник уведомлений и статусов, а также точка доступа к системным и программным функциям, которых нет на рабочем столе.

Точки доступа к рабочему столу Windows включают кнопку «Пуск», панель задач и область уведомлений. Обратите внимание на функцию миниатюр кнопки панели задач.

Рабочий стол — это ограниченный общий ресурс, который является точкой входа пользователя в Windows. Оставьте контроль над пользователями. Вы должны использовать области рабочего стола по назначению, любое другое использование следует рассматривать как злоупотребление. Например, никогда не рассматривайте области рабочего стола как способ продвижения вашей программы или ее бренда.

Правильное использование области уведомлений

Область уведомлений изначально предназначалась как временный источник уведомлений и статуса. Его эффективность и удобство побудили разработчиков использовать его для других целей, таких как запуск программ и выполнение команд.К сожалению, со временем эти дополнения сделали область уведомлений слишком большой и шумной и запутали ее назначение с другими точками доступа к рабочему столу.

Windows XP решила проблему масштабирования, сделав область сворачиваемой и скрыв неиспользуемые значки. Windows Vista решила проблему шума, удалив ненужные, раздражающие уведомления. Windows 7 пошла еще дальше, сфокусировав уведомление на своей первоначальной цели — быть источником уведомлений. Большинство значков по умолчанию скрыты в Windows 7, но могут быть перемещены в область уведомлений вручную пользователем.Чтобы пользователи могли контролировать свои рабочие столы, ваша программа не может выполнять эту акцию автоматически. Windows по-прежнему отображает уведомления о скрытых значках, временно повышая их.

В Windows 7 большинство значков в области уведомлений по умолчанию скрыты.

Кроме того, Windows 7 поддерживает многие функции непосредственно на кнопках панели задач. В частности, вы можете использовать:

• Списки переходов и панели инструментов эскизов для быстрого доступа к часто используемым командам.
• Наложение значков для отображения состояния запущенных программ.
• Индикатор выполнения кнопок панели задач для отображения прогресса для длительно выполняемых задач.

Короче говоря, если ваша программа имеет присутствие на рабочем столе, воспользуйтесь всеми преимуществами кнопок панели задач Windows 7 для этих целей. Держите значки в области уведомлений сфокусированными на отображении уведомлений и статуса.

Сохранение контроля за пользователями

Сохранение контроля за пользователями выходит за рамки правильного использования области уведомлений.В зависимости от характера вашего значка вы можете разрешить пользователям делать следующее:

• Удалите значок. Ваш значок может указывать на релевантный полезный статус, но даже в этом случае пользователи могут не захотеть его видеть. Windows позволяет пользователям скрывать значки, но эту функцию нелегко обнаружить. Чтобы пользователи могли контролировать ситуацию, предоставьте значок Display в области уведомлений. Параметр в контекстном меню значка. Обратите внимание, что удаление значка не должно влиять на базовую программу, функцию или процесс.
• Выберите типы уведомлений для отображения. Ваше уведомление должно быть полезным и актуальным, но могут быть уведомления, которые пользователи не хотят видеть. Это особенно актуально для уведомлений FYI. Позвольте пользователям выбрать включение менее важных.
• Приостановить дополнительные функции. Значки используются для отображения состояния функций без присутствия на рабочем столе. Такие функции, как правило, являются долго выполняемыми дополнительными фоновыми задачами, такими как печать, индексирование, сканирование или синхронизация.Пользователи могут захотеть приостановить работу таких функций для повышения производительности системы, снижения энергопотребления или из-за того, что они отключены.
• Выйти из программы. Предоставьте наиболее подходящий из следующих вариантов:
  • Временно выйти из программы. Программа останавливается и перезапускается при перезапуске Windows. Этот подход подходит для важных системных утилит, таких как программы безопасности.
  • Безвозвратно выйти из программы. Программа останавливается и не перезапускается при перезапуске Windows (если пользователь не решит перезапустить позже).Либо пользователь больше не хочет запускать программу, либо хочет запускать программу по запросу, возможно, для повышения производительности системы.

Хотя рекомендуется предоставить большинство этих параметров в контекстном меню значка, работа программы по умолчанию должна подходить для большинства пользователей. Не включайте все по умолчанию и ожидайте, что пользователи отключат функции. Скорее, включите важные функции по умолчанию и позвольте пользователям включать дополнительные функции по желанию.

Если вы делаете только четыре вещи…

1. Не злоупотребляйте областью уведомлений. Используйте его только как источник уведомлений и статуса, а также для функций без присутствия на рабочем столе.
2. Держите пользователей под контролем. Предоставьте соответствующие параметры для управления значком, его уведомлениями и базовыми функциями.
3. Представляет стандартную настройку, подходящую для большинства пользователей. Позвольте пользователям включать желаемые функции, а не ожидать, что они отключат нежелательные.
4. Воспользуйтесь всеми преимуществами кнопок панели задач Windows 7, чтобы показать статус и повысить эффективность наиболее часто выполняемых задач вашей программы.

Шаблоны использования

Значки области уведомлений имеют несколько шаблонов использования:

Указания

Общие

• Предоставляет только один значок в области уведомлений для каждого компонента.
• Используйте значок с версиями 16×16, 20×20 и 24×24 пикселей. Более крупные версии используются в режимах отображения с высоким разрешением.

Когда показывать

• Для шаблона временного источника уведомлений:
  • Windows отображает значок при отображении уведомления.
  • Удалите значок в соответствии с шаблоном дизайна уведомления:

• Для временного шаблона состояния события отображайте значок, пока событие происходит.
• Для всех других шаблонов отображает значок, когда программа, функция или процесс запущены, и значок является релевантным , если пользователь не очистил свой значок Отображать в области уведомлений параметр (для получения дополнительной информации см. Контекстные меню). Большинство значков по умолчанию скрыты в Windows 7, но пользователь может их переместить в область уведомлений.
• Не отображать значки, предназначенные для администраторов, обычным пользователям. Запишите информацию в журнал событий Windows.

Где показать

• Отображать окна, запускаемые из значков области уведомлений рядом с областью уведомлений.

Windows, запускаемая из области уведомлений, значки отображаются рядом с областью уведомлений.

Иконки

• Выберите значок в соответствии с его шаблоном дизайна:

  Модель	Тип значка
  Состояние системы и доступ	Значок функции системы
  Состояние фоновой задачи и доступ	Значок программы или функции
  Временный источник уведомлений	Значок программы или функции
  Статус временного события	Значок программы или функции
  Минимизированное приложение с одним экземпляром	Значок программы

  В этом примере Outlook использует значок функции электронной почты для временного источника уведомлений и значок своего приложения для свернутого приложения.

• Выберите легко узнаваемый дизайн иконок. Предпочитайте значки с уникальным контуром значкам квадратной или прямоугольной формы. Сохраняйте простой дизайн, предпочитая символы реалистичным изображениям. Примените и другие рекомендации по значкам в стиле Aero.

• Используйте варианты значков или наложения для обозначения статуса или изменений статуса. Используйте варианты значков, чтобы показать изменения количества или силы. Для других типов статуса используйте следующие стандартные оверлеи.Используйте только один оверлей и располагайте его в правом нижнем углу для единообразия.

  Накладка	Статус
  	Предупреждение
  	Ошибка
  	Отключено / Отключено
  	Заблокировано / не в сети

  В этом примере значки беспроводной связи и батареи показывают изменение количества или силы.

  В этом примере наложения используются для отображения состояний ошибок и предупреждений.

• Избегайте полос чисто красного, желтого и зеленого на ваших основных значках. Во избежание путаницы зарезервируйте эти цвета для передачи статуса. Если в вашем бренде используются эти цвета, рассмотрите возможность использования приглушенных тонов для значков в основной области уведомлений.

• Для постепенной эскалации используйте значки, которые становятся все более выразительными по мере того, как ситуация становится более актуальной.

  В этих примерах значок батареи становится более выразительным по мере увеличения срочности.

• Не меняйте статус слишком часто. Значки в области уведомлений не должны быть шумными, нестабильными или требовать внимания. Глаз чувствителен к изменениям в периферическом поле зрения, поэтому изменения статуса должны быть незаметными.

  • Не меняйте значок быстро. Если базовый статус быстро меняется, пусть значок отражает статус высокого уровня.

    Неправильно:

    В этом примере значок модема отображает мигающие индикаторы (как аппаратный модем), но эти изменения состояния не имеют значения для пользователей.

  • Не используйте длительную анимацию для отображения непрерывных действий. Такие анимации отвлекают. Наличие значка в области уведомлений достаточно указывает на непрерывную активность.

  • Короткие, тонкие анимации приемлемы для демонстрации прогресса во время важных временных переходных изменений статуса.

    В этом примере значок беспроводной связи отображает индикатор активности, показывающий, что работа выполняется.

  • Не мигать значок. Это слишком отвлекает. Если событие требует немедленного внимания, используйте вместо него диалоговое окно. Если событие требует внимания, воспользуйтесь уведомлением.

• Не отключать значки в области уведомлений. Если значок в настоящее время не применяется, удалите его.Однако вы можете отображать активированный значок с наложенным на него статусом отключенного состояния, если пользователи могут включить его с помощью значка.

  В этом примере пользователи могут включить вывод звука с помощью значка.

Общие рекомендации и примеры значков см. В разделе «Значки».

Взаимодействие

Примечание: Следующие события щелчка должны происходить при движении мыши вверх, а не вниз.

Ховер

• Отобразить всплывающую или информационную подсказку, которая указывает, что представляет собой значок.

  В этом примере всплывающая подсказка используется для описания значка при наведении курсора.

Рекомендации по тексту подсказок см. В разделе «Текст» данной статьи.

Щелчок левой кнопкой мыши

• Отображать то, что пользователи, скорее всего, хотят видеть , что может быть:

  • Всплывающее окно, диалоговое окно или окно программы с наиболее полезными настройками и часто выполняемыми задачами. Рекомендации по презентации см. В разделе Всплывающие окна области уведомлений.

    В этих примерах щелчок левой кнопкой мыши отображает всплывающие окна с наиболее полезными настройками.

  • Всплывающее меню статуса.

    В этом примере щелчок левой кнопкой мыши отображает всплывающее меню состояния.

    • Соответствующий элемент панели управления.
    • Контекстное меню.

  Пользователи ожидают, что при левом одиночном щелчке мыши что-то отобразится, поэтому при отсутствии отображения значок в области уведомлений не отвечает.

• Отображать контекстное меню только в том случае, если другие варианты не применяются. ; команда по умолчанию выделена жирным шрифтом. В этом случае отобразите то же контекстное меню, которое отображается при щелчке правой кнопкой мыши, чтобы избежать путаницы.

• Предпочитайте использование всплывающего окна над диалоговым окном для более легкого ощущения. Отобразите только самые общие настройки, и они сразу же вступят в силу для упрощения взаимодействия. Закройте всплывающее окно, если пользователь щелкнет в любом месте за пределами окна.

• Отображение небольших окон рядом с соответствующим значком. Однако большие окна, такие как элементы панели управления, могут отображаться в центре монитора по умолчанию.

Двойной щелчок левой кнопкой мыши

• Выполнить команду по умолчанию в контекстном меню. Как правило, здесь отображается основной пользовательский интерфейс, связанный со значком, например связанный элемент панели управления, окно свойств или окно программы.
• Если команды по умолчанию нет, выполните то же действие, что и при нажатии левой кнопки мыши.

Щелкните правой кнопкой мыши

• Отобразить контекстное меню , где команда по умолчанию выделена жирным шрифтом.

Контекстные меню

• Отобразить контекстное меню рядом с соответствующим значком , но подальше от панели задач.
• Контекстное меню может включать следующие пункты , если необходимо, в указанном порядке (точный текст в кавычках):

Первичные команды

Открыть (по умолчанию, список сначала, жирный)

Бег

Вторичные команды

<разделитель>

Приостановить / возобновить команду включения / выключения (галочка)

«Свернуто в область уведомлений» (галочка)

Включить уведомления (флажок)

«Отображать значок в области уведомлений» (галочка)

<разделитель>

«Опции»

«Выход»

• Удалите, а не отключите все элементы контекстного меню, которые не применяются.
• Для команд «Открыть», «Выполнить» и «Приостановить / возобновить» укажет, что именно открывается, запускается, приостанавливается и возобновляется.

В этом примере Защитник Windows имеет определенные команды «Открыть» и «Выполнить».

• Используйте Приостановить / Возобновить выполнение фоновых задач, Включить / Отключить для всего остального.
• Используйте галочки для обозначения состояния. Перечислить и включить все состояния и поставить галочку рядом с текущим состоянием.Не отключайте параметры и не изменяйте метки параметров, чтобы указать текущее состояние.

Правильно:

Неправильно:

В некорректном примере Защитник Windows должен использовать галочку для обозначения текущего состояния.

• Все фоновые задачи должны иметь команду Приостановить / Возобновить. Выбор команды должен временно приостановить выполнение задачи. Пользователи могут захотеть временно приостановить фоновые задачи, чтобы повысить производительность системы или снизить энергопотребление.Приостановленные фоновые задачи перезапускаются при возобновлении пользователем или при перезапуске Windows.
• Разрешить пользователям выбирать или отказываться от различных типов уведомлений. , если в вашей программе есть уведомления, которые некоторые пользователи могут не захотеть видеть. Шаблон уведомления FYI требует от пользователей согласия, поэтому эти уведомления должны быть отключены по умолчанию.

В этом примере Outlook позволяет пользователям выбирать уведомления, которые они получают, с помощью значка.

• При снятии флажка «Отображать значок в области уведомлений» значок удаляется из области уведомлений , но не влияет на базовую программу, функцию или процесс.Пользователи могут повторно отобразить значок в диалоговом окне «Параметры» программы. Не отображать автоматически значок при перезапуске Windows.
• Команда «Выход» закрывает программу текущего сеанса Windows и удаляет значок. Нет команды выхода, если программа не может быть закрыта. Программа перезапускается при перезапуске Windows. Пользователи могут навсегда выйти из программы в диалоговом окне «Параметры».
• Нет команды «О программе». Такая информация должна передаваться с помощью значка, его подсказки и контекстного меню.Если пользователям нужна дополнительная информация, они могут просмотреть основной интерфейс.
  • Исключение: Вы можете указать команду «О программе», если значок предназначен для программы, которая не отображается на рабочем столе.

Общие рекомендации и примеры контекстного меню см. В разделе «Меню».

Расширенные подсказки

• Используйте расширенные всплывающие подсказки только для облегчения понимания информации. Не используйте богатые всплывающие подсказки только для украшения объекта. Если вы не можете использовать богатство, чтобы сделать информацию более понятной, используйте вместо нее простую всплывающую подсказку.

  Неправильно:

  Правильно:

  В неверном примере значок календаря не упрощает понимание даты.

• Используйте краткую презентацию. Используйте сжатый текст и лаконичный макет со значком 32×32 пикселя. Просторные всплывающие подсказки могут отвлекать вас, особенно при непреднамеренном отображении.

• Не помещайте интерактивные элементы управления или элементы в расширенную всплывающую подсказку. Всплывающие подсказки не интерактивны и поэтому не должны отображаться интерактивно. Не используйте синий или подчеркнутый текст.

  Правильно:

  Неправильно:

  В некорректном примере текущий план управления питанием выглядит как ссылка, но щелкнуть по ней невозможно.

Всплывающие окна области уведомлений

• При необходимости представьте всплывающие окна области уведомлений с тремя разделами:
  • Резюме. Отобразить ту же информацию, что отображается во всплывающей подсказке или подсказке значка, возможно, с более подробной информацией. Для единообразия используйте один и тот же текст и значки и, как правило, один и тот же макет (при использовании расширенной всплывающей подсказки). В отличие от информационных подсказок, эта информация доступна при касании.
  • Общие задачи. Представьте наиболее часто выполняемые задачи прямо во всплывающем меню.
  • Ссылки по теме. Укажите не более одной из следующих дополнительных ссылок каждого типа:
    • Ссылка на наиболее часто выполняемую задачу в Панели управления.Укажите, есть ли часто выполняемая задача, которая не может быть представлена ​​в разделе общих задач.
    • Ссылка на соответствующий элемент панели управления. Этот элемент панели управления должен позволять пользователям выполнять любые задачи, которые нельзя выполнить в разделе общих задач.
    • Ссылка на конкретный соответствующий раздел справки. Следуйте стандартным рекомендациям по ссылкам справки.

В этом примере показано всплывающее меню области уведомлений с использованием рекомендованного представления.

Диалоговое окно параметров

• Параметры, недоступные непосредственно из контекстного меню, должны быть в диалоговом окне Параметры. Этот диалог может быть панелью управления функцией.
• Диалоговое окно Параметры может включать следующие элементы в зависимости от ситуации (точный текст в кавычках):
  • Включить [название функции] (флажок)
    • Если снять эту опцию, программа навсегда завершится. Программа может быть перезапущена из пункта ее панели управления. Команда «Выход» в контекстном меню закрывает программу только для текущего сеанса Windows.
  • «Отображать значок в области уведомлений» (флажок)
    • Удаление значка из области уведомлений не влияет на базовую функцию.
    • Выбор этой опции позволяет пользователю восстановить значок, что, конечно, невозможно сделать с помощью самого значка.
• Отключите функции, которые используются редко, или потенциально раздражают или отвлекают. Разрешите пользователям выбирать такие функции.

Общие инструкции и примеры диалогового окна Параметры см. В разделе Окна свойств.

Сворачивание программ в область уведомлений

Примечание. Сворачивание окон программ в область уведомлений больше не рекомендуется для Windows 7. Вместо этого используйте обычные кнопки панели задач. Ваша программа может поддерживать оба механизма для обратной совместимости.

• Чтобы уменьшить беспорядок на панели задач, рассмотрите возможность предоставления возможности сворачивать программы в область уведомлений только в том случае, если выполняются все следующие условия:
  • Программа может иметь только один экземпляр.
  • Программа работает в течение длительного периода времени.
  • Значок показывает состояние.
  • Значок может быть источником уведомления.
  • Это необязательно, и пользователи должны согласиться.
• Используйте кнопку «Свернуть» в строке заголовка приложения, а не кнопку «Закрыть».

Текст

Информационные подсказки

• Подсказка значка должна иметь один из следующих форматов (где название компании указывать необязательно):
  • (Название компании) Название функции, программы или устройства
  • (Название компании) Название функции, программы или устройства — сводка состояния
  • (Название компании) Описание статуса функции, программы или устройства.
  • (Название компании) Название функции, программы или устройства
  • Список статусов с каждым элементом в отдельной строке

Информационная подсказка:

• Ориентируйтесь на самую полезную информацию. Отображение другой информации одним щелчком левой кнопки мыши.

• Будьте лаконичны. Используйте фрагменты предложений или простые утверждения.

• Не используйте конечную пунктуацию, если подсказка не сформулирована как полное предложение.

• Пропустите ненужные слова. Не указывайте версию программного обеспечения или другую постороннюю информацию.

  Неправильно:

  В этом примере подсказка содержит постороннюю информацию.

• Не объясняйте, как взаимодействовать со значком.

  Неправильно:

  В этом примере значок беспроводного сетевого подключения дает инструкции по щелчку правой кнопкой мыши.

Документация

При обращении в область уведомлений:

• Обращайтесь к области уведомлений как к области уведомлений, а не к панели задач.

При обращении к значку в области уведомлений:

• Обращайтесь к значку, используя точное имя, указанное в его подсказке, включая его заглавные буквы, за которым следует значок.
• Для первой справки также обратитесь к области уведомлений.
• По возможности форматируйте текст заголовка полужирным шрифтом. В противном случае заключите заголовок в кавычки, только если это необходимо, чтобы избежать путаницы.

Пример: Чтобы быстро проверить состояние сети, щелкните значок Сеть в области уведомлений.

Что такое подвесной потолок? (с иллюстрациями)

Поддонный потолок — это прямоугольный архитектурный элемент, который может быть перевернут или утоплен. Поддонные потолки могут быть однотонными, витиеватыми, тонкими или драматичными. В этом дизайне обычно используется освещение, и такие потолки часто встречаются в столовых, коридорах и гостиных.

Основное назначение подвесного потолка — разделить обычную плоскую потолочную линию и добавить вариации по высоте для создания архитектурного интереса. Ощущение простора может быть создано за счет внешнего вида разных уровней, а дизайн лотка может сделать низкий потолок более высоким. Перевернутые потолки подносов, у которых дополнительный уровень свешивается вниз, а не утоплен, могут привлечь внимание к объекту, например вытяжке или полке для горшков.

Например, небольшую простую кухню можно сделать более интересной, если в качестве фокуса использовать потолочную стойку для горшков с перевернутыми подносами. Полка для кастрюль может быть окрашена или отделана под потолок, или она может быть совершенно другого цвета и / или материала, чтобы действительно выделяться. Поддонные потолки, перевернутые или встраиваемые, часто имеют декоративную лепнину.

Корона вокруг большого потолочного поддона в столовой или гостиной может быть эффектным и красивым элементом. Стиль можно адаптировать ко всему, от современного до традиционного, в зависимости от типа освещения, используемого в помещении. К этому типу потолка можно добавить все, от люстры до серии подвесных светильников.Некоторые подвесные потолки имеют восьмиугольную форму, а не прямоугольную.

Цвет краски действительно может улучшить потолок поддона. Например, встраиваемый потолок можно покрасить на несколько оттенков темнее основного цвета потолка, чтобы он выглядел еще более утопленным и создавал более сильный контраст.Или, чтобы получить почти световой эффект, глубоко встраиваемый потолочный поддон можно выкрасить в светлый цвет, например, в бледно-голубой. Некоторые люди даже рисуют фрески в углубленной или перевернутой части потолка такого типа. Потолки с перевернутыми лотками также отлично подходят для демонстрации интересной деревянной или металлической поверхности, а также для встроенного освещения.
