В практике отечественного строительства дренаж подвалов и фундаментов зданий до сих пор нечасто используется для защиты подземных конструкций от грунтовой влаги. Но о дренаже фундамента хотя бы широко известно, многие понимают его практическую пользу. А вот дренаж отмостки для большинства застройщиков — непонятная экзотика. Расскажем, как сделать дренаж для отмосткии в каких случаях рекомендовано его устройство.

Содержание

• Зачем нужен дренаж вокруг дома
• Типы дренажа зданий
• Когда стоит делать дренаж отмостки
• Устройство: заглубление и уклон
• Дренаж вместо отмостки
• Куда отводить воду

Зачем нужен дренаж вокруг дома

Вода, столь необходимая нам для жизни — враг подземных строительных конструкций и коммуникаций. И не только потому, что угрожает подмыть фундамент, сделать сырым подвал или даже затопить его. Почти вся территория России, Украины, Белоруссии и Казахстана лежит в климатических зонах, для которых характерны суровые зимы и большая глубина промерзания грунта.Почва и практически все типы грунтов, кроме некоторых скальных, накапливают и удерживают влагу в немалых количествах. После осенних дождей верхний слой грунта оказывается переувлажнённым, поднимается сезонный уровень грунтовых вод (УГВ). Лёд, в который вода превращается при минусовых температурах, расширяется по сравнению с первоначальным объёмом жидкости. Если вода проникла в поры бетона или кирпича, при каждом замерзании она понемногу разрывает бетон или кладку изнутри. Процесс этот идёт мало заметно, но с годами неумолимо разрушает строительные материалы, обладающие открытыми порами.

Другой разрушающий фактор — морозное «пучение» грунтов. Зимой расширяется и грунт, насыщенный влагой. Расширение (пучение) тем больше, чем выше влагосодержание грунтов. Песок, гравий имеют минимальное расширение, глины и суглинки — максимальное. Силы морозного пучения весьма велики и оказывают ощутимое воздействие на подземные конструкции. Если влажный пучинистый грунт промерзает ниже глубины заложения фундамента, конструкция подвергается мощному давлению снизу, расширяющийся грунт стремится выдавить её на поверхность. Треснувшие фундаментные ленты, перекошенные столбчатые основания домов, покосившиеся каменные заборы, не закрывающиеся ворота и калитки, «порванные» подземные коммуникации — свидетельство подобных воздействий. «Выпучивает» и дорожки, отмостку. Конечно, заглубление подземных строительных конструкций ниже глубины промерзания, их утепление и другие приёмы минимизируют воздействие сил морозного пучения. Но отвод излишней грунтовой влаги от фундамента безусловно положительно сказывается на долговечности здания.

Типы дренажа зданий

Для отведения от дома поверхностных (дождевых и талых) вод служит отмостка и (или) система ливне отводов. Влагу, ушедшую в почву и грунт, отводят дренированием. Основные типы дренажа зданий:

• Внутренний дренаж фундамента устраивается внутри периметра наружных стен по всей площади здания. Рекомендуется при строительстве относительно просторных подвалов при высоком уровне грунтовых вод под ними.
• Наружный дренаж фундамента устраивается вдоль наружных стен зданий с подвалами и без оных.
• Дренаж отмостки прокладывают по её наружному контуру. Задача — собрать дождевую воду, которая стекает с покрытия в почву и грунт, отвести её подальше от здания.
• Подземная ливневая система не является элементом дренажа, но она служит тем же целям, отводит осадки от здания.

На практике для одного здания часто совмещают различные типы, сочетая их с общим дренажом земельного участка и подземным ливне отводом.

Когда стоит делать дренаж отмостки

Сухой грунт под зданием — это всегда хорошо. Поэтому дренаж отмосткииифундамента —в любом случае благо, он способствует продлению срока службы здания и элементов благоустройства. Однако его устройство стоит денег и не всегда затраты можно считать оправданными. Мы не видим большого смысла в дренировании отмостки, когда крыша оборудована системой ливне стоков, а вода от них отводится от здания по поверхностным лоткам либо расположенным под землёй трубам.

• Отмостка выполнена не сплошной монолитной, а вымощена тротуарной плиткой, колотым камнем либо иным штучным материалом.

Задача дренирования — не допустить проникновения в грунт вблизи дома стекающих с крыши ливневых вод. Отвод излишней влаги подальше от здания не только позволит сохранить сухим подвал (если он есть), продлить срок службы фундамента, но и предотвратить деформацию самой отмостки.

Устройство: заглубление и уклон

Расскажем подробнее, как правильно сделать дренаж для отмостки:

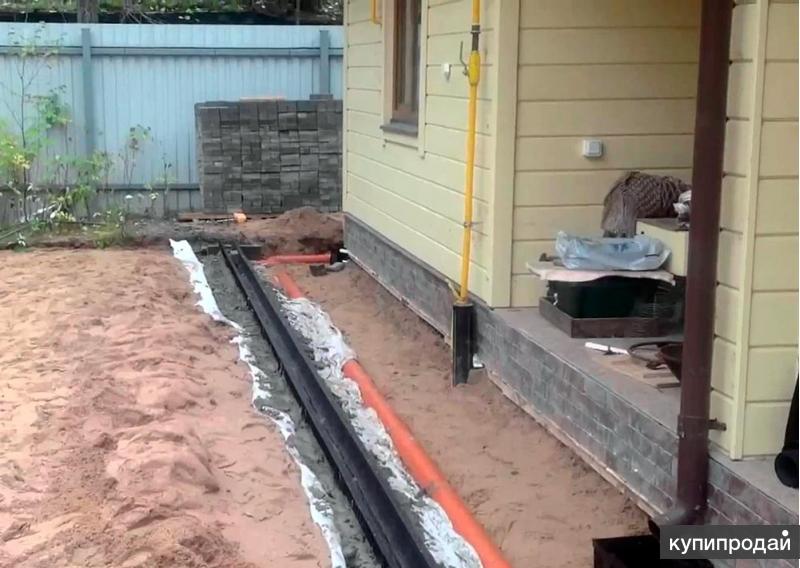

Схема дренирования практически такая же, как для фундамента: трубы прокладываются по всему внешнему периметру. Возможен кольцевой вариант, когда вокруг прокладывают гибкую дренажную трубу с одним дренажным колодцем в нижней точке системы.

Но лучше справится с задачей дренаж пристенного типа.На каждом из поворотов (внешних и внутренних углов) устанавливаются промежуточные колодцы, что увеличивает стоимость системы. Зато прямые перфорированные трубы можно проложить в непосредственной близости от края, за счёт чего они собирают всю воду, стекающую в грунт.

Оптимальный уклон, под которым укладывают трубы в сторону стока — 2 см на 1 п.м. для песчаного грунта и 3 см для глинистого. Глубина, на которой размещается труба, зависит от конструкции отмостки. Как правило, она составляет 20-50 см от поверхности грунта.Перфорированные трубы следует заглубить на уровень или чуть ниже песчано-гравийной подушки, которая служит основой для покрытия. Отметим, что из-за небольшого заглубления дренирование отмостки не собирает грунтовые воды и не заменяет дренаж фундамента и участка от высокого уровня грунтовых вод.

Траншея, в которую укладывается перфорированная труба, по профилю должна быть на 10-15 см шире и глубже трубы. Дно её засыпается материалом, хорошо впитывающим воду:щебнем,гравием или керамзитом. После укладки труб и монтажа колодцев траншею заполняют щебнем на всю высоту, сверху просыпают песком, утрамбовывают, укладывают дёрн. Чтобы засыпка со временем не «заплывала» частицами почвы и грунта, её следует со всех сторон ограничить геотканью, предварительно расстелив нетканое полотно в траншее.

Ещё более эффектным выглядит решение, когда газон подходит непосредственно к стенам дома. В этом случае без дренирования не обойтись, он полностью заменяет отмостку в плане водоотведения.

Конструкция и заглубление дренажа, заменяющего отмостку, могут быть различные. Трубы могут лежать как над, так и под слоем геотекстиля. Конкретное техническое решение принимают в зависимости от типа фундамента здания, вида грунтов и климатических условий.

Куда отводить воду

Вопрос, куда отвести воду из дренажной системы, нередко бывает непросто решить. Центральные ливневые системы, к которым можно было бы подключиться — большая редкость, эти коммуникации существуют только в современных благоустроенных городах и посёлках. Повезёт, если рядом вдоль дороги имеется ров, траншея. Или технический водоём, куда можно отвести лишнюю воду за пределы участка. Если не получается удалить воду из нижнего дренажного колодца самотёком, это можно сделать с помощью насоса. Если отвести воду за пределы участка не представляется возможным, придётся утилизировать воду на самом участке. Это можно сделать, построив подальше от дома поглотительные устройства: колодец или фильтратор. Однако, если уровень грунтовых вод высок, это бесполезно, вода, отведенная от дома, вернётся обратно.В случае, когда отводить воду некуда, участок лежит в низинке, а УГВ высок, смысла делать дренаж вообще нет.

Принимать решение, делать ли дренаж отмостки, каким должна быть его конструкция, необходимо с учётом конкретных условий строительства. Неспециалисту может быть непросто оценить ситуацию, и мы рекомендуем, как минимум, проконсультироваться со специалистами перед началом работ.

Напоследок полезный ролик о том, как сделать дренаж отмостки:

Дренаж.

← Вернуться к списку статей

Требования к устройству дренажного уклона предъявляются в пункте 5.10.3 ВСН 29-85: грунт обратной засыпки должен быть утрамбован и уложен с уклоном от дома для предотвращения стока поверхностных вод к стенам подвалов. Правда, конкретных параметров дренажного уклона почвы в строительных нормах не задается. Их можно найти в Международном строительном коде. По нормам пункта R401.3 IBC/IRC-2012, вокруг фундамента должен быть устроен дренажный уклон почвы минимальной шириной 3 метра от фундамента и высотой падения 15 см. Если уклон такого размера создать невозможно из-за естественных препятствий, требуется создать уклон 5% на первом метре вокруг фундамента и подземный кольцевой дренаж с уклоном 2%.

Схема дренажного профилирования грунта и устройства «мягкой» подземной утепленной отмостки.

По требованиям пункта 5.7.4 СП 31-105-2002 уложенные дренажные трубы сбоку и сверху на высоту не менее 15 см должны засыпаться дренирующим материалом (щебнем или крупнозернистым песком) с содержанием частиц размером менее 4 мм не более 10 % по массе. Толщина этого слоя под подошвой фундамента должна быть не менее 12,5 см, а в плане слой должен выступать на 30 см за наружные грани фундамента. На увлажненных строительных площадках, где часть материала дренажного слоя втапливается в грунт, следует увеличивать толщину этого слоя с таким расчетом, чтобы толщина незагрязненного грунтом основания слоя составила не менее 12,5 см либо использовать геотекстиль.

При необходимости вывести на наружные стены поливочные краны водопровода, их распологают на стенах здания на высоте 35 — 60 см от уровня планировки и дополнительно защищают отмостку водонепроницаемым желобом под краном шириной 20 — 25 см, обеспечивающий отвод воды от здания через отмостку в ливнесточную сеть. Отвод воды с кровли осуществляется наружными или внутренними водостоками, отводящими воду в ливневую канализацию.

О популярной в среде отечественных самостройщиков массивной бетонной отмостке хочется сказать особо. Ее исключительная роль в водоотведении и защите фундамента от сил морозного пучения сильно преувеличена. Без должного кольцевого дренирования фундамента, вода без проблем проникнет к ленте фундамента, даже если она благодаря отмостке будет попадать в грунт в метре от постройки. В особых условиях при плохой дренированности грунтов и широкой засыпке пазух на глубину промерзания (как мы видели выше) действительно нужна широкая отмостка на ширину, равную глубине промерзания грунта, чтобы закрыть засыпанный слой дренажного грунта.

В обычных условиях бетонная отмостка без утепления подлежащего грунта также не способна снизить его промерзание. С другой стороны, при наличии подземного утепления грунта (еще и прикрытого слоем гидроизоляции) и кольцевого дренирования фундамента, бетонная отмостка становится фактически бесполезной.

Действительная роль отмостки – это создание дорожки для прохода вокруг дома, защита от прорастания растений и струй воды с кровли, размывающих почву, и… пожалуй все. Не нужно тратить деньги и силы на грандиозные отмостки толщиной по 15-20 см – они бессмысленны (если, кончено, вы не проводите свое свободное время, катаясь на танке вокруг дома). Если же вы отливаете армированную сварной арматурной сеткой бетонную отмостку, то для нее достаточно толщины 8-9 см (а не 2-3 см как рекомендуется в некоторых руководствах). Можно сделать аккуратное мощение брусчаткой или камнем, или засыпать вокруг дома щебень, мраморную крошку или керамзит поверх заглубленной мягкой утепленной отмостки (Схема №6), которая действительно будет защищать грунт от промерзания.

Стоп-халтура! Некоторые рабочие строители связывают арматурой отмостку вокруг дома и фундамент «для прочности». Такая конструкция отмостки после очередного сезонного цикла подъема опускания грунта оказывается висящей над небольшой полостью под ней, куда охотно затекает вода и поступает оттуда к фундаменту. При отсутствии подземной мягкой отмостки процесс обводнения грунта возле фундамента приведет к улучшенному его промерзанию и увеличению сил морозного пучения.

Запрос на встречу

Правильная отмостка — Не мелочь: Подготовительные земляные работы и дренаж

Состав:

1. Технология устройства отмостки;
2. Земляные работы;
3. Тротуар без дренажа — деньги на ветер;

Каким бы ни был дом – маленьким, большим, каркасным, кирпичным или бревенчатым, он всегда состоит из одних и тех же элементов: фундамента, стен, крыши. И если против важности фундамента или крыши для прочности и надежности строения никто не возражает, то многие другие конструкции могут поставить под сомнение их необходимость.

Пример такого не слишком необходимого, на взгляд обывателя, элемента – отмостка. Если у вас нет сомнений в необходимости ее возведения, в этой статье вы найдете объяснение процесса правильной отмостки.

Устройство отмостки техники

Как было сказано ранее, отмостка используется для защиты любых подземных сооружений от проникновения атмосферных осадков: талых снегов или дождя. Поэтому его делают не только вокруг фундамента здания. С его помощью удаляют воду из колодца, забора, погреба.

Отмостка состоит из двух частей: подстилающего слоя и покрытия. Конструкция отмостки может быть сборной (из крупногабаритных железобетонных изделий) или монолитными перекрытиями из бетона, асфальта или асфальтобетона. Собственно, именно такую ​​зону принято называть слепой зоной .

Хотя есть и другой тип — мягкая отмостка. Его покрытие выполнено из сыпучих материалов крупной фракции (щебня, гравия, гальки), дерна или брусчатки на песчаном основании.

В жесткой отмостке наружное покрытие – гидроизоляционный слой. В мягком слое гидроизоляции, которая защищает нижележащие слои, а фундамент располагается ниже – под дерном или покрытием из сыпучих материалов.

В целом принципы жестких и мягких слепых зон схожи, но есть и отличия, поэтому рассмотрим оба варианта. И начнем с самого начала: строительство обоих видов начинается с земляных работ.

Земляные работы

Однако, если вы только строите дом, рытья канавы можно и не рыть. В случае нового строительства часто уже есть котлован, поэтому фундамент открытый, и дополнительных земляных работ не требуется. В остальных случаях земляные работы проводятся по всему периметру здания.

Ширина отмостки определяется проектом. Минимальная ширина для частного дома допускается 500-600 мм (19,6-23,6 дюйма). полоса отмостки должна быть шире свесов крыши не менее чем на 150–200 мм (5,9–7,9 дюйма).

Если отмостка служит проходом, то оптимальная ширина составляет 1100–1200 мм (3,6–3,9 фута). Широкая конструкция необходима в случае строительства на просадочных грунтах (пористых, с неустойчивыми физико-механическими характеристиками). В общем, чем шире вы это сделаете, тем лучше: отвод воды будет эффективнее.

Траншею следует делать шире планируемой отмостки для удобства установки опалубки и установки бордюров при необходимости. Снять плодородный слой почвы до плотных слоев почвы, например, до слоя глины, но не менее 300 мм (1 фут). основание траншеи выравнивается и уплотняется.

Если есть котлован, сделать гидроизоляцию фундамента и приступить к обратной засыпке.

1 — Фундамент; 2 -стена подвала; 3 -гидроизоляция; 4-листы асбестоцементные плоские; 5 – бетонный цокольный этаж; 6 – зона уплотнения грунта вручную; 7 — граница заполнения дренажа песком; 8 — дренажная трубка; 9-засыпка дренажа щебнем; 10 — слои грунта, уплотненные легкой механической трамбовкой; 11 -отмостка; 12 -вентиляционный короб; 13 – цокольный этаж; 14 -стенка.

После заполнения пазух фундамента промежуточной трамбовкой до уровня 300-350 мм (1-1,1 фута) ниже проектной отметки можно приступать к созданию отмостки. Дальнейшая работа зависит от того, какой вариант дорожного покрытия выбран – жесткий или мягкий.

Тротуар без дренажа — деньги на ветер

Прежде чем перейти к следующим этапам создания отмостки (устройство подстилающего и покрывающего слоев), хочу акцентировать внимание на важном моменте – дренаже. Следует учитывать, что отмостка является частью дренажной системы.

Это не просто красивая дорожка вокруг дома. Отмостка – важный элемент системы отвода воды с участка, в частности, дренажа дома. Поэтому просто сделать бетонную полосу у стены недостаточно.

При установке отмостки необходимо сделать уклон со стороны здания или сооружения наружу. Строительные нормы рекомендуют уклон от 1 до 10%, в зависимости от ширины. То есть, если ширина вашей отмостки 1000 мм (3,3 фута), то разница по высоте относительно горизонтальной плоскости у стены и снаружи отмостки будет от 10 до 100 мм (0,4-3,9 в).

Если воду, стекающую по наклонной плоскости отмостки, не отводить водоотводом, устройство такой конструкции не только не улучшит ситуацию с намоканием и разрушением фундамента, но, скорее всего, усугубит ее. Стекающая вода может затекать под отмостку плиты и просачиваться в стену фундамента.

Конечно, ее количество уменьшится, и чем шире отмостка, тем меньше влаги будет попадать в фундамент. Но покрытие отмостки предотвратит испарение, а влажный грунт зимой промерзнет и сможет разрушить конструкцию.

Если повязка на глаза является последним этапом заполнения основных пазух, вода будет поглощаться глубоким пристеночным дренажем. Если отмостку устраивают в выкопанной траншее, то по краю следует установить водоотводные лотки. Хотя полезно это делать и в том случае, когда есть пристенный водоотвод.

На подготовительном этапе устройства отмостки нельзя забывать о вытекающей из водосточных труб воде. Если планируется устройство ливневой канализации, то водозаборы необходимо монтировать до начала работ по созданию дорожного покрытия под стоками.
