Отмостка на пучинистых грунтах: что это такое, сколько составляют, нормы к ширине, минимальной толщине, какой должна быть высота, оптимальная глубина?

Содержание

что это такое, сколько составляют, нормы к ширине, минимальной толщине, какой должна быть высота, оптимальная глубина?

Отмостка является элементом здания, с помощью которого уменьшается нагрузка на гидроизоляцию основания объекта.

Она служит для отвода воды за границы периметра строения, тем самым защищает опорные части постройки от затопления атмосферными осадками, особенно в период осенне-весеннего максимума.

Это дает возможность сократить объем влаги рядом с фундаментом и избежать процессов приводящих к преждевременному выходу гидроизоляции из эксплуатации.

В этой статье поговорим о размерах отмостки: угле уклона, ширине и высоте, толщине и глубине конструкции, от чего они зависят.

Какими нормами регулируются размеры конструкции?

Требования к строительству отмостки разрозненны и указаны в нескольких директивных документах СНиП, СП и ГОСТ, которые требуют от застройщика создавать конструктивную защиту для дома в виде отмостки. Кроме того параметры и технология ее строительства предусматривается в «Рабочей Документации» строительного проекта.

Нормативы, предусматривающие параметры возведения отмостки здания:

Данными нормами предусмотрено, что при строительстве здания вокруг периметра должна устанавливаться водонепроницаемая отмостка с замкнутым контуром. Для ее обустройства выполняют основу из местного утрамбованного грунта 15 см.

Пирог ее зависит от ее конструкции, климатических и географических особенностей района строительства. Характеристика бетона по морозостойкости должна соответствовать условиям, которые предъявляются к дорожному бетону, конструкция должна иметь уклон в поперечном направлении.

Угол наклона — что это такое?

Уклон отмостки — это отношение разницы по высоте 2-х точек, верхней и нижней, к расстоянию между ними.

Уклон может устанавливаться в градусах или измеряться в процентах. При разработке проекта отмостки обычно уклон обозначается в процентах, чтобы не делать ошибок в расчетах и монтаже.

При проверке уклона, с тем чтобы не выполнять трудоемкие математические подсчеты разработали особый инструмент — уклономер. На рейку укрепляется особая рамка, с маятником внутри, на котором расположен груз и указатель.

Рейку ставят на горизонтальном участке конструкции и по указателю на шкале устанавливают числовое значение в градусах, что позволяет легко перевести градусы в % по таблицам от 1 до 10.

Для чего он нужен?

Уклон отмостки — очень существенная характеристика, от которой зависит функциональность защитного элемента. При обильных природных осадках, если вода не будет отводиться, она сможет поступать к фундаменту через рядом расположенный грунт, что постепенно приведет его и цоколь к деформации.

Уклон планируется от фундамента здания, с тем, чтобы жидкая среда отводилась в почву. В соответствии с требованиями СНиП, он устанавливается исходя из размера ширины отмостки и вида строительного материала.

Можно ли обойтись без него?

Очень маленький уклон выполнять запрещено, в особенности на мягких отмостках, а большой угол зимой будет аварийным из-за обледенения. Огромные негативные последствия будут у дома с отмосткой без уклона, возведенного на пучинистом грунте.

В зимнее время грунт пропитается водой, которая будет расширяться при замерзании, что создаст неравномерно распределенное давление на конструкционных элементах.

Наиболее распространенные последствия в нарушении функциональности дома при отсутствии уклона отмостки:

  • подтопление цоколей и техподполий;
  • появление на стенах биозагрязнений, повреждающих несущие конструкции и вызывающих серьезные болезни у людей;
  • повреждение внешней и внутренней отделки помещений;
  • разрушение опор строения, с последующим снижением несущей способности, с возникновением недопустимых деформаций.

Сколько составляет?

Уклон конструкции устанавливают в зависимости от принятого стройматериала:

  1. Для щебеночных разновидностей в пределах от 5 до 10%, к примеру, при ширине основания в 1 м уклон устанавливается от 5 до 10 градусов.
  2. При укладке наружного слоя из асфальтобетонных материалов этот показатель уменьшается от 3 до 5%.

Застройщик должен понимать, что значит принятый уклон. К примеру, уклон для конструкции, имеющей бетонное финальное покрытие 5%, значит, что на 1 метр ширины высота изменяется на 0,05 м.

Требования к другим параметрам

Кроме уклона, значимым показателями являются при возведении защитной конструкции ее ширина, глубина и высота, которые зависят от типа и уровня промерзания почвы и дополнительной функциональной принадлежности конструкции, например, предназначенной для передвижения только людей или транспорта.

Ширина

Ширина конструкции устанавливается с учетом разновидности грунтов. Для глиняных почв двух типов:

  • первый устойчивый и не проседающий под своей весовой нагрузки либо его проседание не превышает 0.05 м и вызвано внешними факторами;
  • второй — проседающая под собственным весом глина.

Практическими измерения установлено, что минимальная ширина конструкции для 1-го типа грунтов принимают свыше 0.

700 м, а для 2-го – свыше 1.0 м.

Она будет достаточной, если будет выступать на 0.20 м больше выхода кровли над внешними стеновыми конструкциями при расположении на стандартных грунтах и 60 см — для глиняных почв 2-го типа.

Решение по ширине конструкции также зависит от предназначения, которое на нее возлагает застройщик:

  • только защитные для основания и цоколя;
  • комбинированная для защиты и активного перемещения пешеходов к садовым павильонам и вспомогательным помещениям;
  • для защиты и движения транспорта, например, к гаражу.

Толщина

Не менее важной характеристикой, которая учитывается при возведении такого элемента, считается ее толщина.

Она напрямую связана с размерами слоев пирога и ее суммой:

  1. Подушка из песка по нормативу составляет от 100 до 150 мм.
  2. Щебеночный слой либо засыпка гравием от 60 до 100 мм.
  3. Бетон либо иное финишное покрытие от 70 до 120 мм.

Таким образом, минимальная толщина конструкции может быть 230 мм, а наибольшая от 370 мм.

В том случае если застройщик планирует дополнительно возвести конструкцию, как пешеходную дорожку около строения, то строительные нормы предъявляют серьезные требования к этому показателю: одностороннее движение для инвалидов-колясочников -1,2 м, для двухстороннего перемещения — 2 м.

Толщина слоев пирога обязана соответствовать нормам СНиП 2.05.02.85 для дорожек с пешеходно-транспортным назначением:

  • бетон низких марок, 16 см;
  • щебень/гравий, с обработкой вяжущими растворами,18 см;
  • щебень, укатанный по принципу заклинки, 19 см.

Какой должна быть высота?

Высота отмостки диагностируется не от начала укладки пирога, а от нулевого показателя уровня земли. Ее размер ограничен минимальным показателем — 5 сантиметров над уровнем почвы. Для пешеходной дорожки требования более строгие в отношении высоты, которая связана с устройством усиленной подушки.

При применении бетонированной отмостки, высота по наружной кромке принимается — 10 см при небольшой нагрузке, а высота у стены объекта вычисляется по принятому уклону.

Оптимальная глубина

Глубина этого защитного элемента напрямую связана с типами грунта в районе строительства. При пучинистых грунтах по строительным нормам рекомендуется выполнять выемку глубиной не менее 0.4 м. Для этого убирают верхний плодородную землю и некоторую часть пучинистого слоя.

На подготовленное по периметру основание траншеи утрамбовывают песчаную подушку с формированием уклона от строения от 2 до 5%. Песок укладывается слоями по 50-100 мм, каждый слой тщательно увлажняют и трамбуют.

Очень важно застройщику проконтролировать, чтобы уровень заглубления ее не превышал 1/2 от глубины промерзания почвы. Этот показатель можно уточнить в таблице либо получить такую информацию в местном органе архитектуры.

Как правильно рассчитать?

Перед тем как начинать строительство, тщательно измеряют дом по длине и ширине и прорисовывают схему, чтобы точно рассчитать размеры отмостки.

Поскольку она имеет уклон, для определения площади и периметра недостаточно будет знать только габариты дома. К ним потребуется применить расчеты стороны треугольника по углу наклона и сторонам.

Пример расчета отмостки шириной в 1 м, уклоне 5 град при плане дома 10х10 м. По формулам для прямоугольного треугольника, имеющего соответственно углы: 90, 5 и 85 град, формула внешней Д будет равна:

  • 1/sin85 = Д/sin 90;
  • Д = 1* sin90/sin85=1.004 м.

По формулам для прямоугольного треугольника рассчитывают ее сторону, которая является толщиной отмостки около стенки постройки, в данном случае она будет равна 0.087 м

Площадь

Площадь отмостки — это площадь конструкции в горизонтальном сечении по внешней границе. Если периметр дома имеет форму прямоугольника, площадь отмостки можно получить путем умножения стороны Д на его периметр: 1.004*(2*10+2*10) = 40,16 м2.

В том случае, когда строение обладает нестандартной конфигурацией, при определении ее разбивают на несколько элементарных фигур и с учетом допустимого уклона по вышеуказанному порядку производят расчеты.

Одновременно с этим визуальное сечение прокладывается по цоколю с учетом всех выступающих частей: крыльцо, веранда, галерея, пандус и другие элементы здания, которые опираются на несущие конструкции фундамента.

Точное знание площади отмостки относится к важному показателю строительства, от которого зависит правильный выбор технологии и строительных материалов, а также определения количества и стоимости.

Для жилых домов данный размер ложится в основу раздела по благоустройству территории, в котором определяются все необходимые характеристики конструкции. На основании проекта, типовых технологических карт, расценок на СМР, норм затрат труда и расхода материалов определяется технология, трудозатраты и стоимость строительства отмостки.

Как ее посчитать?

Для того чтобы посчитать площадь, необходимо знать уклон отмостки, ширину и периметр дома. Прорисовывают схему дома и отмостки и разбивают на простейшие фигуры. В простейшем случае, дома в плане 10х10м, это будет 1 прямоугольник со сторонами — 10Х10м и 4 прямоугольника со сторонами 1Х1 м.

Пример расчета для дома прямоугольного сечения с размерами в плане АхВ= 10х10 м:

  • периметр дома , 40 м;
  • количество внешних углов , 4 шт.;
  • ширина S, 1 м.

Слои пирога:

  1. Брусчатка, 100 мм.
  2. Гидроизоляция, 10 мм.
  3. Бетон, 100 мм.
  4. Утеплитель, 10 мм.
  5. Гравий/щебень, 300 мм.
  6. Песок, 200 мм.
  7. Общая ширина, 720 мм.

Результаты расчета:

  1. Площадь: ((2*10+2*10)+4*(2*1 +2*1))*1.004= 44.176 м2, с учетом уклона и 44 м2 без уклона.
  2. Объем: 44* 0.72=31.8 м3.
  3. Геотекстиль: 44,176 м2.
  4. Арматурная сетка: 44,176 м2.
  5. Гидроизоляция: 72.4 м2.
  6. Брусчатка: 44,176 м2.
  7. Бетон: 4.4176 м3.
  8. Утеплитель: 2.2 м3.
  9. Гравий: 13.25 м3.
  10. Песок: 8.831 м3.
  11. Длина опалубки: 48 м.
  12. Площадь опалубки: 34.08 м2.

Важность соблюдения

Надежно защитить фундамент и гарантировать продолжительный срок эксплуатации дома может только качественная отмостка.

Правильное соблюдение ее главных размеров по СНИП/ГОСТ/СП обеспечит защиту:

  • цоколя от влияния атмосферной влаги;
  • целостности основания дома;
  • термоизоляции подпольного помещения;
  • грунта от замерзания;
  • фундамента от уничтожения корнями деревьев;
  • вспучивания слоя грунта.

Застройщик должен следить, чтобы конструкция выступала за крышу на 200 мм, что обеспечит качественное водоотведение, если выдержать условие уровня наклона в сторону противоположную от цоколя сооружения.

Нарушение глубины может вызвать разрушение фундамента и цоколя дома из-за зимнего пучения грунта, опасного неравномерным боковым напряжением, способным создать перекос в несущей конструкции.

Заключение

Как и к каждой конструктивной части дома, к отмостке предъявляются высокие требования, которые должны соблюдаться всеми застройщиками. Особенно важны ширина, высота и угол наклона, зависящие от конструктивных особенностей дома, климатических условий и состояния грунта.

Зная, как профессионально выполнить отмостку, можно не только обеспечить продолжительный срок эксплуатации дома и основных его элементов, но и сохранить значительные средства, выполняя технологию ее возведения своими силами.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Как сделать отмостку на пучинистом грунте, правильная гидроизоляция здания

Строительство здания всегда заканчивается сооружением отмостки. Это является обязательным условием для надежной гидроизоляции дома. Естественно, каждый домовладелец желает выполнить данную работу как можно дешевле, но с сохранением качества и надежности защиты сооружения от протечек.

Наиболее популярным является бетонное покрытие. Для почв, склонных к пучению при замерзании, используют в качестве подсыпки глиняный слой в 15 см. Дополнительно применяют слой песка в 8 см. Песок необходим для амортизации между покрытием и основанием. Технологией сооружения бетонной отмостки, также, предусматривается изготовление компенсационных зазоров после укладки подсыпных слоев. Эти зазоры сохранят покрытие цельным зимою, когда на отмостку начнут действовать низкие температуры.

Компенсационные (деформационные) зазоры выполняются по всей протяженности отмостки через каждые 3 метра. Для этого поперек полотна отмостки укладываются рейки из дерева с таким расчетом, чтобы их верхний срез был на одном уровне с верхней плоскостью дорожки. Дополнительно они играют роль маячков, по которым и заливается, и выравнивается поверхность отмостки.

Повысить прочностные характеристики и стойкость внешнего слоя бетонной отмостки к влаге можно путем зажелезнения. Суть этого процесса заключается в засыпке еще влажной поверхности бетона цементным порошком и последующем его заглаживании.

При строительстве на сильно пучинистых почвах отмостка должна иметь арматуру. Это, конечно, повышает ее стоимость, но, в то же время, значительно продлевает срок службы. С арматурой отмостка будет устойчива и к растяжению, тогда как бетон устойчив лишь к сжатию. Для армирования берут стальную сетку с ячейками 10 см.

Более дешевой является отмостка, выполненная из асфальтобетона. Но для ее укладки требуется специально оборудование, поэтому без квалифицированной помощи здесь никак не обойтись. Потребуется подготовка траншеи глубиной около 15-20 см, утрамбовка, засыпка слоем щебня в 15 см, укладка асфальта поверх щебня. После этого поверхность асфальта раскатывается специальным катком.

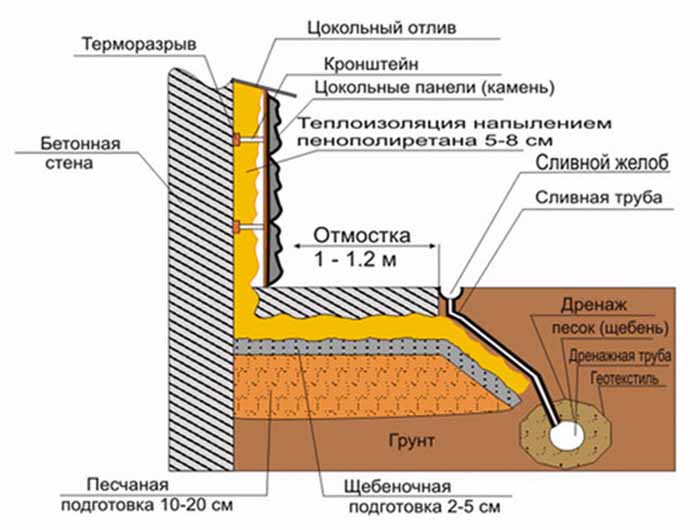

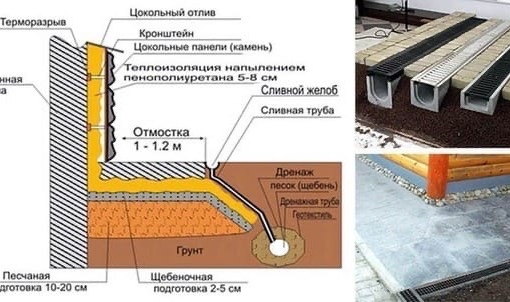

Если по периметру здания будет установлена дренажная система, то можно выполнить отмостку с гидроизоляцией. Для этого на дно траншеи устилается слой геотекстиля, поверх которого насыпается слой щебня. Геотекстиль надежно защитит фундамент от осадков.







Отмостка своими руками — пошаговая инструкция и как утеплить

Значение отмостки

Если фундамент считается основой любого строения и без него практически невозможно что-либо построить, то значение отмостки заключается в том, что она исполняет роль щита, защищающего не только дом, но и фундамент, крыльцо и вообще все что примыкает к строению.

Она выполняет целый набор функций:

  1. Декоративную, облагораживая внешний вид всей постройки и придавая ей основательность и завершенность.
  2. Защитную, представляя собой барьер, не допускающий подтопления фундамента, а значит и дома талыми водами. Благодаря ей нет прямого контакта между основой конструкции в виде фундамента и влагой от таяния снега, дождя или небольшого подтопления, а значит, сильно уменьшается как риск разрушения фундамента, так и скорость его деформации по сроку службы. Система отмостки строится таким образом, чтобы благодаря уклону ее поверхности любые сточные и другие воды максимально быстро стекали в канализационную систему, не застаиваясь возле строения.
  3. Теплоизоляционную, так как сильно уменьшает степень промерзания почвы, а значит и фундамента и дома на нем.
  4. Не дает вспучиваться грунту, уменьшая возможности его движения под конструкцией, что могло бы навредить ее целостности.

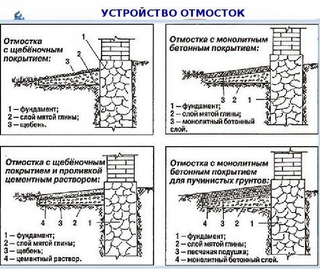

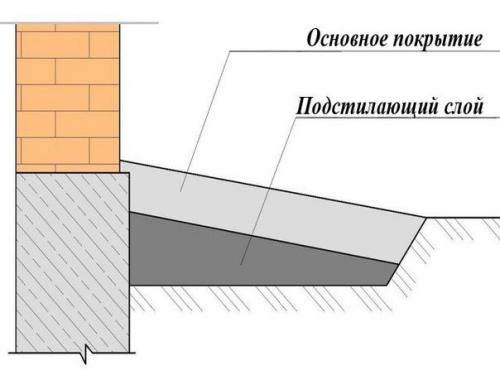

Конструктивно такая система состоит из двух слоев: подстилающего нижнего и верхнего:

  1. Первый выполняет функцию плотного основания для верхнего слоя. Этот слой может выполняться как с уклоном, так и без него. Насыпают его из щебенки, гравия и песка. Оптимальная его толщина – около 2 см.
  2. Второй является собственно защитным чистовым покрытием, защищающим фундамент от воды и по совместительству обеспечивающим более эстетичный вид всего сооружения и близлежащей территории вокруг него. Его толщина составляет около 100 мм. Выполняют его из разных материалов: асфальта, брусчатки, бетона и пр.

Для эффективного выполнения всех задач, возложенных на конструкцию, ее нужно сразу сооружать с оптимальными характеристиками:

  1. В ширину отмостка обязательно должна быть больше выступа кровли, благодаря чему вода с крыши будет капать на нее и быстро стекать в сторону стока. В противном случае вода будет попадать сразу на голую землю и, впитываясь в нее совсем рядом с домом, создавать условия повышенной сырости для фундамента и стен здания. При ее устройстве на песчаном грунте, запас по отношению к кровле должен составлять от 25 до 30 см, что в сумме с ее остальной частью дает полосу не менее 60 – 80 см, но при обустройстве дома на пучинистом грунте это значение желательно довести до 100 см. Непременным ее спутником, опоясывающим по периметру должен быть ливнеотвод, представляющий собой не очень глубокую канавку, по которой вода отводится от самой отмостки. Это поможет предотвратить ее преждевременное разрушение.
  2. Делается она обязательно с уклоном в направлении от стен здания. Точный параметр уклона в градусах в зависимости от особенностей верхнего покрытия будет разным. Например, в случае бетонирования это значение колеблется от 3 до 10 градусов. Минимальный уклон необходимый независимо от типа финишного материала отмостки составляет 1,5 градуса.
  3. Защитное покрытие должно быть цельным по всему периметру здания, то есть опоясывающим его непрерывной лентой вплоть до самых ступенек на крыльце. Любые промежутки крайне нежелательны, так как сильно снижают общее качество и срок службы конструкции.
  4. Такую защитную конструкцию нельзя соединять «намертво» с фундаментом здания из-за того что они существенно отличаются степенью осадки, а значит между домом, оседающим сильнее и быстрее и отмосткой, в любом случае возникнет трещина по всему периметру фундамента. В процессе ее образования и фундаменту и защитному покрытию будет нанесен дополнительный ущерб. Поэтому между основой поддерживающей стены конструкции и обводящей ее полосой должен быть предусмотрен компенсационный шов, то есть промежуток от 1 до 1,2 см. Чтобы через него опять-таки под дом не заливалась вода, его рекомендуется заливать битумом, герметиком, геотекстилем или, в крайнем случае, песком.

Основные этапы возведения

  1. Подготовительный этап – подбор оптимальных, качественных материалов, необходимых инструментов и расчистка строительной площадки. Для начала определяются с шириной отмостки, так как именно этот параметр определяет количество необходимых для заказа материалов. Не стоит на ней сильно экономить, поэтому нужно всегда соблюдать минимум – 25-30 см выступ за линию кровли здания. Далее производят расчет угла будущей конструкции, который оптимальным образом будет обеспечивать эффективный сток с нее воды максимально далеко от самого строения. Делается это исходя из ее размеров, например, угол наклона в 1,5 градуса будет достигнут при разнице ее сторон от 5 до 10 см в зависимости от ширины покрытия. Инструментарий в основном стандартный: лопата, уровень, сито, тачка и т. д. Материалы, стандартные: глина, щебень, песок, и специфические по выбору: цемент, арматура, утеплитель и прочие.
  2. Этап разметки – по всему периметру будущей конструкции вбиваются колышки, по ним натягивается достаточно толстая и прочная веревка. Основной задачей этой операции является добиться одинаковой ширины разметки по всему периметру фундамента здания. В случае с бетонным составом его необходимо замесить для чего оптимальным вариантом является цемент марки М400. Для этого его смешивают с песком и щебенкой в пропорции 1:2:4. Также нужно по линиям разметки прорыть траншею глубиной на один штык лопаты – 25 см. После этого нужно решить делать утепление вокруг дома или сразу приступить к укладке самой отмостки.
  3. Этап утепления является необходимым условием в случае с пучинистым грунтом, которое поможет избежать неравномерного их давления на конструкцию строения в следствие перемерзания почвы. Для этой операции применяется экструдированный пенополистирол на поверхность которого укладывается покрытие из асфальта, цемента или плитки. Далее для укрепления всей конструкции производят армирование.
  4. Этап армирования. Проводится эта процедура путем укладки шести миллиметровых стальных прутьев сеткой с шагом около 100 мм, огораживания размеченного участка опалубкой и заливки в него бетонного раствора. Она напорядок усиливает всю конструкцию долгое время, не давая ей растрескиваться. В месте соединения защитной конструкции с цоколем самого здания предусматривается компенсационный шов, не превышающий 15 мм. Он защищает конструкцию от оседания почвы. Шов заделывают смесями битума, гравия и песка.
  5. Этап укладки верхнего чистового покрытия. В случае с бетоном его максимально плотно, периодически разравнивая, распределяют в границах опалубки. Для наибольшей прочности и влагостойкости желательно проводить сухое железнение свежего покрытия. Для этого на него пока оно еще влажное, насыпают 2-х миллиметровый слой чистого сухого цемента. Сделать это равномерно поможет обычное сито. Далее его трамбуют вручную и оставляют сохнуть минимум в течение 3-4 дней. Для обеспечения равномерности высыхания конструкцию накрывают тканью, периодически поливая ее водой. Устойчивое затвердевание конструкции может занять около недели, после чего ее можно облицовывать, например, плиткой или кислотоустойчивым кирпичом.

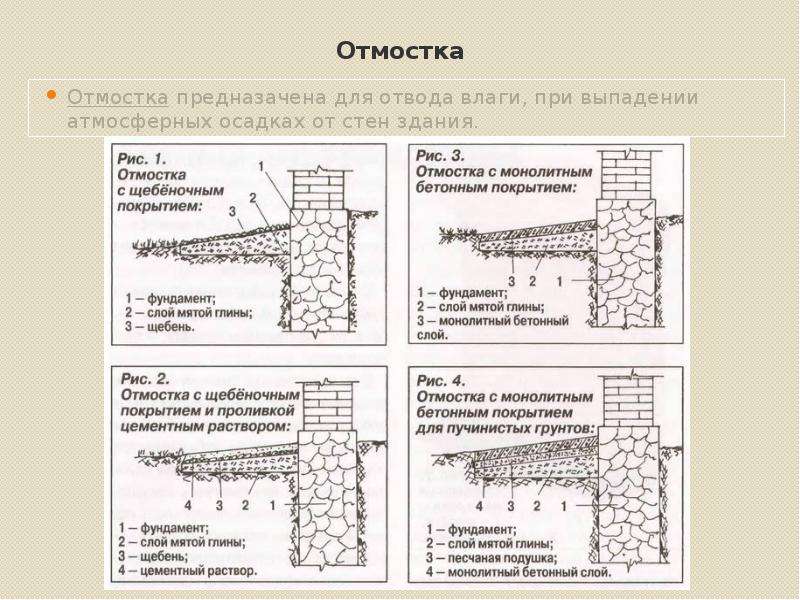

Особенности строительства разных вариантов отмостки

1. Бетонная

Хотя сейчас существует очень широкий выбор материалов и вариантов конструкции отмостки большинство домовладельцев отдают предпочтение именно бетонному исполнению. Такие системы укладывают на подстилающий слой из глины толщиной в 150 мм. В случае с пучинистым типом грунта добавляют под самый низ 80 миллиметровый слой песка.

Чистовое покрытие из бетона не отличается долговечностью и его плиты быстро разрушаться, если между ними при монтаже не предусмотреть деформационные швы через каждые 3 метра. Их заполняют деревянными рейками, предварительно обмазанными битумом. Установив пару таких реек на ребро, между ними заливают бетон. Другой способ организации швов – применение сетки из арматуры, уложенной с большими нахлестами.

В случае обустройства отмостки своими руками, при ее конструировании можно не допускать возможности поглощения воды способом засыпки цемента. Далее свежее покрытие укрывается мокрой тряпкой и консервируется в течение 10 дней. Время от времени застывающую конструкцию необходимо смачивать водой, чтобы процесс ее застывания проходил более медленно и бережно, что позволит избежать ее растрескивания.

В случае колебания между разными видами отмостки, не рекомендуется делать выбор в пользу бетона, так как он обладает не самыми лучшими характеристиками, что выражается, прежде всего, в крайне большом расходе материала особенно при больших объемах работ.

Также работа с ним требует внушительных трудозатрат, что требует если не бригады рабочих, то как минимум помощника при собственноручном проведении работ. Пожалуй, единственным существенным его плюсом является то, что по такому покрытию можно будет удобно передвигаться.

2. Плиткой

Подстилающая подушка под мощение плиткой должна иметь дополнительный слой сверху щебенки в виде песчаной засыпки, толщиной от 8 до 10 см. Плитку всегда укладывают от угла, продвигаясь в направлении от себя.

Элементы размещают по методу кирпичной кладки, то есть со смещением швов в соседних рядах. С помощью уровня проверяют равномерность укладки всех элементов и общий угол образуемой ими отмостки.

3. Мягкая

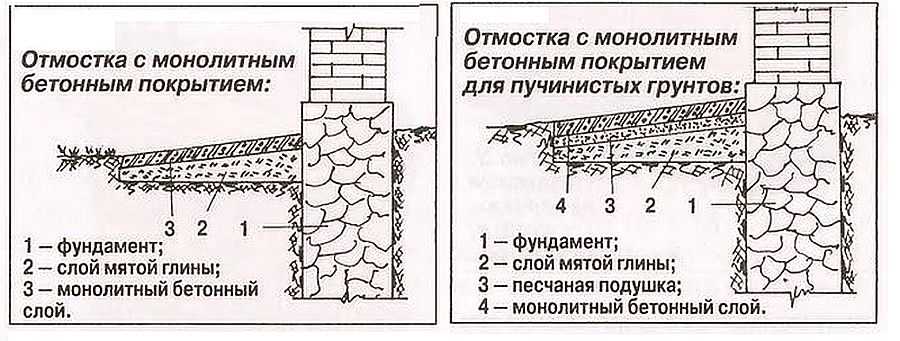

Бетонное покрытие совместимо только с не пучинистыми грунтами, а для таких подвижных почв лучше применять мягкую отмостку. Технология ее укладки включает: раскидывание по периметру фундамента слоя глины под определенным углом, обеспечивающим сток воды, сверху на который ложится гидроизоляционное покрытие в виде пленки или стеклоизола.

Значение плотности первого варианта должно быть в районе 250-300 микрон.

На гидроизоляцию опять насыпают глину, теперь уже вторым слоем в 10-100 мм, сверху на который ложится мелкий гравий.

4. Асфальт

Монолитные конструкции типа асфальта отличаются долговечностью, поэтому при качественной укладке служат не меньший срок, чем само здание. Главный недостаток таких систем – повышенные трудовые и материальные затраты на их возведение.

5. Утепленная

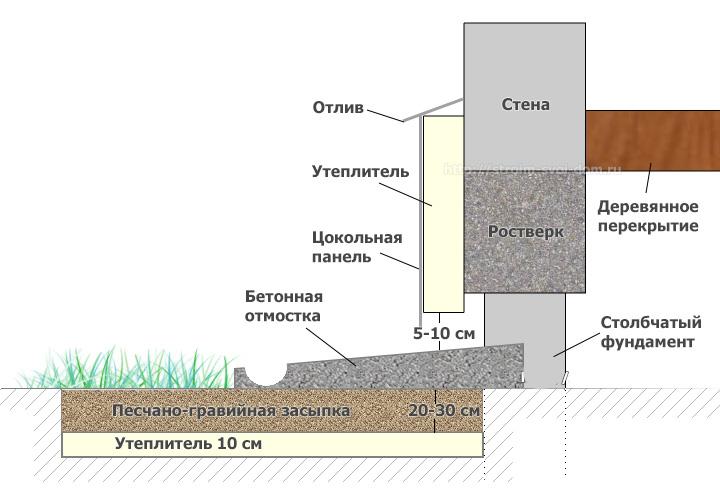

Утепление возможно только для жестких типов отмостки с бетонным или асфальтовым покрытием, а для мягких и полужестких ее типов она будет абсолютно не эффективна. Утепленный вариант является обязательным для строений, имеющих цокольный этаж или погреб.

Для этого используются специальные теплоизолирующие материалы: пеноплекс, пенополистирол или пеностекло. Их необходимо укладывать в отмостку таким образом, чтобы под ней образовалась прослойка из воздуха толщиной до 15 см. В роли гидроизолятора покрытия обычно применяют рубероид или пленку ПВХ.

Другие популярные варианты:

  1. С использованием рубемаста для гидроизоляции. Небольшая песчаная подушка укрывается этим покрытием с загибом его излишков на фундамент здания. Полученную емкость наполняют ПГСом заподлицо с опалубкой, после чего кладется брусчатка как чистовое, защитное покрытие, по которому можно передвигаться.
  2. С геотекстилем, который имеет свойство пропускать сквозь себя воду, но не дает прорастать в конструкцию бурьяну, разрушающему ее целостность.
  3. Также существуют варианты отмосток с использованием гофрированных труб для отвода воды прямо в канализацию и стеклянных бутылок в качестве дешевого и эффективного утеплителя.

Ремонт отмостки

Ремонт проводят, как правило, весной или осенью так как, во-первых, в эти периоды ширина трещин в покрытии максимальна, а во-вторых, при их заделывании свежий материал не должен подвергаться воздействию слишком низких или слишком высоких температур иначе его контакт со старым покрытием не будет долговечным и надежным.

Технология и материалы для ремонта отличаются в зависимости от типа дефектов и самого покрытия.

Так, при небольших повреждениях верхнего слоя просто заделываю образовавшиеся трещины и выбоины раствором цемента, битума или спецсостава, а при тотальном крошении полосы возле дома и глубоких трещинах рекомендуется менять поврежденные участки покрытия целиком вплоть до основания первого слоя.

Работы по демонтажу выполняют при помощи зубила и молотка, путем вырубания целых участков между деформационными швами. Оставшиеся после удаления деформированных кусков бетона углубления заполняют щебнем, утрамбовывают его и заливают сверху новым раствором бетона или асфальта.

Наиболее просто реализуется ремонт плиточной отмостки – независимо от сложности и масштабности повреждений в ней, как правило, достаточно всего лишь заменить дефектные элементы.

В случае мягкой отмостки ремонтные работы, вообще, можно провести, подсыпав с помощью лопаты глины, песка и гравия так, где они вымылись или просели по отношению к общему уровню насыпи.

Блиц-советы

  1. Выполнение любых работ по ее обустройству или ремонту необходимо всегда завершать до наступления холодов.
  2. При ремонте участок нового покрытия рекомендуется укладывать чуть выше старого, чтобы был запас под усадку, после которой он опустится до одного уровня с остальной отмосткой.
  3. Перед укладкой плитки многие обязательно делают хотя бы минимальную стяжку, но в данном случае рекомендуется делать это сразу на предварительно утрамбованный песок, так как это позволит конструкции более эффективно отводить влагу через швы между плитками в грунт. Это особенно важно зимой, когда оставшаяся на плитке вода может быстро превратиться в наледь.
  4. При использовании в конструкции утеплителя его желательно защитить от вероятных повреждений обернув в сетку из стеклопластика.

Статья была полезна?

0,00 (оценок: 0)

Утепление отмостки вокруг дома: способы и инструкции

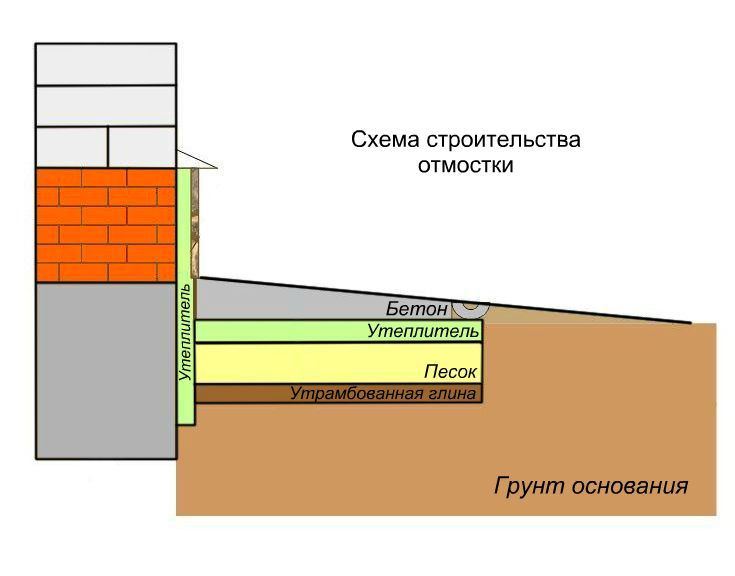

Схема утепления отмостки

Чтобы правильно сделать утепление отмостки своими руками, нужно знать устройство и соблюдать очередность слоев «пирога».

  1. Самый нижний слой – геотекстиль. Это слой, формирующий всю конструкцию.
  2. Следующий слой в 10-15 см составляет песок.
  3. Поверх песочной насыпи кладется слой утеплителя.
  4. Следующий слой – снова песок 15 см.
  5. Снова геотекстиль.
  6. Слой мелкого щебня.
  7. Декоративная плитка (или другой материал).

Для чего и когда нужно утеплять

Отмостка выполняет 4 функции:

  • Отвод атмосферных осадков от основания дома;
  • Исполняет роль теплоизоляции в случае ее утепления, предохраняя грунт от промерзания;
  • Служит декоративным элементом;
  • Обеспечивает более комфортное передвижение по участку.

Если она выполнена по всем правилам, то отводить воду от фундамента она будет и без утепления, но не защитит от пучения грунта, наблюдающегося при сезонном перепаде температур. Когда в большие морозы почвенные воды становятся льдом, объем грунта увеличивается и начинает давить на отмостку и фундамент.

Эти элементы строения подвергаются разрушениям, проявляющимся в виде трещин. Особенно быстро это происходит с отмосткой из-за ее небольшой толщины. Когда она утеплена, грунт под ней и вблизи фундамента не промерзает. Важно параллельно с утеплением делать качественный водоотвод.

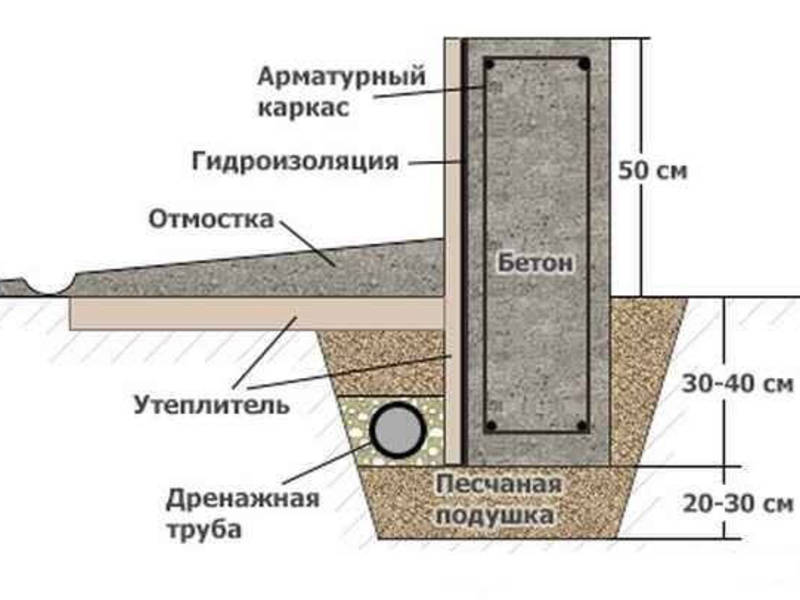

Преимущества утепленной отмостки

Каждый хозяин должен сам решать вопрос утепления цоколя и отмостки, но специалисты настойчиво рекомендуют делать это в случаях, когда дом, где проживают постоянно, стоит на пучинистом грунте на одном из следующих типов фундамента:

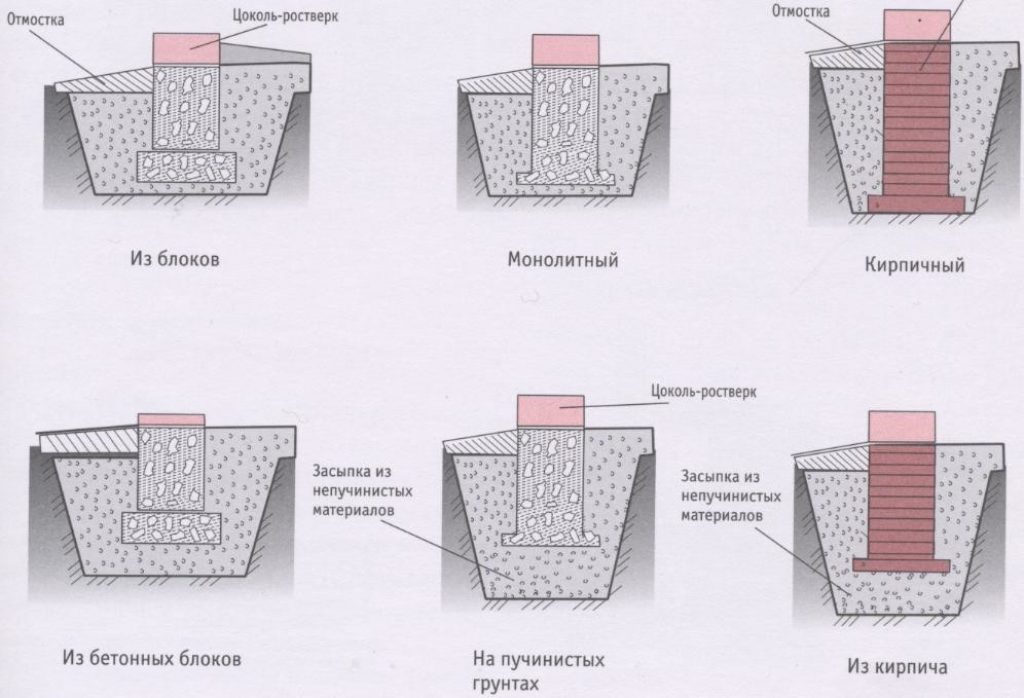

  • Мелкозаглубленном;
  • Свайном;
  • Столбчатом;
  • Плитном.

Лучше утеплить отмостку и тогда, когда имеется цокольный этаж, и если фундамент, находящийся ниже нулевой отметки, не был утеплен при строительстве.

Целесообразность выполнения работ по утеплению отмостки определяется предназначением строения. Если в доме проживают постоянно, то теплоизоляция необходима, а если это дача, куда приезжают только в теплое время, то нет особого смысла вкладывать в нее немалые деньги. Достаточно просто сделать хороший водоотвод от фундамента.

Многие застройщики выполняют отмостку после завершения строительства дома и это главная их ошибка. В идеале все нужно делать в 2 этапа. Первый — устройство черновой отмостки после вертикального утепления фундамента и до окончательной отделки цоколя.

Он включает земляные, подготовительные работы, бетонирование, рытье траншеи для отвода воды от дома. Все это не исключает возможности устройства утепленной конструкции и вокруг эксплуатируемого строения.

Обратите внимание! Траншею для стока воды, следует устелить полиэтиленовой пленкой, зафиксировав ее досками. Таким образом, грунт в районе фундамента не будет напитываться влагой. Все работы нужно выполнить до наступления зимы.

Ко второму этапу — устройству чистовой отмостки, приступают после выполнения отделочных работ фасада и цоколя. Преимущества такого подхода:

  • Не страдает внешний вид цоколя;
  • Исключается такое явление, как зимнее пучение грунта;
  • Обеспечивается надежная опора для строительных лесов.

Существует много рекомендаций относительно ширины отмостки. Многие считают аксиомой тот факт, что она должна выступать по отношению к свесу кровли минимум на 20 см. Но можно и поспорить с этим, ведь водосточная система отводит воду с крыши, и на отмостку она практически не попадает, поэтому минимальная ширина отмостки должна составлять 80 см.

Ширина конструкции играет огромную роль на просадочных грунтах. Рекомендованное нормами значение — от 1,5 до 2 м.

Такая широкая отмостка может обойтись владельцу дороже самого строения, но и не обращать внимания на просадочность грунтов нельзя, т.к. от этого зависит целостность сооружения. Но есть выход — комбинация открытой части конструкции со скрытой отмосткой.

Для чего делается утепление отмостки вокруг дома

Утепление отмостки нужно для того чтобы уберечь ее от преждевременного разрушения вследствие пучения грунта в зимний период.

Есть у этого мероприятия и другие важные функции:

  • Снижение расходов на отопление дома;
  • Уменьшение сдвигов отмостки по отношению к цоколю здания.
  • Улучшение водонепроницаемости отмостки;
  • Возможность сократить глубину фундамента.

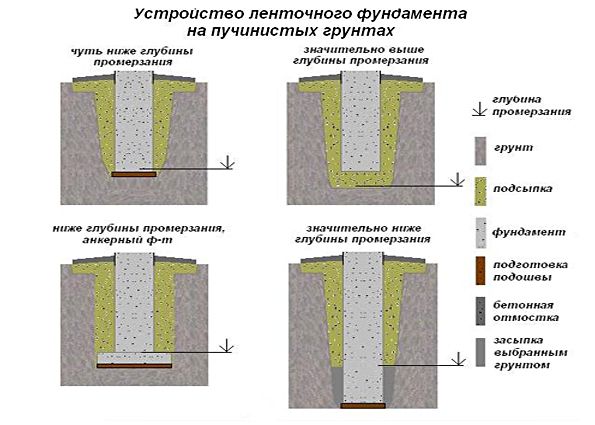

На пучинистых грунтах для определения величины залегания фундамента глубина промерзания имеет определяющее значение, даже если технические требования допускают меньшее заглубление.

И, наоборот: на малопучинистых грунтах глубина закладки фундамента не зависит от величины промерзания грунта вглубь. Глубина его залегания продиктована конструктивными особенностями дома.

Толщина утеплителя

Экструдированный пенополистирол выпускают в плитах. Они имеют разную марку, толщину и габариты.

МаркаТолщина, ммДлина, мШирина, м
ПСБ С-35, 20201,240,64
ПСБ С-35, 30301,20,6
ПСБ С-35, 4040-«--«-
ПСБ С-35, 5050-«--«-
ПСБ С-35, 6060-«--«-
ПСБ С-35, 7070-«--«-
ПСБ С-35, 8080-«--«-
ПСБ С-35, 9090-«--«-
ПСБ С-35, 100100-«--«-
ПСБ С-35, 120120-«--«-
ПСБ С-35, 150150-«--«-

Обратите внимание! Для отмостки наиболее подходящим вариантом является плита толщиной 50 мм и шириной 0,6 м. Из нее выходит лента, утепляющая грунт вокруг дома на ширину 60 см.

Особенности утепления отмостки своими руками

Утепляя отмостку мелкозаглубленного фундамента дома, можно не учитывать промерзание грунта. Таким образом, даже при тратах на устройство утепленной отмостки, экономия будет весьма существенной.

Утепление – затратное мероприятие, но неразумная экономия может привести к бесполезности всех усилий. Работы будут иметь смысл только при параллельном утеплении отмостки, цоколя и фундамента своими руками.

Оптимальным вариантом будет утепление отмостки экструдированным пенополистиролом. Утепление пеноплексом производят в таких местах, где невозможно применение иных утеплителей. Например, в избыточно влажных.

Кроме того он имеет другие преимущества:

  • высокую прочность на сжатие;
  • нулевой показатель водопоглощения и паропроницаемости;
  • долговечность;
  • легкость;
  • морозостойкость;
  • слабую горючесть;
  • экологичность.

Для утепления пеноплексом своими руками нужно применять 50 мм листы в два слоя или 100 мм листы в один слой. Места стыков пенополистироловых листов защитит полиэтилен повышенной плотности. Для этого ее укладывают поверх слоя плит пенополистирола.

Утепление ППУ

Пенополиуретан можно наносить на любую сложную поверхность и поэтому в домостроении его применяют практически везде.

Положительные свойства ППУ:

  • Имеет низкую теплопроводность;
  • Биологически резистентен;
  • Устойчив к разложению;
  • Используется как при низкой, так и при высокой температуре;
  • Требует 2-3 часа на выполнение всех работ;
  • Устойчив к воспламенению;
  • Имеет низкое водопоглощение;
  • Слой нанесения имеет целостность, без зазоров.

Недостаток состоит в токсичности одного из составляющих материала, что требует защитных мер при распылении средства.

Это один из самых распространенных материалов для утепления своими руками разных частей дома. Он эффективен и пожаробезопасен. Отличается величиной гранул (от 2 до 40 мм): гравий, щебень и песок. Керамзитовый песок используется как наполнитель для растворов бетона. Керамзитовый гравий более морозостоек и водостоек, чем песок и щебень. Его используют в основном для утепления своими руками подвалов, гаражей, а также цоколя и отмостки.

Утепление отмостки керамзитом не требует больших затрат и особых знаний. В выкопанное углубление для отмостки закладывается слой глины и гидроизоляции, сверху песок и дронит, как защита от проседания. Затем керамзит и снова слой дронита и песка. Сверху щебень для дизайна территории.

Важный этап утепления – устройство дренажа. Уровень грунтовых вод на влажных участках около 1 метра. При намокании керамзит утрачивает большинство своих теплоизоляционных свойств, из-за этого следует сделать отвод воды от дома.В удалении от основания дома выкапывают траншею, в нее кладут геотекстиль, слой щебня и трубы. Дренажные трубы закрывают слоем щебня, краями геотекстиля и засыпают песком.

Утепленная отмостка важна для обустройства домов на влажных пучинистых грунтах. Напитанная влагой почва с наступлением сильных морозов может начать сдвигаться, подниматься и разрушать фундамент. С потеплением начинается обратный процесс – почва оседает, что также негативно влияет на основу здания.

Основная цель утепления – предотвратить эти процессы. Если известна схема укладки слоев и основные этапы работы, то сделать утепление сможет даже новичок. Утеплитель пеноплекс прост в работе и эффективно защищает нижние элементы здания от холода.

Процесс работы включает в себя следующие этапы:

  1.  Устройство места для последующих манипуляций. Расчищается место, убираются корни, снимается верхний шар земли с растительностью на глубину слоев утеплителя. Нужно верно рассчитать эту величину, она зависит от теплотехнических характеристик.Тщательно убирается вся растительность, поскольку в дальнейшем она будет разрушать своей корневой системой отмостку и само строение.
  2. На расчищенное место укладывается щебень в качестве дренажного слоя. Нужно рассчитать его слой путем вычитания из высоты дерновой прослойки толщину облицовочной плитки и песочной подушки.
  3. Вырытое углубление обносят по периметру опалубкой. Защиту от проникновения влаги следует сделать из глины, которая распределяется по канаве и трамбуется слоем в 25 см.
  4. Насыпается следующий слой песка, для обеспечения усадки поливается водой.
  5. На слой песка укладывается экструдированный пенополистирол.
  6. Поверх полистирола помещается тротуарная плитка или другой материал.

К работам по обустройству утепления отмостки своими руками нужно тщательно подготовиться и определиться в выборе теплоизоляционного материала. Возможность применения какого-либо конкретного материала решается индивидуально в каждом частном случае. Если все сделать качественно и правильно с технологической точки зрения, то результат работы будет радовать долгие годы.

Технология изготовления теплой отмостки

При утеплении отмостки вокруг дома выполняются следующие этапы:

  1. Земляные работы. На этом этапе необходимо выкопать траншею и удалить из нее крупные корневища. Копаем траншею на ширину выступа крыши плюс 20-30 см. Чтобы избежать разрушения защиты фундамента корнями в будущем, обрабатываем землю гербицидами.
  2. Устройство дренажа. Для отвода воды от грунта вокруг жилища обустраиваем дренажный слой. Для этого в траншею засыпаем слой щебня, обеспечив предварительно глиняную подложку из жирной глины. Чем меньше плотность грунта, тем больше слой глины необходимо положить, чтобы избежать продавливания конструкции. Также поверх глины перед засыпкой щебня можно обустроить и слой песка — каждый из слоев сыпучих материалов должен быть шириной 10-15 см.
  3. Укладка утеплителя. Определившись с теплоизоляционным материалом, укладываем его на слой гравия. Если это керамзит, то просто высыпаем щебень в траншею. Если выбираем листовые материалы, то необходимо позаботиться о гидроизоляции стыков пластин. При необходимости обустраиваем армирование теплоизолятора, если материал хрупкий.
  4. Устройство гидроизоляции. Наличие этого слоя также обусловлено выбранным материалом. К примеру, для керамзита гидроизоляция не нужна, а вот пенополистирол или пенопласт необходимо закрыть слоем рубероида или полиэтилена. Такие материалы соединяются на стыках внахлёст до 20 сантиметров.
  5. Отделка. Финишный слой укладывается на гидроизоляционную прослойку — это может быть бетон, плитка или щебень, что придает отмостке законченный вид.

Теплоизоляция отмостки и цоколя способствует снижению потерь тепла, охраняет фундамент от разрушений, вызванных перепадом температур. Технология утепления этих элементов отличается.

Утепление отмостки

Пеноплекс — лучший вариант для утепления
  1. Грунт вокруг фундамента выбирают на ширину около метра на глубину 0,45 м под небольшим уклоном — от 3 до 5%;
  2. Укладывают выравнивающий песчаный слой и тщательно трамбуют, после чего толщина слоя должна составлять не менее 150 мм;
  3. Укладывают максимально плотно пеноплекс или экструдированный пенополистирол;
  4. Расстилают в траншее геотекстиль минимальной плотностью 150 мм и шириной 2 м;
  5. Берут дренажную трубу, укладывают ее на геотекстиль по краю траншеи с выводом в дренажную канаву;
  6. Засыпают щебень поверх трубы и в промежуток между нею и краем утеплителя;
  7. Заворачивают дренажную трубу в геотекстиль вместе со щебнем, наложив вначале край, лежащий на утеплителе, а затем накрыв вторым краем;
  8. Засыпают плиты и трубу песком крупнозерновым на высоту 300 мм и выравнивают, а затем трамбуют поверхность с применением трамбовки. Делают разметку под бордюры, для чего на расстоянии 70 см от фундамента по уровню натягивают нитку;
  9. Монтируют ливнеприемники, установив под водосточной трубой приемный пластмассовый лоток и подсоединив к нему канализационную трубу для наружного применения с выходом в сточную канаву;
  10. Устанавливают и бетонируют бордюры с 2 сторон;
  11. Заполняют внутреннее пространство необходимым количеством песка и снова трамбуют;
  12. Выполняют мощение тротуарной плиткой, бетонным камнем или другим материалом. Высота этого слоя — 600 мм;
  13. Подсыпают грунт по наружному периметру бордюра.
Создание теплоизоляции отмостки

Обратите внимание! Чтобы избежать засорения дренажной трубы перед укладкой обмотайте ее геотекстилем.

Утепление цоколя

Утеплять цоколь пеноплексом или экструдированным пенополистиролом лучше всего при закладке фундамента, но если этот момент упущен, то можно сделать это и в процессе эксплуатации дома.

Схема утепления цоколя

Рассмотрим вариант, когда цоколь и стены дома находятся в одной плоскости. Утепление выполняют в 10 последовательных шагов:

  1. Делают горизонтальную разметку по всему периметру с учетом того, что утеплитель должен выступать на несколько сантиметров за гидроизоляционный слой;
  2. Делают раскрой теплоизоляционного материала, ориентируясь на разметку;
  3. Очищают стены от грязи и пыли, грунтуют;
  4. Наносят на цоколь слой специального клея, с использованием зубчатого шпателя, выбрав за исходную точку угол;
  5. Наносят клей на плиты и присоединяют их к поверхности цоколя, заделывают стыки;
  6. Сверлят отверстия под дюбели, используя перфоратор, забивают крепеж;
  7. Крепят металлический уголок по периметру стены, используя такой же клей, как и для плит;
  8. Наносят слой грунта на плиты;
  9. Разрезают армирующую сетку по габариту плит, смазывают ее клеем и приклеивают на теплоизолятор;
  10. Шпаклюют или облицовывают цоколь, устанавливают отливы.

Утепление под тротуарную плитку

Если в качестве финишной отделки отмостки используют тротуарную плитку, то достаточно обеспечить уклон в 3%. Укладывают ее на слой цементно-песчаной смеси, насыпанной слоем от 2 до 3 см.

Финальная отделка тротуарной плиткой

В процессе укладки плитку подбивают резиновым молотком, чтобы выровнять поверхность в плоскости. По завершении работ ЦПС рассыпают по поверхности, затем проходятся веником, сметая лишнее. Далее, поливают водой, чтобы смесь, находящаяся снизу и попавшая в швы между плитками, схватилась.

Обратите внимание! Бордюр по высоте должен быть заподлицо с плиткой, иначе он будет задерживать воду.

Как видите, положительный результат даст только правильно выполненная работа.

Особенности отмостки на грунтах разного типа

Дом без отмостки – все равно, что с дырой в крыше или без одной стены. Здание вроде стоит, но до конца не достроено, не защищено от внешних факторов и разрушения.

Отмостка – это надежно, безопасно, красиво

Поскольку разновидностей отмостки довольно много, ее наличие или отсутствие в глаза бросается не сразу. Неопытные хозяева-строители порой воспринимают ее исключительно как декоративный элемент и нередко задаются вопросом: «А нужна ли она вообще?» Мол, у соседа вроде нет, и ничего. Да и в интернете полно фото «безотмосточных» домов… Вот и переносят процесс возведения отмостки на потом, на следующий сезон или годика через два.

Сначала скажем кратко: отмостка дому необходима! А теперь подробнее.

Что такое отмостка, зачем она нужна и какая бывает

Дом, даже надежно стоящий на качественном основании, соприкасается с землей. А это значит, что в теплое время года дождевая и талая вода может просочиться внутрь, попасть под здание. В морозы подвал и пол в жилом помещении легко замерзнут, но главное – почва, особенно сыпучая, глинистая, будет вспучиваться, увеличивая вероятность проседания фундамента, его растрескивания и разрушения.

Все эти проблемы способна решить (или свести к минимуму) отмостка – защитное покрытие по периметру фундамента с обязательным отводом воды от дома.

Наличие отмостки придает дому завершенность, украшает его.

Отмостка может быть выполнена в разных вариантах:

  • Из бетона. Один из наиболее популярных вариантов в частном строительстве из-за доступности этого стройматериала, простоты обращения с ним, хороших защитных свойств готового продукта.
  • Из тротуарных плит. Выглядит дороже, чем бетонная, долговечна и практична. Дает возможность использовать огромное разнообразие вариантов раскладки.
  • Из природного камня. Смотрится нестандартно и в то же время солидно, но устроить ее непросто – отмостка делается под уклоном, а камни неровные. Чтобы подогнать их, уложить правильно, нужна сноровка и опыт в подобных работах.
  • Из асфальта – дорого, особенно если сравнивать с вариантом из бетона, зато прочнее и долговечнее.
  • Из насыпных материалов (гравия, щебня и т. п.) – так называемая мягкая отмостка. Одним из ее явных преимуществ перед остальными видами является возможность посадки прямо в нее растений, и это открывает возможность бесконечному разнообразию дизайнерских решений.
  • Из глины. Ее можно назвать прабабушкой современных отмосток. В былые времена дом по периметру фундамента густо смазывали глиной и та отлично защищала от влаги.

Важно! Отмостка из глины – не означает покрытие периметра только глиной. Если вы так сделаете, она просто будет впитывать воду, вспучиваться и вместо защиты, наоборот, сама может повредить фундамент. Этим материалом хорошо лишь промазать периметр (устроить эдакий замок для влаги), сверху уложить песок и гравий, далее – по желанию.

Отмостка из камня смотрится стильно и дорого, обладает хорошими защитными свойствами

Какие факторы учитывать при устройстве отмостки

Любая отмостка состоит из:

  • Нижнего, подстилающего слоя высотой около 20 см. Он укладывается на подготовленную почву. С нее непременно нужно снять плодородный слой, иначе спустя некоторое время вы можете столкнуться с сюрпризом: пробивающимися к солнышку травкой и цветочками или еще хуже – эта же травка начнет расти под покрытием и незаметно воздействовать на отмостку или даже сам фундамент.
  • Непосредственно самого покрытия – около 10 см толщиной. Каким именно оно будет, зависит от ваших потребностей, особенностей конструкции здания и грунта, дизайнерских задумок.

Базовые принципы устройства отмостки:

1. Ее ширина должна быть не менее 60 см и обязательно шире, чем свес крыши.

2. Уклон делаем не менее 3 градусов, иначе теряется функция водоотведения.

3. Не забывайте о принудительном водоотведении в виде желобка или водосточной трубы. Его можно устроить на отмостке любого типа.

4. Между стеной и отмосткой необходим зазор в 1–2 см (компенсационный шов), его можно заполнить песком или другим сыпучим материалом.

Отмостка должна быть шире, чем выступ крыши

Зависимость вида и ширины отмостки от типа грунта

Основное правило при устройстве отмостки на грунтах разного типа: чем шире, тем лучше. Особенно это касается сложных, постоянно меняющихся песчаных и пучинистых почв. Они способны легко впитывать и удерживать влагу, но сами из-за нее же вспучиваются и воздействуют на фундамент. Поэтому обязателен хороший дренаж. Минимальная ширина для отмостки на таком грунте составляет 2 м.

Лишь в случае сухой однородной почвы вы можете обойтись шириной отмостки в 60 см, но все же лучше сделать ее хотя бы метровой.

Отмостка готова

Отмостка, как правило, – завершающий этап строительства. Если он позади, вас можно поздравить.

Правильно уложенная отмостка никакого особого ухода не требует. По ней можно ходить, красить ее (если она выполнена из соответствующих материалов), выращивать на ее верхнем слое (опять же если он приспособлен для этого) растения, упражняться в ландшафтном дизайне.

Если же она уложена неверно, с нарушениями технологии, неопытными рабочими (а устройство отмостки нередко берут на себя сами хозяева, мол, отмостка – это вам не дом, сами справимся), есть вероятность, что ей вскоре потребуется реанимация.

Небольшие трещины и отхождения от фундамента можно залить цементным раствором и попытаться сравнять обновленное и старое покрытия. При серьезных повреждениях может потребоваться полная замена.

Утепленная отмостка своими руками пошаговая инструкция



Утепленная отмостка вокруг дома — продлеваем жизнь фундаменту

Если хозяин дома желает защитить основу строения от избыточной влаги, при этом облагородить внешний вид своего жилища, ему стоит позаботиться о создании отмостки. Осуществляя изготовление данного элемента, многие мастера пренебрегают его теплоизоляцией, что негативно сказывается на качественных характеристиках готовой конструкции. Не стоит допускать подобную ошибку, так как грамотно утепленная отмостка вокруг дома – это гарантия долговечности базисной конструкции.

Для чего нужно утепление отмостки

Когда стены здания начинают покрываться небольшими трещинками, размеры которых увеличиваются с необычайной скоростью, хозяин начинает искать причину происходящего. Все просто: талая и осадочная вода, попадая в грунт и контактируя с базисом, проникает в бетон. Снижение температуры воздуха в ночное время суток приводит к замерзанию жидкости, следовательно, в структуре основания образуются микроскопические разрывы, в которые попадает еще большее количество воды. В случае, когда вокруг здания устроена отмостка, воздействие воды на фундамент снижается. Но зачем утеплять отмостку?

При том, что жидкость отводится от базиса, она все равно распространяется по участку и просачивается в почву, воздействуя на основание. Чтобы обезопасить базу, следует снизить суточные скачки температуры, удерживая температуру фундамента на определенной отметке. Для этого и применяется теплоизоляция: высококлассный утеплитель помогает удержать тепло, приуменьшая влияние холодного воздуха с улицы на основу. Тепло, исходящее от грунта и поступающее от стенок здания, сохраняется, благодаря чему база не промерзает.

Также ответом на вопрос «Нужно ли утеплять отмостку?» могут послужить преимущества теплоизолированной конструкции. Утепленная отмостка позволяет:

  • Сократить расходы на обогрев здания;
  • Приуменьшить подвижки отмостки по отношению к цоколю постройки;
  • Увеличить водонепроницаемость конструкции.

Стоит упомянуть, что существуют ситуации, в которых можно отказаться от теплоизоляции данного конструктивного элемента. Нет необходимости утеплять отмостку вокруг дома, когда:

  • Строение располагается на участке со стабильной почвой, которой не свойственно сезонное пучение;
  • Основание дома относится к малозаглубленному типу (заложено выше уровня промерзания земли).

Естественно, последнее слово остается за хозяином участка. Однако перед тем как утеплить отмостку на мелкозаглубленном фундаменте или на территории с плотным грунтом, следует еще раз подумать, стоит ли тратить деньги, если в этом нет нужды.

Схема теплоизоляции конструкции

Для того чтобы грамотно выполнить теплоизоляцию отмостки, необходимо изучить структуру самой конструкции. Ее основная отличительная черта – многослойность.

Самым первым пластом отмостки является геотекстиль, основная функция которого – формирование конструкции. За первым слоем следует слой песка, толщина которого должна составлять 10-15 см. После песчаной подушки идет слой теплоизоляции. Следующий пласт – это еще одна песчаная подушка толщиной 10-15 см. Далее – снова геотекстиль. Предпоследний пласт – щебень мелкой фракции, а завершающий слой – декоративный материал (к примеру, плитка).

Необычное строение элемента получило название «пирог утепленной отмостки».

Теплоизоляция отмостки листами пенополистирола

Отличным решением является теплоизоляция отмостки пенополистиролом. Чаще всего данный материал применяется в ситуациях, когда другие утеплители не способны справляться с возложенными на них функциями. К примеру, в местах с избыточной влажностью.

Экструдированный пенополистирол обладает множеством преимуществ, среди которых:

  • Особая стойкость на сжимающие нагрузки;
  • Неспособность впитывать жидкость;
  • Долгий срок службы;
  • Небольшая масса;
  • Морозоустойчивость;
  • Плохая горючесть.

Еще одно неоспоримое достоинство – пенополистирол является экологически чистым материалом.

Как правильно сделать утепленную отмостку, используя пенополистирол? Листы толщиной 5 см монтируются в два слоя, плиты, толщина которых равна 10 см – в один слой. Стыки листов защищаются особо плотной полиэтиленовой пленкой, которую настилают поверх теплоизоляционного материала.

Теплоизоляция пенополиуретаном

Данный утеплитель получил популярность благодаря уникальному свойству – материал можно наносить даже на «капризные» поверхности. ППУ очень часто используется в домостроении, основные его плюсы:

  • Слабая теплопроводность;
  • Неподатливость биологическому воздействию;
  • Материал не разлагается;
  • Возможность применения при любой температуре;
  • ППУ не воспламеняется;
  • Пенополиуретан плохо поглощает воду;
  • Нанесенный материал обладает целостностью, без прорех.

Однако если при помощи пенополиуретана выполняется утепленная отмостка вокруг дома своими руками, необходимо помнить о мерах предосторожности: один из компонентов, входящих в состав ППУ, является токсичным.

Утепление посредством керамзита

Керамзит очень часто применяют при утеплении, так как он особо эффективен и не боится высоких и низких температур. Существует несколько разновидностей керамзита:

Именно последний вариант используется в качестве теплоизоляции. Его основное преимущество перед песком и щебенкой – внушительная морозоустойчивость. Кроме того, материал полностью безвреден. В основном керамзитом защищают цоколи, подвальные помещения, гаражи и отмостки. Устройство утепленной отмостки вокруг дома не займет много времени и сил, если остановить выбор на данном материале.

Самостоятельное устройство теплоизолированной отмостки

Теплоизолированная отмостка необходима при возведении дома на влажных грунтах, склонных к пучению. Пропитанная жидкостью земля с приходом холодного времени года может начать двигаться, приподниматься и разрушать базу. Когда наступит потепление процесс пойдет в обратную сторону – грунт осядет, что пагубно повлияет на фундамент. Главная цель теплоизоляции – предотвращение данных процессов.

Итак, как делается утепленная отмостка своими руками? Пошаговая инструкция, описывающая бюджетный способ устройства конструкции, позволит справиться с работой даже новичку.

Шаг 1. Земляные работы

Для начала расчищается место под отмостку: с территории снимается верхний плодородный слой грунта. После этого выполняется канава, глубина которой обуславливается размерами пластов утеплителя. Очень важно правильно определить данную величину, так как именно она влияет на теплотехнические качества будущей отмостки.

Шаг 2. Засыпка щебенки

На очищенный участок земли в качестве дренажного пласта засыпается щебень. Слой щебенки рассчитывается так: от высоты отмостки отнимается толщина отделочного материала и песчаной прослойки.

Шаг 3. Изготовление опалубки

Готовый каркас устраивается по периметру траншеи.

Шаг 4. Водоотталкивающий слой

Как утеплить фундамент и сделать отмостку, чтобы влага не разрушила данные элементы строения? Наилучшей преградой от проникновения жидкости является глина. Ее следует равномерно распределить по траншее и уплотнить. Толщина утрамбованного пласта должна равняться 25 см.

Шаг 5. Засыпка песчаной подушки

Засыпается пласт песка, который смачивается водой и утрамбовывается.

Шаг 6. Укладка теплоизоляции

Лучше всего применять экструдированный пенополистирол, но можно остановиться на любом другом утеплителе.

Шаг 7. Облицовка

Поверх теплоизоляции укладывается отделочный материал.

После того, как облицовка будет завершена, утепленная отмостка из тротуарной плитки может считаться готовой.

Утепленная отмостка вокруг дома: устройство и пошаговая инструкция


Многие мастера пренебрегают теплоизоляцией фундамента, а ведь грамотно утепленная отмостка вокруг дома – это гарантия долговечности базисной конструкции.

Источник: stroimtovarishi.ru



[content-egg module=GdeSlon template=compare]

Утепление цоколя и отмостки вокруг дома: выбор материала, схема устройства

Отмостка представляет собой защитную полосу вокруг фундамента дома. Она защищает цоколь от разрушения влагой и не дает воде вымывать грунт. По функциональности лучшей конструкцией является утепленная отмостка, так как она еще защищает основание дома от промерзания.

Особенности обустройства утепленной отмостки

Прежде чем начать выполнять утепление отмостки, надо правильно определить ее размеры. Узкая конструкция вокруг дома не даст положительных результатов. Кроме утепления фундамента, отмостка предназначена для исполнения главной своей роли, отвода воды от основания дома. Исходя из этого, ее ширина определяется выступом кровли за стены постройки. Отмостка должна быть на 200 мм шире выступа. Можно сделать больше, но это уже эстетичная сторона, зависящая от пожеланий хозяина.

Виды утепленных конструкций

Возведенную своими руками жесткую отмостку из бетона обязательно надо армировать. Только так она приобретет устойчивость к колебанию грунта. Сделать своими руками заливку бетона вокруг дома надо за один раз, чтобы получилась монолитная конструкция. Образование прерываний, особенно на углах постройки, грозит образованием пустот. Кроме того, что они создадут мостики холода, внутри пустот будет скапливаться влага. При сильных морозах вода замерзнет, что грозит разрывом бетонной стяжки.

Проще всего своими руками делается мягкая отмостка. Она напоминает слоеный пирог из разного строительного материала. В качестве утеплителя ее можно засыпать керамзитом или укрыть экструдированным пенополистиролом. При обустройстве фундамента мягкая отмостка является лучшим вариантом выбора для участка с подвижным грунтом. Во время колебаний мягкие слои не потрескаются, как бетонная стяжка. К тому же ее сделать своими руками намного проще, благодаря отсутствию тяжелых работ по бетонированию.

Если на отмостку возлагаются надежды не только как на конструкцию, отводящую воду от фундамента, а еще отводят роль дополнительного утеплителя, то эффективней будет сделать совместное утепление цоколя и отмостки постройки. Особенно это актуально для цокольного этажа или подвала дома.

Что и чем утеплять?

Современный рынок предлагает много разнообразных теплоизоляционных материалов. Но, чтобы сделать эффективное утепление, надо правильно его подобрать:

  • самая простая мягкая отмостка утепляется керамзитом. Этот материал является пожаробезопасным, устойчивым к влаге и большим нагрузкам. Можно, конечно, и жесткую отмостку утеплить керамзитом, даже добавить его в бетон при заливке вокруг фундамента;
  • можно сделать утепление любой отмостки экструдированным пенополистиролом. Плиты хорошо переносят нагрузку, отличаются низкой влагопроницаемостью, а что касается пожаробезопасности, то, находясь внутри отмостки, огонь им не страшен;
  • очень эффективен пенополиуретан. Им можно одновременно сделать утепление любой отмостки и фундамента дома. Наносимая методом напыления пена заполняет все пустоты, образуя после застывания цельное покрытие. Но его недостаток – слишком высокая стоимость и необходимость наличия специального оборудования, что исключает возможность сделать работы своими руками;
  • утепление стен фундамента можно сделать пеноплексом или пенопластом. Это практически одинаковые утеплители, немного отличающиеся своими характеристиками. А вот использовать их в пирог отмостки нежелательно. По сравнению с пенополистиролом, эти материалы хуже переносят нагрузки и присутствие влаги. Кстати, этим же экструдированным пенополистиролом можно утеплить цоколь.

Если на начальном этапе строительства своими руками правильно сделать выбор утеплителя, фундамент дома будет защищен от промерзания.

Изготовление отмостки

Чтобы понять устройство утепленной отмостки, надо узнать, из чего она состоит и как ее сделать своими руками. Сначала давайте узнаем, как выглядит общая схема возведения жесткой и мягкой отмостки, а затем рассмотрим укладку каждого утеплителя. Пошаговая инструкция выглядит так:

  1. Вокруг дома вбивают колышки и натягивают между ними шнур для разметки места будущей отмостки. По шнуру выкапывают траншею. Определение ее ширины рассматривалось выше, а вот глубина зависит от грунта. Если почва глинистая, достаточно 450 мм глубины. На рыхлой почве глубину надо увеличить до 600 мм для укладки глиняного замка.
  2. Вокруг траншеи устанавливают опалубок и приступают к укладке слоев. Если требуется сделать глиняный замок, его делают первым слоем. Глину насыпают толщиной 100–250 мм, что выбирается индивидуально по состоянию грунта. Слой разравнивают, плотно трамбуя, чтобы получился небольшой уклон от фундамента.
  3. Следующим слоем идет песок, толщиной 50–100 мм.
  4. На песок укладывают гидоизоляционную пленку, заворачивая ее на цоколь.
  5. На данном этапе пришло время уложить своими руками утеплитель. Выбранный материал плотно укладывают сверху гидроизоляции. Если решено сделать утепление цоколя, то это тоже выполняют на данном этапе.
  6. Сверху утеплитель укрывают еще одним слоем гидроизоляции и производят опять засыпку слоем песка аналогичной толщины.
  7. На песок укладывают геотекстильное полотно. Оно предотвратит смешивание фракций двух слоев, а в случае с мягкой отмосткой сыграет роль фильтра воды. На геотекстиль насыпают 100 мм слой щебня средней фракции.
  8. Если выбран вариант мягкой отмостки, то сверху щебня насыпают 50 мм песка и укладывают брусчатку или просто засыпают декоративным камнем.
  9. Чтобы своими руками сделать бетонную отмостку, на щебень надо уложить армирующую сетку с ячейками 100х100 мм. Через каждые 3–6 м, на углах и изгибах устанавливают ребром доски. Они нужны для создания деформационных швов, уберегающих стяжку от растрескивания. Вдобавок правильно подобранная высота досок послужит маяками при заливке стяжки.
  10. Бетонный раствор заливают за один день. Когда стяжка застынет, но еще будет сырой, по ней втирают сухой цемент и укрывают пленкой. Такое железнение придаст бетону прочность и уменьшит водопроницаемость.
  11. Сверху застывшей полностью стяжки делают чистовую отделку. Это может быть тротуарная плитка, асфальт, камень или любой другой материал на усмотрение хозяина дома.

Итак, это была рассмотрена общая схема пирога стяжки. Теперь узнаем, как выглядит пошаговая инструкция монтажа каждого вида теплоизоляции. Кстати, чтобы правильно приготовить бетон для стяжки, нужные пропорции можно найти в таблице:

Теплоизоляция отмостки

Укладка теплоизоляции внутрь отмостки дело несложное, но надо отнестись к нему серьезно. В большинстве случаев это именно то, ради чего было начато строительство. Хотя, если говорить о сложности, то пенополистиролом или керамзитом можно утеплить своими руками, а для напыления пенополиуретана придется обратиться к специалистам.

Утепление экструдированным пенополистиролом

Утепление пенополистиролом делают листами толщиной 100 мм в один слой. Если используются листы 50 мм толщины, тогда их укладывают двумя слоями. Причем плиты верхнего ряда должны перекрывать стыки нижнего ряда. Все получившиеся зазоры забивают кусками утеплителя или задувают монтажной пеной. Уложенная вокруг дома теплоизоляция должна выглядеть как монолитное покрытие.

Важным условием является отделение пенополистирола гидроизоляцией от других слоев пирога отмостки. То есть, гидроизоляцию укладывают под листы и сверху. Это связано с тем, что сам утеплитель не боится влаги, но попавшая под него вода при замерзании деформирует плиты.

Схема укладки листов своими руками для жесткой и мягкой отмостки немного отличается:

  • в мягкой отмостке плиты укладывают между двумя слоями песка. Он защищает их и гидроизоляцию от повреждения щебнем;
  • утепление жесткой отмостки можно сделать двумя способами, отличающимися заливкой бетона. В первом случае утеплитель аналогично располагают между двумя слоями песка, а сверху идет щебень, армирующая сетка и бетонная стяжка. При втором способе бетонную стяжку можно залить непосредственно на утеплитель. Его аналогично укрывают гидроизоляцией, сверху перпендикулярно фундамента укладывают пруты арматуры шагом 600 мм. На них кладут армирующую сетку и заливают все бетоном.

Некоторые хозяева делают утепление отмостки пенопластом, несмотря на его худшие характеристики по сравнению с пенополистиролом. Пошаговая инструкция монтажа остается неизменной, так как все эти плиты изготовлены из родственного материала. Только отмостка с пенопластом или пеноплексом прослужит меньше, чем с пенополистиролом.

Утепление пенополиуретаном

Эффективное, но дорогое утепление отмостки получается пенополиуретаном. Его наносят под высоким давлением, поэтому на песок укладывают сначала слой щебня перед напылением, иначе песок просто сдует. Пену наносят на щебень толщиной 70 мм. Через 15 минут она полностью застынет и будет готова к укладке армирующей сетки с последующей заливкой бетонной стяжки.

Срок эксплуатации пенополиуретана около 40 лет, но такой материал дает 100% эффект при совместном утеплении отмостки и фундамента дома.

Применение керамзита

Простейшее утепление отмостки можно выполнить керамзитом. Схема пирога состоит из следующих слоев:

  1. Дно траншеи обустраивают глиняным замком, укрытым слоем гидроизоляции.
  2. Следующий идет слой песка, укрытый дронитом. Этот материал защитит конструкцию от проседания.
  3. Материал засыпают керамзитом, опять укрывают дронитом, а сверху насыпают слой песка.

Вот и все простейшее устройство утепления керамзитом, выполненное своими руками. Сверху песка вокруг дома можно насыпать декоративный щебень или сделать другое покрытие по усмотрению хозяина.

Теплоизоляция цоколя

Утепление фундамента происходит на стадии укладки теплоизоляции в отмостку. Самым эффективным утеплителем является напыляемый пенополиуретан. Его рассмотрели выше, поэтому перейдем сразу к традиционным материалам.

Цоколь можно отделать пеноплексом, пенопластом или пенополистиролом. Процесс монтажа одинаков. Плиты приклеивают клеем к стене, плотно укладывая друг к другу. Только вариант с пенополистиролом предусматривает укладку между ним и стеной гидроизоляции. По углам и в центре для надежности плиты фиксируют пластиковыми дюбелями-зонтиками. Далее, идут отделочные работы. Обычно на плиты наклеивают сетку, грунтуют и покрывают декоративной штукатуркой.

Вот и вся инструкция, указывающая как сделать самостоятельно утепление отмостки и фундамента вокруг дома.

Утепленная отмостка вокруг дома: схема и устройство


Утепленная отмостка защитит дом от промерзания. Для утепления отмостки и цоколя используют: пенополистирол, пеноплекс, пенопласт, керамзит.

Источник: sarstroyka.ru



[content-egg module=GdeSlon template=compare]

Инструкция по утеплению отмостки вокруг дома

Утеплённая правильным образом отмостка представляет собой конструкцию, состоящую из нескольких слоев: гидроизоляционного материала, утеплителя, дренажа. Утепление отмостки предотвращает разрушение фундамента и стен дома, вымывание грунта, а также при постройке здания на пучинистых грунтах помогает избежать разрушительного влияния промерзания почвы.

Схема утепления отмостки

  1. Самый нижний слой – геотекстиль. Это слой, формирующий всю конструкцию.
  2. Следующий слой в 10-15 см составляет песок.
  3. Поверх песочной насыпи кладется слой утеплителя.
  4. Следующий слой – снова песок 15 см.
  5. Снова геотекстиль.
  6. Слой мелкого щебня.
  7. Декоративная плитка (или другой материал).

Для чего делается утепление отмостки вокруг дома

Утепление отмостки нужно для того чтобы уберечь ее от преждевременного разрушения вследствие пучения грунта в зимний период.

Есть у этого мероприятия и другие важные функции:

  • Снижение расходов на отопление дома;
  • Уменьшение сдвигов отмостки по отношению к цоколю здания.
  • Улучшение водонепроницаемости отмостки;
  • Возможность сократить глубину фундамента.

На пучинистых грунтах для определения величины залегания фундамента глубина промерзания имеет определяющее значение, даже если технические требования допускают меньшее заглубление.

И, наоборот: на малопучинистых грунтах глубина закладки фундамента не зависит от величины промерзания грунта вглубь. Глубина его залегания продиктована конструктивными особенностями дома.

Особенности утепления отмостки своими руками

Утепляя отмостку мелкозаглубленного фундамента дома, можно не учитывать промерзание грунта. Таким образом, даже при тратах на устройство утепленной отмостки, экономия будет весьма существенной.

Утепление – затратное мероприятие, но неразумная экономия может привести к бесполезности всех усилий. Работы будут иметь смысл только при параллельном утеплении отмостки, цоколя и фундамента своими руками.

Ширина утепления отмостки должна быть не менее величины промерзания грунта.

Утепление цоколя и отмостки пенополистиролом (плитами пеноплекс)

Оптимальным вариантом будет утепление отмостки экструдированным пенополистиролом. Утепление пеноплексом производят в таких местах, где невозможно применение иных утеплителей. Например, в избыточно влажных.

Кроме того он имеет другие преимущества:

  • высокую прочность на сжатие;
  • нулевой показатель водопоглощения и паропроницаемости;
  • долговечность;
  • легкость;
  • морозостойкость;
  • слабую горючесть;
  • экологичность.

Для утепления пеноплексом своими руками нужно применять 50 мм листы в два слоя или 100 мм листы в один слой. Места стыков пенополистироловых листов защитит полиэтилен повышенной плотности . Для этого ее укладывают поверх слоя плит пенополистирола.

Утепление ППУ

Пенополиуретан можно наносить на любую сложную поверхность и поэтому в домостроении его применяют практически везде.

Положительные свойства ППУ:

  • Имеет низкую теплопроводность;
  • Биологически резистентен;
  • Устойчив к разложению;
  • Используется как при низкой, так и при высокой температуре;
  • Требует 2-3 часа на выполнение всех работ;
  • Устойчив к воспламенению;
  • Имеет низкое водопоглощение;
  • Слой нанесения имеет целостность, без зазоров.

Недостаток состоит в токсичности одного из составляющих материала, что требует защитных мер при распылении средства.

Утепление керамзитом

Это один из самых распространенных материалов для утепления своими руками разных частей дома. Он эффективен и пожаробезопасен. Отличается величиной гранул (от 2 до 40 мм): гравий, щебень и песок. Керамзитовый песок используется как наполнитель для растворов бетона. Керамзитовый гравий более морозостоек и водостоек, чем песок и щебень. Его используют в основном для утепления своими руками подвалов, гаражей, а также цоколя и отмостки.

Утепление отмостки керамзитом не требует больших затрат и особых знаний. В выкопанное углубление для отмостки закладывается слой глины и гидроизоляции, сверху песок и дронит, как защита от проседания. Затем керамзит и снова слой дронита и песка. Сверху щебень для дизайна территории.

Керамзит абсолютно безвреден и хорошо защищает фундамент от проникновения влаги. К тому же, он очень дешев.

Важный этап утепления – устройство дренажа. Уровень грунтовых вод на влажных участках около 1 метра. При намокании керамзит утрачивает большинство своих теплоизоляционных свойств, из-за этого следует сделать отвод воды от дома.

В удалении от основания дома выкапывают траншею, в нее кладут геотекстиль, слой щебня и трубы. Дренажные трубы закрывают слоем щебня, краями геотекстиля и засыпают песком.

Устройство отмостки своими руками

Утепленная отмостка важна для обустройства домов на влажных пучинистых грунтах. Напитанная влагой почва с наступлением сильных морозов может начать сдвигаться, подниматься и разрушать фундамент. С потеплением начинается обратный процесс – почва оседает, что также негативно влияет на основу здания.

Основная цель утепления – предотвратить эти процессы. Если известна схема укладки слоев и основные этапы работы, то сделать утепление сможет даже новичок. Утеплитель пеноплекс прост в работе и эффективно защищает нижние элементы здания от холода.

Процесс работы включает в себя следующие этапы:

  1. Устройство места для последующих манипуляций. Расчищается место, убираются корни, снимается верхний шар земли с растительностью на глубину слоев утеплителя. Нужно верно рассчитать эту величину, она зависит от теплотехнических характеристик. Тщательно убирается вся растительность, поскольку в дальнейшем она будет разрушать своей корневой системой отмостку и само строение.
  2. На расчищенное место укладывается щебень в качестве дренажного слоя. Нужно рассчитать его слой путем вычитания из высоты дерновой прослойки толщину облицовочной плитки и песочной подушки.
  3. Вырытое углубление обносят по периметру опалубкой. Защиту от проникновения влаги следует сделать из глины, которая распределяется по канаве и трамбуется слоем в 25 см.
  4. Насыпается следующий слой песка, для обеспечения усадки поливается водой.
  5. На слой песка укладывается экструдированный пенополистирол.
  6. Поверх полистирола помещается тротуарная плитка или другой материал.

К работам по обустройству утепления отмостки своими руками нужно тщательно подготовиться и определиться в выборе теплоизоляционного материала. Возможность применения какого-либо конкретного материала решается индивидуально в каждом частном случае. Если все сделать качественно и правильно с технологической точки зрения, то результат работы будет радовать долгие годы.

Утепление отмостки вокруг дома: способы и инструкции


В этой статье вы узнаете всё об утеплении отмостки вокруг дома с помощью разных материалов. Подробная инструкция по утеплению отмостки с картинками.

Источник: domzastroika.ru



[content-egg module=GdeSlon template=compare]

Утепление дома по периметру и отмостка своими руками, пошаговая инструкция

Далекие от проблем строительства люди часто считают отмостку удобной дорожкой вокруг дома. Мой друг знает, что просто так ничего не делается. Он завершает строительство загородного дома и его интересует отмостка своими руками, пошаговая инструкция, как сделать правильно. Вопрос: зачем это надо, он задает мне постоянно.

Отмостка вокруг здания, сделанная своими руками защищает фундамент

Мы закончили с Вадиком отделку цоколя его дома. До наступления дождливой осени надо сделать своими руками остальные наружные работы. Первый вопрос, который он задал: что такое отмостка и каковы ее функции?

Размечая вокруг дома ширину будущей траншеи, я объяснил пошаговую инструкцию и назначение отмостки:

  • отмостка защищает фундамент от влаги и разрушения;
  • она служит дополнительным утеплением здания по периметру;
  • по ней отводится от цоколя дождевая вода и стекает тающий снег;
  • поскольку она необходима, то ее используют архитекторы как элемент наружного дизайна.

Отмостка защищает фундамент от влаги и разрушения

Реставрация старого здания начинается с отделки фундамента и отмостки. Без этого невозможно избавиться от сырости не только в цокольных помещениях, но и не первом этаже. Утепление верхнего слоя грунта по периметру уменьшает промерзание почвы возлефундамента. Качественная дорожка вокруг дома экономит энергию на обогрев, сохраняя в здании тепло. Работа не сложная и ее можно сделать своими руками.

Пошаговая инструкция создания отмостки своими руками, как элемента наружного дизайна

Отмостка вокруг дома

Дизайнеры используют отмостку как элемент композиции. Она подчеркивает линию дома, отделяя его от газонов и двора. Построенная из одного материала с отделкой цоколя, дорожка визуально делает здание выше. Фасад приобретает завершенность. Строение кажется массивнее. Есть пошаговая инструкция, как сделать все своими руками, не оплачивая работу специалистов.

Для создания единого ансамбля дома и окружающего ландшафта, используют одинаковое покрытие дорожек по двору и отмостки. Материал и цвет подбирается в соответствии архитектурному стилю здания. Плитка может быть массивной из натурального, искусственного камня. Для деревянных строений выбирают покрытие близкое к песку, природным тонам. Авангард подчеркивается яркими тонами и нестандартными формами. Техно подходят строгие глянцевые отделки и острые углы поворотов.

Размеры и уклон дорожки вокруг дома, делаем своими руками

Мы обошли с Вадиком вокруг дома, отмечая на земле линию навеса кровли. Крыша имеет сложную конфигурацию и разный размер наклона и нависания. Выбрали самый большой размер, добавили 20 сантиметров. Разметили ширину будущей отмостки, которую сделаем своими руками. От стен здания по углам откладывали одинаковый размер перпендикулярно плоскости цоколя. С помощью шнура разметили линии, продолжив их по углам до узла – пересечения.

Ширина отмостки должна быть не менее 60 сантиметров. При этом проверяется размер по карнизным свесам. Вода с крыши не должна падать на грунт, а стекать по дорожке. От границы стока следует отступить наружу 20 – 25 сантиметров. Полученное значение отмеряется от фундамента. Мы определили наибольший размер и отметили его по всему периметру. Разная ширина отмостки возможна. Но она хуже смотрится. Ведь нам важен и дизайн нашего дома.

Вода не должна попадать на примыкание дорожки и фундамента. Поэтому делается уклон от цоколя. Край должен быть выше грунта.

Схема конструкции отмостки

Глубина канавы под отмостку считается по высоте слоев, которые будут засыпаться в нее:

  • 10 см – глина для уплотнения и выравнивания основания;
  • 15 см утрамбованный песок;
  • 20 см щебень;
  • 10 см песок под плитку.

Теперь мой подручный получил пошаговую инструкцию и начал своими руками копать траншею вдоль фундамента вокруг дома на глубину 55 сантиметров. Чтобы края не осыпались, он сразу устанавливал опалубку – сбитые доски. Край щита должен выступать над поверхностью грунта на несколько сантиметров, если делается заливка отмостки.

Устройство отмостки из керамической плитки

Подготовительные работы, утепление периметра: пошаговая инструкция

На нормальных по влажности почвах глину можно не насыпать и слой гравия сделать меньше. В нашем случае дом стоит в низине, рядом речка и нужна усиленная гидроизоляция. Примыкание отмостки к основанию дома должно быть плотным. Для этого поверхностьфундамента полностью очищается.

На дно своими руками насыпали глину и с помощью угольника сразу утрамбовали ее с наклоном от здания. Перепад по высоте составил 2 – 3 сантиметра на ширину. Сверху уложили гидроизоляцию, соблюдая пошаговую инструкцию. Можно использовать обычную пленку. Вадик решил перестраховаться, сделать на века. Полосу рубероида отрезали на 20 сантиметров больше и загнули вдоль линиипримыкания с фундаментом.

Утепление и гидроизоляция отмостки

Теперь у нашего здания надежная защита от разрушения водой. Вся влага, что попадет с почвы, стечет по наклону гидроизоляции.

Песок насыпали ровным слоем и утрамбовали, выдержав угол наклона. Прижимная планка прикрепила к основанию дома узел из рубероида на глине и выложенного поверх песка геотекстиля. Пористая ткань пропустит влагу и удержит гравий, не давая ему продавливать песок. Точно также второй слой материи уложили на щебень. Если делается заливка отмостки бетоном, то толщина слоя щебня больше, до самого верха траншеи. Для хорошей усадки полили все водой и подождали несколько дней.

Утепление отмостки пеной

Заливка стяжки отмостки своими руками, пошаговая инструкция

В районах с глубоким промерзанием грунта на щебень можно своими руками положить утеплитель. Это будет минвата или пенопласт, решать хозяину. Гигроскопичному материалу нужна защита от влаги. Он покрывается пленкой и сверху укладывается металлическая сетка. По линии примыкания гидроизоляция крепится к поверхности фундамента. Угол наклона необходимо выдерживать на всех материалах подушки. Это защита основания от разрушения.

Заливка отмостки цементным раствором

Заливка отмостки делается по маякам. Натягиваются шнуры вдоль фундамента и по краю дорожки на уровне поверхности. Через каждый метр устанавливается пропитанная битумом доска, выставляется верхним торцом на уровне меток. По ней заливается раствор, определяется наклон. Эти планки остаются в бетоне и служат компенсаторами линейного расширения стяжки от перепада температур. В местах, где проходит узел труб водопровода и канализации, заранее надо сделать отводы под дорожкой.

Большой объем работы по бетонированию отмостки самостоятельно сделать сложно. Я использую разделение планками и заполняю по метру между ними. Затем выравниваю по завершении всех работ и затираю сухим цементом – железню. Примыкание цоколя к отмостке закрываю отливами в цвет отделки. Это предотвращает разрушение, и улучшает дизайн фундамента.

Пошаговая инструкция кладки плитки своими руками

Отмостка из тротуарной плитки

Мой друг не ограничен в средствах и своими руками делает строительные работы по защите здания для повышения своего уровня. Поэтому для него важен внешний вид двора. Он разработал дизайн отделки фасада, превратив строение в замок. Выступающая часть фундамента и цоколь выложены натуральным камнем. Для отмостки купил плиты из того же материала.

На второй слой геотекстиля мы насыпали песок, утрамбовали его. Затем я начал выкладывать плитку. Вадик поливал водой, засыпал зазоры. Для работы с тротуарной плиткой нужен навык. Мой подсобный рабочий боялся все испортить и просто помогал мне. Когда все было уложено, мы закрепили отливы, защитив примыкание.

Отмостка своими руками – пошаговая инструкция


Пошаговая инструкция отмостки своими руками. Размеры и уклоны дорожки. Подготовительные работы, утепление периметра. Заливка стяжки. Укладки плитки.

Источник: pootdelke.ru



[content-egg module=GdeSlon template=compare]

Отмостка своими руками — пошаговая инструкция

Значение отмостки

Если фундамент считается основой любого строения и без него практически невозможно что-либо построить, то значение отмостки заключается в том, что она исполняет роль щита, защищающего не только дом, но и фундамент, крыльцо и вообще все что примыкает к строению.

Она выполняет целый набор функций:

  1. Декоративную, облагораживая внешний вид всей постройки и придавая ей основательность и завершенность.
  2. Защитную, представляя собой барьер, не допускающий подтопления фундамента, а значит и дома талыми водами. Благодаря ей нет прямого контакта между основой конструкции в виде фундамента и влагой от таяния снега, дождя или небольшого подтопления, а значит, сильно уменьшается как риск разрушения фундамента, так и скорость его деформации по сроку службы. Система отмостки строится таким образом, чтобы благодаря уклону ее поверхности любые сточные и другие воды максимально быстро стекали в канализационную систему, не застаиваясь возле строения.
  3. Теплоизоляционную, так как сильно уменьшает степень промерзания почвы, а значит и фундамента и дома на нем.
  4. Не дает вспучиваться грунту, уменьшая возможности его движения под конструкцией, что могло бы навредить ее целостности.

Конструктивно такая система состоит из двух слоев: подстилающего нижнего и верхнего:

  1. Первый выполняет функцию плотного основания для верхнего слоя. Этот слой может выполняться как с уклоном, так и без него. Насыпают его из щебенки, гравия и песка. Оптимальная его толщина – около 2 см.
  2. Второй является собственно защитным чистовым покрытием, защищающим фундамент от воды и по совместительству обеспечивающим более эстетичный вид всего сооружения и близлежащей территории вокруг него. Его толщина составляет около 100 мм. Выполняют его из разных материалов: асфальта, брусчатки, бетона и пр.

Для эффективного выполнения всех задач, возложенных на конструкцию, ее нужно сразу сооружать с оптимальными характеристиками:

  1. В ширину отмостка обязательно должна быть больше выступа кровли, благодаря чему вода с крыши будет капать на нее и быстро стекать в сторону стока. В противном случае вода будет попадать сразу на голую землю и, впитываясь в нее совсем рядом с домом, создавать условия повышенной сырости для фундамента и стен здания. При ее устройстве на песчаном грунте, запас по отношению к кровле должен составлять от 25 до 30 см, что в сумме с ее остальной частью дает полосу не менее 60 – 80 см, но при обустройстве дома на пучинистом грунте это значение желательно довести до 100 см. Непременным ее спутником, опоясывающим по периметру должен быть ливнеотвод, представляющий собой не очень глубокую канавку, по которой вода отводится от самой отмостки. Это поможет предотвратить ее преждевременное разрушение.
  2. Делается она обязательно с уклоном в направлении от стен здания. Точный параметр уклона в градусах в зависимости от особенностей верхнего покрытия будет разным. Например, в случае бетонирования это значение колеблется от 3 до 10 градусов. Минимальный уклон необходимый независимо от типа финишного материала отмостки составляет 1,5 градуса.
  3. Защитное покрытие должно быть цельным по всему периметру здания, то есть опоясывающим его непрерывной лентой вплоть до самых ступенек на крыльце. Любые промежутки крайне нежелательны, так как сильно снижают общее качество и срок службы конструкции.
  4. Такую защитную конструкцию нельзя соединять «намертво» с фундаментом здания из-за того что они существенно отличаются степенью осадки, а значит между домом, оседающим сильнее и быстрее и отмосткой, в любом случае возникнет трещина по всему периметру фундамента. В процессе ее образования и фундаменту и защитному покрытию будет нанесен дополнительный ущерб. Поэтому между основой поддерживающей стены конструкции и обводящей ее полосой должен быть предусмотрен компенсационный шов, то есть промежуток от 1 до 1,2 см. Чтобы через него опять-таки под дом не заливалась вода, его рекомендуется заливать битумом, герметиком, геотекстилем или, в крайнем случае, песком.

Основные этапы возведения

  1. Подготовительный этап – подбор оптимальных, качественных материалов, необходимых инструментов и расчистка строительной площадки. Для начала определяются с шириной отмостки, так как именно этот параметр определяет количество необходимых для заказа материалов. Не стоит на ней сильно экономить, поэтому нужно всегда соблюдать минимум – 25-30 см выступ за линию кровли здания. Далее производят расчет угла будущей конструкции, который оптимальным образом будет обеспечивать эффективный сток с нее воды максимально далеко от самого строения. Делается это исходя из ее размеров, например, угол наклона в 1,5 градуса будет достигнут при разнице ее сторон от 5 до 10 см в зависимости от ширины покрытия. Инструментарий в основном стандартный: лопата, уровень, сито, тачка и т. д. Материалы, стандартные: глина, щебень, песок, и специфические по выбору: цемент, арматура, утеплитель и прочие.
  2. Этап разметки – по всему периметру будущей конструкции вбиваются колышки, по ним натягивается достаточно толстая и прочная веревка. Основной задачей этой операции является добиться одинаковой ширины разметки по всему периметру фундамента здания. В случае с бетонным составом его необходимо замесить для чего оптимальным вариантом является цемент марки М400. Для этого его смешивают с песком и щебенкой в пропорции 1:2:4. Также нужно по линиям разметки прорыть траншею глубиной на один штык лопаты – 25 см. После этого нужно решить делать утепление вокруг дома или сразу приступить к укладке самой отмостки.
  3. Этап утепления является необходимым условием в случае с пучинистым грунтом, которое поможет избежать неравномерного их давления на конструкцию строения в следствие перемерзания почвы. Для этой операции применяется экструдированный пенополистирол на поверхность которого укладывается покрытие из асфальта, цемента или плитки. Далее для укрепления всей конструкции производят армирование.
  4. Этап армирования. Проводится эта процедура путем укладки шести миллиметровых стальных прутьев сеткой с шагом около 100 мм, огораживания размеченного участка опалубкой и заливки в него бетонного раствора. Она напорядок усиливает всю конструкцию долгое время, не давая ей растрескиваться. В месте соединения защитной конструкции с цоколем самого здания предусматривается компенсационный шов, не превышающий 15 мм. Он защищает конструкцию от оседания почвы. Шов заделывают смесями битума, гравия и песка.
  5. Этап укладки верхнего чистового покрытия. В случае с бетоном его максимально плотно, периодически разравнивая, распределяют в границах опалубки. Для наибольшей прочности и влагостойкости желательно проводить сухое железнение свежего покрытия. Для этого на него пока оно еще влажное, насыпают 2-х миллиметровый слой чистого сухого цемента. Сделать это равномерно поможет обычное сито. Далее его трамбуют вручную и оставляют сохнуть минимум в течение 3-4 дней. Для обеспечения равномерности высыхания конструкцию накрывают тканью, периодически поливая ее водой. Устойчивое затвердевание конструкции может занять около недели, после чего ее можно облицовывать, например, плиткой или кислотоустойчивым кирпичом.

Особенности строительства разных вариантов отмостки

1. Бетонная

Хотя сейчас существует очень широкий выбор материалов и вариантов конструкции отмостки большинство домовладельцев отдают предпочтение именно бетонному исполнению. Такие системы укладывают на подстилающий слой из глины толщиной в 150 мм. В случае с пучинистым типом грунта добавляют под самый низ 80 миллиметровый слой песка.

Чистовое покрытие из бетона не отличается долговечностью и его плиты быстро разрушаться, если между ними при монтаже не предусмотреть деформационные швы через каждые 3 метра. Их заполняют деревянными рейками, предварительно обмазанными битумом. Установив пару таких реек на ребро, между ними заливают бетон. Другой способ организации швов – применение сетки из арматуры, уложенной с большими нахлестами.

В случае обустройства отмостки своими руками, при ее конструировании можно не допускать возможности поглощения воды способом засыпки цемента. Далее свежее покрытие укрывается мокрой тряпкой и консервируется в течение 10 дней. Время от времени застывающую конструкцию необходимо смачивать водой, чтобы процесс ее застывания проходил более медленно и бережно, что позволит избежать ее растрескивания.

В случае колебания между разными видами отмостки, не рекомендуется делать выбор в пользу бетона, так как он обладает не самыми лучшими характеристиками, что выражается, прежде всего, в крайне большом расходе материала особенно при больших объемах работ.

Также работа с ним требует внушительных трудозатрат, что требует если не бригады рабочих, то как минимум помощника при собственноручном проведении работ. Пожалуй, единственным существенным его плюсом является то, что по такому покрытию можно будет удобно передвигаться.

Подстилающая подушка под мощение плиткой должна иметь дополнительный слой сверху щебенки в виде песчаной засыпки, толщиной от 8 до 10 см. Плитку всегда укладывают от угла, продвигаясь в направлении от себя.

Элементы размещают по методу кирпичной кладки, то есть со смещением швов в соседних рядах. С помощью уровня проверяют равномерность укладки всех элементов и общий угол образуемой ими отмостки.

Бетонное покрытие совместимо только с не пучинистыми грунтами, а для таких подвижных почв лучше применять мягкую отмостку. Технология ее укладки включает: раскидывание по периметру фундамента слоя глины под определенным углом, обеспечивающим сток воды, сверху на который ложится гидроизоляционное покрытие в виде пленки или стеклоизола.

На гидроизоляцию опять насыпают глину, теперь уже вторым слоем в 10-100 мм, сверху на который ложится мелкий гравий.

Монолитные конструкции типа асфальта отличаются долговечностью, поэтому при качественной укладке служат не меньший срок, чем само здание. Главный недостаток таких систем – повышенные трудовые и материальные затраты на их возведение.

5. Утепленная

Утепление возможно только для жестких типов отмостки с бетонным или асфальтовым покрытием, а для мягких и полужестких ее типов она будет абсолютно не эффективна. Утепленный вариант является обязательным для строений, имеющих цокольный этаж или погреб.

Для этого используются специальные теплоизолирующие материалы: пеноплекс, пенополистирол или пеностекло. Их необходимо укладывать в отмостку таким образом, чтобы под ней образовалась прослойка из воздуха толщиной до 15 см. В роли гидроизолятора покрытия обычно применяют рубероид или пленку ПВХ.

Другие популярные варианты:

  1. С использованием рубемаста для гидроизоляции. Небольшая песчаная подушка укрывается этим покрытием с загибом его излишков на фундамент здания. Полученную емкость наполняют ПГСом заподлицо с опалубкой, после чего кладется брусчатка как чистовое, защитное покрытие, по которому можно передвигаться.
  2. С геотекстилем, который имеет свойство пропускать сквозь себя воду, но не дает прорастать в конструкцию бурьяну, разрушающему ее целостность.
  3. Также существуют варианты отмосток с использованием гофрированных труб для отвода воды прямо в канализацию и стеклянных бутылок в качестве дешевого и эффективного утеплителя.

Ремонт отмостки

Ремонт проводят, как правило, весной или осенью так как, во-первых, в эти периоды ширина трещин в покрытии максимальна, а во-вторых, при их заделывании свежий материал не должен подвергаться воздействию слишком низких или слишком высоких температур иначе его контакт со старым покрытием не будет долговечным и надежным.

Технология и материалы для ремонта отличаются в зависимости от типа дефектов и самого покрытия.

Так, при небольших повреждениях верхнего слоя просто заделываю образовавшиеся трещины и выбоины раствором цемента, битума или спецсостава, а при тотальном крошении полосы возле дома и глубоких трещинах рекомендуется менять поврежденные участки покрытия целиком вплоть до основания первого слоя.

Работы по демонтажу выполняют при помощи зубила и молотка, путем вырубания целых участков между деформационными швами. Оставшиеся после удаления деформированных кусков бетона углубления заполняют щебнем, утрамбовывают его и заливают сверху новым раствором бетона или асфальта.

Наиболее просто реализуется ремонт плиточной отмостки – независимо от сложности и масштабности повреждений в ней, как правило, достаточно всего лишь заменить дефектные элементы.

В случае мягкой отмостки ремонтные работы, вообще, можно провести, подсыпав с помощью лопаты глины, песка и гравия так, где они вымылись или просели по отношению к общему уровню насыпи.

Отмостка своими руками — пошаговая инструкция и как утеплить


Значение отмостки и основные этапы возведения. Особенности строительства разных вариантов отмостки. Ремонт и практические советы.

для прогнозирования потенциала пучинистости почв с использованием ГИС. Представлено Сачином Кунагалли.

Презентация на тему: «Прогнозирование потенциала пучинистости почв с использованием ГИС, представленная Сачином Кунагалли» — стенограмма презентации:

1 Прогнозирование потенциала пучинистости почв с использованием ГИС, представленное Сачином Кунагалли

2 Прогнозирование потенциала пучения грунтов с помощью ГИС Цель Цель проекта — прогнозировать ряды грунтов вдоль трассы SH 130, которые предположительно будут вздыблены после стабилизации извести.

3 Прогнозирование потенциала пучинистости грунтов с помощью ГИС Обзор Укладка покрытия обычно бывает одной из двух форм: портландцементный бетон или асфальтобетон. Стабилизация извести важна, когда грунт земляного полотна очень мягкий. Проблема пучения является обычным явлением, когда в грунте земляного полотна присутствует сульфат. Вторичный минерал под названием ЭТРИНГИТ образуется при благоприятных условиях.

4 Прогнозирование потенциала пучинистости почв с помощью ГИС 1. Обильное количество воды 2. Высокая концентрация сульфатов

5 Прогнозирование потенциала пучения почв с помощью ГИС Почему ГИС? Огромные данные Time Money

6 Прогнозировать потенциал пучения почв с использованием данных ГИС Карта исследования почвы из SSURGO Карта округов Техаса со всеми основными дорогами (бумажная карта) Геологическая карта Техаса (бумажная карта)


7 Прогнозирование потенциала пучинистости почвы с помощью процедуры ГИС  Соберите данные о карбонате кальция, набухании почвы, влагоемкости и сульфате.

8 Прогнозирование потенциала пучения почв с помощью процедуры ГИС  Вручную внесите все данные, собранные из отчета по обследованию почвы округа.

10 Процедура  Отсканируйте карту геологии Техаса, а также карту Техаса со всеми основными дорогами.

Моделирование и проверка эффектов морозного пучения откосов на грунте, насыщенном руслом русла канала, с использованием связанной модели теплового-влаго-деформационного воздействия | Enliang

Джей С., Джек Х.Заключительный отчет за 10-й год демонстрационного проекта «Укладка каналов». Министерство внутренних дел, США, 2002 г.

Эрве П. Применение геосинтетических материалов в ирригационных и дренажных проектах. Международная комиссия по ирригации и дренажу, Нью-Дели, Индия, 2004 г.

Jiang H, Zheng Y. Механические модели повреждений морозного пучения на композитной облицовке трапециевидного канала с дугой. Международный журнал прикладной математики и статистики, 2013 г .; 41 (11): 139–150.

Шэнь Х Д, Чжан И П, Ван Л П.Расчет напряжений морозостойкости для облицовки сборных железобетонных панелей с трапециевидным поперечным сечением канала. Сделки CSAE, 2012 г .; 28 (16): 80–85. (на китайском языке)

Ли А.Г., Ли Х., Ченг К.Х. Исследование по прогнозированию морозного пучения в дне каналов. Водные ресурсы и гидротехника, 1993; 4 (3): 17–23. (на китайском языке)

Li S Y, Lai Y M, Pei W. S, Zhang S J, Zhong H. Изменения влажности-температуры и опасности замораживания-оттаивания на канале в сезонно замороженных регионах.Природные опасности, 2014 г .; 72 (2): 287–308.

Ван З. З., Ли Дж. Л., Чен Т., Го Л. Х, Яо Р. Ф. Механические модели повреждений бетонной облицовки трапециевидного канала с дугой в результате морозного пучения. Сделки CSAE, 2008 г .; 24 (1): 18–23. (на китайском языке)

Ван Э. Л., Ли Дж. Л. Экспериментальное исследование влияния цикла замерзания и оттаивания на прочность на сдвиг защиты бетонных откосов. Журнал гляциологии и геокриологии, 2012; 34 (5): 1173–1178. (на китайском языке)

Ли З, Лю Ш Х, Фэн Й Т, Лю К., Чжан Ч.Численное исследование эффекта предотвращения морозного пучения с использованием различных конструкций облицовки каналов в регионах с сезонной мерзлотой. Наука и технологии в холодных регионах, 2013 г .; 85 (1): 242–249.

Liao Y, Liu J J, Chen S. F. Прогресс исследования механизма повреждения морозного пучения и метод защиты от замерзания бетонного канала. Механика горных пород и грунтов, 2008; 29 (S1): 211–214. (на китайском языке)

Чжу З. В., Нинг Дж. Г., Ма В. Определяющая модель и численный анализ для совместной задачи о воде, температуре и полях напряжений в процессе замерзания-оттаивания почвы.Инженерная механика, 2007; 24 (5): 138–144, 137. (на китайском языке)

Харлан Р. Л. Анализ сопряженного переноса теплоносителя в частично мерзлой почве. Исследование водных ресурсов, 1973; 9 (5): 1314–1323.

Тейлор Г.С., Лютин Дж. Н. Модель совместного теплопередачи и влагообмена при замерзании почвы. Канадский геотехнический журнал, 1978; 15 (4): 548–555.

Шен М., Ладаньи Б. Моделирование связанного поля тепла, влаги и напряжений в промерзающей почве. Наука и технологии холодных регионов, 1987; 14 (3): 237–246.

An W D. Взаимодействие температурной влажности и полей напряжений в мерзлой почве. Ланьчжоу: Издательство Ланьчжоуского университета, 1989.

Lai Y M, Wu Z W., Zhu Y L, Zhu L N. Нелинейный анализ связанной задачи о температуре и фильтрах полей в туннелях холодных регионов. Наука и технологии холодных регионов, 1999; 42 (S1): 23–29.

Мастерс И., Пао В. К., Льюис Р. В. Сопоставление температуры с моделью двойной пористости деформируемой пористой среды. Международный журнал численных методов в инженерии, 2000; 49 (3): 421–438.

Li N, Chen B, Chen F X, Xu X Z. Комбинированная тепловлаго-механическая модель мерзлого грунта. Наука и технологии холодных регионов, 2000; 31 (3): 199–205.

Gens A, Nishimura S, Jardine R J. Анализ методом конечных элементов мерзлого грунта, связанный с THM: формулировка и применение. Геотехника, 2009; 59 (3): 159–171.

Li H S, Liu Z L, Liang C J. Математическая модель для комбинированного поля тепла и напряжения влаги и численного моделирования мерзлого грунта. Acta Mechanica Sinica, 2001; 33 (5): 621–629.(на китайском языке)

Лай И. М., Пей В. С., Чжан М. Ю., Чжоу Дж. З. Исследование теоретической модели процесса гидротермомеханического взаимодействия в насыщенной промерзающей илистой почве. Международный журнал тепломассообмена, 2014 г .; 78 (5): 805–819.

He M, Li N, Liu N. F. Анализ и проверка связанной модели тепловлагодеформации для насыщенных мерзлых грунтов. Китайский журнал геотехнической инженерии, 2012 г .; 34 (10): 1858–1865. (на китайском языке)

Wang W, Adamidis P, Hess M, Kemmler D, Kolditz O.Параллельный анализ методом конечных элементов связанных процессов THM в ненасыщенных пористых средах. Теоретическая и численная механика ненасыщенных грунтов, 2006; 113: 165–175.

Министерство водных ресурсов Китая. Нормы проектирования для защиты канала от морозного пучения и его конструкции (SL23-2006). Пекин: Издательство Китая по водным ресурсам и гидроэнергетике, 2006 г. (на китайском языке)

Озисик М. Н. Теплопроводность. Пекин: Издательство высшего образования, 1983. (на китайском языке)

Сюй Х З, Ван Дж. С, Чжан Л Х.Физика мерзлого грунта. Пекин: Science Press, 2001. (на китайском языке)

Wang Z Z, Liu X D, Chen L J, Li J L. Компьютерное моделирование морозного пучения для бетонного канала с различными продольными швами. Труды CSAE, 2009, 25 (11): 1–7. (на китайском языке)

Эрозия почвы 2

Эрозия почвы 2

.

Эрозия и охрана почв — часть2

Доктор Дж. Флор Антони (2000)
www.seafriends.org.nz/enviro/soil/erosion.htm
Дождь признан одним из самых влияющие факторы на эрозию почвы, поскольку она переносит почву, видимая реки становятся потоками грязи. Но ущерб, нанесенный каплями дождя попадание в почву было признано лишь недавно. Когда почва высыхает, ветер может переносить частицы почвы в виде пыльных бурь. Также мороз может повредить к почвам.

дождь По иронии судьбы, самый разрушительный из осадков — это воздействие, с которым капли воды попадают в почву.С этого момента поток воды вызывает стирку простыней, бурение, овраги, рытье туннелей и берега рек.
мороз Мороз может вызвать морозное пучение — загадочное движение почвы вверх.
ветер В засушливом климате основной причиной эрозии является ветер.
перейти к индекс эрозии <===> перейти к эрозия1 <===> перейти к эрозия3

.

— главная — индекс почвы — окружающая среда — проблемы — Ред. 20001115,20011029,20030307,20041106,20051120,


Дождь
Дождь, несомненно, является самой большой причиной эрозии. Воды около 800 раз тяжелее воздуха, от половины до одной трети веса камня и примерно по весу равняется рыхлому верхнему слою почвы. Когда он течет, он может перемещать сыпучие вещества с легкостью. Удивительно, но самый разрушительный момент дождя — это когда капля воды падает на землю.

Это На диаграмме показан эффект воздействия капель дождя. Только недавно это неожиданно открыта разрушительная сила. Раньше считалось, что простыни, поток воды над почвой был самым разрушительным. Кинетический энергия движущегося объекта равна половине его массы, умноженной на его скорость в квадрате: e = mv 2 /2 . По мере увеличения размера капель воды оба их скорость и масса увеличиваются.Масса 5 мм капли дождя 5x5x5 = 125 раз больше, чем при падении на 1 мм, и его «конечная» скорость удваивается, в результате разрушительной энергии в 500 раз больше! Таким образом, разрушительная сила дождя резко увеличивается, поскольку ливень производит более крупные капли, что относительно редкий. Но когда это происходит, его действие глубоко разрушительно. За последние десять лет, начиная примерно с 1987 года, дожди стали сильнее. повсюду в мире, а вместе с ним и эрозия от ударов капель дождя.

Для борьбы с такой эрозией необходимо только сохранить почву. покрытые густой листвой или земной мульчей. Отсюда важность выращивания покровных культур в садоводстве (фрукты, вино), сохранение почва после уборки засыпана (стерня на поле) и не перевыпас пастбища. На стройплощадках следует расстелить мульчу или пластиковое покрытие, или временный травяной покров. Обочины дороги должны быть всегда засажены растительностью и не косил, чтобы показать грязь.Удобрение помогает сделать листву более плотной и производить больше опада из листьев. Здесь каждый мог сыграть свою роль.

Как капли дождя падают на почву, разрыхляют ее структуру, высвобождая мелкую глину частицы, которые не оседают легко, и которые переносятся вниз по склону в простыне. На диаграмме справа показано, как это происходит [1]. это очень важная диаграмма, поскольку она показывает, как переносятся частицы, и это относится к ветру, дюнам, пляжам, берегам, рекам и эстуариям.Это связано с трением, которое испытывает частица при движении среда (вода, воздух). Ученый Стоукс сформулировал это математически: и это показано тремя красными кривыми. Левый дает скорость на какие частицы оседают; крайний правый — скорость разрушения связности материал; средний — для размывания рыхлого материала.
По горизонтали: скорость относительно воды от 0,01 см / с до 1000 см / с (36 км / ч или 20 узлов). По вертикали крупность от 1 мкм (глина) до 10 мм (галька).Цветные полосы показывают, где глина становится илом, затем песком, затем гранулами, и галька.

Сначала посмотрите на гальку (верхняя серая полоса) и предположите, что они образуют рыхлую реку постель. Ничего не происходит, пока скорость не превысит 20 см / с. Даже тогда галька не двинется. Для запуска требуется скорость около 100 см / с (2 узла). перемещение кровати. Когда галька движется, она не оседает пока скорость не упадет ниже 20 см / с. Этот транспортный разрыв между эрозия и осаждение, увеличивается по мере того, как частицы становятся меньше.Таким образом частицы ила и глины оседают неохотно. Требуются глиняные недели в пресная вода.

Правая кривая показывает, как разрушается связный материал. Песок и гравий не упаковываются очень хорошо и даже вязкий песок или галька легко выветриваются. Но для ила и глины ситуация меняется. После упаковки они нуждаются в большая скорость воды, как плотный слой гальки! Это объясняет, как легко глина может задушить водные организмы и как остаётся запакованный глиняный пирог ставил годами.(Например, пласт глины высотой 7 см, залегающий на глубине 15 м. циклона Бола, исчезновение заняло 7 лет.) Это также объясняет, как дождь капли (см. предыдущий подраздел) практически не действуют, пока их энергии становится достаточно, чтобы разрушить плотный ил и глину. Это очень внезапный переход, объясняющий, почему эрозия почвы случается редко, но когда это случается, то делается это торжественно. Еще один крутой эффект заключается в том, что вода, насыщенная почвой, становится вдвое тяжелее, оказывая большее давление и чистить легче.Это как если бы все три красные кривые переместились в слева в два раза. Чем тяжелее, тем быстрее течет вода вниз по склону, вызывая еще большие разрушения. Его эрозионная энергия мВ 2 может увеличиваться до 8 раз! Кроме того, его давление и трение увеличиваются, что делает его еще более эффективным при очистке берегов рек.

Используя эти знания, можно понять, что частицы оседают в в разных местах, так как река в нижнем течении замедляется.Следовать крайняя левая кривая: сначала галька; дальше вниз чистый песок и возможно возле моря ил. Но глина доходит до моря. Вот происходит еще кое-что.

А простой, но очень важный эксперимент показал, что в соленой воде частицы и органические вещества оседают значительно быстрее, чем в свежем вода (4-200 раз в зависимости от крупности). Считается, что соленая вода побуждает частицы соединяться вместе, делая их больше и тонет быстрее, но это противоречит закону Бернулли и седиментации / переносу диаграмма выше.[2]

Обращаем ваше внимание на то, что никаких научных работ не проводилось. чтобы объяснить это явление. Вода — отличный растворитель для заряженных частиц. из-за его полярности и заряженных ионов OH- и H +. Соль, состоящая из Na + и Cl- может нейтрализовать большую часть способности воды растворять вещества. Обратите внимание, что мыло плохо пенится в соленой воде, по-видимому, для того же причина.

Его эффект заключается в том, что мелкий ил и глина оседают, как только достигают соленая вода, которая бывает в прибрежных устьях.Органическое вещество то же самое, обогащая илистые равнины и мангровые заросли.
Этот эффект может также объяснить, почему речная грязь так вредна. к прибрежной морской среде. Глина очень быстро оседает, образуя корки поверх всего, удушающие организмы, при этом трудно удалять.

Вода вызывает следующие виды эрозии:

  • капля дождя: капель дождя ударяются о голую почву и отслаивают ее.Мелкие частицы оставаться в подвешенном состоянии и смывать вниз по склону. Глиняная часть почвы, которая связывает питательные вещества, теряется, а вместе с ним и питательные вещества. Скромные дожди вызывают грязные реки, поражающие водных существ. Способ устранения: держите почву прикрытой листвой, стерней и мульчей на пахотных землях, мульчей на оголенных стройплощадках, деревья над лугами.
  • листовая вода: вода движется по земле, отделяя мелкие частицы. Способ устранения, как указано выше.
  • rilling: проблема, типичная для обработанной и вспаханной почвы.Вода образует небольшие желоба (канавы), по которым переносится много почвы. Однажды вода начинает образовывать ручьи, эрозия очень высока и частицы почвы перемещаются полностью вне поля. По мере того, как вода спускается с холма, она встречает больше вода, текущая все сильнее и долбящая все глубже и больше почвы. Лекарства можно найти в консервативной обработке почвы и контурной обработке. По мере старения пахотных земель они становятся более чувствительными к уплотнению и заболачиванию, что приводит к увеличению стока, что и вызывает эту проблему.
  • овраги: вода движется по ручьям, расширяя и углубляя их. в овраги, обнажая скалы и унося все больше почвы в море. Пытаясь защитить водотоки, следует помнить о том, что вода вызывает наводнение. Таким образом, овраги на крутых склонах требуют, чтобы вода быть замедленным. Там, где реки текут медленно, нельзя ставить препятствия их путь, как деревья на берегу реки. Овраги можно засыпать бревнами и засажены растительностью, такой как лилии, и через овраги.
Это на диаграмме показаны различные средства борьбы с эрозией на пастбищах и холмистой местности. местность. Слева направо:
  • Ограждение прибрежных вод: Ограждение водных путей, скот не будет топтать реку берега и естественная растительность могут снова расти. Также посадка деревьев на берегах реки помогает. Убедитесь, что равнина не входит в зону затопления реки.
  • Укрытия : Укрытия обеспечивают укоренение на границах поле, укрывающее почву, снабжающее органическими веществами.
  • водные пути с травой: очень эффективная защита мелководья способов — это засаживать их. Листья травы гнутся в потоке, защищая почва. Учтите, что траве нужен солнечный свет, поэтому необходимо размещать укрытия. с правильной стороны. Сделайте покрытые травой водные пути широкими и мелкими, чтобы замедлить движение. воды, чтобы она не накатывала, а затем опускалась в воду. Избегайте опрыскивания и регулярно косите. Избегайте продольных следов от шин.
  • Посадка деревьев с интервалом : деревьев дают глубокие корни, удерживающие почву; цикл глубоких питательных веществ и потерянных питательных веществ, обеспечение органических веществ и многое другое.Деревья должны конкурировать с пастбищами с высокой степенью метаболизма, поэтому должны быть быстрыми. Растущие и листопадные.
  • плотин из мусора: плотин из мусора проверяют воду в крутых оврагах. Oни не следует использовать в водотоках с малым течением. Любой мусор может но лучше натуральные продукты, такие как пни, ветки, насаждения.
  • пенсионное ограждение: проблемных мест необходимо ограждать при выходе на пенсию чтобы рассада больше не паслась.Фехтование абсолютно необходимо поощрять естественный рост и защищать посадки деревьев.
  • закрытая посадка деревьев: на заброшенной земле, деревья можно посадить близко. После выхода на пенсию можно посадить любые деревья, необходимые для ведения лесного хозяйства. или для медленнорастущего родного куста.
  • подкормка: удобрение — лучшее средство от эрозии, как сразу и в долгосрочной перспективе.
Прибрежный забор на этой фотографии не был установлен для защиты берег реки, но для защиты мангровых деревьев на севере Новой Зеландии.Как видно, эти растения исчезли там, где пасся скот. Полноприводной грузовик на пастбище в Новой Зеландии. На эту ферму можно добраться на полноприводном автомобиле, но даже в этом случае подходящая день нужно собирать при небольшом ветре и достаточно сухой почве. Более крутые фермы одеваются самолетом.


Средства правовой защиты для сохранения пашни слева направо:
  • Укрытия: уменьшают ветер и испарение, повышают температуру почвы.
  • уменьшенная обработка почвы: обработка только важных участков при минимальной обработке почвы нарушая почву. Обработка почвы между бороздами.
  • без обработки почвы: наивысший уровень сокращенной обработки почвы. Сорняки под контролем резанием или гербицидами. Естественным почвенным организмам разрешено перестраивают грунт, увеличивая его пористость и устойчивость к уплотнению, при этом лучше сохраняет питательные вещества. Только там, где посажены семена, есть почва «просверлен».
  • -мульчирование стерни: оставляет стерню на поле как можно дольше для уменьшения испарения, для удержания снега зимой, чтобы почва была покрыта. Вместо того, чтобы вспахивать стерню, которая может нарушить почву при побуждая почвенные организмы слишком быстро разлагать органическое вещество, стерня мульчируется, чтобы почвенные организмы могли ее выкопать. Это уменьшает рост сорняков и сохраняет почву покрытой, одновременно подкармливая почвенная биота медленно.
  • Контурная вспашка: работает как террасирование, предотвращая попадание влаги от бега под уклон и значительного уменьшения эрозии.
  • Обрезка полосы : значительно сокращает длину уклона поля, снижение вероятности образования бугорков. Увеличивает биоразнообразие. Выщелоченные питательные вещества используются соседними полосами. Укрывает голые полосы от ветра и ветра эрозия. Лучше использует землю, но требует больших затрат труда.
  • террасирование: максимальное сохранение почвы на крутых склонах. Это широко практикуется в садоводстве, когда вода собирается на то же время. Террасирование распространено в виноградарстве (вино). Терраса может уменьшить эрозия в двадцать раз.
  • снижение уплотнения: с использованием машин и технологий, которые распространяются его вес на большей площади. Уменьшение вспашки приводит к образованию устойчивых почв. уплотнение лучше.
  • оптимальное удобрение: , хотя удобрения являются важным ингредиентом для увеличения прибыли и урожайности он также может во многих отношениях ухудшить состояние земли. Регулярные испытания почвы — один из способов преодолеть это. На всякий случай заблуждаясь, еще один.
  • сбор воды: за счет посадки лесов над полем, один предотвращает попадание стоков на пахотные земли. Деревья также собирают воду в их очень пористые почвы.Вода медленно сбрасывается в грунтовые воды, выход на пахотную землю по склону. Пруды можно сделать путем перекрытия верхнего водосбор ручья. Вода потечет через грунтовые воды в воду пахотные земли под уклоном. Воду можно использовать для полива и поения скота. вода.
Консервативная обработка почвы показала свое превосходство вне всяких сомнений, дает преимущества увеличения прибыли, экономии топлива, меньше поездок больше борьбы с эрозией, сохранение влаги, уменьшение уплотнение, снижение контроля над вредителями и простота управления.
Противники этого метода указывают следующие причины: усилия по борьбе с сорняками, нехватка средств для перехода, недостаточный оборудование, упущенная выгода, усиление борьбы с насекомыми и болезнями и многое другое неуклюжее управление удобрениями.

Пахотная земля недалеко от Бомбея в Новой Зеландии не вспахивается по высотным контурам, вызывая катастрофу. Фермеры часто так пашут предотвратить переувлажнение; вода между бороздами.Используемые методы также оставляйте слишком много почвы обнаженной. Недалеко от места слева эта пашня была сильно поврежден дождем. Это привело к катастрофе не из-за контурной вспашки и позволяя такой длинный водный путь (длина поля под уклон). Предполагаемый убыток: 10% верхнего слоя почвы за один ливень! Обратите внимание на то, как начинается бурение высоко в поле.
Поля приобретают причудливые узоры при вспахивании по высоте контуры.Но это значительно снижает эрозию. На картинке видно, как земля обрабатывается полосами, каждая со своим урожаем и сезонным графиком. Во влажных тропиках культура пади доказала свою устойчивость. Террасы очерчивают землю, образуя идеально горизонтальные пахотные земли, которые собирает собственную воду. Padis самостоятельно производит азотные удобрения с помощь папоротников азоллы.
Пример эрозионного бурения рыхлого верхнего слоя почвы на шоссе банка.Обратите внимание на то, что молодых корней было недостаточно, чтобы остановить это. был покровом сена перед посевом. См. Главу о дорожном движении и придорожное управление. Этот фермер пытается контролировать эрозию с помощью тысячи старых автомобильных покрышек; в овраге, чтобы предотвратить размыв оврага и также на песчаных склонах. Вместо того, чтобы вносить элемент загрязнения, было бы гораздо лучше бороться с эрозией естественными средствами. Кроме того, деревья добился бы гораздо большего.Но дело в том, что эти холмы должны никогда раньше не паслись, а выход на пенсию сейчас лучший лекарство.

Прочтите также, как сток возникает в результате разницы между количеством осадков и испарение в геологии / испарение, и насколько малы границы для устойчивого ведения сельского хозяйства.

Список литературы
[1] Heezen & Hollister (1964) в Туркиане, Карл К. (1968): Океаны . Прентис-Холл, стр.25
[2] Уильямс, Б. Л. и Резерфорд, Дж. К. (1983): смыв загрязняющих и питательных веществ из гавани Верхнего Вайтемата .Отчет специалиста ARA для NWASCO. Министерство труда и развития водоснабжения Отчет Центра качества №1 88pp и приложения.


Мороз
Когда вода замерзает, она внезапно расширяется с огромной силой. Когда вода внутри трещины в скале замерзает, ее сила расширения может достаточно, чтобы расколоть камень и отломить от него части. Мороз чрезвычайно активен в заснеженных горах, особенно вдоль границы снега где вода многократно оттаивает и замерзает.Это вызывает крутые обрывы в этом область.

Особенно загадочная форма повреждения от мороза — это морозное пучение, в результате в поврежденных дорогах, зданиях и пахотных землях. Кажется, будто мороз вздыбился участки земли вверх, на целых 20 см и обычно очень неровные способами. Как и следовало ожидать, морозное пучение работает вместе с морозом.

Морозное пучение непредсказуемо, но случается после периода сильных морозов, с последующим оттаиванием и снова замораживанием и несколькими повторениями этой последовательности.В вечномерзлых почвах Арктики он вызывает головную боль инженеров, должны быть выполнены специальными решениями.
Морозное пучение можно понимать так: глубокий мороз или вечная мерзлота. промерзает почву на определенную глубину. Когда этот мороз оттаивает не до конца, после него остается замороженный слой. Под ним еще может таять почва но в местах вечной мерзлоты это промерзшее дно присутствует всегда. Над ним, скапливается талая вода. Повторяющийся мороз теперь снова замораживает его из сверху вниз, образуя сверху твердый слой с водой между двумя замороженными слои.По мере того, как наледь становится глубже, весь верхний слой сдвигается. на несколько сантиметров. Следующий цикл оттаивания / замораживания повторяется с храповым механизмом. верхний слой все выше и выше и всегда с той же силой. Только когда самый глубокий слой снова оттаивает, прекратится морозное пучение.

Неизвестно, сколько эрозии вызвано морозным пучением, но это может повредить структуру почвы.


Ветер
Воспоминания не длиться вечно.Они исчезают, когда кто-то умирает, причина, по которой люди обречены повторять ошибки своих дедушек и бабушек (3 поколения = около 90 лет). Сколько людей сегодня вспомнят дни пыльной чаши? Эта знаменитая фотография во всей своей грусти напоминает нам о событии в история сельского хозяйства в Америке, которую помнят своей неизбежностью и его печаль. Фермер и двое его сыновей ищут убежища от прибывает пыльная буря. Заброшенный сарай говорит о крайних невзгодах.Ничего на их земле, как это было всего несколько лет назад.
Это случилось, когда был период процветания и достаточного количества осадков. за которым последовала неожиданная засуха. Практика ведения сельского хозяйства которые когда-то были уместными, внезапно стали катастрофическими. Со своими землями оголенные, фермеры были застигнуты засухой, не имея возможности сделать что-либо значимое. Все остальное сделали ветры. Затем последовала печаль.

Просто как движущаяся вода может перемещать почву, так и движущийся воздух может делать то же самое.В фактически так же, как кривые диаграммы эрозии / седиментации выше (почва51.gif). Мелкие частицы легко перемещаются (но не во влажном состоянии), и когда они размером с глина или ил, они становятся в воздухе, неохотно оседает снова, хотя воздух в 800 раз легче чем вода. Частицы песка размером от 0,1 до 1 мм перемещаются скачкообразно. по земле, как простыня. Более тяжелые частицы движутся путем качения.
В отличие от воды, ветер может перемещать почву на очень большие расстояния в тысячи единиц. километров и по морю в другие страны.Он может перемещать почву в гору. Конечно, самые мелкие частицы глины уносятся дальше всего. Количество перемещенного грунта, нельзя недооценивать, и когда он находится в движении, воздух тяжелый от пыли, его эрозионная сила возрастает. По крайней мере, дождь идет овраги, но ветер дует везде. Во многих странах обычно те в условиях засушливого климата ветровая эрозия считается самой тяжелой.

Повреждения возникают по-разному:

  • потеря мелкозернистого грунта: мелкозернистый грунт уносится дальше всего.Штраф частицы глины связывают питательные вещества и имеют решающее значение для плодородия.
  • потерь урожая: урожаев потеряны из-за выкапывания, пескоструйной обработки и покрытый землей.
  • повреждение почвы: состав почвы изменяется; земля это изрезанный ручьями и оврагами, оставляя позади бесплодные породы.
  • повреждений зданий и инфраструктуры: дорог выкопаны и пески накапливается над домами, забором и так далее.Ферма становится неузнаваемой.
Кому избегать ветровой эрозии, засушливые почвы обрабатывать не следует, а в порядке люди выживают. Остатки предыдущего урожая (стерня, стебли, солома) не следует удалять непосредственно перед посадкой. Обрезка полосы укрывает землю, а также защитные полосы. Сниженная обработка почвы или без обработки почвы предпочтительнее. После того, как почва была выметана в дюны (в отличие от до морских дюн), их следует посадить и укрепить.Удобрение — это важное оружие при этом.
(На фото показаны линейные дюны пустыни Сахара. вторгаясь в Нуакшот, столицу Мавритании. Обратите внимание, насколько массивен и может быть неудержимое выдувание песка. Фото Георга Герстера, любезно предоставлено США. Геологическая служба)

В сильный ветер песок видно, как быстро движущийся лист, плетущийся от фотографа рябь как идет.Более темный песок, содержащий более тяжелые частицы и магнетит остается под ним, так как светлый песок быстро движется над ним. На этом спутниковом снимке запечатлен дым и пыль, идущие от Северная Африка над Средиземным морем. Белые шлейфы — дым, коричневые шлейфы слева — это пыль. Сжигание по-прежнему обычная практика, особенно в засушливых районах. Это делается для подготовки почвы для посадки, но драгоценные питательные вещества и органические вещества почвы теряются при уходе с дымом.

(Изображение предоставлено НАСА)


перейти к индекс эрозии <===> перейти к эрозия1 <===> перейти к эрозия3

.

Предотвращение дорогостоящих последствий морозного пучки для наземных солнечных панелей

Хитеш Патель, менеджер по проектированию, PCL Construction

Солнечная энергия в настоящее время является проверенным, надежным и конкурентоспособным энергетическим решением, которое стало жизнеспособным в более холодных условиях благодаря государственной политике, стимулам и стандартам портфеля возобновляемых источников энергии, установленным штатами для коммунальных предприятий.Солнечные фотоэлектрические системы обычно рассчитаны на срок службы от 20 до 25 лет и обеспечивают источник энергии по установленной конкурентоспособной цене в течение всего срока службы. Однако солнечные проекты могут быть восприимчивы к условиям окружающей среды, таким как морозное пучение, что влечет за собой значительные затраты на техническое обслуживание и резко сокращает срок службы объекта.

Куча с повреждениями от морозного пучения

Морозное пучение — это геотехническое явление, которое возникает, когда вода замерзает в подземных грунтах и ​​создает линзы льда, которые смещаются и движутся вверх.Если промерзший слой хорошо связан с фундаментом солнечной стойки, движение грунта вверх может также сдвинуть фундамент. Скорость морозного пучения неоднородна и может происходить более чем на 1 дюйм в день, когда существуют экстремальные условия, в зависимости от местной глубины промерзания и наличия подземных вод. Когда возникает морозное пучение, оно воздействует на фундамент и стеллажи, что приводит к прогибам конструкции с дорогостоящими последствиями, включая треснувшие модули, повреждение проводов и заземления.Все эти компоненты требуют обширной замены и ремонта, чтобы вернуть систему в действие, что не по карману ни одному владельцу проекта.

Полученные уроки

Такие компании, как PCL Construction, работающие в холодных климатических условиях, например в районе Великих озер в Северной Америке, слишком хорошо знакомы с феноменом морозного пучения. К сожалению, в Северной Америке есть несколько проектов, которые продолжают испытывать технические, экономические и запланированные воздействия, вызванные морозным пучением.Из-за наложенных условий морозного пучения могут возникать значительные напряжения, вызывающие сбои конструкций стеллажей и соединений, а также отказы фотоэлектрических модулей из-за разбитого стекла, микротрещин и повреждений уплотнений, а также механические повреждения электрических выводов и кабельных траншей под мерзлым грунтом.

Таблицы панелей показывают неравномерную устойчивость, связанную с морозным пучением

Однако этих воздействий можно избежать, если проектные группы будут реализовывать стратегию смягчения последствий холодной погоды с самого начала начальной фазы проектирования.

Использование определенных типов фундаментов может предотвратить неблагоприятные последствия морозного пучения и помочь EPC-компаниям избежать дорогостоящего ремонта и упущенной выгоды. Предыдущий опыт монтажа фотоэлектрических фундаментов на земле в холодном климате показал, что опоры несущего типа, такие как винтовые сваи и бетонные стяжки, хорошо работают на морозостойких почвах при соблюдении местных рекомендаций. Допустимые отклонения и пределы дифференциальных перемещений указываются производителем стеллажа или в контрактной документации проекта.Владельцы, обеспокоенные морозным пучением для своих проектов, должны подумать о найме местной фирмы, которая имеет опыт работы с этой проблемой, для проведения геотехнического исследования для оптимизации параметров фундаментов и обеспечения полезной работы проекта на протяжении всего жизненного цикла проекта.

Стратегии защиты и тестирования

Проекты с расчетным сроком службы более 20 лет требуют дополнительных мер по предотвращению воздействия морозного пучки, которое может усугубляться корродированными стальными сваями.Гальванизация поверхности стали — распространенный метод защиты от коррозии и морозного пучения, так как корродированная сталь имеет более высокие показатели морозостойкости. Все стеллажи, прикрепленные к неподвижным сваям, должны иметь достаточный дорожный просвет, чтобы позволить движение грунта без зацепления распорок или других компонентов, которые могут быть повреждены или могут вызвать повреждение где-либо еще. Местные метеорологические сводки или Национальная метеорологическая служба могут предоставить карты глубины температуры почвы для определения ожидаемой глубины промерзания, которая варьируется в зависимости от типа почвы, содержания воды, снега и растительного покрова на поверхности.

Вот один из способов уменьшить морозное пучение

Программа проверки свай становится все более важной в областях, где преобладает морозное пучение, поскольку оно может повлиять на окончательный проект. EPC-компании должны внедрить программу испытаний для проверки конструкции, чтобы проверить и проверить грузоподъемность сваи, а также оптимизировать размер сваи и глубину заделки с учетом условий нагружения морозным пучением. Фундаменты с большей шириной ниже линии промерзания могут помочь свае противостоять морозному поднятию. Использование зондирования как части программы может помочь компаниям EPC выявить потенциально опасные области, такие как слабые участки или участки с препятствиями.

Крайне важно установить фундамент в соответствии с программой контроля качества, которая включает визуальный осмотр, измерение крутящего момента и производственные контрольные испытания, в ходе которых проверяется 100% ожидаемых морозных нагрузок и прогибов. Проверяя фундамент перед установкой, бригады могут исправить проблемы на ранних этапах строительства. Если группа замечает чрезмерные прогибы, требуется дополнительное контрольное испытание, чтобы указать проблемную область. Восстановление свай может быть выполнено, чтобы включать более глубокую заделку с помощью более длинных свай или сваи сращивания, сваи большего размера или сваи с несколькими спиралями или изоляцию.Изучение каждого случая индивидуально позволит определить лучший тип исправления, поскольку условия могут сильно различаться на разных площадках.

Компании

EPC должны также учитывать напряжение морозного пучки, которое оказывает на бетонную площадку оборудования и вспомогательное оборудование, включая выводы трансформаторов среднего напряжения. Чрезмерное движение грунта можно уменьшить, сделав в кабеле дополнительные петли и установив горизонтальные участки в трубопроводах из ПВХ. Дополнительный кабель предотвратит прямое напряжение оконечных устройств, что, в свою очередь, предотвратит любые электрические неисправности или опасность поражения электрическим током.Прокладываемые под землей трубы должны быть оборудованы расширительными муфтами на горизонтальных участках, чтобы они могли поглощать горизонтальное движение морозного пучения в почве. Выход блока сумматора и соединения блока рекомбинатора постоянного тока инвертора могут быть защищены расширительными муфтами на вертикальных участках кабелепровода. Трубопроводы, устанавливаемые как средство механической защиты для крепления электрических шкафов, должны иметь компенсаторы с учетом условий пучения грунта во время установки. Концы кабеля, подверженные смещению из-за морозного пучения, должны иметь провисание между концевой заделкой и верхом кабельной траншеи.

Если конструкция не спроектирована надлежащим образом, вспучивание кабельной траншеи и перемещение сваи фундамента объединительной коробки также могут вызвать повреждение проволочных гирлянд. Пучка может вызвать напряжение в кабельной проводке и обратном движении фидера постоянного тока к инвертору. Должны быть обеспечены надлежащее провисание и поддержка этих тросов, чтобы уменьшить нагрузку на них при движении. Соединения инвертора в клеммной коробке постоянного и переменного тока должны быть защищены от морозного пучения с помощью этих профилактических мер. Коробку сумматора и ее фундамент, конструкцию траншеи, глубину промерзания, вертикальный отрезок кабеля и защиту кабелепровода следует рассматривать как систему в летние и зимние месяцы, чтобы обеспечить понимание дифференциальных перемещений и надлежащую работу системы.

Когда сваи перемещаются, это создает нагрузку на все аспекты солнечной фотоэлектрической системы, от электрической инфраструктуры до фундаментов. Если владельцы хотят, чтобы их проекты соответствовали целевым показателям выработки энергии в течение жизненного цикла проекта, им следует использовать EPC-компанию, которая понимает морозное пучение и его потенциально серьезные последствия. Компании EPC, внедряющие решения для солнечной энергии в подверженных обледенению районах, должны разработать решение для предотвращения морозного пучения и обеспечить наличие процессов, гарантирующих успех.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
