Отмостка является очень важной частью любого строения. Как сделать отмостку вокруг фундамента, чтобы защитить подземные конструкции дома? Для этого нужно правильно понимать её назначение.

Содержание

• 1 Для чего нужна отмостка
• 2 Подготовка основания под устройство отмостки
• 3 Значение и устройство деформационных швов
• 4 Устройство опалубки
• 5 Гидроизоляция
• 6 Устройство покрытия отмостки
  • 6.1 Бетонное покрытие
  • 6.2 Покрытие из асфальтовой смеси
  • 6.3 Укладка декоративной плитки
• 7 Утепление отмостки
• 8 Устройство скрытого водоотвода

Для чего нужна отмостка

Отмостка представляет собой замкнутое покрытие поверхности вокруг дома. Прочный защитный пояс предохраняет цоколь и фундамент дома от проникновения природных осадков (дождь, талый снег) в структуру подземных конструкций. Защитный пояс вокруг строения уменьшает возможное вспучивание грунта от промерзания.

Подготовка основания под устройство отмостки

Когда определают ширину защитного покрытия, на земле отмечают линию проекции краёв кровли. К полученному расстоянию от стен здания добавляют 20 см и получают требуемую ширину отмостки. Обычно ширина покрытия составляет не более 60 см.

Полученный контур фиксируют колышками с натянутой на них бечёвкой.

По разметке выкапывают траншею глубиной 25-30 см. Чтобы исключить проращивание корней растений, грунт в траншеях обрабатывают гербицидами. На дно насыпают песок слоем 10 см. Затем песок поливают водой и тщательно трамбуют. В случае необходимости можно сделать дополнительный слой из утрамбованной глины.

На песчаной подушке делают слой из щебня или из мелкого гравия.

Значение и устройство деформационных швов

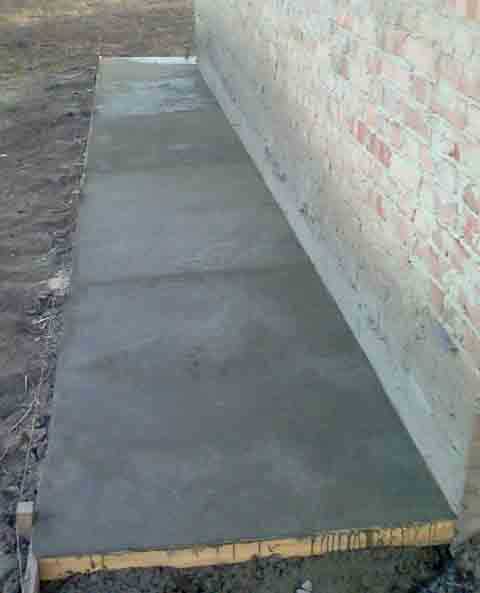

По всей длине отмостки делают деформационные швы. Эти швы гасят внутренние напряжения от неравномерной осадки грунта.

Через каждые 2-3 метра по всему периметру вокруг дома устанавливают на ребро деревянные рейки толщиной 10-20 мм. Рейки укладывают с минимальным уклоном 1.5 градуса от стены наружу. Уклон можно сделать и более крутым. Их верхняя плоскость должна соответствовать уровню поверхности отмостки. Деревянные детали обрабатывают антисептиком.

Деформационный шов выполняют шириной 1,5 – 2 см.

Особенно важно устройство деформационных швов по углам здания. В этих углах наиболее сильно концентрируются негативные напряжения.

Следует учитывать и то обстоятельство, что при создании поверхностного слоя рейки деформационных швов будут играть роль маячков. По маячкам контролируют ровность поверхности и правильный уклон покрытия.

Обязательно нужно сделать правильный деформационный шов в местах стыка отмостки и стен. Такой шов делают во время заполнения бетоном или другим материалом пространства опалубки. Деформационные швы покрывают битумной мастикой, или цементным раствором.

Устройство опалубки

Опалубку делают из обструганных досок толщиной 20 мм. В соответствии с обозначенной разметкой, устанавливают опалубку. Закреплённые доски с помощью распорок с внешней стороны, устанавливают с учётом уклона покрытия. Места примыкания отмостки к стене дома отбивают крашеной нитью, обозначая линию верхней поверхности покрытия.

Опалубку делают таким образом, чтобы её внешняя сторона находилась на расстоянии 50 – 100 мм от края подстилающего слоя. Это должно быть сделано для формирования окончательного скоса ограждения фундамента после снятия опалубочных досок.

Гидроизоляция

Гидроизоляцию укладывают на подушку в траншею. В качестве материала для гидроизоляции применяют рубероид в два слоя или полимерную плёнку. Прилегающий к дому край рубероида или плёнки выводят чуть выше отмеченной линии поверхности отмостки. Места примыкания гидроизоляции к стенам промазывают горячим битумом. Рубероид, уложенный таким способом, сформирует деформационный шов.

Устройство покрытия отмостки

Существует несколько популярных видов покрытий:

• бетонное;
• асфальтовое;
• покрытие из декоративной керамической плитки.

Бетонное покрытие

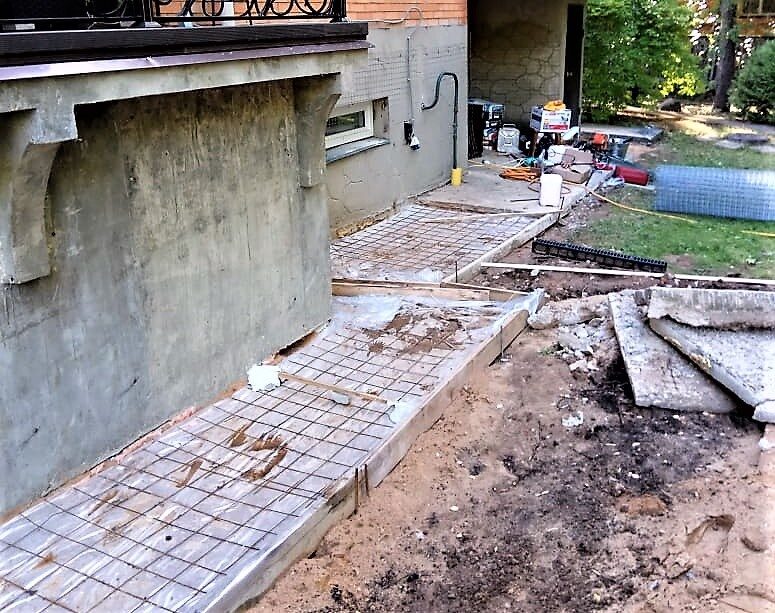

Ограждённое опалубкой пространство, заливают бетонной смесью с мелким заполнителем. Использование шлака из отходов металлургического производства, даст возможность получить покрытие высокого качества. Перед бетонированием на основание можно уложить дополнительно полимерную арматурную сетку.

По влажной поверхности стяжки растирают цемент. Этот процесс называют железнением. Железнение поверхности укрепляет верхний слой стяжки и придаёт ей эстетичный вид.

Покрытие из асфальтовой смеси

Самый простой и дешёвый способ устройства ограждения фундамента – это укладка в опалубочное пространство асфальта. Технология производства работ такая же, как и при строительстве автодорог. Используют для укладки асфальта ручной каток.

Укладка декоративной плитки

По стяжке устраивают поверхность из декоративной плитки.

Утепление отмостки

Чтобы уберечь фундамент дома от вспучивания грунта и его промерзания, отмостку утепляют. На постеленную гидроизоляцию подстилающего слоя основания укладывают плиты из пенопласта, минеральной ваты или другого полимерного материала. Затем переходят к формированию покрытия. Посмотрите видео, как соорудить отмостку своими руками.

Для утепления ограждающей конструкции прекрасно подойдёт такой материал, как керамзит. Керамзит по своим теплоизоляционным свойствам превосходит многие строительные материалы. Правильно подобранная толщина слоя из него (не более 10 см) вполне достаточна для обеспечения эффективной теплоизоляции.

Устройство скрытого водоотвода

Существует дорогостоящий, но эффективный способ устройства скрытого водоотвода.

Когда правильно сделан подстилающий слой и закончен монтаж гидроизоляционного материала вокруг здания, на неё укладывают полимерные трубы по всему периметру дома. В местах расположения сливных отверстий водосточных труб устанавливают приёмные короба. Полимерный короб с открытой верхней поверхностью предназначен для сбора дождевой воды и слива её в трубу. Специальными замками вся водоотливную арматуру соединяют вручную в единую систему. Дождевая вода из скрытого водоотлива поступает в трубу, которую выводят в ливневую канализацию. Если нет возможности подключить водоотвод к канализации, трубу соединяют с водонакопителем. Врытая в землю ёмкость выполняет функцию водонакопителя. Через дренажные отверстия вода постепенно уходит в землю на достаточно безопасном расстоянии (8 – 10 метров) от строения.

Все трубы должны быть уложены под уклоном, обеспечивающим беспрепятственное удаление дождевой воды из системы.

После монтажа водоотлива, делают слой цементной стяжки и производят дальнейшие работы по формированию окончательной поверхности ограждающей конструкции.

Конструкция такого водоотвода предохраняет поверхность ограждения от излишней дождевой воды. В зимнее время нужно делать регулярную чистку отмостки от снега.

При правильном выполнении всех требований по устройству отмостки вокруг дома фундамент будет защищён на долгие годы.

Деформационный шов, Устройство деформационных швов

Деформационный шов в бетоне – это разновидность «подвижного» компенсационного шва наряду с температурным и осадочным швом. Деформационными швами строители «разгружают» бетонные массивы и минимизируют нагрузки, которые приводят к поперечным, продольным и скручивающим усилиям и в итоге -к деформациям бетонных конструкций и оснований. Не все разрезы и швы в бетоне являются деформационными. Классификация швов в бетонных монолитных, сборных железобетонных конструкциях и основаниях (армированных и неармированных) достаточно обширна и сложна, и часто возникающая путаница в определениях в общем понятна: разных швов много, у них разное назначение, технология и конструкция, к тому же часто встречаются термины вроде температурно-усадочный шов; температурно-деформационный шов, температурно-компенсационный шов и так далее.

Классифицировать разрезы конструкций (швы) следует по характеру нагрузок, для компенсации которых эти швы выполняются. Все швы можно разделить на условно-неподвижные – это швы бетонирования и усадочные швы, организованные в виде разрезов в верхних участках бетонных плит, стяжек пола и так далее. Усадочный шов уменьшает поперечное сечение элемента и тем самым его ослабляет, как результат – сопротивление материала (бетона) растягивающим напряжениям будет снижено и усадочная трещина пойдет именно там, где предусмотрено – ниже разреза. Таким образом, усадочный шов – не что иное, как «запланированная» трещина конструкции в расчетном наименее опасном сечении. Подробнее об усадке бетона: Температурный шов

Усадочные и рабочие швы деформационными не являются. К деформационным, или подвижным (не корректное, но распространенное определение) относятся также швы температурные и осадочные, а также и варианты деформационных комбинированных швов.

Устройство деформационных швов выполняют на стадии укладки бетона или же формируют разрез уже затвердевшей (набравшей часть марочной прочности) бетонной плиты. Первый вид формирования шва – монтажный, выполняют в примерной последовательности: Конструкцию (стяжку, плиту) делят на секции, используя эластичные или твердые материалы-прокладки. Демпфирующую закладную деталь из обвернутой рубероидом доски или бруса, пластиковой вагонки, полимерной ленты, стекла, рулонного материала для гидроизоляции или обрезка теплоизоляционной плиты и т.д. закладывают на полную глубину конструкции. После схватывания бетона закладка-демпфер может извлекаться из шва, который далее заполняют теплоизоляционным материалом, уплотнительным жгутом или шнуром типа Вилатерм и герметизируют определенным видом мастики или герметика, но может и оставаться в шве на все время эксплуатации конструкции, согласно виду конструкции и ее назначению. Пример: деформационный шов фундаментной плиты:

Второй метод устройства шва: разрезают частично затвердевшие бетонные плиты не на всю глубину, а только на нормированную. Затем шов зачищают и заделывают – опять же в зависимости от размеров и назначения шва: или специальными эластичными профилями, изоляторами, демпферами, или только полимерным герметиком (мастикой). Есть случаи, когда шов следует оставлять незаполненным.

Конструкция деформационного шва

Шов должен быть идеально прямой. Пересекаться швы должны исключительно под прямыми углами. Но одновременно с этими правилами важно выполнить и еще одно: никогда не делать Т- образный (в плане) стык рассечения, поскольку такая фрагментация создаст дополнительные неравномерные нагрузки в конструкции. Когда треугольные пересечки швов (в плане) неизбежны, поступают следующим образом: «делят» плоскость на равносторонние фигуры, при этом получается больше швов.

Ширину швов делают в зависимости от толщины стяжки бетона или плиты, но минимум ширины шва равен 6 мм. Глубина сечения шва должна составлять от половины высоты плиты до четверти. Карта (внутренняя площадь в границах таких разрезов-швов) может не делиться на фрагменты в случаях, когда:

• Площадь не превышает 30 м2;
• Фрагмент квадратный;
• Фрагмент прямоугольный с соотношением сторон не более 1:1,5.

Еще несколько нормативных правил:

• Если площадка больше 30 м2, то ее делят еще одной группой усадочных швов.
• Для любой площади стяжки или плиты: если длина укладки бетона больше 250 см, то обязательно рассечение этой ленты швом. Такие ленты могут быть узкими, в этих случаях швы выполняют поперек ленты. Но если лента затвердевающего бетона шире 300 см, то швы выполняют продольными.
• В случаях, когда плита или стяжка предназначена для эксплуатации под открытым небом, резы делают в интервале 3 м при максимальной площади площадки не больше 9 м2.
• Дорожки или коридоры, уложенные монолитной стяжкой, рассекают поперечными резами в шаге до 600 см. шаг можно подсчитать, умножив на 2 ширину бетонной ленты.
• Поворотные углы Г-образных форм фрагментируют на квадратные или прямоугольные участки.

Плита пола, опоясывающая стойки, колонны небольшие фундаментные опоры и др. должна быть разрезана строго по квадратам, причем все углы этих квадратов должны быть расположены напротив плоскостей опор. Другими словами, следует повернуть площадку, ограниченную разрезами относительно опоры (колонны и т.д.) таким образом, чтобы угол поворота был 45 град.

Профиль деформационный

Рассеченные стяжки и основания должны сохранять конструкционную целостность. Для этого их укрепляют специальными элементами – деформационными металлическими профилями и/или уплотнителями. Профили могут помещаться в разрезы, или накладываться на сверху.

Компенсационный шов

Компенсационные швы бетонных конструкций и оснований (фундамента, стены, кровли и всех без исключения конструкций) выполняются целенаправленно и выглядят как разделение конструкций. Цель этой фрагментации – ослабить внутренние и внешние напряжения в бетонном монолите. Минимизировать воздействие внутренних напряжений необходимо, так как они ведут к неконтролируемым деформациям, а в тяжелых случаях и к полному разрушению бетонного монолита на всю его глубину. Деформации – причина низких характеристик построек, недолгой эксплуатации и многочисленных проблем с разнообразными трещинами, перекошенными оконными коробками и незакрывающимися дверями, и так далее.

Бетонное основание – долговечное, надежное и прочное, и пока еще бетону альтернативы нет. Есть новые технологии, присадки и наполнители – но все это лишь развитие и рост бетона, имеющего свои «корни» в глубокой древности. Одно из качеств бетона как искусственного микропористого камня – это некоторая капризность сформированных объемов конструкций, а также поверхностных реакций бетонных массивов в эксплуатации. Внутри бетонного монолита всегда действуют силы, порожденные разными причинами, и эти силы дают нагрузки как на саму бетонную конструкцию, так и на ее внутреннюю структуру. Эти нагрузки неконтролируемы, и их последствия – растрескивание монолита. Так и случается, если проектировщик и строитель не принял меры – то есть не компенсировал монолит разрезами. Пример – компенсационные швы в бетонной отмостке вокруг дома, о необходимости которых знает любой частный строитель. Отмостка обязательно отделяется пристеночным швом, который заполняют рулонным гидроизоляционным материалом на битуме или герметизируют водостойким безусадочным герметиком.

Делят отмостки на небольшие участки – всего по 200-250 см, поскольку работают эти простые конструкции в тяжелейших условиях – вода, перепады температур, сезоны жара-мороз и т.д. все швы отмосток делают под прямыми углами к примыкающим стенам, строго по перпендикуляру и на всю глубину заливаемой бетонной смеси. В шов закладывают просмоленную (антисептированную, промазанную битумом и обвернутую рубероидом – в самом простом варианте) деревянную доску толщиной 25-30 мм.

Доска на ребро будет выполнять функцию несъемной опалубки бетонного сектора отмостки, поэтому по верху доску выравнивают с основной съемной опалубкой заподлицо. Вместо доски сегодня можно взять специальную виниловую прокладку для швов, ее толщина различна, но для отмостки нужна толщина ленты до 1,5 см. Бетонируют отмостку только после устройства компенсационных швов.

Компенсационные разрезы, или швы – это своего рода демпферы бетонных монолитов. Пример: компенсационный деформационный шов в фундаменте, усиленный деформационными профилями:

Швы в бетоне могут быть не только подвижными, но и условно-неподвижными – это рабочие (холодные) швы бетонирования, вызванные как форс-мажором, так и заранее предусмотренными технологическими перерывами в укладке бетона. Как уже было сказано выше, технологические и холодные швы в бетоне деформационными ни в коем случае не являются, так же, как и усадочные швы (не путать с осадочными). Пример: деформационный шов плиты монолитного перекрытия, заполненный эластичными элементами:

Компенсационные швы делают не только в бетоне. Прорезать бывает необходимо и напольное покрытие, и основание пола по контуру дверных проемов, а также на участках перепадов высот (ступеньках) в плитах и стяжках. Такой шов, точно так же как шов под паркетными досками, оставляют незаполненным в помещении. На улице все швы обязательно герметизируют.

Осадочный шов

Осадочный шов тоже относится к деформационным швам и делается в целях разгрузки конструкции. Разницу между осадочным и температурным деформационным швом можно видеть (упрощенно) на рисунке:

Осадочный шов фундамента точно так же разрезает массив на две «независимые» части.

Деформационные швы, работающие в сложных условиях, могут быть усилены специальными элементами: арматурными стержнями, металлическими закладными пластинами и др.

Все компенсационные швы – необходимый элемент бетонной постройки: каркасов, массивов, элементов и узлов сборных конструкций, плоских плит и стяжек. Правильный шов – это гарант беспроблемной и долгой эксплуатации дома и любого сооружения. Для того, чтобы внутренние отделки и декоры сохраняли эластичность и не подвергались деформациям, точно так же необходимы компенсационные швы.

Дома и коттеджи|06 февраля 2020 в 07:34| Деформационный шов, Устройство деформационных швов

Подземный компенсационный шов · Система BG · Sika Emseal

Водонепроницаемая система подземного фундамента и компенсационного шва в туннеле

Система подземного компенсационного шва, Система BG может быть установлена ​​снаружи отдельно стоящего фундамента и туннеля стены, к подпорной стене (глухая сторона) на односторонне сформированных стенах и стыках чернового пола, перед заливкой бетона по отставанию или подготовленному основанию чернового пола.

BG System имеет усиленный экструдированный многоячеистый термопластический сальник с двойными фланцами для надежного соединения с гидроизоляционной системой. Фланцы вставляются внутрь, привариваются или приклеиваются к слоям подземной гидроизоляционной мембраны. Сборка крепится к конструкции с помощью механически закрепленных концевых стержней.

Система BG интегрируется в гидроизоляционную мембрану с помощью аксессуаров, предлагаемых производителем гидроизоляционной мембраны. Он пригоден для термосварки, что однозначно обеспечивает непрерывность уплотнения через заводские сварные переходы и концевые заделки.

Водонепроницаемый подземный фундамент и система компенсационных швов туннеля

Литература по продуктам

1 из 15 монолитных плит, а также для засыпки стен ниже уровня земли.
(щелкните изображение, чтобы увеличить его)

Модель системы BG BG-0200 показана с ориентацией под плитой и положительной стороной стены.

Модель системы BG BG-0400 показана с ориентацией под плитой и положительной стороной стены.

BG предназначен для обеспечения водонепроницаемого перехода от фундаментной стены к надземным деформационным швам с использованием Seismic Colorseal EMSEAL.

Изготовленные на заводе, усиленные и испытанные снаружи на герметичность переходы от подплиты к стенам фундамента обеспечивают непрерывность уплотнения.

Система BG BG-0400 для установки на положительной стороне стены. Двухуровневые фланцы обеспечивают надежную интеграцию с гидроизоляционной мембраной ниже уровня земли.

Модель системы BG BG-0200 показана установленной в слепую сторону для предотвращения запаздывания. Фундаментная стена формируется с одной опалубкой с одной стороны и использует стену с запаздыванием в качестве другой опалубки.

Строительная площадка с лаговым фундаментом показывает деревянную футеровку грунта перед гидроизоляцией. Место деформационного шва видно сзади/в центре, где были установлены гидроизоляционная мембрана и система BG и ожидается завершение гидроизоляции перед заливкой стены фундамента.

Деформационный шов на лаговой подпорной стене. Дренажная доска, установленная против запаздывания, является первым шагом в обработке стыка для установки системы BG.

Первый слой гидроизоляционной мембраны укладывается поверх дренажной доски с гидроизоляционной мастикой, нанесенной шпателем с обеих сторон от осевой линии EJ.

BG Система уложена в мастику поверх гидроизоляционной мембраны.

BG Изолирующая стена с фланцами BG, интегрированными в гидроизоляционную мембрану.

Установка концевой планки и анкеров системы BG на отстающую стену.

BG Системная планка и анкеры, устанавливаемые с обеих сторон стыка перед завершением гидроизоляции на футеровке и окончательной заливкой стены.

BG Защитная стена с концевой планкой системы BG и анкерами за арматурой перед заливкой бетонной фундаментной стены вплотную к гидроизоляционному узлу.

Характеристики

• Водонепроницаемая система для деформационных швов подземных стен с обратной засыпкой
• Водонепроницаемая система для компенсационных швов, устанавливаемых в глухую сторону односторонних стен и под плиту
• Высокая подвижность
• Избыточное уплотнение для гидроизоляции
• Фланцы для двухуровневой интеграции мембраны
• Приварка к мембранам на основе ПВХ
Фланцы BG
• Резервное крепление — клеевое и механическое
• Термосварные переходы на тройниках, крестовинах, снаружи и внутри 90-х годов
• Водонепроницаемые переходы к стыкам стен EMSEAL
• Водонепроницаемые переходы к стыкам настила FP plaza в настилах с твердым ландшафтом
• Водонепроницаемые переходы к RoofJoint в зеленых крышах, крышах с растительностью и настилах plaza
• В комплект поставки системы BG входят необходимые соединительные стержни и крепежные детали, необходимые для установки.

Размеры

BG-0200: 2-3 дюйма | 50–75 мм
BG-0400: 3–5 дюймов | 75–125 мм
BG-0600: 5–7 дюймов | 125–175 мм

Для конкретного применения могут быть доступны более крупные нестандартные размеры. Проконсультируйтесь с ЭМСИЛ.

Механизм

BG-0200: 2 1/2 дюйма | 60 мм
BG-0400: 5 дюймов | 125 мм
BG-0600: 7 дюймов (мин.) | 175 мм

По вопросам, касающимся движения в определенных условиях, обращайтесь в EMSEAL.

Цвет

Черный или белый

Применение

Для использования в деформационных швах в фундаментах и ​​стенах туннелей, в конструкциях с обратной засыпкой и с глухой стороны, а также под плитой.

• Стены из монолитного бетона, где возможен доступ наружу (в условиях обратной засыпки)
• Стены из монолитного бетона, доступ к которым снаружи невозможен после укладки бетона, т. е. глухая сторона (условия одностороннего формования)
• Туннель в условиях плиты (плита заливается на гидроизоляционную мембрану и систему BG)

Где гидроизоляция и компенсационный шов продолжается от стены под плитой перекрытия, система BG устанавливается под плитой перекрытия и переходит через приваренный на заводе внешний угол к системе BG, устанавливаемой снаружи стеновых швов.

Для вертикальных швов, продолжающихся выше конечного уровня, система BG будет переходить на уровне сейсмического уплотнения Colorseal или Emshield WFR.

Там, где деформационный шов ниже уровня земли переходит в горизонтальный шов настила на уровне или ниже уровня земли:  В мягких ландшафтах система BG переходит на RoofJoint и гидроизоляцию на структурном настиле. В жестких ландшафтах и ​​разделенных плитах BG перейдет на систему FP (For Plaza).

Патенты США

9 850 662
9,322,163
10,851,542

• Installation
• Transitions
• Joint Termination at Base of Wall
• Warranty
• Availability & Price

Installation

(This is a summary. See Install Data for complete instructions)

Монтаж с положительным боковым доступом

При способе строительства отдельно стоящих фундаментных стен, оставляющих доступ для монтажа гидроизоляционной мембраны снаружи фундаментной стены (засыпной стены), гидроизоляционную мембрану укладывают до открытие стыка в соответствии с инструкциями производителя мембраны.

Система BG установлена ​​в сустав. Нижний фланец приваривается или приклеивается к внешней стороне гидроизоляционной мембраны. Оконечные стержни и крепежные элементы устанавливаются поверх нижнего фланца системы BG для крепления профиля BG к стене, а затем герметизируются.

Верхний фланец профиля BG заключает в себе концевую планку, крепежные детали и нижние фланцы. Еще один слой гидроизоляционной мембраны укладывается поверх верхних фланцев системы BG. Защитный слой и/или дренажная плита укладываются по всей гидроизоляционной мембране и встроенной системе BG в соответствии с требованиями производителя и/или проектировщика гидроизоляционной мембраны. После этого стены и гидроизоляционная система готовы к обратной засыпке.

Монтаж на глухой стороне

Если структурный шов проходит через фундамент и фундаментную плиту, гидроизоляционная мембрана укладывается на землю поверх глиняной плиты, уплотненной насыпи или гравия, как предписано проектировщиком или производителем гидроизоляционной мембраны, а также на стены с лагами в соответствии с инструкциями производителя гидроизоляционной мембраны.

Уплотнительный сальник системы BG интегрируется в гидроизоляционную мембрану по центральной линии отверстия структурного компенсационного шва, который затем формируется и заливается с использованием аксессуаров и методов, рекомендованных производителем гидроизоляционной мембраны.

Концевая планка системы BG и анкеры устанавливаются перед заливкой бетона, чтобы зафиксировать систему в бетоне, который будет залит поверх нее.

Опалубка устанавливается на нижнюю часть профиля системы BG, а бетон заливается поверх гидроизоляционной мембраны и сэндвича системы BG.

Конечным результатом является интеграция подземной гидроизоляционной мембраны и системы компенсационных швов с положительной стороны (сторона, на которую вода попадает первой) стены или пола, обеспечивая при этом правильное перемещение в зазоре шва.

Примечание: : На усмотрение производителя мембраны соединительные стержни и анкеры могут быть необязательными.

В комплект поставки системы BG входит необходимая соединительная планка и крепежные элементы, необходимые для установки.

Переходы

Новый профиль BG с двухуровневыми фланцами обеспечивает избыточность при анкеровке и интеграции с мембраной. Экструзия BG также используется в продукте RoofJoint, а геометрия центрального сальника соответствует геометрии уплотнительной вставки EMSEAL Migutan-FP. Следовательно, его можно приваривать к RoofJoint через крыши туннелей и под площадями с мягким ландшафтом, чтобы обеспечить непрерывность уплотнения.

Аналогичным образом, в условиях площадей с жестким ландшафтом и разделенных перекрытий, новые сальники системы BG также можно приваривать к резиновым уплотнительным компонентам (центральная вставка и боковые гидроизоляционные листы) других наших систем FP (For Plaza), включая MIGUTAN-FP. , SJS-FP, DSM-FP и SJS-FP-FR для обеспечения непрерывности уплотнения.

Переход от подземных стен к надземным стенам, запечатанным с помощью Seismic Colorseal , также практически достигается с помощью подходящих для этого условий деталей от EMSEAL.

Переходы заводского изготовления – внутри 90-х; за пределами 90-х; тройники; кресты; и индивидуальные конфигурации – доступны.

Заделка стыка у основания стены

Отсутствие стыка внутри, нижний этаж

Если структурный шов предусмотрен только в стенах и не проходит через фундамент и плиту перекрытия, система BG интегрируется в гидроизоляцию мембраны на стенах и должен заканчиваться у бетонных оснований в точке, спроектированной ниже уровня плиты, и входить в правильно спроектированную активную дренажную систему по периметру. Подробную информацию о гидроизоляционных юбках для заделки фундамента можно получить в компании EMSEAL.

Гарантия

EMSEAL предлагает ограниченную 5-летнюю гарантию на установку соединения BG.

Система BG не будет работать в условиях, не соответствующих требованиям к характеристикам материалов гидроизоляционной мембраны, в которые интегрирована система BG (обратитесь к производителю гидроизоляционной мембраны).

Гарантия стороннего поставщика, распространяющаяся как на гидроизоляционную мембрану, так и на компенсатор системы BG:

Доступно у некоторых производителей гидроизоляционных мембран , , гарантия водонепроницаемости на установки предоставляется, если соединение установлено как компонент гидроизоляционной мембраны и в соответствии с их условиями наблюдения на месте и обучения. Проконсультируйтесь с ЭМСИЛ.

Наличие и цена

• Доступно для международной доставки.
• Цены можно узнать у местных дистрибьюторов или представителей и/или непосредственно у производителя.
• Ассортимент продукции постоянно обновляется, поэтому EMSEAL® оставляет за собой право изменять или отзывать любой продукт без предварительного уведомления.

Понимание осевой нагрузки компенсатора — Oakridge Bellows

Сила всегда с нами

Сильфон создает продольную силу при внутреннем давлении. Подумаешь? Так же и труба. Ах, да, но эта сила спокойно сдерживается жесткостью трубы. Когда вставлен продольно-гибкий элемент (также известный как сильфон), естественного ограничения больше нет. Если эту силу упустить из виду при проектировании трубопровода, она может согнуть трубу и конструкцию, сдвинуть оборудование и вообще испортить день, в остальном ничем не примечательный.

Источник силы

Рассмотрим трубу под давлением, заглушенную глухими фланцами. На глухие фланцы действует сила, которую должны сдерживать болты. Эта нагрузка передается через болты на площадь поперечного сечения трубы. Эта сила равна площади поперечного сечения внутреннего диаметра трубы (дюйм2), умноженной на внутреннее давление (фунт/дюйм2). Теперь вставьте в этот узел сильфон, и ничто не будет сдерживать эту силу; без сдерживания где-то он удлинится.

Слияние с силой

Во многих трубопроводных системах эта нагрузка ограничивается анкерами, расположенными при каждом изменении направления трубы. Трубопровод по-прежнему испытывает часть этой нагрузки, действующей на конец трубы, поэтому в комплект входят направляющие
, которые удерживают трубу прямо и предотвращают коробление.

Другие типы трубопроводных систем имеют несущую нагрузку арматуру в виде стержней или штифтовых звеньев, которые ограничивают осевое давление внутри узла компенсатора. Эти устройства по своей конструкции обычно ограничивают движение сильфона только в боковом или угловом направлениях. Не стоит недооценивать усилие, которое необходимо проектировщикам для определения правильной системы компенсатора, которая будет либо иметь несущие анкеры на трубопроводе, либо несущее оборудование на узле компенсатора.

Техническое обслуживание должно понимать роль этих несущих частей и не удалять какие-либо стержни, пластины или штифты, которые имеют решающее значение для условий эксплуатации.
