Здравствуйте, уважаемый читатели блога,  в статье отмостка дома покажу фото и расскажу, как делали отмостку на одном из строительных  объектов. Данный метод устройства отмостки можно применить в строительстве своего дома.

Из статьи «Отмостка дома» вы узнаете  для чего необходима эта конструкция и какую роль играет в гидроизоляции  дома. Напомню, отмостка служит защитой фундамента от внешних вод, уменьшает промерзание грунта, сохраняет тепло, отводит воду в ливневую канализацию, дренаж, если они есть.

Новости блога

Друзья скоро новый год и мне не хочется конкурс «Как я делал ремонт»,  который начал и отменил, переносить в следующий год. С выхода этой статьи 07.12.14 конкурс считается открытым и продлится  до 10.01.15 года. В новогодние каникулы, между праздничными  застольями, думаю, будет время вспомнить и рассказать читателям блога свою историю, связанную с ремонтом или строительством. Условия не много изменю для того чтоб принять участие необходимо зарепостить 4 статьи с конкурсом и другие понравившиеся вам статьи блога в соцсетях.

Этапы устройства отмостки вокруг дома

Здания вокруг, которых делали отмостку строились  с разрытия котлованов под фундаменты, после их устройства производили обратную засыпку песком. Соответственно пока дошли до отмостки песок под дождями уплотнился.

Если у вас дом строился без котлована и  грунт вокруг него остался не тронутый. То перед устройством отмостки вам необходимо удалить грунт на толщину 20-25 сантиметров.  Хорошо  утрамбовать  основание с помощью ручной трамбовки.

Не буду вдаваться в теорию, как надо правильно делать расскажу, как делали вокруг здания на стройке. Будем считать что у нас основание готово, где много было песка убирали, где не хватало, досыпали и проходили трамбовкой.

Первое, что делали это устанавливали бордюры по всему периметру  на ширину 80 сантиметров от здания.  Ширина  отмостки может достигать  до 1 метра, чем шире,  тем лучше будет защита от проникновения воды.

Как устанавливали бордюры и обо  всех этапах этой работы можно почитать здесь. После установки бордюр подготавливали основание,  бетонная отмостка должна лежать под  наклоном от здания для отвода воды. Край отмостки у бордюра делали  ниже края у здания на 5 сантиметров.

Чтоб  уложить отмостку с  таким наклоном,  необходимо с помощью оптического нивелира подготовить  основание. Как работать с оптическим нивелиром? Выставляем  нивелир, снимаем отметку верха бордюра. Отнимаем от этой отметки 10 сантиметров, делаем съемку основания. Под заданную отметку выравниваем песчаное основание.

Если у вас нет оптического нивелира, то можно сделать проще с помощью строительного уровня перенести отметку от бордюра на здания, отложить от нее 5 сантиметров это и будет верх отмостки. От этих отметок выровнять основание на толщину минимум 10 сантиметров.

Почему 10 сантиметров? Это толщина бетона, больше не имеет смысла закладывать, так как нагрузок никаких отмостка не будет принимать. Для экономии бетона необходимо основание подготовить с заданным уклоном, если этого не сделать то толщина отмостки  у здания будет 15 сантиметров, а у бордюра 10 см.

По проекту, данному от заказчика отмостка должна  иметь щебень, утрамбованный в песчаное основание.  После выравнивания песчаного основания  укладывали щебень толщиной не более 5 сантиметров и тщательно его утрамбовывали.

Основание подготовили, вызывали лабораторию для проверки плотности основания. После заключения выданное лабораторией, что основание проходит по плотности для укладки бетонной смеси, приступили к следующему этапу.

Далее укладываем полиэтиленовую пленку по всему периметру отмсотки. Пленка служит, во первых, для гидроизоляции. Во вторых при укладке бетонной смеси не дает воде из бетона уйти в песок, что сохраняет его подвижность.

После полиэтиленовой пленки,  укладывают  железную  дорожная сетка из проволоки толщиной 6 мм и с ячейками 10Х10 или 15Х15 сантиметров.   Если сетки нет, то армирование можно сделать из проволоки толщиной от 6 до 8 миллиметров.

Армирование служит для усиления отмостки противодействию нагрузок для растяжения и сжатия в бетоне. Кроме этого арматурная сетка не даст трещинам в бетоне широко  раскрываться.

Изготовление деформационных швов в отмостке

После всех проделанных работ делают деформационные швы.  Деформационный или температурный шов служит для защиты отмостки от разрыва и появления трещин от деформации бетона при наборе прочности, при просадке основания.

С помощью таких швов конструкция отмостки состоит из  отдельных карт, которые работают отдельно друг от друга на сжатие, растяжение и просадку.

В изготовление деформационных швов применяют ламинированную фанеру, вырезали из нее полоски длиной 80 см (ширина отмостки) и высотой 10 см. Если нет фанеры, то применяют  деревянные рейки  толщиной 2-3 сантиметра.  Рейки  необходимо обработать битумной мастикой или отработанным маслом для защиты их от гниения.

По нашему проекту деформационные швы делают через 3 метра и по диагоналям углов  здания. Рейки закрепляли с помощью арматурных стержней и старались выставлять в уровень с верхом бетона.

Забегу не много вперед, примерно через две недели  после укладки бетона в отмостку, промазывали деформационные швы битумной мастикой. Для предотвращения попадания воды между рейкой и бетоном.

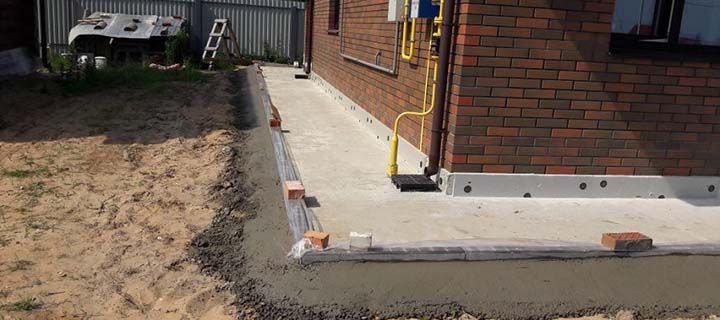

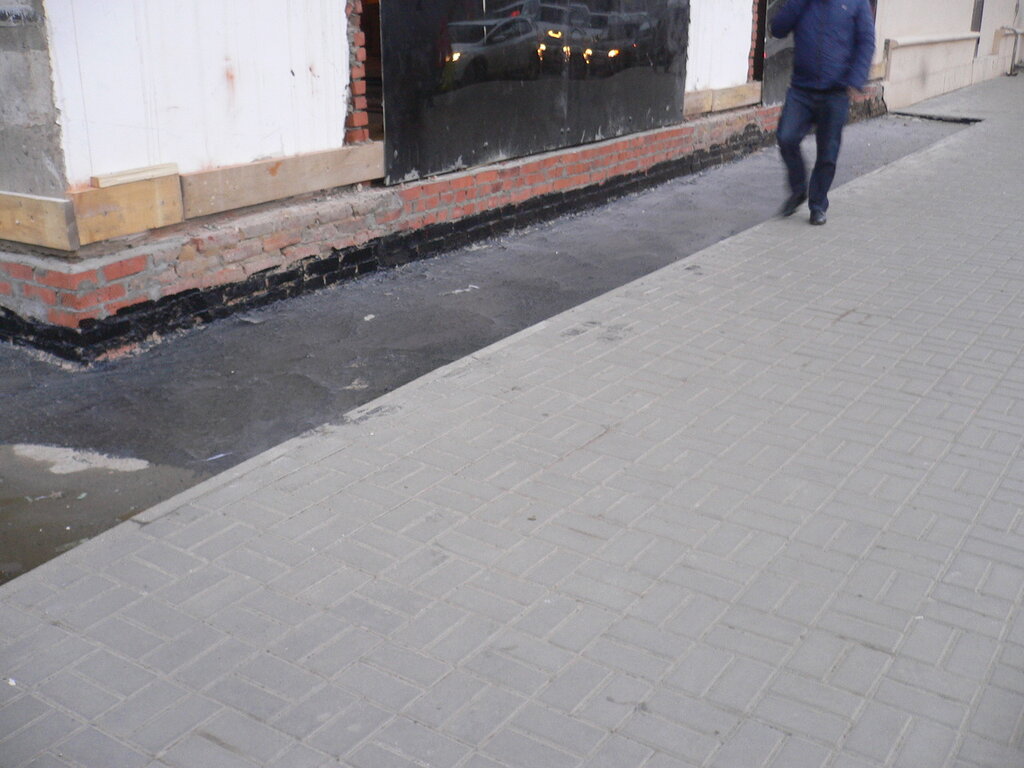

Укладка бетона в отмостку вокруг дома

Перед приемкой бетона в отмостку необходимо повесить на  цоколь пленку, для защиты  от загрязнения. На строительной площадке бетон заливали с миксера и соответственно если не укрыть цоколь, то он будет заляпан цементным молочком  от бетона.

Бетон стягиваем по заданным отметкам, которые установили при подготовке основания. Необходимо затереть бетон максимально гладко, чтоб вода не задерживалась на отмостке, а беспрепятственно стекала.  Для получения гладкой поверхности необходимо пройтись гладилкой  по еще не совсем затвердевшему бетону.

Последняя операция это сохранение бетона. При укладке  бетонной  смеси  в жаркую погоду,  необходимо его укрыть тканевым полотном и периодически проливать водой. Если этого не сделать то влага из бетона будет быстро испаряться, что приведет к образованию трещин на бетонной поверхности. При не больших минусовых температурах рекомендуется бетон укрыть опилками для сохранения тепла и предотвращения замораживания.

Хотел бы высказать свое мнение по поводу деформационных швов. Может я ошибаюсь, но через пару зим трещины, при попадание и замораживание воды в щелях между бетоном и деревянной рейкой станут шире, что приведет к разрушению отмостки.

Если делать деформационные швы, то лучше как в бетонных полах после укладки бетона, через 2-3 дня,  нарезать диском по бетону на глубину примерно 3 сантиметра. Далее загерметизировать  специальным герметикам для наружных работ.  Такой способ устройства деформационных швов отмостки вокруг дома, по моему мнению, сохранит ее на много дольше.

Буду рад вашим комментариям к статье «Отмостка вокруг дома».

С уважением, Олег Клышко.

Деформационные швы в отмостке 👉 свойства, назначение

Деформационный шов – часть фундамента. Фундамент – часть здания, от которой зависит долговечность, удобство эксплуатации.

Перед строительством нужно разобраться с грамотным оформлением компенсационного шва, изучить его важность.

Компенсационный шов в отмостке

Шов – решение в сейсмоопасных районах. Выполняет защитную роль, делает реальным перенос колебаний. Деформационный прием – гарант переживания перепадов температур.

Существует прием в нескольких вариациях, выбор конкретной зависит от необходимых функций.

Виды деформационных швов

Зазоры бывают осадочные, усадочные, сейсмические, температурные. Деление условное.

Выбор конкретного зависит от параметров:

• Климат местности, в которой располагается здание;
• Материал, из которого изготовлен фундамент;
• Состояние базового грунта.

Усадочные

Бетон просыхает неравномерно. Нижняя часть высохнет быстрее верхней, что приведет к неравномерной стяжке. Стяжка послужит причиной образования трещин, полного разрушения фундамента.

Для избежания печальных обстоятельств делаются надрезы в грунте, устанавливаются балки (рейки). Материал отмостки спасается конструкцией.

Деформационный усадочный вариант организуется. Образовавшееся расстояние делает напряжение между частями меньше.

Температурные

Деформационные конструкции организуются для сдерживания отмостки в ситуациях температурных скачков. Перепады приводят к ужимам, расширению железобетона, бетона. Деформация несет разрушающую волну.

Температурный шов обязателен для любых железобетонных сооружений.

Любая колонна имеет температурный зазор вокруг столба.

Осадочные

Осадка здания – процесс смещения части на уровень ниже основного. Процесс влечет разрушения. Организация деформационного расстояния – получение подвижной конструкции, в которой реально исправление сложившегося положения.

Осадка здания происходит из-за изменения грунта (пересушивания, размельчения, переувлажнения).

Сейсмические

Сейсмическая опасность — частая активность, вызываемая движением материковых плит. Технологии строительства получили разработку фундаментных зазоров, позволяющих минимально снижать ущерб от стихийного бедствия для здания.

Нюансы правильного создания

Требуется целостное создание стяжки отмостки, организация шовных полостей, отделочные процедуры. Учитывают:

• Особенности геологии, рельефа. Земельный участок оценивают специалисты.
• Водонасыщенность, системы стока, отвод водных масс из почвы, протоки.
• Расположение деформационных разрезов.
• Размер отмостки.

Отмостка иногда помещается в пешеходную зону, служит декором, усилителем, дополнительной защитой.

Расстояние между разрезами — 2-3 метра. В точных расчетах помогают мастера, обращение к которым требуется на чертежной стадии разрешения вопроса о компенсационных зазорах.

Количество разрезов зависит от нагрузки. Деревянные дома, сооружения с облегченным основанием позволяют ограничиваться меньшим количеством.

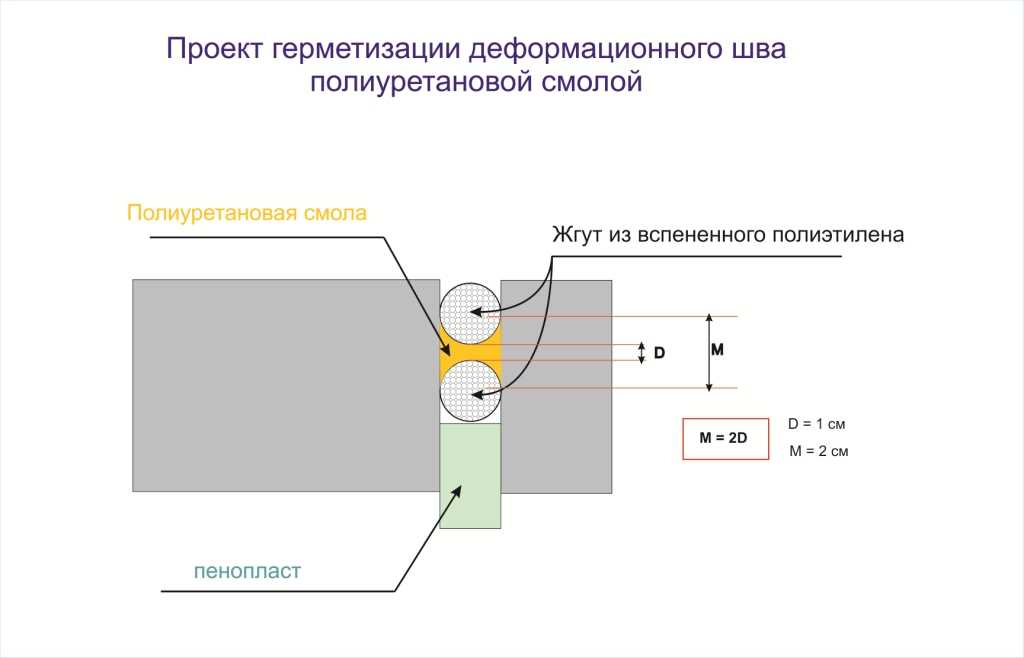

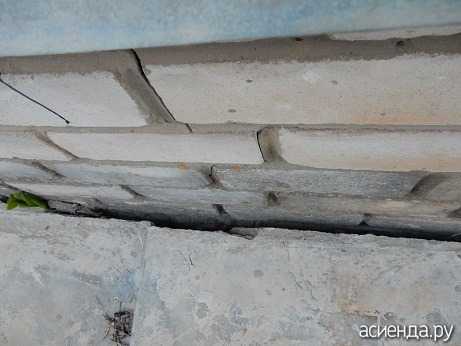

Заполнение швов

Герметизацию, или заполнение производят после застывания бетона, вынимания фундамента из опалубки. Герметизация – заполнение неровностей (трещин) вспененным полиэтиленом, герметиком.

В бетонных полах применяют профильный шнур. Гибкий, заполняет полость, длиной до 500 м, шириной – до 6.

Герметичное заполнение выполняют спустя два-три месяца от отстраивания фундамента, организации. Шнур используется в первую неделю после снятия опалубки.

Изоляция швов

Бетон вокруг дома сыграет декоративную роль, если под отмостку залить воду. Требуется гидроизоляция.

Материал для гидроизоляции:

• Уплотнители из полимеров, резины.
• Гернитовый жгут. Жгут помещается в полость.
• Гидрошпонка. Подходит для гидроизоляции расхождений, разрезов, вынужденных зазоров. Профильная лента, сделанная из полимеров, резины, добавочных материалов. Гидрошпонкой разрез закрывают.
• Профильные конструкции.
• Вспененный полиэтилен. Доступный, эластичный – легко растягивается, сжимается.
• Мастика. Шов заливают, получают околорезиновое покрытие.

Как в отмостке сделать компенсационные швы?

Деление монолитной структуры фундамента на части, называемые блоками (картами) – задача, кажущаяся затруднительной. Выполнение не вызовет трудностей, если следовать инструкции.

Подготавливается основание фундамента. Распределяют подсыпку из щебневой массы, песка в равных соотношениях. Устанавливается монолит, поверх – сетка из прутьев арматуры. На сетке закрепляются перегородки, место будущего расхождения.

Вырезка деформационной засечки производится пилой-машинкой, укладкой материала между фундаментом и отмосткой. Материал — стекло, рубероид, пластик, дерево, полимерная пленка, другое доступное растяжное покрытие, которое не даст частям слипнуться до высыхания.

Особенности отмостки

Отмостка — изолированное от водного воздействия покрытие вокруг здания. Лидерами по практичности, прочности остаются бетон, железобетон, смеси бетона с другими растворами.

Организовать отмостку реально самостоятельно. План работы:

• Разметка краёв конструкции.
• Съем верхнего слоя грунта. Достаточно избавления от почвы на уровне штыка лопаты.
• Подготовка полученной траншеи. В подготовку включается утрамбовка грунта, подсыпка песка, щебневой массы.

Переборщив со снятым слоем, есть риск сильного понижения уровня при утрамбовке.

• Гидроизоляция. Материал — рубероид. Одного слоя достаточно, напуск между кусками — 15-20 см.
• Подсыпка (повторная, первая) щебнем, песком. Утрамбовка обсыпанной части.

Шов в отмостке организуется виниловой лентой, колышками на опалубке отливной конструкции.

Высота верхнего слоя зависит от уровня вод в грунте. От воды также зависит углубление траншеи, опалубки, уровня фундамента.

Стандартная глубина траншеи — 30-50 см. По дну прокладывается труба дренажной системы.

Функции демпфирующих швов, как правильно сделать?

Деформационные зазоры (разрезы) получили широкое развитие в условиях современности. Для монтажа сейчас активно используют демпферную ленту.

Демпферная разновидность деформационного приема компенсирует температурные изменения, линейные деформации. Выполняет необходимые функции фундаментного шва, выделяясь монтажным удобством.

Отличия демпфирующего от обычного:

• Компенсация напряжений происходит в широком радиусе. При воздействии тепла бетонным, цементным стяжкам свойственно расширение — 0,5 мм. Расстояния достаточно для значительного увеличения нагрузки, образуются трещины, сколы. Шов успешно справится с регулирующей задачей.
• Теплоизоляция. Демпфер не дает бетону нагреваться, исключая увеличение напряжения.
• Маскировочные возможности. Ленточный деформационный элемент реально бесследно скрыть элементами внешней отделки.

Самостоятельный монтаж демпфера прост. На опалубке ленту закрепляют клеем (альтернативно — липучим составом смольного типа). Располагают между стяжкой и частью сооружения (стена цоколя, фундамент).

Компенсационный шов в стяжке

Геометрия отстроенного фундамента меняется. Чинить бетонную плиту сложно, поэтому организовывается деформационная хитрость – несколько плитных частей, вместо сплошного монолита. Зазор между частями снижает внутреннее напряжение, возникающее в монолитной конструкции при контакте с влагой, жидкостью, воздействии температуры (повышенной, пониженной), изменении почвенного состояния, механическом воздействии на фундамент.

Деформационный зазор разрешено объединять с технологическим швом. Технологическим называется шовное расхождение, возникающее при перерывах в заливке бетона. Вариант не всегда возможен. При нереальности воссоздания конструкции прибегают к намеренному созданию деформационных полостей.

Стяжка требует обязательных швов при установке теплого пола, системы кондиционеров, в стыках под колоннами, лестницами, оконными укреплениями. Дверные проемы также требуют шовных разрезов.

При исключении опалубки, скорой установке бордюрного камня на облицовку отмостки, требуется прокладывание изоляционного материала между камнем и бетоном. Получившееся расстояние называется швом.

План на закрытие полости паркетной доской позволяет не герметизировать полученные швы. Открытый воздух предполагает герметизацию.

Когда заложить компенсационные швы?

Разделители плиты устанавливают на опалубку. Шаг между кольями – 2-3 метра. Первый разрез производится на стыке цоколя и отмостки, далее, продолжается по периметру здания.

Выполняются швы перпендикулярно фундаменту. Ширина – 1-2 сантиметра.

В качестве кольев подойдут промасленные (или покрытые битумом) доски (бруски, рейки, обработанные палки), куски стекла, панели из пластика. Их ставят в уровень с опалубкой.

Демпфер прокладывают вдоль дома. Использование демпфера имеет несколько нюансов:

• Для качественной проклейки лучше провести валиком. Лента прижмется к стене, разгладится, клеевая основа схватится с бетонным основанием.
• Перед сматыванием ленты в рулон производитель наносит защитный слой. Крепление компенсатора в эксплуатации ленты позволительно после съема защитного слоя.
• По технологии, ленту укладывают выше слоя бетона. Можно срезать ножом, отклеить.
• Натягивать не рекомендуется – натянутое изделие не выполняет предписанных функций.

Деформационные швы – части фундамента, предохраняющие железобетонные стяжки, отмостку от деформации: растрескивания, разрушения, скоса конструкции.

Правильная организация важного фундаментного элемента добавит несколько лет в срок эксплуатации сооружения, снизит риски преждевременного разрушения, сохранит приличный вид внешней отделки, убережет от частого ремонта.

Средняя оценка

оценок более 0

Поделиться ссылкой

стыков в бетонных плитах | JLC Online

Q : Мои клиенты хотят, чтобы в их новом доме был готовый подвал, и они надеются использовать бетонную плиту в качестве готового пола. Как я могу детализировать плиту, чтобы свести к минимуму растрескивание?

A : Персонал JLC отвечает : Один мудрый человек однажды сказал, что нет ничего определенного, кроме смерти и налогов, но, возможно, к этому списку можно добавить трещины в бетоне. Простая истина заключается в том, что трещины в бетоне неизбежны, особенно когда бетон распределяется относительно тонким слоем, как в плите. Национальная ассоциация товарных бетонных смесей (NRMCA) опубликовала прекрасную серию статей под названием «Бетон на практике». В одной из этих статей, «CIP 6 — Соединения в бетонных плитах по типу», подробно объясняется, как и почему бетонные плиты трескаются, а также как контролировать это растрескивание. Большая часть этого ответа была получена из этой статьи.

Бетон движется — расширяется и сжимается — при изменении влажности и температуры, а также в процессе отверждения. Он слаб на растяжение, и по мере его сжатия напряжения становятся больше, чем его прочность на растяжение, что приводит к трещинам. Это растрескивание происходит даже тогда, когда плита армирована проволочной сеткой, которая не предотвращает растрескивание, но помогает плотно закрыть трещины. Предоставленный самому себе, плита будет бесконтрольно трескаться по неравномерным траекториям, а это именно то, чего ваши клиенты пытаются избежать.

Мы можем контролировать трещины в бетоне, используя два разных типа швов: компенсационные (или изолирующие) швы и деформационные (или компенсационные) швы (см. иллюстрацию ниже).

Компенсационные швы отделяют плиту от таких конструкций, как фундаментные стены, фундаменты и несущие колонны, и позволяют плите свободно перемещаться как по горизонтали, так и по вертикали. Эти швы могут быть полосами пропитанного асфальтом листового материала, сжимаемой пены или других материалов, которые укладываются до заливки плиты. Слой песка толщиной не менее 2 дюймов также может служить для изоляции плиты от основания. Для колонн NRMCA рекомендует формировать коробку вокруг ее основания из соединительного материала. В нем сказано повернуть коробку на 45 градусов в форме ромба, а затем пересечь усадочные швы с точками ромба. Коробка остается на месте во время заливки, а затем заполняется отдельной заливкой.

Деформационные швы представляют собой линии, прорезанные или сформированные в плите, которые создают слабое место в профиле плиты, создавая место для образования трещин. Другими словами, когда вы вырезаете деформационный шов в плите, растрескивание должно произойти ниже места соединения, где плита является самой слабой. Думайте об этих стыках как о надрезании плиты, мало чем отличающемся от надрезания гипсокартона, чтобы контролировать, где он сломается.

Деформационные швы могут быть сформированы в плиту с помощью инструмента для расшивки швов в начале процесса отделки. Эти швы также можно вырезать в плите с помощью циркулярной пилы, оснащенной диском для резки бетона. Распиловочные швы должны быть выполнены через 4-12 часов после отделки. Другой вариант — вставить стыковые полосы из ДВП или пластика в поверхность плиты, когда бетон еще влажный. Деформационные швы должны составлять одну четвертую глубины бетона, поэтому для плиты толщиной 4 дюйма деформационный шов должен быть глубиной 1 дюйм.

Для пола в готовом подвале цель состоит в том, чтобы максимально контролировать растрескивание, делая швы как можно незаметнее. Деформационные швы вдоль стен фундамента, скорее всего, будут закрыты любой стеновой рамой, которую вы установите. Если плита будет использоваться в качестве чистового пола, хорошим выбором для компенсационных швов будут распиленные швы, которые, вероятно, наименее заметны из вариантов. Если ваш клиент намерен разделить готовый подвал на комнаты, вы можете скрыть некоторые или все компенсационные швы под перегородками.

Перед доставкой бетона найдите все компенсационные швы на готовом плане фундамента. NRMCA предлагает несколько эмпирических правил для позиционирования деформационных швов. Во-первых, расстояние между швами должно быть не более чем в 24–36 раз больше толщины плиты; например, для 4-дюймовой плиты компенсационные швы должны располагаться на расстоянии от 8 до 12 футов друг от друга. NRMCA также заявляет, что интервал никогда не должен превышать 15 футов.

Разложите шаблон усадочного шва, чтобы сформировать панели, близкие к квадратным. Длина каждой панели не должна превышать ширину более чем в 1,5 раза. Если цоколь имеет Г-образную форму, используйте компенсационный шов, чтобы изолировать опору L. При тщательном и творческом планировании вы сможете скрыть большую часть стыков в готовом цокольном этаже, а правильно расположенные стыки практически исключат любое неравномерное и неконтролируемое растрескивание плиты.

Бетонные швы и их применение

Управляющие швы действуют как отверстия в бумаге.

Изготовление бетонной плиты может показаться таким же простым делом, как заливка бетона в большую прямоугольную форму. Однако усадка, усадка, замерзание и другие факторы могут привести к деформации и растрескиванию бетона. Бетонные швы используются для минимизации уродливых трещин, упрощения бетонных проектов и обеспечения возможности независимого перемещения частей плиты. Узнайте больше о 3 типах бетонных швов: расширительный, контрольный и конструкционный.

Компенсационные швы, также известные как изолирующие швы, полностью разделяют две секции бетонной плиты. Обычно это полоски битумного войлока, но они также могут быть изготовлены из дерева, пробки, резины или пенопласта. Швы позволяют каждой секции двигаться независимо друг от друга — как по вертикали, так и по горизонтали — по мере замерзания и оттаивания бетона или смещения грунта и других движений.

Компенсационные швы должны быть первыми швами, запланированными и установленными для конкретного проекта. Они особенно важны на краях нового бетонного проекта, например, на границе, где новая подъездная дорога встречается с тротуаром с другим бетоном и условиями. У них есть пластиковая крышка, которая должна быть на одном уровне с верхом бетона. После того, как бетон схватится, снимите заглушку и добавьте защитный герметик для швов.

Деформационные швы, также известные как деформационные швы, в основном представляют собой преднамеренные трещины в бетонной плите. Они действуют так же, как перфорация в бумаге, предотвращая грязные и неровные разрывы. Когда бетон расширяется или сжимается, мы надеемся, что он будет двигаться и трескаться вдоль контрольных швов вместо того, чтобы образовывать уродливые неровные трещины в плите.

Пилы по бетону или специальные инструменты для нарезки желобков используются для создания слабой линии поперек плиты. Для небольших жилых проектов большая пила по бетону не нужна. Вместо этого просто начертите мелом линию и проведите желобком вдоль прямой кромки.

Контрольные швы должны располагаться на расстоянии от 12 до 15 футов друг от друга и должны простираться не менее чем на одну четверть толщины плиты. Правило большого пальца: умножьте толщину бетона на 2,5. Это число в футах является максимально подходящим расстоянием между шарнирами.

Строительные швы обеспечивают внутреннее обрамление бетонной плиты по краям между различными формами или между двумя частями, установленными в последующие дни. Строительные швы обычно состоят из барьеров из пластика, дерева, стали или предварительно отформованного бетона с механизмом, удерживающим бетон на месте. Два куска бетона могут быть соединены шпонками с наружными и внутренними пазами на концах или скреплены дюбелями.

Для эстетики и лучшего армирования необходимо всегда тщательно планировать строительные швы. Хорошо спланированный строительный шов может служить двойной цели в качестве контрольного шва. Иногда их ставят в последний момент по необходимости из-за погоды или поломки машины. Тем не менее, подумайте заранее, заливая плиту, чтобы выбрать место, где деформационный шов может быть эффективным.
