Отличие плит пк от плит пб: в чём отличия? – ЖБИ России

Пустотные железобетонные плиты перекрытий ПБ

Новая недвижимость все меньше походит на типовую застройку, большинство проектов являются индивидуальными, отсюда возникли новые требования к поставщикам материалов. Серия конструкций со строго установленными размерами перестала удовлетворять требованиям заказчиков.

Конечно, плиты перекрытия ПБ сейчас можно заказать и нетиповые, но это значительно удорожает конструкцию. Плиты типа ПБ являются многопустотными плитами непрерывного формования. Буква «Б» в серии означает, что плиты производятся без опалубки.

Плиты перекрытия ПБ изготавливаются на длинных стендах и нарезаются на любые отрезки. Длина может варьироваться от 1,8 до 9 метров с точностью до 10 см (типовые конструкции выпускаются от 2,7 до 7,2 метра с шагом типоразмера 0.3 метра). Здесь можно купить ЖБИ http://mixmaterials.ru/konstrukcii-zhbi.html по ценам производителя.

Плиты перекрытия ПБ появились в строительстве сравнительно недавно, но их более привлекательные размеры и цена, по сравнению с нетиповым изготовлением серии ПК, приводят к тому, что часто эти плиты вытесняют привычные круглопустотные аналоги. Но все-таки сравнительно малый срок использования не дает точно и полноценно изучить поведение данных конструкций под нагрузкой в реальном здании в течение времени.

Основные достоинства плит ПБ:

• За счет наличия пустот, которые гасят вибрации, обеспечиваются хорошие звукоизоляционные характеристики, уменьшение расхода сырья, облегчение всей конструкции (это достоинство также применимо и к плитам ПК).
• Хорошее качество наружных поверхностей, гладкость и ровность.
• Идеальная форма готового изделия.
• Большой ассортимент размеров.
• Возможность приобретения плиты, рассчитанной на различные нагрузки (данные плиты перекрытий могут выдерживать нагрузку от 600 до 1450 килограмм на метр квадратный).
• Предварительное напряжение стальной арматуры в конструкции любой длины.
• Огнестойкость и влагостойкость.
• Возможность нарезать плиты под углом 45 градусов для перекрытия помещений сложной формы, что позволяет сократить количество монолитных участков в сборном перекрытии.

Недостатки плит ПБ:

• Отсутствие монтажных петель усложняет связку плит между собой и процесс установки их в проектное положение, появляется необходимость использовать чалки.
• Невозможность пробивки отверстий в плитах ПБ из-за недостаточной ширины отверстий, что затрудняет устройство внутридомовых коммуникаций, в отличие от плит ПК, круглая форма и достаточно большой диаметр пустот которых, позволят пробивать отверстия для труб, не затрагивая армированные ребра.

Для сравнения, ширина отверстия в плите перекрытия ПБ 60 миллиметров, тогда как по плитам серии ПК ширина отверстия составляет 159 миллиметров, что позволят без сложностей пропускать через них трубы диаметром 100 миллиметров. Иногда специалисты допускают пробивку отверстий для малоэтажного строительства, но данная процедура является нежелательной. По данной ссылке можно купить фундаментные блоки ФБС http://mixmaterials.ru/prodazha-fundamentnyih-blokov.html по цене завода производителя.

Итоги:

После монтажа, отличия плит серий ПБ и ПК практически незаметны, долговечность у изделий одинакова. Обе серии имеют толщину 220 миллиметров и отличаются количеством и размерами пустот, а также арматурными каркасами, установленными в ребрах. Плиты перекрытия ПК могут применяться как в кирпичных, так и в каркасных зданиях, плиты ПБ лучше применимы в каркасных домах. Прочность плит ПБ ниже, чем у ПК.

По сравнению с плитами ПК, изготовленными по типоразмерам, имеющимся в серии, плиты перекрытия ПБ выходят дороже. Из всего этого можно сделать вывод, что, скорее всего, железобетонные плиты серии ПБ не смогут окончательно потеснить более надежные, дешевые и проверенные плиты ПК, но в некоторых случаях применение данных плит более выгодно.

Отличия плит перекрытия ПК и ПБ: какие лучше выбрать?

Каким образом производятся плиты ПБ и ПК

Маркировкой ПК и ПБ обозначают плиты перекрытия с пустотами. Именно благодаря этим пустотам, расположенным по всей длине, у плиты уменьшается вес, по сравнению с монолитными перекрытиями.

Главное отличие плит ПБ и ПК:

Плиты ПК изготавливаются из бетона маркой от М200 до М400. Используется арматура с маркировкой AIII. Если изготавливаются плиты длиннее 4.3 метров, то применяют напряженную арматуру. Как мы говорили, плита изготавливается в опалубке, а уплотнение осуществляется специальными вибраторами.

Для плит ПБ применяется более прочный бетон маркировки М400 или М500. В таких плитах независимо от их длины применяются предварительно напряженная арматура. Благодаря этому напряжению, плиты меньше изгибаются.

Производство и сферы применения плит перекрытия

Плиты перекрытия ПК изготавливаются традиционным методом путем заливки бетонной смеси в опалубку (металлическую форму), где находится каркас будущей плиты — арматурная решетка. При помощи вибрационного прессования достигается равномерное заполнение металлоформы бетонной смесью. После формирования плита подвергается термической обработке паром с соблюдением температурного режима. Шаг плиты перекрытия ПК кратен 300 мм. Данный метод изготовления позволяет получить изделия, которые практически не подвержены прогибанию и способны выдержать высокие механические нагрузки.

Плиты перекрытия ПБ изготавливаются при помощи современных строительных технологий путем заливки бетонной смеси на непрерывно движущийся вибрационный подогреваемый формовочный стенд (конвейерную линию) с натянутыми металлическими тросами или канатами. Такой метод производства называется технологией безопалубочного формования. Вдоль вибрационной линии стенда проходит формовочная машина, выравнивающая поверхность плиты. Полученный железобетонный пласт закрывают теплоизоляционным материалом и прогревают. После просушки пласт разрезают на готовые изделия необходимой заказчику длины. Шаг плиты перекрытия ПБ кратен 100 мм. Технология безопалубочного формования позволяет снизить вес изделия на 5% и получить железобетонную плиту с гладкой поверхностью, без трещин, индивидуального типоразмера.

Плиты перекрытия получили очень широкое применение, и это пожалуй, наиболее применяемый вид железобетонной продукции. Они используются для перекрытия пролетов до 12 метров, хотя наиболее распространенный тип плит, это плиты длиной 6300 мм. Подвалы, цокольные этажи, межэтажные перекрытия – везде применяются данные плиты. В многоэтажном строительстве плиты также получили широкое распространение, особенно в советский период где была важна скорость строительства – нужно было обеспечить жильем большое число граждан.

В настоящее время плиты перекрытия также часто применяются при строительстве коттеджей и загородных дач.

Свойства плит перекрытия ПК

Технические характеристики:

• ПК дополнительно усилены металлической или специальной напряженной арматурой;
• используются для возведения любых типов строительных конструкций;
• повышенная звуконепроницаемость и стойкость к высоким температурам;
• виброустойчивый строительный материал;
• используются для возведения любых типов строительных конструкций.

Опалубочные панели оснащаются специальными монтажными проушинами, которые облегчают их перемещение. Это их основное отличие от безопалубочных конструкций.

Плиты ПК и ПБ, технические характеристики

Самый главный параметр плит перекрытий – это несущая способность. Этот параметр выражает то, какую нагрузку способна выдержать плита, не разрушившись. Стандартной несущей способностью плит ПК является 800 килограмм на квадратный метр, иногда можно увидеть плиты с характеристиками 1250 килограмм на м2. У плит ПБ более обширный разброс характеристик, от 30 до 1600 килограмм на квадратный метр. Несмотря на большой выбор величин, стандартом принято считать 800 килограмм.

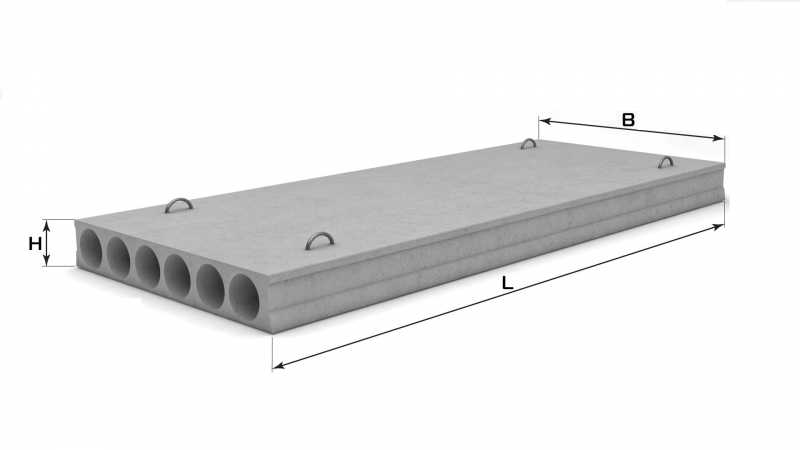

Рассмотрим геометрические характеристики плит:

• Для каждого вида плит стандартом считается 22 см.
• Длина. Максимальна длинна плит ПК, чуть больше 7 метров, а ПБ Почти 11 метров.
• Поверхность. В этом показателе выигрывают плиты ПБ, так как за счет современной технологии, имеют более гладкую форму, что позволят сильно сэкономить на работах по отделке.

Стоит так же отметить, что плиты ПБ более точны по своей геометрии, что обусловлено технологией непрерывного формирования.

Основные отличия плит перекрытий ПК от ПБ.

Положительные качества технологии без опалубки

Плиты Пб обладают следующими положительными качествами:

• Можно резать торцы под любыми углами.
• Хорошая точность изготовления способствует уменьшению зазоров между плитами при укладке на здание.
• Так как внутри плиты нет сетки из арматуры, легче делать отверстия для дымоходов или коммуникаций.

Так как нет специальных скоб, это создает некоторые проблемы в процессе загрузки, выгрузки и установки.

Эксплуатационные свойства плит ПК

Панели с маркировкой ПК, заливаемые в стационарную опалубку, обладают следующими эксплуатационными характеристиками:

• ускоренным циклом производства, который не превышает две недели с момента формовки;
• расширенной областью применения, позволяющей использовать изделия для различных конструкций;
• возможностью применения стальных стержней в напряженном или ненагруженном состоянии;
• вибрационной устойчивостью, обеспечивающей целостность бетона при повышенном уровне вибрации;
• повышенной звукоизоляцией, затрудняющей проникновение внутрь помещения посторонних шумов;
• стойкостью к образованию трещин в результате различных видов механических воздействий;
• пониженной гигроскопичностью, благодаря которой арматура не теряет прочность под влиянием коррозионных процессов;
• пожаробезопасностью, обеспечивающей целостность бетонного массива при воздействии открытого огня.

Продукция с маркировкой ПК, в отличие от изделий ПБ, оснащена монтажными скобами, которые облегчают перемещение при транспортировке. В характеристиках изделий много общего, однако, имеются различия.

Плиты перекрытия позволяют возводить многоквартирные, многоэтажные, индивидуальные жилые здания

Какие отличия в монтаже плит ПБ и ПК

Никаких отличий в монтаже нет, всё предельно одинаково. Единственно отличие в зазорах между плитами, которые в последствие замазываются.

Однако, пару отличий можно отметить:

• Плиты, изготовленные с опалубкой, поднимаются и устанавливаются при помощи специальных скоб, а плиты ПБ перемещают, используя такелажные приспособления.

• Плиты, которые изготовили без применения опалубки, опираются на стены двумя сторонами, но без выступа.

Свойства продукции, обозначаемой ПК

Изделия с индексом пк обладают следующими техническими показателями:

• Сокращенным до 14 дней сроком изготовления, что, соответственно, повышает стоимость продукции, однако сокращает сроки строительства.
• Возможностью применения в конструкциях любых видов.
• Усилением напряженными или обычными стальными прутками.
• Вибрационной стойкостью и надежной звукоизоляцией, позволяющей гасить значительные вибрации и шумы.
• Третьей группой трещиностойкости.
• Устойчивостью к влаге.
• Стойкостью к воздействию повышенной температуры.
• Наличием монтажных проушин, облегчающих перемещение. Это отличает плиты от пб, на которых отсутствуют строповочные элементы.

Детально рассмотрим отличительные моменты. Разберемся, насколько существенны различия от плит аналогичного назначения.

Так как многопустотные плиты перекрытий предназначаются для типового строительства, во время изготовления их маркируют

Требования по ГОСТу

От качества изделий зависит, насколько безопасным будет здание и как долго оно простоит. Изготавливаются плиты ПБ из различных марок бетона.
Выбор материала зависит от предназначения изделия, допустимой нагрузки и области применения. От этого зависит толщина изделия, размер пустот.

Производят изделия ПБ по безопалубочной технологии на предприятиях, имеющих конвейерные линии. При производстве используется особый способ армирования, при котором заготовки можно разрезать, не теряя их прочности.

Конструкция укладывается на две опоры с двух сторон. Изделия ПБ имеют идеально ровную поверхность, что упрощает отделку потолков и полов.

Материал должен обладать определенной жесткостью, чтобы не прогибаться при эксплуатации, поэтому выпускается большое разнообразие круглопустотных безопалубочных изделий различного размера и с разными видами армирования.

Кроме устойчивости и надежности к материалу предъявляются и другие требования: он должен обеспечивать тепловую и шумовую изоляции помещений. Согласно ГОСТ, материалы для возведений перекрытий должны выдерживать не только собственный вес, но и нагрузку сверху (предметы мебели, людей и т.д.). Величина нагрузки рассчитывается в зависимости от характера строения и его предназначения.

Размеры и вес

Представленные изделия выпускают стандартных габаритов. Они учитываются при проектировании домов. Например, стандартное значение ширины может составлять 6, 10, 12, 15 см. Для длины характерны такие размеры: 24-90 см, а толщина изделия может достигать 22 см. Можно производить плиты перекрытия нестандартных размеров, но делается это только по индивидуальному заказу. При подъеме таких изделий необходимо задействовать мощное грузоподъемное оснащение, так как вес конструкций может достигать 1,2-3,44 т.

Что собой представляет?

Пустотная плита – это конструкция из железобетона высота которой составляет 220 мм с определенным количеством пустот внутри, которые располагаются вдоль изделия. Материал делают из бетона и армируют стальным канатом или высокопрочной проволокой типа ВР1400.

Для какой цели можно применять?

Железобетонные изделия ПБ активно применяются в разных видах строительства. С их помощью производят разделение зданий на этажи, а также перекладывание нагрузки верхних этажей строения на нижние стены и основание здания. Материал используют для перекрытия больших площадей: развлекательных центров, гаражей, складов.
