Чем отличаются плиты ПК от плит ПБ?

Чем отличаются плиты ПК от плит ПБ?

Железобетонные плиты ПБ и ПК относятся к категории пустотных плит перекрытия. Пустоты в них расположены по всей длине, что обеспечивает небольшой вес по сравнению с монолитными перекрытиями, позволяет незначительно улучшить звуко- и теплоизоляционные характеристики. Основное отличие плит ПК и ПБ заключается в их технологии изготовления:

ПК – изготовляются по старому методу опалубочного формования.

ПБ – производятся по новой технологии безопалубочного непрерывного формования.

 Изготовление плит марки ПБ методом непрерывного формования ЖБИ серии ПК производятся из бетона марки М200-М400. Для армирования применяется арматура класса АIII. В изделиях длиной более 4,2м используются преднапряженные армирующие элементы. Формование осуществляется в металлической опалубке с последующим уплотнением бетона с помощью специального вибрационного оборудования.

Плиты перекрытия ПБ изготовляются с применением бетона более высоких марок прочности – М400-М500. Для армирования изделий любой длины используется преднапряженная арматура. Предварительное напряжение сжатых и растянутых зон позволяет минимизировать свободный прогиб ЖБИ этого типа и увеличить их стойкость к трещинообразованию по сравнению с ПК.

Чтобы окончательно определиться с вопросом о том, какие выбрать плиты перекрытия – ПК или ПБ, нужно рассмотреть и другие их особенности – основные технические характеристики, геометрические параметры и конструктивные отличия.

Одной из основных технико-эксплуатационных характеристик плит перекрытия является их несущая способность. Данный параметр определяет предельную нагрузку, превышение которой ведет к деформации и нарушению целостности конструкций. Железобетонные изделия ПК выпускаются со стандартной несущей способностью 800 кг/м2. Гораздо реже можно встретить продукцию с предельной нагрузкой 1250 кг/м2.

Плиты ПБ производятся в более широком ассортименте по несущей способности – от 30 до 1600 кг/м2, но тем не менее, стандартной несущей способностью является 800кг/м2.

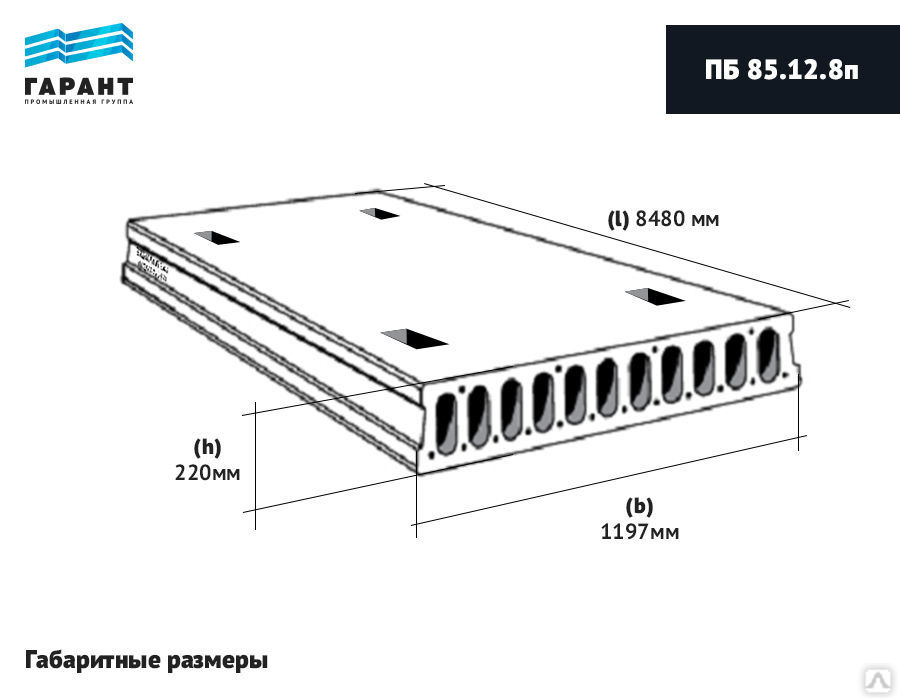

Геометрические параметры ЖБИ, изготовленных опалубочным и безопалубочным методами: Максимальная длина – у

Конструкции ПК могут иметь ширину 1,8 м, но широкого распространения не нашли из-за большого веса, поэтому встречаются очень редко. Толщина – стандартная 220 мм. Качество поверхности – плиты ПБ отличаются гладкой поверхностью с минимальным количеством дефектов, что позволяет сэкономить на отделочных работах (за счет нанесения более тонкого слоя стяжки). ПК формуются в металлических опалубках, поэтому качество поверхности существенно ниже.

Также изделия ПБ характеризуются более качественной геометрией, что достигается благодаря современной технологии непрерывного формования.

 Пустотелые плиты ПК опалубочного формования характеризуются следующими конструктивными особенностями, которые отличают их от изделий ПБ: Большой диаметр продольных технологических пустот – в зависимости от разновидности может составлять 149 и 160 мм. Это позволяет прокладывать по ним инженерные коммуникации – например, канализационные стояки, стандартное сечение которых обычно не превышает 100 мм. Наличие монтажных петель – обеспечивают легкое перемещение ЖБИ при транспортировке и укладке.

Железобетонные изделия ПБ обладают большим количеством преимуществ: Минимальные допуски – обеспечивают идеально точные геометрические размеры, что облегчает монтажные работы. Широкий выбор типоразмеров – резка выполняется после формования, поэтому плиты выпускаются длиной от 1,6 до 12,0 м с шагом 100 мм. Возможность резки торцевой части под любым углом. Отсутствие армирующей сетки в конструкции – позволяет проще и быстрее формировать каналы под инженерные коммуникации.

Чем отличаются плиты ПК от плит ПБ?

Какую плиты выбирать решать Вам. Весь ассортимент плит на нашем сайте

Отличие плит ПК от ПБ

Плиты ПК и ПБ используются для создания надежного перекрытия между этажами. Они работают на изгиб, поэтому обладают высокой прочностью и надежностью, которые им обеспечивает предварительно напряженная арматура. Плиты перекрытия имеют явное внешнее сходство, однако технология производства этих железобетонных изделий значительно отличается. В данной статье мы хотим рассказать Вам именно про отличия плит ПК и ПБ.

Содержание:

1) Особенности производства плит перекрытия ПК и ПБ

2) Какое армироование используется в плитах

3) Конструкция и монтаж

Несмотря на внешнее сходство, эти изделия имеют целый ряд технологических отличий, который следует учитывать до их приобретения. Плиты перекрытия предназначены для функционирования в условиях больших нагрузок, поэтому в процессе их изготовления используется только высококачественный бетон и предварительно напряженная  арматура. Оба типа плит перекрытия — многопустотные. Пустоты служат для уменьшения вибраций и достижения максимальной звуко- и теплоизоляции при относительной легкости готовых изделий. Плиты ПК имеют пустоты округлой формы, плиты ПБ — овальной формы. Для обеспечения дополнительной надежности пустоты в плитах перекрытия можно заполнить бетоном.

Особенности производства плит перекрытия ПК и ПБ

Плиты ПК изготавливаются традиционным методом путем заливки бетонной смеси в опалубку (металлическую форму), где находится каркас будущей плиты — арматурная решетка. При помощи вибрационного прессования достигается равномерное заполнение металлоформы бетонной смесью. После формирования плита подвергается термической обработке паром с соблюдением температурного режима. Шаг плиты перекрытия ПК кратен 300 мм. Данный метод изготовления позволяет получить изделия которые практически не подвержены прогибанию и способны выдержать высокие механические нагрузки. Диаметр пустотных отверстий, равный 159 мм, позволяет прокладывать внутри плит инженерные коммуникации (например электропроводку или сантехнические трубы).

Плиты перекрытия ПБ изготавливаются при помощи современных строительных технологий путем заливки бетонной смеси на непрерывно движущийся вибрационный подогреваемый формовочный стенд (конвейерную линию) с натянутыми металлическими тросами или канатами. Такой метод производства называется технологией безопалубочного формования.

Плиты ПК ограничиваются размерами опалубки, длина которой регламентируется ГОСТом. Плиты ПБ напротив разрезаются под размер, необходимый заказчику, поэтому широко используются для перекрытия помещений с нестандартными пролетами.

Какое армирование используется в плитах

Плиты перекрытия ПК армируются предварительно напряженной и ненапряженной сталью. При армировании ненапряженной сталью используют обычные сетки. В верхней части плиты располагают проволочную сетку диаметром до 4 мм, в нижней — сетку диаметром до 12 мм. Для усиления торцов по краям изделия устанавливают дополнительные стальные элементы. При армировании предварительно напряженной сталью, помимо обычной сетки, используют отдельные стальные прутки диаметром до 14 мм.

Плиты перекрытия ПБ армируются продольно, предварительно напряженной металлической проволокой, канатами или тросами (в зависимости от используемой производителем технологии), натянутыми по всей длине изделия. Поперечное армирование отсутствует. Верхняя часть плиты перекрытия ПБ усиливается отдельными прутками от 2 до 6 штук, нижняя часть — пучками из проволоки либо канатами. Применение технологии тросового армирования исключает фактор поверхностного натяжения, которое вызывает появление трещин.

Конструкция и монтаж

Плиты ПК изготавливаются со строповочными петлями

Плиты ПБ изначально изготавливаются без строповочных петель, предусматривая беспетлевой монтаж. По желанию заказчика возможна установка петель путем замоноличивания их в бетон с сохранением структуры поверхности.

Поверхность у плит перекрытия тоже имеет свои технологические отличия. Так, на плитах ПК могут быть усадочные трещины и небольшие отклонения по геометрическим параметрам, допустимые рагламентом ГОСТа.

Плиты ПБ напротив, благодаря современной технологии безопалубочного формования с использованием разглаживающей машины, имеют гладкую поверхность без трещин, шероховатостей и геометрических отклонений.

Согласно СНиП 2.01.07-85 прогиб изделия свыше 1/150 части длины изделия не является браком. Для примера, допустимая величина прогиба плиты перекрытия ПБ 90-12 равна 60 мм.

Плиты перекрытия ПК оснащены округлыми пустотами диаметром 159 мм, что делает их более удобными для монтажа инженерных коммуникаций, в частности канализационных стояков, диаметр которых составляет 100 мм.

Плиты перекрытия ПБ оснащены пустотами меньшего диаметра — 50 мм, за счет чего могут быть разрезаны как вдоль так и поперек, под углом до 45 градусов без потери прочностных характеристик. Благодаря такой конструкции изделия часто используются в качестве балок и перемычек.

Подходящий тип плит перекрытия всегда подбирается индивидуально, исходя из особенностей и нюансов проекта.

В заключении следует добавить, что плиты перекрытия ПК и ПБ проходят тщательные проверки согласно правилам ГОСТ. Так как в процессе эксплуатации изделия будут подвергаться высоким нагрузкам как от соседних плит, так и от самой конструкции, они должны быть максимально надежными, обладать достаточной жесткостью, прочностью и не прогибаться. Немаловажным качеством является огнестойкость плит перекрытия ПК и ПБ — пожар способен вызвать разрушение не только железобетонных изделий, но и повлечь за собой обрушение всего здания. Благодаря многопустотной конструкции плиты ПК и ПБ имеют сравнительно небольшой вес, что делает их достаточно экономичными.

Эксперты компании «ДСК-Столица» всегда на связи и готовы проконсультировать Вас по вопросу правильного выбора плит перекрытия ПК и ПБ, возможных сроков изготовления и скорости доставки до объекта!

Звоните, узнавайте, заказывайте! Мы на связи 24 часа 7 дней в неделю!

Бесплатный звонок по России 8 (800) 301-55-70

Самостоятельно ознакомиться с полным ассортиментом продукции Вы можете на нашем сайте:
