Открытый дренаж уклон: технология осушения участков на глинистых почвах

Открытый дренаж, дренажная система открытого типа на участке

Зачем нужен открытый дренаж участка

Открытый (поверхностный) дренаж устраивают при:

• Высокой заболоченности участков с открытым грунтом, переувлажненной почве.
• Подмывании водой фундаментов и отмосток вокруг знаний.
• Необходимости отвода воды из очагов ее скопления на территории участков.

Виды открытого дренажа

Поверхностный дренаж не слишком часто применяют на практике из-за некоторых неудобств. Намного чаще используют упрощенную версию закрытого дренажа, которую можно назвать открытый с некоторой натяжкой.

Горизонтальный

Горизонтальный (линейный) дренаж представляет собой одиночные или сеть прорытых в земле каналов с некоторым уклоном к точке водосбора. При большом количестве канав их обычно сводят к центральной, при этом их сеть напоминает елочку.

Также каналы, прорытые на территории, можно сводить в канаву, прокопанную по всему периметру участка в его границах.

Если устраивают открытый дренаж вокруг дома, по его периметру выкапывают канаву с уклоном, от которой еще по одному каналу воду направляют в точки водосброса.

Для сбрасывания собранной воды используют канавы, водоемы, низины, овраги за частной территорией.

Если водосброс за территорию технически невозможен, на ней выкапывают дренажный колодец значительной глубины, которой направляет поступившие и собранные воды в нижние слои грунта.

Вертикальный

Вертикальный дренаж рационально использовать в ситуациях, когда на участке имеются отдельные заболоченные места малой площади.

В этом случае бурят или выкапывают вертикальные каналы, проходящие через глинистые водоупорные слои.

Также вертикальное дренирование помогает справиться водоотводным каналам горизонтального расположения с высокой водной нагрузкой.

Устройство дренажа открытого типа

Если требуется отвод воды с участка открытый дренаж прокладывают несколькими способами. Самый простой метод — выкопать глубокие канавы по периметру участка за его границами. В этом случае они не потребуют какой-либо дополнительной доработки.

Если наружный дренаж канавами невозможен, можно проделать круговой дренаж в границах частной территории. Если этот способ оказывается недостаточно эффективным, на самом участке прорывают дополнительные канавы с уклоном, которые соединяют с круговой дренажной системой.

Можно объединить две системы: кольцевого дренажа вокруг территории участка и пристенную около фундаментов зданий, соединив их друг с другом каналом.

Если кольцевая дренажная система вокруг дома переполняется водой, один из вариантов борьбы с этим явлением — бурение глубоких вертикальных каналов непосредственно в горизонтальной системе дренажа земельного участка. Такие одиночные шахты с засыпкой можно бурить и на всей частной территории в случаях, если водоотвод затруднен.

Технология укладки дренажной системы

Для правильного устройства дренажных систем полезно руководствоваться следующими требованиями, изложенными в строительных нормативах:

• Глубина дренажных канав должна быть ниже отметки промерзания грунта (в среднем не выше 1,5 м).
• Если система поверхностного дренажа используется на сильно заболоченных участках, расстояние между каналами должно быть в два раза больше глубины их заложения.

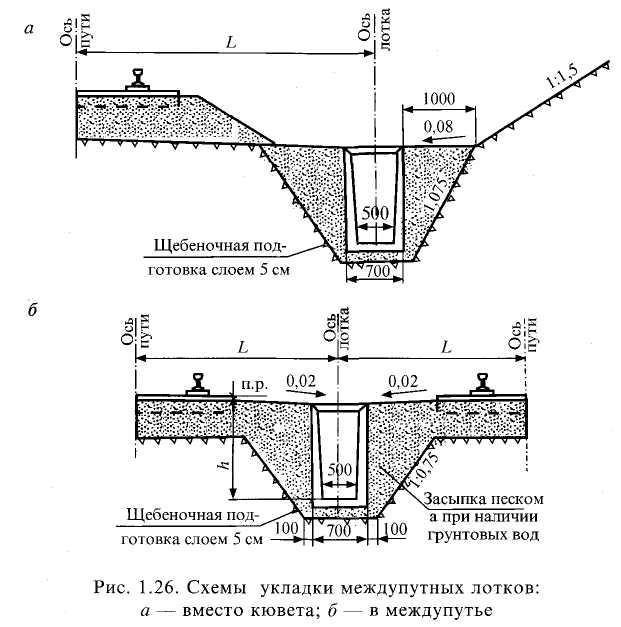

• Каналы могут иметь прямоугольную или трапецеидальную форму.
• Минимальные углы уклонов водоотводных канав: в глинистых грунтах 2 мм на погонный метр, в песчаных — 3 мм на метр погонный.

Открытый дренаж на участке своими руками

Если на участке устраивается открытый дренаж его функции — осушение заболоченной территории. Для выполнения этой задачи могут быть использованы следующие технические решения:

Дренажные каналы. В земле прорывают трапецеидальные или прямоугольные каналы (можно использовать траншеекопатель) с уклоном минимум 2 — 3 мм. При необходимости их накрывают деревянными щитами, решетками, прочими листовыми материалами. Такой метод используют в глинистых грунтах с низкой вероятностью обрушения стенок канав.

Каналы с засыпкой. Если система поверхностного дренажа устраивается в сложных песчано-глинистых грунтах с высокой вероятностью обрушения стенок, их заполняют любыми сыпучими материалами.

Чтобы уменьшить расход засыпки, на дно канав укладывают ветки. Сами траншеи с засыпкой можно оставить в таком виде или закрыть щитами, решетками.

Каналы с геотекстилем. Это один из наиболее часто используемых методов устройства поверхностных систем дренажа. Для его реализации проводят следующие операции:

1. На дно прорытых под уклоном канав укладывают геотекстильное полотно с напуском наверх.
2. Затем каналы заполняют щебеночной или другого типа засыпкой, не доходя до верха траншеи примерно 200 мм.
3. Далее заворачивают геотекстиль на щебеночную засыпку, присыпают геоткань песком и сверху укладывают дерн, получая таким образом полный аналог закрытой дренажной системы.

Вертикальные каналы. Вертикальное дренирование эффективно в ситуациях, когда горизонтальная дренажная система переполняется и не справляется с транспортировкой излишних вод с участка.

При ее устройстве проводят самостоятельное или при помощи буровых установок шнековое бурение грунта в дренажных канавах на глубину до 50 м (зависит от толщины и заглубления водоупорных глинистых слоев).

Пробуренные шахты диаметром не менее 100 мм, если они находятся в глинистых грунтах, заполняют щебнем или гравием. В сложных грунтах с песчаными прослойками стенки шахт укрепляют кондукторами — скважинными полимерными трубами на резьбовых соединениях минимальным диаметром 110 мм. После помещения труб в пробуренную шахту их заполняют гравием или щебнем.

Чтобы увеличить производительность вертикальных шахт с целью уменьшения их глубины, в стенках скважинных труб делают щелевую (при помощи болгарки) или дырчатую (посредством дрели) перфорацию.

Преимущества открытой системы на дачном участке

Дренажная система поверхностного типа имеет следующие преимущества:

• Открытый дренаж — самый простой метод дренирования, не требующий сложных технических решений.
• Открытый тип дренажа намного дешевле, чем типовое глубинное дренирование с геотекстильным полотном, прокладкой перфорированных труб и гравийно-песчаными засыпками.
• Дренажная система открытого типа при необходимости легко переделывается в закрытую.

Заключение

Система открытого дренажа — самый простой способ водоотвода поверхностных и грунтовых вод от фундаментов зданий и с территорий участков.

Хотя поверхностное дренирование не так сложно сделать своими руками, для качественного проведения работ с долгосрочной гарантией лучше обратиться в специализированные фирмы и составить проект дренажа, одной из которых является «СК Стройизоляция».

Поделиться ссылкой

✅ Дренаж: виды, материалы и оборудование, технология установки

Рис. 1. Готовая траншея для установки дренажа

Низкие фильтрационные свойства грунта приводят к избытку воды на участке. Влага крайне медленно уходит в глубинные пласты или не просачивается в них совсем. Это приводит к заболачиванию территории, слякоти и гниению корневой системы растений, подмоканию и разрушению строительных конструкций.

Дренаж — это инженерно-техническое сооружение, которое предназначено для сбора и удаления инфильтрованных и грунтовых вод. Система представляет собой разветвленную структуру расположенных по всему участку или сооружению труб (дрен) и колодцев, защищающих территорию от избыточной влаги. С ее помощью решаются задачи по регулированию водного баланса почвы и созданию максимально благоприятных условий для сооружений, растений и владельцев участков.

Наименование работ	Ед. измерения	Цена дренажных работ, руб
Стоимость дренажа участка и сопутствующих работ
Проектирование дренажной системы	—	бесплатно
Прокладка поверхностного дренажа (глубина 0,5 м)	п. м.	450
Прокладка глубинного дренажа (глубина 1м)	п. м.	830
Монтаж смотрового колодца (d=315мм)	шт.	5 000
Монтаж бетонного приемного колодца	кольцо	2 500
Установка автоматического дренажного насоса	шт.	3 000
Прокладка электрокабеля для дренажного насоса	п. м.	200
Установка смотрового колодца, d=315мм	шт.	5 000
Устройство приемного колодца, глубина 3 м	колодец	30 000
Прокладка отводящего трубопровода от колодца	п. м.	200
Стоимость гидроизоляции фундамента
Земляные работы	куб. м.	от 1 000
Шлифовка поверхности фундамента	кв. м.	от 400
Гидроизоляция фундамента обмазочная	кв. м.	250
Утепление фундамента теплоизоляционными плитами	кв. м.	300

Для чего нужен и когда необходим дренаж

Дренаж может требоваться как для осушения всей поверхности участка, так и для отдельных зданий. Вследствие геологических особенностей территории, подвалы и фундаменты строений подвержены разрушающим воздействиям грунтовых вод. Это может стать причиной затопления помещений, образования сырости и, следовательно, возникновения плесени и грибка. Правильно спроектированный и реализованный дренаж обеспечит своевременный отвод грунтовых и талых вод, предотвратив пропитку стен влагой. В теплое время года на конструкциях не будет плесени, а в холодное — инея. Качественный монтаж дренажа также существенно продлит срок эксплуатации здания и сохранит комфортный микроклимат в помещениях, в том числе в подвале и цоколе.

Необходимость обустройства системы отвода грунтовых и осадочных вод может также возникать:

при изменении рельефа участка;

строительстве зданий с подвалом или цокольным этажом;

заболачивании территории;

наличии грунтов, слабопроницаемых для воды.

Рис. 2. Отсыпка дренажной трубы щебнем

Кроме того, в соответствии с требованиями СНиП 2.06.15, для обеспечения пригодности почвы к выращиванию плодовых деревьев, зерновых и овощных культур, в лесных и сельскохозяйственных угодьях проводят мелиорацию. С этой целью формируется разветвленная система открытых канав или закрытых трубопроводов, предназначенных для осушения участка. В конечном итоге вода должна попадать в специальные дренажные канавы, колодцы или септики. Строительство водозаборных сооружений обязательно в тех случаях, когда территория страдает от частых затоплений после осадков или половодья вследствие таяния снега. Скоплению излишков влаги способствует и глинистая почва — супеси и суглинки, не пропускающие или слабо пропускающие воду в нижние слои. Еще один фактор, побуждающий задуматься над созданием дренажа — повышенный уровень грунтовых вод.

Виды дренажных систем

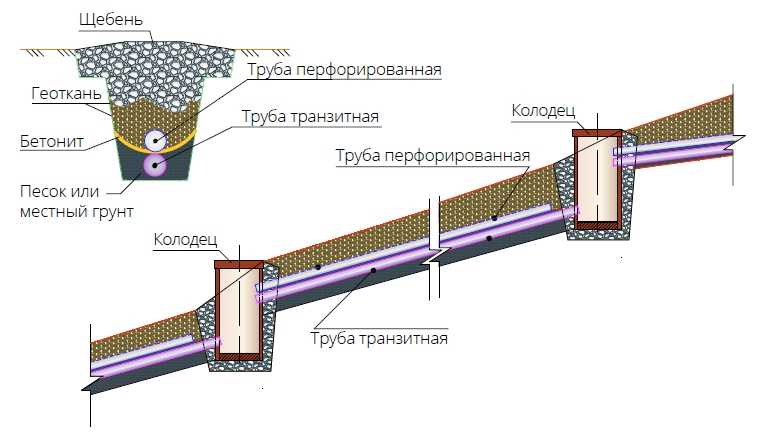

Рис. 3. Как правильно сделать дренаж

Системы отвода могут быть открытыми, закрытыми и точечными. Первые считаются наиболее простыми и могут устраиваться для отведения ливневых и талых водных масс. Они обустраиваются, как правило, по периметру участка посредством откопки мелких канав. При создании такой системы дренажа земли следует тщательно выдержать все уклоны дна траншей для предотвращения затопления территории. Выводится открытый дренаж в сточные или канализационные каналы или ближайший водоем.

Закрытые системы состоят из траншей, в которых уложены пластиковые перфорированные трубы, обмотанные фильтром из геотекстиля. Трубы обсыпаются гравийным щебнем фракции 20−40 или 40−70 мм.

В свою очередь, закрытая система может являться дренажом поверхностным или мелкого заложения, а также дренажом глубинным. Поверхностный дренаж собирает воду с поверхности земли, а глубинный используется для понижения уровня грунтовых вод территории.

Монтаж точечного дренажа осуществляется на участках с небольшим количеством грунтовых вод и малой вероятностью затопления зданий и территории. Обустройство таких систем выполняют в местах максимального скопления дождевых вод. Обычно для приема воды используются кубические дождеприемники или ливневые лотки.

Отдельно выделяют дренаж строений, который бывает:

1. Кольцевой. Представляет собой систему закрытого дренажа поверхностного типа (глубина до 1 метра), проложенную на расстоянии 1–3 метра от дома. Эффективно собирает воду по периметру любого частного дома, создавая сухую зону.
2. Пристенный. Это закрытая дренажная система, проложенная возле фундамента на уровне его подошвы. Глубина заложения равна глубине фундамента и часто составляет 1,5–2 метра. Для устройства такого типа дренажа весь фундамент окапывается, устанавливаются опорные щиты и распорки на период производства работ. Такая система чаще всего устраивается при наличии цоколя или подвала.

Рис. 4. Траншея засыпана щебнем

Используемые материалы и оборудование

Рис. 5. Дренажная обойма готова к засыпке

В состав системы дренажа территории входят магистральная и боковые дрены, а также смотровые и водосборные колодцы. Существует несколько схем укладки дрен, самые популярные — это «ёлочка» и «квадрат». Для соединения дрен можно использовать специальные (довольно редкие) фитинги или широко распространенные ПВХ-фитинги от наружной канализации.

Смотровые колодцы — второй по значимости компонент системы. Они предназначены для осмотра и прочистки дренажной системы. Согласно строительным нормам и правилам должны устанавливаться на каждом повороте трассы и в местах изменения уклона. В условиях городской застройки используются железобетонные кольца, но в частном секторе наиболее популярным решением стали пластиковые гофрированные колодцы диаметром от 300 мм.

При прокладке системы дренирования грунтовых вод обязательно используются сыпучие материалы — песок и щебень. Песок используется для профилирования дна дренажных траншей и для обратной засыпки. Щебнем обсыпаются непосредственно дрены, за счет чего создается слой с нулевым гидростатическим давлением, в который устремляется вода с поверхности участка.

В процессе дренирования вместе с влагой в трубы могут попадать частицы грунта, засоряя отверстия и ухудшая эффективность отведения воды. Для предотвращения этих явлений используется фильтрационная ткань — геотекстиль.

Для создания правильной системы дренажа своими руками потребуются:

Рис. 6. Засыпка дренажной канавы

лопата;

длинный строительный уровень;

нож для труб;

тачка;

дрены — пластиковые трубы с отверстиями;

трамбовочное
устройство;

колодцы;

уголки, тройники, муфты для трубопроводов;

щебень и песок;

геотекстиль.

Поэтапная технология устройства дренажа

Монтаж дренажа на участке имеет ряд особенностей. В первую очередь, его следует выполнять до высадки растений и застройки, поскольку требуется выемка значительного объема грунта. Перед работами по устройству дренажа обязательно выполняются расчеты. Важно соблюсти уклон в сторону водосброса, равный 1−2 см понижения на каждый метр трассы.

Объем и алгоритм работ по монтажу отличаются в зависимости от типа системы. Открытый дренаж предполагает копку траншей или установку лотков по периметру, которые прикрываются решетками. При установке закрытой системы в первую очередь проводится высотная съемка участка и отмечаются перепады высот, что позже поможет проложить водосток в нужных местах.

Алгоритм установки выглядит следующим образом:

Высотная съемка, составление схемы укладки дрен.

Определение точки водосброса, принятие решение о необходимости установки повышающего насоса.

Рытье траншей с уклоном 1−2 %. Расстояние между дренами обычно принимают 3−6 метров, в зависимости от дренирующих свойств грунта.

Профилирование (выравнивание) дна дренажной траншеи при помощи песка. На мягких грунтах также требуется опалубка для фиксации стенок траншеи.

Укладка геотекстиля в форме кармана.

Отсыпка слоя щебня с сохранением заданного уклона.

Укладка дренажных труб на щебневую подушку с проверкой уклона нивелиром или строительным уровнем.

Установка смотровых колодцев, если они предусмотрены проектом. Врезка труб в колодцы.

Засыпка дрен слоем щебня, закрытие краев геотекстиля, фиксация шпильками.

Обратная засыпка траншеи песком до чистого уровня земли минус 20−30 см.

Обратная засыпка оставшихся пустот местным грунтом. Особенно данная технология актуальна при прокладке дренажа под будущим газоном. Если досыпать траншею песком до самого верха, то возможно пересыхание травы вдоль трассы дренажной системы. Местный грунт обычно предотвращает такую проблему.

Топ-3 ошибок при прокладке дренажа

Некоторые ошибки, которые допускаются во время установки дренажа и могут значительно снизить эффективность отвода воды:

1. Объединение ливневой и дренажной канализаций. Ливневая канализация часто работает в напорном режиме (почти все сечение трубы занято водой), а значит, процесс дренирования не может происходить. Более того, вода из дрен начнет вытекать сквозь перфорацию наружу. То есть будет иметь место эффект, обратный требуемому.
2. Монтаж без использования геотекстиля. Главная проблема работы системы заключается в заиливании труб (забивке отверстий частицами грунта), что приводит к резкому снижению интенсивности отведения воды. Для уменьшения заиливания используется геотекстиль, с помощью которого почва отделяется от содержимого траншеи. Ткань выполняет функцию фильтра, который не пропускает частички грунта в дрены.
3. Отсутствие ревизионных колодцев. Данные приспособления необходимы для осмотра и промывки дренажных труб в случае заиливания. Даже правильно спроектированную систему нужно периодически обслуживать: промывать водой под высоким давлением. Если не установить колодцы, при забивке дренажа придется вскрывать траншеи, что по трудозатратам соизмеримо с установкой новой системы.

Чтобы избежать подобных неприятностей, монтаж дренажа следует доверять профессионалам.
