Все прекрасно знают, что основой любого здания является прочный и надежный фундамент. Именно по этой причине ему отдается особое предпочтение. Отдушины в фундаменте – это вентиляционные отверстия и продухи.

В том случае, если выполнены они неверно, вся основа помещения начинает трескаться и постепенно, с течением времени разрушаться. Это небольшое, на первый взгляд, даже и незаметное отверстие несет существенную функцию, благодаря которой держится все здание, а это жизненно важно для будущего людей.

к содержанию ↑

Обязательное наличие отдушины

В некоторых случаях делать продухи непосредственно в фундаменте обязательно. Стоит обратить внимание на конкретные типы объектов, где это производится в строгом порядке. Фундамент, в котором между лагами земли и непосредственным полом существует закрытое и практически пустое пространство наличие вентиляционных отверстий играет весомую роль. Но если в подполье уже есть особая, отличным образом выполняющая свое прямое предназначение система вентиляции, то дополнительные отдушины здесь, конечно же, не нужны.

Следует сказать несколько слов о роли отдушин:

1. Благодаря ним лишняя влага выветривается из помещения (подвала), становится по-настоящему приятно и свежо.
2. Плесень отсутствует, так как нет условий для ее полноценного созревания (сырость).

Отверстия для вентиляции

Таким образом, данный тип отверстий выполняет немаловажное жизненно значение для комфортного существования человека в своем родном уголке. Как сделать отдушину в фундаменте – это вопрос, который задает большинство людей, все отлично понимают ее главное преимущество в обустройстве дома. Проект установки отдушин нужно продумывать на самой первой стадии, когда только заливают основу объекта.

к содержанию ↑

Создаем необходимое для вентиляции своими усилиями

Для того чтобы изготовить отдушину стоит запастись некоторыми предметами. В первую очередь, необходима труба круглого сечения, некоторые применяют деревянный брус.

Теперь важно более подробно остановиться на главных этапах закладки отверстий:

1. Заранее приготовленные трубы следует разрезать на отдельные куски. Здесь нужно учитывать строгое соответствие (длина нарезанных кусков соответствует размеру опалубки и непосредственной ширине основания здания).
2. Песок нужно засыпать в абсолютно каждую трубу, тряпками плотно закрывают концы для повышения уровня безопасности.
3. В предусмотренных для отдушин местах размещают трубы.
4. Бетоном заливаются прочно и надежно установленные трубы.

Часто происходит так, что по каким-то причинам необходимых отдушин в объекте не обнаружено. В этом случае надо исправлять эту проблему. Возведение цокольного помещения на фундаменте – это выход из сложившейся ситуации. Затем именно здесь создают неучтенные заранее отверстия для жизненно важной системы вентиляции.

Отдушина в кирпичном фундаменте

Если цоколь кирпичный, то процесс работы происходит достаточно легко и быстро (вставить кирпич ребром).

Отдушины в фундаменте деревянного дома – это достаточно емкий вопрос, требующий некоторых усилий. Для начала стоит остановиться на основных требованиях, предъявляемых к этому виду основания именно в деревянных зданиях.

Расстояние между отдушинами должно быть очень строгим (не менее 1,5 метров друг от друга). С каждой стороны основания установлено минимум два важных вентиляционных отверстия. Площадь продухов также необходимо учитывать, приблизительно, 10 кв. см.

30 см. – это правильная высота изготовления отдушин от самой поверхности. Это нужно для того чтобы никакая лишняя вода не попадала внутрь.

Если присутствуют перемычки в основании помещения, то отверстия важно сделать на них.

Вначале нужно определиться с размером отдушин – это самый главный шаг, от которого зависит комфорт и атмосфера внутри строящегося здания.

Обратимся к официальным требованиям, которые существуют в строительстве уже долгий период времени. 0,0025 всего пространства надежного, крепкого основания должно приходиться на все созданные отверстия в нужном объекте. Выполняя указания, можно изготовить самостоятельно отдушины в фундаменте.

к содержанию ↑

Особенности вентиляции

Лучший вариант – прямоугольная отдушина, стороны которой соответствуют размерам – 22 см. (стороны конструкции). Если она создается круглой формы, то диаметр ее варьируется от 22 см. и, примерно, до 25 см. Когда вы сделали отдушины по всем вышеперечисленным параметрам, нужно ни в коем случае не забыть про установку защитных решеток, которые окажутся замечательным препятствием для проникновения внутрь вашего дома вредоносных грызунов, от которых никому не будет спасения.

Вставка в отдушину с клапанами

В хорошо отапливаемом помещении в зимнее время года, когда на улице становится прохладно, не стоит прибегать к тому, чтобы полностью закрыть все имеющиеся отдушины. Если вы все-таки это сделаете, то возможно у вас появится выделение лишнего конденсата и здание постепенно начнет подгнивать, а, следовательно, разрушаться. Этого, конечно, важно избежать, так как угроза действительно оказывается серьезной.

Для того чтобы сделать отдушины в фундаменте своими руками нужно, прежде всего, запастись необходимыми для совершения этой существенной процедуры инструментами. Обратим внимание на самые главные из них:

1. Прочная, качественная лопата.
2. Тяжелый, приличных размеров молоток.
3. Огромная кувалда.
4. Дрель (или перфоратор), что удобнее и сподручнее.
5. Сверло по дереву (строгого диаметра – 2,5 см.).
6. Сверло по металлическим изделиям (1,4 см.).
7. Стамеска.
8. Трубы круглого сечения.
9. Рассыпчатый песок.

Помните одно правило: все отверстия необходимо делать параллельно друг другу. Делаем каркас необходимых отверстий и вставляем именно в период установки опалубки. Для этого применяются обычные доски или крепкий, надежный по всем параметрам пластик. Все это достаточно легко найти на строящемся участке или приобрести в специализированном магазине.

Для того чтобы внутрь не при каких условиях не попал бетон, заклеиваем имеющееся пространство или засыпает заранее приготовленным песком (как вам удобнее).

Когда бетон уже залит, и произошел процесс снятия опалубки, все созданные с большим желанием отверстия активно прочищают и, наконец-то открывают. Затем остается только один момент, закрывают все решеткой, выполняющей защитную функцию. После этого можно быть полностью спокойным, так как все отдушины грамотным образом созданы вами.

Таким образом, самостоятельно отдушины в фундаменте можно сделать достаточно легко и просто.

к содержанию ↑

Нюансы, которые нужно учесть

Инструкция по установке отдушин в фундаменте:

1. Необходимо заложить отверстия заранее при строительстве фундамента – это первый вариант.
2. После окончания всех строительных работ просверлить специальной алмазной коронкой – это более трудоемкий способ.
3. В подходящее место нужно грамотно зафиксировать пластиковую трубу (заполняем, желательно, песком).
4. В том варианте, если фундамент уже готов, наоборот, убирают лишний и ненужный песок, и в результате необходимая отдушина готова.
5. Если вы имеете бетонное ленточное основание, то здесь хорошо подойдут асбоцементные трубы, но наполнять их песком не нужно.
6. Отверстия, которые вы сделали своими руками, должны пропускать, в первую очередь, свежий, жизненно важный воздух. Ни в коем случае не должно внутрь попадать лишнее и то, что может навредить и принести неприятные, неожиданные трудности.
7. Из крупноячеистой предпочтительно латунной сетки можно самостоятельно изготовить специальную решетку, которая обеспечит для вас высокий уровень защиты. Можно, конечно, приобрести в магазине уже готовый предмет.
8. Зимой нельзя герметично закрывать все созданные отверстия, если есть большое желание, можно их немного прикрыть.

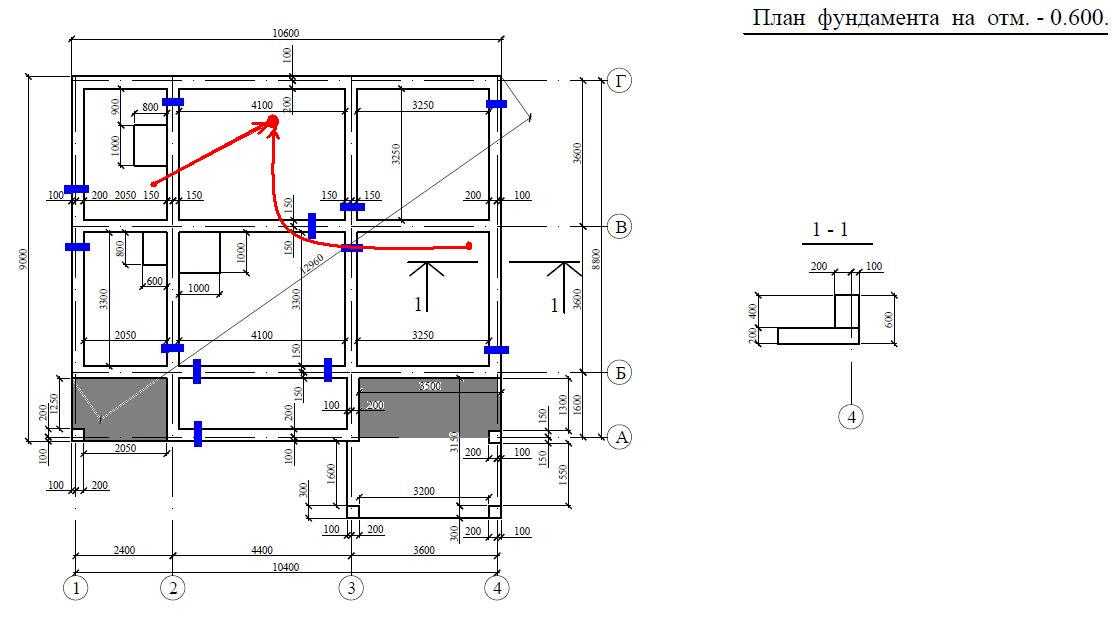

Фундамент с отдушинами

Технология создания отдушин в фундаменте – это очень важный и значимый вопрос, требующий особого внимания.

• Прежде всего, закладываются специальные трубы в арматурный каркас (они должны быть асбестовые или ПВХ).
• Диаметр непосредственно самого отверстия должен быть меньше 6 см.
• Благодаря тому, что через сделанные отверстия без каких-либо препятствий поступает воздух, в самом доме становится очень уютно.
• Наличие отдушин в фундаменте поддерживает отличный микроклимат в квартире: неприятный воздух уходит, а поступает новый, свежий. Происходит своеобразный круговорот, который делает воздушную атмосферу оптимальной, соответствующим нормативам.

Таким образом, соблюдая все основные параметры, правила, вы сможете жить совершенно спокойно и наслаждать приятными, свежими ароматами. Вам не нужно будет специально проветривать помещение только потому, что вам просто нечем дышать и становится совершенно невыносимо.

к содержанию ↑

Функции отверстий для поступления воздуха

Позаботившись заранее о наличии необходимых отверстий, через которые должен поступать воздух в любое помещение, вы сможете жить полноценно и наслаждаться приятными моментами без тревоги. Отверстия, через которые поступает отличный поток воздуха, важны абсолютно каждому зданию. Никто не хочет, чтобы его родной, теплый уголок, где он проводит достаточное количество свободного времени, покрылся неожиданно неприятной, отвратительной плесенью, которая плюс ко всему приносит вред здоровью личности.

В первую очередь, создав необходимое количество вентиляционных отверстий, вы тем самым позаботитесь о здоровье и благополучие всех своих близких людей, проживающих в конкретном помещении.

Помните, что ваше состояние, как физическое, так и эмоциональное в большей степени зависит от того, какой микроклимат царит в вашем домашнем уголке.

Делаем вывод, что отдушины выполняют достойную функцию, пренебрегать которой нельзя, иначе это чревато всевозможными сложностями и проблемами.

Продухи (отдушины) в фундаменте — виды, расчет и устройство

Вентиляция подвала осушает воздух в нем и препятствует образованию влаги. На этапе планировки дома эта функция может показаться незначительной. Но отказ от установки продухов приведет к повышению влажности, образованию плесени, размножению грибков и бактерий. Из-за этого стройматериалы начинают гнить и быстро приходят в негодность.

Зачем нужна вентиляция фундамента

От отсутствия вентиляции фундамента в первую очередь портится подвал. В нем растет влажность, жидкость накапливается на стенах, потолочном перекрытии, проникает обшивку пола. Из-за высокой температуры в доме влажные и теплые материалы в подвале становятся местом размножения бактерий, вредителей, плесени. Это приводит к появлению неприятных запахов в доме, избавиться от которых будет очень сложно. Перекрытия гниют, срок их службы сокращается. Кроме того, у жителей дома может возникнуть аллергия на грибок или плесень.

Также в невентилируемом подвале накапливается газ радон, который выделяется из почвы. Это радиоактивное вещество, которое очень быстро проникает из цокольного этажа в жилые помещения. В больших количествах он вреден для организма – повышает риск развития рака легких, отрицательно влияет на сердечно-сосудистую и кровеносную систему. В условиях плохой экологии радон значительно снижает качество и продолжительность жизни.

Какими должны быть отдушины в фундаменте

Чтобы избежать неприятных последствий, отдушины в фундаменте нужно планировать на этапе его закладки. Чтобы исключить появление влажности, сделать это нужно правильно. Планируйте в ленточном фундаменте и монолитной плите отдушины заранее это очень важно, подробно про фундаменты по ссылкам в тексте.

Размеры и количество

Если продухи в фундаменте сделать слишком большими – в подвале и в самом доме будет слишком холодно в зимнее время. Маленькие вентиляционные отверстия не смогут выполнять свою функцию.

Поэтому, в соответствии со строительными стандартами, отдушины должны занимать 1/400 часть общей площади фундамента. Их размер зависит от габаритов дома, но для стандартной планировки в 40-80 м

Способ расположения

Размещать продухи в фундаменте также стоит в соответствии с утвержденными нормами и рекомендациями профессиональных строителей.

1. Отверстия должны быть размещены как можно выше над землей. Если этого не сделать, в них может попасть вода во время дождей, а зимой снег может перекрыть воздух и усложнить процесс вентиляции.
2. Отдушины должны быть расположены друг напротив друга – таким образом, воздух будет лучше циркулировать благодаря сквозняку.
3. Вентиляция фундамента размещается на меньшей стороне дома. Это делается для того, чтобы ускорить скорость течения воздуха и облегчить процесс осушения подвала.
4. Продухи нужно располагать равномерно. Это обеспечит правильную вентиляцию всей площади цокольного этажа.
5. Расстояние от угла до первого отверстия должно составлять 80-100 сантиметров.

Расчет вентиляционных отдушин

На основании строительных норм во время устройства фундамента проводятся расчеты, которые позволяют правильно расположить отдушины. Ориентироваться можно по приведенному примеру.

Если площадь подвала составляет 100 квадратных метров, то площадь продухов – 0,25 м².На каждой стороне можно установить по 4 отверстия, площадь каждого из которых будет составлять 0,03 м², или 300 сантиметров. Таким образом, можно сделать прямоугольные продухи размером 15х20 см.

При расчете учитывать нужно также регион, в котором строится дом. Если в этом районе наблюдается сейсмическая активность, то размер продухов должен составлять 1/100 или 1/150 от цокольного этажа. То есть, в доме площадью 100 м² вентиляция будет занимать 1 м². Каждое из 8 отверстий может занимать по 0,12 м².

Как правильно сделать продухи

После того, как размер вентиляции рассчитан, нужно приступать к ее установке. Технология отличается в зависимости от материала, из которого изготовлен фундамент.

В бетонном фундаменте

Если фундамент заливается из бетона, то продухи монтируются на стадии установки каркаса в траншею.

В рассчитанных местах перпендикулярно траншее устанавливаются трубы такого диаметра, который соответствует необходимой площади. Можно также использовать доски и сформировать из них коробки, которые уложить в фундамент аналогичным образом.

Чтобы бетон не повредил конструкцию, ее можно временно заполнить песком или установить над ней дополнительную защиту из арматуры. После заливки и полного высыхания бетона из труб убирают песок, проверяют, насколько надежно они закреплены. Если же продухи изготовлены из древесины, то доски убираются.

В фундаменте из кирпича и блоков

В кирпичных фундаментах нужно заранее отметить места, где будут вентиляционные отверстия. Во время укладки кирпичи при необходимости подпиливаются таким образом, чтобы оставить пустые места рассчитанной площади. Когда отверстие достигает нужной высоты, кирпичи поверх него укладываются на небольшую балку по тому же принципу, как строятся окна.

В бетонных блоках отверстия просверливаются, им вручную придают нужную форму и размер. В блоках из железобетона отверстия делают в местах состыковки.

Продухи в готовом фундаменте

Что делать, если во время строительства продухи не были установлены, или их размера не хватает для полноценной вентиляции? Наиболее эффективный, но не самый простой способ – просверлить отверстия или увеличить их размер.

Сложнее всего делать их в бетонном фундаменте. В этом случае можно заказать алмазное бурение и доверить специалистам работу над продухами.

Если отверстия в бетоне уже имеются, но их размера недостаточно, справиться с этим можно самостоятельно. Вокруг существующей отдушины большим сверлом просверливаются небольшие воронки, которые постепенно соединяются меду собой. После этого новый продух шлифуется, ему придается нужная форма.

В случае с кирпичным фундаментом можно разбить раствор на стыках, чтобы получить возможность убрать лишние кирпичи. Делать это нужно осторожно, чтобы не повредить соседние элементы и не нарушить целостность фундамента. В блоках из пенобетона вентиляцию можно без труда сделать вручную. По периметру будущего продуха нужно просверлить отверстия на небольшом расстоянии друг от друга, а затем соединить их таким образом, чтобы получился продух нужного размера.

Существуют также способы улучшить вентиляцию, не расширяя продухи. Можно провести трубу от одного из продухов на крышу или улучшить утепление подвала. Если в доме используется печное отопление, можно установить печь таким образом, чтобы воздух тянулся из подвала.

Закрывать ли продухи на зиму

Четких рекомендаций по поводу того, стоит ли закрывать продухи на зиму, нет. Если они останутся открытыми, подвал будет вентилироваться, в нем не будет скапливаться конденсат. Но в этом случае пол в жилых комнатах будет холодным, это снизит общую температуру в доме и повысит затраты на отопление. Такой вариант хорошо подходит для летних загородных домов, которые мало используются в холодное время года, а также для нежилых помещений: бань, сараев, гаражей.

Важно: принимая решение, стоит ли закрывать продухи на зиму, нужно учитывать, что важнее – снизить затраты на отопление или предотвратить возможное гниение стройматериалов. В качестве компромисса можно закрывать продухи только во время сильных морозов и открывать их во время потепления. Важен также регион – там, где зимы теплые, перекрывать вентиляцию нецелесообразно.

Вентиляция фундамента без продухов

Если продухи не были установлены, а сделать их после монтажа фундамента нет возможности, существуют способы организовать вентиляцию без отдушин.

Схема вентиляции подвала с помощью трубы
1. Вентиляция фундамента домас помощью трубы. В этом случае подвал сначала утепляют, чтобы снизить вероятность образования конденсата. Лучше воспользоваться водоустойчивым материалом, который не будет пропускать пар. После этого устанавливается вытяжной воздуховод и кран для слива конденсата. Труба выводится на крышу на 50-60 сантиметров выше конька. Таким образом пар, который образовывается в подвале, не проникает в уязвимые стройматериалы, а поднимается по воздуховоду и выходит наружу.
2. Если подвал достаточно утеплен и гидроизолирован, в нем можно установить вентилятор. Его можно автоматизировать таким образом, чтобы вентиляция включалась только тогда, когда температура в помещении будет выше, чем снаружи.
Утепление стен подвала

3. Подвал, который не используется, можно засыпать. Сначала нужно утеплить потолок и покрыть его изоляционным материалом, который не пропускает ни воду, ни пар. После этого помещение засыпается керамзитом или пеностеклом. Керамзит дешевле, но пропускает воду.
   Его нельзя использовать в дождливых регионах и там, где уровень подземных вод высокий. Пеностекло более дорогое, но не впитывает воду и полностью решает проблему гниения пола.
4. Если в доме будет устанавливаться печь, можно использовать это решение для вентиляции подвала. В этом случае поддувало устанавливается ниже уровня пола. Таким образом, воздух будет вытягиваться, и подвал осушиться. Этот способ можно использовать только в сочетании с установкой гидроизоляции.

Вентилировать подвал без продухов можно, но более затратно и менее эффективно. Все эти способы лучше сочетать с как минимум 2-4 отдушинами в фундаменте.

Защита продухов от грызунов

Незащищенные продухи могут стать легким путем для проникновения грызунов в дом. Мыши, крысы и даже змеи могут использовать в качестве своего убежища сначала подпол, а потом и дом. Эта проблема актуальна и в городе, и в сельской местности, и обостряется осенью, во время похолоданий. Чтобы избежать визитов незваных гостей и обезопасить жилище, продухи необходимо закрыть сеткой или решеткой.

Вентиляционная решетка ERA Street Line 15РКМ

Самый простой и эффективный способ – приобрести строительную решетку. Ее секции не должны быть больше 5-7 миллиметров, иначе преградой для мышей они не станут. Изготовить сетку можно самостоятельно из прочной проволоки.

Решетку нарезают на куски, которые по размеру соответствуют отдушинам, и добавляют еще 1-1,5 сантиметров. После этого из жести изготавливаются рамки – для этого можно использовать даже консервы. Материал нарезают на полоски, сгибают их двое и вставляют куски решетки внутрь. Элементы соединяются между собой путем постукивания молотком. Когда рамка готова, сетка устанавливается на продухи и закрепляется с помощью шурупов.

Заключение

Вентиляция подвала – залог чистоты воздуха в доме и долговечности материалов, из которого он построен. Лучше заранее рассчитать площадь и количество продухов, чтобы их можно было установить на этапе закладки фундамента. Если этого не сделать, потом придется расширять их с помощью дрели или устанавливать альтернативные, менее эффективные способы вентиляции.

Как установить вентиляционные отверстия в фундаменте и гараже

FV100 Быстрая навигация по установке

Штукатурка и сайдинг / Каркасные стены — Инструкции по замене / модернизации вентиляционных отверстий

Бетон и кирпичная кладка — Инструкции по замене / модернизации вентиляционных отверстий:

Инструкции по установке новой конструкции:

Тонкие стены, двери и поверхность шкафа Инструкции по установке :

Советы профессионала:

Замазывать или не заделывать:

Черная краска для варенья Подоконник:

Модернизация прилагаемых винтов:

Как модифицировать — Триммер — Стандартные дополнительные размеры

Особые случаи — Как установить фундаментные и гаражные вентиляционные отверстия EZRvent в закрытые вентиляционные отверстия:

Установка с препятствиями для кабеля или телефонного провода:

Установка с препятствиями из каркасных блоков:

Установка с трубами, сантехникой или кабелепроводом:

Как изменить нестандартные черновые отверстия, чтобы они соответствовали стандартным размерам EZRvent

Нестандартные размеры

FV100 Подходящие размеры вентиляционных отверстий (стандартные):

FV100 Подходящие размеры вентиляционных отверстий — уменьшенные (с модификацией триммера):

Большие размеры — шлакоблоки, модифицированные бетонные блоки 8×16

Очень большие размеры — дверцы для прохода

Покраска вентиляционных рам EZRvent

Как установить вентиляционные отверстия в фундаменте и как установить вентиляционные отверстия в гараже

FV100 — замена фундамента, чернового пола, софита и гаражного вентиляционного отверстия

Штукатурка и сайдинг / Каркасные стены — Инструкции по замене/модернизации вентиляционных отверстий

1. Снимите старую сетку, оставьте старую раму вентиляционных отверстий на месте и очистите подоконник.
2. Вставьте EZRvent в старое вентиляционное отверстие
3. Установите вентиляционные отверстия в основании с помощью двух винтов 2 – ½” с эпоксидным покрытием (прилагаются) под углом 45°**. (**Обратите внимание, что вы будете ввинчивать винты в шпильки или балки 2×4 или 2×6 за старой рамой и штукатуркой/сайдингом. Затяните до упора. Не затягивайте слишком сильно. В некоторых случаях полезно просверлить направляющее отверстие в зависимости от оригинала строительный металлический фланец и толщина штукатурки)

Это так просто!

Посмотрите наш канал EZRvent на YouTube, чтобы узнать, насколько это просто!

Как видно из нашего видео, установка выполняется быстро и легко; требующие минимальных усилий, стандартных инструментов и низкоквалифицированного труда для получения готового решения с высокой стоимостью.

Вернуться к списку быстрой навигации

1. Снимите старую решетку, оставьте старую раму вентиляционного отверстия на месте и очистите порог.
2. Вставьте EZRvent в старое вентиляционное отверстие
3. Установите вентиляционные отверстия с помощью двух шурупов для кирпичной кладки 2 – ½ дюйма с покрытием – анкеры (*** не входят в комплект) под углом 45 °
1. Подходящее сверло Просверлите пилотное отверстие под углом 45 ° метки сверления, удалите EZRvent, начните пилотное отверстие прямо на 1/8 дюйма, затем под углом 45°)
2. при использовании анкеров вставьте анкеры в отверстие и вбейте заподлицо со стеной перед размещением EZRvent
3. Закрутите шурупы с ударом драйвер или стандартный драйвер, если используются якоря.
4. Затяните до упора. Не затягивайте слишком сильно.

*** Замените входящие в комплект шурупы Prime Guard Plus® рекомендованными шурупами/анкерами для кладки: Cobra Triple Grip #8, Buildex Tapcon® или Elco UltraCon® Masonry Phillips с плоской головкой. Рекомендуются винты из латуни, нержавеющей стали или оцинкованные винты с эпоксидным покрытием.

Альтернативный метод укладки на бетон и каменную кладку: у нас были клиенты и подрядчики, которые приклеивали строительный/кирпичный клей, например, жидкие гвозди или другой, с хорошими результатами. Как отмечалось в Pro Tips при герметизации, не герметизируйте дно, и чем меньше, тем лучше. Рамы EZRvent были разработаны, чтобы не задерживать воду и позволять воде проходить и просачиваться через дно.

Инструкции по установке новой конструкции:

1. Черное отверстие рамы: 5 x 14 дюймов
2. Установите J-образную форму в черновое отверстие. Размер внутреннего отверстия готовой J-образной рамы: 5 x 14 дюймов
3. Установка гидроизоляции согласно строительным нормам
4. Бумага, нахлест в соответствии со строительными нормами
5. Штукатурка или боковая стенка
6. Покраска штукатурки или сайдинга при необходимости
7. Вставьте EZRvent в отверстие вентиляционной рамы
8. Установите вентиляционные отверстия двумя оцинкованными винтами 2 1/2 дюйма (прилагаются) под углом 45 ° (затяните до упора. Не затягивайте слишком сильно).

Инструкции по установке на тонкие стены, двери и поверхность шкафа :

(установка гаражных ворот, установка потолка, установка фанерных панелей и установка вентиляционных отверстий в подвесном потолке)

1. Создайте (2) квадрата 1–2 дюйма или прямоугольная отделка «Toggle Boards» как минимум на ½ дюйма больше, чем меньший размер чернового отверстия. (Они будут служить защелками внутри вашего проема)
2. Просверлите сквозное направляющее отверстие в центре отделочных замков.
3. В зависимости от толщины стенки/поверхности и длины шурупа; Toggle Boards можно предварительно привинтить/установить на место с помощью вентиляционной рамы.
4. Поместите вентиляционную раму с переключателями в черновой проем с тонкими стенами, дверями и поверхностями между вентиляционной рамой и переключателями.
5. Затяните винты и вентиляционную раму на место. (Затягивайте до упора. Не перетягивайте.)

Советы для профессионалов:

Герметизировать или не герметизировать:

Меньше да лучше . . . Рамы EZRvent были разработаны, чтобы не задерживать воду и позволять воде проходить и просачиваться. В большинстве случаев лучше не наносить герметик, чтобы вода могла свободно стекать.

В районах с сильным дождем и в соответствии с некоторыми строительными нормами требуется один валик герметика на верхнем краю вентиляционного отверстия. *Примечание. Тем не менее, неправильное нанесение герметика или чрезмерное уплотнение может принести больше вреда, чем пользы. Важно не задерживать воду при затыкании вентиляционных отверстий. * Не наносите герметик вдоль нижнего края вентиляционных отверстий FV100, чтобы обеспечить надлежащий дренаж.

Затемняющая краска Порог вентиляционного отверстия:

При выполнении сложных работ после удаления старого вентиляционного отверстия и вентиляционного экрана затемняется. Покрасьте черный порог и обрамляющие выступы в вентиляционном отверстии черной аэрозольной краской. Это действительно заставляет фоны исчезать, а готовая работа выглядит великолепно!

Модернизация прилагаемых винтов:

Для вентиляционных отверстий из меди и нержавеющей стали мы рекомендуем использовать винты для настила с плоской головкой из нержавеющей стали #10 x 2-1/2 дюйма. Но для этого нужны специальные водители. При монтаже в бетон и кирпичную кладку мы рекомендуем заменить винты на винты для кирпичной кладки (см. инструкции по монтажу в кирпичной кладке).

Вернуться к списку быстрой навигации

Вернуться к продуктам FV100

Как изменить — Триммер — Стандартные дополнительные размеры

Наши вентиляционные отверстия FV100 можно модифицировать, чтобы они соответствовали грубому отверстию 4,5 x 13 дюймов или другим комбинациям уменьшений 0,25 дюйма с каждой стороны от 5 x 14 (т. е. 5 x 13 дюймов, 4,5 дюйма x 13 дюймов, 4,5 дюйма x 14 дюймов или . . .), обрезав разделительные выступы на задней стороне. Это простая модификация, которую можно сделать с помощью универсального/коробочного ножа, лезвия Exact, кусачек, многофункционального инструмента, инструмента Dremel, коробчатой ​​пилы, Ножовка по металлу или другой режущий инструмент

EZRvent Foundation Vent Size Tab Removal

EZRvent FV100 Easy Replace Vent Диапазон размера грубого отверстия: от 5×13,5 до 6×14,5 (и до 4,5×13 с удалением проставки). Простая замена вентиляционных отверстий для фундамента, пола и гаража.

Вернуться к списку быстрой навигации

Особые случаи — установка фундаментных и гаражных вентиляционных отверстий EZRvent в закрытые вентиляционные отверстия:

Препятствиями для вентиляционных отверстий могут быть: кабели или телефонные провода; Блоки обрамления; или водопроводные трубы.

Установка с препятствиями для кабеля или телефонного провода:

В большинстве случаев кабельные провода можно разместить, просто установив наши фундаментные / гаражные вентиляционные отверстия FV100 без каких-либо модификаций. Удалите существующий вентиляционный экран, как и во всех других вентиляционных установках. Протяните провод кабеля/телефона к нижней или нижней стороне вентиляционного отверстия. Установите вентиляционные отверстия фундамента поверх проводов кабеля. Верхняя часть вентиляционного фланца должна плотно прилегать к стене, а нижняя должна выступать на толщину кабелей. Распорные прокладки EZRvent позволяют избежать перекручивания кабелей.

Установка с препятствиями из каркасных блоков:

Вентиляционные отверстия фундамента/гаража EZRvent FV100 устанавливаются на расстоянии 1 дюйм от внешней поверхности стены. В зависимости от толщины штукатурки или сайдинга внутреннего каркаса просто надрежьте блоки каркаса на ½–1 дюйм. Каркасные блоки можно легко надрезать зубилом, многофункциональным инструментом, инструментом Dremel или фрезером, и это не влияет на целостность конструкции. Установите вентиляционные отверстия фундамента, как указано выше.

Установка с трубами, сантехникой или кабелепроводом:

Используя следующие методы, можно получить очень плотную сетку, свободную от вредителей, вокруг засорения трубы. Фундаментные вентиляционные отверстия EZRvent FV100 и гаражные вентиляционные отверстия спроектированы так, чтобы быть достаточно гибкими, чтобы соответствовать неровным стенам. Это также помогает при модификации и подгонке вокруг препятствий на трассе трубопровода. Наилучшие результаты достигаются при использовании наших вариантов сетки из нержавеющей стали или меди, поскольку сетка более эластична, а разрезы сетки устойчивы к коррозии. При желании или при необходимости закрыть щель после проблемной установки используйте небольшой слой герметика вокруг трубы. Добавление дополнительной металлической шерсти или распыляемой пены не требуется и нежелательно для профессиональной установки.

Для 1–1 ½ труб или кабелепроводов: (рекомендуется нержавеющая сталь или медная сетка)

1. сделайте один разрез в вентиляционной раме и сетку в кратчайшем измерении до центра проникновения трубы. Отрежьте небольшой * в центре трубы на 1/2 дюйма меньше диаметра трубы.
2. Установите вентиляционное отверстие, согнув раму, чтобы позволить трубе проходить через прорезь и вдоль нее, вырезанную в сетке.
3. сформируйте сетку вокруг трубы дюйма). Сетчатые отверстия вокруг трубы должны быть сжаты и плотно затянуты.
4. Используйте проволоку из аналогичного материала сетки, чтобы сшить разрезанную сетку. (С вентиляционными отверстиями из нержавеющей стали и меди во многих случаях можно снять одну прядь сетки с задней части, которая выходит за пределы линии соединения нагревательного стержня)
5. Используйте небольшой валик герметика вокруг трубы, чтобы зазоры

   Вентиляционные рамы. Разрезы можно исправить с помощью маляров или герметика для ванных комнат. Рамы также можно отремонтировать, используя методы сварки полипропилена для ремонта автомобильных бамперов.


Фундамент FV100 Вентиляционная труба Малого диаметра Инструкции по модификации

Для трубных препятствий диаметром 2 дюйма и более: (рекомендуется нержавеющая сталь или медная сетка)

1. Сделайте два надреза на расстоянии 1 дюйма меньше диаметра трубы, равного расстоянию от центральной линии трубы.
2. Отрежьте * дюйм сетка в центре трубы должна быть на 0,5–1 дюйм меньше диаметра трубы.
3. Установите вентиляцию фундамента, согнув раму вокруг трубы. быть сжатым и тугим
4. Деталь в вентиляционном отверстии.
5. Используйте проволоку из аналогичного сетчатого материала, чтобы сшить сетку, разрезанную вместе (с вариантами вентиляционных отверстий из нержавеющей стали и меди во многих случаях можно снять одну прядь сетки с задней части, которая выходит за пределы линии соединения нагревательного столба)
6. Нанесите небольшой слой герметика вокруг трубы, чтобы заделать все щели.

Разрезы на вентиляционной раме можно заделать малярными средствами или герметиком для ванных комнат. Рамы также можно отремонтировать, используя методы сварки полипропилена для ремонта автомобильных бамперов.

Инструкции по модификации большой вентиляционной трубы FV100.

Для 2-дюймовой и более очистите трубу или засоренные участки: (рекомендуется нержавеющая сталь или медная сетка)

1. Вырежьте отверстие сетки до 1/2 диаметра трубы.
2. Отрежьте * в сетке в центре трубы на 0,5–1 дюйм меньше диаметра трубы.
3. Сформируйте сетку вокруг трубы (отвороты Star Cut направлены внутрь). Отверстия сетки вокруг трубы должны быть сжаты и герметичны.
4. Нанесите небольшой слой герметика вокруг трубы, чтобы загерметизировать любые зазоры

FV100 Foundation Vent Большой вентиляционный канал Инструкции по очистке засорения трубы

Вернуться к продуктам FV100

Вернуться к списку быстрой навигации

Как изменить нестандартные черновые отверстия, чтобы они соответствовали стандартным размерам EZRvent

Запасной вентиляционный клапан FV100 6×16 был разработан для внутренних отверстий размером 5 x 14 дюймов, 5 x 13 дюймов и 4,5 x 13 дюймов. Меньшие размеры 4,5 и 13 достигаются путем удаления прокладок/накладок, как показано выше.

FV100 также можно использовать в нестандартных проемах размером до 6,5 x 14,5 дюймов.

У нас также были клиенты, и наши профессиональные установщики блокировали проемы немного большего размера или проемы размером с шлакоблок с помощью 1-2-дюймовой накладной панели сверху или по бокам проемов. Обычно это делается в проемах шлакоблоков.

Небольшие черновые проемы в черновом полу и потолке могут быть изменены и открыты до любого стандартного размера, разработанного EZRvent, с хорошими результатами. Это обеспечивает дополнительное преимущество увеличения потока воздуха.

Нестандартное черновое отверстие Модификация

Вернуться к списку быстрой навигации

Нестандартные размеры

Наши вентиляционные отверстия FV100 можно модифицировать, чтобы они соответствовали грубому отверстию 4,5 x 12,8 дюйма или другим комбинациям уменьшений 0,25 дюйма с каждой стороны от 5 x 14 (т. е. 5 x 13 дюймов, 4,5 x 13 дюймов). «, 4,5″ x 14» или . . .), обрезав несколько прокладок на задней стороне. Эту модификацию легко выполнить с помощью многофункционального инструмента, инструмента Dremel или фрезера.

См. Как изменить на — Вкладка «Обрезка» — «Стандартные дополнительные размеры» Инструкции по модификации стандартных размеров.

Подходящие размеры вентиляционного отверстия FV100 (стандартные):

Подходящие размеры вентиляционного отверстия FV100 — уменьшенные (с модификацией триммера):

Большие размеры — шлакоблок, бетонный блок 8×16 При модернизации3 9005 раз у нас нет специального вентиляционного отверстия 8×16 для грубого открытия.

Однако у нас было много клиентов, и наши профессиональные установщики используют наш размер EZRvent FV100 в этих типах проемов. Это достигается путем блокировки этих немного больших отверстий или отверстий размером с шлакоблок с помощью 1-2-дюймовой доски наполнителя сверху или по бокам отверстий. Обычно это делается в проемах шлакоблоков.

Проемы даже большего размера, кратные нашим стандартным размерам, могут быть приспособлены путем соединения внахлест или соединения нескольких вентиляционных отверстий в одно отверстие с наименьшим добавочным размером 4,5 x 13. Внешние фланцы диаметром 1,125 дюйма при необходимости можно обрезать для более профессионального вида установки с углублением по размеру и требованиям к притирке. У нас также есть много установщиков и владельцев домов, которые используют EZRvent в фанерных панелях, изготовленных для замены дверей в подполье.

Например, для проема 14,5×16 дюймов потребуются (3) вентиляционные отверстия FV100. Для 16-дюймового проема потребуется модификация триммера, и, возможно, один или два внешних фланца придется слегка сбрить, в зависимости от того, будет ли проем немного больше 16-дюймового.

Вернуться к продуктам FV100

Вернуться к списку быстрой навигации

Покраска вентиляционных рам EZRvent

См. наши подробные инструкции по покраске EZRvent о том, как красить полипропиленовые рамы

Как красить Вентиляционные отверстия из полипропилена

Окрашивание Полипропиленовые рамы — шаги просты, как 1–2–3

1

Подготовка вентиляционной рамы

Обработка пламенем и спиртовая протирка
— или —
Очистка от песка и спирта

2

Prime 2 Coats

Primer для пластика

3

Краска 2 COAT пропущено для получения долгосрочных результатов

Вернуться к списку быстрой навигации

Как установить вентиляционное отверстие в фундаменте | Главная Руководства

Гленда Тейлор

Влага может скапливаться в подполье из-за протекающей сантехники, неподходящего уровня двора или даже из-за отсутствия водосточных желобов и водосточных желобов. Высокая влажность вызывает беспокойство, потому что она может привести к росту плесени на балках и может ослабить клей для чернового пола. Стойкий запах плесени или все более скрипучие полы могут указывать на высокий уровень влажности в подполье. Установка вентиляционных отверстий в фундаменте является стандартным способом выпуска скопившейся влаги и обеспечения циркуляции воздуха под домом.

1. Найдите приблизительные размеры отверстия на вентиляционном пакете фундамента. Стандартные вентиляционные отверстия фундамента обычно имеют размер около 9 дюймов на 18 дюймов, но разные бренды могут различаться по размеру.

2. Перенесите размеры чернового проема на стену фундамента, используя нижний край подоконника в качестве верхнего края чернового проема. Подоконник представляет собой горизонтальный деревянный элемент, который располагается непосредственно поверх каменной кладки. Расположив вентиляционное отверстие прямо под плитой подоконника, необходимо вырезать только три стороны фундамента.

3. Зайдите в подполье и убедитесь, что на стене фундамента внутри желаемого вентиляционного отверстия нет проводов или водопровода.

4. Установите перфоратор с полудюймовой насадкой по каменной кладке. Бит должен быть длиной 10 дюймов, чтобы полностью пройти через стену фундамента.

5. Просверлите отверстия как можно ближе друг к другу по линиям. Это отнимает много времени и требует твердой руки, чтобы держать отверстия прямо. Во время бурения надевайте защитные очки.

6. Выколотите просверленные линии молотком и зубилом и удалите внутри куски кирпичной кладки. Отверстие будет неровным на внешнем крае, но это нормально, потому что край вентиляционного отверстия закроет его.

7. При необходимости обрежьте видимую арматуру сабельной пилой, оснащенной лезвием для резки металла. В зависимости от того, где вы вырезаете отверстие, вы можете столкнуться с горизонтальной арматурой, вертикальной арматурой или вообще без арматуры.

8. Вставьте втулку вентиляционного отверстия снаружи в черновое отверстие. Вентиляционные отверстия устанавливаются по-разному, но на внутренней стороне стены подполья должна быть какая-то пластина с зажимами или отверстиями, через которые вставляются длинные болты. Установите зажимы изнутри или затяните болты или барашковые гайки, чтобы закрепить вентиляционное отверстие.

Каталожные номера

• This Old House: Crawl Space Vents

Советы

• Заполните наружную часть вентиляционной крышки небольшим раствором, если вы случайно проделали отверстие большего размера, чем необходимо.
• Для обеспечения достаточного притока воздуха установите не менее двух вентиляционных отверстий на противоположных сторонах фундамента.
• Чтобы уменьшить влажность в подполье, установите водосточные желоба и водосточные трубы и поднимите уровень почвы на линии фундамента, чтобы вода могла стекать.

Предупреждения

• Вентиляционные отверстия предназначены только для фундаментов подполья.
