Осушение участка при помощи дренажных скважин: принцип работа, схема и устройство

Осушение участка – решение многих проблем садоводов

Благоустройство загородного участка представляет собой ряд мероприятий, начиная с расчистки и подготовки земель, и кончая строительством дома и озеленением. Осушение дачного участка – один из начальных этапов создания условий для освоения территории. Для этого необходим качественный дренаж.

В зависимости от уровня расположения участка, ландшафтных и природных особенностей местности, земля может содержать, как мало влаги, так и слишком большое ее количество. Если уровень грунтовых вод выше 1,5 м, участок находится в низине или перепады высот на нем значительны. Значит, в период дождей или во время таянья снега почва перенасыщается водой, которая долго не уходит. Для улучшения условий проживания необходимо провести ряд работ по осушению болотистого участка. Причин, ведущих к застою воды на всем участке или отдельных его частях достаточно много. Отсутствие естественного уклона не дает воде стекать. Или на участке тяжелая глинистая почва. В некоторых случае может быть достаточно при планировании участка создать искусственный наклон, возможно даже путем подсыпки земли. Но радикально избавиться от проблем возможно только основательно проведя работы по осушению участка. Для этого необходимо на территории участка устроить дренаж. Он представляет собой систему труб, скважин, каналов и других элементов, с помощью которых удаляются излишки воды из почвы.

Можно обратиться в одну из многих компаний, занимающихся созданием дренажных систем. Специалисты проведут необходимые расчеты, составят проект и проведут все монтажные работы. Но при желании и наличии достаточной информации вполне возможно провести осушение участка своими руками.

Виды дренажа приусадебных участков

При организации осушения участка дренаж может быть поверхностным или глубинным:

• Первый тип предназначен для отвода от фундамента дома воды, стекающей с крыши, скапливания влаги на дорожках и террасах после дождей и паводков, предотвращение смыва верхнего плодородного слоя почвы.
• Глубинный дренаж способствуют снижению напора подземных вод и выведению их избытка с территории участка.

Поверхностный дренаж

Поверхностный дренаж представляет собой систему дождеприемников и водостоков, уводящих потоки воды за пределы участка. Дождеприемники считаются точечными элементами дренажа. Они не позволяют воде разливаться и образовывать грязь и лужи около дома. Линейная система водостоков состоит из заглубленных желобов, защищенных сверху металлическими или пластиковыми решетками.

Глубинный дренаж

Глубинный дренаж состоит из системы подземных каналов, обеспечивающих отвод воды в естественные или обустроенные водосборники. По способу действия система может быть вертикальной, горизонтальной и комбинированной.

Вертикальный дренаж состоит из скважин, соединенных водопроводящими системами и оборудованных насосами и фильтрами. Его основная задача – понижение уровня грунтовых вод. Этот вид дренажа используется не слишком часто, так как требует существенных затрат на обустройство и эксплуатацию.

Гораздо более популярна горизонтальная система глубинного дренажа. Она состоит из системы труб, проложенных под землей по определенной схеме. План прокладки траншей зависит от направленности уклона участка. При уклоне в сторону улицы трубу выводят во внешнюю сточную канаву. При наклоне в противоположную сторону на краю участка создается искусственный водоем или подземный резервуар для сбора воды. Водоприемный колодец оснащается насосом для удаления накопившейся воды.

Самая распространенная схема прокладки траншей – «елочкой», когда к основной трубе большего диаметра, выходящей в канаву или водосборный колодец, подводится сеть более мелких труб-сборников. Дренаж для защиты фундамента прокладывается вокруг дома. Трубы должны находиться ниже уровня подошвы фундамента. Качественно организованный дренаж не позволяет воде подниматься слишком высоко и защищает фундамент дома от чрезмерной влаги, затопления подвалов, промерзания и образования плесени. Вода поступает в трубы для осушения участка через систему отверстий и выводится с участка или в подготовленный сборник.

Обустройство дренажной системы – этапы и правила

Создание горизонтальной дренажной системы состоит из нескольких последовательных этапов, включающих подготовительные и основные монтажные работы.

1. Если нет выраженного уклона, то необходимо провести нивелирование – определение разности высот. Для более точных результатов можно обратиться к специалистам. Но можно провести замеры самостоятельно, например, с помощью гидростатического нивелира, работа которого основана на принципе сообщающихся сосудов.
2. Составляется проект осушения дачного участка с учетом данных обследования почвенных и ландшафтных условий, планировки обустройства участка.

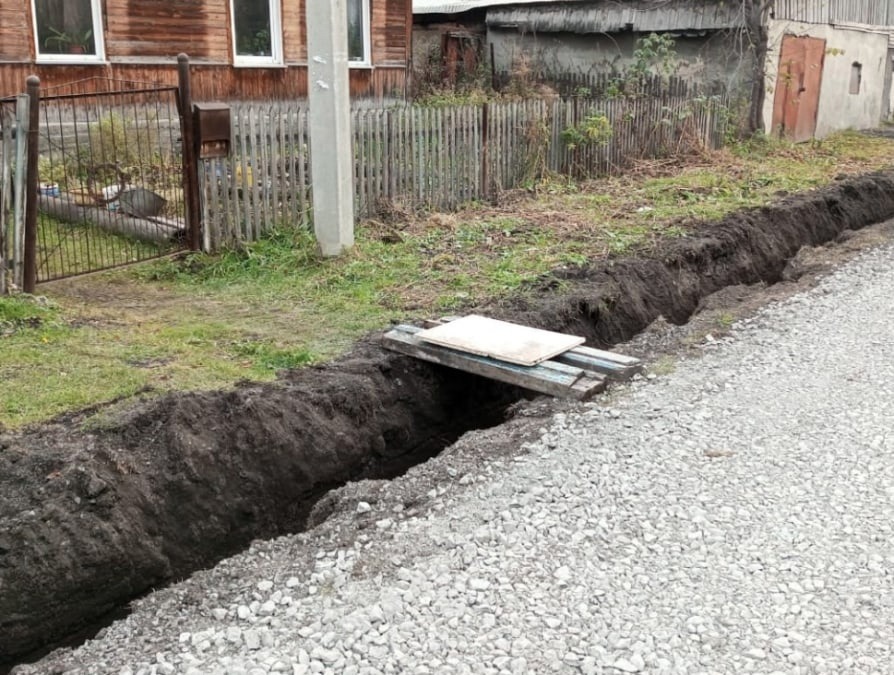

3. По составленной схеме выкапываются траншеи глубиной 80-100 см и шириной — диаметр трубы плюс 40 см. На каждый метр трубы необходимо создавать уклон в 3-5мм.

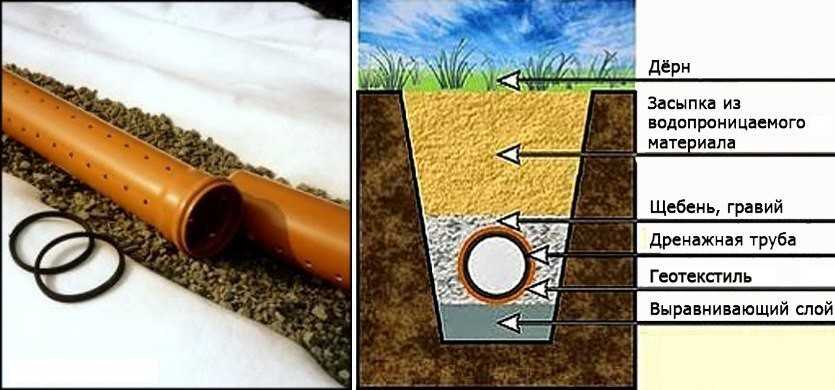

4. На дно траншей кладется слой песка толщиной 7-10 см, утрамбовывается, затем насыпается щебень слоем в 20 см. Таким образом, создается система фильтрации и амортизации.
5. На дно траншей укладываются трубы для осушения участка, обернутые геотекстилем. Он защитит перфорацию труб от засорения. Для дренажа используются специальные гофрированные трубы с отверстиями. Наличие ребер жесткости позволяет выносить значительные нагрузки и равномерно распределять давление почвы.
6. В обратном порядке укладываются слои засыпки – щебень, песок, грунт. Они осуществляют фильтрацию поступающей воды и защищают трубы от повреждения. Для обслуживания системы необходимо обустраивать смотровые колодцы в местах изменения профиля.

Видео — Дренаж участка, советы и рекомендации

Помощь растений в осушении участка

Дополнительным способом осушения заболоченных участков может служить посадка кустарников и определенных видов растений — так называемое озеленение участка. Большинство культурных посадок страдают от избытка влаги и недостатка воздуха в почве. Но есть влаголюбивые растения, способные без особого вреда для себя расти на переувлажненных участках. Их достаточно много, но необходимо владеть информацией об условиях произрастания тех или иных видов. Растения для осушения участка не только помогут избавиться от лишней влаги, но и послужат украшением сада.

Дренажные скважины

Подробнее (фото и видео) Консультации специалистов

Зачем нужна дренажная скважина:

Дренажная скважина на глине – спасение от затопления

Дренажная скважина на какую глубину должна быть пробурена

Дренажная скважина на участке для отвода воды

 Получите бесплатную консультацию у менеджера

Осушение участка при помощи дренажных скважин

Когда используют дренаж с помощью скважин:

Дренажная скважина при высоких грунтовых водах

Дренажная скважина для защиты от весенних вод

Дренажная скважина для отвода дождевых вод

 Получите бесплатную консультацию у менеджера

Подробнее (фото и видео) Консультации специалистов

Устройство дренажной скважины

Подробнее (фото и видео) Консультации специалистов

Ключевые вопросы:

Конструкция обсадной колонны

Расположение фильтровых участков

Варианты фильтровых участков

Материалы для засыпки

 Получите бесплатную консультацию у менеджера

Как самому пробурить дренажную скважину

Основы бурения дренажных скважин:

Дренажная скважина своими руками – когда это выгодно

Порядок проведения буровых работ

Как определить количество дренажных скважин

 Получите бесплатную консультацию у менеджера

Подробнее (фото и видео) Консультации специалистов

Дренажные скважины для водоотвода отзывы

Отзывы о нашей работе можно почитать здесь:

Площадка с отзывами

Карта с отзывами

Сервис отзывов

 Получите бесплатную

Подробнее (фото и видео) Консультации специалистов

Подробности

org/Person»> Автор: Super User

Категория: Блог специалистов по скважинам для дренажа

Опубликовано: 30 апреля 2018

Просмотров: 3470

Скважины для дренажа общие сведения

Скважина для дренажа это специальное сооружение с диаметром устья и забоя намного меньше длины ствола, которые используются для отвода поверхностных или подземных вод через подземные водопроницаемые слои.

Бурение дренажных скважин можно заказать у специалистов или провести своими силами. Организация бурения специалистами гарантирует отсутствие ошибок и неточностей. В случае бурения дренажных скважин своими руками можно допустить ошибки как на этапе проведения буровых работ, так и в процессе обустройства скважин для дренажа.

Подробнее: Дренажные скважины – назначение и область применения

org/BreadcrumbList»>
• Вы здесь:
• Home

Колодцы для отвода ливневых вод: Программа контроля подземных закачек штата Юта (UIC)

являются подклассом скважин класса V с контролем подземной закачки (UIC). Применяются при отсутствии ливневой канализации или совместно с ней для организации сброса ливневых вод с непроницаемых или малопроницаемых поверхностей, где не происходит естественной инфильтрации ливневых вод.

Что такое подземная инъекция?

Что такое скважина UIC?

Определение

Колодец UIC, как определено в R317-7-2, это:

• пробуренная, пробуренная или приводная шахта, глубина которой больше ее наибольшего размера на поверхности, ИЛИ
• вырытая скважина, глубина которой больше наибольшего размера на поверхности, ИЛИ
• улучшенная воронка, ИЛИ
• подземное распределение жидкости система.

Подземная система распределения жидкости

Подземная система распределения жидкости — это «комплекс перфорированных труб, дренажных плит или других подобных механизмов, предназначенных для распределения жидкости под поверхностью земли». ‘ относится к местоположению «системы распределения жидкости», а не к тому факту, что жидкость распределяется в недрах. Это часть определения колодца UIC, которая наиболее актуальна для колодцев для отвода ливневых вод.

Что такое колодец для ливневой канализации?

Существует много дискуссий, путаницы и откровенного разочарования по поводу того, что является и что не является колодцем для ливневой канализации класса V UIC.

Есть ли у меня колодец для ливневой канализации?

Если после изучения документов Агентства по охране окружающей среды и просмотра презентации USWAC за февраль 2015 г. вы все еще не уверены, относится ли ваша система управления ливневыми стоками к дренажным колодцам класса V, вот несколько вопросов, которые вы можете себе задать.

Работает ли какой-либо элемент моей системы управления ливневыми стоками:

1. соответствуют определению пробуренного, пробуренного, забитого или выкопанного колодца или ямы, глубина которых превышает наибольшую площадь поверхности и в которую отводятся ливневые воды? Если «да», то это ливневый дренажный колодец UIC класса V.
2. включают сброс ливневых вод в естественное отверстие в недрах, для которого я построил транспортное средство для направления ливневых вод в отверстие? Если «да», то это ливневый дренажный колодец UIC класса V.
3. существуют в недрах, например, под автостоянкой, под благоустроенной территорией, под игровым полем? Если «да», то задайте себе ВСЕ эти вопросы.
   1. Основной функцией подземного элемента является инфильтрация ливневых вод в недра? Если «да», то это ливневый дренажный колодец UIC класса V.
   2. Является ли основная функция подземного элемента сбором и отводом ливневых вод ОТ места расположения подземного элемента? Это описывает функцию «подземных дренажей» в проектах «зеленой» инфраструктуры. Если «да», то это НЕ ливневый дренажный колодец класса V UIC.
   3. Имеет ли подземный элемент двойную функциональность; то есть задерживать/сохранять ливневые воды для возможного сброса ВНЕШНЮЮ часть от расположения подземного элемента И просачивать ливневые воды в недра? Это описывает камерные системы, которые имеют выход в систему ливневой канализации и имеют возможность просачивать ливневые воды в недра. Если «да», то это ливневый дренажный колодец UIC класса V.
   4. Имеет ли подземный элемент двойную функциональность; то есть задерживать/удерживать ливневые воды для возможного сброса ливневых вод в недра через инфильтрацию? Это описывает камерные системы, которые не имеют выхода для ливневых вод, кроме инфильтрации в недра. Если «да», то это ливневый дренажный колодец UIC класса V.

Требования к колодцу ливневой канализации

Владельцы/операторы всех колодцев UIC класса V, включая колодцы для отвода ливневых вод, согласно федеральным правилам и правилам штата UIC обязаны предоставлять инвентарную информацию.
Программа UIC штата Юта разработала информационные формы инвентаризации класса V, чтобы помочь владельцам/операторам выполнить это требование. Специально для колодцев ливневой канализации существует форма инвентаризационной информации.

Координация ливневых вод UPDES/UIC

Программы ливневых вод UPDES штата Юта регулируют сброс ливневых вод в воды штата. В штате Юта «воды штата» включают подземные воды, поэтому мы очень тесно сотрудничаем с секцией UPDES, чтобы обеспечить соблюдение всех правил и положений и выполнение всех требований соответствующих программ.

Часто задаваемые вопросы

Ниже приведены некоторые вопросы, которые мы получили в отношении дренажных колодцев для ливневых вод класса V UIC:

Почему я должен подавать форму информации о запасах UIC?

Владелец/операторы всех нагнетательных скважин UIC класса V в соответствии с федеральными и государственными правилами UIC обязаны предоставлять информацию о запасах до закачки в скважину (R317-7-6.3 и 40 CFR 144.26).

Должен ли я вносить плату за рассмотрение инвентаризации в размере 200 долларов США за каждый колодец для ливневой канализации?

Нет. Плата за проверку запасов в размере 200 долларов США является единовременной платой, которая требуется во время первоначального представления запасов для каждой нагнетательной скважины класса V подкласса на каждом объекте. После первоначальной подачи инвентарной формы для данного подкласса класса V последующие представления будут рассматриваться как поправка к первоначальному разрешению в соответствии с правилами, и дополнительная плата за инвентаризацию не потребуется. Дополнительную информацию см. в Плате за пересмотр инвентаризации UIC и в подклассах UIC Class V.

Моя система управления ливневыми стоками включает в себя перфорированную трубу. Это колодец для ливневой канализации класса V?

Не обязательно.

Если целью перфорированной трубы является сбор избыточной ливневой воды, которая не просачивается, и ее транспортировка в другое место для окончательного сброса, то сама по себе перфорированная труба НЕ является нагнетательной скважиной класса V UIC. Эти перфорированные трубы называются дренажными трубами, перехватными дренажами или дренажными коллекторами. Подземные дренажи часто включаются в конструкцию инфильтрационных траншей, дождевых садов, водопроницаемых покрытий и биозаболоченных участков.

Если перфорированная труба предназначена для распределения и отвода ливневых вод в недра, то это нагнетательная скважина класса UIC V.

Ресурсы

• Презентация, сделанная в USWAC 11 февраля 2015 г. — Системы управления ливневыми водами — когда они относятся к классу V UIC? (Этот PowerPoint защищен паролем. Чтобы просмотреть его, скачайте файл, откройте его в PowerPoint, при запросе пароля нажмите «Только для чтения» без ввода пароля).
• Июнь 2003 г. Информационный бюллетень Агентства по охране окружающей среды — Когда сбросы ливневых вод регулируются как колодцы класса V?
• Памятка Агентства по охране окружающей среды, июнь 2008 г. — Разъяснение того, какие методы и технологии инфильтрации ливневых стоков могут быть отнесены к категории колодцев класса V в соответствии с Программой UIC (с комментариями) Expo 2017
• Дорожная школа UIC 2016
• Координация программы UIC Class V

Формы

• Форма изменения рабочего состояния
• Форма инвентарной информации для колодцев дождевой канализации

Последнее обновление: 24 января 2022 г. , 10:28

Категории: Программа контроля подземных закачек (UIC) Качество воды

Сухие колодцы для управления ливневыми стоками

Колодцы, используемые для отвода ливневых вод и пополнения запасов подземных вод

Дата обновления: 07.09.2017
Информационный бюллетень 2017-004
Авторы: Эмили Эдвардс, Барбара Уошберн и Беннетт Лок; отредактировано и составлено Беном Мандлером для AGI, сентябрь 2017 г.

Скачать версию для печати

Что такое сухой колодец?

Сухой колодец — это колодец, который используется для отвода поверхностных вод под землю и имеет глубину, превышающую его ширину на поверхности (см. рисунок ниже). Большинство сухих колодцев имеют глубину от 30 до 70 футов и ширину на поверхности 3 фута. Они облицованы перфорированными кожухами и могут быть заполнены гравием или камнем или оставлены пустыми. В настоящее время сухие скважины обычно включают некоторую форму предварительной обработки для удаления нефти, частиц и связанных с ними загрязняющих веществ, что снижает риск засорения скважин и переноса загрязняющих веществ под землю.

Типовая конструкция сухого бокса с функциями предварительной обработки (не в масштабе). Стрелки указывают поток ливневых вод через систему сухих колодцев в окружающие отложения и скалы. Изображение предоставлено: Э. Эдвардс и Б. Мэндлер

Польза для окружающей среды и человека

Сухие колодцы могут использоваться для уменьшения неблагоприятного воздействия ливневых стоков на ручьи и реки. Улавливание городских ливневых вод предотвращает попадание стоков в ручьи и озера, где загрязняющие вещества могут вызвать загрязнение, а эрозия может нанести ущерб водной среде обитания. Сухие колодцы также можно использовать для возврата воды в водоносные горизонты: один сухой колодец может передавать до 5 акров-футов воды в год в нижележащие водоносные горизонты, что эквивалентно потребностям в воде примерно 10 домашних хозяйств. Эта способность пополнять местные запасы подземных вод может помочь повысить безопасность водных ресурсов за счет смягчения последствий засухи или чрезмерного извлечения подземных вод.

Риски для качества грунтовых вод

В некоторых местах использование сухих колодцев было ограничено из-за опасений, что сухие колодцы могут загрязнять грунтовые воды, в том числе питьевую воду, за счет уменьшения расстояния, которое загрязненная ливневая вода должна пройти через отложения, чтобы достичь грунтовых вод. Поверхностная почва и подземные отложения удаляют загрязнители, действуя как естественный фильтр, но сухие колодцы позволяют загрязнителям ливневых стоков обходить многие подземные слои. Загрязнение подземных вод происходило в прошлом, когда разливы поверхностных загрязняющих веществ попадали в сухие колодцы или когда вещества были незаконно сброшены в открытые сухие колодцы. Однако загрязнение подземных вод происходит редко, если сухие колодцы используются по назначению и при соблюдении соответствующих мер предосторожности. Риск загрязнения можно снизить, используя сухие колодцы на участках, где разлив маловероятен, или установив аварийные запорные клапаны для предотвращения попадания загрязненной воды.

Сухие колодцы могут быть безопасным и эффективным способом управления ливневыми стоками и пополнения запасов грунтовых вод, если:

• Ливневые стоки не загрязнены
• Используется соответствующая предварительная обработка
• Сухие колодцы устанавливаются в подходящих местах

Элемент предварительной обработки с растительностью (травянистая трясина) с сухим колодцем в центре. Изображение предоставлено: Калифорнийское управление по оценке опасностей для здоровья окружающей среды

Предотвращение рисков, связанных с сухими скважинами

Соответствующая схема предварительной обработки . Эффективная предварительная очистка является ключом к предотвращению попадания загрязняющих веществ в грунтовые воды. Растительность помогает улавливать отложения и связанные с ними загрязняющие вещества (см. изображение внизу слева). Отстойники дополнительно удаляют загрязняющие вещества, позволяя осадку осесть из ливневых вод.

Безопасное размещение в непогруженном состоянии . Некоторые штаты предоставляют рекомендации по установке сухих колодцев в рамках процесса получения разрешений. Эти руководящие принципы включают минимальные вертикальные расстояния между сухим колодцем и грунтовыми водами, горизонтальное расстояние от муниципальных колодцев, объем необходимой предварительной обработки и надлежащее использование земли вокруг потенциального сухого колодца. Как правило, требуется 10 футов вертикального разделения между дном сухого колодца и уровнем грунтовых вод, а зона аэрации из песка/гравия и глины идеальна для удаления загрязняющих веществ, при этом позволяя пополнять водоносный горизонт. Области с высоким содержанием загрязняющих веществ, такие как заправочные станции и многие промышленные объекты, часто не подходят для установки в непогруженном состоянии.

Мониторинг качества ливневых вод . Для любой новой установки в непогруженном колодце важно контролировать состав ливневых вод, поступающих в колодец в течение нескольких лет, чтобы выявить потенциальные риски для грунтовых вод. Ливневая вода, поступающая в колодец, может быть проанализирована на наличие обычных городских загрязнителей (металлы, побочные продукты горения (ПАУ), пестициды/гербициды и летучие органические вещества) и водорастворимых загрязнителей (например, нитратов и неоницитонов).

Краткая информация

• Сухие колодцы используются во всем мире на протяжении десятилетий. Они используются в Австралии, Европе (например, в Великобритании и Франции), Азии (например, в Японии и Индии) и США.
• Сухие колодцы также известны как отстойники, отстойники и отстойники.
• В большинстве штатов США реализуются собственные программы строительства неуправляемых скважин; остальные регулируются непосредственно EPA.
• штатов с большими программами сухих скважин (количество сухих скважин в штате):
  • Вашингтон: 100 000
  • Аризона: 52 000
  • Орегон: 46 000
  • Калифорния: 35 000

Ключевые понятия, определенные

Водоносный горизонт — крупный гравий или горная порода, содержащие и/или пропускающие грунтовые воды.
ПАУ — полициклические ароматические углеводороды, группа канцерогенных молекул, обычно образующихся при сжигании древесины и других материалов.
Уровень грунтовых вод — глубина под землей, ниже которой горные породы насыщены (грунтовой) водой
Зона аэрации — область ниже поверхности земли, но выше уровня грунтовых вод — эта область проводит, но не насыщена водой
