Оптимальная температура для застывания бетона: Бетон — до какой температуры можно заливать

Содержание

Твердение (время схватывания) бетона в зависимости от температуры

Заливка бетона в холодное и жаркое время года требует особых навыков и знаний, т.к. работы с цементной смесью осложняются, а период ее высыхания резко уменьшается или возрастает. Изменение скорости твердения бетона в зависимости от температуры обусловлено замедлением процессов гидратации и удержанием большого количества жидкости в толще материала.

Для ускорения застывания и предупреждения дефектов используются специальные строительные приемы, полимерные и противоморозные добавки.

Главные параметры по которым выбираются добавки для бетонного раствора — это назначение будущей конструкции, температура и сменяемость окружающей среды, потребность в декоре т.е чистовой или черновой слой.

Содержание

  • 1 Стадии набора прочности бетонной конструкцией
    • 1.1 Стадия схватывания
    • 1.2 Стадия твердения
  • 2 Стандартный срок затвердевания бетона
  • 3 Зависимость времени набора прочности от марки бетонной смеси
  • 4 Специальные добавки
  • 5 Набор прочности бетона в зависимости от температуры
    • 5. 1 При высоких температурах
    • 5.2 В прохладное время
    • 5.3 При отрицательной температуре
  • 6 Снижение вязкости раствора
  • 7 Зависимость уровня набора прочности от показателей температуры материала
  • 8 Рекомендации по ускорению процесса

Стадии набора прочности бетонной конструкцией

Схватывание и твердение растворов на основе цемента обусловлено его химическим взаимодействием с водой. Силикаты, алюминаты и алюмоферриты, которые входят в состав портландцемента, обеспечивают повышение прочности на различных стадиях отверждения.

Скорость химических реакций зависит от наличия катализаторов (специальных добавок) и температуры.

Бетонные конструкции бывают разные, исходя из этого следует рассчитывать соотношение компонентов раствора и предполагать сроки схватывания и твердения.

Стадия схватывания

В состав цементного порошка входит трехкальциевый алюминат (3СаО*Al2O3), трехкальциевый силикат (алит, 3СаО*SiO2), двухкальциевый силикат (белит, 2CaO*SiO2) и алюмоферрит. Алит, который занимает большую часть массы портландцемента, участвует в обеих стадиях отверждения. При затворении водой и в начале стадии схватывания он выделяет тепло, которое увеличивает скорость реакции.

Однако более активным компонентом цемента на этапе схватывания является трехкальциевый алюминат. В течение 24 часов после смешивания он интенсивно реагирует с водой, формируя первичные связи в бетоне. После окончания схватывания алюминат полностью утрачивает влияние на прочность цемента.

Итоговая прочность бетона в зависимости от марки, времени затвердевания и температуры воздуха.

Стадия схватывания проходит в первые часы после заливки опалубки. Скорость начала реакции и длительность процесса зависят от состава смеси и температуры воздуха. При нормальных температурах (+18…+22°С) бетон схватывается через 2,5-3 часа. Из них 1,5-2 часа проходит до начала реакции, а 1 час уходит непосредственно на схватывание.

При снижении температуры начало реакции может отодвинуться на 4-8 часов, а ее продолжительность — увеличиться до 15-20 часов.

В горячей среде схватывание происходит активнее и начинается более быстро. Весь процесс может занять менее 1-2 часов, из которых реакция — 15-20 минут.

Стадия твердения

Стадия формирования бетонного камня начинается по завершении схватывания. Твердение материала происходит за счет удаления свободной воды. Часть жидкости испаряется во внешнюю среду, а другая — связывается с молекулами силикатов и алюминатов, образуя стойкие комплексы. Чтобы не нарушить баланса между связываемой и испаряющейся водой, нужно обеспечить оптимальную влажность и температуру среды.

Основным реагентом на стадии твердения является алит. Белит обеспечивает постепенное упрочнение материала в процессе эксплуатации: за счет его свойств прочность материала через 2-3 года может составлять до 250% прочности после твердения.

Стандартный срок затвердевания бетона

Стандартное время застывания бетона составляет 28-30 дней. Нормальные условия для отверждения — температура +15…+22°С и влажность 60-100%. Длительность отверждения зависит от условий процесса, марки бетона и наличия дополнительных добавок в растворе.

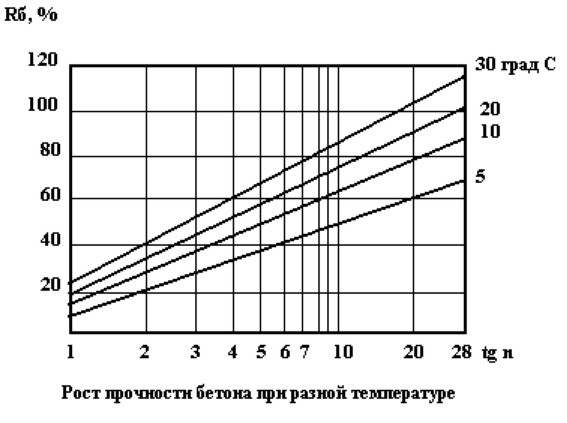

Корреляция прочности бетона с временем выдерживания и температурой среды.

Зависимость времени набора прочности от марки бетонной смеси

Повышение прочности бетона на сжатие коррелирует с увеличением вязкости смеси. Это означает, что с увеличением марки материала время схватывания и твердения сокращается.

Продолжительность реакций для бетона разных марок

Марка материалаВремя схватывания, часовВремя твердения, суток
М1003-3,5До 30
М2002-2,514-25
М3001,5-27-14
М4001-24-7
М500<12-4

Продолжительность набора прочности зависит от состава смеси, влажности, температуры внешней среды и материала.

Марка и назначение раствора определяют и критическую прочность бетонного камня. Это значение, по достижении которого конструкция продолжит твердеть после замерзания без потери эксплуатационных свойств. Данный показатель зависит от марки следующим образом:

  • для бетона М100 и М150 он соответствует 50%;
  • для М200, М250, М300 и М350 — 40%;
  • для М400, М450 и М500 — 30%;
  • для нагруженных конструкций (вне зависимости от марки) — 70%.

Если в момент замерзания образец имеет соответствующий уровень прочности на сжатие, то температурные перепады незначительно повлияют на его прочность. При замерзании на ранних стадиях твердения без применения противоморозных добавок прочность готовой конструкции падает не менее чем на 50%. Например, для марки М200 критической точкой прочности является 80 кгс/см² или 8 МПа.

Наиболее часто для фундаментов и нагруженных конструкций используются марки бетона от М300. Снятие опалубки со стандартных конструкций допускается через 4-5 дней при наличии щелей между щитами формы и бетоном. Для перекрытий и лестниц длиной не более 6 м время выдержки продлевается до 14 дней, для длинных лестниц — до 28 дней. Мосты, дамбы и другие ответственные и тяжело нагруженные конструкции выдерживаются в форме до 90 дней.

Специальные добавки

Стремительное или слишком медленное схватывание и твердение смеси снижает прочность бетона. Медленное застывание дополнительно увеличивает расходы на уход за конструкцией. Для коррекции скорости отверждения применяются добавки, которые регулируют кинетику процесса.

Существует два типа добавок, регулирующих процесс твердения раствора:

  1. Ускоряющие. Реагенты этого типа сокращают время до начала схватывания на 30-40%, ускоряют затвердевание и улучшают прочностные свойства материала. Они добавляются в смесь при промышленной штамповке бетонных изделий, заливке фундаментов, перекрытий и иных строительных конструкций при пониженных температурах.
    Наиболее дешевые ускоряющие добавки — это хлористый кальций и поташ (углекислый калий). В перечень востребованных строительных составов для ускорения отверждения входят: Релаксор, Аддимент В3, Форт-УП2, Поззолит-100, Конкрит-Ф и др.
  2. Замедляющие. Пластификаторы и замедлители схватывания положительно влияют на удобоукладываемость и подвижность раствора. Они применяются при доставке бетона в передвижных смесителях, задержках в строительстве и заливке конструкций при температуре выше +25…+30°С. Пластифицирующие свойства замедлителей позволяют отказаться от виброуплотнения при укладке бетона с малой подвижностью. Наиболее распространенными замедляющими добавками являются НТФ-кислота, цитрат и глюконат натрия, Линамикс, SikaPlast 520 N, Frem Linas 200 и др.

При заливке в условиях низких температур используются противоморозные реагенты. Они понижают температуру замерзания воды, препятствуя ее фазовым переходам при 0…+4°С.

В зависимости от вида и концентрации добавок они позволяют работать с бетонным раствором при температуре до -15…-25°С. К морозоустойчивым реагентам относятся нитрит натрия, нитрат-нитрит кальция, карбамид и др.

Набор прочности бетона в зависимости от температуры

Температура окружающей среды определяет скорость реакций, которые формируют бетонный камень. Повышенная температура воздуха смещает баланс в сторону испарения жидкости, а пониженная — тормозит процессы гидратации в растворе.

При высоких температурах

В сухом и горячем воздухе испарение воды происходит быстрее, а оставшейся жидкости может не хватить для полноценной гидратации. В результате снижается надежность конструкции, а ее прочность на сжатие в верхних и центральных слоях существенно различается.

Для профилактики неравномерности и быстрого высыхания в бетон добавляются замедляющие добавки, а готовая конструкция смачивается в процессе застывания.

Высокая температура и влажность применяются при производстве стандартных бетонных изделий в автоклавах. Такие условия обеспечивают быстрое схватывание и максимальное твердение конструкций.

В прохладное время

При низких температурах раствор долго схватывается, а затем в течение длительного времени остается хрупким по сравнению с марочной прочностью. Химические реакции происходят до температуры фазовых превращений воды.

При отрицательной температуре

Когда температура среды опускается ниже 0°С, вода замерзает, а гидратация в растворе — прекращается. При прогреве воздуха процесс отверждения возобновляется, но прочность конструкции после перерыва может снизиться.

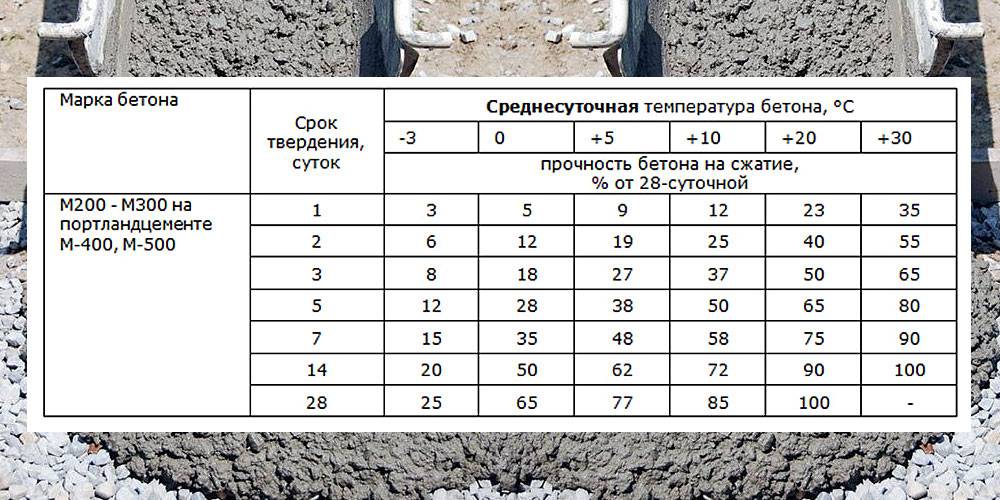

Набор прочности бетона при различных температурах

Срок застывания, сутокДоля от 28-суточной прочности, достигнутой при оптимальных условиях твердения
При -3°СПри 0°СПри +5°СПри +10°СПри +20°СПри +30°С
1359122335
261219254055
381827375065
5122838506580
7153548587590
142050627290100
2825657785100

В таблице рассмотрен набор прочности материала марок М200 и М300.

Снижение вязкости раствора

Во время схватывания бетонный раствор сохраняет свою пластичность. При движении в стационарной или подвижной бетономешалке смесь проявляет свойство тиксотропии — уменьшения вязкости состава при постоянной динамической нагрузке.

Характеристики действия пластификаторов на примере одного из наиболее популярных.

Слишком длительное перемешивание приводит к «перевариванию» бетона и снижению конструктивной прочности готовой конструкции. Чтобы сохранить подвижность раствора и избежать негативных эффектов, в смесь добавляются пластификаторы. Они удлиняют периоды схватывания и застывания.

Снизить вязкость смеси на стадии затвердевания нельзя. Механическое воздействие на застывающий бетонный камень приводит к формированию дефектов и растрескиванию конструкции. До достижения минимально допустимого уровня прочности застывающий бетон следует предохранять от ударов, вибрации и др.

Зависимость уровня набора прочности от показателей температуры материала

Низкая температура ингредиентов отрицательно влияет на эксплуатационные характеристики бетонного камня. Если для смешивания используется холодная вода и наполнитель, то последующий уход за конструкцией не сможет обеспечить марочную прочность.

Учитывайте, как может измениться температура окружающей среды пока бетон будет затвердевать.

При температуре менее 10°С рекомендуется подогревать воду, которая применяется для изготовления. Если показатель термометра соответствует -5…0°С или ниже, то необходимо подогревать и мелкий наполнитель (речной песок).

Для сокращения времени схватывания и расходов на подогрев бетона в опалубке компоненты разогреваются до предельно допустимого уровня. Максимальное значение определяется составом и маркой портландцемента. При нагреве выше этой температуры готовая смесь будет реагировать менее интенсивно, что скажется на прочности конструкции.

Предельная температура компонентов бетонного раствора

Вид цементаМаксимальная температура воды для затворения, °СПредельная температура наполнителя, °СМаксимальная температура бетонного раствора после вымешивания, °С
Глиноземистый402025
Портландцемент марки М400 и выше

Пуццолановый цемент марки М300 и выше

604035
Портландцемент марок М300 и М350

Цемент с пуццоланой М200

805040
Шлакопортландцемент М200 и М300906045

Рекомендации по ускорению процесса

Соблюсти необходимые условия для заливки не всегда возможно: в жаркую и холодную погоду температура отклоняется от оптимальной не менее чем на 15-20°С, а влажность может составлять ниже 60%.

Чтобы избежать пагубного влияния низкой влажности, высоких и низких температур, бетонщики прибегают к специальным методам ухода. К ним относится обработка горячим влажным паром, применение теплых опалубок, закладка электродов и греющих проводов в тело бетонного изделия и др.

При заливке фундамента строители прибегают к мерам защиты бетона на этапе смешивания, но редко дополнительно подогревают готовую конструкцию. Это обусловлено тем, что основа здания должна пройти этапы усадки и стабилизации грунта. В этом случае возникшие дефекты не скажутся на прочности дома, а будут устранены с помощью дополнительного слоя бетона.

Оптимальная температура бетонной смеси при укладке

Для того чтобы бетон не тратил свои свойства, его нужно транспортировать с помощью специальных машин и поддерживать нужную температуру. Правильное соблюдение температурного режима позволит создать благоприятные условия твердения смеси, предотвратить опасное трещинообразование не только в период выполнения строительных работ, но и в дальнейшей эксплуатации всего строения.

Изображение 1. Таблица времени твердения бетона.

В материале данной статьи речь пойдет о том, какой должна быть температура бетона для того, чтобы он смог затвердеть и набрать необходимую прочность.

Содержание:

  • 1 Температура свежеприготовленного бетона
  • 2 Зимний период
  • 3 Обогрев бетона
  • 4 Пластинки-электроды
  • 5 Использование противоморозных добавок

Температура свежеприготовленного бетона

Итак, свежеприготовленный бетон должен иметь температуру не более 30°C. При укладке смеси из бетона в условиях температуры воздуха окружающей среды от +5 до -3°C ее температура должна быть не меньше +5°C. Здесь следует учесть, что данный температурный показатель, характерный для массы цемента как минимум 240 кг/м? (марка М200 и более), при использовании меньшего количества цемента температура приготовленной смеси должна быть не меньше +10°C.

Соответствующей температурной средой для твердения специалисты считают +15+20°С. Время схватывания бетона, которое напрямую зависит от его температуры, можно посмотреть в таблице.

Схема твердения конуса бетонной смеси.

Конечно, при укладке смеси из бетона с пониженной температурой окружающей среды ее прочность нарастает намного медленнее. А если температура ниже нуля, то твердение будет практически прекращено, если только в смесь не включены соли, которые способны снизить точку замерзания влаги.

Бетон, который начал уже твердеть, а после этого замерз, после оттаивания в теплой среде будет продолжать твердеть только в том случае, если в начале его твердения не было повреждения замерзающей водой. По мнению специалистов, допускается одноразовое замораживание бетона и, соответственно, его оттаивание только в том случае, когда температурный режим бетонной смеси на протяжении не менее 72 часов поддерживался на отметке не ниже +10°C.

При бетонировании с повышенной температурой окружающей среды бетон твердеет намного быстрее, особенно это характерно в условиях повышенной влажности. Обогрев бетонной смеси до температуры более 80°C приводит к быстрому ее высыханию. Исключением является лишь обработка бетона насыщенным паром в специально герметизированной камере с температурой 90-100°C или изготовление изделий на заводах в автоклаве под давлением.

Зимний период

К укладке бетонной смеси в холодное зимнее время года есть одно главное требование – приобретение бетоном прочности, достаточной для распалубки, полной или частичной нагрузки конструкции. Следствием замерзания бетонной смеси в начальной стадии является существенное снижение ее прочности после того, как произойдет оттаивание.

Данное явление происходит из-за того, что свежеприготовленный бетон насыщен влагой, которая при низкой температуре замерзает и расширяется, результатом этого становится разрыв связи между слабо схватившимся цементным камнем и поверхностью заполнителей.

График усадки при высыхании бетона.

Кроме того, при сооружении железобетонных конструкций раннее замораживание бетонной смеси значительно снизит ее сцепление с металлической арматурой.

При выполнении бетонных работ в зимний период нужно обеспечить твердение бетонной смеси во влажной и теплой среде на протяжении определенного времени. Этого можно достичь двумя способами:

  • применение внутренней температуры бетона;
  • дополнительная подача тепла.

В первом способе нужно использовать быстротвердеющий и высокопрочный портландцемент. Специалисты рекомендуют применять различные ускорители твердения цемента, например, хлористый кальций. Таким образом, ускорение твердения бетонной смеси добивается путем уменьшения количества воды, добавления в нее воздухововлекающих и пластифицирующих добавок, а также использование при укладке высокочастотного вибратора.

Выполнение всех этих мероприятий непременно позволит ускорить твердение и даст возможность добиться достаточной прочности бетонной смеси прежде, чем она замерзнет.

Запас внутренней теплоты создается путем нагревания материалов, из которых состоит бетонная смесь, кроме того, в застывающем бетоне тепло выделяется и в результате химической реакции, которая происходит между водой и цементом (экзотермия цемента).

Следует знать, что для замешивания бетонной смеси подогревать можно только воду или воду и составные (щебень, гравий, песок). Вода подогревается до 90°С, наполнители – до 40°С.

Обогрев бетона

Таблица ускорителей и замедлителей схватывания бетонных смесей.

Нужно учесть, что температура смеси при выгрузке из бетономешалки должна быть не более 30°С, так как при большей температуре она просто застынет и потеряет необходимую для укладки подвижность. Также следует знать, что не рекомендуется добавлять воду в приготовленную смесь, потому что это приводит к снижению ее прочности.

Непосредственно перед тем, как уложить бетон в конструкцию, его можно подогреть в специальном бункере – использовать электропрогрев. Электрический ток проникает через бетонную смесь, и она разогревается до температуры 50-70°С.

Разогретая смесь должна быть сразу же уложена, так как она достаточно быстро густеет. Процесс твердения составляет 3-7 дней, при этом бетон будет выделять весомое количество тепла. Для того чтобы на некоторое время это тепло сохранить, опалубку и открытые ее места нужно накрыть хорошим изоляционным материалом (минеральная вата, шевелин, опилки и т.д.). Данный способ называется термос. Таким способом обогрева бетонной смеси специалисты рекомендуют пользоваться для сооружения конструкций со средней толщиной.

Существует обогрев бетона с использованием пара. Водяной пар пропускается посередине двойной опалубки, которая его окружает, или по трубкам, расположенным внутри бетонной смеси. Пар может пропускаться и по каналам, которые заблаговременно вырезаются на внутренней стороне опалубки. Как правило, температура пара колеблется в пределах от 50 до 80°С.

Обогрев бетонной смеси с помощью пара позволяет достичь ее твердения в сравнительно короткое время (2 суток).

Пластинки-электроды

Схема процессов при твердении бетонной массы.

В данном способе подогрева используется переменный ток. Специальные пластинки-электроды из стали соединяются с электрическими проводами и укладываются с боку или сверху конструкции на начальном этапе схватывания бетона. Также могут быть использованы продольные электроды или короткие стержни из стали, которые вбиваются в бетон с последующим подключением к электрическим проводам. После того как бетон затвердеет, концы стержней просто срезаются.

Пластинки-электроды применяют, как правило, для прогрева плит и стен, поперечные стальные стержни и продольные электроды – для обогрева колонн и балок.

На начальной стадии прогрева необходимо подавать ток с низким напряжением (50-60 В). Свежеуложенная бетонная смесь при прохождении через нее электричества подогревается и затвердевает. Следует учесть, что подогрев нужно выполнять очень медленно, это позволит избежать преждевременного высушивания бетона и появления в нем трещин. Температуру бетонной смеси повышают не больше чем на 5°С/ч, таким путем необходимо довести его температуру до 60°С. При этом способе обогрева бетонной смеси она на протяжении 1-2 дней твердения наберет необходимую прочность.

Обогрев бетонной смеси можно выполнить путем нагревания воздуха, который ее окружает. Для этого необходимо создать брезентовый или фанерный тепляк, в котором соорудить временную печь (газовая горелка, калорифер и т.д.). В сооруженном тепляке ставится сосуд с водой для создания влажной среды. Такой способ намного дороже предыдущего и используется при очень низкой температуре и небольших объемах бетонирования.

Использование противоморозных добавок

Существует и холодный способ бетонирования в зимних условиях. Данный способ не предусматривает подогрев материалов бетонной смеси. Суть его заключается в добавлении в воду большого количества солей: хлористый кальций, поташ, нитрит натрия, хлористый натрий. Эти соли способны снизить точку замерзания влаги и обеспечить бетонной смеси необходимые условия набора прочности на морозе. Но здесь следует учесть, что бетон, приготовленный с добавлением поташа, очень быстро застывает, а быстрое схватывание приводит к трудностям его укладки в опалубку. Поэтому для удобства работы с бетоном, в котором присутствует данная добавка, добавляется сульфитно-дрожжевая бражка или мылонафт.

Самым простым и экономичным вариантом использования бетона зимой является замешивание бетонной смеси с добавлением противоморозных добавок. Но здесь существуют и свои недостатки, к примеру, большое количество химических элементов (соли) ухудшает структуру бетонной смеси, а это приводит к уменьшению долговечности конструкции.

При эксплуатации конструкции во влажной среде возможно возникновение коррозии арматуры из-за воздействия на нее хлористых солей. Следует знать, что применение для замешивания бетонной смеси нитрита натрия и поташа не вызывает коррозии.

Специалисты не рекомендуют использовать бетон, в приготовление которого включены противоморозные добавки, для сооружения ответственных бетонных конструкций и в сооружениях, которые будут эксплуатироваться во влажной среде.

Температура затвердевания бетона имеет значение

Независимо от того, жаркие или морозные условия, идеальная температура затвердевания бетона должна поддерживаться на уровне около 55°F для достижения оптимальной прочности бетона.

Ремонт плотины Гувера

На момент завершения строительства в 1935 году плотина Гувера была самой большой плотиной в мире и чудом труда и инженерной мысли. Первая заливка началась 6 июня 1933 года. Вместо того, чтобы представлять собой единый бетонный блок, рабочие построили плотину в виде ряда отдельных колонн. Трапециевидные колонны возвышались на пять футов. Этот метод позволил рассеять огромное количество тепла, выделяемого твердеющим бетоном. Если бы плотина была построена за один раз, бетон стал бы настолько горячим, что потребовалось бы 125 лет, чтобы бетон остыл до температуры окружающей среды. Возникшие напряжения привели бы к тому, что плотина треснула и разрушилась.

Жара и сухость Невады создали дополнительные сложные проблемы с температурой заливки и твердения бетона. Когда бетон был впервые залит, речная вода циркулировала через охлаждающие змеевики из тонкостенных стальных труб диаметром 1 дюйм. Как только бетон получил первое начальное охлаждение, охлажденная вода из холодильной установки на нижней перемычке циркулировала через змеевики для завершения охлаждения.

Отверждение бетона — это искусство

Мы живем в мире, где быстрее всегда кажется лучше; однако бетон, который отверждается слишком быстро или в условиях отверждения горячего бетона, на самом деле может привести к получению слабого или нестабильного бетона. Если бетон затвердевает при более низких температурах окружающей среды (от 32°F до 50°F) при постоянном присутствии влаги, набор прочности будет медленным, но в конечном итоге бетон достигнет высокой прочности. Бетон не должен нагреваться выше 90°F или высыхать в течение периода отверждения.

Лучшая температура отверждения бетона

Под «наилучшей» мы подразумеваем «наиболее тщательную», а не «самую быструю». Высокие температуры означают более быстрое отверждение, но быстрое отверждение в конечном итоге означает меньшую прочность. Следующее исследование, проведенное Полом Клигером в Исследовательском бюллетене Portland Cement Association 103 , иллюстрирует эту концепцию.

Таблица времени отверждения бетона с температурой

В возрасте 1 дня бетон при температуре 120°F был самым прочным, а бетон при температуре 25°F – самым слабым. К 7 дням бетоны, отвержденные при высокой температуре, имели прочность не выше, чем у бетона при температуре 73°F, или даже меньше. К возрасту 28 дней высокотемпературные бетоны были слабее, чем бетоны с температурой 73°F. От 28 дней до 1 года бетон с температурой 55°F был значительно прочнее, чем бетон с температурой 73°F. Все это говорит о том, что при условии непрерывного отверждения бетон, отвержденный при температуре около 55 ° F в течение первых 28 дней, в конечном итоге достигает максимальной прочности (бетон).

Температурные ограничения для бетона в жаркую погоду

Бетонирование в жаркую погоду зависит не только от температуры. Высокие температуры окружающей среды, ветер и относительная влажность — все это играет роль в «жаркой погоде». В условиях горячего вереска основная проблема отверждения заключается в том, чтобы верхняя часть бетонной плиты высыхала намного быстрее, чем нижняя. По мере высыхания бетон дает усадку. Это означает, что верхняя часть будет сжиматься, а нижняя — нет. Это создает внутренние проблемы с бетоном, что приведет к повреждению плиты. Верх и низ заливки должны отверждаться с одинаковой скоростью (укладка).

Температура отверждения бетона

Слишком ГОРЯЧО?

Компания North Slope Chillers производит переносное охлаждающее оборудование, которое защищает только что залитый бетон от нагревания. Портативные, изолированные и эффективные чиллеры North Slope эффективно регулируют температуру бетона как в обычных, так и в жарких условиях.

Циркуляционное одеяло Fluxwrap сочетается с охладителем или охладителем для достижения оптимальных результатов. Циркуляционное одеяло отводит тепло к одеялу для охлаждения бетона.

  • Используйте запатентованную технологию Powerblanket для распределения тепла в обратном порядке: охлаждающее покрывало отводит тепло и снижает температуру бетона.
  • Одеяло и изоляция такие же, как прочная система, используемая в нагревательных изделиях Powerblanket
  • .
  • Портативный
  • Контроль скорости отверждения только что залитого бетона даже в жарких условиях

Слишком ХОЛОДНО?

Можно ли заливать и выдерживать бетон зимой? Одеяла Powerblanket для отверждения бетона обеспечивают удобный способ эффективного и надежного отверждения бетона в холодные месяцы. Даже в теплую погоду одеяла для полимеризации Powerblanket увеличивают производительность за счет быстрого полимеризации с постоянным равномерным нагревом.

  •   Затвердевание бетона в 2,8 раза быстрее, чем у обычных изолирующих покрытий
  •   Обеспечение прочности бетона в холодную погоду до 3925 фунтов на квадратный дюйм за 72 часа
  •   Поддерживайте влажность на протяжении всего процесса увлажнения
  •   Легко устанавливается и удаляется
  •   Предотвратить цикл замораживания
  •   Оттепель и иней на рабочей площадке перед заливкой
  •   Сокращение времени простоя и повышение прибыльности
  •   Соблюдение требований ACI для бетонирования в холодную погоду

Powerblanket понимает, что значит работать над крупными бетонными проектами, когда погода и температура не благоприятствуют этому. От Статуи Свободы до крупного межгосударственного моста в Канзас-Сити — мы участвовали в акции и доказали, что наша продукция является лучшей в отрасли.

Для получения дополнительной информации о решениях ознакомьтесь с одеялом для полимеризации бетона Powerblanket и найдите то, которое лучше всего соответствует вашим потребностям.

Упомянутые работы

«Укладка бетона в жаркую или холодную погоду». Блог Сакрете. 16 мая 2017 г. https://www.sakrete.com/blog/placing-concrete-in-hot-or-cold-weather

«История плотины Гувера – очерки». Бюро мелиорации. 16 мая 2017 г. https://www.usbr.gov/lc/hooverdam/history/essays/concrete.html

Отверждайте свой бетон быстрее и лучше в холодных погодных условиях с помощью Powerblanket.

Узнайте больше о бетонных покрытиях

Заливка бетона при идеальной температуре

Если летом вы были слишком заняты, чтобы залить новую бетонную дорожку, и беспокоитесь о том, что холодная погода повлияет на вашу работу, у нас есть хорошие новости! Заливка бетона в Оттаве в более прохладный осенний сезон на самом деле является одним из лучших периодов для заливки бетона.

Осенняя погода в Оттаве обычно не отличается экстремальной жарой летних месяцев или экстремальными холодами зимы, которые могут серьезно нарушить прочность и качество свежезалитого бетона.

И даже если в конце сезона температура понизится, вы все равно сможете заливать бетон с помощью подходящей готовой бетонной смеси и оборудования, чтобы поддерживать безопасную температуру отверждения бетона.

Давайте подробнее рассмотрим роль температуры наружного воздуха при заливке, отверждении, схватывании и сушке бетона, а также то, насколько поздно в сезон вы можете заливать и получать желаемые результаты.

Слишком жарко? Слишком холодно? В самый раз?

Идеальная температура для заливки бетона составляет от 10°C (50°F) до 32°C (90°F). Более низкие температуры в этом диапазоне замедлят процесс отверждения, гарантируя, что бетон достигнет желаемой прочности.

Когда бетон высыхает слишком быстро, он не успевает развить структурные связи и прочность, что делает его более слабым и склонным к растрескиванию.

Обратите внимание, что другие погодные условия, а также температура наружного воздуха будут влиять на скорость отверждения и высыхания бетона. Если на улице жарко, солнечно и ветрено, бетон высохнет гораздо быстрее, чем если прохладно и пасмурно при слабом ветре.

Насколько холодно слишком холодно?

Температура ниже 5˚C считается слишком низкой для правильного отверждения бетона. Но при правильном планировании вы можете заливать бетон при более низких температурах.

Поставщики товарных бетонных смесей должны принимать дополнительные меры предосторожности при заливке бетона при низких температурах, например:

  • Смешивание бетона с горячей водой;
  • Добавление дополнительного количества цемента для ускорения набора прочности за счет ускорения реакции гидратации;
  • Использование ускоряющих добавок для ускорения времени схватывания бетона;
  • Использование воздухововлекающего бетона;
  • Нагрев и оттаивание земляного полотна перед заливкой бетона;
  • Использование изолированной опалубки;
  • Использование обогревателей;
  • Использование защитных/морозостойких одеял; и
  • Ожидание окончания стравливаемой воды для начала окончательной отделки бетонной поверхности.

Сколько времени нужно, чтобы вылечить бетонную дорогу?

Процесс отверждения бетона требует времени. При правильном отверждении бетона в правильных условиях требуется около 28 дней, чтобы бетон набрал 99% своей прочности.

Чтобы дать вам представление о том, сколько времени требуется бетону, чтобы укрепиться и затвердеть в достаточной степени, чтобы вы могли использовать свою новую бетонную подъездную дорожку, вот разбивка графика отверждения бетона и основных этапов после заливки бетона:

Первые два дня

Бетон уязвим в течение первых двух дней и особенно в течение первых 24 часов после заливки. В настоящее время он не развил достаточную прочность или твердость, чтобы выдержать любой вес. На этом этапе даже легкие предметы могут оставлять неизгладимые вмятины и отпечатки в бетоне.

Вот почему в это время важно не допускать людей, домашних животных и транспортные средства к бетону. Подумайте о том, чтобы повесить предупреждающую ленту, чтобы никто не приближался к вашей бетонной дороге, пока ее не станет безопасно использовать.

Через два дня

Вы сможете ходить по новой бетонной дороге через два дня. Но хотя бетон достаточно твердый и прочный, чтобы выдерживать следы и шрамы от ходьбы по нему, не скручивайте и не скользите обувью по бетону на ранних стадиях.

Не оставляйте на бетоне велосипеды, скейтборды, ролики и другие игрушки. Ваш бетон также недостаточно прочен, чтобы выдержать вес транспортных средств.

Через неделю

Ваш бетон должен быть достаточно прочным, чтобы его можно было проехать на обычном легковом транспорте после недели отверждения. Но избегайте вождения вблизи краев проезжей части, так как эти участки более слабые и более уязвимы для растрескивания.

Несмотря на то, что бетон в настоящее время безопасен для движения, он все еще может быть поврежден и поцарапан при скольжении и волочении острых предметов.

Через 30 дней

Поскольку бетон набирает 99% прочности через 28 дней, ваша подъездная дорога будет достаточно жесткой и прочной, чтобы использовать ее регулярно. Это также хорошее время для нанесения бетонного герметика на подъездную дорожку.

Обратите внимание, что подъезды к большинству жилых домов имеют достаточно прочный бетон, чтобы выдерживать вес обычных легковых автомобилей, а не тяжелых грузовиков или фургонов. Держите тяжелые грузы подальше от подъездной дорожки, чтобы она дольше оставалась в хорошем состоянии.

Бетон жаростойкий?

Нет, слишком высокая температура приведет к слишком быстрому испарению воды из свежезалитого бетона. В результате бетон будет сохнуть слишком быстро и будет склонен к усадке, растрескиванию и образованию слабой меловой поверхности.

Когда температура наружного воздуха слишком высока, вам необходимо принять меры предосторожности, чтобы ваша бетонная плита всегда оставалась влажной, чтобы она не высыхала слишком быстро. Вы можете сделать это, положив одеяло из мешковины на бетонную плиту и удерживая его во влажном состоянии с помощью шланга или разбрызгивателя.

Вам также может понадобиться затенять бетон от ветра и солнца, чтобы предотвратить слишком быстрое высыхание бетона.

Насколько холодно слишком холодно?

Слишком низкая температура воздуха замедляет и даже останавливает процесс затвердевания бетона, поэтому бетон не приобретает необходимой прочности для безопасного использования и снятия бетонных форм. Температура ниже точки замерзания приведет к замерзанию воды в бетоне, расширению и растрескиванию бетона.

Если среднесуточная температура воздуха ниже 5°С (40°F) и температура воздуха не поднимается выше 10°С (50°F) более половины суток , вам нужно будет принять дополнительные меры предосторожности, чтобы обеспечить правильное отверждение бетона.

Из-за более мягких температур осеннего сезона осень может быть идеальным временем для заливки бетона в Оттаве. Погода более стабильная с меньшей жарой. А до наступления зимних холодов осталось еще много дней.

Так что, если вы не успели заняться бетоном дома этим летом, будь то ремонт фундамента или обучение заливке бетонной подушки, не волнуйтесь. Вы можете заливать товарный бетон в Оттаве, не опасаясь, что температура наружного воздуха резко замедлит или ускорит процесс отверждения.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
