Механическое соединение арматуры муфтами заказать в Екатеринбурге

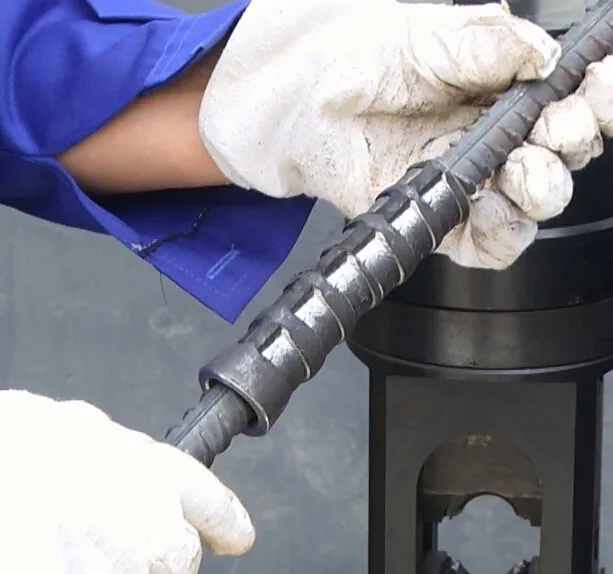

Механическое соединение арматуры обжимным прессом

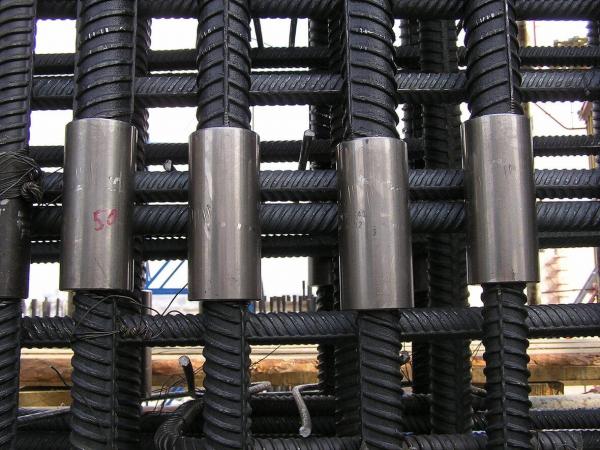

Результат механического соединения арматуры

Механическое соединение арматуры муфтами – широко распространенный метод, применяемый в различных направлениях строительства. Этот способ соединения арматурных стержней используется в качестве альтернативы сварке и вязке с помощью проволоки. Использование муфт обеспечивает прочность соединения, равномерное распределение нагрузки, значительно сокращает количество отходов и лома арматуры на стройплощадке. Муфты широко применяются при строительстве фундаментов, мостов, электростанций, различных монолитных сооружений.

Классификация механических соединений арматуры

Механическое соединение выполняется с помощью муфты, также могут использоваться дополнительные элементы. Такие соединения классифицируются по условиям работы, способам скрепления арматуры и назначению, правильный выбор обеспечивает надежность и долговечность соединения. Рассмотрим каждый тип подробнее.

Классификация соединений арматуры по условиям работы

В зависимости от условий использования в железобетонных конструкциях различают два типа соединений:

  • Растянутые. Они могут использоваться для скрепления арматурных стержней, применяемых в конструкциях, испытывающих нагрузки и на сжатие, и на растяжение.
  • Сжатые контактные. В этом случае усилия будут передаваться через торцевые части арматурных стержней, они не рассчитаны на растягивающие нагрузки.

Тип по условиям работы выбирается в зависимости от места эксплуатации соединения и нагрузок, которые предстоит выдерживать железобетонным конструкциям.

Классификация соединений по способу скрепления арматуры

В зависимости от типа применяемых муфт и конфигурации места скрепления выделяют следующие типы соединений:

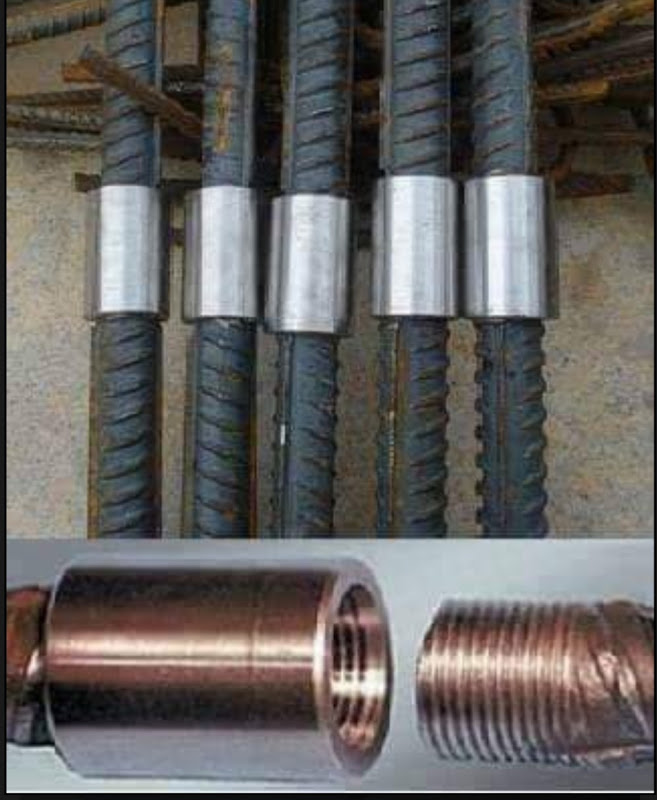

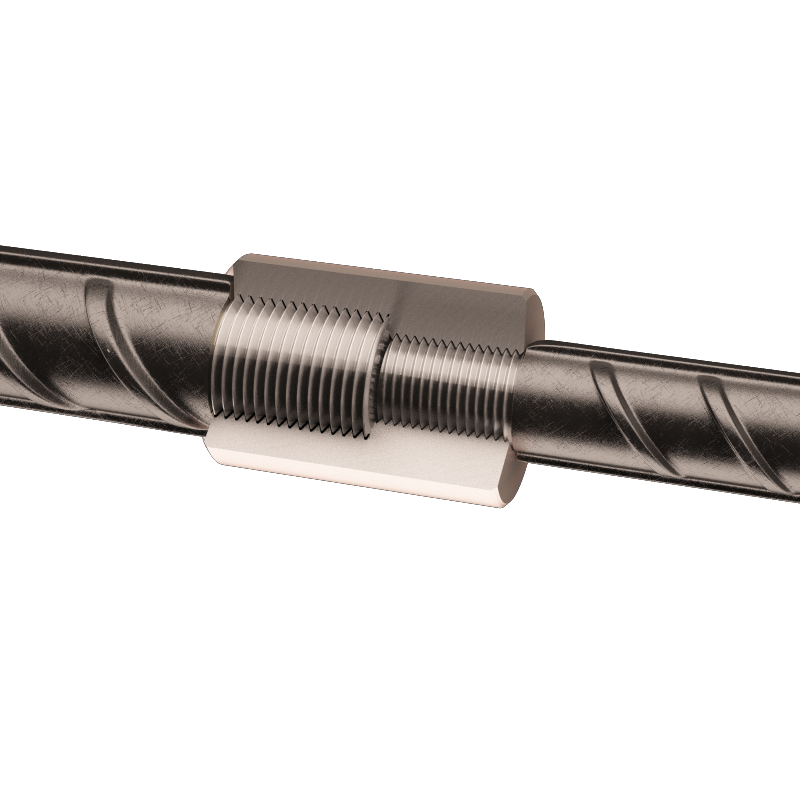

  • Резьбовые. На концы арматурных стержней с помощью метода нарезки или накатки наносится резьба, соответствующая по размеру резьба также наносится на внутреннюю поверхность муфты. Для нарезки или накатки резьбы используется специальное оборудование, обеспечивающее высокую скорость работы. Соединение может иметь коническую или цилиндрическую резьбу, которая наносится непосредственно на конец арматурного стержня или на предварительно высаженную головку – участок с увеличенным с помощью давления диаметром.

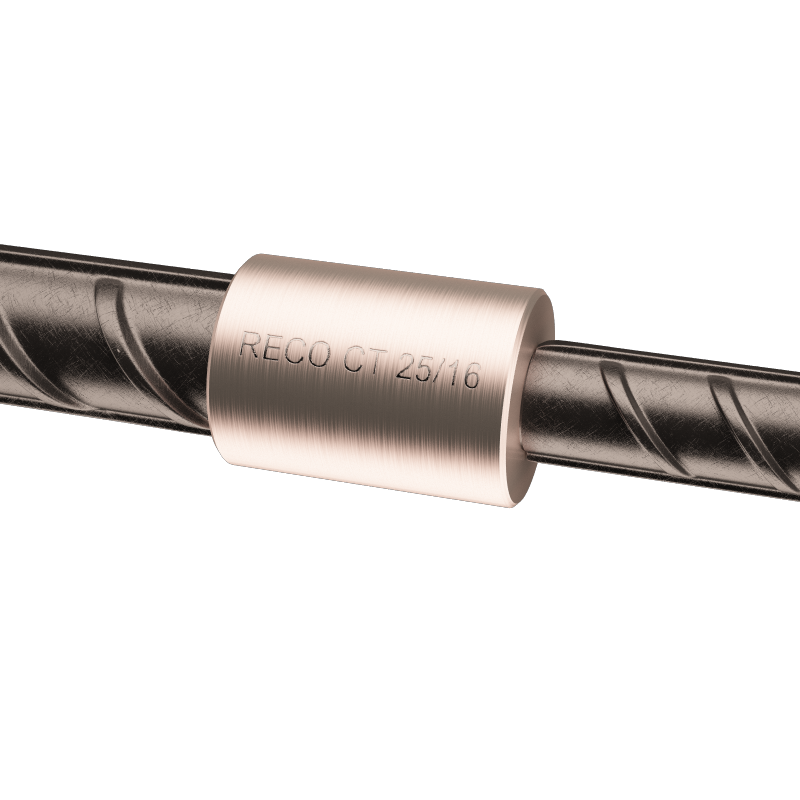

  • Опрессованные. Для такого способа используется соединительная муфта, которая устанавливается на концах стержней арматуры и фиксируется с помощью высокого давления. Прочность соединения обеспечивается благодаря вдавливанию материала муфты между ребрами на поверхности арматуры – в результате создается прочная фиксация благодаря пластической деформации металла.
  • Комбинированные. В этом случае для скрепления арматуры используются специальные соединительные муфты, которые сочетают в себе возможности резьбовых и опрессованных. В этом случае соединительные элементы сначала устанавливается на концы арматурных стержней и запрессовываются под высоким давлением, а затем они соединяются между собой с помощью резьбы.
  • Винтовые. Этот способ подходит для арматуры, имеющей специальный периодический профиль. Арматурные стержни соединяются муфтой, которая затем фиксируется с двух сторон контргайками. Они имеют резьбу, соответствующую профилю арматуры.
  • Болтовые. В этом случает используется длинная соединительная муфта с отверстиями, в которые устанавливаются болты с заостренными наконечниками. Они фиксируются в теле арматурного стержня.

Выбор типа соединения зависит от условий использования арматуры, величины нагрузок, которые должна выдерживать муфта, а также некоторых других параметров. Наиболее широкое распространение получили резьбовые, опрессованные и комбинированные соединения, так как они дают возможность значительно увеличить скорость работы.

Типы соединений по назначению

Механическое соединение арматуры муфтами также можно классифицировать по назначению соединения.

Различают следующие типы:

  • Стандартное соединение. Оно предполагает соединение двух арматурных стержней одинакового диаметра, причем один из них может вращаться. Стандартное соединение может использоваться при сборке различных сеток и каркасов арматуры для строительства монолитных железобетонных сооружений.
  • Переходные соединения. Они работают по тому же принципу, однако для скрепления используются арматурные стержни, различающиеся по диаметру. В остальном переходный тип не отличается от стандартного.
  • Позиционные соединения. Они используются, если ни один из стержней не в состоянии свободно вращаться. Такой тип конструкции может применяться при сборке уже готовых элементов каркасов, а также для скрепления криволинейных стержней. Позиционные соединения могут выполняться с использованием стягивающего или удлиняющего элемента, с помощью стандартной муфты или элемента с разнонаправленной резьбой.
  • Привариваемые соединения. Из применяют для скрепления металлоконструкций или закладных деталей с арматурными стержнями.
  • Соединения под метрический болт. Это особая разновидность, для которой применяются болты с метрической резьбой. Она может использоваться для соединения арматуры с деталями несущих элементов, например, различных опор или колонн.

Еще одной разновидностью соединительных элементов являются концевые анкеры. Они устанавливаются на конец арматурного стержня, а затем анкеруются в железобетонные конструкции. В результате обеспечивается прочная фиксация, соединение приобретает устойчивость к интенсивным механическим нагрузкам.

Выбор типа соединения будет зависеть от условий его использования и от типа конструкций, в которые устанавливаются различные типы муфт. Необходимо правильно рассчитать воздействующие нагрузки и учесть все особенности эксплуатации, чтобы соединение получилось максимально прочным и долговечным.

Требования к механическим соединениям арматуры

Соединительные муфты и другие элементы, используемые при скреплении арматурных стержней на различных строительных объектах, должны в обязательном порядке проходить сертификацию. Полная проверка должна подтвердить их соответствие установленным стандартам и техническим требованиям. Геометрические размеры и сортамент соединений могут меняться в зависимости от конкретной марки производителя.

К соединительным элементам предъявляются следующие требования:

  • Соединения должны соответствовать нормативным требованиям по прочности, пластичности, выносливости и деформатичности.
  • Если соединения используются в районах с повышенной сейсмической активностью, они должны обладать достаточной выносливостью при малоцикловом нагружении.
  • Все типы муфт и контргаек должны снабжаться заводской маркировкой. В ней должна присутствовать следующая информация: тип соединительного элемента, диаметр используемой арматуры, номер либо фирменный знак производителя. Маркировка должна сохраняться до использования изделия, поэтому она может наноситься с помощью несмываемой краски, прочерчиванием иглой или другими методами, которые указаны в требованиях ГОСТ 7566.
  • Соединительные элементы должны иметь геометрические размеры, соответствующие требованиям нормативной документации. Допустимые отклонения не превышают установленных величин.
  • Муфты опрессованного соединения должны удлиняться минимум на 8% от первоначальной длины, если иное значение не зафиксировано в нормативной документации к конкретному изделию.
  • При установке муфты способом многократного деформирования муфта обжимается по направлению от центра к краям.

Производитель соединительных элементов должен разрабатывать регламент по использованию изделий. В инструкции должна присутствовать информация по сборке соединения, контролируемым параметрам, подготовительным работам, а также другие сведения, которые помогут соблюсти требования нормативной документации.

Соблюдение требований к качеству изготовления и правильности использования соединительных муфт обеспечивает прочность скрепления арматурных стержней и их способностью выдерживать требуемые нагрузки.

Конструкции, в которых предполагается использовать механические соединения арматуры, должны проектироваться со строгим соблюдением нормативных документов.

Uncategorised

  • Муфта обжатая гидравлическим прессом с шестигранной матрицей

  • Обжимные муфты для арматуры ARCON-A

  • Муфты для арматуры на строительной площадке

  • Обжимные муфты для арматуры диаметром 25 мм

  • Муфты для арматуры

  • Пресс для арматуры ARCON-A c ручным управлением

  • Пресс полуавтоматический ARCON-A

  • Полуавтоматический пресс для арматуры

  • Пресс для арматуры с ручным управлением

Обжимные муфты ARCON-A производятся строго согласно текущей нормативной документации, а именно:

— СП 63. 13330.2018 «Бетонные и железобетонные конструкции» с последними изменениями, касающимися арматурных соединений;
— ГОСТ 34278-2017 «Соединения арматуры механические для железобетонных конструкций»

Вся продукция ARCON-A сертифицирована на территории РФ, опрессованные соединения с применением муфт ARCON-A прошли все необходимые испытания на прочность и разрыв. Муфты применяются для соединения арматурного проката диаметром от 16 мм до 40 мм, классы арматуры А400, А500С, А600С.

Подробнее…

Пресса для арматуры «ARCON-A»  (РД — ручной и А70 полуатоматический) применяются для механического соединения стержней арматуры с помощью стальных муфт. Данное оборудование предназначено как для эксплуатации на строительной площадке в любых погодных условиях. Гидравлические пресса ARCON-A имеют все паспорта и сертификаты. Оборудование чрезвычайно надёжно в использовании и просто в обслуживании.

Подробнее…

Ванночки для сварки арматуры ARCON-A производятся в соответствии с ГОСТ 14098-2014 (бывший ГОСТ 14098-91). Мы изготавливаем ванночки (скобы-накладки) для различных типов сварных соединений С14-Мп, С15-Рс, С17-Мп, С19-Рм. Все изделия сертифицированы и прошли соотвествующие испытания по ГОСТ 10922-2012 на арматурные соединения.

Подробнее…

ГОСТ 34278 — 2017 Соединения арматурные механические для железобетонных конструкций. Технические условия. Скачать
ГОСТ 10922 — 2012 Арматурные и закладные изделия, их сварные, вязаные и механические соединения для железобетонных конструкций. Общие технические условия (не действует) Скачать
СП 63.13330.2018 Бетонные и железобетонные конструкции. Основные положения. СНиП 52-01-2003 (с Изменением №1)  Скачать
ГОСТ 34227 — 2017 Соединения арматуры механические для железобетонных конструкций. Методы испытаний. Скачать
Методическое пособие — Применение механических соединений арматуры железобетонных конструкций Скачать
СТО НОСТРОЙ 2.6.175-2015 Соединение металлической стержневой арматуры методом механической опрессовки Скачать
СП 14.13330.2018 — Строительство в сейсмических районах Скачать
РД ЭО 0657-2006 — Положение по применению механических соединений арматуры для железобетонных конструкций зданий и сооружений атомных станций Скачать
СРО НП «СОЮЗАТОМСТРОЙ» СТО СРО-С 60542960 00011-2012 Требования к механическим соединениям арматуры железобетонных конструкций, предусмотренных рабочей документацией, при выполнении работ по строительству, реконструкции и капитальному ремонту ОИАЭ Скачать
ГОСТ Р 52544-2006 Прокат арматурный свариваемый периодического профиля классов А500С, B500С для армирования железобетонных конструкций Скачать

Размеры обжимных муфт в соответствии с СП 63.

13330.2018
Класс стыкуемой арматуры Диаметр соединяемой арматуры dH, мм Геометрические размеры соединительных муфт
длина l0, мм толщина стенки t, мм наружный диаметр d±2, мм
не менее
А400, А500 16 8dH при многократной опрессовке с промежутками 4,5 28,5
18 5 32
20 5,5 35
22 6 39
25 8 43,5
28 9 49
32 10 55,5
36 11 62
40 12 69,5
А600 16 9dH при многократной опрессовке с промежутками 6 32
18 6,5 36
20 7,5 40
22 8,5 45
25 10 48
28 11 56
32 12 63
36 13 68
40 14 75
