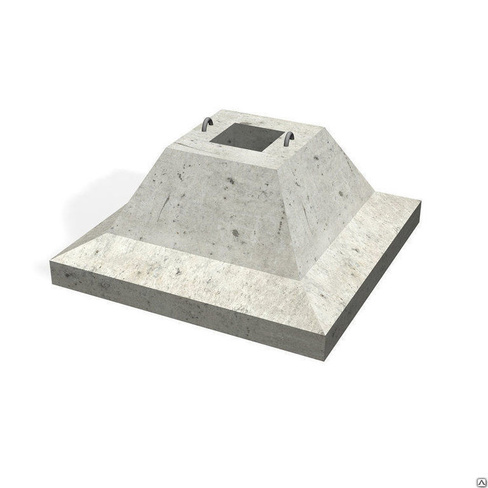

ОПОРЫ ЛЭП +7 (499) 390-36-61 Главная / Железобетонные фундаменты опор ЛЭП Железобетонные фундаменты опор ЛЭП Унифицированные железобетонные фундаменты используются при установке опор линий электропередач напряжением 35-500 кВ. Широкое распространение унифицированных железобетонных фундаментов для закрепления опор ЛЭП обусловлено исторически сформированной базой типовых проектных решений с использованием таких конструкций, положительным опытом их применения, а также серийным освоением продукции заводами ЖБК. В качестве железобетонных фундаментных конструкций для установки опор ВЛ применяются монолитные грибовидные подножники с вертикальной или наклонной стойкой, различные составные фундаменты, сваи из напряженного и ненапряженного железобетона. Для увеличения несущей способности фундамента в слабых грунтах разработаны специальные опорные и подкладные плиты, ригели. В качестве фундаментной конструкции под оттяжки опор ВЛ используются анкерные плиты. В одноцепных железобетонных и деревянных опорах ВЛ до 35 кВ, в опорах линий связи широко применяются железобетонные трапецеидальные приставки. Уважаемые клиенты! Наша компания предлагает Вам купить железобетонные фундаменты и их составляющие по максимально честным ценам. Осуществим доставку конструкций собственным и привлеченным транспортом в любой регион РФ. Просим при заполнении заявки указывать точную маркировку изделий и адрес доставки. Унифицированные фундаменты металлических опор ВЛ серия 3.407-115 Грибовидные фундаменты под унифицированные металлические опоры ЛЭП 35-500 кВ выпускаются серийно в соответствии с рабочими чертежами по серии 3.407-115. Проектом разработаны фундаменты различных габаритных размеров и конструкций основных частей. К основной группе относятся монолитные грибовидные подножники с наклонными или вертикальными стойками, подножники с навесными плитами, сборные фундаменты с болтовым соединением стойки и плиты основания. Дополнительная группа включает грибовидные монолитные фундаменты под анкерно-угловые опоры ЛЭП с модернизированными наголовниками, оснащенными карманами под болты и повышенные составные фундаменты со сварным или болтовым соединением стойки и нижней части. Применение сборных и составных фундаментов обусловлено необходимостью создания крупногабаритных фундаментов для особых условий применения. Унифицированные составные фундаменты для стальных опор ЛЭП серия 3.407.1-144 Унифицированные сборные фундаменты серии 3.407.1-144 разработаны институтом «Энергосетьпроект» взамен своих грибовидных предшественников по серии 3.407-115 выпуск 2, 3. Фундаменты применяются в качестве подножников для свободностоящих металлических опор ВЛ 35-500 кВ. Конструкция удобна для транспортировки, состоит из отдельно изготовленных железобетонных плит и стоек, которые, на месте установки фундамента, скрепляются между собой двумя шпонками. Замена фундаментов серии 3.407-115 на фундаменты серии 3.407.1-144 может производиться по таблице замены и на основании проверочных расчетов несущей способности фундаментов под унифицированные опоры ЛЭП. Фундаменты металлических опор ВЛ проект 13478тм Фундаменты под стальные промежуточные и анкерно-угловые опоры ВЛ 35-500кВ по типовому проекту 13478тм изготавливают в виде монолитных подножников. Типовой проект 13478тм был разработан институтом «Энергосетьпроект» в качестве модернизации фундаментных конструкций с учетом технологических доработок и особенностей производства на предприятии АО «Светлогорский ЗЖБИиК». Грибовидные фундаменты производят в опалубках аналогичных фундаментов проекта 3.407.-115 выпуск 1 в соответствии с ТУ 5800-001-00113371-2001. Маркировка фундаментов под унифицированные опоры ВЛ по проекту 13478тм идентична маркировке железобетонных конструкций серии 3.407-115. Добавленный к маркировке индекс «с», указывает на завод-изготовитель. Железобетонные сваи фундамента опор ВЛ серия 3.407-115 Сваи из вибрированного железобетона для устройства фундаментов опор ВЛ 35-500кВ выпускаются по чертежам типового проекта 3.407-115 выпуск 4. Сваи выполнены в виде цельных забивных железобетонных конструкций квадратного сечения с заостренным наконечником и оголовком в соответствии с маркировкой сваи. Арматурный каркас свай выполняется из ненапрягаемой продольной арматуры. Проектом предусмотрено изготовление 6 и 8 метровых свай с поперечными размерами ствола 25х25см, и 8, 10, 12 метровых сваи с сечением 35х35см. Сваи железобетонные применяются в односвайных и многосвайных фундаментах опор ВЛ, рассчитаны на эксплуатацию в различных климатических условиях, в различных грунтах, включая болотистые. Исключения составляют скальные грунты и искусственные насыпные с твердыми включениями. Железобетонные сваи фундамента опор ВЛ серия 3.407.9-146 Железобетонные сваи квадратного сечения изготавливаются в соответствии с рабочими чертежами серии 3.407.9-146 выпуск 2, и применяются в фундаментах под стальные опоры ЛЭП 35-500 кВ. Разработано 4 типоразмера свай квадратного сечения 35х35 см, длиной 6, 8, 10, 12 м с двумя типами армирования, с напрягаемой и ненапрягаемой арматурой – всего 14 марок свай. Все оголовки свай изготавливаются с закладной деталью в виде металлического листа с длинной шпилькой, которая при необходимости отрезается. В фундаменте стойки опоры с оттяжками к листу закладной детали приваривают опорные плиты; в фундаменте свободностоящих стальных опор – приваривают наголовники с двумя или четырьмя болтами; для закрепления оттяжек в боковое отверстие сваи устанавливаются скобы. Проектом 3.407.9-146 выпуск 2 также предусмотрено изготовление составных железобетонных свай под опоры ВЛ длиной до 24м. Железобетонные сваи энергетические проект 12614тм-т1 Специальные железобетонные сваи для устройства фундаментов опор ВЛ в районах Западной Сибири разработаны и изготавливаются по чертежам типового проекта 12614тм-т1. Проектом разработано 4 типоразмера свай квадратного сечения 35х35 см, длиной 6, 8, 10, 12 м. Сваи изготавливаются из обычного вибрированного железобетона. Сваи фундаментов под унифицированные опоры ВЛ применяются в любых грунтовых условиях, включая глубокие болота. Расшифровка условного обозначения свай по проекту 12614тм-т1 аналогична серии 3.407-115 выпуск 4 за исключением маркировки оголовка: Нр – оголовок с одним болтом для крепления ростверка или башмаков стальных опор. Ригели для опор ВЛ типа АР, Р, РФ, РЦ Ригели железобетонные выпускаются в соответствии с типовыми чертежами серий 3.407-115 и 3.407.9-158 и применяются при установке опор ВЛ 35-750кВ. Ригели служат для увеличения боковой поверхности и несущей способности фундаментов опор при действии горизонтальных опрокидывающих нагрузок от сил тяжения проводов. Это особенно актуально при строительстве ЛЭП в слабых грунтах. В зависимости от области применения железобетонные ригели отличаются габаритными размерами и имеют различные маркировки. Крепление ригеля на центрифугированные, вибрированные железобетонные стойки и унифицированные подножники металлических опор ВЛ производится специальными хомутами через предусмотренные конструктивные отверстия. Анкерные, опорные, подкладные плиты для опор ЛЭП серия 3.407-115 Анкерные, опорные и подкладные плиты являются типовыми конструкциями для установки опор ВЛ и выпускаются в соответствии с чертежами серии 3.407-115 выпуск 5. Анкерная плита ПА для фиксации оттяжек стальных или железобетонных опор ЛЭП 35-500кВ выполняется в виде монолитной железобетонной прямоугольной конструкции 6 типоразмеров с продольным ребром жесткости по центру. Опорная плита ОП для опирания железобетонной стойки опоры ВЛ в слабых почвах имеет в зависимости от маркировки круглую или квадратную в плане форму и оснащена стаканом для установки. Подкладная плита ПП используется в слабых грунтах для расширения площади опирания фундаментов опор до размеров 3. 6х3.6 м, изготавливается в виде плоской прямоугольной конструкции. Железобетонные приставки для опор ВЛ 0,38-35 кВ и связи Железобетонные приставки производятся по типовым чертежам серии 3.407-57/87 согласно техническим условиям по ГОСТ 14295-75. В основе железобетонных приставок лежит тяжелый вибрированный бетон. Армирование изделий осуществляется при помощи сварных или вязанных пространственных каркасов. Железобетонные трапецеидальные приставки ПТ применяются при монтаже одноцепных железобетонных или деревянных опор ВЛ напряжением до 35 кВ. Помимо строительства ЛЭП приставки ПТ широко применяют при установке телефонных и телеграфных линий связи. Приставки ПТ могут применяться в слабоагрессивной среде, а также в сильноагрессивной среде с применением гидроизоляции. Конструкции приставок рассчитаны на эксплуатацию в IV и V гололедно-ветровых районах при температуре воздуха не ниже -55°С и сейсмичности до 9 баллов. Наши специалисты свяжутся с вами в ближайшее время Расчет стоимости опор ЛЭП +7 (499) 390-36-61 © 2005—2022 ООО «ОКБ ПЛАТИН» Купить опоры ЛЭП: +7 (499) 390-36-61 Создание сайтов: Web мастерская Сергея Козича

Бетонные фундаменты | Световое Оборудование

Производитель «ROSA», Польша

Хорошая цена*: по запросу

* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

Звоните +7 (495) 649-86-94

ОПИСАНИЕ

Технические данные

• бетон класса C25/30 согласно норме EN 206-1
• анкерное устройство, изготовленное из стали B500
• болтовые окончания — горячеоцинкованные
• в бетонных фундаментах для алюминиевых опор и мачт применяются термообжимные втулки на болтовых окончаниях в месте монтажа основания опоры, что предохраняет от возникновения очага коррозии
• боковые отверстия и вертикальное отверстие предназначены введения питающих кабелей,
• поверхность покрыта пропитывающим средством
• (сертифицированная aсфальтово-анионовая эмульсия)
• квадратное сечение (алюминиевые опоры и мачты, а также опора SP-5W SP-31W) или круглые (oпоры с внешним покрытием из синтетического материала).

Достоинства фундаментов

• одноэлементная конструкция облегчает установку фундамента в грунте
• лёгкий и быстрый монтаж независимо от сезонности
• высокое качество за счет использования полуавтоматической производственной линии, управляемой компьютером с помощью метода двухосной виброустановки.

Все фундаменты соответствуют норме EN14991:2007 и имеют Сертификат Заводского Контроля Производства 1488-CPD-0208/Z.

ГАБАРИТНЫЕ РАЗМЕРЫ

Похожие товары

Смотреть

МК Монтажные комплекты для высокомачтовых опор

Смотреть

ЗДФ Закладные детали фундамента

Смотреть

Консоли

Смотреть

Анкерные закладные детали

Смотреть

Монтажный и эксплуатационный комплекты для мачт

Смотреть

Бетонные фундаменты

Смотреть

Анкерные устройства

Смотреть

Растры

Статьи по теме

Консольные фундаменты для опор освещения. Технология конструирования фундаментных блоков

#здф

Консольные конструкции необходимы, если обычный монтаж опор невозможен из-за каких-то препятствий и ограничений. При этом фундамент и опора могут находиться на расстоянии 2 м друг от друга, причем как в горизонтальной, так и в вертикальной плоскости.

Трубчатые закладные детали

#здф

Трубчатые ЗДФ для строительства оснований под опоры предназначены для установки силовых и несиловых опор из листовой стали или трубного проката в грунт с возможностью демонтажа.

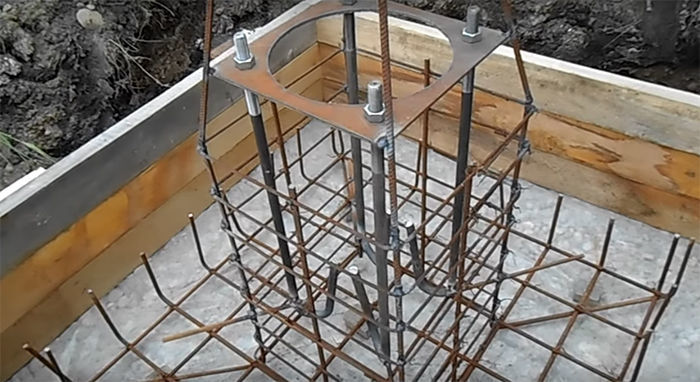

Металлические фундаменты для монтажа фланцевых опор

#здф

Металлические закладные элементы используются для установки опор фланцевого типа в фундаменте, имеют трубчатую конструкцию с квадратной или круглой опорной площадкой.

Читать все статьи

Несущая способность грунта — таблица несущей способности

Почва играет важную роль при заливке фундаментов, вот как убедиться, что она выдержит нагрузку Брент Андерсон, P. E.
Обновлено 30 июня 2020 г.

Фундаменты не только обеспечивают ровную платформу для опалубки или каменной кладки, но и распределяют вес дома, чтобы почва могла нести нагрузку. Нагрузка распространяется внутри самого фундамента под углом примерно 45 градусов, а затем распространяется в почве под более крутым углом, больше похожим на 60 градусов от горизонтали.

По мере того как нагрузка под фундаментом распределяется, давление на грунт уменьшается. Грунт непосредственно под фундаментом принимает наибольшую нагрузку, поэтому его следует тщательно уплотнять.

Найдите ближайших подрядчиков по плитам и фундаментам, которые помогут с фундаментом.

Поскольку нагрузка распределяется, давление на грунт максимально прямо под фундаментом. К тому времени, когда мы опустимся ниже фундамента на расстояние, равное ширине фундамента, единичное давление грунта упадет примерно вдвое. Спуститесь на то же расстояние еще раз, и давление упадет на две трети. Таким образом, почва прямо под основанием является наиболее критической, а также, как правило, наиболее подверженной насилию.

Когда мы выкапываем фундамент, зубья ковша взбалтывают почву и смешивают ее с воздухом, уменьшая ее плотность. Также в траншею может попасть грунт с насыпи. Рыхлая почва имеет гораздо меньшую несущую способность, чем первоначальная.

Вот почему так важно уплотнить дно траншеи. Используйте виброплиту для песчаных или гравийных грунтов и виброплиту для ила или глины (узнайте больше об уплотняющем оборудовании в этом руководстве по земляному полотну и основанию). Если вы не уплотните эту почву, вы можете получить 1/2 дюйма осадки только на первых 6 дюймах почвы.

Если вы копаете слишком глубоко и заменяете почву для восстановления сорта, вы добавляете назад почву, которая расширилась на целых 50%. Под нагрузкой он снова уплотнится и вызовет оседание. Поэтому, когда вы заменяете материал в траншее, тщательно уплотняйте его или используйте крупный гравий. Гравий размером полтора дюйма или больше практически самоуплотняется, когда вы его укладываете. Под тяжестью деревянного дома он не осядет в значительной степени.

Научитесь промазывать мягкие участки почвы.

Таблица несущей способности почвы

Источник: таблица 401.4.1; Кодекс жилищного строительства CABO на одну и две семьи; 1995.

Свойства почвы и подшипник

Тип и плотность естественной почвы также важны. В Международном строительном кодексе, как и в предшествующем кодексе CABO, перечислены предполагаемые значения несущей способности для различных типов грунтов. Очень мелкие почвы (глины и ил) обычно имеют меньшую емкость, чем крупнозернистые почвы (пески и гравий).

Однако некоторые глины или илы имеют более высокую несущую способность, чем значения в кодовых таблицах. Если вы проведете тест почвы, вы обнаружите, что у вас более плотная глина с гораздо более высокой несущей способностью. Механическое уплотнение почвы также может повысить ее несущую способность.

Определение несущей способности на месте

Проверка плотности грунта в траншее для фундамента с помощью пенетрометра. Несущая способность вашего грунта поможет вам определить, нужен ли вам мелкозаглубленный или глубокий фундамент. Прочность грунта непосредственно под фундаментом, где сосредоточены нагрузки, имеет решающее значение для работы фундамента.

Вы можете получить довольно хорошее представление о несущей способности грунта на дне траншеи с помощью ручного пенетрометра. Это карманное устройство представляет собой подпружиненный зонд, который оценивает давление, которое может выдержать почва, и откалиброван для получения показаний в тоннах на квадратный фут. Каждый подрядчик и строительный инспектор должен иметь один из них. Это может помочь вам избежать многих неприятностей.

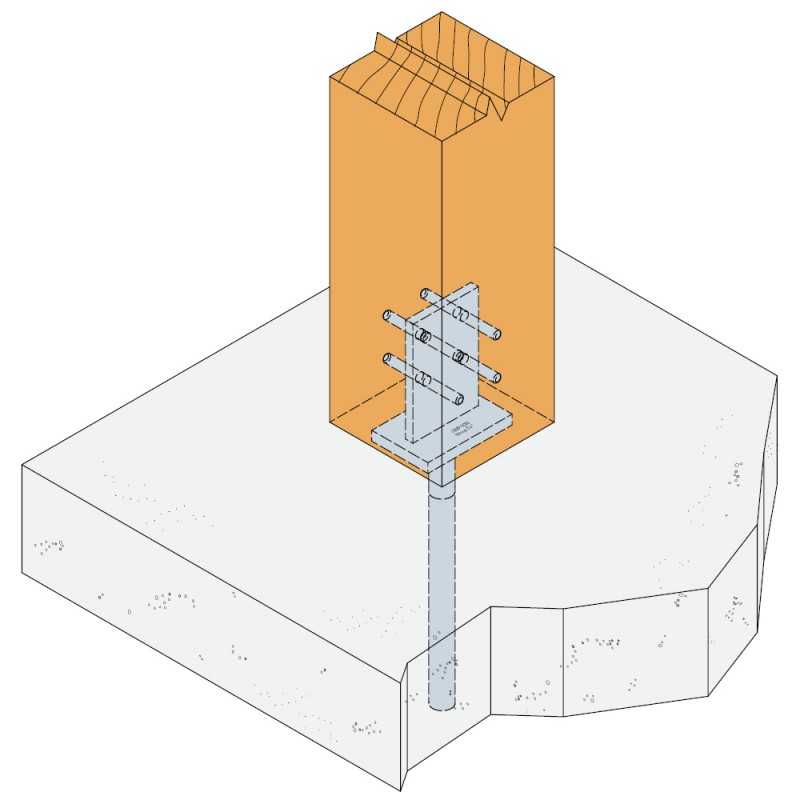

Три типа опор для поддержки стен фундамента

Фундаменты поддерживают стены фундамента, равномерно распределяя вес конструкции на почву под ней и предотвращая фундаменты и конструкции, которые они поддерживают от коробления, проседания или растрескивания . Во многих регионах фундаменты изготавливаются из армированного сталью бетона, но Международный жилищный кодекс (IRC) также разрешает изготавливать фундаменты из щебня, и строители, которым посчастливилось работать в некоторых частях США с предсказуемо стабильными грунтами, могут залить сверхтолстые стены фундамента и вообще отказаться от отдельных фундаментов.

Тип почвы имеет важное значение

Конструкция фундамента зависит от двух переменных: веса конструкции и несущей способности грунта . Чем тяжелее здание и ниже вместимость грунта, тем прочнее должно быть основание. Как указано в Разделе 403 IRC, предполагаемая несущая способность почвы колеблется от 12 000 фунтов на квадратный фут (фунт на квадратный фут) для кристаллической коренной породы до всего 1500 фунтов на фут для глины и некоторых типов илистых пород. почвы. Когда строительный инспектор подозревает, что несущая способность меньше 1500 фунтов на квадратный фут, может потребоваться исследование грунта.

В зависимости от этажности, веса стен, снеговой нагрузки и несущей способности подстилающего грунта бетонные основания для легких каркасных конструкций могут иметь размеры от 12 дюймов на 6 дюймов до 30 дюймов на 10 дюймов. В крайнем конце шкалы —
трехэтажный дом со снеговой нагрузкой 70 фунтов на квадратный фут и бедными грунтами — бетонные основания могут достигать 49 дюймов в глубину и 19 дюймов в ширину. IRC требует, чтобы фундаменты находились не менее чем на 12 дюймов ниже нетронутой земли и располагались ниже местной линии промерзания.

Кодекс также разрешает фундаменты из щебня. Как и в случае бетонных оснований, несущую способность подстилающего грунта и вес конструкции направляют. Фундаменты из щебня для двухэтажного дома — при условии, что легкие каркасные стены дома весят 1800 фунтов на фут — варьируются от 6 дюймов на 15 дюймов до всего 4 дюймов в глубину и 13 дюймов в ширину, в зависимости на почве. Щебень необходимо уплотнить пластинчатым вибратором в 8 дюймов. лифты. Щебеночный фундамент — вот что Superior Walls любит видеть для своих сборных железобетонных элементов стеновых секций. Они также используются для постоянных деревянных фундаментов.

Позвольте опыту и местоположению быть вашим путеводителем

Род-Айлендский строитель и консультант по редакционным вопросам Майк Гертин часто может проводить свои собственные анализы почвы с помощью пенетрометра (устройство, которое измеряет прочность почвы), или он полагается на опубликованные классификации почв для область. Почвы в районах, где он привык работать, обычно не требуют помощи инженера, поэтому Гертин руководствуется таблицами предписаний, опубликованными в IRC.

В некоторых случаях почвенные условия в Род-Айленде таковы, что Гертин может залить стену фундамента шириной 12 дюймов без отдельных фундаментов. Стены могут быть залиты на 6 дюймов. постели из щебня или просто на ненарушенном грунте. При правильных почвенных условиях 12-дюймовый. Ширина стены соответствует минимальным требованиям строительных норм и правил.

Если Гертин строит дома на легкой улице, подумайте о трудностях, с которыми регулярно сталкивается техасский дизайнер Армандо Кобо, придумывая фундамент для чрезвычайно обширных почв в тех частях Техаса, где он работает. Там, по его словам, строители интересуются «потенциальным вертикальным подъемом» или PVR почвы на участке — насколько почва поднимется (а затем опустится) во время дождя. PVR определяет тип основания и фундамента, которые будут работать на конкретном участке.

Если PVR оценивается в 4 дюйма или меньше, плита фундамента на уровне грунта может работать нормально. По словам Кобо, между 4 и 8 дюймами PVR строители часто используют вафельную плиту, монолитную заливку с коробчатыми углублениями, отлитыми в нижней части плиты, которые поглощают расширение почвы во время дождя. Этот тип плиты выглядит точно так же, как то, что выходит из вафельницы, отсюда и его название. Когда PVR на площадке выше, скажем, от 10 до 12 дюймов, вафельная плита может поддерживаться бетонными опорами. Плиты с последующим натяжением, в которых встроенные стальные тросы затягиваются после заливки плиты, являются еще одним распространенным решением для участков с проблемным грунтом, как и опорно-балочные фундаменты.

Плитный фундамент — еще один вариант

Большинство фундаментов из плит на уровне пола заливается как монолитная конструкция — фундаменты являются неотъемлемой частью фундамента. Плитный фундамент может ускорить график строительства и сократить количество необходимого для заказа бетона. Одной из разновидностей является плита с утолщенным краем. Бетон вокруг внешней стороны фундамента может иметь толщину 10 или 12 дюймов, а толщина бетона в середине плиты будет вдвое меньше. Идея состоит в том, что более толстый край несет вес наружных стен, как и отдельно залитое бетонное основание. Защищенные от замерзания мелкозаглубленные фундаменты и стропильные плиты аналогичны, но используется жесткая изоляция, чтобы предотвратить попадание инея под плиту.
