Подпорная стена из бетона: технология, фото, чертежи, дренаж

Бетонную подпорную стену сооружают для улучшения ландшафта на дачной территории и продления его срока эксплуатации за счет подпорной технологии. Конструкция нужна для распределения подворья на зоны, предотвращения эрозийных разрушений, укрепления грунта.

Содержание

• 1 Основные принципы возведения подпорной бетонной стены
• 2 Виды подпорных стенок и особенности их возведения
• 3 Функции подпорных стен
• 4 Установка опорных бетонных стенок
• 5 Создание траншеи
• 6 Монтаж опалубки
• 7 Дренаж
• 8 Замес цемента
• 9 Заполнение пространства за опорами
• 10 Гидроизоляция поверхности
• 11 Декор
• 12 Факторы, влияющие на устойчивость опорной стены

Основные принципы возведения подпорной бетонной стены

Неровности ландшафта доставляют дискомфорт в использовании. Из-за этого многие застройщики стремятся сделать почву ровной на участке либо сделать 2-3 зоны с горизонтальными конструкциями. Главная проблема, с которой сталкиваются работники, — давление грунта на опорное сооружение. Это может быть чревато последствиями:

• опрокидывание сооружения на фоне потери устойчивости;
• разрушение целостности конструкции.

Для предотвращения проблем были созданы две технологии, направленные на предотвращение повреждений в процессе эксплуатации:

• создание массивных стен с большим весом. Так боковые подвижки помогут предупредить сдвижение конструкции со своего места;
• сооружение тонких бетонных стен, где имеются элементы, вовлекают часть почвы в развитие усилий, нужных для исключения вероятности противоположного опрокидывания.

В первом случае технология бетонной подпорной стены требует превысить расход цемента и арматуры, чтобы подпорная стена из бетона была устойчивой. Второй подразумевает под собой обильные земельные работы. Технологию выбирают, исходя из имеющегося бюджета, особенностей участка и наличия свободного времени.

Главными качествами опорок является устойчивость к сильному давлению, а также выдержка неблагоприятных погодных условий. Но иногда конструкция подвергается негативному влиянию, которое значительно сокращает срок ее эксплуатации. На устойчивость опорок может влиять целый ряд факторов: общий вес строения, почвенные особенности и грунтовое давление.

Виды подпорных стенок и особенности их возведения

Существует несколько видов бетонных стен. Каждый из них имеет свои особенности. Характерные признаки бетонной опоры:

• имеют большую массу;
• отличаются трапециевидной формой с расширенным основанием;
• при высоте более 30 см заливка фундамента не требуется, достаточно оснастить основание стены нерудным материалом на глубину до 40 см;
• при высоте стены от 50 см основание заливают фундаментом на глубину до 50 см.

Средние стены чаще всего устанавливают на загородных участках с перепадами высот до 1 м. Здесь сооружают стены высотой до 150 см. Особенности подобных конструкций:

• при больших перепадах применяют тонкостенную конструкцию любого типа;
• в процессе установки укладывают полимерные трубы, которые располагаются немного выше залитого фундамента;
• шаг поперечных дренов держится на отметке 1 м;
• в узел примыкания укладывают желобу;
• перфорация внутри дренов не требуется;
• уширение пяты применяют, если на приусадебном участке наблюдается перепад высот.

Высокие подпорные стены необходимы на сложных ландшафтных участках. Они имеют высоту до 200 см. Принцип проектировки:

• использование тонкостенных конструкций;
• защита от опрокидывания в виде анкера или контрфорса. Выбор осуществляют в зависимости от материальных возможностей и пожеланий застройщика;
• длительные работы за счет дополнительного бетонирования элементов, предотвращающих опрокидывание.

Стены с уширением пяты используют при небольших финансовых возможностях. Здесь идет значительное уменьшение количества бетона. Принцип установки заключается в следующих моментах:

• разметка территории и создание траншеи для установки;
• укладка подстилающего слоя из щебня или песка;
• дренаж конструкции;
• армирование;
• заливка.

Трапециевидная подпорная стена используется на участках с сильным перепадом высот. Особенности ее установки:

• на начальном этапе потребуется провести разметку территории с применением натягивающих шнуров. Здесь необходимо быть предельно точным.
• траншеи вырывают на глубину не более 40 см. Обязателен подстилающий слой из песка или щебня.
• укрепление опалубки в виде переднего щита.
• армирование осуществляется при помощи продольных прутков.

Бетонирование трапециевидных стен осуществляется путем укладывания материала слоями по 40 см. Уплотняют конструкцию вибратором.

Функции подпорных стен

Грамотная установка подпорного сооружения будет уместна в следующих случаях:

• сооружение функциональных участков;
• укрепление грунта;
• защита построек на участке от неровностей ландшафта;
• декорирование дачного участка;
• выравнивание надела.

Бетонные конструкции отличаются простотой в установке. Однако это не отменяет необходимости проводить точные замеры, учитывать особенности участка. Строительство осуществляют только после грамотной проектировки, которую все же лучше проводить в присутствии эксперта.

Установка опорных бетонных стенок

Многие застройщики рекомендуют проводить замеры на участке при помощи экспертов. Так можно снизить процент вероятности ошибок и последующих осложнений. Если такой возможности нет, и установка проводится самостоятельно, лучше ориентироваться на следующие правила:

• сооружение нужно возводить на устойчивом грунте: гравий, щебень;
• для грамотной установки необходимо учитывать уровень промерзания почвы. Он должен быть не более 1,5 м от поверхности почвы;
• желательно устанавливать плиты, которые будут иметь высоту не более 140 см на наземной части. Более высокие стены обустраивают при помощи профильных специалистов. Профессионалы смогут сделать точные расчеты и установить конструкцию в соответствии со всеми правилами и техническими нормами;
• грунтовые воды должны находиться на расстоянии не более 1,5 м от почвенной поверхности.

Возведение опорной стены делится на несколько этапов.

Создание траншеи

Начальный этап сооружение опорной конструкции — вырывание траншеи по намеченному контуру. Для этих целей рекомендовано нанять экскаватор. Однако зачистку созданной траншеи нужно проводить вручную. Глубина ямы зависит от габаритов бетонной плиты. При высоте до 1 м вырывают котлован глубиной до 40 см. На дно вырытой траншеи в обязательном порядке выкладывают слой из щебня или песка. Сверху помещают армирующую сетку, которая повлияет на прочность конструкции. Если траншея для установки опорной стенки не нужна, то следует тщательно подготовить участок для последующего возведения железобетонного сооружения. Для этого требуется убрать сорняк, прорыхлить верхний слой почвы, а затем выровнять его.

Монтаж опалубки

Опалубку изготавливают из надежного материала. Эксперты рекомендуют применять для этих целей деревянные щиты с показателями толщины до 3 см, а также бруски для их соединения. Для укрепления опалубочной конструкции нужно использовать штыри из металла. Их забивают в грунт на расстояние до 50 см. Процесс начинают с сооружения задней стены, после чего забивают колья по ее периметру, подготавливают конструкцию к дренажу.

Дренаж

Дренажный слой используют для удаления воды из опорной конструкции, а также для предотвращения вымывания почвы. Он может быть поперечным, продольным или комбинированным. Для последующего регулярного удаления воды его устанавливают под наклоном. Шаг дренажного слоя держится на отметке 1 м. Параллельно с прокладыванием защитной системы устанавливают трубу, отделанную геотекстилем. Этот материал способен впитывать влагу и выводить лишнюю жидкость за территорию сооружения.

Замес цемента

Для создания долговечной и мощной подборной стены необходимо использовать морозостойкий и качественный бетон. Замес больших объемов проводят в емкости из обрезной доски. Небольшую порцию бетона можно размешать в ведре объемом от 20 л. Для заливки необходимо подготовить следующие ингредиенты:

• цемент;
• песок;
• щебень;
• вода.

Все компоненты тщательно вымешивают. Если процедура проводится самостоятельно, для этих целей используют большую лопату. Для ускорения процесса установки лучше взять в аренду бетономешалку. Предварительно проверяем выдержан ли защитный слой бетона. Полученный раствор заливают в опалубочное сооружение. Теперь конструкции необходимо дать время для просыхания. Ее укрывают плотной пленкой из полиэтилена на 10-14 дней. Если опорную стену устанавливают в жаркий период, то бетонную конструкцию следует периодически смачивать прохладной водой для предотвращения появления трещин.

Заполнение пространства за опорами

Для этих целей укладывают дренажный слой, затем грунт, утрамбовывают конструкцию. Наверх укладывают срезанный растительный слой земли. Усадка грунта случится только через несколько недель. За это время следует периодически подсыпать смесь из торфа, ила и почвы с органическими компонентами в составе.

Гидроизоляция поверхности

Задняя сторона защитной стены нуждается в надежной гидроизоляции. Материалом может послужить рубероид или толь. Гидроизоляционный продукт укладывают в 2 слоя на битумную мастику. При обустройстве конструкции на сухом грунте ее заднюю поверхность просто покрывают битумом в 2 слоя.

Декор

Бетонные основания не отличаются эстетичным внешним видом, они имеют пористую поверхность, способную поглощать влагу. Из-за этого потребуется дополнительная финишная отделка. Для этого подготавливают следующие средства:

• краска. Рекомендовано ориентироваться на водостойкую продукцию, которая создана для шероховатых поверхностей;
• плитка. Она необходима для внешней обработки;
• панели из дерева.

При выборе декоративного материала следует учитывать архитектурную характеристику построек и ландшафтные особенности дачного участка. От выбранной продукции зависят затраты на отделку.

Факторы, влияющие на устойчивость опорной стены

Главное качество, которое отличает защитные бетонные стенки — это устойчивость к сильным грунтовым нагрузкам. Она дает гарантию, что строение при обвале грунта не повредится. Что влияет на стойкость подпорки:

• сила вибрации, если недалеко вблизи от участка имеется автотрасса с обильным движением. На прочность опорного сооружения может повлиять наличие поблизости железнодорожных путей;
• действие подземных вод в пасмурную погоду, наличие в регионе проживания паводков;
• климатические особенности в регионе, где было воздвигнуто сооружение;
• сейсмические воздействия в определенных регионах;
• устойчивость бетонной конструкции зависит от ее толщины. Этот параметр включает в себя также показатели высоты и типа почвы, на которой она сооружена.

Устойчивость опорной стены чаще всего зависит от правильного расчета ее толщины. Во время проведения операции следует в обязательном порядке учитывать характеристику грунта и высоту сооружения. При создании опорки на мягком грунте ее ширину следует делать больше. Если в планах построить стену более 2 м, то следует помнить о ветровых нагрузках.

Подпорная стенка своими руками: расчет и устройство

Абсолютно ровный участок под строительство – большая удача. Но большинство из них всё же имеют уклон. Хорошо если незначительный, можно решить проблему невысокими террасами – устроить ступенчатый ландшафт с подпорными стенками. С большими перепадами высоты уже сложнее – поддерживающие грунт конструкции нужны более серьёзные.

Можно просто приобрести материал для их строительства: готовые блоки для подпорных стенок, габионы. Или использовать для строительства менее специфичные, но уже более доступные материалы: бетон, камень, в отдельных случаях кирпич или даже дерево. Рассмотрев функциональное назначение подпорных стенок сам собой напрашивается вывод:

• Низкие подпорные стенки высотой до полуметра можно строить из подручных материалов, чаще всего они выполняют декоративную функцию, словно ограждение клумбы. При этом зачастую используется просто собственный вес, например, невысокие стенки из крупного камня могу быть выложены «на сухую», без кладочного раствора.
• Стены высотой около метра устраиваются с заглублением в землю. Обычно это треть высоты, здесь уже определённые требования к прочности, предполагается обязательное наличие дренажа.
• Для подпорных стен высотой более метра в самостоятельном исполнении более технологично использовать такие материалы как бетон и железобетон.

Понятно, что в этом случае без расчётов уже не обойтись. Необходимо определить общие размеры сооружения более точно, чтоб заложить гарантию надёжности и долговечности, одновременно оптимизировать расходы на материалы, технику и людские ресурсы. Причём по окончанию строительства обязательно потребуется защита бетонной конструкции или облицовка отделочным материалом.

Содержание статьи

Расчет для подпорной стенки

При более детальном погружении в тему выясняется, что существуют стандарты, допуски и ограничения. А самое главное – методики и расчёта. Литература, откуда можно черпать информацию:

• Это в первую очередь СНиП – регламентированию подпорных стен отведён целый раздел.
• Его дополняет Справочное пособие к СНиП – это уже более развёрнутая информация, на которую ориентируются проектировщики, основа для программ и калькуляторов. Называется «Проектирование подпорных стен и подвалов».
• Хорошо подана информация в «Технических указаниях по проектированию подпорных стен для транспортного строительства» и учебнике «Расчёт подпорных стен» Клейна за 64 год.

Всё остальное это сайты по ландшафтному дизайну – для начала самостоятельного строительства это поверхностная, нередко противоречивая информация. В основном она касается декорирования рельефа и «обыгрывания» незначительных перепадов высоты – больше про дизайн подпорных стенок.

Выбор оптимального вида опорной стены

Вообще для организации укрепления перепадов высоты рельефа местности применяются различные виды опорных стен и устроены они принципиально разными способами:

• Свайным методом.
• Массивные стены – армированные, неармированные.
• Уголковые консольные.

Однако для устройства бетонных свай и шпунтов требуется спецтехника. Нам же нужна конструкция подпорной стенки для изготовления своими руками.

Железобетонные конструкции конечно «изящней» массивных, тоньше – их поперечный разрез похож на угол. При поверхностном осмотре создаётся впечатление, что изготовление потребует значительно меньших затрат. При повышенной степени механизации так и есть. Но для собственного изготовления ситуация несколько иная:

• Расчёты для них требуются более объёмные – необходимо очень точно рассчитать возможности экономии бетона за счёт арматуры. Если закладывать большой запас прочности именно в бетон – теряется смысл её использования.
• Кроме того, сильно повышаются требования к качеству работ – обязательный контроль защитного слоя, тщательная штыковка или вибрирование.
• Как следствие – получаем повышенные требования к устройству опалубки.

Это только то, что «на поверхности», устройство подпорных стенок только с виду кажется простым. Несоблюдение даже одного из этих требований – критично, при этом ещё и не всегда возможно в самостоятельном исполнении. Поэтому нами и выбрана массивная стена.

Некоторые требования СНиП

Для ведения подобных работ кроме экономической целесообразности важнейшее условие – прочность. Потому основа расчёта – требования норм и правил строительства. Ими регламентированы отдельные минимальные параметры подпорных стен и положение элементов:

• Минимально допустимая глубина заложения основания – так называемой подошвы – 60 см.
• Её ширина для начала расчётов предполагается в рамках 0. 5 – 0.7 от полной высоты всей стены.
• Уклон нижней плоскости основания – заглубление в сторону «горы» – 12.5 см на погонный метр (способствует устойчивости стены к сдвигу).
• Любой наименьший размер ширины, толщины для поперечного сечения «массивной» бетонной конструкции, например, верхний срез – не тоньше 40 см.

Кроме того, регламентируется устройство дренажа – их 3 вида: продольный, поперечный и комбинированный.

Исходные данные

Начнём с того, что стоит задача установить подпорную стену, средняя высота перепада уровня почвы 130см. Для подобных условий, отталкиваясь от минимальной глубины залегания основания, рекомендуемая общая высота стены – 2 м (надземная и подземная части вместе). Таким образом определились основные габаритные размеры.

Сразу нужно отметить, что самостоятельный расчет подпорной стенки происходит методом подбора – принимаются оптимальные размеры, считаются параметры стены. Если не соблюдается условие устойчивости – увеличиваются необходимые размеры и проводится новый расчёт. Если запас устойчивости слишком большой – размеры уменьшаются и всё перещитывается вновь. Понятно, что на устойчивость влияют размеры основания стены.

Габаритные размеры подпорной стены, затраты на их создание, в целях оптимизации расходов просчитывались отдельно и для железобетонной, и для бетонной – массивной конструкции без арматуры. Их устойчивость к сдвигу, изменению положения – одинакова. Для каждого вида стен нужен разный объём земляных работ. Хотя справедливости ради нужно отметить – если точное, конкретное положение стены ничем не ограничено, то в начальном этапе затраты на земляные работы можно понизить, выбирая чуть меньше грунта. В этом варианте предполагается дополнительная подсыпка после проведения работ.

Кроме того, вычислены экономические затраты для возведения 1 погонного метра стены.

Очевидно, что в конкретном случае массивная подпорная стенка из бетона не только значительно проще в изготовлении, но и дешевле. Это особенно заметно при большой длине всей конструкции.

Однако ещё ни разу не упоминалось о грунтах, точнее об их свойствах и параметрах. Возводится подпорная стенка на даче, где инженерно-геодезические изыскания проводились ранее, ещё при строительстве фундамента дома. Конечно, не конкретно в этом месте, но на незначительном удалении основная часть грунта – суглинок. Поэтому, руководствуясь справочной таблицей пособия СНиП, находим характеристики для соответствующего вида грунта.

Нормативные и расчётные показатели грунта

Далее по формулам из этого же пособия указанные нормативные значения необходимо пересчитать под свой грунт. Получить значения для предельных состояний – то есть с учётом коэффициентов запаса:

Для повышения точности расчёта сторона стены, которая в последствии будет опорой для грунта условно делится на 2 плоскости:

• Опорная плоскость тела стены – вертикальная, это положение удобно для правильного монтажа и контроля положения опалубки.
• Боковая плоскость основания – наклонная, это запланировано против самопроизвольного осыпания грунта во время работ.

Для основной опорной плоскости считаем коэффициент непосредственного давления грунта на подпорную стенку в горизонтальном направлении. Следом, угол уклона для поверхности скольжения с учётом препятствующего трения, которое снижает активное действие грунта на стену и как следствие повышает её устойчивость.

Для актуализации расчётов в регионах с разной сейсмичностью учитывается коэффициент горизонтального давления грунта. И вычисляется интенсивность воздействия горизонтального активного давления грунта в нижней части опорной стены – там, где бетонная стенка установлена на фундамент.

Основная опорная плоскость тела стены принимает на себя основные нагрузки. Опорная плоскость основания стены значительно меньшей площади, но её глубина залегания безусловно тоже имеет значение. Исключать её из расчётов нельзя, поэтому считаем всё также, как это делали для основной опорной плоскости стены.

По итогам расчётов можно наглядно отобразить влияние глубины на силу горизонтального давления грунта:

• Красная составляющая графика – зависимость для основной опорной плоскости стены. Причём довольно значительная его часть в отрицательной области значений. Обратного эффекта конечно нет – грунт не способен «тянуть» за собой стенку. Это обусловлено свойствами конкретного грунта – суглинка. Глубина залегания влияет на его устойчивое состояние посредством собственных связных сил. Естественно, что для любого другого грунта зависимость будет другой.
• Синяя часть графика – иллюстрация влияния на ещё более заглублённую часть стены – её основание.

Возможно, процесс предыдущих расчётов кажется несколько размытым, а мотивация неясной, однако они необходимы для вычисления более понятного значения – сдвигающей силы, действующей на подпорную стенку, зависящей от массы грунта.

Для хоть какого-то упрощения расчётов условно принято отсутствие дополнительной нагрузки на грунт сверху. То есть рассчитана сдвигающая сила только веса самого грунта. Результат – 21.69 кН. получается, что к 1 погонному метру стены высотой 1.3 м приложено давление 2. 1 тонны.

Вычислив сдвигающую силу, далее нужно получить значение силы, удерживающей подпорную стену. И понять актуальность параметров стены, их соответствие и достаточность для её устойчивости. Один из основополагающих параметров – масса стены. Для этого нужно вычислить площадь поперечного сечения подпорной стенки (разбив её чертеж на простые геометрические фигуры, вычисление площади которых элементарно), и умножить на среднее значение плотности для тяжёлого бетона – 2300кг/ м³. Получим массу одного погонного метра подпорной стенки.

Далее высчитаем удерживающую силу. Она создаётся пассивным сопротивлением грунта, ведь основание заглубляется в грунт по норме СНиП как минимум на 60 см, а значит в какой-то мере сдерживается им от сдвига.

Необходимо получить комплексное значение – полную, суммарную удерживающую силу подпорной стены, для сравнения с полученным значением сдвигающей силы, учитывая и коэффициенты запаса.

Как говорится – наступил момент истины. Расчёты показали, что силы, способствующие сдвигу стены меньше удерживающих её сил. Значит стена устойчива – не подвержена сдвигу. Что и должно быть непременным результатом, иначе начинать строительство по этим параметрам и смысла не имеет – нужно снова подбирать более подходящие размеры для основания.

Однако СНиП и пособие по проектированию предполагает и дальнейшие вычисления:

• Проводится расчёт возможного изменения положения стены – сдвигов, вызванных другими причинами, речь идёт о наклоне, заваливании, предпосылках к опрокидыванию. Но в этом случае возрастает пассивное давление грунта, способствующее устойчивости стены.
• Рассчитывается прочность конструкции. В нашем конкретном примере запас прочности оказался довольно значительным, даже создающим общее впечатление, что в некоторой степени можно «облегчить» конструкцию.

Разбираясь дальше уже велик соблазн провести полный расчёт для железобетонной конструкции. Но от неё мы изначально отказались по причине повышенных требований к качеству исполнения. Это не значит, что заранее планируется «халатное» отношение к работе. Просто небольшая случайная неточность, например, в положении арматуры поспособствует началу необратимого разрушения подпорной стены.

Подводя итоги расчёта отметим, что при наших условиях и принятых габаритных размерах: высота подпорной стенки до 2 м, а ширина основания не менее половины стены – при соблюдении остальных регламентированных параметрах оно проходит по прочности.

Верхняя часть стены – не менее 40 см, при этом утолщается к основанию с уклоном 3:1 (3 части высоты на 1 часть в горизонтали) – элемент также соответствует необходимой прочности.

Подпорная стенка из бетона – изготовление

Подобрав геометрические размеры стены и подтвердив расчётами их актуальность начинаем её возведение. Подпорную стенку из бетона целесообразно строить секциями. Это в значительной мере облегчает монтаж, и снижает расходы на опалубку – одну и туже мы будем многократно переставлять.

Выемка грунта

Как и предполагалось, при ручной копке грунт не осыпается при соблюдении небольшого уклона от отвеса. Попытки срезать земляной откос круче заканчивались обвалом.

Выкопав котлован, к нему желательно сделать удобный подход, а чтоб предотвратить осыпание земли, его можно опалубить по периметру. При этом установка опалубки в горизонт автоматически задаёт «правильную» поверхность основания. Это очень удобно, когда подпорная стенка на уклоне.

Начинаем подготовку к укладке бетона. Так как грунт – суглинок, необходимо выстелить геотекстиль с запасом на откос, и щебнем отсыпать подушку.

Укладка бетона

Конечно, бетонировать основание и стену лучше за 1 раз. Толща бетона большая, поэтому позволяет существенно снизить количество воды для замеса. Это даёт возможность залить фундамент, выждать время чтоб захряс бетон и сразу продолжить заливку тела стены – не откладывая на последующие дни, итог – монолитная подпорная стенка. Но в разы повышаются требования к прочности опалубки. Её пришлось значительно укрепить, снизу смонтировать подобие «обвязки», чтоб получит возможность установить и задавить грузом – темп работ существенно увеличился.

Но к этому пришли не сразу, на первых секциях в основание вязали арматуру, для прочной связи со стеной – она заливалась отдельно.

Определимся с опалубкой

В качестве материала для щитов лучше всего подходит фанера, даже стандартные размеры позволяют опалубить значительные площади.

Располагая её в горизонтальном или вертикальном положении можно получить практически любую высоту стены, разумную для самостоятельного строительства. Размер 152.5 х 152.5 см. применялся в нашем случае, как достаточный по высоте и наиболее удобный для работы формат – толщина подпорной стенки тоже значительная. Сразу отметим, что для удобства загрузки, штыкования при высоте более 1.5 м. – фронтальную стенку лучше наставлять по мере заполнения опалубки бетоном. Что ещё необходимо предусмотреть:

• Собирая опалубку тела стены внизу крепим «закладную» – пластиковую трубу d-50 мм. Одной на секцию шириной 1.5 м ориентируясь на нормы СНиП более чем достаточно.
• Для устойчивой связи с последующей секцией, в основание и тело стены по мере заполнения бетоном нужно выполнить армирование – заложить прутки арматуры длиной от 0. 5-1 м. Отверстия под них в боковой стенке опалубки должны быть достаточными для её демонтажа.

Сняв опалубку необходимо выполнить гидроизоляцию бетона – всех доступных на данный момент поверхностей, но в последствии контактирующих с грунтом.

Дренаж и отсыпка

В принципе секция готова к обратной отсыпке, но нужно создать условия для дренажа. Мы уже предусмотрели в теле стены окна – поперечный дренаж подпорной стенки. Чтоб обеспечить его эффективность разворачиваем и достилаем геотекстиль, отсыпку начинаем достаточными слоями песка и щебня.

Продолжаем обратную отсыпку песком, щебнем или песчано-гравийной смесью. Чтоб предотвратить давление на стену нужны именно инертные, не зависимые от влаги материалы. Не используем для этого вынутый грунт, тем более, что у нас это неудачный для дренажа суглинок.

Подводя итоги нужно отметить, что из бетона строить подпорные стены сравнительно дорого. Поэтому для менее ответственных случаев и участков, например, при меньшей высоте, можно рассмотреть альтернативу – это кладка из камня. Тем более, если он легко доступен.

Опорная стенка из камня

Однако, чтобы не строить наугад, а ориентироваться на стандарты применим принцип расчёта для массивной подпорной стенки. В какой-то степени технологии схожи – отсутствие арматуры в бетоне, ставка на массу сооружения. При этом основание целесообразно выполнить всё же бетонным, а тело стены – из камня. В таком случае условие устойчивости подпорной стены хотя и с погрешностью, но можно считать аналогично, но прочность будет отличаться уже значительно – нужно заложить запас:

• Увеличить толщину стены. В разумных пределах, но это не повредит.
• Использовать арматуру. В основание уже обязательно монтировать арматурный каркас для связи с телом стены.

При соблюдении условий качественной укладки камня: обеспыливание, смачивание поверхности, соблюдение перевязки – подпорная стенка из камня получается достаточно прочной. И с высокой долей вероятности сможет противостоять нагрузкам.

Остальные условия: использование геотекстиля, подушка под основание, устройство дренажа, гидроизоляция, материалы обратной отсыпки – не меняются.

От начала до результата

Очевидно, что подпорная стенка на участке удовольствие недешёвое. Смета в любом случае будет значительной. Частично вопрос решается самостоятельным выполнением работ. Но для этого нужна тщательная подготовка – даже методика расчётов непростая, не говоря уже об общем объёме работ.

Но усилия стоят того. Кроме визуальной привлекательности значительно повысится уровень комфорта на участке, а главное исчезнут предпосылки для разрушения построек – ведь в основном для этого всё и затевается.

Подпорные стенки для кислотных пятен с DecoGel

Джастин Ричардсон

Вы присматриваетесь к той мягкой подпорной стене на заднем дворе? Тот, о котором вы всегда мечтали, мог бы гармонировать с окружающей природной красотой или, возможно, выступать в качестве акцента в вашем ландшафтном дизайне? Ну, идеальное решение может быть у вас под рукой. Попробуйте кислотное окрашивание — метод, который поможет превратить вашу бетонную подпорную стену в художественный шедевр. В этом блоге мы познакомим вас с простым процессом самостоятельного окрашивания подпорной стенки кислотой с помощью DecoGel Acid Stain.

Что такое кислотный краситель DecoGel? DecoGel Acid Stain — это краситель для бетона на основе геля, который идеально подходит для вертикальных работ, таких как подпорные стены. Эта гелевая формула устраняет потеки и разводы, в результате чего получается ровная и насыщенно окрашенная поверхность. Гель позволяет точно нанести краску, давая вам больше контроля над окончательным видом вашего проекта.

Для проекта «Сделай сам» вам понадобится DecoGel Acid Stain, недорогой распылитель, поролоновый валик с длинной ручкой, чистящая щетка, ProClean Degreaser™, ProClean Neutralizer™ и акриловый герметик EasySeal™ на основе растворителя.

Ниже приведено упрощенное пошаговое руководство:

1. Подготовка
   • Накройте участки, на которые может повлиять чрезмерное распыление, пластиковой тканью.
   • Дайте новому бетону высохнуть не менее 30 дней перед нанесением.
   • Для существующего бетона удалите краску, клей, масла, грязь и мусор. Этого можно добиться с помощью средства для удаления соевого геля, средства для удаления мастики Bean-E-Doo® и чистящей щетки с ProClean Degreaser™.
   • Проверьте поглощение путем распыления воды в различных местах. Если он не впитается в течение пяти минут, протравите поверхность с помощью CitrusEtch™, затем нейтрализуйте поверхность с помощью ProClean Neutralizer™ и тщательно промойте.
   • Дайте бетону полностью высохнуть перед нанесением.
2. Применение №
   • Нанесите обильный слой DecoGel™ с помощью поролоновой или малярной кисти. Пятно должно быть толщиной около 1/16 дюйма.
   • Дайте красителю отреагировать и проявить цвет в течение 4-6 часов. Более насыщенные цвета могут занять больше времени.
   • После достижения желаемого цвета нейтрализуйте пятно с помощью ProClean Neutralizer™.
   • Удалите излишки высохшего DecoGel™ щеткой.
   • Распылите ProClean Neutralizer™ на поверхность и оставьте на 15 минут.
   • Промойте поверхность водой до полного удаления остатков.
   • Перед нанесением герметика дайте бетону высохнуть не менее восьми часов. Цвет может казаться меловым или блеклым по мере высыхания, но после нанесения герметика он «взорвется».
3. Герметичное и защитное покрытие №
   • Нанесите два тонких слоя акрилового герметика EasySeal™ на основе растворителя.

Для тщательной очистки нейтрализуйте инструменты с помощью ProClean Neutralizer™, а затем вымойте их с помощью ProClean Degreaser™ и теплой воды.

После того, как вы запечатали недавно окрашенную подпорную стенку, пришло время насладиться вашим новым видом. Бетонные подпорные стены, окрашенные кислотой, могут превратить унылый пейзаж в привлекательное, изысканное произведение искусства. Ваша стена будет не только служить практической цели, но и станет эстетической особенностью вашего сада или двора.

Не забывайте поддерживать герметик в соответствии с рекомендациями, чтобы защитить пятно и продлить срок службы подпорной стены.

Сообщество DIY стремится пробовать что-то новое и учиться в процессе. Окрашивая свою бетонную подпорную стену, вы приобретете новый навык и улучшите свои ноу-хау, а также получите красивую стену, чтобы продемонстрировать свои усилия. Возможности безграничны, когда дело доходит до настройки ваших подпорных стен с помощью кислотной морилки.

Сделай сам: ВЕЛИКАЯ СТЕНА ГЛЕНОМЫ

«Мы купили несколько акров земли, которая выходит на южную сторону и имеет прекрасный вид, но находится на небольшом уклоне. Мы решили, что нам нужно врезаться в берег и нужна подпорная стена. Мы нашли компанию, которая производила 300 фунтов. экологические блоки рядом, поэтому мы решили сделать из них подпорную стенку.

Мы использовали около 160 блоков — 4 фута x 2,5 фута x 2 фута — чтобы построить стену. Когда все было закончено, все выглядело хорошо, но мы решили, что если бы мы могли покрасить стену, это не выглядело бы так коммерческо.

Мы рассмотрели различные методы окрашивания и остановились на кислотном окрашивании, поскольку оно долговечно и практически не требует обслуживания. Мы разговаривали с разными компаниями, и нам очень повезло с Direct Colors. Джастин очень помог по телефону о том, как наносить пятна, и предложил очень хорошую цену».

Ларри и Тина только что приобрели новую недвижимость, но им нужно было построить подпорную стену. Когда стена была построена, они подумали, что будет лучше, если ее как-нибудь покрасить. Вот их собственная история кислотного окрашивания бетонных подпорных стен:

«Мы выбрали Cola color Deco Gel Acid Stain с акриловым герметиком с атласной отделкой на основе растворителя.

Мы оставили блоки сохнуть на три месяца, а затем промыли их под давлением, чтобы убедиться, что они чистые. Через три дня мы окрашивали блоки красителем с гелевой кислотой.

Мы использовали дешевый распылитель и пенопластовый валик с длинной ручкой. Мы с женой смогли нанести всю кислотную краску за два часа. Затем мы оставили его еще на два часа, а затем нанесли воду с пищевой содой с помощью распылителя, чтобы нейтрализовать кислоту».

«У нас был хороший жаркий день, поэтому на следующий день я распылил герметик, что было очень легко. Обе аппликации я делала утром, когда было прохладно, поэтому, когда днем ​​потеплело, высыхание было очень быстрым.

Мы абсолютно довольны результатом окрашивания кислотой бетонных подпорных стен и получили много комплиментов. Мы называем нашу работу Великой стеной Гленомы в честь маленького городка, в котором она расположена. Теперь стена сливается со склоном холма и не выглядит коммерческим».

Спасибо. Ларри и Тина

СДЕЛАЙ САМ В ПРОЦЕССЕ: ПОДПОРНАЯ СТЕНКА, ОКРАШЕННАЯ КИСЛОТОЙ

У Джули была подпорная стена на ее территории, которая была ярко-белой бельмом на глазу. Она решила, что гель-кислотное окрашивание бетонной подпорной стенки будет к лучшему. Джули использовала гель Coffee Brown, Black, English Red Deco Gel и акриловый герметик для бетона на основе растворителя, чтобы завершить свой проект подпорной стены.

«Два года назад я использовал кислотный краситель для бетона Direct Colors Deco Gel, чтобы окрасить 120-футовую белую бетонную подпорную стену. Теперь стена выглядит великолепно, и я получаю много комплиментов».

«Стена представляла собой обычную монолитную бетонную стену в виде кирпичного узора. Я взял чистую метлу, чтобы вытереть бетонную стену от всякого мусора. Я наносила Deco Gel кистью. Я замечаю окрашенные случайные оранжевые кирпичи, а остальные делаю кофейно-коричневым (не черным). Затем я использовал распылитель с водой и пищевой содой, чтобы нейтрализовать пятно после того, как оно оставалось на стене в течение многих часов». -Julie J.

Джули удалось полностью покрыть белый бетон кислотными красителями Deco Gel Acid Stains и получить красиво окрашенную бетонную подпорную стену. Это не только повысит ценность имущества, но и улучшит атмосферу на заднем дворе. 9№ 0005

DecoGel — идеальный выбор для вертикальных поверхностей, таких как подпорные стены. Поскольку краситель находится в форме геля, на нем нет капель или потеков, что позволяет Джули создавать отдельные кирпичики разных цветов и создавать реалистичный вид, к которому она стремилась.

Кислотное окрашивание бетонной подпорной стены — это простой и экономичный способ значительно улучшить внешний вид вашего открытого пространства. Потратив немного времени, усилий и подходящих материалов, вы можете превратить свою подпорную стенку из простой и практичной в потрясающий фокус. Независимо от того, выберете ли вы деревенский вид Cola DecoGel или богатую глубину Coffee Brown, ваша подпорная стена, окрашенная кислотой, будет предметом зависти ваших соседей.

Наконец, не забудьте поделиться своей историей, фотографиями и опытом с другими любителями DIY. Вы можете вдохновить других заняться своими собственными проектами по окрашиванию подпорных стен своими руками!

Счастливого творчества!

Будьте в курсе

Специальные акции, обучение по продуктам, выпуски продуктов, новости и многое другое!

x

Мы используем файлы cookie на этом веб-сайте для предоставления персонализированного контента и улучшения вашего просмотра. Продолжая просматривать этот веб-сайт, вы принимаете использование файлов cookie. Подробнее о файлах cookie читайте в нашей Политике конфиденциальности.

Понял!

Альтернатива подпорным стенам из литого бетона

Вы умеете решать проблемы. Таким образом, последнее, что вам нужно, это чтобы ваше решение для подпорной стены создавало проблемы в проекте. Залитые бетонные стены (также известные как монолитные стены) являются распространенным вариантом подпорной стены, но эти стены могут создавать ряд проблем, таких как растрескивание, изгиб и трудоемкая установка. Они также стоят дороже, чем блочные альтернативы подпорной стене, и цены стремительно растут, когда требуются текстуры, ярусы или кривые.

Если вы ищете альтернативу монолитному бетону для вашей следующей подпорной стены, Redi-Rock может вам помочь.

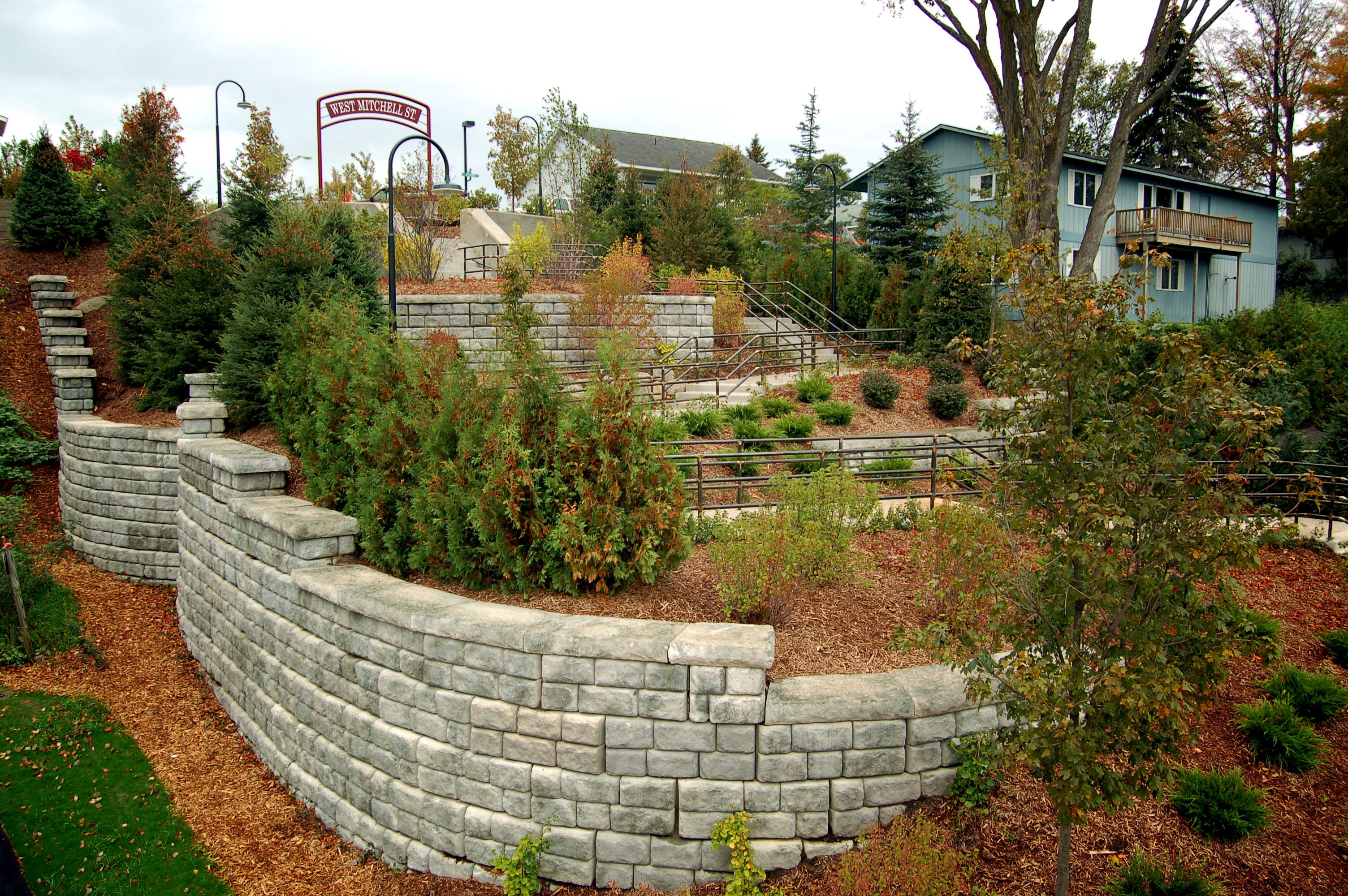

Redi-Rock: лучшая альтернатива подпорным стенам из литого бетона

Эффективность

С Redi-Rock требуется всего одна бригада для установки подпорной стены, что упрощает процесс строительства, чем залитая подпорная стена, которая требует нескольких профессий. Стены Redi-Rock также в большинстве случаев требуют меньшей занимаемой площади, чем монолитная подпорная стена.

Прочный

Вам нужна подпорная стенка, которой можно доверять. В то время как трещины и проблемы с дренажом обычно возникают в монолитных стенах, стены Redi-Rock являются гибкими, поэтому воздействие оседания или замерзания оттаивания сведено к минимуму. Стены Redi-Rock также проницаемы, что позволяет эффективно сбрасывать гидростатическое давление.

Эстетика

С Redi-Rock вам никогда не придется жертвовать прекрасной эстетикой ради долговечности, необходимой для вашего проекта. Redi-Rock предлагает несколько текстур, создавая красивую каменную отделку, которая отпугивает художников-граффити. Углы и изгибы также легко встраиваются в стену.

Сколько стоит монолитная стена? Слишком.

Сэкономьте до 50 % на следующей подпорной стене, выбрав Redi-Rock вместо монолитной. Со стенами Redi-Rock вы можете воспользоваться следующими преимуществами:

• Сокращение трудозатрат на строительство
• Уменьшение занимаемой площади стены
• Возможность легкого добавления текстур, покрытий и отделки верхней части стен

Правильно ли работает Redi-Rock? вариант для вашего следующего проекта?

Почему инженеры выбирают Redi-Rock вместо монолитных бетонных подпорных стен

Округ Гамильтон экономит 40 000 долларов США, выбирая заливные подпорные стены Redi-Rock 9018 7

Когда округу Огайо нужно было заменить стареющую конструкцию моста, использование Redi-Rock обеспечило значительную экономию.
