Как установить бетонные опоры для забора и наборные столбы: инструкция, видео-урок и фото

Бетонные столбики используются для устройства самых различных ограждений: деревянных, заборов из профлиста и рабицы. Специальные бетонные столбы с пазами применяются для устройства декоративных бетонных заборов. Бетонный столб имеет много преимуществ перед традиционными деревянными и металлическими опорами:

Качество бетонного столба зависит напрямую от качества материалов, которые применялись для его изготовления. Наиболее лучшим вариантом является, конечно, бетонный столб изготовленный из высокомарочного цемента марки М400 или М500. Снаружи бетонный столбик можно отделать любыми отделочными материалами:

Единственным минусом бетонных столбов является их вес, однако он компенсируется красотой готовой ограды, которая будет стоять не одно десятилетие.

Красивый забор с бетонными столбами простоит не одно десятилетие.

Особенности заливки и установки бетонных столбов

Для установки ограждения бетонные столбы можно купить. Стоят они недорого, но транспортировать их своими силами будет затруднительно. Поэтому многие занимаются изготовлением бетонных столбов своими руками прямо на месте установки будущего забора.

Формы под бетонные заборы.

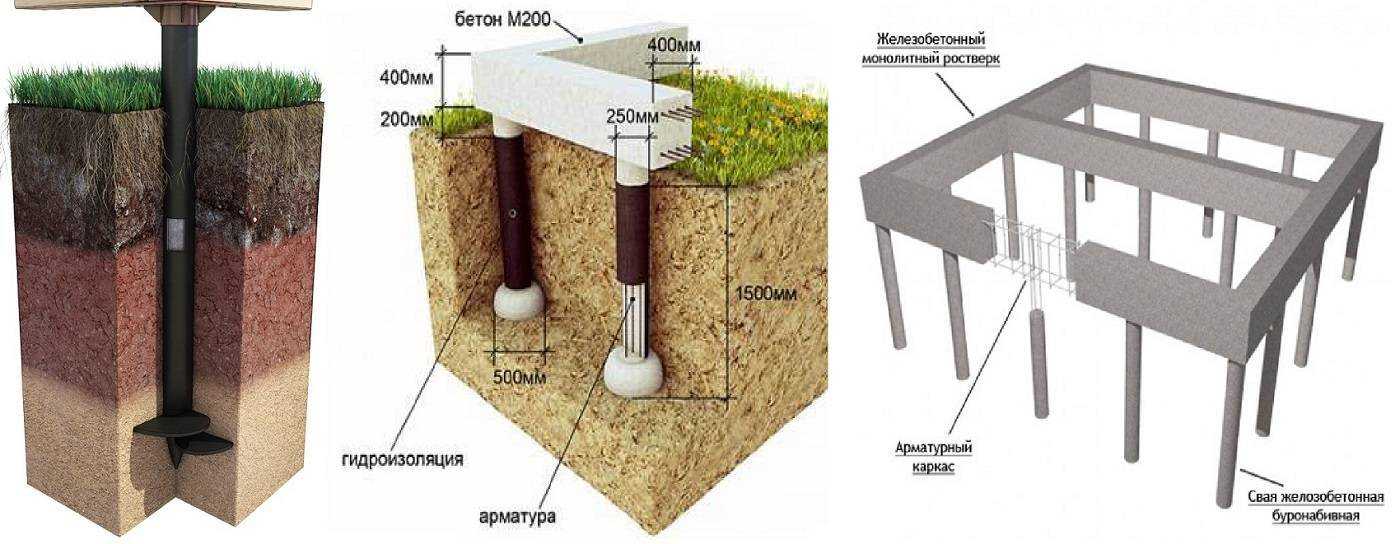

Устройство фундамента для покупных и самодельных бетонных столбов мало чем отличается. Единственно, для высоких тяжелых заборов или для ограждений с цоколем нужно заливать ленточный мелкозаглубленный фундамент.

Ленточный фундамент под створы ворот.

• Для столбчатого фундамента под бетонный столб нужно выкопать яму глубиной до полутора метров. Чем выше и больше по диаметру столб, тем глубже яма. Яму нужно выкапывать диаметром соответствующим диаметру столба при помощи садового бура.

Лунка должна соответствовать диаметру столба.

Установленные бетонные столбы для забора.

• Далее при самостоятельной заливке столба делается опалубка из досок. Опалубка будет представлять собой длинный ящик с размерами изнутри соответствующими столбу. Опалубку изнутри нужно обить полиэтиленом или закрепить степлером рубероид для того, чтобы после схватывания бетона её можно было легко снять.

Так выглядит опалубка.

• В лунки монтируется опалубка, в которую нужно установить пруты арматуры. Арматура должна стоять вертикально и не касаться стенок опалубки. Затем послойно заливается бетон. Сначала заполняется бетоном подземное пространство лунки, через сутки — верхняя часть. При заливке бетона его обязательно нужно штыковать куском арматуры для выгонки пузырьков воздуха.

Арматурный каркас для опалубки.

• Сразу на этапе заливки необходимо предусмотреть вставку закладных, к которым будут монтироваться лаги, поперечины или секции ограждения. Закладные могут быть металлическими или деревянными. Если забор будет из рабицы, нужно вставить в бетон крючки. Закладные таким образом монтируются в опалубку, чтобы часть была утоплена в бетон, а часть выходила наружу.
• Таким образом заливается прямоугольная или квадратная труба. Если есть эстетическая необходимость заливки круглых труб, в качестве опалубки можно использовать широкие канализационные пластиковые трубы. Бетон можно заливать послойно или за 1 раз. Пластик после заливки можно снять, можно оставить. Оставленный пластик будет защищать бетон от промерзания.

Схема бетонирования столба.

Если предполагается снятие пластиковой трубы, можно разрезать её вдоль на 2 равные части, смазать внутри машинным маслом и собрать хомутами. После затвердения бетона трубу легко можно снять, раскрутив хомуты.

Удобна в применении и скользящая опалубка. Это невысокая опалубка, которая заполняется бетоном на 70-80% по высоте. После затвердения секции опалубка передвигается наверх и в неё заливается следующая порция бетона. Плюсы такой опалубки в её компактности и мобильности, хотя времени на заливку столбов уходит больше.

Особенности монтажа наборных бетонных блоков

Для монтажа декоративных заборов можно использовать наборные блоки. Столб из наборных блоков отличается повышенной прочностью и эстетичностью. При покупке можно подобрать блоки с самыми различными узорами и орнаментом. Одновременно с установкой блоков можно установить колпаки на опоры, которые будут защищать конструкцию бетонного столба от воздействия осадков.

Колпаки улучшают внешний вид ограждения.

При установке наборных блоков лунки роются диаметром 20 см и глубиной от 1.2 до 1.5 метров. В лунки насыпается щебень для устройства дренажной подушки, на которую устанавливается вертикально сердечник столба — металлическая труба или 4 арматуры связанные или сваренные между собой. Лунка бетонируется. Дальнейшие работы можно продолжать через сутки.

Установка наборных опор.

Устанавливается нижняя часть наборного столба сверху на сердечник. Заливается раствором. Сверху одевается вторая секция. Таким образом набирается полностью столб, а секции между собой дополнительно промазываются цементным раствором или плиточным клеем. Если сверху столба будет устанавливаться светильник или домофон, то через полость внутри опоры сначала нужно пропустить необходимые кабели. Когда опора просохнет, швы нужно обработать гидрофобной пропиткой, а колпак укрепить сверху на цементный раствор.

zaborprofnastil.ru

Забивные опоры для столбов забора

Забивные опоры для забора — это самый дешевый и простой способ создания прочного фундамента для забора. Несущая стойка — важный элемент ограды. Именно от качества этой детали зависит долговечность ограждения и его прочность. Установить столбы для ограды можно тремя методами — забивать, бетонировать и ввинчивать. Конечно, забивание кажется самым простым вариантов, но он имеет свои нюансы.

Подборка различных видов забивных наконечников для столбов забора

Да и не каждый человек знает, как правильно забивать опоры для столбов.Вернуться к оглавлению

Как правильно забивать опоры

Опора забивная для столба — достаточно простая конструкция. Но погружать в почву ее нужно правильно. В противном случае конструкция не выдержит, и придется ее переделывать. Существует ряд правил, которым нужно следовать:

1. Условия для забивания опор для столбов. Столбы забивного типа не будут такими надежными, как те, которые были забетонированы или ввинчены в грунт. Но с другой стороны, на такой вариант обустройства столбов не понадобится много времени, да и расходные материалы будут сэкономлены. Забивная опора для забора используется в зависимости от веса конструкции, так что нужно проверять вес ограды. Если она тяжелая, то не рекомендуется вбивать опоры. Но если забор планируется из легких материалов, то такой вариант монтажа приемлем. Второе условие заключается в том, какое предназначение будет у ограды. Если эта конструкция временна либо просто используется для декорирования, тогда вбивание столбов для ограды — оптимальный вариант. Если забор должен прослужить долго и он используется для защиты, то столбы точно лучше бетонировать, а не вбивать. Третье условие касается типа почвы. Если это грунт песчаный, торфяной или глинистый, то забивание опор не всегда подойдет. Лучше всего такой вариант подходит для плотной и устойчивой почвы, где низкий уровень грунтовых вод.
2. Процесс забивания столбов малого диаметра. Если выбран именно такой метод монтажа столбов для забора, то нужно учитывать, что столбы разных размеров будут по-разному входить в землю. Если их диаметр не более 6 см, то хватит и одной кувалды. Сначала нужно сделать разметку, а потом в нужном месте поставить столб. Его следует держать в вертикальном положении. После этого нужно сверху бить кувалдой до тех пор, пока он не уйдет на достаточную глубину. Обычно размер таких опор не более 1,5 м.
3. Процесс забивания столбов большого диаметра. Если опора будет более 6 см и до 10 см в диаметре, а ее высота составляет примерно пару метров, то технология монтажа отличается и будет сложнее. Понадобится сварочный аппарат. Также необходимы блоки и крюки, тренога, арматура, трос. Кроме того, полагается приготовить лобзик, рулетку и пластины из металла.
   Все это понадобится для специальной конструкции, которая поможет забить опоры в почву.

Если опора имеет большой диаметр, то чтобы ее вогнать в землю, придется немало потрудиться. Кроме того, если бить по верхней ее части, то она начнет деформироваться. Чтобы работа была легкой, а верхние края детали были защищены, разработан хороший метод, который проверен уже годами.

Схема забивания столба большого диаметра

Используется такое полезное приспособление, как бабка, как его называют в народе. Соорудить такую конструкцию можно следующим образом: необходимо взять отрезок трубы, его длина должна быть примерно 1 м, а диаметр превышает диаметр опоры. Трубу нужно надеть на сам столб. Далее с одной стороны нужно закрепить деталь, приварив ее аппаратом.

Из стальной пластины необходимо вырезать круг с таким же диаметром и приварить к трубе. Чтобы конструкция стала более тяжелой, дополнительно требуется приварить еще несколько металлических кусков.

Специалисты рекомендуют, чтобы вес всей конструкции был 10-30 кг, причем чем тяжелее бабка, тем лучше для забивания. Если вес все равно получился недостаточно тяжелым, то рекомендуется воспользоваться еще одним методом. Из пластины необходимо вырезать круг, а потом приварить его внутри самой трубы.

Специальный агрегат для забивания столбов

После этого нужно отступить на пару сантиметров от края (не более 5 см). В итоге будет получено дополнительное пространство. Туда нужно залить свинец, который был предварительно расплавлен. Взять свинец можно в аккумуляторе, который уже не подойдет для дальнейшей эксплуатации. Потом из арматуры требуется соорудить ручки. Их нужно просто приварить к полученному устройству. Рекомендуется обмотать ручки изолентой — так будет проще работать.Вернуться к оглавлению

Процесс заглубления столбов

Сам процесс происходит следующим образом: в указанном по плану месте делают небольшую ямку в земле. Ее диаметр должен быть такой же, как и у столба. Потом столб необходимо вставить туда и выровнять, чтобы он располагался в вертикальном положении.

Поэтапная инструкция забивания столбов

После этого остается только надеть готовое приспособление на трубу. Нужно приподнять его за ручки, а потом резко опустить. Не стоит поднимать на большую высоту — достаточно и 1,5 м. Главное в этом процессе — как можно резче опустить и приложить максимум усилий. Тогда давление на опору будет как раз в центральной ее части, так что она погрузится без каких-либо отклонений.

Вернуться к оглавлению

Преимущества и недостатки забивных опор для монтажа

Специалисты рекомендуют использовать такую технологию на почвах умеренного плотного типа с наличием мелких камней. Забивные опоры имеют главное преимущество — простота. Заколачивать их можно двумя методами. Во-первых, можно воспользоваться обычной кувалдой, если столбы будут примерно в высоту до 2 м. Во-вторых, можно воспользоваться бабкой — это особая конструкция, которая помогает заколачивать сваи или металлические трубы в грунт. Обычно второй метод применяется в том случае, если их высота примерно 2,5-3 м.

Многие организации, занятые в сфере строительства, стараются убедить своих клиентов, которые заказывают у них работы и услуги, что забивные опоры — это лучший вариант: все будет выполнено быстро, качественно и недорого. Работникам не придется долго работать на участке, перевозить щебень песок, готовить смеси с цементом.

Так выглядит круглый забивной столб для забора

Но прежде чем соглашаться на такой вариант, необходимо изучить все плюсы и минусы.

Например, к преимуществам относятся следующие моменты:

1. Простота технологии. Справиться с такой задачей сможет практически каждый человек.
2. Оперативность. Для опор не придется выкапывать ямы, а потом фиксировать их с помощью щебня и цемента. Они просто вбиваются в землю, так что время будет сэкономлено.
3. В местности, где климат чрезмерно влажный, может появляться пучение грунта, но опоры забора хорошо защищены от этого.
4. Невысокая стоимость. Это обусловлено тем, что не придется использовать вспомогательные материалы вроде песка, гальки, цемента и прочего.

Обычно опора забивная для столба забора используется, если сам забор из сетки-рабицы или легкой древесины.

Пример забивных столбов для ограды из сварной сетки

При этом ту часть детали, которая будет располагаться в грунте, специалисты рекомендуют дополнительно покрывать составами с антикоррозийными свойствами. К примеру, используется краска, грунтовка и битум. Однако у забивания готовых столбов есть и свои недостатки.

Во-первых, подобная конструкция не подойдет для местности, где почва болотистая, торфяная или песчаная. Забор будет очень неустойчив в таких условиях.

Во-вторых, опоры забивного типа нельзя применять в том случае, если сам забор будет слишком массивным. К примеру, ограда из деревянных брусьев или профлистов. Из-за такой нагрузки опоры начнут проседать либо быстро обвалятся.

svoizabor.ru

Бетонные столбы для ЛЭП: виды столбов, характеристики, изготовление опор

Осветительные опоры, выполненные из железобетона, используются в городе и за городом, в том числе для автомобильных магистралей,улиц и тротуаров, площадок для складов и промышленных предприятий. Бетонные столбы освещения также используют для монтажа воздушных линий, показатели напряжения которых достигают 10 кВ. Когда же их параметры составляют минимум 35 кВ, используются опоры, выполненные из центрифугованного бетона.

Столбы освещения из железобетона прямоугольного сечения

Виды столбов

Осветительные опоры такого типа бывают самых различных форм, а также размеров и производятся с помощью центрифуги или вибропресса при использовании высококачественного бетона, армированного металлической проволокой.

Подобные бетонные столбы бывают следующих марок:

• СВН, а также С (восьмигранная форма) – весит от 800 до 1700 кг, достигает 10,5 м в высоту;
• СЦС, а также СНЦс (с кольцевым сечением) – весит от 700 до 1050 кг и достигает в высоту 11 м;

На фото — стойки опор СКЦ

• СКЦ (может быть круглой или конической формы) – весит от 700 до 1050 кг и достигает 11 м в высоту;
• СНВ, а также СВ (обладают трапециевидным сечением) – весит от 800 до 3500 кг и достигает 16,5 м в высоту.

Характеристики

Рассмотрим преимущества применения железобетонных опор:

• они устойчивы к коррозийному влиянию, воздействию химических составов, не расположены к гниению;
• материал не боится огня и сейсмических воздействий;
• есть возможность длительной эксплуатации. При этом должна соблюдаться правильная производственная технология, и впоследствии осуществлен правильный монтаж, что дает возможность опорам прослужить свыше полусотни лет;
• невысокие эксплуатационные затраты;
• доступная цена конструкции (более экономичными в этом плане будут только опоры из дерева).

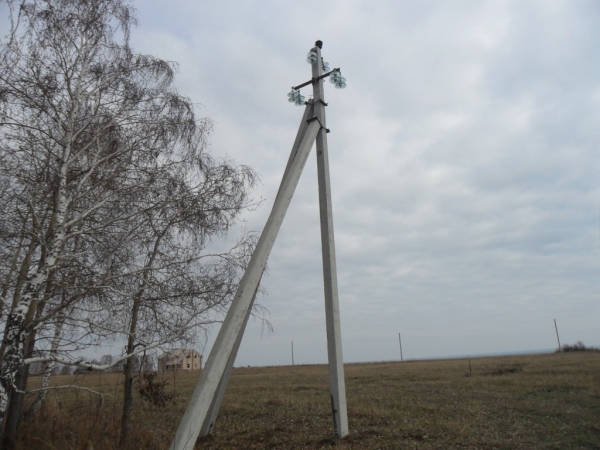

Бетонные опоры для столбов воздушных электрических линий

Теперь разберемся с недостатками изделия

• материал тяжелый, его масса – минимум 700 кг. Соответственно, с его погрузкой, транспортировкой и монтажом могут возникнуть определенные сложности;
• трудности демонтажных работ. Конечно, опору можно сбить с помощью того же трактора, но высвободить стальной каркас и переработать бетонные куски достаточно тяжело;

Совет: помогает в данном случае резка железобетона алмазными кругами особой прочности.

• плохо сопротивляется механическим нагрузкам, могут не выдержать резких ударов и аналогичных воздействий, например, толчков;

Следует констатировать, что по своим характеристикам такие опоры существенно превосходят деревянные, но уступают металлическим.

Заводское изготовление железобетонных опор

Изготовление опор

Уличные бетонные столбы для освещения изготавливаются поэтапно:

1. На первом шаге — подготовьте арматуру, нарезав или нарубив ее согласно типоразмерам. Для этого лучше всего воспользоваться специальным станочным оборудованием. Затем высадите анкерные головки и подготовьте контурные спирали. После чего загните контурные стержни и петли.
2. Затем замесите бетонную смесь из цемента, химических добавок и инертных компонентов. Засыпьте все в бетономешалку, залейте водой и тщательно перемешайте. После этого подождите несколько минут, чтобы раствор получил необходимую консистенцию, и вылейте в бетоноукладчик.

   Схематическая форма для изготовления своими руками столбов из железобетона

1. Подготовьте специальные формы для бетонных столбов со стержнями. Их необходимо предварительно очистить и смазать, а затем в них поместите подготовленные спирали. После этого нагретые стержни протяните через спирали, положите на упоры и зафиксируйте. Спирали растягиваются и прикрепляются к стержням в 3 точках. На каждом торце установите по вкладышу, сделайте технологические трубки с петлями, фиксируясь при этом к опалубке.
2. Раствор залейте в формы, при этом бетон уплотните с помощью глубинного вибратора, а потом выровняйте поверхность.
3. Проведите сушку изготовленных изделий. Инструкция требует положить готовые изделия на доски и накрыть их полиэтиленовой пленкой. Включите прогрев заготовок, подождите некоторое время и снимите пленку.
4. Переместите готовые опоры с помощью подъемного оборудования в подготовленное место, где их следует складировать и проверить качественные показатели. Потом приварите к ним стержни заземляющих контуров, покрасьте, определите показатели прочности бетона. На последнем этапе они обычно маркируются и на них ставят штамп. После этого изделиями можно пользоваться и/или продавать.

Благодаря применению передовых технологий во время производственных процессов гарантируется отменные качественные характеристики приготовленных изделий. Все это должно быть подтверждено соответствующими сертификатами и прочими свидетельствами.

Как уже указывалось выше, ассортимент осветительных опор из железобетона может быть достаточно многообразным, исходя из различных размеров, форм и так далее. Соответственно, потребитель может выбрать то, что ему конкретно необходимо.

Применение бура с алмазной коронкой

Совет: если для подвода линий электропередач от столба к дому придется проходить сквозь бетонный фундамент или стену, вам поможет алмазное бурение отверстий в бетоне с помощью специально разработанных для этого коронок.

Вывод

Сегодня встретить бетонные столбы, использующиеся как опоры электропередач, можно в разных местах. Благодаря недорогой технологии производства и долговременной эксплуатации, изделия по праву пользуются спросом у потребителей. Подавляющее их количество изготавливается на заводе, так как именно там можно полностью воспроизвести всю технологическую цепочку.

Однако есть и такие домашние мастера, которые изготавливают для собственных нужд подобные сооружение самостоятельно. Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

rusbetonplus.ru

Как залить бетонные столбы для забора

Бетонные столбики используются для устройства самых различных ограждений: деревянных, заборов из профлиста и рабицы. Специальные бетонные столбы с пазами применяются для устройства декоративных бетонных заборов. Бетонный столб имеет много преимуществ перед традиционными деревянными и металлическими опорами:

• он не корродирует,
• уход за ним прост,
• он прочен,
• износоустойчив,
• ударопрочен,
• при изготовлении с гидрофобными пластификаторами не подвержен разрушающему воздействию воды,
• исключительно долговечен.Готовые бетонные столбы.

Качество бетонного столба зависит напрямую от качества материалов, которые применялись для его изготовления. Наиболее лучшим вариантом является, конечно, бетонный столб изготовленный из высокомарочного цемента марки М400 или М500. Снаружи бетонный столбик можно отделать любыми отделочными материалами:

• штукатуркой,
• декоративным камнем,
• деревянными панелями,
• окрасить в любой цвет краской. Бетонные столбы окрашены в цвет забора.

Единственным минусом бетонных столбов является их вес, однако он компенсируется красотой готовой ограды, которая будет стоять не одно десятилетие.

Красивый забор с бетонными столбами простоит не одно десятилетие.

Особенности заливки и установки бетонных столбов

Для установки ограждения бетонные столбы можно купить. Стоят они недорого, но транспортировать их своими силами будет затруднительно. Поэтому многие занимаются изготовлением бетонных столбов своими руками прямо на месте установки будущего забора.

Формы под бетонные заборы.

Устройство фундамента для покупных и самодельных бетонных столбов мало чем отличается. Единственно, для высоких тяжелых заборов или для ограждений с цоколем нужно заливать ленточный мелкозаглубленный фундамент.

Ленточный фундамент под створы ворот.

• Для столбчатого фундамента под бетонный столб нужно выкопать яму глубиной до полутора метров. Чем выше и больше по диаметру столб, тем глубже яма. Яму нужно выкапывать диаметром соответствующим диаметру столба при помощи садового бура.

Лунка должна соответствовать диаметру столба.

• Заливкой столбов нужно заниматься в теплое и сухое время. Жара и солнце также губительны для будущего забора, как и дождь. При излишней влажности бетон получится рыхлым и непрочным, под палящими лучами конструкция будет высыхать чересчур быстро.Заливка подземной части бетонного столба.
• Расстояние между бетонными столбами должно быть равно длине секций забора или не больше 3 метров. Промежуточные столбы можно заливать толщиной не больше 10 см, потому что нагрузка на них относительно невелика. Угловые столбы и столбы створа ворот и калиток должны быть толще, потому что нагрузка на них гораздо больше. Впрочем усилить основание под воротами и калиткой можно и участком ленточного фундамента.

Установленные бетонные столбы для забора.

• Далее при самостоятельной заливке столба делается опалубка из досок. Опалубка будет представлять собой длинный ящик с размерами изнутри соответствующими столбу. Опалубку изнутри нужно обить полиэтиленом или закрепить степлером рубероид для того, чтобы после схватывания бетона её можно было легко снять.

Так выглядит опалубка.

• В лунки монтируется опалубка, в которую нужно установить пруты арматуры. Арматура должна стоять вертикально и не касаться стенок опалубки. Затем послойно заливается бетон. Сначала заполняется бетоном подземное пространство лунки, через сутки — верхняя часть. При заливке бетона его обязательно нужно штыковать куском арматуры для выгонки пузырьков воздуха.

Арматурный каркас для опалубки.

• Сразу на этапе заливки необходимо предусмотреть вставку закладных, к которым будут монтироваться лаги, поперечины или секции ограждения. Закладные могут быть металлическими или деревянными. Если забор будет из рабицы, нужно вставить в бетон крючки. Закладные таким образом монтируются в опалубку, чтобы часть была утоплена в бетон, а часть выходила наружу.
• Таким образом заливается прямоугольная или квадратная труба. Если есть эстетическая необходимость заливки круглых труб, в качестве опалубки можно использовать широкие канализационные пластиковые трубы. Бетон можно заливать послойно или за 1 раз. Пластик после заливки можно снять, можно оставить. Оставленный пластик будет защищать бетон от промерзания.

Схема бетонирования столба.

Если предполагается снятие пластиковой трубы, можно разрезать её вдоль на 2 равные части, смазать внутри машинным маслом и собрать хомутами. После затвердения бетона трубу легко можно снять, раскрутив хомуты.

Удобна в применении и скользящая опалубка. Это невысокая опалубка, которая заполняется бетоном на 70-80% по высоте. После затвердения секции опалубка передвигается наверх и в неё заливается следующая порция бетона. Плюсы такой опалубки в её компактности и мобильности, хотя времени на заливку столбов уходит больше.

Особенности монтажа наборных бетонных блоков

Для монтажа декоративных заборов можно использовать наборные блоки. Столб из наборных блоков отличается повышенной прочностью и эстетичностью. При покупке можно подобрать блоки с самыми различными узорами и орнаментом. Одновременно с установкой блоков можно установить колпаки на опоры, которые будут защищать конструкцию бетонного столба от воздействия осадков.

Колпаки улучшают внешний вид ограждения.

При установке наборных блоков лунки роются диаметром 20 см и глубиной от 1.2 до 1.5 метров. В лунки насыпается щебень для устройства дренажной подушки, на которую устанавливается вертикально сердечник столба — металлическая труба или 4 арматуры связанные или сваренные между собой. Лунка бетонируется. Дальнейшие работы можно продолжать через сутки.

Установка наборных опор.

Устанавливается нижняя часть наборного столба сверху на сердечник. Заливается раствором. Сверху одевается вторая секция. Таким образом набирается полностью столб, а секции между собой дополнительно промазываются цементным раствором или плиточным клеем. Если сверху столба будет устанавливаться светильник или домофон, то через полость внутри опоры сначала нужно пропустить необходимые кабели. Когда опора просохнет, швы нужно обработать гидрофобной пропиткой, а колпак укрепить сверху на цементный раствор.

osnovazabor.ru

Смотрите также

• Как сделать виброрейку для бетона своими руками
• Дом из бетонных панелей
• Шприц для бетона
• Ступеньки для крыльца из бетона
• Полировка бетонного пола
• Архитектурный бетон состав
• Укладка паркета на бетонную стяжку
• Кухни фасады под бетон
• Бетон нева
• Вес бетонной плиты
• Инъектирование бетона

Железобетонные опоры, столбы освещения

Опоры, выполненные из железобетона, применяются в строительстве воздушных линий (ВЛИ и ВЛ) для электричества.

Из армированного бетона изготовлено более 70% подобных конструкций в стране.

Содержание

• 1 Классификация по назначению
  • 1.1 Специальные
  • 1.2 Концевые
  • 1.3 Угловые
  • 1.4 Анкерные
  • 1.5 Промежуточные
• 2 Маркировка опор из бетона
• 3 Конструкции
  • 3.1 Элементы опорной системы
• 4 Бетонные опоры по количеству удерживаемых цепей
• 5 Установка
  • 5.1 ВЛ до 1 кВ
  • 5.2 ВЛ до 10 кВ
  • 5.3 ВЛ 35-500 кВ
• 6 Заземление
• 7 Таблицы всех видов бетонных опор

Классификация по назначению

Электрические опорные ЖБИ рассчитываются так, чтобы с запасом принимать на себя главную часть нагрузки от натянутых прямых проводов и при их отводах, изгибах и поворотах.

Нормами ПУЭ и ГОСТ для реализации требуемых параметров по натяжению и удержанию проводов воздушных линий выделено несколько видов опорных конструкций по назначению:

• специальные;
• концевые;
• угловые;
• анкерные;
• промежуточные.

Специальные

Их делают следующих типов:

1. С целью прохода естественных или искусственных препятствий — переходные.
2. Противоветровые — используются в зонах с сильными ветрами.
3. Для реализации пересечений воздушных линий с разных сторон — перекрестные.
4. Транспозиционные — применяются для изменения положения проводов.
5. Чтобы подключать новых абонентов, ставят ответвительные сооружения.

Концевые

Они могут быть отнесены к разновидности анкерных систем, но в специальном исполнении для одностороннего тяжения. Их обозначает литера «К».

Такие конструкции размещают на кабельных вставках, а также в начале и конце воздушных линий.

Угловые

Используют в местах поворота ВЛ. Условное обозначение — «У». На больших углах ставят изделия анкерного типа, на малых — промежуточные. Суммарная нагрузка с двух соседних пролетов наибольшая в середине поворотного угла.

Анкерные

«А» — принятое обозначение конструкции. В натяжении линий такие сооружения несут основное усилие.

При монтаже ВЛ с помощью анкерных систем осуществляют тяжение проводов на прямых участках.

Кроме того, опоры размещают, когда меняется сечение линии, при переходах через преграды, реки, дороги, железнодорожные ветки.

Промежуточные

«П» — условное обозначение. На них нагрузка распределяется по горизонтали и вертикали.

Назначение данных конструкций — поддерживать провода, а не натягивать. Но их все равно на случай аварий делают с запасом прочности.

Промежуточные сооружения устанавливают между анкерными без изгибов и поворотов. 85% опор в воздушной линии являются промежуточными.

Маркировка опор из бетона

Маркировка ЖБ изделий состоит из ряда букв и цифр.

На назначение опоры указывают первые буквы:

1. Ответвление анкерное — ОА.
2. Угловые ответвительные анкерные — УОА.
3. Анкерные концевые — АК.
4. Переходная угловая анкерная — ПУА.
5. ПОА — переходная анкерная ответвительная.
6. ПП — переходная промежуточная.
7. О — ответвительная.
8. Угловые промежуточные — УП.
9. Промежуточные — П.

Первая цифра характеризует линию, для которой предназначена конструкция. Например, это 35 — линия электропередач 35 кВ.

Следующая цифра — размер. «1» предполагает, что опора сделана на основе столба СВ-105 и имеет высоту 10,5 м. Если использован столб 110, то будет стоять «2».

Стойки, из которых делаются бетонные опоры, обозначаются СВ (В — вибрированные). Потом добавляется длина в дециметрах, изгибающий момент и несущая способность (условная), например СВ 164-2-2.

В обозначении столбов могут быть еще буквы (а, в, с, ав, аг — различия по методу изготовления) и римские цифры (III, IV — класс армирования), например СВ 95-3с-IV.

Конструкции

В основе опоры ЛЭП лежит армирующий металлический каркас, залитый бетоном.

Состав раствора меняется в зависимости от предназначения конструкции. Центрифугированные смеси бетона используются для производства изделий линий электропередачи 35-110 кВ.

Железобетонные опоры имеют конструктивные недостатки:

• большой вес, который делает их транспортировку и установку затруднительными;
• сколы и трещины, появление которых возможно при непредусмотренных механических воздействиях (тряске, ударах).

Опорные сооружения должны предусматривать возможность размещения:

1. Коммуникационных и секционных устройств.
2. Муфт кабельных концевых.
3. Аппаратов защиты.
4. Щитков и шкафов для электроприемников.
5. Всех типов светильников наружного освещения.

Изделия для ЛЭП отличаются, кроме материала (стеклопластик, дерево, металл, железобетон):

• количеством цепей;
• напряжением линии;
• условиями местности, на которой расположена трасса (слабые грунты, болотистые участки, горные условия, наличие или отсутствие населения).

Элементы опорной системы

Основными элементами большинства бетонных осветительных, переходных, транспозиционных и т.д. опорных сооружений является железобетонный столб (стойка). Она обеспечивает нужные габариты проводов. В одной опоре их может быть 3 и более штук.

Кроме того, в состав опорных конструкций могут входить:

1. Подкос (забирает часть нагрузки тяжения провода с одной стороны).
2. Приставка — нижняя часть, которую вкапывают глубоко в грунт.
3. Раскос — соединяющая между собой ряд элементов деталь, усиливающая жесткость и жесткость всей системы.
4. Траверса для закрепления проводов.
5. Фундамент — служит, чтобы передавать в грунт нагрузки от внешних воздействий (ветер, гололед), проводов, изоляторов, стоек. Одностоечный железобетонный столб не нуждается в монолитных, свайных или сборных фундаментах. У таких элементов в грунт просто заделываются нижние концы.
6. Ригель — усиливает возможности фундамента держать нагрузки в горизонтальной плоскости. Повышает устойчивость опорного сооружения, препятствует опрокидыванию на слабом грунте от действия сил притяжения линии.
7. Дополнительные элементы: тросостойки, оттяжки, надставки, подножники.

Бетонные опоры по количеству удерживаемых цепей

В зависимости от числа цепей опоры делятся:

1. На одноцепные

   — данный вид используется для всех номинальных напряжений ВЛ. В том числе применяются и как световые опоры железобетонные. Их ригель устроен так, что он дает возможность зацепить только одну линию электропередачи.

2. На двухцепные

   — для линий 35-330 кВ. Ригель на таких изделиях чаще всего размещен с двух сторон.

3. На многоцепные

   — используются в районах с большой плотностью населения и высокой ценой земельных участков. Примером такой системы может служить 6-цепная опора, где на нижней траверсе расположены 2 цепи 110 кВ, над ними 2 цепи 220 кВ и на 2 верхних ярусах 2 цепи 380 кВ.

Установка

Правила установки железобетонных опор определяются ГОСТами и СНиП и одинаковые как для Москвы, так и для других регионов России.

На очищенной от посторонних предметов ровной площадке собирают опору. Для тяжелых конструкций 35 кВ и больше привлекают такелажников.

Чаще всего монтаж осуществляется с использованием технологических карт, которые содержат последовательность операций, нужные приспособления, выкладку деталей (ригелей, траверс, стоек).

Порядок сборки изготовленных из вибрированных стоек одностоечных опор для линий электропередач до 10 кВ:

1. Для того чтобы закрепить траверсу и заземляющий спуск, поднимают вершину изделия. Раскосы и траверсы надевают на болты, устанавливают гайки и затягивают.
2. Перед установкой изоляторов набивают колпачки из полиэтилена. Монтируют изоляторы, гайки кернят.
3. В завершении устанавливается плакат-трафарет, где указан год установки, порядковый номер.

Опоры поднимают с помощью крана, вертолета или методом наращивания. Перед установкой проверяется правильность подготовки фундамента и котлованов.

Для различных линий используют опоры разного типа и размера.

ВЛ до 1 кВ

На воздушных линиях менее 1 кВ ставят опоры:

• одностоечные свободностоящие унифицированные промежуточные;
• А-образные концевые, анкерные, угловые;
• одностоечные с подкосами;
• сборные из вертикальных стоек, установленных рядом.

Возможна сборка и установка железобетонных опор из вибрированных стоек, которые делаются на подвеску 2-4 проводов радио и от 2 до 9 проводов воздушной линии.

Такие конструкции имеют траверсы из стали. Их используют и как опоры освещения, размещая на них светильники, кронштейны для ответвлений, муфты кабельные.

ВЛ до 10 кВ

Для воздушных линий от 6 до 10 кВ осуществляют монтаж изделий одностоечных с подкосами и промежуточных, анкерных, концевых и угловых — А-образных.

Конструкции из вибрированных столбов СНВ имеют траверсу, которая сделана для подвески 3 проводов до 120 мм² из алюминия.

На анкерных и угловых с подкосами одностоечных опорах стальные траверсы ставят для проводов каждой фазы.

На промежуточных одностоечных опорах из центрифугированных стоек ставят верхушечные штыри и траверсы из дерева 80*100 мм.

ВЛ 35-500 кВ

На линиях 35 кВ и выше используют портальные и одностоечные свободностоящие унифицированные с оттяжками опоры.

Их конструктивными частями служат тросостойки, траверсы и столбы, которые имеют асфальтобитумную гидроизоляцию.

Для исключения доступа влаги в стойку ставят крышки-заглушки, нижняя из которых является дополнительным способом увеличить площадь опирания и прочность закрепления конструкции в грунте.

В верхней части столба для крепления траверс имеются отверстия. Заземляющий спуск проложен внутри бетона.

Сцепная арматура (скобы и серьги) крепят с помощью валиков, хомутов и специальных скоб, установленных в отверстия, имеющиеся в тросостойках и траверсах. К столбам металлические тросостойки прикрепляют хомутами.

Опоры с металлическими траверсами портальные одностоечные ставят на линии электропередачи 330-500 кВ в качестве промежуточных.

Для линии 35-220 кВ применяют промежуточные конструкции с цилиндрическими и коническими стойками, 2- или 1-цепные, свободностоящие одностоечные.

Анкерные угловые сооружения делают в виде железобетонных изделий с оттяжками для ВЛ 35-110 кВ.

Заземление

Конструктивно заземление во всех столбах освещения и стойках ВЛ выполняется на заводской производственной площадке. Сверху и снизу изделия выводится наружу арматура, имеющая в диаметре 10 мм, стальной прут которой проходит по всей длине столба.

После заземления арматуры заземляют нулевой провод (повторное заземление). Проводник обязан иметь диаметр более 6 мм.

Заземляющее устройство должно иметь сопротивление менее 30 Ом. В населенной местности, если сопротивление грунта менее 100 Ом/м, — до 10 Ом.

Для железобетонных конструкций к PEN-проводнику подсоединяют арматуру и подкосы опор, крюки и штыри фазных проводов. Если имеются оттяжки, они тоже используются в качестве проводников заземления к арматуре.

Заземлитель устанавливается в железобетонные столбы в соответствии с проектом:

1. Стандартная глубина траншеи 1 м при ширине 0,5 м.
2. Формируются контуры и осуществляется обварка элементов.
3. Выполняется защита стыков от коррозии.
4. Монтируется заземляющий спуск.

Для опор освещения с питающим кабелем заземление делают через его оболочку.

Таблицы всех видов бетонных опор

Характеристики основных опор представлены в таблицах.

Опоры железобетонные одноцепные вибрированные для I и II районов по гололеду высотой 11 м со стойками СВ-110-3,5 для ВЛ 10 кВ.

Опоры железобетонные двухцепные вибрированные высотой 16 м со стойками СВ-164-12 для ВЛ 10 кВ.

Таблица размеров электрических столбов
Маркировка	L (мм)	B (мм)	H (мм)
СВ 9.5-2.0	9500	220	165
СВ 10.5-3.6	10500	220	165
СВ 10.5-5.0	10500	220	180
СВ 164-12	16400	220	180
СК 105-3	10500	220	370
СК 105-5	10500	220	370
СК 105-8	10500	220	370
СК 105-10	10500	220	370
СК 105-12	10500	220	370
СК 105-14	10500	220	370
СК 120-4	12000	220	391
СК 120-6	12000	220	391
СК 120-10	12000	220	391
СК 120-12	12000	220	391
СК 120-15	12000	220	391
СК 120-17	12000	220	391
СК 135-4. 6	13500	220	412
СК 135-10	13500	220	412
СК 135-12	13500	220	412
СК 135-15	13500	220	412

Руководствуясь таблицей размера железобетонных столбов, можно провести электричество на загородный участок от дома соседа или другого источника питания.

USI — Utility Structures Inc. — Бетонные столбы — Уличное освещение — Спортивное освещение

1. Преимущества бетона

Почему закрученные бетонные столбы?

В отличие от обычных литых опор, предварительно напряженные опоры из центробежного бетона отливаются методом центробежного литья. Этот процесс включает в себя вращение столбов на очень высоких оборотах, в результате чего получаются столбы с самой высокой плотностью и отношением прочности к весу из любого доступного бетона. В результате они более долговечны; более долговечны и устойчивы к циклам замораживания/оттаивания и химическим агентам.

Все наши бетонные опоры предварительно напряжены из высокопрочной стали, которая растягивается перед заливкой бетона, а затем освобождается для поддержания сжатия бетона. Предварительное напряжение значительно увеличивает как прочность, так и упругость опоры, обеспечивая гораздо больший срок службы, чем непреднапряженные бетонные опоры.

Кроме того, центробежный (вращательный) процесс создает гладкую полую дорожку качения, туннель внутри стойки. Это позволяет прокладывать электрические кабели внутри.

Рассмотрите преимущества

• Экономичная конструкция прямого заглубления
• Длительный срок службы без обслуживания
• Различные высоты и классы
• Минимальная вибрация и отклонение
• Устойчив к коррозии
• Высокая устойчивость к сульфатному воздействию
• Экологически чистый
• Разнообразие цветов и отделок
• Устойчив к гниению, огню и насекомым
• Полая внутренняя дорожка качения

Загрузить нашу техническую брошюру по бетонным опорам

Прочие детали

Конструкция

Наши опоры из предварительно напряженного центрифугированного бетона соответствуют критериям проектирования последних версий стандартов CSA A14 и ASTM C1089. Мы также являемся аккредитованным заводом сборных железобетонных изделий, сертифицированным CSA A23.4.

Материалы

Цемент

Должен иметь высокую раннюю прочность (HE) и должен соответствовать всем физическим требованиям стандарта CSA A3000.

Армирующие и напрягающие пряди

Деформированные арматурные стержни должны соответствовать CSA G30.18 и ASTM A615. Предварительно напряженная стальная арматура должна соответствовать CSA G279 и ASTM A416. Спиральная арматурная проволока должна соответствовать ASTM A82. Оцинкованная или покрытая эпоксидной смолой арматура доступна по запросу.

Заполнители

Крупные и мелкие заполнители должны соответствовать всем физическим требованиям стандарта CSA A23.1. Заполнители должны быть промыты для достижения оптимального качества.

Примеси

Воздухововлекающие, водоотделяющие, ингибиторы коррозии и ускорители должны соответствовать CSA A23.1. Воздухововлечение должно использоваться для обеспечения 5-8% содержания воздуха в смеси, что повысит устойчивость к замораживанию/оттаиванию.

Вода

Должна быть чистой и не содержать кислоты, щелочи, осадка или органических веществ.

Оборудование

Все оборудование и аксессуары должны быть из гальванизированной, горячеоцинкованной или нержавеющей стали. Рамы и крышки люков должны быть изготовлены из цинкового сплава высокой плотности.

Все крепежные детали, такие как вставки, крепежные детали, траверсы, ступени для стоек, крышки плавников и опорные плиты, должны быть покрыты гальванопокрытием, оцинкованы горячим способом или из нержавеющей стали.

Наконечники для мачт

Все мачты для мачт будут оснащены защитным колпаком от непогоды, за исключением тех, у которых наверху шип или опциональный колпачок для плавников.

Загрузить PDF-файл прямой установки для встраивания

Просто и экономично! Самый распространенный метод и самое большое преимущество установки бетонной опоры — это прямая заделка. Столб помещается в просверленное отверстие, выложенное гравием, а затем обратно засыпается родным грунтом, каменной пылью или цементом (в зависимости от состояния грунта).

Преимущества прямого заделывания:

• Денежный – Устраняет необходимость в дорогостоящем анкерном фундаменте для столбов.
• Экономия времени – более быстрая установка, позволяющая установить больше опор.
• Простой – Не нужно полагаться на погоду, работу с опалубкой или график заливки.
• Внешний вид – Нет открытых опорных плит или анкерных болтов.
• Engineered — Опора и основание являются непрерывными, образуя более прочную конструкцию.
• Окружающая среда – Не загрязняет почву, в отличие от прямо закопанных деревянных столбов, которые подвергаются химической обработке.
• Ландшафтный дизайн – Будь то трава, бетон или асфальт, окружающая земля обработана до самого столба.
• Не требует технического обслуживания – Может быть помещен в землю, не опасаясь ржавчины или гниения.

Инструкции по установке с прямым заглублением

Расчет глубины стойки

Обычно стойки устанавливаются в землю: 10% от общей высоты + 2 фута, за исключением сомнительных грунтовых условий.

Пример: Общая высота столба: 30 футов, столб должен быть закопан: 3 фута + 2 фута = 5 футов ниже уровня земли и 25 футов над уровнем земли.

Примечание: всегда консультируйтесь с инженером и просматривайте отчет о почвах.

Расчет диаметра и длины отверстия

Отверстие шнека должно быть минимум на 10 дюймов больше, чем диаметр торца шеста, и на дополнительные 6 дюймов глубже требуемой глубины.

Пример: Общая высота столба: 35 футов, диаметр встык 14 дюймов, мин. отверстие бура: 24 дюйма в диаметре и глубина 6 футов.

Расчет глубины: 35 футов X 10% = 3 фута, 6 дюймов плюс 2 фута = 5 футов, 6 дюймов плюс 6 дюймов для основания общей высоты = в общей сложности 6 футов расчетной глубины.

Простой метод прямого встраивания подходит не для всех приложений. Когда столбы находятся в нестабильных грунтовых условиях или с большими или несбалансированными нагрузками, может потребоваться либо инженерное основание, либо специальная обратная засыпка (например, бетон). USI также может поставить бетонные столбы для монтажа на опорную плиту или в гнездо.

Монтажная плита основания

Вариант B
Основание – заподлицо с открытыми болтами

Вариант B1
Основание – скрытые карманы для болтов

Опция B2
Опорная плита – заглушка ниже уровня земли

Крепление для раструба

Крепление для раструба может быть установлено заподлицо с уровнем земли или залито на желаемой высоте для обеспечения дополнительной защиты от ударов.

Процесс производства бетонных опор

Формы

Должны использоваться только стальные формы, размеры и сечения которых указаны в нашем каталоге продукции. Арматурный стальной каркас должен быть отцентрирован и помещен в форму с помощью пластиковых прокладок, чтобы обеспечить минимальное покрытие бетоном 3/4 дюйма.0007

Бетон

Минимальная 28-дневная прочность бетона, используемого в опорах, должна составлять 50 МПа (7250 фунтов на кв. дюйм) для стандартного серого конструкционного бетона и 45 МПа (6525 фунтов на кв. дюйм) для архитектурно-декоративного бетона. Прочность бетонных смесей на сжатие устанавливается в соответствии с CAN/CSA-A23.2-9C.

Процесс центробежного формования

Вся стальная форма должна быть подвергнута формованию с использованием процесса «Vibraspun», который представляет собой четырехэтапный цикл вибрационного формования. Требуемая продолжительность и скорость будут варьироваться в зависимости от типа бетонной опоры.

Шарнирные опоры USI изготовлены из высокопрочного предварительно напряженного бетона, что делает их чрезвычайно прочными и гибкими. Столбы из центрифугированного бетона USI рассчитаны на определенные эксплуатационные и погрузочно-разгрузочные нагрузки с учетом коэффициентов безопасности. Но методы хранения и обращения легко упустить из виду. Внимание к следующим деталям может помочь свести к минимуму ущерб.

Хранение

1. Всегда храните бетонные столбы на дереве, в идеале 2 x 6 из твердой древесины или аналогичной древесины, которая достаточно обработана, чтобы противоположные стороны были плоскими и параллельными (без бревен или ветвей). Никогда не укладывайте столбы без надлежащего расстояния, достаточная толщина должна позволять размещать стропы между слоями.
2. Расположение деревянных опор должно быть на 1/5 общей длины с каждого конца. Минимум две деревянные опоры для столбов высотой менее 30 футов и мин. три (3) деревянных опоры для столбов высотой более 30 футов.
3. Когда столбы хранятся более чем в один слой, каждый элемент деревянной опоры должен располагаться один над другим, чтобы вес стоящих выше столбов передавался непосредственно вниз через каждую деревянную опору и не вызывал напряжения изгиба столбов.
4. Хранить на ровной поверхности. Если поверхность неровная, установите дополнительные опоры, чтобы правильно сбалансировать нагрузку.
5. Установите клинья на каждую деревянную опору, только на круглые столбы, чтобы они не катились.
6. Полюса должны быть выровнены друг над другом, образуя прямую линию.

Транспортировка

1. Мы рекомендуем использовать нейлоновые стропы только при работе с бетонными опорами.
2. При подъеме шеста за одну точку захвата используйте либо петлевую стропу, либо петлевую стропу с одним полным дополнительным оборотом вокруг шеста чуть выше точки баланса.
3. Мы рекомендуем использовать две точки захвата для вех длиной более 40 футов, а на вехе следует использовать крепление типа колье.

Раунд

Астория

Хэмптон

Ньюпорт

Рокклифф

Octagonal

Cambridge

Madison

Parkdale

Stratford

Westmount

Square

Oxford

Thompson

Fluted

Astoria

Grandview

Victorian

Washington

Покрытия

USI предлагает 4 различных вида отделки: формованная, полированная, травленая и открытая. Отделка Plain Grey Mold является стандартной для всех опор.

1 – Однотонный серый

2 – Полированный

3 – Протравленный

4 – Открытый

Для получения дополнительной информации об отделке USI посетите наш раздел «Отделка».

Цвета

USI предлагает 12 стандартных цветов. Пользовательские цвета доступны по запросу.

AR — Autumn Red

AJ — Aztec Jade

BE — Black Eclipse

DB — Dark Bronze

DR — Desert Rose

DS — Desert Sand

ML — Lace Midnight0007

NG — натуральный серый

OJ — восточный нефрит

SP — соль и перец

SB — селукская бронза

VW — венецианский белый

Для получения дополнительной информации о цветах USI посетите наш раздел «Цвета».

APole Top Aperture

Благодаря процессу центробежного литья наши центрифугированные бетонные опоры получают полые каналы, идеально подходящие для прокладки проводки. Отверстия доступа (сверху и снизу) могут быть отлиты для ввода и вывода проводов из этого естественно сформированного канала. Один конец отверстий обычно скошен для обеспечения беспрепятственного доступа, а другой закруглен для защиты провода во время установки.

Стандартный размер, но расположение зависит от способа монтажа приспособления.

B Отверстие ниже класса

Благодаря процессу центробежного литья наши опоры из центрифугированного бетона получают полые каналы, идеально подходящие для прокладки проводки. Отверстия доступа (сверху и снизу) могут быть отлиты для ввода и вывода проводов из этого естественно сформированного канала. Один конец отверстий обычно скошен для обеспечения беспрепятственного доступа, а другой закруглен для защиты провода во время установки.

Стандартное расположение на 18 дюймов ниже уровня земли и доступно в двух размерах.

CСквозные отверстия

Сквозные отверстия для болтов формируются непосредственно в бетоне. Размер и положение будут варьироваться в зависимости от приспособления.

Размеры отверстий стандартного диаметра:

Примечание: Внутренние размеры в чистоте – сквозные отверстия имеют конусность 1 мм [1/16″]. Другие размеры доступны по запросу. или крепления.Все вставки должны быть оцинкованы горячим способом или из цинкового сплава для максимальной защиты.Вставки рассчитаны на стандартные болты UNC.

Стандартные вставки:

Примечание. Вставки рассчитаны на стандартные болты UNC. Дополнительные размеры доступны по запросу.

Крепления для столбов со вставками

Все кронштейны для осветительных приборов, ступени для столбов и приспособления для спиральных рычагов, которые крепятся к столбу с помощью вставок, могут быть затянуты только с максимальным усилием 20 футо-фунтов.

Идентификационная табличка EI

Бетонные опоры изготовлены в соответствии со стандартом CSA A.14. Все опоры снабжены этой заводской табличкой, на которой также указаны девять важных характеристик каждой опоры.

1. Логотип компании USI – Utility Structures Inc.
2. ГОД – год изготовления
3. JOB — специальный идентификационный номер для отслеживания
4. ХТ. — общая высота стойки
5. ДАТА – день изготовления
6. P — означает, что опора предварительно напряжена
7. Кл. – Pole Class (сила шеста)
8. CSA – использование C.S.A. На логотипе указано, что столб изготовлен в соответствии с Канадской ассоциацией стандартов A.14.
9. MADE IN CANADA – страна, в которой произведена палка

F Люки и накладки

Люки обычно располагаются на высоте 36 дюймов над уровнем земли. Наши люки и крышки изготовлены из литого под давлением цинкового сплава (ZA 12). Крышка плотно прилегает к коробке, что обеспечивает легкий доступ

Ящики для люков

Накладки

G Винты из нержавеющей стали

Крышки люков крепятся винтами с полукруглой головкой из нержавеющей стали (18-8). Они доступны в следующих двух стилях головы; Шестигранная головка и шестигранная головка с защитой от несанкционированного доступа.

Шестигранная головка

Противовзломная шестигранная головка

HIEЭлектрическое заземление

CSA требует как минимум одно заземляющее соединение, обеспечивающее адекватный электрический контакт с одним стальным стержнем. Заземляющий стержень является непрерывным по всей длине столба и металлически соединен со всеми другими арматурными стержнями. Заземление будет состоять из оголенной медной жилы №6. Следующие два метода одобрены CSA:

Стандартный заземляющий провод

Дополнительная вставка соединителя заземления 1/2 дюйма

Контроль качества

За более чем 50 лет работы в производстве сборных железобетонных изделий USI заработала репутацию производителя высококачественной продукции. Как аккредитованный завод, сертифицированный CSA A23.4, мы должна поддерживаться программа контроля качества.Эта программа контроля соответствия гарантирует, что продукт проверяется в соответствии с передовыми производственными практиками в отрасли.

Каждая опора снабжена уникальной системой маркировки с идентификационным номером, которая обеспечивает прослеживаемость всех компонентов и производственных процессов для этой опоры. Смесь регулярно проверяется на соответствие стандартам CSA. Технический специалист по контролю качества проверяет и утверждает опору на каждом этапе, а окончательная проверка и печать требуются после завершения всего производственного процесса.

Utility Structures Inc. 10-летняя гарантия

Utility Structures Inc. гарантирует отсутствие в своей продукции дефектов материалов и изготовления. Бесплатно Utility Structures Inc. либо отремонтирует, либо заменит любой правильно установленный продукт Utility Structures Inc., который выйдет из строя при нормальных условиях эксплуатации в течение десяти (10) лет с даты отгрузки, при условии, что наша проверка установит, что он дефектный в соответствии с условиями настоящей гарантии. Компания Utility Structures Inc. оставляет за собой право по своему усмотрению принимать решение о ремонте или замене.

Настоящая гарантия распространяется только на продукцию, произведенную Utility Structures Inc., и не распространяется на расходы по транспортировке или установке, а также на любое оборудование другого производителя, используемое вместе с продукцией Utility Structures Inc. Настоящая прямо выраженная гарантия заменяет все другие заявления, гарантии или условия, выраженные или подразумеваемые. Ни при каких обстоятельствах ответственность Utility Structures Inc. по настоящей гарантии не превышает суммы, уплаченной покупателем Utility Structures Inc., и ни при каких обстоятельствах Utility Structures Inc. не несет ответственности за какие-либо особые, косвенные или косвенные убытки.

В настоящее время мы ожидаем, что срок службы наших опор из центрифугированного бетона составит пятьдесят (50) лет и более. Благодаря новым бетонным технологиям, передовым производственным процессам и строгому контролю качества мы можем гарантировать клиенту долгий срок службы.

Бетонные опоры — Lonestar Prestress Mfg., Inc.

Наши опоры из предварительно напряженного бетона могут использоваться во многих областях, включая уличное освещение, парковки, охранное освещение, монтаж камер и громкоговорителей, опоры инженерных сетей и солнечные батареи. Мы также предлагаем различные кронштейны для легкой установки вашего оборудования. Подробнее о наших кронштейнах и бетонных опорах см. ниже.

Опоры освещения

Опоры камеры, антенны, сирены и динамика

Опоры камеры, антенны, сирены и громкоговорителя

Используются для уличного освещения, парковок, охранного освещения, освещения для отдыха и промышленного освещения.

Посмотреть PDF-файлы

Стойки для камеры, антенны, сирены и динамика

Стойки для камеры, антенны, сирены и динамика

Стойки для камеры, антенны, сирены и динамика

предохранительный аппарат.

Посмотреть PDF-файлы

Опоры для инженерных сетей

Опоры для камер, антенн, сирен и громкоговорителей

Опоры для инженерных сетей

Используются для любых коммунальных нужд, включая электроснабжение земли и зданий.

Посмотреть PDF-файлы

Отделка опор

Кронштейны освещения

Опоры инженерных сетей

Каталог наших доступных отделок бетонных опор можно найти ниже.
