Устройство опалубки и заливка фундамента на пучинистых грунтах

16.07.2018

Фундамент является важным этапом строительства дома или другого здания. Его устройство должно быть выполнено качественно и в соответствии с технологией, особенно в случае заливки фундамента на пучинистых грунтах. Правильно следует также соорудить опалубку для фундамента, определить, фундамента какого типа необходимо строить в конкретных условиях и учитывать рекомендации специалистов.

Опалубка для фундамента

Опалубка представляет собой конструкцию, необходимую для возведения наземной части из застывающих строительных смесей. Опалубка для строительства фундамента может использоваться двух видов — несъемная и, соответственно, съемная. Съемная опалубка считается более удобной, поэтому используется в большинстве случаев. Так как при возведении фундамента необходима чистовая отделка его фасадной части, то съемная опалубка является более подходящим вариантом: после ее снятия поверхность фундамента получается более ровной и требует меньше работ по дальнейшей отделке. Опалубку можно делать деревянной или металлической. Также применяется пенополистирольная несъемная опалубка.

Для строительства опалубки необходимо иметь самые простые инструменты, материалы для сооружения опалубки. Также можно приобрести в строительном магазине готовые металлические конструкции для опалубки и просто собрать их на строительной площадке. Они представляют собой ровные пластины из металла, легко соединяющиеся меду собой. С помощью таких конструкций можно соорудить ровную и красивую опалубку и уменьшить затраты на отделку.

Можно сделать опалубку и самостоятельно. Для этого потребуются фанерные щиты, бруски или доски, а также гвозди. Сначала в землю вбивают опорные бруски, на которые портом с помощью гвоздей крепят фанерные щиты или доски. Гвозди необходимо вбивать с внутренней стороны конструкции. Рекомендуется также дополнительно укрепить всю конструкцию. Для этого с внешних сторон опалубки устанавливают распорки примерно через каждый метр. И теперь можно начинать заливку бетона.

Важным условием создания качественной опалубки является соблюдение горизонтальности и вертикальности ее сторон. Для контроля этих параметров можно воспользоваться уровнем, и в процессе работы просто проверять ровность установки досок, опор и т. д.

Виды фундамента

 Существует несколько видов фундамента. Выбирать тип фундамента следует с учетом типа грунта, на котором ведется строительство, а также особенностей проекта строения. Также внешний вид фундамента должен соответствовать ландшафту местности, архитектуре строения и т. д.

Фундамент может быть ленточным, столбчатым, монолитным, свайным, плитным, плавающим, винтовым. Наиболее распространенным в практике частного строительства считается ленточный фундамент. Он представляет собой полосу строго установленной высоты и ширины, изготовленную из железобетона и расположенную по периметру будущего строения. Этот тип отлично подходит для домов с тяжелыми стенами, например, кирпичными или бетонными. Также ленточный фундамент применяют для строительства домов, в которых имеется или подвал, или гараж. Ленточный фундамент может быть устроен мелкозаглубленным или углубленным до отметки промерзания грунта. Мелкозаглубленный тип используется для сооружения небольших строений, особенно деревянных.

Для устройства столбчатого фундамента в углах и в тех местах, где будут пересекаться стены здания, устанавливают столбы. Между столбами выполняют забирку из бетона, кирпича или бутовой кладки. Такой тип фундамента считается экономичнее предыдущего типа, и используется при строительстве легких домов, расположенных на устойчивых грунтах. Также при его устройстве в доме нельзя будет организовать подвальные помещения любого назначения.

Для легких конструкций, домов из доски или других деревянных материалов часто используют монолитный фундамент. Также этот тип фундамента применяют при строительстве на грунтах, которые сильно сжимаются. Для его устройства не требуется специальная техника, плита фундамента всегда имеет постоянное положение, даже если грунт перемещается.

Разновидностью монолитного фундамента является плитный. В нем монолитное основание может быть полом. Считается, что этот тип конструкции требует достаточно больших расходов, поэтому он применяется для сооружения небольших строений.

На неустойчивых грунтах также можно делать свайный фундамент. Он также подходит для сооружения крупногабаритных объектов.

Конструкция сооружается с использованием свай, т. е. деревянных или железобетонных столбов с заостренным концом. Одна свая выдерживает от двух до пяти тонн. В верхней части все сваи соединяются с помощью балок. В результате образуется прочное опорное основание здания. Недостатком этого типа является его высокая стоимость, поэтому в частном строительстве, как правило, этот тип фундамента не используется.

Если необходимо построить дом на местности, для которой характерен невысокий уровень грунтовых вод, а также на пучинистых, насыпных или тяжелых слабонесущих грунтах. Плавающая конструкция защищает все строение от деформаций или разрушений в случае перемещения грунта. Также для таких грунтов можно построить винтовой фундамент, который является разновидностью свайного, только делается из винтовых свай — стальных труб с наваренной лопастью.

 Заливка ленточного фундамента своими руками

 Заливка ленточного фундамента выполняется после того, как сделана опалубка для фундамента. Для заливки также необходимо приготовить бетонный раствор. Для его приготовления рекомендуется использовать бетон марки не ниже М200, а лучше — М400. Кроме этого, необходимо подготовить пресную воду и мелкий песок. Смешивать все компоненты следует в рекомендуемых пропорциях, используя для этого бетономешалку. Качество раствора должно быть высоким, в нем не должно быть комков и обязательно должны быть соблюдены пропорции.

Предварительно также следует рассчитать количество раствора, необходимого для заливки. Для этого можно общую длину траншеи, приготовленной для устройства фундамента, умножить на глубину этой траншеи и на ее ширину. Также может понадобиться дополнительная площадка для размещения бетономешалки, подъезда транспорта с раствором.

Также рекомендуется использовать глубинный вибратор для утрамбовки бетонного раствора, чтобы повысить его качество. С помощью этого инструмента можно удалить небольшие полости воздуха внутри раствора. Если таких незаполненных бетоном полостей в растворе будет много, то в процессе эксплуатации фундамента под воздействием изменяющихся температур возможно разрушение конструкции. Если глубинного вибратора нет, можно для этой цели использовать и другие инструменты. Например, это могут быть садовые грабли.

После того, как требуемое количество раствора залито, его поверхность следует хорошо разровнять. Для этого можно использовать обычный мастерок. В течение трех недель происходит полное затвердение бетонного раствора. Если работа ведется в сухую и жаркую погоду, то рекомендуется дополнительно увлажнять фундамент в процессе застывания раствора, чтобы исключить образование трещин и пересыхание поверхности. Если погода дождливая, то фундамент следует защитить от влаги, например, покрыв его строительной пленкой. Если этого не сделать, то время затвердевания состава может увеличиться.

Также специалисты рекомендуют выполнить следующие действия для дополнительного увеличения плотности фундамента. Через две недели после затвердевания раствора на его поверхность можно уложить несколько рядов кирпичей. Так фундамент достигнет максимальной усадки и плотности, воздушные пустоты вытесняются.

Пучинистые грунты

 Сложнее делать фундамент под дом, если строительство ведется на пучинистых грунтах. В этом случае. Помимо выполнения обычных расчетов, следует также учитывать силы воздействия и точно рассчитать массу и нагрузки. Также существуют некоторые способы противодействия пучинистым грунтам, которые также придется использовать для того, чтобы сооружение имело прочный и надежный фундамент.

Пучинистый грунт — это грунт, который подвергается морозному пучению. Степень пучения грунта рассчитывается по специальной формуле: разность между значениями высоты замерзшего, вспучившегося грунта и высотой этого грунта до замерзания делится на значение высоты грунта до замерзания. Так определяется, на какую величину увеличивается объем грунта после замерзания. Если степень пучинистости, рассчитанная по указанной формуле, имеет значение больше 0,01 (т. е., если грунт увеличивается в объеме на один сантиметр при его промерзании на один метр), то такой грунт считается пучинистым.

Пучение грунта происходит вследствие замерзания влаги, содержащейся в нем. Превращаясь в лед, вода расширяется и, соответственно, расширяется грунт. Получается, что от количества воды в грунте зависит и степень его вспучивания. Поэтому суглинки, супеси и глинистые грунты всегда будут пучинистыми. В них содержится большое количество пор, удерживающих воду. Чем больше содержится в грунте глины, тем выше степень его пучинистости.

 Как противодействовать пучинистым грунтам?

 Чтобы построить здание на пучинистом грунте, возвести надежный и безопасный фундамент, необходимо перед его устройством принять некоторые меры противодействия пучинистым грунтам. Для этого можно воспользоваться четырьмя способами.

Первый способ считается наиболее радикальным, так как предполагает полную замену пучинистого грунта. Для этого следует вырыть достаточно глубокую и широкую яму (глубина ее должна быть больше глубины промерзания грунта) и убрать весь пучинистый грунт. Вместо него яму засыпают хорошо утрамбованным песком. Песок отличается высокой несущей способностью и не задерживает в своем объеме влагу. Поэтому такое основание считается хорошим для устройства фундамента. Этот способ надежен, но требует немалых затрат, вследствие выполнения большого объема земельных работ.

Второй вариант предполагает устройство фундамента на глубине ниже уровня промерзания грунта. Так исключается пучение грунта на основании фундамента. Однако в этом случае силы пучинистости будут воздействовать на стены строения, но в значительно меньшей степени. Воздействие будет составлять примерно пять тонн на метр квадратный. Это означает, что на стены дома, площадь боковой поверхности которого составляет 36 метров квадратных, будет оказываться воздействие пучинистого грунта порядка 180 тонн. Если дом будет легким, например, деревянным, то такого воздействия будет достаточно для его поднятия. Соответственно, этот способ устранения пучинистости грунта можно использовать только при строительстве крупногабаритных и тяжелых строений, например, железобетонных или кирпичных домов.

Другой вариант борьбы с пучением грунта заключается в утепление и подходит для возведения легких домов. На грунт около дома укладывают утеплитель, в результате чего грунт не промерзает никогда. Ширина утеплителя выбирается в соответствии с глубиной промерзания грунта. Например, если глубина промерзания грунта составляет полтора метра, то следует уложить утеплитель шириной в полтора метра по периметру сооружения.

Четвертый способ устройства фундамента на пучинистых грунтах подразумевает отвод воды из грунта. Для этого на участке, где планируется строительство дома, делают дренажную систему — в полуметре от фундамента вырывают канаву, глубина которой равна уровню закладки фундамента строения. Далее в канаву под углом в несколько градусов укладывают перфорированную трубу, предварительно обернутую фильтрующей тканью. Сверху труба и яма засыпаются крупным песком или гравием. Принцип действия такой системы заключается в том, что вода из грунта будет просачиваться сквозь перфорации трубы и потом по трубе отводиться в колодец или просто в более низкое место за пределами участка.

Используя один из этих способов можно построить надежный фундамент даже на пучинистых грунтах и соорудить прочный и крепкий дом.

Перейти в раздел: Древесноплитные материалы и погонаж

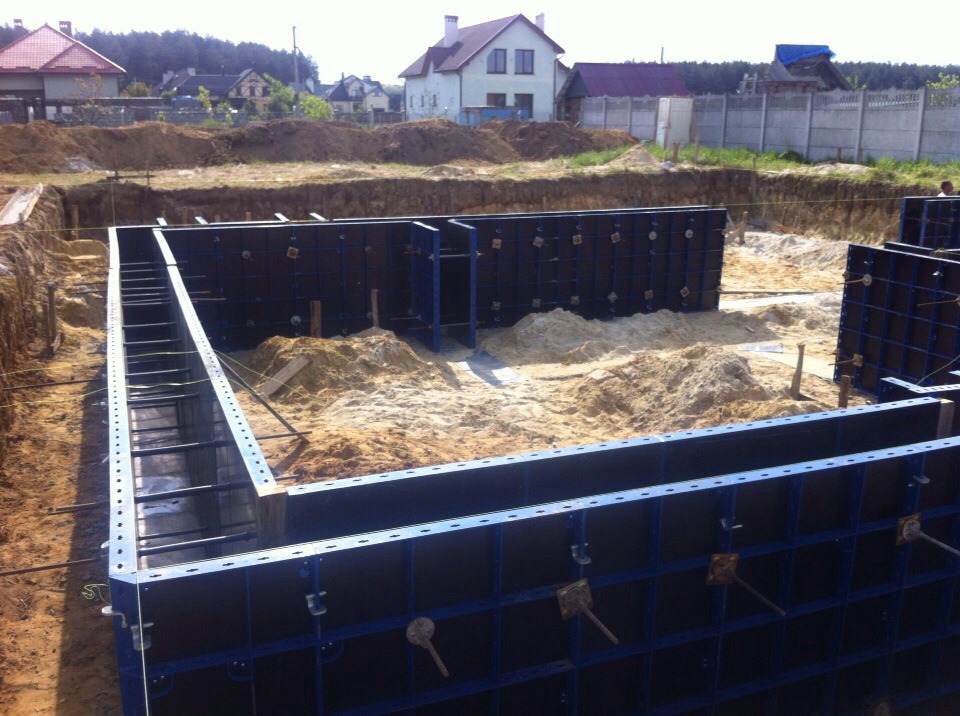

Опалубка для фундамента

Опалубку для фундамента можно изготовить из множества материалов. Встречаются опалубки даже из старой мебели, шкафов, полок и т.д. Если говорить о профессиональном строительстве опалубки, тогда лучше исключить выше описанные материалы, а использовать ламинированную фанеру, плиты ОСП, ЦСП, металлическую несъемную опалубку или наиболее распространённый материал: древесину, в виде обрезной доски. Для предотвращения выгибания или разрыва деревянной опалубки, лучше использовать доску нормальной влажности (не «сухостой»), с сечением от 100х25 до 150х40. Для вертикальных поперечин можно использовать такую же доску, как и для горизонтальных щитов. Давление бетона на опалубку прямо пропорционально высоте и ширине опалубки, самое высокое давление в нижней части фундамента. Исходя из этих данных и следует выбирать сечение используемой для изготовления опалубки доски. Расстояние между вертикальными поперечинами также зависит от размеров опалубки и величины давления бетона на опалубку, но не должно превышать 1000 мм.

При изготовлении опалубки для ленточного фундамента необходимо связывать между собой внешние и внутренние щиты. В нижней и центральной части фундамента это можно сделать при помощи монтажных шпилек. Для возможности удаления шпилек после заливки фундамента, шпильки устанавливают в тонкие ПНД трубы или круглые электромонтажные кабель-каналы диаметром 20-25 мм. Для предотвращения срыва гайки можно использовать специальные шпильки с усиленными гайками и увеличенным диаметром гайки. В данном случае можно обойтись без шайб. Если вы изготавливаете опалубку для фундамента не больших размеров, можно обойтись обыкновенными шпильками диаметром от 10 до 14 мм, шайбами, на размер больше шпильки, и гайками увеличенной длины. Шпильки монтируются исключительно в вертикальные поперечины щитов.

В целях экономии, некоторые строители, вместо монтажных шпилек, используют, так называемые, «косички» из вязальной проволоки диаметром 1,2-2,0 мм. Данный вид фиксации может подойти только для фундамента с минимальными величинами давления на стенки опалубки. Еще один способ сэкономить на шпильках – установить вместо шпилек арматуру, с наружной части опалубки к пруту арматуры наварить, сварочным аппаратом, перемычку, таким образам получаем «Т» образный наконечник, который можно будет удалить после застывание бетона ударом молотки по месту сварки. При всех экономических достоинствах этих способов, самым надежным, остается монтаж опалубки при помощи шпилек, а последствия разрыва «косички» или места сварки в «Т» образном наконечнике, будут намного дороже разницы в стоимости между шпильками и альтернативными крепёжными деталями.

Для фиксации внутри опалубки армирующего каркаса можно использовать арматуру, но лучше всего специальные подставки или звездочки. Каркас следует закрепить таким образом, чтобы защитный слой бетона был не менее 25 мм.

Особое внимание стоить обратить на монтаж опалубки под цокольный этаж, т.к. из-за высоты стенок фундамента давление на опалубку будет очень высоким. В данном случае рекомендуем заливку проводить за несколько приемов, равномерными горизонтальными слоями по 1 — 1,2 метра. Это мероприятие поможет снизить нагрузку на опалубку и избежать прорыва или выгибания опалубки.

Заливку бетона можно проводить при помощи миксера, а в случае затрудненного подъезда или сложной конфигурации фундамента лучше использовать специализированный бетононасос с длиной стрелы, подходящей вам по размеру.

Для выполнения работ по строительству опалубки для фундамента, лучше обратиться с специалистам, не доверяйте столь ответственные работы дилетантам!

Для расчета стоимости или вызова специалиста на объект позвоните нам по телефонам в разделе контакты. Будем рады Вам помочь!

Заливка фундаментов с опалубкой от BT Innovation

Заливка фундамента – надежная, гибкая опалубочная система

Опалубка с Syflex – гибкая и многоразовая

• Гибкая система опалубки
• Простое изготовление прямых линий, кривых и углов из монолитного бетона

По сравнению с деревянными панелями Syflex имеет множество преимуществ. Прежде всего, высокая гибкость системы с ее быстрым проектированием изгибов и арок вряд ли может быть достигнута с опалубкой из дерева.

Пошаговое руководство

Вам не нужно доверять заливку фундамента профессионалам. Особенно для небольших проектов, таких как террасы и навесы, вы также можете просто сделать это самостоятельно. Квадратный, круглый, ленточный фундамент или опорная плита — мы объясним, как быстро и легко залить фундамент самостоятельно с помощью Syflex®. Система Syflex® состоит из перерабатываемой, гибкой опалубочной доски и системного эксцентрика для быстрого крепления к опоре (грунтовый гвоздь или аналогичный). Вот как вы действуете шаг за шагом:

1. Элементы опалубки Syflex® можно крепить напр. со шлифованными гвоздями. Расстояние между креплениями зависит от характера основания и прогиба элементов опалубки. So werden in Rundungen die Erdnägel enger gesetzt, um auftretende Spannungen abzufangen.
№
2. После забивания грунтовых гвоздей опалубочный профиль Syflex® фиксируется с помощью системного эксцентрика (переверните эксцентриковый рычаг).
3. Для выравнивания опалубки по точной высоте эксцентрики системы снова слегка ослабляются и элемент опалубки соответствующим образом выравнивается. Теперь снова затяните системный эксцентрик. Готовый!

На что следует обратить внимание при заливке фундамента

Если вы впервые пытаетесь залить фундамент самостоятельно, вот еще несколько советов, которые помогут вам в итоге добиться безопасного стабильного результата.

Правильные размеры

Ваш фундамент должен быть такого размера, чтобы на нем можно было стоять. Выступы обеспечивают точку атаки для влаги. Если фундамент слишком мал, невозможно обеспечить надежную опору для вашего строительного проекта. Также не забудьте указать толщину опалубки.

Тип бетона

Существуют разные типы бетона, которые имеют разный состав и, следовательно, разные свойства. Существуют разные виды бетона, которые имеют разный состав и, следовательно, разные свойства. Это смесь из песка, гравия и цемента. Класс прочности на сжатие также имеет решающее значение. Бетон класса С 20/25 обычно достаточно стабилен для плиты перекрытия. Для небольших фундаментов стоит купить товарный бетон. Он уже замешан в нужном составе и там обычно написано, для чего он подходит.

Наблюдайте за погодой

Погода влияет на результат вашей работы не только во время полива. Бетон также должен иметь возможность затвердевать. Это занимает от одного до двух дней, в зависимости от бетона. За это время он должен быть сухим на всем протяжении и не должно быть инея. Так что смотрите прогноз погоды заранее, а также смотрите на ближайшие несколько дней. Полная загрузка бетона занимает две-три недели. Если в это время очень жарко, вы должны поливать новый фундамент каждые два дня, чтобы избежать трещин в бетоне.

Строительство систем глубокого заложения: опалубка и сваи

Промышленное строительство

МАК

Формирование и заливка бетонных фундаментов глубиной более 10 футов требует тщательного учета многих факторов. К ним относятся тип грунта и его несущая способность, желаемый уровень уплотнения грунта, размеры фундамента и толщина бетона. Кроме того, для работы требуется опытный и квалифицированный персонал со знанием отраслевых стандартов и протоколов безопасности.

IAC, совместно с нашим дочерним строительным предприятием, Adelphi Construction LC, самостоятельно выполняет работы по строительству глубоких бетонных фундаментов всех размеров и уровней сложности, включая выемку грунта, формование, установку арматуры, заливку, отделку, снятие опалубки и обратную засыпку. Мы известны выполнением проектов тяжелого промышленного бетонного строительства в срок, в рамках бюджета и с высочайшим уровнем качества. Наши объемы бетонных работ включают опоры и сваи, массовые заливки, плоские работы, приподнятые бетонные настилы и несущие стены. Мы не ограничиваемся простыми фундаментами, как это видно в индустрии коммерческого бетона. Опытные бригады бетонщиков Adelphi выводят точность на новый уровень.

Мы гордимся тем, что безопасность на рабочем месте является нашим главным приоритетом. У нас отличные рейтинги EMR и TRIR. В 2021 году EMR Adelphi (коэффициент изменения опыта) составлял 0,69, а с 2016 года наш EMR в среднем составляет 0,70. Кроме того, все наши бетонщики проходят обширное обучение OSHA и MSHA. Вся документация по обучению технике безопасности загружается в облачные системы, такие как система United Academy Wallet Card от United Rental, чтобы можно было легко получить доступ к записям с помощью QR-кода.

Испытание грунта для проектов глубокого бетонирования

Мы заключили контракт с местными геотехническими фирмами на проверку плотности уплотненного грунта, осадку бетона и проверку прочности бетонного цилиндра. Эти фирмы берут образцы бетона и проверяют их на осадку перед укладкой бетона, затем отливают несколько цилиндров и дают им высохнуть в течение от 3 до 28 дней, чтобы убедиться, что можно безопасно начать строительство поверх них. Отчеты предоставляются для наших записей, чтобы документировать подтверждение того, что все спецификации выполняются.

Опалубка для проектов глубокого бетонирования

После того, как грунт был должным образом протестирован, необходимо построить опалубку, чтобы установить желаемую форму и размер фундамента. Мы решили стандартизировать нашу работу с формовочными системами Symon от Dayton Superior, которыми мы владеем и арендуем. Для фундаментов глубиной более 10 футов опалубка должна быть надежно закреплена в почве, чтобы предотвратить движение. В зависимости от состояния почвы и погодных условий мы часто кладем глиняную плиту, чтобы сделать работу более эффективной. Грязевую плиту также можно назвать рабочей плитой или плитой уплотнения. Он состоит из трех-четырех дюймов неармированного бетона. Эта плита размещается шире фундамента, чтобы была безопасная зона для работы, и поместите распорки для опалубки. Опалубка также должна быть достаточно прочной, чтобы выдерживать давление заливаемого бетона.

В зависимости от требований контракта, после создания опалубки и до заливки бетона, мы заключаем договор с местными геодезическими фирмами для проверки третьей стороной всего макета и размещения опалубки. Не забываем об одной из важнейших частей бетонных работ – армировании.

Армирование бетона для систем глубокого заложения

Конструктивное армирование бетона проектируется и определяется инженером-строителем. Арматура, также называемая арматурой, используется для укрепления бетона, поэтому для поддержки желаемых нагрузок можно использовать меньше бетона. Армирование измеряется, размещается на расстоянии и в соответствии с планами. Вся арматура проверяется и утверждается перед заливкой бетона.

Анкерные болты и закладные для систем глубокого заложения

Для большинства бетонных фундаментов требуется что-то, к чему можно прикрепить конструкцию над ним. Этого можно добиться, используя жирный шрифт привязки и/или вставку. Выступы анкеров обычно представляют собой анкеры с резьбой, размер которых определяется инженером-строителем. Они используются для крепления колонн и оборудования к фундаменту. Закладные обычно изготавливаются из стали и обычно представляют собой пластины со шпильками, заделанными в только что залитый бетон. К закладным можно приварить что-нибудь, чтобы закрепить их. Закладные шпильки и анкерные болты также могут быть установлены после затвердевания бетона и закреплены эпоксидной смолой.

Заливка бетона для систем глубокого заложения

После того, как опалубка установлена ​​и закреплена, арматура установлена, а все закладные и анкерные болты правильно установлены и дважды проверены, следующим шагом является укладка бетона. Это требует правильного перемешивания бетона в соответствии со спецификациями инженера и выдержки залитого бетона в течение как минимум трех дней или дольше, в зависимости от погодных условий. Бетон заливается с помощью автонасосов с постоянной скоростью, чтобы обеспечить правильное размещение фундамента. Бетон подвергается вибрации, чтобы исключить образование воздушных карманов, что делает его практически безупречным по внешнему виду и эксплуатационным характеристикам.

В зависимости от масштаба проекта, бетон будет доставляться на строительную площадку с помощью цементовозов, или для проектов более 10 000 CY на удаленных стройплощадках мы можем поставить переносные смесительные установки периодического действия.

Финишная обработка бетона для проектов глубокого фундамента

Наконец, нужно закончить бетон. Это включает в себя затирку и полировку поверхности, установку любой необходимой подложки для швов и отверждение фундамента в соответствии с отраслевыми стандартами. После того, как эти шаги выполнены, фундамент должен быть готов приступить к следующим этапам возведения конструкций.

Национальная служба проектов глубокого заложения

IAC специализируется на гражданском, структурном, механическом и электрическом проектировании и управлении проектами, а Adelphi Construction специализируется на управлении стройплощадками и строительных бригадах. Наш главный руководитель работает в сфере строительства из бетона более 20 лет, а наши мастера являются профессионалами в области бетона, работающими полный рабочий день, и готовы путешествовать по стране. Мы можем и будем нанимать часть бригад на месте по мере необходимости, но предпочитаем, чтобы наши проверенные, известные эксперты по качеству присутствовали на рабочих местах, чтобы гарантировать, что мы получим конечные результаты, которые соответствуют ожиданиям наших клиентов и превосходят их.
