Опалубка неразборная: 8 материалов для несъёмной опалубки под фундамент: делаем своими руками

Несъемная опалубка для фундамента: плюсы и минусы

Опалубка используется при строительстве фундаментов частных домов и многоэтажных зданий. По сути, это – герметичная форма, в которую заливают бетонный раствор. Она удерживает его до застывания, обеспечивая нужный размер и геометрию основания. Сейчас все чаще применяется несъемная опалубка для фундамента, которая считается элементом новых технологий в строительстве. Ее использование позволяет избежать трудоемкого процесса – извлечения приспособления после застывания бетона.

Неразборные конструкции применяют в частном строительстве, при возведении других объектов. Они подходят как для заливки фундамента, так и для создания стен.

Виды несъемной опалубки для заливки фундамента

В строительстве применяются следующие виды:

• Облицовочный. Предполагает создание бесшовной кладки. Первый уровень возводится от земли, последующий – опирается на предыдущий. Обеспечивает герметичность и тепловую защиту.
• Армопанель. Представляет собой стальной каркас с плитами из пенополистирола. Поверхность покрывают бетонной стяжкой, раствор при этом подается под давлением.
• Арболит. Используют пустотелые блоки, изготовленные из смеси деревянных щепок с бетонным раствором.
• Стекломагнезит. Конструкция из металлического профиля с заполнением из
• Пластбау 3. Применяется, когда нужна высокая точность. Представляет собой железобетонную систему, монолитные листы пенополистирола связывают арматурным каркасом.
• Пенопласт. Химический инертный, с влагоотталкивающими свойствами, легкий, монтируется без привлечения спецтехники.
• Пенополистирол. Самый популярный тип, который имеет небольшой вес и позволяет уменьшить нагрузку на основание при возведении массивных зданий.

Технология устройства несъемной опалубки

Подготовка чертежа фундаментного основания. При этом учитывают параметры здания, несущую способность почвы, уровень ее промерзания, глубину залегания грунтовых вод. На участках с твердым устойчивым грунтом закладывают мелкозаглубленные основания.

• Создание каркаса. По чертежу собирают конструкцию из деревянного бруса и влагостойкой фанеры, при необходимости утепляют теплоизоляционным материалом.
• Монтаж опалубочной конструкции. Чтобы снизить нагрузку при застывании бетона, используют подпорки.
• Гидроизоляция. Для защиты от влаги приспособление застилают рубероидом или другим гидроизоляционным материалом.

При строительстве большого здания опалубку устраивают в несколько слоев, блоки соединяют специальными крепежами.

Плюсы и минусы несъемной опалубки для фундамента

Неразборные конструкции имеют такие преимущественные характеристики:

• ускоряют строительные работы;
• обеспечивают жесткость, прочность фундаментного основания;
• создают защиту от влаги и промерзания;
• позволяют снизить сметную стоимость строительства;
• упрощают отделочные работы.

К недостаткам относится:

• сезонность стройки, летом бетон нужно увлажнять, при отрицательной температуре раствор плохо застывает;
• в доме требуется обустройство эффективной принудительной для устранения повышенной влажности;
• обязательно – устройство заземления, поскольку используется стальная арматура.

Скользящая опалубка для стен дома и технология бетонирования

Строительство монолитных конструкций получило широкое распространение благодаря уменьшению затратной части как в области финансов, так и трудовых ресурсов. Использование штучного кирпича – это значительное снижение скорости работ при повышении оплаты труда каменщикам. Применение же плит из бетона – альтернативный вариант, который снижает сроки строительства, однако требует привлечения спецтехники для подъема конструкций. Также обуславливается необходимость изготовления индивидуальных форм для заливки раствора. Зато учет размеров готовых материалов не нужен, при этом возведение зданий в скользящей опалубке позволяет получить стены без швов и стыков.

Где применяется технология

Основное назначение скользящей опалубки – возведение высотных зданий, монолитных построек с максимально уменьшенным числом проемов

Скользящая опалубка применяется как в частном, так и общественном строительстве. Основное назначение – возведение высотных зданий, монолитных построек с максимально уменьшенным числом проемов: оконных, дверных. Поэтому чаще всего данная технология подходит для обустройства колодцев, дымовых труб, водонапорных башен или строений подобного типа.

Считается, что монтаж скользящей опалубки более подходит для промышленного строительства, но тем и хороша система, что может быстро перенастроиться на любой тип работ, вплоть до ремонта, поэтому возводить частные малоформатные строения тоже можно, причем делать это довольно быстро. Наиболее популярной в частном строительстве считается применение технологии скользящей опалубки, то есть, подъем щитов своими руками. Метод позволяет производить бесшовную заливку колодцев, резервуаров, монолитных стен от фундамента.

Главное, чтобы во всех конструкциях был прочный армирующий каркас, тогда увеличивается надежность постройки.

Соблюдение технологических приемов не всегда удобно и считается сложным для применения в домашних условиях, из-за процесса непрерывного бетонирования: залитый бетоном участок для соблюдения нормативов отвердения должен находиться между щитами не менее 1 суток. Но если принять во внимание скорость подъема опалубки, что составляет до 4-6 см в минуту, процедура стоит затрат и внимания.

Что такое опалубка скользящего типа, оборудование для обустройства

Скользящая или подвижная опалубка – это два ряда щитов высоты 1-1,2 метра, одинаковых по своей форме, между которыми формируется монолитная стена

Бесшовная конструкция – это прочное сооружение, минимальная угроза образования трещин, улучшенные звуко-, теплоизоляционные показатели. Схема заливки стен проста: после завершения работы по укладке одного слоя смеси бетона, но предупреждая момент схватывания, производится заливка очередной порции раствора.

Скользящая или подвижная опалубка – это два ряда щитов высоты 1-1,2 метра, одинаковых по своей форме, между которыми формируется монолитная стена. Щиты обязательно усиливаются деревянными балками, над системой же нужно расположить металлические рамы, оснащенные домкратами любого типа. Получается, что рама удерживает щитовые конструкции, не допуская малейшего изменения расстояния, которое может образоваться в процессе заливки смеси бетона. Как правило, к раме прикрепляются отмостки, также скользящие, посредством которых удобно осматривать стену, затирать неровности и производить прочие работы. Внутренняя сторона конструкции оснащается рабочим полом, по настилу можно проводить разводку для каждого домкрата в сторону распредстанции, управляющей механизмами подъема.

Рекомендуем к прочтению:

Набор оборудования для работы включает наличие специальных стержней, по которым происходит движение опалубки. Первоначальная длина стержней составляет от 6 м, по мере надобности, их наращивают.

1. Снижение эффективности возведения строений при вынужденном перерыве, связанном с погодными условиями, поставкой материалов, перебоя с электропитанием и прочими нюансами.
2. Резкое удорожание процессов в зимних условиях из-за необходимости привлечения дополнительного материала и обогрева всей конструкции.
3. Значительные затраты на устранение малейших дефектов. Именно поэтому бетонирование должно производиться либо руками профессионалов, либо с четким пониманием всего технологического процесса.

Совет! Схема бетонных работ допускает применение переставного варианта. Это когда армирование и заливка производится обычным способом, а после того, как стены подняты на 80 см, делается перерыв для набора бетоном прочности. Затем щиты отрываются и переставляются на новый уровень для заливки следующего слоя.

Бетонирование без швов своими руками

Новый ярус стен начинают формировать только по завершении строительства предыдущего по всему периметру стены

Чтобы вся процедура прошла без сбоев, необходимо выполнять некоторые правила:

1. Бетонный раствор должен быть высокого качества, причем отвечать всем требованиям скорости схватывания, пластичности;
2. Чтобы сформировать каркас, необходимо уложить арматуру, затем в опалубку неподвижного типа заливается несколько слоев бетонной смеси толщиной 200-300 мм;
3. Слой нужно уплотнить вибратором;
4. Новый ярус стен начинают формировать только по завершении строительства предыдущего по всему периметру стены;
5. Как только кусок бетонируемой стены наберет свою начальную прочность, скользящая опалубка приводится в движение по технологии: шаг подъема равен 2,5 см.

Важно! Процесс работ должен вестись непрерывно. Не допускается остановка из-за отсутствия раствора и прочих моментов. Армирование, монтаж закладных (для проемов), заливка, уплотнение проводятся без остановки механизмов подъема. Только в этом случае достигается необходимый рост стен в 4-6 см за сутки.

Возводя здания по подобной технологии, необходимо помнить, что метод целесообразен в том случае, если строение не ниже 25 метров в высоту. При прочих высотах строительство с применением скользящей опалубки  обходится слишком затратно.

Горизонтально-скользящая опалубка

Посредством работы с опалубкой несложно обустроить монолитные, криволинейные вертикальные конструкции

Этот метод лучше подходит для хозяина, решившего построить свой дом. Посредством работы с опалубкой несложно обустроить монолитные, криволинейные вертикальные конструкции. Набор инструментов включает механизм перемещения из двух тележек, балочной конструкции, кроме того, комплект дополнен жестким каркасом со стойками, а все вместе образует прочную раму пространственного характера. Щиты можно изготовить из:

• металла;
• дерева;
• водостойкой фанеры;
• алюминия;
• прочих материалов.

Может быть самоходная и несамоходная система. Чтобы обеспечить перемещение, конструкция скользящей опалубки ставится либо на рельсы, проложенные вдоль строения, либо передвигается механикой или лебедкой, установленной на конце рельсового пути. Применяется система, чтобы оснастить дом стенами, укладываемыми в непрерывном режиме высотой до 6 метров и толщиной 120-600 мм.

Важно! Допускается перемещение щитов как вдоль стены, так и по оси. Удобно, что плиты можно поднимать по высоте, а также делать конструкции для поддержания заданного уклона стеновых панелей.

Если строительство идет собственными руками, то вертикальное перемещение щитов легче всего производить электрической лебедкой, монтируемой на самом верху рамной конструкции. Ну а для облегчения передвижения рабочих, возводящих дом, опалубочные щиты дополняются настилом подмостков. Чтобы понять принцип действия и применения горизонтально скользящей опалубки, посмотрите видео.

Рекомендуем к прочтению:

Для щитов подойдет любой материал, но водостойкая ламинированная фанера – это легкий вес и достаточная прочность на деформацию

Сложно, но возможно делается опалубка своими руками. Для щитов подойдет любой материал, но водостойкая ламинированная фанера – это легкий вес и достаточная прочность на деформацию. При этом листы фанеры достаточно велики, чтобы не заделывать щели, как при выборе досок. Чтобы усилить стенки жесткости, формы можно укрепить брусками или куском профильной трубы, располагая шляпки внутрь!

Теперь так:

1. Боковые щиты оснастить (вверху и внизу) отверстиями для винтовой стяжки, отступая от края на 40-50 мм.
2. Прикрутить щиты друг к другу саморезами. Лучше это делать на уголки, чтобы минимизировать угрозу перекоса конструкции.
3. Монтаж начинается от угла здания или дверного проема.
4. Опалубка требует тщательного выравнивания по всем параметрам: вертикаль, горизонталь.
5. В форму заливается раствор, уплотняется и добавляется арматурный каркас.
6. Снимается форма только после набора бетоном первоначальной прочности.
7. Теперь выкрутить стяжку и снять торцевой элемент формы, переместить подвижную часть в сторону до той поры, пока отверстия в стенках и цементе не совпадут.
8. Винты снова вкручиваются, закрепляя край фанерной системы к бетонному застывшему блоку.
9. Работы следующего уровня начинаются также от угла или от проема оконного.
10. Фанерная конструкция монтируется с тем расчетом, чтобы нижний край стяжки соединялся с предыдущим слоем через отверстия, оставленные в бетонном элементе.

А чтобы дом получился прочным, все перестановки последующего характера лучше осуществлять с закреплением к соседнему участку стены и предыдущему ярусу. Неплохо очищать фанерные щиты от остатков раствора и смазывать маслом перед монтажом на новое место.

Безусловно, технология горизонтально скользящей опалубки может применяться для строительства частных зданий, однако это процесс комплексный, включающий сразу монтаж и выверку опалубки, одновременно с армированием конструкции. Поэтому прежде, чем строить свой дом, стоит взвесить все за и против данного варианта. Расчет времени, соблюдение цикличности работ и наличие всех материалов – главные составляющие процесса. Нарушение хотя бы одной операции приведет к тому, что строение получится с низкими показателями качества и прочности.

Несъемная опалубка своими руками: как ее правильно сделать?

Монолитные технологии позволяют получить прочные и надежные здания, имеющие минимум швов. Особенность технологии заключается в том, что конструкция формируется из металлической арматуры, которая впоследствии заливается жидким раствором цемента. После застывания раствора образуется прочное монолитное сооружение.

Но чтобы жидкая субстанция при застывании приобрела нужную форму, необходимо использовать опалубку. Она может быть переставной или стационарной. Разберемся, что такое несъемная опалубка, где она применяется и какие виды применяют в современном строительстве.

Что такое несъемная опалубка

Прежде всего, нужно разобраться, что такое несъемная опалубка. Это формовая конструкция, используемая при постройке несущих элементов из железобетона. Состоит она из готовых блочных комплексов или отдельных плит, между которыми монтируется арматура, а потом заливается раствор цемента.

После его застывания формы не разбирают, они остаются частью дома на весь срок эксплуатации. Технологии несъемной опалубки позволяют уменьшить сроки возведения зданий, так как исключается процесс разборки форм, они остаются частью здания.

Постройки из несъемной опалубки не нужно дополнительно защищать от потери тепла, так как роль теплоизолятора выполняет сама опалубочная конструкция.

Сфера применения

Применяют несъемную опалубку в различных сферах строительства. Технология может быть применена для постройки:

• зданий для общественного пользования;
• помещений для проживания – частных малоэтажных домов и крупных многоэтажек;
• ангаров складов;
• производственных цехов;
• объектов для ведения сельского хозяйства.

Кроме того, технология нередко используется, если нужно достроить уже существующие здания.

Фундамент

Применение несъемной опалубки для отливки несущей опоры любого здания целесообразно, так как опалубочные формы являются дополнительной защитой опорной конструкции от внешних воздействий.

Для постройки фундамента могут быть использованы готовые, выпускаемые промышленным способом блоки, из которых собирают формы, соединяя их между собой. Реже используют плитный материал.

Стены

Нередко целесообразным является применение несъемной опалубки для поднятия стен здания. Этот вариант особенно хорош, так как опалубочные формы выполняют функции утеплителя.

Кроме того, использование несъемной опалубки для стен делает более простым проведение отделки, так как поверхность получается идеально ровной. Существуют и варианты декоративных несъемных форм.

Конструкция блочной формы состоит из фасадных, внутренних декоративных панелей и декоративных элементов. Сборка несъемной опалубки своими руками не является особенно сложной задачей. Благодаря этому, можно сократить расходы на оплату труда строительных бригад.

Элементы опалубки

Основной элемент – это блок несъемной опалубки. Для их изготовления могут быть использованы разные виды строительных материалов. Опалубка фундамента может быть собрана из бетонных блоков. Применение бетонных блоков несъемной опалубки позволяет сократить расход цемента без утраты показателей прочности конструкции.

Наиболее часто опалубочные системы собираются из блоков или плит, выполненных из вспененного полистирола. Этот материал очень легкий, поэтому для выполнения монтажа не требуется использование грузоподъемной техники. Кроме того, нередко применяются пустотелые блоки с утеплителем. Он выпускается в нескольких вариантах:

• блок состоит из двух пластин, соединенных перемычками из стали или пластика. Внутри блока монтируется арматура и устанавливается дополнительный слой утеплителя;
• армированные сэндвич-панели – это крупноразмерные элементы, представляющие собой плиты из термоизолирующего материала, покрытого с двух сторон стальной сеткой.

Преимущества и недостатки

У каждой технологии и каждого строительного материала есть свои плюсы и минусы. Есть они и у несъемной опалубки. Нужно с ними обязательно познакомиться, прежде чем начинать работать с материалом. Плюсы:

• высокая скорость возведения зданий по сравнению с другими технологиями;
• простота выполнения работ, блоки имеют специальные пазы, благодаря чему, их легко собирать;
• конструкции получаются очень прочными;

• доступная стоимость материалов;
• возможность выполнить работы самостоятельно, не требуется привлечение специальной техники;
• отличные теплоизолирующие качества несъемной опалубки позволяют сэкономить на отоплении.

Однако есть и существенные недостатки, которые нужно учитывать:

• формы опалубки не пропускают пар, поэтому в помещениях будет повышенная влажность. Для поддержания нормального микроклимата необходимо часто проветривать помещения;
• использование форм из искусственных материалов является сомнительным с точки зрения экологии.

Виды несъемной опалубки

Существуют разные виды несъемной опалубки. Классификацию проводят по материалу изготовления. Каждый вариант имеет свои преимущества и недостатки. Разберемся, какие виды несъемной опалубки применяют чаще всего.

Для постройки фундамента нередко применяют бетонную несъемную опалубку, особенно в том случае, если планируется построить большое здание – в два или три этажа. Если планируется возведение легкой постройки, то запас прочности фундамента будет излишним.

Тонкостенные бетонные блоки могут быть использованы для постройки фундамента капитальных заборов. Применение опалубки этого вида имеет следующие преимущества:

• экономия цементного раствора без потери прочности возводимых конструкций;
• могут быть использованы для постройки зданий с подвальными помещениями любой глубины;
• имеют продолжительный срок службы.

К недостаткам несъемной опалубки из бетона стоит отнести:

• существенный вес блоков, из-за чего требуется использование спецтехники в процессе монтажа;
• высокая стоимость блоков.

Совет! Указанных недостатков лишены керамзитобетонные блоки. Они более легкие и отличаются высокими теплоизолирующими качествами.

Несъемная опалубка из фанеры используется нечасто. Фанерная конструкция, как правило, применяется в виде временных форм, которые разбирают после застывания бетона. Применение стационарных форм из влагостойкой фанеры целесообразно в следующих случаях:

• при постройке временных зданий, к примеру, времянки, которую возводят на участке для проживания на время строительства основного здания;
• при возведении хозяйственных построек, например, дровяного склада, курятника, сарая и пр.;
• при необходимости сильно сократить расходы на строительство;
• если планируется проводить работы по гидроизоляции и утеплению возводимой конструкции, в этом случае, фанерные формы будут защищены от внешних воздействий.

Следует отметить, что постройка самодельной несъемной опалубки из влагостойкой фанеры требует значительных трудозатрат. Нужно собирать формы из фанеры, соединяя элементы на саморезы. Кроме того, потребуется проводить герметизацию каждого стыка.

Совет! Удачным вариантом использования фанеры для несъемной опалубки является применение техноблоков. Это готовые к установке фанерные элементы с утепляющим слоем.

Набирают популярность арболитовые блоки несъемной опалубки. Это материал, состоящий из бетона и древесной щепы. Блоки из арболита существенно дешевле железобетонных и имеют меньший вес.

Кроме того, в арболитовых блоках имеется слой утеплителя – пенополиуретана или каменой ваты. Этот материал имеет следующие преимущества:

• арболит легко режется инструментом для обработки дерева, поэтому с ним несложно работать;
• блоки монтируются быстро и без спецтехники;
• материал экологически безопасен, достаточно прочен, пожаробезопасен;
• блоки подходят для использования в местах с суровым климатом.

Совет! Для сборки опалубки площадью 1 квадратный метр требуется установить восемь блоков из арболита.

Недостатком является водопроницаемость материала, поэтому для постройки фундамента он не подходит. А вот для постройки стен на гидроизолированном фундаменте арболитовые блоки применяются нередко.

Схожие характеристики имеют блоки несъемной опалубки, изготовленные из цементно-стружечных плит. От арболита этот материал отличается тем, что в цементный раствор добавляется песок. ЦСП – более плотный и прочный материал, он имеет больший вес, а теплоизоляционные свойства у него хуже.

Несъемные опалубочные формы из профлиста применяются, в основном, для постройки заборов и хозяйственных построек. В жилищном строительстве опалубка из профлиста применяется для создания межэтажных перекрытий относительно небольшой площади.

Самый распространённый вариант несъемной опалубки – это вспененный пенополистирол или пенопласт. Блоки из этого материала:

• имеют небольшой вес;
• оборудованы системой соединения «паз-гребень», поэтому их легко собирать без использования дополнительного крепежа;

• быстрый монтаж обеспечивается тем, что блоки выпускаются достаточно крупными;
• материал обладает отличными теплоизолирующими свойствами, кроме того, пенопласт позволяет улучшить звукоизоляцию помещений;
• пенопласт химически и биологически инертен, на нем не растет плесень, его не повреждают насекомые.

К минусам следует отнести небезопасность на пожаре. Сам по себе материал не поддерживает горения, однако при нагревании он выделяет токсичные газы.

Монтаж несъемной опалубки

Правила монтажа несъемной опалубки зависят от выбранного материала. Так, железобетонные блоки могут устанавливаться только при помощи грузоподъемной техники. Если планируется монтаж несъемной опалубки своими руками, то чаще всего, применяются пенопластовые блоки.

При применении этого материала монтаж несъемной опалубки очень прост, однако нужно знать некоторые нюансы монтажа. Так, ошибки при сборке могут привести к тому, что точка росы окажется внутри стены дома, а это сделает помещение сырым.

Технология строительства опалубочных форм из пенопласта для фундамента заключается в следующем:

• выполняется разметка строительной площадки, копка котлована;
• на дне выполняется песчаная подушка высотой 15 см;
• далее настилается рулонный гидроизолирующий материал, пласты материала укладываются с нахлестом;
• выполняется армирование: устанавливаются вертикальные выносы и монтируется первый ряд горизонтальных прутков;
• далее устанавливаются пенопластовые блоки, соединяются они между собой путем легкого нажима. При этом осуществляется соединение по типу «паз-гребень»;
• после того, как будет закончен монтаж стартового ряда блоков по всему контуру здания, монтируется второй ряд. При этом в пазы каждого идущего выше ряда блочных форм устанавливается очередной ряд арматурных прутков, расположенных горизонтально;
• когда монтаж будет закончен, производят заливку раствора. Заливают его в формы слоями небольшой высоты сразу по всему контуру здания;
• сверху выкладывают кирпичные ряды для оформления цоколя.

Монтаж стационарных опалубочных форм для стен производится практически так же. Приступают к устройству, когда все работы по постройке фундамента будут закончены. Укладку стеновых блоков начинают с угла.

Для постройки несъемной опалубки перекрытий применяются телескопические или объемные стойки. Формы изготавливают из листового материала, например, из профлиста. Также могут быть использованы плиты из арболита или пенопласта.

Итак, несъемные или стационарные опалубочные формы – это стационарные элементы, которые остаются частью возводимой конструкции навсегда. Изготавливаются они из самых разных материалов, выбирать вариант нужно с учетом условий эксплуатации. Самый популярный вид форм – пенопластовые, их легко перевозить и монтировать. Работы по монтажу можно выполнить в одиночку. Однако этот материал является искусственным, он не безупречен с точки зрения экологии.

Разборно-переставная опалубка: виды, применение и монтаж

Монолитная технология строительства сегодня является одной из самых востребованных. С её помощью осуществляют возведение фундаментов, колонн и целых зданий. Для укладки арматуры и заливки бетона используются специальные формы – опалубка.

Иногда используется несъемный вариант форм, они остаются в конструкции дома навсегда. Но чаще используются многоразовые формы, которые снимают после застывания раствора. Применение разборно-переставной опалубки возможно при возведении самых разных конструкций, это один из наиболее практичных и универсальных вариантов.

Что такое разборно-переставная опалубка

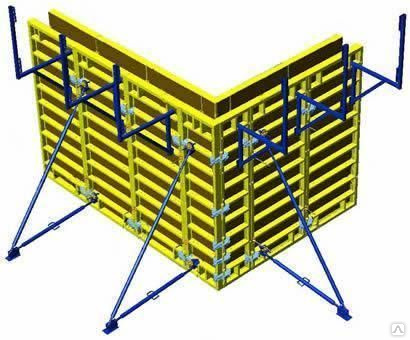

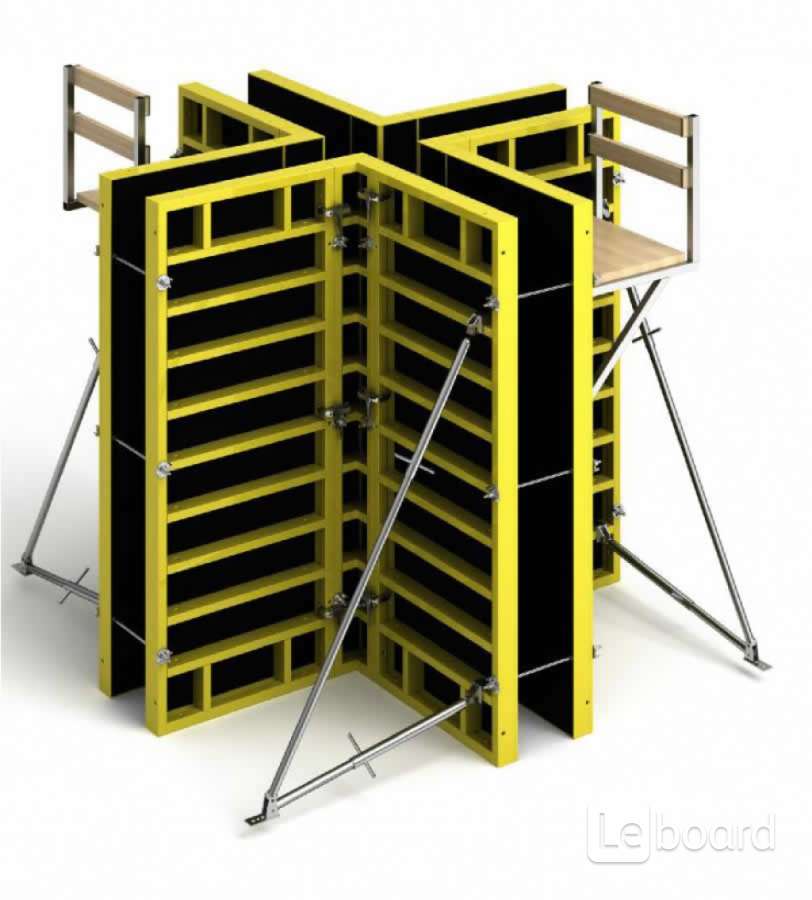

Стандартная разборно-переставная опалубка представляет собой комплект коробов или щитов разных размеров, а также ряд доборных деталей и крепежа. Из элементов системы можно собрать практически любые формы, поэтому применяется опалубка данного вида при сооружении самых разных деталей строительных конструкций. В состав комплекта входи два вида щитов:

• внешние, к которым устанавливают подкосы для закрепления в нужном положении;
• внутренние, которые непосредственно соприкасаются своими внутренними поверхностями с бетонным раствором.

Между собой параллельно расположенные внутренние и внешние щиты скрепляются системой хомутов и планок. Устанавливается опалубка вручную или при помощи грузоподъёмной техники, в зависимости от размера бетонной конструкции.

Благодаря тому, что из щитов, как из деталей конструктора, можно собирать самые разные формы, данный вид опалубки востребован для возведения различных сооружений, в том числе:

• арок;
• балок;
• фундаментов;
• перегородок и других конструктивных элементов здания.

Виды разборно-переставных опалубочных конструкций

Существует три основных вида разборно-переставной опалубки, разновидность выбирается в зависимости от поставленной задачи.

• Мелкощитовая. Считается наиболее универсальной, небольшие размеры щитов позволяют собирать разнообразные формы, причем многие конструкции могут быть собраны без применения спецтехники. Широко используется в частном и профессиональном строительстве.
• Крупнощитовая. Этот вариант конструкций используется для возведения массивных сооружений. Преимуществом конструкции является быстрота сборки, так как используются щиты большой площади. Для установки необходимо использование спецтехники.

• Блочная. Для сборки конструкций используют не плоские щиты, а объемные блоки. Блок-формы бывают разных размеров, поэтому конструкции могут собираться вручную и с использованием грузоподъёмных кранов.

Мелкощитовая опалубка

Название мелкощитовой инвентарной разборно-переставной опалубке дали из-за размера её основных элементов – щитов, максимальная площадь одного элемента не превышает 3 квадратных метров.

При этом вес элемента не превышает 50 килограммов, что позволяет монтировать формы вручную, силами строительных бригад. Этот вид широко применяют при строительстве:

• частных домов;
• колонн;
• фундаментов;
• проведения перепланировок в квартирах с установкой дополнительных перегородок и пр.

Несмотря на скромные размеры, конструкции, собранные из элементов, отличаются прочностью, они выдерживают давление до 0,5 Па. Кроме того, эта разновидность является практически универсальной, она позволяет:

• собирать пространственные блоки;
• строить большие формы, за счет соединения щитов;
• собирать конструкции для создания ступенчатых элементов.

В комплектацию входят:

• несущие каркасы щитов;
• палубы из стали или фанеры, которые крепятся на каркасы;
• распоры для регулировки пространственного положения;
• крепеж – винты, замки, скобы и пр.

Совет! На щитах заводского изготовления по периметру имеются перфорация для установки крепежа, это позволяет максимально быстро собирать нужные формы.

Крупнощитовая опалубка

Для возведения крупных сооружений используется крупнощитовая опалубка, её основное отличие заключается в габаритах щитов. Их размер варьируется от 3 до 20 квадратных метров, поэтому данная разновидность применяется, в основном, в профессиональном строительстве.

Если мелкощитовые формы можно монтировать вручную или краном, то крупнощитовую опалубку устанавливают только с применением строительной техники, поскольку вес элементов существенный. Комплектация этого вида не отличается от комплектации мелкощитовых форм, исключением является лишь то, что вместо распоров используются специальные домкраты.

Совет! При соблюдении правил эксплуатации и хранения элементы крупнощитовой опалубки способны выдержать до 500 циклов использования.

Подъемно-переставная опалубка

Этот вид опалубки похож на крупнощитовую, но имеет отличия в конструкции. В состав входят:

• внутренние и внешние щиты в форме прямоугольников и трапеций;
• несущие кольца;
• опорные рамы;
• аппараты радиального движения внешней части.

Формы используются для возведения объектов переменного сечения. После застывания нижнего яруса, конструкцию из щитов поднимают, наращивая высоту и изменяя её сечение путем частичного разбора. Таким образом, установку опалубки чередуют с выполнением заливки, что позволяет причислить эту разновидность к переставным моделям.

Монтаж и демонтаж конструкций

При применении монолитных строительных технологий процессу монтажа и демонтажа уделяется пристальное внимание. Так как от качества выполнения этих работ напрямую зависит качество сооружаемого объекта.

Для оптимизации трудозатрат при выполнении монтажно-демонтажных работ создана специальная система крепежей. Винты применяются для крепления параллельно расположенных щитов, а для последовательного соединения применяют замки.

Итак, использование разборно-переставных систем позволяет оптимизировать трудовые, временные и финансовые затраты на сооружение различных объектов по монолитной технологии. Мелкощитовые формы вполне успешно используются в частном строительстве, так как для их монтажа не требуется применения спецтехники.

Несъемная опалубка своими руками: как сделать, инструкция, советы

Технологии монолитного строительства постоянно развиваются. Несмотря на то, что материалов в этой работе участвует немного, способы их применения совершенствуются и по сей день. Одним из сравнительных новшеств в этой области является несъемная опалубка, которую научились использовать как для незаглубленных ленточных фундаментов, так и для стен подвала высотой в несколько метров.

Но если есть классический вариант щитовой опалубки, то для чего нужен этот? В чем смысл данного изобретения и так ли оно необходимо в строительстве? Можно ли установить несъемную опалубку своими руками?

Содержание статьи

Что собой представляет несъемная опалубка

Само слово «несъемная» подразумевает отсутствие демонтажа этого инвентаря после отвердения бетона. Такой способ помогает здорово сэкономить на устройстве опалубки и демонтажных работах. Однако эта же особенность делает такую опалубку одноразовой в использовании.

Принцип действия несъемной опалубки состоит в подборе материалов для ее ограничивающих стенок с учетом хорошей адгезии к бетону. Эти же материалы, находясь в грунте, не должны гнить или впитывать в себя влагу. Прочностные свойства их также должны удовлетворять требованиям расчетов по нагрузкам, действующим на стенки опалубки.

Виды фундаментов, для которых используется несъемная опалубка:

В качестве несъемной опалубки, например, для ленточного малозаглубленного фундамента, могут служить и естественные стенки грунтовой траншеи. В этом случае обходятся песчано-гравийной подушкой на донной ее части, арматурным каркасом и гидроизоляционной пленкой, устланной по боковым ее стенкам.

Общий обзор технологии несъемной опалубки. Показаны преимущества и сложности данного метода, уделено внимание нюансам установки опалубочных элементов, ее видам и свойствам.

Условия, при которых возможно применение данной технологии, следующие:

• Марка бетона – различие в плотности крепости бетона принято определять его марками, характеризующими его же и назначение. Этот номинал должен соответствовать заявленным проектным данным и быть одинаковым во всех частях фундамента;
• Сцепление бетона с арматурными элементами – должно быть прочным, адгезионным и полностью исключать коррозию, поскольку такая связь является главным правилом железобетона;
• Сцепление стенок опалубки – на это условие особенно необходимо обращать внимание при устройстве наружной части фундаментной опалубки, не заглубленной в грунт. Толщина этих стенок должна обеспечивать целостность их формы в процессе бетонирования, а также и при уплотнении бетона вибраторами;
• Адгезия опалубки с бетоном – для этого необходимо подобрать материалы, которые будут взаимодействовать с бетоном, не разрушая его и свою структуру в течение длительного времени эксплуатации фундамента;

Из чего делают несъемную опалубку

Материалов для изготовления несъемной опалубки множество. В частном малоэтажном домостроении для ее устройства используют листовое железо, ПСБ-С, XPS, фанеру. В промышленном строительстве наиболее популярны следующие:

1. Модульный пенополистирол (ПСБ-С, XPS) – структура этого материала такова, что из него можно «отлить» практически любую форму. Вспомним всем известную упаковку для бытовой техники. Для модульной несъемной опалубки не требуется каких-то особых форм. Однако ее строение имеет свои особенности. Воздух в гранулах полистирола не дает проникнуть влаге во внутрь его структуры, чем обеспечивает очень низкий коэффициент теплопроводности. Чаще всего несъемная опалубка из пенополистирола представляет собой небольшие прямоугольные модули. Они могут быть сборными или цельными. Сборные состоят из нескольких частей, соединяемых вставками из того же материала. Цельные имеют внутри перегородки, в нижней части которых оставляют открытую полость. Через нее бетонная масса растекается по всему элементу. Уплотнение бетона производят вибраторами, или вручную. Соединяют модули между собой на полиуретановую пену или специальный клей. Сегодня популярна полистирольная опалубка с готовой отделкой с внешней стороны фундамента диким камнем или его имитацией из гипса или бетона. Также на рынке присутствуют радиальные конструкции опалубочных модулей, позволяющие заложить фундамент эркеров, резолитов;

Преимущества

• Утепление фундамента;
• Модульные блоки легко подгоняются по размеру обычной ножовкой;
• Скорость монтажа опалубки увеличивается на 30% по отношению к съемной;
• Звукопоглащаемость – свыше 40Дб. При использовании штукатурки и листовых материалов еще выше;
• Плиты ППС позволяют производить заливку бетона даже в период отрицательных температур, достигая при этом высокой прочности на сжатие бетона;
• Уменьшение подготовительных работ по устройству фундаментной опалубки;
• Удешевление расходов на опалубочные работы и трудозатрат на них за счет легкости и простоты выставления модулей;
• Совмещение устройства фундаментного элемента и его теплоизоляции в один цикл работ;
• Универсальность технологии позволяет применять ее не только для фундаментных работ, но и для возведения несущих и прочих ограничивающих конструкций;

2. Арболитовые модульные блоки – данный материал представляет собой сочетание органического заполнителя (измельченной древесной щепы), химических добавок и вяжущего – портландцемента. Ввиду такого сочетания компонентов готовый материал приобретает новые свойства – прочность, долговечность, влагостойкость. Модульную опалубку отливают в специальные формы, которые различаются по назначению – стеновая, фундаментная опалубка. Соединение модулей между собой происходит в одних случаях с помощью пазо-гребневой системы, в других – простым стыкованием блоков с небольшими остаточными швами (до 6мм). Иногда их заполняют полиуретановой пеной или сажают блоки на клеевые растворы. Для улучшения теплоизоляции, в блоки добавляются фрагменты пенополистирола. В фундаментных работах такой материал применяется не часто, поскольку для этого его необходимо тщательно гидроизолировать.

Как соединяют щиты несъемной опалубки – специфика соединительных элементов

Несмотря на множество достоинств данной технологии, у нее есть особенности, которые нельзя упускать из виду. Речь идет о прочном и надежном закреплении листов ПСБ-С, XPS. Эти материалы не выдерживают ни один вид крепежа. Любые саморезы, шурупы, гвозди для скрепления их элементов абсолютно не подходят. Как же тогда соединяются отдельные модули несъемной опалубки?

В оригинальной опалубке для их соединения предусмотрены специальные скрепляющие элементы: стяжки с широкими шляпками, распорные перемычки, кронштейны и т.д.

Одним из самых практичных способов является следующий: на стержень соединительной перемычки надевается отрезок пластиковой трубы чуть большего диаметра самого элемента. Длина этого отрезка должна ровняться длине соединительного элемента. По окончании работ концевые шляпки обрубаются или выкручиваются, в зависимости от их предназначения. Отрезок пластиковой трубы изымается из полости монолита, а оставшееся отверстие зачикинивается, т.е. заделывается раствором. Однако сегодня для этого чаще всего предусматривают несъемные соединительные элементы из прочной пластмассы, способные выдержать не только вес армированного каркаса, но еще и натяжение в период бетонирования монолита.

Установка несъемной опалубки своим руками

Изготавливая фундамент с помощью несъемной опалубки своими силами стоит обратить внимание на следующие аспекты:

• Подготовительные работы – основание под фундамент должно быть тщательно подготовленным. Для этого в вырытом котловане или траншее делается песчаная или песчано-гравийная подушка. Ее слой достаточно небольшой – всего около 10-15см. Уплотняют этот слой автоматическими вибротрамбовками. Наличие такой подушки обязательно;
• Выставление по уровню – четко установить модули опалубки относительно уровня горизонта поможет лазерный или водяной уровень. Закрепить эти изыскания, а также и сами габариты фундамента можно с помощью деревянных колышков и строительного шнурка;
• Закрепление модулей опалубки – собранные в единую цепь модули опалубки необходимо закрепить так, чтобы они ни к воем случае не сдвинулись в процессе бетонирования и уплотнения бетона;
• Послойная заливка бетона – из-за большой плотности, бетон в несъемную опалубку заливают слоями, по 20-25см каждый, с попеременным их уплотнением вибраторами;
• Наружная и внутренняя отделка – сами по себе опалубочные материалы не являются завершенно-отделочными. Если к ним не прилагается дополнительный слой финишной отделки, ее обязательно необходимо сделать, как снаружи, применяя гидроизоляционные материалы, так и изнутри, например, гипсокартоном. Это требует дополнительных затрат, которые стоит учесть на стадии составления сметной документации.

Технология несъемной опалубки является вполне рациональным решением, как в условиях малоэтажного загородного строительства, так и для других видов зданий и сооружений. Такой инвентарь имеет множество преимуществ, полностью оправдывая звание высокотехнологичного строительного материала. При желании, с устройством и выставлением несъемной опалубки, а также ее бетонированием, справится даже не профессионал. А это значит, что данная технология, которая сегодня становится все популярней, будет широко применимой и в будущем.

Видеоролик посвящен заглубленному ленточному фундаменту, с выносом стен подвала на отметку нулевого этажа. Конструкция фундамента полностью возведена на основе несъемной модульной опалубки из пенополистирола. Сечение фундамента тавровое, высота вертикальной стенки фундамента – около 1м. Фундамент заливается в два приема: более широкая подошва, затем вертикальная стенка. Снаружи проводятся гидроизолирующие работы: оштукатуривание плиточным клеем по стеклосетке, обмазка битумной гидроизоляцией.

В данном видео показано устройство малозаглубленного ленточного фундамента прямоугольного сечения. Несъемная опалубка на основе плит XPS, выставляется на подготовленную утрамбованную площадку, стягивается специальными соединительными элементами из пластика, на которых размещается армирующий каркас. Процесс бетонирования сопровождается попеременным уплотнением вибратором.

Похожие статьи

Несъёмная опалубка своими руками

Строительные технологии, как и цифровые, развиваются крайне стремительно. Основное направление их развития – обеспечение дешевизны и надёжности построек. Например, технология несъёмной опалубки для фундамента ленточного типа позволяет даже при весьма скромном бюджете получать быструю постройку бетонных и железобетонных конструкций, которые отличаются высокими теплоизоляционными показателями.

Нужно заметить, что такой вид монолитного строительства появился довольно давно, более 15 лет назад и в последние годы приобрёл особую популярность. В первую очередь потому что технология вполне доступна и позволяет получать отличную теплоизоляцию. Такие дома строятся в течение нескольких суток. Обычно технология применяется при строительстве небольших коттеджей. Снижение затрат на строительство (при условии использования качественных стройматериалов) составляет до 40–45%!

Технология установки несъёмной опалубки для фундамента ленточного типа: нюансы строительства

Содержание статьи

Установка несъёмной опалубки для фундамента имеет несколько преимуществ, перед традиционными методами строительства и первое из них, это возможность получать крайне «тёплый фундамент», отвечающий действующим пожарным нормам. Благодаря превосходным качествам пенопласта фундамент защищён от плесени и грибков, чрезмерной влаги и гарантированно прослужит даже в весьма тяжёлых климатических условиях свыше 80 лет.

Покупатель должен тщательно следить, за качеством блоков, они имеют высокую плотность (вес одного может составлять более 1,5 кг), идеальную форму, при стыковке не образуют щелей, соединяясь герметично. Никаких подпирающих элементов в таких конструкциях быть не должно, блок должен устанавливаться сам по себе. Внутри он имеет специальные пазы, с помощью которых бетонная смесь сцепляется со стеновыми поверхностями.

Поставщик материалов должен быть проверенным, толщина стенок опалубки должна быть более 15 мм иначе она попросту не выдержит давления бетона и будет раздуваться.

Далее, загрузка бетона в конструкцию должна проходить только вручную, применение бетононасосов недопустимо.

При покупке блоков смотрите на их качество, оно должно быть идеальным, блоки не должны крошиться или отслаиваться. Иначе вам будет крайне сложно очищать бетонную конструкцию от всех этих остатков пенополистирола.

Обычно такая технология применяется для постройки небольших зданий, поэтому заливка бетона вручную не составляет больших трудностей.

Изготовление ленточного фундамента из несъёмных блоков довольно простое по своей технологии: в полость между плитами опалубки заливают бетон, если по проекту нужна повышенная прочность, то вставляется арматура. После заливки бетона и его застывания ничего не снимается, а пенопласт выполняет роль утеплителя.

Обычно заливку бетона производят слоями, обвязка арматуры производиться в самих блоках и не составляет проблем. При выполнении работ над фундаментом следует учитывать точное геометрическое расположение блоков в траншее. Допускается закапывание или обкапывание блоков до выполнения бетонных работ. Часто их укрепляют дополнительными элементами, так как если возникнут какие-либо трудности, будет невозможно установить, есть ли течь бетона или нарушение геометрии фундамента. По итогу пользователь получает тёплый и защищённый фундамент, при сниженных на 30–40% затратах на строительные работы по возведению нулевого уровня.

Технология возведения стен посредством несъёмной опалубки: нюансы строительства

Строительство монолитных домов с помощью несъёмной опалубки имеет много общего с обычным монолитным строительством. Например, фундамент должен иметь выпуски арматуры из бетона, это необходимо для обеспечения монолитности всей конструкции дома.

Далее, как и в любой другой конструкции, нужно позаботиться о гидроизоляции фундамента, иначе влага из грунта по цепочке может проникнуть в стены.

При укладке блоков опалубки стен на фундаменте необходимо размещать таким образом, чтобы вся арматура проходила только сквозь их полости, лишь на третьем ряду блоков можно скорректировать положение в отношении к горизонтальному уровню. По общему принципу процесс установки пенопластовых блоков-форм напоминает кирпичную кладку, здесь тоже существует перевязка элементов между собой.

Для стен вашего монолитного здания с использованием пенопластовой опалубки нужно использовать армированный каркас, состоящий не только из вертикальной, но и горизонтальной арматуры, уложенной в каждом ряде блоков. Заливать бетон можно уже после монтирования трёх рядов блоков. Обычно их так и заливают, через каждые три ряда.

Блоки должны быть плотными и не крошиться, иначе будут нарушения геометрии стен.

Также очень важно качественно соединять сами блоки и связывать их в ряды иначе могут быть просачивания бетона и нарушения геометрии (выдавливания полостей пенопласта наружу).

Из практики применение заливки бетона вручную является приоритетным способом. При правильном выполнении всех работ и качественных блоках выстроить стены можно за один рабочий день.

Как сделать саму несъёмную опалубку своими руками

Несмотря на тот факт, что к несъёмной опалубке из пенопласта предъявляются весьма жёсткие требования, изготовить её вручную можно попытаться и самому. Обычно технология потребует увеличения толщины стены на 10–15 сантиметров. Смысл в том, чтобы поместить в бетонную стену утеплитель (пенопласт или полистирол толщиной 100 миллиметров). В таких конструкциях роль несъёмной опалубки выполняет плоский шифер, а сам утеплитель размещается ближе к наружной части монолитной стены.

Для такой самодельной конструкции понадобится позаботиться заранее об изготовлении объёмного арматурного каркаса, имеющего вертикальные и горизонтальные элементы.

Обычно каркас проще увязать отдельно, и лишь затем поместить в полость опалубки.

В общем, технология строительства такая же: после установки каркаса арматуры и помещения теплоизоляционного материала, происходит заливка бетона. Среди недостатков этой технологии есть весьма существенный — необходимость в армировании с двух сторон, от теплоизолятора и противоположной стенки.

Обычно устанавливать такую опалубку сложно, необходимо делать специальные упоры для соблюдения одинаковых размеров стен, стягивающими элементами выступают обычно металлические шпильки с резьбой, регулирующие толщину стен закручиванием гаек с шайбами.

Кроме того, фасад зданий из такой самодельной несъёмной опалубки не получится оштукатурить декоративными штукатурками, единственным приемлемым вариантом станет использование вентилируемых фасадов, так называемого сайдинга. Однако технология имеет и преимущество, если между бетоном и шифером будет целлофановая прокладка, то опалубку можно будет легко снять. Это главное преимущество перед пенопластовой несъёмной опалубкой, ведь если захочется снять последнюю (пенопласт) с внутренней стороны стен, вам придётся приложить много усилий и времени.

Нужно заметить, что среди всех конструкций зданий, монолитные дома являются самыми прочными и долговечными. Для всех, кто решился строить свой дом, такая технология будет самой приемлемой и доступной.

Где купить блоки несъёмной опалубки

В последние десять лет купить несъёмную опалубку из пенополистирола можно не только у импортных поставщиков, но и у отечественных компаний, занятых выпуском строительных материалов.

При выборе того или иного поставщика лучше убедиться в качестве продукции лично, поэтому закупки через интернет лучше отменить.

Большинство строителей настоятельно рекомендуют если и пользоваться такой технологией, то обязательно проверить качество пенопластовых блоков лично. Они должны быть прочными и плотными (вес одного блока более 1,5 килограмма) иметь точные геометрически размеры, хорошо стыковаться друг с другом.

Если вы увидите, что эти блоки крошатся, из них сыплется пенопластовая крошка, а сами они мягкие и легко деформируются при незначительном усилии брать их категорически запрещено. Если вы купите такие, то вам придётся разбавлять бетон и подпирать опалубку внешних сторон, чтобы она не выпячивалась наружу или вовсе не сломалась.

Покупать блоки следует у официальных дилеров или напрямую у предприятий. Стоит заметить, что транспортировка таких блоков тоже весьма хлопотное дело и если поставщик не предоставляет услуги доставки, то нужно будет позаботиться о грузовике подходящей вместительности.

Видео

Посмотрите видео о том, как сделать несъёмную опалубку.

фразовых глаголов: разделяемые и неотделимые

Фразовые глаголы — это глаголы, состоящие из нескольких слов, которые состоят из двух частей: глагола и одной или двух частиц наречия или предлогов , которые создают значение, отличное от исходного глагола. Наиболее распространенные частицы или предлоги наречий: at, down, in, off, out, over и up .

• Сработала сигнализация от в 6:30. (произнесите звук)
• Мой профессор может пойти по часами на астрологию. (продолжение)
• Цена на газ выросла на более чем на 50%. (увеличение)
• Нам нравится выходить на улицу в пятницу вечером. (пойти в бар или клуб)

Многие фразовые глаголы принимают объект . Некоторые из этих фразовых глаголов разделяются (глагол и предлог могут быть разделены, помещает объект в середину ), в то время как другие неразделимы (объект должен стоять в конце, потому что глагол и предлог должны оставаться вместе ).

Разделимые фразовые глаголы

Если фразовый глагол отделяется, это означает, что вы можете разделить два слова и поставить прямой объект посередине.

« Запиши » — это пример отделяемого глагола. H

• Его ученики пишут вниз все, что он говорит.
• Его ученики пишут все, что он говорит вниз .
