Опалубка из рубероида для столбчатого фундамента: Опалубка из рубероида для столбчатого фундамента своими руками

Столбчатый фундамент – особенности и разновидности

Опалубка столбчатого фундамента определяется конкретным типом основания, потому что опоры могут возводиться различными способами:

Разновидность столбчатого фундамента

1. Деревянный столбчатый фундамент. Этот тип конструкции является устаревшим способом, хотя сейчас часто применяется для возведения временных и хозяйственно-бытовых сооружений. Имеет малый срок эксплуатации и сниженную прочность, также подвержен разрушению под воздействием внешних факторов.
2. Кирпичный тип. Здесь применяется кирпич, который прошел термическую обработку. Диаметр сечения устанавливаемых столбов должен быть не менее 400 мм.
3. Бетонные сваи с армированием. В данном типе основания диаметр свай может широко изменяться. Прост и доступен в производстве. Важной составляющей является выбор материала и типа опалубки. К примеру, можно использовать несколько слоев плотного рубероида, которые обвязываются проволокой, а полость внутри укрепляется арматурой.
4. Металлическая (или асбестовая) труба. Этот тип фундамента использует несъемную опалубку, которая бетонируется и закрепляется на все время эксплуатации здания.

Монтаж изготовленной опалубки на участке строительства осуществляется в соответствии с проектом. Ее устанавливают в ключевых местах будущего здания или сооружения – углы дома, соединения перегородок. Для дополнительного укрепления между узлами устанавливают вспомогательные опоры. Расстояние между столбами не должно быть больше 2 метров. При проектировании расположения столбов фундамента учитывается множество показателей, таких как свойства грунтов, нагрузка, создаваемая домом и прочее. Поэтому при выносе в натуру и возведении столбов нельзя отступать от проекта, чтобы не снижать надежность фундамента.

Особенности возведения столбчатого фундамента

Диаметр возводимого столба может быть различным, но наиболее популярным является 200 мм. Такой диаметр позволяет гарантировать прочность конструкции при минимальных затратах.

Важный параметр при возведении столбчатого фундамента – отметка глубины, на которую должна выйти опора. Для выявления данной величины существует 2 способа:

1. Если почва расположена к пучению, то необходимо выходить ниже глубины промерзания грунта.
2. Если грунт нестабильный, то важно дойти до несущего грунта.

к оглавлению ↑

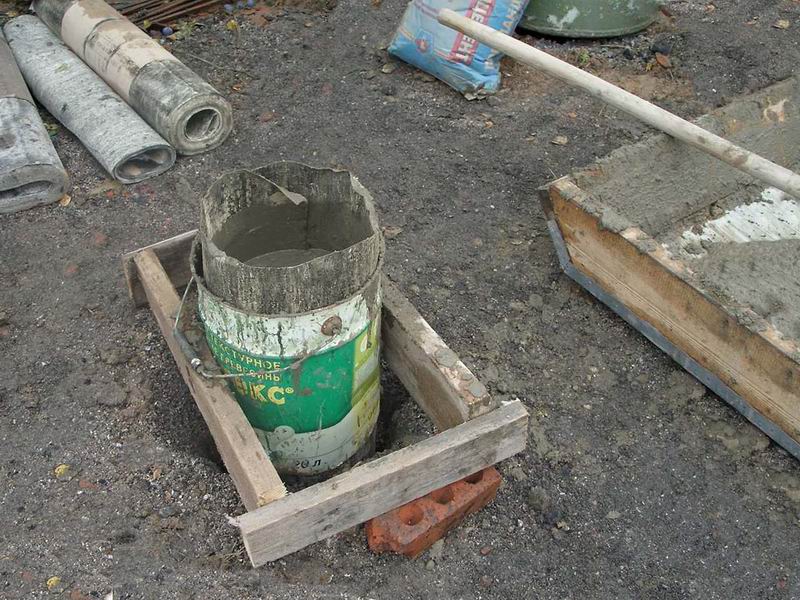

Технология изготовления опалубки из рубероида для столбчатого фундамента своими руками

Перед тем, как сделать опалубку для столбчатого фундамента своими руками, следует детально обсудить технологию с опытным архитектором и строителем. На каждом объекте есть свои особенности, которые накладывают ограничения на производство работ и вносят свои коррективы. Популярный вариант основания требует внимательного подхода к подготовительным работам.

Опалубка из рубероида для столбчатого фундамента имеет низкую себестоимость и при этом обеспечивает высокую надежность и прочность конструкции.

Перед тем, как приступать к работе, нужно точно определиться из чего сделать опалубку для столбчатого фундамента. Если принято решение использовать рубероид, то порядок выполнения работ следующий.

1. Подготовка материалов. На этом этапе необходимо выбрать прочный и целый лист рубероида. Длина должна быть около 2 метров, потому что примерно 25% рулона окажется под землей. После этого лист скручивают до диаметра 200 мм. При сматывании толщина должна равняться минимум 2 листам рубероида. Для крепления рулона используют проволоку.
2. Нижняя часть скрученного рубероида закрывается пакетом для изоляции. Таким образом рулон предохраняется от проникновения воды из котлована или ямы. Также пакет служит разделением между раствором и землей.
3. Если в возводимой конструкции предусмотрено расширение в нижней части ствола, то необходимо заготовить 4 арматуры, имеющие длину около 2,5 метров. Для правильного и точного армирования нижний край прута согнуть под прямым углом.
4. Для определения размера загиба края следует учитывать диаметр предполагаемого расширения. После этого каждый прут, который заготовлен соответствующим образом, сшивается в объединенный каркас для бетонирования. В этом случае необходимо использовать вязальные проволоки, потому что сварочные работы недопустимы. Прочность вязки должна быть умеренной, чтобы при установке каркаса в рубероид можно было подкорректировать его конфигурацию.

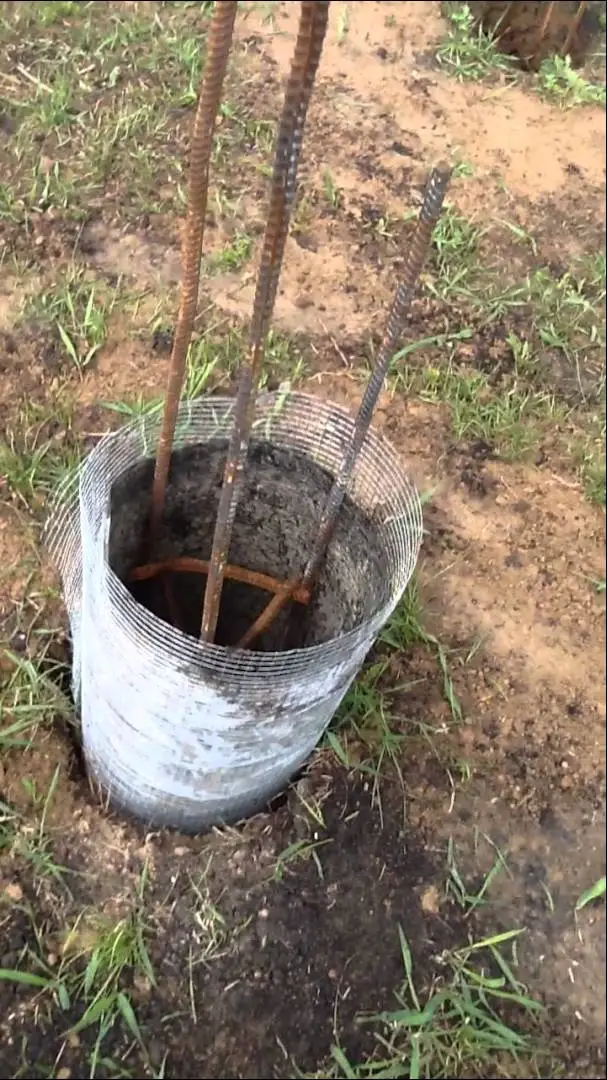

5. Полученный армированный каркас опускается в рубероидный рулон до самого дна, чтобы он уперся в основание. Бетонную смесь заливают в несколько стадий, чтобы получить оптимальный и прочный результат.
6. Сначала формируется пяточка опоры. Для этого в ствол сваи заливают небольшое количество бетона. Лить смесь нужно медленно, чтобы не повредить рубероид и не сместить расположение ствола опалубки.
7. После того, как первая стадия заливки завершена, нужно чуть приподнять рубероид. Таким образом, раствор заполнит основание колонны и создаст надежный упор для последующих работ.
8. Трубу рубероида опускают вниз. После этого армировочный каркас постепенно опускают на свое место и закрепляют. Важно достичь установленной глубины усадки арматуры в бетонную смесь.
9. Далее следует залить основание и выждать положенное время на застывание смеси. После этого можно переходить к следующему этапу строительства.

Важным параметром при создании столбчатого фундамента, является правильное соблюдение технологии. Особенности начинаются со стадии подготовки участка. Строителям необходимо сделать точную разбивку проектированного фундамента на участке застройки. После этого, в указанных точках выкапывают ямы необходимых габаритов.

На дне ямы устраивают утрамбованные подушки, имеющие мощность в 150 мм. Материалами служат щебень и гравий.

Рубероид часто применяют для гидроизоляции бетона. Собранная с его применением опалубка автоматически будет надежно защищена от влаги.

Сделанная по всем правилам опалубка для столбчатого фундамента своими руками способна гарантировать прочность конструкции и ее долговечность. При этом, строители сокращают финансовые затраты на строительство и ускоряют процесс возведения фундамента.

Столбчатый фундамент из рубероида может оказаться неожиданным решением, но на практике этот вариант выступает прекрасным решением для организации строительства. Съемная опалубка для столбчатого фундамента позволяет сократить расходы на возведение основания дома, при этом обеспечить прочность и долговечность конструкции.

Столбчатый фундамент своими руками: материалы, инструкция

• Главная
• Строим дом

В данной статье опишем процесс создания столбчатого фундамента из буронабивных свай с применением несъемной опалубки из рубероида.

План статьи:

Преимущества и недостатки столбчатых фундаментов из буронабивных свай
Проектирование столбчатого фундамента
Материалы для изготовления столбчатого фундамента
Инструменты для изготовления столбчатого фундамента

Поэтапная инструкция

Разметка участка
Бурение скважин
Делаем уширения внизу скважин
Создаем несъемную опалубку из рубероида
Создаем арматурные каркасы для наших свай с возможностью армирования пятки сваи
Поэтапная инструкция по работам формирования сваи в скважине с уширением

Достоинства и недостатки столбчатого фундамента

Преимущества

• Экономичный. Требует меньше материалов, а именно  бетона и арматуры, по сравнению с ленточным и плитным фундаментом.
• Не требует изготовления съемной опалубки. Используется несъемная опалубка, на изготовление которой тратится небольшое кол-во времени.
• Фундамент из буронабивных свай легко можно сделать самостоятельно без привлечения спецтехники и наемной силы.

Недостатки

• В отличие от ленточного нет возможности сделать погреб и цокольный этаж.
• Требуется более детальное проектирование в отличие от ленточного и плитного.

Средний срок службы столбчатого фундамента из буронабивных свай:  150 лет.

Проектирование столбчатого фундамента из буронабивных свай

1. Рассчитывается общий вес будущего дома.

2. Делаем экспертизу грунта (пробное бурение). Узнаем несущую способность грунта, уровень грунтовых вод (УГВ) и глубину промерзания грунта (ГПГ).

3. Рассчитываем количество столбов нашего фундамента и их расположение по периметру дома. Расчет будет зависеть от 2 факторов:

• Столбы должны нести полную нагрузку от дома. При расчете учитывается несущая способность грунта. Для того, чтобы увеличить площадь опираемой поверхности на грунт используется уширение внизу столба (среднее значение диаметра пятки 400-600 мм).
• Расстояние между столбами должно быть в пределах 1-3м (среднее значение 1,5-2м).

Калькулятор Столбы-Онлайн v.1.0 — проектирование столбчатого фундамента.

Материалы

Несъемная опалубка:

• Рубашка из рубероида (самый экономичный вариант).
• Трубы ПВХ (желательно оранжевые для внешней канализации).
• Асбесто-цементные трубы.
• Любые другие трубы, которые имеют подходящий диаметр, хорошею геометрия, достаточную прочность и жесткость (трубы дымохода и т.п.)

Рубероид	ПВХ трубы	А/Ц трубы	Трубы дымохода

Материалы для столба с уширением. Несъемная опалубка: рубероид

1. Арматура. Д10-Д12. Для арматурного каркаса вязальная проволка.
2. Бетон М150-М400. Цемент+песок речной крупный + щебень 5-20фр (чем меньше фракция щебня тем лучше).
3. Несъемная опалубка: рубероид.
4. Мусорный мешок (плотный 120л). Для формирования пятки (уширение внизу столба).
5. Скотч. Для крепления мусорного мешка и для скрепления рубероида. Стретч-пленка для скрепления рубероида.

Рубероид	Бетон	Арматура	Мусорный мешок	Скотч

Инструменты

1. Бур. Можно использовать садовый, ТИСЭ либо самодельный. Вместо бура можно использовать автоматизированную технику либо аналог. Длина бура должна быть чуть больше глубины промерзания. Если ручка бура короткая, то необходим будет удлинитель, который можно либо купить вместе с буром либо сделать самостоятельно.

Бур ТИСЭ с удлинителем	Бур садовый с удлинителем

2. Для создания уширения внизу будем использовать бур ТИСЭ либо самодельный инструмент. Например, штыковая лопата с обрезанными краями. Штык 10см + если нужно удлинение ручки лопаты.

Уширение буром ТИСЭ	Уширение штыковой лопатой

3. Если бетон будем изготавливать самостоятельно, то нужен следующий инструмент:
1. Бетономешалка
2. Мастерок
3. Ведро
4. Лопата совковая

Бетономешалка	Мастерок	Строительное ведро	Совковая лопата

Инструкция по строительству буронабивного свайного фундамента с уширением

Разметка участка

1. Устанавливаем обноску для натягивания бечевки, по которой будем отмечать расположение столбов (свай). Вместо обноски можно просто использовать колышки либо арматуру, прочно закрепленную в почве. Предварительно перед размещением обноски у нас должен быть составлен проект по кол-ву и расположению столбов.

Натягиваем бечевку (шнур, толстую нить либо любой аналог) для разметки расположения будущих свай. Места пересечения бечевки будут являться центрами скважин. В нашем примере расстояние между центрами столбов сделаем 2м. При условии, что диаметр буронабивной сваи у нас 25 см, следовательно, расстояние между сваями получится 1,75м.

2. Намечаем центры будущих скважин. Для данной задачи будем использовать отвес, который будет опускать с мест пересечения бечевки.

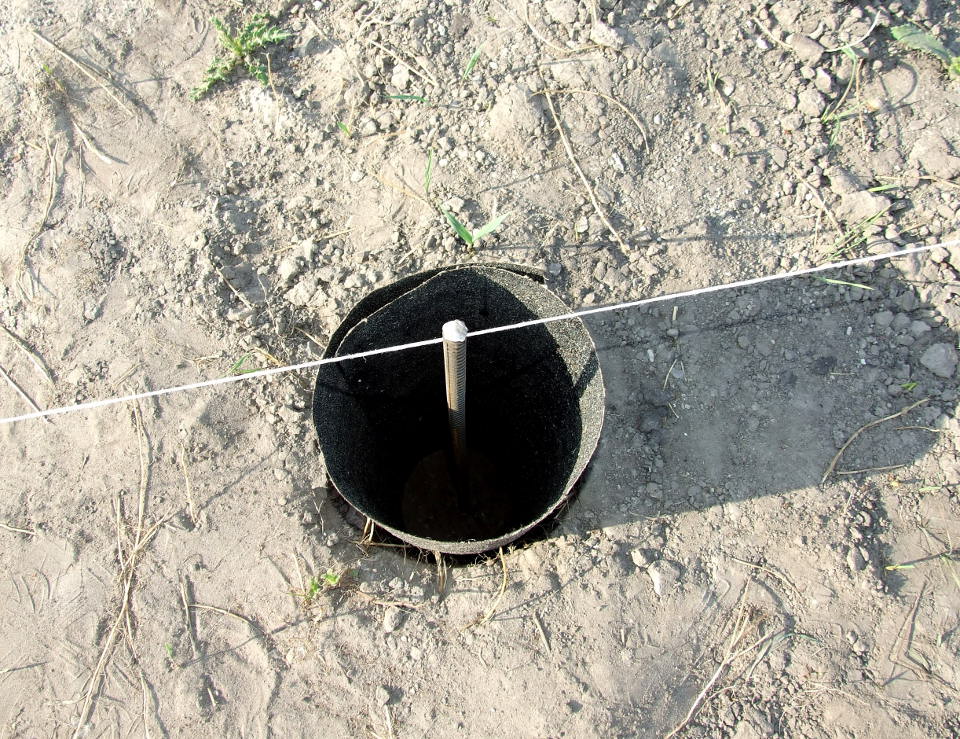

3. Вбиваем колышек точно по отвесу. Вместо колышка можно использовать все что угодно, главное чтобы надежно держалось в земле и было заметно, чтобы случайно не сбить.

В итоге получаем размеченный участок под будущие столбы. Обноску убираем, чтобы она нам не мешала. Остаются только колышки.

Более подробную инструкцию по разметке фундамента можно прочитать в статье: Разметка под фундамент. Правила построения прямоугольного фундамента. Для столбчатого фундамента: Разметка под столбчатый фундамент с ростверком.

Бурение скважин

Бурим скважины под сваи. В данном примере диаметр ям будем делать 25 см. на глубину ниже глубины промерзания для данной местности. Предположим, глубина промерзания у нас 1,5м, следовательно, бурить будем на глубину порядка 1,7м.

Для расчета глубины промерзания грунта можно воспользоваться нашим калькулятором: Расчет глубины промерзания грунта.  © www.gvozdem.ru

Для бурения можно использовать бур ТИСЭ  с диаметром 25см, садовый бур  диаметром 25см либо автоматизированную технику.

Еще важный момент. Пробурить можно сразу все скважины. Но в некоторых случаях целесообразно бурить по одной скважине и сразу заливать бетонную смесь (бетон). Это связано с погодными условиями в виде дождя либо высоким залеганием грунтовых вод. Вода будет подмывать грунт стенок скважины, в результате чего он будет осыпаться, а это нам совсем не нужно.

Делаем уширения  внизу скважин

Для чего это нужно.  По уширению в скважине будет сформирована пятка столба, которая будет выполнять 2 задачи: увеличение несущей способности столба и препятствие выдергиванию сваи касательными силами во время промерзания пучинистых грунтов.

План работ. Для данной задачи можно использовать бур ТИСЭ специально предназначенной для этой цели. Он позволит сделать уширение диаметром 40-60 см. Но стоит заметить, что в плотном грунте данным приспособлением очень сложно работать. Поэтому желательно все проверить при пробном бурении во время проектирования столбчатого фундамента.

Есть альтернативный и бюджетный способ сделать уширение с помощью модернизированной штыковой лопаты. Для этого необходимо обрезать края полотна лопаты, чтобы рабочая область была в пределах 10см. Ну и удлинить ручку лопаты, если это нужно. Для того чтобы поднять грунт от такого уширения можно воспользоваться каким-нибудь приспособлением, либо просто пробуриться глубже и весь грунт от нашего уширения сгрести в это углубление. Главное не забудьте потом утрамбовать наше «захоронение».

Создание несъемной опалубки из рубероида

1. В качестве опалубки для буронабивного фундамента в данном примере будем использовать  самый экономичный вариант, а именно рубероид.

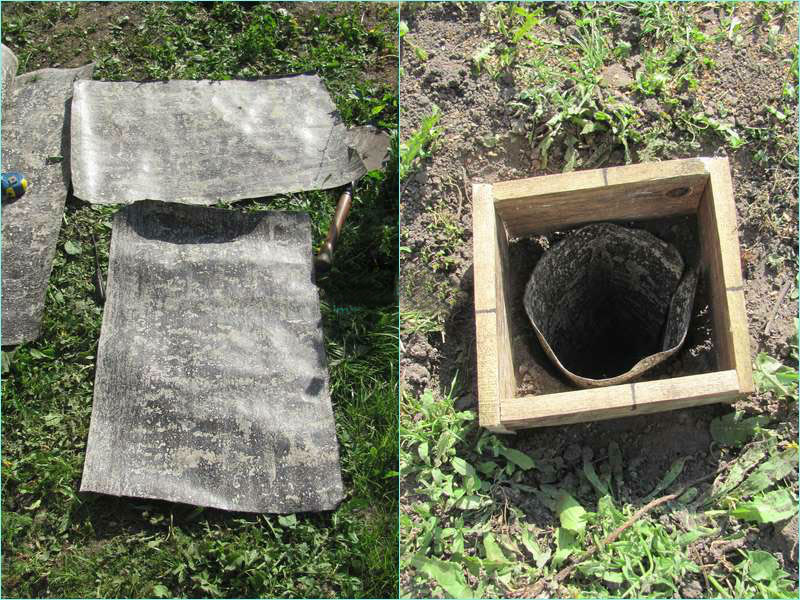

Подготавливаем кусок рубероида нужной нам длины. В нашем примере нам нужен кусок длиной 2м (1,7 м под землей – 0,3м уширение без рубероида + 0,3м над землей + 0,3м запас для обрезки по уровню). Скручиваем рубероид нужного нам диаметра (25см) в виде трубы. Для данной задачи лучше использовать некий шаблон, на который будем накручивать рубероид. На примере у нас металлическая труба. Шаблон можно сделать самостоятельно, проявив смекалку. Вариантов много.

После того как рубероид накрутили (толщина в 2 слоя) необходимо зафиксировать полученную рубашку из рубероида от раскручивания. Здесь нам поможет широкий упаковочный скотч. Скрепим в 4 местах (можно и больше, главное чтобы надежно). Если у вас рубероид с пылевидной посыпкой, то скотч к нему не пристанет. Есть вариант обмотать гильзу из рубероида сначала стретч-пленкой а затем уже скотчем. Это также придаст большую жесткость вашей опалубке.

2. Крепим мусорный пакет к низу опалубки из рубероида. Для чего это нужно. Если у вас высокие грунтовые воды либо просто стоит вода от дождей, то лить бетон в воду не рекомендуется. Также пакет будет являться неким барьером между грунтовой средой и бетоном. По технологии ТИСЭ пакет не используется. Цементное молочко попадает напрямую в грунт образуя грунтобетон, что является дополнительным усилением для опоры (со слов Яковлева – автора технологии ТИСЭ).

Не стоит путать мусорный мешок для помойного ведра с мусорным пакетом 120л, в который на субботниках собирают мусор. Он большой и достаточно плотный. Вот его и будем использовать. Крепим его к низу нашей опалубки скотчем. Опалубка из рубероида у нас подвижная, поэтому постарайтесь использовать скотч, чтобы он действительно крепко зафиксировал пакет (усиленно обмотать скотчем край пакета к рубашке из рубероида). © www.gvozdem.ru

3. Ту часть пакета, которая у нас будет использоваться под уширение можно аккуратно  спрятать в трубу опалубки.
Важно! Продумайте размещение пакета, чтобы во время заполнения бетона не образовалось складок, которые могут сделать наше уширение не цельной конструкцией.

Создаем арматурные каркасы для наших свай

Для данной задачи будем использовать арматуру с диаметром 10мм. Арматурный каркас можно изготавливать в 2 вариантах: с армированием уширения столба и без армирования уширения. Насколько нужно армирование уширения столба вопрос спорный и может быть решен только в результате точных проектных расчетов с учетом всех технических характеристик материалов, нагрузок и с учетом всех возможных факторов. Поэтому в данной статье пойдем по сложному пути и рассмотрим более надежный вариант армирования пятки столба.

План работ. Заготавливаем 4 прутка длиной  где-то 2,4 м (1,65м в земле + 0,3м над землей + 0,3 для связи с ростверком + 0,1м для пятки столба). Для армирования уширения столба будем загибать концы арматуры, чтобы она имела вид буквы L. Длина загиба будет зависеть от диаметра пятки в том месте,  где будет происходить ее армирование (3-5 см от низа уширения). В нашем случае длина загиба  где-то около 10-13см. После того как прутки у нас готовы сшиваем их в арматурный каркас. Сварка здесь, разумеется, не подходит, поэтому связывать будем с помощью вязальной проволоки. При этом связь делаем не очень прочной, чтобы была возможность прокрутить арматуры по своей оси. Желательно сделать засечки на концах верха арматуры, чтобы был ориентир, на сколько крутить арматуру, чтобы она разместилась в нашем уширении под нужным углом.

Если вы решили делать арматурный каркас без армирования уширения, то в этом случае делаем все то же самое, что и выше, только связь арматур делаем жесткой (сваркой либо вязальной проволокой).

План работ по формированию столба с уширением

1. Опускаем нашу опалубку в скважину до конца.

2. Заливать столб бетоном будем в два приема.
Вначале заливаем смесь бетона для создания пятки буронабивной сваи. Много сразу заливать не стоит, так как и сложно поднимать опалубку будет и слишком большая нагрузка на пакет. Регулируйте заливку на свое усмотрение.
Для расчета состава бетона предлагаем воспользоваться нашим сервисом: Калькулятор по расчету состава бетона.

3. Поднимаем наш стакан из рубероида вверх на высоту уширения. В результате залитый бетон заполняет пакет и формирует пятку нашего столба. Затем немного придавливаем опалубку вниз.

4. Вставляем арматурный каркас в опалубку и продавливаем его в раствор бетона до нужной нам глубины.

5. Разворачиваем прутки арматуры по оси для армирования пятки столба. Как это сделать и как армирование пятки будет выглядеть, смотрим на рисунках ниже.

6. Выводим столбы в один уровень. Когда бетон немного схватится и опалубка уже будет зафиксирована, размечаем с помощью лазерного уровня либо гидроуровня общий уровень всех буронабивных свай. В виде отметки на опалубке из рубероида можно использовать саморез либо гвоздь, воткнутый в опалубку на отмеченном уровне. Вот до этой отметки мы и будем заливать бетон в наши сваи.

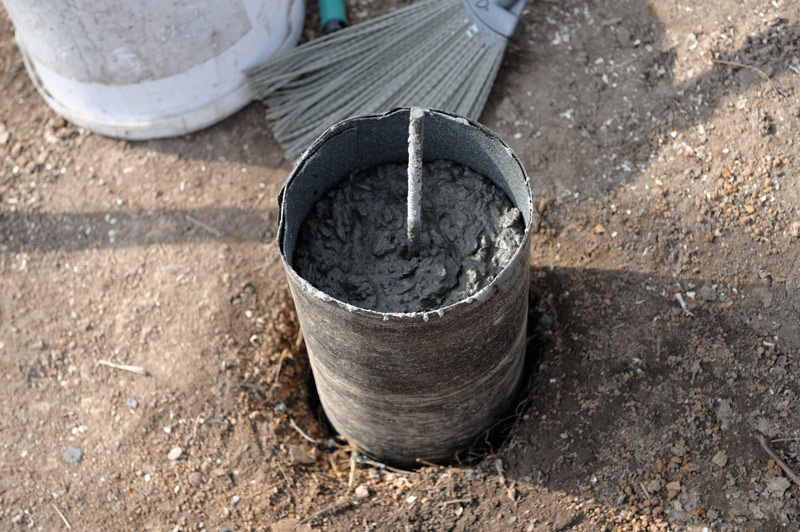

7. Заливаем бетон до отметок уровня с обязательным уплотнением раствора с помощью вибрирования либо штыкования. Для штыкования можно использовать обычную арматуру Д10-Д12. Для того чтобы не повредить надземную часть опалубки во время заливки бетона можно соорудить некий съемный жесткий каркас. Для этой роли подойдет кусок металлической трубы, близкого к нашей опалубке диаметром. Можно соорудить просто опалубку из досок, которую будем переносить от одного столба к другому во время заливки.


После заливки бетон должен созреть. Чтобы не допускать его пересыхание в первые дни можно насыпать мокрых опилок на верх столба и закрыть пакетом.

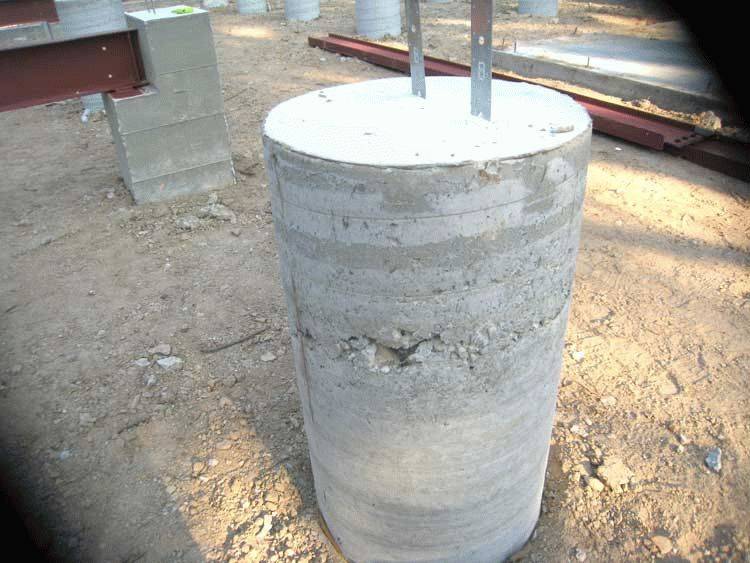

Если вы собираетесь строить каркасный дом, то для связи столба с обвязкой из бруса используют анкера (шпилька с гайкой) залитые в бетон столба. Подробную инструкцию можно посмотреть в статье: Монтаж анкера для связи столба и обвязки из бруса.


8. Подрезаем нашу опалубку по отмеченному уровню.

Так будет выглядеть готовый столбчатый фундамент из буронабивных свай. © www.gvozdem.ru

Заключение

Как видим создание столбчатого фундамента своими руками посильно даже одному человеку. В этом одно из главных его  достоинств, для любителей делать все своими руками без привлечения наемной силы и спецтехники. Ну и нельзя забывать, что здесь существенная экономия материалов в отличие от ленточного фундамента и тем более монолитной плиты.

Похожие статьи:

• Монтаж анкера для связи столба и обвязки из бруса
• Столбчатый фундамент из пластиковых труб (ПВХ)
• Столбчатый фундамент из асбестоцементных труб
• Столбчатый фундамент из дерева
• Столбчатый фундамент из кирпича
• Подборка видео по столбчатому фундаменту

Полный подробный обзор строительства опалубки

Главная Блог Полный подробный обзор строительства опалубки

Итак, что такое опалубочное строительство простыми словами? Такая конструкция помогает получить желаемую форму конструкции путем заливки бетона в форму. Форма используется для формирования бетона различных структурных форм, таких как балки, колонны, оболочки и плиты для строительства. Опалубки бывают двух типов: многоразовые опалубки, также известные как панельные формы, и одноразовые опалубки или стационарные формы.

Основное назначение опалубки – обеспечить неповрежденную поддержку железобетону до тех пор, пока он не наберет достаточную прочность. В зависимости от материалов опалубка может быть из стали, дерева, пластика и стеклопластика, причем древесина является наиболее распространенным материалом для изготовления опалубки.

Строительство опалубки — это процесс, помогающий строить здания. Проблема строительства зданий заключается в отсутствии поддержки веса материалов. Опалубка решает эту проблему, создавая прочную основу для использования в качестве фундамента для новой конструкции. Бетон является одним из самых популярных материалов, используемых в строительстве зданий.

Опалубка помогает защитить конструкции зданий от неблагоприятных погодных условий. Процесс возведения опалубки прост: рабочие устанавливают временные формы по обе стороны от фундамента и заливают в них бетон, создавая прочное основание. После того, как он затвердеет, формы удаляются, и поверхность может быть отделана другими материалами.

Требуемые свойства при строительстве опалубки

• Опалубка должна быть достаточно прочной, чтобы противостоять давлению и весу бетона.
• Строительство опалубки должно быть экономичным с точки зрения общей стоимости.
• При строительстве опалубки опалубка должна иметь достаточную водонепроницаемость, чтобы избежать протечек в швах.
• Опалубка должна быть достаточно прочной, чтобы сохранять форму бетона без каких-либо деформаций.

Типы Строительство опалубки :

В зависимости от материалов опалубки подразделяются на различные категории. Эти опалубки используются в строительстве опалубки, чтобы придать желаемую форму бетону.

• Деревянная опалубка: Деревянная опалубка является одним из наиболее часто используемых конструкций информоконструкций . Пиломатериалы и фанера являются отличными материалами для деревянной опалубки. Древесина обеспечивает хорошую термостойкость, чтобы предотвратить значительные повреждения в холодных регионах. Древесина легкая, с ней легко обращаться, и ее можно легко распилить в любую требуемую форму.
• Стальная опалубка: В стальной опалубке используются алюминий, магний и сталь. С точки зрения длительного использования стальная опалубка экономична, так как ее можно использовать повторно чаще. Стальные опалубки легко монтируются и используются в большем количестве. Эти опалубки достаточно прочны, чтобы выдерживать большие нагрузки, и более долговечны, чем деревянные опалубки.
• Пластиковая опалубка: Этот тип опалубки обеспечивает гладкую отделку бетона, так как имеет непроницаемую поверхность. Несущая способность пластиковой опалубки низкая и менее прочная, чем стальная. Пластиковые опалубки легкие и очень удобны для сложных форм и специальных функций.

В зависимости от формы опалубки подразделяются на следующие типы, используемые в конструкциях опалубки .

• Опалубка колонн
• Beam Formwork
• Slab Formwork
• Wall Formwork

Importance of Formwork Construction :

• Time Management: Good Formworks reduced the floor время цикла возведения от пола до пола и снижены сроки проекта, необходимые для возведения опалубки .
• Хорошее качество: Тип опалубки позволяет обеспечить качественную отделку поверхности и построить прочный бетон.
• Соображения безопасности: Современные системные опалубки обеспечивают решения против больших нагрузок и обеспечивают структурную безопасность и безопасность рабочих.
• Планирование проекта: Надлежащее управление опалубкой помогает эффективно настроить движение, максимизировать повторный внешний вид, минимизировать затраты и своевременно использовать.

Заключение

Исходя из вышеизложенного, мы можем сделать вывод, что опалубка s должна быть изготовлена ​​из качественных материалов, и она должна быть правильно сконструирована при строительстве опалубки. Тип опалубочных материалов, используемых в строительстве, зависит от характера строительства, наличия материалов и стоимости. В этой статье также содержится информация, касающаяся вопросов безопасности, планирования проекта и экономической важности опалубочной системы.

Предыдущие Articlecolliers нанимают еще одного лидера отрасли, чтобы укрепить свои возможности в West India

Следующее оборудование ArticleConstruction. Раскрытие и витрина по адресу Excon 2021

Самые популярные

Hot News

55

. БОЛЬШЕ ИСТОРИЙ

Как рассчитать и измерить опалубку | hipages.com.au

Как рассчитать опалубку для колонн

Опалубка необходима для поддержки вертикальных бетонных форм, таких как колонны, колонны, столбы, валы, стойки и стены.

Для квадратных или прямоугольных форм рассчитайте периметр основания и умножьте его на высоту.

Для круглых или эллиптических колонн вычислите площадь, умножив длину окружности (2πr) на высоту.

Если вы занимаетесь ремонтом дома с использованием бетона, вам понадобится опалубка, чтобы удерживать его на месте, пока он затвердевает. Знание того, как рассчитать опалубку, позволит вам заказать достаточное количество материалов и более точно составить бюджет вашего проекта.

Следуйте этому руководству, чтобы узнать, как измерить необходимую опалубку. Если вы не хотите рассчитывать опалубку самостоятельно, вы можете нанять профессионального сметчика опалубки, чтобы он позаботился об этом.

Узнайте больше: Что такое опалубка?

Как измерить опалубку

Хотя вы будете заказывать бетон по объему, опалубка измеряется по площади. В частности, область, которая фактически будет соприкасаться с бетоном. Это означает, что расчеты будут производиться в квадратных метрах (или квадратных миллиметрах, если требуется большая точность).

Чтобы измерить площадь опалубки, необходимой для поддержки вашей бетонной конструкции, умножьте периметр или длину окружности на длину/высоту конструкции. Для каждой стороны бетона потребуется свой расчет опалубки, а более сложные или неправильные формы потребуют более сложных расчетов.

Как рассчитать опалубку для перекрытий

Если вы кладете бетонную дорожку, проезд, фундамент или другое основание или ровную поверхность, вам нужно только знать, как рассчитать площадь опалубки.

· Для простых квадратных и прямоугольных форм просто умножьте длину на ширину, чтобы узнать, сколько опалубки вам нужно.

· Для круглого основания умножьте квадрат радиуса на число пи (πr²).

· Для неправильных форм разбейте их на более простые квадраты и прямоугольники и сложите общую площадь поверхности.

Как рассчитать опалубку для колонн, стен и столбов

Опалубка необходима для поддержки вертикальных бетонных форм, таких как колонны, столбы, столбы, валы, стойки и стены.

· Для квадратных или прямоугольных форм рассчитайте периметр основания и умножьте его на высоту.

· Для круглых или эллиптических колонн вычислите площадь, умножив длину окружности (2πr) на высоту.

Если вы делаете опалубку самостоятельно, фанера, опирающаяся на деревянный каркас, является наиболее экономичным вариантом, но это не вариант для круглых или неправильной формы колонн. Для этого требуется металлическая опалубка, которую, возможно, потребуется установить профессионалу.

Как рассчитать опалубку для балок и ферм

Опалубку для бетонных балок, ферм и других горизонтальных опалубок следует устанавливать только с трех сторон, при этом опалубка должна поддерживать две вертикальные стороны и нижнюю поверхность. Верхнюю часть следует оставить открытой.

Сложите длины трех сторон, затем умножьте на пролет балки, чтобы рассчитать необходимую площадь опалубки.

Квадратные и прямоугольные балки и фермы могут быть изготовлены из фанеры, поддерживаемой пиломатериалами или металлом. Круглая опалубка должна быть изготовлена ​​из металла.

Пример расчета опалубки

В качестве примера расчета опалубки для колонн предположим, что вам необходимо рассчитать опалубку для квадратных бетонных столбов размером 0,2 м в длину, 0,2 м в ширину и 3,0 м в высоту. В опалубке используется фанерная опалубка размером 1,2 м х 2,4 м, поддерживаемая деревянным каркасом.

Чтобы оценить, сколько фанерной опалубки вам нужно купить, вам нужно умножить периметр на высоту, чтобы получить площадь поверхности, необходимую для одной колонны, а затем умножить на количество необходимых вам колонн. Наконец, вам нужно оценить, сколько фанеры вам понадобится.

Шаг 1: Рассчитайте периметр бетона

Рассчитайте периметр, сложив длины четырех сторон (a, b, c, d) и добавив дополнительные 0,2 м для перекрытия швов.

В этом примере расчет:

Периметр = A + B + C + D + 0,20

Периметр = 0,2 + 0,2 + 0,2 + 0,2 + 0,2

Периметр = 1,0 м

Шаг 2. : Расчет площади бетонной поверхности

Умножьте периметр на высоту колонны, чтобы получить площадь поверхности фанерной опалубки.



Площадь = Периметр x Высота

Площадь = 1,0 x 3,0

Площадь = 3,0 м² Общая площадь всех бетонных колонн составит:



Общая площадь = площадь x количество колонн

Общая площадь = 3,0 x 8

Общая площадь = 24 м²



Рассчитайте площадь поверхности фанеры того размера, который вы используете. В этом примере используется фанера размером 1,2 х 2,4 м.



Площадь фанеры = длина x ширина

Площадь фанеры = 1,2 x 2,4

Площадь фанеры = 2,88 м²



из одного куска фанеры. Это говорит вам, сколько фанеры вам нужно купить.



Необходимое количество фанеры = Общая площадь / Площадь фанеры

Необходимое количество фанеры = 24 / 2,88

Необходимое количество фанеры = 8,333



Это означает, что вам нужно будет купить 9 кусков фанеры 1,2 х 2,4 м вместе с подходящей опалубкой для поддержки.



Общие проблемы с размерами опалубки

Сложность расчета опалубки во многом зависит от формы бетонной формы, которую вы поддерживаете. В то время как квадратная или прямоугольная форма будет простой для расчета и подходящей для модульной опалубки, круглая или неправильная форма может быть более сложной и требует индивидуального изготовления.
