Опалубка из пенопласта для фундамента: инструкция по конструированию, преимущества и недостатки

инструкция по конструированию, преимущества и недостатки

Содержание

• Технология применения несъемной опалубки из пенополистирола
• Преимущества и недостатки несъемной опалубки
• Где купить несъемную опалубку?

Для заливки фундамента необходим формующий элемент, который будет удерживать жидкую массу бетона. Для этого традиционно применяют опалубку из деревянных щитов, которая является съемной. На возведение опалубки уходит много времени. Ее приходится крепить множеством элементов, а после заливки снова разбирать. Применяется также несъемная опалубка, которая остается в грунте после заливки. Новые инновационные технологии позволили создать несъемную опалубку, которая собирается как детский конструктор. Наиболее известна в последнее время опалубка для фундамента из пенополистирола, при использовании которой все процессы создания фундамента остались неизменными, кроме способа формирования самой опалубки.

к содержанию ↑

Технология применения несъемной опалубки из пенополистирола

• Подготовка к возведению фундамента

Рассмотрим подробно весь процесс создания фундамента.

Конструкция опалубки из пенополистирола

Когда готов проект и известны размеры фундамента, для него следует расчистить и выровнять площадку. После этого производится ее разметка, по которой начинают определяться основные контуры фундамента. В традиционном варианте далее следует вырыть траншею по размерам контура, уложить в нее подушку из смеси песка и щебня, а после смонтировать опалубку. Подушка способствует выравниванию нагрузок, дренажу и является теплоизолятором. Типовая съемная опалубка представляет собой сложную конструкцию из дерева, включающую множество элементов. При этом нужно обладать определенными навыками и умением. На этом этапе проявляются существенные отличия новой технологии создания несъемной опалубки.

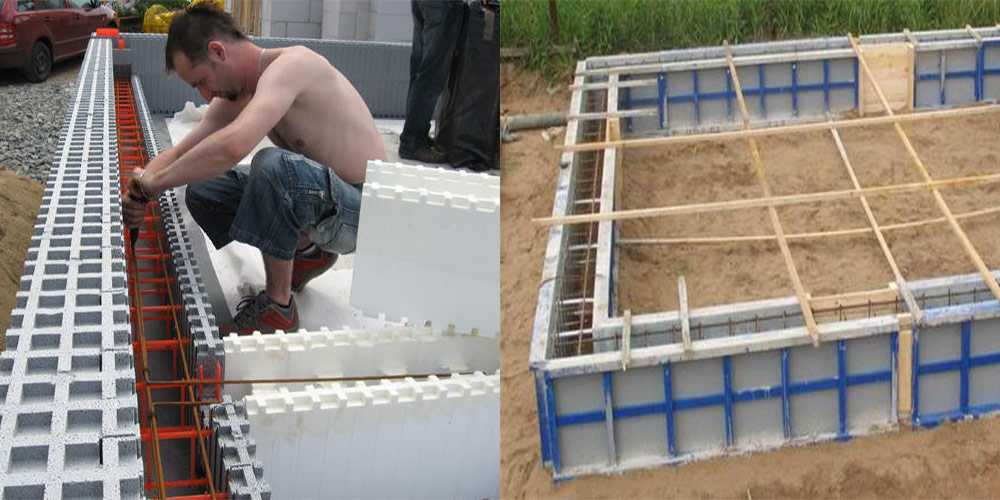

• Сборка несъемной опалубки

Как сделать опалубку фундамента из пенополистирола? Всем известен детский конструктор «Лего», который собирается из кубиков с выступами и впадинами. Выступы одного кубика вставляются во впадины другого, и в результате получается монолитная конструкция. Аналогичным образом создается новая опалубка. Выступы и впадины у каждого блока опалубки находятся соответственно снизу и сверху. Она собирается из отдельных блоков с перемычками внутри. Тело блока и перемычки созданы из одного материала — пенополистирола. Ширина полостей внутри блоков рассчитана на ширину фундамента. Опалубка также делается из отдельных элементов, а затем собирается в единую конструкцию. Блоки могут быть цельными и разборными. Разборная конструкция блока применяется для сборки фундамента по нетиповому варианту.

Чтобы блоки удерживали бетон, в песчано-гравийную подушку забиваются арматурные прутья, на которые будут насаживаться блоки. Затем сверху подушки заливается слой бетона, которым выравнивается дно до горизонтального уровня.

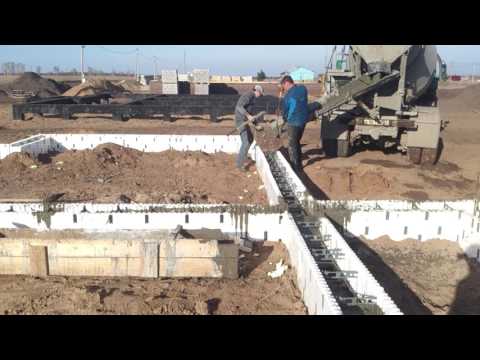

После застывания выравнивающего слоя монтируется опалубка для фундамента из пенополистирола. Блоки пенополистирола насаживаются на арматурные прутья, торчащие снизу траншеи. Между собой блоки соединяются по типу «паз-гребень», а также дополнительными скобами. По вертикали блоки выкладываются так же с перевязкой, как кладутся кирпичи. Таким образом, перекрываются вертикальные швы. На углах блоки разрезаются пополам. Они легко режутся вручную. Строители применяют для этого специальные станки, когда требуется высокая производительность.

При необходимости прочность соединения повышается за счет применения специальной пены. Для укрепления углов необходимо использовать специальные угловые элементы. Подобная конструкция не требует дополнительных креплений, которые широко применяются для деревянной съемной опалубки. Однако, для подстраховки не помешает дополнительное крепление, если фундамент выполняется большой ширины и высоты. Для этого опалубка из пенополистирола для фундамента дополнительно укрепляется досками, которые прижимаются к ней снаружи и крепятся с помощью распорок.

Внизу траншеи следует проверить наличие щелей под блоками. Их следует заделать цементно-песчаным раствором.

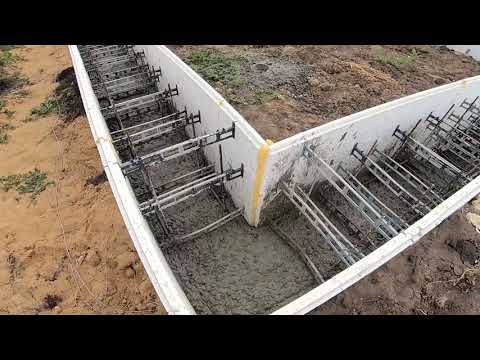

• Укладка арматуры

Опалубка сборная из пенополистирола

В опалубку закладывают арматуру. В блоках предусмотрены места для арматуры. Сначала устанавливают вертикальные стойки, обеспечивающие дополнительную устойчивость. Горизонтальную арматуру укладывают продольно внахлест в пазы внизу и перевязывают проволокой между собой, с поперечными стержнями и стойками. Аналогично армируют верхнюю часть. Нижнюю часть арматуры монтируют сразу после укладки первого слоя блоков. Это значительно облегчает ее монтаж.

• Подготовка мест для коммуникаций

В фундаменте требуются проходные отверстия для коммуникаций. Для этого в блоки закладывают поперечные куски труб большого диаметра. Это можно делать до их установки в опалубку. Проходы должны быть сделаны в разных местах и с запасом. Большее внутреннее сечение позволит закладывать коммуникации под углом и с уклоном.

к содержанию ↑

Преимущества и недостатки несъемной опалубки

Ориентироваться на рекламу при выборе опалубки не стоит. Прежде всего, нужно оценить все преимущества и недостатки каждого вида опалубки. Несъёмная опалубка из пенополистирола имеет следующие преимущества:

1. Легкая и прочная конструкция. Структура пенополистирола похожа на пробковое дерево. Материал кажется хрупким, но в блоках из пенополистирола можно заливать стены высотой до 3м.

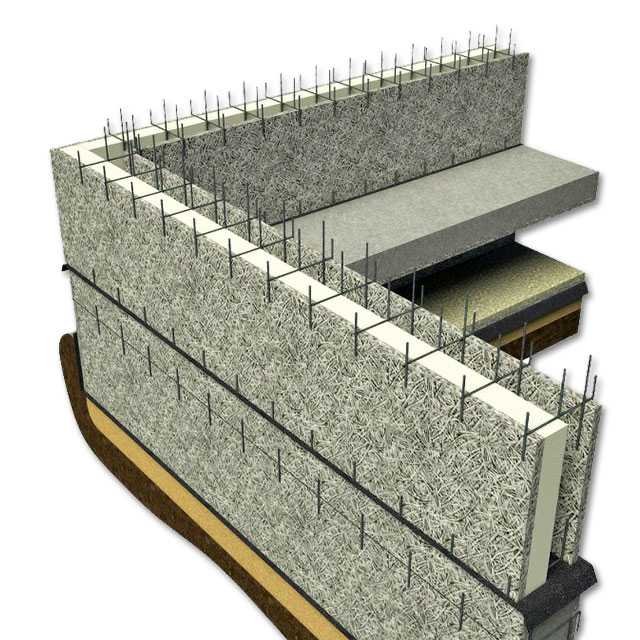

   Устройство опалубки фундамента из пенополистирола

2. Легкость и быстрота монтажа. Можно возвести фундамент без посторонней помощи за короткий срок.
3. Обеспечение тепло- и гидрозащиты. Снижается воздействие на здание переменной температуры, от которой строительные конструкции быстрей разрушаются. Важно также то, что уменьшается перепад температуры в поперечном сечении фундамента, что способствует снижению температурных напряжений и увеличению его долговечности.
4. Не подвержен влиянию перепадов температуры.
5. Проходы для коммуникаций монтируются в блоке до его установки.
6. Не подвержены гниению и не привлекают грызунов.
7. Опалубка не впитывает воду, благодаря чему сохраняются свойства бетона при заливке.
8. Опалубка поддерживает более равномерную температуру залитого бетона при резких изменениях температуры снаружи. При заливке зимой не требуется особо тщательная защита бетона от переохлаждения. Тепла, которое выделяется при застывании бетона, достаточно, чтобы он не замерз.
9. Не требуется высокая квалификация рабочих при монтаже опалубки, что снижает затраты на возведение фундамента. Опалубку из пенополистирола своими руками можно устанавливать частным застройщикам, имеющим небольшой опыт строительства.
10. Нет необходимости в применении грузоподъемной техники при монтаже опалубки.
11. Многообразие блоков из пенополистирола дает возможность заливать ленточные и свайные фундаменты.
12. Долговечность.

Несъемная опалубка

Недостатки:

1. Пенополистирол не любит повышенной температуры. Если будет построен теплый подвал, то стены с утеплителем следует надежно облицевать.
2. Теплоизоляция снизу фундамента намного хуже, чем сбоку.
3. Высокая цена.
4. Укладка бетона более трудоемкая, так как требуется равномерность.
5. Гидроизолирующие свойства пенополистирола не обеспечивают полной гидроизоляции фундамента. Для него требуется отдельная гидроизоляция.
6. Неизвестно, как повлияют пенополистирольные перемычки блоков на прочность фундамента. Требуется усиление поперечной арматурой.
7. Материал требуется закрывать от действия ультрафиолетового излучения. Для этого его облицовывают снаружи.

Технология с несъемной опалубкой применяется в следующих целях:

• строительство жилья;
• утепление подвалов;
• утепление бассейнов;
• утепление промышленных помещений и складов с обогревом.

к содержанию ↑

Где купить несъемную опалубку?

Блоки продаются в крупных специализированных магазинах. Обычно длина блока составляет 500-1250мм, а высота и ширина — 250-300мм. Есть фирмы, основной деятельностью которых является технология несъёмной опалубки из пенополистирола. Они поставляют продукцию и могут производить ее монтаж и заливку фундамента по желанию заказчика. У этих фирм можно заказать блоки наиболее подходящего формата. Покупка опалубки напрямую у фирмы может оказаться более выгодной, поскольку магазины делают большие наценки за продажу.

Перед покупкой следует правильно рассчитать необходимое количество блоков с учетом того, что они будут разрезаться при монтаже и останутся отходы. Кроме того, блоки могут оказаться с дефектом или повредиться при монтаже. Поэтому наличие запаса необходимо! В проекте дома могут быть предусмотрены криволинейные поверхности. Поэтому для монтажа фундамента могут понадобиться определенные конструкции блоков, которые также следует заказать. У разных производителей могут быть разные способы крепления, размеры и форма блоков. Поэтому следует брать все сразу и у одного поставщика.
