Опалубка из 25 доски для ленточного фундамента какой шаг стоек

Деревянная опалубка для фундамента

Для заливки монолитного фундамента необходима опалубка. Деревянная опалубка – самый простой в изготовлении и распространённый в частном строительстве вариант. В этой статье будут рассмотрена принципиальная конструкция деревянных опалубок, расчёты по расходу материалов на её изготовление и расчёты по прочности с целью выбора нужной толщины досок для опалубки.

Конструкция опалубки из досок

Деревянная опалубка состоит из щитов, сколоченных из досок, примерный вид такого щита приведён на рисунке:

Щит деревянной опалубки состоит из досок, прибитый к вертикальным брускам. Доски надо подгонять друг к другу так, чтобы щели между ними были не более 2 мм, а поверхность щита была ровной.

Такие щиты устанавливаются вертикально, как продолжение стенок траншеи и удерживаются в таком положении с помощью раскосов, которые упираются в деревянный колышек, вбитый в землю на расстоянии 100-120 см от щита.

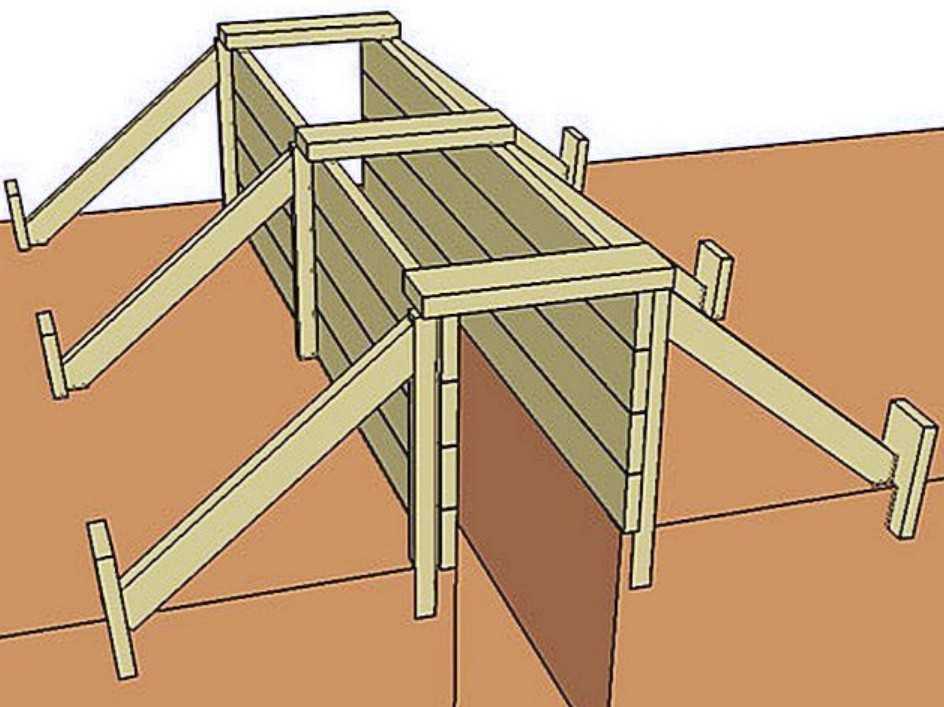

Деревянный щит опалубки с раскосами.

Колышек можно сделать из доски или бруска, заострив его с одной стороны.

Нижний край опалубки можно закрепить не с помощью раскоса, а с помощью грунта: либо обсыпав его грунтом снаружи, либо сделать вертикальный брусок подлиннее и вбивать его в землю.


Деревянная опалубка без раскоса в нижней части.

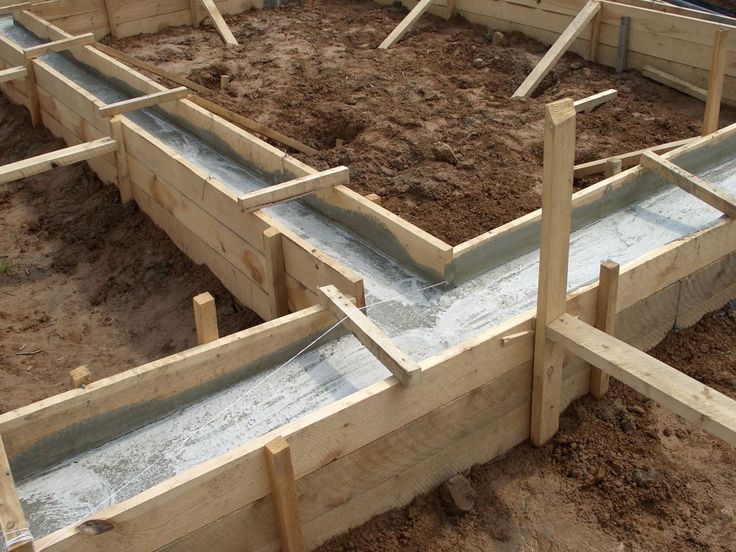

В случае с ленточным фундаментом деревянные щиты из досок устанавливаются с обеих сторон траншеи, сверху закрепляются между собой стяжкой из доски или бруска, которая не даёт опалубке раскрываться в разные стороны.


Опалубка для ленточного фундамента со стяжкой.

Нагрузки на опалубку

Деревянная опалубка задаёт форму будущего фундамента, поэтому она должна выдерживать давление жидкой бетонной смеси и динамические нагрузки, которые возникают в процессе заливки бетона. Бетонная смесь очень плотная и тяжелая, само её нахождение внутри опалубки создаёт давление на её стенки порядка 2 500 кгс/м2. Кроме того, в зависимости от способа заливки к этой цифре надо добавить динамическую нагрузку:

Способ заливки бетонной смеси Динамическая нагрузка
Из бетонного миксера спуск по лотку400 кгс/м2
Из бетономешалки в опалубку до 0,8 м3 за раз400 кгс/м2
Из бетономешалки в опалубку более 0,8 м3 за раз600 кгс/м2
Из бетононасоса800 кгс/м2

Повышенная нагрузка при подаче через бетононасос связана с тем, что бетон подается по длинному бетонопроводу, перепад высоты в котором составляет несколько метром, таким образом даже в самом лучшем случае каждая порция смеси плюхается в опалубку с высоты нескольких метров.

Таким образом, расчёты деревянной опалубки производятся исходя из возможной нагрузки на них от 2900 кгс/м2 до 3300 кгс/м2.

Толщина досок для опалубки и шаг стоек


Понятно, что чем толще доски, тем надёжнее опалубка, и проще всего сделать её с большим запасом. Но это будет означать перерасход материалов и излишние траты, поэтому стоит задаться вопросом: какой толщины досок будет достаточно в конкретном случае?

Чем больше бетона будет заливаться за один раз в опалубку (то есть чем выше выше будет лента фундамента), тем больше будет нагрузка при заливке особенно в нижней части опалубки. Высоте ленточного фундамента соответствует высота опалубки. Прочность опалубки зависит от толщины досок, из которых она сделана (чем толще, тем прочнее), и от шага вертикальных брусков (чем чаще, тем прочнее).

В таблице ниже приведены минимальные необходимые толщины досок (в мм) для деревянной щитовой опалубки в зависимости от её высоты и расстояния между вертикальными стойками.

Расстояние между вертикальными стойками опалубки, м
Высота опалубки, м
0,30,40,50,60,70,80,91
0,21919192525254040
0,31919192525404040
0,41919222540404040
0,51919222540404050
0,61919254040404050
0,71922254040404050
0,81922404040504060
0,91922404040504060
11925404040504060
1,11925404040505060
1,21925404050505060
1,31925404050505060
1,41940404050505060
1,52240404050605060
1,62240405050606060
1,72240405050606060
1,82240405050606060
1,92240405050606075
22540405050607575

Толщина доски, приведённая в этой таблице, рассчитывалась для заливки бетона из миксера или небольшой бетономешалки (при динамической нагрузке до 400 кгс/см2) и при условии, что допустимый прогиб доски составляет 1/400 пролёта (что составляет 1-2 мм).

Из таблицы видно, что опалубки одной и той же высоты для заливки одного и того же объема бетона можно сделать из разных досок, меняя при этом шаг стоек. Какой из вариантов более целесообразен нужно решать на основе стоимости материалов: что будет дешевле – купить более толстые доски или поставить больше вертикальных стоек.

Ещё один момент, который стоит учесть при выборе толщины досок – это возможность повторного использования: нет смысла специально ради опалубки покупать доски, которые после распалубки некуда будет применить.

Доска для опалубки — какую использовать

С помощью опалубочных конструкций выполняются заливки бетонными растворами. Их применяют при возведении фундаментных оснований различных типов, сооружений и колонн. Состоят конструкции из щитов и креплений, изготовленных из пластикового картонного, металлического материалов или из древесины. Последний вариант пользуется доступностью не только в частном строительстве, но и при обустройстве объектов промышленного назначения. Доска для опалубки полностью должна отвечать установленным стандартам и иметь достаточную толщину, способную выдерживать нагрузочные усилия, не подвергаясь деформированию. Удачно подготовленные щиты из древесины используются для бетонирования многократно, легко собираются и разбираются.

Выбор породы дерева для опалубки

Итак, какую доску использовать для опалубки?

Доски обрезные, из которых планируется устройство опалубочных щитов, должны отличаться определенной степенью твердости – мягкая древесина во время заливания смеси способна растрескаться.

Лиственные породы использовать не рекомендуется. Для подготовки щитов подходят елка, сосна или пихта. Немаловажно подобрать подходящую породу, когда в планах есть неоднократное применение опалубочных щитов.

Под изготовление мелкощитовых опалубочных систем разрешается использовать древесный материал любой породы. В отношении сорта, то под многоразовые комплекты необходимо отбирать второсортный материал, не ниже. В остальных случаях на опалубку разрешается использовать все, что имеется в наличии.

Оптимальные размеры и влажность доски

При выборе доски для опалубки фундамента особое внимание уделяется ее толщине. Длина выбирается с учетом протяженности фундаментной канавы, необходимо также предусмотреть, чтобы во время установки щитов они несколько выступали за предполагаемые границы заливаемой фундаментной основы.

Размеры доски по толщине должны быть оптимальными для эффективного противостояния нагрузке, создаваемой залитым бетонным раствором. Строители советуют применять доски, толщина которых составляет 2.5 – 5.0 см. Разрешается применять и более толстые доски, так как вероятность их разрушений ничтожно мала.

В отношении оптимального размера ширины доски для опалубки фундамента выбирают пятнадцатисантиметровый параметр.

Отметим, что опускается применять и более широкие материалы. В соответствии с ГОСТом по показателю влажности выбирают доску, уровень содержания воды в которой достигает двадцати пяти процентов и более. Такое решение объясняется определенными факторами:

  • с таким содержанием влажности доска опалубки ленточного фундамента цементным молочком не пропитывается, к повторному применению остается вполне пригодной;
  • бетонный состав полностью сохраняет свой показатель прочности, так как в первую очередь древесина впитывает именно скрепляющие компоненты.

Установка опалубки из доски

Какая доска нужна, мы определились. Теперь разберемся с порядком расчетов и выполнением монтажных работ.

Чтобы начать изготовление опалубочных щитов из доски своими руками, необходимо выполнить предварительные подсчеты на потребность в материале, чтоб не расходовать лишние финансовые средства и не докупать дополнительно недостающее количество во время выполнения работ.

Потребность определяется следующим образом:

  • сначала определяют общую длину фундаментной ленты, высоту основания;
  • изучают ассортимент реализуемой доски, определяют подходящие размеры для опалубки фундамента;
  • делят имеющуюся длину периметра на аналогичный параметр единицы материала, получая его потребность для одного ряда;
  • по такой же схеме определяют количество досок по вертикали, разделив высоту основания на ширину;
  • имеющиеся по расчетам данные по длине и высоте умножают, чтобы определить необходимое количество пиломатериала.

Чтобы определить их количество в штуках, необходимо выполнить следующие действия:

  • сначала определяют объем одной доски, умножив ее параметры по длине, ширине и толщине;
  • поделив кубометр на подученный результат, получаем количество в штуках.

Узнав, сколько материала в кубометре, определяем его потребность для изготовления одного опалубочного щита.

Под устройство опалубки из доски потребуются дополнительные материалы:

  • бруски размером 50 на 50 мм, в количестве тридцати пяти – сорока процентов от объема пиломатериала;
  • листы фанерные;
  • полиэтилен;
  • саморезы либо гвозди.

Правильно выполненные расчеты способствуют оптимизации предстоящих затрат. Кроме того, экономится время, необходимое для дополнительных закупок.

Готовя под опалубку щиты, следует принимать во внимание вес бетонного раствора. От большого его значения слабая конструкция способна не сдержать давление и разрушиться, что повлечет за собой увеличение трудовых и финансовых затрат.

Работы по установке опалубки из доски в 25 мм и более проводятся в несколько этапов:

  • выполняется подготовка участка, отведенного под строительство. Убирается мусор, из канавы извлекается осыпавшийся грунт;
  • на угловых участках канавы вбиваются колышки, выполняющие функции опорных элементов;
  • зная параметры щитов для ленточного фундамента, готовим доски требуемой длины;
  • готовим соединительные бруски для щитовых элементов;
  • выполняем сборку, во время которой гвозди в доски, подобранные для опалубки щитовой, вбивают со стороны бетонной заливки и загибая кончики;
  • монтируется опалубка. На необходимом расстоянии устанавливаются распорные элементы, чтобы компенсировать будущие нагрузочные воздействия. Шаг их установки – семьдесят – девяносто сантиметров;
  • качество расстановки опалубочных щитов проверяется с помощью строительного уровня.

Чтобы поверхность фундаментной ленты получилась ровной, внутренние поверхности щитов рекомендуется укрыть фанерными листами, прибив их с помощью гвоздей. Кроме того, все внутренние поверхности укрываются полиэтиленовым материалом, чтобы минимизировать потери воды из заливаемого бетонного раствора.

Рекомендации специалистов

Опытные строители советуют уделять особое внимание вопросу, из какой доски делать опалубку для фундамента.

Чтобы конструкция из бетона была ровной, бок досок, соприкасаемый с монолитной поверхностью, обстругивают и шлифуют. Бруски при сборке размещаются на досках перпендикулярно, гвозди вбиваются со стороны, примыкающей к бетону. Размер их должен быть достаточным, чтобы пробить доску и брус и выйти наружу сантиметров на пять с обратной стороны. Данный излишек загибается и забивается.

Бруски перекрытий размещаются с шагом тридцать – сорок сантиметров, при этом они в обязательном порядке должны захватывать щитовые края. Такая особенность в последующем облегчит процесс стыковки.

Минимальная толщина доски – два сантиметра, рекомендованная – три с половиной – пять. Залитый в опалубочную конструкцию бетонный раствор должен полностью затвердеть, только после этого разрешается демонтировать щиты. Для надежности можно выждать еще несколько дней, чтобы потом не ремонтировать фундаментную поверхность.

Если опалубочные щиты подготовлены правильно, и процесс заливки смеси проведен аккуратно, доски практически не пострадают, и их вполне можно применять в последующих строительных работах. Естественно, на чистовую работу такие доски не пригодны, но для обустройства чернового пола пригодятся.

Узнав, какую доску использовать для опалубки, готовьте щиты по определенным требованиям. Они не отличаются большими размерами и тяжелой массой, чтобы вдвоем с напарником можно было без проблем выполнить установку опалубки и ее демонтаж. Длина щитов не должна превышать шести метров, максимальная масса – до семидесяти килограмм. Если для опалубки выбрана толстая доска, щит следует делать узким, чтобы он получился не слишком тяжелым.

Приобретать пиломатериал рекомендуется в магазинах строительных материалов. Если есть необходимость в экономии денежных средств, можно обратиться непосредственно к производителю. Кроме того, существует возможность приобретения готовых опалубочных щитов. Но следует удостовериться, что они хорошего качества и полностью подходят под размеры вашего фундаментного основания.

Калькулятор расчета количества досок для опалубки ленточного фундамента

Для заливки фундаментной ленты бетоном необходимо соорудить надежную опалубку, которая будет способна выдержать немалое давление тяжелого полужидкого раствора до его схватывания, придать конструкции чёткую задуманную форму. В наше время существует немало интересных способов сборки опалубки, но все же в большинстве случаев при индивидуальном «малом» строительстве хозяева предпочитают «классику» – щиты из досок.

Калькулятор расчета количества досок для опалубки ленточного фундамента

Вполне понятным становится вопрос – а сколько же досок потребуется для сколачивания этих щитов? Ответ на него поможет получить калькулятор расчета количества досок для опалубки ленточного фундамента.

Некоторые пояснения и дополнительные справочные данные – в текстовом блоке под калькулятором.

Цены на доску обрезную

Калькулятор расчета количества досок для опалубки ленточного фундамента

Пояснения по проведению расчета

Сам расчет – несложен, и базируется на известных геометрических размерах будущей фундаментной ленты. Так, необходимо будет указать:

  • Длину фундаментной ленты: с учетом периметра здания и всех внутренних перемычек – оснований под капитальные перегородки, если они предусмотрены конструкцией.
  • Толщину фундаментной ленты.
  • Высоту опалубки. Вот здесь могут возникнуть разночтения. Нередко опалубку монтируют только для цокольной части фундамента, а ниже уровня поверхности грунта роль опалубки уже выполняют тщательно выровненные стенки выкопанных траншей (как показано на иллюстрации ниже):

Один из вариантов – опалубка ставится только на цокольной части фундамента.

Такой подход хорош для малозаглубленных лент – позволяет достичь определенной экономии материалов. Однако, если требуется мощный фундамент, с залеганием ниже уровня промерзания грунта, то его, после полного застывания и набора прочности бетоном, рекомендуется тщательно гидроизолировать и утеплить. В таких случаях опалубку, как правило, делают на всю высоту ленты – от ее подошвы и до верхнего торца цоколя.

Опалубка смонтирована на всю высоту фундаментной ленты

Таким образом, в это поле калькулятора должна вноситься именно высота опалубки, в зависимости от выбранного варианта из упомянутых выше.

  • Необходимо выбрать ширину приобретаемой доски из трех вариантов – 100, 125 и 150 мм.

Толщина доски в данном расчете непринципиальна, но определиться с ней стоит заранее, так как это напрямую будет влиять на общую стоимость приобретаемого объема древесины. И толщина – дело отнюдь не произвольное: есть специальные нормы, которые рассчитаны для того, чтобы доски гарантированы выдержали нагрузку от бетонного раствора, не ломаясь и не прогибаясь.

Толщина доски зависит от высоты опалубки и шага установки вертикальных стоек

Доски сколачиваются в щиты с использованием вертикальных стоек, которые, в свою очередь, при монтаже опалубки подпираются дополнительными кольями, распорками, и т. п. Толщина используемых досок для щитов зависит от высоты опалубки и расстояния между этими вертикальными стойками. Для правильного выбора можно воспользоваться следующей таблицей.

Планируемая высота стенок опалубки, мШаг установки вертикальных стоек опалубки, м
0.30.40.50.60.70.80.91.0
0.21919192525254040
0.31919192525404040
0.41919222540404040
0. 51919222540404050
0.61919254040404050
0.71922254040404050
0.81922404040504060
0.91922404040504060
11925404040504060
1.11925404040505060
1.21925404050505060
1.31925404050505060
1. 41940404050505060
1.52240404050605060
1.62240405050606060
1.72240405050606060
1.82240405050606060
1.92240405050606075
22540405050607575

Естественно, что при выборе конкретных параметров (толщины и ширины) приобретаемых досок, нужно проявлять действительно хозяйственный подход. Раз заливается фундамент, то, надо полагать, впереди предстоит еще очень много строительных работ. И доски после распалубки и разборки щитов должны найти должное применение – они не теряют своих качеств и могут использоваться как полноценный строительный материал. Например, ничто не должно помешать применить их в конструкции перекрытий, стропильной системы, стен в подсобных постройках и т.п.

Как собирается опалубка для фундамента?

Современные технологии строительства предлагают немало интересных подходов к решению этой проблемы. Подробнее о монтаже опалубки для заливки фундамента – в специальной публикации нашего портала.

Какую доску использовать для опалубки

Какие выбрать доски для строительства опалубки?

При заливке фундаментов зданий, сооружений и других монолитных бетонных конструкций, часто используется съемная опалубка из деревянных досок. Она способна придать раствору правильную форму, не позволит ему полностью занять объем выкопанной траншеи. Отличается простотой монтажа, ремонтоспособностью, небольшой стоимостью. Потому доски являются оптимальным вариантом для разового использования в частной застройке. В дальнейшем они могут понадобиться для черновых полов, временных строений или других подобных нужд. При планировании многократного применения лучше заказать фанеру для. Ее цена выше, однако она способна выдерживать до 1000 заливок.

Требования к материалу

Доски отличаются относительно небольшим весом, прочны, надежны, хорошо поддаются обработке, просто и быстро монтируются, легко подрезаются. Они доступны, предложены разными размерами в магазинах и у производителей. Однако не слишком удобны, если возникает необходимость в получении опалубки округлых траекторий. При их выборе учитывают нагрузку, создаваемую раствором, иначе есть риск искривления или разрушения.

Решая, из чего делать опалубку для заливки фундамента, важно помнить, что это временная конструкция, часто разового использования. Потому значительного качества от нее не требуют, главными являются прочностные характеристики и относительная ровность. Чаще применяется древесина 3 или 4 класса, стоимость которой не слишком высокая.

Подходят полуобрезные или обработанные доски. Последние предпочтительнее, так как они имеют конкретные размеры, и уменьшается время на подготовительные работы. Особые требования предъявляются к длине и толщине. Первая определяется исходя из протяженности траншеи и запаса в 2–3 см. Вторая не должна быть менее 20 мм, иначе под давлением бетона возможно образование прогибов и фундамент получится неровным. Многие специалисты на вопрос: какой толщины изделия использовать для опалубки, отвечают, что 30–50 мм. Ширина выбирается покупателем произвольно, оптимальным вариантом считается 20–25 см. В этом случае экономится время на сбивание щита.

Очень важно выбрать древесину правильной влажности. Данный показатель должен быть не менее 25 %. Соблюдение этого требования обязательно, потому что такие доски:

  • не будут впитывать влагу из раствора и не повлияют на качество готового фундамента;
  • не пропитаются бетоном, за счет чего подойдут для повторного использования после разборки.

Рекомендации для покупателей

Опалубка непосредственно соприкасается с бетоном, потому необходимо выбрать правильный тип древесины. Дуб имеет значительную кислотность и мешает нормальному процессу затвердевания. К тому же, стоимость досок для заливки фундамента будет излишне высокой. Береза также не подходит для опалубки, она склонна к растрескиванию, слишком слабая и не выдержит нагрузок.

Древесина хвойных пород идеальна для частной застройки, но недостаточно прочна для массивных, капитальных конструкций — возможно образование прогибов, в этом случае лучше выбрать лиственные доски.

При покупке обращают внимание на пористость древесины. Чем она выше, тем сильнее сцепление с раствором и, следовательно, тяжелее процесс разделения (снятия опалубки). Недопустимы сколы, трещины, которые станут местами утечки заливаемой смеси. Большая вероятность, что поврежденная доска не выдержит нагрузки и прогнется или сломается. Желательно, чтобы поверхности были гладкими. В противном случае, для обеспечения ровного фундамента, сторону, соприкасающуюся с бетоном, придется обстругать и хорошо отшлифовать.

При монтаже опалубки для фундамента из обрезной доски также используются бруски, сечением не менее 5х5 см. Они необходимы для соединения отдельных элементов в щиты, дополнительного крепления конструкции. Их количество составляет 30–40 % от числа досок. Помимо этого, следует купить:

  • строительные гвозди длиной 15 см — шурупы не подходят, так как бетон может их выдавить;
  • фанеру — для получения особо гладких поверхностей фундамента;
  • пилу ручную или дисковую.

Советы по сборке

Для получения ровного фундамента важно качественно провести подготовительные работы:

  1. убрать из траншей мусор и лишний грунт;
  2. вбить в углы бруски, к внутренней стороне которых будет крепиться опалубка;
  3. определить нужные размеры досок и нарезать их;
  4. гвозди вбиваются со стороны заливки фундамента, они должны выступать из крепежных брусков на 4–5 см, концы загибают с помощью молотка;
  5. при большой нагрузке на стенки опалубки рекомендуется на расстоянии 70–90 см устанавливать (с внешней стороны) дополнительные распорки;
  6. при монтаже важно проверять уровнем и отвесом горизонтальность и вертикальность, иначе фундамент будет неровным.

Для получения более качественных монолитных бетонных конструкций специалисты также советуют учитывать ряд тонкостей. Если доски слишком сухие, то перед заливной раствора их обильно смачивают водой. Для сохранения влаги, защиты от протечек и возможности повторного использования опалубки, с внутренней стороны с помощью строительного степлера закрепляется полиэтилен, рубероид или другой подобный материал. При выборе фанеры для гладкой заливки бетона, ее прибивают гвоздями с широкой шляпкой, длиной от 40 мм. На каждый м2 их требуется 16–25 шт.

Прежде чем купить доски для фундамента, следует предварительно рассчитать их количество и сделать небольшой запас (5–10 %) на обрезку, возможный брак. Для этого измеряется общая протяженность будущей бетонной конструкции и определяется высота щитов. Первое значение делится на длину доски, второе — на ширину. Результаты перемножаются между собой и получается необходимое количество.

Приобрести доски для монтажа опалубки реально в любом строительном магазине, торгующем древесиной. При желании сэкономить, лучше договориться напрямую с производителем на пилораме. Если нужны небольшие отрезки, то стоит обратиться в местные мебельные цеха. Доски имеют различную толщину и ширину при стандартной длине в 6 м (иногда предлагаются и другие варианты), потому обычно указывается цена за куб.

[content-egg module=GdeSlon template=compare]

Оценка статьи:

Загрузка…

Сохранить себе в:

Adblock
detector

Опалубка из 25 доски для ленточного фундамента какой шаг стоек

Поделюсь опытом.
В прошлом году самомесом отливал подвальчик с перекрытием и «дном». Квадрат 6*6 толщина стены 350.
Общий объем бетона около 30 м3. Высота этого бетонного кубика 2,3м.
Пользовался переставной опалубкой на весь периметр, высота заливки одного слоя около 0,7м.
Опалубка из доски 25*150, в качестве ребер жесткости те же 25-ки плашмя, с шагом 600. Стягивал шпильками.
Особо ничего не прогнулось. Хотя доски на самом деле были 22-23мм.

В этом году залил фундамент (полуподвал) под дом вместе с перекрытием (уже без дна). Учитывая воздействие прошлогоднего самомеса на суставы, и что объем больше в 1,5 раза — заливал с насосом.

Толщина стен 300-400. Высота 0,9 (под гаражную часть) и 1,4м (под сам дом).
Сделал опалубку из доски 30мм (26-32мм). Усилены старыми досками 25*150 с шагом 600. Стягивал проволокой 2мм в четыре пруточка.
на высокой стене кое-где в нижней части заметен прогиб 30-ки (подозреваю, что не 30-ки, а, скорее, 26-ки) на 1-3мм.

Так что, если аккуратно заливать — все держит.

Один косяк вышел. В одной промежуточной стенке проволока не выдержала и лопнула от удара струи бетона (напарник не уследил и направил прямо в опалубку).

Уровень бетона в том месте был уже около 0,8м.
В итоге разошлась почти вся эта стенка (длина 3,5м) и выбило две стойки под перекрытием. В итоге не удалось залить эту стену и примыкающую к ней часть перекрытия. Потеряли где-то куб бетона, ну, и отказались от доставки 2-х кубов.

Прошлый год

В этом году

На втором снимке видна лопнувшая стенка (ближняя часть)

Для заливки монолитного фундамента – плитного или ленточного – часто используется деревянная опалубка. Она недорогая, кроме того, пиломатериалы позволяют сооружать конструкцию любой конфигурации, даже самой сложной.

Деревянные щиты весят не лишком много (максимальный вес одного из них не превышает 60 кг), они достаточно прочны.

Однако частным застройщикам, которые осуществляют строительство самостоятельно, следует знать: все положительные качества зависят от того, насколько правильно будет выбрана доска для опалубки фундамента.

Содержание

  • 1 Сорт и порода
  • 2 Габаритные размеры
  • 3 Технологические требования к пиломатериалу
  • 4 Требования к пиломатериалу для создания опалубки
  • 5 Расчет необходимого количества материала
  • 6 Изготовление опалубки
  • 7 Практические рекомендации

Сорт и порода

Доска для опалубки фундамента (устройство опалубки для фундамента своими руками) должна обладать определенной твердостью: мягкое дерево при заливке может растрескаться. По этой причине лиственные породы стараются не применять. Щиты изготавливают из ели, сосны или пихты.

Особенно важно выбрать правильную породу, если вы в дальнейшем собираетесь использовать опалубку повторно . Для изготовления мелкощитовой опалубки одноразового использования допускается применение древесины любой породы (устройство несъемной опалубки для фундамента).

Что касается сорта, то для многоразовой опалубки обычно используют не ниже второго. В прочих случаях допускается применение третьего и даже четвертого сортов.

Габаритные размеры

Для опалубки фундамента толщина доски играет важнейшую роль. От данного показателя зависит прочность конструкции, а, следовательно, и качество поверхности заливки.

Для изготовления мелкощитовой опалубки подойдет доска 19 мм. Но эта величина является минимально допустимой, оптимальной же считается толщина, равная 25 мм.

Крупнощитовую опалубку сооружают из более толстого пиломатериала – от 40 до 50 мм. На выбор доски по толщине влияет и конструкция опалубки, в частности, расстояние между раскосами – вертикальными опорами. Чем больше шаг между стойками, тем толще должна быть доска.

Максимально допустимая ширина доски – 250 мм. Чем больше этот параметр, тем выше вероятность получить в результате заливки волнистую поверхность монолита.

Многие специалисты уверенно заявляют, что ширину следует ограничить 150-ю мм. В этом случае получится гарантированно ровные стенки монолита.

Технологические требования к пиломатериалу

Чтобы понять, какие доски нужны для опалубки фундамента, следует ознакомиться с основными требованиями, которые им предъявляются:

  1. Жесткость и прочность: доски должна выдержать давление бетона, которое, кстати, увеличивается в случае применение виброинструмента. Инженеры-строители в этом случае при выполнении расчетов применяют коэффициент 1,2. Следовательно, нагрузка на опалубку увеличивается на 20%.
  2. Устойчивость к растрескиванию: древесина мягких пород подвержена растрескиванию в момент приложения к ней нагрузки. По этой причине строители избегают березу и другие лиственные породы дерева.
  3. Влажность: излишне высушенное дерево активно поглощает влагу, забирая ее у бетона. По этой причине слои монолита, прилегающие к пиломатериалу, не в состоянии набрать нужную прочность. В результате будут наблюдаться обламывание кромок фундамента, его расслоение. Влажность доски должна быть не ниже 25%. Перед бетонированием щиты обильно увлажняются, а в жаркую погоду данная процедура проводится периодически вплоть до снятия опалубки.
  4. Щелочная или нейтральная реакция: Бетон не любит кислую среду – под ее влиянием он плохо схватывается. Именно поэтому никогда не изготавливают опалубку из дубовых досок – древесина того дерева характеризуется повышенной кислотностью.

Доски, предназначенные для сборки опалубочных щитов, должны иметь ровные грани, перпендикулярные пластям. Только в этом случае можно сбить качественный щит без щелей и перекосов.

Для ответственных фундаментов опалубку изготавливают из обрезной доски. Для малоответственных (например, для фундамента забора (устройство ленточного фундамента для забора) или септика) можно ограничиться и необрезной доской – она дешевле.

Но и в том и другом случае лицевая сторона изделия должна быть гладко оструганной (под лицевой подразумевается поверхность, которая будет впоследствии обращена к бетону).

Информация о столбчатых фундаментах находится тут.
Информация о свайных фундаментах находится здесь.

Видео об ошибках при монтаже опалубки.

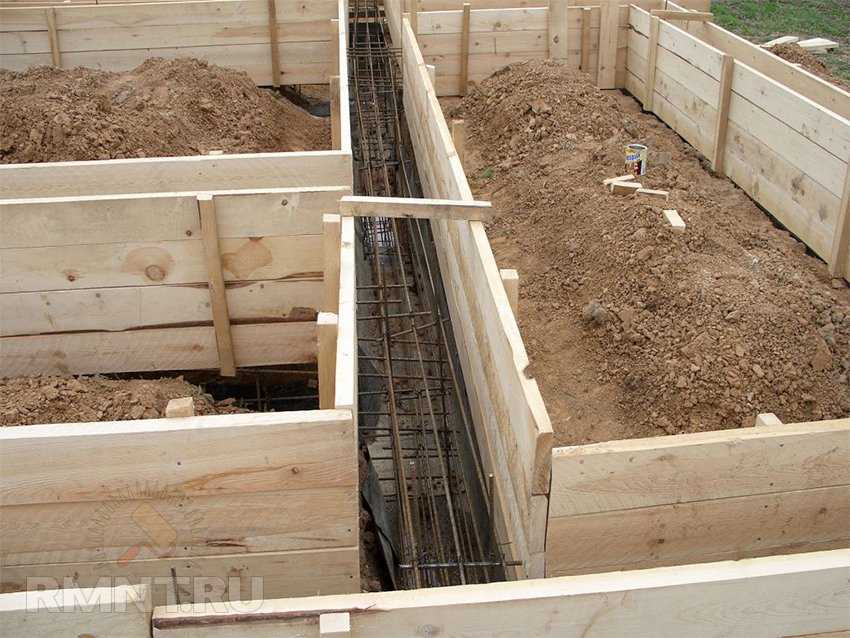

Опалубка из досок

Опалубка – это конструкция, предназначенная под заливку различными растворами. Ее используют при строительстве фундаментов разных типов, колон и целых зданий. Она состоит из щитов и крепежных элементов, изготавливаемых из пластика, картона, металла или дерева. Последний вариант из-за своей доступности получил широкое распространение как в частном, так и в промышленном строительстве. Доска для опалубки должна соответствовать определенным стандартам и быть такой толщины, чтобы выдерживать действующие нагрузки без деформации. Качественно изготовленные деревянные щиты применяются в работе неоднократно, их несложно собирать и разбирать.

Требования к пиломатериалу для создания опалубки

Опалубка – это непостоянная конструкция, используемая только в течение времени проведения заливки и периода набора прочности бетоном. В большинстве случаев между щитами монтируют арматурный каркас. С помощью опалубки придают возводимым конструкциям различную форму. Материалом для ее создания служат доски, полученные из самых разных пород дерева. Но они должны отвечать следующим, предъявляемым к ним требованиям, представленным в таблице далее.

1влажностьот 25%
2толщина20–50 мм
3ширина100–250 мм
4подверженность растрескиваниюдоски из мягких пород деревьев легко трескаются при приложении нагрузки, поэтому избегают использовать березу, тополь и некоторые другие

Использовать для опалубки рекомендуется прочные и жесткие доски, потому что, кроме самого бетона, на них действует нагрузка от трамбующего инструмента.

Сухие пиломатериалы всасывают воду из залитого раствора. Из-за этого, прилегающие к щитам слои бетона, не набирают требуемую прочность. В итоге будут происходить их обламывание и отслаивание. Перед заливкой опалубку дополнительно увлажняют. В жаркую, сухую погоду эту процедуру проделывают периодически до момента снятия щитов.

Бетон под влиянием кислой среды плохо схватывается. Из-за чего применяют доски с нейтральной или со щелочной реакцией.

Опалубочные пиломатериалы можно использовать обрезные или не обрезные. Желательно предпочтение отдавать первым, имеющим ровные боковые грани, при проведении ответственных работ. Это позволит без особого труда качественно сбить щит без перекосов и щелей между досками. Бетон после высыхания в такой форме имеет ровную, гладкую поверхность.

Обрезной пиломатериал

Для фундаментов под забор, уличный туалет, небольшие хозяйственные постройки подойдет и не обрезной материал, отличающийся более низкой стоимостью. При его использовании щиты сбивают, располагая доски лицевой (ровной) стороной внутрь.

Толщина доски для опалубки является важнейшей характеристикой, определяющей прочность создаваемой конструкции. Оптимальным считается значение данного параметра равное 25 мм. На его выбор влияют следующие факторы:

  • предполагаемая нагрузка;
  • размеры щитов;
  • конструктивные особенности опалубки, такие как, например, расстояние между опорными стойками.

Широкие доски в процессе заливки нередко выгибаются. В результате после высыхания монолита его поверхность получается волнистой. Оптимальным значением ширины считается 150 мм.

Длина пиломатериала выбирается так, чтобы было удобно монтировать и демонтировать щиты. Для экономии следует применять пиломатериал из недорогих пород дерева, а если не предъявляются высокие требования к итоговой поверхности монолита, то и необрезной.

Расчет необходимого количества материала

Прежде чем изготавливать опалубку из досок, нужно рассчитать требуемое их количество, чтобы не увеличивать расходы и не докупать материал в процессе строительства. Считают необходимый объем следующим способом:

  • определяются с общей длиной периметра конструкции под заливку и ее высотой;
  • выбирают из имеющейся в продаже продукции, какие доски подходят по размерам;
  • разделив периметр на длину единицы пиломатериала, получают требуемое его количество в одном ряду;
  • делением высоты конструкции на ширину одной доски, определяют необходимое их число по вертикали;
  • умножив полученное количество по длине и высоте, находят требуемый результат.

Материал продается по кубометрам. Чтобы узнать, сколько досок в кубе, поступают так:

  • находят объем одной: для этого перемножают ее длину, ширину и толщину;
  • разделив 1 м3 на полученное число, получают искомый результат.

Зная, сколько единиц материала в кубе, рассчитывают требуемый его объем для создания щитов: делят необходимое число досок на их количество в 1 м3.

Материал для изготовления щитов

Для изготовления опалубки также понадобятся следующие материалы:

  • деревянные бруски;
  • фанеру;
  • полиэтиленовую пленку;
  • гвозди или саморезы.

Размеры брусков должны быть не мене 5*5 см, а их число составляет примерно 35–40% от количества досок.

Правильный подсчет необходимого для работы материала способствует оптимизации расходов. При этом время на проведение дополнительных закупок не тратится.

Изготовление опалубки

Изготавливая и устанавливая щиты, необходимо учитывать массу бетонного раствора. При большом ее значении непрочная конструкция может не выдержать и развалиться, что чревато возрастанием денежных и трудовых затрат. Монтаж опалубки (на примере возведении ленточного фундамента) выполняют в следующей последовательности действий:

  • проводят подготовительные мероприятия: убирают из вырытой выемки мусор и осыпавшуюся лишнюю почву;
  • по углам траншеи вбивают опорные бруски;
  • определяют требуемый размер щитов и нарезают доски для опалубки фундамента необходимой длины;
  • подготавливают соединяющие бруски;
  • собирают щиты, вбивая гвозди со стороны бетона и загибая их концы;
  • монтируют опалубку, размещая распорки через нужное расстояние, которое зависит от будущей нагрузки: при большом ее значении шаг расстановки опор составляет, в среднем, 0,7–0,9 м;
  • проверяют качество установки щитовой конструкции с помощью уровня, поправляя ее элементы при необходимости.

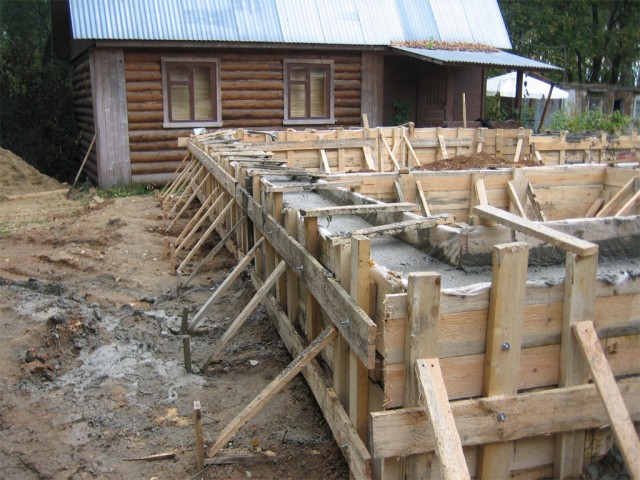

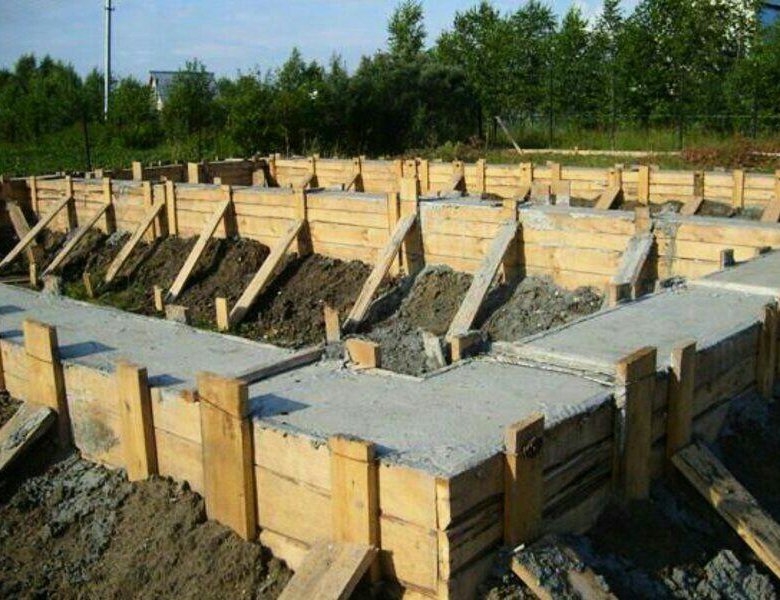

Установленная опалубка

Для получения качественной (ровной, гладкой) поверхности монолита с внутренней стороны щитов гвоздями можно прибить нарезанную на подходящие фрагменты фанеру. Чтобы избежать протечек, сохранить влагу и продлить срок эксплуатации опалубки, ее внутреннюю поверхность покрывают полиэтиленовой пленкой, которую закрепляют скобами с помощью степлера.

Практические рекомендации

При необходимости повторного использования опалубки необходимо выбирать доски, изготовленные из подходящих сортов древесины. Деревья хвойных пород – это древесина подходящего качества, поэтому часто отдают предпочтение строительному материалу из сосны, пихты, ели, отличающемуся доступной ценой.

Сборку и установку опалубки рекомендуется выполнять с учетом таких рекомендаций:

  • щиты под массивные сооружения необходимо сбивать гвоздями, потому что саморезы могут быть выдавлены массой бетона;
  • чтобы увеличить влажность древесины, опалубку перед заливкой раствора поливают водой;
  • установка наружных распорок предотвратит выпирание щитов;
  • демонтировать опалубку следует только после набора требуемого уровня прочности бетоном;
  • сэкономит на пиломатериале проведение послойной заливки (по участкам): вертикальной или горизонтальной.

Для возведения небольших оснований, к которым не предъявляются серьезные требования, часто используют для создания опалубки подручный пиломатериал.

Статьи по теме:

Фокаул

D & C Portal

Оценка

Agile

GANTT PREDICELER

Инструмент взлета

Publish Tender

Категория: Formwork
HIT Нормы

000040
  • Константы предполагают пять применений опалубки.
  • Where the number of uses is less, the constants should be adjusted by percentage shown:
  Four uses Добавить +2,5%
  Трехкратное использование   Добавить +6,0 %0039
  Two uses   Add +12. 5% ​​
  One use   Add +20.0%
  • Rates include изготовление, фиксация на месте и нанесение ударов.
0039
Formwork to sides of   Surface Finish Unit Tradesman Hours Labourer Hours
  Column/pier foundations F1 m2 1.20
  Ленточный фундамент F1 м2 1,20
 0Attached beam F4 m2 2.45
    F1 m2 2. 20
  Column F4 m2 2.90
    F1 м2 2,65
  Балка перемычка0039 F4 m2 3.50
    F1 m2 3.25
  Wall F4 m2 2.60
    F1 м2 2,20
Опалубка к потолку
  Suspended slab F4 m2 2.35
    F1 m2 2. 00
  Stairs and landings F4 м2 4,00
F1 3,50739
Formwork to edges, vertical or horizontal
  0-100mm high F4 m 0.75
  высота 100–200 мм F4 м 0,75
  высота 200–300 мм 0 4903 m 1.00
  Form groove, 25mm x 25mm   m 0.13 0.04
  Form rebate, 100mm x 50mm   m 0. 2 0,07
Отверстие/отверстие в бетоне толщиной 100/200 мм, размер:
0039   100mm x 100mm   No 0.24 0.08
  300mm x 300mm   No 0.4 0.14
  500mm x 500mm   0,6 0,2
Отверстие в бетоне толщиной 200/300 мм, размер:      0    0
  100mm x 100mm   No 0. 3 0.1
  300mm x 300mm   No 0.5 0.17
  500mm x 500 мм   0,65 0,22
Трубоформы, картон, включая зачистку
  300mm ID   m 0.95 0.32
  500mm ID   m 1.15 0.38
Spirally намотанная пластиковая трубка, включая зачистку300mm ID   m 1.00 0.34
  500mm ID   m 1. 20 0.4



Formwork Production Rates

73888873888887888888889978888888898.909999 2 2,840390
 Pilecaps, < 0,7M2 0,9 1,6 2,0 М2/ЧСС
PileCap0173 2.3   m2/hr
 Pilecaps, 2.5-3.0m2 2.0  2.3  2.5   m2/hr
 Pilecaps, > 3.0m2 2.3  2.5  3.1  M2/HR
Земные балки, <0,7M2 1,1 1,7 1,8 M2/HR
GROUND BEAM, 0,7-1,5M 2
.0040 2.5   m2/hr
 Ground Beams, 1.5-3.0m2 1. 2.5  2.6   m2/hr
 Ground Beams, 3.0-5.0m2 2.5  2.6 3,5 M2/HR
Повышенная простая плита Soffit 0,6 0,8 1,2 M2/HR
M2/HR
M2/HR
M2/HR
, Wideced.0040 0.9  1.0  1.1   m2/hr
 Beams, on erected falsework, width 200-300mm 1.0  1.1  1.3   m2/hr
 Beams, on erected falsework, width 300-500mm 1.2  1.3  1.  m2/hr
 Beams, on erected falsework, width 500-750mm 1.5  1.6  1.8   m2/hr
 Beams, on erected falsework, width over 750mm 1.4  1.5  1.7   m2/hr
 Walls, Construct Kickers 5.3  7.1  10.0   m2/hr
 Walls, Fully Framed Formwork/Struts, 1.0-2.0m2 0.9  1.8  1.9   m2/hr
 Walls, Fully Framed Formwork/Struts, 2.0- 5.0м2 1.0  2.2  2.5   m2/hr
 Walls, Fully Framed Formwork/Struts, over 5. 0m2 1.2  2.5  2.9   m2/hr
 Walls, StoriForm Shutters, 1.0-3.0m2 1.0  1.4  2.0   m2/hr
 Walls, StoriForm Shutters, 3.0-5.0m2 1.9  2.3  3.3  M2/HR
Стены, Сториформные ставни, 5,0-10,0 м2 2,3 2,8 3,5 M2/HR
M2/HR
M2/HR
, M2/HR
, M2/HR,
, M2/HR
, M2/HR
4.0   m2/hr
 Walls, StoriForm Shutters, over 15.0m2 3. 4.8  5.4   m2/hr
 Ground Slabs 1.0  1,5 1,8 M2/HR
Колонны, конструкция Kicker 1,2 2,8 3,2 NO/HR
Колонны, квадратные стороны, Timber Champ/Prop, CSA <0,1M2 1.3,1,6 1.3,0173 1.8   m2/hr
 Columns, Square Sides, Timber Clamp/Prop, csa 0.1-0.4m2 1.8  2.1  2.4   m2/hr
 Columns, Square Sides, Timber Clamp/Prop, csa over 0.4m2 2.0  2.3  2.5   m2/hr
 Columns, Square Sides, Steel Forms, 1. 5 x 1.5 x 9.0m high 7.9  9.5  10.3  m2/hr
 Columns, Square Sides, Steel Forms, 2.0 x 2.0 x 9.0m high 6.9  7.5  8.3   m2/hr
 Columns, Square Sides, Steel Forms, 2,0 x 4,0 x 9,0 м Высота 8,5 10,2 12,0 М2/ЧСС
Колонны, круглые стороны, жертвенная пластическая плесень, 3,0-4,0 м.0040 M2/HR
Колонны, круглые стороны, стальная форма, 3,0-4,0 м. —   2.5  3.5   hrs/no
 Staircases, Stair Soffit, Sloping 0.7  0.8  1.0   m2/hr
 Staircases, Stair Soffit, Flat Landing 0. 0.9  1.2   m2/hr
 Staircases, Wall Strings 0.4  0.6  —    m2/hr
 Staircases, Open Strings 0.7  0.8 M2/HR
Лестницы, доски для подъема, прикрепленные к струнам 2,5 2,8 M2/HR
м2/ч.0038  Staircases, Risers fixed to Strings —   2.3  2.6   m2/hr
 Waffle Flooring, 2.4m grid 1.1  1.4  1.8   m2/hr
Формирование скольжения вала 300,0 500,0 мм/ч. 0173 3.8 M2/HR
Форма таблицы, H-FRAM —   15.6  17.5   m2/hr
 Hollorib Decking, lay deck —   43.5  47.5   m2/hr
 Hollorib Decking, shear connecting studs —   29.3  31.2   m2/hr
 Stop Ends, no perforations 2.8  3.5  4.2   m2/hr
 Stop Ends, minor perforations 1.2  1.5  1.9   m2/hr
 Stop Ends, dense perforations 0.9  1.1  1.  m2/hr
Box Outs, 0,01-0,05M2 7,6 8,2 9,1 NO/HR
Box Outs, более 0,05M2,1 9004. 3,1.900. 3,9004.....9004..9004..9004.............. 9004.
.  Dummy Frames, under 3.0m2 4.5  6.2  7.1   no/hr
 Dummy Frames, over 3.0m2 3.1  3.7  4.5   no/hr

  • Вы здесь:
  • Home
  • org/ListItem»> Оценка производства
  • . Разметка, меры безопасности

    🕑 Время чтения: 1 минута

    Процедура земляных работ для строительства фундамента требует расчистки площадки, разметки, земляных работ и мер безопасности в зависимости от глубины земляных работ.

    Contents:

    • Site Clearance Before Excavation for Foundation
    • Setting out Foundation Layout for Excavation
    • Excavation Procedure for Foundation
      • Open Planking for Excavations in Soft and Loose Soils
      • Dewatering of Excavation
    • Concreting of Foundation в раскопках

    Расчистка площадки перед земляными работами для фундамента

    Перед началом земляных работ для предлагаемого фундамента площадка должна быть очищена от растительности, хвороста, пней деревьев и т. д. Корни деревьев должны быть удалены не менее чем на 30 см ниже уровня фундамента. Ямы, образовавшиеся из-за корней деревьев, старых фундаментов и т.п., засыпаются грунтом и уплотняются.

    Разметка фундамента для земляных работ

    Для определения схемы котлована фундамента на площадке устанавливается отметка каменным столбом и соединяется с ближайшей типовой отметкой. Уровни площадки следует брать с интервалом от 5 до 10 м в зависимости от рельефа местности и важности здания. Осевые линии стен отмечены натянутыми на деревянные колышки, вбитые на концах, нитками. Осевые линии перпендикулярных стен отмечают, размечая прямой угол стальными рулетками или, что предпочтительнее, теодолитом. Вынос стен должен быть облегчен постоянным рядом столбов (сторона не менее 25 см), уложенных параллельно на подходящем расстоянии от периферии здания, чтобы они не мешали земляным работам. Столбы должны быть расположены на стыках поперечных стен и наружной стены и должны быть заложены достаточно глубоко, чтобы они не были нарушены во время земляных работ под фундамент. Осевые линии стен должны быть продолжены и отмечены на оштукатуренных вершинах столбов. Верхушки столбов можно оставить на одном уровне, предпочтительно на уровне цоколя. В прямоугольных или квадратных установках диагонали должны быть проверены для обеспечения точности разбивки.

    Процедура земляных работ для фундамента

    Для небольших построек земляные работы ведутся вручную с помощью кирки, лома. лопаты и т. д. В случае больших зданий и глубоких земляных работ можно использовать механическое землеройное оборудование. Для твердых грунтов при глубине котлована менее 1,5 м борта траншеи не нуждаются во внешней опоре. Если почва рыхлая или выемка глубокая, требуется какая-то подпорка, чтобы защитить стороны от падения. Обшивка и распорка могут быть прерывистыми или непрерывными в зависимости от характера почвы и глубины раскопок. В случае прерывистой или «открытой» обшивки и распорки все стороны траншей не покрываются. Вертикальные доски (известные как доски для столбов) размером 250 x 40 мм необходимой длины можно разместить с промежутками около 50 см. Они должны быть отделены друг от друга горизонтальными стенками из прочной древесины сечением 100 х 100 мм на расстоянии не менее 1,2 м и подкреплены поперечиной квадратного сечения 100 х 100 мм или диаметром 100 мм. В случае мягких грунтов используется сплошная или «плотная» обшивка, и вертикальные доски соприкасаются друг с другом без зазора, как показано на рисунке.

    Рис. Стены и доски для перекрытий – Процедура раскопок для фундамента

    Открытая настилка для земляных работ в мягких и рыхлых грунтах

    Если почва очень мягкая и рыхлая. Доски должны располагаться горизонтально по бокам котлована и поддерживаться вертикальными ригелями, которые должны быть подвешены к таким же деревянным частям на противоположной стороне траншеи. Необходимо соблюдать осторожность при извлечении деревянных элементов после завершения фундаментных работ, чтобы не произошло обрушение траншеи.

    Обезвоживание котлована

    Строительство фундамента ниже уровня грунтовых вод создает проблемы заболачивания. Поэтому очень часто необходимо осушить участок раскопок. В ходе земляных работ необходимо выполнить несколько операций, таких как укладка бетонного основания, укладка железобетонной плиты плота, строительство каменной кладки и т. д. Таким образом, работа может выполняться более эффективно, если земляная площадка остается сухой. Уменьшить уровень воды ниже дна котлована Для того, чтобы место раскопок оставалось сухим, уровень грунтовых вод должен поддерживаться не менее чем на 0,5 м ниже дна котлована. Существует несколько методов понижения уровня грунтовых вод. Информация, полученная в результате исследования участка и почвы, может оказаться полезной при выборе наиболее подходящего и экономичного метода обезвоживания. Обезвоживание для неглубоких фундаментов Для достаточно плотного грунта и неглубоких выемок простейший способ состоит в том, чтобы иметь дренажи по краям выемки и собирать воду в отстойники и отводить ее вычерпыванием или откачкой. Это самый экономичный метод, и его можно выполнить с помощью неквалифицированной рабочей силы и очень простого оборудования. Обезвоживание для больших раскопок и глубоких фундаментов Там, где необходимо осушать большие котлованы, такие как для плотов, 9Можно использовать иглопробивную систему 1393 . Иглопойнт состоит из перфорированной трубы длиной 120 см и диаметром 4 см с клапаном для регулирования потока и экраном для предотвращения попадания грязи и т. д. Эти иглофильтры устанавливаются по периферии выемки на необходимой глубине и отстоят друг от друга примерно на 1 м. Точное расстояние можно определить в зависимости от типа почвы. Иглофильтры окружены песчано-гравийным фильтром и имеют стояки диаметром от 5 до 7,5 см. Эти трубы соединены с напорной трубой, которая присоединена к всасывающему насосу высокой производительности. Подземные воды извлекаются насосами и отводятся от места раскопок.

    Рис. Снижение уровня грунтовых вод с помощью иглофильтра

    Бетонирование фундамента при раскопках

    В случае каменной стены основание обычно делается из цементно-бетонной смеси в соотношении 1:4:8 или 1:5:10 (цемент: песок: крупный заполнитель).

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
