Оконные перемычки своими руками — бетонные перемычки (+фото)

Оконные перемычки являются обязательным элементом, используемым при возведении любых жилых домов или хозяйственных построек. Ведь на определенной стадии строительства дачи или загородного дома всегда возникает необходимость в обустройстве функциональных перемычек, которые обеспечивают жесткость и прочность несущим стенам и ограждающим конструкциям.

Основные особенности

Современные технологии строительства предусматривают возможность использования нескольких видов перемычек:

• заводских железобетонных;
• монолитных изделий, сделанных непосредственно на объекте;
• металлических;
• кирпичных;
• комбинированных.

Несмотря на надежность готовых железобетонных изделий, намного проще и дешевле сделать оконные перемычки своими руками, сэкономив время и значительные средства на транспортных расходах, материалах и работе.

Перемычкой называется часть стены или перегородки, перекрывающая сверху дверной или оконный проем. Если на стену, в которой организуется проем, передается тяжесть перекрытий или ограждающих стен, то рекомендуется обустраивать несущие перемычки. При отсутствии таких нагрузок используют самонесущие (ненесущие) железобетонные, металлические или кирпичные перемычки. В некоторых случаях выполняются клинчатые (арочные) перемычки, служащие дополнительным украшением экстерьера или интерьера здания. Их также используют для организации проемов в помещениях со сводчатыми потолками (перекрытиями).

Обратите внимание! Планируя сделать оконные перемычки, следует помнить о правильном подборе длины изделия. В несущих стенах опирание изделий на стены должно составлять не меньше 250 мм, в самонесущих конструкциях – не меньше 120 мм.

Сегодня специалисты рекомендуют отдавать предпочтение перемычкам из бетона, готовым заводским изделиям или продукции, выполненной на строительной площадке. Они более прочные и надежные, занимают меньше времени при монтаже и рассчитаны на более высокие нагрузки. Изготовление перемычек из бетона может производиться непосредственно на строительном объекте двумя способами:

1. Заливка на площадке, с дальнейшей установкой изделия.
2. Заливка над проемом с помощью съемной, разборной опалубки.

В качестве и надежности таких перемычек нет большой разницы.

Обратите внимание! Могут возникнуть проблемы на стадии подъема изделий и их монтажа. Поэтому, как правило, оконные перемычки производятся прямо на стеновой конструкции.

Устройство железобетонных перемычек

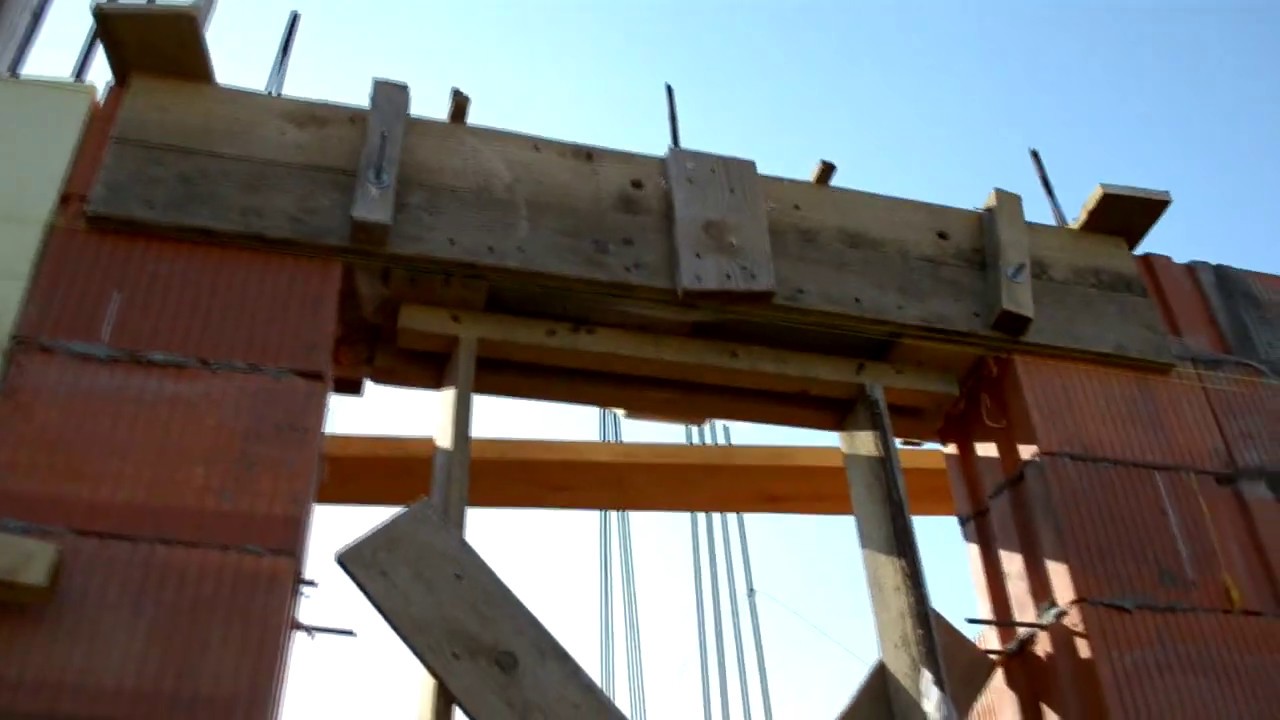

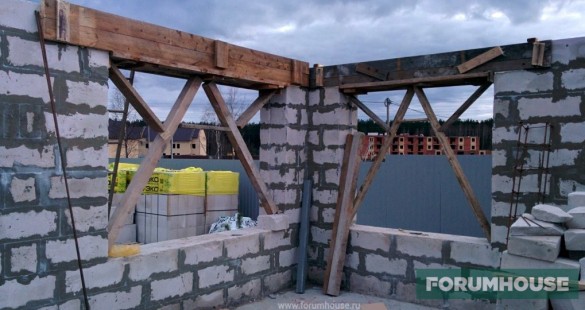

Для организации бетонных перемычек следует подготовить щиты для опалубки по размерам проема. Для этого предварительно приобретают деревянные доски толщиной не менее 20 мм, которые между собой будут крепиться саморезами или гвоздями. Специалисты советуют применять саморезы, которые легко в дальнейшем демонтировать с помощью шуруповерта.

На нижний щит укладывают арматурную сетку и дальше закрепляют саморезами вертикальные щиты. Для дополнительной теплоизоляции перемычек, расположенных в фасадных стенах в опалубке снаружи прокладывают утеплитель: минеральную вату, пеноплэкс или плотный пенопласт.

На следующем этапе производят армирование конструкции. Диаметр стальной арматуры подбирают с учетом несущей нагрузки перемычки, ее длины и ширины. Металлические пруты укладывают вдоль перемычки, скрепляя их между собой специальной вязальной проволокой.

Обратите внимание! Специалисты не рекомендуют при работе с металлом использовать сварку, только технологическую вязку.

Для заливки перемычки готовят бетонный раствор из качественного сертифицированного цемента, не крупного щебня и мытого песка. Раствор можно приготовить с помощью электрической бетономешалки или вручную в большой емкости, тщательно перемешивая все ингредиенты. Следует помнить, что щебень в готовый раствор добавляется в последнюю очередь. Перед заливкой бетона под арматурную сетку подкладывают небольшие сколы бетона или кирпича на высоту 15-20 мм, чтобы металл был полностью утоплен в растворе и готовой конструкции.

Обратите внимание! Снимать опалубку можно будет только через несколько дней, дождавшись схватывания бетонного состава. Нижние щиты опалубки и распорку оставляют минимум на 3-4 недели до полного укрепления бетона.

Видео

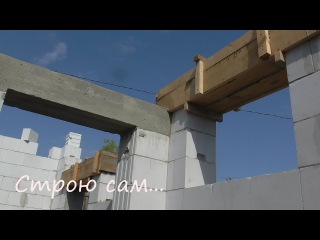

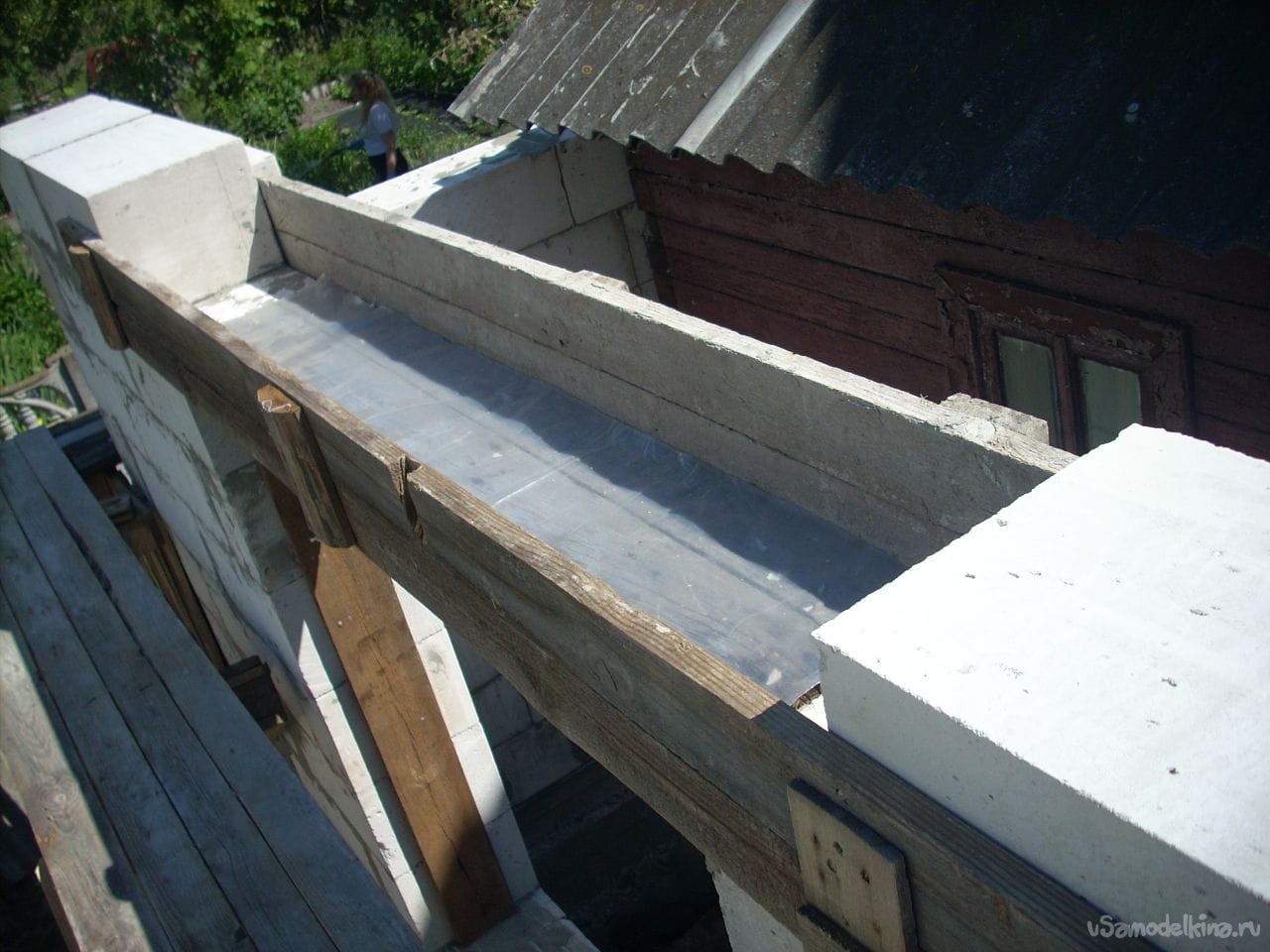

Опалубку для заливки оконных перемычек можно сделать из газобетона:

Фото

Оконные перемычки своими руками. Как построить оконную перемычкуИнформационный строительный сайт |

Перед теми, кто строит дом своими руками, на определенном этапе встает вопрос: покупать перемычки для окон в магазине или сделать их своими руками. Магазинные перемычки купить безопасней. Сразу видно качество и если что, можно предъявить претензии фирме-производителю. Если строить перемычки своими руками, то и претензии можно предъявлять только себе, но зато они выйдут гораздо дешевле, потому что платить нужно будет исключительно за материалы.

Виды перемычек

От методов использования перемычек зависят и их виды:

1. Несущие конструкции — держат нагрузки от плит, используемых для перекрытия.
2. Не несущие конструкции – берут на себя нагрузку исключительно от кладки стены, которая расположена над оконным проемом.
3. «Карандаши» — это конструкции, которые ставят на дверных проемах, они тонкие и не несущие.
4. «Прогоны» — это большие по размеру несущие перемычки.
5. «Ригель» — большие перемычки с полкой, что служит опорой для конструкции, которая находится сверху.

Чаще всего в строительстве используют и несущие и не несущие перемычки, их ставят в проемы окон и дверей. И их вполне реально изготовить своими руками.

Технология строительства перемычки

Прежде, чем начать непосредственно изготовление оконных перемычек, нужно определиться, какой вид их вы будете использовать, и какие размеры. Если дом не большой, у которого облегченная крыша, то в нем можно ставить перемычки не несущего вида. Также такого же типа перемычки можно ставить и когда на перекрытии на всех этажах стоят пояса из арматуры. В этих случаях они берут на себя равномерно нагрузки.

1. Необходимо создать перемычку для лицевой кладки, ее роль может сыграть металлический уголок. Его размеры от 7,5 см. Установить его нужно так, чтобы снаружи не было вертикальной полки. На уровне оконной четверти необходимо поместить ребро уголка. Тогда окно станет, как нужно, когда его будут устанавливать. Величина четверти окна — 5 см.
2. Заливать оконную перемычку можно двумя способами: вне окна, а потом устанавливать в проем или над оконным проемом. В принципе, большого различия и нет. Если во втором варианте придется провозиться со строительством опалубки на месте окна, то в первом – самостоятельно поднимать и переносить перемычку. Этот вариант тяжелее в том плане, что взять для работы кран, чтобы передвинуть конструкцию иногда невозможно. Заливать перемычку сразу в окне и дешевле и легче, и по времени быстрее. Зато сложнее будет ее монтаж, потому что она будет не только держать саму себя, но также и тяжелую бетонную массу.
   Но все же чаще всего строители останавливаются именно на этом варианте.

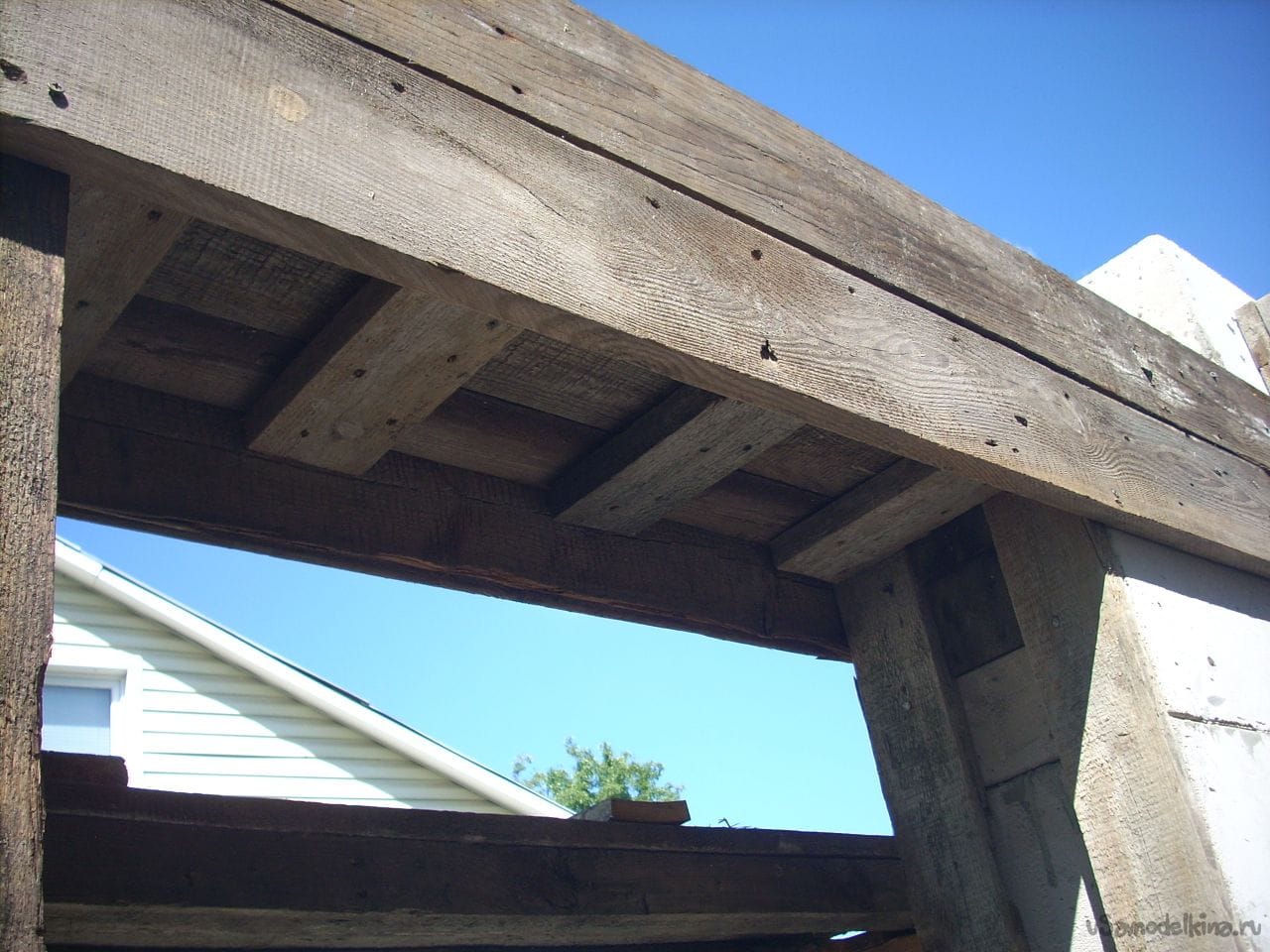

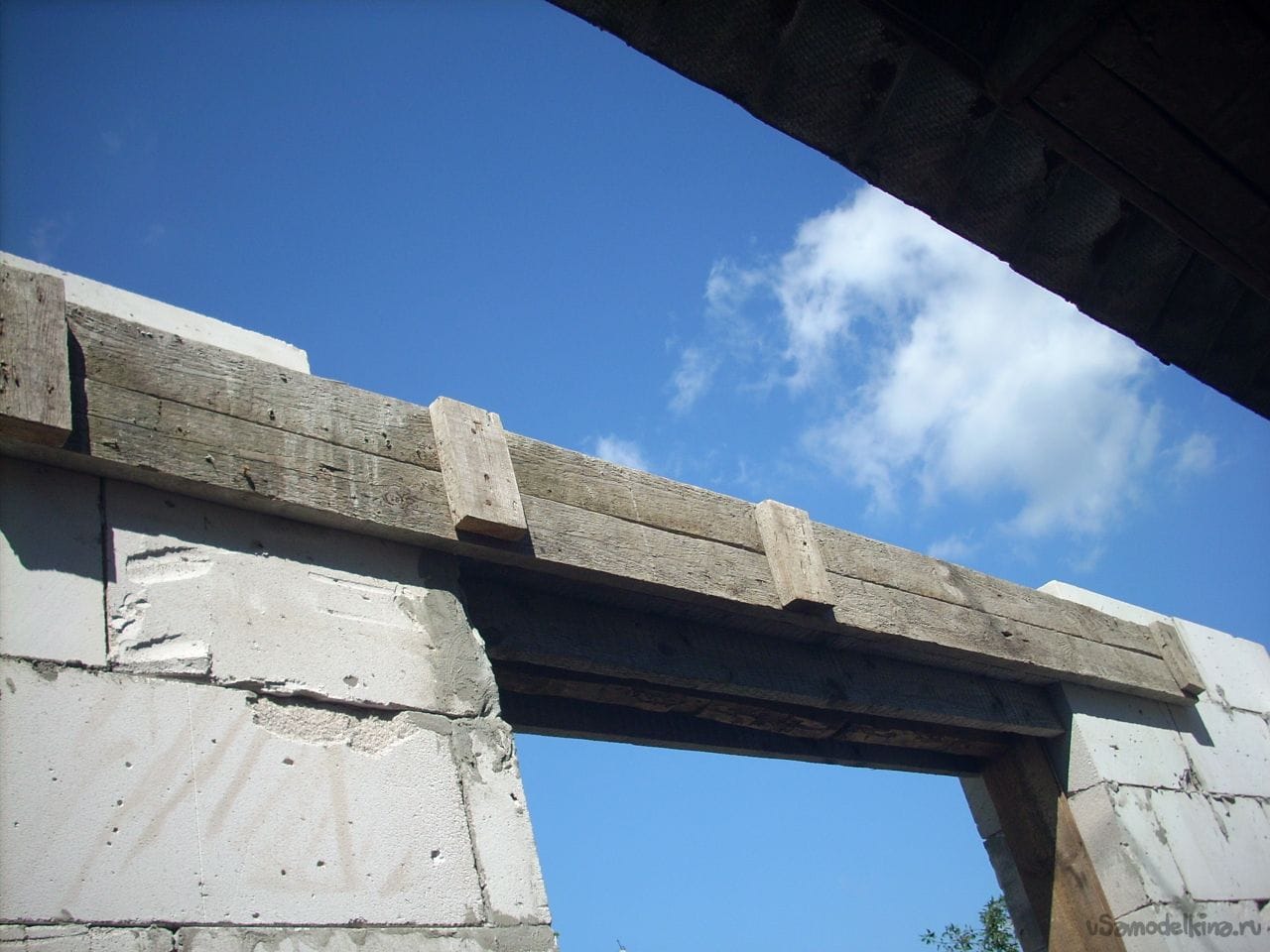

Опалубка для перемычки

Для возведения опалубки для перемычек, вам понадобятся:

• деревянные доски, 2-2,5 см в толщину. Они пойдут для изготовления щитов;
• гвозди или саморезы, которыми будут крепиться доски;
• шуруповерт для работы с саморезами.

Ход работ:

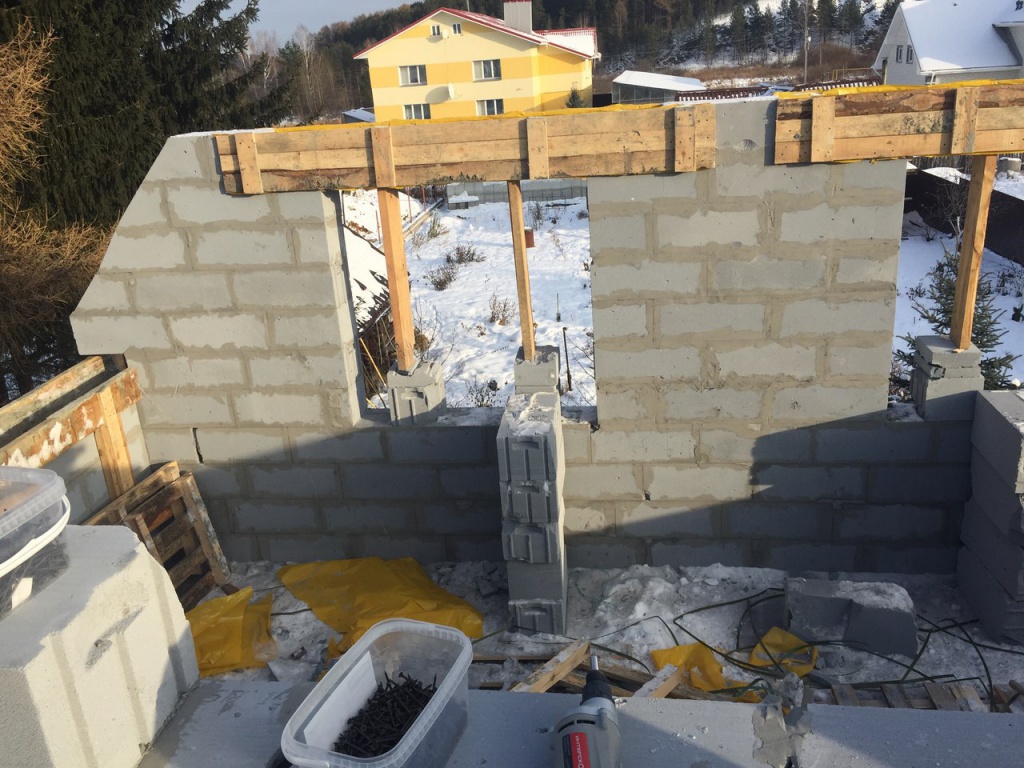

1. Установить в проем горизонтальный щит, чтобы он упирался на подпорки. Он бывает на одном уровне с кладкой или немного за нее выходит. Если подпорки выходят за стороны кладки, то щит располагают вверху, а не сбоку проема.
2. На щит в центр опалубки ставят арматуру, и саморезами крепят щит.
3. Чтобы щит не сдвинулся во время бетонирования, его прикручивают проволокой к сетке кладки и стягивают. Таким образом, щит тщательно приляжет к окну и не переместится из-за большой нагрузки от бетонной массы.

Утепление опалубки

Утеплительный слой должен проходить между самой перемычкой и кладкой. А в качестве утеплителя можно применять минеральную вату от 190 см толщиной. Вату нужно закладывать в опалубку перед литьем бетона. У этого метода утепления оконных перемычек есть один существенный недостаток: в дальнейшем, при установке окна в проем, оно будет соприкасаться с ватой, и не поможет исправить ситуацию даже пена для монтажа, как бы хорошо она не заполнила бы щель. Если брать минеральную вату в качестве утеплителя, то тогда откосы окна нужно обложить кирпичом, чтобы именно в кирпич оно упиралось, и тогда окно зафиксируется при помощи пены для монтажа и будет надежно стоять. Без кирпича пена будет соприкасаться с ватой. Но тогда придется утеплять и откосы. Если вы готовы к таким «сложностям», то можете смело использовать вату. В итоге, все равно у вас получится хорошее теплое окно, надежно закрепленное и без сквозняков.
Если же вы считаете, что лишние проблемы вам ни к чему, можете попробовать в качестве утеплителя использовать пумпан – это экструдированный пенопростирол, он имеет прочную консистенцию в отличие от минеральной ваты. Толщина его листов – около 3 см. Когда будете монтировать утеплитель, то зазор, который возникнет между утеплителем и рамой, нужно заполнить пеной для монтажа. Пена при застывании упрется в пумпан и окно будет надежно закреплено. В этом случае не придется использовать дополнительный слой утеплителя. Да откосы утеплять не нужно.

Армирование и усиление опалубки

От типа перемычки над окном зависит и диаметр арматурных прутьев. Для данной перемычки, которая не является несущей, можно использовать арматуру, состоящую из двух жил 0,8 см. Арматуру нужно уложить вдоль оконной перемычки. И скрепить прутья друг с другом с помощью проволоки. Их не нужно соединять сваркой. В результате арматура будет внешне выглядеть, как простенькая лестница.

Устанавливая горизонтальный щит, нужно использовать подпорки. Есть строители, которые этот момент игнорируют. Они не принимают в расчет, что бетон имеет значительный вес. И когда будет заливаться опалубка, он может или повредить щит, или немного его сместить, и в итоге форма перемычки не будет идеально ровной, а в дальнейшем исправить ее практически нереально. Поэтому лучше изначально убедиться в надежности конструкции.
Когда будете закреплять подпорку, которая располагается в центре оконного проема, то сместите ее немного к окну, таким образом вы сделаете так, чтобы угол внутри не провис, потому что он будет закрепляться к щиту.

Заливка перемычки

Чтобы залить оконную перемычку, нужно выполнить ряд таких работ:

1. Подготовить бетон 200. Для этого смешать часть цемента с двумя частями песка и пятью частями щебенки.
2. Для трамбовки бетона обычно используют электрические вибраторы, выглядят они как стол, на котором утрамбовываются формы с бетоном. Но если у вас нет данного инструмента, то можно обойтись и обыкновенной палкой, которой нужно постукивать рядом с конструкцией, чтобы бетон сел.
3. Следите, чтобы арматурная сетка находилась в приподнятом состоянии по отношению к горизонтальному щиту. Таким образом, она будет в дальнейшем полностью утопленной в бетоне, а не торчать наружу. Поэтому, перед тем, как залить бетон, подложите под арматуру небольшие кусочки кирпича.
4. Залив опалубку, нужно оставить ее на сутки для застывания. А через день можно начинать кладку стены.
5. Чтобы защитить комнату от сквозняков, окно должно быть с четвертью. Ее размеры: по бокам по 5 см и со стороны подоконника – 2 см. Некоторые строители обходятся без четверти, но если у вас есть выбор, то лучше сделать.

После того, как опалубка разобрана, оконные и дверные перемычки можно нарастить кирпичом, который укладывается в ряд до той высоты, которая необходима. А вот укладывать плиты для перекрытий, которые дают большую нагрузку на перемычки, нужно не ранее, чем через месяц от заливки бетона.

Как сделать перемычку своими руками. Над окном или дверью (оконная или дверная).

Posted By: YanaShi 20.07.2018

Перемычка дверного проема своими руками — это наша поставленная задача на сегодня.

Итак, приступим.

Наш план работ по изготовлению дверной перемычки в доме.

• Смонтировать опалубку из подручных средств, а именно  ОСБ-листов. Они у нас остались от опалубки для фундамента, которая показала себя на все 100%. Каждое действие проверяется при помощи пузырькового уровня.
• Сделать арматурный каркас для перемычки. При помощи армогиба делаем прямоугольные хомуты, а затем вставляем в них продольную арматуру.
• На всякий случай делаем подпорки под опалубку, чтобы избежать её провисания.
• Заделываем скотчем все щели в опалубке. В принципе это уже мера для самых дотошных, но наш главный и любимый «прораб», сказал, что надо 🙂
• Вставляем арматурный каркас в опалубку. Его можно поставить на фиксаторы арматуры или их самодельные аналоги.
• Готовим раствор для заливки. В нашем случае это был пескобетон, щебень и вода.
• Аккуратно заливаем приготовленный раствор в опалубку.

В ближайшие дни по возможности мы поливали перемычку водой, чтобы она набралась наибольшей прочности.

Через пару дней, когда опалубка уже начала отходить от нашей самодельной жб перемычки, мы ее сняли и насладились результатом. Перемычка оправдала все наши ожидания.

Кстати говоря, все перемычки проёмов делаются аналогично. Так что таким образом можно с легкостью сделать и оконную или любую иную перемычку.

Для того, чтобы наглядно увидеть весь процесс работы над перемычкой дверного проёма предлагаем вам посмотреть наше видео. Не забывайте подписываться на наш строительный ютуб-канал, следите за нашей стройкой, стройте вместе с нами 🙂

С наилучшими пожеланиями,

Яна и Женя Шигоревы.

Кладка перемычек, арок и сводов

Навигация:
Главная → Все категории → Каменные работы

Часть каменной стены, перекрывающая оконный или дверной проем, называют перемычкой. В тех случаях когда нагрузка от междуэтажных перекрытий передается на стену непосредственно над проемом, применяют несущие железобетонные перемычки. При отсутствии такой нагрузки для перекрытия проемов шириной до 1,7 м применяют ненесущие железобетонные перемычки или так называемые рядовые перемычки в виде обычной кладки на растворах повышенной прочности с прокладкой арматурных стержней для поддержания кирпичей нижнего ряда.

Вместо рядовых перемычек иногда применяют клинчатые перемычки, являющиеся в то же время архитектурной деталью фасада. С этой же целью часто возводят арочные перемычки.

Кладку арочного типа используют также для разного рода перекрытий в зданиях; такие перекрытия называют сводчатыми (сводами).

Обязательным при кладке перемычек является полное заполнение всех продольных и поперечных швов раствором, так как кладка в перемычках работает не только на сжатие, но и на изгиб, и при слабом заполнении раствором вертикальных швов под влиянием нагрузок сначала происходит сдвижка отдельных кирпичей, а затем разрушение кладки.

Кладка рядовых перемычек. Рядовые перемычки выкладывают с соблюдением горизонтальности рядов и правил перевязки обычной кладки.

Высоту рядовой перемычки принимают в 5—6 рядов кладки, а длину на 50 см больше ширины проема. Перемычку выкладывают из отборного кирпича на растворе марки не ниже 25.

Под нижний ряд кирпича рядовой перемычки в слой раствора укладывают арматуру из пачечной или круглой стали диаметром 4—6 мм из расчета по одному стержню на каждые полкирпича толщины стены, если по проекту не требуется более сильное армирование. Арматура воспринимает растягивающие усилия, возникающие в кладке.

Концы стержней пропускают за грани проема на 25 см и загибают вокруг кирпича, т. е. заанкеривают в кладке.

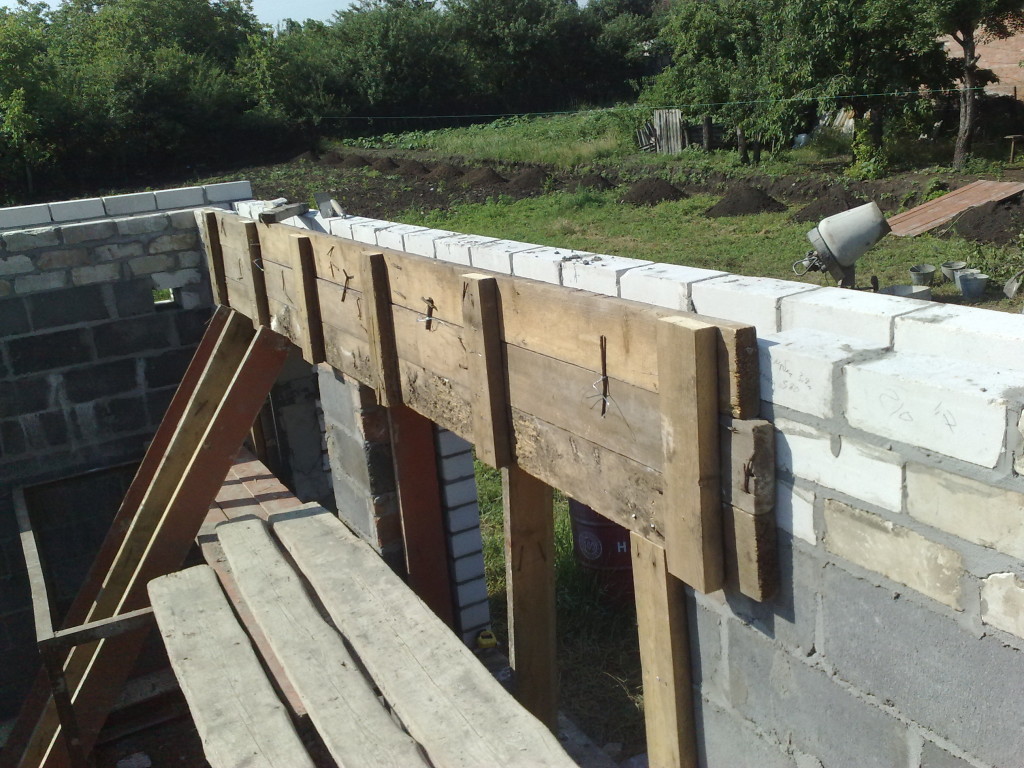

Рядовые перемычки устраивают с применением опалубки из досок толщиной 40—50 мм. Опалубка нужна для расстилания по ней слоя раствора, в который затем втапливают стержни арматуры, и для поддержания кладки до ее отвердения. Концы опалубки опирают на кирпичи, выпущенные из кладки; после снятия опалубки их срубают. Иногда концы опалубки закладывают в специальные борозды, оставленные в откосах проемов и закладываемые после снятия опалубки. Если ширина проема больше 1,5 м, то по середине его под опалубку подставляют стойку или опалубку опирают на деревянные кружала (доски, поставленные на ребро).

Более рациональными являются инвентарные трубчатые опоры-кружала конструкции Огаркова. Эти опоры делают из двух обрезков труб диаметром 48 мм, вставленных в третий отрезок трубы диаметром 60 мм. При закладке кружал трубы раздвигают так, чтобы концы меньшего диаметра заходили внутрь борозд, оставленных на уровне второго ряда кладки от низа перемычки. В каждый проем закладывают два кружала, на которые и опирается опалубочный щит.

Рис. 1. Кладка рядовых перемычек:
а, б — фасад и разрез перемычки, в — кладка перемычки по дощатой опалубке, г — кладка перемычки на инвентарных кружалах; 1 — арматурные стержни, 2 — доски, 3 — деревянные кружала, 4 — трубчатые кружала Огаркова

Такие кружала выгодны еще тем, что их можно ставить после установки оконных и дверных блоков, а при других типах кружал блоки можно поставить только после снятия опалубки с перемычки.

Срок выдерживания рядовых перемычек на опалубке в летних условиях должен быть не менее 12 суток, а осенью и весной — 20 суток.

Кладка клинчатых перемычек. Клинчатые перемычки выкладывают из обыкновенного кирпича путем образования клинообразных швов, толщина которых внизу перемычки не менее 5 мм, вверху не более 25 мм. Кладку ведут по заранее установленной опалубке с кружалами. При устройстве проемов с четвертями требуется три кружала, причем одно должно быть несколько короче других; это кружало устанавливается против оконной четверти, а на два других настилают опалубку из досок.

До начала кладки возводят стены до уровня перемычки, выкладывая опорную ее часть (пяту) из подтесанного кирпича по шаблону. Шаблоном определяют направление опорной плоскости, т. е. угол ее отклонения от вертикали. Затем на опалубке размечают ряды кладки с таким расчетом, чтобы число их было нечетным, учитывая при этом толщину шва. Ряды кладки в данном случае считают не по вертикали, а по горизонтали. Центральный нечетный ряд кирпича называют замковым. Он должен находиться в центре перемычки в вертикальном положении.

Рис. 2. Кладка клинчатых перемычек:
а — клинчатой, б — лучковой

Кладку перемычки ведут равномерно с двух сторон от пяты к замку таким образом, чтобы в замке она заклинивалась центральным (нечетным кирпичом). Правильность направления швов проверяют шнуром, укрепленным в точке пересечения сопрягающихся линий опорных частей (пят).

Кладка арочных перемычек и сводов!. Арочные перемычки, а также арки и своды для правильной передачи давления от них на стены выкладывают, как и клинчатые перемычки, из обыкновенного или клинчатого (лекального) кирпича поперечными рядами. Швы между рядами должны быть перпендикулярны к наружным поверхностям кладки. Рядам кладки придают клинчатую форму с уширением наверху и сужением внизу. Плоскости поперечных швов в таком случае обычно являются продолжением радиуса кривой линии, образующей нижнюю поверхность арки.

Такое расположение рядов кладки и разделяющих их постелей соответствует первому правилу разрезки кладки, так как в арках и сводах, в которых усилие от нагрузки меняет свое направление, действуя по касательной к кривой давления, постели рядов оказываются перпендикулярными направлению давления.

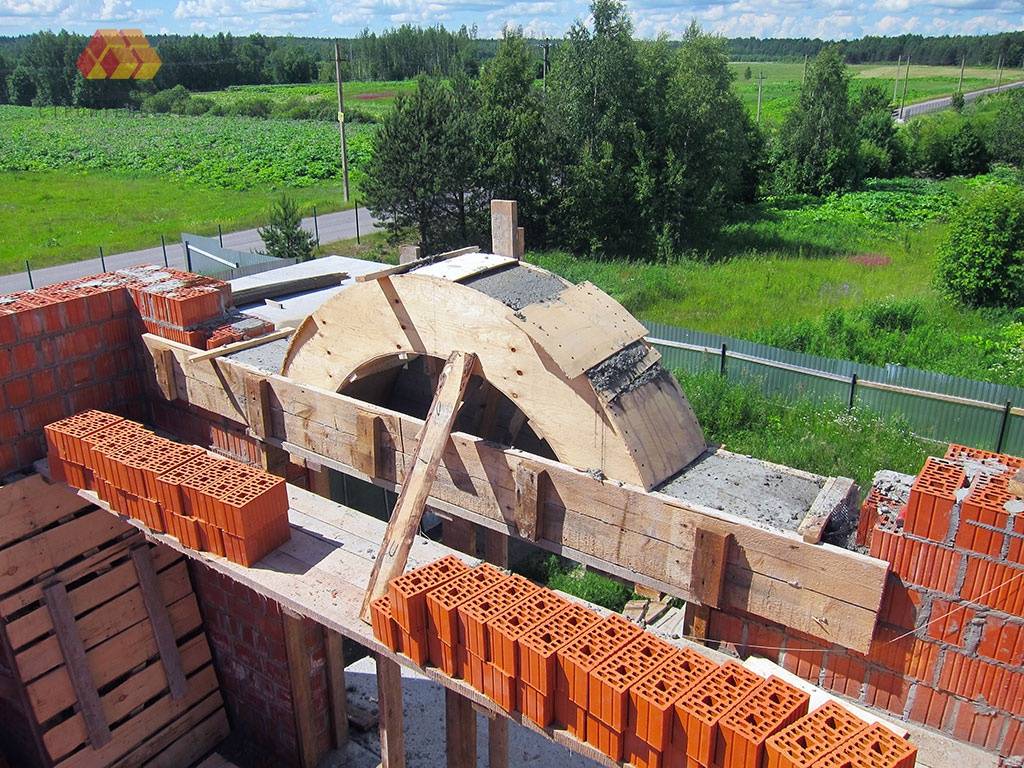

Кладку арочных перемычек ведут по опалубке соответствующей формы в такой же последовательности, как и кладку клинчатых перемычек. Направление радиальных швов и правильность укладки каждого ряда проверяют по шнуру, привязанному к гвоздю, забитому в центре, из которого описывается кривая арки, или шаблоном-угольником, одна из сторон которого имеет очертание, соответствующее кривизне арки. При кладке многоцентровых арок направление швов кладки в пределах каждого участка кривизны тоже проверяют шнуром, привязанным в ее центрах.

Рис. 3. Кладка арочной (полуциркульной) перемычки:
а — перемычка, б — замок из клинчатого (лекального) кирпича, в — замок из обычного кирпича; 1 — шнур, 2 — шаблон-угольник, 3— клинья

Конструкция опалубки для кладки арок должна быть такой, чтобы происходило равномерное опускание ее при раскружаливании. Для этого под кружалами ставят клинья, равномерно опускающие опалубку при постепенном их ослаблении. Сроки выдерживания арочных и клинчатых перемычек на опалубке в зависимости от температуры наружного воздуха в летних условиях могут быть: для арочных от 5 до 10 дней и для клинчатых от 15 до 20 дней.

На выполненной части кладки арки или свода нельзя ставить ящики с раствором или укладывать кирпич, чтобы не нарушить сцепление раствора с кладкой.

Похожие статьи:
Подготовка к возведению зданий и сооружений

Навигация:
Главная → Все категории → Каменные работы

Статьи по теме:

Главная → Справочник → Статьи → Блог → Форум

Арка садовая опалубка, как сделать арку, садовые арки, перемычка, арка дверная

автор: Главный редактор

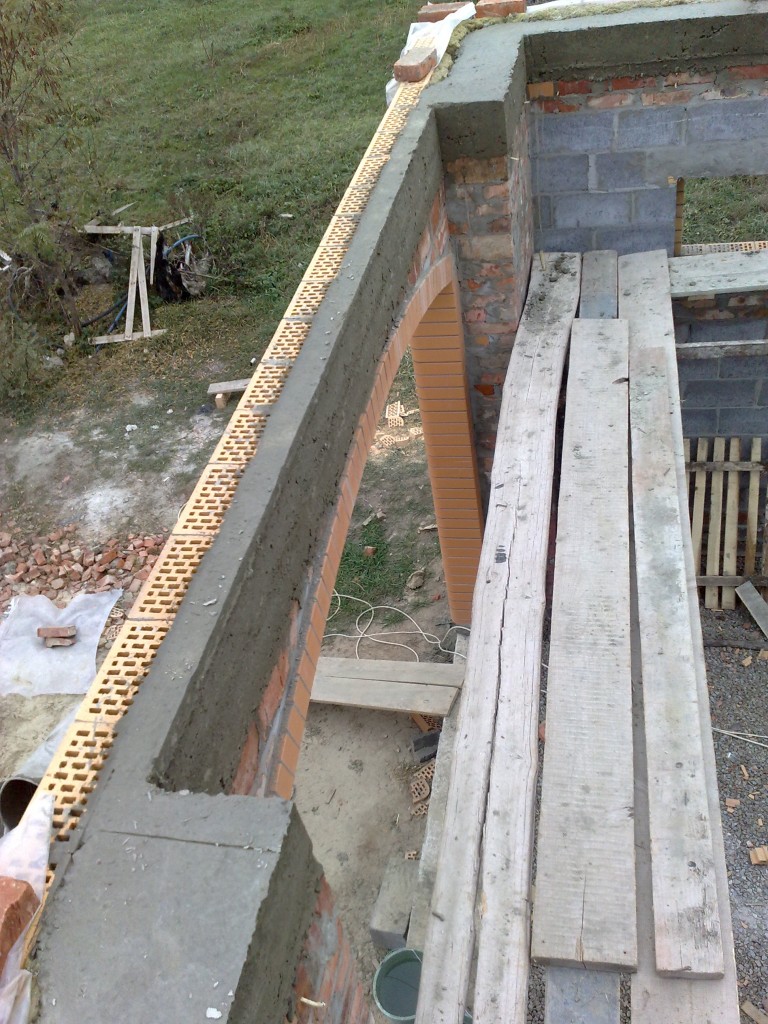

Арочная перемычка часто встречается в современных постройках, например, в перекрытиях каминов, в дверных проемах и как украшение калиток и оград. Правильно выложить арочную перемычку — задача, требующая тонкого и умелого подхода, особенно если арку строят над широким проемом.

Арки могут быть полукруглыми, пологими и почти горизонтальными. Перемычки всегда состоят из нечётного количества кирпичей. Чтобы выложить арочную перемычку, необходимо изготовить опалубку, называемую кружалом, которую делают в форме полукруга, дуги или в виде небольшого сегмента (для пологой арки).

Проще всего рассчитать и построить полукруглую арку. Высота подъёма её равна радиусу округления или половине ширины пролета. Опалубку в форме полукруга диаметром, равным ширине пролета, устанавливают на уровне начала свода.

Кружало можно изготовить из не обрезных широких досок или из ДСП. В данном случае в качестве материала для опалубки использована фанера толщиной 10 мм. На листе её вычерчивают полукруг радиусом, равным половине ширины пролёта. При большой величине радиуса вычерчивать полукруг удобно с помощью карандаша, укреплённого на шнуре.

По разметке выпиливают полукруг, а затем, используя его как шаблон, — и второй. Подготавливают деревянные бруски длиной, равной толщине кладки минус две толщины фанеры. Бруски размещают по периметру полукруглых шаблонов и сбивают каркас кружала. Затем сверху крепят полосу из твёрдой ДВП или трехслойной фанеры. Опалубку для пологой арки делают так же, как и для полукруглой, но с меньшей кривизной.

Схема разметки пологой арки:

Как рассчитать правильно обводы опалубки, показано на схеме. Сначала определяют высоту подъёма арки. Обычно она составляет не менее 10% ширины проёма, которая в нашем случае равна 900 мм. На листе фанеры откладывают 900 мм от точки А до точки В, отмечают на отрезке АВ середину, проводят через него перпендикуляр (он совпадает с центральной осью проёма), откладывают на последнем высоту подъёма и получают точку С. Соединяют точки А и С, делят полученный отрезок пополам (точка D) и из этой точки восстанавливают перпендикуляр до пересечения его с осью проёма (точка Е). Радиусом ЕА проводят дугу. На схеме также приведён ещё один пример — с большей высотой подъёма. В этом случае центром для построения дуги окружности через точку F будет точка G.

Изготовленную опалубку устанавливают в проём между кирпичными стойками забора на каркас из брусьев. Между брусьями и кружалом ставят клинья. Они позволяют выставить горизонтально кружало, а в последующем аккуратно убрать опалубку из-под готовой арки после окончания работы.

Сначала возводят забор и его опоры до уровня перемычки. На опалубке размечают ряды кладки с таким расчётом, чтобы число их было нечётным, учитывая при этом толщину шва. Правильность укладки каждого ряда и направление радиальных швов проверяют по шнуру, привязанному к гвоздю, который вбит в центр окружности опалубки. Для тех же целей можно воспользоваться длинной линейкой или уровнем. Если арку выкладывают в несколько рядов кирпичей, то положение последних в каждом ряду проверяют тем же способом.

Арку выкладывают из полнотелого кирпича (могут быть использованы бетонные блоки или природный камень) и с клиновидными швами, толщина которых внизу перемычки — не менее 5 мм, а вверху — не более 25 мм. Кладку ведут поперечными рядами по опалубке от пят к замку одновременно с двух сторон. Швы между рядами должны совпадать с продолжениями радиусов кружала (опалубки), проведёнными вдоль этих швов.

При кладке перемычки все продольные и поперечные швы целиком заполняют раствором, так как такая кладка работает не только на сжатие, но и на изгиб. При слабом заполнении раствором вертикальных швов под влиянием нагрузок могут сдвинуться отдельные кирпичи, а затем кладка разрушится.

Кирпичи выкладывают так, чтобы они правильно совмещались друг с другом и образовывали ровную лицевую поверхность заподлицо с опалубкой. Кирпичи укладывают по разметке на опалубке. Уровнем или линейкой проверяют лицевую поверхность кладки на отсутствие отклонений от плоскости. Последним на самом верху арки вертикально ставят замковый камень. Он должен прочно «сидеть» на месте.

Кладку арочной перемычки на этом заканчивают, но опалубку удаляют не раньше, чем через одну-три недели в зависимости от температуры воздуха: чем она ниже, тем дольше выдерживают конструкцию, не снимая опалубки.

Из толстой фанеры выкраивают две одинаковые полукруглые боковины для опалубки.

Используя в качестве проставок бруски длиной 190 мм, сбивают опалубку.

Полосу нужных размеров из ДВП прибивают к опалубке. По этой ровной поверхности можно выкладывать кирпичи.

Размечают положение кирпичей на опалубке. Не стоит оббивать кирпичи, чтобы «втиснуть» их в ряд. Лучше в нужных местах положить чуть более толстый слой раствора.

До возведения арки следует довести высоту стоек забора до уровня начала свода.

Для определения положения кирпичей на опалубке можно выложить их всухую, заменив слой раствора клиньями.

Правильность установки кирпичей проверяют уровнем или линейкой.

Последним кладут замковый камень — в данном случае он перекрывает по высоте три ряда кладки и слегка выступает
наружу, что весьма эффектно.

Метки: кладка

Дополнительные материалы по теме:

Блоки для перемычек из газобетона.

Самый привычный вариант перемычек — те, которые изготавливаются из армированного газобетона. Это самый распространенный способ. Готовые перемычки для газобетонных блоков – это независимая несущая часть, и применяется она для перекрытия проемов, а их ширина должна быть не больше 175 сантиметров.

Они армируются при помощи , а значит, не надо утеплять конструкцию. Их установка заключается в том, что на тонкий слой клея кладутся перемычки симметрично перекрываемому проему. Стоит отметить, что минимальная зона опоры должна составлять 25-30 см, что зависит от ширины проемов.

Установка заранее подготовленных перемычек имеет одно важное достоинство – быстрое создание однородной, ровной и гладкой поверхности стены, а это в будущем облегчит работу по . Но есть и недостаток – высокая стоимость.

Перемычки из монолитного бетона

Недорогой и надежный способ, используемый в строительстве. Его суть в том, что перемычки бетонируются и армируются, а также утепляются в деревянной опалубке, которая находится над проемом. После того, как будут уложены блоки, требуется построить саму деревянную опалубку, которая изготавливается из OSB, доски или бруса. Снаружи внутрь надо вставить утеплитель толщиной 100 мм.

Его с внутренней части следует намазать раствором клея, для того, чтоб он крепче схватился с бетоном. А внутрь опалубки устанавливается каркас, выполненный из арматуры.

На следующем этапе требуется залить опалубку бетоном на уровне, который должен быть равен высоте блока, а значит — 20 см. После того, как он затвердеет, опалубку нужно снять, после чего образуется перемычка из железобетона. Не забывайте, что ее нужно оштукатурить и заармировать, используя щелочностойкую фасадную сетку.

Такой вариант заметно дешевле, но если вы будете использовать уголки, то все это окажется дороже. Зато в итоге получается армированная перемычка, которая уж точно не потрескается.

Перемычки в сочетании с металлическими уголками

Перемычки с применением уголков из металла – это еще один способ их получения. Его суть заключается в кладке блоков из газобетона на перемычки уголков из металла. Здесь есть один важный момент – уголок необходимо врезать в блоки, оставив треть от ширины края. Нельзя ставить уголок с внутренней части и снаружи блока.

Стоит помнить, что толщина уголков напрямую зависит от ширины пролета проемов. В случае если ширина проема не больше 1,2 метров, тогда следует использовать уголок на 50, а если ширина доходит до двух метров, то уголок должен быть на 75.

Обратите внимание, что у уголков есть несущая способность, которой предостаточно, чтобы она выдержала всего лишь один ряд блоков из газобетона, уложенных на клей. Блоки следует класть плотно, а торцы всех вертикальных швов следует заполнить тонким слоем клея.

Когда клей затвердеет, перемычка будет выглядеть как монолитный газобетон, имеющий прочность, сравнимую с газобетонным блоком. Когда окна уже будут изготовлены, часть уголка, расположенная с внешней стороны должна утепляться при помощи минеральной ваты и пенопласта, а затем ее нужно оштукатурить.

У такого способа есть один недостаток – если уголки неправильно врезаны, и утепление наружной части также будет проведено неверно, то появится конденсат с внутренней стороны помещения на откосах.

Перемычка, выполненная из U-блоков

Этот вариант подразумевает изготовление перемычки для газобетонных блоков непосредственно на строительной площадке с использованием лотковых блоков или, иными словами, U-образных блоков. Их укладывают на заранее подготовленное основание для монтажа. Его делают из бруса или доски.

Основание для перемычки должно быть очень прочным, потому как не должно прогибаться при заливании бетоном уже готовой конструкции. Для того чтобы этого не произошло, доски необходимо подпереть.

На таком помосте блоки необходимо класть плотно, а вертикальные швы между ними нужно заполнять тонким слоем клея. Далее вовнутрь каждого блока, а точнее, ближе к внешней стороне следует уложить теплоизоляцию, представленную минеральной ватой или листом пенопласта, потому как толщина лоткового блока составляет 6 см, а ее мало для утепления монолита из бетона.

Теперь внутрь перемычки устанавливается каркас из арматуры, состоящий из 4 стержней, которые скреплены в поперечном сечении между собой. Шаг ячейки составляет 10-15 см. Учтите, что для перемычки нужно использовать стержневую арматуру диаметром 1,2 см. Для скрепления каркаса требуется вязальная проволока, а для кольцевой обвязки берется проволока, диаметр которой 6 мм.

На следующем шаге, в полость газобетонной перемычки заливают бетон, который уплотняется и выравнивается. Его марка должна быть не меньше М200, т.е. обычный фундаментный бетон.

Применение блоков типа U идеально упрощает выполнение перемычки, а созданные перекрытия обладают прекрасной несущей способностью. Единственный и самый важный недостаток – это высокая цена.

Все более прочно укрепляют свои позиции в строительной сфере дома из газобетона. Выглядят они достаточно привлекательно — цвет блоков является практически идеально белым, а швы…

Арболит представляет собой строительный материал в виде полых блоков, используемый для строительства зданий любого назначения: загородных коттеджей, дач, гаражей и пр. Из арболита можно возводить…

Главной задачей оконных систем является защита от погодных условий, сохранение тепла в доме. От правильной установки окон зависит безопасность и долговечность.

Так как газобетон очень легко пилится, то с помощью специального уголка можно легко получить идеально ровный оконный проем.

Газобетонные кладки над окном испытывают большую нагрузку не только во время строительства здания, но и в течение дальнейшей эксплуатации.

Узлы армирования здания из газобетонных блоков: 1 – стена из газобетонных блоков; 2 – армирование в стыках между плитами перекрытия; 3 – армированный железобетонный пояс; 4 – элементы утепления армопояса; 5 – армирование зон опирания перемычек; 6 – армирование подоконной зоны; 7 – армирование глухих стен большой площадью; 8 – армирование опорного шва.

В стандартном случае с целью равномерного распределения нагрузки на боковые части всего оконного проема (и перегородок) устанавливается арматура при помощи штробореза таким образом, чтобы 12-миллиметровая арматура без труда вошла в паз. Последний заливается раствором, а внутрь паза укладывается арматура так, чтобы ее концы выдвигались более чем на полметра.

Деревянные коробки для окон в доме из газобетона производят без пазов. После распиливания и строгания брусков нужных размеров отбираются четверти и пазы. На обоих концах каждого бруска вырезают шипы, проушины. Далее собираем «мозаику» в коробку. Нередко нижний брусок оставляют цельным.

Технология конструкции окон и перегородок зависит от используемых несущих или ненесущих перемычек, узлов опирания на стены. Если используются оконные коробки, их вставляют в проем и крепят гвоздями или анкерными болтами.

Швы между стеной и коробкой утепляют монтажной пеной или минеральной плитой.

Установка перемычек над оконными проемами является непростым этапом в работе, требующим внимательности, усердия и соблюдения технологии. Опору любой перемычки на газобетонную стену нужно устанавливать на длину больше 2 м. Далее проем делается так. С учетом толщины стен располагают одну или две перемычки, расположенные плотно друг к другу. В случае если окно шириной 1,2 м и более, его нужно усилить, удлиняя опору до 2,5 м.

Схема перемычки.

В строительстве зданий из газоблока используются следующие перемычки:

В зависимости от зоны армирования:

• несущие армируются в растянутой зоне рабочей арматурой, рассчитываемой на прочность изгиба, опорный срез, прогиб, поперечную силу;
• ненесущие армируются конструктивно (газо- и железобетонные перемычки).

В зависимости от применяемого материала:

• газобетонные, подразделяющиеся на перемычки из U-образных газобетонных блоков и армированные перемычки из газобетона;
• железобетонные;
• деревянные;
• металлические прокатные профили – уголки, двутавры, швеллеры.

Установка перемычек

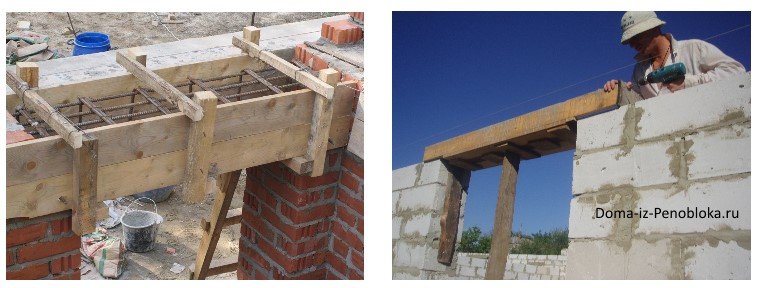

Вариант установки опалубки для заливки перемычки.

Оконный проем и перегородки в газобетонных стенах перегораживают сборными перемычками из бруса либо монолита. Сборно-монолитные перемычки вырабатываются из U-образных тяжелых бетонных (М200) блоков при содействии несъемных опалубок. U-блоки представляют собой изготовленные в определенном формате блоки из газобетона, внутри сечения которых производится армирование. Стенки U-блока выполняют функцию опалубки (несущая способность) под монолитные перемычки и теплоизоляции. Каркас изготавливается из стальной арматуры класса А III. Сборные перемычки, в зависимости от величины и массы могут производиться грузоподъемными механизмами или же самостоятельно вручную. Далее кладка перемычек осуществляется только на используемый для кладки стен раствор. Оконный проем в газобетоне не имеет четверти. Деревянные коробки скрепляются при помощи оцинкованных гвоздей либо ершей из металла. Щели между оконным проемом и коробкой затыкаются утеплителем с упругими прокладками либо монтажной пеной, откосы обрабатываются штукатуркой.

Подоконники наружных стен предохраняются стальным сливом из кровли.

Варианты утепления перемычки над проемом в стене из газобетонного блока.

Оконный проем перекрывается U-образными блоками (сборно-монолитные перемычки) в несколько этапов.

1. Установка U-блоков широкой частью во внешнюю сторону стен на подготовленное основание на глубину не меньше 2,5 м. В случае составления блочных перемычек над проемом временные подпорки устанавливаются до их кладки. Для исключения прогибания перемычки опора окон должна быть надежной.
2. Оконный проем требует и проклейки. Проклейка вертикальных швов между U-блоками производится раствором для тонкошовых работ.
3. Проверка ровности кладки блоков строительным уровнем и по надобности выравнивание кладки резиновым молотком.
4. Чтобы правильно оформить проем, нужно выполнить армирование. Укладывается в образовавшуюся полость между углублениями U-блоков арматура (каркас) таким образом, чтобы обеспечивалось перекрытие бетоном со всех сторон.
5. Кладка теплоизоляции (например, понеполистирола) между арматурой и внешней стенкой U-образного блока.
6. Проем смачивается в районе U-перемычки водой.
7. Заполнение полостей блоков утрамбованным мелкозернистым бетоном. Состав бетона и арматура выбирается с учетом воспринимаемой нагрузки.
8. Выравнивание бетонной поверхности.
9. Удаление временных подпорок после полного схватывания бетонного раствора в U-образных газобетонных блоках.

Монтаж армированных перемычек

Расположение анкеров в зоне оконных и дверных проемов при облицовке газобетонных стен кирпичом: 1. Облицовочная стенка из кирпича. 2. Анкер.

Для упрощения работы можно приобрести прямоугольные в сечении готовые перемычки из армированного газобетона автоклавного твердения, которыми перекрываются пролеты окон и перегородок не более 2,5 м. Армированные перемычки характеризуются прочностью, благодаря объемному каркасу из стали, покрытой антикоррозийным составом. Также обладают равномерным распределением нагрузки, упрощением подбора перемычек. Основная проблема при возведении домов из газобетона – появление мостиков холода от окон. Теплопроводность перемычки из армированного бетона небольшая, вследствие этого вероятность возникновения мостиков холода отпадает. В результате установки таких перемычек получается однородная основа для отделки штукатуркой. Существует разнообразие размеров перемычек для любой ширины блоков. Таким образом, армированные перемычки имеют ряд преимуществ. Во-первых, низкая теплопроводность. Во-вторых, небольшой вес. В-третьих, высокая огнестойкость. Наконец, точные геометрические размеры. Такой вариант существенно экономит время на строительство зданий, является наиболее экологичным.

Армированная перемычка применяется в качестве однопролетной балки, принимающей нагрузку по всей длине.

Схема расположения точек крепления коробки оконного блока в стеновом проеме: 1- места постоянного крепления конструкции к стене.

Для получения перемычки нужной ширины окон производим несколько действий:

1. Совершаем комбинацию армированных перемычек подъемным транспортом, например, краном или самостоятельно своими руками. Устанавливать перемычку нужно стрелкой вверх. Глубина опоры должна быть не менее 25 см, оптимальнее – 30 см кладки, ширина – равная ширине блока, высота – равная высоте одного или двух блоков. Также можно прилагать сразу две перемычки. Установка опоры окон осуществляется только монолитными блоками.
2. Скрепляем перемычки между собой и в местах опирания клеем или раствором для тонкошовных работ. Ни в коем случае нельзя деформировать перемычку с целью укорочения, сверлить отверстия и каким-либо способом нарушать целостность поперечного сечения блока. В противном случае это приведет к потере теплозащиты, деформации, прогибу.
3. Укладываем следующую перемычку плотно друг к предыдущей с помощью резинового молотка.
4. Выравниваем поверхность перемычек рубанком.
5. Ждем схватывания смеси для тонкошовной кладки.

Установка перемычки из металлического уголка

Заливка монолитной бетонной перемычки.

Газобетон легко поддается распилу при помощи специальной пилы. Специальный уголок способствует оптимально ровному резу, вследствие этого подобрать нужного размера блок к окну не составит труда. Важно учесть, что обрезанный блок вставляется длиной более метра. При помощи заранее приобретенных блоков различных габаритов можно легко регулировать высоту окон или подрезкой блока, или подбором блоков различного размера.

Перемычки из бетона, обладая свойством высокой теплопроводности, в отличие от газобетона, требуют дополнительного утепления, к примеру, с помощью полистирола. Процесс получается трудоемким (газобетон, полистирол, бетон) и требует профессионального вмешательства. Такого рода перемычки лучше устанавливать на широких окнах. Помимо этого, утеплитель будет способствовать ослаблению каркаса, потере паропроницаемости. Последнее способствует образованию конденсата и плесени внутри окна.

Один из самых надежных и простейших способов установки газобетонного блока на перемычки – укладка перемычек из металлического уголка в тело газоблока на расстоянии 1/3 ширины от края. Если ширина окон до 1,2 м, то подойдет 50-ый уголок, если до 2 м – 75-ый уголок. Металлический уголок отличается прочностью, следовательно, способностью удержать ряд склеенных газосиликатных блоков. Для обеспечения максимальной прочности стены газобетон укладывают при помощи клея с перевязкой. Преимуществом металлического уголка является то, что кладки с внешней стороны смотрятся однородными. Размеры железобетонных перемычек зависят от нагрузки окон и перегородок, давления от несхватившейся кладки. Различают следующие профили перемычек:

• швеллеры, двутавры;
• профильные трубы;
• горяческатанные стальные уголки;
• неравнополочные и равнополочные стальные уголки.

По конструктивным соображениям для более удобной кладки газобетона оптимальнее применять четыре уголка вместо двух. Металлические прокатные профили должны опираться на стену более чем на 25 см и на 40-50 см в сейсмоопасных регионах.

Применение монолитных железобетонных перемычек является трудоемким процессом. Технология монтажа такой перемычки включает в себя:

• подборку высоты;
• армирование;
• установку опалубки;
• подпорку опалубки;
• связывание арматуры;
• бетонирование арматуры.

Деревянные перемычки – самый экономичный вариант, имеющий маленький коэффициент теплопроводности. Главный недостаток – ненадежность, которую будут иметь проемы, ввиду этого применение перемычек из дерева нецелесообразно.

Монтаж оконного блока

Монтаж оконного блока.

С целью исключения образования трещин, конденсата, плесени, грибка, уменьшения звукоизоляции необходимо выполнять все технологические приемы:

1. Выравнивание поверхности откосов кладки.
2. Пропитывание проема грунтовкой.
3. Удаление грязи, мусора.
4. Нанесение грунтовки на проемы в местах наклеивания лент.
5. Теплоизоляция внутренних откосов.
6. Подготовка уплотнительных и изоляционных лент, равных ширине окна плюс 2 см.
7. Наклеивание пароизоляционной ленты шириной 60 мм на вертикальные и горизонтальную верхнюю стороны откоса, отступая на 30 мм от каждой стороны проема при помощи планки-ограничителя. Нельзя вытягивать ленту. Приклеивать ленту нужно ровным слоем без пузырьков и складок.
8. Тщательное заполнение ленты в местах стыка (стыковка разрешается сверху вниз, не более одной на проем).
9. Приклеивание паропроницающей уплотняющей ленты сначала на вертикальные стороны, далее на горизонтальную потолочную, укладывать которую можно и к раме, и к поверхности оконного проема. При этом удаляют защитную бумажную ленту. Поперечное сечение паропроницаемой ленты должно составлять более 70% длины обжатия ленты окном.
10. Монтаж и прикрепление окна так, чтобы не порвать ленты, приклеенные на оконный проем.
11. Вставка несущих колодок, не препятствующих креплению лент.
12. Заполнение предварительно увлажненных швов монтажной пеной для тепло-, звукоизоляции и долговечности равномерно снизу вверх толщиной 40 мм.
13. Наклеивание свободного края пароизоляционной ленты на поверхность блока.
14. Крепление наличников, слива и подоконника.
15. Герметизация щелей, которые имеет проем.

Перечень инструментов и материалов

Установка окна в проеме.

Необходимые инструменты:

• киянка;
• штроборез;
• каретка;
• ковшик;
• терка;
• ножовка по газобетону;
• строительный уровень;
• резиновый молоток;
• рубанок;
• рулетка;
• мастерок;
• шпатель;
• уровень-линейка, правило;
• дрель со спецнасадкой;
• бетономешалка;
• перчатки;
• ведро.

Нужные материалы:

• пенополистирол;
• стальная арматура;
• U-блоки/ газобетонные армированные перемычки;
• оцинкованные гвозди/ металлические ерши;
• раствор для тонкошовных работ;
• бетонный раствор;
• штукатурка;
• монтажная пена.

Материалы для бетонного раствора:

• цемент;
• вода;
• песок;
• либо готовый раствор.

Многие не слишком квалифицированные специалисты применяют для создания проемов в стенах . Но ведь на сегодняшний день у многих производителей газобетонных ячеистых материалов в ассортименте присутствуют газобетонные перемычки. Их использование для создания проемов делает работу гораздо легче, внешний вид остается более эстетически приятным, не нарушает теплоизоляцию возведенной коробки. А порой можно и вовсе отказаться от применения от таких изделий. В данной статье мы разберем все тонкости использования перемычки из газобетона.

Для чего используют?

Кладки над проемами разного типа испытывают сильное давление не только в период возведения строения, но и во время последующей эксплуатации. Обычно, чтобы равномерно распределить нагрузки на дверные либо другие проемы, выполняется установка арматурных прутьев посредством штробореза, но только так, чтобы прут вошел в паз. Последний наполняют смесью, а внутрь паза кладут прут, но таким образом, чтобы его конец торчал не более чем на 30 сантиметров.

Деревянные коробы для дверей и других видов проема газобетонных зданий делают без пазов. После того как были изготовлены бруски необходимых размеров, пазы откладывают, также как и четверти. На окончаниях бруса делают отверстия по форме шипов. Потом все это собирают в короб. Довольно часто брус внизу делают цельным, без отверстий.

Процесс строения дверей во многом подвластен применяемым перемычкам. Если необходимо применение коробов для необычных проемов, то их размещают в проем и закрепляют при помощи болтов либо гвоздей. Швы короба обрабатывают либо пеной, либо минеральной ватой. Монтаж изделий над дверными либо оконными проемами — это довольно сложный процесс, который обязывает быть внимательным, собранным. Также немаловажным является соблюдение всех тонкостей технологического процесса.

Какие бывают перемычки?

U-образные изделия для газобетонного ячеистого строительного материала

Это особый вид ячеистых, которые необходимы для выполнения . Материалы такого типа помогают распределить нагрузку, которая поступает от плит перекрытия.

Блоки производят на особом оборудовании, на котором перемычка газобетонная склеивается. У них масса достоинств, в отличие от других методов армирования. Благодаря им можно значительно сократить сроки по возведению дома. Также они помогают удержать тепло внутри подобной конструкции.

Из армированного газобетона

Перемычка из газобетонной смеси данного типа используется для перекрытия проемов коробки, которая возведена из ячеистых бетонных блоков различных зданий, как жилых, так и общественных. Используют обычно в несущих стенах дома до четырех этажей, однако их высота не должна превышать 17 метров. Если она не является несущей, то их применение не ограниченно высотой.

Железобетонные

Это изделия, которые изготавливают из тяжелой бетонной смеси и арматурных прутьев. Применяют в качестве перекрытий в дверях, также часто применяется в возведении ограды и других различных типах строительства, где их можно практически использовать. Основное их достоинство — это невысокая цена. Недостатками стали их большая теплопроводность и большая масса.

Деревянные материалы в блоках

Чаще всего их используют в зданиях, изготовленных из дерева, реже — в домах из кирпича либо ячеистых бетонных материалов. Однако и в бетонных зданиях обязательно в таком случае должны быть потолки с деревянным перекрытием. Дерево обязательно должно быть сухим и пропитанным антисептиком. Преимущества в таких перемычка в том, что они мало весят, стоят и обладают высоким теплосохраняющим свойством. Их минусами является склонность к загниванию, деформация размера при влиянии различных внешних факторов.

Металлическую перемычку можно охарактеризовать свойством обладание немалыми несущими свойствами. Перемычку такого типа не слишком охотно применяют из-за ее недостатков. Главные из них — это предрасположенность к коррозии метала и надобность дополнительного утепления.

Если необходимо выполнить перекрытие большого пролета, то используют двутавр. Перемычки для установки между данными строительными материалами производят из двух двутавров, но обязательно необходимо не забыть положить между ними утеплитель. Протяженность опирания на возведенную коробку с обеих сторон проема должна быть равна приблизительно 20 сантиметрам. Отдельные строители советуют высчитывать протяженность опирания с помощью приложения половины высоты перемычки 16 сантиметров. Впрочем, это относится к перемычке любого типа изготовления.

Установка

Армированные

Перемычка из газобетона такого типа отличается крепостью из-за объемного стального каркаса. Благодаря использованию подобных перемычек в период строительства газобетонными изделиями, выходит наилучшая основа для декорирования. Подобная перемычка газобетонная используется как балка на один пролет, который получает давление по всей своей протяженности. Чтобы в итоге получить подобную перемычку необходимого размера, необходимо выполнить несколько операций:

• Для начала перемычка газобетонная должна быть поднята на необходимый уровень. Ее установка должна быть только стрелкой вверх. Опорная глубина должна равняться 30 сантиметрам, ширина должна быть как блок, а высота – равняться высоте нескольких таких изделий. Разрешается использование в газобетонном проеме сразу двух перемычек. Основания оконных проемов выполняется лишь монолитными изделиями.
• В местах опирания и между собой, материалы склеиваются раствором. Категорически запрещается изменять изделие, каким либо способом, так как это ведет к таким последствиям – ухудшение теплоизоляции, деформирование изделия.
• Следующая перемычка газобетонная укладывается вплотную к ранее установленной, при содействии резинового молотка.
• Поверхность обязательно подлежит выравниванию посредством использования рубанка.
• Итоговый этап это ожидание просыхания бетонной смеси.

Вопрос о том, перемычки какого вида (надоконные либо надпроёмные) и когда используются при постройке дома, не так прост. Большинством самостройщиков при перекрытии стенного проема обычно используются самодельные перемычки из бруска, монолитов и железобетонных конструкций с применением стального уголка. Но на сегодняшний день крупными компаниями, производящими газобетонные изделия, предлагаются решения, облегчающие и убыстряющие работы по строительству дверных и оконных проемов, а в ряде случаев позволяющие и вовсе избежать присутствия таких конструкций.

Разновидности

В первую очередь разберемся, каким образом выбирают перемычки для оконных и дверных проемов. Это решают в зависимости от наличия материалов и размеров пролётов, которые перекрывают. Самое значительное расстояние можно перекрыть с помощью монолитных балок из железобетона . Несъемная опалубка для них обычно изготавливается из U-образных блоков из газобетона.

Надпроёмные виды кладок постоянно подвергаются значительному давлению как в процессе строительства стен, так и при дальнейшей эксплуатации здания. Как правило, для равномерного распределения нагрузок выполняют установку арматурного прута с помощью штроборезов таким образом, чтобы обеспечить вхождение прутов в пазы. Последние наполняются раствором, а прут укладывают в него таким образом, чтобы снаружи оставалась часть прута длиной 30 см.

Применение уголков из стали никак не регламентируется ГОСТами или правилами строительства зданий из газобетона, зато оно популярно среди самодеятельных строителей.

Чтобы максимально сохранить свойства, не допускающие утечки тепла через наружные стены газобетонного здания, можно выполнить перемычку над окном либо дверным проемом при помощи одного из газобетонных специзделий: либо армированными газобетонными перемычками D700, либо монолитными железобетонными перемычками в несъемных опалубках из газобетона.

Если ячеистость структуры конструкции из газоблоков будет совпадать со структурами материала строительного газоблока, то эта схожесть не вызовет понижения эффективной теплоёмкости. В итоге не нужно будет дополнительно утеплять стену и кладку.

Еще одним приемлемым решением, которое поможет перекрыть расстояние в 3 м, может быть обустройство монолитной структуры из железобетона, залитой с применением неразборной опалубки из блоков U-формы. Их прочность может уступать лишь конструкциям типа монолитной балки из железобетона.

Подъемная техника для монтажа U-блочных перемычек не требуется, но нужны усилия для большего объёма подготовки, а также чтобы изготовить такую перемычку, потребуется больше времени и сил.

При армировании конструкции в блоке U-формы при помощи пространственного арматурного каркаса (U-блоки с размерами 20 см в ширину с лотком, имеющим ширину в 12 см) допускается использование двух арматурных стержней (верхний и нижний). Все блоки с размерами по ширине лотков от 15 см армируют с помощью четырёх арматурных стержней (2 верхние и 2 нижние). При этом необходимо наличие поперечных арматурных связок с расстоянием между ними в 40–50 см.

Если стенной проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема равно 1 к 2/3, то проём можно устраивать без перемычки совсем. При такой конструкции каждый ряд укладывают, применяя временную стабильную опалубку, используя исключительно клей для газобетонных блоков.

Также можно использовать конструктивную арматуру, чтобы армировать газобетонные блоки выше проёма. Здесь допустимо использование арматуры d6d8 либо толще, заводя ее концы за проекции граней на 50 см, анкеруя концы под Г-образными углами.

При несоблюдении этой пропорции (1 к 2/3) из-за нехватки высоты, необходимо использовать рядовую ненесущую перемычку полкой вниз (если проем менее 2 м) либо стальной уголок (если проем менее 1,2 м).

Возможно, применение уголка, у которого ширина полки меньше, чем те, что описывают в справочниках (11 см), или уголка проема шире 1,2 м. Надо заметить, что подобное применение будет некондиционным, и если сделать его своими руками, это останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется строительство поддерживающей конструкции (перемычки) проема из стального уголка:

• стальной уголок необходимо окрашивать поверх ржавчины с обеих сторон;
• в этом случае минимальная длина опирания уголка на газобетон должна составлять 20 см;
• друг с другом уголки скрепляются лентой из стали/сварным методом/ стяжками из проволоки;
• их необходимо утапливать в газобетонный блок заподлицо;
• при наличии в планах оштукатуривания стены в будущем – используйте штукатурную сетку, чтобы его обернуть.

Конструкции из железобетонных монолитов позволяют перекрывать самые широкие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с более высокой степенью точности для надоконных и наддверных перемычек и газоблочных простенков необходимо производить в соответствии с гл. 9 СТОНААГ3.1–2013.

Армируются перемычки из железобетона так же, как и ЖБ балка: 4–6 арматурных стержней d-12 и толще с поперечными арматурными хомутиками через полметра.

Минимум длины опирания ЖБ балки на газобетон должен быть не менее 35 см. Зону опоры ЖБ конструкций такого типа обязательно следует усиливать при помощи обустройства разгрузочной опоры, используя сетку из арматуры в растворном слое либо слоях клеев для газобетона при толщине, по крайней мере, в 1,5 см.

Надпроемные железобетонные перемычки отливаются в стабильной разборной опалубке, время удаления который определяют, замеряя уровень температуры воздуха в месте проведения работ. Конструкции такого типа могут заглубляться на толщину слоя утеплительного материала, который в обязательном порядке будет использоваться для утепления так называемых мостиков холода. «ЭкстПолиС» обычно приклеивают к структурам подобного типа разного сечения с различными клеями для газоблоков и закрепляют с помощью тарельчатых дюбелей.

Конструкционные особенности дают возможность выбора вариантов применения технологии при монтаже, длины части опирания перемычек на газобетонную стену, а также основных правил их использования.

Глубина опирания

Данный параметр, как правило, зависит от типа перемычек.

• Несущая конструкция из газобетона с армированием : максимальный проём – 1 м 75 см, глубина опоры – 25 см. Дополнительного утепления не требуется.
• Несущие железобетонные конструкции с неразборной опалубкой из U-блочных конструкций: максимальный проём – 3 м, глубина опирания на кладку – 25 см. Дополнительного утепления не требуется.
• Монолитные несущие конструкции из железобетона . Должны соответствовать длинам балок – 35 см. Требуется дополнительное утепление. Выполняется армирование – 1 м 20 см. Арматура выступает за габариты проёма на 50 см. Рекомендуется осуществления рядового армирования выше проёмов.
• Монолитные ненесущие железобетонные конструкции 200 см 35 см : максимальный проём – 1 м 20 см, глубина опирания на кладку – 20 см. Требуется дополнительное утепление. Является ненесущей конструкцией с использованием в качестве основания металлического уголка. Необходимо заглубление в основании кладки.

Какие выбрать?

Так как монолиты из железобетона весят гораздо больше, а такое устройство легче, чем газоблок, чтобы оформить оконные и дверные перемычки, лучше выбирать газоблоки: они легче, их проще установить, а также они более выигрышны по своим теплоизоляционным качествам.

Тонкости монтажа

Газобетонные перемычки армированного вида отличаются прочностью по причине наличия каркаса из стали. Также из-за того, что используются подобные перемычки во время возведения стен из газобетона, получается оптимальная поверхность, которая впоследствии послужит целям декорирования.

Такие перемычки представляют собой однопролётную балку, получающую нагрузку на всю свою поверхность. Оптимальный вариант при укладке газобетона – это четыре уголка из стали, уложенные должным образом.

Многие неопытные строители используют при сооружении стеновых проемов перемычки из железобетона. Однако современные производители предлагают более практичный вариант. Использование перемычек для газобетонных блоков позволяет проводить такие работы намного быстрее, а также не портить внешний вид проема. Кроме того, использование такого материала повышает теплоизоляцию коробки. Все тонкости применения газобетона стоит рассмотреть подробнее.

Для чего используется

Газобетонная кладка над проемом подвергается серьезному давлению. Высокие нагрузки воздействуют на нее не только в период постройки дома, но и во время его эксплуатации. Для равномерного распределения нагрузки на проем следует провести установку арматурных прутьев с использование штробореза. После помещения арматуры в паз его заделывают раствором.

Как выбрать тип перемычки для дверного или оконного проема? Чтобы принять правильное решение, следует учесть такие показатели, как доступность материала и длина перекрываемого пролета.

Особенности установки разных конструкций

Проемные отверстия, которые имеют довольно большую длину, могут перекрываться монолитными железобетонными изделиями. Если длина проема не превышает 3 м, следует использовать ж/б балки, помещенные в несъемную опалубку. Если проемное отверстие в газобетонной стене имеет длину всего 1,2 м, перемычку выполнять нет необходимости. Это условие соблюдается в тех случаях, когда кладка над проемом имеет высоту не больше 2/3 ширины самого проемного отверстия.

Простенки в несущей конструкции должны иметь ширину минимум 60 см. При необходимости сделать простенок меньшей ширины следует соорудить его из кирпича. Для таких простенков могут использоваться и газобетонные блоки с армированием.

Более оптимальным решением для сохранения теплоизоляции наружных стен дома является создание перемычек, которые выполнены из газобетона. Они устанавливаются над оконными и дверными проемами. Такие блоки обычно имеют марку плотности D700. Для этого могут использоваться и монолитные изделия в несъемной опалубке, которая представлена U-блоками. Последние имеют плотность D500.

Иногда армирование перемычек представляет собой самую простую процедуру, благодаря которой можно перекрыть проем не больше 174 см. При выборе перемычек стоит учитывать их вес. Монолитные железобетонные изделия очень сильно нагружают несущие стены. Для монтажа таких конструкций понадобится использовать подъемную технику. Чтобы уложить армированные газобетонные конструкции на кладку, создавать специальные разгрузочные площадки нет необходимости.

Выполняемые над проемами перемычки обычно выполняются длиной от 2 см. Стенка U-блока, обладающая большей толщиной, обращается в сторону улицы. Сборка несъемной опалубки из таких блоков осуществляется на временной опоре. После полного застывания раствора ее убирают.

Монолитные изделия

При использовании монолитных ж/б перемычек можно перекрывать проемы шириной до 3 м. Такие конструкции уступают лишь перекрытиям из тяжелого бетона. U-образные железобетонные изделия монтируются без использования специальной техники. Это обстоятельство является весомым преимуществом.

Однако такая технология требует хорошей подготовки и достаточно большого объема работ, во время которых будет создаваться перемычка. Изделие оснащается металлическим каркасом в U-образных блоках. Если они имеют ширину 20 см и лоток шириной 12 см, допустимо армировать их 2 арматурными стержнями. Во всех блоках, которые имеют ширину лотка больше 15 см, необходимо выполнять армирование с использованием 4 стержней.

Проемы могут устраиваться и без перемычек, если соблюдено несколько обязательных требований. Одно из них уже упоминалось выше — кладка над проемом должны быть высотой не больше 2/3 ширины проема. Для создания рядов кладки при таком устройстве проема необходимо использоваться временную опалубку. Во время работ используют клей для газобетона.

При недостаточной высоте кладки следует усилить проем рядовой ненесущей удерживающей конструкцией. Могут использоваться и стальные уголки. При их использовании необходимо учитывать несколько тонкостей:

• Стальные уголки могут окрашиваться по ржавчине. Их покрывают краской как изнутри, так и снаружи.
• Опора на кладку имеет минимальную длину 20 см.
• Лучше, если уголки будут скреплены стальной лентой. Для этого применяется проволочная стяжка. Для скрепления ленты может использоваться сварка.
• Уголки обычно утапливаются в газобетон. Они не должны выступать из стены.
• Стальные уголки необходимо обернуть штукатурной сеткой, если впоследствии стены будут оштукатуриваться.

При создании монолитной перемычки понадобится выполнить такие действия:

• Необходимо совместить армированные конструкции при помощи подъемной техники. Перемычка устанавливается стрелкой вверх. Опору лучше выполнять глубиной от 25 см. Оптимально, если она будет равна 30 см. Ширина должна быть равна ширине блока.
• Перемычки необходимо скрепить между собой. Не следует допускать деформации элемента. Его не следует укорачивать или выполнять в элементе отверстия. Нарушение целостности конструкции приведет к потере ее прочности.
• Укладывается следующая перемычка вплотную к предыдущей.
• Поверхность конструкций выравнивается рубанком.
• Ожидается схватывание смеси для тонкошовной кладки.

При выполнении таких действий можно оформить дверной или оконный проем своими руками. Опирание перемычек на стены должно быт максимально надежным. Это можно обеспечить выполнением правильных расчетов.

Рекомендуем также

Опалубка и заливка перемычки — 2022

Для нового строительства производители бетонных блоков и кирпича включают в свои каталоги большинство аксессуаров для обработки отдельных точек, таких как угловые элементы, перемычки, выступы плит. .. Эти аксессуары, такие практичные в строительстве новые, редко используются в ремонте, когда хотят, например, сделать проем в кладке и возобновить нагрузки перемычкой. Такую работу затем необходимо выполнить вручную, обычно с использованием деревянной опалубки.Этот метод опалубки является наиболее подходящим для частного случая, но также и более экономичным, поскольку достижим с помощью простых средств и доступен повсеместно: доски толщиной 22 или 27 мм.

Необходимый материал

• метра и карандаш
• квадратный
• молоток, молоток
• Shovel

шаги

1. Сделайте опалубки
2. финализировать опалубки
3. Заливка и установка перемычки

Изготовление опалубки

1.Перемычка – это верхняя часть, которая принимает на себя нагрузку кладки над проемом, будь то дверь или окно. Выполнение такой работы, обычно на определенной высоте, требует наличия надежных лесов, стационарных или мобильных. Сначала начните работу с изготовления двух подпорок, которые будут поддерживать торцы опалубки. Как только они будут размещены у каждой стены, проверьте горизонтальность опорной планки, а также их идеальный баланс друг относительно друга. Также запланируйте толщину досок в расчете на их полезную высоту, чтобы довести низ опалубки до порога корпуса.

2. Работа начинается с раскроя досок по размерам площадки. Обратите внимание на две оговорки, сделанные в толще стен, они будут служить посадочным местом притолокы. Опалубка останавливается заподлицо, чтобы бетон полностью заполнил полость, в которой будут размещены загнутые концы железок металлического каркаса.

3. Затем прибейте этот пол к опорной балке стоек, затем ровно поставьте противоположную вертикальную стену. Последняя должна быть усилена посередине вертикальной доской, пересекаемой на высоте опалубки. После этого проверьте все уровни, вертикальные и горизонтальные.

4. Опалубку следует рассматривать как отрицательную сторону предстоящей работы. Поэтому не забудьте закрепить внутри опалубки планку, которая превратится в шпунт в конструкции, этот шпунт в итоге примет верхнюю раму двери. Еловые доски, использованные грубо распиленные, представляют собой идеальный материал для этого вида работ.Они оставят на бетоне свой отпечаток, причем случайный рисунок. Если вам нужна гладкая отделка, просто спланируйте опалубочные доски.

Завершение опалубки

5. На данном этапе работы необходимо установить внутреннюю арматуру по бокам перемычки, удерживая ее на равном расстоянии 20 мм от стенок опалубки. Не забудьте смазать внутренние стены маслом для опалубки (не используйте сливное масло, окрашивающее бетон), прежде чем приступить к монтажу узла. Установка арматуры требует небольшого размышления, как для ее правильного расположения, так и для обеспечения ее сохранения на этапе заливки бетона.

6. Не экономьте на средствах армирования опалубки, и особенно опалубки важных размеров, чтобы иметь возможность выдерживать без деформаций и протечек давление бетона.

7.Когда армирование установлено и опалубка готова, тщательно увлажните сборку, чтобы древесина не впитала влагу из бетона, что снизило бы его прочность.

Заливка и установка перемычки

8. Залейте бетон в опалубку с помощью лопаты или ведра, стараясь не сдвинуть рамы. Используйте шпатель, чтобы распределить бетон. Это действие, с одной стороны, предотвратит образование пустот, а также оптимизирует сцепление бетона с арматурой.

9. Завершить операцию, ударив по боковым стенкам опалубки тяжелым молотком или молотком. Это действие выносит на поверхность все пузырьки воздуха, заключенные в массе бетона, это и называется вибрацией бетона. Это позволяет избежать ослабления основных качеств этого материала.

10. Остается затереть шпателем выравнивание поверхности бетона по верхним краям опалубки.В зависимости от толщины конструкции, климатических условий и температуры перед демонтажем следует подождать несколько дней, так как нижняя часть опалубки поддерживает большую часть бетона. Слишком быстрое удаление опалубки может привести к ненужному растяжению перемычки, что может снизить ее прочность.

11. Осторожно отклонитесь, чтобы не повредить конструкцию. Используйте прорезной молоток формы или лом, что очень удобно, когда вы хотите повторно использовать элементы опалубки.

12. Теперь перемычка работает. Его сопротивление позволит ему выдержать вес стены выше. Затем можно попросить рамы столярных изделий.

На эту же тему

• Вопросы ответы
  • Как сделать проем в несущей стене?
  • Как сделать отливки в днище опалубки для перемычки?
  • Как определить высоту перемычки?
  • Как уложить железобетонную перемычку?
• DIY Tips0
• Smap Бетон
  • Реализация груди спрятать лучу
  • , укладка деревянного перемычка, выложена из железобетона
  • кладка: опалубка и арматура

Это может заинтересовать вас

Видео-инструкция: Как я устанавливаю и делаю перемычки (Майк Хадак)

ВИДОВ ПЕРЕМЫЧОК | ГРАЖДАНСКОЕ СТРОИТЕЛЬСТВО

Перемычка — структурный элемент здания.Делается над дверным и оконным проемом. Его основная функция – поддерживать каменную стену над проемами и передавать ее нагрузку на боковые стены.

Материал для перемычки : Перемычка может быть изготовлена ​​из различных материалов. Такие как сталь, дерево, камень, ПКК и т. д.

Наиболее часто используемым материалом для перемычки является RCC (армированный цементный бетон). Обычно используемое соотношение бетона для железобетонной перемычки составляет 1:2:4.

Типы перемычки из железобетона : Перемычка из железобетона может быть двух типов в зависимости от методов литья: Сборная перемычка из железобетона и Сборная перемычка из железобетона .

Процесс изготовления ж/б перемычек обоих типов практически одинаков. Оба имеют преимущества и недостатки. Я лично предпочитаю монолитный тип перемычки.

Сборная железобетонная перемычка : Этот тип перемычки отливается отдельно где-то на полу. Когда стена готова к размещению перемычки, ее просто кладут по обеим сторонам стены проема.

Перемычка из монолитного железобетона : После возведения стены до уровня перемычки на стене делается опалубка для перемычки.После изготовления опалубки в нее заливают бетон.

Преимущества и недостатки :

• Сборная ж/б перемычка выполнена на полу. Таким образом, нам не нужно поднимать опалубку до уровня перемычки. Это сокращает необходимое время для изготовления перемычки. С другой стороны, монолитная перемычка из железобетона требует больше времени для изготовления.

• Так как опалубка для монолитной железобетонной перемычки изготавливается на стене, то требуется изготовление опалубки с трех сторон. А вот сборная перемычка требует только двусторонней опалубки.

• Для монолитной перемычки требуется больше опор, чтобы удерживать опалубку на месте. С другой стороны, сборная перемычка требует лишь нескольких опор, так как ее заливают на пол.

• Сборная перемычка экономически эффективнее, чем сборная перемычка.

• Отделка поверхности сборной перемычки может быть лучше, чем у монолитной перемычки.

• Так как сборная перемычка изготавливается отдельно, то перемычку и кладку стены можно делать одновременно.

• Причина, по которой я предпочитаю монолитную перемычку из железобетона, заключается в ее способности связываться с кирпичной стеной. Связь между перемычкой из монолитного железобетона и кирпичной стеной очень хорошая. Но сборная перемычка никак не связана с кирпичной стеной.

Процесс строительства перемычки из железобетона: Процесс строительства перемычки из железобетона прост и не требует особых технических знаний. Сделать перемычку из железобетона может любой, даже не имея специальных знаний в области строительства.

Обычно он содержит 4 ряда стержней диаметром 10 мм внутри, а скоба должна быть диаметром 8 мм или 10 мм с расстоянием между центрами 6 дюймов.

Обычно перемычка из железобетона имеет квадратную или прямоугольную форму и заходит примерно на 6 дюймов в каменную стену. Тем не менее, вы должны следовать инструкции по строительству для длины выступа перемычки в стену, прочности бетона, а также для деталей армирования.

Нравится:

Нравится Загрузка…

Что такое перемычка и как ее установить в здании

Перемычка часто ассоциируется с понятием двери или окна.Это слово широко используется, однако его точное определение ускользает от многих. Существуют различные виды перемычек: бетонные, деревянные, сборные. Итак, вы хотите знать, какова функция перемычки и как ее подготовить? В этой статье вы найдете всю информацию и наши советы по установке в двери и окна.

Перемычка является фундаментальной частью строительства, а также в контексте ремонта дома. Он расположен горизонтально между двумя вертикальными стойками.Первоначально деревянную перемычку помещали над камином или проемом, например, окном или дверью. Сегодня есть более стойкие материалы, например, бетонная сталь. Вы можете установить его среди строительных работ после открытия несущей стены с установкой IPN. Или на этапе строительства интерьера без стены или видимой перегородки. Итак, что такое перемычка? Давайте узнаем больше.

Перемычка — это элемент, который располагается над проемом, например дверью или окном.Он опирается на две опоры, распределенные по обеим сторонам проема. Люди использовали перемычку очень рано в истории. Затем он принял форму деревянной балки и был помещен над проемами и на уровне очага камина.

С тех пор методы развились. Кроме того, проемы стали больше и больше. Поэтому для него используются другие материалы, такие как сталь или бетон, хотя все же можно найти и деревянные перемычки.

Перемычка называется сборной, если она изготовлена ​​из дерева или моноблочного бетона. Однако он сделан из цельного куска, который ставится на вертикальные столбы.

Вот различные типы перемычек:

• Деревянный
• Сталь
• Бетон
• Железобетон
• Цепочка
• Сборные

Самый традиционный. Он допускает немедленную установку, которая не требует дополнительных работ. В большинстве случаев его оставляют открытым на каменной стене для придания деревенского вида.

На самом деле это луч IPN. Последний предлагает до 12 метров диапазона, разделенного на несколько секций. Кроме того, он интегрируется в кладку, чтобы сделать конструкцию более стабильной и более современной.

Этот тип перемычки на основе армированного бетона облегчает монтаж и гарантирует идеальный пролет. Кроме того, он сочетается с любой кладкой. Обладая меньшим декоративным потенциалом, его обычно перекрашивают.

Особенностью этого типа является выравнивание нескольких шлакоблоков, заполненных железобетоном. В результате время сушки и отверждения, естественно, будет больше, чем обычно. Это может занять максимум 28 дней, что следует учитывать во время ремонта.

Этот тип перемычки обеспечивает наибольшую жесткость между сборной и бетонной перемычкой. Предварительная перемычка укладывается на стойки помещения и является несущим и опалубочным элементом для остальных элементов кладки.

Обратите внимание, что сборная перемычка тяжелее сложной. Тем не менее, он не требует слишком длительного времени высыхания. После установки можно практически сразу возобновить работу.

Сборная перемычка из цельного куска. Поэтому можно разрабатывать позу в несколько разделов. Однако для этого требуется большая нагрузка.

При выборе следует учитывать несколько критериев:

Размер элемента должен точно соответствовать нагрузкам.

Ваш вкус к эстетике и отделке приведет к тому, что вы предпочтете один тип перемычки. Ограничения вашего участка (простота установки, доставка, время высыхания и т. д.) также могут сильно повлиять на ваш выбор.

Для определения общей стоимости перемычки необходимо учитывать поставку детали и трудозатраты на ее установку на месте.

Установка – это деликатный и простой процесс, потому что он влияет на баланс дома! Вы должны соблюдать несколько технических указаний и указаний по технике безопасности.По ширине стены учтите, что нужно будет просить перемычку-другую (от обширной стены 30 см)

Вот список шагов для успешной установки:

• Сначала обведите контуры на стене в том месте, где вы будете устанавливать перемычку.
• Перфорируйте стену по нарисованному профилю. Будьте деликатны. Перфорация должна как можно точнее соответствовать размерам перемычки, иначе придется затыкать, выравнивать и ждать высыхания.
• Не забудьте отшлифовать внутреннюю поверхность по отмеченному периметру.
• Проверьте уровень.
• Приготовьте цементный раствор и нанесите его на внутреннюю часть перфорированного отверстия.
• После укладки перемычки на эту цементную подушку все, что вам нужно сделать, это закрепить конструкцию бетоном и камнями.

Подождите не менее семи дней для высыхания, в зависимости от состава раствора, прежде чем приступить к отделке. Если вам нужно уложить две перемычки, выполняйте те же действия с одной стороны, а не параллельно.

Если вы хотите поставить перемычку над окном, проще всего все же железобетонный или металлический профиль. Для большей гармонии с остальной частью дома вы можете покрыть этот элемент фальшдеревом, исключительно в декоративных целях. Сделать или сделали облицовку из дуба. Снаружи перемычка также позволяет устанавливать катящиеся колеса, помещая их в коробку под перемычкой.

Над каждым проемом (окном, дверью и т. д.) можно разместить перемычку.) в несущей стене. При первоначальном строительстве так и есть. Если впоследствии в несущей стене создается проем для установки окна, например.

Обратите внимание, что перемычка полезна только в несущей стене. Если вы создаёте дверь в ненесущей перегородке, то делать перемычку не нужно. Почему? Это связано с самим определением несущей стены.

Как следует из названия, несущая стена должна «нести» нагрузки. К ним относится вес самой конструкции (стены, перекрытия, крыша и т.), но и эксплуатационные расходы (жильцы, мебель и т. д.) и климатические нагрузки (особенно давление ветра и вес снега). Все эти нагрузки механически ложатся на фундамент здания.

Когда в стене создается проем, не хватает материала, чтобы выдержать эти нагрузки. Поэтому мы должны создать подкрепление, чтобы перераспределить усилия. Это функциональная роль перемычки: передавать нагрузки здания на косяки проема.

Перемычка не очень дорогая деталь. Например, вы можете получить бетонный моноблок 1м40 за 20 €. Предварительная перемычка из железобетона стоит около 30 евро, а цепная перемычка — 60 евро. Указать цену на стальную или деревянную перемычку сложнее, так как эти элементы требуют индивидуального раскроя. Цена варьируется в зависимости от сечения и желаемой длины. К этим ценам необходимо добавить стоимость работ и перерыв в работе площадки для твердения бетона.

Несмотря на то, что уложить перемычку можно самостоятельно, мы можем рекомендовать только работу с командой профессионалов.С одной стороны, определить наиболее подходящий для вашей ситуации материал и необходимую длину. Слишком большая или маленькая перемычка в лучшем случае создает настоящие эстетические проблемы, а в худшем — баланс.

С другой стороны, сам монтаж перемычки – это процесс, требующий большого количества оборудования и технических навыков. Помните, что это может определить весь баланс вашего дома. Лучше потратить еще несколько долларов на техническое конструкторское бюро и квалифицированных мастеров, чтобы избежать риска краха.

1. Какой толщины перемычка?

Перемычка 2,80 м должна иметь минимальную высоту 28 см. Его опоры на косяках должны быть равны 1/10 части пролета при минимальной высоте 20 см. Рекомендуемая высота должна соответствовать 10 пролету, но не менее 20 см.

2. Как разместить предварительно напряженную перемычку?

В новостройке начинаем собирать косяк с каждой стороны. Тогда у нас есть prelintel.При этом выбирая размеры чуть больше проема (например, если размер окна 100 см, поставим предперемычку 120 см). Наконец, он будет размещен на prelintel.

3. Когда снимать перемычку?

Время распалубки. После того, как вы завершили опалубку, вы можете снимать бетон на следующий день. Но температура должна быть высокой. Если вы не уверены в сроках ожидания, вы можете подождать 3-4 дня.

4. Как установить сборную перемычку?

Кусок дерева или стали, служащий перемычкой, должен выступать с каждой стороны двери примерно на двадцать сантиметров, чтобы обеспечить лучшую посадку. Затем рекомендуется просверлить стену соответствующим материалом, чтобы расчистить место, на котором она будет располагаться.

В прошлом перемычка представляла собой простой деревянный элемент, расположенный горизонтально между двумя вертикальными стойками. В то время он служил устойчивой опорой над проемом (дверями и окнами). Точно так же многие люди использовали деревянную перемычку для создания каминов.

Но с развитием технологий строительства и постоянным расширением проемов, а также важностью нагрузок, ложащихся на несущую стену, перемычка уже не имеет той простой конструкции, которая была раньше.Действительно, он стал более сложным и прочным, конструкция которого требует больше технических знаний. Итак, если вы считаете, что эта статья полезна для получения вышеуказанной информации о перемычке, сообщите нам об этом в разделе комментариев.

Что такое перемычка? | Размер балки перемычки | Назначение перемычки | Типы перемычек

Представление Lintel

Различные части конструкции здания включают в себя фундамент, балку, колонну, стену, плиту и т. д. Точно так же перемычка также является компонентом надстройки.

Перемычка веками использовалась в качестве декоративного строительного элемента в архитектурных традициях и стилях древних культур. Эта форма перемычки создается с использованием без каких-либо структурных работ.

Строительная каменная перемычка в южном мексиканском городе майя Йешчилан специализируется на резьбе по камню в качестве декоративной перемычки.

Древние египтяне использовали перемычки для распределения веса крыши своих зданий. Эта техника позволила ему строить конструкции с большими пролетами.

Перемычка используется для создания проема в стене или между двумя вертикальными опорами в качестве горизонтального конструктивного элемента здания. Используется на окнах и дверях в любом здании. Таким образом, их можно определить как слабые элементы в конструкции здания.

Перемычка используется исключительно в несущих целях. Но иногда перемычка используется в здании в декоративных целях.

Что такое перемычка?

Перемычка представляет собой балочный тип конструкции здания для обеспечения проемов для дверей, окон и для поддержки верхней стены.Перемычка обычно используется для передачи нагрузки от верхней стены к боковым стенам.

Перемычки обычно размещаются на каменной стене здания. Ширина этой перемычки сохраняется равной кладке стен.

Балки перемычки прямоугольные соответствующего плана и сечения в соответствии с требованиями здания.

Перемычки можно найти в домах вокруг вас, сделанных из многих материалов, таких как дерево, камень, кирпич, армированная кирпичная кладка, железобетон или сталь.

Читайте также: Что такое опалубка? | Требования к хорошей опалубке | Тип опалубки | Тип опалубки | Преимущества и недостатки опалубки

Размер балки перемычки

Ширина перемычки обычно равна толщине проема и глубине в пределах от 1/12 до 1/8 пролета проема здания.

Минимальная ширина перемычки для любого здания составляет 4 дюйма (100 мм).

Назначение перемычки

Некоторые из целей перемычки следующие:

1. Перемычка обычно устанавливается в деликатной части здания для защиты окон и дверей.
Перемычка
2. облегчает фиксацию окон, дверей и т. д. в здании.
3. Перемычка устанавливается так, чтобы выдерживать нагрузки, исходящие от верхних блоков или кирпичей.
4. Перемычка предназначена для передачи нагрузки над ней на боковые стены.
5. Перемычка облегчает потребность в большем количестве верхних помещений для открытия арок. Например, для дверей, окон и т. д.
6. Назначение перемычки в том, что ее можно использовать в декоративных целях.

Читайте также: Что такое Skillion Roof? | Типы крыш Skillion | Использование Skillion Roof | Преимущества и недостатки Skillion Roof | Стоимость Skillion Roof

Типы перемычек

• Деревянная перемычка
• Кирпичная перемычка
• Каменная перемычка
• Армированная кирпичная перемычка
• Стальная перемычка
• Железобетонная перемычка
• Сборная перемычка

1.

Древесина или деревянная перемычка использовались в домах с древних времен. деревянная перемычка чаще используется в холмистой местности. Там, где древесина легкодоступна.

Использование деревянной перемычки в качестве перемычки является дорогостоящим, менее прочным и чувствительным к огню. Деревянная перемычка крепится к стене с помощью стальных болтов.

Если длина проема двери или окна больше, их можно использовать в качестве перемычки, соединив вместе два куска дерева.

Деревянные бруски можно использовать в качестве перемычки, соединяя вместе два или более бруска с помощью набивки.Кроме того, этот тип перемычки иногда можно использовать, установив пластину из мягкой стали сверху и снизу.

Деревянная перемычка имеет некоторые недостатки.

Деревянные перемычки менее прочны, чем другие материалы, и деревянные перемычки могут гнить, если за ними не ухаживать должным образом.

Деревянная перемычка очень чувствительна к огню. И этот тип перемычки имеет меньшую прочность.

Читайте также : Что такое гидравлический цемент? | Использование гидравлического цемента | Смешивание гидравлического цемента | Как применять гидравлический цемент » вики полезно Преимущества и недостатки гидравлического цемента

2.Кирпичная перемычка

Кирпичная перемычка закрепляется на растворе кирпичом в верхнем проеме дверной коробки. Этот тип перемычки обеспечивает слабую поддержку верхней стены.

Кирпичная перемычка обычно называется «солдатской аркой» или «кирпичной аркой».

Кирпич и солдатская арка традиционно использовались в облицовке фасада, чтобы создать видимость поддержки.

Толщина их кирпичной перемычки выдерживается от 10 см до 20 см в зависимости от пролета дверного и оконного проема.В этом типе кирпичной перемычки кирпичи с заполненной раствором крестовиной на боковом конце обеспечивают большее сопротивление сдвигу.

Читайте также: Что такое двускатная крыша? | Дизайн двускатной крыши | Типы двускатных крыш | Преимущества и недостатки двускатной крыши

3.

Каменная перемычка обычно используется в местах, где много камня легко доступно.

Каменная перемычка используется в строительстве в горных районах. Потому что камень легко найти в такой области.

Каменные перемычки могут быть предусмотрены в кирпичных стенах выше.

каменная перемычка является распространенным типом перемычки. Толщина каменной перемычки важна для ее формирования. Каменные перемычки иногда крепят к кирпичной стене в виде цельного куска или более чем одного куска.

Минимальная толщина каменной перемычки этого типа составляет 10 см. Боковая опора этого типа перемычки сведена к минимальной опоре 15 см.

Читайте также: Что такое парапетная стена? | необходимость парапетной стены | Использование парапетной стены | Типы парапетных стен | Примечания о важности конструкции парапетной стены

4.Армированная кирпичная перемычка

Этот тип перемычки используется при пролете проема более 1 м. Глубина армированной кирпичной перемычки 15 см. Или более 10 см.

Так расположены кирпичи. 2-3 см между кирпичами для вставки арматурных хомутов. Остается место по ширине. Эти зазоры заполняются в пропорции 1:3 цементным раствором.

В этом типе перемычки диаметром 6 мм вертикальные хомуты закрепляются перед каждым 3-м кирпичным швом. Этот тип перемычки предусмотрен в качестве основного арматурного стержня диаметром от 8 до 10 мм вверху и внизу.

Читайте также: Что такое система Well Point? | Типы системы Well Point | Преимущества и недостатки системы Well Point

5. Стальная перемычка

использовалась редко. Этот тип перемычки используется там, где наложенная нагрузка велика и имеет очень большой пролет для открывания.

В этом типе перемычек секции канала фиксируются как перемычки. В этом типе перемычки мы можем использовать одну и ту же секцию или разные секции по мере необходимости.

Для этого типа перемычки боковая вертикальная стена должна быть выровнена и выровнена. Чтобы стальные секции на нем можно было зафиксировать в нужном положении.

Некоторые преимущества стальной перемычки

выдерживают чрезмерные нагрузки. Кроме того, его можно легко закрепить в кирпичной кладке.

Перемычки стальные не имеют характера ржавчины, эрозии и деформации.

Для стальной перемычки не требуется специальной опалубки.

Читайте также: Что такое ложная работа? | Виды фальши | Причины ложных отказов

6.Железобетонная перемычка

RCC завоевал место, заменив все другие материалы, обычно используемые для перемычки. Перемычки такого типа пожаробезопасны, долговечны и обладают хорошей прочностью.

1:2:4. Которая обычно делается в виде перемычки с пролетом 800 мм. В этом типе перемычки количество и диаметр арматуры определяются в зависимости от нагрузки на нее.

Может использоваться в качестве перемычки при больших нагрузках и больших пролетах.Этот тип перемычки увеличивается из расчета 8 см на каждый метр. Этот тип может быть таким продуктом, как сборный или монолитный перемычка.

легко натягиваются на длину до 2 м. Этот тип перемычки может увеличить скорость строительства.

В этом типе перемычки основное армирование предусмотрено в нижней части перемычки для сопротивления нагрузкам.

Читайте также: 23 различных типа дверей | Функции дверей

Некоторые преимущества железобетонной перемычки:

1. Этот тип перемычки прочнее, жестче и долговечнее, чем другие типы перемычек.
2. Железобетонные перемычки обычно обладают огнезащитными свойствами.
3. RCC Lintel сохраняет свою прочность в любом размере и форме.
4. Этот тип перемычки прост в изготовлении. Это может длиться долго.
5. Перемычка используется для решения менее эффективной проблемы в бетоне с использованием арматуры по мере необходимости.
6. Этот тип конструкции чаще всего использует перемычки.

6(Б). Сборная перемычка

Сборная железобетонная перемычка специально используется в блочных стенах.Так что строительство может быть сделано быстро и легко. Этот тип перемычки обеспечивает надежную поддержку дверей и окон.

Предварительно напряженные сборные перемычки, как правило, могут быть легко использованы для строительства жилых и коммерческих зданий. Он легко доступен в различных размерах на рынке.

Читайте также: Что такое лестничный марш? | Требование хорошей лестницы | Тип лестницы

Преимущества перемычки

Некоторые из основных преимуществ перемычек заключаются в следующем:

1. Перемычка легко монтируется.Сборная перемычка может использоваться в качестве перемычки.
2. Перемычка не обязательно образуется везде. Перемычки в здании обеспечивают поддержку двери и окна.
3. Перемычка обеспечивает платформу для формирования стены над ней.
4. Перемычка создает проем в стене для двери и окна.

Читайте также: Что такое Zero Force Member? | Идентификация элементов нулевой силы в ферме | Преимущество Zero Force Member

Нравится этот пост? Поделитесь этим с вашими друзьями!

Предлагаемое чтение –

Как рассчитать деревянные работы в бетонной перемычке – Секреты строительного подрядчика

Перемычка с архитектурной точки зрения определяется как конструктивный горизонтальный элемент/блок/материал, перекрывающий пространство или проем между двумя вертикальными опорами.
Несущий элемент части здания, обычно размещаемый над входами, окнами, арками и другими проемами в здании.
Перемычка может быть из дерева, бетона, бамбука, стали и т. д., в зависимости от строительных материалов. Для нашего исследования мы работаем над бетонной перемычкой, которая обычно используется в тропических регионах, таких как Нигерия.
Перемычка должна выдерживать нагрузки, которые на нее опираются, а также собственную нагрузку, не деформируясь и не ломаясь. Кирпичный камень или обычный бетон имеют слабую прочность на растяжение, поэтому их можно использовать только для ограниченного пролета максимум 6 метров в идеале, но железо / сталь можно использовать для более длинных перемычек.Причина, по которой вам необходимо ввести соответствующие железные стержни в бетонную перемычку, чтобы противостоять сжимающему напряжению бетона и охватывать более длинные проемы.
Для заливки бетонной перемычки в здании необходимо учитывать двери, окна, балку у подъездов, балку у подъезда между двумя и более колоннами, арки в интерьере и экстерьере.
Теперь, зная количество досок, которые вы собираетесь использовать, вы должны сначала запомнить длину и ширину каждой доски, а это 3.6 м или 12 футов на 0,3 м или 1 фут.

Для приведенного выше плана у нас есть два варианта: для здания с большим количеством проемов вы можете просто запустить перемычку в виде балки вокруг блоков по всему периметру, а для других с меньшим количеством проемов бетонную перемычку следует разместить поверх проемов, давая припуски справа и слева для того, чтобы балка опиралась на опоры, тем самым передавая нагрузку через блоки или какие-либо вертикальные опоры на землю.

ОПЦИЯ-A
При расчете только оконных и дверных проемов проверьте размеры проемов по сторонам A, B, C и D.
A – 1200 мм или 1,2 м, 2400 мм или 2,4 м
B – 2,4 м
C – 1,2 м, 1,2 м и 2,4 м
D – 1,2 м, 0,6 м и 1,2 м позвольте бетонной перемычке перекрываться в обе стороны. Чем длиннее проемы, тем большее пространство вы должны предусмотреть для перекрытия бетона. Исходя из опыта, для двухстороннего перекрытия следует использовать 30% проема.

Для нашего расчета 2(30% окна)+окно
Для стороны А
– 1,2м будет принято как 2(30% от 1.2)+1,2=1,92
– 2,4 м будет равно 2(30% от 2,4)+2,4=3,84
Для стороны B
– 2,4 м будет принято как 2(30% от 2,4)+2,4=3,84
Для сторона C
– 1,2 м будет взята как 2(30% от 1,2)+1,2=1,92
– 1,2 м будет принята как 2(30% от 1,2)+1,2=1,92
– 2,4 м будет принята как 2( 30% от 2,4)+2,4=3,84
Для стороны D
– 1,2 м будет принято как 2(30% от 1,2)+1,2=1,92
– 0,6 м будет принято как 2(30% от 0,6)+0,6= 0,96
– 1,2 м будет принято как 2(30% от 1,2)+1,2=1,92
Теперь доски будут использоваться для поддержки бетона с обеих сторон и под бетоном, который является верхней частью проема.
Для простоты расчета. Сложите все длины, т.е. 1,92+3,84+3,84+1,92+1,92+3,84+1,92+0,96+1,92=22,08
Разделите сумму на длину доски, которая составляет 3,6 м
22,08/3,6=6 досок
Теперь умножьте на 3, потому что вы нужны доски на две стороны и под
=18 досок на окна.

ВАРИАНТ 2
Проложить перемычку по периметру, так что рассчитайте периметр по плану.
A=9,4 м+1,35 м(стена, ведущая к входной двери)
B=9,0 м
C=9,4 м+1,2 м+1,2 м (стены, ведущая к двери сзади — обе стороны)
D=9.0 м
Сложите все размеры 9,4+1,35+9,0+9,4+1,2+1,2+9,0=40,55 м
Разделите на 3,6 м как длину доски = 11 досок
умножьте на 2 для обеих сторон перемычки = 22 доски
Теперь вы необходимо добавить основание окон, сумма которых составляет 22,08 м из предыдущих расчетов, мы используем это, потому что доски также будут использоваться для крепления досок к бетонному основанию.
22,08 разделить на 3,6 м =6 досок
Всего досок=22+6=28 досок

Для двери выполните тот же процесс,
Все двери принимаются равными 0. 9 (900 мм)
2 (30% от 0,9) + 0,9 = 1,44
Число дверей равно 8
1,44 x 8 = 11,52 м
Разделите на 3,6 м (помните, что 3,6 м или 12 футов — это длина доски = 3,2 доски).
Затем умножьте на 3 = 10 досок для дверей.

Перемычки и «перепроектирование» — The Hindu

Сатья Пракаш Варанаси узнает, как минимизировать дизайн, чтобы сэкономить деньги и материалы.

Как часто мы пытаемся поговорить с пожилыми людьми дома о завершении строительства? Общий опыт связан с трудностями в налаживании диалога из-за различий в методах построения от их времени до наших контекстов.Мы чувствуем, что за эти годы были достигнуты успехи, и многие из них считают, что мы тратим деньги впустую на «чрезмерное проектирование».

Одним из простых примеров могут быть перемычки, которые представляют собой горизонтальные монолитные элементы над любым проемом для поддержки стены над дверями и окнами. В прошлом они могли быть деревянными или каменными, но часто мы замечаем, что элементов вообще не было — стена сидит прямо на деревянном каркасе! Рама воспринимает нагрузку, так зачем перемычки?

Традиционно плотники готовили дверные и оконные рамы заранее, до того, как начнутся стены, чтобы была завершена необходимая выдержка древесины. Когда каменщик строит стены, эти рамы размещаются в центре толщины стены, и стена продолжается без каких-либо дополнительных элементов перемычки. Даже сегодня мы можем видеть такие дома, которые стоят веками. Если да, то почему мы добавляем перемычку, которая тоже из толстого и прочного бетона?

Горизонтальная жесткость

Перемычки помогают связать здание в поперечном направлении и, если их непрерывно размещать вокруг всех стен, обеспечивают горизонтальную жесткость здания, что является обязательной мерой в сейсмоопасных зонах.Однако нужны ли они нам все время во всевозможных зданиях, в том числе в небольших домах, в таких местах, как Бангалор, с наименьшим риском землетрясений? Даже ответы экспертов могут отличаться, но возможно уменьшить перемычки в зависимости от контекста и по совету инженера-строителя. Каждая бетонная перемычка нуждается в опоре при опалубке, времени на гибку стержней и бетонировании, отверждении водой и т.п., что требует времени, денег и материалов. Можем ли мы на этом сэкономить, пусть даже частично?

Как только стены достигнут уровня перемычки, мы можем поставить деревянную доску в качестве опоры, установить два M.S. арматурные стержни необходимого диаметра поперек проема, залить номинальную тонкую стяжку бетоном, кирпичи уложить вертикально так, чтобы три центральных кирпича образовывали клин, сужающийся книзу.

В этом методе используются две концепции: армированная кирпичная балка с точки зрения стали и принцип плоской арки в кирпичной кладке. Поверх этой плоской кладки можно разместить еще два стержня, если предполагается большая нагрузка. Для проема шириной до 5 футов этот метод может применяться с техническими характеристиками, рекомендованными инженерами.Как видно, нет никаких бетонных балок, задержек из-за опалубки или отверждения и тому подобного.

Сегодня мы проектируем с очень высоким коэффициентом безопасности, предупредительным подходом, при котором ничего не может пойти не так. Понятно, что этот метод очень часто приводит к перепроектированию, что может быть доказано на примере перемычек. Мы можем мыслить адекватно, минимизировать дизайн, чтобы сэкономить деньги и материалы. С этой целью все три заинтересованные стороны, а именно проектировщики, владельцы и строители, должны одинаково думать о рентабельном и экологически чистом здании.

Автор — архитектор, работающий над экологически безопасным дизайном, с ним можно связаться по адресу [email protected].

Балка перемычки — определение, различные типы, используемые материалы

Эти перемычки состоят из кусков дерева или дерева, которые размещаются поперек проема. Это самые старые типы перемычек, которые в основном используются там, где древесина легкодоступна. Если деревянные перемычки усилены пластинами из мягкой стали на их верхней и нижней поверхностях, они называются перемычками с перемычками.

Ниже приведены важные характеристики деревянных/деревянных перемычек:

Как следует из названия, эти перемычки представляют собой каменные плиты, которые укладываются поперек отверстия в стене. Он может быть сформирован из одного куска камня или более чем из одного куска. Каменные перемычки обычно не пользуются популярностью, потому что у них есть некоторые недостатки, которые перечислены ниже:

1. Следует использовать кирпичи хорошего качества, без трещин и с острыми и прямыми краями.
2. Временная опора предусмотрена при возведении кирпичной перемычки, известной как «поворотный элемент».
3. Кирпичи с крестовинами более подходят, поскольку они повышают сопротивление сдвигу торцевых соединений, так как крестовина, заполненная раствором, образует шпонки между разными слоями кирпича.

4. Стальные перемычки:

Стальные перемычки состоят из стальных уголков или стальных катаных балок. Прокатные стальные балки используются для больших пролетов и тяжелых нагрузок, а стальные уголки используются для малых пролетов с легкими нагрузками.

Стальные балки обычно замуровывают в бетон для защиты стали от коррозии и воздействия огня. Когда используется один блок стальной балки, он либо встраивается в бетон, либо облицовывается камнем, чтобы соответствовать ширине стены. В случае более чем одного блока предусмотрены трубные сепараторы, чтобы удерживать стальные балки на месте.

5. Железобетонные перемычки (железобетонные перемычки):

В настоящее время железобетонные перемычки (железобетонные перемычки) широко используются из-за их долговечности, пожаробезопасности, высокой прочности и простоты. Он очень прост в изготовлении, а также экономичен.

Номинальное соотношение бетонной смеси для R.C.C. перемычка 1:2:4.

1. монолитный и
2. сборный.

Монолитные перемычки изготавливаются непосредственно на проеме с соответствующей опалубкой и центрированием. Количество армирования в этих перемычках зависит от пролета перемычки, ширины проема в стене и нагрузки на перемычку.

используются для небольших пролетов до 2 метров.В настоящее время он широко используется из-за его экономичности, поскольку форма, используемая для литья перемычки, может использоваться несколько раз.
