Опалубка для фундамента разборная: Разборная опалубка

многоразовые сборные, перестановочные конструкции для заливки бетона

Разборная опалубка используется в процессе заливки массовых и единичных изделий или конструкций из железобетона. В первом случае систему используют для производства крупногабаритных фундаментных блоков, колец для колодцев, балок для ростверков и других изделий аналогичного типа. Во втором случае в такую опалубку заливают ленточные или плитные фундаменты, монолитные ростверки и прочие конструкции, для изготовления которых необходим значительный объем раствора.

И в этой статье мы опишем практику использования разборных опалубок и в процессе массового литья, и в ходе единичной заливки, уделяя внимание технике сборки и укрепления ограждающей конструкции.

Содержание

1. Многоразовая опалубка: особенности конструкции
2. Разборные опалубки для единичных операций
3. Разборные опалубки для массовых изделий

Любая опалубка состоит из двух элементов – силового каркаса и щитов. Причем первый элемент (каркас) поддерживает второй (щит), а второй – удерживает в себе жидкую массу раствора вплоть до полного отвердения бетона.

Причем сборная конструкция многоразового использования отличается от одноразовой конструкции тем, что ограждающие элементы – щиты – крепятся к каркасу с помощью разборного соединения (на саморезы, на болты, на защелки). Соответственно, неразборный вариант предполагает жесткое крепление каркаса и опалубки, без возможности последующего демонтажа.

Разборные опалубки для единичных операций

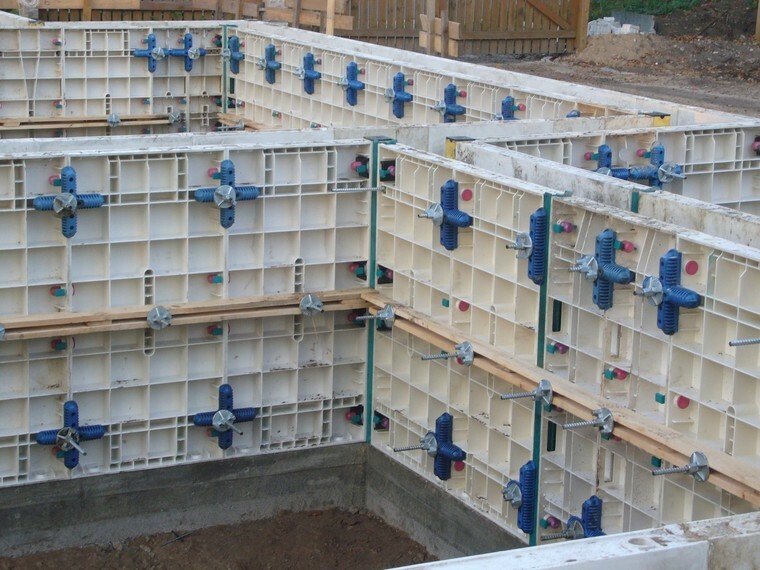

Для единичных операций чаще всего используют дешевые конструкции со щитами из ламинированной фанеры, которые удерживает каркас из деревянного бруса.

Причем помимо классической разборной существует еще и разборно-переставная конструкция, которую используют для послойного литья (дном верхнего слоя заливки служит отвердевшая внешняя поверхность нижнего слоя).

Такие опалубки проживут несколько строительных сезонов, при условии щадящего режима эксплуатации. Их основное достоинство – дешевизна материалов конструкции.

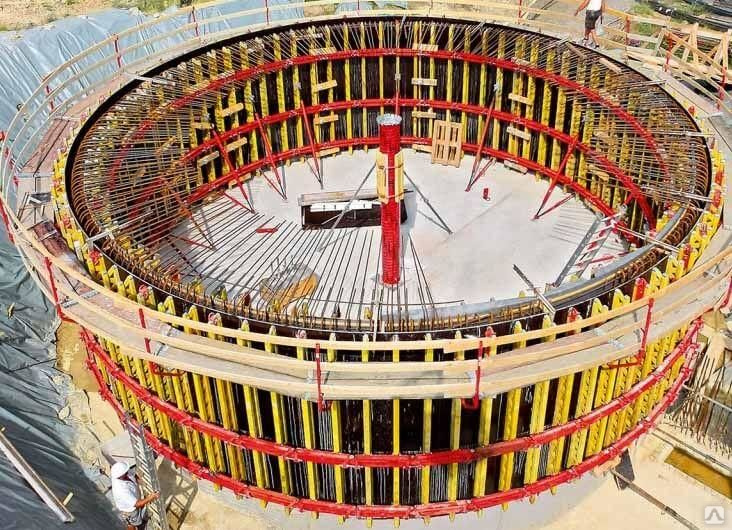

Более жесткий режим эксплуатации предполагает использование в конструкции опалубки материалов с повышенной стойкостью к истиранию и механическим повреждениям. В этом качестве, чаще всего, выступают особые сорта пластика или листовая сталь. Конструкции с повышенной стойкостью, рассчитанные на годы использования, именуются «профессиональными опалубками».

Разборные опалубки для массовых изделий

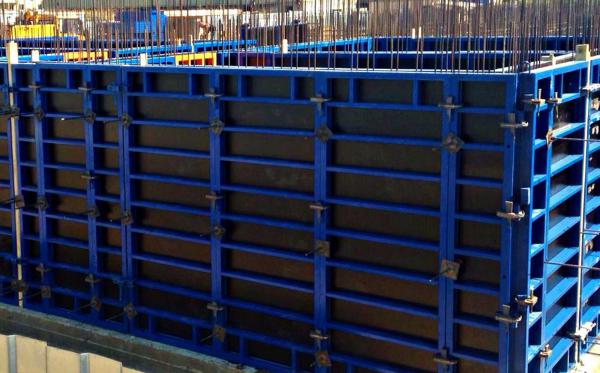

Массовые изделия предполагают жесткий режим эксплуатации. Причем монтаж и демонтаж щитов следует воспроизводить с максимальной скоростью. Поэтому все опалубки для массовых конструкций изготавливают из листовой стали.

Такой выбор оправдан еще и высокой прочностью стальных листов, которые могут удержать бетон в малогабаритной заливке даже без силового каркаса.

А в случае объемного литья на листовые щиты из металла можно наварить ребра жесткости из уголков.

Съемная опалубка своими руками: как сделать разборный вид

Съемная опалубка для фундамента применяется для формирования геометрических размеров будущей конструкции основания здания. В нее устанавливается металлический каркас и впоследствии заливается бетонная смесь. После набирания бетоном 70% проектной мощности опалубочную систему снимают, очищают от остатков бетонной смеси и повторно применяют для формирования следующей монолитной конструкции. Такой принцип многократного использования делает разборную опалубку незаменимым технологическим элементом монолитного строительства.

Содержание

Требования к съемной опалубке

Основным назначением опалубочной системы считается способность удерживать бетон в своем массиве, поэтому и требования будут соответствующие:

• Опалубка должна быть прочной и надежной.
• При заливке бетонной смеси должна выдерживать нагрузки от его веса и вибрационные нагрузки во время уплотнения.
• Составные элементы конструкции не должны иметь больших зазоров.
• Быстро монтироваться и разбираться.

Виды съемной опалубки

Благодаря простоте реализации и экономичности, разборная опалубка популярна среди строителей и используется уже десятилетиями. Раньше материалом для съемной опалубки служили исключительно деревянные доски и щиты. В настоящее время круг используемых материалов значительно расширился и теперь для изготовления съемной опалубки используется влагостойкая фанера, OSB-плита, ДСП и металлические щиты.

Так как материалы съемной опалубки предназначены для многократного использования, при сборке и разборке следует минимизировать повреждения разборных щитов.

Дощатая опалубка

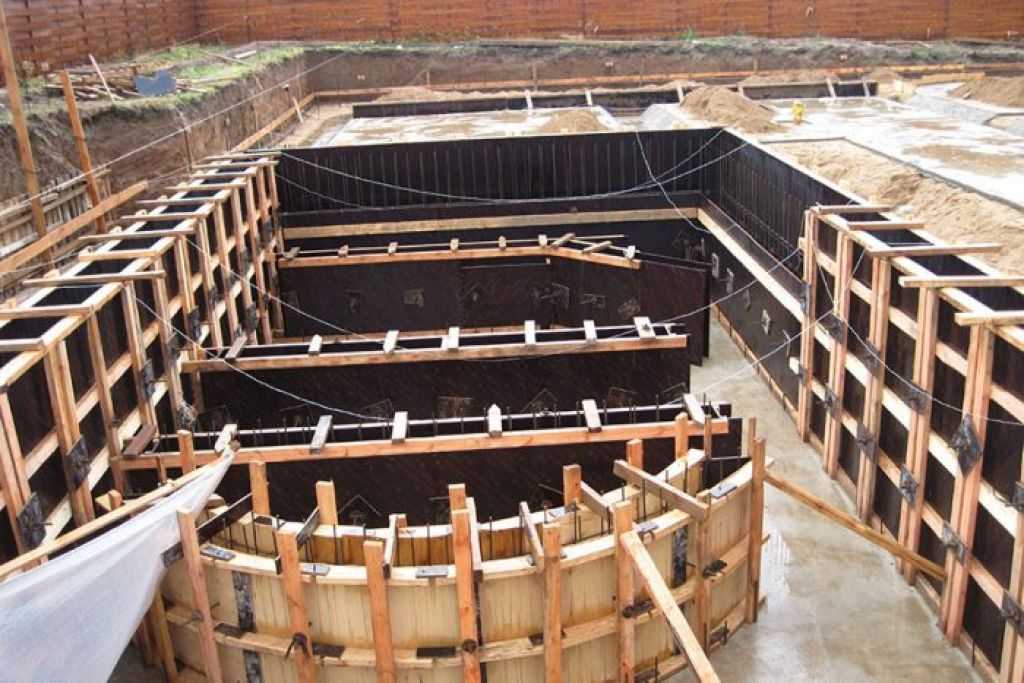

Доски и дощатые щиты – самые популярные и доступные материалы и из них легко соорудить съемную опалубку своими руками. Чтобы бетонные стенки монолитного фундамента были ровными и гладкими, для устройства ограждающей конструкции применяется обрезная доска «щелевка» толщиной 25 мм. Ширина доски может быть любой, этот параметр не имеет особого значения, однако существует закономерность: чем шире доска, тем больше вероятность проявления трещин в ее массиве. Самым подходящим вариантом будет доска с шириной от 200 до 300 мм.

Для досок и щитов опалубки подойдет любая древесина, которая есть в данной местности, но обычно используется древесина хвойных пород. Цена – это главное достоинство дощатой опалубки при условии, что сборку и разборку будет выполнять сам застройщик. К недостаткам дощатого ограждения можно отнести большую трудоемкость и продолжительность на сборку и разборку.

Опалубка из плитных материалов

Следующими по популярности материалами для разборной опалубки считаются влагостойкая фанера, OSB-плита и ДСП.

Разборная опалубка для фундаментов из ламинированной фанеры способна выдержать почти сотню циклов заливки бетонной смеси.

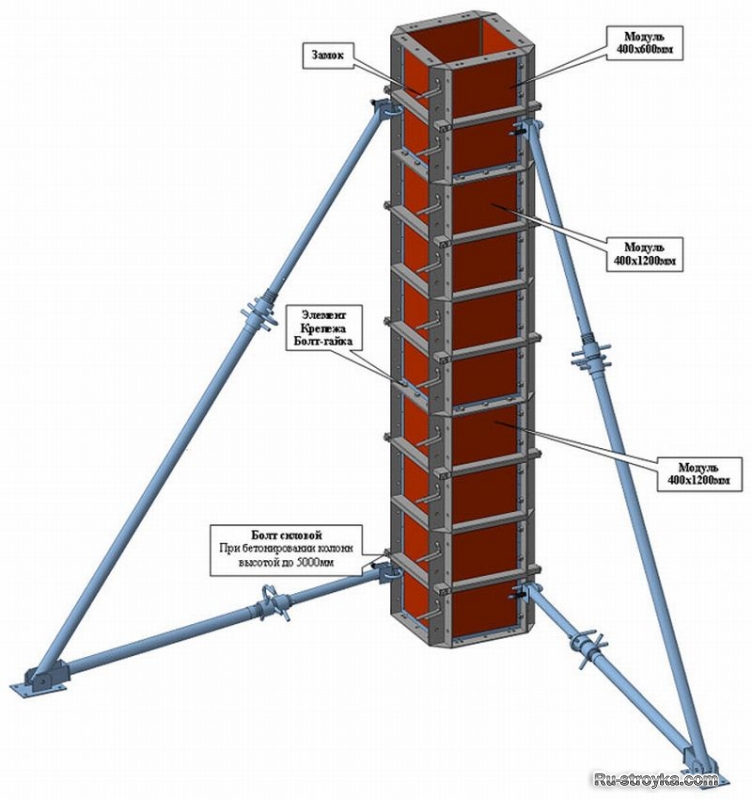

Стальная и алюминиевая съемная опалубка

Можно применять для съемной опалубки стальные или алюминиевые щиты. Такой вид материалов дает идеальную боковую бетонную поверхность фундамента. При креплении металлические листы крепятся на специальные кронштейны и винты. Стоимость такого вида конструкции ограждения монолитного фундамента недешевая и целесообразно брать подобный материал для опалубки в аренду в строительных управлениях.

Изготовление щитов разборной опалубочной системы

Порядок изготовления щитов опалубки в принципе одинаков для всех видов материала. В качестве примера можно рассмотреть самый трудоемкий процесс сборки дощатых щитов:

1. Вначале обрезную доску распиливают по размеру будущих щитов, подготавливают соединительные деревянные брусья.
2. Высота дощатого щита определяется по уровню заливаемого бетона и должна соответствовать его высоте.
3. Необходимо следить за тем, чтобы конструкция щитов получилась с предельно допустимым весом и ее без труда можно перемещать по строительной площадке. Поэтому рекомендуется делать дощатые щиты длиною не более 3 м. Для создания жесткой линейной конфигурации щиты соединяются по внешней стороне деревянными брусками сечением 40 х 40 мм шагом 1 м с помощью гвоздей, а еще лучше, саморезов по дереву с помощью шуруповерта.
4. Если доски для опалубки имеют некачественную обработку или кривизну, то дощатые щиты могут получиться с небольшими щелями, которые в опалубочной системе перед заливкой бетоном необходимо заделать паклей или деревянными заглушками.

Жидкая бетонная смесь может протекать через щели дощатой опалубки, из-за этого бетон будет терять свою пластичность и станет жестким. Для уплотнения жесткого бетона потребуются значительные физические усилия. Чтобы не возникало подобной проблемы, рекомендуется стены опалубки закрывать плотным гидроизоляционным материалом. Это может быть плотная пленка ПВХ, рубероид или другой кровельный рулонный материал. Можно для небольших объемов фундаментов использовать вощеную бумагу.

Щиты оградительной конструкции собираются в единую конструкцию в заранее намеченную границу фундамента.

Укрепить стены опалубки можно деревянными распорками с внешней стороны, а внутреннюю жесткость конструкции создают распорки из деревянного бруса или обрезками металлических труб или арматуры.

Порядок установки съемной опалубки для фундаментов

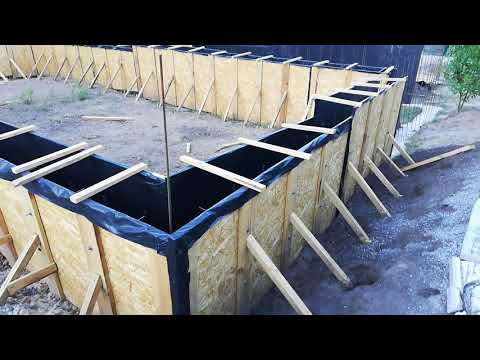

В индивидуальном строительстве разборную опалубку чаще всего применяют для устройства монолитных фундаментов. Часто застройщики для уменьшения затрат на постройку принимают решение самостоятельно выполнить бетонирование конструкции основания дома. Чтобы разобраться в технологическом порядке ведения строительных работ, нужно ознакомиться со следующими пошаговыми рекомендациями:

1. Вначале проводятся земляные работы по разработке траншеи с твердым и ровным дном.

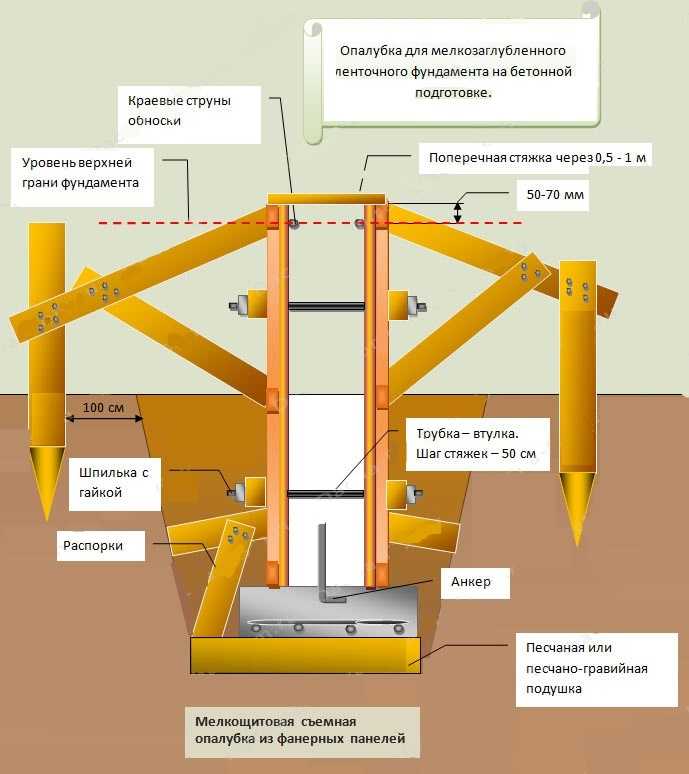

2. По периметру планируемого фундамента внутри земляной траншеи вбиваются земляные колышки и соединяются шнурами или веревками, правильность установки которых можно проверить при помощи строительного лазерного уровня.
3. На расстоянии, равном заготовленным щитам опалубки, на небольшом расстоянии от размеченного контура фундамента, вколачивают деревянные брусья.
4. По заранее сделанной разметке устанавливаются щиты и с помощью деревянного бруса соединяются гвоздями в единую опалубочную конструкцию. При значительной толщине фундамента для создания дополнительной жесткости и надежности оградительной конструкции, стенки опалубки по верхнему поясу связываются дополнительными перемычками из гладкой металлической проволоки диаметром 5 или 8 мм. Скрутками из проволоки скрепляются противоположные щиты.
5. В монолитной конструкции для ввода инженерных коммуникаций укладываются металлические гильзы из металлических или пластиковых труб необходимого диаметра, которые перед заливкой заполняются песком и закрываются с обеих сторон самодельными пробками или ветошью. Такое мероприятие позволить впоследствии без труда завести в здание необходимые трубопроводы внутренних сантехнических систем.

При монтаже опалубки следует помнить, что ее стены должны быть выше на 5 или 10 см выше планируемой отметки заливки бетона. После затвердения бетонной смеси опалубку аккуратно снимают, очищают и готовят к установке на следующий участок.

Для облегчения разборки ограждающей конструкции внутреннюю часть опалубки в местах контакта с бетоном рекомендуется смазать маслянистой жидкостью.

Способы укрепления съемной опалубки

При заполнении бетоном съемная опалубка подвергается значительным распирающим нагрузкам от веса бетонной смеси и вибрационных усилий при уплотнении. Очень неприятно будет, когда правильно собранная опалубка не выдержит давления заливаемого бетона и начнет расползаться и деформироваться буквально на глазах застройщика.

Чтобы не допустить этих досадных ошибок, нужно как следует крепить щиты разборной опалубки. Возможны два способа укрепления опалубочной системы.

Создание упоров, распорок и раскосов

Раскосы и упоры выполняют из любой древесной породы. Есть одна тонкость, которую необходимо учесть при заливке фундаментов большой глубины: деревянные распорки придется ставить внутри фундамента. Древесину оставлять в теле фундамента не рекомендуется, так как со временем она будет перегнивать и получатся сквозные пустоты через весь фундамент.

Укрепление опалубки металлическими шпильками

Другим способом укрепления разборной опалубочной системы будет применение металлических шпилек из стальной арматуры диаметров от 12 мм. Арматуру нарезают на отрезки больше ширины фундамента, на ее концах нарезается резьба, и накручиваются металлические гайки и шайбы.

Если есть трудности с приобретением шайб, то можно для закрепления шпилек использовать небольшие металлические пластины с просверленными в них отверстиями. Такие пластины не будут продавливать щиты опалубки из плитных материалов или древесины.

Для внутренних распорок потребуются отрезки трубы небольшого диаметра. Длина отрезков труб определяется шириной фундамента. Нарезанные куски надеваются на шпильки и устанавливаются в виде распорок в тело фундамента. Для этих целей обычно используют недорогие металлопластиковые или полипропиленовые трубы. Распорки из трубы устанавливают с целью:

• Жесткой фиксации щитов опалубки на заданную ширину фундамента.
• После затвердения бетонной смеси шпильки можно без особого труда вытащить из массива бетона, для этого достаточно раскрутить гайки и вытащить металлические арматурные стержни.
• Устанавливают шпильки с горизонтальным и вертикальным шагом 500 или 550 мм по всей площади щита.

При разборке съемной опалубки вначале вытаскивают шпильки, а затем и трубы. В полипропиленовых трубах можно заранее нарезать внутреннюю резьбу и с помощью болта и гвоздодера выдернуть их из фундамента. Обычно они легко выходят из тела бетона и проблем с этим не бывает. Отверстия в фундаменте заполняются растворной смесью и затираются до гладкости.

Анализ применения нескольких схем строительства наружных стен подвала в технике обработки фундамента из уплотненных свай

Резюме

Складной лёсс существует на большой территории в Северо-Западном Китае. Когда в земле есть просадочный лёсс, его обычно необходимо обработать, чтобы устранить просадку перед закладкой фундамента здания. При использовании уплотняющих свай для обработки просадочного лёссового фундамента существует три различных схемы возведения наружной стены подвала: обычная схема выемки, схема выемки по краю внешней рамы и схема выемки с односторонней опорной опалубкой. Благодаря подробному описанию трех схем строительства и сравнительному анализу с точки зрения сложности строительства, экономии, периода строительства и т. д. можно сделать вывод, что обычная схема земляных работ имеет самую высокую стоимость, самую высокую эффективность строительства, самое продолжительное строительство. период и другие аспекты. Схема торцевой выемки рамы имеет наименьшую эффективность строительства, а схема выемки односторонней опалубки — наименьшую стоимость и кратчайший срок строительства.

Ключевые слова

• Наружная стена подвала
• Сборный лесс
• Сваи уплотненные
• Односторонний опорный модуль
• Строительный план

Скачать документ конференции в формате PDF

1 Введение

Просадочный лёсс представляет собой разновидность грунта с особыми свойствами. Микроскопически он состоит из структурных единиц, цементов и пор. Цвет в основном светло-серо-желтый или желто-коричневый, качество почвы относительно однородное, хорошая проницаемость, большие поры, легкая дезинтеграция, развитие вертикальных швов, механические свойства анизотропны. Рельеф и структура лёсса показаны на рис. 1. Характеристики складчатого лёсса, как правило, более высокая прочность и меньшая сжимаемость, когда он не смачивается. При смачивании водой под определенным напором структура грунта быстро разрушается, что приводит к большим дополнительным проседаниям и быстрому снижению прочности.

Прогибаемость лёсса представляет собой неустойчивую деформацию с большим количеством проседаний и высокой скоростью проседания. Это может привести к неравномерной осадке фундамента, что еще больше вредит зданию. Это приведет к наклону конструкции, повреждению стены дома и растрескиванию несущей конструкции, такой как балки и колонны. Кроме того, опасности для дорожной техники в основном проявляются в неравномерной осадке после встречи с водой, вызывающей крупномасштабное растрескивание муниципальных дорог, а проседание влияет на качество дорожного строительства и безопасность движения.

При строительстве на просадочных лёссовых участках необходимо учитывать важность здания, степень возможности увлажнения фундамента водой и строгость предела неравномерной осадки в период эксплуатации. Чтобы предотвратить обрушение лёссового фундамента, можно использовать метод замены подушки, метод динамического уплотнения, метод ударного уплотнения, метод уплотненных свай и другие меры для укрепления грунта для повышения несущей способности слоя грунта. Некоторые способы обработки фундамента показаны на рис. 2.

Рельеф и строение лёсса

Увеличенное изображение

Некоторые методы обработки фундамента

Увеличенное изображение

возводят каркас после выхода котлована на заданную отметку, а затем подпирают опалубку для заливки бетоном. Однако при наличии просадочного лёсса в зоне строительства необходимо локально или полностью обрабатывать просадочный лёссовый фундамент. При использовании уплотненных свай для сплошной обработки на сминаемость диапазон плоскостной обработки должен превышать внешний край наружной стены здания на 2 м и составлять не менее 1/2 толщины обрабатываемого слоя грунта [1]. В то же время, если внешний край котлована запроектирован за пределами уплотненной сваи, строительная площадка нуждается в большей плоской рабочей поверхности. Однако с непрерывным продвижением процесса урбанизации в Китае старые и новые здания часто находятся близко друг к другу, и следует принимать меры для уменьшения взаимного влияния между зданиями, когда новые здания строятся в подвале. Однако с непрерывным продвижением процесса урбанизации старые и новые здания часто находятся относительно близко друг к другу, и следует принимать меры по уменьшению взаимного влияния между зданиями при возведении цокольного этажа нового здания [2]. Для такого рода проектов с узкой строительной площадкой и ограниченным пространством уменьшите диапазон раскопок корыта для удобрений в котловане и непосредственно выполните строительство уплотняющей сваи с положительной и отрицательной нулевой отметки. Это хороший способ использовать одностороннюю опору для строительства внешней стены подвала. Строительный план, который эффективно экономит рабочую поверхность и уменьшает взаимное влияние между зданиями. На основе типового проекта жилого дома в Сиане в данной статье подробно представлены три схемы возведения наружной стены подвала при использовании свай для уплотнения грунта для обрушения просадочных лёссовых фундаментов [3, 4]. Комплексный анализ нескольких программ.

2 Обзор строительной схемы

Для жилого проекта в городе Сиань сейсмостойкость стены сдвига составляет 2 балла, проектная класс фундамента подземного гаража — класс C, а подвал имеет два уровня, каждая высотой 3,7 м. Некоторые грунты фундамента относятся к II степени тяжелой просадочности. Сборно-разборный лёссовый фундамент обрабатывается как единое целое с помощью свай для уплотнения грунта. Диаметр свай уплотнения 400 мм, расстояние между сваями 500 мм. Диапазон действия по разборке составляет 4 м от подушки плота, фундамент — плот толщиной 400 мм, под плотом установлена ​​подушка фундамента толщиной 170 мм.

2.1 Традиционная схема земляных работ

Чтобы обеспечить эффективность обработки фундамента, традиционная схема земляных работ предусматривает строительство опорных рядов свай на краю диапазона обработки для продавливания, выкапывает весь грунт в пределах диапазона обработки для продавливания и сооружает уплотненные сваи на высоте дна карьера на отметке −9,670 м после земляных работ. После возведения уплотненных свай поочередно устанавливают наружные рамы, связывают арматурные стержни наружных стен и устанавливают опалубку наружных стен. Затем выполняется бетонирование наружной стены подвала [5, 6]. Принципиальная схема традиционной схемы выемки представлена ​​на рис. 3.

Схема условного плана выемки

2.2 Схема выемки наружной кромки рамы

С учетом устройства лесов для возведения наружной стены подвала опора рядной сваи в данной схеме устанавливается на расстоянии 2,5 м от внешнего края наружной стены, оставив монтажное пространство для наружного каркаса и выкопав всю землю внутри опоры. Уплотненные сваи вне зоны выемки бурятся от нулевой отметки и уплотняются до отметки -90,670 м. Вышеупомянутая часть засыпается простым грунтом. Уплотненные сваи сбоку в пределах выемки сооружаются от отметки дна котлована −9,670 м. 4.

2.3 Схема земляных работ односторонней опалубки

Независимо от строительных лесов при возведении конструкции наружной стены подвала, для возведения внешней стены подвала предлагается технология крепления односторонней опалубки. структура стены. В этой схеме опора рядной сваи установлена ​​0,9м от наружной кромки наружной стены подвала, а боковая линия выемки близка к внутренней стороне крепи. Уплотненные сваи с продавливаемостью и диапазоном расширения сооружаются от положительной и отрицательной нулевой отметки, уплотняются до отметки −9,670 м, а указанные выше части засыпаются ровным грунтом. На внешней стороне наружной стены подвала используется пленка из кирпичной покрышки, а для заполнения зазора между опорой и рядом свай используется мелкий песок. Наружная стена подвала строится с односторонней опалубкой изнутри без устройства наружных лесов.

Принципиальная схема режима односторонней крепи представлена ​​на рис. 5.

Схематическая диаграмма плана выемки края наружной рамы

Изображение в полный размер

Схема схема односторонней опалубки

Изображение в натуральную величину

3 Обзор строительной схемы

3.1 Экономическая эффективность

Перечень объемов трех схем приведен в таблице 1, а диаграмма экономического сравнения показана на рис.  6. Из На графике видно, что котлован по обычной схеме земляных работ имеет большой объем затрат. Даже без учета формы опоры земляные работы на больших площадях и обратная засыпка приведут к значительному увеличению стоимости и относительно высокой стоимости строительства. В связи с малым объемом земляных работ схема строительства односторонней опалубки в основном не требует засыпки грунтом емкости для удобрений, а также требуется минимальное количество земляных работ и засыпки. При этом не требуется наружного монтажа и двусторонней поддержки опалубки. Требуется только форма шины из кирпича наружной стены, поэтому стоимость строительства относительно низкая. Стоимость возведения по схеме возведения наружного края рамы находится между традиционной схемой возведения и схемой возведения односторонней опалубки [7, 8].

Полная таблица

Сравнительная экономическая таблица трех вариантов

Изображение в натуральную величину

3.

объем работ из-за земляных работ и обратной засыпки в пределах 4,4 м от внешней стороны фундамента, а часто из-за стесненности площадки, опора котлована страдает после расширения обработки фундамента, иногда необходимо усиление или даже изменение формы опоры, что приводит к пассивности строителя, арматуры, опалубки и опоры внешней стены подвала. Бетонная конструкция аналогична конструкции внутренней стены, что не может эффективно повысить эффективность работы. Схема земляных работ односторонней опалубки позволяет избежать проблемы неэффективной земляной выемки и обратной засыпки вне фундамента [9].]. Поскольку наружные расширенные уплотненные сваи выбиваются из земли, необходимо увеличить длину буровых скважин. Эта часть работы относительно небольшая и контролируемая. В то же время эффективность строительства конструкции наружной стены повышается за счет использования технологии односторонней опалубки, а каркас односторонней опалубки можно арендовать, хотя необходимо увеличить форму шины внешней стены. Затраты увеличились, но удобство строительства значительно возросло. Обработка фундамента схемы земляных работ по внешнему краю рамы частично выкапывается, а затем сооружаются уплотненные сваи. Некоторые уплотненные сваи забиваются из грунта теми же мероприятиями, что и односторонняя схема опалубки, что в определенной степени повышает эффективность. Тем не менее, общая опалубка по-прежнему используется для возведения конструкции внешней стены подвала с более низкой общей эффективностью.

4 Заключение

Обычные схемы земляных работ будут больше зависеть от контроля загрязнения, уменьшения дымки, сезона дождей и других факторов из-за большего количества земляных работ и обратной засыпки в расширенной части обработки фундамента, что повлияет на период строительства. Кроме того, конструкция наружной стены подвала возводится по традиционной технологии, которая относительно трудоемка и имеет наибольший срок строительства. Основное отличие схемы земляных работ с односторонней опалубкой заключается в том, что на наружной стене используется форма для кирпичной шины, а в конструкции наружной стены подвала используется технология односторонней опалубки, что эффективно повышает эффективность труда. Кроме того, когда расширенная часть уплотненных свай для обработки фундамента укладывается из земли, можно сэкономить определенный период строительства, и период строительства является относительно коротким. Срок строительства схемы выемки кромки наружной рамы находится между вышеуказанными схемами.
