Опалубка для фундамента ленточного мелкозаглубленного: Опалубка для мелкозаглубленного ленточного фундамента

Опалубка для мелкозаглубленного ленточного фундамента

главная — Фундаменты

Андрей Дачник 8 августа, 2016

ГОСТ Р 52086-2003 «Опалубка. Термины и определения»  характеризует опалубку для мелкозаглубленного ленточного фундамента как конструкцию, представляющую собой форму для укладки и выдерживания в ней до необходимых сроков набора прочности бетонной смеси. Опалубка фундамента   обеспечивает набор заданных проектных характеристик монолитного фундамента из бетона или железобетона. Конструкция опалубки для мелкозаглубленного ленточного фундамента должна быть жесткой и прочной, чтобы обеспечивать геометрическую неизменяемость формы мелкозаглубленного ленточного фундамента и геометрических размеров под воздействием динамических нагрузок от заливки бетонной смеси, которые могут составлять до 1/6 от нагрузок от нагрузки от собственно тяжелого бетона — 2500 кгс/м2. Расчеты прочности опалубки для фундамента производятся с коэффициентом 1,3. Кроме обеспечения проектной точности геометрических размеров монолитного мелкозаглубленного ленточного фундамента с минимальными отклонениями, опалубка фундамента помогает выдержать оптимальный температурно-влажностный режим, необходимый для набора бетоном проектной прочности. Материал опалубки фундамента должен быть химически нейтральным, а конструкция опалубки должна быть должна обеспечивать ее снятие без повреждения бетона. Чаще всего в дачном строительстве для заливки мелкозаглубленных ленточных фундаментов используется разборная мелкощитовая опалубка. Для опалубки третьего класса точности, применяемой в неответственном дачном строительстве, ГОСТ Р 52085-2003 нормирует только один показатель: размер сквозные щели в стыковых соединениях между щитами или досками, которые должны быть не более 2 мм. Все остальные параметры опалубки для фундамента и качества получившейся бетонной поверхности мелкозаглубленного ленточного фундамента в этом случае отдаются на откуп заказчику строительства. При  устройстве опалубки для мелкозаглубленных ленточных фундаментов без монолитной бетонной подготовки (подошвы фундамента) допустимо использовать в качестве естественной опалубки грунтовые стенки траншеи.  Если грунт твердый и неосыпающийся, то можно осуществить выработку грунта под подземную часть фундамента с максимальной точностью и аккуратностью, чтобы создать гладкие вертикальные стенки траншеи для отливки мелкозаглубленного ленточного фундамента. Дно траншеи ленточного фундамента должно быть утрамбовано. На дне траншеи устраивается, планируется в горизонт и трамбуется песчаная подушка высотой от 20 см (в большинстве зарубежных нормативных документов) или от 10 см (в некоторых отечественных нормативных документах) с допустимыми отклонениями от горизонта +- 15 мм. Схема №1. Опалубка для мелкозаглубленного ленточного фундамента: варианты.

По краям траншеи мелкозаглубленного ленточного фундамента устанавливаются щиты опалубки. Чаще всего для устройства опалубки фундамента применяются сборные щиты из фанеры, либо панели из досок (Варианты «A» и «Б» на схеме №1). Доски для опалубки используются влажностью до 22%,  толщиной 40-50 мм и шириной до 150 мм. Щели между стыками досок опалубки фундамента не могут быть более 2 мм. Щиты опалубки мелкозаглубленного ленточного фундамента закрепляются раскосами к вбитым в землю не ближе 1 метра заостренным кольям из отрезков досок. Шаг установки раскосов опалубки зависит от высоты и ширины фундаментной ленты. В стандартных случаях дачного строительства шаг раскосов опалубки составляет 1 метр. Допустимо скреплять верхний срез щитов опалубки фундамента деревянными перемычками, которые будут также препятствовать раскрытию опалубки при заливке бетонной смеси. Перемычки опалубки устанавливаются через 0,5-1 м. Местные отклонения геометрии опалубки мелкозаглубленного ленточного фундамента (выгибы, прогибы) контролируются двухметровой рейкой и не желательны более 2 мм для щитов опалубки из фанеры и 3 мм для щитов опалубки фундамента из досок. Внутренняя поверхность опалубки мелкозаглубленного ленточного фундамента выстилается карманом из полиэтиленовой пленки, ПВХ или EPDM полотна или других гидроизолирующих материалов. Гидроизоляция формы опалубки мелкозаглубленного ленточного фундамента требуется для создания оптимального влажностного режима для набора бетоном прочности. При отсутствии гидроизоляции бетон может набирать прочность в условиях «водяной жажды», что может привести к ослаблению его прочности. Если в опалубке фундамента отсутствует гидроизоляция, то вода (цементное молоко) из бетонной смеси легко фильтруется в грунт и через щели в опалубке, что недопустимо.   Также гидроизоляция обязательна при использовании в опалубке фундамента пористых (древесных) материалов, способных набирать влагу.   Также по причине создания оптимальных влажностных условий рекомендуется поливать бетонную отливку фундамента водой и укрывать  полиэтиленовой пленкой сверху до набора бетоном проектной прочности 50%. Об этом мы поговорим подробнее в статье «Уход за бетоном». Гидроизоляционный материал опалубки мелкозаглубленного ленточного фундамента укладывается с небольшим напуском (чтобы предупредить его разрыв при заливке бетона) на дно траншеи и крепится скобами степлером к опалубке фундамента сверху с загибом через края опалубки для предупреждения его срыва под тяжестью заливаемой бетонной смеси.  Положение верхнего среза опалубки мелкозаглубленного ленточного фундамента задается на 5-7 см выше проектного уровня верхней плоскости фундамента. В опалубке фундамента напротив установленных обносок делаются пропилы, в которые пропускаются натянутые стальные струны обносок краев фундаментной ленты. По стальным струнам обноски фундамента будет контролироваться уровень заливки и заглаживания верхней плоскости отлитого бетонного фундамента. При строительстве мелкозаглубленного ленточного фундамента в рыхлом, осыпающемся грунте придется устанавливать опалубку на всю глубину выработки траншеи. Ширина траншеи фундамента при этом увеличивается на ширину установки опалубки с обеих сторон. Для экономии сил и средств, рациональным решением в этом случае будет устройство комбинированной съемно-несъемной утепленной опалубки ленточных фундаментов. Подобная комбинированная опалубка для фундаментов может быть использована и на твердых недосыпающихся грунтах, так как имеет целый ряд преимуществ по сравнению с традиционной «грунтовой» опалубкой для фундамента.  Комбинированная опалубка состоит из двух частей (варианты «В» и «Г» на схеме №1): наружной и внутренней. Внутренняя несъемная часть опалубки мелкозаглубленного ленточного фундамента состоит из листов пенополистирола (EPS или XPS) толщиной 5-10 см.  Наружная часть комбинированной утепленной опалубки фундамента представляет собой  стандартную съемную мелкощитовую опалубку, удерживающую листы пенополистирола в заданном положении при заданной геометрии фундамента. Листы пенополистирола перед установкой в опалубку мелкозаглубленного ленточного фундамента заранее прошиваются насквозь фасадными дюбелями – «грибками», которые будут играть роль анкеров крепления после того, как бетон в опалубке наберет прочность. Листы пенополистирола крепятся к грунтовым стенкам обычными гвоздями длиной минимум 20 см. В верхней части опалубки мелкозаглубленного ленточного фундамента листы пенополистрола закрепляются съемными саморезами к деревянным элементам опалубки.  Листы пенополистирола должны иметь замки на боковых гранях (уступы по системе шип-паз), чтобы предупредить протечки воды и бетонной смеси. При использовании листов пенополистирола толщиной 5-10 см, производства Пеноплекс, Dow, URSA, BASF ,обладающих существенной механической прочностью,  можно сэкономить на древесине опалубки, устраивая не сплошной щит опалубки мелкозаглубленного ленточного фундамента, а щит-решетку, удерживающий листы пенополистирола в заданном положении.

Листы несъемной части пенополистирольной опалубки ленточного фундамента предназначены для: Утепления подземной и надземной части фундаментной ленты. Гидроизоляции фундаментной ленты и предупреждение утечки цементного молока. Создания сминаемого слоя при восприятии горизонтальных нагрузок от грунта. Создания гладкой поверхности для снижения силы трения при воздействии касательных сил морозного пучения и сил морозного «захвата».

При строительстве мелкозаглубленного ленточного фундамента на бетонной подготовке или в траншеях с откосами конструкция опалубки будет отличаться (Схема №2). После того как в траншее будет залита армированная или не-армированная бетонная подготовка и пройдет 3 дня при среднесуточной (а не дневной!) температуре от +20°С,  или 5 дней при среднесуточной температуре от +10°С до +20°С  на бетонной подготовке можно будет устанавливать мелкощитовую опалубку для ленты фундамента.

Удобный материал для изготовления такой опалубки для мелкозаглубленного ленточного фундамента – это бакелезированная или ФСФ фанера на рамах из деревянных брусков. Стягиваются щиты такой опалубки для ленты фундамента через стальные (не алюминиевые и не оцинкованные) втулки-трубки заданной длины, равной ширине фундаментной ленты. Через отверстия в фанере и трубки вставляются резьбовые шпильки и затягиваются через опорные бруски и шайбы или пластинами гайками. Таким образом, получается жесткая пространственная конструкция. Шаг установки резьбовых стяжек – 50 см. После снятия опалубки фундамента все отверстия должны быть тщательно заделаны цементным раствором. Дополнительно опалубка мелкозаглубленного ленточного фундамента фиксируется в траншее по краевым струнам обноски и уровню с помощью распорок  внутри траншеи  и раскосов – снаружи. Опорные колья для фиксации опалубки забиваются не ближе 1 м от края траншеи. Обращенную к бетону поверхность опалубки фундамента для облегчения распалубки смазывают известковым молоком, цементным раствором или гидрофобным составом. При установке опалубки отклонения плоскостей от вертикали не должны превышать 5 мм на 1 м высоты. Максимально допустимое смещение осей опалубки от проектного положения — 10 мм.  Местные неровности не могут составлять более 2 мм для щитов из фанеры и 3 мм для щитов из досок  (пункт 3.7 ВСН 37-96).

Сроки распалубки Читайте о сроках, когда можно безопасно снимать опалубку с мелкозаглубленного ленточного фундамента.

Проекты домов

Ошибки планировки

Дом из бытовок

Дачный дом шалаш своими руками

Дом для узкого участка

устройство, укрепление, когда можно снимать

Содержание статьи

• 1 Виды опалубки для ленточного фундамента
• 2 Материал для опалубки
• 3 Деревянная опалубка
• 4 Устройство деревянной опалубки ленточного фундамента с использованием стенок траншеи в качестве формы для заливки бетона.
  • 4.1 Опалубка из фанеры
  • 4.2 Опалубка из досок
  • 4.3 Опалубка с утеплителем на всю глубину
  • 4.4 Опалубка с утеплителем в подземной части
• 5 Устройство деревянной опалубки для траншей с откосами, или для ленточных фундаментов с бетонной подготовкой
• 6 Ошибки, возникающие при монтаже опалубки
• 7 Сокращение затрат на изготовление опалубки

Опалубка – это форма для укладки бетона. При её установке используется система несущих и формообразующих конструкций, которая должна обеспечить характеристики бетонного сооружения, согласно проектной документации. Устройство опалубки для заливки ленточного фундамента предполагает соблюдение специальных строительных норм, важнейшими из которых являются требования герметичности, прочности, жёсткости и соответствия расчётной геометрической форме. Существует ряд стандартных технологических приёмов, способных обеспечить все необходимые технические характеристики опалубки и оптимизировать расходы на её строительство.

Виды опалубки для ленточного фундамента

Выбор конструкции опалубки зависит от формы и расчётных параметров ленточного фундамента, особенностей грунта, характеристик используемого материала и факторов внешней среды. Для ленточного фундамента можно использовать следующие виды опалубки:

• Съёмная опалубка, конструкция которой предусматривает возможность её разборки на составные элементы после затвердевания бетона.
• Несъёмная опалубка, элементы которой являются составной частью ленточного фундамента и могут обладать дополнительными функциями теплоизоляции, гидроизоляции, декоративным и защитным назначением. Комплект модульных элементов позволяет сократить время на монтаж и его не нужно снимать после затвердевания бетона.

Если грунт не осыпается и имеет достаточную твёрдость и вязкость, то допускается бетонное литьё непосредственно в траншею ленточного фундамента, что может сократить расход материала.

Материал для опалубки

В качестве материала для изготовления форм под укладку бетона используется дерево, металл, пластик, или их сочетания. Конструкции из пластика характерны для высокотехнологичной модульной щитовой опалубки, которую очень удобно использовать при возведении ленточных фундаментов. Она позволяет сделать быструю сборку и разборку, а также допускает многократное использование (ГОСТ Р 52085-2003).

Пенополистирольные, пенопластовые и пенобетонные блоки могут применяться в качестве несъёмных элементов и учитываться при определении расчётного сечения ленточного фундамента. Пластиковые, или металлические щиты применяются для получения гладкой, или текстурной поверхности стенок цоколя, что может сократить расходы на отделку. Самым доступным материалом для устройства опалубки является дерево.

Деревянная опалубка

Дерево, фанера водостойких марок, ДВП и ДСП являются наиболее доступным и наименее затратным материалом, позволяющим сделать опалубку. Мелкощитовая опалубка из досок способна выдержать до 15 циклов при соблюдении требований технологии. Толщина досок, из которых изготавливаются щиты для фундамента (палуба) должна составлять 4-5 см, а их ширина – не менее 15 см. Наиболее подходящими сортами древесины для этих целей являются хвойные породы с влажностью не менее 22 %. Зазоры между досками палубы не должны превышать 2 мм. Перед заливкой бетона допускается обработать установленные щиты водой для набухания древесины и уменьшения щелевых зазоров. Щиты из фанеры, ДСП, или ДВП выдерживают до 30 циклов заливки.

Устройство деревянной опалубки ленточного фундамента с использованием стенок траншеи в качестве формы для заливки бетона.

Мелкощитовая разборная конструкция из досок, или фанеры, устанавливаемая по краям траншеи, является наиболее простым типом деревянной опалубки, которую можно сделать своими руками. Заливка бетона производится непосредственно в траншею, вырытую в глинистом грунте. В зависимости от материала и наличия несъёмных элементов данная конструкция может иметь следующие варианты:

Опалубка из фанеры

Палуба из фанерных панелей. На край траншеи устанавливаются фанерные щиты (3), которые укрепляются при помощи раскосов (8) к кольям (4), расположенным на расстоянии не менее 1 м от края траншеи. Шаг раскосов нужно сделать не более 1м. Верхние срезы щитов скрепляются деревянными перемычками (6) с шагом 0,5-1 м. Допустимые отклонения геометрии фанерных щитов не должны превышать 2 мм на 1м длины опалубки. Краевые струны обноски (7) устанавливаются по верхнему краю бетонной заливки (5). Гидроизоляционный материал из ПВХ, или EPDM (2) укладывается на подушку из песка (1), утрамбованную на дне траншеи. Его края должны полностью закрывать грунтовые стенки и щиты, с загибом по их верхнему краю и надёжной фиксацией при помощи мебельного степлера.

Опалубка из досок

Палуба, набранная из досок (3), фиксируется на краю траншеи. Для её укрепления используются раскосы (8) и колья (4), согласно схеме (рис. 2). Зазор между досками не должен превышать 2 мм. Монтаж данной конструкции аналогичен установке палубы из фанерных панелей.

Опалубка с утеплителем на всю глубину

Использование блоков несъёмной ЭППС на всю глубину опалубки ленточного фундамента, и палубы из фанерной панели. В блоках пенополистирола (12) перед установкой в траншею выполняется монтаж фасадных дюбелей (10). После затвердевания бетона дюбели надёжно крепят панели ЭППС к стенкам фундамента. Фанерные щиты (3) устанавливаются на край траншеи и закрепляются при помощи укосов (8) и кольев (4). Верхние края щитов скрепляются при помощи деревянных перемычек (6), устанавливаемых на 0,5-1 м друг от друга.

Блоки ЭППС стыкуются между собой при помощи специальных замков, обеспечивающих герметичность. Правильная высота заливки ленточного фундамента определяется по краевым струнам обноски (7). Высоту фанерных щитов необходимо сделать на 5-7 см выше уровня заливки фундамента (5). Гидроизоляционная плёнка (2) укладывается по всей глубине траншеи с небольшим напуском и закрепляется с загибом за верхнюю кромку щитов при помощи мебельного степлера. На дне траншеи трамбуется песчаная подушка (1) высотой от 20 см. Блоки ЭППС прикрепляются к фанерным щитам и грунтовым стенкам траншеи при помощи гвоздей длиной 20 см (9). Верхние торцы блоков ЭППС фиксируются к поперечным перемычкам при помощи саморезов (11), которые легко можно демонтировать, когда настанет время снимать опалубку.

Опалубка с утеплителем в подземной части

Использование блоков ЭППС в качестве несъёмных подземных элементов опалубки и гладких (фактурных) металлических, или пластиковых листов для предания нужных качеств поверхности цоколя. Листы ЭППС (12) устанавливаются под срез траншеи, а палубу (3) закрывают гадкие листы (11) для придания поверхности стенок цоколя нужной фактуры.
При использовании несъёмных блоков ЭППС (URSA, Пеноплекс, Dow, BASF) толщиной от 5 см допускается облегчённый вариант решётчатой палубы, что даёт экономию стройматериалов.

Устройство деревянной опалубки для траншей с откосами, или для ленточных фундаментов с бетонной подготовкой

Если грунт не позволяет заливать бетон непосредственно в траншею, или для установки фундамента требуется бетонная подготовка, то деревянная опалубка устанавливается на всю глубину траншеи, ширина которой увеличивается на 2 величины среза фундамента, а стенки траншеи выполняются в форме откосов.

В качестве материала для палубы лучше всего установить водостойкие марки фанеры (9), но допускается также применение досок толщиной 4-5 см и шириной от 15 см. Листы фанеры крепятся на каркас из деревянного бруса (10). Для стягивания щитов используется специальное приспособление, состоящее из металлической трубки (5), устанавливаемой между щитами. В трубку вставляется резьбовая шпилька, на концах которой устанавливаются бруски для опоры, гайки, или резьбовые пластины (4), при помощи которых производится стяжка щитов. Резьбовые стяжки устанавливаются на расстоянии 0,5 м друг от друга. В качестве направляющих при установке щитов используются краевые струны (7). При помощи распорок (3) и раскосов (11) обеспечивается вертикальная устойчивость конструкции. Колья (12) для упора раскосов забиваются на расстоянии не менее 1 м от краёв траншеи.

Опалубка может устанавливаться либо на песчаную подушку (1), либо на бетонную подготовку, в которой оборудуются анкеры (2). Согласно таблице 1 показателей качества опалубки (ГОСТ Р 52085-2003), погрешность конструкции по вертикали не должна превышать 5 мм на каждый метр высоты. Неровности на каждый метр длины не должны превышать 3 мм для палубы, собранной из досок, и 2 мм для палубы, изготовленной из фанерных щитов. Снимать несущие и формообразующие деревянные конструкции нужно без использования ударных нагрузок.

Рекомендуем: Виды несъемной опалубки.

Ошибки, возникающие при монтаже опалубки

Если перед застройщиком встала задача правильно сделать ленточный фундамент, то необходимо учитывать типичные ошибки, которые совершают строители без соответствующего опыта:

• Отсутствие достаточного расстояния между опорными кольями и краями траншеи может привести к обрушению её стенок во время заливки бетона в опалубку и потере целостности конструкции.
• Использование незакреплённых клиньев для выравнивания боковых щитов при помощи раскосов и упоров создаёт угрозу их развала при выполнении работ по вибрационному воздействию на залитый в опалубку бетон.
• Применение материалов, характеристики прочности и упругости которых недостаточны для сопротивления давлению заливаемого бетона, либо ошибки в конструкции опорных элементов могут привести к недопустимому смещению осей фундамента по отношению к проектному положению.

Сокращение затрат на изготовление опалубки

Для сокращения количества материала, необходимого для монтажа опалубки, можно воспользоваться приёмом поэтапной заливки фундамента. Опалубка собирается на отдельном участке ленты и повторно используется при заливке на следующем участке. При плюсовой температуре и средних показателях влажности воздуха допускается перерыв между этапами заливки сроком 3-4 дня, необходимых для частичного отвердевания бетона.

В зависимости от наличия материала можно разбить процесс заливки как по длине ленты, так и по высоте. Чтобы обеспечить достаточный уровень адгезии между участками фундамента, расположенными друг над другом, необходимо перед началом следующего цикла заливки удалять слой цементного молочка, скапливающийся на верхней кромке нижнего яруса. Для обеспечения многократного использования материала можно оборачивать фанерные щиты, или поверхность палубы, собранной из отдельных досок, полиэтиленовой плёнкой, или предварительно обрабатывать деревянные элементы, прилегающие к бетону, известковым молочком.

Для того, чтобы правильно сделать хорошую опалубку для заливки ленточного фундамента, необходимо строго соблюдать строительные нормативы и правильно использовать проверенные технологии.

Типы и особенности ростверка

Ростверк представляет собой сплошную плиту, полностью перекрывающую всю площадку предполагаемого строения и опирающуюся на грунт. В зависимости от области применения и расчетных нагрузок существуют различные типы фундаментов. Выбор типа фундамента под ростверк зависит от ряда переменных, включая несущую способность, нагрузки, условия площадки и т.д. и покрывает всю структуру. Сплошные фундаменты имеют несущие стены и колонны для распределения нагрузок на грунт. Эти фундаменты подходят для мест с низкой несущей способностью, где отдельные фундаменты с трудом преодолевают нагрузки. Кроме того, ростверк способствует передаче общей нагрузки конструкции на большую площадь. По сравнению с другими формами фундаментов, используемых в гражданском строительстве, стропильные фундаменты могут свести к минимуму уровни напряжения почвы. Этот механизм распределения напряжений отличает плитные фундаменты от других типов фундаментов.

Определение напряжения грунта

Напряжение = общая нагрузка, действующая на конструкцию + собственный вес плота / площадь фундамента плота

Предположим, что общая нагрузка составляет 300 т, а размер фундамента 20 м x 10 м

Напряжение грунта = 300/ 200 = 1,5 т/кв.м.

Та же конструкция поддерживается 8 отдельными опорами. 2 x 2 м 8 x 4 = 32 кв. м общей площади

Нагрузка на грунт = 300/32 = 9,375 т/кв.м

Это показывает, что при одинаковом весе мы получаем напряжения 1,5 т/кв..375 т/кв.м для индивидуальных фундаментов.

Поскольку площадь контакта с плотом больше, нагрузка распределяется по большей площади, что снижает нагрузку на грунт.

Сплошные фундаменты – Где их использовать?

При наличии следующих обстоятельств эти фундаменты обычно предпочтительнее других типов фундаментов.

• При крайне низкой несущей способности грунта возведение отдельных фундаментов и устройство глубоких фундаментов, таких как свайные, становится непомерно дорогим.
• Когда необходимо уменьшить нагрузку на грунт, так как несущая способность грунта ниже.
• Колонны, стены сдвига и т. д. расположены так близко друг к другу, что отдельные фундаменты могут перекрываться.
• Фундамент любого другого типа может покрывать более 50% общей площади земли под строением.
• Когда существует возможность неравного расчета.
• Аналогично, плотные фундаменты предпочтительны для фундаментов сложного оборудования.
• Если в предлагаемом строении есть подвалы, предпочтительнее использовать ростверки

Для подвальных конструкций, где фундаментные плиты будут подвергаться прямым временным нагрузкам, предпочтение отдается плитным фундаментам, исходя из полезности конструкции. Плотные фундаменты также являются предпочтительным вариантом для участков с плохими почвенными условиями и ограниченным доступом к крупной землеройной технике, где раскопки плотных фундаментов можно выполнять с помощью легких экскаваторов.

Типы плитных фундаментов

Массивные фундаменты делятся на несколько типов в зависимости от состояния грунта, функциональности конструкции и так далее. Ниже приведены некоторые из наиболее популярных типов фундаментов, используемых в гражданском строительстве.

• Сплошная плита Сплошной фундамент / Плоский плитный фундамент
• Плитная балка Сплошной фундамент
• Свайный плотный фундамент
• Ячеистый фундамент
• Балансирующий или плавучий фундамент

Сплошной плитный фундамент

Плоский плитный фундамент состоит из железобетонной плиты одинаковой толщины, покрывающей всю опорную площадь. В этом типе ростверка столбы и стены расположены на одинаковом расстоянии друг от друга, и распределение нагрузки также одинаковое.

Эти фундаменты из плотных плит известны как фундаменты из сплошных плит, потому что они выполнены в виде плит одинаковой толщины. Это идеально, когда столбцы расположены на равном расстоянии друг от друга и имеют одинаковый и незначительный вес. Армирование стальной сеткой предлагается в обоих направлениях плиты. Две сетки армированы вверху и внизу плиты, чтобы сбалансировать изгибающие напряжения вверх и вниз.

Ниже приведены различные типы сплошных плитных фундаментов, которые обычно используются в зависимости от проектных требований.

• Утолщенный плитный фундамент
• Сплошной фундамент с широкими пальцами
• Плоты из одеял
• Фундаменты с плоскостным скольжением

Сплошной фундамент плоского плитного типа с утолщением

Когда нагрузки на колонны чрезвычайно велики, фундамент плоского плитного типа не подходит. Чтобы сделать его подходящим, необходимо увеличить толщину плиты. Существенные нагрузки на колонну вызывают отрицательные изгибающие моменты и диагональный сдвиг в плите. Полноразмерная сплошная плита основания мата не требуется для согласования расчетных нагрузок. Чтобы компенсировать это, участок плиты под колонной должен быть утолщен. Размещение пьедестала под колонной без увеличения толщины плиты также способствует восприятию больших нагрузок.

Фундаменты с широкими пальцами

Плот с широкими пальцами используется, когда грунтовые условия требуют необычно толстой бетонной плиты для обеспечения необходимой поддержки нагрузки, что было бы довольно дорого. Для согласования расчетных нагрузок полноразмерная сплошная плита основания мата не требуется. Существенно усиленный носок предусмотрен с обеих сторон конструкции, как показано на изображении, для экономии конструкции.

Сплошной фундамент

Когда строительная площадка состоит из небольших участков более слабого грунта или разных типов грунта с неравномерной осадкой или неравномерными слоями, лучшим вариантом может быть сплошной плот. Перед закладкой ростверка поверхность уплотняют и на подготовленный грунт слоями укладывают каменные подстилки, как показано на рисунке. Однако, несмотря на недостатки конструкции, плотный фундамент и каменное покрытие работают вместе, обеспечивая равномерную поддержку нагрузки.

Фундаменты для плотных плоскостей

Предварительный слой песка укладывается на поверхность, немного большую, чем необходимая плотная основа для слип-плотов, и зазор вокруг плота заполняется набивным материалом. Тщательно уплотненная песчаная подушка поддерживает этот тип фундамента под плотом. Боковые стороны фундамента можно заполнить любым сжимаемым материалом.

S

Когда нагрузки распределяются неравномерно, кажется, что между колоннами много места, и фундамент подвержен перекосам, плита предпочтительны балочные фундаменты. В этом сценарии балки установлены в перпендикулярных направлениях, и все они соединены плотной плитой. Балки, включенные в плиту, действуют как элементы жесткости и предотвращают деформации. Колонны точно расположены на пересечениях балок фундамента, как показано на рисунке. Армирование плота состоит из двух слоев сетки, одного снизу и одного сверху.

Свайный ростверк

Свайные фундаменты используются для поддержки плиты в случае свайно-ростверковых фундаментов. Когда нагрузки на конструкцию чрезмерно высоки, несущая способность грунта очень низкая, а уровень грунтовых вод исключительно высок, обычно используется этот метод. Свайно-пластовые фундаменты идеально подходят для высотных зданий и крупных промышленных сооружений, таких как высотные ж/б дымоходы, силосы и резервуары для хранения, которые обычно поддерживаются одним элементом фундамента. Из-за их непомерной стоимости эти фундаменты обычно не используются в жилых помещениях. Проектирование очень тяжелого ростверка или очень консервативного свайного фундамента с большей глубиной позволяет избежать использования свайного ростверка. Вместо этого они выбирают гибрид оптимального ростверка и свайного фундамента, способного выдерживать структурные нагрузки.

Ячеистый плитный фундамент

Ячеистый ростверк состоит из двусторонних фундаментных балок, внизу на земле лежит сплошная плита, а сверху — подвесная плита. Между верхней и нижней плитами предусмотрены промежуточные балки. Промежуточная балка отвечает за преобразование всей конструкции в двутавровую балку. Верхняя плита отливается с использованием сборных перекрытий или различных типов несъемной опалубки, несъемной опалубки или облегченных блоков-заполнителей. Ячеистые фундаменты часто используются в районах со значительной горной деятельностью и плохой несущей способностью грунта, где фундаменты должны выдерживать большие изгибающие моменты. Эти типы стропильных фундаментов используются при устранении вскрыши, что приводит к большей несущей способности. Кроме того, ячеистые плоты можно использовать для контроля подъемного давления грунта.

Балансировочные плоты или плавучие фундаменты используются в ситуациях, когда несущая способность грунта очень низкая и осадки грунта должны удерживаться внутри допустимый диапазон.

Плавучий фундамент исходит из того, что общий вес земли и воды, удаляемой с выкопанного участка, должен равняться весу проектируемого сооружения.

Этот процесс включает в себя огромные земляные работы. Системы обезвоживания, такие как скважинные системы, должны быть предусмотрены, когда уровень грунтовых вод очень высок. Точно так же шпунтовые сваи должны быть установлены на слабых грунтах или грунтах, которые могут обрушиться. Для защиты близлежащих сооружений от любых дефектов из-за выкрашивания грунта перед началом земляных работ необходимо организовать временные подпорные стены и т. д., а некоторые из этих работ должны выполняться одновременно с земляными работами. Этот тип конструкции неэкономичен и требует очень тщательного технического надзора.

Фундаменты этих типов используются для строительных конструкций в районах с высокой плотностью застройки с соблюдением всех мер предосторожности во избежание повреждения близлежащих конструкций.

Плавучие плоты предпочтительны для строительства многоуровневых подземных автостоянок. Тем не менее, для более подробной информации о плавающих плотах, вы можете просмотреть нашу подробную статью балансирующие рафты или фонды с плавающими плотами

Преимущества фондов плота

• Рэт .
• Предпочтителен на участках с низкой несущей способностью почвы, неравномерной осадкой и наличием смешанных типов грунтов. Распределяя напряжения по большей площади, эти фундаменты способны достигать несущей способности.
• Используется в перегруженных городских районах, где доступ к участкам ограничен, а мобилизация тяжелой техники для строительства фундамента с использованием обычных глубоких фундаментов, таких как свайные фундаменты, невозможна.
• Плотные фундаменты могут быть построены с использованием очень легкой техники из-за их небольшой высоты.
Фундаменты
• Raft предлагают проектировщикам столь необходимую альтернативу традиционным изолированным фундаментам для ограничения ограничений по осадке в рамках кодовых положений.
• По сравнению с обычными фундаментами у проектировщиков есть возможность выбирать более высокие значения осадки в процессе проектирования в случае фундаментов на плотных основаниях. Более того, это, в свою очередь, может помочь избежать неравноправного урегулирования.
• Есть гибкие альтернативы конструкции, которые можно настроить в соответствии с почвенными условиями и удобством обработки.
• В сравнении, исполнение проще, чем отдельные фундаменты. Это, в свою очередь, может ускорить график проекта.

Недостатки ростверка

• В крайне бедных грунтовых условиях ростверк нерентабелен.
• Сложные ростверковые фундаменты требуют тщательного профессионального/технического контроля и мастерства и потребляют значительное количество бетона и стали. В результате структура стоит дороже, чем любой другой альтернативный фундамент.
• Почва под фундаментом, особенно по краям, должна быть защищена. Краевая эрозия распространена в фундаментах плотов.
• При очень плохих грунтовых условиях свайные фундаменты более рентабельны, чем фундаменты из плотных плит.
• Плотные фундаменты иногда нуждаются в дальнейшем укреплении, что увеличивает общую стоимость.
• По сравнению с другими фундаментами для плотных фундаментов требуется квалифицированная рабочая сила.
• Когда мат или плотный фундамент находятся под сосредоточенной (точечной) нагрузкой, следует принять дополнительные меры предосторожности.

Нравится:

Нравится Загрузка…

Тип фундамента в конструкции

Абелли Ноха

Предоставление структурного и инженерного проектирования

Опубликовано 28 октября 2019 г.

+ Подписаться

Фундамент является одной из наиболее важных частей конструкции, которая передает нагрузки конструкции на нижележащий грунт. Выбор фундамента зависит от следующих факторов.

1 – Глубина почвы, на которой существует несущая способность шалфея.

2 – Тип и состояние грунта

3 Тип надстройки

Типы фундаментов:

1.      Фундамент стены/ленточный фундамент

2.      Распорные фундаменты

3.     Изолированные фундаменты

4.      Ступенчатые фундаменты

5.      Комбинированные фундаменты

6.      Наклонные фундаменты

7.      Матовый или плотный фундамент

8. Фундаменты ленточные

9.      Свайный фундамент

Ленточный фундамент:

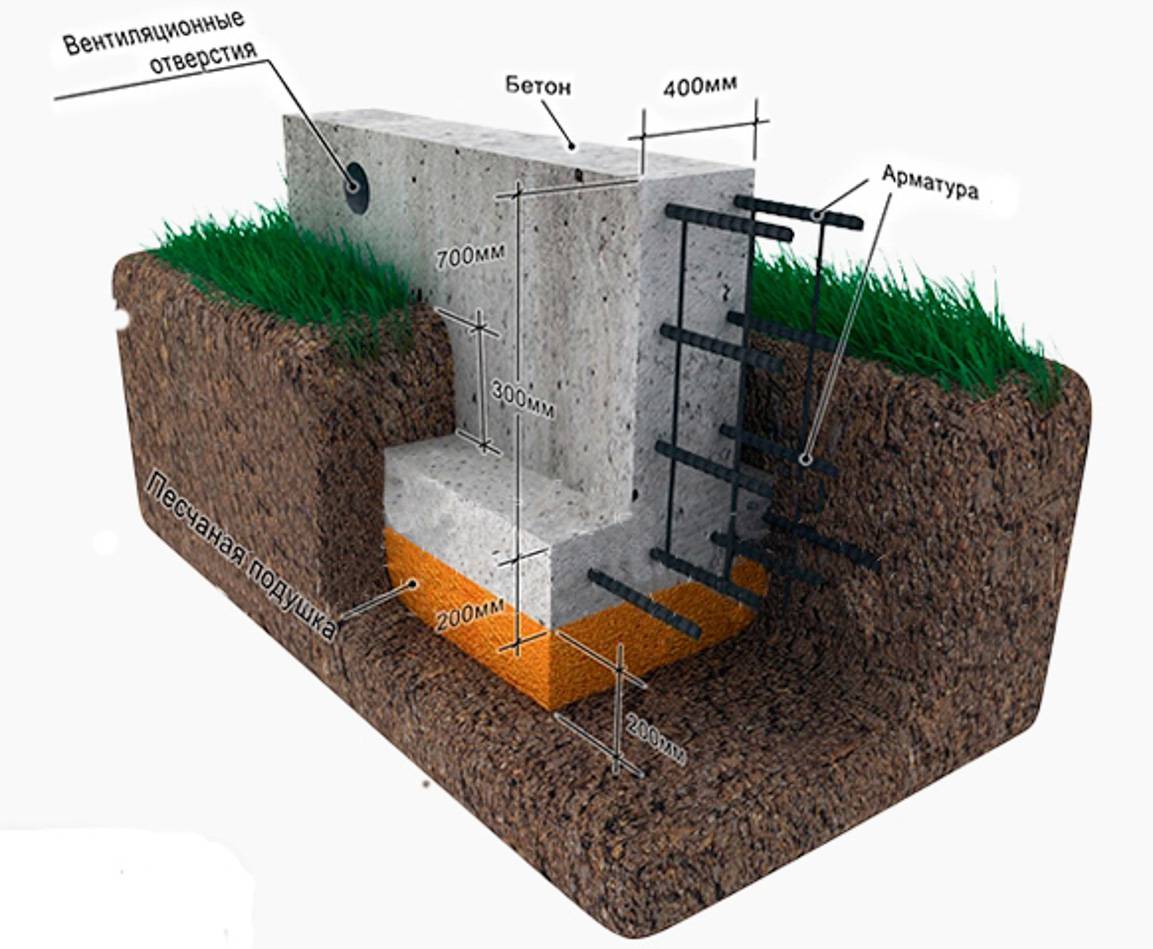

Компонент мелкозаглубленного фундамента, распределяющий вес несущей стены по площади грунта. Его также называют стеновым основанием.

Ленточный фундамент

В этом типе фундамента внешняя и внутренняя колонны соединены ленточной балкой, которая не передает никакой нагрузки на грунт.

Изолированные фундаменты:

Квадратные, круглые или прямоугольные плиты одинаковой толщины, предусмотренные под каждой колонной.

 Ступенчатые фундаменты:

Основная цель использования ступенчатых фундаментов — уберечь металлические колонны от прямого контакта с почвой, чтобы защитить их от коррозионного воздействия. Они используются для переноса нагрузки на металлические колонны и передачи этой нагрузки под землю.

Комбинированные фундаменты:

Когда две или более колонны опираются на фундамент, это называется комбинированным фундаментом. Этот фундамент может быть прямоугольным или трапециевидным в плане. Комбинированный фундамент предоставляется в следующих случаях.

1.      Когда колонны расположены близко друг к другу и их отдельные основания перекрываются.

2.      2 Грунты с низкой несущей способностью требуют большей площади под индивидуальное основание.

3.      Конец колонны находится рядом с границей участка, и фундамент не может быть расширен.

Фундаменты с наклоном:

Фундаменты с наклонными верхними или боковыми гранями известны как наклонные фундаменты. Этот тип фундамента полезен при строительстве опалубки.

 Столчатый фундамент:

Этот фундамент покрывает всю площадь под конструкцией. Этот фундамент имеет только железобетонную плиту, покрывающую всю площадь, или плиту и балку вместе. Сплошной фундамент применяется при возведении тяжелых сооружений на мягком насыпном грунте или заболоченных участках с неустойчивым поведением. Плотный фундамент также известен как матовый фундамент.

Свайный фундамент:

Свайный фундамент представляет собой длинный цилиндр из прочного материала, такого как бетон, который вдавливается в землю, чтобы служить устойчивой опорой для конструкций, построенных на нем.

Свайные фундаменты применяются в следующих случаях:

1.      При наличии на поверхности слоя слабого грунта. Этот слой не может выдержать вес здания, поэтому нагрузки здания должны обходить этот слой и передаваться слою более прочного грунта или породы, который находится ниже слабого слоя.

2.      Когда на здание воздействуют очень тяжелые сосредоточенные нагрузки, например, на высотное сооружение, мост или резервуар для воды.
