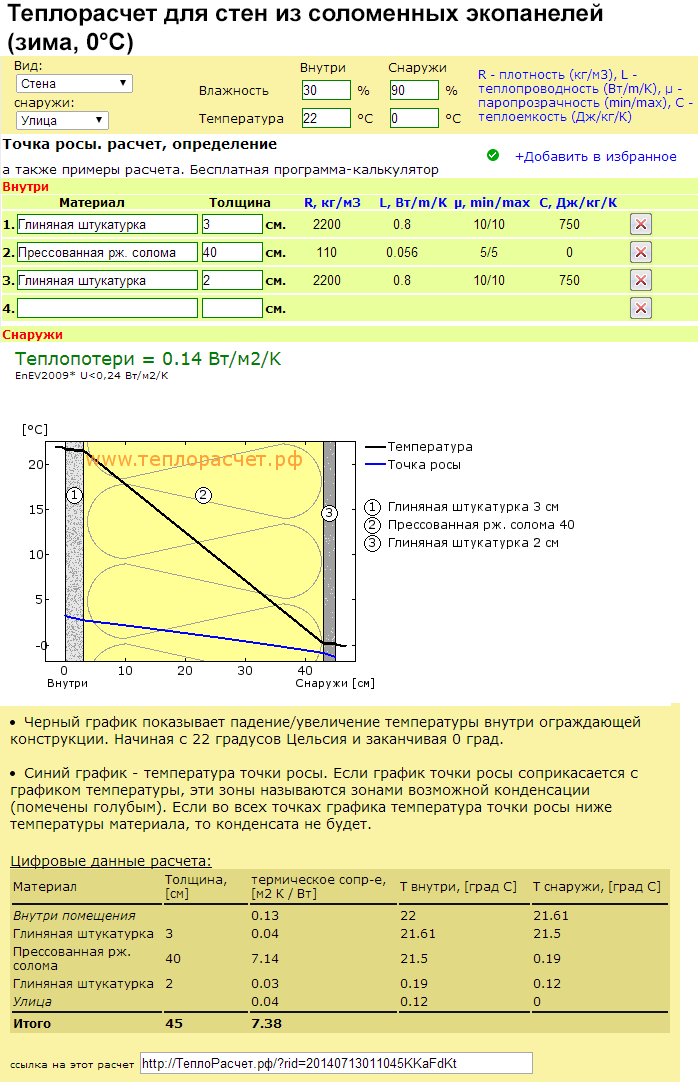

Онлайн расчет точки росы в стене: Точка росы — калькулятор онлайн

SmartCalc. Справка по работе с калькулятором

Инструкция по работе с онлайн калькулятором

Руководство по проведению расчетов

В самом начале работы с калькулятором, для проведения правильного расчета, необходимо выполнить выбор параметров, определяющих основные климатические характеристики, как внутри так и снаружи полмещения, и нормативные требования, предъявляемые к конструкции.
Место строительства
Россия — государство, занимающее огромную территорию. Климатические параметры в различных точках страны существенно отличаются. Поэтому для проведения точного расчета необходимо знать географическую точку, в которой будет строиться дом. Выбор этой точки можно сделать в сворачиваемой панели, на которой указаны названия региона и населенного пункта.
Помещение и конструкция
От вида помещения зависит его температурный и влажностный режим. Например на кухне обычно влажность и температура выше, чем в жилом помещении, а в ванной, выше, чем на кухне. От вида конструкции зависят как нормируемые требования, предъявляемые к ней, так и ряд параметров, используемых при расчете. Выбор этих параметров осуществляется в соответствующей сворачиваемой панели.
Темпрература и влажность
На вкладках с результатами расчетов в сворачиваемых панелях возможно изменение некоторых климатических параметров:
На вкладке «Тепловая защита» можно изменить значения температуры и относительной влажности как внутри так и снаружи помещения. Кроме того можно выбрать средние температуру и влажность уличного воздуха, характерные для выбранного населенного пункта. При этом изменение этих параметров никоим образом не влияет на результаты расчета, а необходимо только для наглядности отображения на графике и в таблице изменения температур в конструкции для заданных Вами параметров. При этом появление на графике так называемой «Зоны конденсации» никоим образом
не означает
, что в конструкции возможны проблемы с недопустимым накоплением влаги.
На вкладке «Влагонакопление» можно изменить значение температуры внутри помещения. При этом изменение этого параметра будет учтено в расчете. Установленная нормами температура для расчета накопления влаги — 20˚С. Но если Вы привыкли эксплуатировать жилье с другой температурой, то возможно изменение этого параметра. Но при этом, надо понимать, что значения температуры и относительной влжности — вещи взаимо связанные и, т.
к. изменяется только температура, то расчет может проводиться не с совсем корректными данными по влажности внутри помещения.
Построение конструкции
Выбор слоев конструкции, их типов и толщин, материалов, из которых состоит каждый слой, производится в сворачиваемой панели «Слои конструкции». Описание управляющих элементов размещено на этой странице в слеующем разделе.

Интерфейс онлайн калькулятора

Элементы интерфейса онлайн калькулятора

Сворачиваемые панели
С целью удобства работы c онлайн калькулятором большая часть калькулятора сделана с помощью сворачиваемых панелей следующего вида:
Внутри панели вы можете ознакомиться с отчетом о расчете, параметрами, используемыми при расчете.
Так же здесь можно настроить часть из этих параметров: — Населенный пункт для которого выполняется расчет. — Тип помещения, для которого проводится расчет. — Вид конструкции. — Климатические параметры (температура и влажность).
Кроме того, в верхней панели можно сохранить ссылку на расчет.
Панель расчетов
Отчет о результатач расчетов выводится в панели результатов.
Результаты по каждому из видов расчетов открываются при нажатии соответствующей закладки.
Управляющие кнопки
Кнопка Назначение Описание
Выбор типа слоя Вызывает диалог выбора типа слоя (однородный, неоднородный, каркас, перекрестный каркас, кладка) и задания параметров слоя.
В настоящий момент в конструкции допустимо не более одного слоя с типом «Каркас» и одного с типом «Перекрестный каркас». Количество слоев прочих типов не лимитируется.
Переместить внутрь Перемещает слой в сторону внутренней стороны конструкции.
Переместить наружу Перемещает слой в сторону наружной стороны конструкции.
Включение\выключение слоя Позволяет «выключить» (игнорировать при расчетах) слой, не удаляя его. Обратное действие включает слой.
Изменить характеристики
Вызывает диалог изменения характеристик материалов слоя. Изменение действует до перехода в текущей вкладке браузера на новую страницу или закрытие вкладки или самого браузера.
Удалить слой Удаляет слой из конструкции.

Вставить слой

Вставить слой Вызывает диалог выбора материала, который будет добавлен, и вставляет новый слой в конструкцию.

Загрузить график

Загрузить график Инициирует загрузку файла с графиком.
Материалы Замена материала При нажатии на наименование материала в таблице «Конструкция» вызывается диалог выбора материала и, при необходимости, производится замена материала на выбранный
Диалоги
При работе калькулятора используются три варианта диалогов:
1. Диалог выбора материала.
Вызывается при нажатии кнопки «Добавить слой» или материала в таблице «Конструкции».
В окне диалога выбор осуществляется посредством нажатия левой кнопки мыши при положении курсора мыши над необходимым материалом.
Выход из диалога без выбора материала: нажатие кнопки «Cancel».
2.
Диалог выбора типа слоя.
Вызывается нажатием кнопки в столбце «Тип» таблицы «Конструкция».
В окне диалога выбирается необходимый тип слоя и, при необходимости, ввоодятся параметры слоя.
Подтверждение выбора: кнопка «Ok». Выход без изменения типа слоя: кнопка «Cancel».
3. Диалог изменения характеристик материала.
Вызывается нажатием кнопки .
В окне диалога можно изменить используемые в расчетах характеристики материала.
Может быть полезен для оценки теплотехнических характеристик конструкции, когда планируется материал, у которого нет аналогов по характеристикам в справочнике материалов калькулятора.
В настоящий момент изменения действуют только на текущей влкадке браузера до закрытия вкладки, браузера или до перехода на другую страницу. Подтверждение выбора: кнопка «Ok». Выход без изменений характеристик: кнопка «Cancel».

Рекомендации по проведению расчетов

Рекомендации по проведению расчетов

В этом разделе содержатся некоторые рекомендации, которые могут помочь Вам получить как можно более корректные результаты расчетов в онлайн калькуляторе.
Тепловая защита
Очень редко ограждающая конструкция дома бывает однородной. Стена каркасного дома внутри внутренней и внешней обшивки помимо утеплителя содержит и элементы каркаса. Кладка блоков состоит как из самих блоков так и из раствора или клея, соединяющего блоки в единую конструкцию. Чаще всего эти дополнительные материалы (древесина каркаса, кладочный раствор) имеют худшие показатели по теплозащите, чем основной материал. Тем самым они ухудшают теплозащиту всего слоя. Поэтому при проведении расчета для достижения достоверного результата нужно учитывать влияние этих дополнительных материалов.
В справочнике калькулятора содержится много вариантов кладок различных материалов. Но такая информация есть не по всем материалам.
Поэтому в калькуляторе есть возможность выбора типа и настройки параметров слоя. Например для кладки блоков есть следующие варианты:
— Если в справочнике можно выбрать в качестве материала кладку из этих блоков, то достаточно просто выбрать ее в качестве материала слоя.
— Можно выбрать тип слоя «Неоднородный» и задать коэффициент однородности. При этом сопротивление теплопередаче этого слоя будет вычеслено умножением сопротивления теплопередаче блоков на коэффициент однородности. Информацию по коэффициенту однородности можно найти в справочниках.
— Но наилучшим вариантом, при отсутсвии справочных данных по кладке, видится использование типа слоя «Кладка», для которого необходимо указать высоту и длину блоков, толщину швов и выбрать материалы блоков и швов.
Для расчета каркасных конструкций существуют варианты типов слоев «Каркас» и «Перекрестный каркас». В них так же как при кладке выбираются оба материала, используемые в слое, а так же шаг (расстояние между центрами элементов каркаса — стоек, балок и т. п.) и толщина элемента каркаса.
Влагонакопление
Расчет накопления влаги в конструкции проводится только для основных материалов, входящих в слои конструкции. Например, для слоя с типом «Каркас» в расчете будут использованы только характеристики материала утеплителя, а для слоя с типом «кладка» — характеристики материала блоков.
Если в Вашей конструкции есть слой с типом «Каркас» и слой с типом «Перекрестный каркас», эти два слоя являются смежными, и если в качестве утеплителя в обоих слоях используется один и тот же материал, то для более точного расчета накопления влаги лучше заменить их на один слой.
Также при оценке допустимости накопления влаги лучше не использовать тип слоя «Неоднородный». В принципе, при этом расчете можно всем слоям установить тип «Однородный». Наличие теплопроводных включений оказывает наибольшее влияние на расчет раздела «Тепловая защита».

Оценка результатов

Разъяснения получаемых при расчетах результатов

Мы считаем, что делать выводы из полученных в результате работы онлайн калькулятора результатов принадлежит Вам и только Вам. Здесь мы только дадим некоторые разъяснения, которые могли бы помочь Вам сделать тот или иной вывод.
Тепловая защита

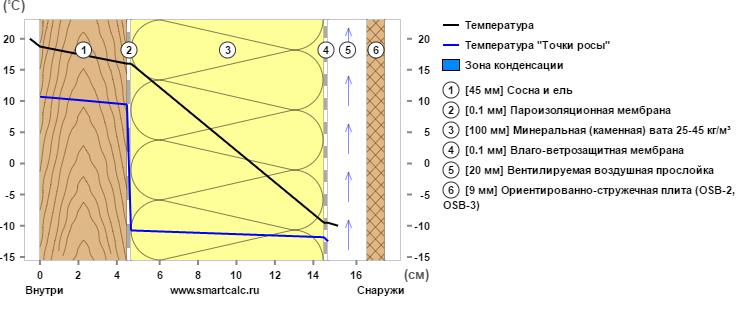

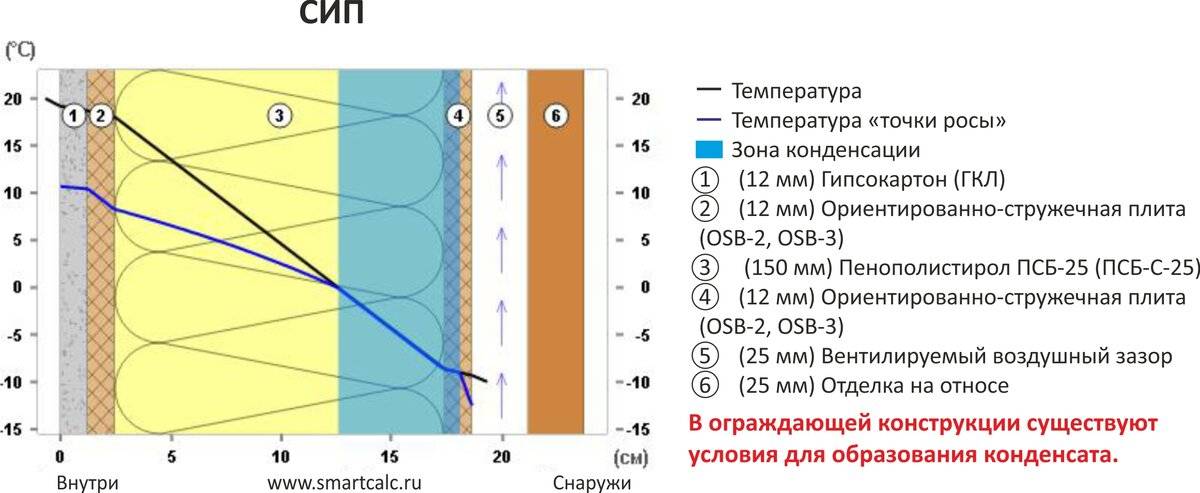

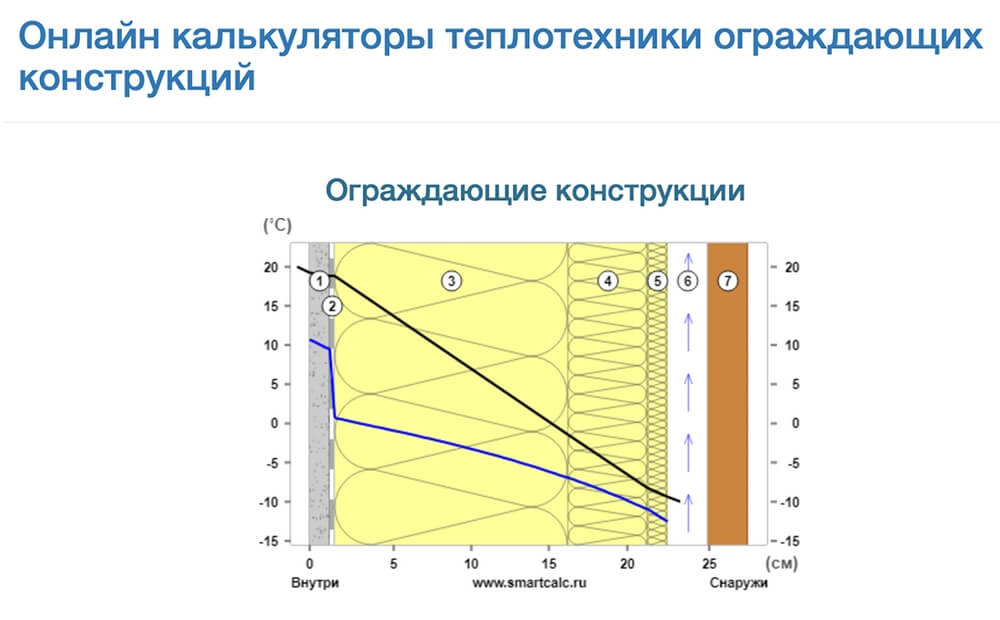

Расчет в этом разделе оценивает исключительно теплозащитные характеристики конструкции. График температуры точки росы и зона конденсации на рисунке приведены исключительно в информационных целях. Оценка возможности образования конденсата и допустимости количества влаги в конструкции согласно строительным нормам и правилам должна делаться при расчете накопления влаги.

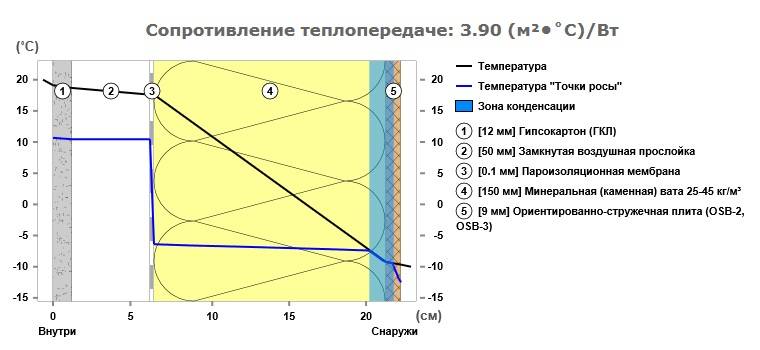

В результате расчета тепловой защиты вычисляется значение сопротивления теплопередаче ограждающей конструкции (далее R). Оно и является показателем тепловой защиты спроектированного Вами участка ограждающей конструкции. Для того, чтобы оценить, достаточно это значение, в таблице с результатами, сразу за вышеуказанным сопротивлением теплопередаче, приведены три нормируемых значения. Все они расчитываются исходя из климатических условий той местности, в которой строится или будет строиться дом.
1. Требуемое сопротивление теплопередаче согласно санитарно-гигиеническим требованиям. Если R меньше этого значения, то лучше в помещении с такой тепловой защитой не жить. Возможно образование конденсата на стене, инея, появление грибков и плесени.
2. Нормируемое значение требуемого сопротивления теплопередаче согласно поэлементным требованиям. Это значение базового поэлементного требуемого сопротивления теплопередаче умноженного на понижающий коэффициент. Величина этого коэффициента зависит от типа конструкции.
Это значение является допустимым в том случае, если здание целиком удовлетворяет требованиям к удельному расходу тепловой энергии на отопление. Расшифровку этих требований можно найти в нормативной документации. А упрощенно оно означает, что оно допустимо, если:
— Вся оболочка дома имеет достаточную теплозащиту. Включая стены, потолки, полы, окна и двери.
— Все инженерные системы являются экономными (отопление, ветиляция, водостабжение и т.п.) и излишне не расходуют энергию.
Т.е. можно выбрать, где Вам экономически выгоднее потратить свои деньги. Например, если поставить энергоэффективные окна и двери, хорошо утеплить перекрытия над подвалом и потолок, то нет нужды строить слишком толстые или излишне утепленные стены, т.к. денежные средства на увеличение их теплозащиты в обозримом будущем не окупятся.
3. Поэлементные требования требуемого сопротивления теплопередаче. Достижение этого значения тепловой защиты говорит о том, что конструкция в любом случае энергоэффективна. И дальнейшее увеличение уровня тепловой защиты оправдано если только энергоноситель для системы отопления в Вашем случае чрезвычайно дорог или Вы сами желаете построить то, что называется «Пассивный дом». Только не стоит забывать, что общая энергоэффективность дома определяется не одной конструкцией (например, стенами), а всей внешней оболочкой дома, а так же энергоэффективностью всех инженерных систем здания. Если у Вас будет оболочка «пассивного дома», но при этом половина выработанной системой отоплени тепловой энергии будет вылетать в вентиляцию, то проку от такого утепления будет очень мало.
Какой уровень тепловой защиты выбрать — решать Вам.
Влагонакопление
Wait.

Полы по грунту

Слои конструкции пола по грунту (изнутри наружу)
Тип Толщина, мм Материал λ, Вт/(м²•˚С) R, (м²•˚С)/Вт
Термическое сопротивление Rа
Термическое сопротивление Rб
Термическое сопротивление конструкции
Слои конструкции заглубленной части стен (изнутри наружу)
Тип Толщина, мм Материал λ, Вт/(м²•˚С) R, (м²•˚С)/Вт
Термическое сопротивление Rа
Термическое сопротивление Rб
Термическое сопротивление конструкции
Результаты расчета
Зона Наименование Площадь, м² R, (м²•˚С)/Вт Q, кВт•ч
Вся конструкция
Тепловые потери за отопительный сезон, кВт•ч
Тепловые потери за час при температуре самой холодной пятидневки, Вт•ч
Требуемое сопротивление теплопередаче
Санитарно-гигиенические требования [Rс]
Значение поэлементных требований с учетом регионального коэфф-та [Rэ]
Базовое значение поэлементных требований [Rт]

Санитарно-гигиенические требования

Поэлементные требования

Калькулятор конденсации — Инструкция по строительству

  • КОНТРОЛЬ ПОТЕНЦИАЛА КОНДЕНСАТА НА СТЕНАХ – СТЕНЫ БЕЗОПАСНЕЕ (РАСШИРИТЕ ДЛЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ)

    По мере того, как энергетические нормы становятся все более строгими, утепление наружных стен становится реальностью для большего числа строителей. Тогда возникает вопрос: когда имеет смысл добавить наружную изоляцию, а когда ее можно пропустить?

    Этот пример для стены 2×4 в климатической зоне 4*

    • Восприятие: Когда вы изолируете стену, это снижает затраты на отопление и охлаждение здания. Это также (надеюсь) сделает здание более комфортным.
    • Реальность: Многие стены имеют слишком слабую теплоизоляцию и слишком много утечек воздуха. Это означает, что теплый влажный наружный воздух может попасть внутрь, достичь прохладной поверхности и сконденсироваться. Результат: поверхность (обычно стена) намокает, и начинает расти плесень и грибок.
    • Данные: На приведенном ниже примере графика показано, когда внутри полости стены может образоваться конденсат при отсутствии или недостаточной внешней изоляции. Темно-синяя линия представляет собой среднюю суточную температуру воздуха в климатической зоне 5, а светло-синяя линия представляет собой температуру внутренней поверхности наружной обшивки стен (тыльная сторона обшивки). Безопасными условиями, определяемыми как отсутствие опасности образования конденсата, являются периоды, когда голубая линия находится над розовой зоной. Как мы видим, с ноября по март возможен конденсат. Почти треть года в полости стены может скапливаться влага, конденсироваться и скапливаться жидкая вода в полости стены.

    Климатическая зона 5B – Денвер Колорадо
    Полость R-20 Изоляция без внешней изоляции



    При контакте теплого влажного воздуха с холодными поверхностями происходит конденсация — часто с очень серьезными последствиями. Утечки воздуха изнутри могут переносить влагу, которая конденсируется на конструкционной обшивке, вызывая повышенное содержание влаги и, возможно, даже накопление жидкой воды, что может привести к гниению и порче. Этой проблемы можно избежать, добавив наружную изоляцию, чтобы поддерживать температуру обшивки стен выше точки росы (температура, при которой вода конденсируется при определенной относительной влажности).

    Например, когда внутренняя часть здания нагревается до 70 градусов по Фаренгейту, а относительная влажность воздуха внутри составляет 30% в день, когда наружная температура составляет 30 градусов по Фаренгейту, точка росы (точка, когда пары влаги конденсируются в жидкости) составляет 37,2 градуса. Таким образом, если этот влажный воздух попадает на поверхность с температурой ниже 37,2 градусов, влага конденсируется в жидкую воду. В приведенном выше примере мы видим, что поверхность конденсации (внутри обшивки) имеет температуру 33,5 градуса по Фаренгейту

    Этот теплый влажный воздух проходит через отверстия, трещины или щели в стенах, например, вокруг электрических коробок, под основанием гипсокартон у плиты, пересечения межкомнатных перегородок и т. д. – перепадами давления воздуха, создаваемыми ветром, дымовым эффектом или механическим оборудованием. Влажный воздух проходит через щели, через проницаемые изоляционные материалы, через отверстия и несоответствия во внешнем воздушном барьере, иногда конденсируясь на обратной стороне обшивки и увеличивая влажность древесины выше безопасного уровня. В некоторых случаях в полости скапливается жидкая вода.

    Второй образец графика ниже иллюстрирует те же условия, что и предыдущий слайд, но с добавлением к стене внешней изоляции R-5. Температура внутри по-прежнему 70 градусов по Фаренгейту, относительная влажность 30%, точка росы 37,2 градуса по Фаренгейту, а снаружи по-прежнему 30 градусов:

    Климатическая зона 5B – Денвер, штат Колорадо
    Полость R-20 Изоляция с наружной изоляцией R-5

    Обратите внимание, что внешняя изоляция повысила температуру обшивки до 40,28 F, что выше точки росы 37,2 градуса. Это означает, что водяной пар не будет конденсироваться внутри полости стены; он остается подвешенным в воздухе.

    • Решение: увеличьте значение R ваших стен, добавив слой непрерывной внешней изоляции. Насколько необходима внешняя изоляция, зависит от климатической зоны, в которой вы живете, но в Международном кодексе энергосбережения 2012, 2015 и 2018 годов есть рекомендации, которым стоит следовать, особенно если ваша юрисдикция уже приняла его!
    • Важное примечание: Если в вашей климатической зоне достигается контроль за конденсацией, в Международных правилах для жилых помещений предусмотрены положения об изменении типа пароизоляции, требуемой на теплой, внутренней стороне стены, или во многих случаях полностью исключить это применение замедлитель пара.
    • Источник: Ci Labs, Джастин Уилсон

    *Климатические зоны имеют значение при выборе типа стен и стратегий изоляции. Пожалуйста, не принимайте это как дорожную карту для всех домов.

Чтобы получить результат для вашего местоположения, выберите следующее:

  1. Выберите страну
  2. Выберите состояние (если применимо)
  3. Выберите город
  4. Выберите единицу измерения
  5. Теплоизоляция входной полости, значение R
  6. Введите значение изоляции внешней стены

Обратите внимание, что все климатические зоны и местоположения имеют разные требования к изоляции. Пожалуйста, проверьте ваши местные строительные нормы и правила, чтобы убедиться, что ваши «общие эффективные тепловые значения стен» удовлетворены.

Калькулятор точки росы — простая и быстрая версия

Точка росы просто объясняется как температура, до которой воздух охлаждается, чтобы он насыщался влагой и, таким образом, возвращался в состояние капель воды (вместо водяного пара или пара). ). Чаще всего на это обращают внимание при осмотре конденсата в ванной, влажных стен и т. д.

Нам всем знакомо образование конденсата на окнах, особенно зимой в ванных комнатах и ​​прачечных – это хороший пример, потому что окно, скорее всего, будет холодным, а воздух в комнате, особенно после принятия ванны или душа, будет теплым и влажный. Она попадает в окно , которое находится в точке росы или ниже, и вода конденсируется, попадая в холодное место. Это простой пример, но тот же принцип применим и к другим поверхностям.

Что такое калькулятор точки росы?

Существует сложная формула для расчета точки росы (используя температуру и влажность для ее расчета), но мы сделали этот расчет быстрым и простым для вас с помощью нашего калькулятора точки росы ниже . Просто введите температуру и влажность, а мы сделаем все остальное, чтобы дать вам полезную информацию о точке росы.

ПОМОГИТЕ ПРИ УТЕЧКЕ ВОДЫ

Проблемы с конденсатом

Как образуется конденсат?

В основном вода находится в воздухе в виде пара, и ее количество будет зависеть от относительной влажности воздуха (чем влажнее воздух, тем больше влаги он удерживает). Помня, что относительная влажность определяется как «количество водяной влаги / пара в воздухе, выраженное в процентах, по отношению к тому, что этот воздух способен удерживать при данной температуре» — поэтому помните, что относительная влажность будет меняться при изменении температуры, поскольку более теплый воздух способен удерживать больше водяного пара.

Кроме того, влажность будет повышаться по мере увеличения количества воды, например, после утечки воды, что объясняет, почему необычная конденсация может быть признаком утечки воды в вашем доме. Помните также, что конденсат также может вызвать проблемы с плесенью.

Многие современные термометры, особенно цифровые, показывают не только температуру, но и относительную влажность, но вряд ли будут показывать точку росы, но наш калькулятор точки росы сделает это за вас быстро и просто.

Недавно мы написали статью о силикагеле, который иногда используется для контроля влажности и конденсации (хотя и в небольших масштабах с ограничениями). У нас также есть еще один отличный инструмент с нашим новым Калькулятором низкого давления в котле

СВЯЖИТЕСЬ С НАМИ ДЛЯ ПОМОЩИ В УСЛОВИЯХ УТЕЧКИ ВОДЫ

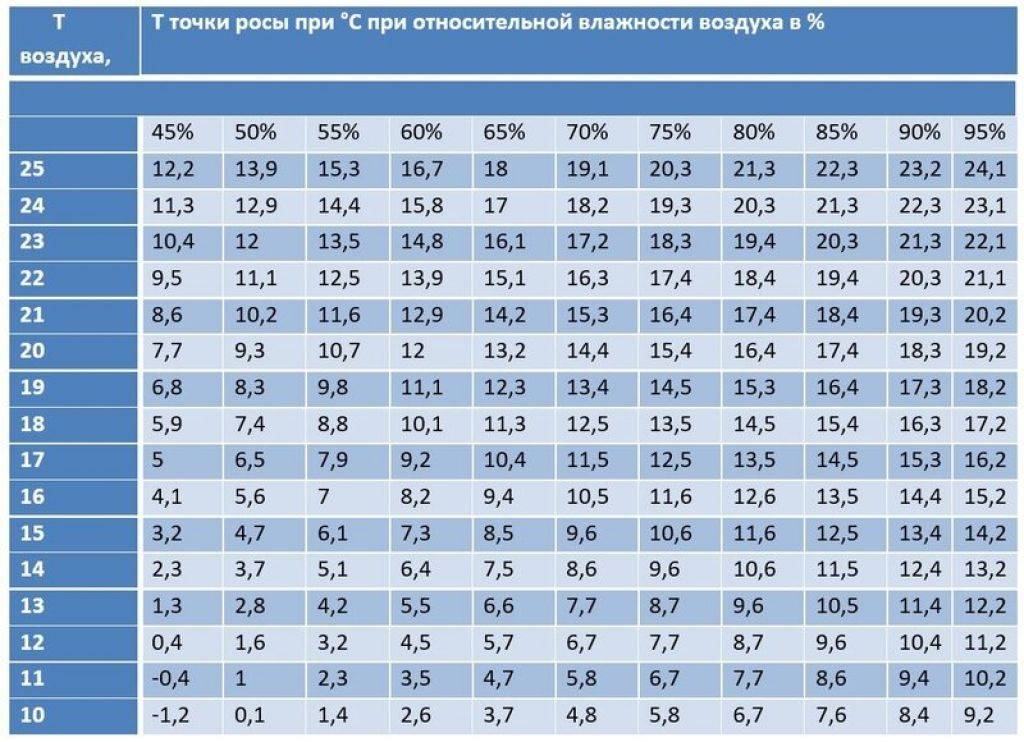

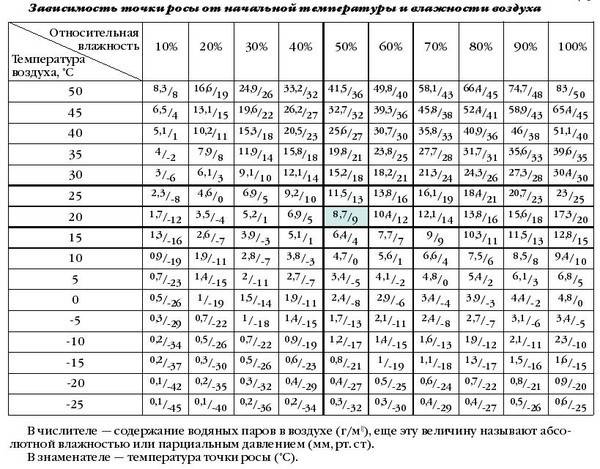

Калькулятор точки росы

Как видно из калькулятора точки росы, изменения температуры и относительной влажности изменяют точку росы, это также видно на нашей диаграмме точки росы.

Давайте рассмотрим несколько примеров, чтобы проиллюстрировать это:

  • Допустим, это очень теплый летний день с температурой 30°C и относительной влажностью 40%. Если вы введете эти числа в калькулятор точки росы, точка росы будет равна 15 ° C, поэтому, если поверхность находится при этой температуре или ниже, будет образовываться конденсат. Вы можете понять, как, например, если вы пьете холодный напиток со льдом, он получает конденсат снаружи!
  • Если подумать, то при такой жаркой погоде очень маловероятно, что обычная поверхность будет иметь температуру 15°C или ниже, что приведет к достижению точки росы.
  • Теперь сравните это с холодным зимним днем ​​с температурой 20°C и влажностью 70% в вашем доме. Точка росы составляет 14,3 ° C, поэтому, учитывая, что на улице может быть отрицательная температура, вполне возможно, что ваши окна и трубы имеют такую ​​температуру или ниже, что вызывает конденсацию.
  • Помните, что при повторном проведении нашего эксперимента по конденсату в душе и конденсате в ваннах мы увидели относительную влажность более 90% достигается. При той же температуре 20°C введите ее в калькулятор точки росы, и вы увидите, что она показывает 18,3°C.
  • Таким образом, вы можете видеть, как конденсация в зимние месяцы, при более низких температурах (особенно во время зимних штормов), более высокой относительной влажности может вызвать проблемы с осаждением конденсата, что приводит к таким вещам, как плесень на стенах.
  • Помните, что с повышением температуры относительная влажность падает и наоборот – поэтому холодный воздух может удерживать меньше влаги внутри, т. е. становится насыщенным (100% влажностью) при более низкой абсолютной влажности (которая отличается от относительной влажности). Подробнее об этом читайте в нашем подробном руководстве по относительной влажности.

В этот момент обычно задают вопрос: как лучше всего измерить температуру поверхности? Вот тут и приходит на помощь что-то вроде лазерного инфракрасного термометра.

Лазерный термометр

Лазерные термометры и температура поверхности

Лазерные термометры, как следует из названия, используют лазеры для измерения температуры объектов. Они представляют собой быстрый и надежный (обеспечивающий безопасное использование) способ измерения температуры поверхности, чтобы определить, существует ли риск «достижения» точки росы и образования конденсата. Некоторые модели, такие как показанная выше, также имеют измерение относительной влажности.

В приведенном выше примере комнатная температура составляет 12,3°C, а относительная влажность составляет 68%. Измеряемая поверхность имеет температуру 29,8 °C. Подставив эти цифры в калькулятор точки росы, вы увидите, что точка росы в этих условиях составляет 6,5 °C, а это означает, что на этой поверхности не будет образовываться конденсат или влага. Если температура поверхности действительно была ниже этой, вероятно образование конденсата.

Если у вас есть проблемы с конденсацией, сыростью, плесенью или протечкой воды, свяжитесь с нами сегодня, и мы будем рады помочь.

Вы также можете найти нашу статью, объясняющую полоски для тестирования воды, а также следующее руководство, в котором более подробно рассматривается тест питьевой воды и фильтрованная вода

Как рассчитать точку росы по температуре и относительной влажность?

Существует три способа расчета точки росы, когда известны температура и относительная влажность.
