Схема армирования

Расположение арматуры в ленточном фундаменте в поперечном сечении представляет собой прямоугольник. И этому есть простое объяснение: такая схема работает лучше всего.

Армирование ленточного фундамента при высоте ленты не более 60-70 см

На ленточный фундамент действуют две основные силы: снизу при морозе давят силы пучения, сверху — нагрузка от дома. Середина ленты при этом почти не нагружается. Чтобы компенсировать действие этих двух сил обычно делают два пояса рабочей арматуры: сверху и снизу. Для мелко- и средне- заглубленных фундаментов (глубиной до 100 см) этого достаточно. Для лент глубокого заложения требуется уже 3 пояса: слишком большая высота требует усиления.

Для большинства ленточных фундаментов армирование выглядит именно так

Чтобы рабочая арматура находилась в нужном месте, ее определенным образом закрепляют. И делают это при помощи более тонких стальных прутьев. Они в работе не участвуют, только удерживают рабочую арматуру в определенном положении — создают конструкцию, потому и называется этот тип арматуры конструкционным.

Для ускорения работы при вязке арматурного пояса используют хомуты

Как видно на схеме армирования ленточного фундамента, продольные прутки арматуры (рабочие) перевязываются горизонтальными и вертикальными подпорками. Часто их делают в виде замкнутого контура — хомута. С ними работать проще и быстрее, а конструкция получается более надежной.

Какая арматура нужна

Для ленточного фундамента используют два типа прутка. Для продольных, которые несут основную нагрузку, требуется класс АII или AIII. Причем профиль — обязательно ребристый: он лучше сцепляется с бетоном и нормально передает нагрузку. Для конструкционных перемычек берут более дешевую арматуру: гладкую первого класса АI, толщиной 6-8 мм.

В последнее время появилась на рынке стеклопластиковая арматура. По заверениям производителей она имеет лучшие прочностные характеристики и более долговечна. Но использовать ее в фундаментах жилых зданий многие проектировщики не рекомендуют. По нормативам это должен быть железобетон. Характеристики этого материала давно известны и просчитаны, разработаны специальные профили арматуры, которые способствуют тому, что металл и бетон соединяются в единую монолитную конструкцию.

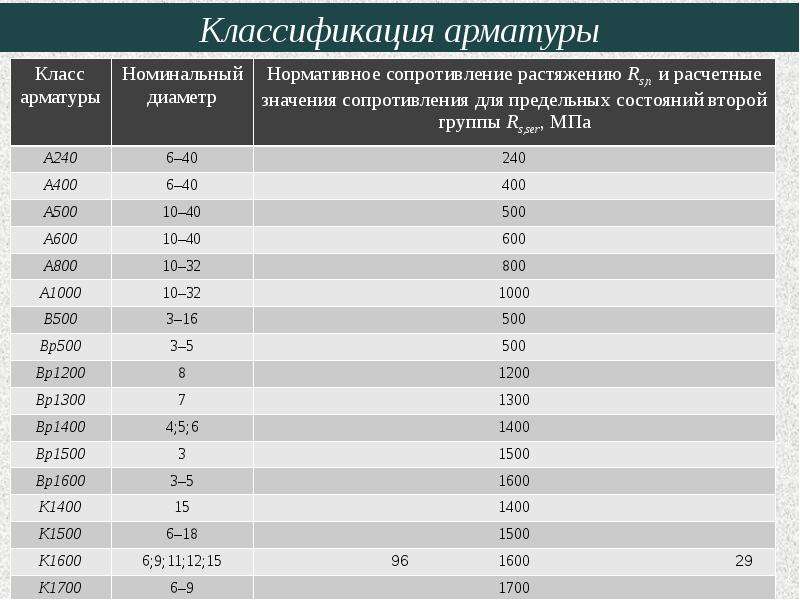

Классы арматуры и ее диаметры

Как поведет себя бетон в паре со стеклопластиком, насколько прочно такая арматура будет сцепляться с бетоном, насколько успешно эта пара будет сопротивляться нагрузкам — все это неизвестно и не изучено. Если хотите экспериментировать — пожалуйста, используйте стекловолокно. Нет — берите железную арматуру.

Расчет количества арматуры

Сначала определяется периметр будущей конструкции дома, и учитывается количество продольных рядов прутьев. В качестве примера можно взять здание размером 8 на 12 м, фундамент ленточного типа шириной 40 см и высотой — 100 см (грунт на участке — пучинистый). Общая длина несущей стены по периметру составляет 40 м (8+8+12+12).

• При создании основания ленточного типа обязательно монтируются две арматурные сетки, из которых нижняя предупреждает разрыв бетона при просадках грунта, верхняя — при его пучении.
• Оптимальный шаг сетки составляет 0,2 м. Для ленточного основания потребуется по 2 продольных прутка, которые располагаются в каждом слое арматурного каркаса.

Арматурная сетка не обязательно набирается на месте – гораздо проще использовать уже готовуюИсточник mega-les.ru

• Диаметр стержня выбирается в зависимости от стенового материала, который создает нагрузки на основание. Коробка деревянного дома не тяжелая по сравнению с кирпичной, поэтому вполне подойдут прутки диаметром 12 мм. Всего для армирования фундамента двух длинных сторон здания потребуется 96 метров стержней (2*12*2*2). На короткие стороны придется потратить 64 м (2*8*2*2). Также следует учитывать стыки, где выполняется запуск арматуры. Как правило, к общему метражу достаточно добавить 10-15%. Получится цифра — 160*10%=16 метров. Всего на продольные элементы расчетная длина составляет 176 метров (96+64+16).

• Поперечные связующие элементы диаметром 10 мм располагается друг от друга на расстоянии 50 см. Их количество составляет 80 штук — периметр фундамента следует разделить на шаг укладки (40/0,5). Длина стержней равна ширине ленты 40 см. Общее количество по длине составляет 32 метра (80*0,4).

• Вертикальные связи выполняются из прутка диаметром 10 мм. Высота армирования такое же, как у ленты — 100 см. Определяется количество стальных стержней по числу пересечений: 80 поперечных элементов умножается на 4 продольных элементов, в результате получается 288 шт. При длине каждого отрезка 1 м общая длина составляет 288 метров.

Готовый арматурный каркас ленточного фундаментаИсточник hobbymaniya.

Подведя итоги всех подсчетов, получается, что для создания армированного каркаса под дом размерами 8х12 потребуется приобрести:

• 176 метров стальных элементов класса A-III диаметром 12 мм.
• 320 метров стержней класса А-I диаметром 10 мм (32+288).

Масса арматуры для ленточного фундамента определяется согласно ГОСТ 2590. Погонный метр прутка 12 мм весит 0,888 кг, 6 мм – 0,222 кг. Общая масса составляет: 176*0,888=156,29 кг, 320*0,222=71,04 кг. Всего арматура весит 227,33 кг.

Про различные способы вязки арматуры смотрите в видеоролике:

Заключение

Монтаж каркаса для ленточного основания, выполненный со строгим соблюдением требований регламентированных СНиП 52-01-2003, позволяет значительно повысить эксплуатационный период здания. Благодаря максимально прочной железобетонной конструкции отпадет необходимость в проведении частых ремонтов, связанных с разрушительными процессами из-за некорректно возведенного основания.

Возможные ошибки и как исправить

Малый напуск арматуры или его отсутствие в каркасе недопустим, так как в процессе бетонирования костяк может двигаться.

Это может привести к нарушению готового изделия. Лучше оставлять припуски по 200 мм.

Сварка элементов или связывание неподходящим материалом, например, веревкой недопустимы.

Сварка делает узел крепления хрупким, а веревка не обеспечивает достаточной прочности соединения.

Армирование углов без напусков. Армирование углов внахлест хлыстом может привести к быстрому разрушению и неравномерному переходу нагрузок между двумя частями фундаментной конструкции. Для решения проблемы включаются добавочные гнутые элементы.

Подсчет количества арматуры

Сколько потребуется металлической арматуры для фундамента проще всего рассчитать на примере основания размером 10х10 м.

Поскольку каркас арматуры – один из наиболее дорогостоящих элементов основания, чтобы избежать лишних расходов, надо особенно тщательно рассчитать расход арматуры на куб или на весь фундамент. Обычно для того, чтобы рассчитать необходимое количество арматуры используется следующая формула: L=4xP, где:

• «L» — это то количество материала, которое необходимо для продольных несущих стержней арматуры;
• «Р» — это периметр фундамента.

Используется в данном случае арматура диаметров от 10 до 12 мм. Прутья надо располагать двумя поясами, надежно соединенными один с другим.

Каждый такой пояс представляет собой арматурную сетку с диаметром ячейки около 20 см. При условии, что толщина каркаса составляет порядка 20 см, длина перемычек должна быть 25 см.

Если произвести несложные расчеты, расход арматуры рассчитать оказывается довольно просто: на 10 м плиты надо 51 металлических стержней, длина каждого из которых составляет 10 м. Для перпендикулярной сетки нужно аналогичное количество прутьев. Итого общий расход арматурных прутьев составит для одного пояса 102 прута. Сколько надо прутьев для второго арматурного пояса, сосчитать будет еще проще: 102х2 – 204.

Инструменты и приспособления

Чтобы произвести армирование ленточного фундамента своими руками нам понадобятся определенные инструменты и приспособления. Прежде всего, арматурные прутья необходимо будет разрезать на куски в соответствии с подготовленным чертежом. Для этого можно воспользоваться болгаркой с диском для резки металла, либо приобрести мини-станок. Тонкие прутья можно перекусить мощными профессиональными кусачками.

Для армирования каркаса в углах и изготовления □-образных хомутов понадобится приспособление для загибания прутьев, которое можно изготовить самостоятельно или приобрести в готовом виде.

Как правильно вязать арматуру для ленточного фундамента: необходимо связывать прутья только специальной стальной обожженной обвязывающей проволокой и использовать удобный для вас инструмент (автоматический или ручной крючок для обвязки арматуры, вязальный пистолет, шуруповерт или клещи). Все связанные соединения должны быть плотными, чтобы предотвратить смещение прутьев при заливке бетона.

Укладывать арматуру можно в подготовленную опалубку. Но можно изготавливать металлический каркас для фундамента и отдельными фрагментами (вне опалубки).

Отверстия в заготовках соответствуют расположению арматуры в фундаменте. Сначала продольные прутья вставляем в отверстия одного фанерного щита. Затем на них одеваем необходимое число хомутов. Свободные концы прутков вставляем в отверстия второго щита. Получается удобная пространственная конструкция для вязки фрагмента армированного каркаса.

После того, как вязка арматуры под ленточный фундамент произведена отдельными фрагментами, необходимо уложить их в опалубку и прочно скрепить между собой.

Сколько арматуры нужно на плитный фундамент 10х10

Чтоб создать площадку, делают фундамент в форме плиты (плитное основание). Прежде чем приступить к заливке фундамента необходимо насыпать слой песка со щебнем, покрыть его небольшим слоем раствора и разложить арматуру. Обычно с данной целью используются прутья диаметром 12 мм. Размер ячеек составляет в данном случае 20 мм и применяется двухпоясная система закладки армирующего слоя.

При размере плиты основания 10х10 м, на один погонный метр необходимо десять стержней. Соответственно на 10 м – 50 штук. Прибавим сюда 50 поперечных прутьев и получаем расход материала на один пояс – 50 прутьев. Поскольку поясов потребуется два, умножаем на это число полученное количество прутьев и получаем необходимый объем материала – 100 прутьев.

https://youtube.com/watch?v=qUEtdKOfE0k Сколько арматура нужно на столбчатый фундамент 10х10. Для армирования столбчатого фундамента потребуются арматурные стержни с сечением от 10 до 12 мм. Они устанавливаются вертикально с шагом от 10 до 15 см. На один столб приходится 4 стержня. Для подсчета количества арматуры необходимо знать общее число всех столбов. Узнать эту цифру можно из проектной документации.

Расчет для монолитного основания

Монолитная железобетонная плита укладывается под всей площадью строения.

Укладка монолитного основания оправдана на мягких и подвижных грунтах.

Схема армирования монолитной фундаментной плиты.

Оно обеспечивает максимальную устойчивость и лучше всего противостоит силам пучения. При любых подвижках грунта опускается или поднимается вся плита, предотвращая перекосы и растрескивание стен. Из-за этого монолитное основание получило название плавающего.

Произведем расчет арматуры для плитного фундамента под здание 10х6 м. Толщина плиты определяется расчетом нагрузки, приходящейся на основание. В нашем примере она будет составлять 30 см. Армирование выполняется двумя поясами с шагом сетки 20 см. Нетрудно подсчитать, что на каждый пояс понадобится:

1000/200 = 50 поперечных прутьев длиной 6 м,

6000/200 = 30 продольных прутьев длиной 8 м.

Суммарная длина на 2 пояса составит:

(50х6+30х8)х2 = 1200 м.

Соединение поясов производится арматурой гладкого профиля. Всего насчитываем:

50 х 30 = 1500 узлов.

С учетом отступов от краев плиты по 5 см длина связующего прута равняется 0,2 м. Таким образом, гладкого профиля надо:

1500х0,2 = 300 м.

Помимо этого, необходимо будет позаботиться о приобретении проволоки для связки. Необходимое количество определяется из расчета 30 см на один узел. В нашем случае:

3000х0,3 = 900 м.

Обвязка производится кусочками проволоки, сложенными вдвое.

Правила монтажа армокаркаса по СНиП

Согласно СНиП 52-01-2003 расстояние между прутьями рассчитывается, исходя из:

• диаметра прута;
• размера бетонного заполнителя;
• направления бетонирования;
• технологии укладки;
• вида бетонного уплотнителя.

Технологически правильное армирование подразумевает, что расстояние между прутьями продольной арматуры должно находиться в пределах от 25 до 40 см. Прутья же поперечной арматуры должны быть не более чем в 30 см друг от друга.

Все самое важное об армировании ленточного фундамента найдете в этой публикации

Требования к бетону

Бетон для ленточного фундамента должен отвечать определённым физико-техническим требованиям. Среди них:

• прочность;
• морозостойкость;
• водонепроницаемость.

Прочность — это способность выдерживать нагрузки на сжатие, выраженная в килограммах на квадратный сантиметр.

Морозостойкость обозначается буквой “F” и числовым эквивалентом. Число — это количество циклов полного замораживания и оттаивания опытного образца бетона без изменений своих характеристик.

Водонепроницаемость обозначается буквой “W” и также числовым эквивалентом. Число, в данном случае, — это максимальное давление, измеряемое в мегаПаскалях, при котором образец бетона не пропускает через себя влагу.

Марки бетона, рекомендуемые для сооружения ленточного фундамента:

Соотношение типа сооружения, грунта и марки бетона для ленточного фундамента:

Требования к арматуре

Для армирования ленточного фундамента используется стальная или композитная арматура. Поверхность её профилирована, что приводит к передаче максимальной нагрузки от прогибающегося бетона к арматурным прутьям.

Для продольного армирования обычно используются металлические прутья, диаметр которых находится в пределах от 10 до 16 мм.

Для поперечного армирования применяются металлические прутья, диаметр которых находится в пределах от 6 до 8 мм.

В соответствии со СНиП 52-01-2003, при возведении ленточного фундамента могут использоваться следующие виды арматуры:

• горячекатанная;
• термомеханически упрочнённая;
• механически упрочнённая в холодном состоянии;
• неметаллическая композитная.

О том, какую арматуру используют для армирования ленточного фундамента, расскажет эта статья.

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно.

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что глубина погружения рабочей арматуры не должна превышать 2-5 см, получаем:

• Для лент толщиной менее 50 см — 2 рабочих стержня.
• Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

Общая площадь сечения арматуры составляет 0,1% от сечения (это минимально возможное значение, его можно увеличить, но нельзя уменьшать).

Получив это значение, надо разделить его на число рабочих стержней. По таблице диаметров арматурных прутков находится наиболее удачный вариант, который и принимается в работу.

Диаметр вертикальной арматуры выбирается исходя из высоты ленты:

• При высоте до 60 см — 6 мм.
• От 60 до 80 см — 8 мм.

Диаметр поперечных стержней обычно принимается равным 6 мм.

Для подсчета количества рабочих стержней надо умножить их число в решетке на общую длину ленты, после чего полученное значение делится на длину рабочего прутка (обычно 6 м, но это значение лучше узнать у продавцов точно).

Вертикальную арматуру рассчитывают путем умножения количества хомутов на длину единицы.

Количество получают делением общей длины ленты на шаг хомутов (обычно 50-70 см).

Расчет количества арматуры на фундамент плитного типа

Фундамент плитной конструкции применяется для строительства жилых зданий на пучинистых грунтах. Для обеспечения прочностных характеристик применяются арматурные стержни диаметром 10–12 мм. При повышенной массе строений диаметр прутков следует увеличить до 1,4–1,6 см.

Рассчитать количество арматуры для фундамента плитной конструкции можно, используя следующую информацию:

• пространственный каркас из арматуры сооружается в двух уровнях;
• соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
• обвязка выполняется отожженной проволокой в каждой точке соединения.

Схема армирования монолитной плиты фундамента

Для определения потребности в арматуре выполните следующие операции:

1. Определите количество горизонтальных прутков в каждом ярусе.
2. Вычислите общий метраж арматурных стержней, формирующих ячейки.
3. Прибавьте суммарную длину вертикальных опор, объединяющих ярусы.

Армирование углов

В конструкции ленточного фундамента самое слабое место — углы и примыкание простенков. В этих местах соединяются нагрузки от разных стен. Чтобы они успешно перераспределялись, необходимо арматуру грамотно перевязать. Просто соединить ее неправильно: такой способ не обеспечит передачу нагрузки. В результате через какое-то время в ленточном фундаменте появятся трещины.

Правильная схема армирования углов: используются или сгоны — Г-образные хомуты, или продольные нитки делают длиннее на 60-70 см и загибают за угол

Чтобы избежать такой ситуации, при армировании углов используют специальные схемы: пруток с одной стороны загибают на другую. Этот «захлест» должен быть не менее 60-70 см. Если длины продольного прутка на загиб не хватает, используют Г-образные хомуты со сторонами тоже не менее 60-70 см. Схемы их расположения и крепления арматуры приведены на фото ниже.

По такому же принципу армируются примыкания простенков. Также желательно арматуру брать с запасом и загибать. Также возможно использование Г-образных хомутов.

Схема армирования примыкания стен в ленточном фундаменте (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Обратите внимание: в обоих случаях, в углах шаг установки поперечных перемычек уменьшен в два раза. В этих местах они уже становятся рабочими — участвуют в перераспределении нагрузки

Расчет арматуры ленточного фундамента с примером

Вводные данные:

• длина ленточного фундамента – 20 м;
• ширина – 40 см;
• высота — 80 см.

В первую очередь необходимо рассчитать количество продольно уложенной арматуры.

1. Площадь сечения фундаментной ленты составляет 40х80=3200 см².
2. Общая площадь продольных арматурных стержней: 3200х0,1%=3200х0,001=3,2 см². Или можно так: 3200/1000=3,2 см².

Теперь полученное значение надо разделить на площадь одного стержня, тем самым получается количество требуемой продольной арматуры. Получить площадь одного прутка можно двумя способами. Первый – найти в интернете таблицу соотношения диаметра и площади арматуры. Одна из таких на фото ниже.

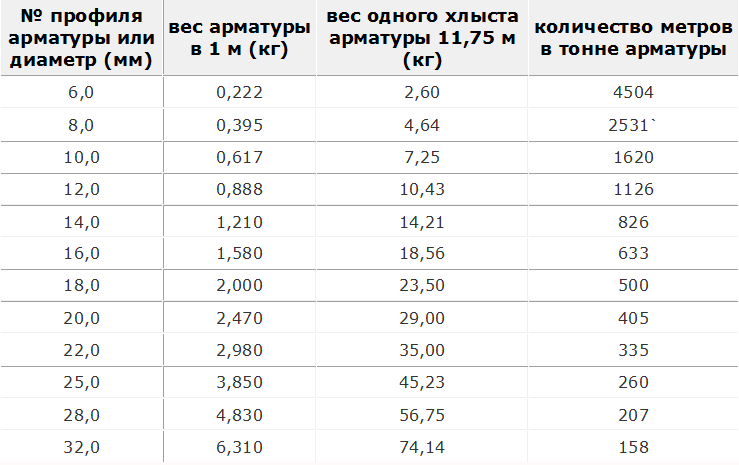

Таблица соотношения диаметра и площади арматуры

Второй – самостоятельно провести расчет, используя формулу площади круга:S=πD²/4, где

• «π» — это Архимедово число, равное 3,14,
• D – диаметр арматуры.

Если диаметр продольной арматуры был выбран 10 мм (1 см), то: S= 3,14х1²/4= 0,785 см². Теперь общую площадь арматурных стержней (3,2) надо разделить на 0,785, получается 4.

Следующий этап расчета арматуры ленточного фундамента – определение общей длины продольных стержней. Необходимо отметить, что в продольном направлении прутки укладываются относительно друг друга с нахлестом, равным 5-10 см. То есть, именно на выбранный размер уменьшаются длины прутков, стандартная длина которых составляет 10,7 м. Получается, что длина каждого после соединения будет равна 10,6 м или 1160 см.

Учитывая длину ленточного фундамента – 20 м, можно рассчитать, сколько стержней требуется для укладки одного продольного элемента: 20:11,6=1,72 штуки. А так как их четыре, то общее количество равняется: 1,72х4=6,89 или, с округлением, ровно 7.

Теперь необходимо определить количество и длину вертикальных и поперечных элементов армирующего каркаса ленточного фундамента. Учитывая позицию номер «2» требований к сборке армокаркаса, можно точно сказать, какая длина будет у поперечных и вертикальных стержней:

• у поперечных: 40-10=30, где «10» — это два по пять расстояние от краев фундаментной конструкции до каркаса, «40» — это ширина ленты;
• у вертикальных: 80-10=70 см.

То есть, в общей сложности, если оба элемента изготавливаются из одного типа арматуры, то на их изготовление уйдет 1 м стального материала (30+70=100 см). Далее необходимо рассчитать количество используемых стержней данного типа в самом каркасе. Если расстояние между ними выбрано в пределах 30 см, то количество определяется путем деления общей длины фундамента на шаг установки: 2000:30=66,66 штук. Округляем до 67.

А так как общая длина двух элементов составляет 1 м, то на их изготовления уйдет 67 м арматуры. Этот показатель умножается на «2», потому что в армирующем каркасе поперечных и вертикальных стержней две пары. Первые располагаются верху и снизу конструкции в горизонтальной плоскости, вторые по бокам в вертикальной. Значит, для их изготовления потребуется 67х2=134 м.

Не всегда шаг укладки вертикальных стержней совпадает с шагом поперечных, как было рассмотрено на примере выше, потому что поперечины в основном выполняют функции стяжек между решетками. И их количество можно уменьшить. К примеру, укладывать с шагом 50 см.

Поэтому расчет требуемой арматуры придется производить для двух элементов по отдельности.

Поперечины рассчитываются так:

2000:50х30=120 см или 12 м, где «20» — длина фундаментной ленты, «50» — шаг установки поперечин, «30» — длина одного поперечного элемента.

Вертикальные стержни так:

2000:30х30=2000 см или 20 м, где шаг установки 30 см.

Получается, что общая длина арматуры, требуемой для изготовления вертикальных и поперечных элементов, составляет 12+20= 32 м. С оговоркой, если для них используется арматура одинакового диаметра. В противном случае каждый параметр надо будет учитывать по отдельности.

Необходимо обозначить, что представленный расчет арматуры для ленточного фундамента в плане подсчета количества стержней, является неполным. Потому что в углах фундаментного сооружения используется особое соединения каркасов, расположенных по разным сторонам ленточной конструкции. В зависимости от схемы обвязки углов сопряжения может изменяться общая длина используемой арматуры. В общей массе дополнение незначительное и может составлять до 5 м. Но его необходимо учитывать. Поэтому чаще всего общую расчетную длину арматуры увеличивают на 5-10%.

Армировка фундамента

Чтобы качественно укрепить основание будущей постройки, необходимо его заармировать. Для этого нужно сначала рассчитать весь необходимый материал, из которого впоследствии будет произведена сборка каркаса фундамента. Правильные подсчёты позволят израсходовать металл «под ноль», тем самым избавят вас от трудностей, связанных с заказом и доставкой недостающего материала.

Расчёт материала

Этот этап подразумевает в себе точные подсчёты и правильную последовательность вычислений. Зачастую, чтобы получить то или иное значение, нужно отталкиваться от предыдущих подсчётов. Таким образом, все значения взаимосвязаны, и неправильные вычисления могут повлечь за собой нежелательные последствия, которые могут губительно сказаться на толщине вашего кошелька. Отнеситесь к работе на этом этапе крайне серьёзно, а лучше пересчитайте всё дважды, тогда металлических прутьев вам хватит впрок.

Чтобы рассчитать количество металла, необходимое для армировки ленточного монолитного фундамента под дом размером 8х8 м с двумя перегородками в 8 м и 4 м, поступают следующим образом, действуя поэтапно:

1. Чтобы подсчитать общую длину горизонтальных элементов, выполняющих несущую функцию каркаса (арматура сечением 10-12 мм), необходимо сделать следующее: замерьте общий периметр фундамента с учётом внутренних стен ((8+8)*2=32 м). Не забудьте учесть перегородки: (32+8+4=44 м). Полученный результат умножьте на 4: (44*4=176 м). Таким образом, необходимое количество несущих горизонтальных элементов равно 176 м.
2. Для вычисления количества перемычек (арматура диаметром 8мм): разделите общую длину фундамента на значение интервала между элементами вязки (50 см). Полученную величину умножьте на 4: (44/0,5*4=352 шт).
3. Чтобы подсчитать количество горизонтальных и вертикальных перемычек, достаточно знать ширину и высоту каркаса. Допустим, каркас имеет размеры 50*30 см. Таким образом, для расчёта горизонтальных перемычек нужно: (352/2*0,5=88 м). Для вертикальных: (352/2*0,3=52,8 м). Следовательно, общее количество перемычек равно: (88+52,8=140,8 м, округляем до 141 м).
4. Чтобы рассчитать количество вязальной проволоки (катанка 3 мм), сначала подсчитайте количество точек будущей вязки. Поскольку наш каркас имеет 352 точки соединения, по 4 вязки с каждой стороны, то применяем формулу: ((352+(4+4)*4)*0,5=192 м катанки).

Как видим, произвести все необходимые расчёты не составляет особого труда, главное правильно произвести все замеры и точно указать все величины. Помимо этого, всегда берите материал с запасом в 10%. Поскольку при сборе каркаса вы будете часто резать металл, то непригодных остатков арматуры просто не избежать.

Изготавливаем подставки

Нижний слой армирующего каркаса укладывается на готовые пластиковые подставки, после этого на него устанавливаются специальные «столики», которые поддерживают следующий слой конструкции. Они изготавливаются из куска арматуры, размер которого рассчитывается исходя из толщины монолитной плиты. Допустим, мы имеем дело с основанием толщиной 40 см. В этом случае расчеты будут следующими:

40 см (высота плиты) – 8 (два защитных слоя по 4 см) – (4 х 1 см) (толщина прутков умноженная на их количество) = 28 см.

Изготавливается поддерживающий «столик» путем изгиба в П-образную форму. Радиус изгиба подбирается в индивидуальном порядке. «Хвостики» подставки отгибаются в противоположные стороны, образуя тем самым надежные упоры, которые позволят уложить и зафиксировать оба слоя конструкции.

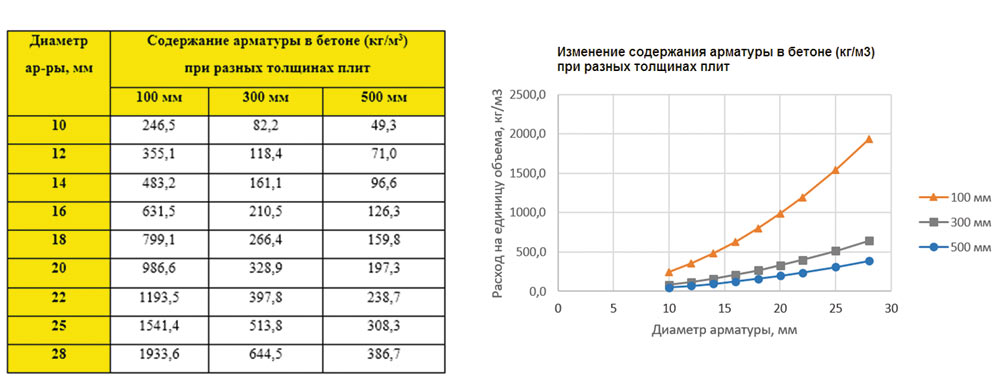

Расход арматуры на кубический метр бетона

Отдельно следует рассмотреть расход арматуры на м 3 бетона. Расчет производится по действующему ГОСТу индивидуально в каждом отдельно взятом случае. Связано это с тем, что характеристики самого бетона могут варьироваться в достаточно широких пределах в зависимости от наполнителя и добавок.

Для армирования фундамента чаще всего используется стальная ребристая арматура с диаметром от 8 до 14 мм. Подобная поверхность позволяет обеспечить максимальное сцепление со слоем бетона. На фундамент 10 на 10 в среднем уходит 150-200 кг арматуры на каждый куб бетона (для колонн расход составляет от 200 до 250 кг на куб бетона). В последнее время в процессе строительства используется арматура из стеклопластика. Ее стоимость несколько выше стоимости металлического аналога. Но если рассчитать, сколько нужно таких армирующих прутьев на м 3 , вероятнее всего использование композитной арматуры для фундамента окажется намного более выгодным. Как правило, стоимость композитной арматуры оказывается в среднем вдвое ниже, чем стальной. Это связано с тем, что расход на куб бетона у прутьев аналогичный, но при этом вес композитной намного ниже.

Для того чтобы рассчитать расход прутьев на куб бетона и не ошибиться, в принципе не так уж сложно. Нужно только знать, сколько м 3 бетона будет использоваться для заливки фундамента. Если вы боитесь ошибиться в расчетах арматуры на куб бетона, всегда можно воспользоваться помощью профессионалов. Они с максимальной точностью рассчитают расход материалов на м 3 раствора и при необходимости выполнят и саму закладку фундамента, а также его армирование.

Сколько хлыстов 12 арматуры в тонне?

8 лет на рынке металлопроката

Работаем с ИП, частными лицами, Управляющими Компаниями и другими организациями

Доставим продукцию к назначенному времени

Доставка по Санкт-Петербургу и Ленинградской области

• Таблица веса арматуры
• Расчет арматуры
• Сколько метров арматуры в тонне
• Для каких марок стали можно применять данные расчёты

Стальная арматура высокого качества — дорогостоящий конструктивный материал. Чтобы он не остался на строительстве после завершения армокаркаса (напрасно потраченные деньги), или чтобы не пришлось завозить его второй раз (дополнительные затраты на транспорт), необходимо:

• уметь его правильно рассчитывать по проектной документации или без неё;
• переводить объём в массу, массу в длину для каждого диаметра стержня.

Продавцы арматуры устанавливают цены на неё за тонну, погонный метр, единицу изделия (один стержень определённой длины) или одну бухту. В этой связи важно научиться соотносить между собой все виды используемых мер. Это поможет выбрать наименее дорогой вариант и сэкономить.

Сколько арматуры в 1 тонне: метров, штук

Количество метров и штук арматуры в 1 тонне зависит от диаметра используемого прута. Знать это необходимо при закупке материала, чтобы самостоятельно можно было проверить количество поставленного товара, а так же рассчитать объём арматуры для армирования монолитных конструкций.

Метраж арматуры в тонне: пример расчета, таблица

Разберем на примере, как производится подсчет, узнаем, сколько метров арматуры диаметром 12 мм в 1 тонне.

Для расчета нам необходимо знать массу 1 метра, смотрим таблицу веса арматуры, он равен 0,888 кг. Теперь 1000 кг делим на 0,888 кг, получаем 1126,13 м. Для удобства, ниже представлена таблица, в которой сразу указан метраж самых популярных в строительстве стальных стержней.

Зная сколько метров в 1 т., можно без труда перевести арматуру из метров в тонны. Например: выполним перевод 8956 м., прутов диаметром 12 мм., в тонны. Для этого 8956/1126,13=7,953 (т). Таким способом можно перевести хлысты любого размера, просто деля общую длину на длину в 1000 кг.

Количество штук арматуры в тонне: пример расчета, таблица

Зная метраж стержней в 1000 кг. , можно произвести расчет по штучно. Как это делать, тоже разберем на примере, подсчитаем, сколько штук арматуры 12 мм в 1 тонне, длиной 12 м и 11,7 м (самые распространённые длинномеры выпускаемые заводами).

Для подсчета количества штук, берем общий метраж в одной тонне, для прутов 12 мм., он равен 1126,13 м, и делим на длину прута 12 м, получаем 93,84 штуки, для прута длиной 11.7 м, результат 96,25 шт. В таблице ниже представлено количество хлыстов самых распространённых размеров ( расчетные значения округлены до десятых).

Пример расчета с помощью таблицы: допустим для армирования газобетонных блоков и армопояса надо 600 кг арматуры 10 мм. Для того чтобы её было удобно транспортировать, 12 метровые пруты порезали по 6 м. Чтобы узнать их количество берем табличное значение 135 (штук в тонне) и умножаем на 0,6, равно 81 шт. Так как их поделили пополам, 81 умножаем на 2, получаем 162 прута по 6 метров.

Не забывайте, что при резки арматуры на короткие пруты, её расход для армирования конструкции увеличивается, так как придется делать большее количество нахлестов. Стоит это учесть при подсчете и покупке материала для строительства.

По данным таблицам, вы сможете рассчитать необходимый тоннаж прутков для армирования ленточного фундамента, монолитного пояса и других армирующих конструкций, исходя из метража строения. А так же, сможете сами подсчитать, правильно ли вам привезли материал, пересчитав его количество.

Варианты подсчета нормы

Выполнить расчёт расхода арматуры на куб бетона несложно. Между рядами несущей конструкции при устойчивом грунте (не подверженном плавучести и вспучиванию) расстояние может составлять 20–30 сантиметров. От всех краёв необходимо отступить по 5 сантиметров, чтобы раствор полностью скрывал каркас и защищал от его влияния окружающей среды (от коррозии). Для поперечных полос армирующего каркаса в целях экономии выбирают продукцию наименьшего диаметра и стоимости.

Поведение бетонных конструкций без арматуры под действием нагрузок

Пример проведения расчетов №1 (1 м³)

Расчёт расхода арматуры диаметром 12 миллиметров для горизонтальных рядов:

• В одном бетонном кубе (то есть в блоке длиной, шириной и высотой по 100 см) поместится 4 продольных ряда (шаг 30).
• В каждом ряду будет по 4 полосы.
• Итого: 4*4=16 девяностосантиметровых прутьев (100-2*5).
• Общая протяжённость армирующих элементов равна 16*90=1440 (14,4 м).

Вычисление расхода арматуры для поперечных горизонтальных и вертикальных элементов, выполненных из материала толщиной 8 мм:

Расчет арматуры для свайного фундамента

• В одном поперечном сечении поместится по 4 лежачих и стоячих девяностосантиметровых прута (всего 8).
• Сечение повторяется каждые 0,3 ед., а значит, в одном кубе оно присутствует 4 раза.
• Итого: 8*4=32 девяностосантиметровых металлопрута, расположенных по ширине в одном кубе бетона.
• Итоговая протяжённость материала равна 32*90 = 2880 (28,8 м).

Вывод: для укрепления бетонного блока размером 1 м³ понадобится 14,4 двенадцатимиллиметровой и 28,8 метра восьмимиллиметровой арматуры.

Для расчёта общего количества стройматериала, необходимого для укрепления конкретного фундамента, нужно знать его тип и точные размеры.

Пример проведения расчетов №2 (ленточный образец)

Вычисление количества металлопродукции для укрепления ленточного фундамента шириной 40, периметром 3000 (9*6), высотой 100 сантиметров:

Расчет арматуры

• В ширине поместится 2 полосы арматуры (шаг — 30 см, толщина — 10 мм).
• В основании глубиной 1 метр поместится 4 горизонтальных ряда.
• Итого: 4*2=8 полос, длиной равных периметру опорных частей, то есть 3000 сантиметров.
• Итоговая протяжённость равна 8*300=24000 (240 м).
• В поперечном сечении поместится: 4 горизонтальных ряда тридцатисантиметровых прутьев толщиной 6: по формуле (40–2*5) и 2 вертикальных девяностосантиметровых металлопрута (100–2*5).
• Итого: 4*30+2*90=120+180=300 (3 м) арматуры в одном рассматриваемом отрезке.
• Периметр основания — 3000, а поперченное сечение будет повторяться каждые 30 см, то есть 3000/30=100 раз.
• Итоговая протяжённость равна 100*300 = 30000 (300 м).

Вывод: для укрепления ленточного фундамента шириной 40, а глубиной 100 сантиметров для дома 6*9 понадобится 240 десятимиллиметровой и 300 метров шестимиллиметровой металлопродукции.

Схема монтажа фундамента

Сколько метров АРМАТУРЫ в тонне |

какое ее количество нужно, как вычислить параметры опалубки и сечения

Ленточный фундамент занимает основное место среди всех опорных конструкций для зданий и сооружений.

Он способен эффективно работать на самых сложных грунтах, имеет оптимальный набор эксплуатационных качеств.

Монолитные конструкции ленты не теряют своих рабочих качеств до 150 лет, что превышает срок службы стен дома.

Такие высокие возможности возникли из-за высокой жесткости и прочности ленты, которые обеспечивает совместная работа бетона и металлической арматуры.

Каждый из них выполняет свою функцию, в сумме обеспечивая надежность и высокую несущую способность ленточного основания.

Как работает арматура в ленточном фундаменте

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий.

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается.

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура. Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции:

• Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
• Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко.

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как заливка — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой).

Ведомость расхода

Внимательный расчет материала для строительства, позволит сэкономить время и деньги.

Инструкция по работе с калькулятором

В сети интернет имеется немало онлайн-калькуляторов, помогающих рассчитать параметры ленточных фундаментов по всем важным позициям. Расчет арматуры с их помощью занимает буквально пару минут.

Например, на сайте необходимо лишь внести собственные данные в соответствующие окошечки программы и нажать кнопку «рассчитать».

Дается схема армирования, в которой надо указать основные параметры — количество рабочих стержней в одном ряду, общее число рядов, расстояние между вертикальными прутками и т. п. В отдельном окне указывается стоимость арматуры за единицу.

В результате программа выдает количество арматуры и общую цену. Расчет производится просто и быстро, кроме арматуры ресурс выдает параметры всех элементов ленты — опалубки, количества бетона и т.д.

Недостатком данного калькулятора можно считать необходимость заранее знать схему армирования, диаметр стержней и рыночную стоимость материала.

Если требуется определить количество и сечение стержней, ресурс бесполезен. Он дает только количественную информацию, не касаясь качественных моментов, что иногда не совсем то,что нужно.

ВАЖНО!

Не все онлайн-калькуляторы работают по такому алгоритму. Имеются и другие, определяющие именно размеры и общие параметры арматурного каркаса, которые станут полезными для получения первичной информации. Стоимость материала следует узнавать непосредственно у продавцов, поскольку в этом вопросе имеется масса специфических факторов.

Ведомость расхода

Для покупки и транспортировки необходимо свести все значения в одну таблицу.

Чтобы получить количество нужных прутов надо общую длину требуемой арматуры разделить на 11,7 метров (стандартная длина прутка).

Порядок расчета

Рассмотрим, как рассчитать арматурный каркас ленты самостоятельно.

Прежде всего, необходимо определить количество рабочих стержней в одном ряду. Для этого понадобится использовать требование СП 52-101-2003, ограничивающее максимальное расстояние между соседними прутками в 40 см.

Учитывая, что глубина погружения рабочей арматуры не должна превышать 2-5 см, получаем:

• Для лент толщиной менее 50 см — 2 рабочих стержня.
• Для лент шире 50 см — 3 стержня.

В случаях, когда можно использовать и 2, и 3 стержня в одном ряду, обычно стараются подстраховаться и принять большее значение, так как фундамент — ответственный и важный участок постройки.

Вторым этапом является определение диаметра рабочих стержней. Для этого понадобится рассчитать площадь сечения рабочей части ленты, умножив ширину на высоту.

Общая площадь сечения арматуры составляет 0,1% от сечения (это минимально возможное значение, его можно увеличить, но нельзя уменьшать).

Получив это значение, надо разделить его на число рабочих стержней. По таблице диаметров арматурных прутков находится наиболее удачный вариант, который и принимается в работу.

Диаметр вертикальной арматуры выбирается исходя из высоты ленты:

• При высоте до 60 см — 6 мм.
• От 60 до 80 см — 8 мм.

Диаметр поперечных стержней обычно принимается равным 6 мм.

Для подсчета количества рабочих стержней надо умножить их число в решетке на общую длину ленты, после чего полученное значение делится на длину рабочего прутка (обычно 6 м, но это значение лучше узнать у продавцов точно).

Вертикальную арматуру рассчитывают путем умножения количества хомутов на длину единицы.

Количество получают делением общей длины ленты на шаг хомутов (обычно 50-70 см).

Ширина подошвы

Полученные в предыдущей главе числа вы складываете и полагая, что прочность грунта будет составлять 29 т на кв. м. производите вычисления.

Пример вычисления необходимых параметров

Рассмотрим расчет арматуры для ленточного фундамента на примере.

Допустим, что высота ленты составляет 100 см, а ширина — 40 см (распространенный вариант мелкозаглубленного фундамента).

Тогда площадь сечения составит:

40 • 100 = 4000 см2.

Определяем общую площадь сечения арматуры (минимальную):

4000 : 1000 = 4 см2.

Поскольку ширина ленты составляет 40 см, то в одной решетке нужно разместить 2 стержня, а общее количество составляет 4 шт.

Тогда минимальная площадь сечения одного прутка составит 1 см2. По таблицам СНиП (или из иных источников) находим наиболее близкое значение. В данном случае можно использовать арматурные стержни толщиной 12 мм.

Определяем количество продольных стержней. Допустим, общая длина ленты составляет 30 м (лента 6 : 6 м с одной перемычкой 6 м).

Тогда количество рабочих стержней при длине 6 м составит:

(30 : 6) • 4 = 20 шт.

Определяем количество вертикальных стержней. Допустим, шаг хомутов составляет 50 см.

Тогда при длине ленты 30 м понадобится:

30 : 0,5 = 60 шт.

Определяем длину одного хомута.

Для этого от ширины и высоты сечения отнимаем по 10 см и складываем результаты:

(40 — 10) + (100 — 10) = 120 см. Длина одного хомута равна 120 • 2 = 140 см = 2,4 м.

Общая длина вертикальной арматуры:

2,4 • 60 = 144 м. Количество стержней при длине 6 м составит 144 : 6 = 24 шт.

ОБРАТИТЕ ВНИМАНИЕ!

Полученные значения следует увеличивать на 10-15%, чтобы иметь запас на случай ошибок или непредвиденных расходов материала.

Назначение армирования

Арматура оказывает сопротивление нагрузкам на фундамент со стороны грунта и самого здания
Ленточные фундаменты представляют собой монолитную фундаментную конструкцию из железобетона. Изготавливают основание непосредственно на месте постройки.

Железобетон — бетон, внутри которого расположен металлический каркас из арматуры. Металл позволяет выдержать поперечные нагрузки, которые создают:

• снизу-вверх — процессы пучения грунта;
• сверху вниз масса постройки.

Чистый бетон поперечным нагрузкам сопротивляется плохо. Сталь, заложенная внутрь конструкции, способна сделать фундамент в десятки раз прочнее.

Под нагрузкой каждый метр бетона может растягивается на 2–4 мм, тогда как сталь от 4 до 25 мм. Бетон же во много раз лучше переносит сжатие.

Алгоритм работы при давлении сверху:

1. Нагрузка давит на поверхность фундамента, который начинает прогибаться.
2. Верхний слой бетона противостоит сжатию, верхний ряд арматуры при этом бездействует.
3. Нижняя часть фундамента пытается удлиниться.
4. Нагрузкам на растяжение сопротивляется нижний ряд стержней.

При давлении от грунта снизу железобетон «работает» в обратную сторону — нижний слой бетона противодействует сжатию, а верхний ряд арматуры не даёт разрушиться от растяжения.

Виды и размеры

Существует две основные разновидности арматуры:

• Металлическая.
• Композитная.

Металлические стержни, используемые для сборки арматурного каркаса, имеют ребристую или гладкую поверхность.

Ребристые стержни идут на горизонтальную (рабочую) арматуру, так как они имеют повышенную силу сцепления с бетоном, необходимую для качественного выполнения своих функций.

Вертикальные прутки, как правило, гладкие, так как их задача сводится к поддержанию в нужном положении рабочих стержней до момента заливки. Диаметр стержней колеблется в пределах от 5,5 до 80 мм. Для частного домостроения используются рабочие стержни 10, 12 и 14 мм и гладкие 6-8 мм.

Композитная арматура состоит из разных элементов:

• Стекло.
• Углерод.
• Базальт.
• Арамид.
• Полимерные добавки.

Наиболее широко применяется стеклопластиковая арматура.

Она имеет наибольшую прочность, самая жесткая и устойчивая к растягивающим нагрузкам из всех остальных вариантов.

Как и все виды композитных стержней, стеклопластиковая арматура полностью устойчива к воздействию влаги.

Производители заявляют о неизменности эксплуатационных качеств в течение всего периода службы, но на практике справедливость такого утверждения пока не проверена. Проблема композитной арматуры в сложности технологии, из-за которой качество материала у разных производителей заметно отличается.

Кроме того, композитные стержни не способны сгибаться, что неудобно при сборке каркасов и снижает прочность угловых соединений каркаса.

ВАЖНО!

Среди строителей отношение к композитной арматуре сложное. Не отрицая положительных качеств, они не слишком доверяют малоизученным строительным материалам, не прошедшим полный цикл эксплуатации. Кроме того, металлическая арматура имеет вполне определенные технические характеристики, тогда как композитные виды обладают довольно большим разбросом свойств. Все эти факторы ограничивают применение композитных стержней.

Схема закладки

Точно рассчитать арматуру на фундамент позволяет раздел 8.3. Свода Правил.

Защитный слой В железобетонных фундаментах для стальных деталей предусматривают защитный слой, который обеспечивает:

совместную работу всех частей; защиту стержней от агрессивного влияния окружающей среды (влага), химвеществ; огнестойкость. В грунте толщина слоя (расстояние от стержней до любого внешнего края бетона) выбирается не меньше 40 мм. На открытом воздухе расстояние уменьшают до 30 мм.

Как сделать правильный выбор

Выбор арматурных стержней основан на расчетных данных и предпочтениях строителей.

Обычно выбирают металлические стержни, хотя и композитную арматуру с каждым годом все активнее применяют при строительстве ленточных оснований. Предпочтение металлическим пруткам отдается из-за возможности придать им необходимый изгиб, чего со стеклопластиковыми стержнями сделать невозможно.

Особенно это важно при строительстве лент с криволинейными участками или при наличии углов перелома, отличных от 90°.

Кроме того, металлическая арматура экономичнее, так как позволяет делать хомуты из одного прутка, без необходимости создавать несколько точек соединения.

Диаметры стержней давно отработаны на практике, нередко их выбирают без предварительного расчета — при ширине ленты около 30 см используют пруток 10 мм, для лент шириной 40 см выбирают 12-мм стержни, а при ширине более 50 см — 14 мм. Толщину вертикальной арматуры определяют по высоте ленты, до 70 см выбирают 6 мм, а при высоте свыше 70 см — 8 мм и более.

Ассортимент металлопродукции

Классы арматурной стали
Для железобетонных конструкций используют арматуру:

• горячекатаную, гладкую или с периодическим профилем (кольцевым или серповидным) диаметром от 6 до 40 мм;
• термически и механически упроченную с периодическим профилем, 6–40 мм;
• холоднодеформированную периодического сечения (3–12 мм).

Рекомендовано использовать гладкую арматуру классом не ниже А-240 (А-I). Для ребристой (периодического профиля) выбирают класс А-300 и выше.

В местности, где температура опускается ниже 30°С, класс А-300 использовать запрещено.

Предпочтительно использовать изделия с периодическим профилем – с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.

В последнее время в продаже появилась композитная арматура. Производитель рекомендует её использовать взамен стальных изделий.

СП 295.1325800.2017 не разрешает использование композитных изделий для фундаментов.

Чем соединять

При укладке армирующих поясов продольные и поперечные составляющие необходимо каким-то образом соединять. Это делают двумя способами: сваркой и вязкой с помощью проволоки.

Сварка — быстрый способ, но не самый лучший. Дело в том, что местах, которые подверглись воздействию высоких температур, сталь более подвержена коррозии. Это в условиях укладки в бетон — очень плохое качество.

Соединять арматуру можно при помощи сварки или проволокой

Если и еще один минус сварного соединения арматуры — во время заливки или трамбовки раствора есть довольно реальные шансы нарушить соединение. Оно обычно носит точечный характер и обломать его можно.

Соединенные сваркой элементы каркаса имеют большую прочность, но такое основание лишено возможности реагировать на подвижки грунта. А это ведет к образованию напряжений в бетоне и появлению трещин. Потому делаем вывод: на пучнистых и сыпучих грунтах лучше использовать вязку.

Вязка арматуры при помощи проволоки проводится вручную. Есть некоторые приспособления, облегчения процесса — крючки, клеши, пистолеты. Но все равно процесс занимает приличное количество времени.

Подробнее о том, как вязать арматуру для фундамента, читайте тут.

как рассчитать бетон, арматуру и построить ленточный фундамент своими руками

Ленточный фундамент под забор — хорошее решение: цена его относительно невелика, а надежность на высоком уровне, и он отлично подходит как для забора из профнастила, так и для более прочного и тяжелого, возведенного из кирпича. Что такое ленточный фундамент, какие понадобятся материалы для его строительства,  как рассчитать фундамент и как самому сделать ленточный фундамент для забора, — читайте в нашей статье.

Содержание

Ленточный фундамент

Каждое строение должно обладать двумя главными качествами – прочностью и долговечностью. Именно за эти нюансы отвечает фундамент, который является основой любого строения.

Сэкономив деньги на фундаменте, можно  впоследствии потерять гораздо больше денег: конструкция со временем может начать проседать из-за деформирования почвы.

Забор, возведенный без фундамента, может проседать на каждом своем участке по-разному. Это может стать не только причиной, из-за которой перестанет закрываться калитка или ворота, но также  грозит трещинами и наклоном всей конструкции. Забор с трещинами или наклоном становится небезопасным для дальнейшей эксплуатации. Придется устранять недостатки, а это приведет к материальным затратам.

Что такое ленточный фундамент и его преимущества

Ленточный фундамент представляет собой бетонную ленту, которая проходит по всему периметру забора.

Ширина фундамента обычно 0,25-0,30 метра, а вглубь он уходит на 0,5-0,6 метра. Внутри бетонная лента укреплена металлическими прутьями (арматурой) диаметром от 8 до 10 мм.

Армирование фундамента необходимо для того, чтобы бетон не разрушался под воздействием нагрузок, которые могут быть неравномерными.

Именно поэтому ленточный фундамент – это цельная армировано-бетонная несущая опора, которая полностью исключает возможность проседания возведенной конструкции.

Такая железобетонная конструкция фундамента:

• прочна;
• долговечна;
• надежна;
• относительно недорога.

Материалы для строительства ленточного фундамента

Бетон для  фундамента

Марку цемента для бетона необходимо подбирать в зависимости от высоты забора и материала, из которого он изготовлен.

Для кирпичного забора необходимо использовать марку цемента не ниже М-300 (желательно М-400).

Для фундамента, на котором будет возведен забор из профнастила, можно использовать цемент марки М-200, что позволит снизить материальные затраты на данном этапе строительства.

Внимание:

Заливку бетона необходимо производить в один этап, чтобы исключить образование стыков, которые могут деформироваться из-за большой нагрузки.

Материалы для опалубки

• доски для сооружения опалубки;
• крепежные материалы и инструменты;

Арматура для ленточного фундамента

Из стальных прутьев сооружается каркас, который повышает прочность фундамента, его способность выдерживать большие нагрузки.

Бетон препятствует сжатию фундамента, а арматура противостоит растяжению.

Качественно проведенное армирование убережет ленточный фундамент от трещин.

Снизу и сверху устанавливается арматура диаметром 10-12мм с ребристой поверхностью, т.к. на них в большей степени приходится нагрузка растяжения.

Поперечные горизонтальные и вертикальные прутья могут быть гладкими и меньшего диаметра.

Между собой прутья связывают в каркас с помощью вязочной проволоки, которая  представляет собой стальную проволоку диаметром 2 мм.

Как рассчитать материал и где приобрести

Рассчитать количество материала для возведения ленточного фундамента под забор вы можете с помощью онлайн калькулятора, который помещен в конце нашей статьи.

А приобрести весь необходимый материал — на металлобазе «Будкомбинат» или на сайте предприятия  https://budkombinat.com.ua/tovar_nedeli.php.

Бетон, качественный металлопрокат: арматуру, трубу профильную, трубу стальную, трубу квадратную, профнастил, — все можно купить одновременно, и при этом сэкономить на доставке.

Кроме того, грамотные менеджеры помогут выбрать подходящие материалы, просчитают их объем и предложат скидку. Несомненно, вы сбережете не только деньги, но еще нервы и время.

Три основных способа заливки бетона для ленточного фундамента:

1) Первый способ:

1. Выкопать траншеи.
2. Дно траншеи засыпать речным песком, для создания «подушки».
3. При помощи досок произвести монтаж опалубки, внутри которой создать железную конструкцию с помощью арматурных прутьев, перевязанных (для удобства) проволокой.

Для того, чтобы создать более прочное армирование, вместо проволоки необходимо использовать электросварку. Этот способ повысит сопротивление фундамента к механическим (вес забора) и климатическим (перепад температуры) условиям, однако он не только займет дополнительное время, но также повысит финансовые затраты.

4. Окончательный этап – это залить бетонный раствор в опалубку с армированной конструкцией.

2) Второй способ

Данный способ мало чем отличается от первого, так как здесь необходимо провести те же самые действия, однако высота опалубки в этом случае — 30 см над уровнем земли.

Второй способ подойдет для забора, который устанавливается на территории с неровным ландшафтом.

Если вы планируете возводить ограждение на склоне, то нужно соорудить ступенчатую конструкцию фундамента, так как на рисунке. Ни в коем случае не возводите наклонный фундамент.

Не совершайте ошибку:

Если забор планируется установить на склоне, фундамент должен иметь ступенчатую конструкцию. Ни в коем случае не сооружайте наклонный фундамент.

3) Третий способ — «свайный»

В этом случае необходимо произвести заливание не только фундамента, но и свай.

Данный способ отлично подходит для участков земли с повышенной влажностью.

Нюанс:

В процессе забивания свай придется использовать специальную технику, что в итоге отразится на общих финансовых затратах.

Ленточный фундамент под забор своими руками:

Ленточный фундамент – это самое оптимальное решение в строительстве забора, в нем гармонично сочетается соотношение цена — качество.

Стоит помнить, что, вне зависимости от длины, данный фундамент необходимо заливать по всему периметру забора, используя при перепадах земли «завышенный» способ заливания.

Стоимость ленточного фундамента под забор может отличаться в зависимости от выбранного материала для возведения самого забора (кирпич, профнастил, решетка, дерево и т. д.), так как для каждого материала требуется различная глубина заливания.

Чем массивнее (тяжелее) забор, тем ниже придется углублять фундамент.

Разберем, как возводить своими руками ленточный фундамент со столбами.

Кроме цемента, песка и щебня для строительства ленточного фундамента вам понадобятся:

• доска для монтажа опалубки;
• крепежи;
• арматура толщиной 12 или 14 мм для фундамента;
• катанка – железный прут толщиной 6 мм для перевязки столбов и кирпичной стены забора;
• металлический квадратный профиль, который будет служить укрепляющим звеном каждого столба;
• кирпич для отделки;
• отливы.

Если вы решили возводить забор с кирпичными столбами, не забудьте учесть потребность в основном материале, который будет находиться между столбами: профилированный металлический лист, дерево, камень, кованые решетки и т.п.

Как сделать бетон для фундамента

Для самостоятельного приготовления бетонного раствора необходимо соблюдать правильные пропорции:

• 1 часть цемента;
• 3 части песка;
• три части щебня.
• вода добавляется по мере необходимости, в зависимости от нужного объема бетонной смеси.

Опираясь на эти пропорции, можно рассчитать примерное количество необходимого материала.

Следует учесть:

Из-за различных допусков, количество нужного материала может возрасти на 10%. Приобретайте материал «с запасом».

Как устранить пузыри воздуха в бетоне

Бетон по консистенции, является достаточно вязким раствором, поэтому при его заливании в фундаменте могут образовываться значительные скопления воздуха, что не является очень хорошим показателем. Чтобы избежать этой ситуации, бетон, залитый в опалубку, разравнивают лопатой.

К сожалению, этот способ позволяет избавиться от «воздушной прослойки» только в верхних частях фундамента, так как перемешать бетон в среднем и нижнем уровне опалубки невозможно, из-за железного арматурного каркаса, который будет постоянно мешать.

Для того, чтобы полностью устранить скопление воздушных масс в фундаменте, необходимо использовать специальный инструмент – строительный вибратор.

За счет частоты вибрирования он полностью вытесняет лишний воздух из фундамента, создавая цельный слой бетона.

Одно из многих преимуществ, которые обеспечивает лента под забор – цена, так как в зависимости от материального положения Вы имеете возможность самостоятельно выбрать материал для забора, высоту столбов, глубину фундамента и прочие нюансы, позволяющие значительно сэкономить материальные средства на всех этапах строительства.

Этапы работ по возведению ленточного фундамента под забор

1. Разметить территорию

Разметка территории —  подготовительный этап, но, тем не менее, важный.

Разметку территории осуществляют с использованием веревки или шнура и колышков.

Предварительно необходимо территорию, предназначенную под возведение фундамента для забора, очистить от ненужной растительности (пеньков, деревьев).

2. Вырыть траншею по периметру забора

• Заранее определяем ширину и глубину фундамента.

Ширина траншеи должна быть больше ширины фундамента, т. к. дополнительно будет устанавливаться опалубка.

Глубина траншеи зависит от веса будущего забора. Если материал для забора не тяжелый, то обычная глубина порядка 50-60 см.

• Предварительно нужно протянуть вторую веревку в параллель первой на ширину будущего фундамента.

3. Засыпать слой песка и щебня на дно траншеи

• Утрамбовать грунт;
• на 15-20см засыпать слой из щебня и песка;
• еще раз утрамбовать.

Как выбрать щебень для фундамента читайте в статье.

4. Установить  деревянные бруски

К деревянным брускам будет крепиться опалубка.

Бруски устанавливаются вертикально и на расстоянии 100 см друг от друга.

Длина бруска должна быть такой. чтобы брусок выступал из залитого фундамента примерно на 25 см.

Проверяйте вертикальность установки брусков с помощью уровня!

5. Сделать опалубку

Опалубку чаще всего делают из досок.

Также используют:

• фанеру строительную;
• OSB листы;
• пенопласт;
• шифер;
• металлический лист и прочие подручные материалы.

Сборка опалубки для фундамента под забор Видео

6. Установить столбы

Для правильного возведения столбов необходимо использовать леску. В первую очередь возводится два столба (первый и последний), которые будут стоять в одной плоскости. Затем необходимо эти столбы соединить по наружной части, натянув между ними леску. Остальные столбы возводятся таким образом, чтобы край трубы был максимально близко к леске, но не упирался в нее и уж тем более не оттягивал. Данная процедура позволит возвести «неразвернутые», в разные стороны, столбы, которые будут находиться в одной плоскости, что легко заметить, глянув на забор с его угла (сбоку).

Закапываются столбы на глубину приблизительного промерзания почвы.

7. Установить арматуру в траншею

Прутья арматуры закрепить между собой, чтобы получилась прочная конструкция, решетка из арматуры.

8. Замесить бетон

Как сделать бетон, смотрите выше. Приготовить раствор бетона можно вручную или с помощью бетономешалки.

Важно:

Строго выполняйте инструкцию, которая прописана на упаковке!

Важно:

Приготовленный раствор бетона должен быть однородной массой.

Как устранить пузыри, смотрите выше.

9. Залить бетон в траншею

Три способа заливки бетона в траншею описаны выше.

Фундамент для забора — как избежать ошибок Видео

Если столбы вашего забора будут из кирпича

Атмосферные явления (дождь, снег) всегда негативно отражаются на сооружениях, возведенных из кирпича; кирпичные столбы – не исключение.

Для того, чтобы чрезмерное количество влаги не попадало в кирпичную кладку, разрушая тем самым прочность кирпича и свойства цементного раствора, для последнего ряда кирпичного столба используют различный облицовочный материал: керамогранит, облицовочная плитка, искусственный камень.

Иногда, в целях экономии, вместо облицовочного материала на верхний ряд наносится цементно-песчаная стяжка в несколько сантиметров или все кирпичи последнего ряда кладутся на ребро, что позволяет скрыть внутренние пустоты кирпича от дождя и снега.

Однако эта экономия стоит под большим знаком вопроса, ведь снег будет постоянно лежать на столбах, передавая кладке всю влагу.

Под воздействием влаги  раствор в верхних рядах может, со временем, превратиться в «песок».

Чтобы полностью обезопасить столбы от попадания лишней влаги внутрь кладки, можно использовать современные «колпаки» и крышки. Они, в основном, имеют форму пирамиды, что позволяет дождю и снегу не задерживаться на их поверхности.

Материал для их изготовления используется самый разный: от цинка до мрамора. Помимо своей главной цели – предотвращения попадания влаги, данная конструкция красиво смотрится в общем плане забора, создавая впечатление окончательно возведенного и законченного сооружения.

Расчет фундамента — онлайн калькулятор

Перед закупкой строительного материала необходимо как можно более точно определиться в необходимом количестве цемента.

Учтите, что цемент будет использоваться как для заливания фундамента, так и для возведения кирпичной стены на цементно-песчаном растворе.

Поэтому сразу определяйтесь: на сколько сантиметров будет углублен фундамент и сколько кирпичных рядов будет в заборе, так как от этого зависит количество цемента, которое потребуется.

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента

Обратите внимание на единицы измерения: ширина ленты, длина  — в метрах, а высота и толщина ленты — в миллиметрах.

Бетон рекомендуется брать с запасом +(10-15)%

По вопросу выбора типа фундамента обратитесь к специалистам.

Общие сведения по результатам расчетов

• Общая длина ленты  — Длина фундамента по центру ленты с учетом внутренних перегородок.

• Площадь подошвы ленты— Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.
• Площадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
• Объем бетона— Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона — Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
• Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.
• Минимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
• Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.
• Шаг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
• Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
• Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры — Вес арматурного каркаса.
• Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

• По материалам сайта https://stroy-calc.ru/

Калькулятор объема бетона

Если требуется рассчитать только количество бетона на фундамент, воспользуйтесь простым онлайн калькулятором.

С помощью калькулятора вы сможете рассчитать количество бетона, который потребуется.

Необходимо ввести размеры  и тип вашего будущего фундамента. Длина, ширина и глубина ленты вводится в метрах.

Главные факторы, из-за которых большинство людей решают возвести фундамент ленточный под ключ – цена и качество, так как данный фундамент имеет относительно невысокую себестоимость, а соблюдение всех строительных технологий позволяет продлить срок его эксплуатации на несколько десятков лет.

Расчет бетона на ленточный фундамент: формулы, онлайн-калькулятор, примеры

Монолитный фундамент под забор, загородный дом или хозпостройку наиболее надежен, но обходится недешево. Именно поэтому здесь так важен грамотный расчет, который позволит найти баланс между достаточной прочностью и оптимальной стоимостью. Его можно выполнить самостоятельно, доверить профессиональным проектировщикам или использовать для этого онлайн-калькуляторы.

Оглавление:

1. Как сделать ленту необходимого размера?
2. Определение количества бетона
3. Пример расчета

На что влияют вычисления?

Расчет фундамента решает целый ряд задач, главная из которых – вычисление требуемой несущей способности основы. Но чтобы сделать ленту нужного размера, придется также определить и количество стройматериалов:

1. Бетон для фундамента – его объем соответствует геометрическим параметрам основания. Но компоненты смеси для получения монолита требуемой прочности (если вы планируете готовить ее самостоятельно) лучше рассчитать на калькуляторе. Здесь можно будет подобрать оптимальную марку цемента и тип заполнителей.

2. Арматура – длина, диаметр и количество стальных стержней определяются размерами самой ленты. Каркас собирается из 4 продольных прутков, размещаемых попарно вверху и внизу в 5 см от поверхности монолита, и поперечных связей. СНиП рекомендует принимать шаг хомутов равным 23-25 диаметрам арматуры.

3. Опалубка – некоторые онлайн-калькуляторы позволяют подсчитать даже количество и размеры досок для сборки щитов под ленточный фундамент разных габаритов и конфигураций.

Но даже если вы приобретаете бетон с доставкой на ближайшем РБУ, нужно точно знать, какой его объем вам необходим. Платить-то предстоит и за количество ходок автотранспорта. А если для заливки не хватит привезенного раствора, потребуется в спешном порядке заказывать еще одну машину с отдельной оплатой за доставку. Впрочем, делать избыточный запас тоже не следует, ведь доставленную смесь придется все равно куда-то выливать. Обычно ее берут на 10% больше, чем получилось на бумаге.

Ленточный фундамент в первую очередь подбирается по площади, на которую передается нагрузка на грунт от постройки. Разные виды почвы способны воспринимать определенное давление, поэтому для начала нужно хотя бы знать, чем они представлены на вашем участке. За точку отсчета берут допустимую нагрузку на м2, умноженную на 1,2 – коэффициент запаса прочности на случай изменения условий эксплуатации фундамента.

Теперь, зная вес и размеры будущей постройки, можно простым делением вычислить ширину ленты. Как правило, она получается около 0,4 м, но монолит всегда должен быть толще несущих стен на 10-15 см. Высота фундамента – это сумма его заглубленной части, опирающейся на плотные слои почвы ниже точки замерзания, и цоколя. Последний обычно делают размером 0,4-0,5 м, но особо строгих требований здесь нет.

Расчет количества бетона для заливки монолитной ленты зависит от уже определенных ее габаритов и схемы основания. Оно может просто проходить по периметру под несущими стенами здания, иметь перемычки, обеспечивающие опору внутренним перегородкам, или вытягиваться в одну линию, как в случае с тяжелым кирпичным забором. Иногда под самонесущие конструкции, не передающие больших нагрузок, монолитный фундамент делают менее мощным, чтобы сэкономить на материалах. Тогда расчет соответствующей части основы выполняют отдельно.

Также в строительстве на слабых грунтах нередко используют ленточный фундамент Т-образного сечения вместо обычного прямоугольного. В любом случае здесь нужно только одно – подсчитать его кубатуру. Для этого применяют простейшую формулу: V = S·L, где: S – площадь монолитной ленты в разрезе, выраженная в м2, L – ее общая длина в метрах.

Параллельно с этим уже можно определить количество основных компонентов смеси для получения бетона нужной прочности. Для этого существуют стандартные таблицы с массовым и объемным соотношением цемента конкретной марки, песка, гравия и воды для затворения. Мы же приводим готовые цифры для 1 м3 бетона разной крепости.

В таблице расчет бетона на ленточный тип фундамента марки М200 приведен с учетом заполнителей рядового качества, для раствора от М300 и более – высокого. Для других типов цемента и гравия можно выполнить аналогичные вычисления все в тех же онлайн-калькуляторах. Готовые цифры останется только перемножить на кубатуру ленты – этого достаточно, чтобы определить количество стройматериалов и их суммарную стоимость.

Также вам предстоит подсчитать объем песка и щебня для подушки под ленточный фундамент. Здесь достаточно знать ширину траншеи, выкопанной с учетом толщины опалубки для бетона, и высоту отсыпки. Для легких одноэтажных построек или заборов можно заложить по 10 см песчаного и гравийного слоя. Под тяжелый дом подушка понадобится толще – до 60 см.

Последний этап – подбор арматуры и расчет ее суммарной длины с учетом нахлестов и схемы увязки, а также количества хомутов. Здесь проще воспользоваться функциональными онлайн-калькуляторами, которые одновременно определяют эти величины для выбранного фундамента. Полученным данным вполне можно доверять, поскольку они формируются в соответствии с основными требованиями СНиП.

Пример расчета

Возьмем простой ленточный фундамент для забора длиной 10 м. В каждом отдельном случае нужно учитывать вес ограждения, который зависит от выбранного материала строительства и высоты пролетов. Наша конструкция возводится из керамики, скажем, толщиной в полтора кирпича (38 см). На квадратный метр кладки без учета швов потребуется 189 блоков. На самом деле 153, но для упрощения расчета нагрузок строители принимают подобные допущения, поскольку вес у раствора и керамики примерно одинаковый.

Масса красного кирпича – 3,5 кг (мы выбрали одинарный полнотелый)? отсюда уже можно вывести основные нагрузки:

• Вес 1 м2 кладки: 189х3,5 = 662 кг.
• 1 п.м пролета высотой 2 м: 662х2 = 1324 кг.
• Давление на ленточный фундамент: 1324÷3800 = 0,34 кГс/см2.

Но несмотря на незначительную нагрузку, строители рекомендуют использовать для заборов бетон марки М200. Дальше выбираем габариты фундамента. В нашем случае подойдет мелкозаглубленная, но широкая лента, например, 50х20 см. Для более легких конструкций с хорошей парусностью (из профнастила или шифера) ее лучше сделать узкой и глубоко зарытой в грунт.

Все исходные данные есть, можно выполнять расчет:

• Площадь монолитной ленты в разрезе: 0,2х0,5 = 0,1 м2.
• Объем заливки: 0,1х10 = 1 м3.

Выбираем данные для бетона М200 из приведенной выше таблицы или используем упрощенную пропорцию для компонентов раствора: на 1 часть ПЦ М400 понадобится 2,5 ч щебня фракции 5-20 мм и 4,2 ч песка.

Расчет фундамента для дома из пеноблоков

Как калькулятор считает необходимое количество бетона

Расчет монолитного перекрытия онлайн калькулятор производит в следующей последовательности:

Сервис рассчитывает на основании внесенных линейных размеров – длины (D), ширины (L) ,толщины (H) – плиты объем фундамента Vф:

Vф = H×L×D; м. куб.

Параллельно определяется объем занимаемый арматурной сеткой Vа. Происходит это по следующей формуле:

Vа = La×π×r2; м. куб.

где La– длина всех прутов арматуры, м;

r – радиус арматуры, м.

затем по разности между всем объемами фундамента и арматуры находится объем необходимого для его заливки бетона Vб :

Vб = Vф — Vб; м. куб

На последнем этапе объем бетона (Vб) умножается на его плотность (P), в результате чего получается масса бетона:

Мб= Vб×P; кг

Плитный фундамент не является сложной геометрической фигурой и достаточно легко рассчитывается типовыми формулами Источник moidomkarkas.ru

Пример расчетов

Исходные данные

• Размеры котлована под заливку основания составляют 10×6 м.;
• Толщина фундаментной плиты – 0,3 м.;

Расчет

• Объем фундамента равен Vф = 10×6×0,3=18 м. куб.
• Для армирования такого фундамента планируется применять два слоя сетки из арматуры диаметром 12 мм. (радиусом 0,006 м.) суммарной длиной 1232 м. Таким образом занимаемый арматурной сеткой будет равен Vа= 1232×0,0062×3,14=0,14 м.куб.;
• Объем бетона будет равен Vб = 18-0,14 = 17,86 м. куб.;
• Так как планируется использовать бетона марки В 22,5 (М300) плотностью 2350 кг/м. куб. его масса необходимая для заливки данной плиты равна Мб = 17,86×2350=41 971 кг. (41,9 т.).

Результат

Таким образом для заливки основания размером 10×6×0,3 м требуется 17,86 м.куб. бетона марки В 22,5(М300) массой 41 971 кг.

Что нужно знать, чтобы рассчитать ленточный фундамент

Для расчета ленточного фундамента надо иметь максимально полный набор данных относительно всех факторов, каким-либо образом влияющих на размеры или иные параметры ленты.

К ним относятся:

• Вес дома.
• Снеговая и ветровая нагрузка.
• Гидрогеологическая обстановка на участке, глубина залегания грунтовых вод.
• Состав грунта, слоистость, наличие уклона и т.д.
• Материал, из которого предполагается строить ленту.
• Дополнительные сведения относительно участка строительства — возможность подтоплений, величина морозного пучения, глубина промерзания грунта и т. д.

Некоторые сведения, такие как глубина промерзания или величина снеговой и ветровой нагрузок можно получить в таблицах СНиП.

Другие данные получают путем бурения пробных скважин, консультациями в местных геологических организациях.

Чем полнее и подробнее будет информация, тем качественнее и корректнее будут расчеты. Необходимо иметь официальные показатели, полученные профессиональными работниками соответствующих служб.

ВАЖНО!
Руководствоваться только сведениями, полученными от соседей или «знающих людей» без сбора официально подтвержденных данных, нельзя. Неподготовленные люди не обладают достоверной и точной информацией, нередко путают важные данные или вовсе не разбираются в теме, поэтому общение с ними следует относить лишь к дополнительной информации.

Какие марки и классы прочности бетона существуют

Класс и марка — это две самостоятельные величины, обозначающие качество бетона.

Обе они отображают степень прочности материала на сжатие, но разнятся по специализации.

Марка (М) — показатель, относящийся к количественному значению содержания цемента. Класс (В) — показатель устойчивости материала к внешним нагрузкам.

Марка бетона демонстрирует содержание цемента. Это весьма неустойчивый и малоинформативный показатель, основным значением которого становится время застывания.

Два куска застывшего бетона с разными качествами могут иметь одну и ту же марку, поскольку содержание цемента не полностью определяет финишное качество материала. Существуют марки от М50 до М500.

Наиболее распространенная из них — М200, которая используется для заливки фундаментов, изготовления лестниц и прочих конструкционных элементов.

Меньшие марки идут на заливку подготовительного слоя ленточного фундамента или вспомогательных элементов.

Более прочные марки — М300-М500 используются для отливки спецсооружений, плотин, ответственных железобетонных деталей.

В отличие от марки, показывающей среднее значение прочности и допускающее значительные колебания по качеству, класс бетона обозначает предел прочности, который обеспечивается в 95% случаев.

Класс является более точным показателем, поэтому большинство производителей при обозначении качества материала переходят на класс, хотя использование марки по инерции также широко распространено.

Выбор арматуры

Для проведения качественных работ по армированию, необходимо не только знать, как вязать арматуру, но и иметь представление о ее свойствах. Для фундамента потребуется выбор арматуры определенного диаметра, который должен соответствовать толщине плиты (минимум 0,3% от расчетной площади сечения).

Типовой расчет арматуры для монолитно-плитного фундамента толщиной менее 3 метров предполагает использование 10-миллиметровых прутков. При возрастании толщины плиты следует выбрать арматуру, диаметр которой варьируется в пределах 12-16 мм. Зная, объем задействованных прутков можно вычислить массу необходимого материала, используя калькулятор расчета.

Калькулятор расчета

Приведем сам алгоритм, выбрав произвольные данные. Подставить истинные их значения для конкретной конструкции труда не составит.

• Измеряется длина ленты – L. Вдоль нее будет уложено в одном ряду, к примеру, 4 прутка. Допустим, таких рядов, в соответствие с глубиной заливки, будет 3. Следовательно, общая длина прутка = L х 4 х 3.
• Количество мест соединений продольных элементов 24. Мы знаем, что каждое из них «уменьшает» пруток на длину перекрытия. Следовательно, получается: 50 см х 24 = 120 см = 12м.
• По всей длине нужно уложить скобы, поперечные и вертикальные прутки.
• Общая длина материала получается:

При наличии внутренних несущих стен для их основания вычисления проводятся по той же методике.

Несколько советов:

• Ребристый пруток (в отличие от гладкого) более надежно «сцепляется» с бетонным раствором.
• Необходимо выбирать прутки такой длины, чтобы при их продольной укладке было как можно меньше стыков.
• Соединения по углам ленты не допускаются. Только – изгиб прутков.
• Материала для арматуры нужно брать чуть больше требуемого, так как отрезки прутков могут понадобиться и для других целей. Например, установить закладные при облицовке газобетонных стен кирпичной кладкой. Вариантов много, поэтому нужно учесть все нюансы строительства, чтобы не ездить на закупки по несколько раз.

Как узнать площадь сечения?

Как говорилось выше, сечение арматурных стержней является самым важным фактором, влияющим на их прочность. Поэтому подходить к выбору следует очень ответственно – чем большие нагрузки будет выдерживать конструкция, тем больше должно быть сечение.

Обычно определить этот параметр совсем не сложно – покупая материал в магазине, можно уточнить у продавца или же заглянуть в паспорт, каким сопровождается арматура. Увы, это не всегда возможно. Например, если вы покупаете строительные материалы на рынке или же используете старые, давно валявшиеся на даче, металлические пруты, то все расчеты придется делать самостоятельно.

Здесь крайне важно не ошибиться при проведении замеров. Для начала нужно узнать диаметр

Понадобится достаточно точный инструмент – желательно штангенциркуль. Используй его, замерьте толщину прутов. Показатель может значительно колебаться – выпускается арматура толщиной от 3 до 40 миллиметров – и это только для стандартного строительства. При измерениях получился не столь круглый результат, а с цифрами после запятой? В таком случае число следует округлить до ближайшего целого. Не стоит волноваться или опасаться, что вам попался бракованный материал. Диаметр и, соответственно, площадь поверхности может незначительно изменяться – это предусмотрено ГОСТом, нормирующим арматуру. Так что, результаты измерений одного и того же прута могут различаться на десятые доли миллиметра. Для точности можно произвести серию замеров – определить диаметр в начале, конце и середине прута. Тогда вы точно будете знать нужное число.

Если вам уже известна толщина арматуры, таблица поперечного сечения позволит моментально узнать нужный показатель.

Таблицы под рукой нет? Тогда помогут нехитрые расчеты. Сначала необходимо узнать радиус – это просто, достаточно разделить диаметр на два. Теперь вспоминаем школьный курс геометрии – площадь окружности равна числу Пи умноженному на квадрат радиуса. Для наглядности рассмотрим пример:

1. Работаем со штангенциркулем и получаем диаметр в 6 миллиметров.
2. Делим на два и получаем радиус – 3 миллиметра.
3. Возводим в квадрат – 9 квадратных миллиметров.
4. Умножаем на 3.14 сотых = 28,26 квадратных миллиметров или 0,2826 квадратных сантиметров.

Однако, такой прием обычно подходит при работе с гладким прутом. Если же вас интересует площадь поперечного сечения арматуры с ребристой поверхностью, то расчеты немного усложняются.

Результаты

2. Установление степени морозной пучинистости грунтов

Показатель Z:

Показатель JL:

Степень пучинистости грунта:

Показатель Z:

Влажностное состояние:

Степень пучинистости грунта:

Степень пучинистости грунта:

3. Расчет фундаментов на пучинистых грунтах

Конструктивная схема здания:

g1, т/м:

g2, т/м:

g3, т/м:

3.

Расчет для фундамента с глубиной заложения d=0.3

R, т/м2:

Определяем толщину подошвы фундамента

b1 (наружняя стена), м:

b2 (наружняя стена), м:

b3 (внутренняя стена), м:

b (общая), м:

Определяем толщину подушки из условия прочности подстилающего ее грунта

t1, м:

t2, м:

t3, м:

t (общая), м:

Определяем толщину противопучинистой подушки

Коэффициенты подобраны для фундаментов с глубиной заложения 0,3м

А:

D:

C:

tp1, м:

tp2, м:

tp3, м:

tp (общая), м:

Выбираем наибольшею толщину подушки

Толщина подушки, м:

Расчет фундамента на дом – калькулятор затрат

Как рассчитать фундамент дома самому

Определившись с методикой расчета количества бетонного раствора и применяемого для его изготовления портландцемента, можно приступать к определению общего уровня затрат на возведение фундаментной основы.

Общий объем расходов включает затраты на приобретение следующих материалов:

• речного или карьерного песка средней крупности;
• портландцемента необходимой марки;
• среднефракционной щебенки.

Необходимо также учесть расходы на покупку:

• стальной арматуры, предназначенной для изготовления каркаса;
• досок, фанерных щитов или металла для сборки опалубки;
• вязальной проволоки, используемой для соединения стальных стержней;
• метизов, используемых для сборки опалубочной конструкции.

Watch this video on YouTube

Источники

• https://www.calc.ru/Raschet-Fundamenta-Doma.html
• https://FundamentClub.ru/raschet/nagruzki-na-fundament.html
• https://StroyVopros.net/fundament/raschet-nagruzki-na-fundament.html
• https://pobetony.expert/raschet/fundamenta-kalkulyator
• https://DomZastroika.ru/foundation/kak-rasschitat-skolko-kubov-betona-nuzhno-na-fundament.html

Укладка блоков ФБС

Выбор ширины блока обусловлен толщиной расположенных выше стен. Длина блоков подбирается так, чтобы они занимали, по возможности, всю ленту. Но даже опытные строители при подборе блоков ошибаются: остаются некоторые незаполненные участки, в которые даже самые маленькие элементы не становятся (их называют доборными). Эти участки обычно заделывают кирпичами на цементном растворе. Если кладка получилась неровной, ее затем штукатурят: так удобнее будет наносить гидроизоляцию и утеплитель.

Обычно сборный ленточный  фундамент состоит из нескольких рядов блоков. Их конкретное количество зависит от требуемой высоты ленты. Чаще она закладывается ниже глубины промерзания грунта. Также учитывается при этом необходимая высота цоколя.

Устройство блочного фундамента. При укладке блоков-подушек некоторые участки остаются пустыми. Их бетонируют после установки

При установке бетонных блоков любого типа используется то же правило, что и при кладке кирпича: швы не должны совпадать. Для этого их  размещают так, чтобы  шов предыдущего ряда перекрывался телом блока в последующем ряду. Промежутки (вертикальные швы) между стоящими рядом элементами заполняются цементно-песчаным раствором.

Для придания конструкции большей прочности и для связки всех блоков в единую систему, поверх каждого ряда укладывается арматура. В зависимости от типа грунтов и веса здания используется пруток класса А-I — А-III. Количество прутков определяется расчетом при проектировании, их может быть от 2-х до 5 штук. При укладке и соединении прутка соблюдаются все правила армирования ленточного фундамента — связывание углов, простенков происходит по той же схеме. Разница только в том, что пояс армирования один. Поверх арматурного пояса укладывается слой раствора, на него, со смещением швов, выставляется следующий ряд блоков.

Чтобы фундамент из ФБС своими руками был более прочным, его армируют

При соблюдении этих правил сборный ленточный фундамент будет прочным и надежным.

Виды ↑

По технологии устройства различают:

• монолитное балочное перекрытие;
• безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия.
• имеющие несъемную опалубку;
• по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

Обязательные условия получения качественного и надежного монолитное перекрытие по профнастилу:

• чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра;
• расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

На заметку

Все монтажные работы выполняются по специально составленным технологическим картам на устройство монолитного перекрытия. Его еще называют основным технологическим документом, предназначенным как для строительных организаций и проектных бюро, так и для мастеров , непосредственно связанных с выполнением монолитных ж/б работ.

Кирпичный онлайн калькулятор предназначен для расчета количества строительного и облицовочного кирпича для дома и цоколя, а так же сопутствующих параметров и материалов, таких как количество кладочного раствора, кладочной сетки и гибких связей. Так же в расчетах могут быть учтены размеры фронтонов, оконных и дверных проемов необходимого количества и размеров.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Кирпич с давних времен является самым востребованным, распространенным и привычным строительным материалом для возведения долговременных и надежных
сооружений. Такое положение сохраняется по целому ряду причин, несмотря на появление новых, современных и более дешевых строительных материалов. Существует несколько самых распространенных видов кирпича для любых строительных нужд:

• Саманный – из глины и различных наполнителей
• Керамический – (самый распространенный) из обожженной глины
• Силикатный – из песка и извести
• Гиперпрессованный – из извести и цемента
• Клинкерный – из специальной обожженной глины
• Огнеупорный – (шамотный ) из огнеупорной глины

Керамический кирпич (глиняный) по назначению подразделяют на фасадный, рядовый и клинкер. Кирпич рядовый (забутовочный) может иметь не идеальную геометрию и в большинстве случаев используется для кладки черновых стен домов, цоколей, гаражей, которые в дальнейшем штукатурятся, окрашиваются и
защищаются облицовочными материалами и покрытиями. Его цвет имеет
различные оттенки красного.

Облицовочный (фасадный) используют для возведения стен без какой-либо дополнительной отделки их в дальнейшем. Так же существуют различные специальные виды кирпича фасадного, способные
противостоять высоким механическим нагрузкам и неблагоприятным атмосферным воздействиям, и обычно используют для мощения дорожек,
строительства всевозможных подпорных оград, лестниц, стенок.

Клинкерный имеет идеальную гладкую поверхность, различные оттенки красных и черных цветов и обладает большой плотностью.

Силикатный представляет собой известково-кремниевый искусственный камень светлого цвета.
Отличается силикатный кирпич от керамического тем, что в процессе изготовления его не обжигают. Он достаточно гигроскопичен, и соответственно не используется
для строительства объектов, которые будут эксплуатироваться во влажных средах, таких как цоколь и подвальные помещения.

Так же силикатный кирпич не применяется в строительстве печей, труб, дымоходов и фундаментов, так как достаточно слабо выдерживает внешние разрушающие нагрузки.

Огнеупорный подразделяется на несколько видов и используется для возведения конструкций, подверженных высоким температурам, такие как печи, камины, дымоходы и плавильни. Самым распространенным является шамотный кирпич, имеет желтоватый оттенок, изготовленный из специальной огнеупорной глины (шамота) и в отличии от обычного глиняного может легко переносить высокие температуры (до 1400 гр.), а так же многочисленные циклы нагревания и охлаждения без потери прочности.

Кирпичи бывают полнотелыми (объем пустот не более 25%), пустотелыми и пористо-пустотелыми. Считается, что
углубления и пустоты в материале не только уменьшают вес, но и значительно увеличивают общую прочность кладки за счет увеличения площади контакта между кирпичом и
кладочным раствором.

Самый распространенный стандартный размер кирпича: 250 – 120 – 65 мм (длинна – ширина – высота), так называемой первой «нормальной формы» (1НФ).

При расчете количества кирпича необходимого для работ, обычно используют правило называемое «формат», в котором размеры самого
кирпича увеличивают на 10 мм (такова стандартна толщина шва), то есть получается: 260x130x75 мм.

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Если вы не нашли ответа на свой вопрос, вы можете связаться с нами по обратной связи.

Расчет потребности в бетоне

Работы по заливке бетона нельзя останавливать, не закончив их полностью

Для этого важно правильно оценить потребность в нем. Расчет необходимого количества проводится с учетом типа фундамента:

1. Ленточный вариант. Порядок расчета можно рассмотреть на примере. Фундамент делается для дома размером 6х8 м. Глубина промерзания грунта составляет 1 м, а потому заглубление выбираем 1,4 м. Ширина ленты (уточненная по расчету минимальной площади опоры) – 0,5 м. Объем фундамента составит V=PxbлхНф, т.е. (2х6х8)х1,4х0,5=67,2 м³. Рекомендуется взять запас порядка 8-10 процентов. Окончательно, для данного фундамента потребуется 74 м³ бетона.
2. Столбчатый тип. Если опора имеет прямоугольное сечение, то площадь ее определится, как произведение двух сторон. При возведении столба круглой формы применяется известная формула расчета окружности S=3.14R2, где R – радиус столба.
3. Плитный фундамент. Объем определяется по формуле для правильного параллелепипеда, т.е. V=axbxHф, где а и b – размеры сторон плиты (м). Например, для дома 6х8 м при заглублении 0,4 м объем составит 19,2 м³.

Несколько сложнее учесть дополнительную потребность в бетоне при формировании ребер жесткости на плитном основании. Они изготавливаются обычно с шагом 2 м, причем по краям они располагаются обязательно.

Для выбранного примера количество ребер по длине составляет 4, а по ширине 3. Общая длина этих элементов составит (8х4)+(6х3) =50 м. Наиболее характерная ширина и высота ребра – 0,1 м. Следовательно, общий дополнительный объем бетона составит 50х0,1х0,1=0,5 м³.

Советуем почитать: Марка бетона и пропорции для фундамента частного дома

Как рассчитывается стоимость ФБС блока

Основным несущим элементом любого строительства является фундаментный блок. Он производится из железобетона высокой плотности и при строительстве помогает сэкономить немало времени, сил и денежных средств.

ФБС блок – универсальное изделие. За счет способности выдерживать большие нагрузки его можно применять, решая большинство строительных задач.

Каждый фундаментный блок маркируется: в начале указывается его длина, затем ширина, а после высота. От габаритов блока зависит вес конструкции. Цена формируется также и с учетом материала, из которого изготовлен блок ФБС, и с учетом вида изделия.

Стандартные блоки производят в виде параллелепипеда, каждый из них имеет коэффициент прочности на сжатие, что также влияет на стоимость фундаментных блоков ФБС. В зависимости от модели будут различаться технические и эксплуатационные характеристики этих конструкций: долговечность, морозостойкость, устойчивость к влаге, теплоизоляционные свойства, что повлияет на цену материала изделия и стоимость ФБС блока в целом.

Основы расчета ленточного фундамента

Самый распространенный вид основания в индивидуальном строительстве – ленточный монолитный. Он несложен в возведении, достаточно прочен и обладает необходимой жесткостью. Его устраивают в виде мелкозаглубленной или заглубленной конструкции.

Важное значение для расчета арматуры для фундамента имеет глубина заложения, действующие нагрузки и ширина рабочего сечения основания. Ленточный фундаментИсточник eurohouse.ua

Ленточный фундаментИсточник eurohouse.ua

Определение глубины заложения

Отметку подошвы основания выбирают в зависимости от вида грунта:

• при глинистых, пылеватых и мелкопесчаных почвах фундамент опирают на непромерзающий слой ниже уровня грунтовых вод;
• при непучинистых и слабопучинистых грунтах отметка подошвы не должна быть ниже, чем 0,5 м от верха существующего уровня земли;
• при наличии подвала ленточное основание заглубляют на 0,5 м ниже пола, столбчатое – на 1,5 м.

Тип грунта, положение УГВ и присутствие слабых линз – плывунов – определяют бурением или выкопкой шурфов. Глубина промерзания почвы в каждом регионе указана в СНиП “Строительная климатология”.

Сбор нагрузок

На этом этапе расчета суммируют все возможные нагрузки, действующие на фундамент:

• собственный вес;
• массу стен, плит перекрытия, крыши, кровли, полов и отделки;
• воздействие от людей, сантехнического оборудования, мебели, перегородок, находящихся внутри здания;
• нормативную снеговую нагрузку.

Вся информация содержится в таблицах СНиП 2.01.07-85* «Нагрузки и воздействия».

Суммарную величину распределяют на погонные метры в ленточных фундаментах, на количество опор – в свайных или столбчатых.

Ширина подошвы

Армирование ленточного фундаментаИсточник guru-remonta.ru

Ширина подошвы – величина, которая помогает рассчитать арматуру на фундамент ленточный. При кирпичных массивных стенах применяют Т-образные ленты, свесы которых за счет большей площади опирания уменьшают давление на грунты. Более легкие каркасные и пенобетонные строения возводят на основаниях с прямоугольным сечением.

При расчете размера подошвы учитывают предельное давление на грунт и нагрузку от строения на несущие участки фундаментных балок. В малоэтажном строительстве, как правило, используют конструкции шириной 20-40 см.

Как правильно определить расход материалов на фундамент – готовимся к выполнению расчетов

До начала строительных мероприятий важно правильно определить потребность в стройматериалах. Это позволит спланировать объем затрат и рационально использовать имеющиеся финансовые ресурсы

Так как возведению домов предшествует строительство основы, необходимо на начальном этапе рассчитать необходимый для заливки основания объем бетонной смеси. Для того чтобы выполнить расчет фундамента, калькулятор необходим.

Выполнить калькуляцию можно различным образом:

• воспользовавшись готовой программой. Ускорить вычисления поможет размещенный на профессиональных сайтах калькулятор для расчета фундамента;
• выполняя расчет вручную. Несложно, используя обычный калькулятор, рассчитать количество бетона на фундамент с высокой степенью точности.

Для этого необходимо выполнить ряд мероприятий:

• провести геодезические изыскания. Они помогают определить уровень расположения грунтовых вод, характеристики почвы и глубину промерзания;
• определить действующие на основу нагрузки. Поможет правильно и быстро рассчитать фундамент под дом калькулятор, размещенный на сайте.

Расчет фундамента на примере бани 6×4 метра

Произведя расчет количества бетона для фундамента, калькулятор учтет следующие данные:

• тип сооружаемого основания. Профессиональная программа позволяет рассчитать ленточную основу, плитное основание и столбчатую конструкцию;
• конструкцию фундаментной базы и ее размеры. Конфигурация и габариты зависят от особенностей здания, действующих нагрузок и характеристик почвы;
• марку применяемого для заливки бетонного раствора. Она выбирается в зависимости от уровня механических нагрузок;
• уровень промерзания почвы. Он определяется с учетом территориального расположения объекта строительства.

От полноты введенных данных зависит правильность подсчета раствора, а также расхода материалов.

Корректировка конструкции ж/б плиты.

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров. Выходом часто становится подбетонка:

• при толщине 5 – 7 см она не требует армирования
• заливается в один прием
• выравнивает основание
• защищает гидроизоляцию от порывов щебнем
• снижает толщину защитного слоя (нижнего) на 20 – 35 мм
• использует тощий бетон

Как рассчитать арматуру для монолитной плиты. Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

https://youtube.com/watch?v=ZwjVCkUcF2E

Пример вычисления необходимых параметров

Рассмотрим расчет арматуры для ленточного фундамента на примере.

Допустим, что высота ленты составляет 100 см, а ширина — 40 см (распространенный вариант мелкозаглубленного фундамента).

Тогда площадь сечения составит:

40 • 100 = 4000 см2.

Определяем общую площадь сечения арматуры (минимальную):

4000 : 1000 = 4 см2.

Поскольку ширина ленты составляет 40 см, то в одной решетке нужно разместить 2 стержня, а общее количество составляет 4 шт.

Тогда минимальная площадь сечения одного прутка составит 1 см2. По таблицам СНиП (или из иных источников) находим наиболее близкое значение. В данном случае можно использовать арматурные стержни толщиной 12 мм.

Определяем количество продольных стержней. Допустим, общая длина ленты составляет 30 м (лента 6 : 6 м с одной перемычкой 6 м).

Тогда количество рабочих стержней при длине 6 м составит:

(30 : 6) • 4 = 20 шт.

Определяем количество вертикальных стержней. Допустим, шаг хомутов составляет 50 см.

Тогда при длине ленты 30 м понадобится:

30 : 0,5 = 60 шт.

Определяем длину одного хомута.

Для этого от ширины и высоты сечения отнимаем по 10 см и складываем результаты:

(40 — 10) + (100 — 10) = 120 см. Длина одного хомута равна 120 • 2 = 140 см = 2,4 м.

Общая длина вертикальной арматуры:

2,4 • 60 = 144 м. Количество стержней при длине 6 м составит 144 : 6 = 24 шт.

ОБРАТИТЕ ВНИМАНИЕ!

Полученные значения следует увеличивать на 10-15%, чтобы иметь запас на случай ошибок или непредвиденных расходов материала.

Как работает арматура в ленточном фундаменте

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий.

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается.

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура. Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции:

• Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
• Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко.

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как заливка — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой).

в соответствии с ACI 318 — Structural Calc

Категории Железобетон, Веб-расчеты

Удобный онлайн-инструмент для быстрого расчета выработки арматуры.

12 января 2023 г. 2 декабря 2020 г. по CCStruct

Этот онлайн-инструмент позволяет рассчитать натяжение и длина развития сжатия деформированной арматуры бар.

Ввод:

Метрические единицы СИ Традиционные единицы США

Диаметр стержня (мм)

f’c (МПа)

fy (МПа)

Тип бетона:

Нормальный вес Легкий вес

Положение арматурного стержня:

Горизонтальный стержень с более чем
300 мм свежего бетона под нимВсе другие типы положения арматурного стержня

Покрытие арматурного стержня:

Без покрытия С эпоксидным покрытием (крышка <3db или s<6db) С эпоксидным покрытием (все остальные типы)

Расстояние и покрытие удовлетворяют:

Расстояние между стержнями или проводами в свету не менее db , прозрачная крышка не менее db , и стремена или завязки повсюду ld не менее кодового минимума

Расстояние между стержнями или проводами в свету не менее 2 db и прозрачная крышка не менее чем дб

Все остальные случаи

шт. (мм)

Меньшее из расстояний от центра арматурного стержня до ближайшей бетонной поверхности или половины межцентровое расстояние между стержнями разработано

Ктр

40(Atr/sn), можно консервативно принять за 0

Расстояние между стержнями или проводами в свету не менее 2 db и прозрачная крышка не менее дб

Все остальные случаи

Результат:

Длина анкерного крепления:

Лд = 0,00 Икс дБ
Ld = 0,00 мм

Длина натяжного соединения внахлестку:

Л = 0,00 Икс дБ (Соединение класса B)
L = 0,00 мм
Для соединения класса А используйте ту же длину, что и для анкеровки.

Длина раскрытия сжатия:

Лд = 0,00 Икс дБ
Ld = 0,00 мм

Длина компрессионного соединения внахлестку:

Л = 0,00 Икс дб
л = 0,00 мм

Используемые определяющие факторы:

√(f’c) = 0,00 МПа
λ = 1,00
Ψt = 1,00
Ψe = 1,00
Ψt Ψэ = 1,00
Ψs = N. A.
(cb + Ktr)/db = N.A.

Стандартная длина захвата:

Стандартный захват 90°

Лдх = 0,00 Икс дб
Lдх = 0,00 мм
г = 0,00 Икс дБ «=» 0,00 мм
с = 0,00 мм
доб = 0,00 мм
ч = 0,00 мм

Стандартный крюк 180°

Лдх = 0,00 Икс дб
Lдх = 0,00 мм
г = 0,00 Икс дБ «=» 0,00 мм
с = 0,00 мм
доб = 0,00 мм
ч = 0,00 мм

Фон:

Описание

Длина развертывания арматурного стержня — это самая короткая заделка длина, необходимая для полного раскрытия арматурного стержня. предел текучести в бетоне. Эта длина регулируется прочность бетона и предел текучести арматуры. Как правило, если бетон слабее или арматура имеет более высокий предел текучести, большая длина разработки будет требуется и наоборот. Другие факторы, такие как тип арматуры покрытие, расстояние, ограничение и положение арматурного стержня также способствуют определению длины разработки.

Формулы длины разработки, использованные в этом инструмент расчета основан на положениях ACI 318-14. Эти формулы не сильно изменились по сравнению с более ранними версиями такой код, как ACI 318-11 или ACI-318-08, следовательно, рассчитанные выходные значения совместимы со старыми кодами.

Длина проявления растяжения: упрощенный метод

Этот метод использует раздел 25.4.2.2 ACI 318-14 или раздел 12.2.2 ACI 318-11 или старше. Кодекс учитывает общие строительные дела.

Это положение признает, что многие текущие практические Варианты построения используют значения интервала и покрытия вместе с ограничивающая арматура, такая как стремена или связи, которые привести к значению (кб + Ктр)/дб не менее 1,5.

Выдержка из ACI 318M-14 R25.4.2.2

Длина развития напряжения: подробный метод

Этот метод использует раздел 25.4.2.3 ACI 318-14 или раздел 12.2.3 ACI 318-11 или старше. Во многих ситуациях вы бы получить меньшую длину развития растяжения с помощью подробный метод.

В любом из методов минимальная длина разработки не менее 300 мм.

Длина раскрытия при сжатии

Длина развития сжатия рассчитывается с использованием Раздел 25.4.9 ACI 318-14 или Раздел 12.3 ACI 318-11 или старше.

Минимальная длина развития сжатия должна быть не менее чем 200мм. Для совместимости со старыми кодами ACI, Ψr принимается за 1,0. Этот фактор относится к удержание арматурного стержня и может быть принято как 0,75 при соблюдении определенных условий, указанных в таблице 25.4.9.3 ACI 318-14 (например, если используются спиральные стяжки).

Длина натяжного соединения внахлестку

Строго говоря, длина развития напряжения относится к длина анкерного крепления , необходимая для развития полной текучести прочность арматуры, залитой в бетон. С другой рука, длина соединения — это длина, необходимая для полной передачи усилие от одного стержня к соседнему стержню.

Для соединений внахлестку класса А необходимая длина натяжения внахлест составляет равной длине развития растяжения (анкерная длина). Чтобы классифицировать круг как класс А, он должен соответствовать обременительные условия, определенные в таблице ниже.

В наиболее распространенных случаях считается натяжной внахлест. Класс B. В этом случае необходимая длина соединения внахлест составляет 1,3 x длина развертывания но не менее 300 мм.

Длина компрессионного соединения внахлестку

Длина компрессионного соединения внахлестку регулируется несколькими условия следующим образом:

Минимальная длина компрессионного соединения внахлестку составляет 200 мм.

Притирочные бруски разного диаметра

Если притирочные стержни имеют разный диаметр, длина стыка принимается как большая из разверток длина большего стержня или длина соединения меньшего бар. Как правило, стержни диаметром более 36 мм. не должны притираться (есть исключения, см. код).

Эти правила применяются как к длине натяжного, так и к компрессионного колена. вычисление.

Коэффициенты длины разработки

Следующие коэффициенты (коэффициенты модификации) применимы при определении длин разработки.

Разработка стандартных крюков на растяжение

Деформированные стержни могут быть эффективно закреплены в бетоне с помощью укорачивание конца арматурного стержня с помощью 90° или 180° стандарт крюк, позволяющий арматуре развивать свою полную прочность в напряжение. ACI 318-14 определяет минимальную геометрию для стандартных крючки.

Длина разработки рассчитывается из максимума:

Коэффициент Ψe учитывается учитывать покрытие арматуры (с эпоксидным покрытием или без покрытия), которое предоставляется в качестве входных данных для пользователя в этом расчете инструмент. Другие модифицирующие факторы Ψc и Ψr относятся к крышке и наличие сдерживающих связей соответственно. Для простоты, этот онлайн-калькулятор консервативно предполагает, что эти два коэффициенты равны 1,0 . Инженер может обратиться к таблице ниже, чтобы решить, эти модификаторы применимы.

Эта справочная информация является только обзором. инженер-строитель относится к коду бетона ACI 318-14 для получения подробной информации.

Если вы найдете этот инструмент полезным, вы можете добавить эту страницу в закладки, нажав CTRL+D для быстрого расчет длины разработки. Вы также можете получить к нему доступ на телефоне или планшете с помощью предпочитаемого вами браузера. Комментарии и предложения приветствуются.

Калькулятор цементобетона | Калькулятор ПКС | RCC Калькулятор

• Дом
• Оценщик количества
• Рассчитать цементобетон

Расчет цементобетона

Единица

Метр/смФут/дюйм

Марка бетона

М20 (1:1,5:3)М15 (1:2:4)М10 (1:3:6)М7,5 (1:4:8)

Длина

Ширина

Глубина

Общий объем цементобетона

280,00 м ³

Старший	Материал	Количество
1	Цемент	2216. 73 Мешки
2	Песок	180,39 тонны
3	Совокупность	314,22 тонны

Расчет цементобетона

Цементный бетон объем

= длина × ширина × глубина

= 10,00 × 7,00 × 4,00

= 280,00 м3

= 9888,12 FT3

Объем мокрого смеси

= Общая объем+объем 52.433.4100 22.433.4100

=426,72 м3

Влажный объем смеси На 52,4 % больше, чем сухой объем

Количество цемента требуется

объем цемента

= цементный коэффициент соотношения × мокрый объем смеси

= 15,5 × 426,72

= 77,59 M3

Количество пакетов цемента

= Cement0. 035

. .035

= 2216,73 Мешки

Цемент в кг

= № мешков с цементом×50

=2216,73×50

= 110836,36 кг

Примечание: 1 ​​мешок цемента = 0,035 м ³ .
1 Мешок для цемента содержит = 50 кг цемента

Amount of Sand Required

Sand Volume

=Sand RatioSum of Ratio×Wet Volume of Mix

=1.55.5×426.72

=116.38 m3

Sand in Kg

=Sand Volume×1550

=116.38 ×1550

=180386,18 кг

Песок в тоннах

= Песок в кг.1000

=180386,181000

=180,39 Тонн

Примечание: С учетом насыпной плотности сухого сыпучего песка = 1550 кг/м ³ .
1000 кг = 1 тонна

Amount of Aggregate Required

Aggregate Volume

=Aggregate RatioSum of Ratio×Wet Volume of Mix

=35. 5×426.72

=232.76 m3

Aggregate in Kg

=Aggregate Volume×1350

=232.76×1350

=314221,09KG

Агрегат в тонне

= заполнители в кг.1000

= 314221.0

= 314,22 тонна

Примечание: С учетом сухой пластины 9000 2 .
1000 кг = 1 тонна

Что такое расчет PCC (обычный цементный бетон)?

Термин PCC означает обычный цементный бетон. Смесь цемента, мелкого заполнителя (песка) и крупного заполнителя обычно называют простым цементным бетоном (PCC).

Обычный цементный бетон (PCC) также называется цементным бетоном (CC) или слепым бетоном. Он используется для выравнивания, основания для фундаментов, выравнивающих плит, бетонных дорог и т. д. PCC используется для обеспечения непористого, жесткого, непроницаемого, прочного и выровненного основания для укладки RCC, где земля мягкая и податливая. PCC можно использовать на плоской кирпичной подошве или без кирпичной плоской подошвы. PCC также используется в качестве наполнителя, как кусковой бетон; это смесь PCC и валуна. Он состоит из цемента, песка и крупных заполнителей, смешанных с водой в указанных пропорциях.

Код бетона и коэффициент бетона:

Прочность PCC (цементный бетон)/номинальная смесь:

Прочность PCC определяется как прочность на сжатие через 28 дней, выраженная как M15, M20, где M означает Mix, а 15 означает 15 Н/мм9. 0276 2 (н/мм ² следует читать как «Ньютон на кубический миллиметр») прочность на сжатие через 28 дней. Пропорции материалов (цемент, песок, крупный заполнитель) для бетона с номинальной/проектной смесью, которые обычно используются, составляют 1:3:6 или 1:4:8. Поскольку прочность не является основным критерием, обычно избегают сочетания конструкций.

Что такое расчет RCC?

Термин RCC означает армированный цементобетон. Смесь цемента, мелкого заполнителя (песка) и крупного заполнителя, а также арматуры для повышения прочности на сжатие и растяжение обычно называют армированным цементным бетоном (RCC).

Армированный цементобетон или ЖБК представляет собой композиционный материал, в котором бетон относительно низкой прочности на разрыв и пластичности противодействует включение армирования, имеющего более высокая прочность на растяжение или пластичность. Армирование обычно, хотя и не обязательно, стальное. арматурные стержни (арматура) и обычно пассивно встраивается в бетон перед заливкой бетона. наборы. Схемы армирования обычно предназначены для сопротивления растягивающим напряжениям в определенных областях. бетона, что может привести к недопустимому растрескиванию и/или разрушению конструкции. Современный усиленный бетон может содержать различные армирующие материалы из стали, полимеров или альтернативных композитов. материал в сочетании с арматурой или нет. Железобетон также может подвергаться постоянному напряжению. (бетон при сжатии, арматура при растяжении), чтобы улучшить поведение конечного конструкции при рабочих нагрузках.

В RCC существует множество разновидностей, и существуют разные типы RCC:

• Фундамент (фундамент пьедестала, стропильный фундамент, наклонный фундамент)
• Колонка
• Балка
• Плита
• Линтл

Прочность RCC/номинальная смесь:

Прочность ПКР определяется как прочность на сжатие через 28 дней, выраженная как М15, М20, где M означает Mix, а 15 означает 15 Н/мм ² (н/мм ² следует читать как «Ньютон на миллиметр в кубе) прочность на сжатие через 28 дней. Пропорции материалов (цемент, песок, крупного заполнителя) для номинальной/расчетной смеси бетона, которые обычно используются, составляют 1:3:6 или 1:4:8. Как сила. RCC или армированный цементобетон — это усиление цементного бетона путем добавления в нем стержни из мягкой стали. Есть два типа стального стержня; круглые и торсионные. Различные элементы Конструкция ЖБИ представляет собой фундамент, балку, колонну и плиту. Их можно приготовить, смешав правильная пропорция цемента, песка, гравия с водой и стальными стержнями.

Архитекторы ссылаются на следующую конкретную кодовую таблицу на чертеже. Знание этой таблицы поможет вам определить пропорцию цемента, песка и щебня в железобетонной смеси.

Код бетона и коэффициент бетона

Каковы важные ПКР?

RCC создают риски, связанные с падениями, падающими грузами, опасными атмосферами и инцидентами с мобильным оборудованием. Обрушение траншей ежегодно приводит к десяткам смертей и сотням травм. Следовательно, работодатель должен следовать строгим правилам RCC, чтобы обеспечить безопасность работников в процессе RCC.

Калькулятор бетонных труб | Калькулятор бетонных труб

• Дом
• Оценщик количества
• Рассчитать бетонную трубу

Расчет бетонной трубы

Единица

Метр/смФут/дюйм

Марка бетона

М20 (1:1,5:3)М15 (1:2:4)М10 (1:3:6)М7,5 (1:4:8)

Внутренний диаметр

Наружный диаметр

Высота

Количество трубок

Общая площадь бетонной трубы

0,18 м ³ | 6,24 фута ³

Расчет бетонной трубы

Внутренняя часть трубки

Внутренняя область = πr2

R = диаметр 2

R = 0,402

R = 0,20

Внутренняя площадь = 3,14 × 0,20 × 0,2086

Область OUT -outtter = 0,13

Tube.

R = 0,502

R = 0,25

Внешняя площадь = 3,14 × 0,25 × 0,25

Внешняя площадь = 0,20

Общая площадь

Область Внешняя трубка — Внутренняя трубка

= 0,13. -0,20=0,07

Объем=Площадь×Высота×Количество столбцов

Объем=0,07×2,50×1

Объем=0,18 м3 или 6,24 фута3

Сухой объем=0,18×1,524

Сухой объем=0,27

Требуемое количество цемента

Cement Volume

=Dry Volume×CementSum of Ratio

=0.27×15.5

=0.05

No. of Cement Bags

=Cement Volume0.035

=0.050.035

=2 Bags

Примечание: 1 ​​мешок цемента = 0,035 м ³ .
1 Мешок для цемента содержит = 50 кг цемента

Необходимое количество песка

Sand Volume

=Dry Volume×SandSum of Ratio

=0. 27×1.55.5

=0.07

Sand in Ton

=Sand Volume×15501000

=0.07×15501000

=0.11 Tons

Примечание: Принимая во внимание насыпную плотность сухого сыпучего песка = 1550 кг/м ³ .
1000 кг = 1 тонна

Требуемое количество заполнителя

Aggregate Volume

=Dry Volume×AggregateSum of Ratio

=0.27×35.5

=0.15

Aggregate in Ton

=Aggregate Volume×13501000

=0.15×13501000

=0.20 Tons

Примечание: Принимая во внимание насыпную плотность сухого насыпного заполнителя = 1350 кг/м ³ .
1000 кг = 1 тонна

Что такое расчет бетонной трубы?

Трубы (трубы) из железобетона (RCC) обычно используются для дренажа воды, канализации, водопропускных труб и орошения. Трубы RCC очень предпочтительны для такого использования, потому что они герметичны, легко ремонтируются и не вступают в реакцию с канализационными токсинами. По оценкам, бетонные трубы легко прослужат около 100 лет, и поэтому они подходят и забываются, поэтому они предпочтительнее других материалов для такого использования.

• Класс: Легкий режим — NP2, Средний режим — NP3, Тяжелый режим — NP4
• Плотность : Оптимальное водоцементное соотношение и высокая плотность.
• Длина : 2 и 2,5 метра и согласно требованию
• Диаметр трубы RCC (трубы): 80, 100, 150. 200, 225, 250, 300, 350, 400, 450, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600 и 1800.
• Соединения: Муфта и втулка, соединения с буртиком и заподлицо
Трубы
• RCC (трубы) изготавливаются из цемента, мелкозернистого и мелкозернистого заполнителя, песка, низкоуглеродистой стали, высокопрочных стержней и стержней.

Расчет бетонных труб

Радиус = диаметр2

Площадь внутренней трубы = π × внутренний радиус2

Площадь внешней трубы = π × внешний радиус2

Общая площадь трубы = (внешний радиус — внутренний радиус) × высота × количество труб

Сухой объем =Toatl Площадь (кубический метр)×1,524

Объем цемента = Сухой объем×Сумма цемента, соотношение

Количество мешков с цементом = Объем цемента 0,035

Объем песка = Сухой объем × Отношение суммы песка

Песок в тонне = Объем песка × 15501000

Общий объем = Сухой объем × Сумма отношения заполнителя

Совокупный объем×13501000

Где,

• 1,524 сухой объем для бетона
• 0,035 — объем одного цементного мешка.
• 1550 – это перевод плотности песка в объем м ³ в кг.
• 1350 агрегат для преобразования плотности в объем м ³ кг.

Каково значение бетонной трубы?

Бетонная труба, обычно для применений с низким давлением, таких как самотек или дренаж. Трубы для канализации по-прежнему преимущественно изготавливаются из бетона или стеклокерамики. Железобетон можно использовать для бетонных труб большого диаметра. Этот материал для труб может использоваться во многих типах строительства и часто используется в самотечной транспортировке ливневых вод. Обычно такая труба имеет приемный раструб или ступенчатый фитинг, с применением различных методов герметизации при монтаже.

Калькулятор для инженеров-строителей — Расчет односторонней железобетонной плиты

Калькуляторы CE > Расчет односторонней железобетонной плиты > просто опирается на оба конца

Этот калькулятор полезен для односторонняя сплошная плита, просто поддерживаемая с обоих концов. Этот калькулятор предполагает нормальный вес бетона и использует обычные единицы FPS/US. Он использует метод расчета прочности в соответствии с кодом ACI 318 Американского института бетона.

Эффективная глубина измеряется от верхней кромки до центра тяжести натянутой арматуры. Этот калькулятор использует концепцию блока напряжения Уитни и измеряет глубину блока напряжения «а» от верхнего края. Пользователю этого калькулятора рекомендуется соблюдать Рекомендации МСА для толщины балки, расстояния между арматурными стержнями и покрытия и т. д.

Этот калькулятор также определяет минимальную площадь растянутой арматуры, необходимую для предотвращения образования трещин, и площадь сбалансированной стали, необходимую для сбалансированного сечения. Калькулятор также определяет стоимость R _н (прочностной коэффициент сопротивления). Этот калькулятор использует 35% сбалансированной площади арматуры в качестве площади стали для расчета плиты. Если используется сталь марки 60, минимальная толщина плиты принимается равной L/20, где L — пролет плиты. Если марка стали отличается от 60 тысяч фунтов на квадратный дюйм, это значение минимальной толщины умножается на коэффициент (0,4 + 0,01 f _y ), где f _y выражено в тысячах фунтов на квадратный дюйм.

Пожалуйста, введите значения в соответствующих единицах, упомянутых в форме, приведенной ниже, и начните расчеты.

ВВОДНЫЕ ЗНАЧЕНИЯ
Пролет плиты (футы):
Наложенная статическая нагрузка (фунтов на фут):
Временная нагрузка (фунтов на фут):
Комп. Прочность Conc f ‘_c (ksi):— 33.544.556 SIZE=4>
Предел текучести основной стали f_y (ksi): — 405060 SIZE =4>
Убедитесь, что введены все
значения

ВЫВОД РЕЗУЛЬТАТОВ
Мин. Требуемая толщина плиты (дюймы) =
Коэффициент сбалансированной арматуры =
Требуемый Rho-1 =
R_n max (ksi) =
Соотношение m ()=
R_n требуемое (ksi)=
R_n требуемое-2 (ksi)=
Comp. Прочность Conc f ‘_c (ksi):=
Предел текучести основной стали f_y (ksi):=
Вариант 1: Арматурный стержень №4
Площадь уравновешенной стали (кв. дюйм) =
Мин. Требуемая площадь стали (кв. дюйм) =
Глубина, которую необходимо обеспечить (дюймы) =
Толщина плиты, которую необходимо обеспечить (дюймы) =
Расчетный момент, M_u (фут-тыс. фунтов) =
Площадь основного арматурного стержня, необходимая для стержня № 4 (в ² )=
Основной арматурный стержень Расстояние между арматурными стержнями №4 (дюймы)=
Дистр. площадь арматуры, необходимая для стержня № 3 (в 92)=
Дистр. Расстояние между арматурными стержнями № 3 бар (дюймы) =
Пожалуйста, выберите подходящий вам вариант

Другие Калькуляторы прочности

Железобетонная балка с двумя слоями натянутой арматуры

(стандартные единицы FPS/США)

Железобетонная балка с
Один слой натянутой арматуры
(СИ/метрические единицы)

Железобетонная балка с двумя слоями натянутой арматуры

(СИ/метрические единицы)

Вы ​​также можете посетить следующий решенный пример

Прочность железобетонной балки двойного армирования
при сжатии стали
не податливой

Номинальная прочность на изгиб
Бетонная балка с двойным армированием

Номинальный момент прочности
одинарной железобетонной балки

Вам также могут понравиться следующие ссылки

UDL с правой стороны

Максимальная переменная нагрузка на пролете

Максимальная переменная нагрузка на левой опоре

Отличные калькуляторы

Калькулятор преобразования напряжения
Расчет главного напряжения, максимального напряжения сдвига
и их плоскостей

Калькулятор для расчета подвижной нагрузки
Для определения абсолютного макс. Б.М. из-за движущихся грузов.

Калькулятор изгибающего момента
Рассчитать изгибающий момент и поперечную силу
для свободно опертой балки швеллер, уголок, тройник и т. д.

Калькулятор железобетона
Расчет прочности
Железобетонная балка

Калькулятор распределения моментов
Решение неопределенных балок

Калькулятор прогиба и уклона
Расчет прогиба и наклона
свободно опертой балки для многих вариантов нагрузки

Калькулятор неподвижной балки
Инструмент расчета изгибающего момента и сдвига
силы для неподвижной балки для многих вариантов нагрузки

BM Калькулятор SF для кантилевера
Расчет SF и BM для кантилевера

Калькулятор прогиба и уклона для кантилевера
Для многих случаев нагружения кантилевера

Калькулятор висячей балки
Для SF и BM многих вариантов нагрузки
висячей балки

Дополнительные ссылки

Викторина по строительству
Проверьте свои знания по различным темам

Список небоскребов мира
Содержит Высотные здания по всему миру

Предстоящие конференции
Содержит Список строительных
конференций, семинаров и практикумов

Профиль инженеров-строителей
Узнайте о других инженерах-строителях

Профессиональные общества
Инженеры-строители всего мира
Профессиональные общества

Присоединяйтесь к нашему списку рассылки, чтобы получать обновления о нас

Другие полезные ссылки

Калькулятор бетонных блоков — Как рассчитать бетонные блоки, необходимые для строительства

Как рассчитать количество материалов, необходимых для строительных проектов из бетонных блоков

Строительство каменной кладки с использованием конструкции из бетонных блоков может быть удобным и экономичным вариантом по сравнению с использованием заливного бетона. Чтобы в полной мере воспользоваться преимуществами бетонных блоков, важно понимать, как оценить объем материалов, необходимых для выполнения этих проектов. Калькулятор строительства из бетонных блоков — это удобный способ упростить процесс выполнения этих необходимых расчетов и убедиться, что смета материалов (которая в конечном итоге определяет затраты) выполняется точно и последовательно. Для тех, кто интересуется, сколько бетонных блоков им нужно, мы создали следующий калькулятор бетонных блоков, который поможет вам определить количество блоков, мешков с раствором, песка и других материалов, необходимых для вашего проекта.

Вы можете проверить наш калькулятор стен из бетонных блоков ниже или перейти, чтобы узнать больше о преимуществах строительства из бетонных блоков и о том, что делает наш калькулятор стен из бетонных блоков.

Калькулятор бетонных блоков

Требуемое количество блоков

(Добавьте прибл. 5% к общему количеству отходов)

Количество мешков с раствором, необходимое для подсчета блоков

(Добавьте примерно 5% к общему количеству отходов)

Количество песка, необходимое для подсчета блоков

Армирование стен (типа лестницы или фермы)

(Добавить прибл. 5% к общему количеству отходов)

Количество блоков:

Расстояние вертикального разделения
 16 дюймов 24″

Требуемые погонные футы:

Блок заполнения

(добавьте ½ ярда к общему количеству, которое вам понадобится)

Количество блоков:

Размер блока
 6 дюймов 8 дюймов 12 дюймов

Требуемые кубические ярды:

Устройство для оценки заполнения изоляционных блоков (продукт на основе вермикулита)

(добавьте прибл. 5 % к общему количеству отходов)

Зачем использовать конструкцию из бетонных блоков?

, также известные как серые блоки или бетонные блоки (CMU), обеспечивают множество преимуществ для строительных проектов. Иногда их называют шлакоблоками, но на самом деле шлакоблоки легче и способны выдерживать меньший вес. Некоторые из преимуществ использования бетонных блоков:

• Внутренняя высокая прочность на сжатие
• Прочность и длительный срок службы
• Отличная огнестойкость
• Обеспечивает шумоизоляцию
• Обладает хорошими теплоизоляционными свойствами
• Может выдержать штормовые условия, такие как сильный ветер, который может повредить или разрушить материалы меньшего размера
• Легче модифицировать, чем заливной бетон
• Проще установить

Материалы, необходимые для строительства из бетонных блоков, включают:

1. Сами блоки
2. Миномет
3. Песок для добавления в раствор
4. Материал для армирования стен, например, армирование швов лестницы или фермы
5. Стандартный наполнитель блока или
6. Наполнитель из изоляционных блоков для повышения водоотталкивающих свойств, огнестойкости и звукоизоляции

Что делает наш калькулятор бетонных блоков

Калькулятор бетонных блоков принимает входные данные, такие как размер возводимой стены, и возвращает оценочные значения основных материалов, необходимых для работы, на основе хорошо зарекомендовавших себя эмпирических правил, используемых каменщиками.

Наш калькулятор позволит оценить каждый из типов материалов, показанных выше, каждый из которых содержится в своем собственном разделе калькулятора. Инструкции по использованию каждого из этих инструментов оценки приведены ниже для каждого отдельного материала.

Устройство для оценки бетонных блоков

Первая секция калькулятора оценивает количество бетонных блоков, необходимых для данной длины и высоты стены. Чтобы использовать калькулятор, просто введите длину и высоту возводимой стены (в футах). Нажмите кнопку расчета, чтобы вернуть общее количество необходимых блоков. Затем предлагается взять это значение и добавить 5% запаса для учета отходов, поломок, поврежденных блоков и т. д. Калькулятор основывает предполагаемое количество блоков на стандартном размере блоков 16 x 8 дюймов.

Оценщик раствора

Второй раздел калькулятора работает с раствором и оценивает количество мешков с раствором, необходимых для соединения заданного количества блоков. Чтобы использовать этот раздел калькулятора, введите общее количество блоков, рассчитанное ранее, и нажмите кнопку «Рассчитать». Затем отобразится необходимое количество мешков с раствором. Основой для этой оценки является 3 мешка раствора на каждые 100 блоков.

Оценщик песка

Оценщик песка вычисляет объем песка, необходимый для использования с раствором для соединения количества блоков. Чтобы использовать этот раздел калькулятора, введите предварительно рассчитанное количество блоков и нажмите кнопку «Рассчитать». Предполагаемое количество песка в кубических метрах будет возвращено.

Оценщик армирования стен

Калькулятор армирования стен оценивает количество армирующего материала в погонных футах, необходимого для данного количества бетонных блоков. Добавление этих продуктов для укрепления швов каменной кладки, таких как лестницы или фермы, повышает прочность готового продукта. Чтобы использовать калькулятор, введите количество блоков для проекта, которое было рассчитано ранее, и выберите желаемое расстояние вертикального разделения арматуры стыка (16 дюймов или 24 дюйма). Затем калькулятор вернет количество погонных футов необходимого армирующего материала.

Оценщик заполнения блока

Оценщик заполнения блока вычисляет объем заполнения, необходимый для указанного количества бетонных блоков. Чтобы использовать этот калькулятор, введите общее количество блоков в проекте, которое было оценено ранее, и выберите ширину используемого блока (6 дюймов, 8 дюймов или 12 дюймов). Затем калькулятор вернет расчетный объем заполнения в кубических ярдах.

Устройство для оценки заполнения изоляционных блоков (продукт на основе вермикулита)

Если требуется альтернативный блочный наполнитель, такой как изоляционный наполнитель на основе вермикулита, используйте последний раздел калькулятора, чтобы оценить необходимое количество наполнителя. Чтобы использовать этот раздел калькулятора, введите квадратные метры проекта стены и выберите ширину блока из селектора (6 дюймов, 8 дюймов или 12 дюймов). Калькулятор вернет расчетное количество стандартных мешков с наполнителем объемом 4 кубических фута. необходимо для заполнения этого количества двух основных бетонных блоков в зависимости от объема заполняемого пространства в блоке.0003

Резюме

В этой статье представлено объяснение нашего калькулятора бетонных блоков, используемого для оценки потребностей в материалах для строительных проектов из бетонных блоков. Мы надеемся, что это поможет вам определить, сколько блоков, мешков с раствором и других материалов вам нужно для проектов. Чтобы изучить другие темы, обратитесь к нашим дополнительным руководствам или посетите Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть сведения о конкретных продуктах.

Прочие бетонные изделия

• Бетон Против. Цемент — в чем разница?
• Все о бетоне: что вам нужно знать
• Ведущие компании и поставщики бетона в США
• Ведущие компании и поставщики цемента в США

Программное обеспечение для инженерного расчета бетона — SAFI

Обзор

Обзор

Программа SAFI Concrete Calculator™ представляет собой простой и мощный инструмент, который позволяет анализировать и проектировать железобетонные балки, плиты и сечения колонн, а также железобетонные сечения. бетонные основания.

Concrete Calculator™ предназначен для быстрого решения распространенных проблем без затрат на полную программу проектирования конструкций. Это позволяет пользователям быстро и легко анализировать или проектировать железобетонные сечения, такие как прямоугольные сечения, T-образные сечения, L-образные сечения, круглые сечения и т. д. Это очень удобный и продуктивный инструмент, связанный с программой GSE Concrete.

Это простой и производительный инструмент для анализа и проектирования железобетонных поперечных сечений. Это позволяет определить сопротивление или армирование сечения за считанные секунды. Арматурные стержни выбираются из встроенных библиотек стержней. Библиотеки стержней можно использовать независимо от стандарта проектирования (например, канадские арматурные стержни можно использовать с американским стандартом ACI).

Мощные функции
Мощный инструмент, позволяющий пользователям проверять или проектировать железобетонные сечения.

Эффективная проверка
Эффективный инструмент проверки для проверки результатов проектирования конкретных элементов сложных моделей.

Простой в использовании
Интуитивно понятный и простой в использовании инженерный инструмент с автоматическим выбором секций.

Анализ и проектирование

Анализ и проектирование

Расчет и проектирование могут быть выполнены для балок и колонн, подверженных изгибающим, сдвиговым, скручивающим и осевым нагрузкам для различных форм сечения. Возможности и ограничения программы рассматриваются далее в этом документе. Concrete Calculator™ можно использовать на французском или английском языках с метрическими единицами измерения, британскими единицами измерения или любыми комбинациями метрических и британских единиц измерения.

Concrete Calculator™ охватывает:
– Прочность и армирование прямоугольных, T-, L- и I-образных профилей при изгибе
– Растягивающая и сжимающая арматура секций балки
– Арматура на сдвиг, равновесие и совместное кручение
– Прочность и армирование односторонних плит
– Прочность и армирование колонн на сжатие и двухосный изгиб
– Диаграммы взаимодействия для колонн

Concrete Calculator™ в настоящее время поддерживает следующие стандарты проектирования:
– Американский ACI 318-02
– Американский ACI 318-14
– Канадский CSA A23. 3-04
– Канадский CSA A23.3-14
– ECP Египта 203-2018
– Еврокод 2-2004
– CSA S6-06 и CSA S6-14 Канадские нормы проектирования автомобильных мостов

•Программа рассчитывает необходимые арматурные стержни прямоугольных, тавровых, двутавровых и двутавровых балок, а также односторонние плиты на чистом изгибе.
• Программа позволяет проектировать заданный пользователем коэффициент армирования и при необходимости обеспечивает армирование на сжатие.
•Рассчитывает необходимые арматурные стержни прямоугольных, тавровых, двутавровых и двутавровых балок на сдвиг и кручение.
•Программа позволяет проектировать с использованием прямых или наклонных хомутов, а также серийных или связанных гнутых стержней.
•Программа учитывает осевые силы, равновесное кручение, а также совместимое кручение.
•Рассчитывает необходимые арматурные стержни прямоугольных и круглых сечений колонн при комбинированном сжатии и изгибе или растяжении и изгибе.
•Программа позволяет задавать целевое соотношение армирования и рассчитывает оптимальные размеры колонны.
•По запросу учитываются эффекты второго порядка, такие как боковое смещение и устойчивость стержня.
•Диаграммы взаимодействия для рассчитанных арматурных стержней также предоставляются в качестве выходных данных.
• В ситуациях, когда известно армирование, программа рассчитывает сопротивление поперечного сечения и соответствующие данные, такие как напряжения в бетоне и арматурных стержнях и коэффициенты армирования.
• Доступны библиотеки стандартных метрических и имперских свойств материалов.
•Также можно создавать индивидуальные материалы.
• Доступно большое количество решенных задач и ссылок.

Формы сечений

Формы сечений

Concrete Calculator™ позволяет выполнять расчет или проектирование до шести различных форм сечений в зависимости от выбранного типа нагрузки. Входные данные состоят из ввода формы сечения, размеров, приложенных нагрузок, требуемых расчетных параметров и стандарта проектирования.

Типы нагрузок (сжатие, изгиб, сдвиг и т. д.), для которых может быть выполнен расчет или расчет, различаются для каждой формы.
– прямоугольное сечение
– чистый изгиб
– сжатие и двухосный изгиб
– сдвиг и кручение
– тавровое сечение
– чистый изгиб
– сдвиг и кручение
– Г-образный профиль
– чистый изгиб
– сдвиг и кручение
– I сечение
– Чистый изгиб
– Сдвиг и кручение
– Круглое сечение
– Сжатие и двухосный изгиб
– Односторонняя плита
– Чистый изгиб

Типы нагрузки

Типы нагрузки

Concrete Calculator™ позволяет выполнять расчет или расчет до шести различных типов нагрузок в зависимости от выбранной формы сечения.

Форма сечения (прямоугольная, T, L и т. д.), для которой может быть выполнен расчет или расчет, различна для каждого типа нагрузок.

Чистый изгиб
– Прямоугольный профиль
– Т-образный профиль
– Г-образный профиль
– Двутавровый профиль
– Односторонняя плита

Сжатие и двухосный изгиб
– Прямоугольный профиль
– Круглый профиль

Прямоугольный профиль
– T-секция
– L-секция
– I-секция

Отчеты

Отчеты

Результаты анализа и проектирования выводятся на экран.
Подробные отчеты доступны в формате Rich Text Format (rtf).
Входные данные и результаты могут быть распечатаны для одного элемента или для всех элементов.

Калькулятор фундамента

Калькулятор фундамента

Калькулятор фундамента SAFI позволяет быстро и легко проектировать железобетонные фундаменты без необходимости создания и анализа полной модели конструкции (стыков, элементов, сочетаний нагрузок).

Входные данные состоят из ввода типа основания, приложенных нагрузок, требуемых расчетных параметров, стандарта проектирования, типа колонны (или стены) и, при необходимости, размеров. Арматурные стержни выбираются из встроенных библиотек стержней. Библиотеки стержней можно использовать независимо от стандарта проектирования (например, канадские арматурные стержни можно использовать с американским стандартом ACI).

Стандарты проектирования

Калькулятор фундамента в настоящее время поддерживает следующие стандарты проектирования:
– Американский ACI 318-02
– Американский ACI 318-14
– Канадский A23. 3-14 и A23.3-04
– Египетский ECP 203-2018
– Еврокод 2-2004

Калькулятор фундамента можно использовать в Французский или английский с метрическими единицами, имперскими единицами или любыми комбинациями метрических и имперских единиц.

Калькулятор SAFI Foundation Calculator — это автономное приложение, которое можно использовать отдельно или в сочетании с программным обеспечением GSE Concrete, которое является частью программного обеспечения GSE (General Structural Engineering).

Типы фундаментов

Типы фундаментов

Калькулятор фундаментов позволяет выполнить расчет четырех различных типов фундаментов.

Каждый тип фундамента может быть спроектирован с определенным типом колонны.
– Изолированный квадратный фундамент
– Железобетонная колонна
– Стальная колонна
– Изолированный прямоугольный фундамент
– Железобетонная колонна
– Стальная колонна
– Ленточный фундамент
– Железобетонная стена
– Комбинированный фундамент
– Железобетонная колонна
– Стальная колонна

Типы колонн и стен

Типы колонн и стен

Калькулятор фундаментов позволяет выполнить расчет фундаментов в соответствии с тремя типами колонн или стен.
