Монолитный фундамент ленточного типа имеет беспрерывный контур и строится на природном или местно уплотненном основании. Постройка в обязательном порядке привязывается к инженерно-геологическому разрезу, чтобы нагрузка равномерно распределялась по периметру. Это минимизирует возможность разрушения и деформации.

Рассчитать стоимость фундамента под ключ в Санкт-Петербурге (СПб) и Ленинградской области и получить смету онлайн с учетом материалов и производством фундаментных работ по ценам 2020 года, как за квадратный метр, так и за кубический метр на нашем интернет ресурсе и воспользоваться онлайн калькулятором.

ВВЕДИТЕ ДАННЫЕ ДЛЯ РАСЧЕТА

Длина A (м)

Ширина B (м)

Высота C (м)

Ширина ленты D (м)

Ввод электрического кабеля (шт.)

Ввод трубы водопровода (шт. )

Закладная для ввода коммуникаций (шт.)

Монтаж канализации (точек)

Дренаж фундамента (м.п.)

Утепленная отмостка (м.п.)

Устройство ливневой канализации (точек)

Аренда строительного вагончика (шт.)

Аренда генератора (шт.)

ГОТОВЫЙ РАСЧЕТ

Стоимость:

0 р.

Чтобы обеспечить жесткость и прочность основания здания необходимо учитывать особенности рельефа, уровень грунтовых вод и состав слоев почвы. Инженеры компании «Зеленый остров» оценивают морозную пучинистость грунтов на месте строительства и определяют оптимальное заглубление подошвы фундамента. Также характеристики проекта зависят от наличия в будущем доме функционального подвала. Согласно нормативам СП и СНиП проекты под строительство фундаментов в СПб и области разрабатываются с глубиной заложения:

• — 0,5-1 м для пучинистых грунтов
• — до 1,5 м для слабопучинистых грунтов

В Ленинградской области распространены глинистые, неоднородные по глубине и простиранию почвы. Они требуют предварительного локального уплотнения, но глубина заложения подошвы остается в пределах 0,5-1 м. При необходимости в проект включают подходящие методы водоотвода, которые обезопасят в случае изменения уровня грунтовых вод или капиллярной зоны, образования верховодки.

На начальном этапе строительства специалисты компании «Зеленый остров» осуществляют разработку котлована, согласно проекту. Для территорий с просадочными и набухающими грунтами проводится комплекс работ по отводу поверхностных вод.

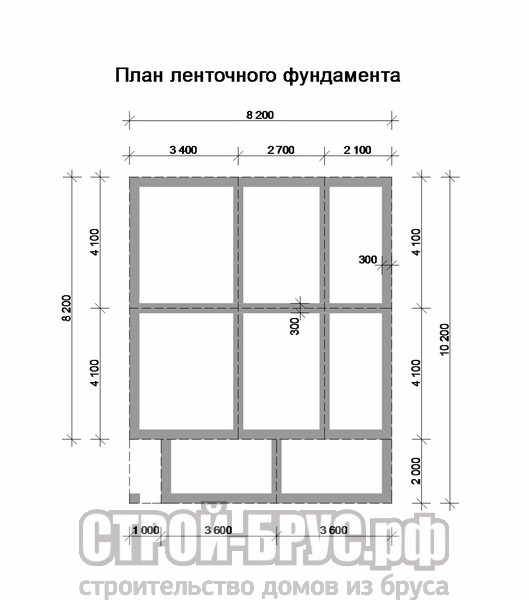

Фундамент закладывается в траншеях шириной 0,8-1,5 м, процесс включает:

• — установку опалубки и арматурных каркасов
• — заливку бетона (производится слоями)
• — снятие опалубки
• — вертикальную и горизонтальную гидроизоляцию
• — засыпку наружных пазух и уплотнение грунта

Ленточный монолитный фундамент подходит для построек разного назначения, в том числе и для каркасно-щитовых. Его можно усилить жесткими арматурными поясами. Это дополнение целесообразно применять для зданий с несущими стенами из ячеистых блоков или кирпичной кладки. Без усиления закладывают фундамент ленточного типа под бани из дерева или клееного бруса.

Строители «Зеленого острова» строго придерживаются проекта и возводят качественные и надежные фундаменты согласно нормам пожарной безопасности, требованиям ППР, правилам техники безопасности.

Звоните или оставляйте заявку он-лайн и наши специалисты помогут заложить прочное основание любой постройки.

Расчет ленточного фундамента

справка

Укажите необходимые размеры в миллиметрах

X — ширина фундамента
Y — длина фундамента
A — толщина фундамента
H — высота фундамента
C — расстояние до оси перемычки

A — толщина фундамента
H — высота фундамента
S — шаг между соединениями
G — горизонтальные ряды
V — вертикальные стержни
Z — соединительные стержни

Требуемое количество цемента для изготовления одного кубического метра бетона различное в каждом конкретном случае.

Это зависит от марки цемента, желаемой марки получаемого бетона, размеров и пропорций наполнителей.

Не стоит повторять, насколько важно при проектировании дома рассчитать количество строительных материалов для фундамента дома.
Ведь стоимость монолитного фундамента доходит до трети стоимости дома.

Данный сервис облегчит планирование и расчет фундамента дома. Поможет рассчитать количество бетона, арматуры, досок опалубки для устройства ленточного фундамента.

Что можно узнать:

Площадь основания фундамента (например, для определения количества гидроизоляции, чтобы накрыть готовый фундамент)
Количество бетона для фундамента и плит перекрытия или заливки пола подвала (вот будет весело, когда из-за элементарной ошибки в умножении не хватит бетона)

Так же программа нарисует чертеж фундамента.
Надеюсь, что сервис будет полезен тем, кто строит фундамент своими руками и специалистам-строителям.

состав бетона

Пропорции и количество цемента, песка и щебня для приготовления бетона по умолчанию даны справочно, как рекомендуют производители цемента.
Так же как и цена на цемент, песок, щебень.

Однако состав готового бетона сильно зависит от размеров фракций щебня или гравия, марки цемента, его свежести и условий хранения. Известно, что при длительном хранении цемент теряет свои свойства, а при повышенной влажности качество цемента ухудшается быстрее.

Обратите внимание, что стоимость песка и щебня указывается в программе за 1 тонну. Поставщики же объявляют цену за кубический метр песка, щебня или гравия.

Удельный вес песка зависит от его происхождения. Например, речной песок тяжелее карьерного.
1 кубический метр песка весит 1200-1700 кг, в среднем — 1500 кг.

С гравием и щебнем сложнее. По различным источникам вес 1 кубического метра от 1200 до 2500 кг в зависимости от размеров. Тяжелее — более мелкий.

Так что пересчитывать цену за тонну песка и щебня вам придется самостоятельно или уточнять у продавцов.

Однако расчет все же поможет узнать ориентировочные расходы на строительные материалы для заливки фундамента. Не забудьте еще проволоку для вязки арматуры, гвозди или саморезы для опалубки, доставку строительных материалов, расходы на земляные и строительные работы.

Несущая способность грунта – типы и расчеты

🕑 Время чтения: 1 минута

Несущая способность грунта определяется как способность грунта выдерживать нагрузки, исходящие от фундамента. Давление, которое грунт может легко выдержать при нагрузке, называется допустимым опорным давлением.

Состав:

• Типы несущей способности грунта
  • 1. Предельная несущая способность (qnu)
  • 2. Чистая предельная несущая способность (qnu)
  • 3. Чистая безопасная несущая способность (qns)
  • 4. Полная безопасная несущая способность (qs)
  • 5. Чистое безопасное расчетное давление (qnp)
  • 6. Чистое допустимое давление подшипника (qna)
• Расчет подшипника Несущая способность
  • 1. Теория несущей способности Терцаги
  • 2. Теория несущей способности Хансена

Ниже приведены некоторые виды несущей способности грунта:

1. Предельная несущая способность (q

Общее давление на основание фундамента, при котором происходит разрушение грунта, называется предельной несущей способностью.

2. Чистая предельная несущая способность (q

Пренебрегая давлением вскрыши из предельной несущей способности, мы получим чистую предельную несущую способность.

Где = удельный вес грунта, D _f = глубина фундамента

3. Чистая безопасная несущая способность (q

При рассмотрении только разрушения при сдвиге чистая предельная несущая способность делится на определенный коэффициент безопасности, что дает чистую безопасную несущую способность.

q _нс = q _ну / F

Где F = коэффициент безопасности = 3 (обычное значение)

4. Полная безопасная несущая способность (q

Когда предельная несущая способность делится на коэффициент безопасности, это дает общую безопасную несущую способность.

q _s = q _u /F

5. Чистое безопасное расчетное давление (q

Давление, которое может нести грунт без превышения допустимой осадки, называется чистым безопасным давлением осадки.

6. Чистое допустимое давление на подшипник (q

Это давление мы можем использовать для проектирования фундаментов. Это равно чистому безопасному давлению на подшипник, если q _np > q _нс. В обратном случае равно чистому безопасному расчетному давлению.

Расчет несущей способности

Для расчета несущей способности грунта существует очень много теорий. Но все теории заменены теорией несущей способности Терцаги.

1. Теория несущей способности Терцаги

Теория несущей способности Терцаги полезна для определения несущей способности грунтов под ленточным фундаментом. Эта теория применима только к неглубоким основаниям. Он рассмотрел некоторые предположения, которые заключаются в следующем.

1. Основание ленточного фундамента черновое.
2. Глубина основания меньше или равна его ширине, т. е. мелкое основание.
3. Он пренебрег прочностью грунта на сдвиг над основанием фундамента и заменил ее равномерной надбавкой. (Д _ф )
4. Нагрузка, действующая на фундамент, распределена равномерно и действует в вертикальном направлении.
5. Он предположил, что длина фундамента бесконечна.
6. Он рассматривал уравнение Мора-Кулона как определяющий фактор прочности грунта на сдвиг.

Как показано на рисунке выше, AB является основанием фундамента. Он разделил зоны сдвига на 3 категории. Зона -1 (ABC), которая находится под основанием, действует так, как если бы она была частью самого основания. Зона -2 (CAF и CBD) действует как зоны радиального сдвига, которые опираются на наклонные ребра AC и BC. Зона -3 (AFG и BDE) названа пассивными зонами Ренкина, которые получают дополнительную нагрузку (y D _f ), поступающую от ее верхнего слоя почвы. Из уравнения равновесия Нисходящие силы = восходящие силы

Нагрузка от основания x вес клина = пассивное давление + сцепление x CB sin

Где P _p = результирующее пассивное давление = (P _p ) _y + (P _p ) _c + (P _p ) _q (P _p ) _{y – это} , полученное с учетом веса клина BCDE и приравнивания сцепления и прибавки к нулю. (P _p ) _{c — это} , полученное с учетом сцепления и пренебрежением весом и надбавкой. (P _стр. ) _q получается с учетом надбавки и без учета веса и сцепления. Следовательно, Заменив, Итак, окончательно получаем q _u = c’N _c + y D _f N _q + 0,5 y B N _y

2 2 2 Приведенное выше уравнение называется уравнением несущей способности Терцаги. Где q _u — предельная несущая способность, а N _c , N _q , N _y — коэффициенты несущей способности Terzaghi. Эти безразмерные коэффициенты зависят от угла сопротивления сдвигу (). Уравнения для определения коэффициентов несущей способности: Где Kp = коэффициент пассивного давления грунта. Для различных значений коэффициенты несущей способности при общем разрушении при сдвиге приведены в таблице ниже.

	Нк	№	Нью-Йорк
0	5,7	1	0
5	7,3	1,6	0,5
10	9,6	2,7	1,2
15	12,9	4,4	2,5
20	17,7	7,4	5
25	25,1	12,7	9,7
30	37,2	22,5	19,7
35	57,8	41,4	42,4
40	95,7	81,3	100,4
45	172,3	173,3	297,5
50	347,5	415,1	1153. 2

Наконец, чтобы определить вместимость подшипника в разделе.0055 0,5 Б Н _у

По модификация приведенного выше уравнения, уравнения для квадратных и круглых фундаментов также приведены и они. Для квадратного метра

q _u = 1,2 c’N _c + D _f N _q + 0,4 B N

4 2 y _{2 y Для кругового фундамента}

q _u = 1,2 c’N _c + D _f N _q + 0,3 B N _y

2. Теория несущей способности Хансена

Для связных грунтов значения, полученные по теории несущей способности Терцаги, превышают экспериментальные значения. Но, тем не менее, он показывает те же значения для несвязных грунтов. Поэтому Хансен изменил уравнение, приняв во внимание факторы формы, глубины и наклона. По мнению Хансена

q _u = c’N _c Sc dc ic + D _f N _q Sq dq iq + 0,5 B N _y Sy dy iy

Где Nc, Nq, Ny = коэффициенты несущей способности Хансена Sc, Sq, Sy = коэффициенты формы dc, dq, dy = коэффициенты глубины ic, iq, iy = коэффициенты наклона Коэффициенты несущей способности рассчитываются по следующим уравнениям. Для различных значений несущей способности Хансена коэффициенты несущей способности рассчитаны в таблице ниже.

	Нк	№	Нью-Йорк
0	5,14	1	0
5	6,48	1,57	0,09
10	8,34	2,47	0,09
15	10,97	3,94	1,42
20	14,83	6,4	3,54
25	20,72	10,66	8. 11
30	30.14	18.40	18.08
35	46,13	33,29	40,69
40	75,32	64,18	95,41
45	133,89	134,85	240,85
50	266,89	318,96	681,84

Факторы формы для различных форм фундамента приведены в таблице ниже.

Факторы глубины учитываются в соответствии со следующей таблицей.

Аналогично учитываются коэффициенты наклона из таблицы ниже.

Где H = горизонтальная составляющая наклонной нагрузки B = ширина фундамента L = длина фундамента.

Ж/б фундамент (BS8110) — Руководство по расчету

1. Home
2. Tekla Tedds
3. Ж/б фундамент (BS8110) — Руководство по расчету

Текла Теддс

Не зависит от версии

Текла Теддс Tekla Tedds for Word

Окружающая среда

Британский стандарт

Введение

Расчет Tedds a RC Raft Foundation (BS8110:Part1:1997). В этой статье подробно рассматривается этот расчет, чтобы обеспечить лучшее понимание и руководство по его использованию. Примечания, включенные в расчет, содержат подробные отчеты о том, как рассчитываются опорные нагрузки и изгибающие моменты. Они не воспроизводятся здесь, вместо этого представлен обзор, в котором особое внимание уделяется областям расчета, где недавно были заданы вопросы пользователями Tedds.

Теория

Подход, принятый при расчетах, лучше всего описать как «гибкий» плот. Он наиболее целесообразен для относительно малоэтажных сооружений правильной формы и нагрузки на относительно слабом грунте. Пригодность для каждого конкретного проекта должна быть проверена Инженером, дополнительные рекомендации по применимости приведены ниже.

При расчете плот разбивается на четыре отдельных места, и, за исключением добавления определенных участков армирования, полученных из одного участка, к участкам, полученным из другого, каждый участок рассматривается отдельно. Четыре области:

• Перекрытие внутри
• Утолщение краевой балки/кромка плиты вдали от угла
• Утолщение краевой балки/кромка плиты в углу
• Внутреннее утолщение балки (если применимо)

Чтобы объяснить, как рассчитываются опорные нагрузки, полезно пояснить, как он не рассчитывает давление в подшипниках. Расчет НЕ суммирует все нагрузки на плот, вычисляет их центр тяжести, делит общую нагрузку на площадь плота и корректирует результирующее опорное давление на результирующие моменты. Давление опоры в каждом из четырех местоположений определяется изолированно, поэтому, например, увеличение нагрузки от продольной линии к периметру плота не приведет к увеличению опорного давления для плиты внутри. Фактическая механика расчета опорных давлений в каждом из четырех местоположений подробно объясняется в примечаниях к расчетам и поэтому здесь не воспроизводится.

Поскольку плот не рассматривается целостно, инженер должен убедиться, что полученные результаты действительны для проектируемого плота. Лучше всего это иллюстрируется примерами.

Пример 1

Рассмотрим плот размером 10 м x 3 м с высокой нагрузкой на трос по всему периметру. На краю, удаленном от угла, расчет определит необходимую ширину плота, т. е. перпендикулярно краю плота, чтобы распределить нагрузку без превышения допустимого опорного давления (также будет проверено, что имеется достаточное количество стали для верхней плиты, чтобы обеспечить эта ширина должна быть мобилизована). Теперь рассмотрим, если требуемая ширина рассчитывается как 1,75 м, это относится к обеим сторонам плота, поэтому общая требуемая ширина составляет 3,5 м. Минимальная доступная общая ширина составляет всего 3,0 м, поэтому инженер должен отказаться от проекта или изменить плот, например, увеличив проекцию плота наружу от краевых нагрузок.

Пример 2

Рассмотрим тот же плот 10 м x 3 м с большой нагрузкой на трос, но теперь приложенный к двум коротким сторонам и только к одной из длинных сторон. Расчетная ширина по бокам для удовлетворения требований по опорному давлению останется равной 1,75 м. Между приложенной краевой нагрузкой и центром тяжести реакции грунта будет существовать эксцентриситет, что приведет к опрокидывающему моменту. Расчет проверит пригодность стали верхней части плиты для этого момента, но не может проверить общую устойчивость плота. Поскольку нет продольной линейной нагрузки на противоположный край, нет силы, противодействующей создаваемому опрокидывающему моменту, и снова инженер должен отклонить проект.

Не ожидается, что эти примеры возникнут для относительно невысокой конструкции правильной формы и нагрузки.

Для каждого места расчет оценивает способность плота распределять приложенные нагрузки без превышения допустимого давления на опору, в дополнение к его способности преодолевать теоретическое круглое углубление, которое предполагается в земле под плотом. Для проверки опорного давления предполагается, что земля под плотом не повреждена. Диаметр впадины принимается с учетом местных перенапряжений грунта по периметру впадины.

Ввод нагрузки на плот

Для любого данного плота инженер должен оценить, какая область внутренней плиты является наиболее нагруженной, краевая балка/край плиты вдали от угла, краевая балка/край плиты в углу и, если применимо, утолщение внутренней балки. , имея в виду диаметр углубления, использованного при расчете. Для КАЖДОГО из четырех местоположений ДОЛЖНЫ быть введены ВСЕ нагрузки (за исключением собственного веса плота), приложенные к плоту над теоретическим круговым углублением. Это может означать, что мертвые и живые udl должны быть введены более одного раза, то есть в каждом месте. Точно так же продольные линейные нагрузки на периметр плота должны вводиться как в краевом, так и в угловом положении. Расчет написан таким образом, чтобы можно было вводить разные нагрузки в разных местах. Будущие улучшения расчета могут быть рассмотрены таким образом, чтобы нагрузки udl вводились только один раз.

Настоятельно рекомендуется открывать эскизы при вводе информации о нагрузке. Для просмотра эскизов щелкните значок эскиза в левой части страницы интерфейса. Для каждого места имеется отдельный эскиз, в котором описаны различные типы нагрузки и требуемые размеры.

Не следует вводить нагрузки, выходящие за пределы углубления. Например, если диаметр равен 2,0 м, а к краю плота приложены точечные нагрузки на расстоянии 3,0 м от центра, то следует ввести только одну точечную нагрузку. И наоборот, если точечные нагрузки находятся на расстоянии 1,0 м от центра, то следует ввести два, так как два могут возникать над впадиной. Как для проверки давления в подшипнике, так и для проверки разрежения расчет предполагает, что обе точечные нагрузки являются случайными. Таким образом, по усмотрению инженера, значение каждой из них может быть уменьшено, чтобы получить более реалистичный расчет, или, в качестве альтернативы, нагрузки могут быть аппроксимированы линейными нагрузками. В противном случае расчет будет консервативным.
