Расчет ленточного фундамента

Входные параметры
Основной фундамент
Периметр		м.п.
Ширина		м.п.
Глубина под землей		м.п.
Высота над землей		м.п.
Арматура для основного фундамента
Количество рядов арматуры	2345678910	рядов
Количество арматуры в одном ряду	3456	м. п.
Диаметр арматуры для рядов	101214161820	мм
Вертикальные перемычки через каждые	5060708090100	шт.
Диаметр арматуры для перемычек	101214161820	мм
Внутренний фундамент для перестенков
Общая длина перестенков		м.п.
Ширина		м.п.
Глубина под землей		м
Высота над землей		м. п.
Арматура для внутреннего фундамента
Количество рядов арматуры	2345	шт.
Количество арматуры в одном ряду	345	м.п.
Диаметр арматуры для рядов	10121416	мм
Вертикальные перемычки через каждые	5060708090100	см.
Диаметр арматуры для перемычек	10121416	мм
Марка бетона для заливки фундамента	М-200М-250М-300М-400М-450

Если данный калькулятор был для Вас полезным, пожалуйста нажмите на одну или несколько социальных кнопочек.

Проектирование фундамента дома – пожалуй, наиболее ответственный процесс на этапе подготовки к возведению дома. Ведь в случае неправильной укладки фундамент деформируется, и это непременно скажется на всей постройке. Последствия могут быть самыми разнообразными: от неравномерной «усадки» до преждевременного появления трещин и разрушения здания. Исправление последствий – сложная и дорогая процедура, поэтому эксперты рекомендуют подойти к расчетам со всей серьезностью.

Если Вы решили сооружать фундамент своими силами, но не хотите отягощать себя сложными подсчетами и формулами, воспользуйтесь онлайн-калькулятором. Он поможет быстро определить его общие размеры, опалубку, количество и диаметр арматуры. Чтобы пользователь не понес лишних затрат на закупки лишних стройматериалов, калькулятор позволяет подсчитать оптимальное количество материалов: цемента, песка, воды и др.

Как пользоваться калькулятором

Составление расчетов проходит в несколько этапов. Все, что нужно сделать – внести данные, которые запрашивает сайт. К ним относится:

• периметр, ширина, углубленность и высота фундамента;
• количество рядов арматуры, ее диаметр и число вертикальных перемычек;
• длину, ширину, углубленность и высоту фундамента для внутренних перестенков;
• метраж арматуры для внутреннего фундамента;
• предпочтительная марка бетона для заливки.

После этого остается нажать кнопку «Рассчитать» – и Вы получите всю необходимую информацию для проектирования и закупок. Будет вычислено ориентировочное количество песка, цемента, щебня и других необходимых материалов. На экран будет выведена вся подробная информация от общего объема основания до метража арматуры и строительного бруса для опалубки.

Процесс подсчета онлайн-калькулятором

Предположим, что уже просчитаны все нагрузки для основания, учитывается усредненный показатель веса стен, ветровых нагрузок и др. Когда есть особенности, например, на построенном доме зимой окажется большое количество снега или он находится на открытом пространстве, где скорость ветра – выше среднего, нужно учитывать это на стадии планирования фундамента.

Многие строители предпочитают закупать строительные материалы впрок. Стоит ли считать их с запасом – зависит от того, насколько качественно будет выполнена опалубка. Здесь даже, казалось бы, несущественная погрешность в пару сантиметров заметно отразится на объеме бетона. Поэтому необходимо не отходить от сделанного в начале плана, и лишний раз убедиться в том, что опалубка будет надежно зафиксирована.

Эксперты в области строительства рекомендуют все же заказать на 5-10% бетонной смеси больше. Если же излишки все-таки останутся, можно слить их в бетономешалку и найти ему другое применение.

Алгоритм расчета прутьев арматуры

На выбор количества и характеристики арматуры могут влиять различные факторы. Наибольшее значение имеет вид почвы и глубина фундамента. Для подсчетов метража арматуры калькулятором необходимо учесть:

1. В каркас основания при возведении одно- или двухэтажного дома, как правило, закладывается 4 прутка. Для получения их суммарной длины нужно умножить на 4 периметр будущей конструкции.
2. Желательно количество прутьев взять с запасом, ведь для большей надежности многие укладывают их внахлест.
3. Каждая разновидность фундамента и почвы требует разного количества прутьев и лент.

Если понадобится проволока для вязки, опытными строителями не рекомендуется сваривать для этого прутья арматуры. Впоследствии изменяется молекулярный состав металла. Материал теряет свою несущую способность и теряет устойчивость к физическим воздействиям. Обычную, пусть даже и плотную проволоку, использовать рискованно, она обладает низкой прочностью на разрыв. Наиболее разумное решение – скрутить прутья арматуры между собой.

Подсчет древесины для опалубки

Ее необходимое количество напрямую связано с площадью стен фундамента. Преимущество онлайн-калькулятора – он считает объем строительного леса как под внутренние, так и под внешние стены. Это существенно уменьшает погрешности, которые могут возникнуть уже при строительстве. Как и в случае с материалами для бетонной заливки, деревянные доски лучше покупать в большем количестве, чем нужно, и делать скидку на небольшие погрешности.

При верной установке опалубки после разборки дерево можно использовать и повторно. Для отделки такие доски, скорее всего, не пригодятся, но для обустройства строительных лесов либо чернового пола они подойдут.

Отметим, в онлайн-калькулятор не встроена функция определения нужного количества гвоздей и подпорок для щитов. Принято считать, что на строительных площадках этих материалов хватает в избытке. Но если строительство выполняется на новом месте, где еще нет большого количества специнструментов и расходных материалов, лучше подумать об этом заранее.

Чего ожидать от калькулятора

Все расчеты проводятся согласно строительным правилам, и с помощью их можно за считанные минуты узнать метраж и вес арматуры, доли песка, щебня и цемента.

1. Благодаря автоматическому вычислению экономятся время, силы и деньги при составлении сметы.
2. Можно без особого труда оценить сложность предстоящих работ и спрогнозировать сроки строительства.
3. Правильно рассчитанная арматура – залог высокой прочности и надежности внутреннего каркаса.

Если форма фундамента – простая, то все расчеты будут приближены к точным. Более того, пользователь получит рекомендации относительно объемов закупок и даже количества бетоновозов. Если же планируется уложить основание сложной формы или на специфических почвах, следует выполнить ряд других расчетов.

Расчет материалов ленточного фундамента | Онлайн калькулятор

Фундаментом называется подземная часть здания или сооружения, принимающая нагрузки и передающая их на грунт. Самым популярным видом фундамента при строительстве домов считается ленточный фундамент. Такое распространенное применение ленточного фундамента объясняется его универсальностью и доступной стоимостью. Перед тем как приступить к строительству, нужно сделать выбор между мелкозаглубленным и заглубленным ленточным фундаментом.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный фундамент экономит, как бюджет, так и время. И трудозатраты будут значительно меньше, так как для его сооружения не потребуется глубокий котлован. Используется такой фундамент для облегченных конструкций небольшой площади:

• домов из дерева
• газобетонных сооружений или зданий, построенных из газобетонных и пенобетонных блоков, высота которых не превышает 2 этажа
• монолитных зданий с несъёмной опалубкой
• небольших сооружений, построенных из камня

Глубина мелкозаглубленного фундамента достигает полметра.

Заглубленный ленточный фундамент

Такой фундамент применяется для постройки сооружений с тяжёлыми стенами, бетонными перекрытиями, подвалом или подземным гаражом. Длину заглубления фундамента нужно рассчитать заранее. Сначала необходимо определить уровень промерзания грунта, затем вычесть 30 см и уже на этой глубине закладывать фундамент.

Подготовка к работе

Чтобы самостоятельно возвести ленточный фундамент, вначале обязательно нужно провести точное планирование. Необходимость тщательных расчетов объясняется тем, что фундамент является одним из важнейших конструктивных элементом любого здания или дома. Допущенные в начале строительства ошибки могут спровоцировать негативные последствия в ходе эксплуатации дома.

Разметка

Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и веревки. Но эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.

Для достижения идеальных результатов нужно:

• определить ось возводимого сооружения
• при помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения
• с помощью угольника определить ещё один угол
• проверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
• взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

Когда закончите с разметкой, изучите перепады поверхности на месте постройки и выберите самую низкую точку для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание планируется небольшим, то глубина котлована может составлять 40 см.

Устройство подушки и гидроизоляция ленточного фундамента

На готовую траншею следует уложить песчаную подушку с добавлением гравия. Рекомендованная высота каждого слоя составляет 120-150 мм. После этого каждый слой необходимо пролить водой и утрамбовать для увеличения плотности. Чтобы изолировать готовую подушку, нужно на неё выложить прочную гидроизоляционную пленку.

Установка опалубки ленточного фундамента

Опалубка обычно изготавливается из струганных досок толщиной приблизительно 40-50 мм. Можно использовать для этой цели шифер.

При возведении опалубки контролируйте вертикальность. Рекомендованная высота каркаса над землёй равна 30 см. Это нужно, чтоб соорудить небольшой цоколь. В опалубке укладываются асбестобетонные трубы для ввода в здание канализации и водопровода.

Проложите между бетоном и опалубкой полиэтиленовую пленку, это защитит опалубку от загрязнения.

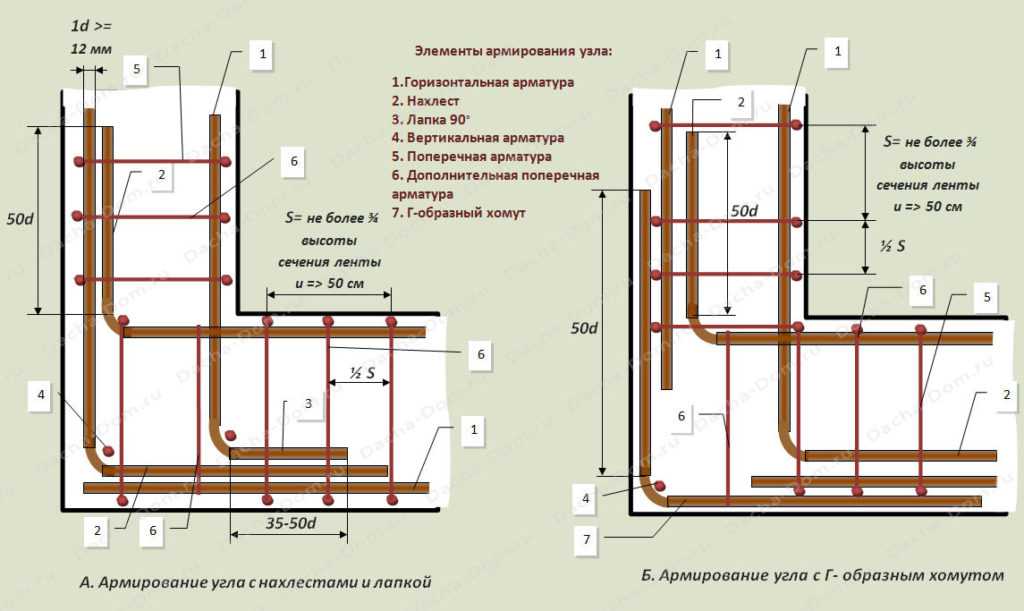

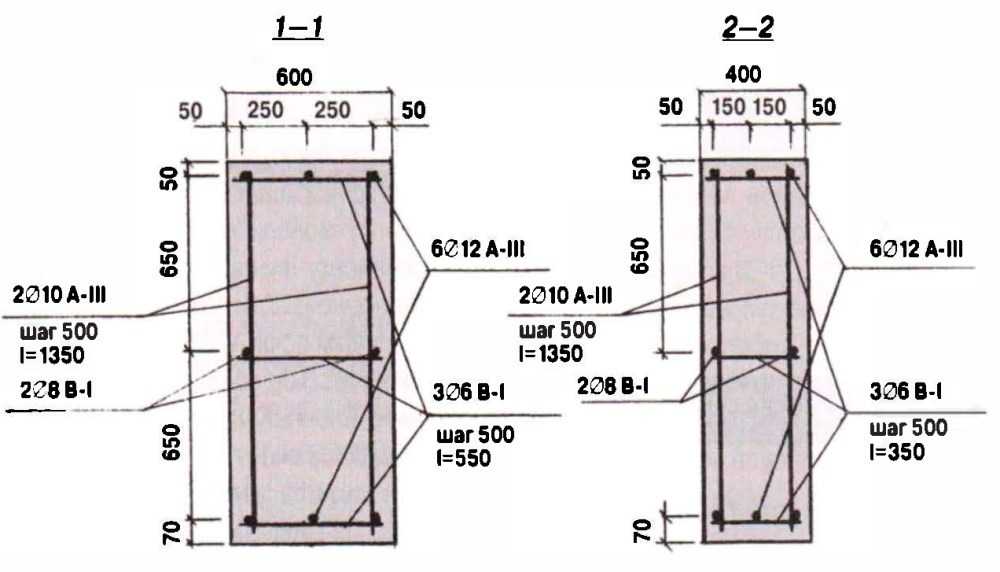

Укладка арматуры

Следующий этап – установка арматуры. Арматурные стержни сечением 10-12 мм связываются специальной вязальной проволокой так, чтобы стороны квадратных ячеек равнялись 30-40 см. Арматура может быть как стальная, так и стеклопластиковая.

Не рекомендуется использовать для крепления арматуры сварочный аппарат, чтобы избежать коррозии в местах сварки. Размещая арматуру в траншее, следите за отступами от краев. Рекомендуемый отступ – 50 мм.

Вентиляция и коммуникации

Далее необходимо обеспечить вентиляцию фундамента и предусмотреть технологические отверстия для ввода коммуникаций в здание. Возьмите часть асбоцементной или пластиковой трубы и привяжите его к арматуре.

Заливка ленточного фундамента бетоном

Заполняйте опалубку бетоном постепенно. Толщина слоев составляет 15-20 см, во избежание пустот и увеличения общей прочности трамбуйте слои специальным инструментом – деревянной трамбовкой, либо глубинным вибратором.

Можно заказать готовую бетонную смесь с завода или сделать ее самому с помощью бетономешалки. Рекомендуемая пропорция цемента, песка и щебня такова: 1:3:5.

Слои не должны отличаться составом. В холодную погоду следует применять подогреватель бетона и морозостойкие добавки, в жаркую — поливать бетон водой.

Окончание работ

По окончанию заливки бетона, его следует закрыть пленкой для предотвращения высушивания и оставить набирать прочность минимум на 2 недели.

Как рассчитать подъемное давление на фундамент

Подъемное давление — это расчетная нагрузка, которую необходимо учитывать для конструкций, построенных ниже уровня грунтовых вод. Чем больше глубина котлована, тем больше восходящее давление воды.

Знание того, как рассчитать подъемное давление, очень важно для инженеров-строителей, поскольку в основном многие сооружения строятся ниже уровня грунтовых вод.

Давайте посмотрим, какие конструкции нам нужны для учета подъемного давления.

1. Подземные резервуары
2. Плиты цокольного этажа
3. Плотные фундаменты
4. Плотины
5. Бетонные плиты

Проектирование подземных резервуаров для подъемного давления, если мы будем монтировать его на водонапорном столе

1 9000 t учитывать восходящее давление воды. Кроме того, это может привести к разрушению конструкции.

На следующем рисунке показан резервуар, построенный под землей.

Как показано на рисунке выше, на фундамент будет воздействовать подъемное давление.

Как рассчитать подъемную силу

Давление на глубине «h»; p

P = hρg

Далее этот вопрос можно записать как

P = ϒ _w h

Площадь плиты основания = A

Подъемная сила = ϒ _w h3 Коэффициент безопасности3 A 900 Против подъемного давления

Как правило, коэффициент безопасности против подъемного давления находится в диапазоне 1,2 – 1,5. Обычно он держится на уровне 1,2.

Для проверки подъема можно использовать следующую процедуру.

• Рассчитайте подъемную силу по приведенному выше уравнению.
• Рассчитайте вес конструкции. Вес не должен быть общим весом конструкции, если ступенчатое строительство выполняется без водоотвода. В таких ситуациях часть конструкции, которая будет построена на первом этапе, должна учитываться для расчета веса. Если обезвоживание производится до тех пор, пока конструкция не наберет свою прочность, общий вес конструкции может учитываться для оценки коэффициента запаса прочности против подъема.
• Коэффициент запаса прочности по отношению к подъемному давлению = вес конструкции/подъемная сила > 1,2
• Фундаментная плита должна быть рассчитана на давление воды и давление грунта из-за нагрузки от резервуара.

Подъем на плитах цокольного этажа

В основном цокольные этажи сооружаются ниже уровня грунтовых вод. Далее они строятся в несколько этапов.

Далее, в подвалах может быть несколько уровней.

Как правило, эти плиты предназначены для принудительного подъема, применяемого на плите фундамента только после строительства. Если участок, который будет построен, покрыт подпорками, такими как стены из шпунтовых свай, секущиеся сваи и т. д., внутри котлована не будет воды.

Однако при проведении работ необходимо учитывать давление воды на плиту фундамента. Поскольку подвал довольно глубокий, необходимо построить более толстую плиту, чтобы выдерживать приложенные силы.

Кроме того, при более глубоком подвале необходима система анкеровки, чтобы выдерживать восходящую силу на плите фундамента.

Когда плита фундамента находится на скале, она может поддерживаться скалой фундамента. Однако в некоторых строениях цокольная плита и вся конструкция опираются на свайные фундаменты.

Когда цокольная плита и надстройки опираются на скалу, должны быть сконструированы анкеры, способные выдерживать восходящие силы.

Далее, когда конструкция стоит на сваях, сваи должны быть рассчитаны на растягивающие усилия. Сваи должны быть рассчитаны на осевые растягивающие усилия. Кроме того, свая должна быть вставлена ​​в скалу надлежащим образом, чтобы обеспечить достаточное трение.

Подъемное давление в плотных фундаментах

Как и другие конструкции, плотные фундаменты рассчитаны на подъемные силы.

Тем не менее, из-за большей толщины перекрытий подъемная сила не является критической, особенно для фундамента, построенного близко к земле.

При увеличении глубины цокольных этажей может потребоваться учет восходящего давления на фундамент.

Подъемное давление на плотины Подъемное давление на плотины

Плотины сооружаются для сбора воды для выработки электроэнергии, ирригации, использования питьевой воды и т. д. Кроме того, их расчетный срок службы составляет более 120 лет или выше из-за важности сооружения.

Кроме того, они построены как жесткие конструкции, способные удерживать любую приложенную к ним силу.

Обычно бетонные конструкции возводятся на скале. Однако могут быть случаи, когда они построены на твердой почве.

Даже если он построен на скале, а скала залита цементным раствором для улучшения ее водопроницаемости, под фундаментом могут быть водные пути.

При проектировании этих структур используются два метода.

1. Достаточно легкие конструкции крепятся к скале, чтобы избежать опрокидывающего момента из-за подъемного давления. Однако этот метод сопряжен с определенным риском, так как анкеры могут подвергаться коррозии при длительном воздействии коррозионной среды, даже если стержни оцинкованы. В основном анкеры, рассчитанные на растягивающие усилия, размещаются равномерно в соединении грунта и скалы.
2. Вес конструкции сохраняется больше, чем вес подъемного давления. Таким образом, опрокидывающих моментов не будет.

Необходимо было спроектировать всю конструкцию на восходящее давление воды. Как показано на приведенном выше рисунке, толщина последней части конструкции сравнительно меньше, чем площадь тяги.

Существуют методы получения значений давления под основанием, которые не обсуждаются в данной статье, должны использоваться для проверки на опрокидывание и конструкции конструкций.

Кроме того, влияние подъемного давления следует рассматривать как один из наиболее важных аспектов проекта.

Аналогичным образом, подъемное давление на подпорные стены также должно учитываться там, где это применимо, в зависимости от характера конструкции.

Подъемное давление на подпорные стены

Когда подпорная стена построена для удержания жидкостей и если они выше, в подпорной стене будет возникать довольно высокое восходящее давление, что может привести к поломке.

Большую часть времени при проектировании забывают учитывать подъемное давление на конструкцию фундамента.

Хотя мы считаем, что вес воды вносит свой вклад в момент восстановления при проверке расчетов опрокидывания, подъемное давление, воздействующее на основание в направлении вверх, создает опрокидывающий момент.

Таким образом, мы должны учитывать эти аспекты во время проектирования. Дополнительная информация доступна в статье Расчет устойчивости подпорных стен для других конструкций.

Проектирование блочного фундамента – Руководство по конструкции

Рабочий пример по Еврокоду 2: Расчет блочного фундамента
Основные этапы
01. Рассчитайте размер фундамента с учетом допустимого давления на опору и эксплуатационной нагрузки.
02. Рассчитать опорное давление для предельных нагрузок
03. Проверить вертикальный сдвиг (сдвиг по торцу колонны)
04. Проверить пробивной сдвиг
05. Рассчитать арматуру на изгиб
06. Check shear at critical section

Design Example

• Live load 400kN
• Dead load 900kN
• Allowable bearing pressure 175kN
• fck 30N/mm2
• fyk 500N/mm2
• Size of column 400mm
• Предположим, что 150кн в качестве веса опоры

Расчет базовой площади

Сервисная нагрузка проектирования = 1,0GK + 1,0QK
= 900 +150 + 400 9
= 1450KN

Требуемая площадь опоры = 1450/175
= 8,3M2
Следовательно, обеспечить 2,9 м квадратные опоры (площадь 8,41M2)
Рассчитайте Ultimate Lats

Аксиальная нагрузка = 1,35GK + 1,5GK
= 1,35 35*

*35GK + 1,5GK
= 1,35*

*35GK + 1,5GK
= 1,35*

. + 1,5*400
                                        =  1815 кН

Предельное давление        = 1815/(2,9*2.9)
= 216KN/M2

Проверьте на наличие адекватности толщины опоры

Проверьте максимальный сдвиг

. Предположим, толщина ноги 500 мм, диаметром 16 мм и покрыти = 500-40-16/2
                                        = 452 мм
Макс. Сопротивление сдвигу
                       VRD,max = 0,5ud[0,6(1-fck/250)](fck/1,5) 92-4.17)
= 915,84KN
напряжение сдвига = VED/ (Периметр* D)
= 915,84* E3/ (7280* 452)
= 0,28
Пресс. Арматура
Учитывать критическое сечение (на торце колонны)

MEd                          = 216*2,9*(2,9/2-0,4/2)*(2,9/2-0,4/2)/2 90,5]
z = 417,5 мм (z/d = 0,92 <0,95)

AS = M/(0,87*FYK*Z)
AS = 490*E6/(0,87*500*417,5
= 2698M2
Предоставление T25@175 ммм. расстояние (как предусмотрено = 2804 мм2)
ИЛИ  вы можете увеличить глубину фундамента, чтобы уменьшить площадь армирования.
