Железобетон нашел повсеместное применение в современном строительстве. Материал характеризуется высокой прочностью, устойчивостью к внешним воздействиям, долговечностью. При возведении зданий из штучных материалов (кирпича, шлакоблока, газобетонных блоков) возникает необходимость перекрытия дверных и оконных проемов. Для этих целей применяют специальный вид железобетонных изделий — перемычки.
Назначение
Перемычки представляют собой железобетонные балки, опирающиеся на кладку стен и передающие им нагрузку вышележащей над проемом кладки и перекрытий. Конструктивно перемычка состоит из арматурного каркаса и тяжелого бетона. На практике применяются сборные железобетонные изделия заводского производства либо монолитные, изготавливаемые на месте. При этом марки применяемых изделий и площадь их опирания должны определяться расчетом с учетом собранных нагрузок.
Стандарты
Основные параметры сборных изделий определяет ГОСТ «Перемычки железобетонные для зданий с кирпичными стенами».
Этот стандарт определяет классификацию, марки, размеры и характеристики. Перемычки подразделяются на:
- ПБ — брусковые, имеющие ширину до 250 мм.
- ПП — плитные, с шириной основания от 250 мм.
- ПГ — балочные, в сечении вырезана четверть.
- ПФ — фасадные, для проемов с четвертью при слое выступающей части кладки от 250 мм.
Для производства стандартных изделий разработан комплект типовой рабочей документации — 1.038.1-1, включающий рабочие чертежи.
Конструкция
Арматурный каркас перемычки обеспечивает ее прочность. Он состоит из продольной и поперечной арматуры. Нормами предусматривается использование как предварительно напрягаемой, так и не напрягаемой арматуры. Диаметр и шаг стержней определяется расчетом либо по типовым проектам.
При заливке перемычек используют тяжелый бетон с плотностью 2200-2500 кг/м куб. Необходимая прочность бетона определяется расчетом, марка по водопроницаемости и морозостойкости — с учетом окружающей среды.
Для подъема в конструкции выполнены строповочные отверстия либо пели, как требует того ГОСТ. Перемычки железобетонные допускается изготавливать с выпусками арматуры для строительства в сейсмоопасных зонах.
Номенклатура серийно выпускаемых перемычек отражена в таблице ГОСТа 948-84. Стандартом предусмотрены брусковые перемычки ПБ длиной от 1030 до 5950 мм с напрягаемой или ненапрягаемой арматурой. Их сечение разбито на 10 групп — от 125 х 65 (h) мм до 250 х 290 (h) мм.
Плитные перемычки ПП выпускаются длиной от 1160 до 2980 мм с напрягаемой или ненапрягаемой арматурой. Их сечение представлено 10 группами — от 380 х 65 (h) мм до 510 х 220 (h) мм.
Перемычки балочные с четвертью типа ПГ предусмотрены только с ненапрягаемой арматурой длиной от 1550 до 5960 мм. Возможны 8 вариантов сечения — от 250 х 290 (h) мм до 510 х 440 (h) мм.
Фасадные перемычки ПФ производятся длиной от 770 мм до 4280 мм с сечением восьми групп — от 90 х 90 (h) мм до 290 х 90 (h) мм.
Обозначение
Марки серийных изделий состоят из двух-трех групп и полностью характеризуют железобетонные перемычки: размеры, несущую способность, сечение и проч.
Первая группа начинается с цифры, определяющей сечение (по таблице), буквенное наименование и длину, выраженную в десятках сантиметров. Например, 8ПБ25 — перемычка брусковая, сечение № 8 из таблицы ГОСТа 948-84, длина — 2460 мм.
Во второй группе указана усредненная допустимая нагрузка (кН/м), класс арматуры.
Например, 71-AtV: нагрузка 70,61 кН/м и арматура АТ-V.
Третья группа маркировки содержит сведения о наличии выпусков арматуры, закладных деталей, строповочных петель, а также различные характеристики, зависящие от внешних условий.
В дополнительной маркировке используются символы:
- «а» — анкерные выпуски арматуры для установки балконных плит;
- «п» — строповочные петли;
- «С» — для сейсмически опасных районов свыше 7 баллов;
- «П» — бетон повышенной плотности, либо «О» — особоплотный.
Полная маркировка перемычек железобетонных может выглядеть так:
10ПБ21-27-ап — брусковая перемычка размером 2070 мм, сечением номер 10, допустимая нагрузка 27,26 кН/м, со строповочными петлями и анкерными выпусками арматуры для монтажа балконных плит.
Утепление
Наружные стены дома должны обеспечивать предусмотренный нормами уровень тепловой защиты. Этот уровень характеризуется величиной сопротивления теплопередачи. Чем она больше, тем выше тепловая защита здания и, соответственно, ниже расход тепла и платы за отопление. К сожалению, железобетон — прекрасный проводник тепла. Перемычки образуют на глади стен теплопроводные включения — мостики холода. Они приводят не только к дополнительным потерям тепла, но и в ряде случаев к выпадению росы. Чтобы избежать этого отрицательного эффекта, необходимо утеплять перемычки. Если здание имеет дополнительное утепление по системе вентилируемого фасада либо по «мокрой технологии» — вопросов не возникает. Но если наружные стены не требуют дополнительного утепления, то перемычки устанавливают с отступом от наружной поверхности стены. В этот отступ монтируют вкладыш из эффективного утеплителя (например, каменной ваты) и закрывают штукатуркой или иным отделочным материалом под плоскость стены.
Выбор марки перемычки
Для правильного выбора марки перемычки, помимо назначения, необходимо определиться с несущей способностью. Допустимая нагрузка изделия каждой марки указана в ГОСТе «Перемычки железобетонные». Выполнив сбор нагрузок и определившись с длиной пролета, можно воспользоваться таблицами серии 1.038.1-1, где каждой марке сопоставлены: расчетный пролет, длина опирания и нагрузки. Выбирая железобетонные перемычки, размеры и сечения, необходимо учитывать и сейсмоопасность района строительства.
Расчет перемычки
Перемычка является несущей конструкцией здания, и ее расчетом должен заниматься специалист, имеющий соответствующее образование и опыт работы. Тем не менее для небольших проектов можно самостоятельно подобрать железобетонные перемычки. Размеры изделий определяют, руководствуясь СНиП «Каменные конструкции». Надо подсчитать высоту кладки над перемычкой и сравнить ее с расчетным пролетом перемычки. Если высота кладки больше расчетного пролета, то несущая перемычка не нужна.
Объяснить это просто: при определенной высоте стене над проемом достаточно собственной несущей способности, помощь перемычки ей тогда не нужна. Зная удельный вес кладки, легко определить марку перемычки. Значения удельного веса наиболее популярных кладочных материалов приведены ниже:
- кирпичная кладка — 1400-1900 кг/м куб.;
- пенобетонные блоки — 900-1400 кг/м куб.;
- газобетонные блоки — 400-1200 кг/м куб.
Необходимо учитывать плотность кладочного материала конкретного завода-изготовителя.
Монтаж перемычек
Ненесущие перемычки дверных и оконных проемов с пролетом до двух метров допускается укладывать вручную, свыше двух метров — с применением грузоподъемных механизмов. Глубина опирания принимается по серии, но обычно не менее 200 мм в перегородках и не менее 250 мм в стенах. Опорные площадки проверяются по уровню.

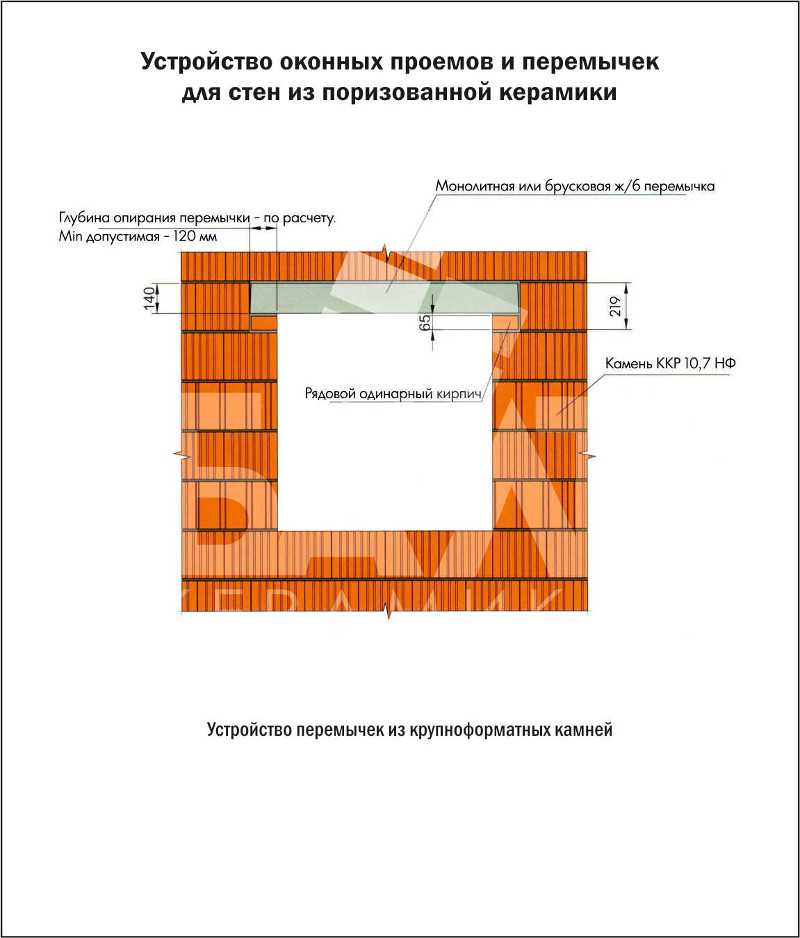

Перемычки железобетонные для кирпичных стен должны устанавливаться на кладку, дополнительно армированную сетками.
Для заполнения всей толщины стен перемычки устанавливают пакетом по несколько штук. Крайние изделия не должны выступать за плоскости стен. При установке перемычек следует соблюдать их проектную ориентацию. Нельзя подгонять перемычки по длине подрезкой, т. к. их армирование неравномерно и рассчитано на длину пролета, указанную в марке изделия.
Самостоятельное изготовление перемычек
В случае, когда нет возможности доставить готовые железобетонные изделия на строительную площадку, их можно изготовить непосредственно на месте.
Предварительно необходимо изготовить из пиломатериалов опалубку соответствующего размера. Удобно, если опалубка будет рассчитана на изготовление нескольких изделий одновременно. Из арматуры изготавливают каркас, продольную используют диаметром 12-14 мм, поперечную — 4-6 мм. Для продольного армирования стержни устанавливают в два уровня, поперечную арматуру устанавливают с шагом 3/4 высоты изделия. На длине в 1/6 длины пролета от зоны опирания шаг поперечной арматуры уменьшают.
Для крупногабаритных перемычек необходимо заложить монтажные петли. При изготовлении каркаса используют сварку либо вязальную проволоку.
Собранный каркас устанавливают в опалубку. Для создания защитного слоя бетона арматуру приподнимают, используя для этого пластиковые подставки типа «стойка» или «стульчик». Затем опалубку заливают тяжелым бетоном с последующим уплотнением вибрированием. После заливки перемычки железобетонные дверные и оконные необходимо выдержать не меньше 24 дней для затвердевания.
Производство перемычек в пролете
В частном домостроении довольно часто железобетонные перемычки для проемов могут быть изготовлены на месте. Такой способ не очень технологичен, но при нем отпадает надобность в подъеме и установке, что весьма удобно при отсутствии грузоподъемных механизмов. При отливке непосредственно на стене возможно изготовить арочные железобетонные перемычки.
Размеры такой конструкции определяются по индивидуальному проекту. Перед отливкой перемычки кладка стен доводится до требуемой отметки.
Опорные площадки проверяются по уровню и выравниваются подбетонкой. Из пиломатериалов в проеме монтируется опалубка. Нижняя часть опалубки выполняется из достаточно толстой доски и усиливается подпорками. Шаг и сечение подпорок выбирается в соответствии с длиной пролета и весом перемычки, принимая плотность тяжелого бетона 2500 кг/м куб. Подпорки фиксируются между собой и к конструкции стен. Перемычки оконные железобетонные требуют в конструкции опалубки четверть для установки оконного блока.
Зачастую при строительстве дома из блоков поставщики кладочного материала производят специальные U-образные блоки. Они укладываются на подпорку в проеме и выполняют функции несъемной опалубки. Такие элементы имеют толщину рядовых блоков в кладке и не выделяют перемычку на глади стены.
В опалубке монтируется арматурный каркас, монтажные петли в данном случае не нужны. После чего опалубку заливают тяжелым бетоном, уплотняя его вибротрамбованием. Залитую перемычку оставляют на 24 дня, после чего опалубку демонтируют.
| Длиной 103 см | ||||||||
| 1 | 8ПБ10-1П гост (серия) 1.038.1-1.в.1 | M200 | 0,028т. | 1030 | 120 | 90 | Заказать в один клик | |
| Длиной 116 см | ||||||||
| 2 | 1ПП12-3 гост (серия) 1.  | M200 | 0,072т. | 1160 | 380 | 65 | Заказать в один клик | |
| 3 | 4ПП12-4 гост (серия) 1.038.1-1.в.2 | M200 | 0,095т. | 1160 | 510 | 65 | Заказать в один клик | |
| Длиной 129 см | ||||||||
| 4 | 1ПБ13-1П гост (серия) 1.  038.1-1.в.1 | M200 | 0,025т. | 1290 | 120 | 65 | Заказать в один клик | |
| 5 | 8ПБ13-1П гост (серия) 1.038.1-1.в.1 | M200 | 0,035т. | 1290 | 120 | 90 | Заказать в один клик | |
| 6 | 2ПБ13-1П гост (серия) 1.038.1-1.в.1 | M200 | 0,054т. | 1290 | 120 | 140 | Заказать в один клик | |
| 7 | 9ПБ13-37П гост (серия) 1.  038.1-1.4 | M200 | 0,073т. | 1290 | 120 | 190 | Заказать в один клик | |
| 8 | 3ПБ13-37П гост (серия) 1.038.1-1.в.1 | 0,085т. | 1290 | 120 | 220 | Заказать в один клик | ||
| Длиной 142 см | ||||||||
| 9 | 2ПП14-4 гост (серия) 1.  038.1-1.в.2 | 0,189т. | 1420 | 380 | 140 | Заказать в один клик | ||
| 10 | 3ПП14-71 гост (серия) 1.038.1-1.в.2 | M200 | 0,297т. | 1420 | 380 | 220 | Заказать в один клик | |
| 11 | гост (серия) 1.038.1-1.в.2 | M200 | 0,253т. | 1420 | 510 | 140 | Заказать в один клик | |
| Длиной 155 см | ||||||||
| 12 | 1ПБ16-1П гост (серия) 1.  | M200 | 0,03т. | 1550 | 120 | 65 | Заказать в один клик | |
| 13 | 8ПБ16-1П гост (серия) 1.038.1-1.в.1 | M200 | 0,042т. | 1550 | 120 | 90 | Заказать в один клик | |
| 14 | 2ПБ16-2П гост (серия) 1.038.1-1.в.1 | M200 | 0,065т. | 1550 | 120 | 140 | Заказать в один клик | |
| 15 | 9ПБ16-37П гост (серия) 1.  | M200 | 0,088т. | 1550 | 120 | 190 | Заказать в один клик | |
| 16 | 3ПБ16-37П гост (серия) 1.038.1-1.в.1 | M200 | 0,102т. | 1550 | 120 | 220 | Заказать в один клик | |
| 17 | 3ПП16-71 гост (серия) 1.038.1-1.в.2 | M200 | 0,325т. | 1550 | 380 | 220 | Заказать в один клик | |
| Длиной 168 см | ||||||||
| 18 | 8ПБ17-2П гост (серия) 1.  038.1-1.в.1 | M200 | 0,045т. | 1680 | 120 | 90 | Заказать в один клик | |
| 19 | 2ПБ17-2П гост (серия) 1.038.1-1.в.1 | M200 | 0,071т. | 1680 | 120 | Заказать в один клик | ||
| 20 | 2ПП17-5 гост (серия) 1.038.1-1.в.2 | M200 | 0,223т. | 1680 | 380 | 140 | Заказать в один клик | |
| 21 | 5ПП17-6 гост (серия) 1.  038.1-1.в.2 | M200 | 0,3т. | 1680 | 510 | 140 | Заказать в один клик | |
| Длиной 181 см | ||||||||
| 22 | 9ПБ18-8П гост (серия) 1.038.1-1.4 | M200 | 0,103т. | 1810 | 120 | 190 | Заказать в один клик | |
| 23 | 5ПБ18-27П гост (серия) 1.  038.1-1.в.1 | M200 | 0,25т. | 1810 | 120 | 220 | Заказать в один клик | |
| 24 | 3ПБ18-37П гост (серия) 1.038.1-1.в.1 | M200 | 0,119т. | 1810 | 120 | 220 | Заказать в один клик | |
| 25 | 10ПБ18-27П гост (серия) 1.038.1-1.4 | M200 | 0,214т. | 1810 | 250 | 190 | Заказать в один клик | |
| 26 | 2ПП18-5 гост (серия) 1.  038.1-1.в.2 | M200 | 0,241т. | 1810 | 380 | 140 | Заказать в один клик | |
| 27 | 3ПП18-71 гост (серия) 1.038.1-1.в.2 | M200 | 0,378т. | 1810 | 380 | 220 | Заказать в один клик | |
| Длиной 194 см | ||||||||
| 28 | 8ПБ19-3П гост (серия) 1.  038.1-1.в.1 | M200 | 0,052т. | 1940 | 120 | 90 | Заказать в один клик | |
| 29 | 2ПБ19-3П гост (серия) 1.038.1-1.в.1 | M200 | 0,081т. | 1940 | 120 | 140 | Заказать в один клик | |
| Длиной 207 см | ||||||||
| 30 | 9ПБ 21-8П гост (серия) 1.  038.1-1.4 | M200 | 0,118т. | 2070 | 120 | 190 | Заказать в один клик | |
| 31 | 3ПБ21-8П гост (серия) 1.038.1-1.в.1 | M200 | 0,137т. | 2070 | 120 | 220 | Заказать в один клик | |
| 32 | 10ПБ21-27П гост (серия) 1.038.1-1.4 | M200 | 0,215т. | 2070 | 250 | 190 | Заказать в один клик | |
| 33 | 5ПБ21-27П гост (серия) 1.  038.1-1.в.1 | M200 | 0,285т. | 2070 | 250 | 220 | Заказать в один клик | |
| 34 | 2ПП 21-6 гост (серия) 1.038.1-1.в.2 | M200 | 0,275т. | 2070 | 380 | 140 | Заказать в один клик | |
| 35 | 3ПП21-71 гост (серия) 1.038.1-1.в.2 | M200 | 0,433т. | 2070 | 380 | 220 | Заказать в один клик | |
| Длиной 220 см | ||||||||
| 36 | 2ПБ22-3П гост (серия) 1.  038.1-1.в.1 | M200 | 0,092т. | 2200 | 120 | 140 | Заказать в один клик | |
| Длиной 233 см | ||||||||
| 37 | 2ПП23-7 гост (серия) 1.038.1-1.в.2 | M200 | 0,31т. | 2330 | 380 | 140 | Заказать в один клик | |
| 38 | 5ПП23-10 гост (серия) 1.  038.1-1.в.2 | M200 | 0,416т. | 2330 | 510 | 140 | Заказать в один клик | |
| Длиной 246 см | ||||||||
| 39 | 2ПБ25-3П гост (серия) 1.038.1-1.в.1 | M200 | 0,103т. | 2460 | 120 | 140 | Заказать в один клик | |
| 40 | 9ПБ25-8П гост (серия) 1.  038.1-1.4 | M200 | 0,14т. | 2460 | 120 | 190 | Заказать в один клик | |
| 41 | 3ПБ25-8П гост (серия) 1.038.1-1.в.1 | M200 | 0,162т. | 2460 | 120 | 220 | Заказать в один клик | |
| 42 | 10ПБ25-37П гост (серия) 1.038.1-1.4 | M200 | 0,291т. | 2460 | 250 | 190 | Заказать в один клик | |
| 43 | 5ПБ25-37П гост (серия) 1.  038.1-1.в.1 | M200 | 0,338т. | 2460 | 250 | 220 | Заказать в один клик | |
| 44 | 2ПП25-8 гост (серия) 1.038.1-1.в.2 | M200 | 0,33т. | 2460 | 380 | 140 | Заказать в один клик | |
| Длиной 259 см | ||||||||
| 45 | 2ПБ26-4П гост (серия) 1.  038.1-1.в.1 | M200 | 0,109т. | 2590 | 120 | 140 | Заказать в один клик | |
| Длиной 272 см | ||||||||
| 46 | 9ПБ27-8П гост (серия) 1.038.1-1.4 | M200 | 0,155т. | 2720 | 120 | 190 | Заказать в один клик | |
| 47 | 3ПБ27-8П гост (серия) 1.  038.1-1.в.1 | M200 | 0,18т. | 2720 | 120 | 220 | Заказать в один клик | |
| 48 | 5ПБ27-37П гост (серия) 1.038.1-1.в.1 | M200 | 0,375т. | 2720 | 250 | 220 | Заказать в один клик | |
| 49 | 3ПП27-71 гост (серия) 1.038.1-1.в.2 | M200 | 0,568т. | 2720 | 380 | 220 | Заказать в один клик | |
| Длиной 285 см | ||||||||
| 50 | 2ПБ29-4П гост (серия) 1.  038.1-1.в.1 | M200 | 0,12т. | 2850 | 120 | 140 | Заказать в один клик | |
| Длиной 298 см | ||||||||
| 51 | 2ПБ30-4П гост (серия) 1.038.1-1.в.1 | M200 | 0,125т. | 2980 | 120 | 140 | Заказать в один клик | |
| 52 | 3ПБ30-8П гост (серия) 1.  038.1-1.в.1 | M200 | 0,197т. | 2980 | 120 | 220 | Заказать в один клик | |
| 53 | 5ПБ30-37П гост (серия) 1.038.1-1.в.1 | M200 | 0,41т. | 2980 | 250 | 220 | Заказать в один клик | |
| 54 | 3ПП30-10 гост (серия) 1.038.1-1.в.2 | M200 | 0,623т. | 2980 | 380 | 220 | Заказать в один клик | |
| Длиной 337 см | ||||||||
| 55 | 3ПБ34-4П гост (серия) 1.  038.1-1.в.1 | M200 | 0,222т. | 3370 | 120 | 220 | Заказать в один клик | |
| Длиной 363 см | ||||||||
| 56 | 3ПБ36-4П гост (серия) 1.038.1-1.в.1 | M200 | 0,24т. | 3630 | 120 | 220 | Заказать в один клик | |
| 57 | 5ПБ36-20П гост (серия) 1.  038.1-1.в.1 | M200 | 0,5т. | 3630 | 250 | 220 | Заказать в один клик | |
| Длиной 389 см | ||||||||
| 58 | 3ПБ39-8П гост (серия) 1.038.1-1.в.1 | M200 | 0,258т. | 3890 | 120 | 220 | Заказать в один клик |
Перемычка | Перемычка Луч | 7 типов перемычек | Размер балки перемычки | Бетонная перемычка
Содержание поста
Что такое перемычка? Перемычка представляет собой конструктивный элемент , который опирается на проемы, такие как окна, двери и т.
д. в жилом здании , чтобы нести нагрузку от конструкции выше, и концы этой балки встроенная в стену и ширина перемычки балка и ширина стены равна.
К нести нагрузки, поступающие сверху на стену, а передавать эти нагрузки на боковые стены — основная функция перемычки .
ПеремычкаЭти балки прямоугольные в плане и сечении изготовлены из различных материалов .
Размер балки перемычки
Ширина перемычки может быть равна толщина отверстия и глубина в диапазоне между 1/12 до 1/8 пролета.
Минимальная ширина перемычки 4 дюйма (100 мм) должно быть при условии .
Подробнее: Конструктивные элементы здания и их типоразмеры
Преимущества перемычек
Некоторые из основных преимуществ перемычек перечислены ниже:
- Они простые до конструируют и выглядят проще.
- Они не нужны строить так прочно потому что над окончанием поддерживает перемычек чрезмерная нагрузка не применяется .
- Они выглядят проще и деликатнее .
- Каркас недорогой и центрирующий перемычки легко .
Балка перемычки Назначение
Это следующие цели балки перемычки, такие как;
- Эти балки используются для поддержки Стены над отверстиями , такие как Windows & Doors и т.
Д. - В качестве защита для Windows и Dorts, эти балки — предоставленные . .
- Эти балки установлены выдерживать наложенные нагрузки, поступающие сверху блоки или кирпичи .
- Это при условии на перенос своего груза на боковые стенки .
- Иногда , перемычка также используется как декоративный архитектурный элемент.
Д.Подробнее: 35 видов древесины с фотографиями и применением
Типы перемычек
Линтели классифицируются на основе материала строительства как
1. Деревянная перематая перенаья
Древесина или Деревянные , используемые в старейшин и Lintels и .
районов где пиломатериалов нет на месте в наличии , но в настоящее время они заменены несколькими современной техникой .
Деревянная перемычка балка дорогая, менее прочная , а уязвима к огню, и крепится с помощью стальных болтов.
Деревянная перемычкапостроена путем соединения более чем двух чисел из деревянных штук, если длина проема больше.
Это состоит из из двух или больше деревянных частей, находящихся на расстоянии с помощь из упаковки из дерева и иногда с помощью обеспечения пластин из мягкой стали на их вершине и
Есть некоторые преимущества деревянной перемычки, такие как, 39 0080 Это уязвимые до пожарные а также менее прочные . Древесина перемычки вероятно конструктивно слабее других материалы и древесина обязаны гнить без соответствующей вентиляции. Каменная полоса перемещения — , как правило, Используется в таких областях, где камень имеет в обильном доступе. , а также предусматривали над отверстиями в кирпичных стенах. Они в основном используются в горных постройках так как они весят слишком много и из-за отсутствия других материалов для их строительства . Толщина каменной перемычки является значительным фактором в ее конструкции . В форме из одной одиночной шт. или более из одной шт., камень перемычка равна при условии и толщина принимается как 4см на 30см длина пролета и минимум должен быть 8см как эмпирическое правило . Эти каменные перемычки имеют некоторые проблемы, такие как; Перемычки кирпичные снабжены крепким, хорошо обожженным кирпичом первоклассным . Это может быть построенный как кирпичи на торце, кирпичи на ребре и рядовой кирпичей, уложенных горизонтально над отверстиями . Кирпичные перемычки конструктивно не очень прочны. Перемычка кирпичной перемычки зависит от пролета и построена над временной деревянной центровкой . Этот тип перемычки используется когда проем стены маленький (менее 1 м) с подсветкой загрузок . В зависимости от пролета их глубина варьируется от 10см до 20см и на торцевых швах кирпичи с крестовинами заполненные раствором дают более сопротивление сдвигу . Подробнее: 25 + Типы дверей для вашего идеального дома ЖБК 6 обычно заменяет все другие материалы . Эти перемычки огнестойкие, прочные , прочные и легкие в строительстве. Как правило, , бетонная смесь , используемая для перемычки, имеет состав 1:2:4. Плоские перемычки могут быть б/у до пролета 800мм . Количество арматуры зависит от пролета. Для тяжелых нагрузок и больших пролетов они подходят и на каждый метр их толщина сохраняется вокруг до 8 см и может быть сборным или монолитным . Перемычки RCC можно отливать на месте. К сопротивляются растягивающему напряжению , основная арматура стержни используются на днище , а на концах , половина этих стержней коленчатая . Железобетонная перемычка имеет некоторые преимущества; Стальная перемычка может быть подходящей при наложенные нагрузки тяжелые , а открытие зазоры значительные . Стальные перемычки рекомендуется
2.
Каменная маркировая марки S
3.
Перемычки кирпичные
4.
Железобетонная перемычка
ЖБ перемычки подходят для пролетов до 2м . Кроме того, они увеличивают скорость конструкция
.
5.
Стальная перемычка
Стальная перемычка содержит секций швеллера (C-образный профиль) или стальной прокат балки или швеллеры либо по отдельности либо в комбинации из две или три единицы .
В стальной перемычке отступ должен быть при условии из 3/8” до 1/2” от лицевой стороны стены так, чтобы раствор мог5
6
6
6 стык быть формируется перед стали без растрескивания .
Перемычка должна быть установлена по отвесу и по уровню так, чтобы уложенный на нее элемент также находился в правильном положении . Также необходимо чтобы стальная перемычка имела защиту от ржавчины t.
Стальная перемычка имеет много преимуществ, например,
- Стальная перемычка может быть использована для облегчения более тяжелых нагрузок более чем видных разделений без нужно изменить или усилить .
- Стальные перемычки непроницаемы для ржавчины , для эрозии и для деформации .
- Стальные перемычки более практичные и менее трудоемкие .
6.
Армированная кирпичная перемычка Армированная кирпичная перемычкаТяжелые нагрузки и большая длина пролета являются проблемами для кирпичных перемычек. Это может быть победил , используя арматуры стержней.
Глубина усиленных кирпичных перемычек равна 10см на 15см .
Расположение кирпичей должно быть таким, чтобы было достаточно пространства по длине между соседними кирпичами для вставки стержней из мягкой стали в качестве арматуры .
Цементный раствор используется для заполнения зазоров и в каждом третьем вертикальном стыке, предусмотрены вертикальные скобы диаметром 6 мм , а основная арматура предусмотрена на днище .
7.
Сборная перемычка Сборная перемычкаСборные железобетонные перемычки экономичны и обеспечивают прочную поддержку для таких конструкций, как и кирпичная кладка.0005 оконные проемы .
Предварительно напряженные Сборные перемычки используются для строительства жилых и коммерческих зданий , а также доступны в различных размерах .
Резюме
Перемычка является одним из важных структурных элементов в строительстве зданий .
Перемычка балка делает нашу дверь, окно и еще открывая сейф, защищая их от прямого нагрузки . Основная функция перемычки балки состоит в том, чтобы воспринимать нагрузку верхней конструкции и передавать ее на боковую стенку .
Часто задаваемые вопросы:
Перемычка
Перемычка — это структурный элемент, который опирается на проемов как окна , двери и т.д. в жилом доме0006 Строительство до Переверните Нагрузку из структуры выше , а концы из этого Beam — , построенные в стену и ширина из луча Lintel и . стены равно .
Перемычка
Перемычка представляет собой конструктивный элемент , который опирается на проемы, такие как окна, двери, и т. д. в жилом здании к нести нагрузку от конструкции выше, а концы этой балки встроены в стену и ширину перемычки балки а ширина стены равна .
Деталь перемычки
A перемычка представляет собой балку , размещенную на проемах , таких как двери, окна и т. д. ширина перемычки равна ширине стены , а торцы ее встроены в стену . Перемычки классифицируются как на основе их материала как кирпичная перемычка, бетонная линтовая и деревянная перемычка .
Перемычка Определение
Перемычка представляет собой элемент конструкции , который опирается на проемов , таких как окна, двери , и т. Д. В здании для перевозки нагрузки из конструкции выше ,
Вы также можете примерно
- Типы колонн, используемые в строительстве
- 30+ . кирпичей, используемых в строительстве
- 11 Типы опалубки (опалубки), используемые в строительстве
- 25 Типы балок и их использование в строительстве
- Что такое класс балок и метод их изготовления
Поделиться этой публикацией
Справочник покупателя по стальным перемычкам
Поскольку перемычки играют такую важную роль в сохранении целостности здания, крайне важно, чтобы вы понимали, как правильно покупать перемычки для своего проекта.
Имея 50-летний опыт работы со сталью и выступая в качестве партнера по строительным проектам, наши клиенты полагаются на нас, чтобы помочь им в процессе покупки их материалов.
Мы также хотим помочь таким покупателям, как вы, понять ваши варианты, чтобы вы могли принять правильное решение для своего следующего проекта. Итак, недавно мы решили взять некоторые из наиболее часто задаваемых вопросов и составить это «Руководство покупателя по стальным перемычкам». Конечно, если вы предпочитаете поговорить с нами напрямую, пожалуйста, свяжитесь с нашей командой сегодня. Мы будем рады ответить на любые конкретные вопросы, касающиеся вашего проекта.
Почему стальные перемычки являются лучшим выбором для строителейПочему лучше использовать стальные перемычки, а не перемычки вообще? По нашему опыту, стальные перемычки — единственный выбор для надежного строительства.
Другие варианты перемычек, такие как каменные, кирпичные или деревянные перемычки, подвержены смещению и деформации со временем.
Стальные перемычки сохраняют свою форму и противостоят коррозии лучше, чем другие варианты, представленные на рынке. В частности, перемычки из оцинкованной стали обладают уникальной химической стойкостью к ржавчине. Это означает, что оцинкованная сталь образует дополнительный устойчивый к ржавчине слой при контакте с водой. Это создает непревзойденную защиту от растрескивания и коррозии.
Итак, давайте рассмотрим доступные типы стальных перемычек, чтобы вы могли сделать лучший выбор для своего будущего проекта.
Знакомство с различными типами стальных перемычекСуществует несколько типов стальных перемычек, каждая из которых предназначена для определенной цели.
Угловые перемычкиУгловые перемычки являются стандартным вариантом. Имея форму прямого угла, они имеют множество применений. Когда у вас есть двери и окна, которые необходимо укрепить, они станут отличным выбором для обеспечения надежной поддержки.
Компания South Atlantic хранит большой ассортимент угловых перемычек A36 отечественного производства размером от 3 x 3 x 3/16 до 6 x 4 x 3/8.
Мы также можем нарезать материалы в соответствии с вашими требованиями и добавить отверстия, где это необходимо.
Карнизные перемычки, предназначенные для поддержки конструкции крыши, изготавливаются в соответствии со стандартами Международного строительного кодекса. Они чередуют плоские и угловые секции, чтобы лучше поддерживать наружную облицовку кирпичной кладки на конструкции наклонной крыши. В South Atlantic мы предлагаем стандартные и нестандартные размеры для различных типов крыш и потребностей в поддержке.
Перемычки из гнутого кирпичаПеремычки из гнутого кирпича специально разработаны для поддержки проемов в, как вы уже догадались, кирпичных конструкциях. Доступные в исполнении из горячеоцинкованной или грунтованной стали, они профилированы с двумя ребрами для большей прочности и стабильности.
При добавлении дверей, окон или других проемов к конструкции из самых тяжелых материалов необходима прочная опора.
Вот почему мы в компании South Atlantic тщательно изготавливаем перемычки из гнутого кирпича, чтобы обеспечить наиболее надежную стабилизацию для ваших кирпичных проектов.
Выше мы коснулись стандартных размеров, доступных для стальных перемычек, но есть еще несколько вещей, на которые следует обратить внимание, когда дело доходит до поиска перемычек нужного вам размера. ваш проект. Не все проекты требуют материалов стандартного размера, а некоторые случаются сразу же, как возникают нехватки поставок и задержки с доставкой.
Но в Южной Атлантике вы можете рассчитывать на стальные материалы как специального, так и стандартного размера, когда они вам понадобятся! Мы построили прочные отношения с американскими сталелитейными заводами за десятилетия нашего бизнеса. Мы гордимся тем, что поддерживаем американские компании и рабочих, и мы не менее гордимся тем, что предоставляем надежные материалы для проектов наших клиентов.
Итак, если вам нужна простая стальная перемычка, которую вы больше нигде не найдете в наличии, или изготовленный на заказ набор перемычек из оцинкованной стали со специальными отверстиями, вы можете позвонить нам. Наши прямые связи с близлежащими заводами означают, что мы можем доставить сталь любого размера в течение 10-14 дней, в наличии или нет, вместо того, чтобы откладывать ваш проект на недели, пока вы ждете.
Различная обработка: сравнение необработанных, окрашенных и горячеоцинкованных перемычекИтак, теперь вы знаете, стальные перемычки какого размера и формы вам нужны, но теперь пришло время определиться с обработкой. При рассмотрении стальных перемычек существует три основных варианта: голые, окрашенные или стальные перемычки, оцинкованные горячим способом. Вот как они сравниваются:
Необработанные стальные перемычки: низкая стоимость при высоком риске Необработанные перемычки могут показаться заманчивым вариантом на первый взгляд, поскольку они стоят меньше, чем обработанные аналоги.
Но работать с голой сталью рискованно. В большинстве районов Соединенных Штатов голые стальные перемычки быстро разрушаются, делая здание уязвимым для различных типов смещения и коррозии.
Без защитного покрытия на стальных перемычках ваше здание может подвергнуться окисному домкрату. Окисление или ржавчина возникают, когда коррозия перемычки вызывает сильное расширение, растрескивание или смещение кирпичной кладки. Когда это происходит вокруг проема, вся окружающая стена также подвергается риску. Это не только наносит эстетический ущерб, но и может сделать здание небезопасным.
Два других варианта являются более безопасным вложением.
Окрашенные стальные перемычки: основное покрытие для базовой защиты Окрашенные перемычки — это небольшой шаг вперед по сравнению с чистой сталью. Краска технически обеспечивает барьер против ржавчины. Однако краска требует ухода, и большая часть перемычки после установки недоступна. Кроме того, если какая-либо часть лакокрасочного барьера поцарапана или поцарапана во время обращения или установки, она уже скомпрометирована.
Из-за этого кровотечение ржавчины может произойти в течение нескольких недель. Поскольку это происходит до истечения срока гарантии строителя, ваша компания будет нести ответственность за ущерб и ремонт.
Для ваших строительных проектов есть лучший вариант: перемычки из оцинкованной стали.
Перемычки из оцинкованной стали: максимальная защита для дальних перевозокДолговечность и коррозионная стойкость оцинкованной стали делают ее лучшим выбором для постоянной защиты здания.
Использование перемычек из оцинкованной стали гарантирует, что возводимая вами конструкция выдержит испытание временем. Он не будет подвергаться смещению, которое может сделать здания небезопасными. Он не начнет выглядеть ветхим, так как ржавчина снаружи покрывается пятнами через пару лет после завершения строительства. И годы спустя входы, проемы и окружающие их стены будут такими же прочными, как и через неделю после их постройки.
Где купить стальные перемычки Поскольку структурная целостность кирпичной кладки зависит от надежности стальных перемычек, важно покупать их у надежного поставщика.
