При установке винтовых свай на проектную глубину не всегда удаётся добиться одинаковой высоты их расположения над поверхностью грунта и обеспечить идеально горизонтальную плоскость для строительства объекта.

Даже небольшие перекосы могут негативно сказаться на долговечности здания. Поэтому был найден простой выход из данной ситуации – выполнять срубку или срез оголовок опоры для каждой винтовой сваи.

Размер оголовков может быть идентичным поперечному сечению свай, но при этом иметь различные формы: круглую, квадратную, многоугольную или тавровую. Проектировщик выбирает подходящую форму в зависимости от особенностей проекта с целью обеспечения прочного соединения с деталями ростверка или несущей конструкции.

Виды наголовников винтовых свай

После среза оголовков винтовых свай на них необходимо закрепить наголовники, которые подразделаются на следующие типы:

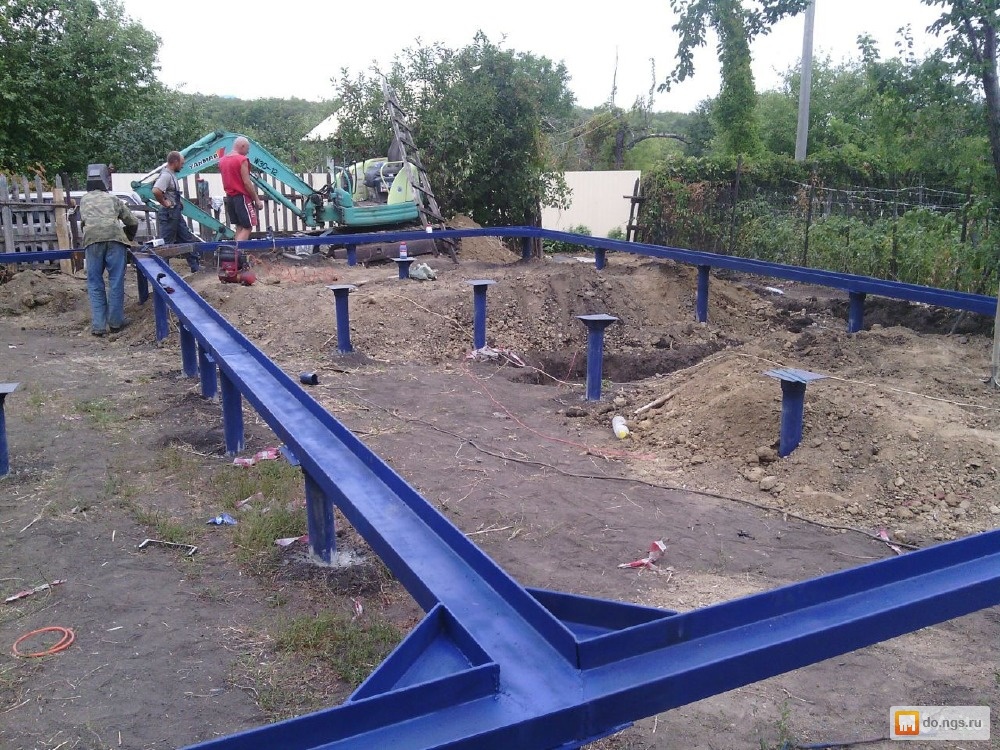

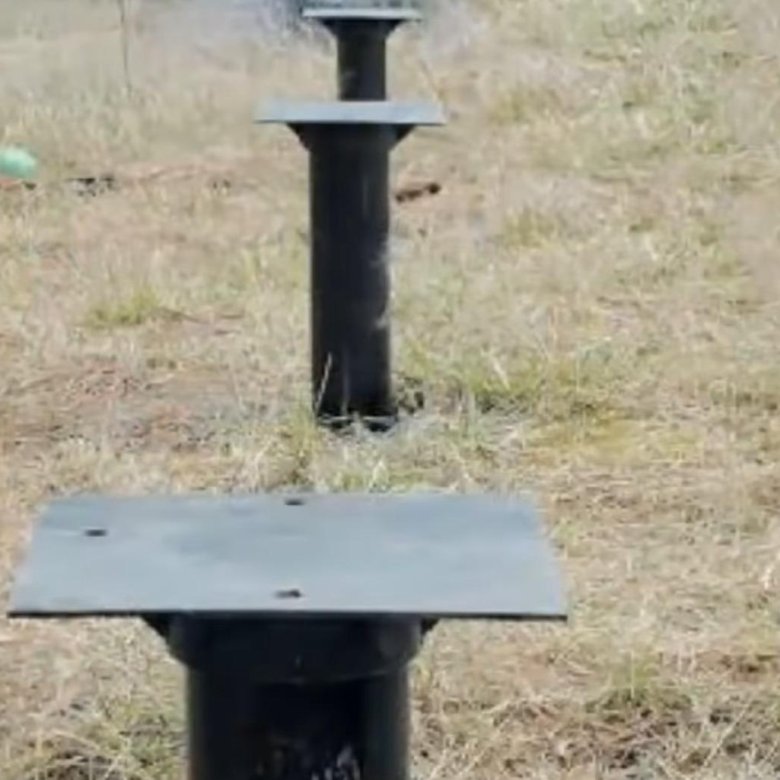

1. Т-образные. Для закрепления их устанавливают во внутреннюю часть сваи и приваривают к оголовкам либо закрепляют на болты. Верхняя часть предназначена для закрепления плитного или балочного ростверка.
2. П-образные. Одеваются поверх опоры и крепятся к внешней части сваи. При этом важным условием для монтажа является совпадение внешнего размера сваи с внутренней частью оголовка для создания неподвижной конструкции. Предназначен для установки только балок ростверка, ширина которого равна ширине крепления опоры.

Выбор сварного соединения для наголовников обусловлен максимальной прочностью и возможностью изоляции внутренней части сваи от внешней среды. Исключение негативного воздействия на внутреннюю конструкцию опор позволяет добиться максимально возможного срока их службы.

Разъёмное соединение на болтах способно выдерживать меньшие нагрузки, чем в случае применения сварки, однако позволяет многократно применять опоры и переносить объект на новое место без повреждения конструкции. Поэтому их применяют для строительства малоэтажных зданий и вспомогательных объектов.

Методы срубки оголовков

Срубка оголовков свай может выполняться одним из следующих способов:

• ручным, с применением портативных инструментов;
• автоматическим режущими фрезами;
• специализированным гидравлическим оборудованием.

Выбор определённой технологии зависит от объёма работ, требований к точности обработки и наличия достаточного места для применения конкретного инструмента.

Ручной метод

Обработать оголовки свай ручным способом достаточно сложно и трудозатратно. Поэтому данный способ неприменим при строительстве ответственных сооружений, но вполне оправдан при возведении ограждений, малоэтажных зданий и подсобных построек. Он отличается дешевизной и отсутствием необходимости привлечения специалистов со спецоборудованием.

Для ручной срубки винтовых свай применяют гидравлические ножницы. Процесс отличается простотой и не требует наличия квалификации рабочих. Его суть заключается в следующем:

1. На сваю одевается и фиксируется специальная насадка в форме кольца на линию среза.
2. Ножницами отрезается лишняя часть опоры вдоль насадки.

Вся процедура срезания займёт не более 15 минут, в зависимости от диаметра сваи. Однако качество среза при этом не будет идеальным и потребуется дополнительная обработка.

Метод с применением режущих фрез

Оборудование для срезки оголовков при помощи фрез применяется для любых типов свай, выполненных из любого материала. Это позволит на одной стройплощадке возводить различные объекты благодаря универсальности инструмента.

Срезка может производиться в ручном или автоматическом режиме, что позволяет профессионалу выполнить работу максимально точно и качественно. Основная сложность метода заключается в правильном выборе подходящего резца и его позиционировании относительно винтовой сваи.

При выборе фрезы по размеру больше внутреннего диаметра опоры велика вероятность повредить режущую часть из-за перегрева или стенки сваи, которые могут потерять механические свойства из-за неправильного температурного режима.

Меньший диаметр фрезы не позволит выполнить качественный разрез. Поэтому рекомендуется использовать фрезу с диаметром, равным толщине стенок, и грамотно выбирать режимы работы инструмента.

Последовательность действий следующая:

1. Проводится разметка свай.
2. Подбирается резец под конкретные условия работы.
3. Настраивается инструмент на необходимое количество оборотов.
4. Производится срезание по кольцу либо к центру сваи.
5. Через определённые промежутки времени делается пауза для остывания кромки фрезы.

Если применять инструменты с водяным охлаждением фрезы, то можно существенно повысить производительность труда за счёт отсутствия необходимости периодических остановок.

Посмотрите видео, как производится обрезка сваи с помощью резца.

Метод среза оголовков при помощи гидравлического оборудования

В отличие от предыдущих двух методов, способ с использованием гидравлического оборудования выгодно отличается не только универсальностью применения, а и высокой точностью срубки винтовых свай.

Навесное оборудование может быть легко смонтировано на любую технику с гидравлическим приводом достаточной мощности, например, экскаватор или трактор. Это позволяет существенно экономить финансы на аренде дополнительной техники, а также не загромождать место на стройплощадке.

Принцип работы гидравлической срубки заключается в закреплении поршней с резцами по диаметру сваи, которые одновременно и синхронно воздействуют на материал и, таким образом, удаляют лишнюю часть опоры.

Когда режущий зуб упёрся в стенку сваи с одной стороны, то зуб с противоположной стороны увеличивает своё давление. Благодаря такой последовательности работы механизмов достигается равномерный срез с высокой точностью.

Рекомендуем посмотреть, как производится обрезка сваи с помощью гидравлического оборудования.

Технология приваривания оголовка

Для приваривания наголовника необходимо провести подготовительные работы. Они заключаются в удалении защитного покрытия с винтовой сваи в месте сварки. Для этого применяют болгарку со специальной насадкой либо щётку по металлу. После этого проверяется строительным уровнем качество среза и при необходимости выполняется корректировка.

Сварка производится с применением электродов с размером сечения 3 мм. Величина тока должна быть в пределах 95-100 А. Выставляется наголовник в вертикальное положение, а затем по диаметру опоры формируется три точки сварки, которые позволяют временно закрепить конструкцию. После этого формируется сварной шов вдоль разметки.

Сварной шов следует выполнять так, чтобы оставался не заваренным отрезок длиной 1-2 см. Такое решение позволит обеспечить вентиляцию внутренней части опоры с целью предотвращения образования в ней конденсата.

Заключение

Оголовок винтовой сваи играет важную роль в конструкции столбчатого основания, так как позволяет обеспечить надёжное крепление наголовника и прочную опору для восприятия нагрузки здания с целью её равномерной передачи грунту. Подготовка оголовка винтовых свай под установку наголовника является важным этапом закладки свайного фундамента.

Она требует особой аккуратности и внимательности при проведении проверок качества каждого этапа. Для выполнения срубки оголовка нужно тщательно выбирать подходящий метод в зависимости от множества влияющих факторов.
