Винтовые сваи серии F и N, оголовки к ним. Особенности и отличия. — Домина

Из модельного ряда существует 3 основных типа окончания сваи, рассмотрим каждое из них.

1). Первая и самая популярная — F серия. На окончание приваривается круглый фланец оголовок диаметром 220мм, своего рода круглая пластина, толщиной 8мм с шестью отверстиями (16мм) по окружности и обязательно стык усиливается с помощью трёх косынок.

Закручивается такое изделие вручную или техникой, для каждого вида монтажа имеется свой чертеж переходника, который будет подключаться к этому фланцу и взаимодействовать с самой сваей.

Фото данной серии Ф-Фланец:

— Вы точно знаете на сколько сваи будут погружены в грунт, ведь в отличие от тех, которые обрезаются по месту (лопастные) — саморезные с оголовками закручиваются в один уровень и не обрезаются (в большинстве случаев), в этом так же есть и заслуга данной саморезной технологии, но оголовки дают точное понятие на сколько у Вас заглублены винты и это дает дополнительную уверенность в фундаменте.

— Стоимость фундамента не увеличивается на отдельной покупке оголовка.

— Так же, не увеличивается и его монтаж за счет сварочных работ, которые обычно требуется делать при отдельной покупке фланца, но здесь они не нужны, ведь все это «заводское». И более того, не потребуется и дальнейшая покраска антикоррозийными составами мест сварки и креплений, ведь свая оцинкована горячим методом и внутри и снаружи.

— Если в тяжелых грунтах, обычно это участки со скальными породами, где физическая возможность техники и расчетная прочность изделия могут быть бессильны против природы, все же не получится закрутить в нужный уровень, то изделие на его окончании все-таки обрезается и обязательно требуется качественная стыковка и обработка специальными составами место стыка. Из нашей практики — 1, максимум — 2 случая в год.

Ниже фото сваи серии F в разрезанном состоянии (распиле):

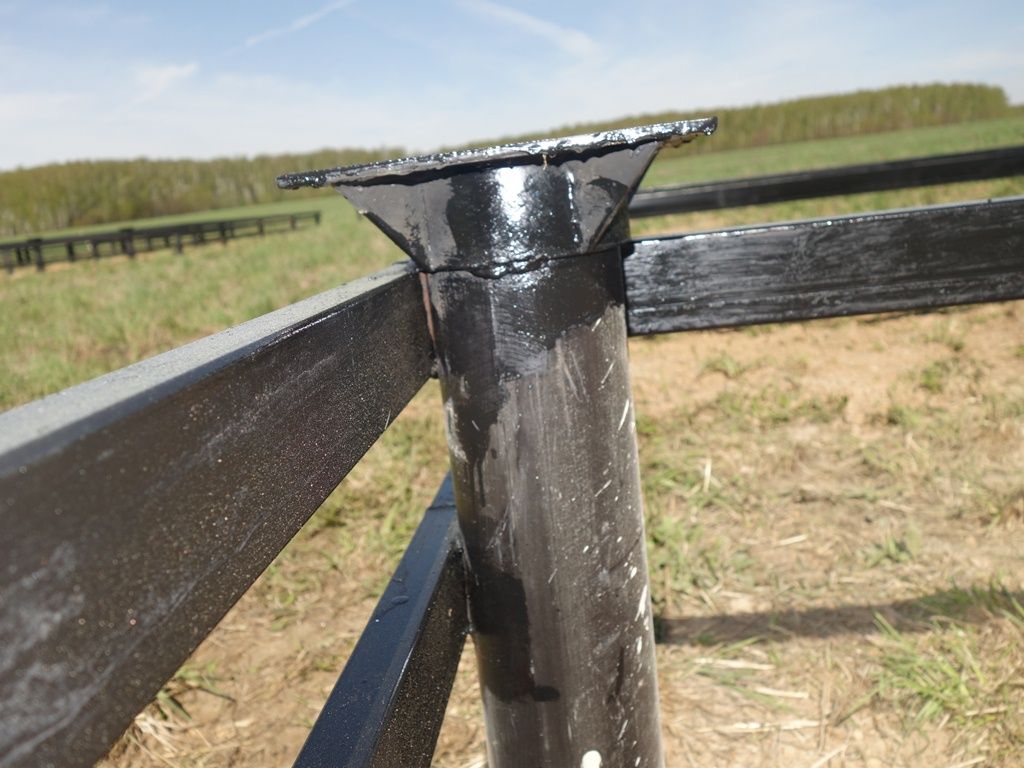

2). Вторая серия, как ее называют «заборная» — N серия. окончание является обычной трубой, но с некоторыми изменениями: делается монтажное отверстие для будущей установки и наваривается 3 усиленных гайки с определенными промежутком и во внутрь этих гаек делаются отверстия.

Именно в эти отверстия и закручиваются болты, которые фиксируют то, что будет находиться внутри это сваи. Это может быть специальный отдельный оголовок, это может быть круглая труба d=60мм, это может быть квадратная труба 50х50 и другие варианты. Каким образом болты фиксируют столб можно посмотреть на фото:

Плюсы Н серии:

— Это же и делает этот фундамент временным, если Вы хотите закрутить «времянку» и потом быстро разобрать, когда этого потребует ситуация — действительно отличный вариант.

— Возможность последующего наращивания и удлинения ствола, если такого требуют условия.

— Если была допущена ошибка на монтаже и сваю опустили ниже нулевой отметки, отдельным оголовком, который будет зажиматься внутри, можно выровнять ноль.

— Монтажное отверстие для более длинных (от 1.6 до 2.0 в сложных грунтах) свай уменьшает прочность стенки и имеется шанс свернуть и деформировать основание, если не использовать специальный переходник.

— Отдельно покупать оголовок получается не выгодно и лучше купить готовую F серию нужной длины, если позволяют грунты и условия.

3). Третий вариант, «под брус» — U серия. К окончанию приваривается П (или U) — образная пластина. Обязательно делается отверстие в стволе для последующего монтажа. В эту пластину удобно закладывать брус, имеется 5 отверстий с каждой стороны для крепления бруса к оголовку, фото:

Плюсы У серии:

— Быстрая установка, удобное использование и демонтаж. Если что-то надо быстро возвести а на подготовку нет времени — это идеальный вариант.

— Больше служат как временный фундамент на один сезон из-за своих длин.

Спасибо за проявленный интерес, надеемся, Вы найдете подходящую серию для будущего фундамента!

что такое и технология устройства

Оголовки свай служат опорой для цокольной конструкции обвязки свайного фундамента возводимого строения. После завершения процесса ввинчивания свайные полости заполняют бетонной смесью. Верхушки свай срезают специальным оборудованием до проектного уровня. Для создания единой опорной горизонтальной конструкции свайного фундамента, на которую будут опираться стены будущего строения, необходимо на верхнем окончании винтовой сваи крепить оголовок. Оголовки могут иметь разные очертания. Самая простая форма этого конструктивного элемента выполнена из металлического листа с приваренными к нему насадными кольцами с ребрами жесткости.

Содержание

Назначение оголовков

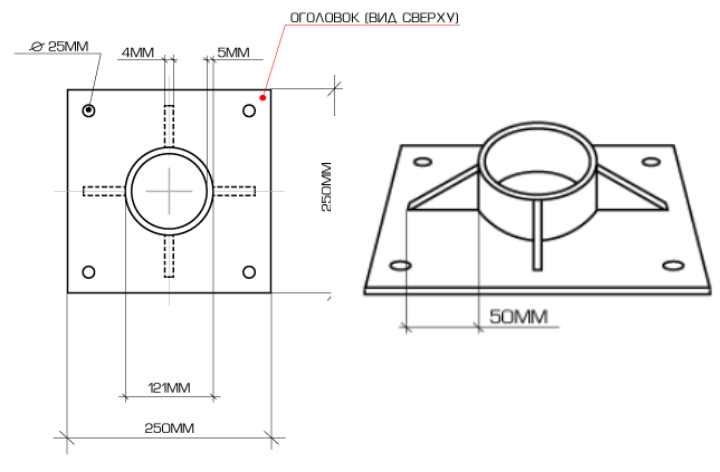

Оголовком винтовой сваи называется переходная металлическая деталь сопряжения верхнего торца свайной конструкции, изготовленная из элементов фундаментной балки или ростверков. Ростверк, металлический или железобетонный, монтируется в строго горизонтальном положении. Это условие считается обязательным для создания нормальной несущей способности свайного фундамента.

Размер оголовка выбирают в зависимости от диаметра сваи и веса опорной конструкции, которая будет непосредственно опираться на фундаментную балку. При этом его внутренний диаметр должен немного превышать наружный диаметр сваи. Это необходимо для свободного и глубокого надевания. При значительных осевых нагрузках на ростверк или фундаментную балку применяют усиленные оголовки.

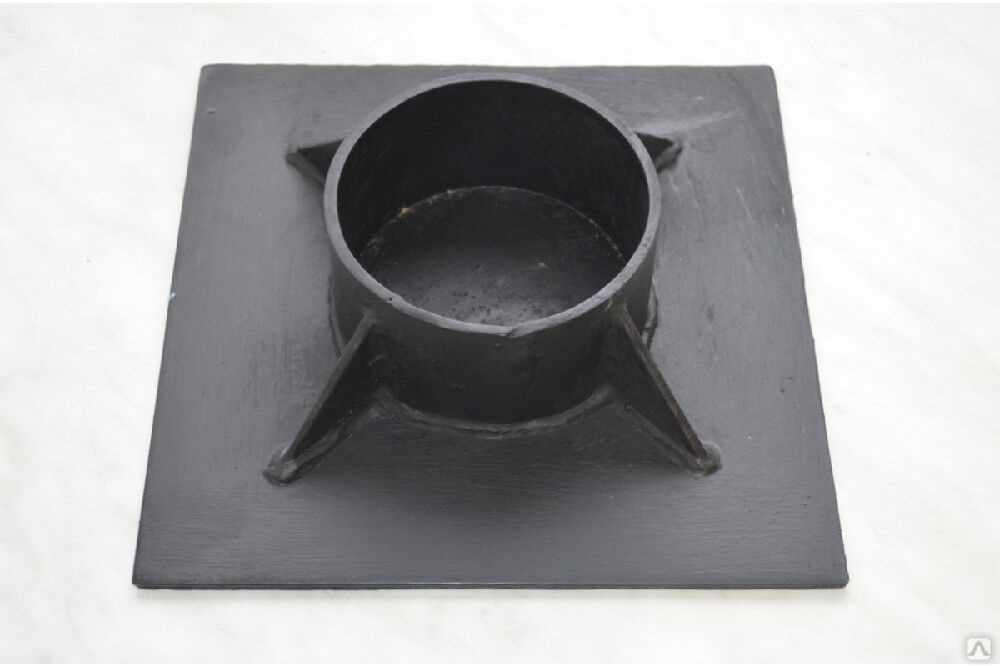

Чтобы сделать усиленный вариант такой переходной детали, необходимо к конструкции оголовка приварить 4 стальные «косынки» с антикоррозийным покрытием.

Виды и формы

Размеры и контур поперечного сечения оголовка, как правило, совпадает с размерами сваи и может иметь различную форму: круглую, квадратную, тавровую и прямоугольную. Соединение его со сваей или фундаментной балкой может быть П-образным или Т-образным:

1. Т-образный оголовок. Такой вид изделия чаще всего применяется в строительстве из-за его универсальности. Монтаж Т-образного оголовка производится методом сварки или при помощи болтов, которые фиксируются к верхней части сваи. На верхнюю полочку оголовка устанавливается и закрепляется фундаментная балка или плитный ростверк.
2. На П-образных изделиях монтируются только балки фундамента. При этом толщина П-образной скобы должна обязательно совпадать с толщиной балки.

Чтобы сделать правильный выбор оголовка, желательно посоветоваться со специалистами–строителями, которые помогут подобрать нужное и качественное изделие.

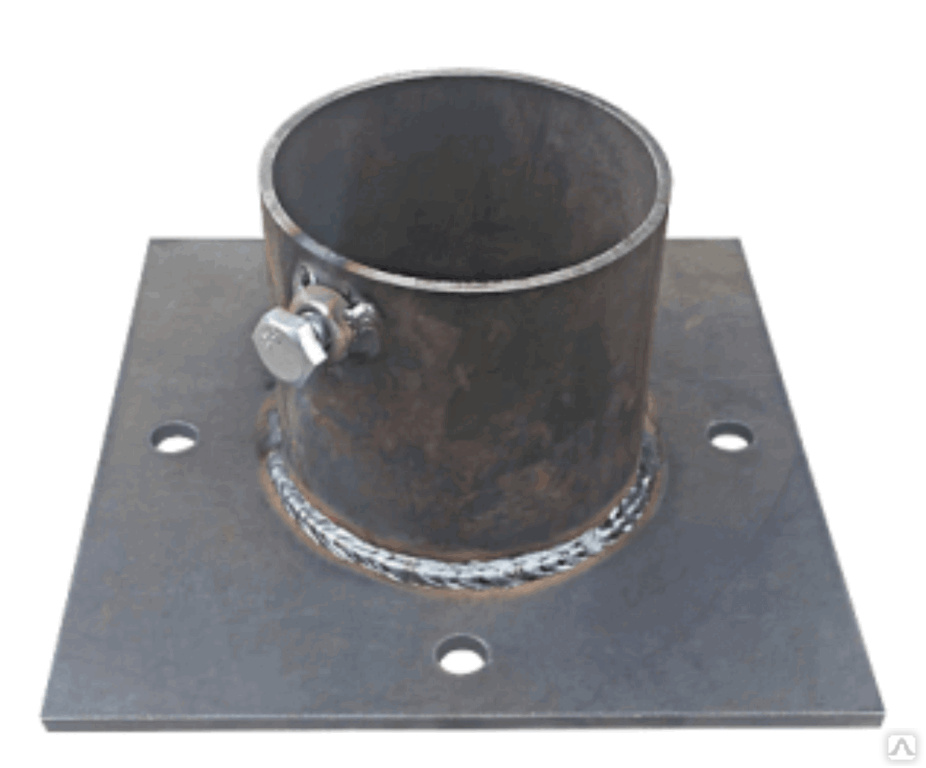

Разъемное соединение на болтах способно выдерживать меньшие нагрузки, чем в случае применения сварки, однако позволяет многократно применять опоры и переносить объект на новое место без повреждения конструкции. Именно поэтому их используют при возведении малоэтажных зданий и вспомогательных объектов.

Типы оголовков по методу крепления

Оголовки для винтовых свай по способу крепления подразделяют на:

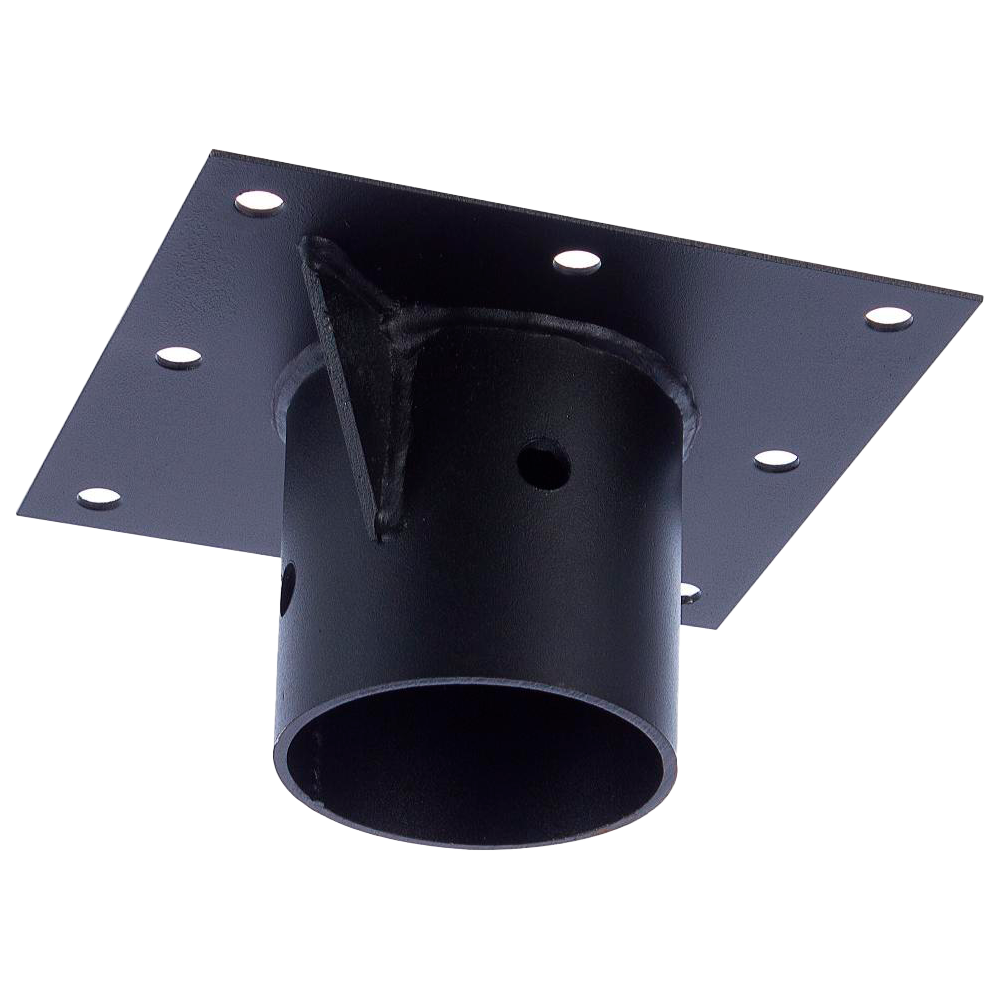

• Съемные используются при ручном монтаже опорной конструкции. Также их рекомендуют выбирать при устройстве свайных фундаментов на тяжелых грунтах. При вкручивании сваи только до уровня промерзания грунта ее верхнюю часть обрезают и надевают съемный оголовок. Конструкция съемной переходной детали, как правило, выполнена в виде стакана с приваренной квадратной пластиной, на которой расположены треугольные металлические пластины. Съемные изделия бывают следующих размеров: 150 мм х 150 мм, 200 мм х 200 мм. Оголовки для угловых свай имеют большее сечение, например, 150 мм х 300 мм или 200 мм х 400 мм.
• Если при ввинчивании свай используется ямобур, то в этом случае применяют оголовки приваренного типа. Полость сваи с таким типом наголовника защищена от попадания воды и меньше контактирует с атмосферным кислородом, что значительно увеличивает срок службы свайного фундамента. Размеры круглых оголовков приваренного типа могут иметь диаметр 150, 200 и 250 мм.

Монтаж методом срубки

После установки свай в грунт, необходимо хвостовые части привести к единому горизонтальному уровню для устройства горизонтальной обвязки. Такую процедуру можно выполнить методом срубки или обрезки ненужного участка сваи. Для этого строительным уровнем (лазерным или гидроуровнем) отмечают проектную отметку и последовательно передают ее на каждую сваю.

Если изделие изготовлено из железобетона, то можно срубить лишнюю часть сваи отбойным молотком. Такой вариант считается самым дешевым, правда, не всегда эффективным. Часто для этих целей используют более дорогое оборудование – гидравлические ножницы, которые дают четкую линию реза и увеличивают производительность труда. В этом случае срубка будет происходить значительно быстрее.

На срубку голов свай с применением гидравлических ножниц уходит значительно меньше времени, примерно 5–10 минут. Такая высокая производительность достигается за счет особого устройства гидроножниц: кольцевая насадка устанавливается по отмеченному уровню на верхнюю часть сваи. Благодаря этому его режущая кромка легко отделяет арматурный каркас от бетонной оболочки идеально ровно.

Срубка оголовков свай проводится вертикальными движениями, не трогая при этом каркас из арматуры.

Метод срезки

Методика резки свай считается универсальной. Ее разрешается применять к деревянным, железобетонным и металлическим изделиям. Для осуществления процесса резки достаточно выбрать подходящую насадку.

Срез может осуществляться вручную или при помощи станочного устройства для работы. Обычно для этих целей используют режущие инструменты, например, ленточную, дисковую пилу или болгарку. Методика срезки идентична для каждого инструмента и состоит из следующих видов работ:

1. Для начала при помощи маркера необходимо отметить линию среза.
2. После этого при помощи выбранного электрического инструмента по намеченной линии проделывают борозду для калибровки. Двигать инструмент рекомендуется по прямой к центральной части изделия или по кольцу. Для того чтобы обезопасить этот процесс необходимо периодически обрабатывать инструмент охлаждающей жидкостью.

Установка методом сварки

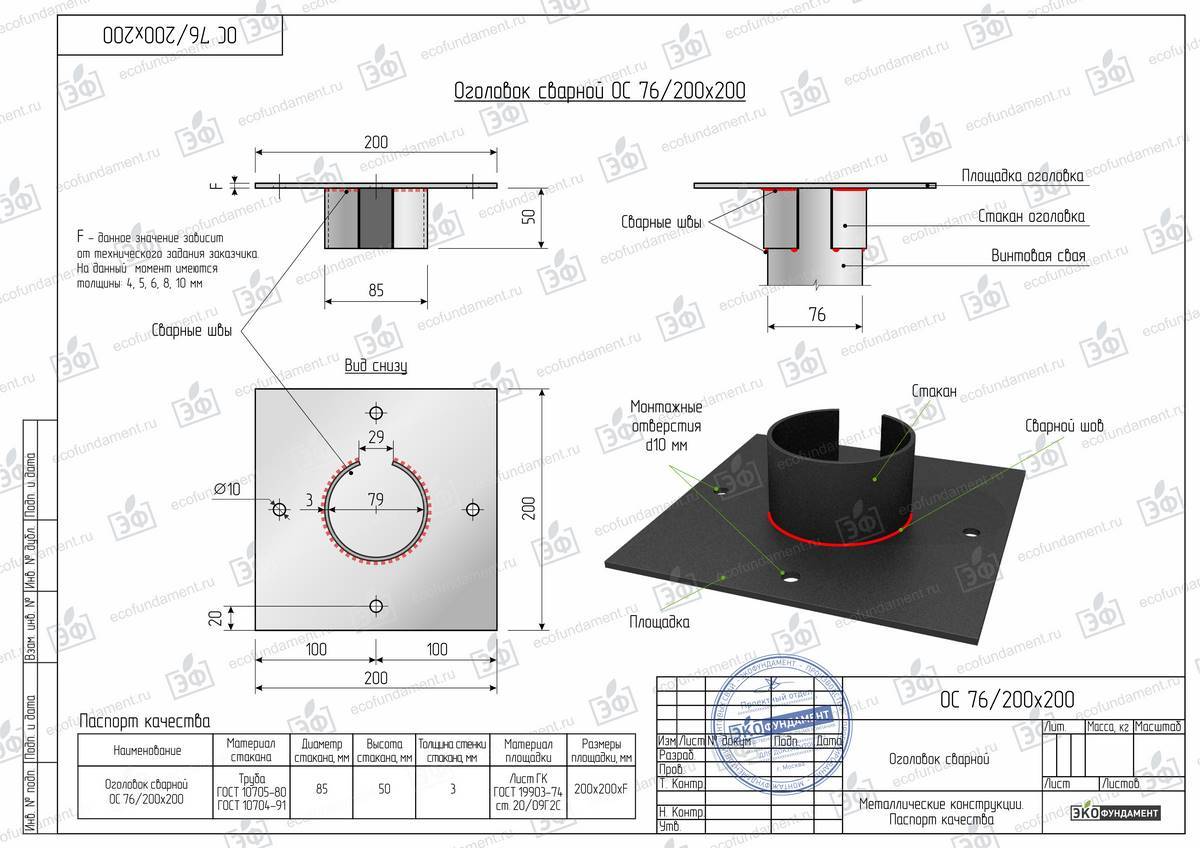

Фундамент свайного типа считается окончательно смонтированным в том случае, если на каждой свае будет зафиксирован определенный вид оголовка. Места, где будут устанавливаться эти конструктивные элементы, перед выполнением сварочных работ рекомендуется тщательно очистить от лакокрасочных материалов. Для этих целей можно воспользоваться щеткой по металлу или болгаркой. Далее оголовок устанавливают на верхний обрез изделия. При этом следует обязательно проверить горизонтальность при помощи строительного уровня. В том случае, если будут обнаружены отклонения, то необходимо обязательно найти причину неравномерного проседания и устранить ее. Для обварки промежуточных деталей используют электроды 3 мм. Сварочные работы производят следующим образом:

1. Монтируемый оголовок для винтовой сваи устанавливают горизонтально.
2. На следующем этапе производят контактную сварку по трем или четырем точках.
3. После этого производят сварку по всей длине окружности сваи. При этом необходимо оставлять зазор около 1-2 см. Это необходимо для того чтобы обеспечивать вентиляцию и не допустить образование конденсата.
4. На завершающем этапе производят очистку сварного шва при помощи молотка. Далее сваю с оголовком покрывают грунтующим составом и окрашивают.

Головки для винтовых свай для забивки свай, бурения фундаментов и анкеровки винтов

Предлагает лучшую в отрасли гарантию на торсионные головки-
SD-XD: 1 год на редуктор, 1 год на двигатель и 1 год на производителя
Ручной: 1 год на редуктор и 1 год на двигатель

Ассортимент анкерных приводов Digga Mega не для слабонервных — идеально подходит для винтовых анкеров и подрядчиков по бурению фундамента. Это максимальная производительность с мегавысоким крутящим моментом до 200 000 Нм. Головки для закручивания винтовых свай Digga, также называемые анкерными приводами, используют превосходные по объему и высокоэффективные Радиально-поршневые двигатели обеспечивают постоянную и эффективную работу день за днем, неделю за неделей. Они были разработаны и изготовлены собственными силами из высококачественных материалов специально для жестких условий установки винтовых свай.

Инновационная компактная конструкция Digga и ведущие в отрасли инновации делают эту линейку торсионных головок лучшим выбором в отрасли для анкерных применений. С ведущими мировыми технологиями в качестве стандартных включений, таких как Клапан управления энергией (ECV) , который предотвращает быструю декомпрессию масла, вызванную отдачей сваи, и встроенный Клапан сброса давления (PRV) , чтобы вы были уверены в том, что ваши инвестиции защищены.

Главная машина будет работать в наиболее эффективном диапазоне мощностей, сводя к минимуму износ, оптимизируя производительность и обеспечивая максимальную отдачу. Мы предоставляем решения для экскаваторов различных марок и моделей, включая экскаваторы Kubota, Bobcat, Cat, JCB, Case Komatsu, Kobelco, Takeuchi, Volvo и Doosan.

Технические характеристики привода Supa

Винтовые регулируемые сваи с сопротивлением подъему

Оголовки регулируемых свай обладают многими существенными преимуществами. Система, устанавливаемая с помощью резьбовых стержней, обеспечивает гибкость выравнивания, что позволяет выполнять более быструю и легкую установку и имеет большую погрешность измерения.

К сожалению, винтовые (винтовые) сваи с регулируемым оголовком редко отвечают современным инженерным требованиям. Почти во всех случаях регулируемые оголовки не крепятся к сваям, а остаются на месте под действием силы тяжести. В результате эти головы уязвимы для сильных ветров, наводнений и других природных явлений. По этой причине незафиксированные головки кодируются редко, хотя они по-прежнему преобладают среди неосведомленных покупателей.

Регулируемые оголовки GoliathTech: разумный выбор

Желая дать строителям лучшее из двух миров, инженеры GoliathTech разработали систему винтовых свай с регулируемым оголовком, которая соответствует всем инженерным требованиям на сжатие, растяжение и поперечное смещение. Система сочетает в себе резьбовой стержень с приемником, который крепится к спиральной свае с помощью болтов.

И поскольку она запатентована, это единственная система винтовых свай, которая одновременно имеет регулируемую головку и полное сопротивление подъему, что соответствует коду. Эксклюзивное решение предлагает строителям душевное спокойствие, а владельцам строительных франшиз невероятное конкурентное преимущество.

Анатомия инноваций

Чтобы обеспечить максимально прочную опору, GoliathTech использует оцинкованную сталь 60KSI для свай и оголовков и сталь 90KSI для своих стержней. Винтовые сваи, установленные глубоко в землю ниже уровня промерзания, имеют заполненные полиуретаном трубки, которые предотвращают накопление льда внутри.

И, как уже упоминалось, для предотвращения бокового и вертикального смещения регулируемые оголовки свай оснащены запатентованной системой крепления на гайках, которая позволяет устанавливать конструкцию непосредственно на сваи. Оригинальная конструкция обеспечивает нулевые перемещения, поддерживая при этом необходимые нагрузки.

Дополнительные преимущества винтовых свай

Винтовые (винтовые) сваи GoliathTech, помимо запатентованных регулируемых оголовков, обеспечивают исключительное удобство на стройплощадке во всех отношениях:

• Съемные, они могут быть установлены с минимальным ущербом для ландшафта или сооружений
• Без бетонирования означает , что вы можете приступить к строительству сразу после установки
• Они подходят для любого времени года, почвенных условий и ограниченного пространства
• Кронштейны на опорах стабилизируют и поднимают затонувшие строительные конструкции
• Несколько вариантов спирали и размеров труб удовлетворяют всем требованиям к растяжению и сжатию
• Превосходная устойчивость к скручиванию

Применение

Спиральные сваи GoliathTech с широкими возможностями настройки и легкой регулировки подходят для фундаментных проектов от навесов до солнечных батарей. Анкерное решение обеспечивает большую простоту строительства и инженерное превосходство по сравнению с бетонными сваями. Из-за их способности выравнивания они особенно востребованы для палуб и промышленных домов.

Винтовые сваи, на которые франчайзи может положиться, могут положиться на номер

Стоит еще раз подчеркнуть, что хотя строителям доступны незакрепленные регулируемые сваи, это не означает, что они должны кодировать. Фактически, существует очень мало случаев, когда Национальный строительный кодекс не требует сопротивления поднятию конструкции.

Например, сопротивление поднятию необходимо, если конструкция находится на высоте более 24 дюймов от земли, пристроена к дому, имеет крышу или состоит из нескольких этажей. Другими словами, без эксклюзивной регулируемой системы головок GoliathTech с сопротивлением подъему строители должны выбирать между работой с фиксированными головками или правилами обхода. Кроме того, в ближайшие годы требования к винтовым сваям будут только расти.

Инвестиции в регулируемые оголовки свай GoliathTech по конкурентоспособной цене означают упрощение процесса закладки фундамента и одновременное страхование имущества от множества стихийных бедствий. И, как франчайзи, вы будете привратником передовой технологии, которая является сильным аргументом в пользу новых клиентов. Решение-победитель отличает строительный бизнес от качества и удовлетворенности клиентов.
