Типы и особенности оголовков для винтовой сваи, как осуществить монтаж оголовков?

На чтение 5 мин. Просмотров 1.2k.

При строительстве частного дома очень важным этапом является закладка фундаментов. Выбор данной конструкции зависит от следующих факторов:

  • От типа возводимого строения.
  • От вида грунтов, которые залегают на земельном участке.
  • От материального положения заказчика.

Если участок, где планируется строительство, имеет сложный, неровный рельеф, либо пучинистые, и заболоченный грунты, то в этом случае целесообразно будет применить свайный фундамент.

При возведении частной постройки можно применить следующие типы свай:

  • Винтовые. Представляют собой металлические трубы с винтовым шнеком в нижней части. При вращении такой сваи вокруг оси она погружаются в землю. После закручивания сваи до нужной отметки, в них заливается бетон.
  • Буронабивные. Данный тип изготавливается из бетона. Грунт пробуривают специальным садовым буром, закладывают в полученные отверстия каркас из арматуры, и заливают бетоном. В качестве опалубки выступают стенки котлована. При сыпучих грунтах можно использовать различные трубы.

Особенности оголовков

Назначение

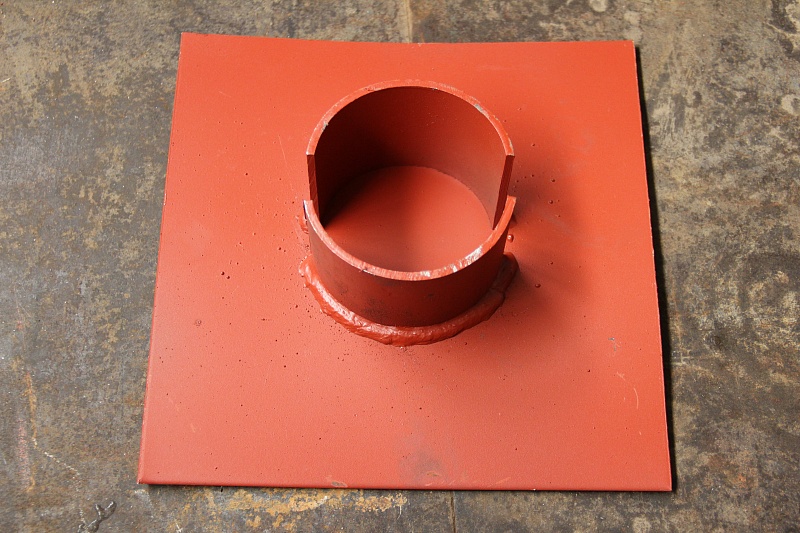

Оголовок – это опорная часть в конструкции сваи. После того как все стержни установлены, на них нужно установить горизонтальную обвязку. Стержни представляют собой трубы, как на них положить основание? Как раз для этого и нужны оголовки, которые надевают на трубу стрежня.

Данная конструкция представляет собой лист металла прямоугольной формы, к которому приварена труба с рёбрами жесткости. Данная труба по диаметру должна быть больше чем свая, чтобы свободно на неё надеваться. Пластина по периметру имеет отверстия для крепления. После устройства, на эти элементы монтируется ростверк.

Ростверк может быть по типу залегания:

  • Заглублённый.
  • Не заглублённый.
  • Подвешенный.

По виду применяемых материалов:

  • Деревянный.
  • Из металлических профилей.
  • Железобетонный.

Главным предназначение оголовка – равномерное распределение нагрузки от строения на сваи.

Типы

По типу оголовки выпускаются:

  • С круглым сечением.
  • Прямоугольного сечения.
  • Многоугольные.
  • В виде тавра.

По форме бывают:

  • П-образные.
  • Т-образные.

По способу монтажа:

  • Сварные. Оголовки привариваются к телу сваи. Сначала происходит соединение на три или четыре точки, а потом по окружности. Важной особенностью является то, что сварочный шов не замыкается, остаётся зазор, примерно тридцать миллиметров.
  • Болтовые. Крепление происходит посредством болтового соединения. Метизы для крепления лучше применять с оцинкованным покрытием.

По прочностным характеристикам:

  • Стандартные.
  • Усиленные.

Выбор данного изделия зависит от конкретных условий строительства, приобретать их необходимо с учётом проектной нагрузки.

Основные факторы, влияющие на выбор данной конструкции:

  1.  Тип и материал ростверка.
  2. Виды применённых свай.
  3. Конструкция здания.

Особенности монтажа

Срезка

Технологию срезки можно применить для стержней из любого материала. Резке поддаются и древесина и металл и железобетон. Разница заключается лишь в применяемом инструменте. При резке древесины подойдёт обычная пила.

Для металла придётся использовать машинку шлифовальную угловую. При резке бетона на данную машинку одевают специальный круг. Также можно применить дисковые пилы с различными режущими элементами.

Оборудование для спиливания может быть:

  • Ручным.
  • Станочным.

Процедуру резки можно разделить на следующие этапы:

  1. На трубе обозначат линию для срезания. Измерять необходимо с разных сторон. При отметке с одной стороны, есть опасность произвести не ровный рез. Это выяснится на этапе установки оголовка. В процессе монтажа его будет очень трудно привести в горизонтальное положение.
  2. Режущим инструментом по линии среза сначала пропиливают небольшую борозду.
  3. Далее по данной борозде происходит непосредственно отпиливание трубы.

Эта технология имеет определённые преимущества:

  • Высокая производительность работ.
  • Низкая стоимость режущего инструмента.
  • Простота выполнения, не требующая привлечения квалифицированных специалистов.

Недостатки:

  • Быстрый износ режущих дисков.
  • Данный вид работы довольно травмоопасный. Необходимо четкое соблюдение требования техники безопасности.

Установка

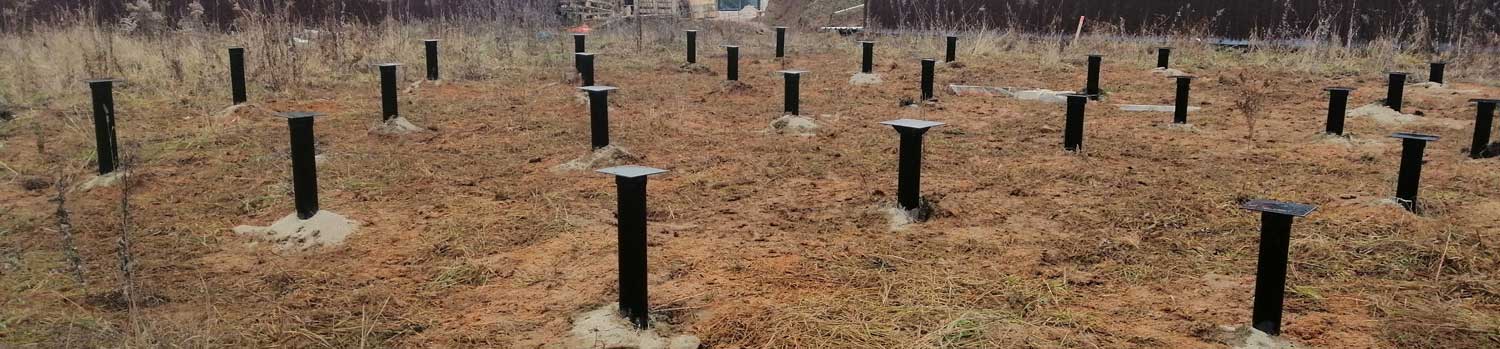

После того, как все стержни закручены до проектной отметки, и обрезаны в необходимом уровне, начинается монтаж оголовков свай. Надеваем данный элемент на стержень и отчерчиваем отметку, до которой он садится на трубу.

Снимаем элемент и очищаем трубу от верхнего края, до отчерченной отметки. Эта процедура необходима для получения качественных сварных швов. Оля очистки можно использовать машинку шлифовальную угловую, в простонародии называемую «болгарка».

После этого снова надеваем оголовок, и помощью уровня проверяем его расположение относительно горизонтальной плоскости. Данный элемент должен строго находиться в горизонте, если есть отклонения, значит, труба отпилена не ровно, и это нужно исправлять.

Дальнейший монтаж состоит из следующих операций:

  • Установка в горизонтальной плоскости.
  • Сварка конструкций в двух местах.
  • Проварка элементов по окружности, с оставлением зазора в 20-30 миллиметров. Данный технологический зазор необходим для вентилирования внутренних поверхностей изделия. Для сварки используем инверторный аппарат с силой тока примерно 90 ампер. Электроды необходимо использовать толщиной 3 миллиметра.
  • Очищение сварочных швов. Для определения качества сварки швы необходимо очистить металлической щеткой.
  • Окраска. Последний этап установки оголовков. Красим всю конструкцию. Лучше применить покрытие с защитными свойствами.

Монтаж фундаментов из винтовых свай является самым экономичным вариантом для частного строительства. При соблюдении технологии строительного производства срок службы такого фундамента не ограничен.

Установка оголовков на винтовые сваи — Секрет Мастера

Автор Master На чтение 2 мин. Просмотров 5.5k. Опубликовано

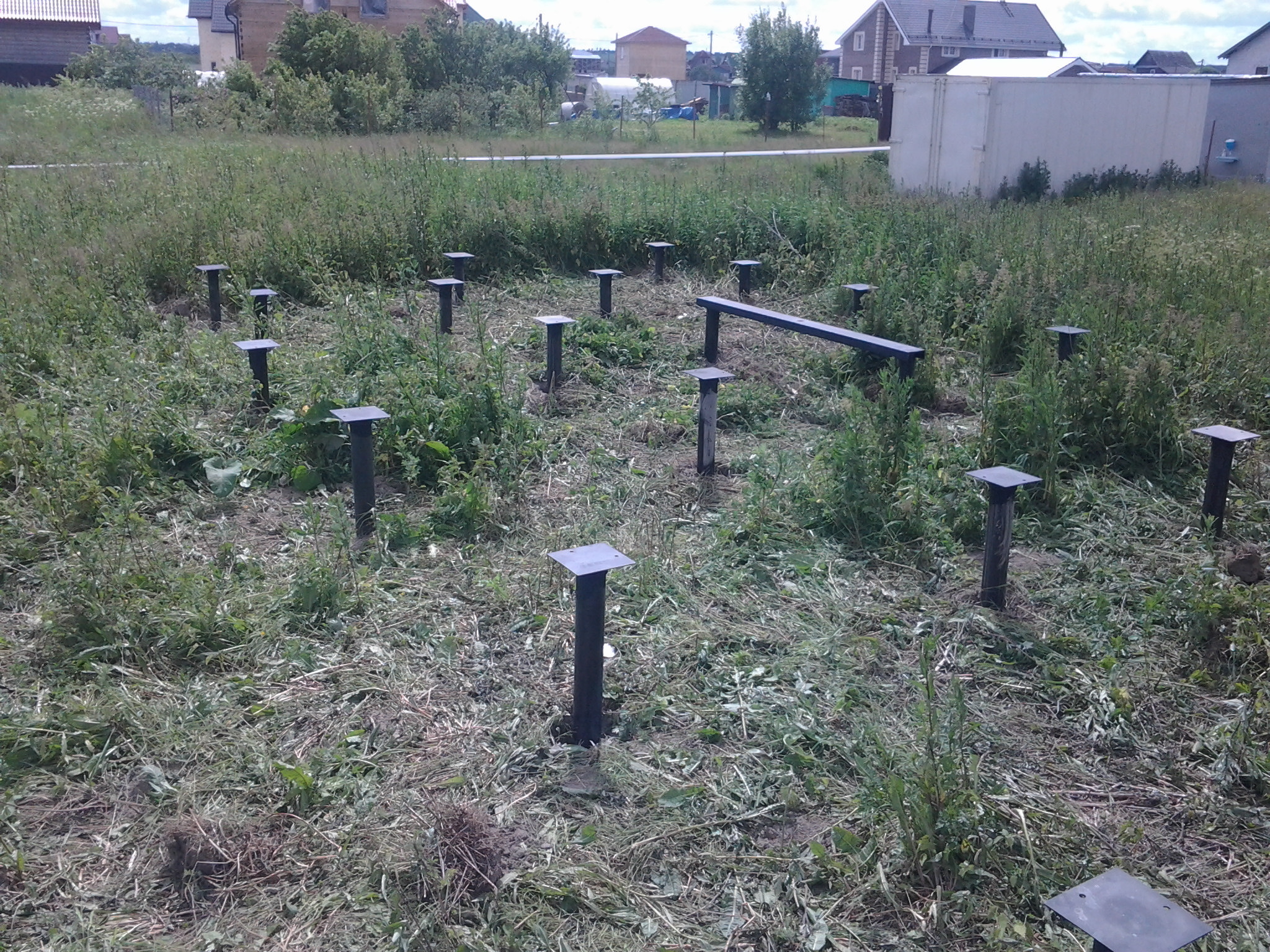

Работы по монтажу фундамента из винтовых свай заканчивает этап закрепления на каждой свае при помощи электросварки оголовка. До проведения сварочных работ место сварки необходимо зачистить от краски. Для этого берется оголовок и устанавливается на сваю. Проверьте горизонтальное положение площадки уровнями. Если площадка не занимает горизонтального положения – устраните причину неровной посадки.

Напильником отметьте край оголовка, зачищая краску до металла. Зачистку от краски проводим по намеченной линии шириной 20-30 мм, используя болгарку. Болгарка может быть оборудована либо зачистным диском, либо корд щеткой. Корд щетки хватило для зачистки краски и зачистки сварных швов 20 винтовых свай. Смотри фото и видео. Также необходимо очистить от краски и кромку оголовка, это лучше сделать зачистным диском.

Контроль положенияНанесение риски напильникомЗачистка от краски болгаркойЗачищенная полоса металлаКорд щеткаЗачистка оголовка от краски



Зачистка металла винтовой сваи своими руками / Свайно винтовой фундамент / Стройка Sekretmastera


Watch this video on YouTube

Приварка оголовка также осуществлена своими силами с применением инверторного преобразователя. Сварочные электроды универсальные 3 мм, сварочный ток 90-100 А. При длительной работе 6 А автоматы сети срабатывают через 1 минуту, при неспешной работе 10 А автоматы срабатывают редко. Сварка проводится стандартно по схеме:

1. Оголовок устанавливается в нужное положение с контролем горизонтальной плоскости.

2. Оголовок прихватывается в двух – трех местах точечной сваркой.

3. Оголовок приваривается по периметру, необходимо оставить небольшой отрезок в шве длиной 10-20 мм для вентиляции внутреннего пространства оголовка.

Контроль положенияТочечная сваркаСварной шовШов окрашенФундамент установлен



Сразу после сварочных работ, тщательно своими руками, при помощи молотка и щетки удалите шлак, можно воспользоваться корд щеткой болгарки. Пока свая еще не остыла, покройте зачищенные места краской и получите очень прочное защитное покрытие.

На главную страницу

размеры и цена от Росвинт

Описание

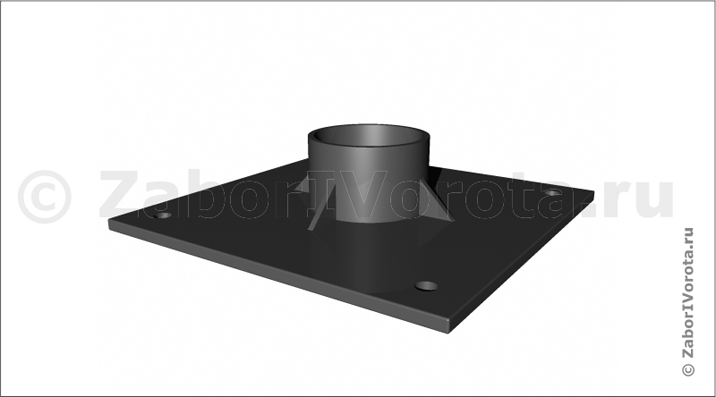

Оголовок является опорной частью винтовой сваи любого размера. Она используется для установки для установки балки ростверка или плиты.

У нас – лучшая в Москве цена на винтовые сваи и все составные элементы. Это достигается за счет наличия собственного производства и значительного практического опыта (с 2008 года).

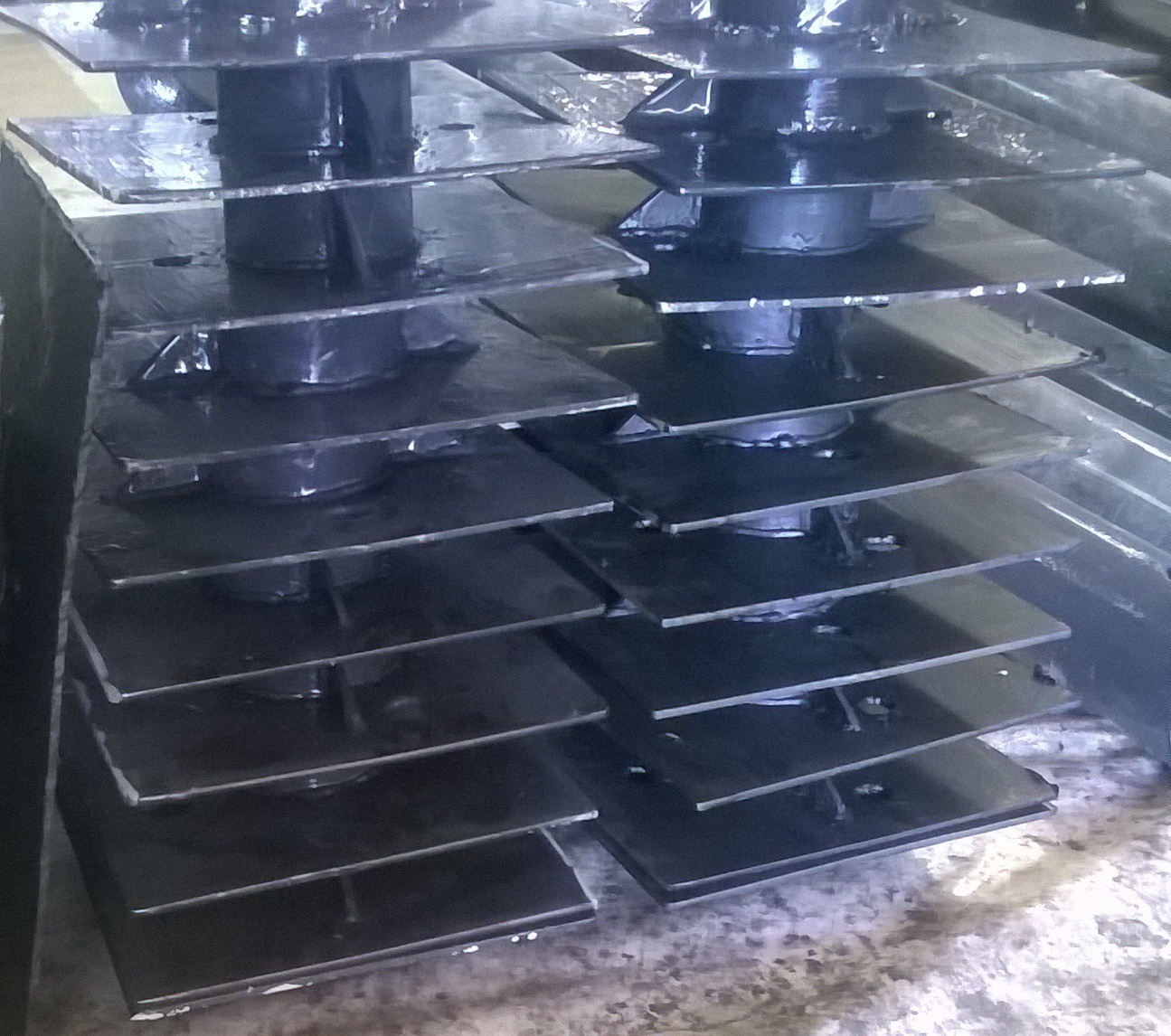

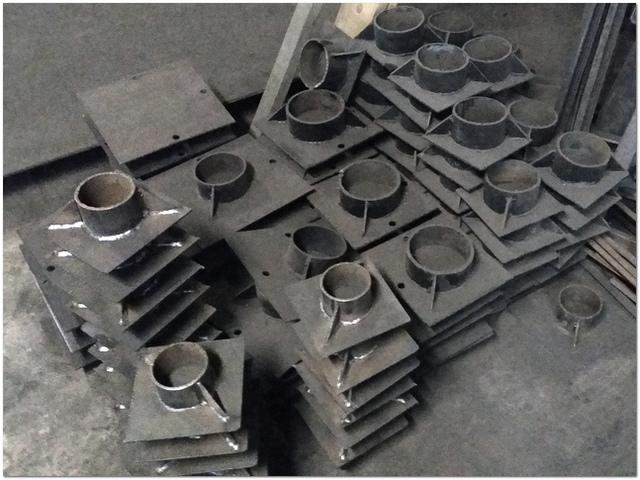

Изготавливаем качественные стальные оголовки всех необходимых размеров

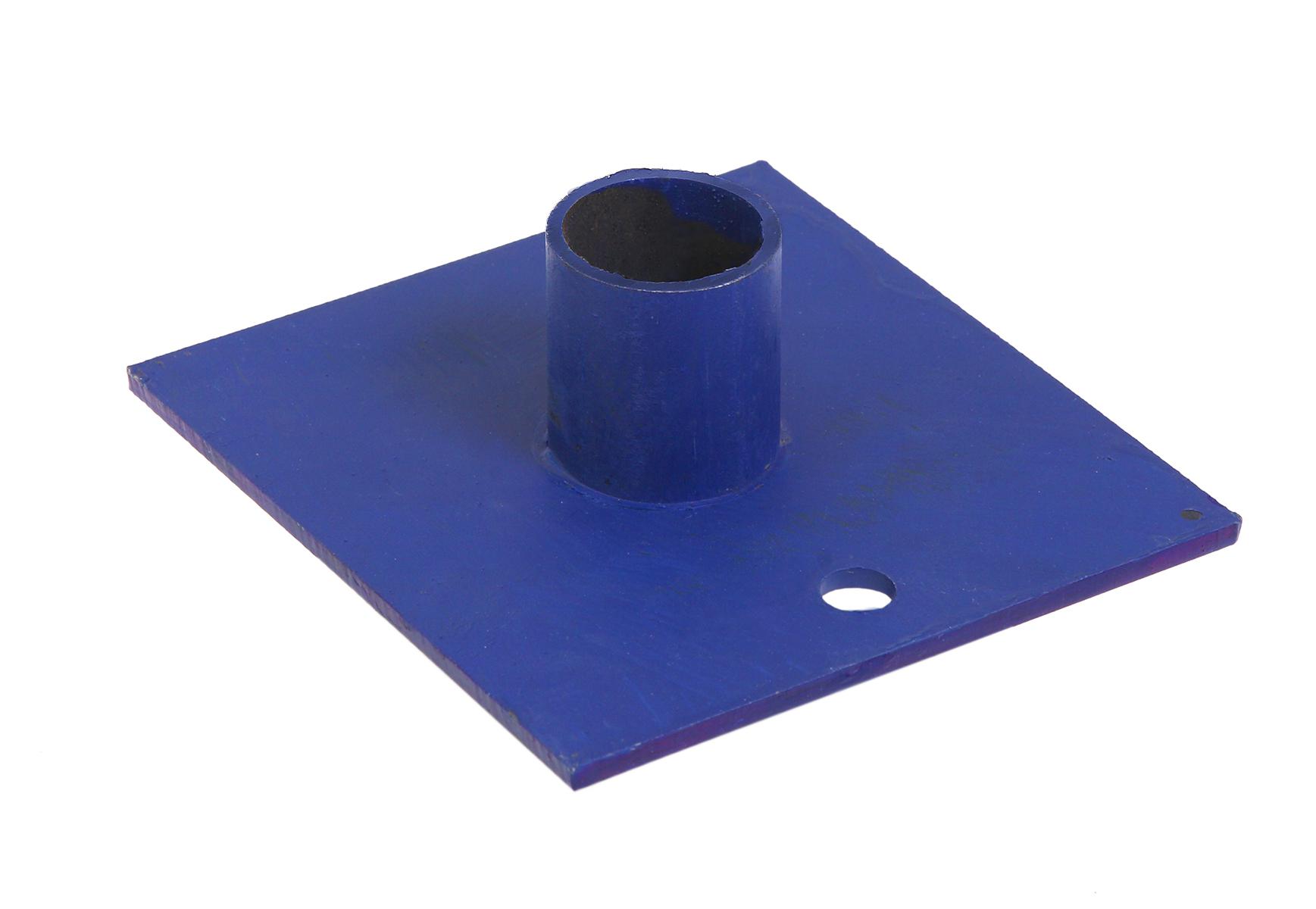

В этом разделе представлены оголовки для винтовых свай различных диаметров, которые:

  • используются в качестве платформы, жестко прикрепляемой к верхней части опоры в целях создания надежной поддержки основной конструкции;
  • обладают антикоррозийным покрытием;
  • выдерживают большие нагрузки;
  • имеют многовариантную форму (квадратную, круглую, тавровую).

Изделия нужно подбирать с учетом обеспечения необходимой несущей способности конструкции будущей постройки.

Рекомендуем использовать помощь компетентных специалистов, позвонив по номерам телефонов: +7 (495) 532-17-64 или +7 (929) 630-30-61.

Предлагаем грамотно обоснованные цены, не содержащие никаких дополнительных надбавок

У нас можно купить винтовые сваи от производителя с оперативной доставкой и установкой «под ключ». Это позволит быстро получить изделия по самой низкой (без посреднических надбавок) стоимости.

Наши мастера в любое время года профессионально произведут монтаж высокопрочного свайно-винтового фундамента (в течение одного дня), который:

  • по технологии заканчивается закреплением на каждой опоре оголовка (на него опирается балка ростверка или плита;
  • является отменной альтернативой бетонным основаниям;
  • не требует выравнивания рельефа и проведения масштабных земляных работ.

Все необходимые детали можно купить у нас, причем на самых выгодных в Москве условиях. Мы не гоняемся за единовременной сверхприбылью, а нацелены на долгосрочное партнерство, стараясь удовлетворять различные тематические потребительские запросы. Поэтому предлагаем существенные скидки постоянным клиентам (подробности изложены в одноименном разделе сайта). Оцените свою выгоду от взаимодействия с нами. Звоните прямо сейчас в целях обсуждения всех интересующих Вас деталей.

Только зарегистрированные клиенты, купившие этот товар, могут публиковать отзывы.

Оголовки свай: их назначение и монтаж

Винтовая свая представляет собой опору с приваренной лопастью (в литых сваях лопасть крепится иначе). После её установки свая обрезается на нужном уровне и на неё устанавливается оголовок, — своего рода металлический «колпак».



Назначение оголовков



Винтовая свая диаметром, например, 89 мм не имеет на торце специальных установочных отверстий, позволяющих быстро закрепить брус или швеллер. Надевающийся оголовок позволяет эту проблему решить, поскольку внутренний диаметр оголовка практически совпадает с опорой (для жесткости при одевании), а диагональ пластины оголовка превышает его в 1,5-2 раза. Это позволяет расположить брус или швеллер и прикрутить его к оголовку болтами, предварительно просверлив в оголовке отверстие.

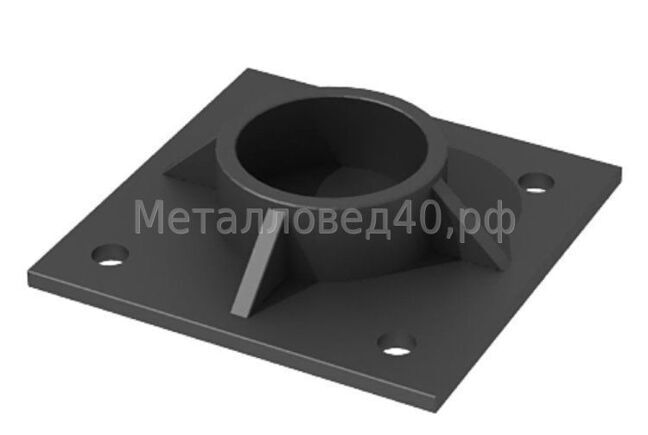

Усиленные оголовки представляют собой изделия из высококачественной стали с ребрами жесткости по всему периметру. Качество фундамента на винтовых сваях с  оголовками повышается за счет удобного крепления балок.  Возможные формы оголовков:



  • — круглое сечение;
  • — прямоугольное (квадратное) сечение;
  • — тавровая;
  • — многоугольная.



Форма оголовка может быть Т-образная или П-образная. Применение того или иного типа изделия зависит от ситуации (типа винтовой сваи, требований к фундаменту и т.д. ), потому этот вопрос лучше уточнить у специалиста. Вес классического оголовка составляет 3-3,5 кг, что важно учесть при организации доставки опор и оголовков к месту закладки свайно-винтового поля.



По типу установки оголовки могут быть:

  • — приваренные. Используются, если винтовая свая погружается ямобуром, имеют 3-6 косынок и диск. Их преимущество — во время монтажа внутрь не попадает вода и кислород, окисляющие внутреннюю часть сваи;
  • — съемные. Используются при ручном монтаже. После обрезки свай в нужный уровень такие оголовки надеваются на сваю, а после могут быть приварены. Важный момент: достаточно прихватить оголовок в 3-4-х местах. Оголовок принимает на себя всю нагрузку и лишняя варка металла снижает его несущие параметры. Приваривают же оголовок для того, чтобы исключить его случайное прокручивание при монтаже балок.



Можно создать фундамент и без оголовков, если речь идет о небольших нагрузках (строительство беседок, бани). При реконструкции старого фундамента оголовки все же лучше применять — они усилят фундамент. После монтажа оголовка все стыковочные и сварочные места  (в том числе и болтовые соединения) обрабатываются антикоррозионным составом на основе эпоксидных смол.

Винтовые сваи для фундамента и оголовки любой конфигурации вы можете заказать в компании ООО «Гермес-ЗСК», профильной деятельностью которой является их непосредственное производство. Также наша команда готова приятно удивить своих клиентов качественным и оперативным сервисом, профессиональной работой и хорошим настроением!

ООО «Гермес-ЗСК» — экономьте деньги и получайте высококлассные услуги европейского качества!

Головки для затяжки винтовых свай | Шнековый двигатель Torque Europe

Имя *

Фамилия *

Электронная почта *

Телефон / мобильный *

Название компании *

Сфера интересаСверла для земляных работШнековые насосы и удлинителиВращающие головки для винтовых свайПодъемники для твердых породДиапазон молотковКаналовочные машиныРазличные мульчерыКонвейеры для живой изгородиДробилка для бревенФуговальный станок для пнейЦемосмеситель для цементаВилы для поддоновМетла-щеткаМонитор выравниванияАлюминиевые пандусыОбщий запросДругое

Страна * AfghanistanAlbaniaAlgeriaAndorraAngolaAntigua и BarbudaArgentinaArmeniaAustraliaAustriaAzerbaijanThe BahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBruneiBulgariaBurkina FasoBurundiCabo VerdeCambodiaCameroonCanadaCentral African RepublicChadChileChinaColombiaComorosCongo, Демократическая Республика theCongo, Республика theCosta RicaCôte d’IvoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast Тимор (Тимор-Лешти) EcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEswatiniEthiopiaFijiFinlandFranceGabonThe GambiaGeorgiaGermanyGhanaGreeceGrenadaGuatemalaGuineaGuinea-BissauGuyanaHaitiHondurasHungaryIcelandIndiaIndonesiaIranIraqIrelandIsraelItalyJamaicaJapanJordanKazakhstanKenyaKiribatiKorea, NorthKorea, SouthKosovoKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMauritaniaMauritiusMexicoMicronesia, F ederated Штаты ofMoldovaMonacoMongoliaMontenegroMoroccoMozambiqueMyanmar (Бирма) NamibiaNauruNepalNetherlandsNew ZealandNicaraguaNigerNigeriaNorth MacedoniaNorwayOmanPakistanPalauPanamaPapua Нового GuineaParaguayPeruPhilippinesPolandPortugalQatarRomaniaRussiaRwandaSaint Киттс и NevisSaint LuciaSaint Винсент и GrenadinesSamoaSan MarinoSao Том и PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSudanSudan, SouthSurinameSwedenSwitzerlandSyriaTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican CityVenezuelaVietnamYemenZambiaZimbabwe

Почтовый индекс *

Пожалуйста, выберите свою основную отрасль * СтроительствоСельское хозяйствоЛандшафтный дизайн / лесоводство Другое

Да, я хочу просмотреть руководство по ценам и получать сообщения о конкретных ценах или рекламных акциях.

Я прочитал и принимаю Политику конфиденциальности

Премиум Головки для затяжки винтовых свай


Головки с крутящим моментом для винтовой сваи от 45000 до

Нм для установки винтовой сваи

Серия приводных головок для завинчивания сваи Supa Drive компании Digga, также называемых анкерными приводами, обеспечивает мощность от 45 000 до 95 000 Нм. Компания Digga производит единственные специальные головки для затяжки винтовых свай, специально разработанные для жестких условий установки винтовой сваи. Оснащенный нашим запатентованным клапаном Anti Kickback, который контролирует быструю декомпрессию нефти во время укладки фундаментных свай, вы получите максимальную долговечность и производительность вашей головки Digga Torque Head.Используя только высококачественные радиально-поршневые двигатели с высоким КПД, якорные приводы Digga эффективно используют всю доступную мощность вашей машины — Обеспечение последовательной и эффективной установки винтовых опор в течение всего рабочего дня = Больше погонных метров в земле = Максимальная отдача

Если вам нужна лучшая в отрасли производительность и надежность, а также техническая поддержка и опытное обслуживание, на которые вы можете рассчитывать, не ищите ничего, кроме Digga, чтобы удовлетворить все ваши потребности в винтовых сваях.Наша репутация была создана за 31 год качества продукции и обслуживания клиентов. Мы предлагаем решения для экскаваторов различных марок и моделей, включая Kubota, Bobcat, Cat, JCB, Case Komatsu, Kobelco, Takeuchi, Volvo и Doosan Excavators.

Характеристики
  • Компактная высококачественная коробка передач австралийского производства
  • Стандартный встроенный PRV (предохранительный клапан)
  • ECV (предохранительный клапан управления энергией) для предотвращения быстрой декомпрессии масла
    , вызванной обратной энергией, создаваемой
    при отдаче сваи
  • Имея двигатели с самым высоким объемным КПД, вы,
    , будете поддерживать последовательную и эффективную установку свай на протяжении
    рабочего дня
  • Система блокировки вала для тяжелых условий эксплуатации
  • Без сложных шлангов, клапанов или фильтрации
  • 2-скоростные приводы доступны до 380 л / мин (пиковая), нет необходимости настраивать
    вашу машину
  • 1 год гарантии на коробку передач и 1 год гарантии на двигатель
Размеры
  • Общая длина: от 1493 мм
  • Диаметр: от 600 мм

Технические характеристики привода Supa
44333 нм 51,985 нм 68018 нм 81986 нм нм
240 бар при 380 л / мин
380 л / мин при 240 бар
150 кВт 150 кВт 150 кВт 150 кВт 150 кВт
Радиально-поршневой Радиально-поршневой Радиально-поршневой Радиально-поршневой Радиально-поршневой
Включено Включено Включено Включено Включено
Включено Включено Включено Включено Включено
1493 мм 1493 мм 1493 мм 1493 мм 1493 мм
600 мм 600 мм 600 мм 600 мм 600 мм
838 кг 836 кг 836 кг 836 кг 843 кг
Квадрат 100 мм Квадрат 100 мм Квадрат 100 мм Квадрат 100 мм Квадрат 100 мм

Ручные затяжные головки с винтовыми сваями для установки винтовых свай в ограниченном пространстве

Легкая портативная динамометрическая головка с винтовыми сваями для установки винтовых свай в ограниченных пространствах или местах с ограниченным доступом, например, в местах для прогулок. Агрегаты могут приводиться в действие переносными гидроагрегатами.

За 30 лет проектирования и разработок был произведен самый высококачественный ассортимент приводов, представленных сегодня на рынке. Поддерживается ведущей в отрасли гарантией и заводской резервной копией. Планетарные приводы Digga специально разработаны для укладки фундаментов и винтовых свай, а также для установки грунтовых анкеров.

Характеристики
  • Компактная коробка передач с высоким крутящим моментом, произведенная компанией Digga
  • Легкий — для удобства передвижения —
    Идеальный привод для ограниченного пространства
  • Высокоэффективный гидравлический двигатель Eaton / Digga Geroler
  • Установленный на двигателе предохранительный клапан в стандартной комплектации (HH-6K)
  • Доступны односкоростные 8,800 Нм и 11500 Нм
  • Гарантия на коробку передач и мотор на 1 год
Характеристики винтового анкерного привода
8,849 Нм при 142 бар 14,206 Нм при 205 БАР
145 БАР при 42 л / мин 205 БАР при 70 л / мин
57 л / мин при 159 бар 70 л / мин при 205 бар
40 кг 63 кг
500 мм 612 мм
15 кВт 33 кВт
240 мм 290 мм
Стандартный НЕТ
2 дюйма, шестигранник 2. 5 «шестигранник
Переносные блоки не подходят для установки на машинах. Гарантия аннулируется при использовании на машинах.

Болтовые сваи для фундамента | Xtreme Post

Что такое винтовая свая?

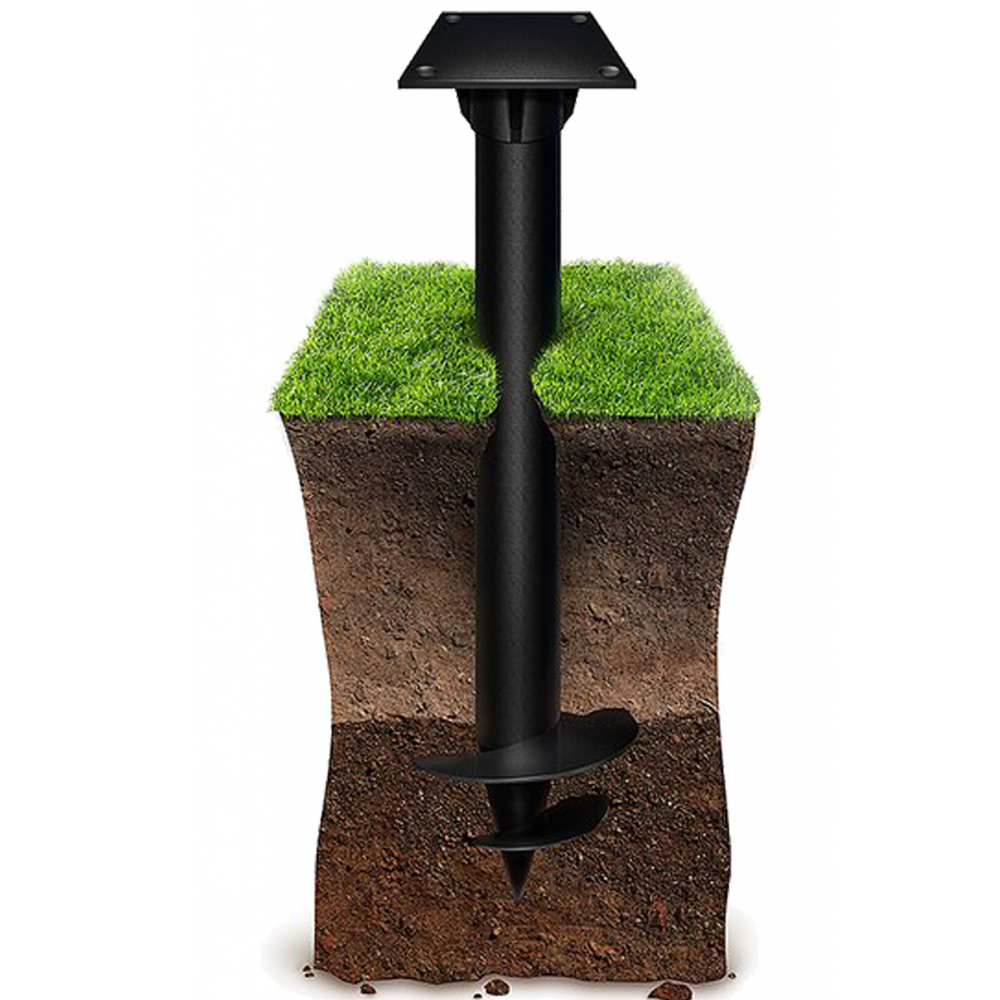

Винтовая свая — это большой металлический винт с одной или несколькими резьбой (спиральными лопастями), который прочно ввинчивается в землю и закрепляется ниже линии замерзания, что исключает смещение грунта, вызванное ежегодным циклом замораживания-оттаивания и изменениями рельефа.Винтовые сваи разработаны таким образом, чтобы оставаться устойчивыми и выдерживать погодные условия. Все винтовые сваи Xtreme Post производятся в соответствии с высочайшими стандартами качества на нашем заводе в Данвилле, Квебек. По оценке Канадского центра строительных материалов и в соответствии с духом Национального строительного кодекса, сваи Xtreme Post предлагают доступное и безопасное решение для всех ваших потребностей в фундаменте.

Фиксированные или регулируемые головки сваи

В зависимости от характера вашего проекта головка винтовой сваи может быть фиксированной или регулируемой.Один из наших экспертов посоветует вам, что лучше всего подходит для ваших нужд.

Центральный вал, адаптированный к вашим потребностям

Этот длинный винт — центральный вал с круглой стальной резьбой, приваренной к дну, — может быть адаптирован для любого типа строительства или ремонта. Центральный стальной вал может различаться по диаметру и длине, самый короткий — семь футов в длину. Один из наших специалистов по установке определит, какая винтовая свая лучше всего подходит для вашего проекта.

Резьба для точного сверления

Резьба расположена под углом для создания желаемого шага, который тщательно контролируется с помощью гидравлического оборудования.Эти резьбы являются основой системы винтовых свай и обычно называются «лопастями». Диаметр и количество лопастей определяется в зависимости от несущей способности почвы (плотности и типа) и нагрузки, которую необходимо поддерживать.

ПРЕИМУЩЕСТВА ВИНТОВЫХ СВАЙ

В Xtreme Post мы предлагаем современную, чистую, доступную, доступную и безопасную альтернативу для всех ваших потребностей в фундаменте. Наши винтовые сваи не только обладают пожизненной гарантией от мороза, но и обладают многими другими преимуществами по сравнению с обычным заливным бетоном:

До (бетонный фундамент)

Могут смещаться из-за колебаний грунта и мороза.Земляные работы необходимы для заливки бетона. Щебень и мусор. Тяжелая техника на траве и асфальте. Время ожидания затвердения бетона. Требуется много планирования. Должен быть построен до остальной части проекта.

Now (Винтовые сваи)

Гарантия защиты от мороза. Никаких раскопок не требуется. Чистый. Универсальное оборудование гарантирует, что земля не пострадает. Быстро — строительство можно начинать сразу после установки винтовых свай. Меньше затрат времени и денег, так как планирование ограничивается размещением маркеров для определения желаемого местоположения свай.Сваи можно устанавливать под существующие конструкции.

ЧТО НАБОРЫ XTREME POST APART

Десять причин для сотрудничества с нами:

  1. Каждая винтовая свая Xtreme Post устанавливается высококвалифицированным профессионалом.
  2. Быстрые сроки выполнения работ в соответствии с вашим графиком.
  3. Отличное соотношение цены и качества.
  4. Несущая способность каждой сваи подтверждается при установке.
  5. Возможна установка на любой местности (неровной, труднодоступной и т. Д.).) и в любом типе почвы (песок, глина, камень и т. д.).
  6. Винтовые сваи могут быть перемещены по мере необходимости.
  7. Винтовые сваи могут быть установлены ниже уровня воды, через горизонт грунтовых вод.
  8. Экологически безопасно: винтовые сваи можно устанавливать у воды без риска эрозии почвы или загрязнения воды.
  9. Наша техника экологически чистая.
  10. Каждая винтовая свая создается в головном офисе компании в Квебеке. Вы имеете дело напрямую с производителем.

СПЕЦИАЛИЗИРОВАННОЕ ОБОРУДОВАНИЕ

Контроль качества и опыт, накопленные за годы работы в Xtreme Post, позволили нам создавать собственное оборудование.

Меньшие размеры и универсальность нашего оборудования позволяют нам получить доступ к местам, которые труднодоступны для с традиционным оборудованием. Наше основное оборудование состоит из полноприводного вездехода (ATV ), который был оснащен высокопроизводительной гидравлической системой. Наше оборудование также оснащено двигателем, который приводит в действие гидравлический контур, который, в свою очередь, приводит в действие вращающуюся головку и гидравлическую мачту.
Универсальность квадроцикла делает его идеальным для многих различных типов фундаментных работ.Мы также используем мини-экскаватор , оснащенный шнековым приводом.
Это высокопроизводительное оборудование чрезвычайно мобильно практически на любой местности. Это позволяет нам удалять старые бетонные пилястры и даже камни, что дает возможность гарантировать установку винтовых свай в тот же день. С помощью специализированного оборудования Xtreme Post винтовые сваи могут быть установлены в любом типе почвы и на на любом типе местности , даже в труднодоступных местах, независимо от вашего проекта.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ О ВИНТОВЫХ СВАЯХ

Все винтовые сваи Xtreme Post производятся в соответствии с высочайшими стандартами качества на нашем заводе в Данвилле, Квебек. Наши сотрудники обучены поставлять продукты, соответствующие высоким стандартам качества, к которым привыкли наши постоянные клиенты.

Надежность столбов Xtreme

Фактически, Xtreme Post получила одобрения от канадского центра строительных материалов (CCMC 13353-R) и соответствует требованиям Закона о строительстве Квебека, включая Строительный кодекс и Кодекс безопасности, и Онтарио. Закон о Строительном кодексе и соответствующие постановления.

Качество столбов Xtreme

В соответствии со стандартами и требованиями к качеству, которым придерживается Xtreme Post, несущая способность (сжатие, растяжение) каждой винтовой сваи подтверждается одним из наших специалистов при установке. Более того, при необходимости инженер выдает сертификат соответствия на выполняемые работы.

Технические характеристики прочного фундамента

Все стальные компоненты продукта (центральный вал, лопасти и аксессуары) соответствуют CAN / CSA-G40.21-04 «Конструкционная качественная сталь», а также имеют покрытие 610 г / м3, которое защищает их от гальванической коррозии и соответствует требованиям CAN / CSA-G164-M92, «Горячее цинкование изделий неправильной формы». Канадская ипотечная и жилищная корпорация (CMHC) разрешает использование этого продукта в строительстве, финансируемом или застрахованном в соответствии с Национальным жилищным законом. Для получения дополнительной информации см. Отчет об оценке CCMC 13353-R о винтовых сваях Xtreme столбов (Pieux Xtrême).

Винтовые сваи и шнековые сваи, преимущества для обеих

При строительстве или ремонте фундамента существует два метода, позволяющих разместить вес конструкции не на самом фундаменте, а на нестабильном грунте.Винтовые сваи и сваи с шнековым литьем обеспечивают лучшую опору конструкции. Если вы считаете, что ваш дом нуждается в ремонте фундамента, свяжитесь с компанией Magnum Piering для оценки вашего фундамента.

Винтовая свая

Ни один человек за пределами строительного мира не имел бы понятия, что такое винтовая свая, но они чрезвычайно важны для ремонта фундамента в доме или строении. Винтовая свая — это стальной вал со спиральными пластинами или лопастями, приваренными к валу. По сути, это гигантский винт.Свая — это глубокий фундамент, способный выдерживать растяжение и большие нагрузки. Спиральная свая просверливается или ввинчивается в землю с помощью крутящего момента, а кронштейны используются для крепления винтовой сваи и конструкции. Это можно сделать как при новом строительстве, так и при ремонте существующего фундамента. Винтовые сваи, винтовые сваи, винтовые опоры, спиральные анкеры и спиральные опоры — все это взаимозаменяемые. Однако термин «опора» в основном относится к сжатию, а «якорь» — к растяжению. Винтовые сваи имеют следующие преимущества:
Они устойчивы в любом климате и могут быть установлены при отрицательных температурах.
Вращающаяся установка не производит вибраций, в отличие от традиционных забивных свай.
Их можно установить в ограниченном или ограниченном пространстве с помощью ручного оборудования, мини-экскаваторов или гусеничного оборудования большего размера.
Для временных конструкций можно использовать и снимать винтовые сваи.
Стальные сваи не требуют времени для затвердевания, как просверленные валы или шнековые сваи, поэтому бетон в фундамент можно заливать сразу после установки.

Шнековая свая

Шнековая литая свая — еще один метод создания альтернативной опоры фундамента.Шнек — это инструмент со спиральной коронкой для сверления отверстий в древесине, земле или других глубоких поверхностях. Шнековые литые сваи устанавливаются путем просверливания шнека с полым валом в почву на заданную глубину. При медленном извлечении шнека удаляются просверленные грунт и камни, а через полый вал перекачивается бетон или раствор. Затем к влажному бетону добавляется арматурная сталь в соответствии со спецификациями сваи, хотя использование арматурной стали не требуется. Шнековые литые сваи имеют как концевые подшипники, так и фрикционные.Эта техника поддерживает здания, башни и мосты. Преимущества шнековых свай:
В определенных ситуациях может возникнуть проблема коррозии стальных винтовых опор.
Шнековые сваи могут быть дешевле винтовых. Стоимость бетона или раствора и арматурной стали будет намного меньше, чем стоимость материала для альтернативной сваи с той же несущей способностью.
При использовании шнековых свай будет меньше шума.

В зависимости от площади, времени и денег винтовые и винтовые сваи являются отличным способом предотвратить дальнейшее повреждение фундамента и конструкции или обеспечить прочную опору для нового строительства.Если вам требуется ремонт фундамента или фундамент для нового строительства, обращайтесь в компанию Magnum Piering по всем вопросам, касающимся конструкции.

Винтовые сваи | Roterra Piling | Решения для свай

Идеально подходят практически для любого применения, винтовые сваи (или винтовые сваи, как их часто называют) могут быть быстро установлены с минимальным воздействием на непосредственное окружение. Обновления до действующих объектов могут быть выполнены безопасно и своевременно. Как и забивные сваи, винтовые сваи можно резать, закрывать и использовать без промедления и без ближайшего источника бетона.Если придет время, спиральные сваи можно будет легко удалить для повторного использования или переработки, что поможет клиентам решить экологические проблемы и значительно снизить затраты на восстановление. Винтовые сваи также иногда называют винтовые анкеры, спиральные анкеры, винтовые сваи, спиральные опоры или винтовые опоры.

Благодаря опыту изготовления более 1 000 000 винтовых свай, наша ведущая в отрасли винтовая сваа дополнена одним из крупнейших и самых разнообразных парков монтажного оборудования в Северной Америке — с электронным контролем крутящего момента.Все работы по проектированию, производству и установке этого продукта выполняются собственными силами.

ПРЕИМУЩЕСТВА ВИНТОВОЙ СВАИ

  • Экономичная альтернатива традиционным методам глубокого фундамента

  • Самый быстрый способ установки свай при правильном проектировании и установке

  • Нагрузка может быть приложена сразу после установки

  • Минимальное воздействие на окружающую среду

  • Минимальный уровень шума и вибрации

  • Съемный и многоразовый

  • Универсальная система фундамента: группировка свай и / или установка в беспорядке предлагает безграничные возможности

  • Круглогодичная установка

  • Обратная связь и подтверждение прочности грунта во время установки

  • Отсутствие буровых отходов и отсутствие требований для бетона

  • Для увеличения длины и вместимости можно использовать удлинители

НЕДОСТАТКИ СПИРАЛЬНЫХ СВАЙ

  • Труднопроникающие очень твердые несущие слои

  • Установка через слои, которые могут повредить спирали, может вызвать проблемы (т. е.е. каменистые слои грунта)

  • Наименьшая вместимость сваи для одиночных свай основных типов свай

  • Срок изготовления необходим для проектов

ПРИМЕНЕНИЕ

Недавняя инновация больших головок гидравлического привода за последние 20 лет постепенно позволила рассматривать винтовые сваи как жизнеспособное решение для глубокого фундамента
. Винтовые сваи устанавливаются путем прикрепления верхней части сваи к приводной головке с гидравлическим приводом и вращения сваи в грунт
до тех пор, пока винтовая пластина (и) не будет установлена ​​на желаемую глубину и не будет достигнут удовлетворительный момент установки.Спиральные сваи
устанавливаются быстрее всего и изначально были приняты владельцами нефтегазовых компаний из-за их скорости и стоимости в удаленных местах. Разработка и изготовление продукта позволили ему найти коммерческое, институциональное и промышленное применение.

Патент США на сваю, головку сваи и соединитель для нее Патент (Патент № 9,631,335, выданный 25 апреля 2017 г.)

ПЕРЕКРЕСТНАЯ ССЫЛКА

Данная заявка является заявкой на национальной фазе, поданной в соответствии с 35 USC 371 Международной заявки PCT №PCT / CA2014 / 000645 с датой международной подачи от 22 августа 2014 г., который утверждает, что согласно 35 U.S.C. §119 (e) преимущество предварительной заявки на патент США № 61/868773, поданной 22 августа 2013 г., содержание которой включено сюда посредством ссылки.

ИСТОРИЯ ВОПРОСА

Использование винтовых свай является альтернативой бетонным фундаментам в различных жилых, коммерческих, рекреационных или сельскохозяйственных целях. Напоминающие большие винты, винтовые сваи обычно устанавливаются глубоко в землю для поддержки таких конструкций, как палубы, солярии, порты для тележек и тому подобное.

Винтовая свая обычно включает удлиненный цилиндрический полый корпус сваи, имеющий общую конфигурацию металлической трубы. Полый корпус сваи содержит верхний конец и нижний конец, к которым приварен винтовой элемент, который используется для ввинчивания сваи в грунт и обеспечения вертикальной устойчивости после правильной установки винтовой сваи. К верхнему концу тела сваи прикреплена головка сваи, сконфигурированная для приема или поддержки конструкции.

Известны различные конфигурации головок сваи.В некоторых конфигурациях головка сваи просто состоит из пластины или платформы, жестко прикрепленной к верхнему концу тела сваи (например, с помощью сварки), которая проходит обычно горизонтально при установке винтовой сваи. В других конфигурациях пластина или платформа жестко прикреплены к адаптеру, который может приниматься и опираться на верхний конец тела сваи. В таких конфигурациях адаптер обычно имеет форму относительно короткого цилиндра, диаметр которого меньше диаметра тела сваи.После того, как головка сваи установлена ​​на корпусе сваи, адаптер помещается в цилиндрическую полость, образованную на верхнем конце корпуса сваи, в то время как плита или платформа упираются в верхний край корпуса сваи, тем самым предотвращая перемещение головки вниз относительно к свайному телу. В таких конфигурациях винтовые сваи не позволяют регулировать высоту платформы после установки винтовой сваи, что в некоторых случаях может потребовать дальнейшего позиционирования всей винтовой сваи относительно земли.Поскольку установка винтовых свай обычно требует использования относительно тяжелого оборудования, такая регулировка может быть обременительной и давать неудовлетворительные результаты.

В других конфигурациях расстояние между платформой и верхним концом тела сваи регулируется. В известных конфигурациях головки сваи обычно включают адаптер, опирающийся на верхний конец корпуса сваи, адаптер, содержащий относительно короткий цилиндрический элемент, вводимый в цилиндрическую полость корпуса сваи, и круглую пластину, приваренную к верхнему концу короткого цилиндрического элемента. элемент и сконструирован так, чтобы опираться на верхний край тела сваи (см. ФИГ.1). На круглой пластине адаптера имеется отверстие для регулируемого крепления платформы. В такой конфигурации предшествующего уровня техники платформа включает болт, имеющий нижний конец и верхний конец, к которому приварена пластина. Размер болта такой, чтобы его нижний конец входил в отверстие адаптера с возможностью скольжения. Для изменения или регулировки расстояния между пластиной и адаптером и, таким образом, для обеспечения вертикальной регулировки головки сваи предусмотрена гайка. Размер и форма гайки позволяют зацеплять резьбу болта, опираясь на круглую поверхность адаптера.После того, как конструкция установлена ​​на платформе, можно отрегулировать расстояние между верхом тела сваи и конструкцией, повернув гайку в одном направлении (для перемещения платформы вверх) или в другом направлении (для перемещения платформы вниз ).

Очевидно, что отверстие, образованное в круглой пластине переходника, должно быть достаточно большим, чтобы допускать вертикальное смещение болта в нем без повреждения резьбы. Поэтому, когда винтовые сваи предлагают регулировку, болт имеет тенденцию ослабевать в отверстии, и возможно некоторое боковое перемещение болта относительно адаптера (см. РИС.1), поперечное перемещение которого передается пластине и закрепленной на ней конструкции. Кроме того, известные из уровня техники винтовые сваи не могут быть удовлетворительными, поскольку они не приспособлены для предотвращения движения конструкции вверх относительно винтовой сваи (например, в случаях подъемных конструкций при сильном ветре, таких как настилы), поскольку адаптер удерживается в положении тело сваи под действием силы тяжести. Чтобы избежать такого движения платформы вверх, все еще можно прикрепить платформу к верхней части сваи (например,грамм. сваркой). Однако этого трудно достичь в полевых условиях, и, в качестве альтернативы, установка сваи усложняется, если платформа уже прикреплена к свае во время установки.

Следовательно, существует потребность в новой винтовой свае, которая устраняет, по меньшей мере, некоторые недостатки предшествующего уровня техники.

КРАТКОЕ ОПИСАНИЕ

В соответствии с широким аспектом предусмотрена винтовая свая, содержащая:

    • тело сваи, имеющее верхний конец, нижний конец и стенку, проходящую между ними, причем тело сваи определяет продольную ось винтовая свая;
    • ,
    • , спиральный элемент, установленный на нижнем конце тела сваи;
    • головку сваи, установленную на верхнем конце корпуса сваи, причем головка сваи включает установочную часть, входящую в зацепление с телом сваи, и выдвижную часть, подвижно установленную на установочной части, причем выдвижная часть является подвижной относительно установочной части вдоль продольная ось; и
    • — первое крепежное средство для съемного крепления установочной части головки сваи к верхнему концу тела сваи и предотвращения нежелательного перемещения головки сваи относительно тела сваи вдоль продольной оси.

В соответствии с одним признаком, установочная часть головки сваи содержит втулочную часть, входящую в контакт с верхним концом тела сваи и включающую верхний конец и нижний конец, и пластинчатую часть, установленную на верхнем конце часть втулки, при этом выдвижная часть устанавливается на пластинчатую часть.

В соответствии с другим признаком пластинчатая часть установочной части содержит резьбовое отверстие, проходящее вдоль продольной оси, а выдвижная часть содержит резьбовой вал.Резьбовой вал расширяемой части входит в резьбовое соединение с резьбовым отверстием пластинчатой ​​части для обеспечения возможности перемещения расширяемой части относительно установочной части вдоль продольной оси. Предпочтительно, резьбовой вал выдвижной части содержит верхний конец, нижний конец и резьбовую поверхность, проходящую между ними, а выдвижная часть дополнительно содержит опорный элемент, установленный на верхнем конце резьбового вала.

Согласно еще одному признаку, опорный элемент выполнен с возможностью поддержки конструкции на нем.Предпочтительно конструкция выбирается из группы, состоящей из балки, ограждения, палубы, солнечной комнаты, люка для тележки и кабины.

Согласно дополнительному признаку, тело сваи и втулочная часть монтажной части головки сваи обычно имеют цилиндрическую форму.

В соответствии с еще одним признаком пластинчатая часть установочной части сконфигурирована для приема инструмента для ускорения вращения установочной части относительно тела сваи, когда крепежное средство удалено, тем самым вызывая перемещение выдвижной части относительно монтажная часть вдоль продольной оси.Предпочтительно пластинчатая часть содержит верхнюю поверхность, нижнюю поверхность, контактирующую с частью втулки, и по меньшей мере одну боковую поверхность, проходящую между верхней и нижней поверхностями. Более предпочтительно, чтобы верхняя и нижняя поверхности пластинчатой ​​части были шестиугольными.

Согласно еще одному признаку, тело сваи содержит по меньшей мере одно отверстие, определенное на его верхнем конце, а часть втулки содержит по меньшей мере одно соответствующее отверстие, определенное в части втулки, причем по меньшей мере одно отверстие части втулки совмещено с по меньшей мере одно отверстие тела сваи для размещения в нем первых крепежных средств.Предпочтительно первое крепежное средство содержит по меньшей мере одну резьбовую застежку. Более предпочтительно, чтобы по меньшей мере одно отверстие, образованное на верхнем конце тела сваи, было резьбовым отверстием, а по меньшей мере один резьбовой крепежный элемент включает в себя по меньшей мере один болт, причем по меньшей мере один болт входит в зацепление с резьбовым отверстием тела сваи.

Согласно дополнительному признаку, спиральный элемент является съемным. Предпочтительно, съемный спиральный элемент содержит втулочную часть, зацепляемую вокруг нижнего конца тела сваи, скрученный элемент, прикрепленный к втулочной части съемного спирального элемента и определяющий спираль, и второе крепежное средство для крепления съемного спирального элемента к нижний конец тела сваи. Более предпочтительно, чтобы съемный спиральный элемент содержал по меньшей мере одну пару отверстий, определенных в его втулочной части, а нижний конец тела сваи содержал по меньшей мере одну пару соответствующих отверстий, причем отверстия съемного винтового элемента были совмещены с отверстия, образованные на нижнем конце тела сваи, для размещения в них второго крепежного средства. Еще более предпочтительно, чтобы второе крепежное средство содержало по меньшей мере одну резьбовую застежку. В одном примере по меньшей мере один резьбовой крепежный элемент включает по меньшей мере один болт и по меньшей мере одну гайку.

Согласно другому широкому аспекту предложена винтовая свая, содержащая:

    • тело сваи, имеющее верхний конец, нижний конец и стенку, проходящую между ними, причем тело сваи определяет продольную ось винтовой сваи;
    • : по меньшей мере, одно удлинение корпуса, установленное на верхнем конце тела сваи, по меньшей мере, одно расширение корпуса, имеющее верхний конец, нижний конец и стенку, проходящую между ними, удлинение корпуса дополнительно имеет соединительную часть на его нижнем конце. причем верхний конец корпуса сваи входит в соединительную часть удлинителя корпуса;
    • — первое крепежное средство для съемного крепления удлинителя корпуса к корпусу сваи;
    • ,
    • , спиральный элемент, установленный на нижнем конце тела сваи;
    • головка сваи, установленная на верхнем конце по меньшей мере одного удлинителя корпуса, головка сваи включает в себя монтажную часть, взаимодействующую с корпусом сваи, и выдвижную часть, подвижно установленную на монтажной части, причем выдвижная часть является подвижной относительно монтажной части. , по продольной оси; и
    • — второе крепежное средство для съемного крепления установочной части головки сваи к верхнему концу удлинителя корпуса и предотвращения нежелательного перемещения головки сваи относительно удлинения корпуса вдоль продольной оси.

В соответствии с одним признаком монтажная часть головки сваи содержит часть втулки, входящую в зацепление с верхним концом удлинителя корпуса и включающую верхний конец и нижний конец, а также пластинчатую часть, установленную на верхнем конце сваи. часть втулки, при этом выдвижная часть устанавливается на пластинчатую часть. Предпочтительно пластинчатая часть установочной части содержит резьбовое отверстие, проходящее вдоль продольной оси, а выдвижная часть содержит резьбовой вал, причем резьбовой стержень расширяемой части входит в резьбовое соединение с резьбовым отверстием пластинчатой ​​части для обеспечения движения выдвижной части. часть относительно монтажной части вдоль продольной оси.Более предпочтительно, стержень с резьбой расширяемой части содержит верхний конец, нижний конец и проходящую между ними поверхность с резьбой, причем расширяемая часть дополнительно содержит опорный элемент, установленный на верхнем конце стержня с резьбой. Еще более предпочтительно, опорный элемент выполнен с возможностью поддерживать на нем конструкцию, причем конструкция предпочтительно выбирается из группы, состоящей из балки, ограждения, палубы, солярия, люка для тележки и кабины.

В соответствии с другим признаком удлинение корпуса и втулка установочной части головки сваи обычно имеют цилиндрическую форму.Предпочтительно пластинчатая часть установочной части выполнена с возможностью приема инструмента для принудительного вращения установочной части относительно удлинения корпуса, когда второе крепежное средство удалено, тем самым вызывая перемещение выдвижной части относительно установочной части вдоль продольного ось. Более предпочтительно, пластинчатая часть содержит верхнюю поверхность, нижнюю поверхность, контактирующую с частью втулки, и по меньшей мере одну боковую поверхность, проходящую между верхней и нижней поверхностями. Еще более предпочтительно, чтобы верхняя и нижняя поверхности пластинчатой ​​части были шестиугольными.

Согласно еще одному признаку, удлинитель корпуса содержит по меньшей мере одно отверстие, определенное на его верхнем конце, а часть втулки содержит по меньшей мере одно соответствующее отверстие, определенное в части втулки, причем по меньшей мере одно отверстие части втулки совмещено. с по меньшей мере одним отверстием удлинителя корпуса для размещения в нем второго крепежного средства. Предпочтительно второе крепежное средство содержит по меньшей мере одну резьбовую застежку. Более предпочтительно, чтобы по меньшей мере одно отверстие, образованное на верхнем конце удлинителя корпуса, было резьбовым отверстием, а по меньшей мере один резьбовой крепежный элемент включает в себя по меньшей мере один болт, при этом по меньшей мере один болт входит в зацепление с отверстием с резьбой расширения корпуса.

Согласно еще одному признаку, винтовой элемент является съемным. Съемный спиральный элемент предпочтительно содержит втулочную часть, зацепляемую вокруг нижнего конца тела сваи, скрученный элемент, прикрепленный к втулочной части съемного спирального элемента и определяющий спираль, и третье крепежное средство для крепления съемного винтового элемента к нижний конец тела сваи. Более предпочтительно, чтобы съемный спиральный элемент содержал по меньшей мере одну пару отверстий, определенных в его втулочной части, а нижний конец тела сваи содержал по меньшей мере одну пару соответствующих отверстий, причем отверстия съемного винтового элемента были совмещены с отверстия, образованные на нижнем конце тела сваи для размещения в них третьего крепежного средства, при этом третье крепежное средство содержит по меньшей мере одну резьбовую застежку.По меньшей мере, один резьбовой крепежный элемент может включать по меньшей мере один болт и по меньшей мере одну соответствующую гайку.

Согласно еще одному широкому аспекту предоставляется комплект для винтовой сваи, как описано выше.

Согласно еще одному широкому аспекту, предоставляется головка сваи, имеющая верхний конец и продольную ось, причем головка сваи содержит: установочная часть, при этом выдвижная часть может перемещаться относительно установочной части вдоль продольной оси; и

  • — первое крепежное средство для съемного крепления установочной части головки сваи к верхнему концу сваи и предотвращения нежелательного перемещения головки сваи относительно сваи вдоль продольной оси.
  • По одному признаку свая является винтовой.

    В соответствии с другим признаком монтажная часть головки сваи содержит часть втулки, входящую в зацепление с верхним концом сваи, и включает в себя верхний конец и нижний конец, а также пластинчатую часть, установленную на верхнем конце части втулки, выдвижная часть устанавливается на пластинчатую часть.

    В соответствии с еще одним признаком, пластинчатая часть установочной части содержит резьбовое отверстие, проходящее вдоль продольной оси, а выдвижная часть содержит резьбовой вал, причем резьбовой вал расширяемой части входит в резьбовое соединение с резьбовым отверстием пластинчатой ​​части. для обеспечения возможности перемещения выдвижной части относительно установочной части вдоль продольной оси.Предпочтительно, резьбовой вал выдвижной части содержит верхний конец, нижний конец и резьбовую поверхность, проходящую между ними, причем выдвижная часть дополнительно содержит опорный элемент, установленный на верхнем конце резьбового вала.

    В соответствии с еще одним признаком, в котором опорный элемент выполнен с возможностью поддержки конструкции на нем, конструкция предпочтительно выбирается из группы, состоящей из балки, ограждения, палубы, солнечной комнаты, люка для тележки и кабины.

    Согласно дополнительному признаку, сваи и втулки установочной части головки сваи обычно имеют цилиндрическую форму.Предпочтительно пластинчатая часть установочной части выполнена с возможностью приема инструмента для принудительного вращения установочной части относительно удлинения корпуса, когда второе крепежное средство удалено, тем самым вызывая перемещение выдвижной части относительно установочной части вдоль продольной оси. . Более предпочтительно, пластинчатая часть содержит верхнюю поверхность, нижнюю поверхность, контактирующую с частью втулки, и по меньшей мере одну боковую поверхность, проходящую между верхней и нижней поверхностями. Еще более предпочтительно, чтобы верхняя и нижняя поверхности пластинчатой ​​части были шестиугольными.

    Согласно еще одному дополнительному признаку, свая содержит по меньшей мере одно отверстие, определенное на ее верхнем конце, а часть втулки содержит по меньшей мере одно соответствующее отверстие, определенное в части втулки, причем по меньшей мере одно отверстие части втулки совмещено с по меньшей мере одним отверстием сваи для размещения в нем первых крепежных средств. Предпочтительно первое крепежное средство содержит по меньшей мере одну резьбовую застежку. Более предпочтительно, по меньшей мере, одно отверстие, образованное на верхнем конце сваи, представляет собой резьбовое отверстие, а по меньшей мере одно резьбовое крепежное средство включает по меньшей мере один болт, причем по меньшей мере один болт входит в зацепление с резьбовым отверстием сваи.

    В соответствии с другим широким аспектом предоставлен съемный винтовой элемент для винтовой сваи, включающий тело сваи, имеющее верхний конец, нижний конец и стенку, проходящую между ними, причем тело сваи определяет продольную ось винтовой сваи, съемный винтовой элемент, содержащий:

      • втулочную часть, зацепляемую вокруг нижнего конца тела сваи;
      • ,
      • — скрученный элемент, прикрепленный к втулке и образующий спираль; и
      • — первое крепежное средство для крепления съемного винтового элемента к нижнему концу тела сваи.

    В одном элементе съемный спиральный элемент содержит втулочную часть, зацепляемую вокруг нижнего конца тела сваи, скрученный элемент, прикрепленный к втулочной части съемного спирального элемента и определяющий спираль, и третье крепежное средство. для крепления съемного винтового элемента к нижнему концу тела сваи. Предпочтительно съемный спиральный элемент дополнительно содержит по меньшей мере одну пару отверстий, определенных в его втулочной части, а нижний конец тела сваи содержит, по меньшей мере, одну пару соответствующих отверстий, причем отверстия съемного винтового элемента совмещены с отверстия, образованные на нижнем конце тела сваи для размещения в них первых крепежных средств. Более предпочтительно, первое крепежное средство содержит, по меньшей мере, одну резьбовую застежку, где, по меньшей мере, одна резьбовая застежка может включать, по меньшей мере, один болт и, по меньшей мере, одну гайку.

    В соответствии с еще одним дополнительным широким аспектом предоставлен удлинитель корпуса для винтовой сваи, включающий корпус сваи, имеющий верхний конец, нижний конец и стенку, проходящую между ними, причем корпус сваи определяет продольную ось винтовой сваи, удлинитель корпуса, содержащий:

      • верхний конец;
      • нижний конец;
      • стенка, проходящая между верхним концом и нижним концом;
      • ,
      • , соединительный участок, проходящий на нижнем конце, причем соединительный участок выполнен с возможностью зацепления с верхним концом тела сваи; и
      • — первое крепежное средство для съемного крепления удлинителя корпуса к корпусу сваи.

    Дополнительные и / или альтернативные особенности, аспекты и преимущества вариантов осуществления настоящего изобретения станут очевидными из следующего описания, сопроводительных чертежей и прилагаемой формулы изобретения.

    КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

    Для лучшего понимания настоящего, а также других аспектов и дополнительных характеристик сделана ссылка на следующее описание, которое должно использоваться вместе с прилагаемыми чертежами, где:

    РИС.1 представляет собой поперечное сечение головки сваи для винтовой сваи согласно известному уровню техники;

    РИС. 2 — вид сбоку винтовой сваи согласно одному варианту осуществления;

    РИС. 3А — увеличенный частичный вид винтовой сваи по фиг. 2, показывающий головку сваи;

    РИС. 3B — вид в перспективе с разнесением деталей головки сваи, показанной на фиг. 3А;

    РИС. 3C — вид в разрезе головки сваи, показанной на фиг. 3А;

    РИС. 4 — вид в разрезе установочной части головки сваи, показанной на фиг.3А, с удаленными резьбовыми крепежными деталями;

    РИС. 5 — вид сбоку спиральных элементов в соответствии с одним вариантом осуществления;

    РИС. 6 — вид сбоку спиральных элементов в соответствии с другим вариантом осуществления;

    РИС. 7 — вид сбоку винтовой сваи в соответствии с другим вариантом осуществления;

    РИС. 8 — вид сбоку в разобранном виде винтовой сваи в соответствии с еще одним вариантом осуществления с тремя удлинениями корпуса;

    РИС. 9А — вид сбоку в перспективе соединительной части удлинителя корпуса винтовых свай, показанных на фиг.7 и 8;

    РИС. 9B — вид в перспективе с пространственным разделением деталей соединительной части, показанной на фиг. 9А; и

    ФИГ. 9C — вид в разрезе соединительной части, показанной на фиг. 9А.

    ПОДРОБНОЕ ОПИСАНИЕ

    Как показано на фиг. 2-4 будет описана винтовая свая 10 , имеющая один вариант выполнения головки сваи 12 . Винтовая свая 10 может использоваться отдельно или в сочетании с другими аналогичными винтовыми сваями 10 для поддержки балки или конструкции, такой как забор, палуба, солнечная комната, люк для тележки, кабина и тому подобное.Как станет очевидно ниже, конфигурация головки сваи , 12, может быть адаптирована для надежного приема такой балки или конструкции. Как станет очевидно ниже, винтовая свая 10 также может использоваться горизонтально или под углом, например, для поддержки стены или укрепления скал, которые подвержены обрушению. Специалист в данной области техники поймет, что в таком случае движение головки сваи , 12, относительно тела сваи , 16, , вдоль ее продольной оси L 1 , является не вертикальным, а скорее горизонтальным или наклонным относительно к горизонтали.

    В проиллюстрированном варианте осуществления винтовая свая 10 содержит удлиненный цилиндрический и полый корпус сваи 16 , имеющий верхний конец 20 , заканчивающийся кольцевой верхней кромкой 22 (лучше всего показано на фиг. 3B), поскольку а также нижний конец 24 , заканчивающийся обычно кольцевой нижней кромкой 26 . На верхнем конце 20 тела сваи 16 установлена ​​головка сваи 12 . Винтовая свая дополнительно содержит винтовой элемент 14 , установленный на нижнем конце 24 тела сваи 16 , как это станет очевидно ниже.

    Между верхним и нижним краями 22 , 26 тела сваи 16 проходит изогнутая стенка 28 , имеющая внешнюю изогнутую поверхность 30 , внутреннюю изогнутую поверхность 32 (лучше всего показано на Фиг.3B), а также продольная ось L 1 , соответствующая оси вращения винтовой сваи 10 при ее установке. Между верхним и нижним краями 22 , 26 тела сваи 16 проходит также внутренняя цилиндрическая полость 36 , ограниченная изогнутой стенкой 28 .Как станет очевидно ниже, цилиндрическая полость 36 на верхнем конце 20 тела сваи 16 приспособлена для приема части головки сваи 12 для обеспечения ее перемещения в продольном направлении. ось L 1 .

    В одном варианте корпус сваи 16 выполнен из оцинкованной стали. Оцинкованная сталь обеспечивает такие преимущества, как устойчивость к атмосферным воздействиям и меньшая подверженность коррозии, но при этом обладает достаточной механической прочностью, чтобы выдерживать большие нагрузки, например, связанные с конструкциями, описанными выше. Однако предполагается, что корпус сваи , 16, может быть изготовлен из любого другого материала, который адаптирован к погодным условиям и механическим напряжениям и деформациям, вызванным установкой винтовой сваи 10 и / или нагрузкам, связанным с конструкциями. поддерживается винтовой сваей 10 .

    В одном варианте осуществления цилиндрическая полость 36 на верхнем конце 20 тела сваи 16 заполнена полиуретановым материалом (не показан).В этом варианте осуществления полиуретановый материал предназначен для предотвращения накопления воды внутри цилиндрической полости 36 и для защиты от повреждений, которые могут быть нанесены с течением времени телу сваи 16 из-за мороза. Как будет понятно специалисту в данной области техники, цилиндрическая полость , 36, может быть заполнена другим материалом, таким как, например, песок, каменные отсеки, бетон или любой другой тип материала, пригодный для заполнения пространство и предотвращение скопления воды в цилиндрической полости 36 и / или обеспечение дополнительной прочности телу сваи 16 .Специалист в данной области также поймет, что цилиндрическая полость , 36, может быть оставлена ​​пустой, например, если винтовая свая 10 не подвергается циклам замораживания / размораживания. В другом варианте осуществления внешняя криволинейная поверхность 30 тела сваи 16 может быть покрыта защитным слоем или втулкой (не показана) для защиты тела сваи 16 от элементов и для уменьшения абразивного износа, вызванного землей, песком. или рок при установке винтовой сваи 10 .В одном варианте осуществления защитный слой представляет собой силиконовый слой, но предполагается, что другие методы и другие типы защитных слоев могут быть использованы для защиты тела сваи 16 . Специалист в данной области также поймет, что даже если такой защитный слой может быть желателен в некоторых случаях, он не требуется.

    Для облегчения установки винтовой сваи 10 нижняя кромка 26 тела сваи 16 наклонена относительно продольной оси L 1 , образуя угол θ 1 (показано на ИНЖИР.5) и наконечник 40 тела сваи 16 . В проиллюстрированном варианте осуществления угол θ 1 составляет 45 градусов относительно продольной оси L 1 . Однако предполагается, что могут быть подходящими другие углы. Например, угол θ 1 может составлять от примерно 30 градусов до примерно 60 градусов относительно продольной оси L 1 в зависимости, например, от типа грунта, в котором должна быть установлена ​​винтовая свая 10 и / или оборудование, используемое для выполнения такой установки.Специалист в данной области техники дополнительно поймет, что такой угол θ 1 может составлять 90 градусов, что означает, что нижний край 26, будет проходить перпендикулярно продольной оси L 1 . В таком случае тело сваи 16 не имеет вершины 40 .

    Корпус сваи 16 может иметь размер и форму, чтобы соответствовать определенным требованиям, диктуемым предполагаемым использованием, например нагрузке, которую несет винтовая свая 10 , типу грунта, в котором она установлена, и погодным условиям условия.Например, длина тела сваи 16 (т.е. расстояние между верхним краем 22 и нижним краем 26 ) может быть адаптирована таким образом, чтобы винтовой элемент 14 располагался ниже зоны промерзания грунта, когда установлена ​​винтовая свая 10 . В одном варианте осуществления тело сваи 16 имеет длину 85 дюймов (215,9 см). Также предполагается, что длина, диаметр и толщина тела сваи , 16, могут быть выбраны в соответствии с его использованием.В одном варианте осуществления внешний диаметр тела сваи 16 (определяемый внешней изогнутой поверхностью 30 ) выбирается из диаметров 1,875 дюйма (4,7625 см), 2,375 дюйма (6,0325 см) или 3,5 дюйма (8,89 см). В другом варианте толщина изогнутой стенки 28 тела сваи 16 (то есть расстояние между внешней и внутренней изогнутыми поверхностями 30 , 32 ) выбирается из толщины 0,156 дюйма (0,39624 см). , 0,188 дюйма (0.47752 см) или 0,25 дюйма (0,635 см). Однако предполагается, что тело сваи , 16, может иметь другие размеры. Кроме того, хотя в вышеописанном варианте осуществления тело сваи , 16, имеет цилиндрическую форму (то есть круглое поперечное сечение), предполагается, что тело сваи , 16, может иметь поперечное сечение, отличное от круглого. Например, тело сваи 16 может иметь квадратное, прямоугольное, треугольное или овальное поперечное сечение.

    На верхнем конце 20 тело сваи 16 снабжено двумя парами резьбовых отверстий 42 a , 42 b и 44 a , 44 b , которые проходят перпендикулярно продольной оси L 1 между внешней и внутренней криволинейными поверхностями 30 , 32 для крепления головки сваи 12 к телу сваи 16 .Как лучше всего показано на фиг. 3A и 3B, каждая пара резьбовых отверстий содержит верхнее отверстие 42 a , 44 a и нижнее отверстие 42 b , 44 b , верхнее отверстие 42 a , 44 a и нижние отверстия 42 b , 44 b каждой пары продольно выровнены относительно друг друга относительно верхнего и нижнего концов 20 , 24 из тело сваи 16 и обращены друг к другу в радиально противоположных направлениях.

    Со ссылкой на фиг. 3A-3C, головка сваи 12 содержит установочную часть 46 для крепления головки сваи 12 к телу сваи 16 и выдвижную часть 48 , обеспечивающую регулируемый интерфейс между установочной частью 46 головка сваи 12 и конструкция или балка, поддерживаемая винтовой сваей 10 .

    Как лучше всего показано на фиг. 4, установочная часть 46 головки сваи 12 включает в себя втулку 50 , которая имеет общую конфигурацию относительно короткого цилиндра, имеющего верхний конец 52 , нижний конец 54 и изогнутый стенка 56 , проходящая между ними.Изогнутая стенка 56 втулки 50 включает в себя внешнюю изогнутую поверхность 58 и внутреннюю изогнутую поверхность 60 , внутреннюю изогнутую поверхность 60 , определяющую внутренний диаметр, немного превышающий внешний диаметр сваи. кузов 16 . Таким образом, верхний конец 20 тела сваи 16 может входить в участок рукава 50 головки сваи 12 или, наоборот, участок рукава 50 может входить в контакт с верхним концом 20 тела сваи 16 .Хотя в проиллюстрированном варианте осуществления часть 50 втулки головки сваи 12 имеет в основном цилиндрическую форму, она может иметь другие формы при условии, что ее размер и форма соответствуют верхнему концу 20 тела сваи 16 . Например, если тело сваи , 16, имеет овальное поперечное сечение, втулочная часть 50 головки сваи 12 будет иметь соответствующее овальное поперечное сечение.

    Определены во втулке 50 головки сваи 12 — две пары радиально противоположных отверстий 62 a , 62 b , 64 a , 64 a , 64 .Как станет очевидно ниже, каждая пара резьбовых отверстий 62 a , 62 b или 64 a , 64 b может взаимодействовать с верхними отверстиями 42 a , 44 a корпуса сваи 16 для крепления головки сваи 12 к корпусу 16 с помощью пары креплений 66 a , 66 b .В то время как в проиллюстрированном варианте реализации головка сваи 12 содержит две пары отверстий 62 a , 62 b и 64 a , 64 b и тело сваи 16 содержит 2 пары резьбовых отверстий 42 a , 42 b и 44 a , 44 b , предполагается, что головка сваи 12 и тело сваи 16 может иметь другое количество отверстий и резьбовых отверстий соответственно.Например, головка сваи 12 и тело сваи 16 могут иметь по два или три отверстия или отверстия. Также предполагается, что головка сваи 12 может быть соединена с телом сваи 16 крепежными деталями, отличными от болтов 66 a , 66 b . Например, головка сваи 12 может быть приклепана к телу сваи 16 .

    Крепится к верхнему концу 52 втулки 50 — это пластина 70 , предназначенная для упора в верхний край 22 тела сваи 16 , когда головка сваи 12 установлена на нем. В проиллюстрированном варианте осуществления пластинчатая часть , 70, имеет шестиугольную форму и сконфигурирована для взаимодействия с инструментом, таким как гаечный ключ (не показан), для регулировки положения установочной части 46 относительно тела сваи 16 и выдвижная часть 48 головки сваи 12 , как это станет очевидно ниже. Таким образом, пластинчатая часть 70 содержит шестигранную верхнюю поверхность 72 , шестигранную нижнюю поверхность 74 , контактирующую с верхним концом 52 втулочной части 50 и 6 боковые поверхности 76 a от до 76 f между шестигранной верхней и нижней гранями 72 , 74 (только боковые поверхности 76 a , 76 b и 76 c обозначены ссылочной позицией на фиг.В одном варианте осуществления шестигранная нижняя поверхность 74 пластинчатой ​​части 70 приварена к верхнему концу 52 втулочной части 50 . Между шестигранной верхней и нижней гранями 72 , 74 проходит в осевом направлении расположенное по центру резьбовое отверстие 78 для приема расширяемой части 48 головки сваи 12 , как это станет очевидно ниже.

    Выдвижная часть 48 головки сваи 12 включает резьбовую застежку 80 , имеющую нижний конец 82 , верхний конец 84 и резьбовую поверхность 86 , проходящую между ними.Резьбовая поверхность , 86, выполнена с возможностью резьбового зацепления с резьбовым отверстием 78 , образованным на пластинчатой ​​части 70 . На верхнем конце 84 резьбовой застежки 80 закреплена опорная часть 88 , размер и форма которой обеспечивают адекватную несущую поверхность для конструкции, которая будет поддерживаться винтовой сваей 10 и закрепить ее. В проиллюстрированном варианте реализации опорная часть 88 имеет общую конфигурацию квадратной пластины и содержит нижнюю поверхность 90 , контактирующую с верхним концом 84 резьбового крепежа 80 и верхней поверхностью 92 , сконфигурированный для размещения на нем части конструкции, которая будет поддерживаться.В проиллюстрированном варианте осуществления опорная часть , 88, и резьбовая застежка , 80, выровнены по центру. В альтернативном варианте осуществления опорная часть , 88, может быть смещена относительно резьбовой застежки , 80, или может иметь другую конфигурацию. Например, опорная часть , 88, может иметь U-образную, V-образную или любую другую форму, которая подходит для размещения конструкции, имеющей определенную форму. Как будет очевидно, вращательное движение выдвижной части , 48, и установочной части , 46, относительно друг друга в одном направлении (например,грамм. по часовой стрелке), позволит перемещение опорной части 88 относительно корпуса сваи 16 в одном направлении вдоль продольной оси L 1 в то время как вращение в направлении, противоположном направлению (например, против часовой стрелки) позволит смещение опорной часть 88 в противоположном направлении, тем самым позволяя регулировать головку сваи 12 до конструкции или после ее размещения на ней. Более конкретно, конфигурация головки сваи 12 позволяет вертикальное регулирование винтовой сваи 10 без необходимости поднимать конструкцию с головки сваи 12 для обеспечения возможности вращения выдвижной части 48 , обеспечивая при этом возможность крепления Головка сваи 12 к телу сваи 16 винтовой сваи 10 для предотвращения нежелательного вертикального перемещения головки сваи 12 относительно тела сваи 16 . Другими словами, описанная выше конфигурация головки сваи позволяет винтовой свае 10, работать как на сжатие, так и на растяжение, и при этом обеспечивать регулировку по продольной оси L 1 . Соответственно, хотя в проиллюстрированном варианте осуществления пластинчатая часть , 70, обычно имеет шестиугольную форму для зацепления с инструментом, предполагается, что пластинчатая часть , 70, может иметь другую форму. Например, пластинчатая часть , 70, головки сваи , 12, может быть квадратной или пятиугольной или может включать канавки или выступы для зацепления с соответствующим инструментом.Пластинчатая часть 70 может быть даже круглой, предпочтительно таким образом, чтобы можно было вращать установочную часть 46 головки сваи 12 относительно тела сваи 16 и выдвижной части 48 , для обеспечения возможности продольной регулировки выдвижной части 48 , когда винтовая свая 10 установлена ​​и на нее опирается конструкция.

    Хотя в описанном выше варианте реализации головка сваи 12 установлена ​​на корпусе сваи 16 винтовой сваи 10 , предполагается, что она может быть установлена ​​на конструкцию, отличную от тела сваи. 16 винтовой сваи 10 .Например, головка сваи 12 может быть установлена ​​на трубу или трубчатую опору, закрепленную в бетонном фундаменте. Кроме того, предполагается, что крепежные детали , 66, , , , , 66, , , , могут не потребоваться, если головка сваи 12 используется только для работы на сжатие. Кроме того, промежуточные конструкции, такие как резиновые уплотнения, могут быть расположены в различных местах, в том числе между головкой сваи 12 и телом сваи 16 или около крепежных элементов 66 a , 66 b , чтобы уменьшить проникновение воды в цилиндрическую полость 36 тела сваи 16 .

    Как показано на фиг. 5 будет описан винтовой элемент 14 , установленный на нижнем конце 24 тела сваи 16 . В этом варианте осуществления винтовой элемент , 14, приспособлен для зацепления с грунтовым материалом и для принудительного перемещения тела трубы , 16, внутрь, когда тело сваи вращается вокруг своей продольной оси. После того, как винтовая свая 10 правильно расположена, она обеспечивает сопротивление движению винтовой сваи 10 вдоль продольной оси, что будет понятно специалистам в данной области техники.В варианте осуществления, показанном на фиг. 5, спиральный элемент 14 содержит скрученный пластинчатый элемент 100 , жестко прикрепленный к нижнему концу 24 тела сваи 16 , предпочтительно посредством сварки. В одном варианте осуществления винтовой элемент 14, имеет диаметр D 1 и количество витков резьбы, адаптированное к материалу, в котором должна быть установлена ​​винтовая свая 10 , а также к нагрузке, которая должна поддерживаться. Кроме того, винтовая свая 10 может содержать более одного винтового элемента.В неограничивающих примерах спиральный элемент 14 имеет диаметр D 1 , выбранный из диаметра 8 дюймов (20,32 см) (например, для поддержки относительно легких конструкций, таких как балконы и галереи, патио, навесы и заборы), диаметром 11 дюймов (27,94 см) (например, для поддержки конструкций среднего веса, таких как доки, солярии и пешеходные дорожки) или диаметром 13 дюймов (33,02 см) (например, для поддержки более тяжелых конструкций, таких как каюты, постоянная или временная сельскохозяйственная инфраструктура , пристройки, фундаменты зданий и мосты).

    РИС. 6 и 7 показан другой вариант спирального элемента 100 , который будет использоваться вместе с винтовой сваей, такой как винтовая свая 10 . В этом варианте осуществления, вместо того, чтобы постоянно привариваться к телу сваи , 16, , винтовой элемент , 100, является съемным. По существу, спиральный элемент , 100, может быть описан как спиральный адаптер.

    В этом варианте осуществления винтовой элемент , 100, включает в себя втулочную часть 102 , приспособленную для зацепления с нижним концом 24 тела сваи 16 , и витой пластинчатый элемент 104 , надежно прикрепленный к втулочной части. 102 и определяя спираль на нем.В неограничивающих примерах спиральный элемент 100 имеет диаметр D 2 , выбранный из диаметра 8 дюймов (20,32 см) (например, для поддержки относительно легких конструкций, таких как балконы и галереи, патио, навесы и заборы). , диаметром 11 дюймов (27,94 см) (например, для поддержки сооружений среднего веса, таких как доки, солярии и пешеходные дорожки) или диаметром 13 дюймов (33,02 см) (например, для поддержки более тяжелых конструкций, таких как каюты, постоянные или временные сельскохозяйственные инфраструктуры, пристройки, фундаменты зданий и мосты).

    На участке гильзы 102 винтового элемента 100 образованы две пары радиально противоположных отверстий, которые не показаны. Отверстия винтового элемента 100 совпадают с отверстиями (не показаны), определенными в нижней части 24 тела сваи 16 для установки соответствующей пары болтов 106 a , 106 b в нем. Как лучше всего показано на фиг. 6, болты выступают на одной стороне спирального элемента 100 , чтобы принять соответствующую пару гаек 108 a , 108 b , чтобы прикрепить винтовой элемент 100 к нижнему концу 24 тела сваи 16 . По существу, винтовой элемент , 100, может сниматься с тела сваи 16 . Этот вариант осуществления спирального элемента , 100, обеспечивает явные преимущества по сравнению с конфигурациями спиральных элементов предшествующего уровня техники. Например, использование спиральных элементов, таких как винтовой элемент , 100, , обеспечивает большую гибкость при установке винтовых свай на месте. В частности, поскольку часто бывает трудно оценить грунтовые условия, требуемую длину винтовой сваи и нагрузку, которую необходимо поддерживать, в то время как за пределами площадки производители, дистрибьюторы и / или установщики винтовых свай могут транспортировать различные тела свай (например.грамм. имеющие различную длину и диаметр и различные винтовые элементы (например, имеющие разный диаметр, количество витков резьбы и разные размеры гильз) и собирают тела свай на месте. Соответственно, из-за конфигурации спирального элемента , 100, , можно использовать одно и то же тело сваи и прикрепить к нему спиральный элемент , 100, , имеющий различные характеристики (размер, количество витков резьбы) для предполагаемого назначения и / или условий грунта. Поскольку винтовые элементы , 100, снимаются с тела сваи 16 , они также имеют тенденцию упрощать хранение на складах и / или в грузовиках, поскольку требуется меньше места, чем для винтовых свай, снабженных спиральными элементами, жестко прикрепленными к корпусу сваи. что также может оказаться полезным при некоторых обстоятельствах.

    Согласно другому варианту осуществления, показанному на фиг. 7 — 9C, винтовая свая 120 содержит тело сваи 16 , к которому прикреплены одно или несколько удлинителей корпуса 130 (в случае фиг. 7 показано только одно удлинение корпуса 130 , тогда как три удлинения корпуса 130 a 130 c показаны на фиг. 8) для увеличения длины винтовой сваи 120 . Удлинители корпуса 130 a 130 c идентичны, будет описан только удлинитель корпуса 130 a .

    Удлинитель корпуса 130 a включает в себя верхний конец 132 , нижний конец 134 и цилиндрическую стенку 136 , проходящую между ними. На верхнем конце 132 имеются две пары отверстий с резьбой 142 a , 142 b , 144 a , 144 b (только отверстия с резьбой 142 и 142 b показаны на фиг.8), которые проходят перпендикулярно продольной оси L 1 , аналогично резьбовым отверстиям 42 a , 42 b и 44 a , 44 b тела сваи 16 , приспособленный для крепления головки сваи 12 или другого удлинителя корпуса (например, 130 b ), как это станет очевидно ниже.

    Удлинитель корпуса 130 предпочтительно изготовлен из оцинкованной стали, аналогично корпусу сваи 16 , а цилиндрическая стенка 136 имеет диаметр d 2 , что соответствует диаметру d 1 корпуса. тело сваи 16 .На его нижнем конце , 134, удлинитель корпуса , 130, снабжен соединительной частью , 138, . Со ссылкой на фиг. 9A-9C, соединительная часть , 138, имеет общую конфигурацию цилиндрической втулки, частично входящей в зацепление с цилиндрической стенкой , 136, , на нижнем конце , 134, . Более конкретно, соединительная часть , 138, содержит верхний конец , 140, , нижний конец , 142, и цилиндрическую стенку , 144, , проходящую между ними. Цилиндрическая стенка 144 имеет внутреннюю криволинейную поверхность 146 и внешнюю криволинейную поверхность 148 . Внутренняя криволинейная поверхность 146 образует внутреннюю цилиндрическую полость 150 , имеющую диаметр d 3 , которая приспособлена для обеспечения зацепления соединительной части 138 вокруг цилиндрической стенки 144 удлинителя корпуса 130 . Таким образом, диаметр d 3 немного больше диаметра d 1 .В проиллюстрированном варианте осуществления соединительная часть , 138, зацепляется вокруг цилиндрической стенки 136 от верхнего конца 140 до промежуточной области 152 , расположенной между верхним концом 140 и нижним концом 142 . В одном варианте осуществления соединительный участок , 138, прикреплен к цилиндрической стенке , 136, посредством сварки, предпочтительно на верхнем конце 140 соединительного участка 138 (т.е.е. вне соединительной части 138 ) и в промежуточном положении 152 во внутренней цилиндрической полости 150 . Как будет понятно специалисту в данной области техники, доступны различные варианты изготовления для обеспечения секции корпуса с соединительной частью. Например, соединительная часть , 138, и цилиндрическая стенка , 136, могут быть выполнены как единое целое. Также предполагается, что удлинитель корпуса , 130, может иметь форму и размер, отличные от показанных на фигурах, при условии, что он имеет такой размер и форму, чтобы соединяться с достаточным сопротивлением с корпусом сваи 16 или с другим удлинением корпуса 130 .

    Между промежуточным положением 152 и нижним концом 142 соединительной части 138 имеются две пары радиально противоположных отверстий 154 a , 154 b , 156 a , 156 b для приема крепежа 158 a , 158 b и крепления верхнего конца 20 корпуса сваи 16 к нижнему концу 134 удлинителя корпуса 130 . Как лучше всего показано на фиг. 9C, когда верхний конец 20 тела сваи 16 (или верхний конец 132 другого удлинителя корпуса 130 ) входит во внутреннюю цилиндрическую полость 150 соединительной части 138 , две пары отверстий 42 a , 42 b , 44 a , 44 b тела сваи 16 (или другого удлинителя корпуса 130 ) совмещены с соответствующими двумя парами отверстий 154 a , 154 b и 156 a , 156 b соответственно (только отверстия 154 a и b ) соединительной части 138 для установки пары креплений 158 a , 158 b , чтобы закрепить удлинение корпуса 130 903 63 к телу сваи 16 (или к другому удлинению тела 130 ).В проиллюстрированном варианте осуществления крепежные детали , 158, , и представляют собой болты и гайки, но предполагается, что можно использовать другие виды крепежных элементов, такие как, например, заклепки. Предусмотрены другие способы соединения удлинения корпуса , 130, винтовой сваи. Очевидно, что использование удлинителей корпуса , 130, обеспечивает большую гибкость на месте, аналогично использованию съемного винтового элемента. Действительно, становится возможным иметь винтовые сваи переменной длины без необходимости переносить или хранить тела свай 16 переменной длины.Кроме того, использование удлинителей корпуса способствует установке длинных винтовых свай, поскольку оборудование, используемое для установки (например, мини-экскаватор с гидравлическим инструментом), не требует настройки специально для работы с очень длинными корпусами свай, поскольку это станет очевидным ниже. Кроме того, наличие корпуса сваи, состоящего из двух или более секций (например, одного корпуса сваи и одного или нескольких удлинителей корпуса), соединенных друг с другом через соединительные части , 138, , может укрепить длинные сваи и снизить риски перемещений сваи.В таком случае соединительные части будут действовать как армированное соединение.

    После описания общей конфигурации винтовой сваи 10 теперь будет описан способ установки и регулировки винтовой сваи 10 . На первом этапе рабочий оценивает состояние грунта, на котором конструкция нуждается в опоре. Основываясь на своей оценке, рабочий выбирает длину тела сваи 16 , необходимую для обеспечения того, чтобы винтовой элемент 14 располагался на достаточной глубине, а также правильные параметры винтового элемента для обеспечения адекватной опоры (например,грамм. больший диаметр спирали для тяжелой конструкции и / или мягкой почвы). Если спиральный элемент представляет собой съемный винтовой элемент , 100, , рабочий размещает втулку 102 винтового элемента 100 около нижнего конца 24 тела сваи 16 , выравнивает отверстия спиральной элемент 100 с элементами тела сваи 16 и входит в зацепление с резьбовыми крепежными деталями 106 a , 106 b .После того, как резьбовые крепежные детали (т. Е. Болты) будут правильно размещены в отверстиях, установщик закрепляет гайки. Если спиральный элемент 14 приварен непосредственно к телу сваи 16 , этап установки винтового элемента 14 на тело сваи 16 обычно выполняется на заводе-изготовителе, а не на месте.

    Тело сваи 16 , снабженное спиральным элементом 14 или 100 , затем вставляется в землю в месте, соответствующем тому месту, где они будут использоваться в качестве опоры для конструкции. Для вращения тела сваи предпочтительно использовать тяжелую машину, такую ​​как гидравлический вращающийся инструмент, установленный на небольшом экскаваторе, так чтобы винтовой элемент 14 или 100 был установлен на нижнем конце 24 тела сваи 16 зацепляет часть почвы и заставляет спиральный элемент 14 или 100 и прикрепленный к нему корпус сваи 16 двигаться в землю до достижения желаемой глубины. После размещения в земле верхний конец 20 тела сваи 16 выступает над уровнем земли.

    В зависимости от требуемой длины винтовой сваи рабочий может выбрать одно или несколько удлинителей корпуса 130 . В таком случае рабочий помещает удлинение корпуса 130 на верхний конец 20 корпуса сваи 16 , уже установленного в почве. Рабочий выравнивает пару отверстий 154 a , 154 b и 156 a , 156 b соединительной части 138 удлинителя корпуса 130 с соответствующие отверстия 42 a , 42 b и 44 a , 44 b , на верхнем конце 20 тела сваи 16 (или другого удлинителя тела 130 , если используется более одного удлинителя кузова).В этот момент рабочий помещает крепежные детали 158 a , 158 b в отверстия, чтобы прикрепить удлинитель корпуса 130 к корпусу сваи 16 , а корпус сваи 16 и корпус расширения 130 готовы к дальнейшей установке. Более конкретно, рабочий использует свой вращающийся инструмент, на этот раз установленный на верхнем конце 132 удлинителя корпуса 130 , для вращения тела сваи 16 и прикрепленного к нему удлинителя 130 , винтовой элемент 14 или 100 , прижимая тело сваи 16 и удлинитель 130 глубже в землю.

    После достижения необходимой длины головка сваи 12 размещается на верхнем конце 20 тела сваи 16 . Более конкретно, втулочная часть 50 зацепляется с цилиндрической стенкой 28 тела сваи 16 (или цилиндрической стенкой 136 удлинения корпуса 130 ) до тех пор, пока нижняя поверхность 74 пластинчатая часть 70 упирается в верхний край 22 тела сваи 16 (или удлинения корпуса 130 , в зависимости от обстоятельств).В этот момент выдвижная часть , 48, головки сваи , 12, регулируется на желаемую высоту так, чтобы винтовая свая 10 была правильно выровнена для размещения на ней конструкции.

    После того, как конструкция установлена ​​на выдвижной части 48 головки сваи 12 или поддерживается ею, точная настройка регулировки уровня может стать более сложной из-за конструкции, к которой она прикреплена (например, деревянная балка, прикрепленная к пластине выдвижной части с помощью шурупов), поскольку конфигурация выдвижной части 48 не допускает вращения (например,грамм. U-образная опорная часть, входящая в зацепление с двумя сторонами вертикально идущей деревянной стойки), или потому, что вес поддерживаемой конструкции вызывает слишком сильное фрикционное зацепление, чтобы позволить вращение выдвижной части 48 . Если требуется такая точная настройка уровня, рабочий использует инструмент, такой как гаечный ключ, зацепляет пластину 70 и вращает установочную часть 46 головки сваи 12 относительно тела сваи 16 (или удлинение корпуса 130 , в зависимости от обстоятельств), где вращательное движение в одном направлении вращения вызывает движение расширяемой части 48 вверх, а движение в другом направлении вращения вызывает движение расширяемой части 48 вниз . Как только высота выдвижной части 48 будет правильной, рабочий прикрепляет головку сваи 12 к телу сваи 16 (или удлинению корпуса 130 , в зависимости от обстоятельств), затягивая болты 66 a , 66 b в отверстия 62 a , 62 b или 64 a , 64 b и отверстия 42 a 44 a головки сваи 12 и тела сваи 16 соответственно.Благодаря тому, что головка сваи 12 прикреплена к телу сваи 16 таким образом, в отличие от простого удержания ее за счет силы тяжести, предотвращается перемещение головки сваи 12 от тела сваи 16 , в продольном направлении. Таким образом, винтовая свая может работать как при сжатии, так и при растяжении, что позволяет использовать ее в различных областях, а также для повышения безопасности. Кроме того, следует понимать, что такая конфигурация головки сваи , 12, допускает дополнительные регулировки уровня (например,грамм. после нескольких циклов замораживания / размораживания почвы или уплотнения почвы в течение многих лет) и, тем не менее, сохранить вышеупомянутые преимущества. Если требуется такая дополнительная регулировка уровня, рабочий просто снимает крепеж 66 a , 66 b , поворачивает монтажную часть 46 головки сваи 12 в направлении, подходящем для достижения желаемого уровень и фиксирует обратно застежки 66 a , 66 b.

    Модификации и улучшения вышеописанных вариантов осуществления настоящего могут стать очевидными для специалистов в данной области техники. Вышеприведенное описание предназначено скорее для примера, чем для ограничения.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
